今天带来微星 B650M+影驰 4060Ti+乔思伯 U4 Mini 装机展示。 机箱来自乔思伯 JONSBO U4 Mini TG White。这是一款 M-ATX 机箱，黑白二色可选，还可选择玻璃侧透和Mesh网孔版本（本次展示白色钢化玻璃侧透版）。机身尺寸为：440x222x385mm，整机由 1.2/0.6mm 厚钢板制成，沿用大 R 角一体成型设计语言，造型圆润，双面 Mesh 通风网板有效助力散热。兼容性方面，支持 ITX、M-ATX 主板，塔式散热最大 165mm，电源位三段可调，显卡和电源长度相互影响，显卡长度支持范围为 330-420mm，ATX 电源长度支持范围（145-200mm），文章后面有具体长度影响关系图供装机参考。紧凑型体积顶部支持 360mm 水冷散热器，底部和尾部还可安装共 4 颗 120mm 风扇。值得一提的是，U4 Mini 还是一款背插式机箱，支持 M-ATX 背插主板，支持背插电源。在搭建之初，我本想搭配微星 B760M 迫击炮的，但是看了看手头的微星 B650M 迫击炮果断选择了后者，因为大部分 M-ATX 主板（类似微星 B760M 迫击炮这样）第一条 PCIe 槽位是对应占用机箱第一条槽位，而 B650M 这款主板比较特殊，采用了和 ATX 版型同样的布局，第一条 PCIe 槽位下沉一槽，对应机箱第二条槽位，这样的好处是：当采用塔式风冷方案尤其是双塔大型散热器情况下，散热器底部距离显卡背部会留出更大空间，避免互烤更利于散热。同时，显卡的视频接口不会像第一槽位时那样拥挤，线材更好的插拔和插到底。另外，当采用风冷方案时，机箱尾部风扇位和散热器不能对齐，强迫症不建议安装。其他硬件方面，采用 AM5 平台，主板使用 12+2+1 路 80A 强供电的微星 MAG B650M MORTAR WIFI 迫击炮，7950X/X3D 也完全可以胜任，第一槽 M.2 槽位通过更新最新的 BIOS 已可支持 PCIe 5.0 M.2 SSD；显卡则是来自影驰 GeForce RTX 4060 Ti 8GB 星曜 OC，采用 9 相全贴片数字供电，可拆卸的水晶透明上盖，支持个性 DIY 设计；内存搭配使用了宇瞻 Zadark Spark RGB DDR5 6000 32GB（16GBx2），专利五段式超广角灯效，支持 intel、AMD 双平台；固态硬盘同样来自影驰名人堂 Hof Pro 30 PCIe 4.0 1TB，5 年或 1000 TBW 的质保；电源来自安钛克 NE1000W ATX3.0 金牌全模组，采用全日系电解电容，通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能；散热选择了利民 FC140 White 冰封统领，配有 5 根 8mm AGHP（防逆重）加粗热管，支持最新的 Intel 1700 和 AMD AM5；风扇来自利民 TL-B12W，纯白无光设计，采用动平衡点胶 2.0 工艺，实现 XYZ 三次元动平衡校正。框架是三角对称式设计，增加 23% 有效出风面积，提升 20% 结构受压强度；附件来自海韵 ATX 24-Pin 90° Aadpter 主板 90° 转接头，无需弯折线材，优化对流和理线空间，安装后线材更美观，自带第二代电源检测器功能。好了，介绍这么多，下面进入装机环节。
硬件配置清单：
CPU：AMD Ryzen 9 7950X
主板：微星 MSI MAG B650M MORTAR WIFI 迫击炮
显卡：影驰 Galaxy GeForce RTX 4060 Ti 8GB 星曜 OC
SSD：影驰 Galaxy 名人堂 HOF Pro 30 PCIe 4.0 1TB x2
内存：宇瞻 Apacer Zadark Spark RGB DDR5 6000 32GB（16GBx2）
电源：安钛克 Antec NE1000W ATX3.0 金牌全模组
散热：利民 Thermalright FC140 White 冰封统领
风扇：利民 Thermalright TL-B12W x6
附件：海韵 Seasonic ATX 24-Pin 90° Aadpter 主板 90° 转接头
机箱：乔思伯 JONSBO U4 Mini TG White
一、整机展示。

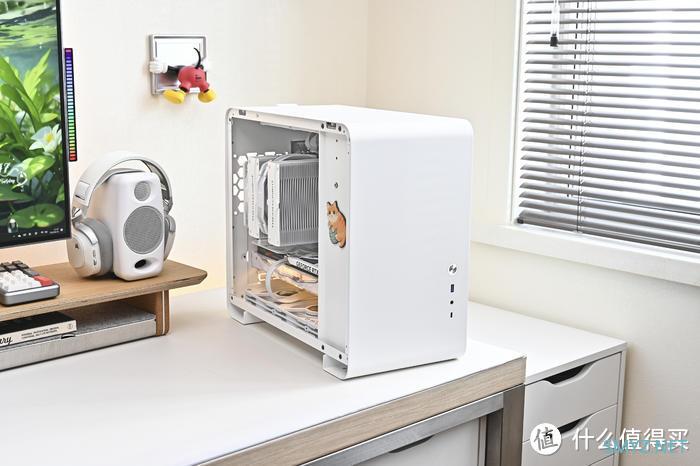

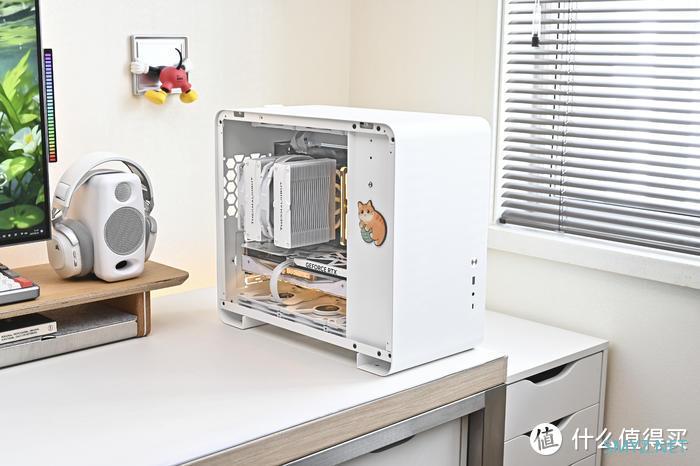

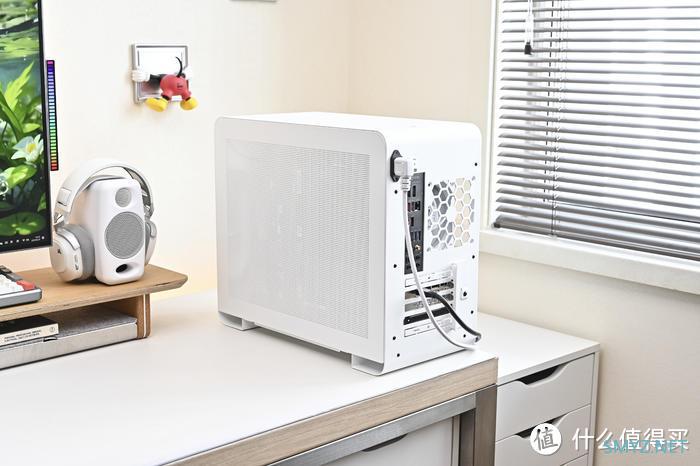

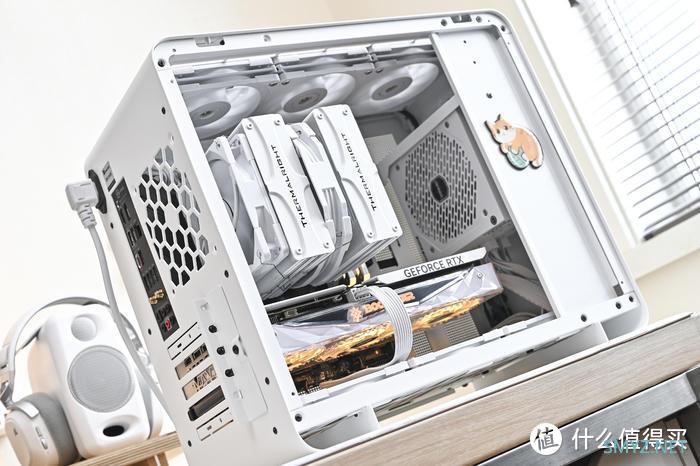

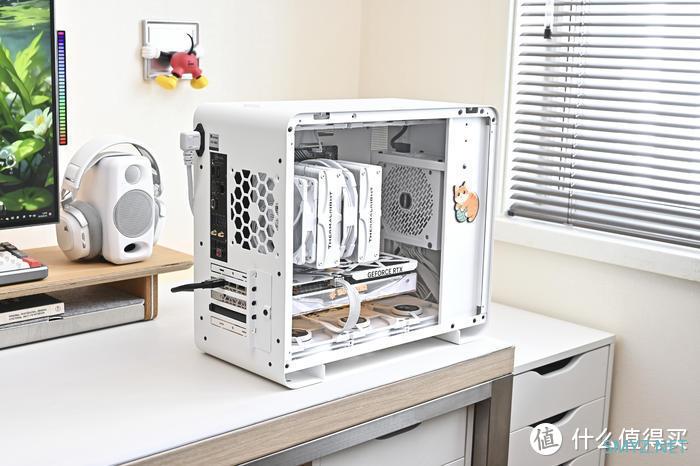

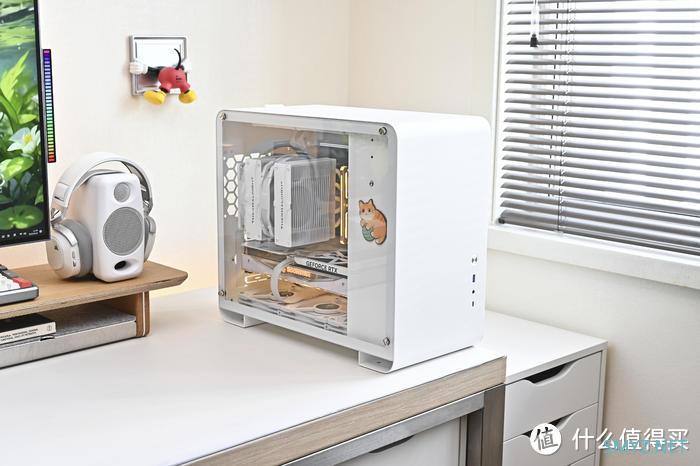

整机白色调，保留内存、显卡灯效，橙黄色 RGB 灯效（R255，G80，B0）点缀，猫猫磁贴作为点缀，增加一些可爱的气息，让挡板不单调。以下为主机各角度展示。主机主板侧为高透钢化玻璃面板。
机箱左侧为高透钢化玻璃侧板，适合展示内部硬件及灯光效果。

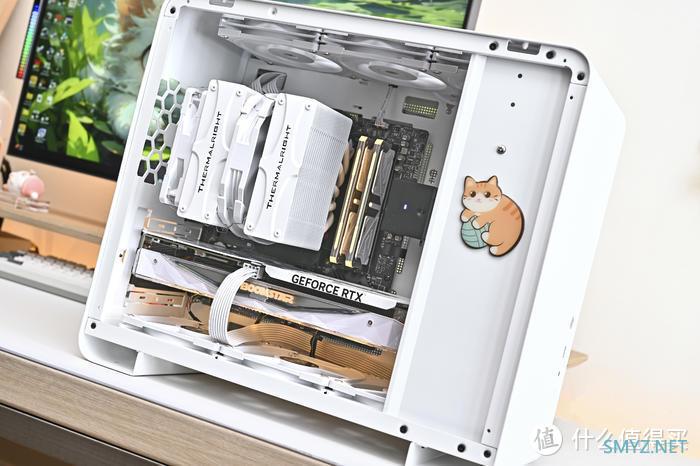

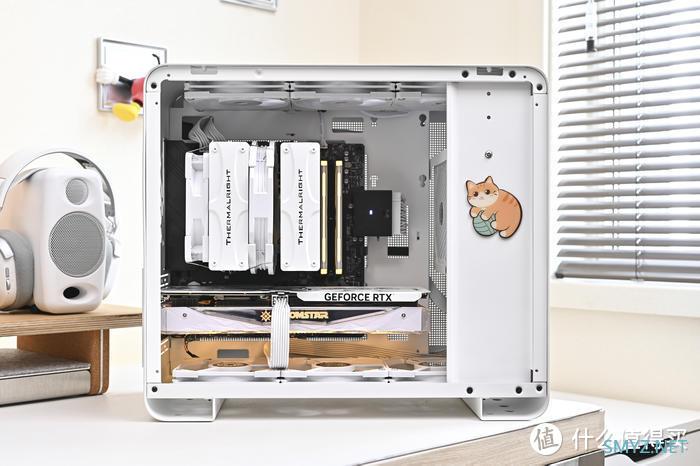

机箱主板侧展示。

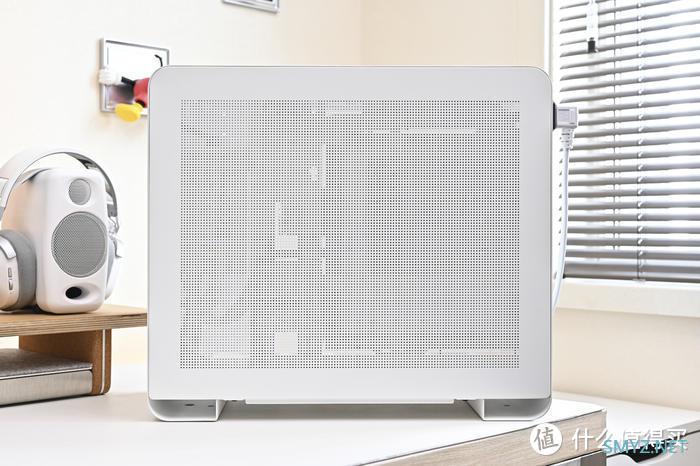

机箱背面 Mesh 通风网板有效助力散热。
移除 Mesh 背板，背线一览。

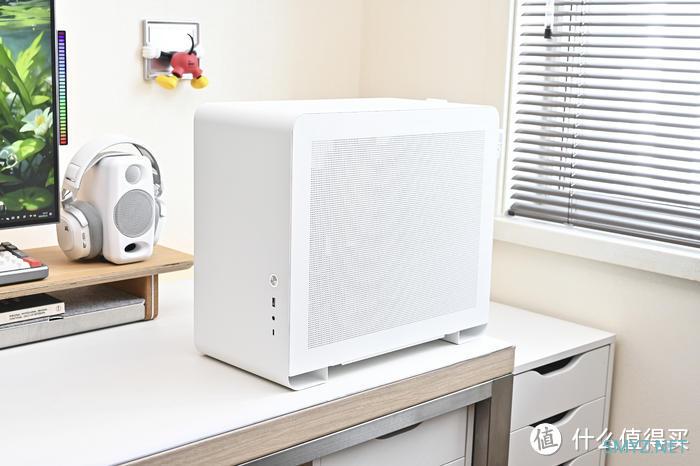

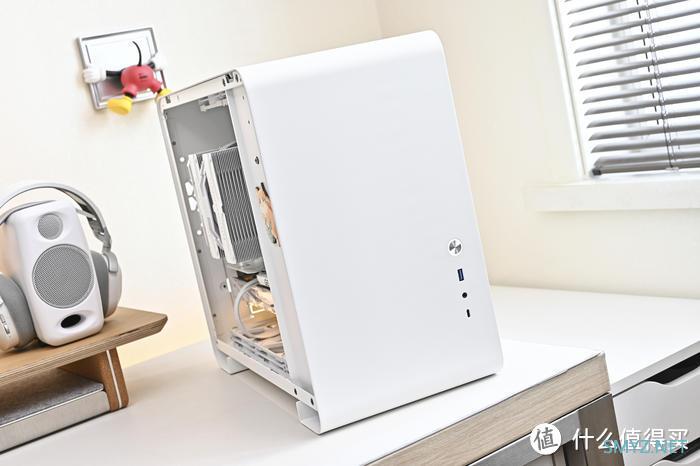

前面板和顶板尾部一体成型设计，没有多余的装饰，非常简洁，仅在右下角配置了前置 I/O 。

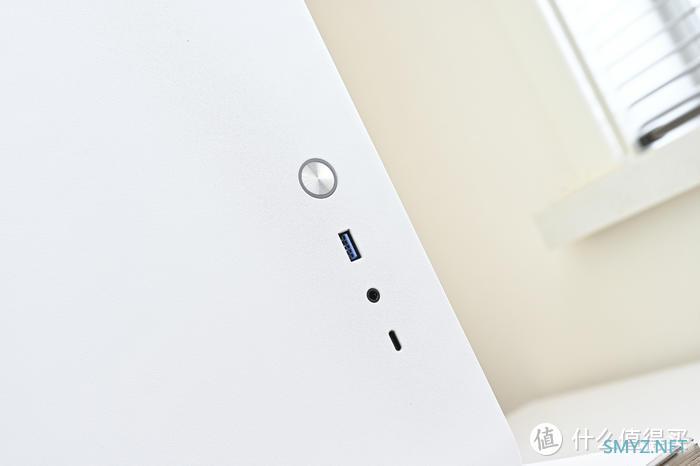

前置 I/O 方面，从上到下分别为：1x 电源开关（附带白色 LED 灯圈），1x USB 3.0 TypeA，1x 复合式 3.5mm 音频插孔，1x USB 3.2 TypeC Gen2。

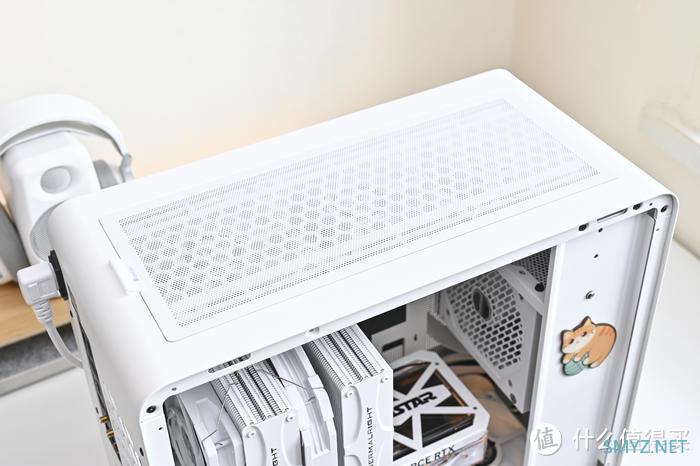

机箱顶部为配备防尘滤网，磁吸设计方便拆洗。

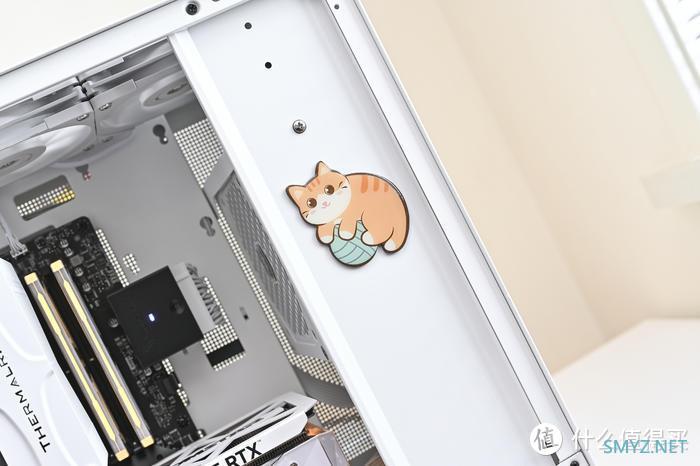

可爱的猫猫磁贴。

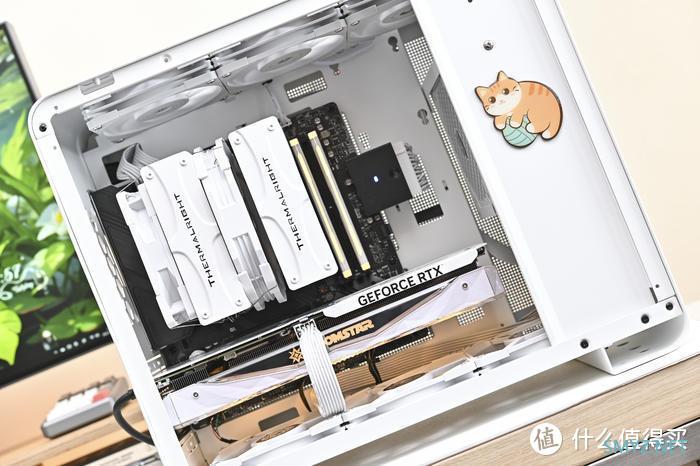

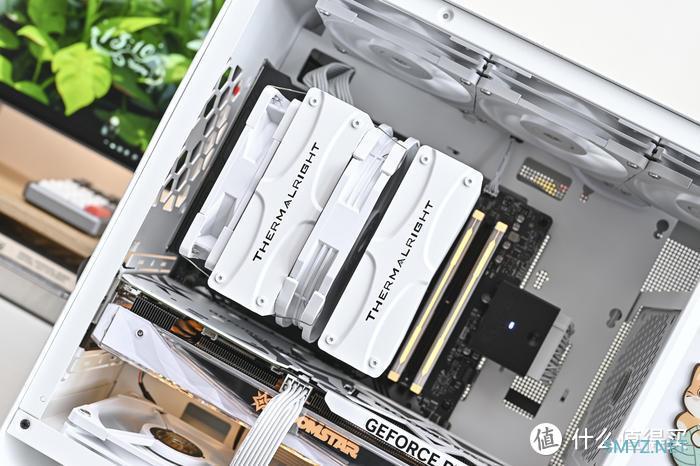

来看机箱内部各硬件情况。

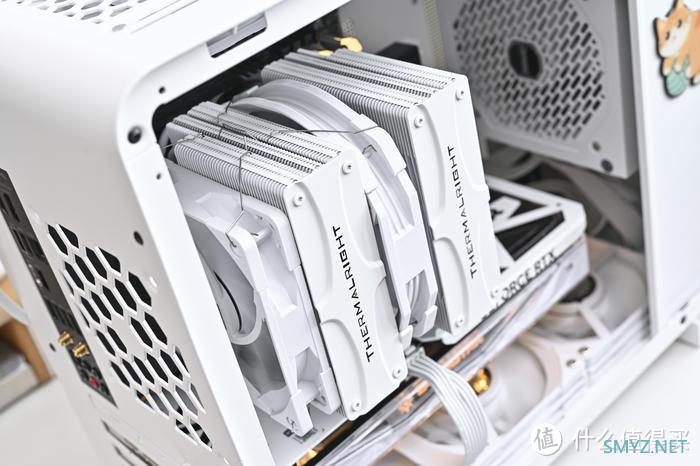

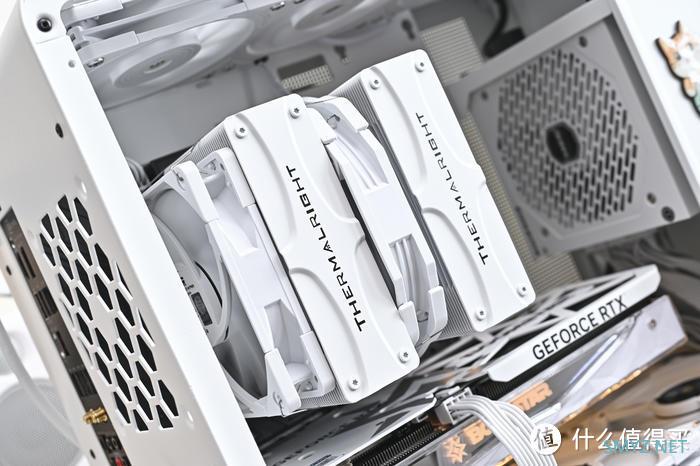

利民 FC140 White 冰封统领。
配有 5 根 8mm AGHP（防逆重）加粗热管，散热效能出众。支持最新的 Intel 1700 和 AMD AM5。
标配利民自家 TL-C12 Pro 和 TL-D14X 两款风扇，均为二次点胶动平衡设计。
微星 MAG B650M MORTAR WIFI 迫击炮主板，上面丰富的科技符文搭配拉丝纹理质感满满，上方印有 MSI MAG Logo。

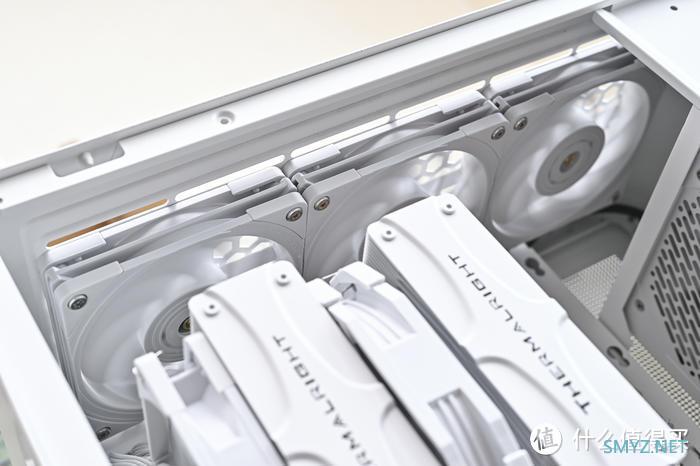

顶部安装 3 颗利民 TL-B12W 风扇排风，纯白无光设计，采用动平衡点胶 2.0 工艺，实现 XYZ 三次元动平衡校正。框架是三角对称式设计，增加 23% 有效出风面积，提升 20% 结构受压强度。

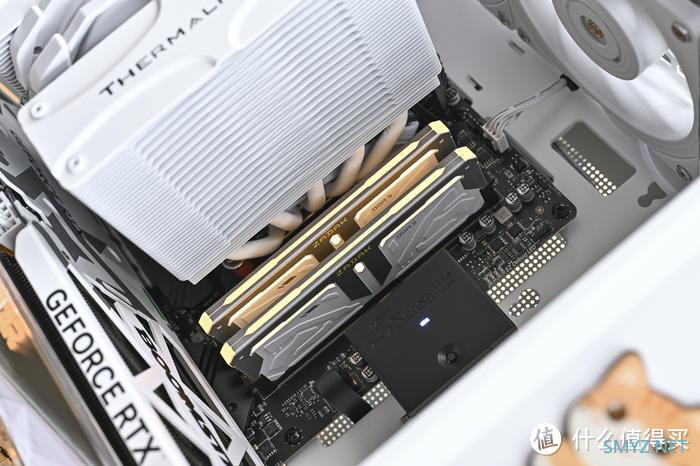

宇瞻 Zadark Spark RGB DDR5 6000 内存灯效展示。

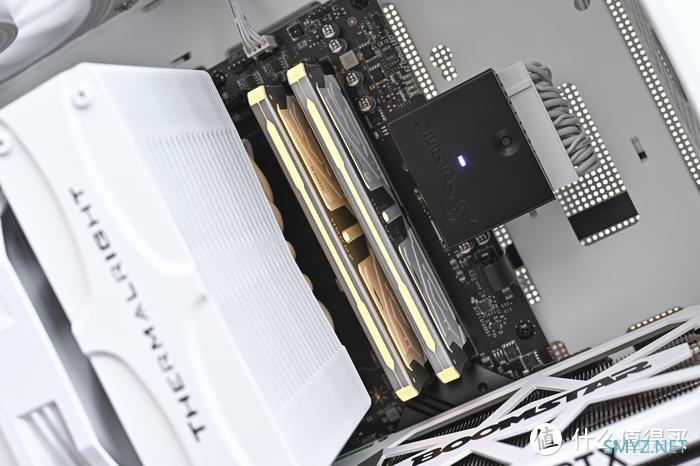

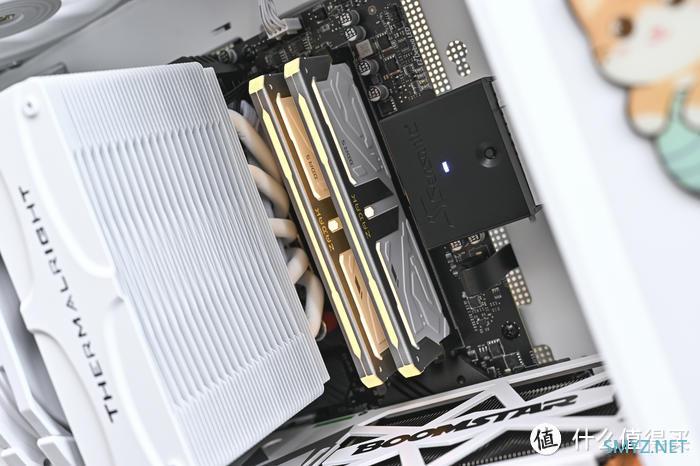

内存右侧为海韵 ATX 24-Pin 90° Aadpter 主板 90° 转接头，安装后线材更美观，线材无需弯折，可优化对流和理线空间，此外，自带的第二代电源检测器功能也非常实用。
顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。

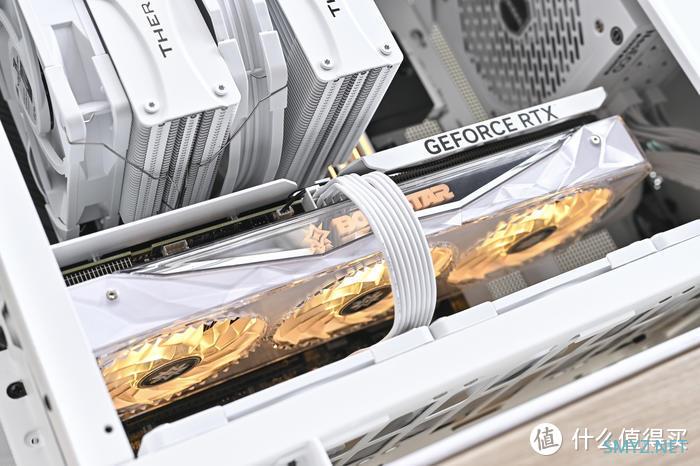

影驰 GeForce RTX 4060 Ti 星曜 8GB OC 侧面灯效。

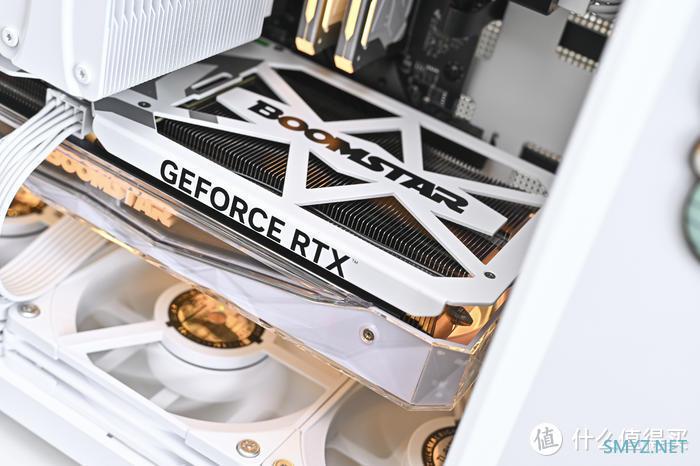

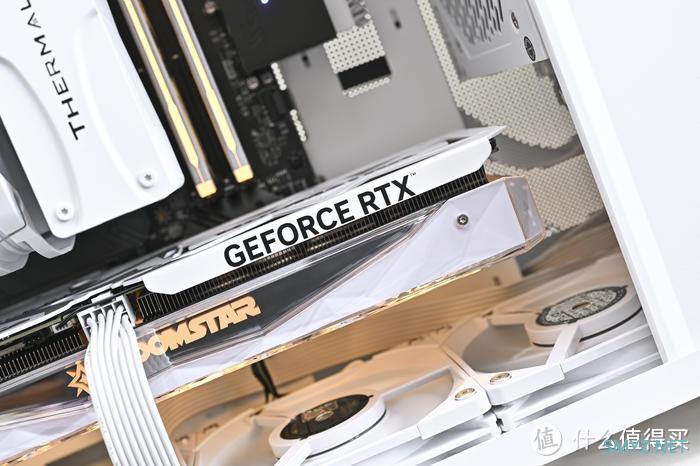

显卡右侧 GEFORCE RTX 黑色字体标识。

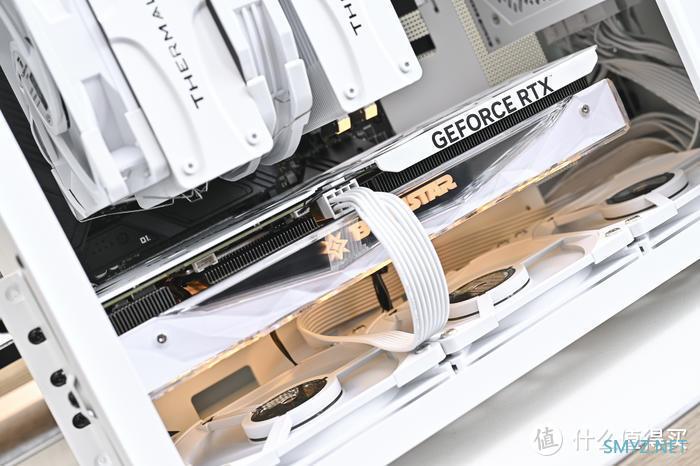

显卡导风罩三颗 92mm 静霜风扇 ARGB 灯效。显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果。同时其可拆卸的透明上盖，支持个性 DIY 设计，影驰也支持个人外观定制，可供玩家个性涂装使用。值得一提的是，星曜系列显卡支持拆卸 DIY 且不影响售后质保。侧面影驰 BOOMSTAR 灯效。单 8Pin 供电接口回归。
显卡金属一体成型背板，白色设计。

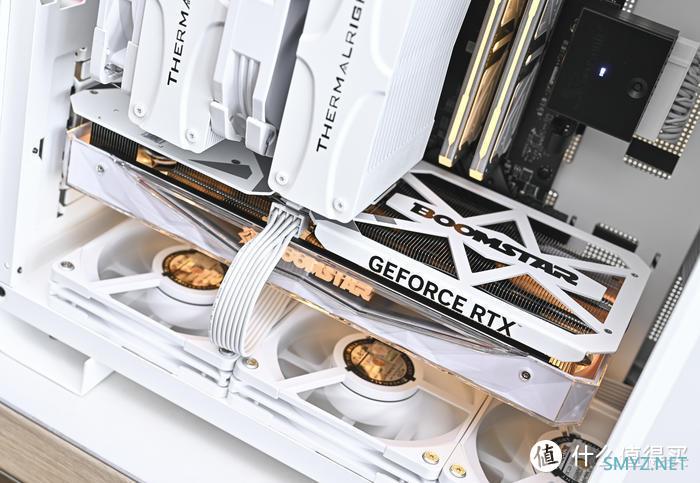

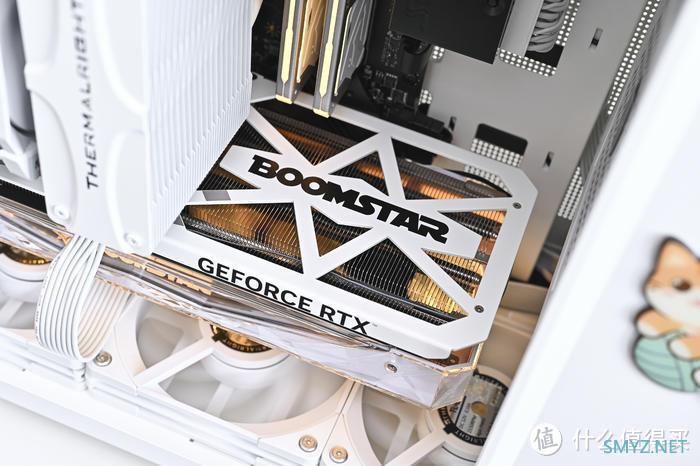

显卡右侧则是 BOOMSTAR Logo。下方做了几何镂空开窗，贯穿通风，减少尾部重量防止下垂，同时兼顾机箱散热风道。

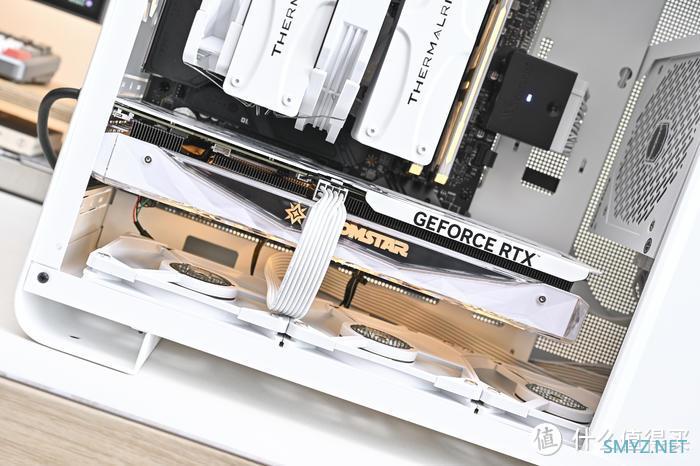

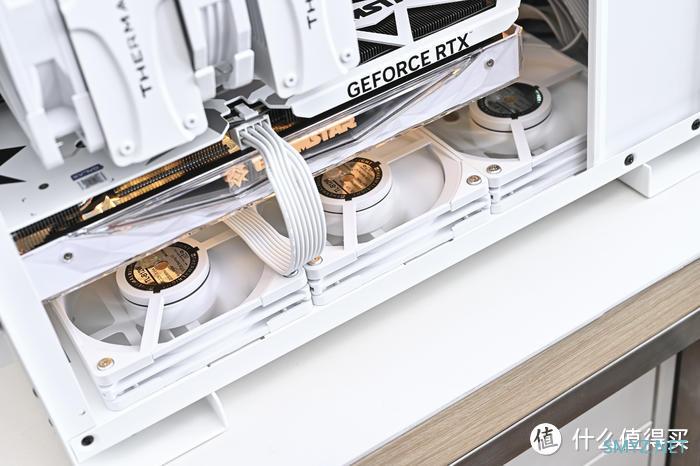

底部同样安装 3 颗利民 TL-B12W 风扇进风。

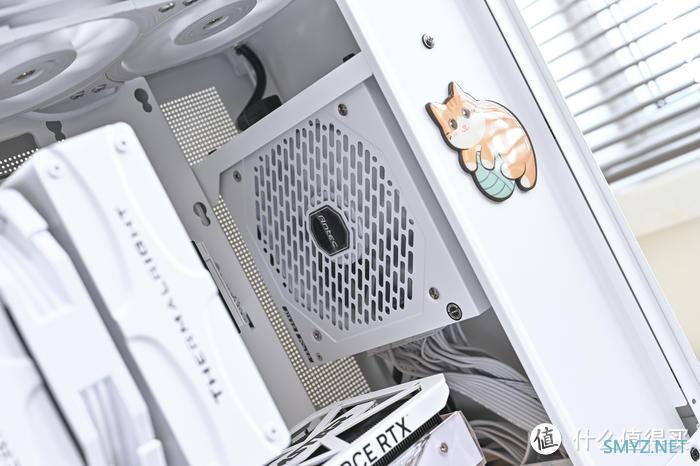

安钛克 NE1000W ATX3.0 金牌全模组。通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，采用全日系电解电容，高规格铜片式变压器，无导线输出模块，全桥 LLC 谐振 + 主动式 PFC + DC-DC +同步整流，50% 负载下，转化效率为 92.71%，达到白金转化效率标准。

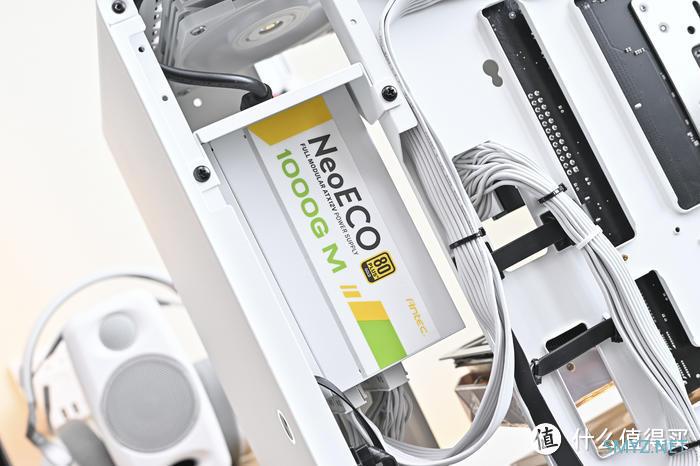

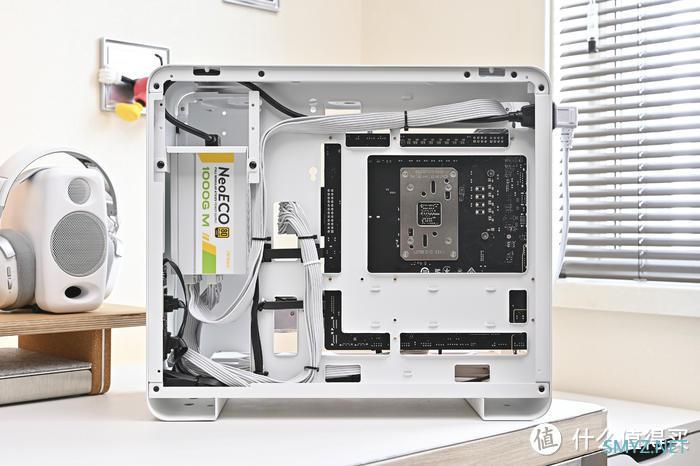

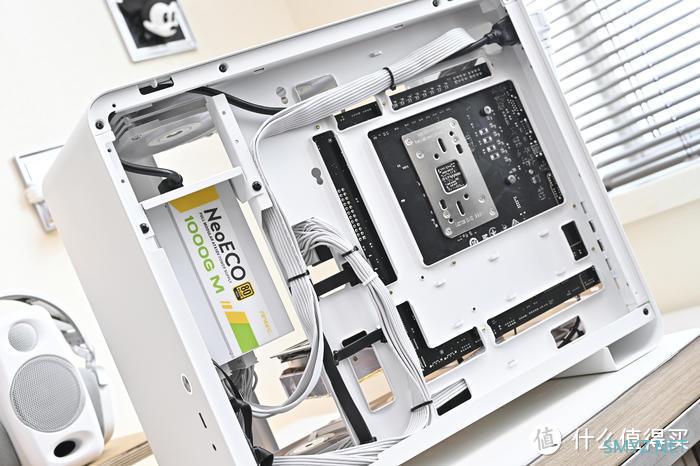

来看机箱背侧。背部理线整理情况。这款机箱拥有 35mm 大背线空间，背线还是非常好走的。
安钛克 NE1000W ATX3.0 金牌全模组原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能，支持高瞬时功耗。

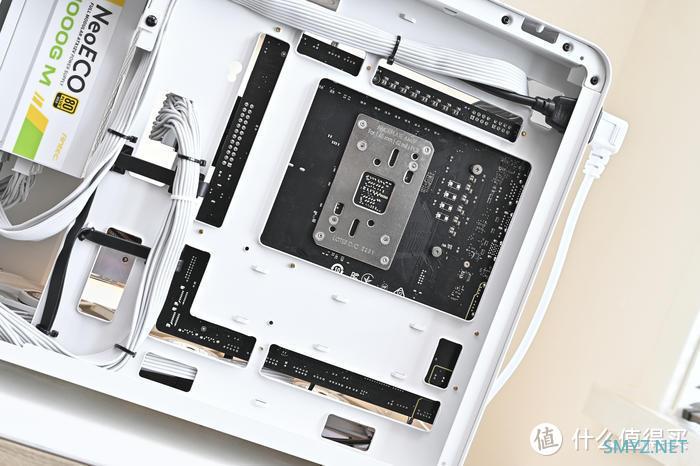

主板背部四周开孔支持背插主板安装。

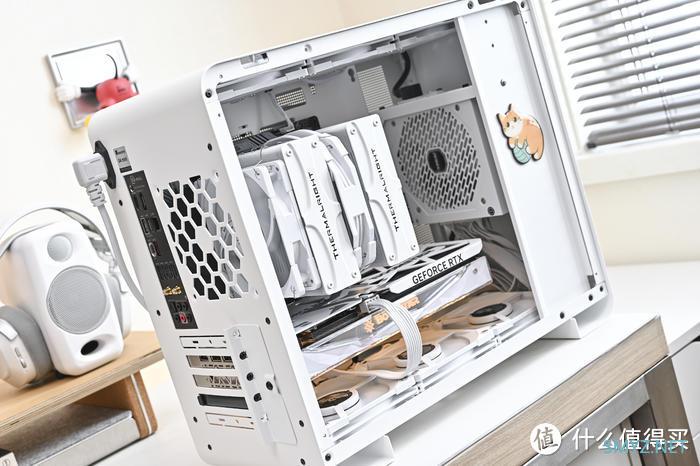

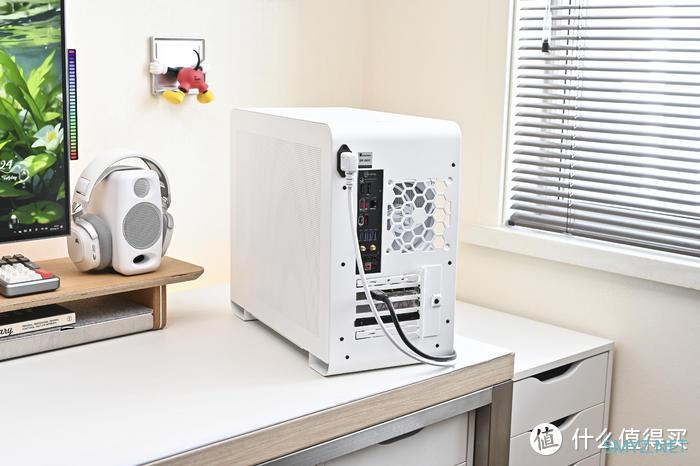

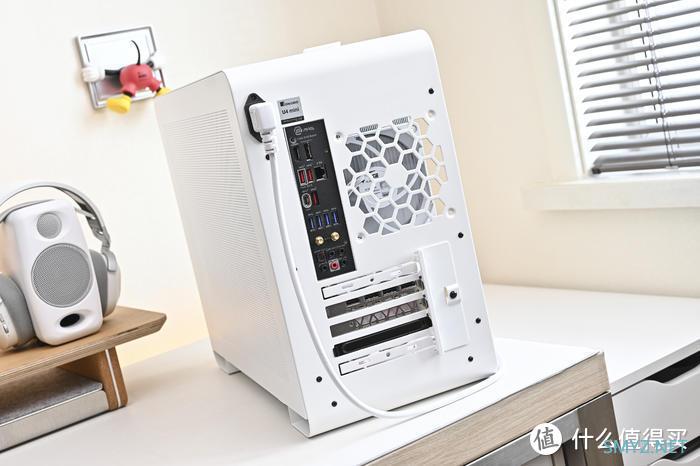

机箱尾部左上方为电源延长线接口，中央为主板 I/O 挡板接口，右侧蜂窝镂空处为 120mm 风扇安装位，安装风扇后和风冷风扇不平齐，强迫症不建议安装。下方为显卡接口。
二、配件开箱。

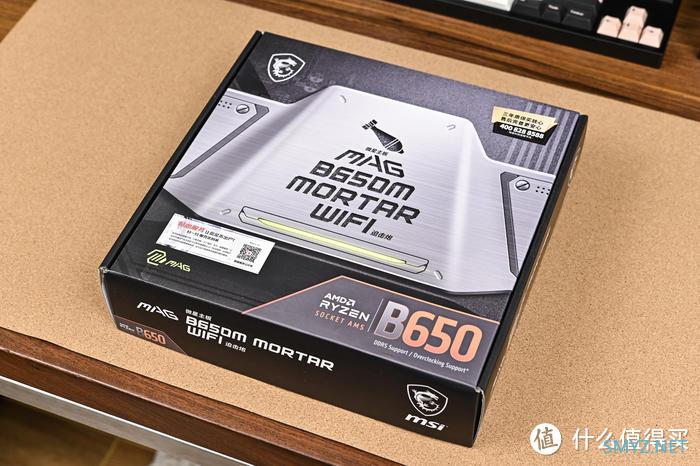

主板来自微星 MAG B650M MORTAR WIFI 迫击炮主板。

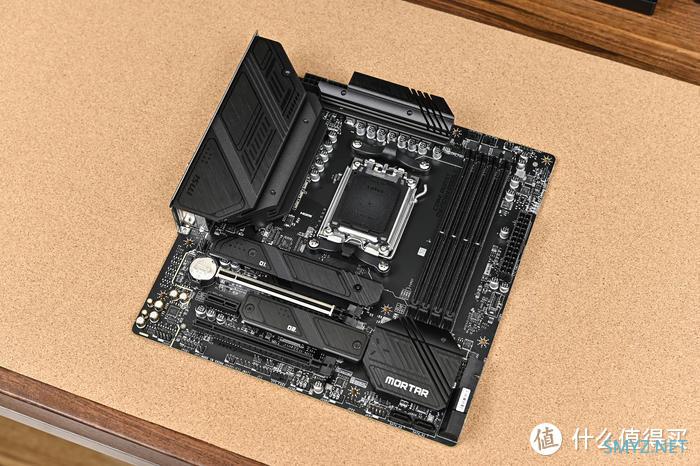

微星 MAG B650M MORTAR WIFI 迫击炮主板为标准 M-ATX 版型（243x243mm），和上一代银色散热装甲相比改为了灰黑色风格，并且增加了大量斜纹切割线条的装饰，很有金属质感。

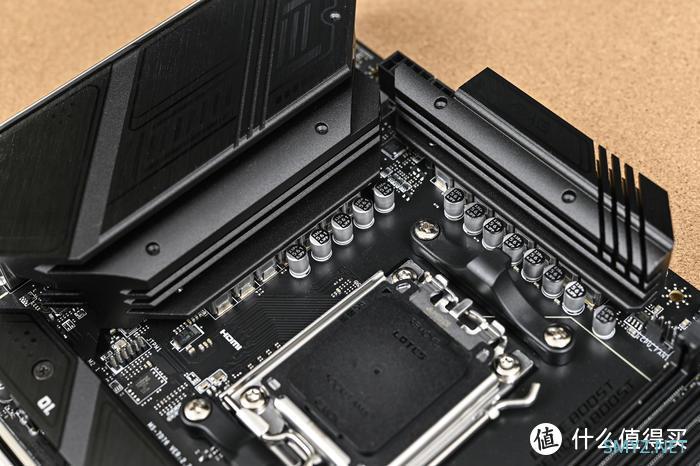

这一代微星 MAG B650M MORTAR WiFi 升级到了 12+2+1 路 80A 供电，来自 MP87670 DrMOs ，这个强悍的供电能力完全可以胜任 7950X。

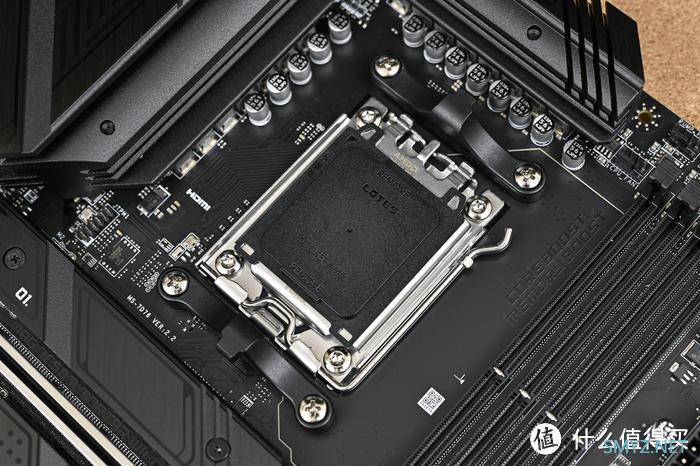

AMD Soket AM5 接口，类似 intel 的对扣式固定方式。

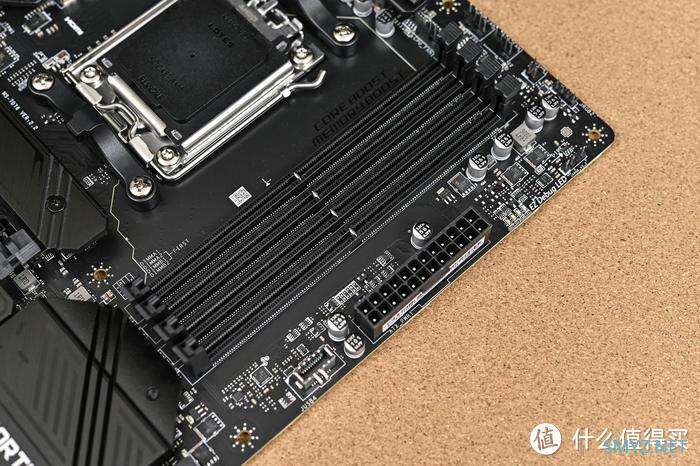

右侧共有 4 条 DDR5 双通道内存插槽，最大支持 128GB，最高可超频至 6400MHz。

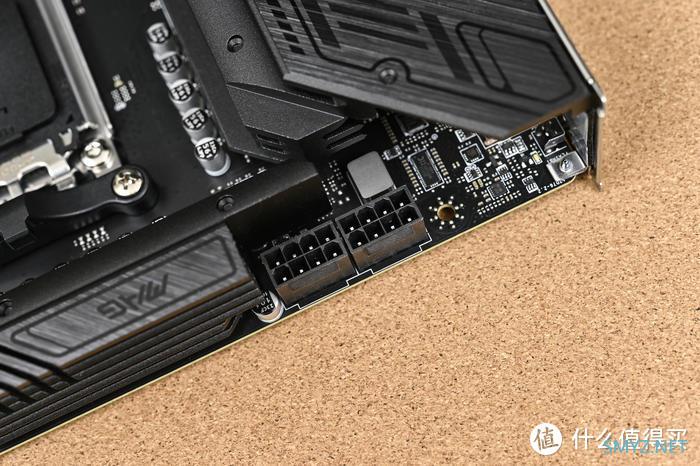

双 8Pin CPU 供电接口，为高功耗 CPU 提供充足的动力。

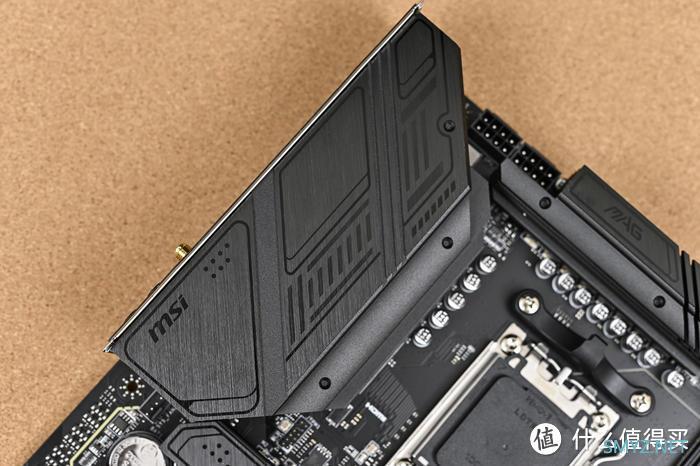

主板供电 I/O 模块散热片尺寸进一步加大，提高散热效能。上面丰富的科技符文搭配拉丝纹理质感满满，左侧印有 MSI Logo。

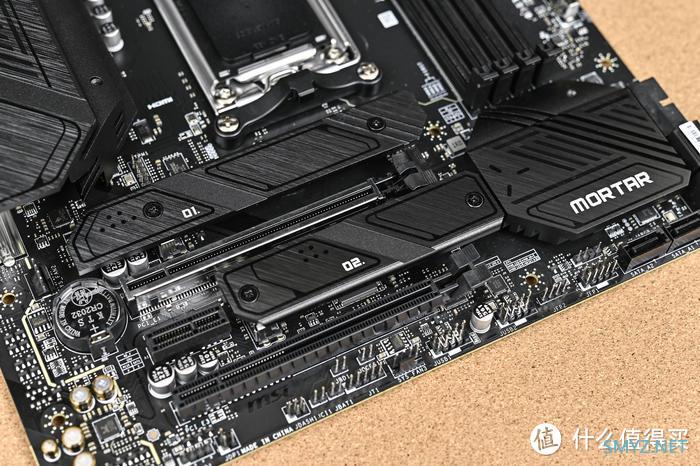

主板下方左侧是主板标配的 2 个 PCIe 4.0 x4 的 M.2 槽位，第一槽通过更新最新的 BIOS 已可支持 PCIe 5.0 M.2 SSD。两个 M.2 插槽均支持 2260/2280 两种规格。主板还有三条 PCIe 插槽，最上面一条速率为 PCIe 4.0 x 16，具有金属屏蔽保护罩，可以增强接口强度也可以避免视频信号干扰，中间一条短的为 PCIe3.0 x1，最下面的为 PCIe 4.0 x4。

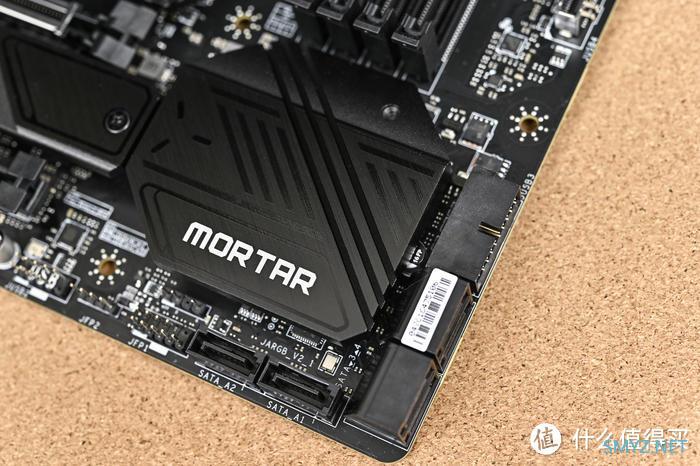

厚实的南桥芯片组散热片和 VRM 同为镂空式设计，下方印有 MORTAR 字样。下方有两个 SATA6 接口。

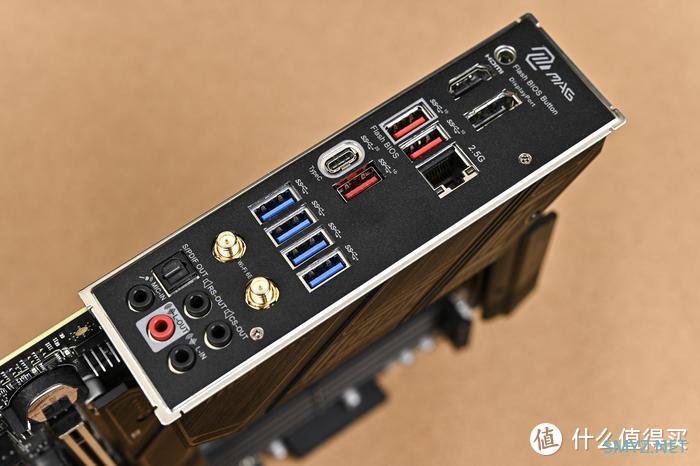

I/O接口方面非常丰富，从左到右侧分别依次是 DisplayPort 1.4、1×HDMI 2.1、2.5Gb 以太网口、USB-A 3.2 Gen 2(10Gbps)、USB-C 3.2 Gen 2×2(20Gbps)、USB-A 3.2 Gen 1(5Gbps)、5 个音频插孔、1 个光纤接口、2 个Wi-Fi无线天线接口、4 个 USB 3.2 Gen 1 5Gbps Type-A、1 个 USB 3.2 Gen 2x2 20Gbps Type-C、3 个 USB 3.2 GEN 2 10Gbps Type-A、1 个 2.5G网口、1 个 HDMI 2.1、1 个 DP 1.4、1 个 Flash BIOS Button，可配合 HDMI 右侧有白色圈住的 USB-A 来为主板进行升级。
显卡来自影驰 Galaxy GeForce RTX 4060Ti 8GB 星曜 OC。

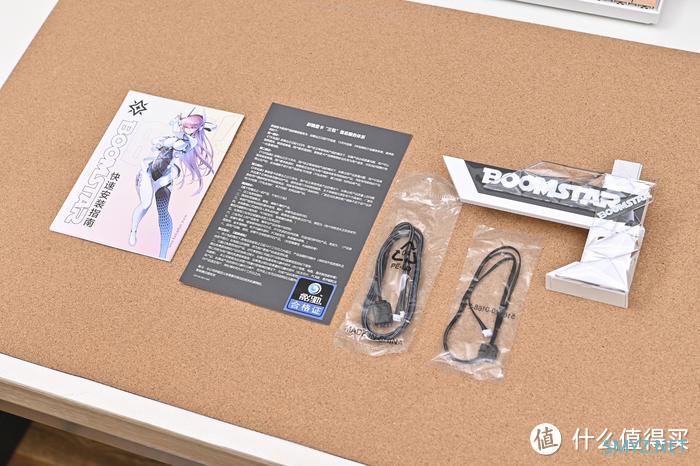

包括星曜娘主体快速使用指南、合格证以及质保卡一张。两根 5V3Pin ARGB 同步线、一根用于显卡直连主板进行灯效同步，另一根则为一分二转接线，当使用显卡支架时让显卡和支架均可同步主板灯效。

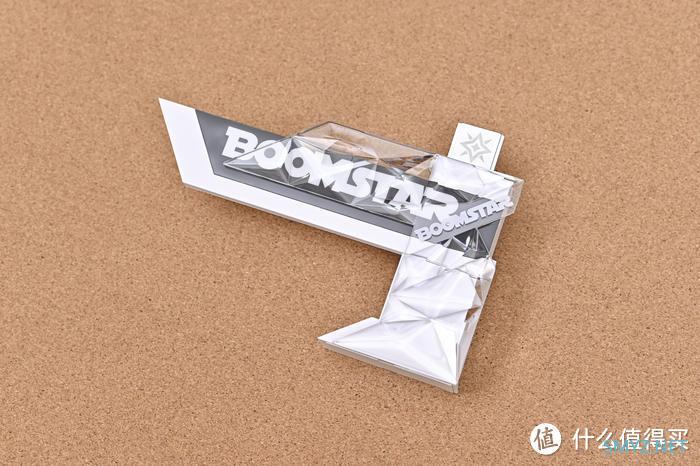

全新设计的 ARGB 显卡支撑杆套件。这款幻彩支架和星曜显卡采用统一的设计语言，支持炫彩光效并可自有调节高度。

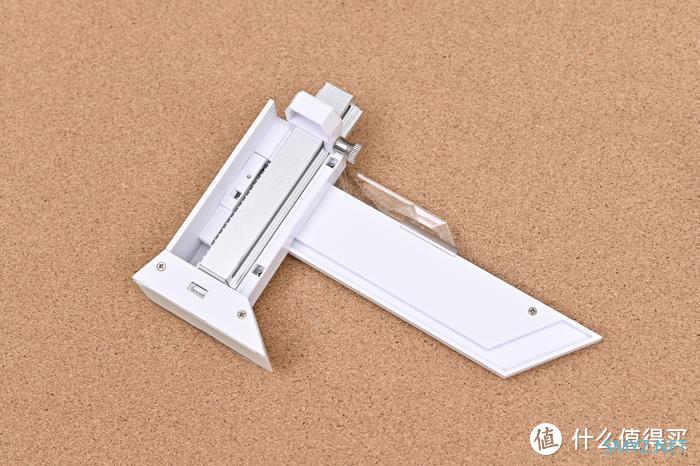

背面可见支架主支撑杆为银色阳极氧化铝合金材质，兼顾又轻便，最下方接口为支架灯效接口。

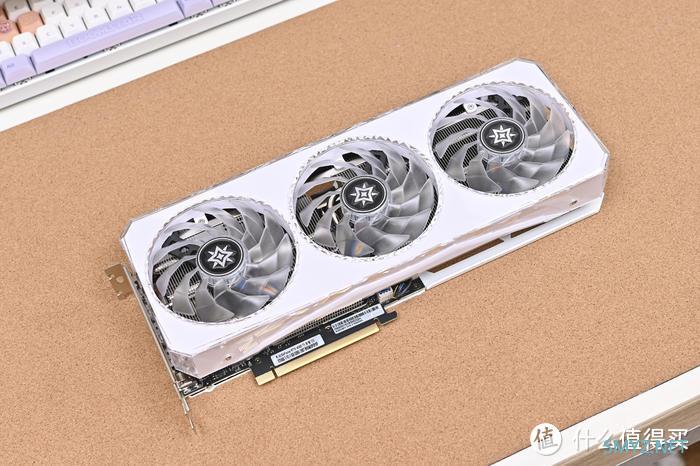

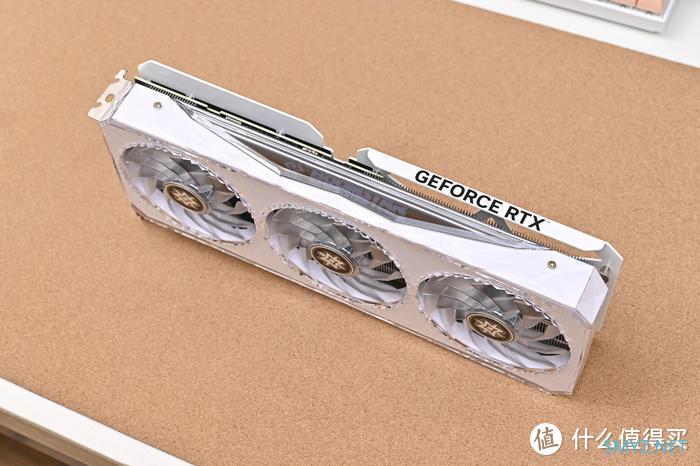

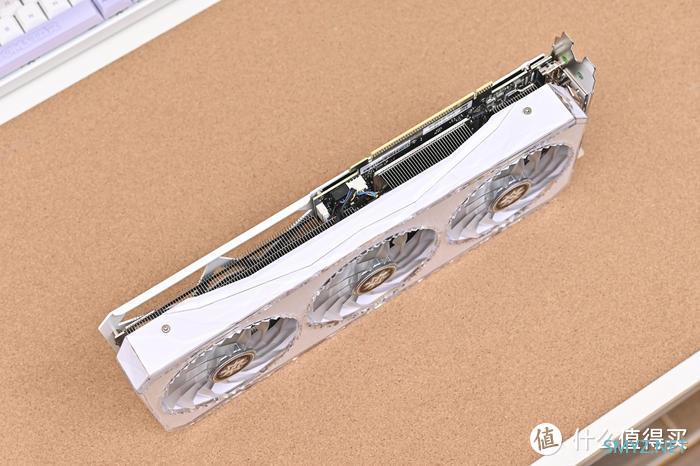

剥开防静电袋子，取出显卡本体。影驰 GeForce RTX 4060Ti 8GB 星曜 OC 采用和此前发布的 RTX 40 系星曜同样的全新外观设计，整体尺寸为：327*147*48mm（含挡板），314*130*48mm（不含挡板），纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心代号 AD106-350，TSMC 4N 核心工艺，拥有 4352 个 CUDA，核心基础频率 2310MHz，加速频率 2685MHz，显存为 8GB GDDR6，32MB L2 大缓存，显存位宽 128-bit，显存频率 18Gbps，支持光线追踪/ DLSS 3.0 技术，采用 9 相全贴片数字供电，安全且兼顾散热，功耗 160W（MAX 200W）。

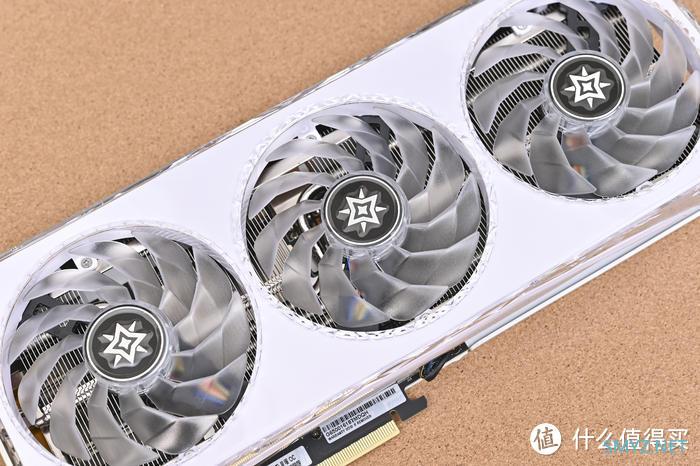

显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果，同时其可拆卸的透明上盖，支持个性 DIY 设计，影驰也支持个人外观定制，可供玩家个性涂装使用。.值得一提的是，星曜系列显卡支持拆卸 DIY 且不影响售后质保。正面标配配备 3 个特制直径 92mm、厚度 20mm 的高规格风扇，每个风扇拥有 11 片静霜扇叶，实现更强风力和更大风量；支持智能启停，随时随地为在体验与负载中收放自如。

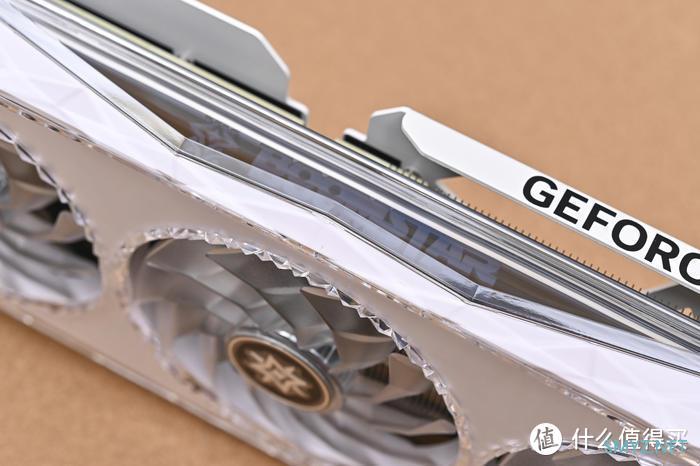

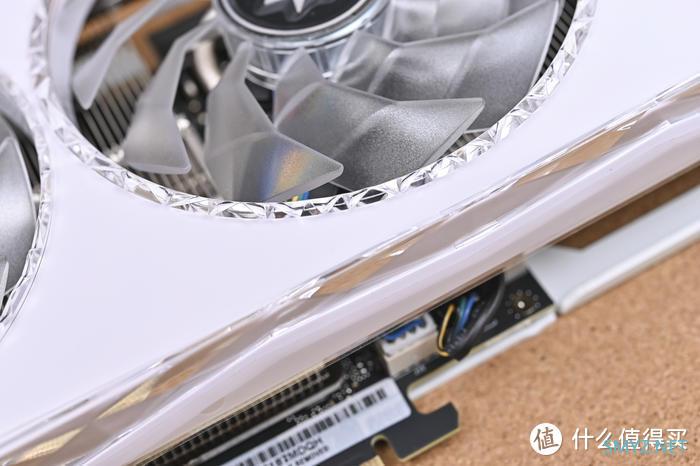

风扇罩边缘均有不规则钻石颗粒凸起，在光线下更晶莹剔透。
显卡侧面中央是 Logo 灯，采用多层折射镜面设计，支持 ARGB 灯效，Logo 灯+ARGB 三风扇+定制支架构成了全新星曜 ARGB 灯效系统。影驰 GeForce RTX 4060Ti 8GB 星曜 OC 对比 4080/4090 在厚度上有明显的减少，更加轻薄，如果是横插显卡，建议配合显卡支撑架进行固定。

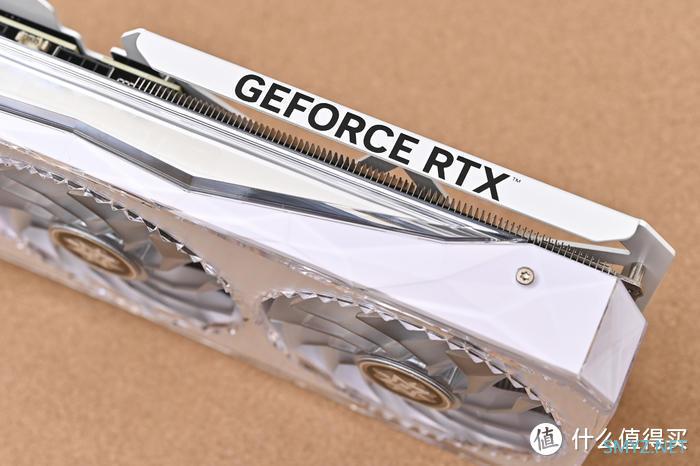

显卡右侧是 GEFORCE RTX 黑色字体标识。
多层折射镜面设计的星曜 Logo 灯。

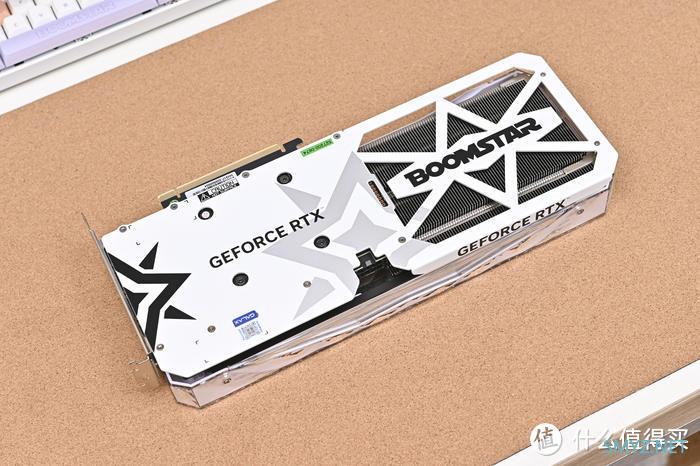

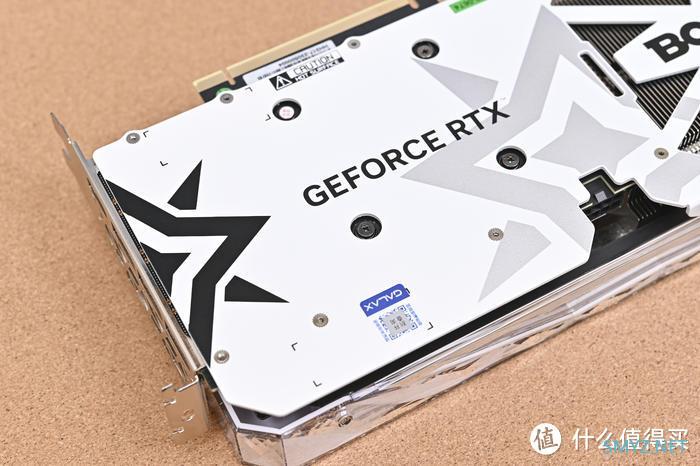

显卡背侧这次和此前发布的 RTX 4080 星曜 OC 同样统一为白色设计。全白设计，一体压铸的金属背板，镂空设计保障散热性能，白色喷涂搭配丝印工艺提升了整体的质感。
左侧为星曜星形造型，中央印有 GEFORCE RTX 字样。

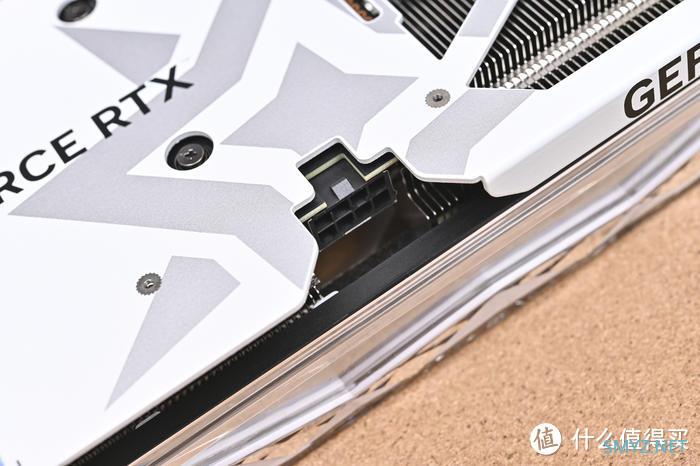

显卡供电接口位于 Logo 灯上方，回归 PCI-E 8PIN 单供电接口，升级/安装更便捷，接口做了内嵌设计，减少模组线外凸空间，防止接触机箱侧板。旁边还有显卡 ARGB 同步接口，通过附赠的转接线支持与主板连接，实现光效一体联动。

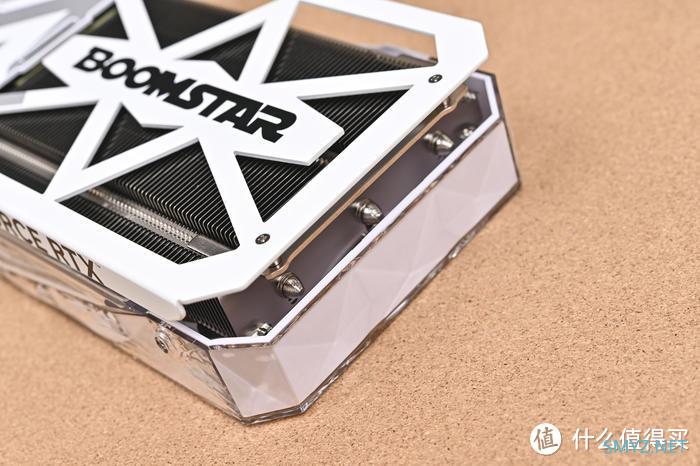

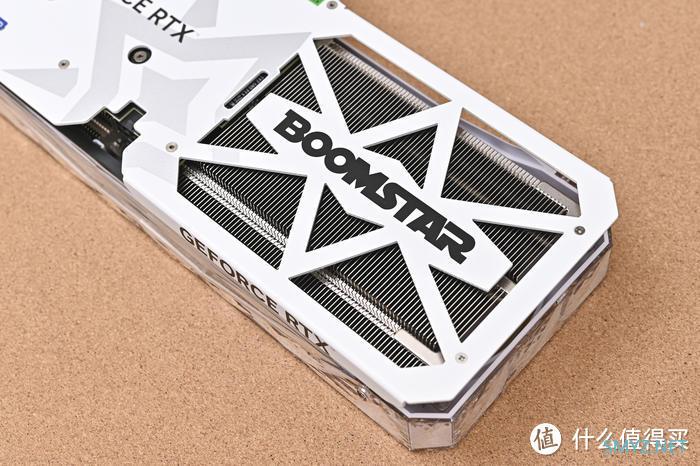

右侧则是 BOOMSTAR Logo，下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。
显卡尾部可以看到显卡的 3 根镀镍复合热管（3*Φ6mm）。
另一侧则可以看到影驰 GeForce RTX 4060Ti 8GB 星曜 OC 强大的星卓 III 散热系统。本身 4060Ti 功耗发热不高，所以影驰 GeForce RTX 4060Ti 8GB 星曜 OC 厚度设计的也要更薄更修长一些，单这个厚度的散热对于 RTX 4060Ti 来说也是超量设计了。

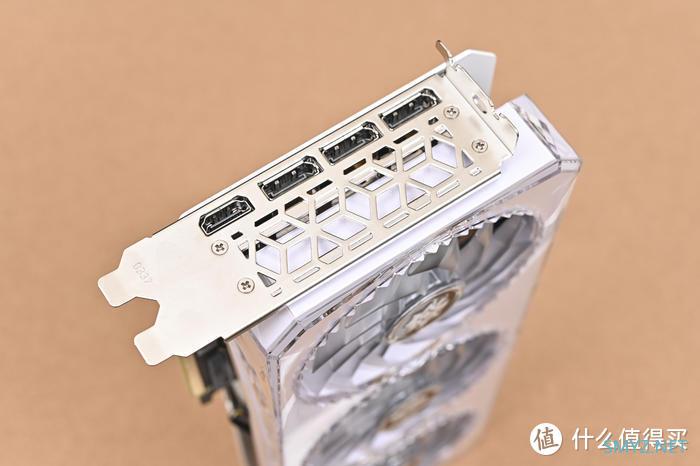

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 输出。

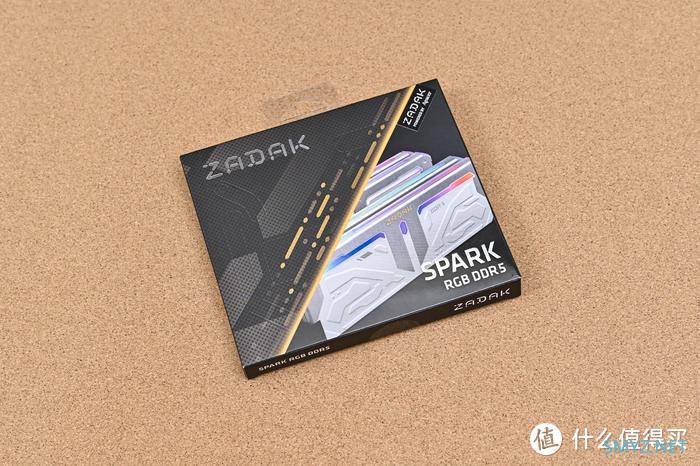

内存来自宇瞻 Zadark Spark RGB DDR5 6000 32GB（16GBx2）。

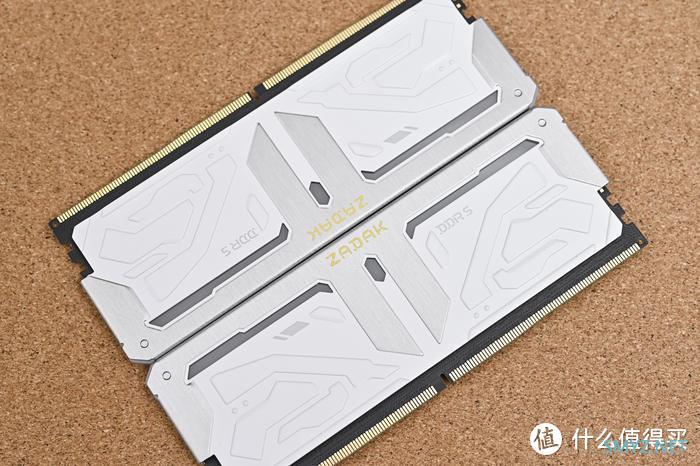

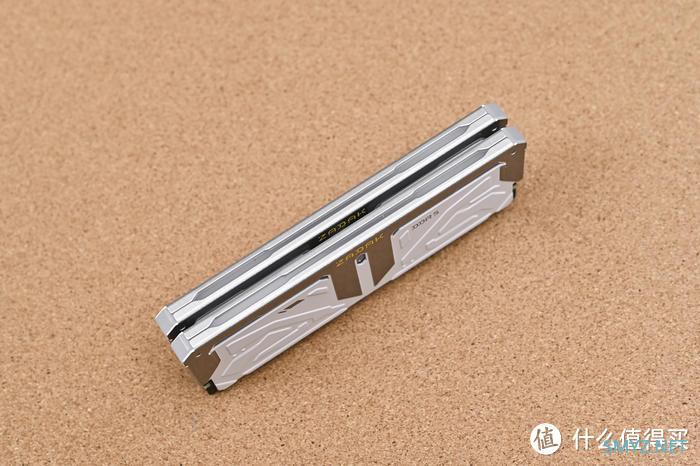

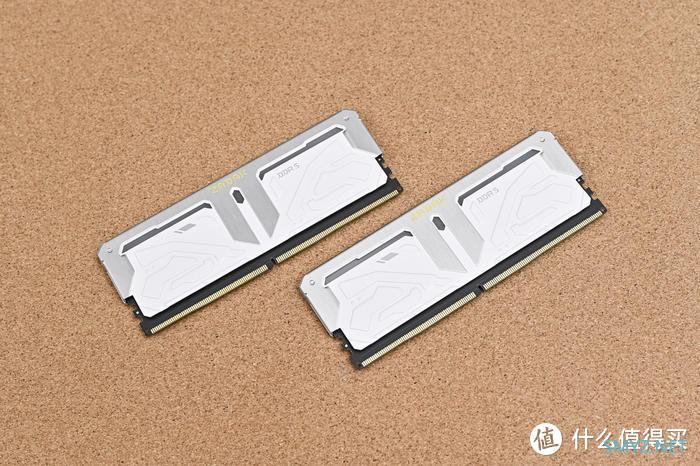

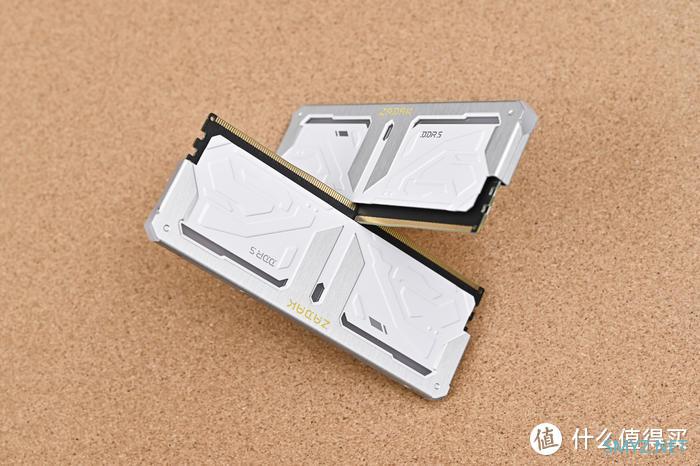

这款内存银白色设计，上方柔光罩被发丝纹铝合金罩包裹，下方为白色喷涂散热装甲，上方凹凸印有科技棱线，整体设计感十足。具体参数为：时序 C40-40-40-96，电压 1.25v，32GB（16GBx2）。
内存尺寸：高 5cm、宽 13.6cm、厚 0.97cm。搭载电源管理芯片，强化散热设计，电源稳定更有效率，支持 ON-DIE ECC 纠错机制，通过了 AMD EXPO / Intel XMP 双平台认证。顶部发丝纹保护罩中央黄色字体的 ZADAK Logo。
顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。

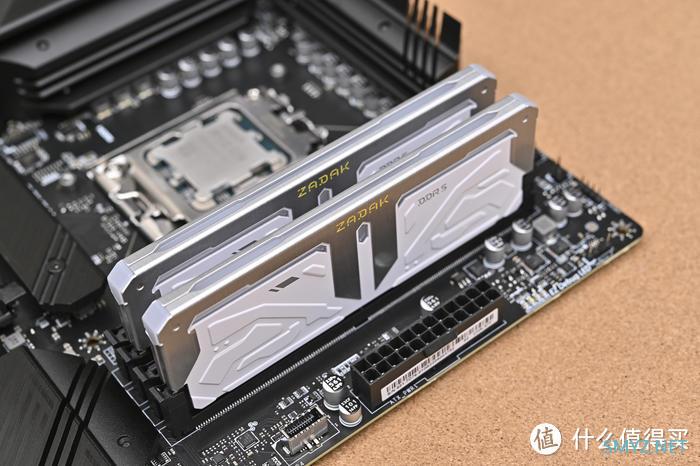

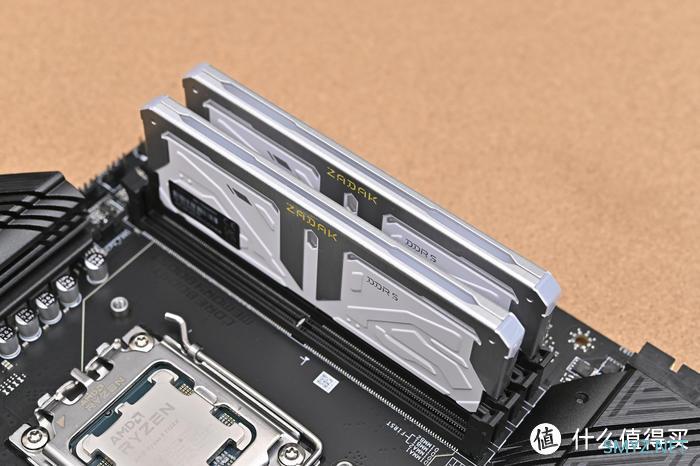

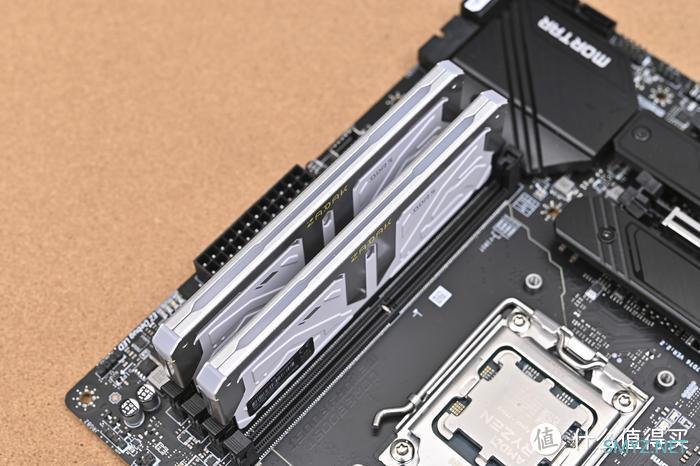

安装到主板的效果展示。

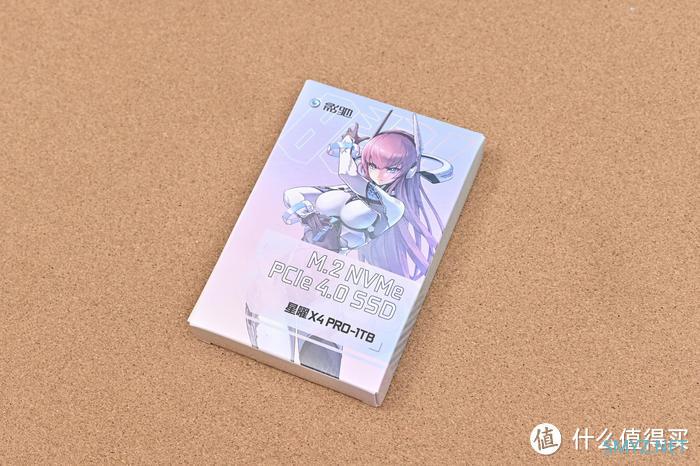

固态硬盘来自影驰 Galaxy 星曜 X4 PRO 1TB。

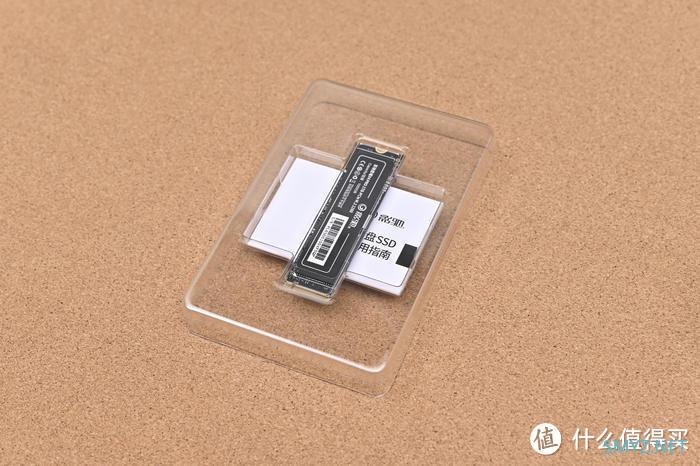

打开包装来看包装内部内容，包含说明书一本，固态硬盘一个，硬盘有透明塑胶壳包裹保障运输过程安全。

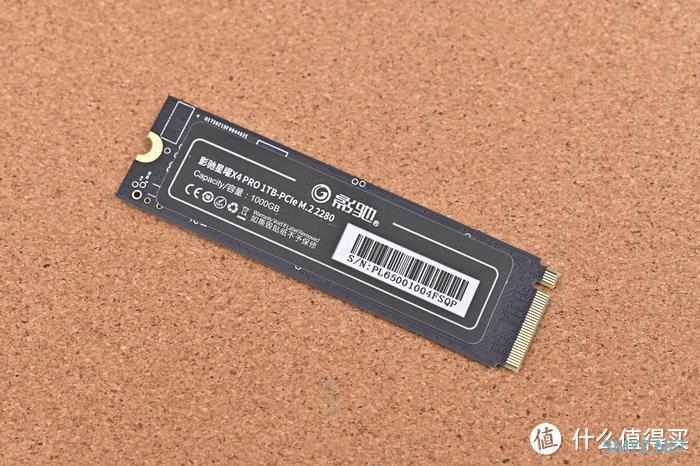

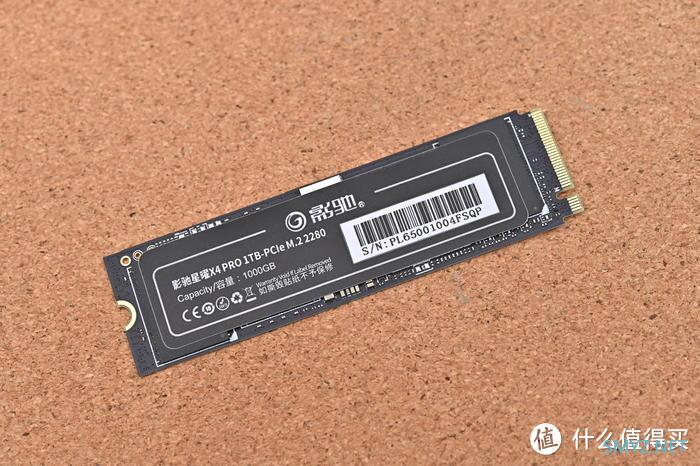

这款固态硬盘采用黑色 PCB 设计，采用 Phison E21 主控，支持 NVMe 1.4 和 PCIe 4.0 x4 标准，连续读写 5000/3500 MB/s，4K 随机读写 650000/800000 IOPS，快速读取大容量、小碎片文件，传输速度更快。
内部集成智能温控和第四代 LDPC 数据纠错机制，断电保护，数据更安全，功耗更低。采用单面颗粒，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。

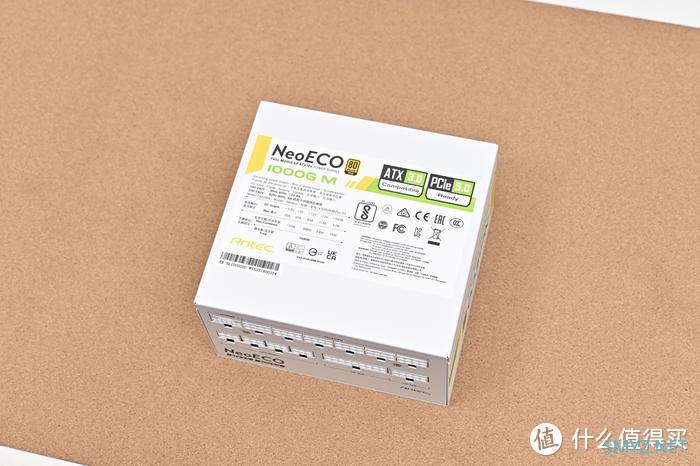

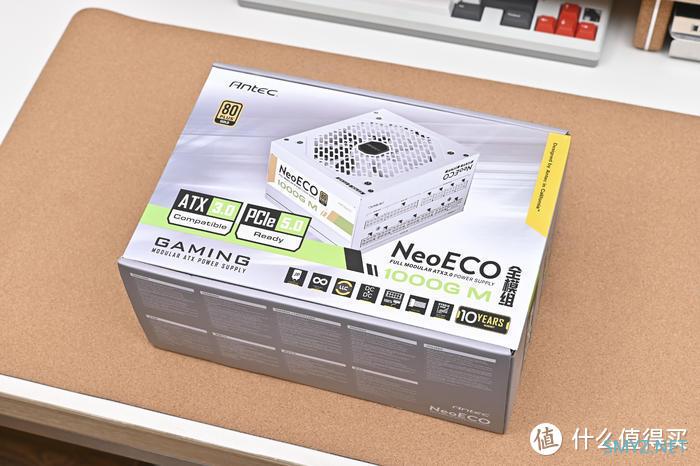

电源来自安钛克 Antec NE1000W ATX3.0 金牌全模组。

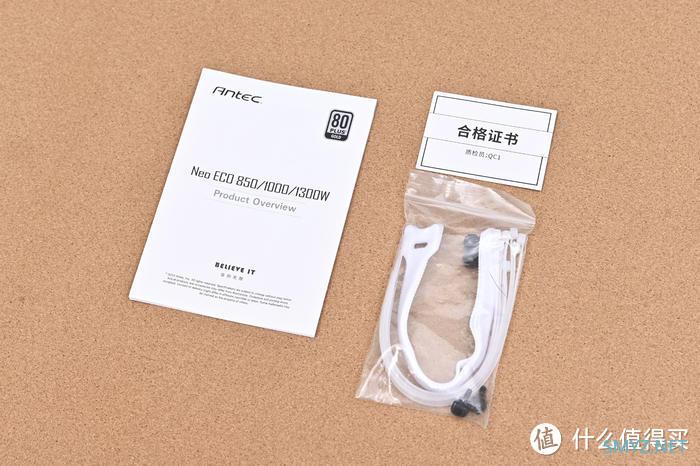

附件方面包括说明书、合格证、白色魔术贴以及电源固定螺丝若干。

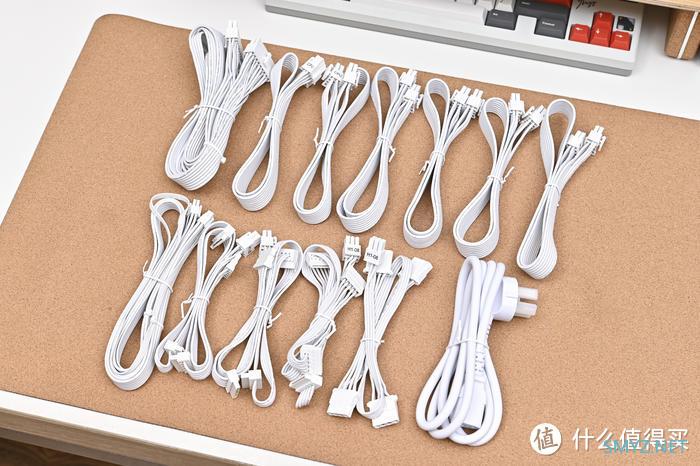

线材方面全部采用白色扁平线设计，方便机箱内部走线。模组线缆共有：1 条 24pin 主板供电线，2 条双 4+4pin 的 CPU 供电线，4 条 6+2pin 的 PCI-E 供电线，1 条 16Pin PCI-E 5.0 12VHPWR 供电线，3 条 4 口的 SATA 接口供电线，以及 1 条四口大 4PIN 接口。此外，电源线也是附赠的全白色的。

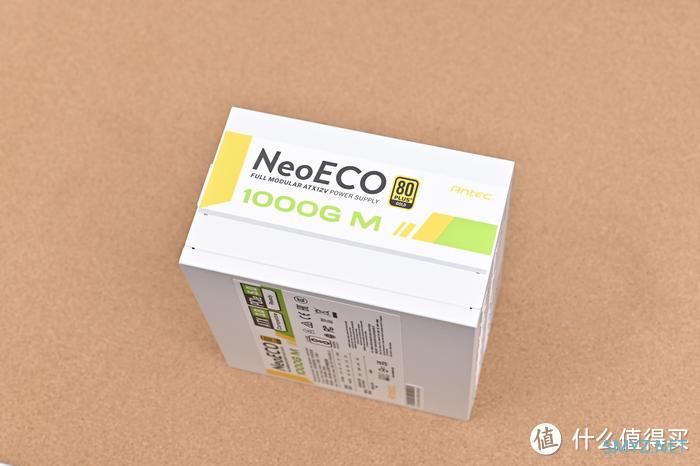

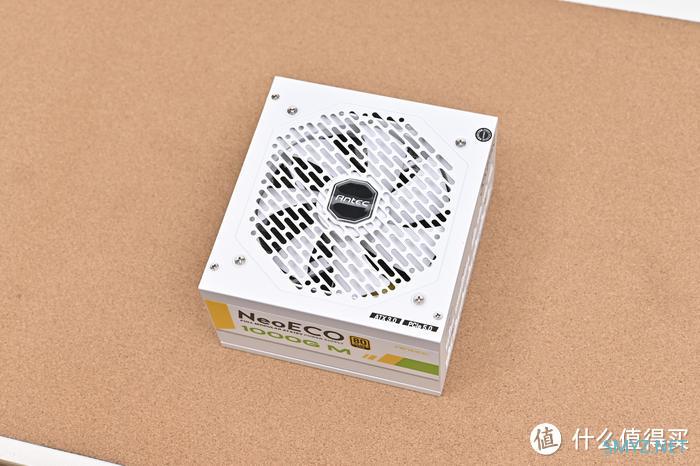

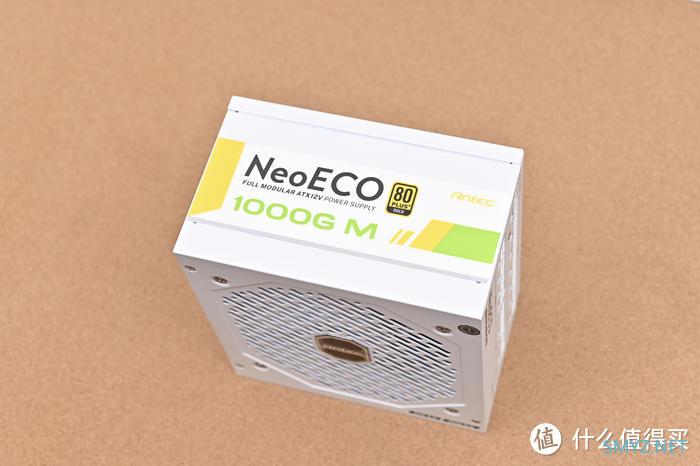

电源通体白色设计，整体尺寸：150*140*86mm，小巧的尺寸紧凑型的机箱，正面为斜纹镂空风扇罩，配置了一把 120mm 的 FDB 动压轴承风扇，支持自动启停风扇停转技术，50% 负载下风扇停转。
电源通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，采用全日系电解电容，高规格铜片式变压器，无导线输出模块，全桥 LLC 谐振 + 主动式 PFC + DC-DC +同步整流，50% 负载下，转化效率为 92.71%，达到白金转化效率标准。单路 +12V 满功率运行可提供 83A 996W 供电能力，支持高瞬时功耗，为大功率 40 系显卡保驾护航。同时，具备欠压保护、过压保护、短路保护、过温保护、过电流保护、过功率保护功能。
电源侧面标注了产品型号以及 80PLUS 认证标识。
右侧同样的设计风格。

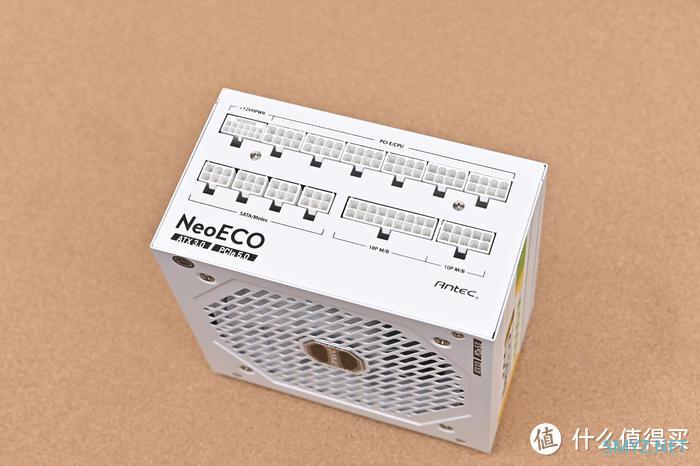

接口方面非常豪华，提供 1 个 24Pin 主供电接口、1 个 16Pin PCIe 供电接口、6 个 4+4Pin CPU / 8Pin PCIe 供电接口、4 个 SATA/ 大 D 口供电接口。原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能，支持高瞬时功耗。

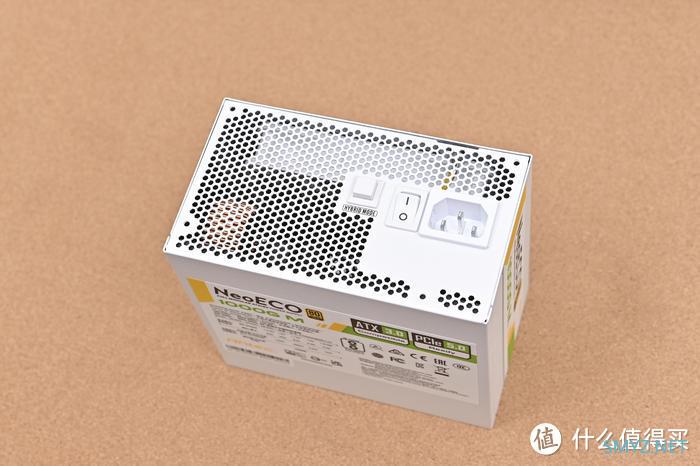

电源尾部通体通风设计，左侧是 ECO 模式和双电压模式切换键，按键弹起状态为 EOC 智慧节能温控系统，当温度达到 63-65℃ 时，风扇转速大约为 650-850转；当温度下降到 40-45℃ 时，电源接口，风扇停止。按键下压状态为双电压回路温控系统， 开机时风扇转速为低转速，后随温度上升而上升。右侧是电源开关以及电源接口。

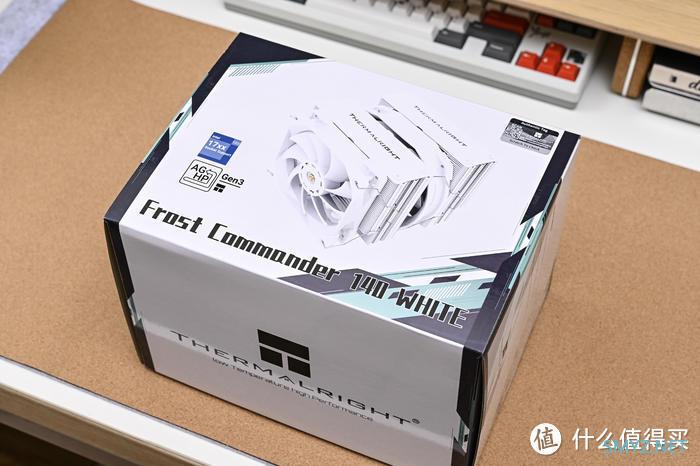

散热器选择的是利民 Thermalright FC140 White 冰封统领。

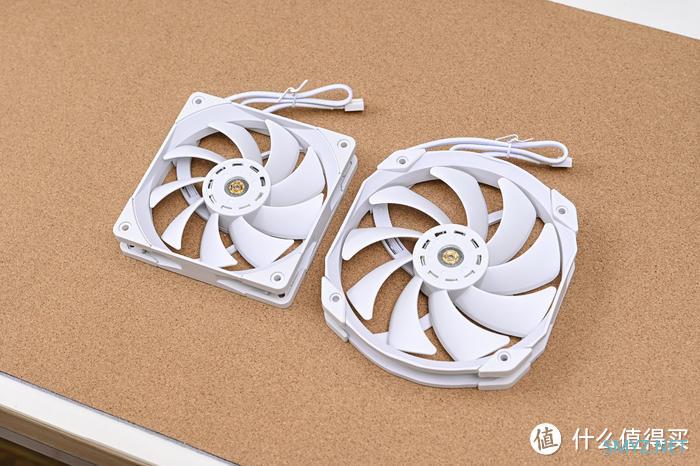

标配利民自家 TL-C12 Pro 和 TL-D14X 两款风扇，均为二次点胶动平衡设计，其中前者转速1850RPM±10%，噪音≤29.6dBA，最大风量82CFM，最大风压2.1mm H2O；后者1800RPM±10%，噪音≤30.2dBA，最大风量95.5CFM，最大风压2.25mm H2O。
相比标准版升级 5 根 8mm 纯铜烧结热管，保留传统回流焊工艺，并且引入 AGHP 技术，避免热管受到逆重力的影响，散热器本体、金属扣具背板、螺丝以及风扇扣具全部白化处理，支持 AMD AM4、AM5 及 INTEL LGA 115X、1200、2011、1700。

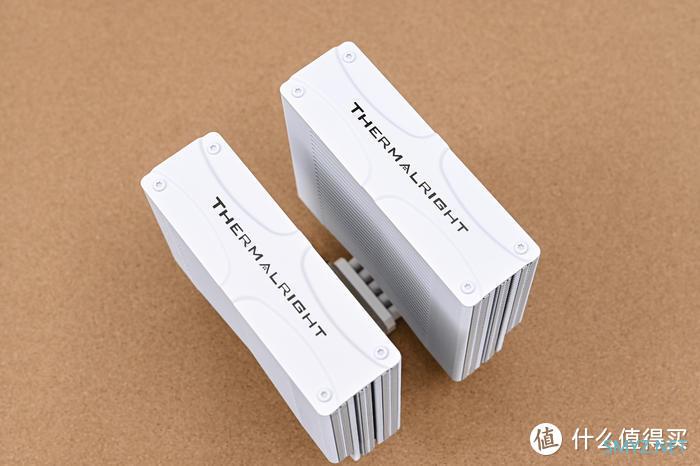

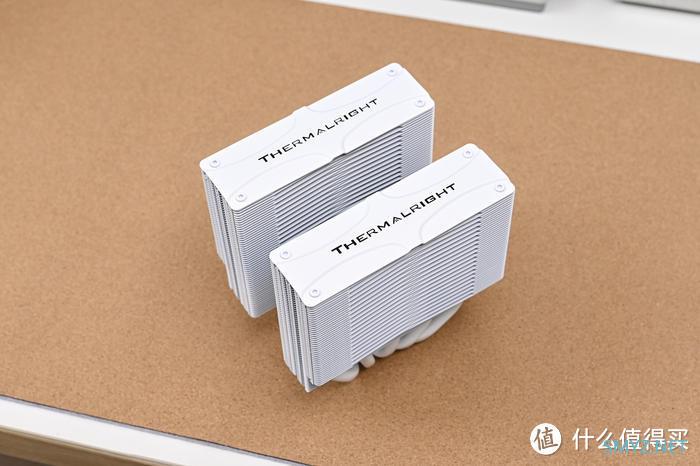

散热器本体通体白化，尺寸：140mmx121mmx158mm，双塔均配备金属顶盖，上方是利民的标识。
散热本体底部两侧缺口处理，可兼容 62mm 高的内存。

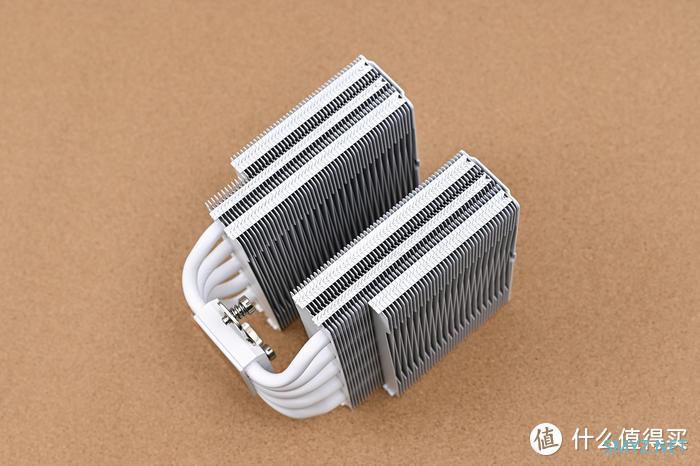

散热鳍片数量多达 106 片，散热鳍片厚 0.4mm，间隙 1.8mm。

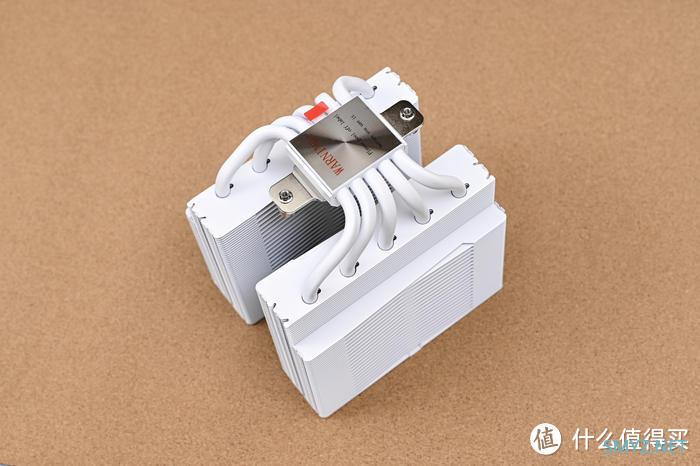

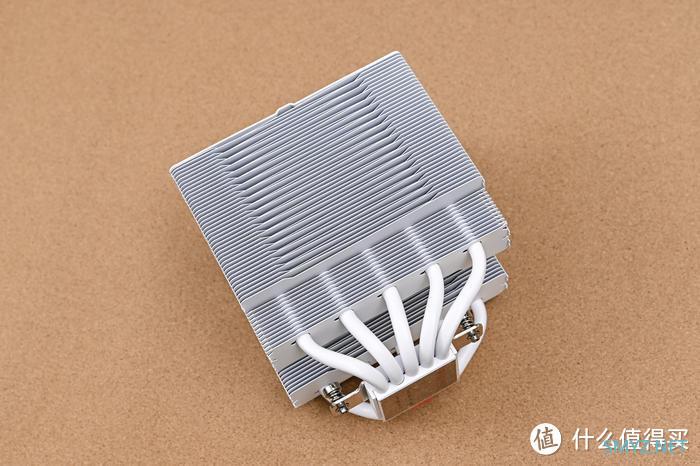

配有 5 根 8mm AGHP（防逆重）加粗热管，抗氧化涂层，热管与底座和散热鳍片均采用回流焊工艺焊接。底座采用 C1100 高品质铜材质打造，非直触式，经过了精工微雕工艺处理。

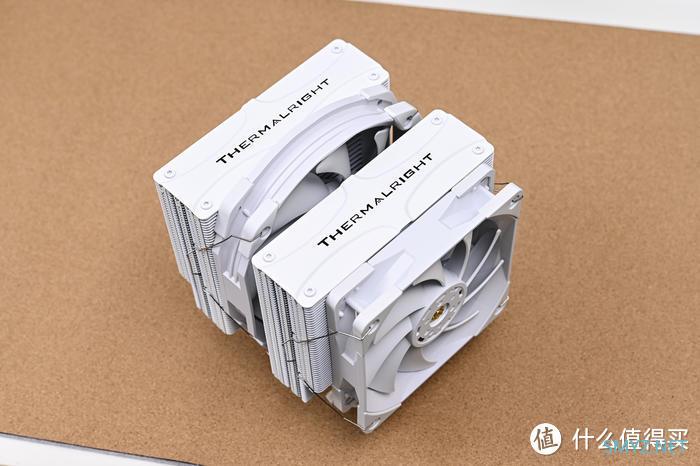

风扇和散热本体组合的样子。

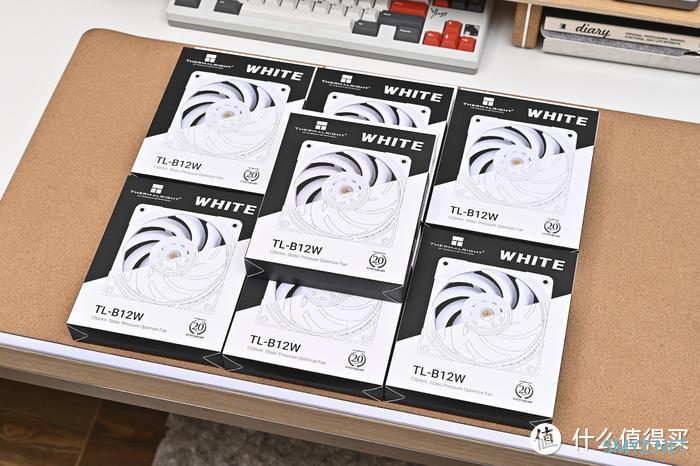

机箱风扇选择了利民 Thermalright TL-B12W。

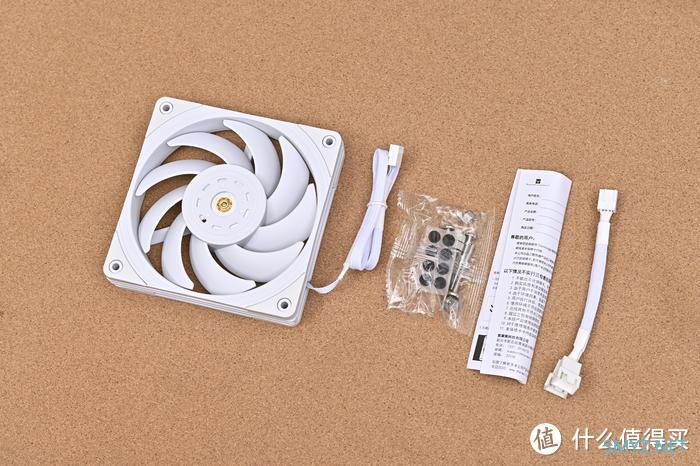

内含风扇 1 把、固定螺丝及螺柱若干、一分二风扇 4Pin 延长线 1 根，说明书 1 本。

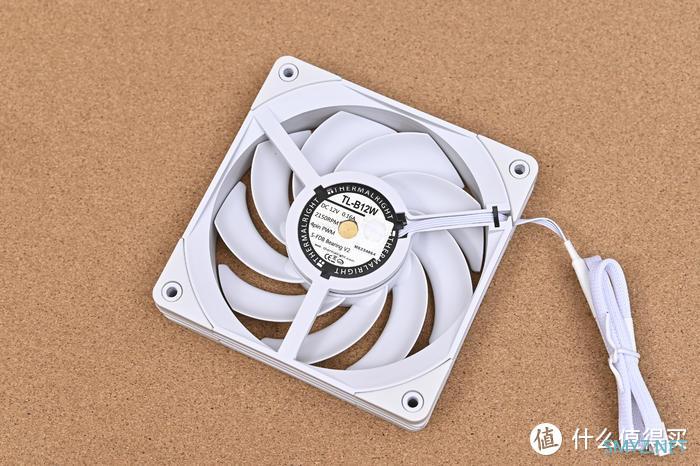

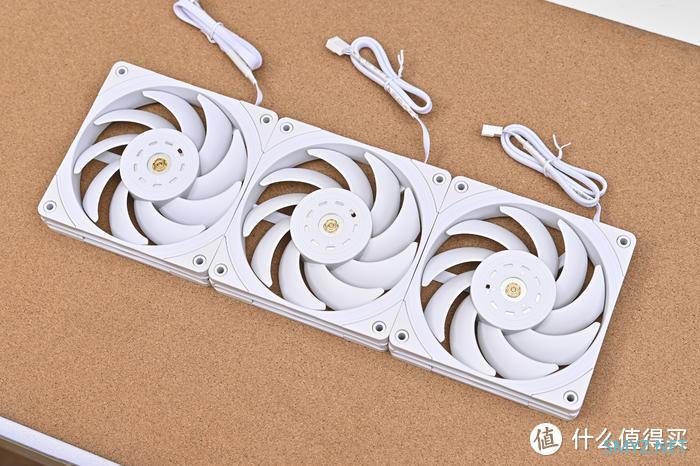

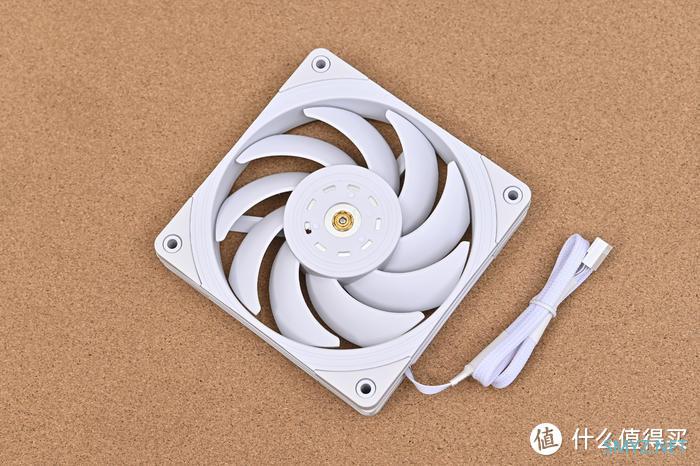

外观通体白色，涡轮扇叶，四角都有缓震橡胶，同时采用动平衡点胶 2.0 工艺，实现 XYZ 三次元动平衡校正。框架是三角对称式设计，增加 23% 有效出风面积，提升 20% 结构受压强度。
采用PBT 服务器级用料，配有美蓓亚双滚珠轴承，高寿命 10 万小时无故障运作时间，6 年质保。核心规格，均为 4PIN PWM 可调速接口，B12W 转速 2150RPM，风量 69CFM，风压 2.87mm / H2O，噪音 28.1 DBA。
