LCD驱动芯片VK1024B兼容HT系列驱动芯片，体积更小

产品型号：VK1024B

产品品牌：永嘉微电/VINKA

封装形式：SOP16

产品年份：新年份

原厂，工程服务，技术支持！ （C21-216）

VK1024B 概述：VK1024B 是 24 点、 内存映象和多功能的 LCD 驱动， VK1024B 的软件配置特性使它适用于多种 LCD 应用场合，包括 LCD 模块和显示系统，用于连接主控制器和VK1024B 的管脚只有 4 条， VK1024B 还有一个节电命令用于降低系统功耗。

特点：

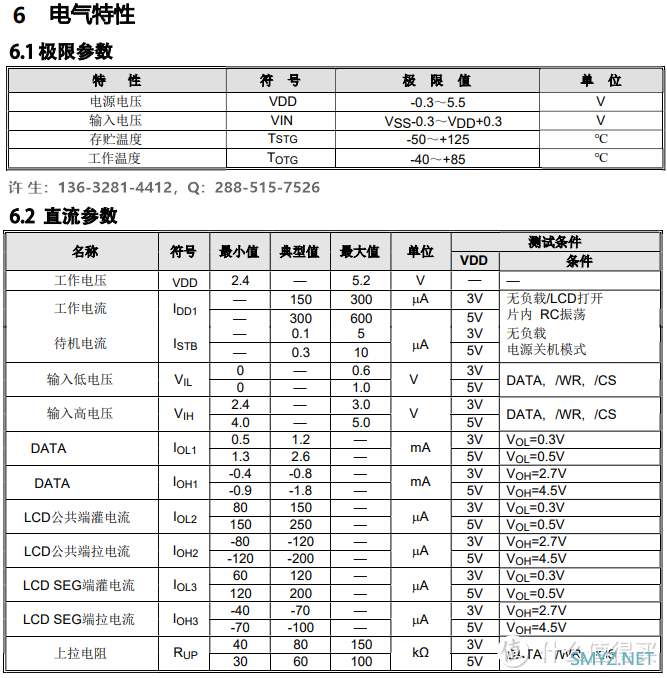

★ 工作电压：2.4V--5.2V

★ 内嵌 256KHz RC oscillator

★ 可外接 32KHz 芯片或 256KHz 频率源程

★ 可选择 1/2,1/3 偏压，也可选择 1/2,1/3 1/4 的占空比

★ 两种蜂鸣器频率

★ 节电命令可用于减少功耗

★ 内 嵌 时 基 发 生 器 和 看 门 狗 定 时 器（WDT）

★ 8 个时基/看门狗定时器时钟源

★ 一个 14 X4 的 LCD 驱动器

★ 一个内嵌的 32X4 位显示 RAM 内存

★ 四线串行接口

★ 内片 LCD 驱动频率源

★ 数据模式和命令模式指令

★ 三种数据访问模式

★ 提供 VLCD 脚位可用来调整 LCD 电压

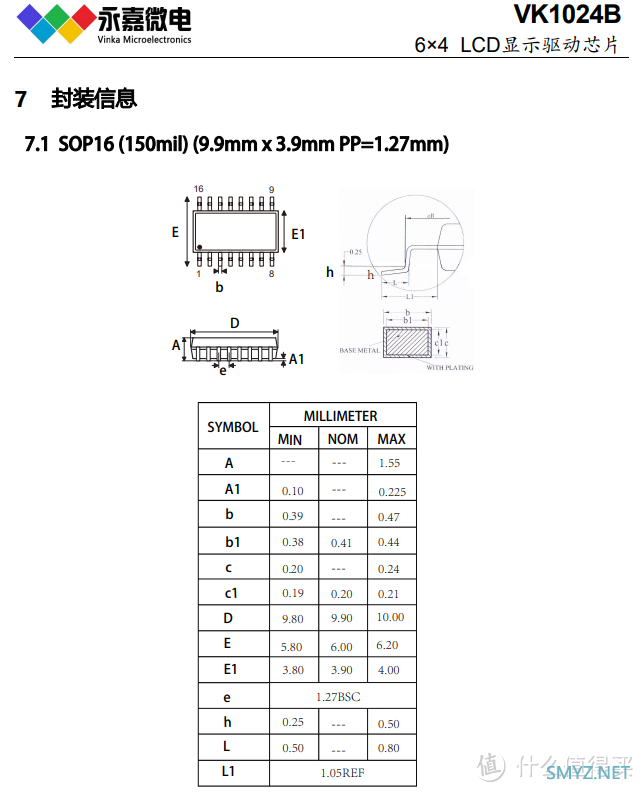

★封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

★  此篇产品叙述为功能简介，如需要完整产品PDF资料可以向许先生索取！

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2       偏置电压1/2 1/3   S0P-16

VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2   偏置电压1/2 1/3   SOP-24/SSOP-24

VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2   偏置电压1/2 1/3   SOP-28

VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2   偏置电压1/2 1/3   SOP-28

VK1088B  2.4V～5.2V  22seg*4com  22*3            偏置电压1/2 1/3   QFN-32L（4MM*4MM）

VK0192   2.4V～5.2V  24seg*8com                     偏置电压1/4       LQFP-44

VK0256   2.4V～5.2V  32seg*8com                     偏置电压1/4       QFP-64

VK0256B  2.4V～5.2V  32seg*8com                   偏置电压1/4       LQFP-64

VK0256C  2.4V～5.2V  32seg*8com                   偏置电压1/4       LQFP-52

VK1621S-1 2.4V～5.2V  32*4 32*3 32*2            偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片

VK1622B  2.7V～5.5V   32seg*8com                  偏置电压1/4       LQFP-48

VK1622S  2.7V～5.5V   32seg*8com        偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片

VK1623S  2.4V～5.2V   48seg*8com               偏置电压1/4     LQFP-100/QFP-100/DICE裸片

VK1625    2.4V～5.2V  64seg*8com                偏置电压1/4    LQFP-100/QFP-100/DICE

VK1626    2.4V～5.2V  48seg*16com              偏置电压1/5    LQFP-100/QFP-100/DICE

(高品质 高性价比：液晶显示驱动IC  原厂直销 工程技术支持！)

(所有型号全部封装均有现货，欢迎加查询13；63；28；14；41；2许生)

高抗干扰LCD液晶控制器及驱动系列：

VK2C21A  2.4～5.5V  20seg*4com  16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28

VK2C21B  2.4～5.5V  16seg*4com  12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24

VK2C21C  2.4～5.5V  12seg*4com  8*8           偏置电压1/3 1/4   I2C通讯接口    SOP-20

VK2C21D  2.4～5.5V  8seg*4com   4*8           偏置电压1/3 1/4   I2C通讯接口    NSOP-16

VK2C22A  2.4～5.5V  44seg*4com                  偏置电压1/2 1/3   I2C通讯接口    LQFP-52

VK2C22B  2.4～5.5V  40seg*4com                  偏置电压1/2 1/3   I2C通讯接口    LQFP-48

VK2C23A  2.4～5.5V  56seg*4com  52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64

VK2C23B  2.4～5.5V  36seg*8com                   偏置电压1/3 1/4   I2C通讯接口    LQFP-48

VK2C24   2.4～5.5V  72seg*4com 68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口 LQFP-80

超低功耗LCD液晶控制器及驱动系列：

VKL060   2.5～5.5V  15seg*4com         偏置电压1/2 1/3   I2C通讯接口   SSOP-24

VKL128   2.5～5.5V  32seg*4com        偏置电压1/2 1/3   I2C通讯接口   LQFP-44

VKL144A  2.5～5.5V  36seg*4com       偏置电压1/2 1/3   I2C通讯接口   TSSOP-48

VKL144B  2.5～5.5V  36seg*4com      偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：

VKS118   2.4～5.2V  118seg*2com           偏置电压 --       4线通讯接口   LQFP-128

VKS232   2.4～5.2V  116seg*2com           偏置电压1/1 1/2   4线通讯接口   LQFP-128
