先说句题外话，有一段时间没在ZDM写帖子了，发现正文里都可以插入视频而且自动保存草稿了。不断改进就是好事，不错不错，哈哈。
背景介绍：

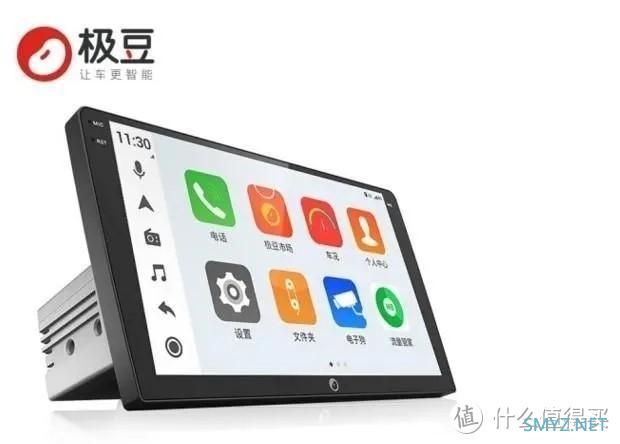

本文主人公是一台2016年购买的安卓车机，叫极豆车机，花了3k+买的D1S顶配。当时的硬件配置、系统调教、UI等等都是上乘货了。从第3年开始，这台机器会在盛夏较频繁的死机、黑屏，摒到第6年换了配置好很多的带鱼屏车机。别问我为啥不换车？问就是经济环境不好，尽量节约。番外篇：自己动手换车机

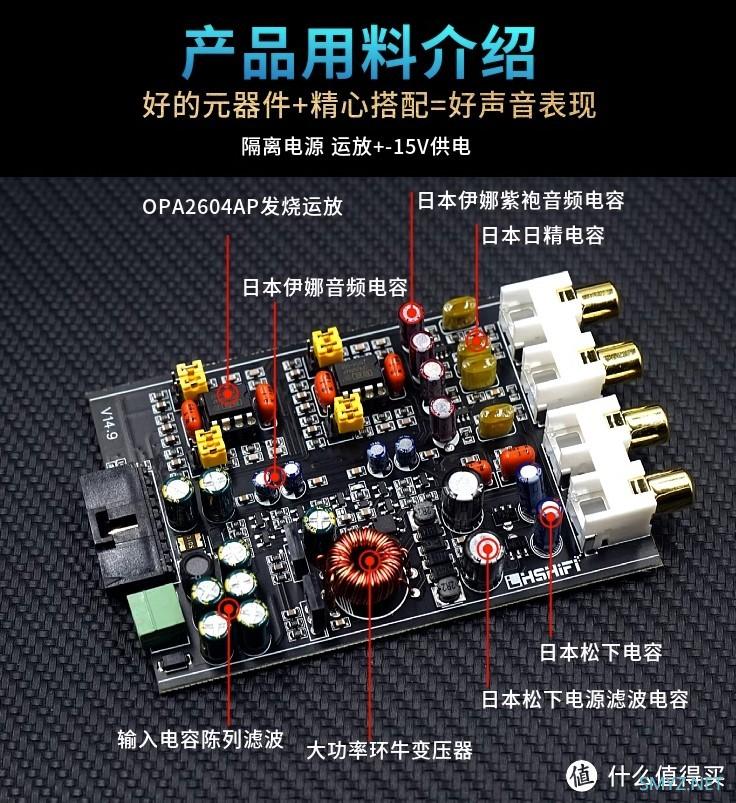

几年前，极豆老板和小姨子跑。。。哦不是，是去找主机厂合作了 当年为了极豆车机能搭配加装的功放和升级了的扬声器，是花了400多大洋，把这台车机快递到云南淘宝卖家那里，磨过机的（加装更好的解码芯片组并引出4路RCA输出）。因此我标题里提到弃之可惜，毕竟机子的4路低电平输出效果是杠杠滴。

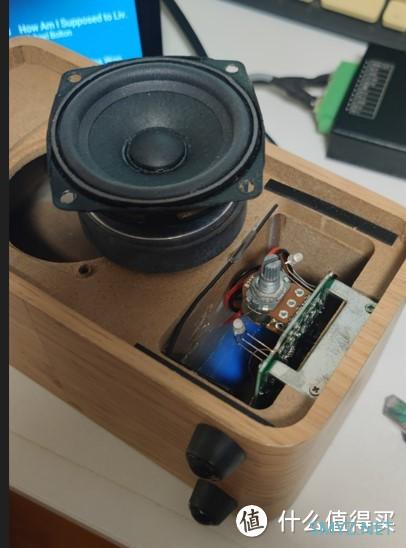

看不懂没关系，知道在百元价位里很牛逼就行了 之前看到过网上有车机（老式CD机为主）改播放器的，淘X，拼夕夕上面也有买木盒的现成方案，到手就能用。但方案不适合我这台机子，原因如下：
1.我是为了继续使用高品质低电平RCA口输出的，网上给安卓触屏机的现成方案都是走高电平线路的，两者音质差的不是一星半点。
2.木材不是做播放器、功放等电器的理想材质，散热和油漆都是问题。
3. 价格比较“离谱”，一块简单的电路接线板，一个毫无技术含量的立方体木盒挖2个洞，竟卖到150元以上。之后在淘宝上面看到透明亚克力板方案的，但其成品或定做价格更贵，遂作罢。外壳用什么材料和方案先放一下，先搞其它部分。
信了网上的一个评论--车机需要10A以上才能稳定拖动，先40元买了一个做工用料较好的12V15A电源/变压器把机器点亮，事后证明这个变压器配置买高了即买贵了。因为实测成品使用时（所有内部电器都打开并正常运行）时，功率才15W不到。所以5A-10A之间的绝对够用了，价格也就20元上下。我之后家里翻出了一个12V5A电源，稳定拖动车机一点问题都没有！
点亮车机是第一步

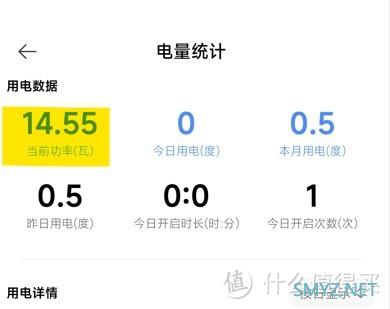

运行了十几分钟，每次看都是15W上下
在实操前，该捋一下思路了：
1. 目的是废物利用，能省则省，能用家里拆机件就不买新的。2. 和家里老式AV功放配合使用，快速且方便地欣赏NAS里无损音乐时不用开蓝光播放器（实际上我还没买，哈哈）、电视机、播放器盒子（实际上我也没有）之类的电器。
3. 配合AV功放输出的音质可以碾压手机蓝牙输出小音响、小爱同学等简易操作但音质超渣的播放设备。
4. 盒子里也装扬声器，盒子体积小巧可以拎起来就带去其它房间脱离功放临时使用。
总结一下，即是要做到：比我能打的比我贵好多，比我便宜的没有我能打。

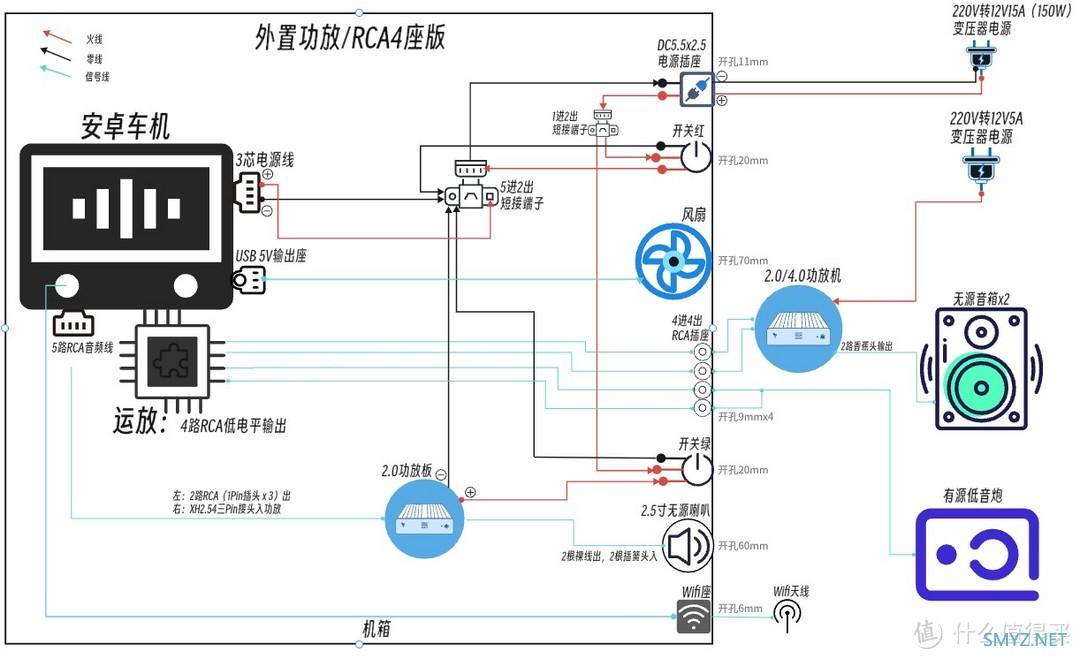

根据上方的大纲，把思路画了简易接线配置图：
实操时看图有帮助
零配件：

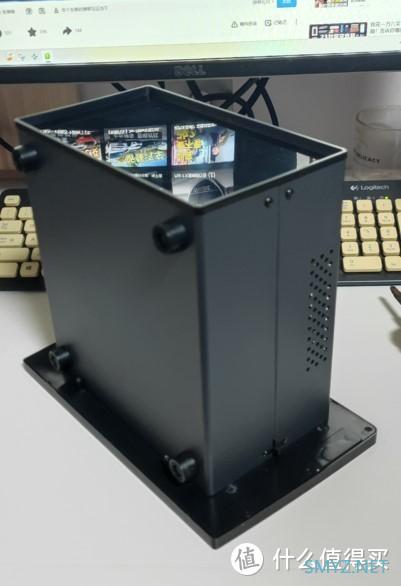

1. 机壳偶然中搜到了这只理想中的壳体：外观美观工整、方便加工安装、散热好做工扎实，和车机安装面尺寸接近，最主要比起之前两款价格还很合理，才60元。看商品评价，别人都是做仪器仪表小电柜使用的，就我一个人不务正业是做音响的，哈哈。

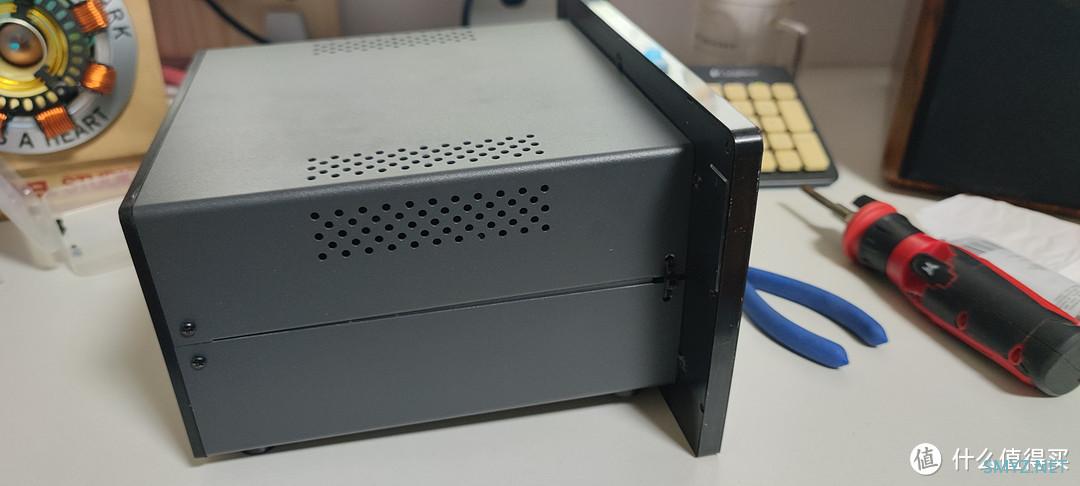

尺寸刚好，严丝合缝
3. 扬声器防护罩

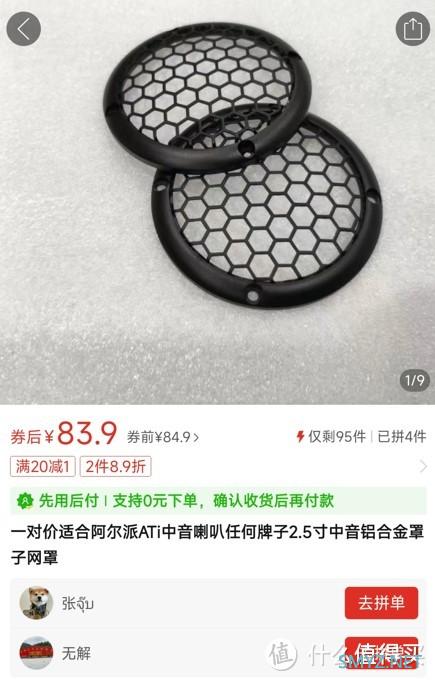

2.5寸类方形的防护罩真心不好找，淘X和拼XX搜了一个遍，只有一款超级溢价的或许合适：
这基材是用金子做的还是表面处理是用金子做的？话说稻草绳绑在大闸蟹上就卖出了大闸蟹的价格。我逆向思维一下，去找形状结构类似喇叭罩但是应用在生活中寻常场合的产品。功夫不负有心人：

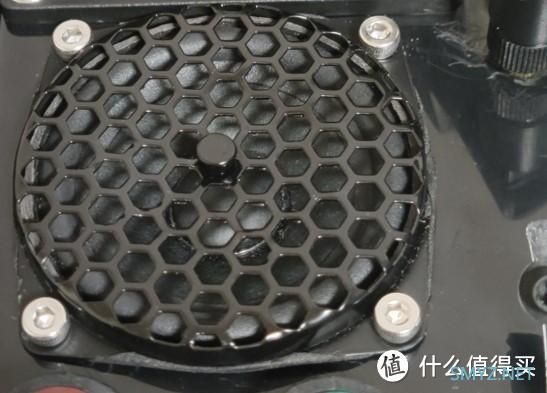

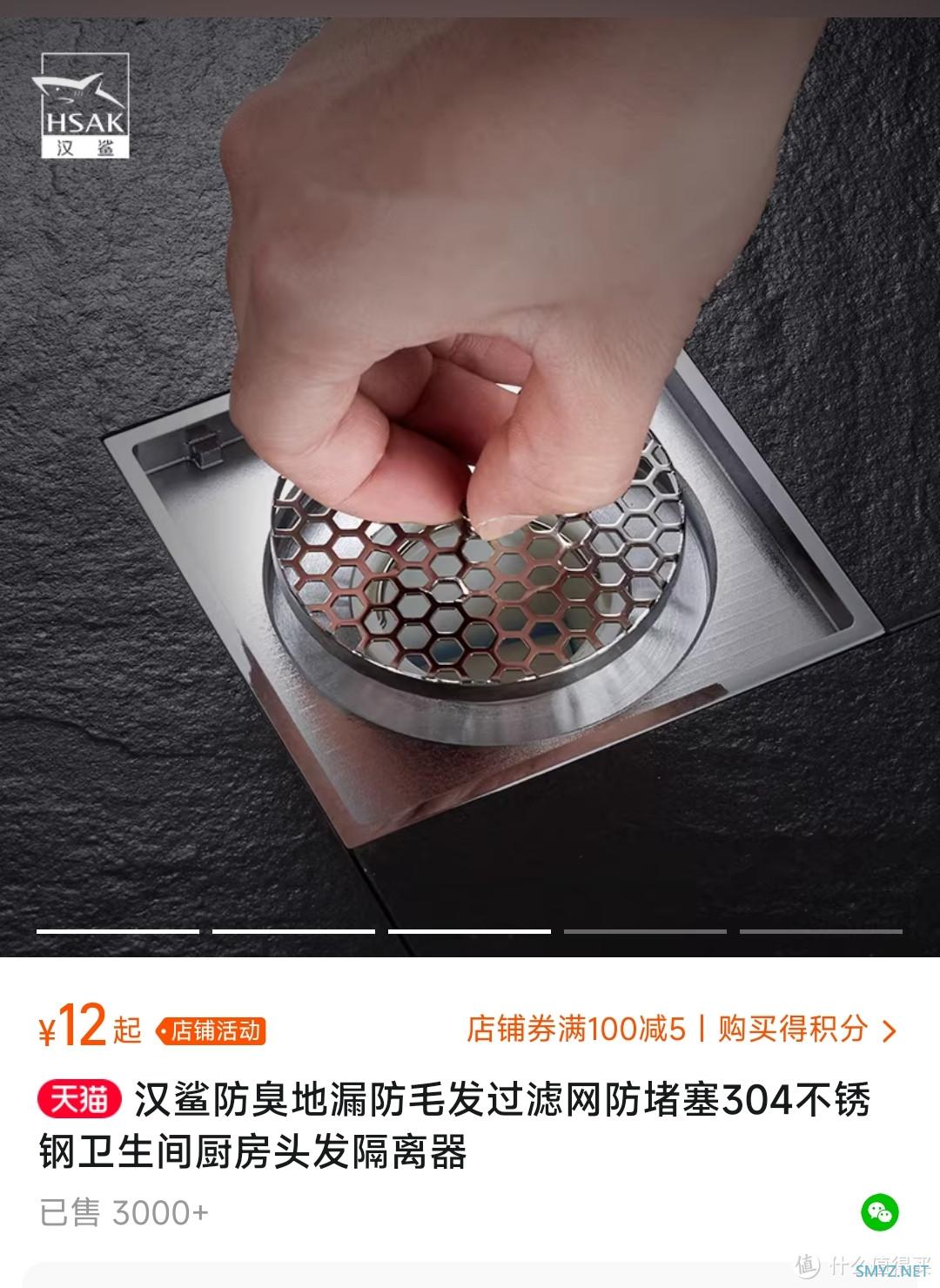

严丝合缝，像是定做尺寸一样的图中产品看起来是否很眼熟？其实每家每户都有这个产品，公布答案：
价格只是前者的一个零头4. 风扇
买的寻常的电脑机箱风扇，测试时发现风扇通电，喇叭就有电流噪音。我知道是音频信号线受干扰了，改用车机自带USB输出线（是屏蔽线材质）取电，噪音问题立马消失了。

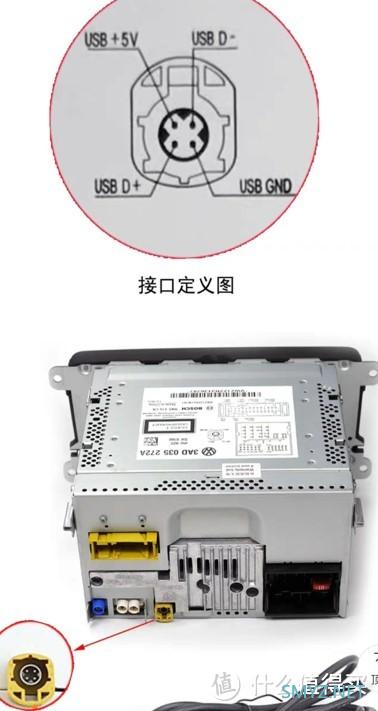

带屏蔽层的USB线及端口

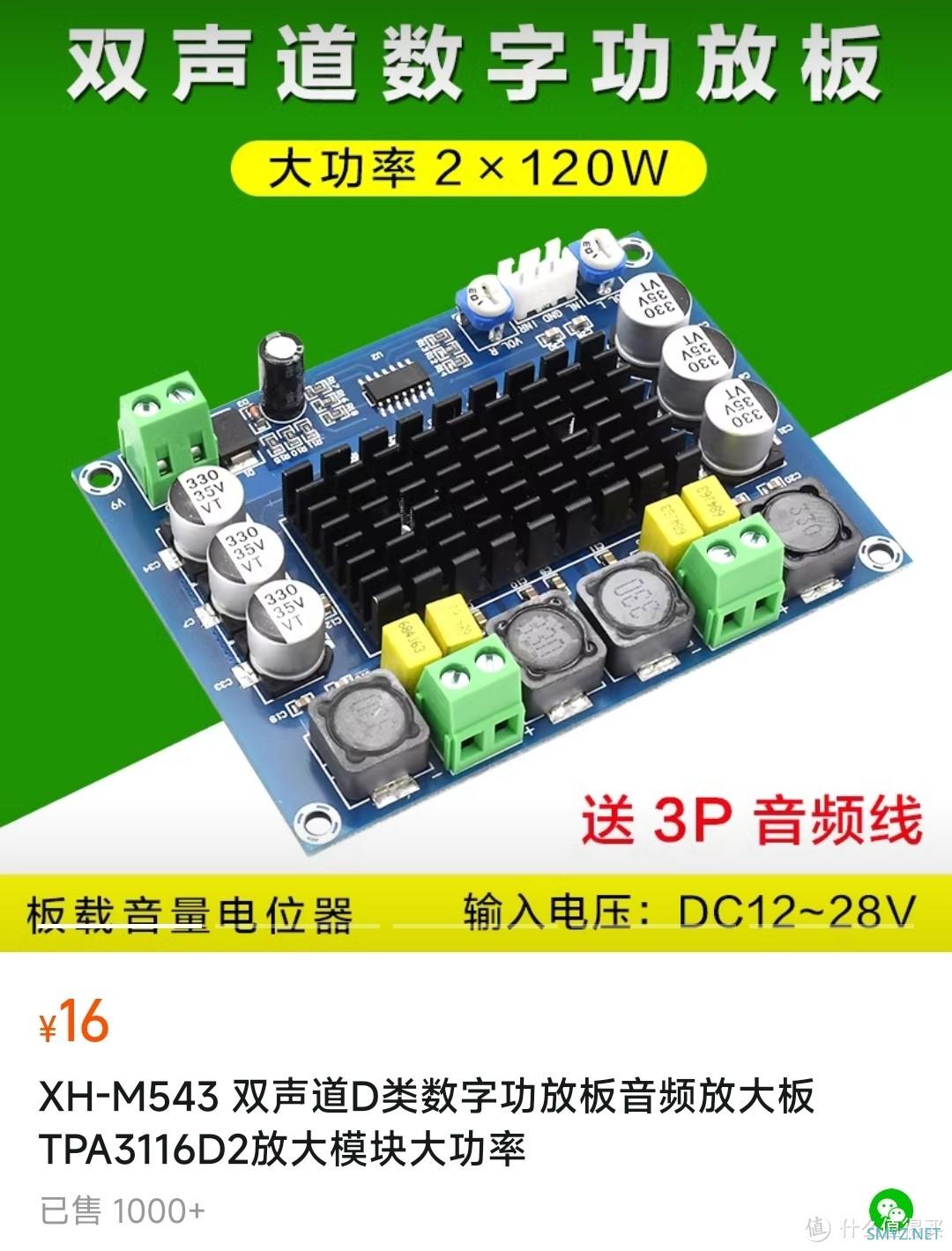

5. 功放板
是给铁盒上的2.5寸小喇叭用的，这喇叭已经是方案中音质最短板了。因此功放板选芯片发热小、运行稳定的方案即可，价格越便宜越好。买了下方16元这款，做工和用料值得这个价格。国产3116芯片懂的都懂。
120W是虚标的，但拖动2个小喇叭绰绰有余6. Wifi天线和其设置

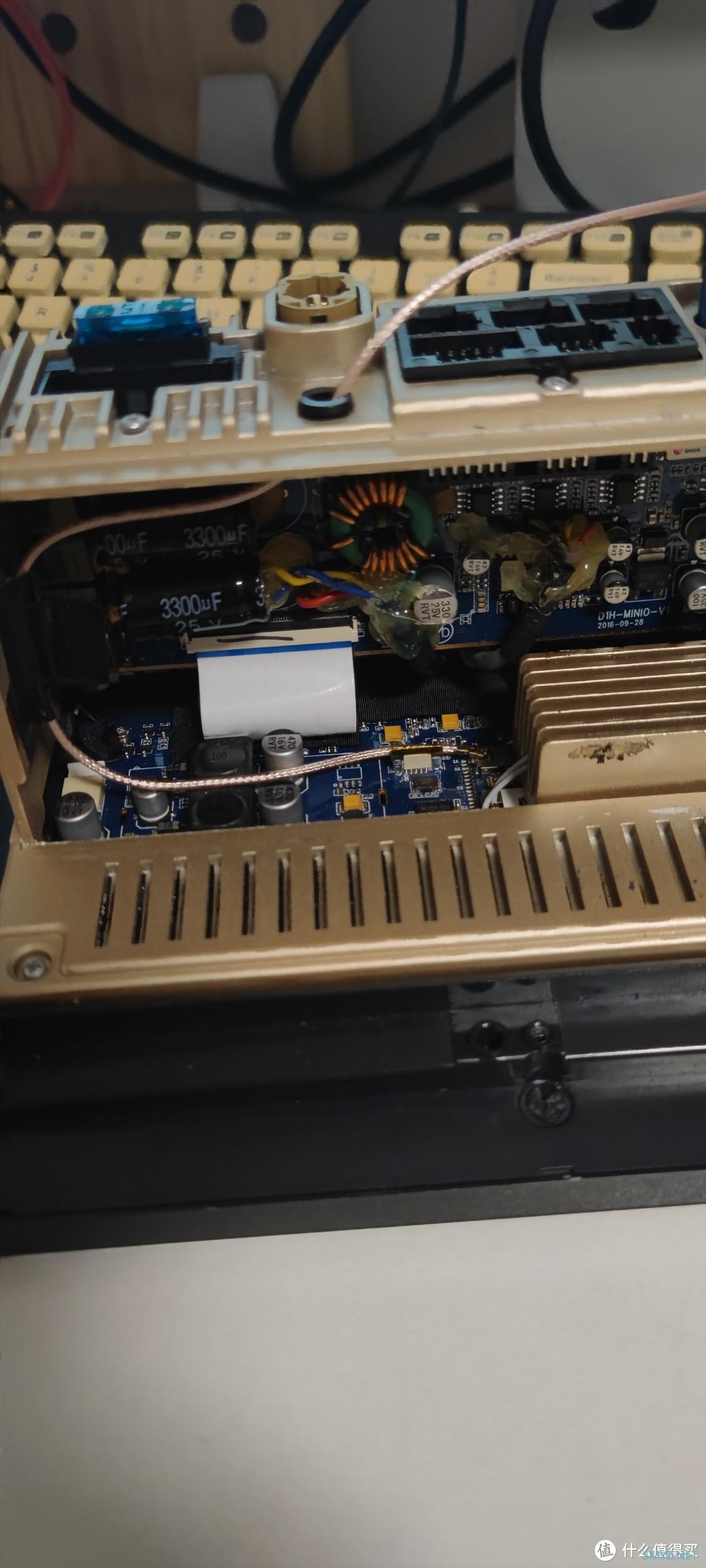

改家用时，由于各种条件限制和配套硬件问题，原先多样的信息交互和联网方式：蓝牙、USB线、SD卡、4G电话卡等等，只剩下Wifi满足条件了。调试过程中发现Wifi速度慢到令人发指，只有几十Kb/S。认为是Wifi天线不够好，于是购买了大增益天线。拆原机Wifi天线时发现这货竟然TMD是一条导线从天线胶壳内一路捅到电路板上的，即在机壳端口面没有螺丝螺母拧紧的配合方式。只好又去买了一根Iptx线，带屏蔽保护的。 iptx头子太微小，屏蔽线很硬又有弹性，使得安装过程比较辛苦。

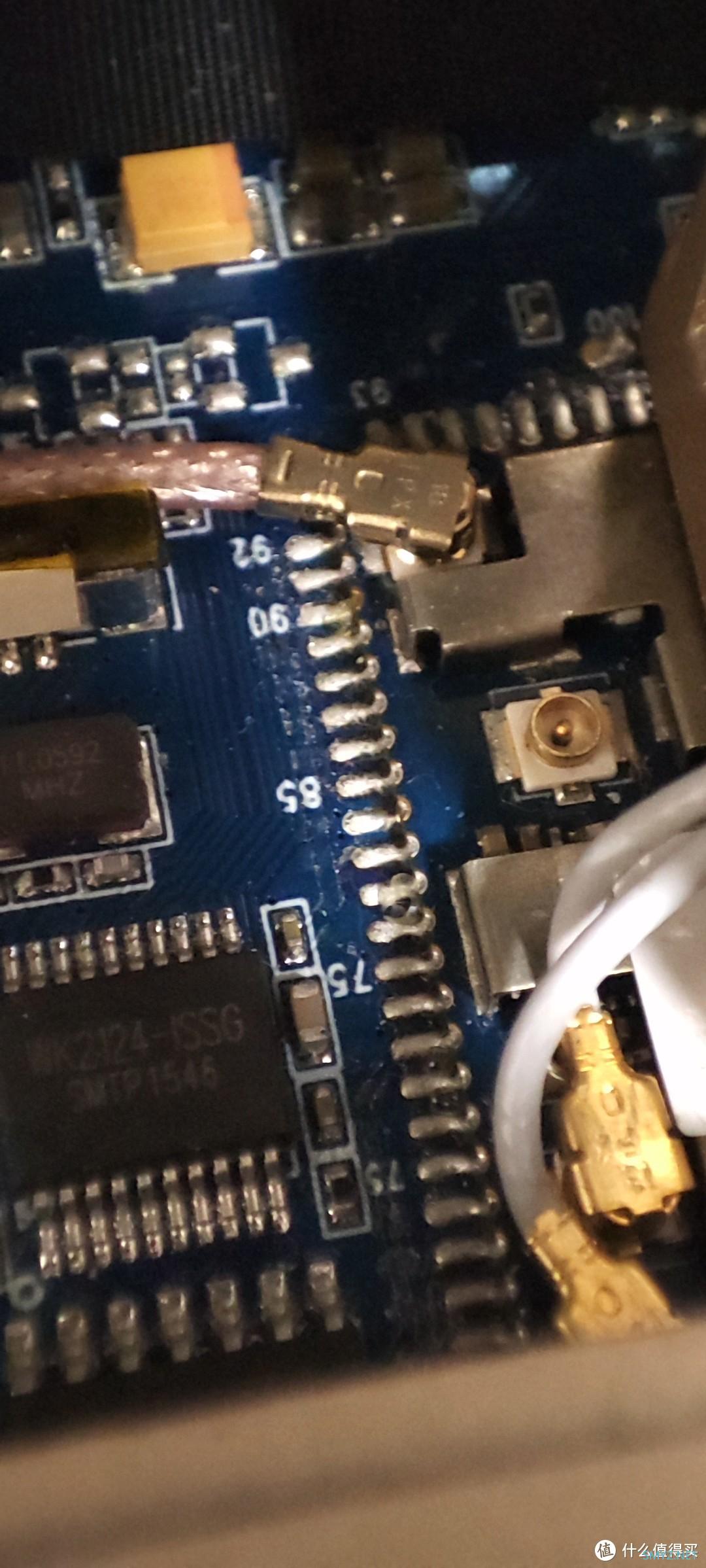

堪比针线活
微距效果

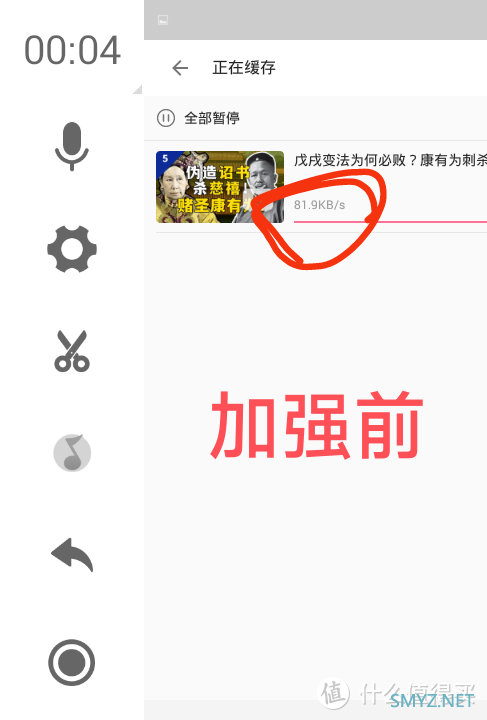

加强天线以后，连接信号强度是够了，但下载速度还是上不去啊？！

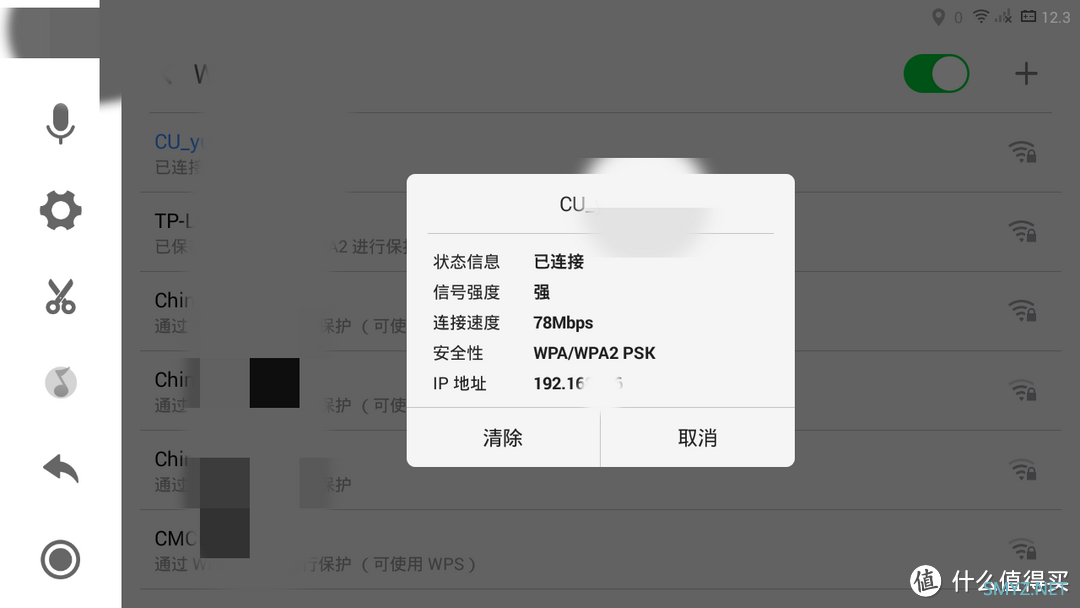

连接强度非常好
无语
网上查了车机wifi相关帖子，却在一个电脑wifi使用经验帖里找到了答案。原来要在设置--wifi设置--无线适配器属性配置---把2.4G或5G的无线模式，选择一个确定的值，而不选择自动分配。这种原因和解决方法很妖怪，我不能理解，但无线传输速度确确实实提升了很多。有懂行的小伙伴们请科普一下。

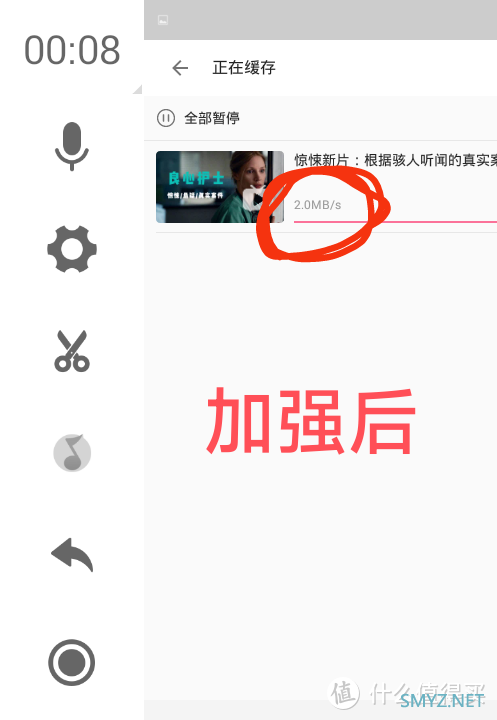

速度上来了
剩下的都是一些小型接插件，比如电源开关、电源插座、RCA插座等等，没太多好讲的。因为要配合15A电源输入，选的这些零配件的做工和用料都比较到位。
组装过程：
接线图有了，零部件全部到货后，便可以开始组装了：以非定做、直接买的成品铁盒来说，尺寸已算很合适：
外壳选得好子零件和线路装盒前，先测试一遍，确保各个电器零件正常工作：
盒外测试

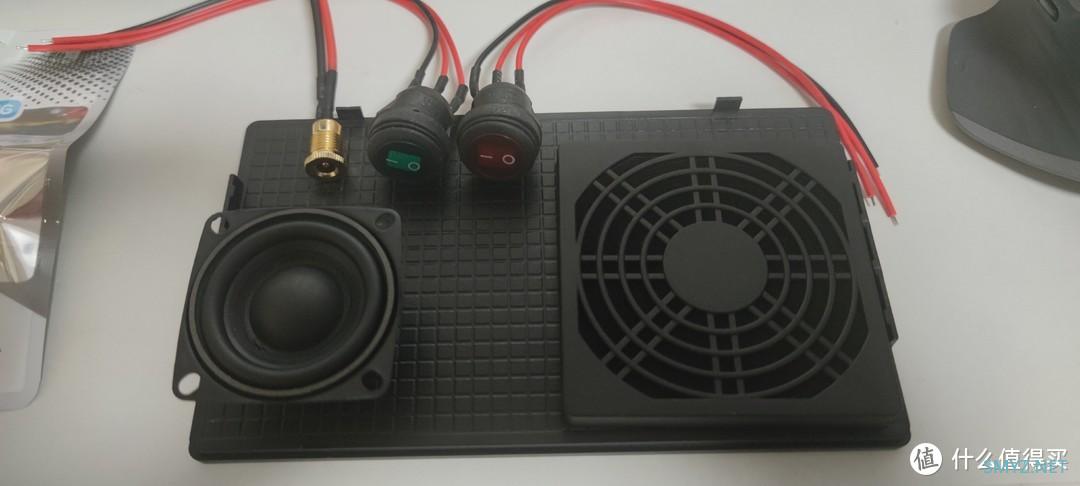

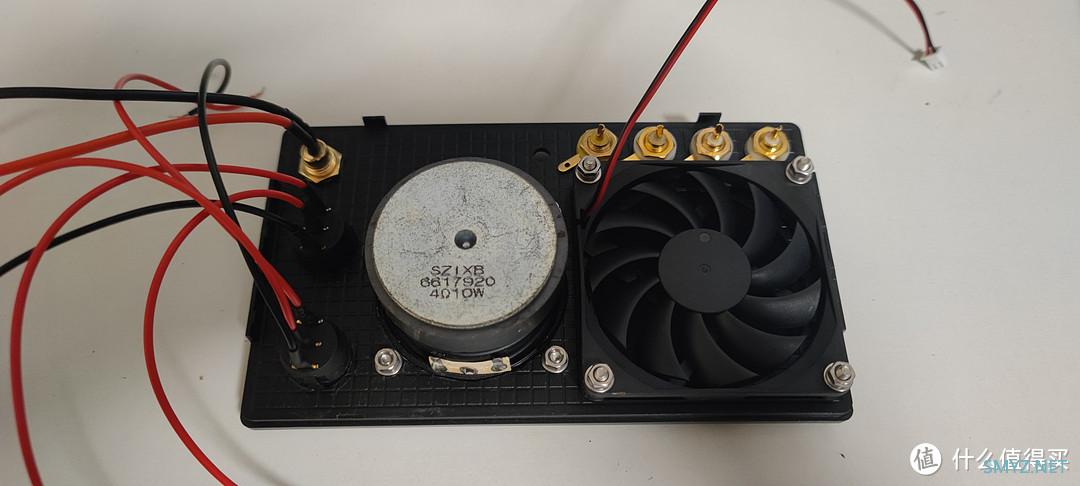

确认各零件在背板上的安装位置：

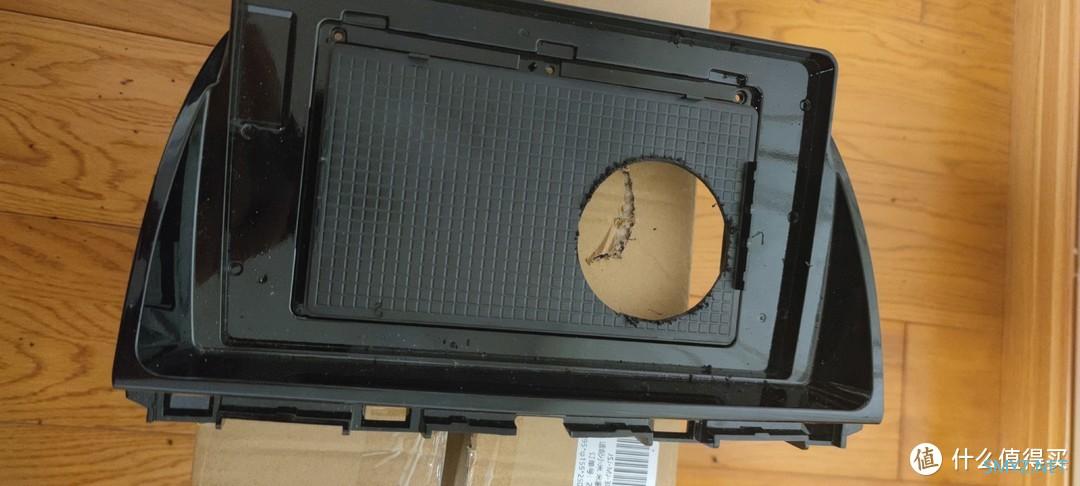

摆排，确定零件安装位置车机框用来做钻孔置具很合适：
打孔时需要有一个平稳、安全的基座背板用料厚道，足足有4mm厚度。

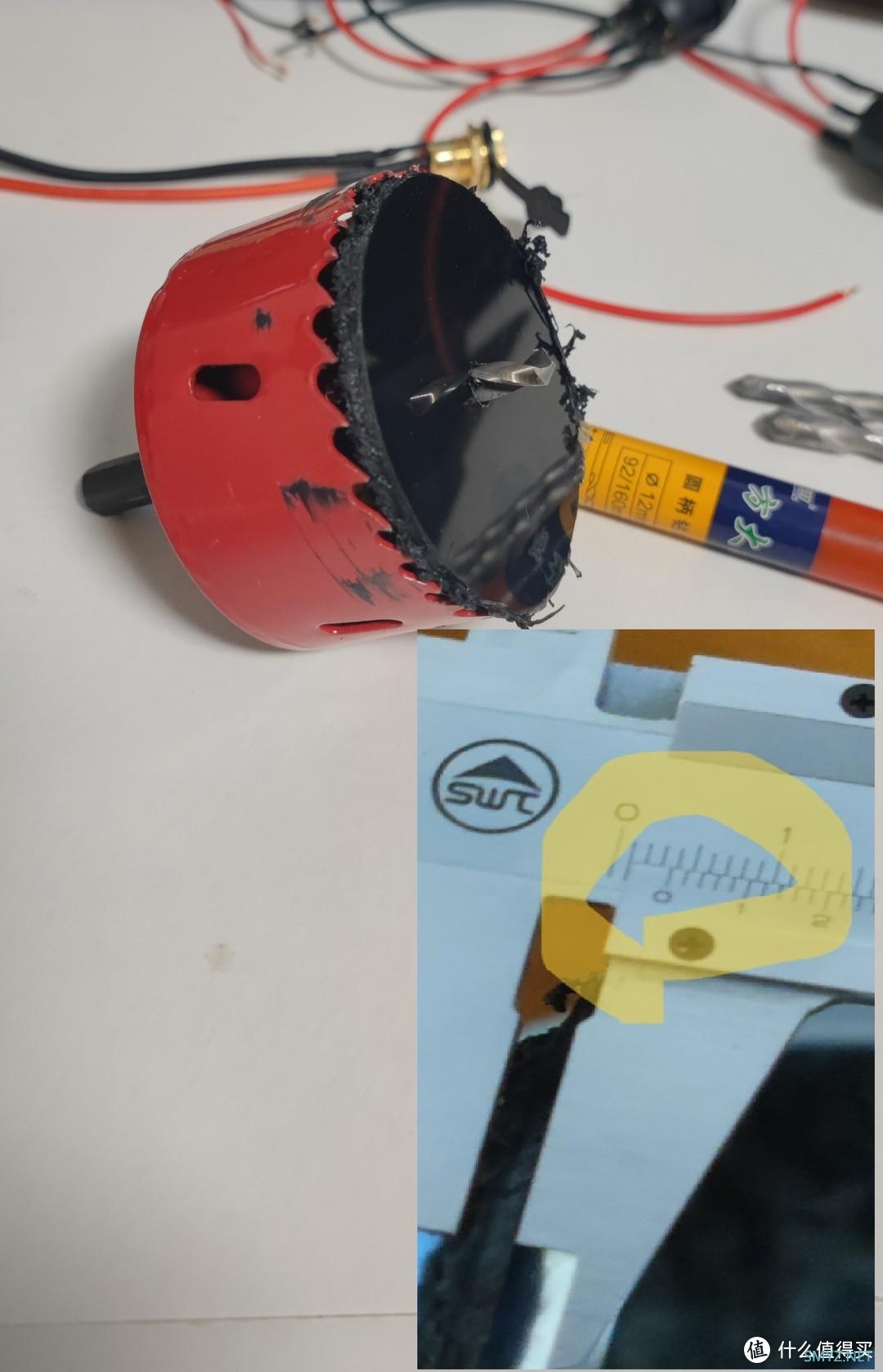

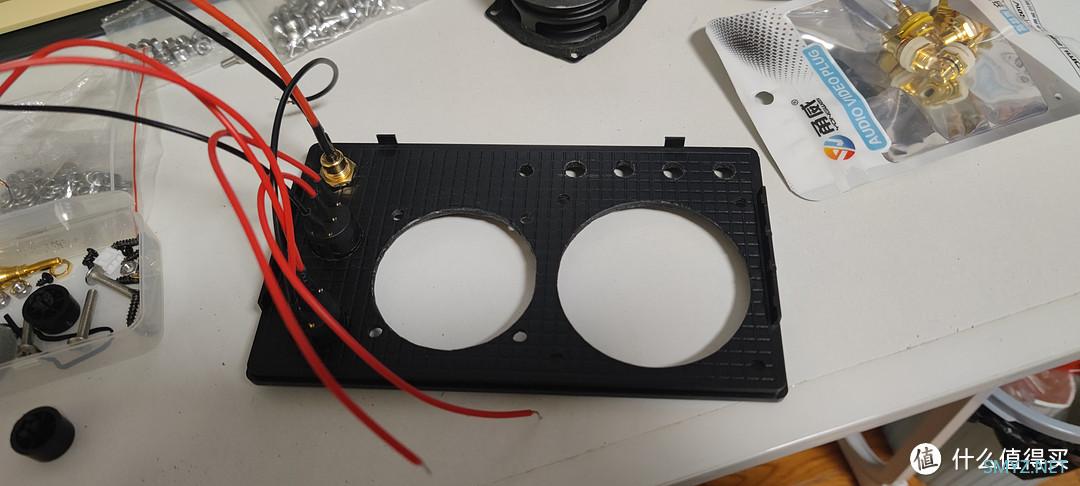

打孔器好用，多多上买的φ70mm的，到手才7元。这里吐槽一下门口的五金店，φ40mm的卖我28元，太黑了！

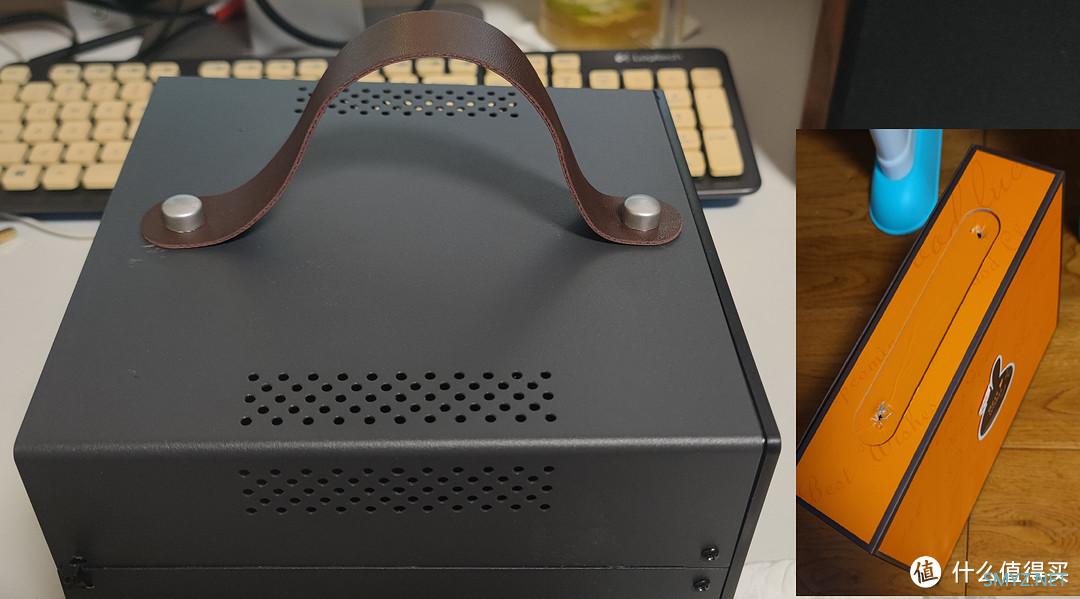

把喜饼盒的把手拆了再利用
把喜饼盒的把手拆了再利用
把喜饼盒的把手拆了再利用
把喜饼盒的把手拆了再利用

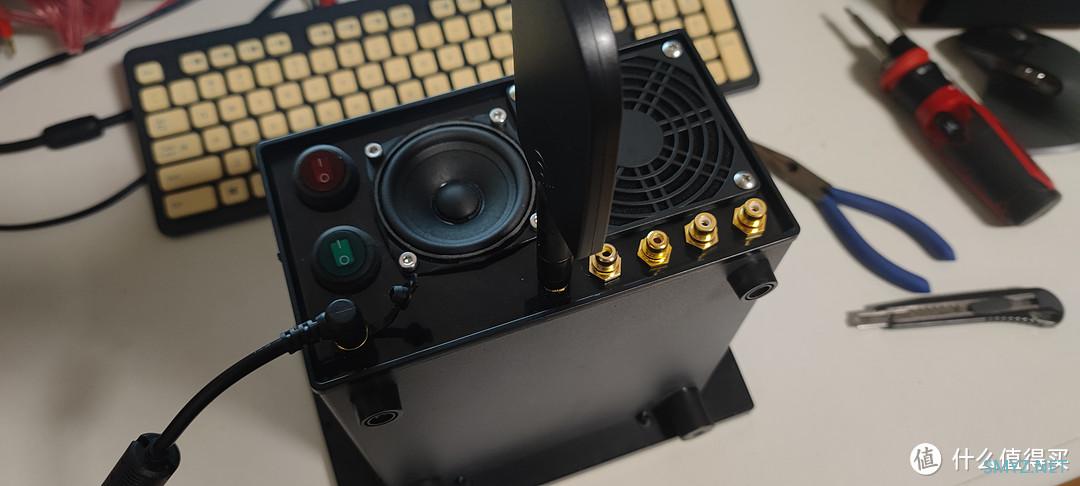

把喜饼盒的把手拆了再利用来看看初步装机效果：
基本完工，符合预期

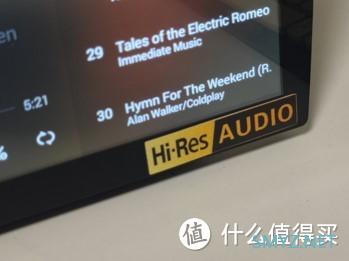

贴一张HiRes的小金标，自我陶醉一下，哈哈。

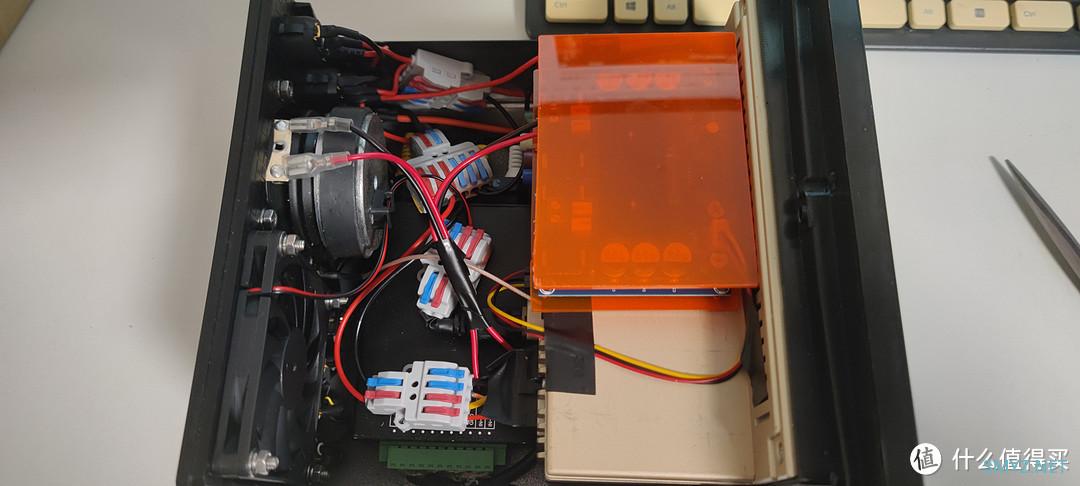

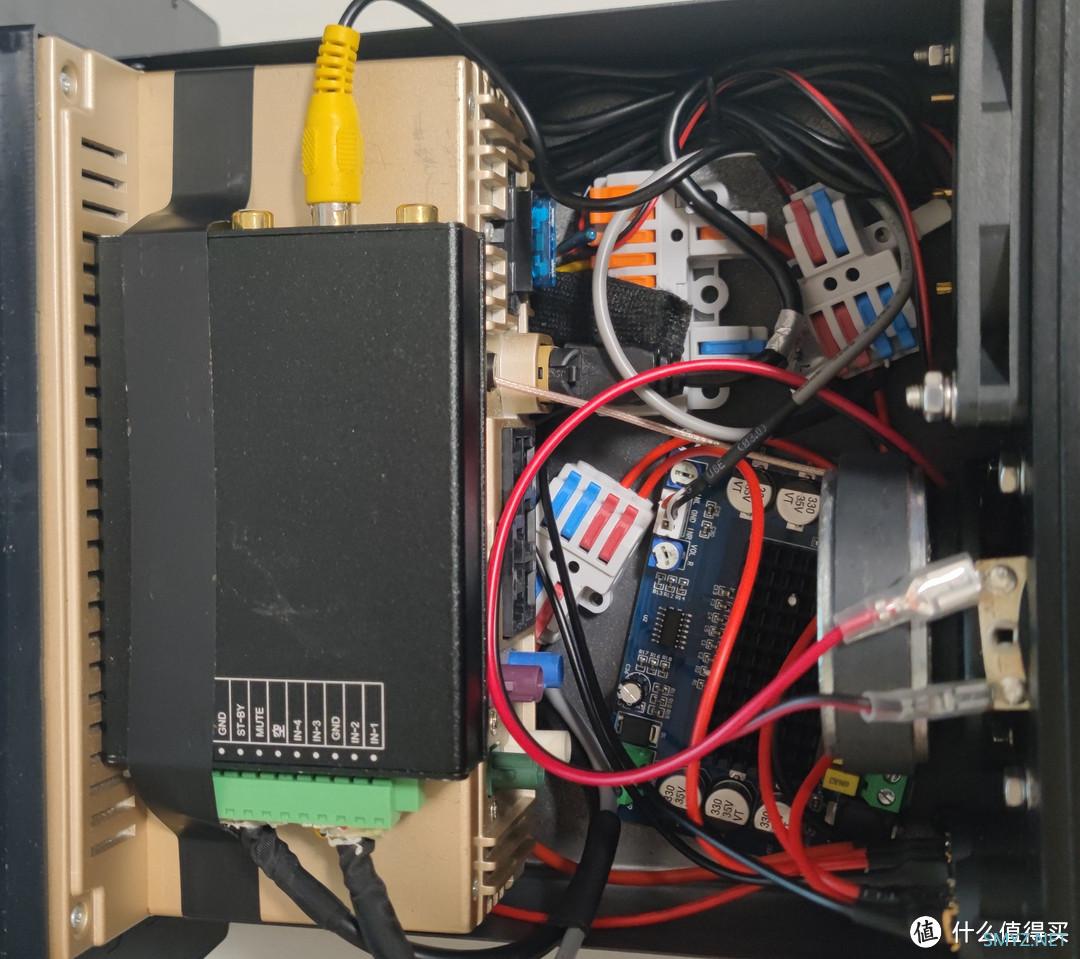

金标上机以后，音质立马提升了十几倍内部排线太乱了：
乱炖式排线初步理线后:
感觉清爽多了
再来看看和老式AV功放搭配的效果：
效果理想
看着我这台自己升级的多功能机，恍惚间有NAD的影子了。当然性能是比不过的，毕竟价格只有同功能NAD的5%。
回到文章标题，这一台有着视音频本地和网络播放、解码、功放、扬声器等多功能的机器该怎么定义呢？
想了想，就叫它JiDou Car Pad Pro Max吧。
End.
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
