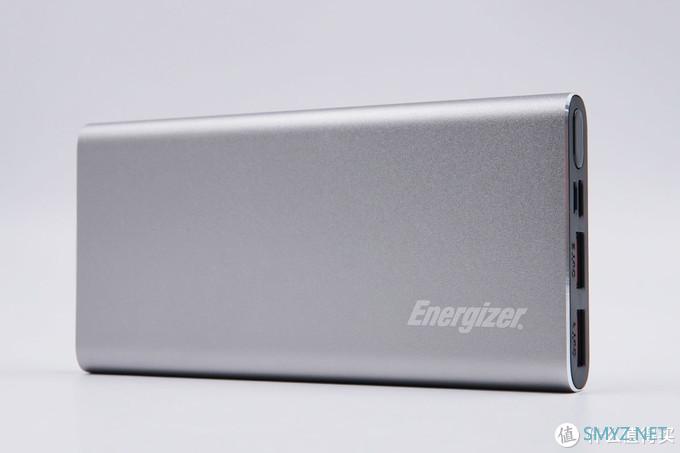

Energizer劲量最早成立于1896年，是一家来自美国密苏里州的电池、手电筒品牌。今天要给大家带来的这款拆解，就是Energizer的一款移动电源，内置10000mAh电池，支持QC、PD 18W快速充电。并且采用金属外壳，搭配磨砂质感的表面处理工艺，本身质感十分不错。
现在我们一起来对这款产品进行拆解，看看它的内部都采用了哪些料。

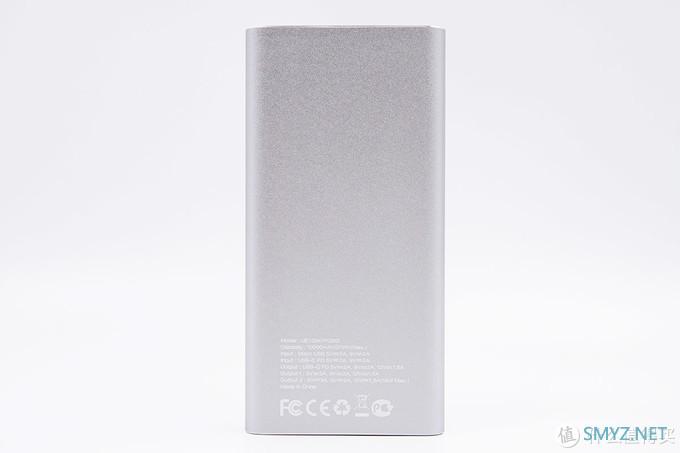

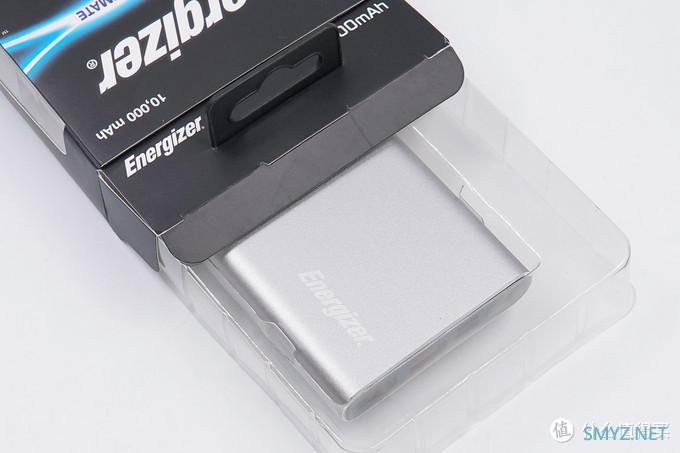

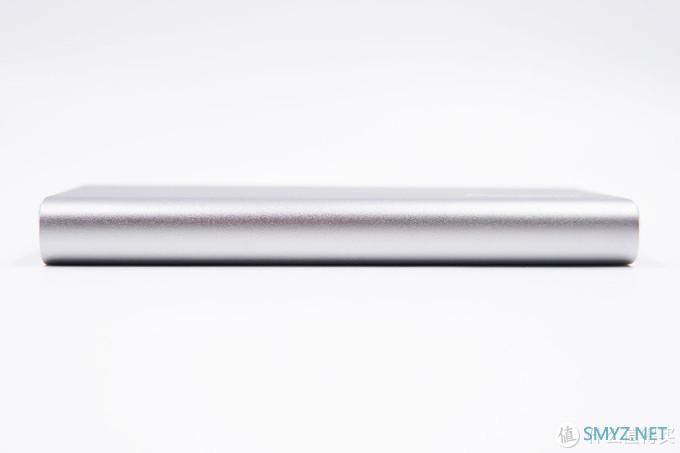

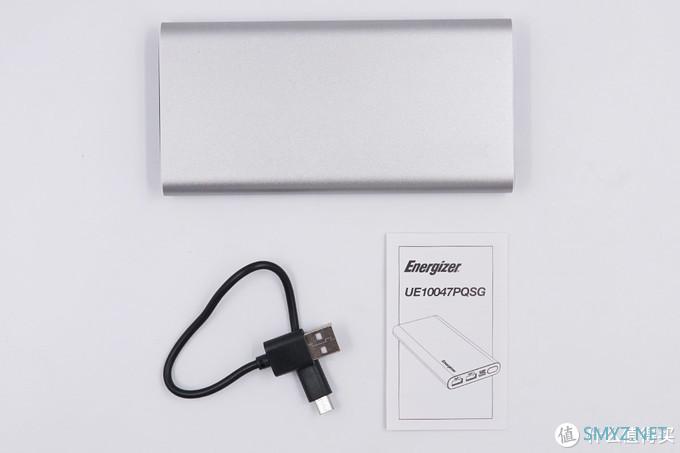

一、Energizer QC+PD 18W 10000mAh移动电源开箱
二、Energizer QC+PD 18W 10000mAh移动电源拆解

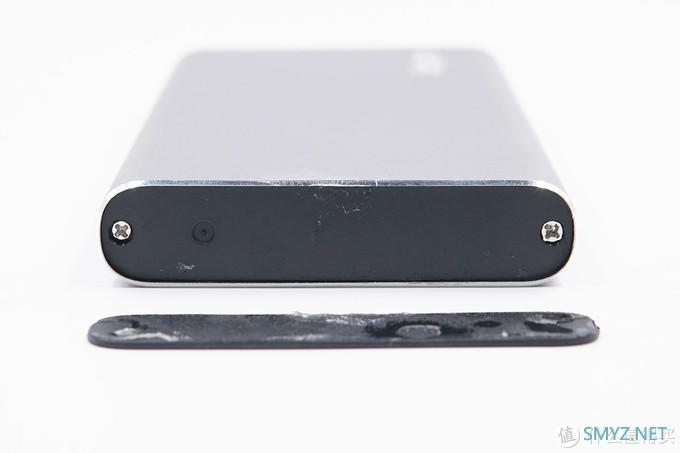

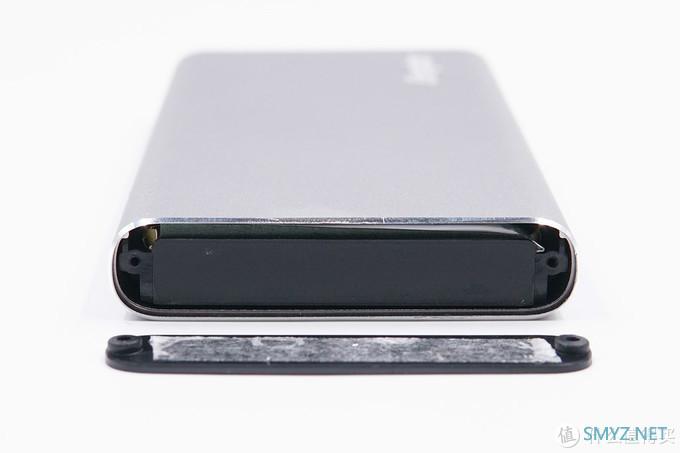

先取下底部的端盖，里面是两根螺丝固定一个盖子。

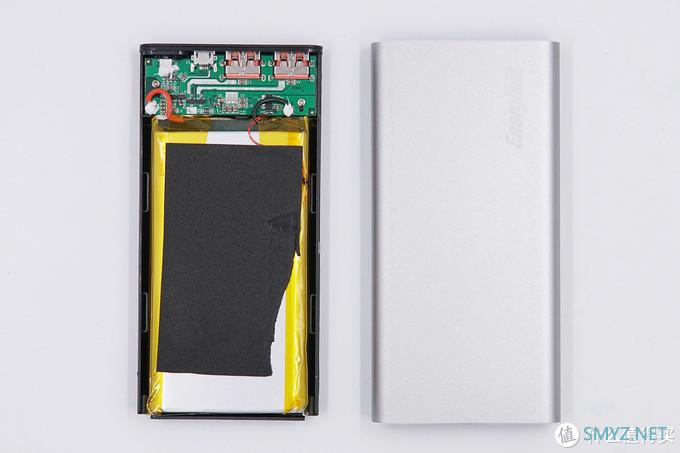

取下盖子，可以从底部推出移动电源机芯。

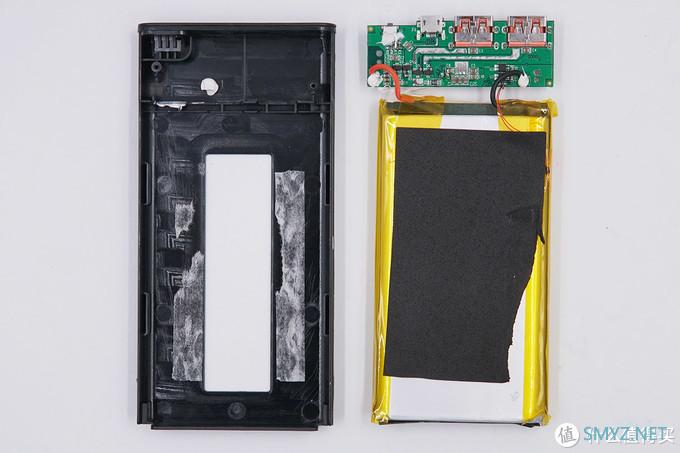

电芯上面有泡棉填充空隙。

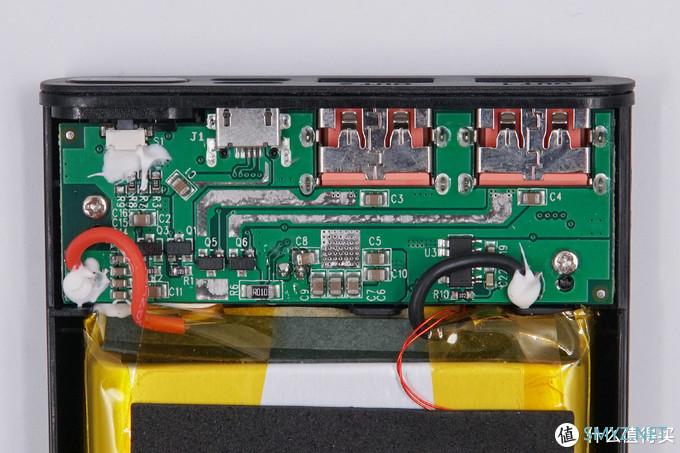

电路板背面，大电流走线均有加锡处理，两个USB-A口有MOS管控制输出。

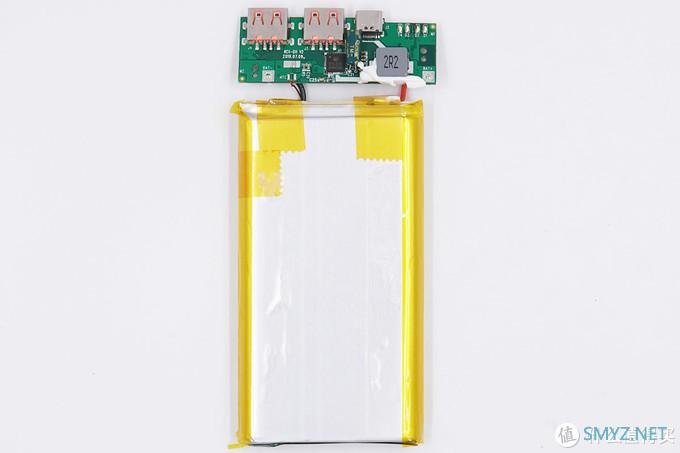

拧下螺丝取出电池芯和电路板，电池用双面胶固定在支架内部。
电路板正面简洁，只有一颗芯片和一个电感。

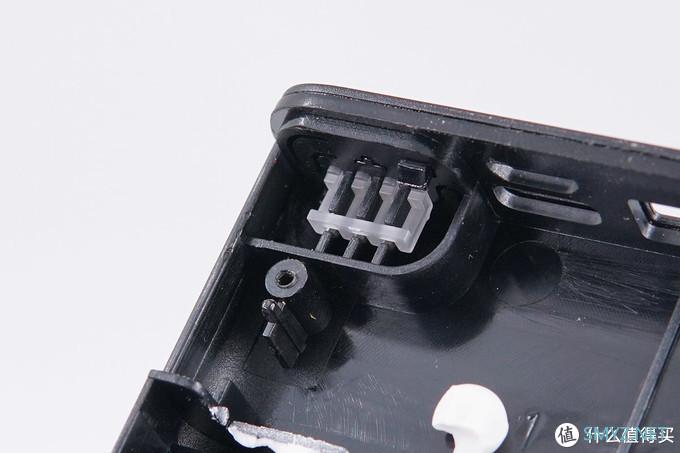

电量指示灯和按键二合一的结构。

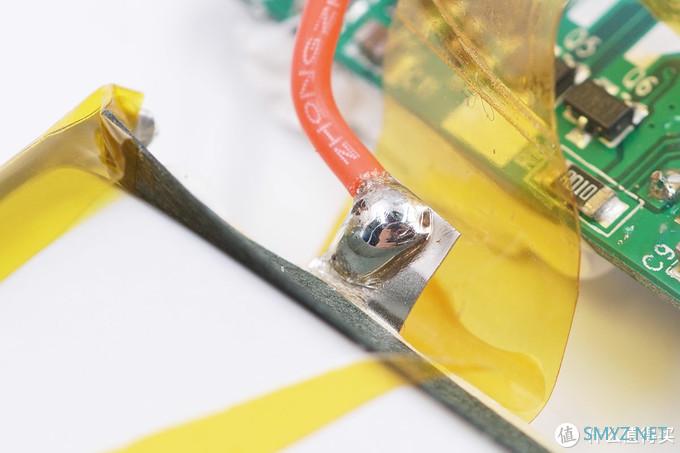

电池采用硅胶线焊接，焊接牢固。

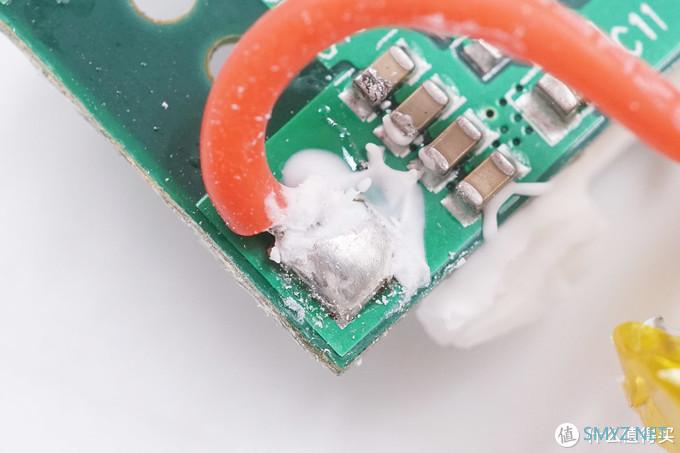

电路板焊接处有胶水固定，绝缘。

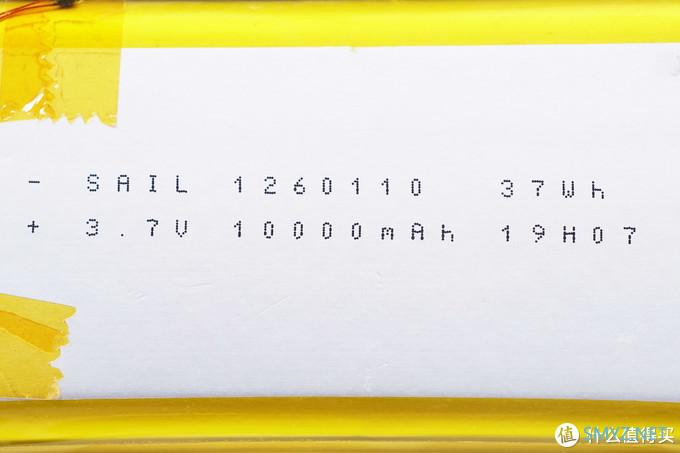

风帆锂电池，3.7V10000mAh，37Wh。

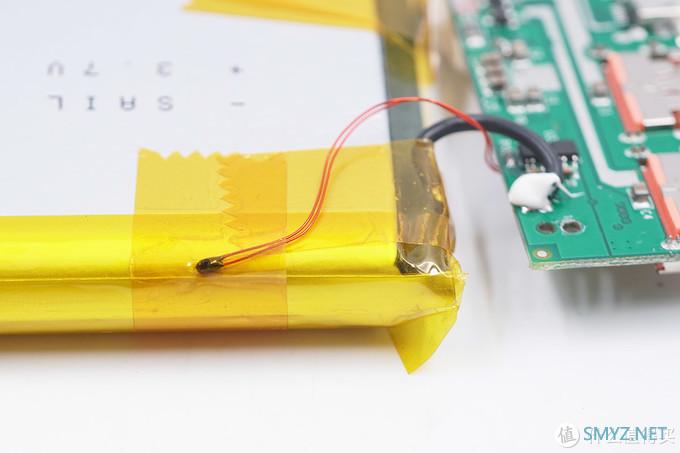

电池上有热敏电阻检测电池温度。

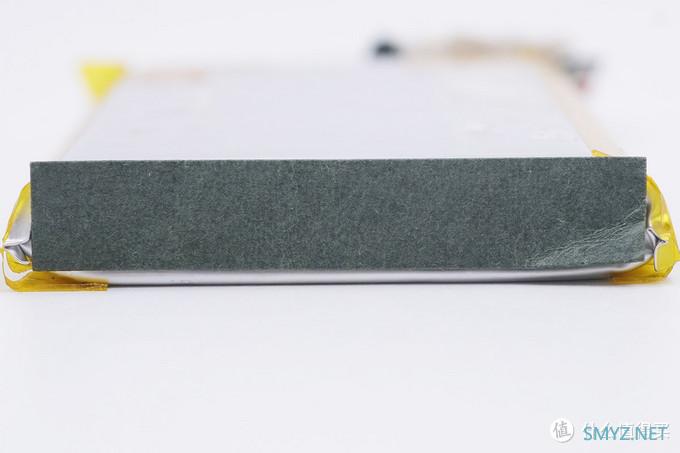

电池底部贴了一块青稞纸。

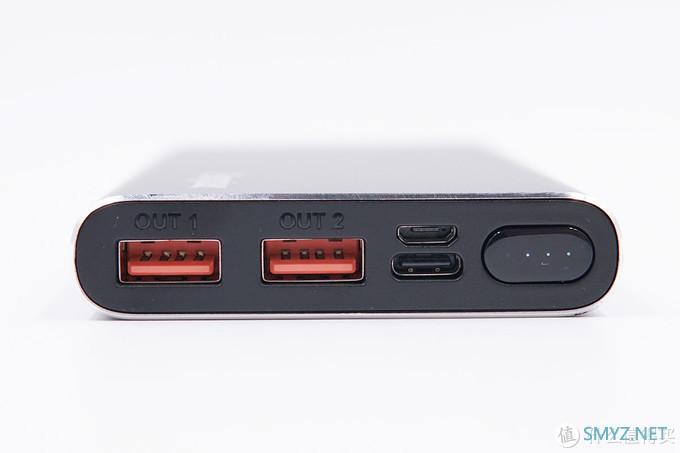

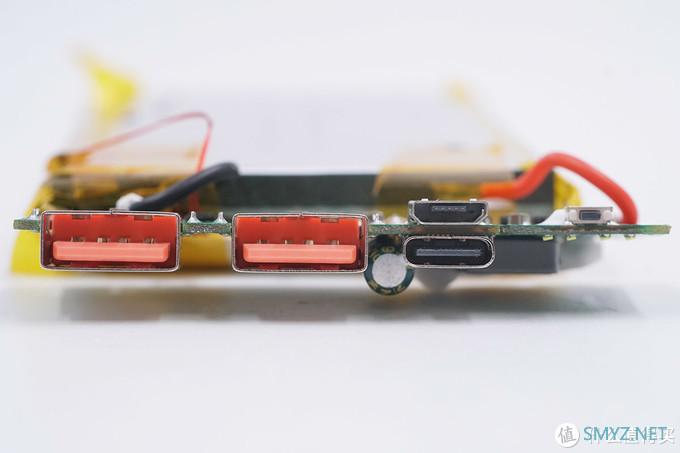

两个USB-A输出接口，采用橙色舌片，一个Micro-USB输入接口，以及一个USB-C双向快充接口。

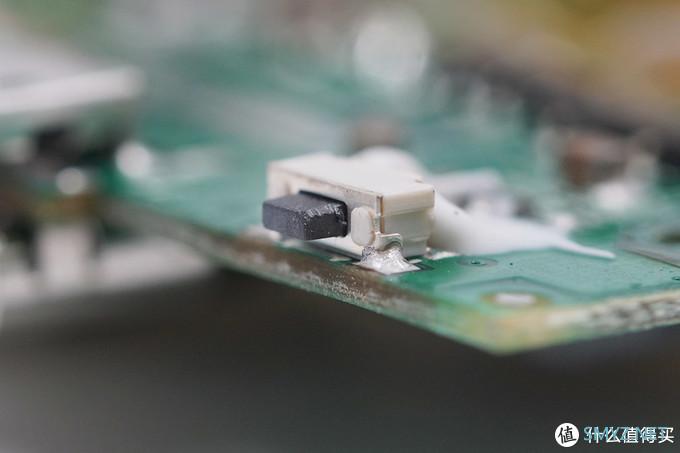

电量检测按键，贴片焊接。

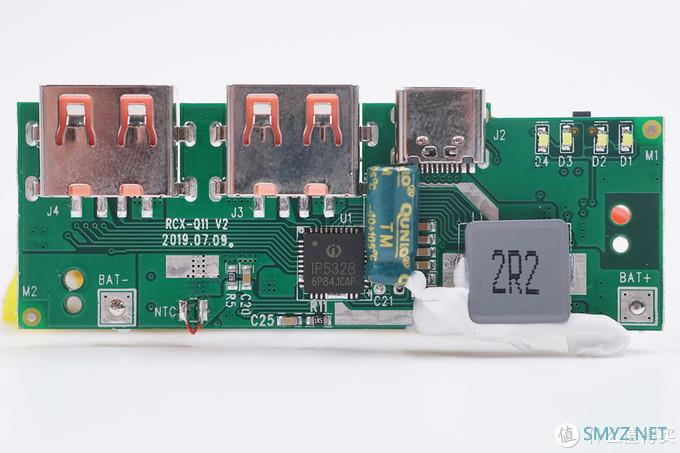

电路板正面是一颗芯片，一只电解和一只电感。

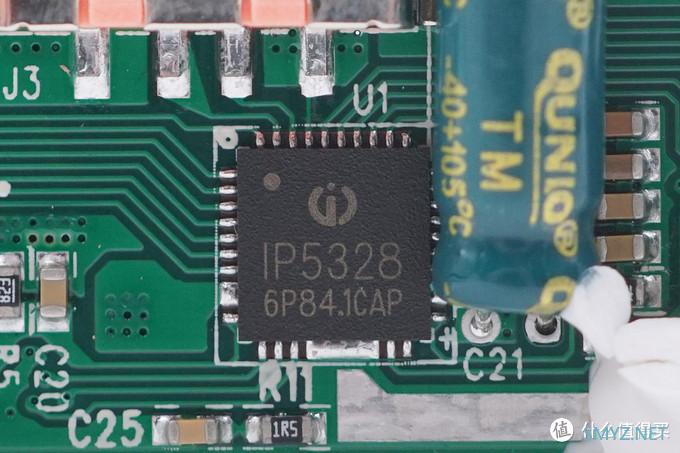

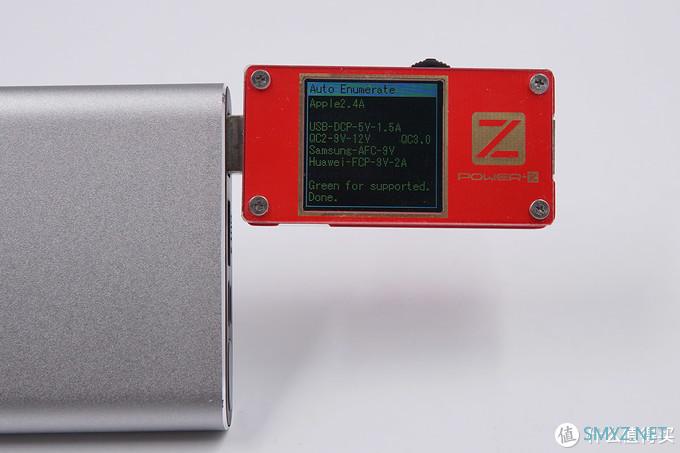

移动电源主控芯片，英集芯IP5328P，集成了升降压和协议识别功能。得益于高集成度，芯片外围器件少，所以IP5328很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/ QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议。
充电头网了解到，采用英集芯IP5328P的产品还有腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等。

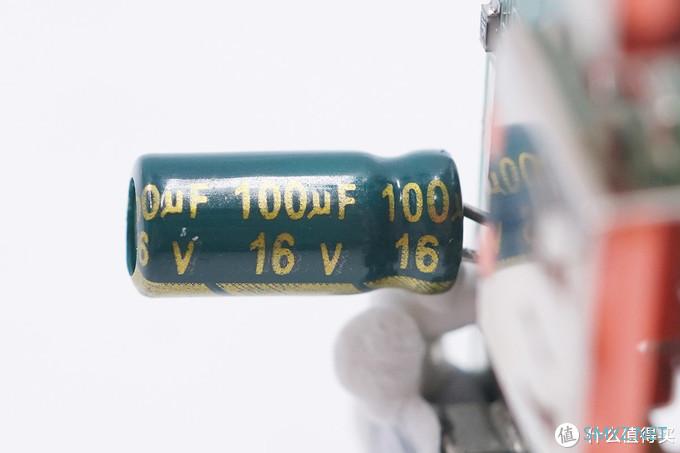

100μF16V电解电容，用于输出滤波。

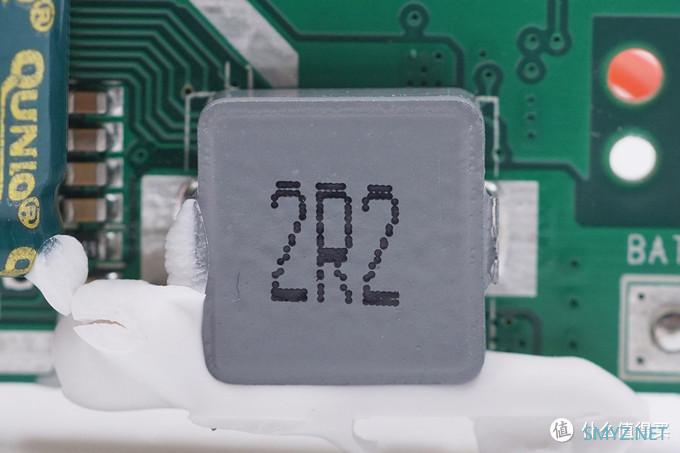

2R2贴片电感，有胶水加固。

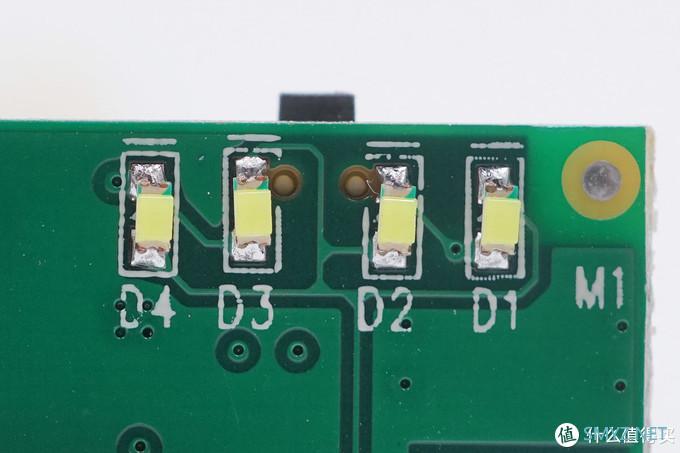

4枚LED电量指示灯。

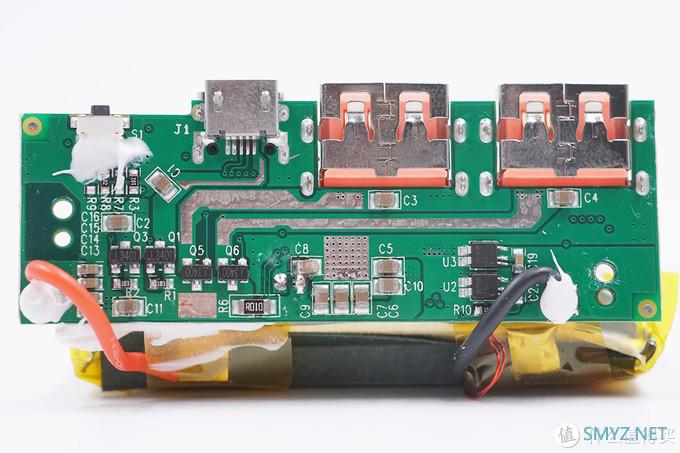

背面4颗MOS管用于不同端口切换，快充输出时关闭其他端口。

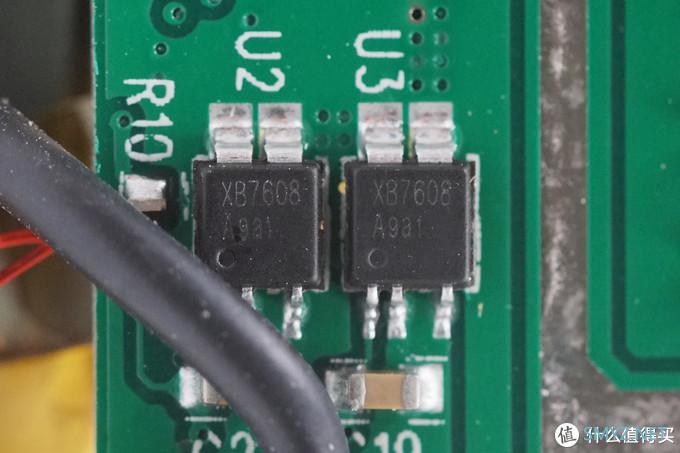

两颗赛芯微XB7608多合一锂电保护芯片并联。

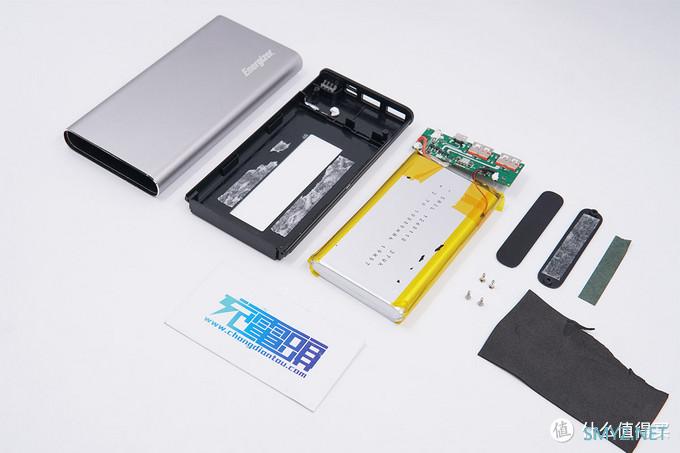

拆解完毕。
充电头网总结
作为一款来自美国的移动电源产品，Energizer这款移动电源与我们在国内常见的很多10000mAh移动电源有很多相似之处。机身配有两个USB-A输出接口，以及一个USB-C双向快充接口，3个接口均支持QC、PD快充，最高输出为18W。并且还贴心的配备了一个Micro-USB输入接口，方便那些还在用Micro-USB接口的用户充电。
通过拆解可以看到，这款移动电源内部采用的是高集成度一体化电源方案，通过英集芯IP5328P方案实现了升降压、协议识别一体化设计，外围所需元器件较少。
