前言

想散热好又想体积小，基本真的只能在MATX中挑了，而今年的MATX确是越来越受到玩家和厂家的关注。今天带来的是乔思伯最新出品的松果D31系列MATX金属小体积机箱的装机，小机箱要散热好，那还得mesh支持，D31又给前面板按了个小副屏，不仅能展示AIDA64监控其实还能当显示器应急用。装机使用到了7950X+微星B650M迫击炮，直接将PBO温度墙进行到底了，内存是美商海盗船的统治者铂金DDR5 6000 32G灯条套装，而显卡则使用了索泰的GEFORCE RTX 4090 AMP EXTREME AIRO，也是直接拉满了。这套小机箱需要使用小电源，振华最新推出的13CM小电源VG1000W金牌正好适合这个小机箱，可以说是黄金搭档组合。最后固态硬盘是威刚S70BLADE固态，压制7950X的散热是支持AM5的九州风神冰魔方360水冷。

配置清单：

CPU：AMD 7000系列 锐龙5 7950X 处理器

主板：微星（MSI）MAG B650M MORTAR WIFI 迫击炮

内存：美商海盗船（USCORSAIR）32GB(16G×2)套装 DDR5 6000 统治者铂金灯条

SSD：威刚（ADATA） XPG 翼龙 S70B BLADE 1TB SSD固态硬盘

显卡：索泰（ZOTAC） RTX4090 AMP EXTREME AIRO

电源：振华（SUPER FLOWER）额定1000W LEADEX VG1000W 金牌电源

散热：九州风神（DEEPCOOL) 冰魔方360水冷散热器

机箱：乔思伯（JONSBO）松果D31 MESH副屏版黑色 MATX机箱

乔思伯（JONSBO）松果D31MESH副屏版黑色MATX机箱（双360冷排/ATX电源/Type-cGen210Gbps+/标配8副屏）549元京东去购买

九州风神（DEEPCOOL）冰魔方360CPU水冷散热器（无限镜像冷头/高性能马达/PWM调速/多平台易安装/LT720）799元京东去购买

微星（MSI）MAGB650MMORTARWIFI支持CPU7950X/7900X/7700X/7600X(AMDB650/AM5接口）1699元京东去购买

AMD7000系列锐龙97950X处理器(r9)5nm16核32线程4.5GHz170WAM5接口盒装CPU4499元京东去购买

美商海盗船（USCORSAIR）32GB(16G×2)套装DDR56000台式机内存条统治者铂金RGB灯条高端游戏型C361899元京东去购买

索泰（ZOTAC）RTX4090天启|AMP显卡N卡台式机电脑显卡24G电竞显卡RTX4090-24G6XAMPEXTREM14999元京东去购买

威刚（ADATA）XPG翼龙S70BPCIe4.0SSD固态硬盘支持PS5拓展存储S70BLADE1TB689元京东去购买

振华（SUPERFLOWER）额定1000WLEADEXVG1000W电脑电源金牌/智能全模组/13cm小机身/全日系电容/十年保固1399元京东去购买

装机展示：

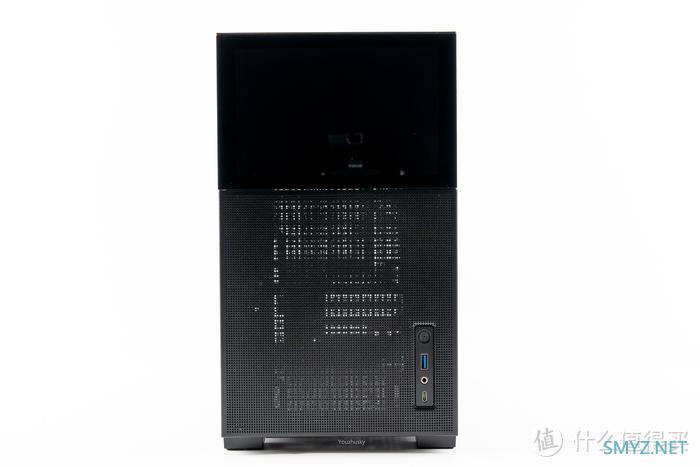

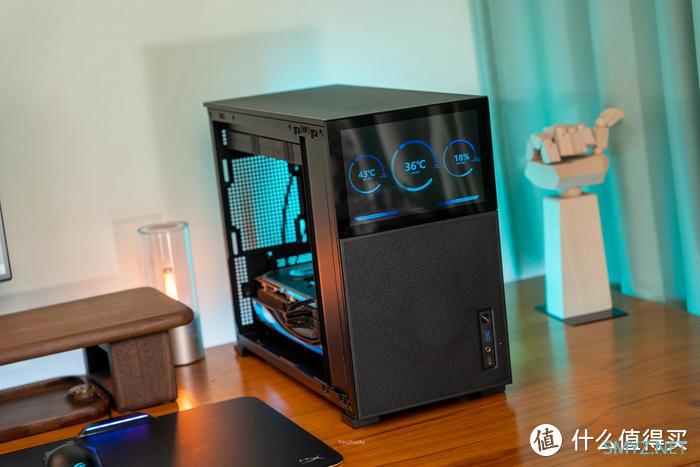

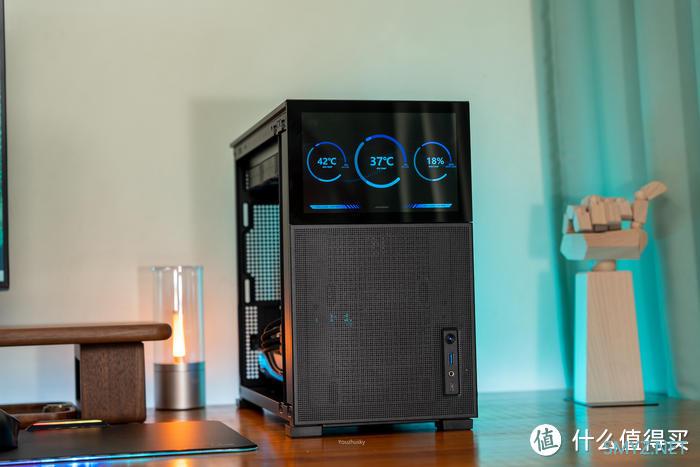

主机前脸视角

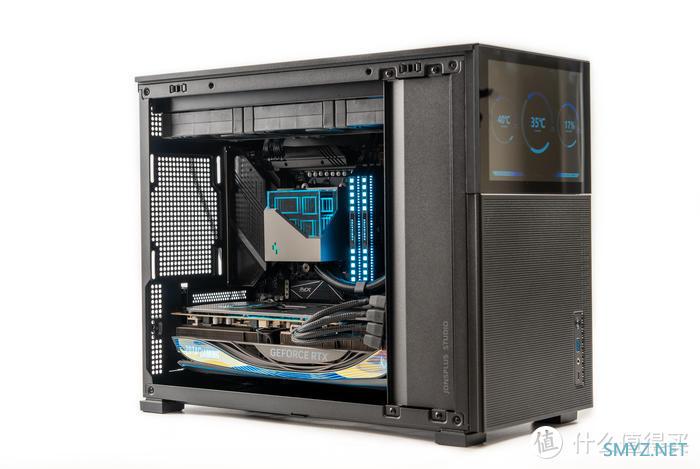

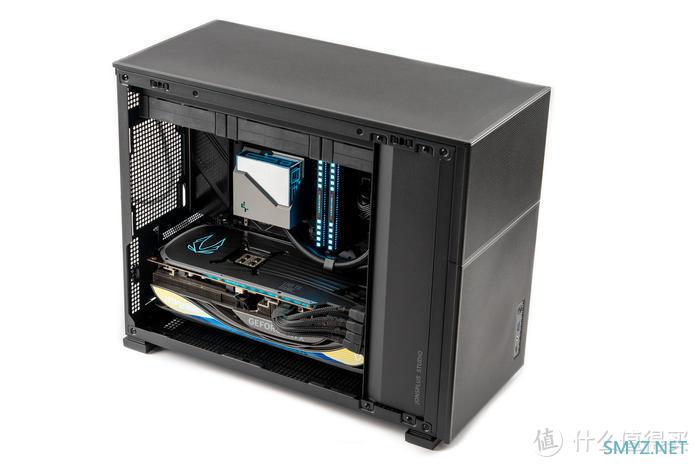

前侧展示整机

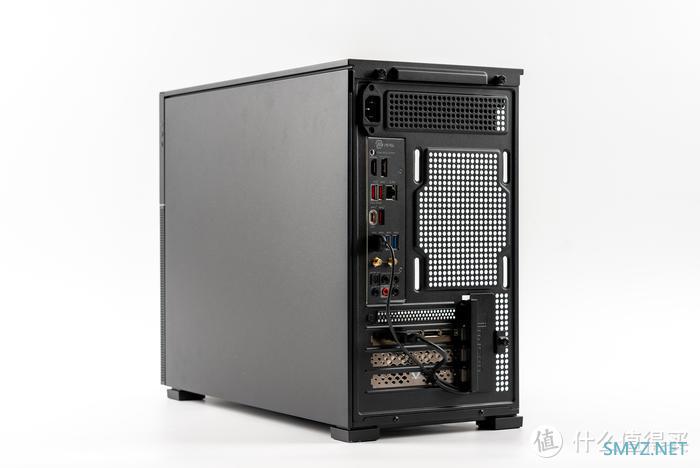

后侧展示整机

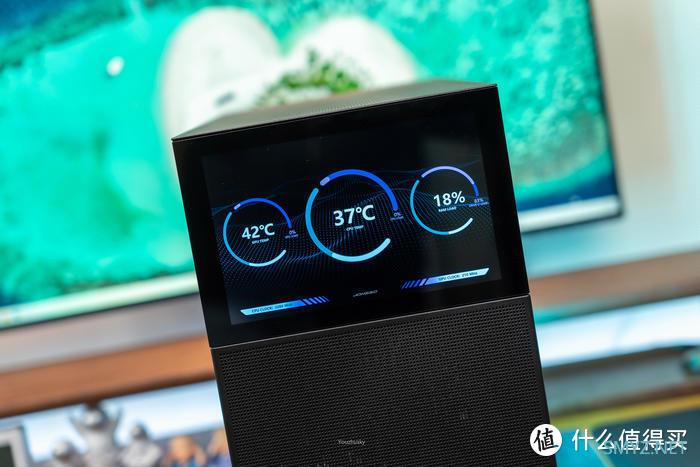

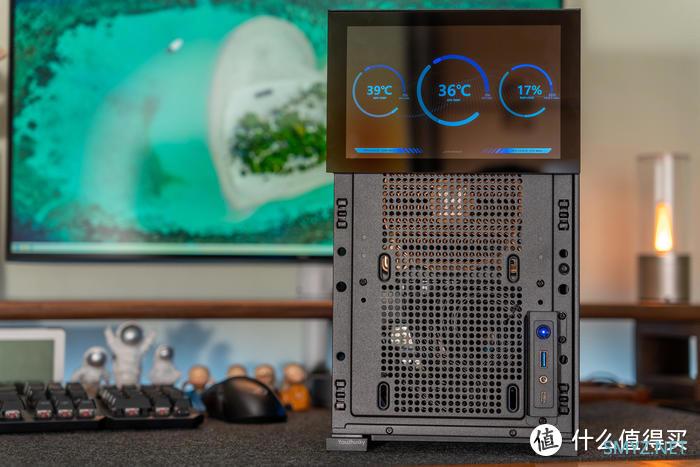

前脸的副屏可以想象多种用途，基本的是乔思伯单独设计的一套几种颜色格调的监控界面，另外其实也可以当作常规显示器使用，不过有点小只能应急，毕竟是个1280x800的8寸屏

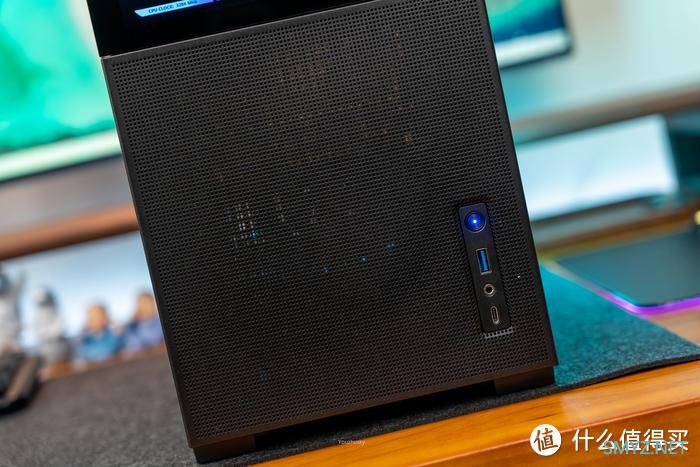

下面是网孔MESH盖板，对显卡还有前置的电源散热都是比较好的，当然乔思伯D31还分四个版本，MESH或者标准平板、副屏配和不配

MATX机箱配置的微星MAG B650M MORTAR WIFI 迫击炮主板，这代供电再次刷新规模之后带个顶级的7950X也已经是搓搓有余了

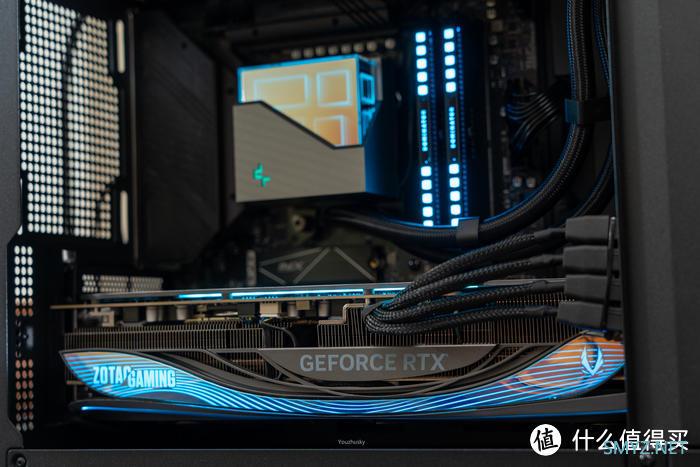

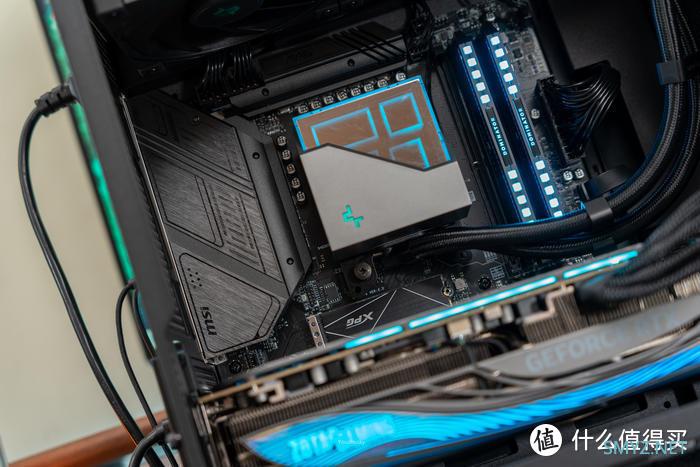

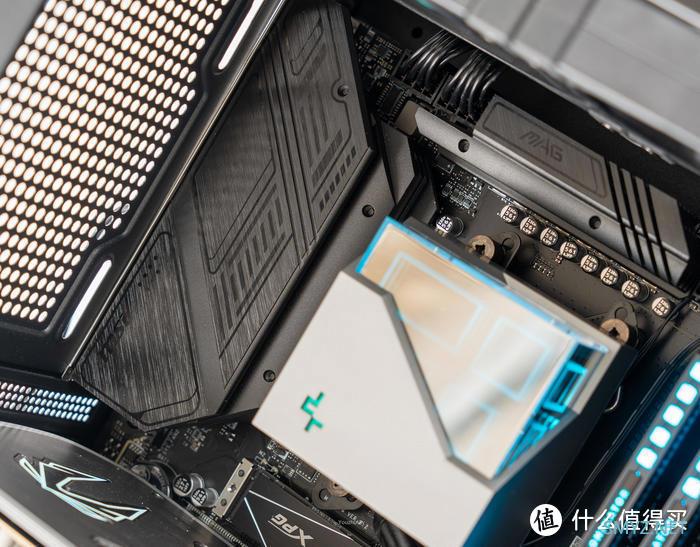

九州风神冰魔方360水冷这一蒙德里安几何形体派在机箱内真的比较养眼

而其水冷的冷排和新风扇FK120则是比较低调的存在，可能就是为的突出冷头特效吧

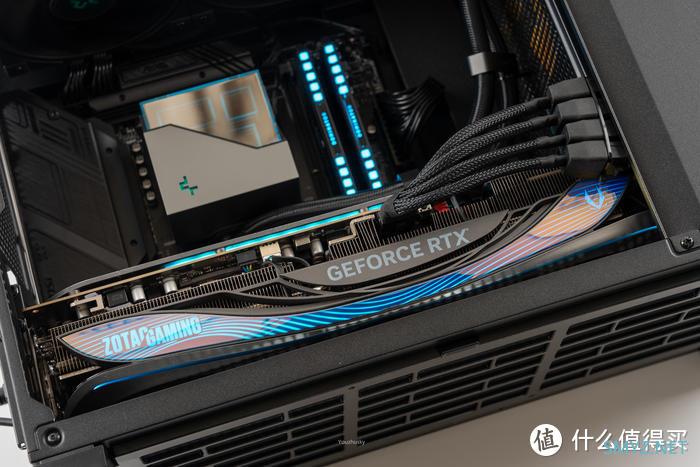

索泰GEFORCE RTX 4090 AMP EXTREME AIRO 显卡，ICESTORM 3.0的散热规模无比巨大，虽然对硬件兼容性有了更高的要求，但是对于风冷玩家来说，温度和静音效果都是提升巨大的

索泰的SPECTRA 2.0灯效系统

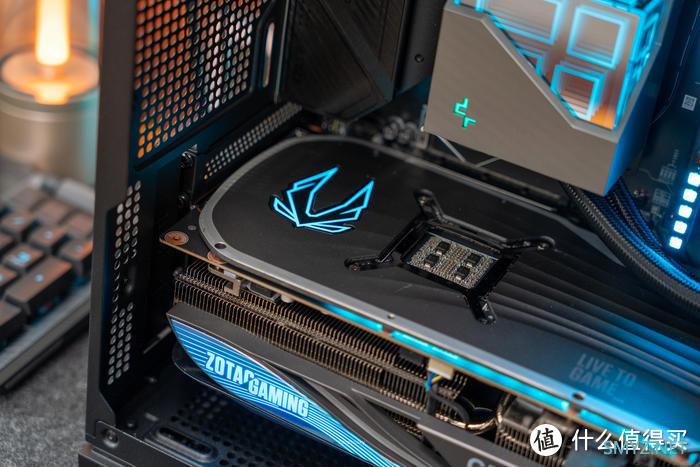

显卡背部的灯效和背板上的空气动力设计效果

ZOTAC GAMING

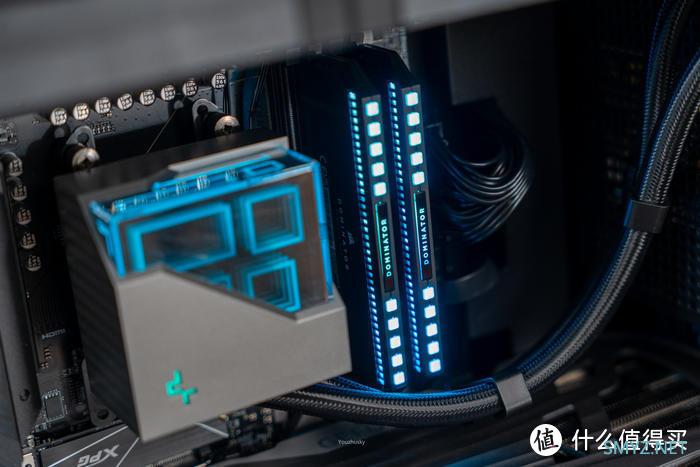

美商海盗船的统治者铂金灯条内存，其灯效的效果居然与九州风神冰魔方的效果如此的和谐

和谐之美的灯效

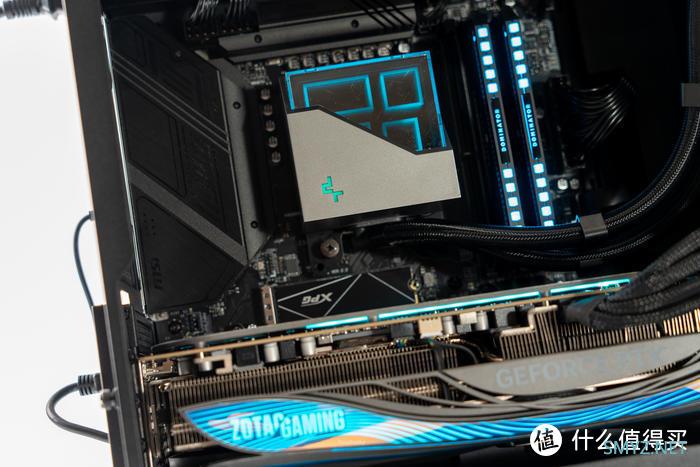

威刚的XPG S70BLADE固态硬盘，在微星B650迫击炮上也是低调的存在

乔思伯松果D31副屏下面的前置电源——振华LEADEX VG1000W，应该是目前最小的ATX电源了吧？仅有13CM的长度，却可以做到1000W金牌认证

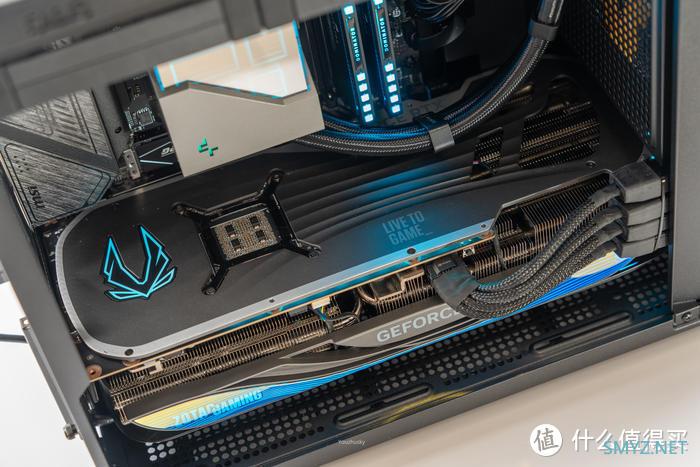

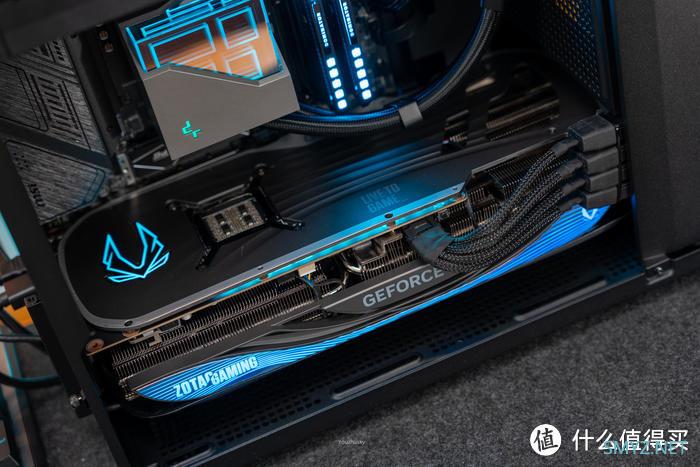

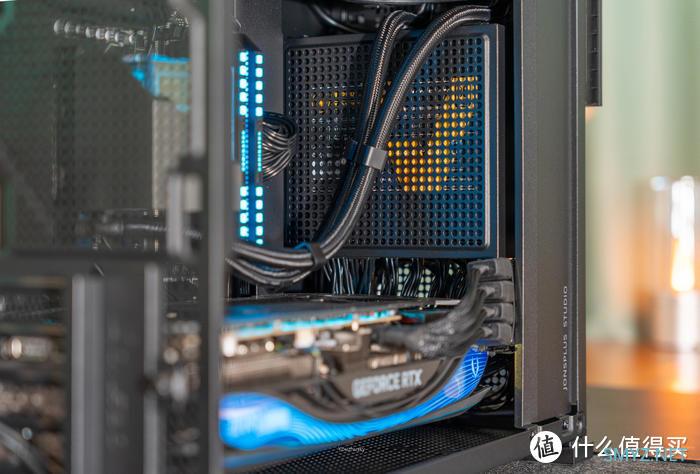

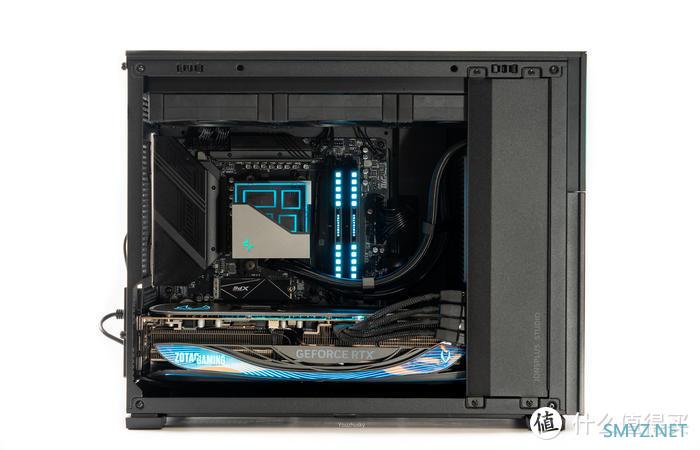

从机箱内部可以看到显卡已经超过了乔思伯D31电源盖板，但是得益于振华VG1000W的13CM短身尺寸，让机箱在支持360水冷的同时还能安装下4090巨无霸长显卡

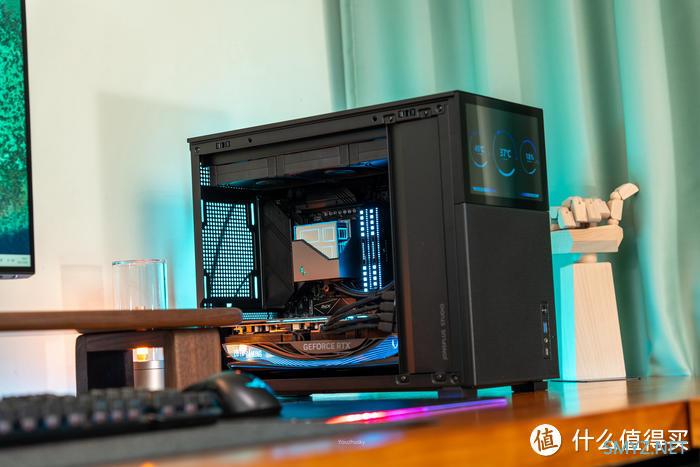

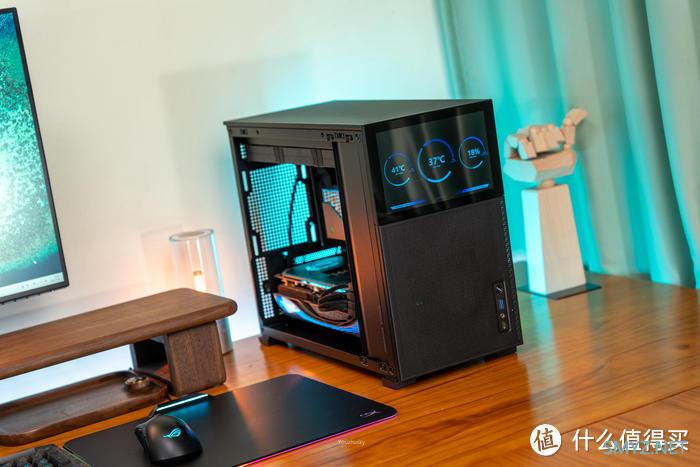

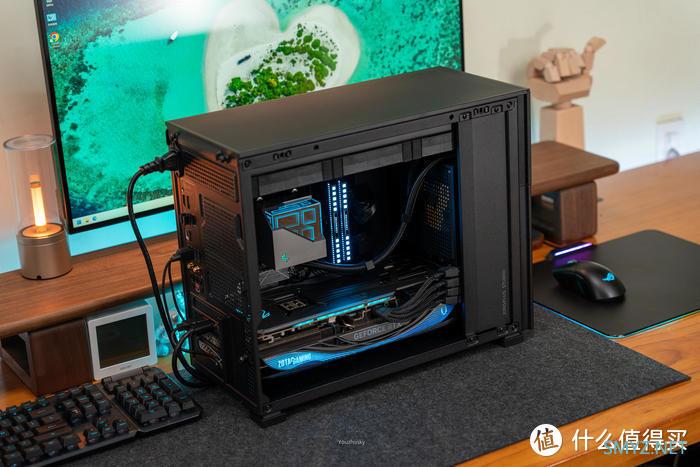

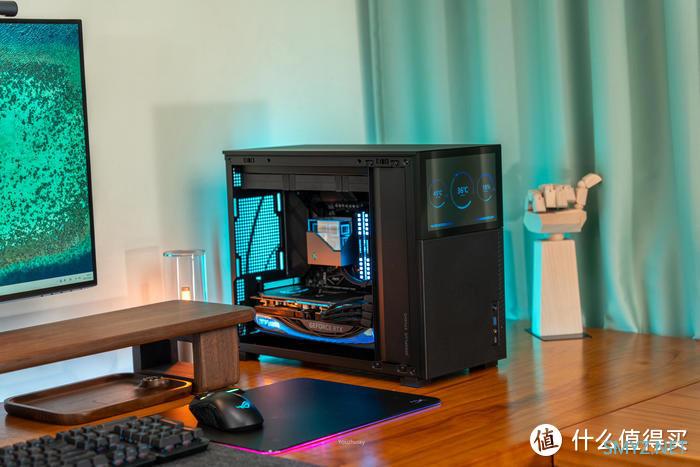

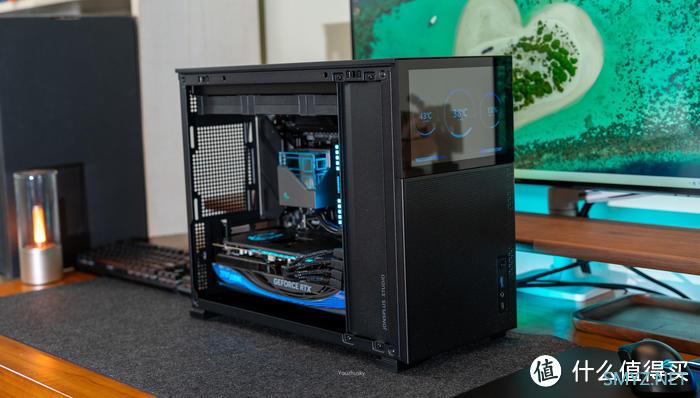

整机桌面展示

整机90°侧面展示

整机背部侧面展示，副屏通过背部走线延伸至显卡HDMI接口和USB线缆供电

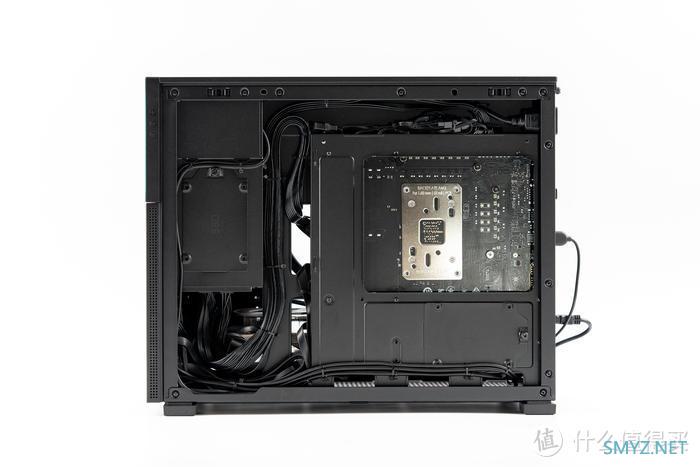

机箱背部理线效果，振华电源的扁平模组线理线也是比较方便的

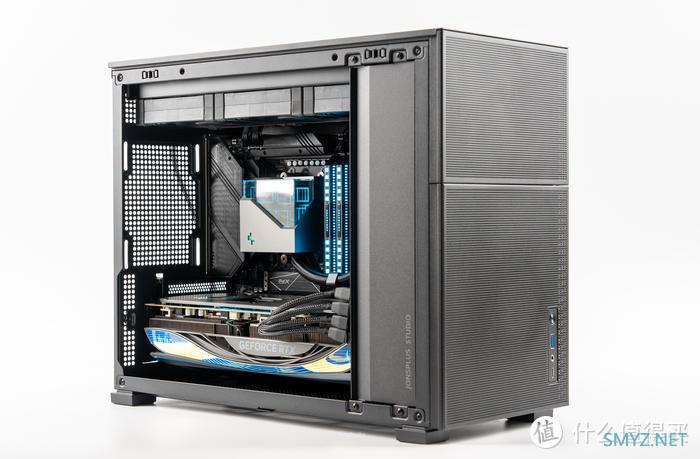

整机侧面，这里没有使用副屏，而是机箱自带的MESH上下面板

使用副屏的侧面整机

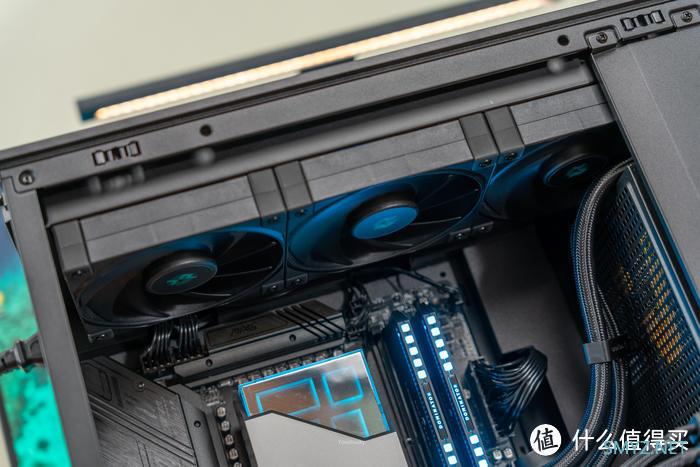

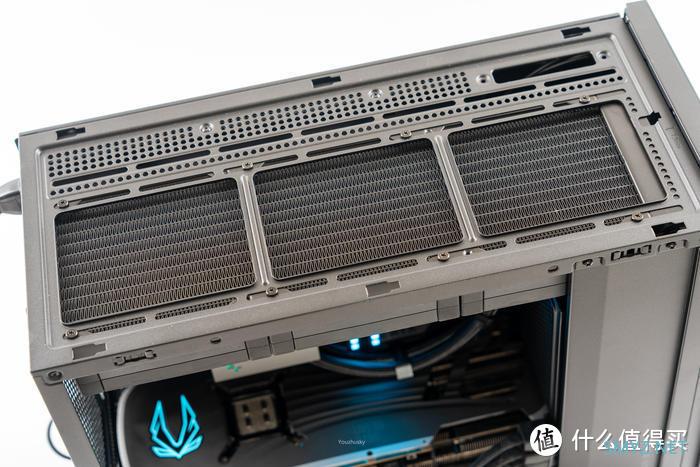

顶部面板打开后的九州风神冰魔方360水冷排

微星B650 MORTAR WIFI 迫击炮主板

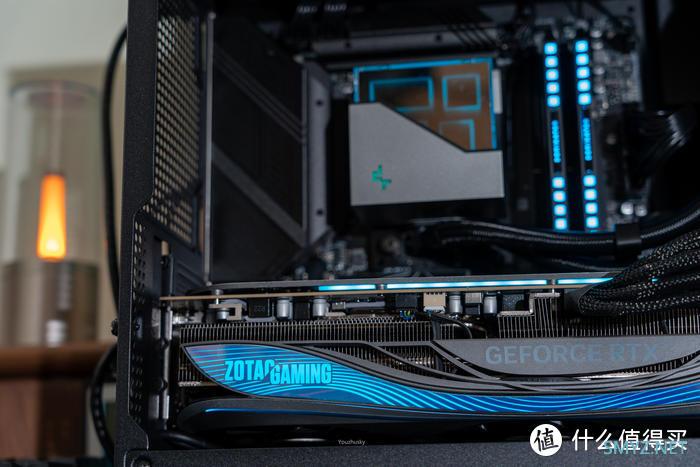

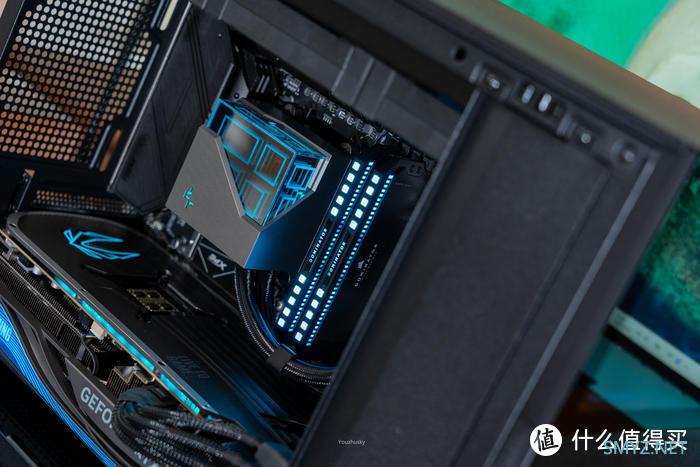

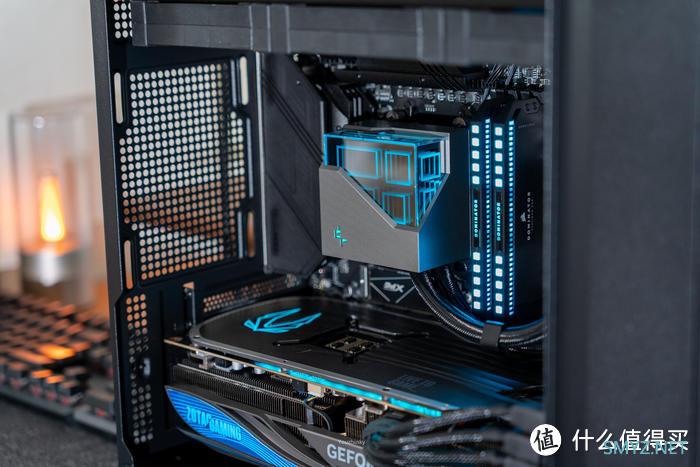

内部灯效

索泰4090AMP的灯效

索泰4090AMP的灯效

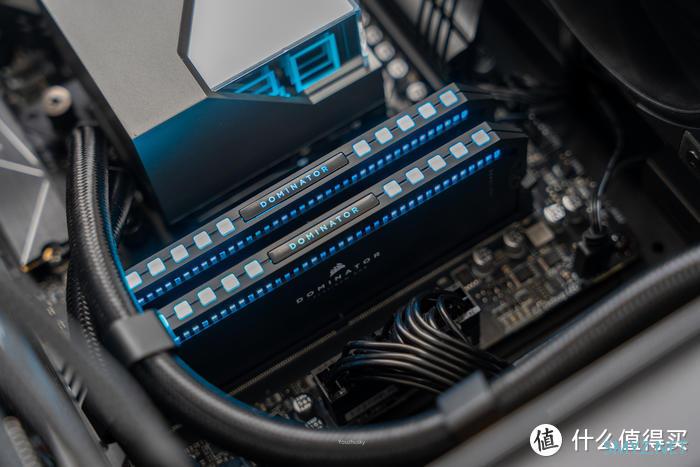

美商海盗船统治者铂金灯条的灯效

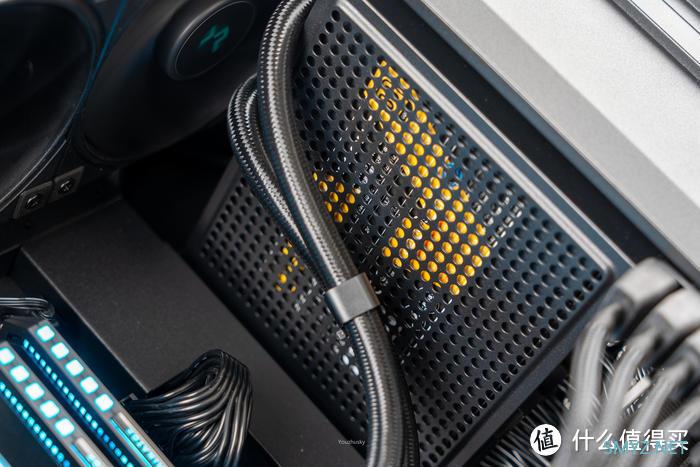

前置振华VG1000W小电源

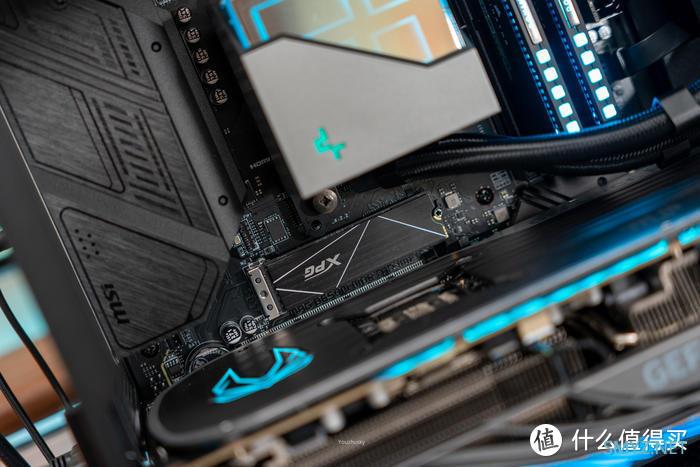

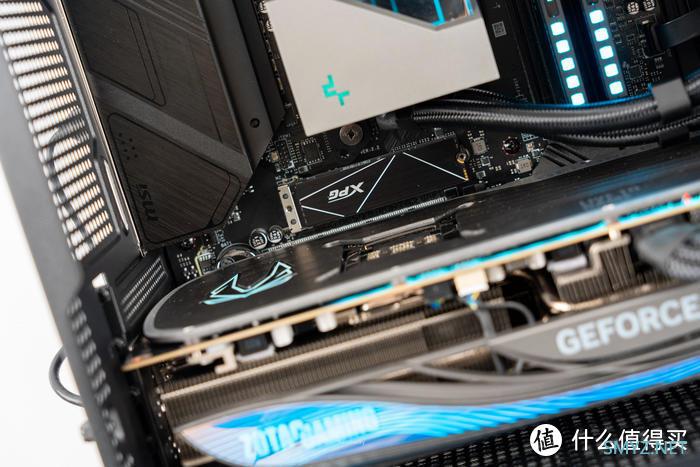

在正中间低调工作的威刚S70BLADE固态

整机俯视

配件解析

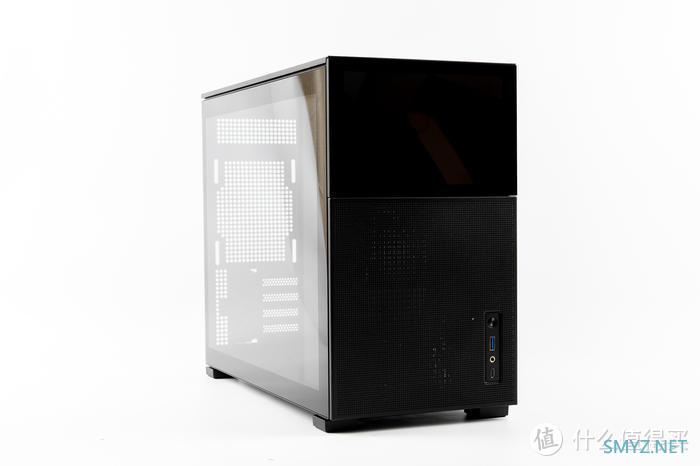

乔思伯 松果D31 MESH副屏版 黑色MATX机箱

金属小体积大容量，可能是对松果D31最好的诠释，205x363x452的宽高深尺寸，31.3L，容纳下360冷排和ATX电源的支持，而最长显卡尺寸可以兼容到40CM

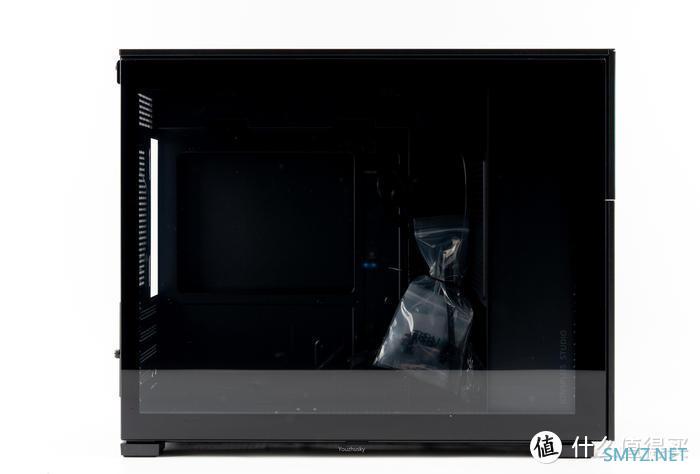

机箱侧面的钢化玻璃

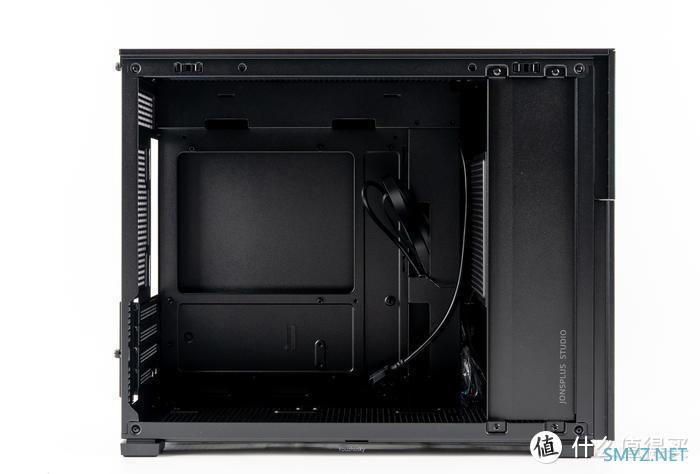

打开侧板是常规的布局，兼容360水冷，也能兼容168mm的塔式散热，电源仓位置有一个印有JONSPLUS STUDIO的标志

对于乔思伯的机箱，板材的厚度自然不必担心，乔思伯从来不会吝啬其材料量的用度

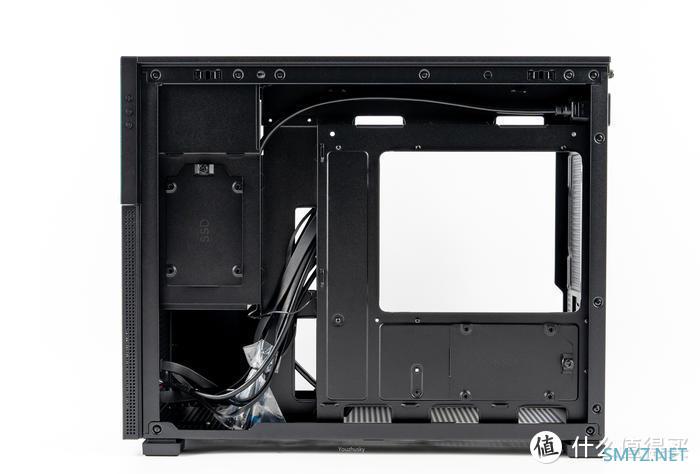

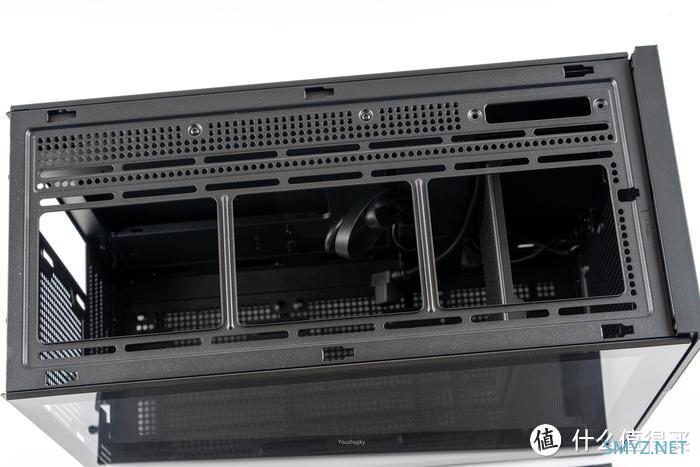

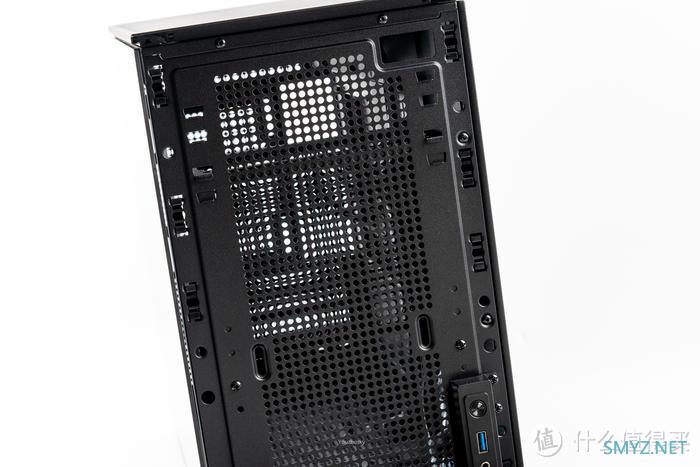

打开背板可以看到机箱走线基本从顶部和中间为主，左边和右边各兼容一个2.5SSD位，电源仓底部还能安装一个3.5HDD

前面板分上下两区，上面可以安装副屏或者面板，下面的面板可以安装标准钢板，也可以安装MESH网版，而网版乔思伯的开孔都是直径1.35mm，孔距2.1mm

打开两块前面板，骨架上可以看到电源支架位置有四档可以安装方便调节，本次这里安装的是第二档，既兼容了360水冷，又因为13CM振华VG1000W电源支持了长显卡

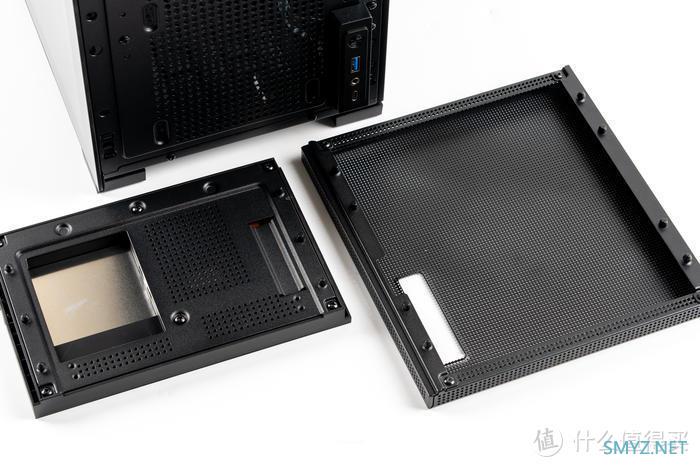

副屏的背面和MESH网版的背面

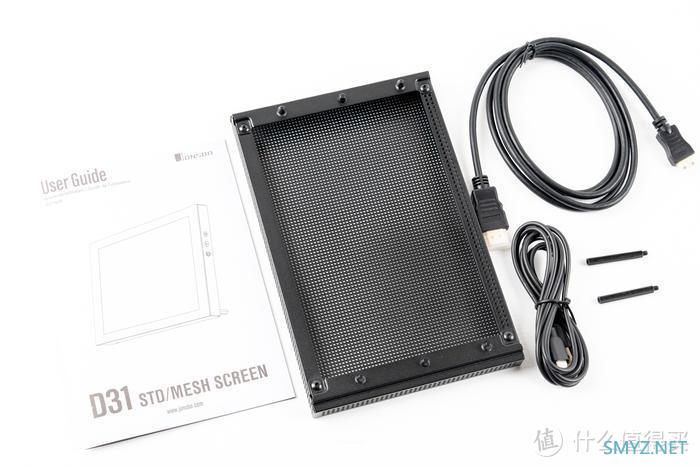

附件的副屏替换MESH上面板和副屏HDMI线和供电线

顶部的冷排架

机箱设计的两块侧板卡扣打开，但是底部有衬托，不会直接掉下来

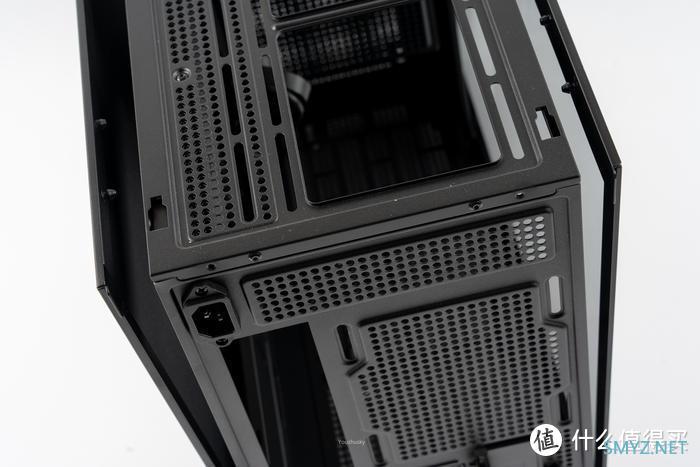

底部依然配置了防尘网和四个大脚垫

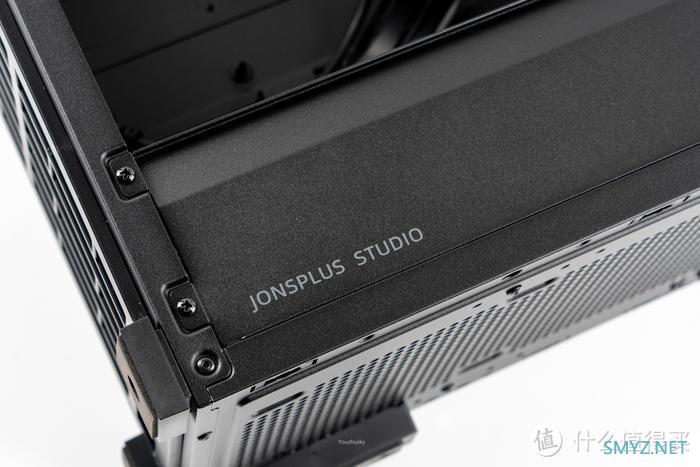

机箱电源仓前盖板上的JONSPLUS STUDIO

微星 MAG B650M MORTAR WIFI 迫击炮

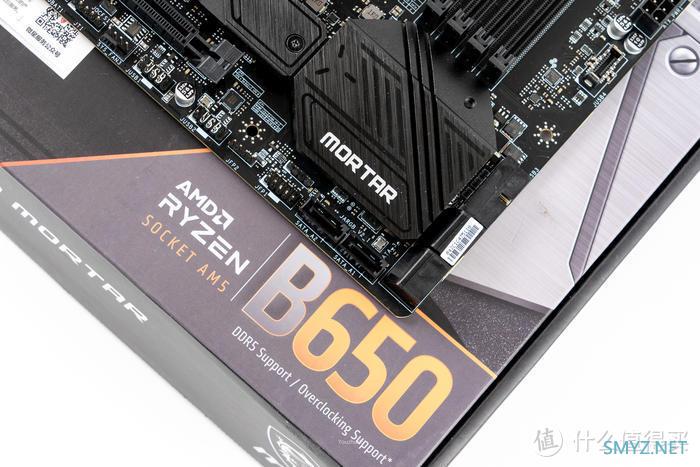

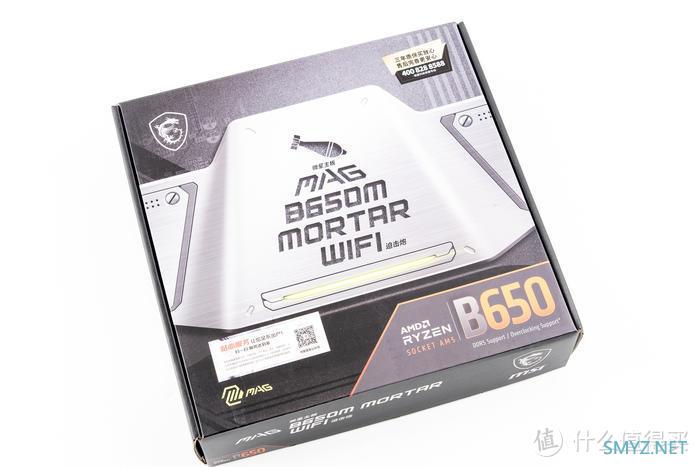

微星的MAG B650M MORTAR WIFI 迫击炮主板还是一贯的灰色的军事风格包装，中间是型号标识，左上角微星LOGO，右下角则是RYZEN AM5的B650可超频芯片组

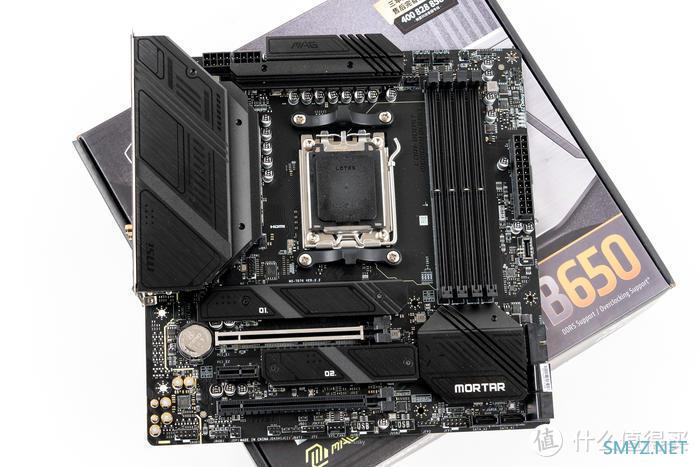

主板全貌，这代迫击炮全黑设计，酷酷的风格对于机箱的搭配也简单了，而且整体又比上一代重了

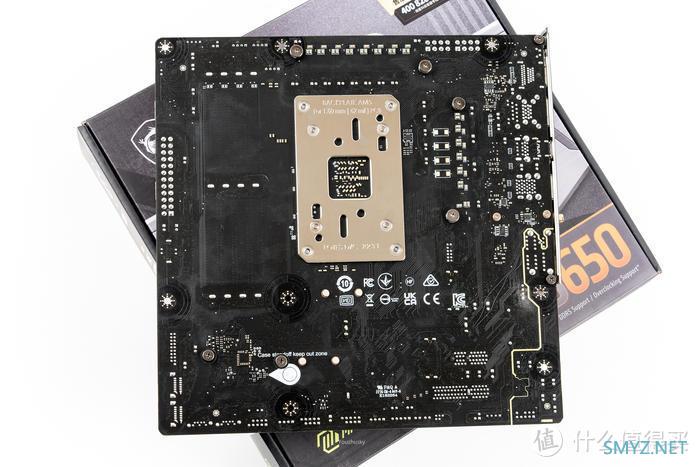

主板的背面，右下角有六层板标识，而内存采用新一代的SMT贴片工艺增强了电气性能，而且第一条PCIE4.0也是同等工艺，AM5的背板面积也比较大覆盖了四角的螺丝孔位

供电设计上迫击炮又再次刷新规格，已然来到了12（80A）+2路智能供电，能充分发挥锐龙7000处理器的性能潜力，说起上一代的Z690CARBON才使用80A，好吧，确实主板都一直在刷新成本规格记录

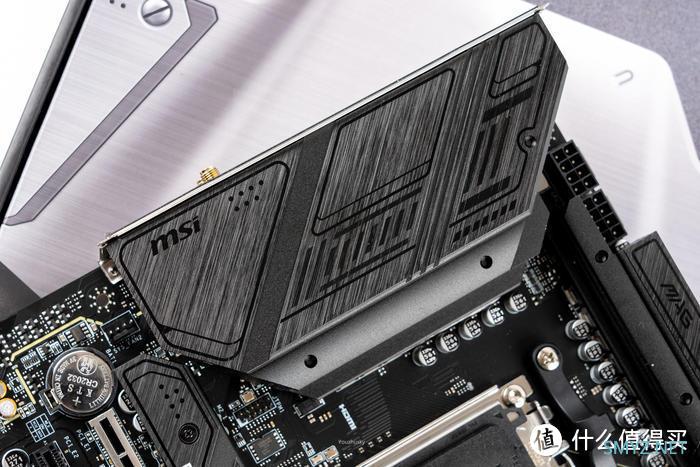

一体化的全覆盖扩展型VRM散热片，在靠近CPU处做了弧度斜切下来所以风冷的兼容性应该还好，散热片上做的黑色拉丝效果也比上一代铝原色更有质感了，点缀一个MSI的logo，拉丝效果区域可以使用附件里的军事风格贴纸装饰

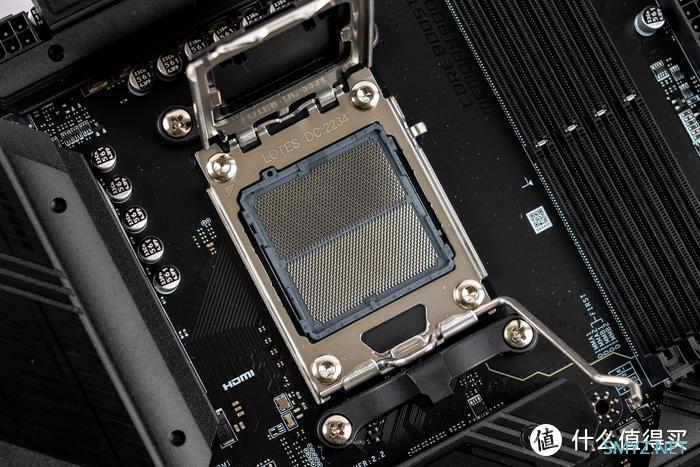

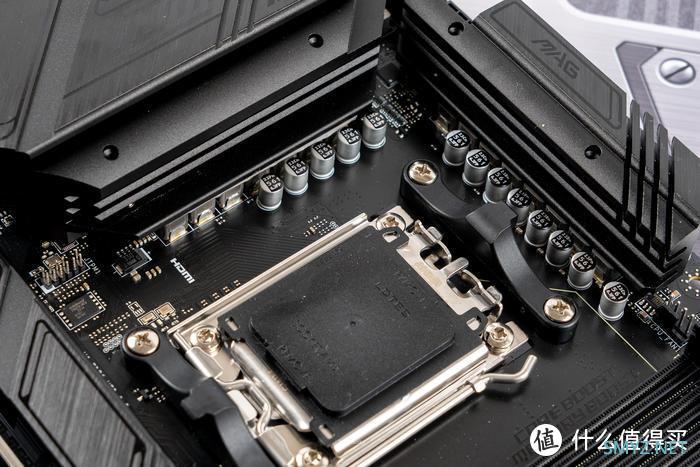

AM5插槽为LOTES品牌，也终于不用担心AM4那种拔萝卜连根拔起的恐惧了，这一代AM5是lga1718针脚，中间靠左的两个缺口防呆安装

顶部的VRM散热片也有更多的锯齿状促进散热，双8P的供电已经成为了迫击炮的标配，毕竟功耗、核心数量都是成正比的

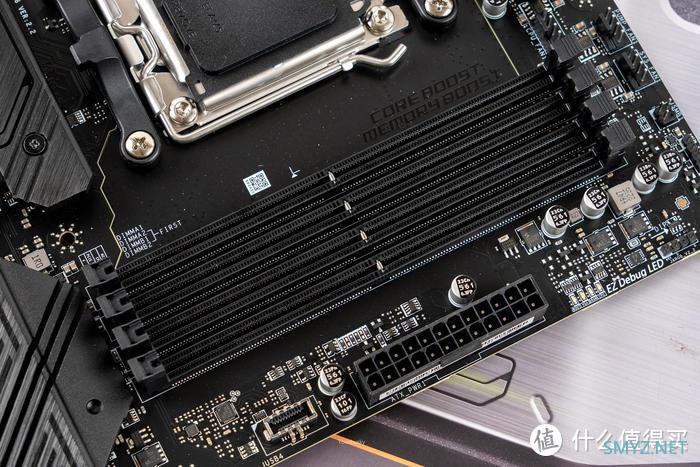

微星的DDR5 内存加速引擎能使B650M迫击炮超频速度可达6400+MHz，四条单边卡扣且中间有加固设计，主板背面也能看到SMT贴片工艺提升内存性能

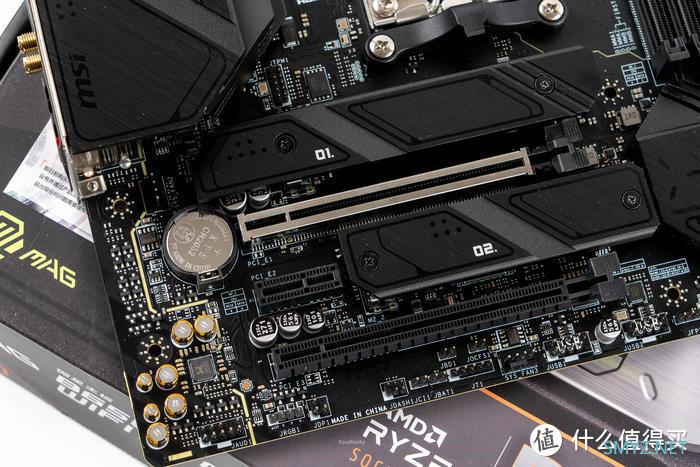

PCIE区域，第一条PCIe 16X钢铁装甲为4.0规格，中间一条PCIe3.0 X1,底下一条PCIe4.0X4，声卡则是最新的小螃蟹ALC4080，而01、02两个M.2冰霜铠甲能进一步降低M.2固态硬盘的温度

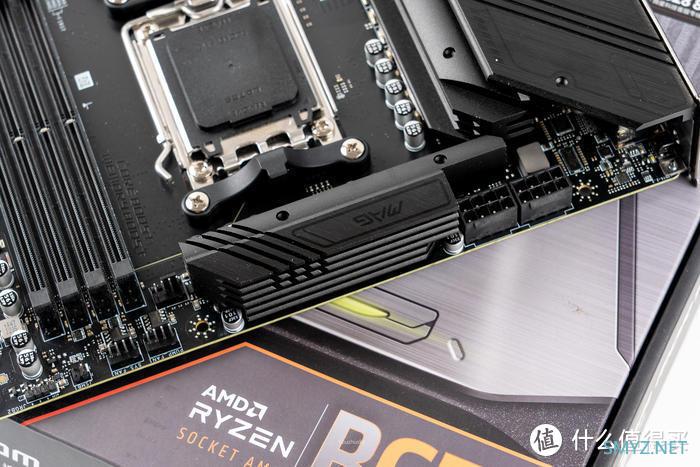

芯片组散热上的MORTAR标识，右侧接口也是配置比较齐全，四个SATA与两个底部的直立SATA共同组成6个规模，USB3.0也是侧插式，标配前置TYPE-C口

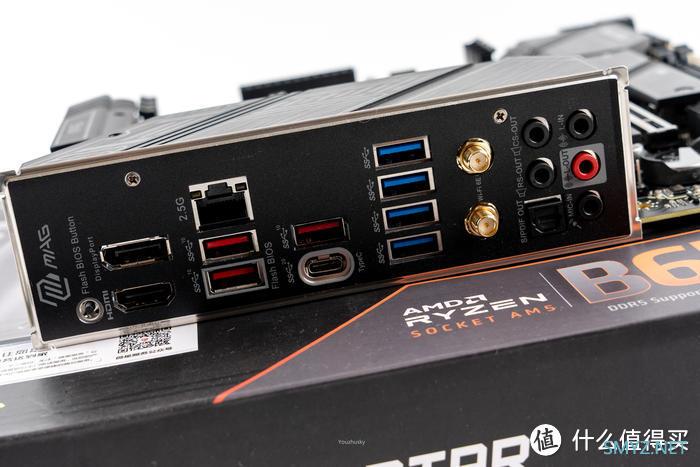

后置接口方面，这里依次为FLASH BIOS无忧刷机按钮，HDMI2.1和DP1.4满配的集显接口哦，还有2.5GLAN,3个USB3.2GEN2 10Gbps和一个TYPE-C，四个USB3.2 GEN1 5Gbps，WIFI6E蓝牙5.2

索泰（ZOTAC） RTX4090 AMP EXTREME AIRO

英伟达这一代Ada Lovelace 进入了NVIDIA DLSS3、第三代 RTX Cores 光线追踪的游戏新纪元，让4K144Hz终于成为了主流性能，同时其基于台积电TSMC 4N制造工艺实现了接近上一代两倍性能的飞跃，不过代价也是硬件规格提升的同时也让散热规模更加庞大了，这次使用的索泰4090 AMP升级的IceStorm3.0散热系统则是达到了355.5mm x 165.8mm x 72.1mm的3.5槽大板砖规模和9根冰脉复合热管和VC均热板设计，当然4090 AMP还拥有24+4相SEP供电系统的设计，达到了16384的流处理器和384bit位宽的24G DDR6X显存，并且核心频率boost2580Mhz和具有450W功耗的12VHPWR新型接口

新的全息SPECTRA 2.0 ARGB灯效让显卡的效果更加卓著，特别是顶部的虹桥幻影采用半透明彩虹色涂层，设计灵感来源于北欧神话彩虹桥，支持1600万色ARGB及多种灯效模式，并可在软件中自由调节变换个性动态灯效

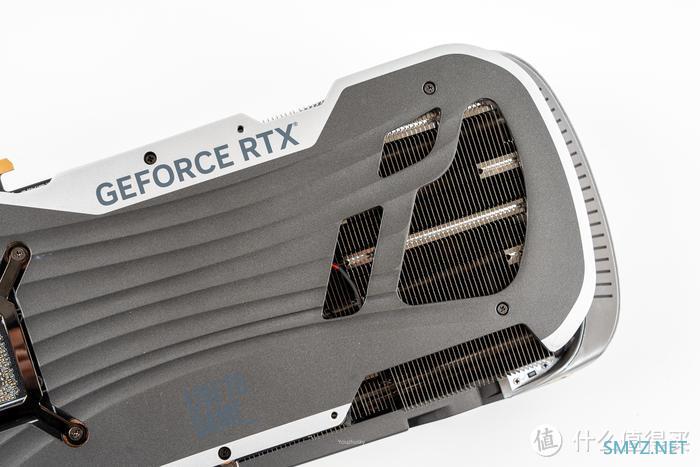

背板上的AIRO升级进化，优化迭代散热气流设计，充分发挥Ada Lovelace架构GPU的性能

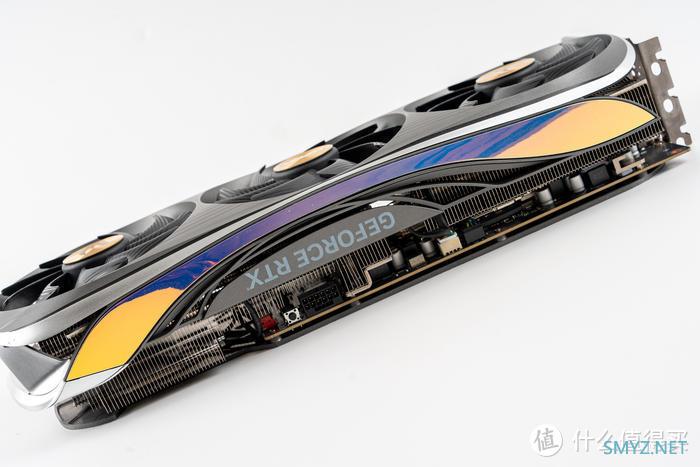

顶部的虹桥幻影可透射出多种光芒

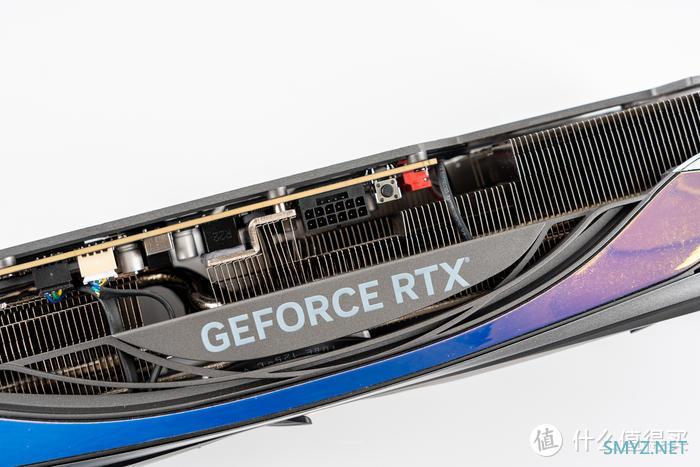

12VHPWR新型接口，红色接口还可以接到主板上实现主板联动

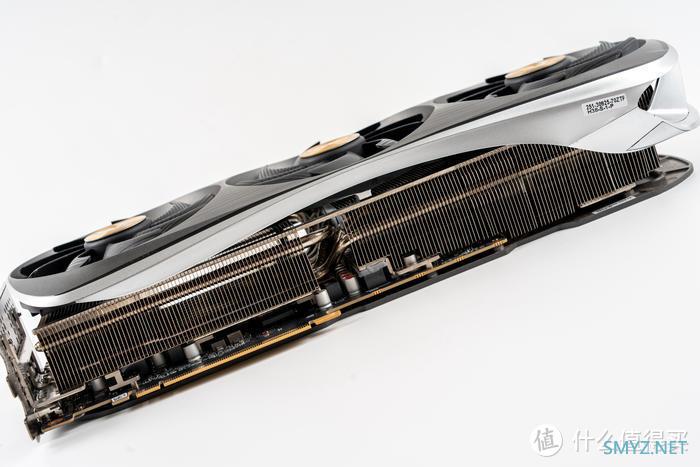

3.5槽巨大规模的Ice Storm 3.0散热系统

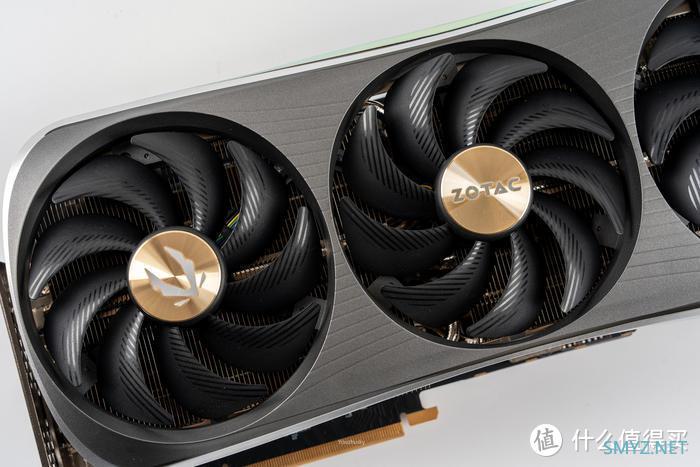

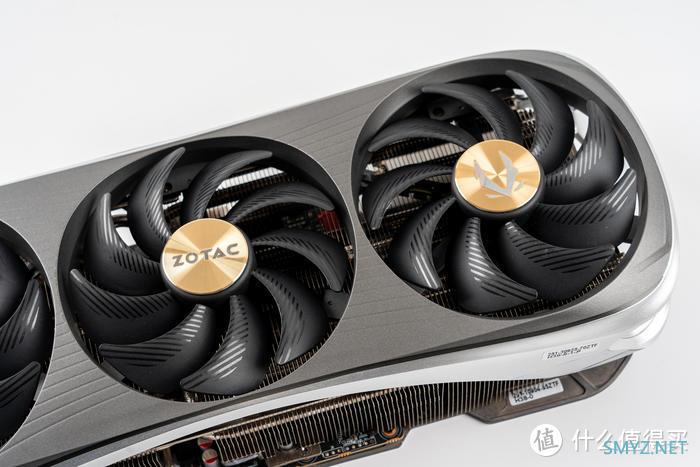

11CM超大尺寸的仿生盾鳞2.0风扇采用双滚珠轴承设计同时还增加了厚度，达到了加强了风量、风压和风流的目的，大幅提升散热效率

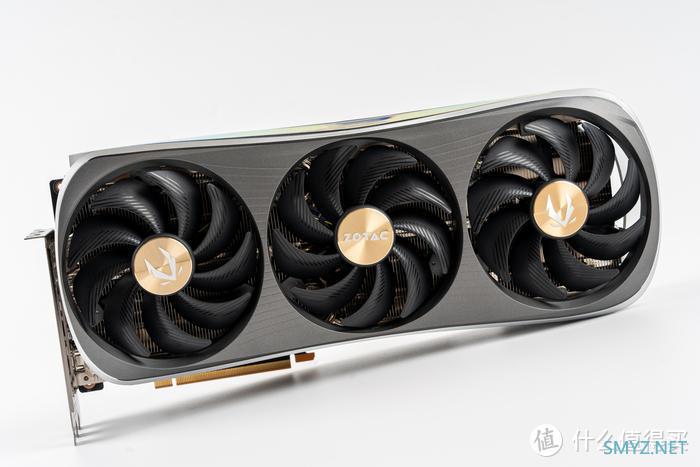

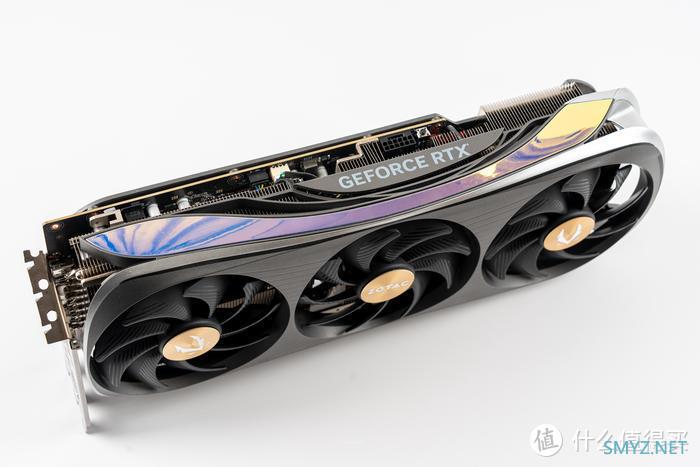

三把大风扇，配合3.5槽散热

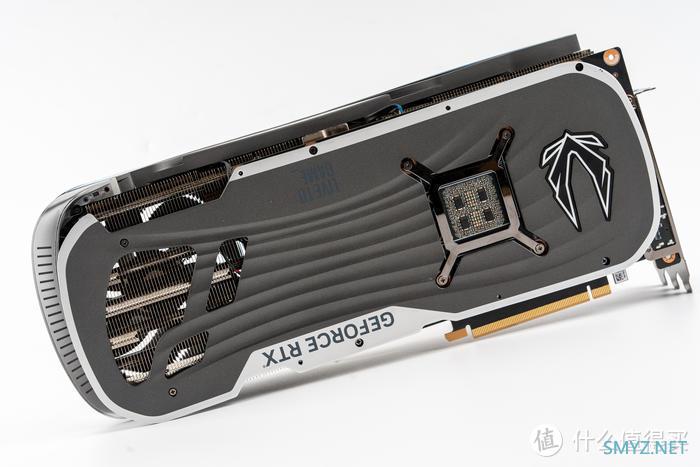

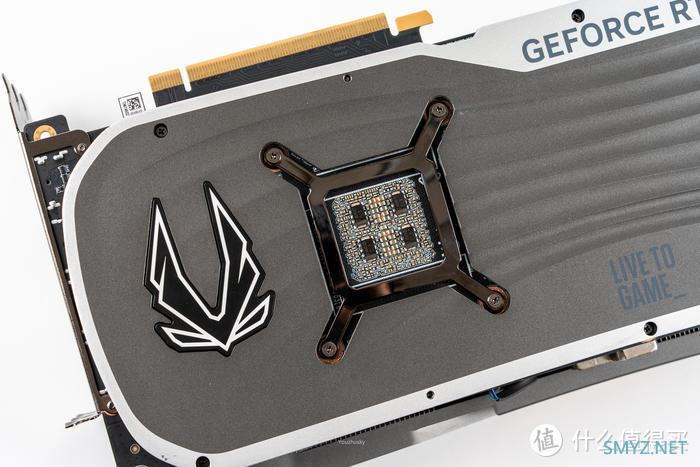

当然背板上也少不了GEFORCE RTX的logo设计

背板上的logo灯效与顶部、正面、侧面一共5个ARGB灯效区域设计

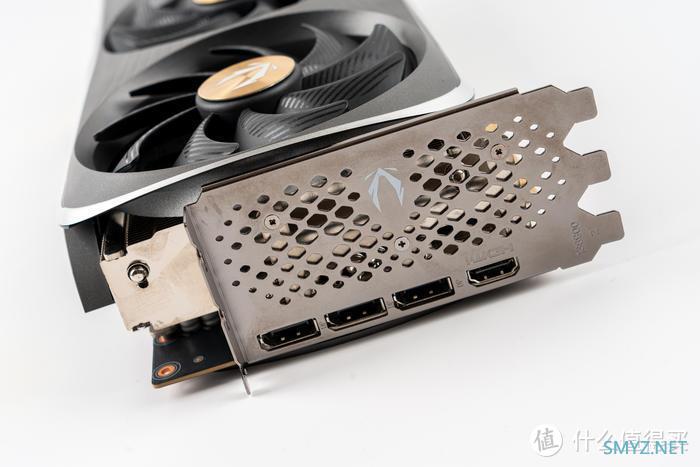

显卡背板接口依然是3DP1.4+1HDMI2.1接口

振华（SUPER FLOWER）额定1000W LEADEX VG1000W

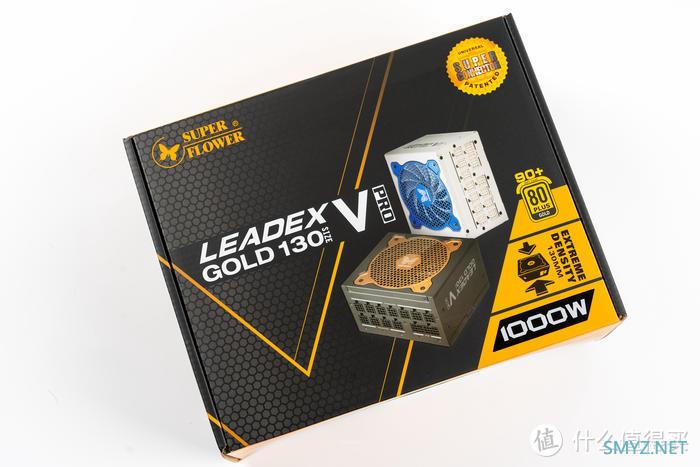

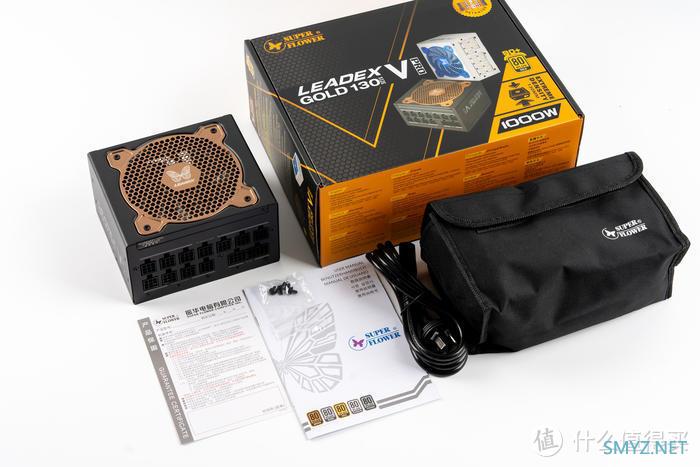

由于乔思伯D31尺寸比较小，而4090散热规模和功耗都比较大，所以在考虑功耗的同时也要注意安装问题，所以这次使用的小电源则是13CM的ATX电源，没错，他不是12.5CM的SFX-L，而是13CM的ATX，是振华最新推出的130SIZE，LEADEX V GOLD PRO——VG1000

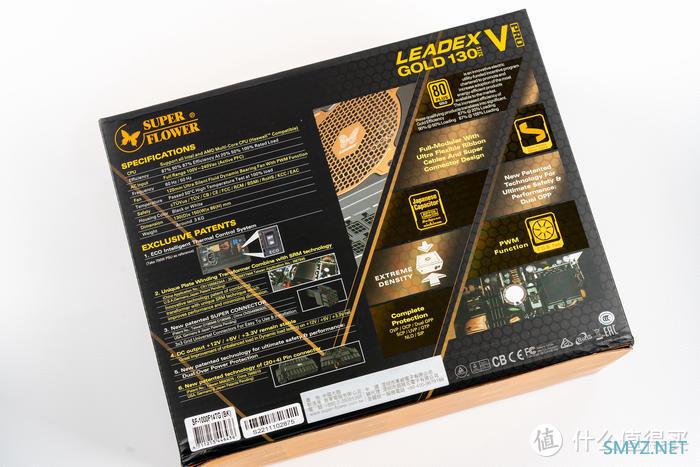

包装背面是产品特性介绍，一个采用全日系电容，带ECO智能温控和智慧自适应模组设计、12CM FDB风扇、十年质保的13CM的ATX电源。这个系列除了金牌1000w外，还有白金1000w的VP1000W和白金850W的VP850W

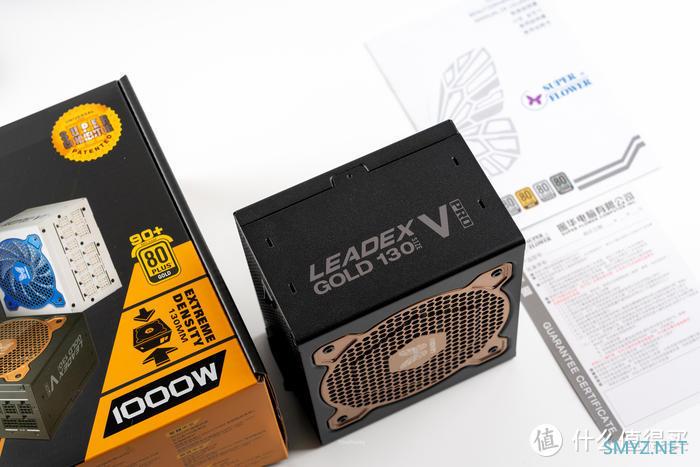

包装小巧，你也可以把它当作一个SFX-L？他的尺寸是130x150x86mm

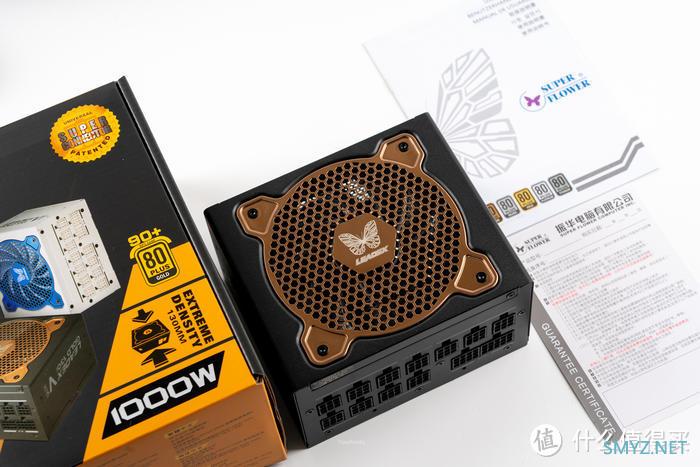

电源风扇进风口是超级花的logo，金牌则使用了金色设计，内部的12cm风扇则采用11叶FDB设计，45%负载下风扇停转运行

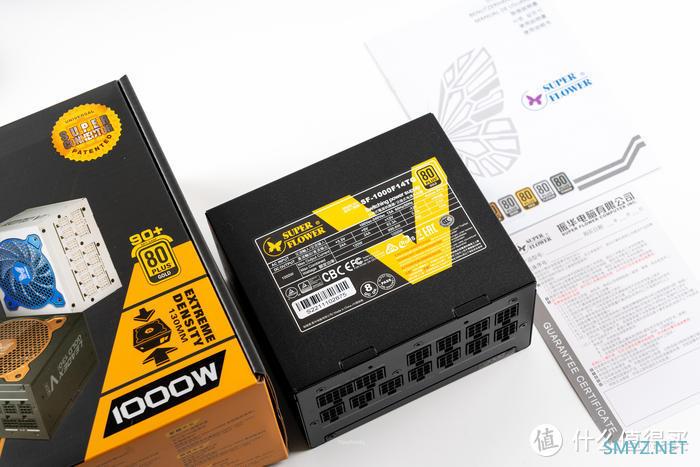

电源的正面是铭牌标识了各个参数，并且具有OVPOCPDOPPSCPUVPOTPNLOSIP八重保护技术，而双过功率保护能在长时间OPP1 120%超载和短时间OPP2 135%严重超载下运行，不过当然不建议超载使用。得益于使用卫星高功率变压器和同步整流器微型化技术才使得电源如此之小

电源的侧面是LEADEX GOLD 130size Vpro

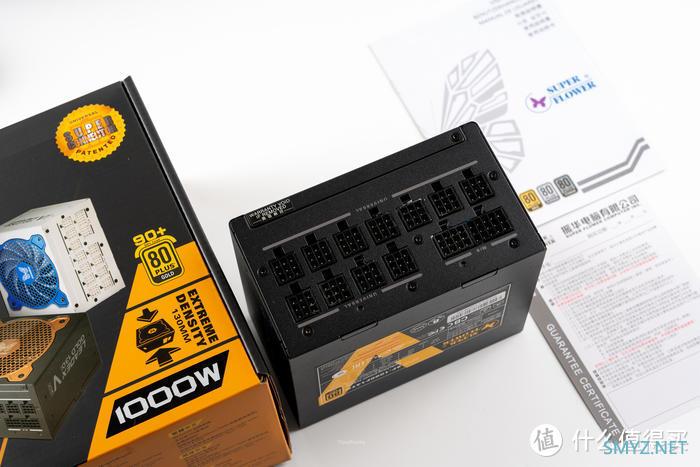

电源的全模组接口面，除了24P供电外，其余全是振华全新推出的更聪明的全模组接口，依然是九宫格设计，不过这11个通用接口不分SATA、显卡、CPU，都是直接一插就搞定

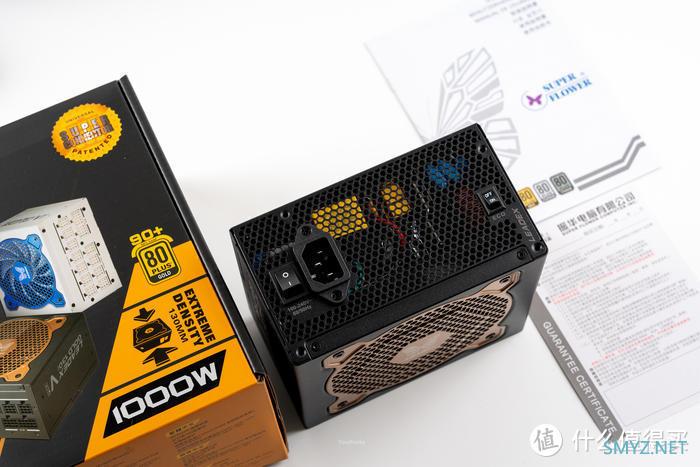

电源的出风口，右边的ECO按钮为智能温控系统，开启状态下为节能低噪优先（45%风扇停转），关闭状态散热效率优先

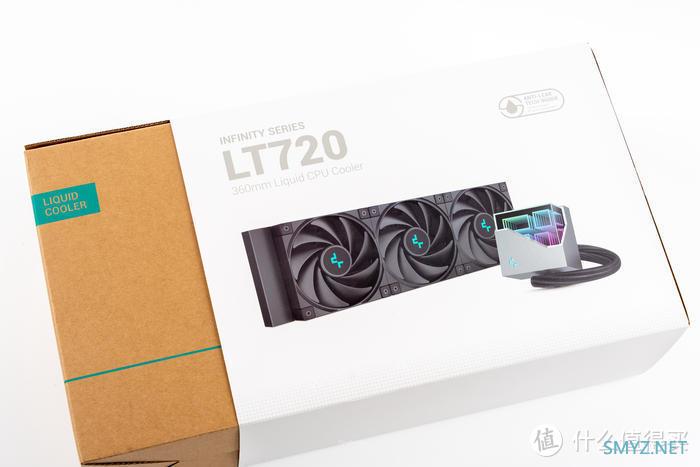

九州风神 LT720冰魔方360水冷散热器

对于7950X使用360一体水冷也还是有必要的，虽然这里对其设置了PBO85°墙，这里使用了九州风神的LT720冰魔方

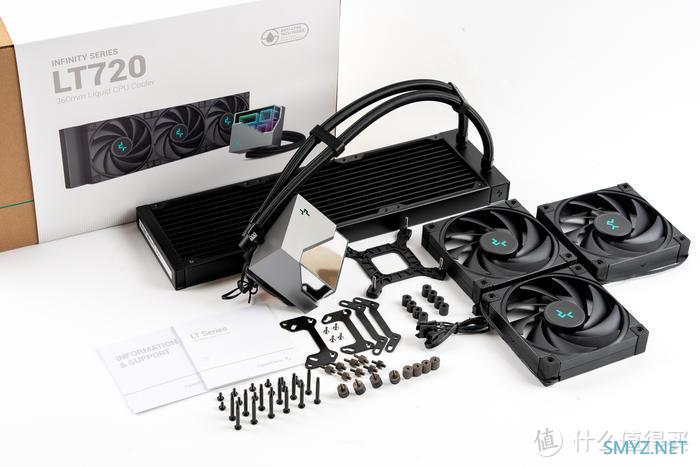

LT720冰魔方的全家福，除了无限镜冷头盖之外都为全黑配色，全扣具比较齐全支持AM4/AM5和intel 1700以及TR4和20XX扣具，并且使用九州风神最新的FK120风扇，能在2250RPM下可以达到最大风量85.85CFM、风压3.27mmAq，而运行噪音只有32.9dB（A）

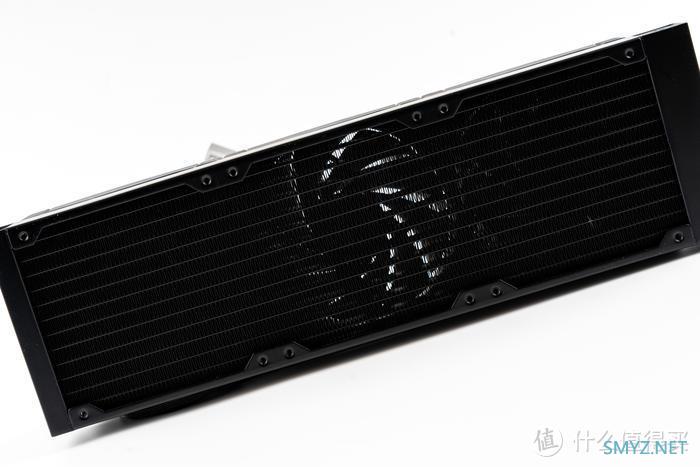

九州风神的水冷为全部自主研发，冷排也是非常工整的设计，鳍片整齐管道平行

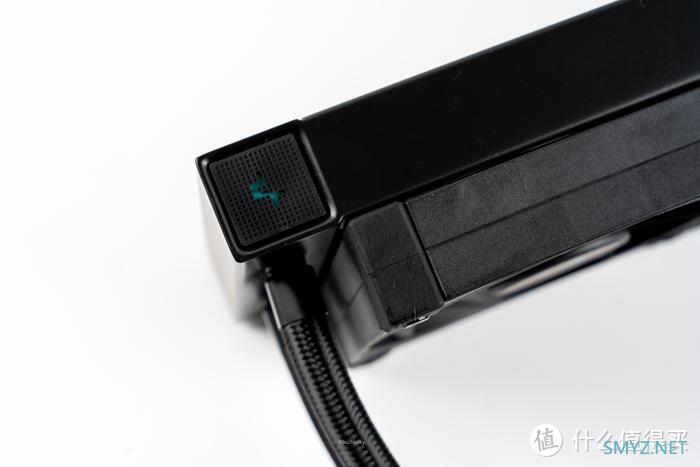

水冷排水室的另一头设计了九州风神的LOGO

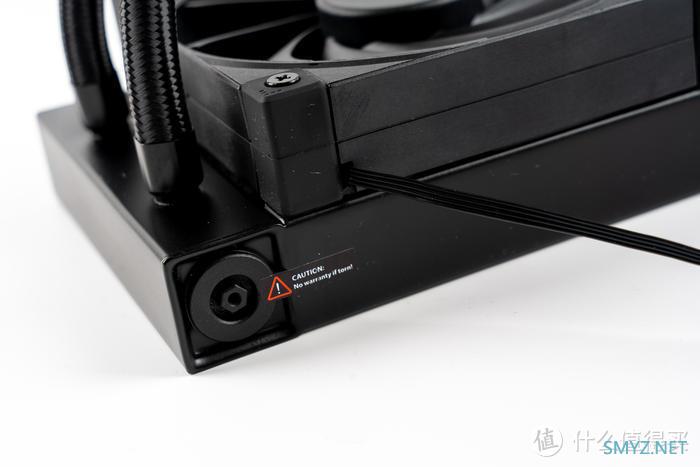

耐高温防腐蚀的EPDM规格安全阀，可以保证水冷长久使用

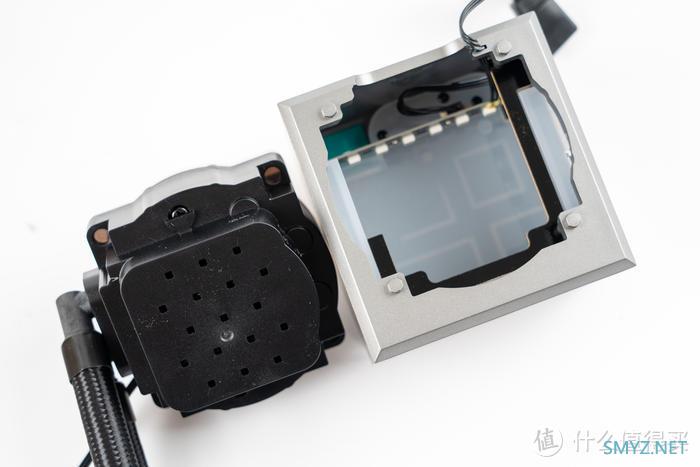

无限镜冷头盖与冷头为四角的磁吸设计，安装简单，冷头采用第四代高性能自研水泵，3100RPM的三相六级内绕马达，微水道和紫铜底座也做了全新升级

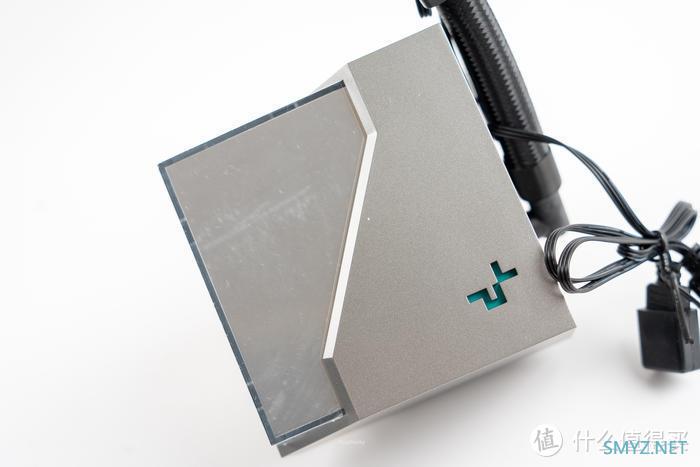

无限镜冷头盖，默认镜面上有覆膜保护，撕下即可光洁如镜。其设计来自蒙德里安“几何形体派”，呈现了不同风格的空间几何之美，开启灯效时就完全不一样了

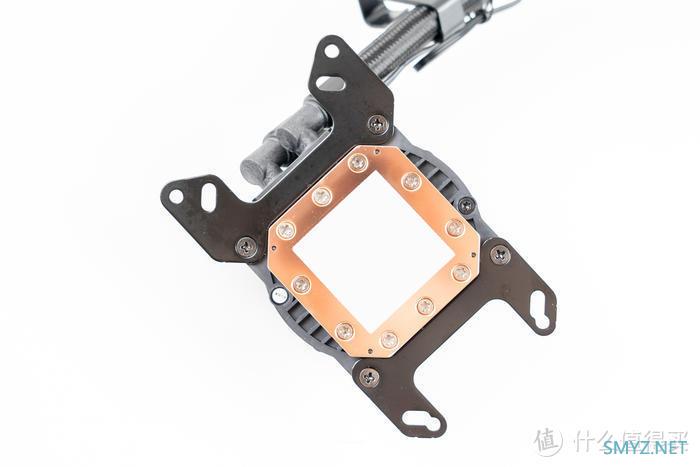

大尺寸强化铜底可以为散热器提供更强的导热性能，这里铜底上已经装好AM5扣具，并且螺丝能够磁吸可以很方便的安装，不用担心不小心丢了螺丝满地开手机手电筒瞎找了

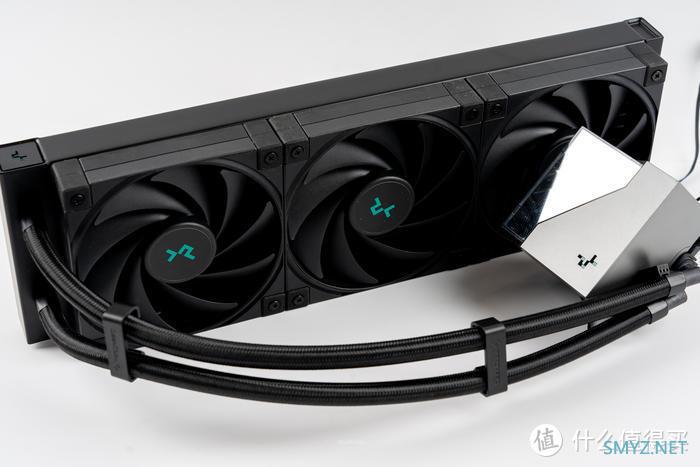

水冷本体与冷头盖和风扇合体，水冷管的长度为41CM，且有两个管夹方便固定水冷管的走向

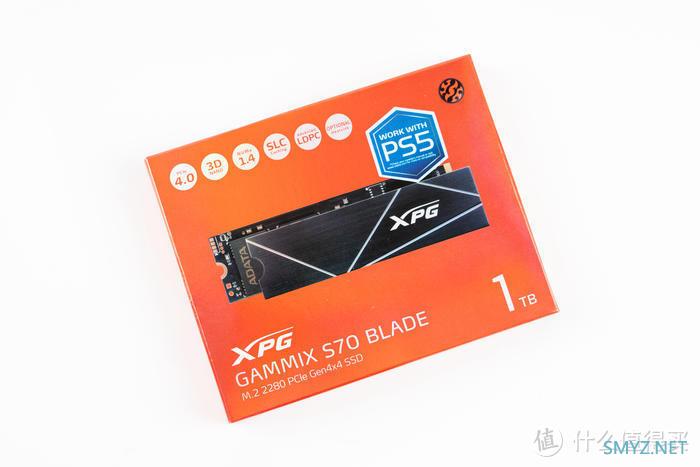

威刚（ADATA） XPG 翼龙 S70B BLADE 1TB SSD固态硬盘

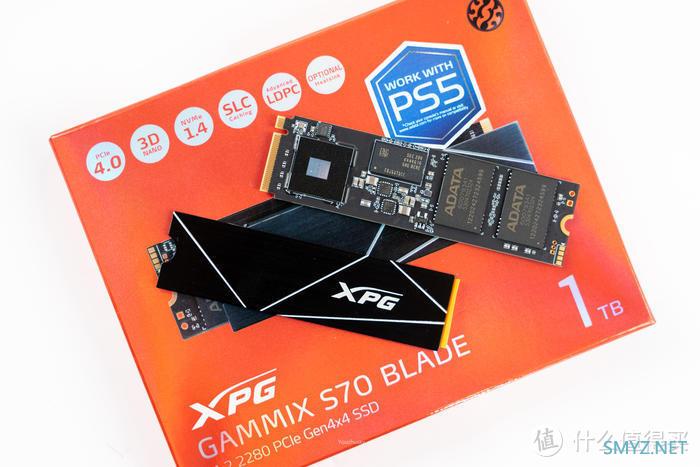

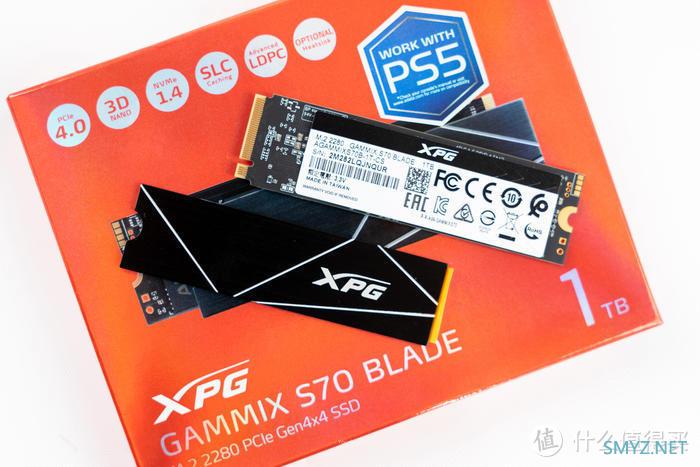

固态硬盘采用的是威刚的 GAMMIX S70 BLADE 翼龙S70B SSD，其带有600+GB的SLC动态缓存，顺序读写性能可达7400/6400 MB/S

较薄的马甲能让S70B能支持PS5的扩容，使用的是12nm制程工艺的InnoGrit IG5236CAA主控，拥有8个NAND通道，三星缓存，双面的威刚颗粒，支持LDPC纠错机制和RAID阵列，并且带5年保固

使用的1TB型号刚刚好够用，S70B的背面是保修贴纸，马甲安装也是比较方便的

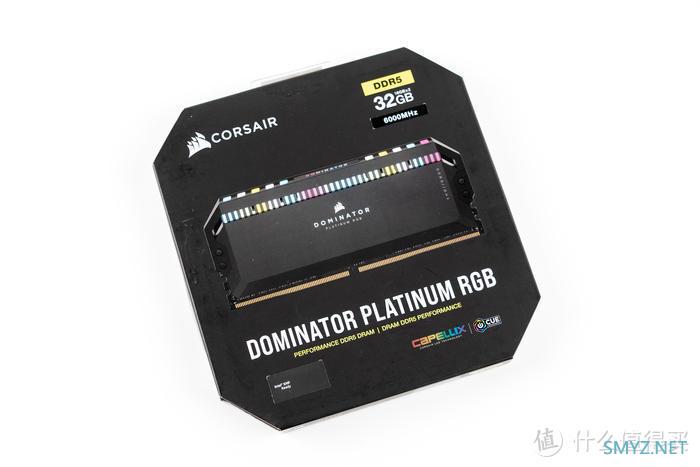

美商海盗船 32GB(16G×2)套装 DDR5 6000 统治者铂金

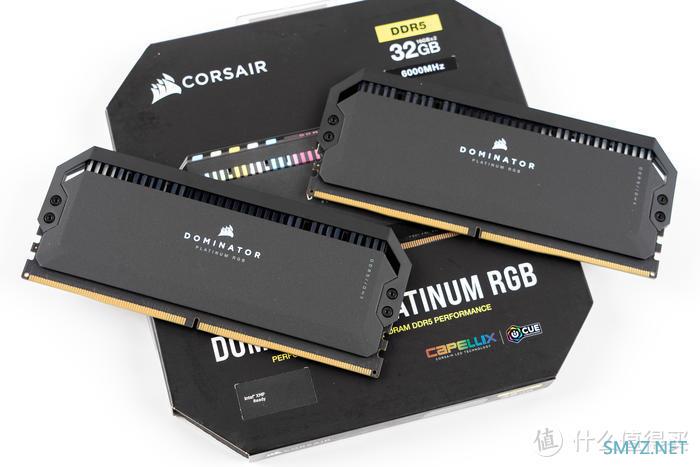

内存采用的是美商海盗船的统治者铂金 DDR5 6000 32G(16GX2)套装，目前最新的海力士颗粒C36时序，配合海盗船采用精密压铸的阳极氧化铝散热片的DHX冷却系统

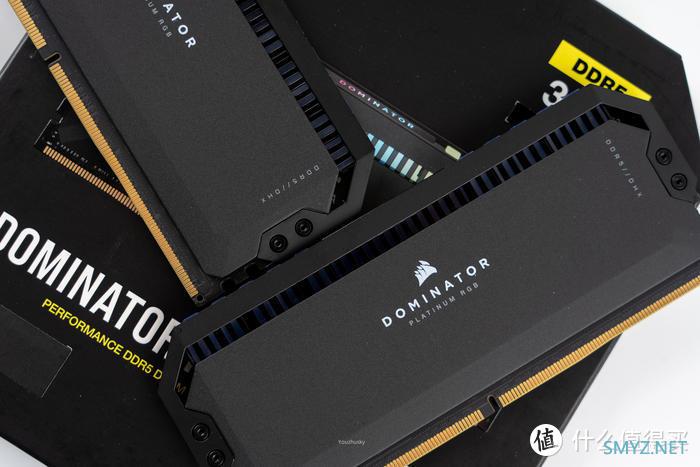

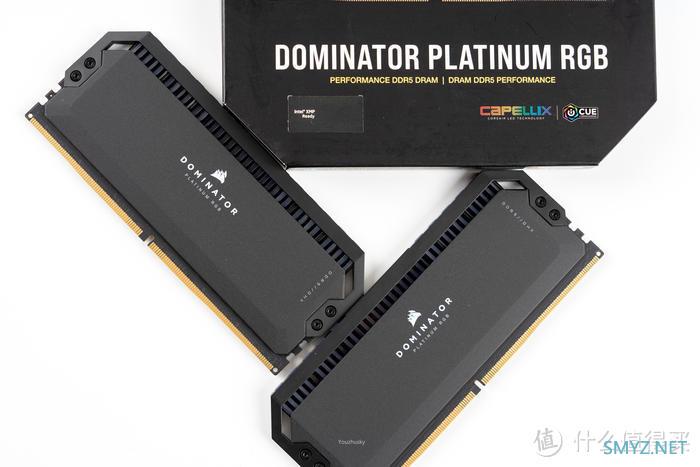

内存相当厚实，不愧为海盗船顶级的统治者铂金内存，且为一体化铝合金配合顶部的LED设计，中间则是海盗船LOGO和DOMINATOR PLATINUM RGB

内存两头的切角正好是45度的，右上角有DDR5 / DHX （散热技术标识），蕴含美商海盗船对内存的所有顶级设计

iCUE软件中对内存设置超过10中酷炫预设灯效，并可自定义效果

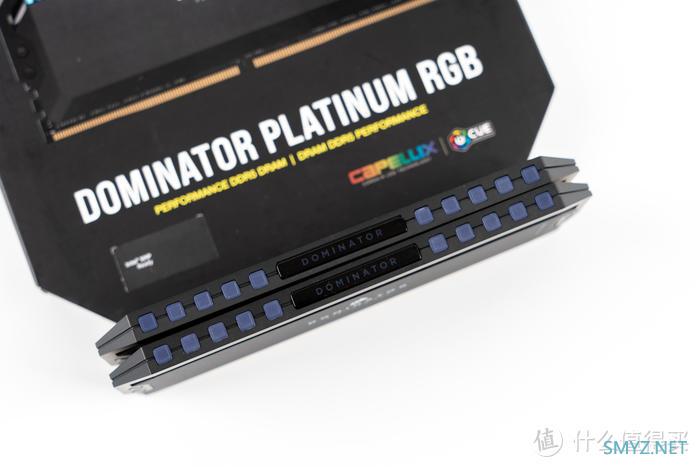

内存顶部为RGB导光区域，中间透光为DOMINATOR，两边各5个正方形导光孔，每条内存有12颗可独立寻址高亮度CAPLLIX LED

整机测试

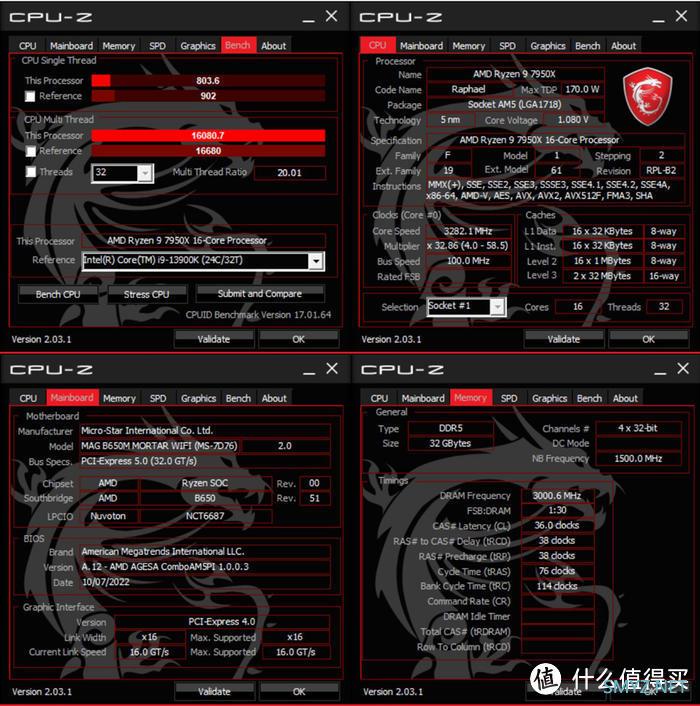

CPUZ 测试16大核的7950X的单核803.6分，多核16080.7分，虽然单核逊色于13900K很多，但是得益于纯16个大核心，多核成绩也基本持平于13900K

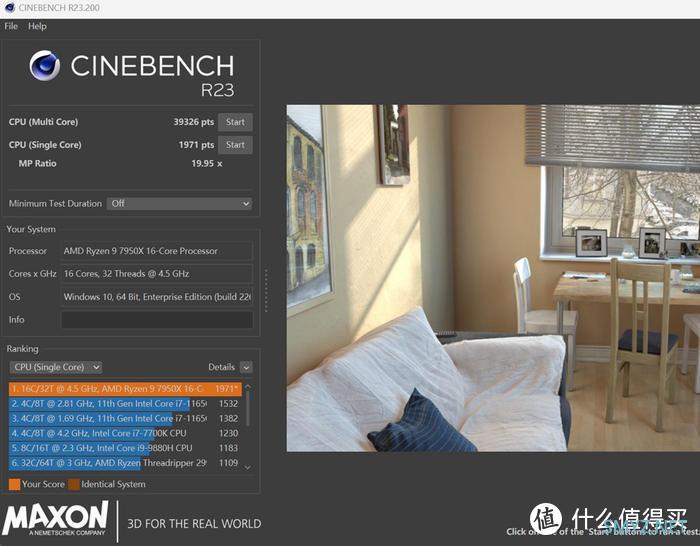

CineBench R23 测试成绩单核 1971，多核39326

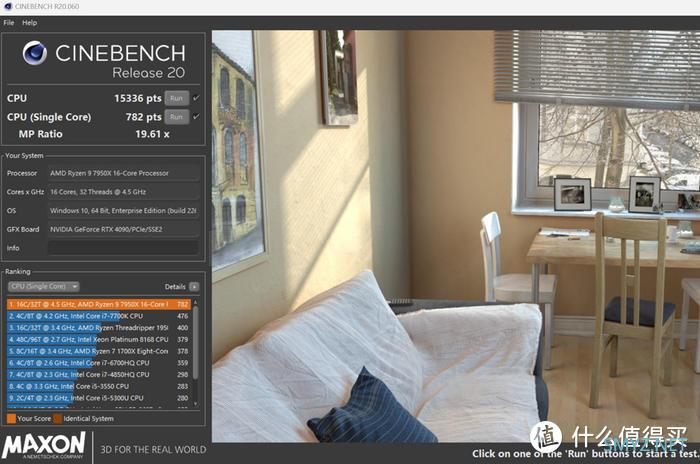

CineBench R20 测试成绩单核 782，多核15336

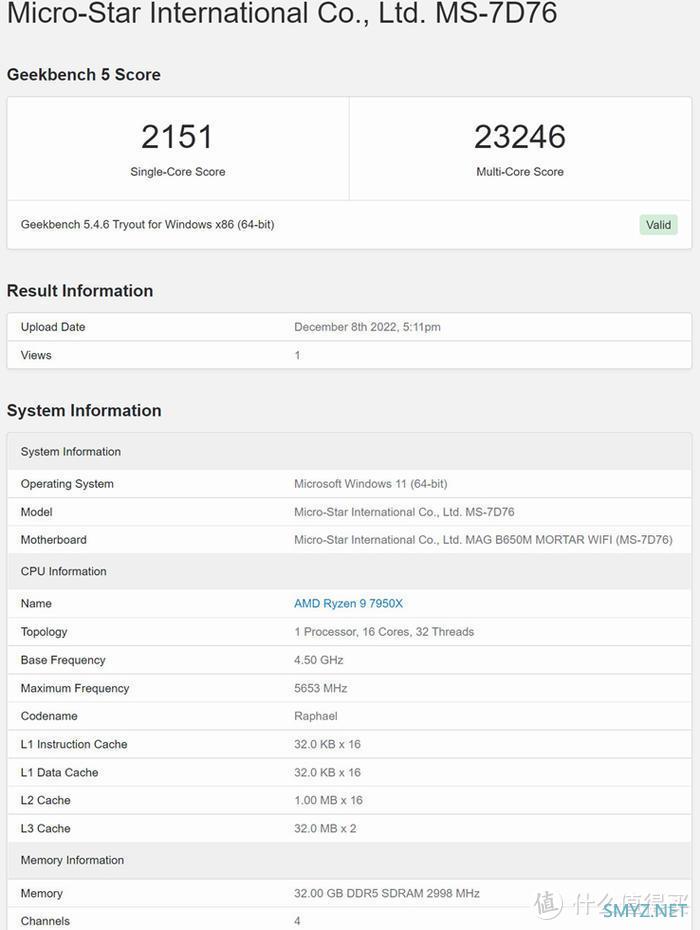

GeekBench 5 测试单核心2151，多核心23246

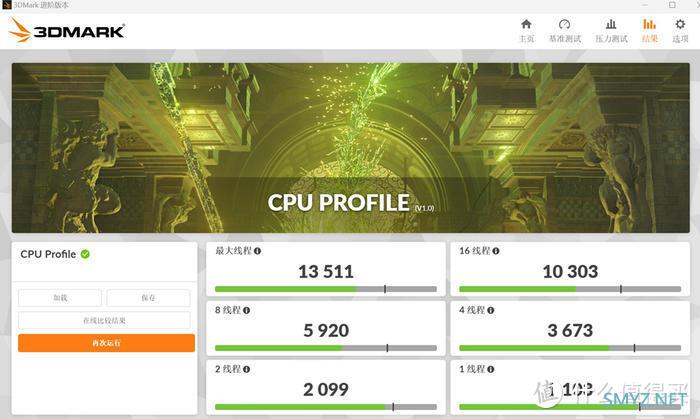

3DMARK 中的 CPU PROFILE 测试得分

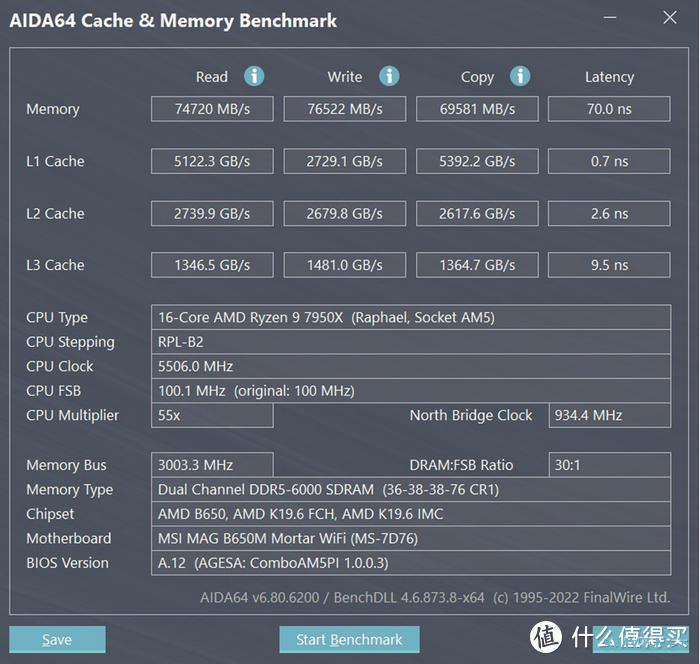

设置了XMP情况下测试美商海盗船铂金统治者DDR5 6000 RGB灯条内存的带宽读取74GB/S、写入76GB/S、拷贝65GB/S，延迟70ns

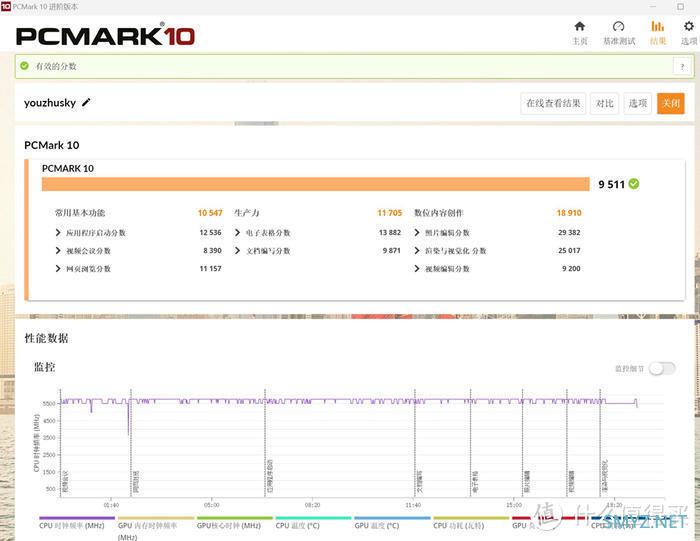

PCMARK10的办公生产及数位内容创作得分为9511

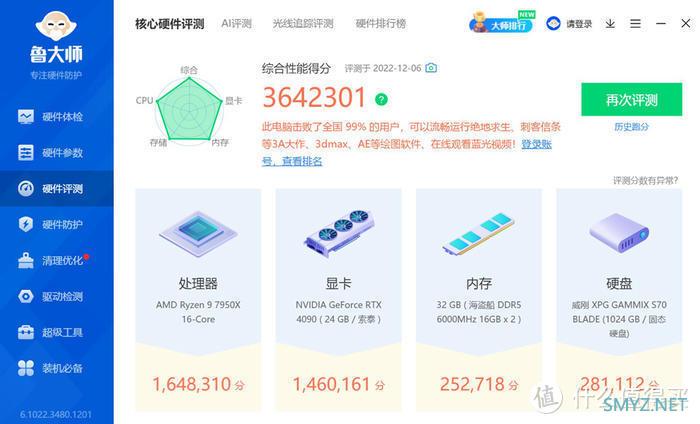

鲁大师综合性能得分 364万

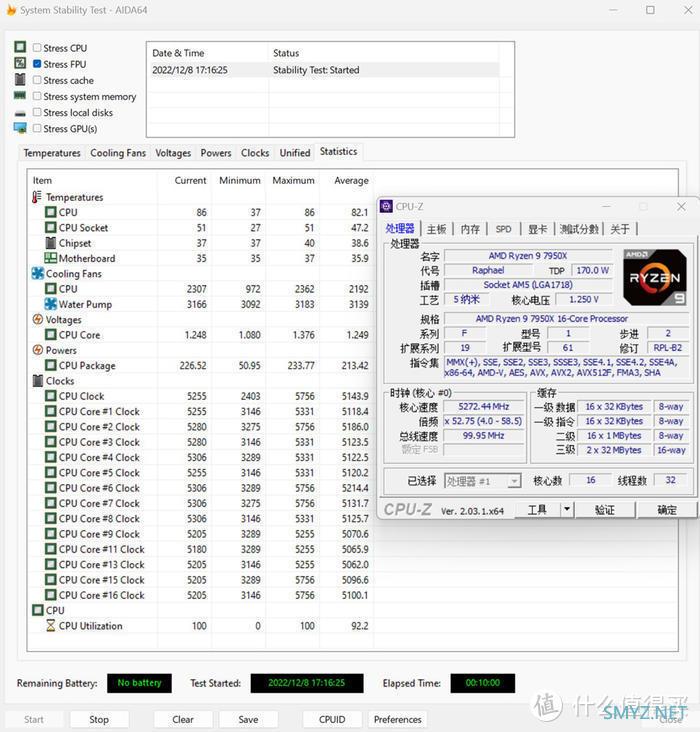

CMOS已经设置了PBO85温度墙所以单烤FPU测试中CPU基本在86度，功耗在226W，频率为16个大核心5.3Ghz

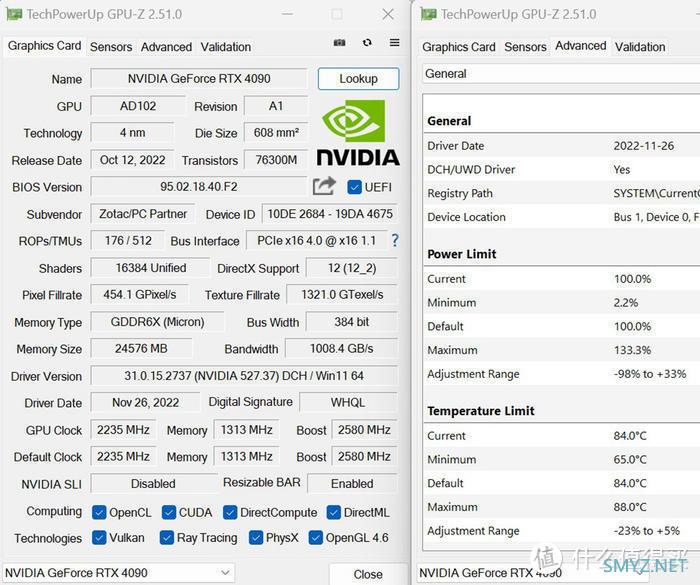

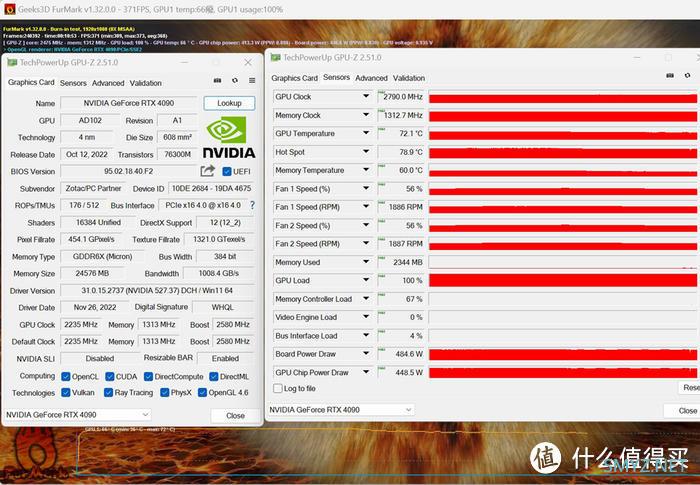

索泰 GEFORCE RTX4090 24GB GPU-Z信息

FurMark测试中显卡甜甜圈烤机10分钟后GPU核心72.1度、热点78.9度、显存60°，而转速只有仅仅56%的1900转左右，显卡功耗在已经达到了484W，600W的散热器到底不是盖的

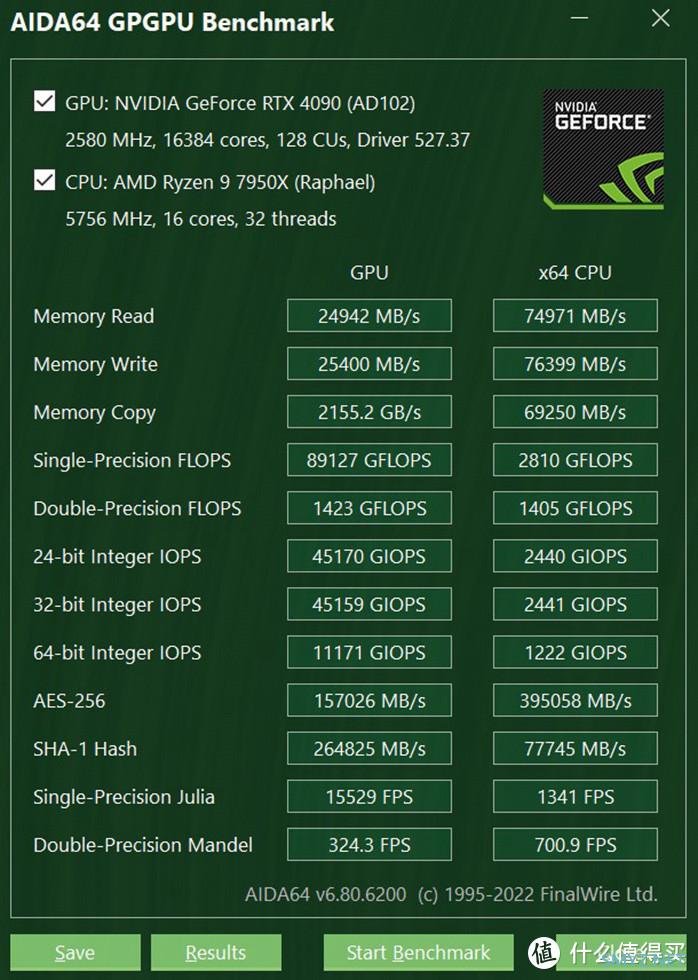

AIDA64的GPGPU测试成绩

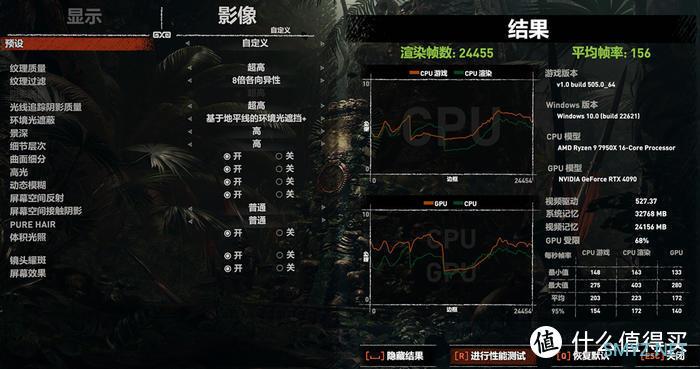

游戏测试中古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均156FPS

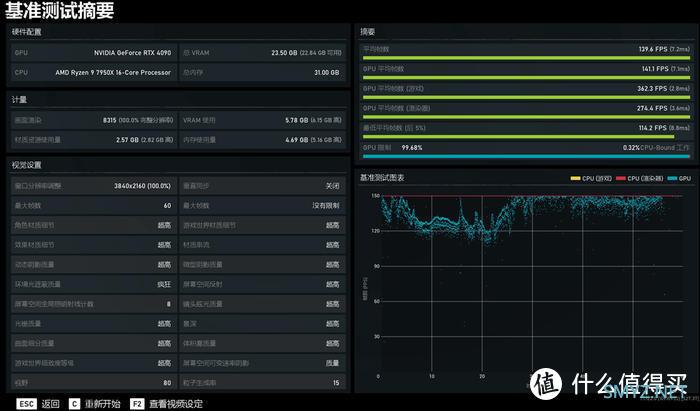

战争机器5在4K分辨率超高特效下测试平均139FPS

FARCRY6 在4K分辨率的ULTRA特效下测试平均119FPS

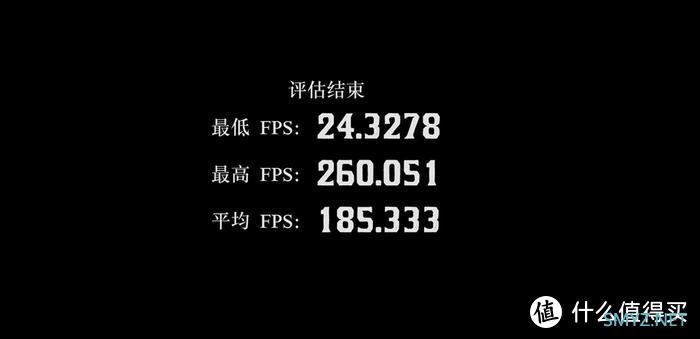

荒野大镖客2在4K分辨率的最高特效下并开启自动DLSS测试平均185FPS

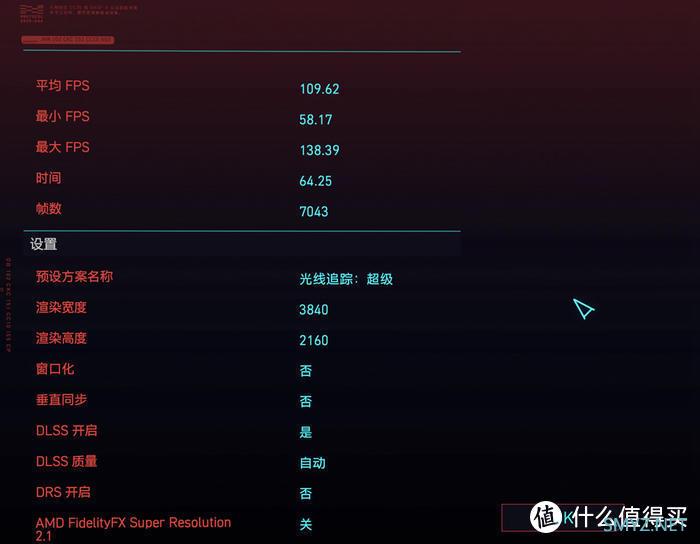

2077在4K分辨率超级光线追踪特效下测试平均109FPS

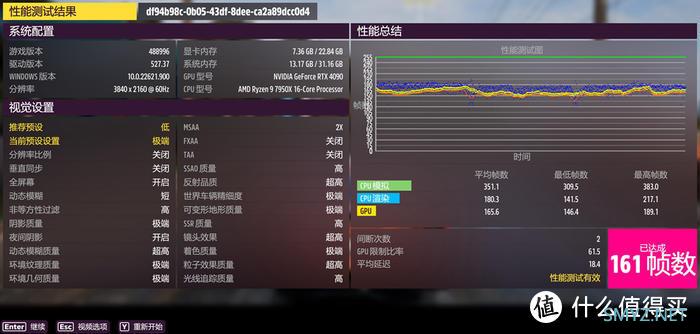

地平线5在4K的极端特效下测试平均161FPS

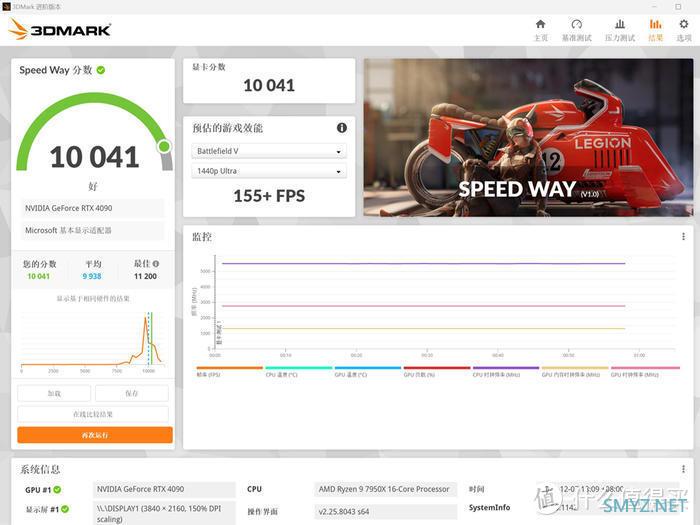

3D MARK SPEED WAY 测试成绩 10041

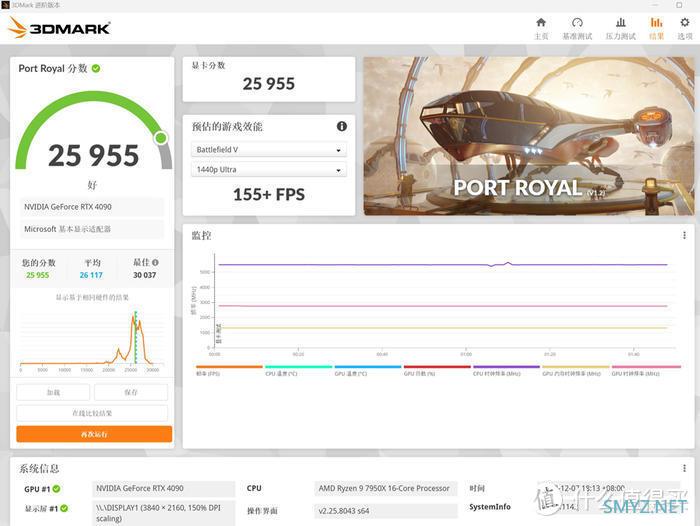

3D MARK PORT ROYAL 光线追踪测试成绩 25955

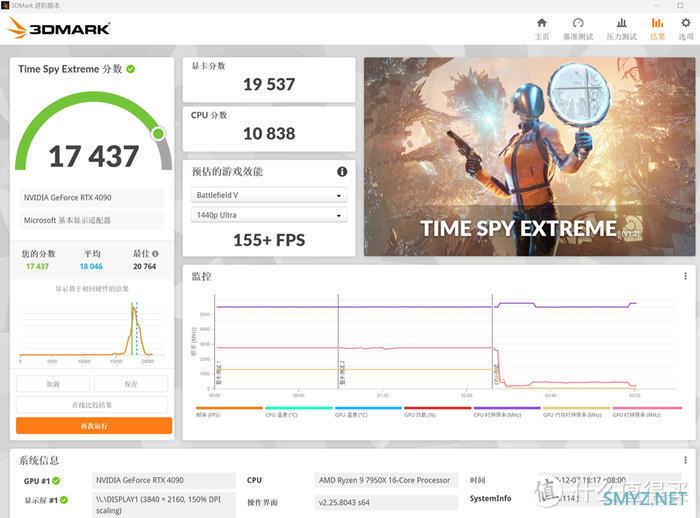

3D MARK TIME SPY EXTREME 测试成绩 17437

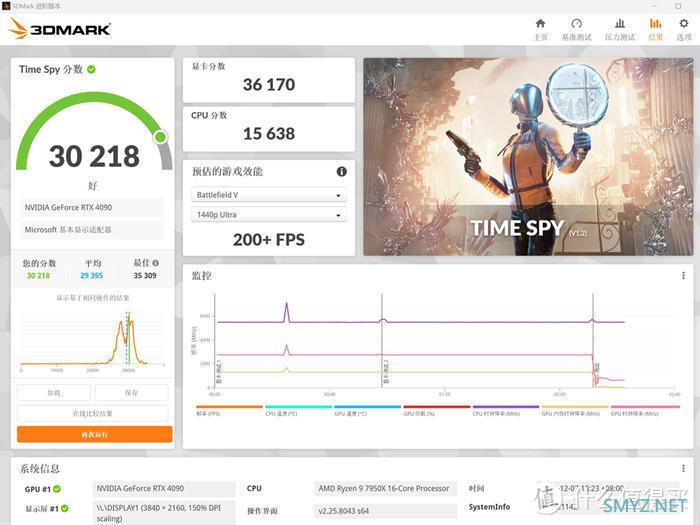

3D MARK TIME SPY 测试成绩 30218

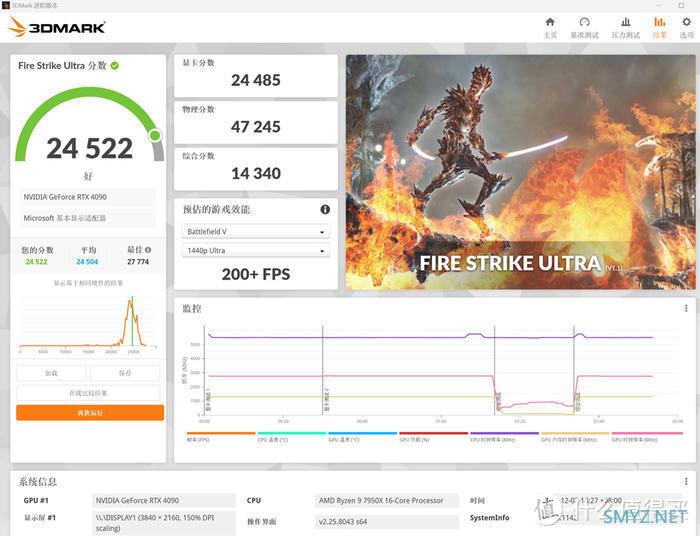

3D MARK FIRE STRIKE ULTRA 测试成绩 24522

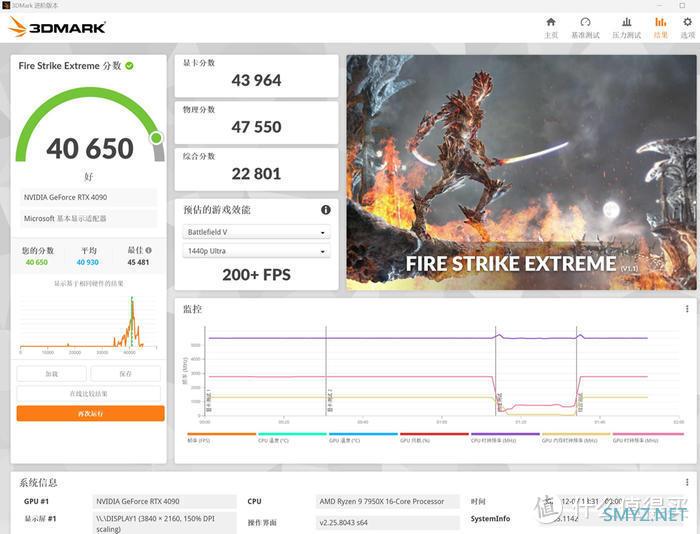

3D MARK FIRE STRIKE EXTREME 测试成绩 40650

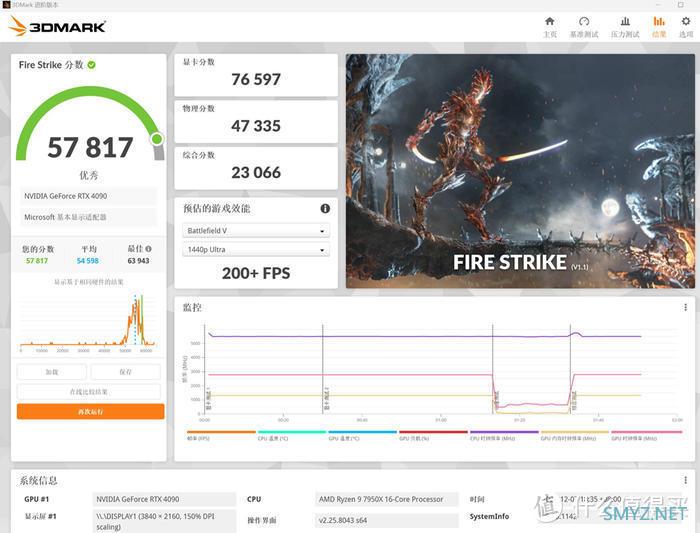

3D MARK FIRE STRIKE 测试成绩 57817

以上就是本次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
