近期很多NAS玩家伙伴们私信讨论有没有N5095或多盘位NAS主机搭配，要起步4盘位的5095主机

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

关于11代的5095或5105的nas主机，六六也一直关注这方面，因为这类11代的5095/5105主机市面都是单盘或最多2盘使用的，原因受制于5095/5105的主板供电都是12Vdc或主板4pin的12Vatx电源二选一供电，无法通过接入小1U/flex标准电源的24Pin对主板供电，导致无法对多盘位的sata供电或nas主机的硬盘背板供电。只能默认主板1个或2个sata硬盘安装使用。

也有专业玩家在使用4盘位或以上硬盘时，使用小1u atx电源，短接。然后给硬盘背板供电，但这样的方式会导致关机后硬盘是一直带电的，对硬盘伤害很大。而且改供电也不合适使用nas做为存储工具的伙伴们。同时非专业电子电路知识的伙伴们不建议改供电，一是易毁板二是使用不稳定。

二、12Vdc直流供电和小1U/Flex电源供电优缺点对比

N5095/N5105作为intel 11代的高性能cpu，该平台性能做NAS主机或软路由使用，是至少可以满足近10年使用需求，无论是NAS存储、跑虚拟机、docker或轻型服务器winser以及软路由等功能，都完全满足。但各大平台几乎只有做软路由主机使用，在多盘位NAS主机使用上，除了专业玩家改装，几乎看不到11代5095的多盘NAS主机。

限制其最大的原因就是主板供电，也就是基于DC供电和ATX供电之争。

1、使用12Vdc直流电源适配器供电：

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

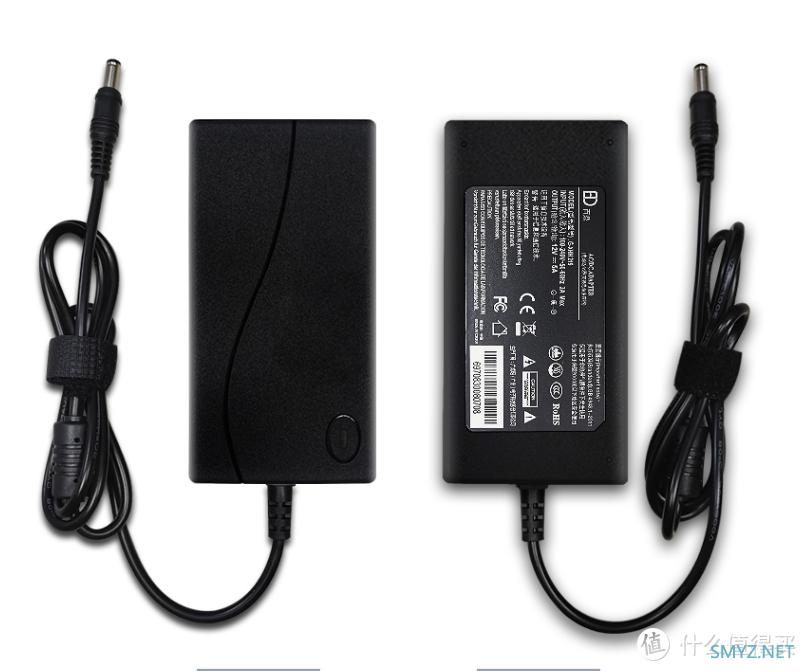

使用12V直流电源适配器供电的优点，使用过这类nas主机的伙伴都明白，最直接感受的就是静音！配合代功耗5095主板使用，几乎是0噪音。另外省电，同样功耗的主板使用直流电源和ATX电源，相同跑机环境，12Vdc平均功耗要小于ATX电源4W左右。当然这对于4盘位以上nas主机可以忽略不计。

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

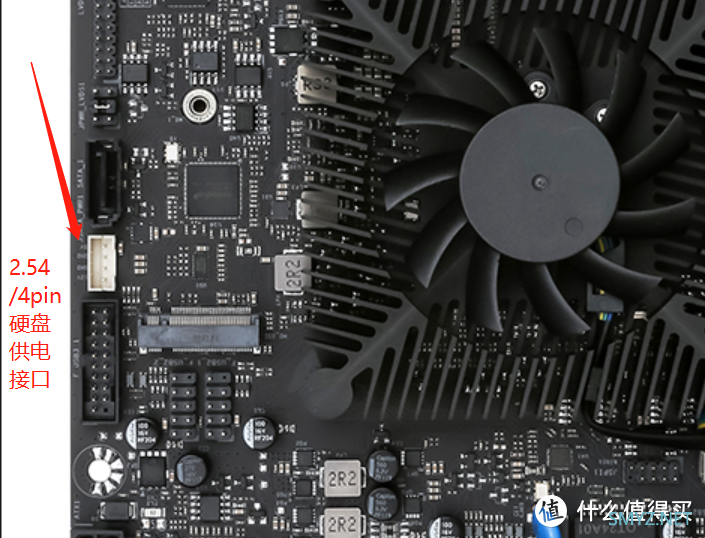

事物两面，其二肯定有缺点，12Vdc最大的缺点，也是限制多硬盘使用的缺点，就是对硬盘供电不足！各大购物平台的N5095等11代主板几乎都是主板一个sata硬盘位，供电是sata口并排的2.54/小4pin或ph2.0/4pin硬盘供电。

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

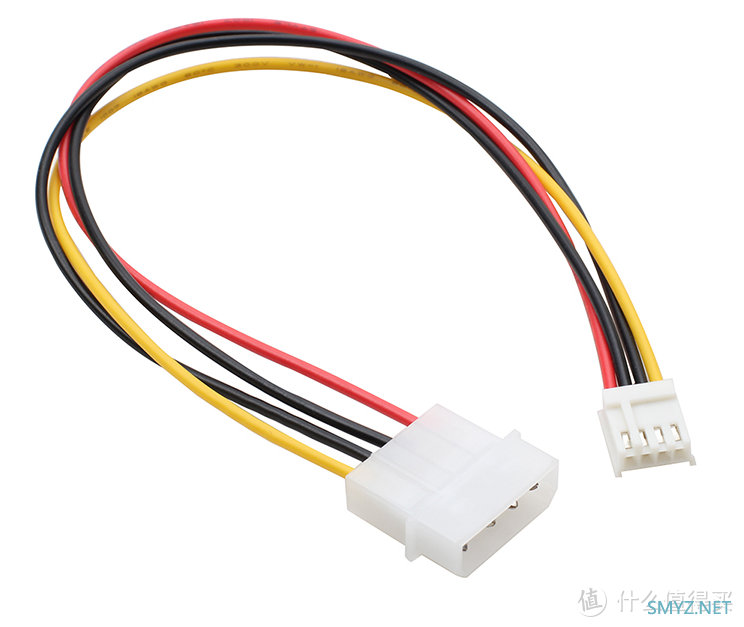

小部分玩家通过使用硬盘小4pin转双口sata给2个硬盘供电，这样已经达到硬盘稳定供电的极限，且单个硬盘最大不能超过4T。至于改供电给硬盘背板上4盘位的，在开机时会遇到有时无法启动跳灯等异常，原因就是瞬间电流过大，主板给硬盘供电不足导致。所以如果要使用12VDC供电上4盘位的话，只能另辟途径。

2、小1U/Flex电源ATX供电

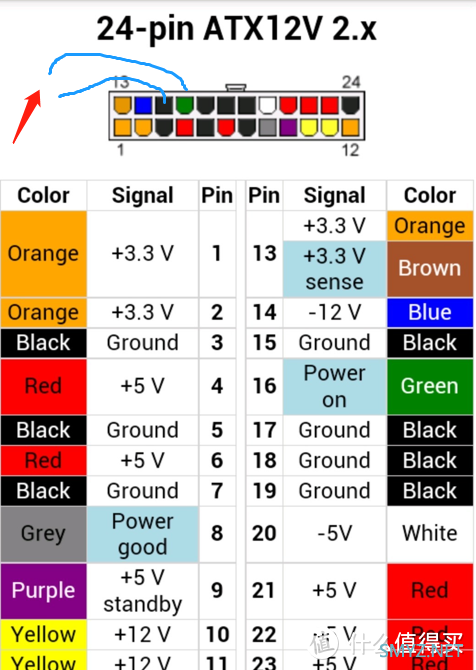

使用标准小1U或Flex给主板供电，相当正常装机使用电源供电。优点是供电稳定，4盘位或以上取决电源功率即可，只要NAS主机支持多硬盘即可，不用为硬盘供电考虑。但是11代的5095主板只有小1U/Flex电源的4pin的12V供电口接入，24pin的ATX接口用不到，这样给电源开机带来一个小麻烦，因为电源开机原理简单说是通过绿线+黑色短接，生产PS-ON信号然后ATX电源才开始工作，电源输出各路12V/5V/3.3V等等。

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

部分玩家短接绿色和黑色线使用小1U/Flex电源本身是开机状态，主板上的12V4pin会一直通电，然后电源的ide接口给nas主板的硬盘背板供电。这样会导致NAS关机状态下主板和硬盘背板一起处受电状态，对主机长期使用危害大。只有关机后拔掉电源线才是最安全。

三、11代N5095供电方案选择

鉴于很多nas玩家的咨询和催促，所以这段时间六六做了2套关于N5095主板满足至少4盘位的供电方案，希望为有意N5095的NAS主机伙伴们提供帮助参考。1、12VDC直流电源供电N5095 4盘位NAS

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

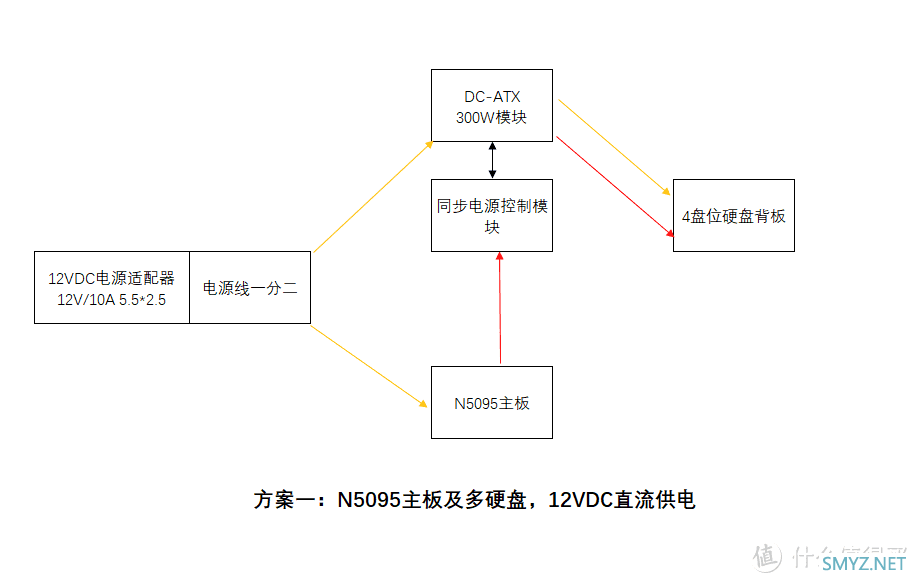

供电方案一：12VDC直流电源及模块供电如上简图，黄色和红色是标准12V和5V定义，选择12V/10A，120W直流电源适配器，通过一分二，给5095主板和DC-ATX模块同时供电。DC-ATX模块接同步电源模块，此模块由主板供电。4盘位硬盘背板支持4*4T硬盘供电，通过DC-ATX模块供电。超过4T硬盘以上的建议电源选择12V/12.5A的150W电源，硬盘容量可以超过4T，但数量不超过4只。同时注意主板输入源最大电流值，这点可以咨询主板卖家。关机时，主板断电，主板断电后同步电源模块断电，连接的DC-ATX模块自动断电，硬盘背板断电。所以关机后主板和硬盘全部断电，无需拔下电源。此方案供电稳定， 4盘位nas关机后所有设备断电，且硬盘供电由DC-ATX模块单独供电，支持4个硬盘安装稳定运行使用。唯一不足是模块较多，需要转接排线、小1U转接档板及定制的固定盒，成本较高。但开机通断电运行稳定且静音效果几乎零静音。2、小1U/Flex电源ATX供电N5095多盘位NAS

使用N5095的4盘或多盘NAS主机主板供电方案优缺点对比及选择

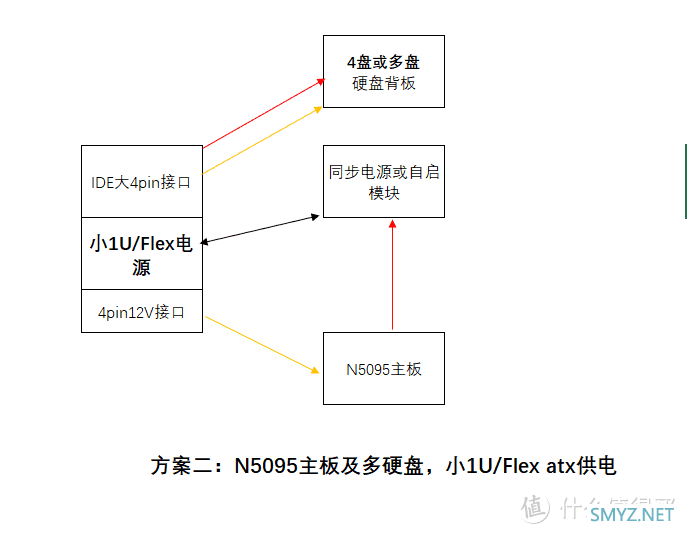

供电方案二：小1U/Flex电源ATX供电如上图，直接使用小1U/Flex电源的4pin12V为主板供电，大4pin或双大4pin给硬盘背板供电，因为是电源直接供电，所以4盘或4盘以上的硬盘背板都支持，这个取决NAS主机的机箱结构即可，多盘的只要更换相当大功率电源即可。加一个同步电源模块也是为了关机后整个设备同步关机，设备不带电。此方案适合使用4只4T以上大容量硬盘，或者4只以上硬盘数量的多盘位NAS主机使用，方案成熟，扩展性更强。唯一不足的就是小1U电源有风冷噪音，这点可以通过采购静音效果好的电源使用解决，或者对声音场合要求不十分苛刻的伙伴使用。

总结：供电方案选择

具体是选择12Vdc直流供电还是小1U/flex电源供电，其实主要还是看使用本身的硬盘需求决定的。2盘以下的首选12Vdc直流供电，超过2盘位以上的，是12V还是小1U呢？评论区选择12Vdc直流供电的，麻烦回复1，小1U的回复2，看看大伙的选择哈。作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
