提到高性能显卡，大家可能第一时间想到NVIDIA GeForce系列游戏显卡，其凭借澎湃的性能、颠覆性的使用体验，牢牢占据了市场的绝大部分份额。其实显卡不仅是大众游戏娱乐的设备，同时依托强大的并行计算能力成为创意工作、人工智能、工业制造等领域的生产力工具。俗话说“术业有专攻”，NVIDIA RTX系列专业显卡就是专为生产力应用而生！
【专业卡与游戏卡的区别】
游戏娱乐与生产力应用对于显卡的侧重点完全不同：游戏娱乐追求在单位时间内渲染更多的画面，力求为使用者提供无卡顿、延迟的沉浸式体验；生产力应用则要求极致的稳定，持续数小时甚至数天的连续重负载运算保持100%准确。所以购买显卡时，一定要根据自己的用途选择对应的产品，才能事半功倍。

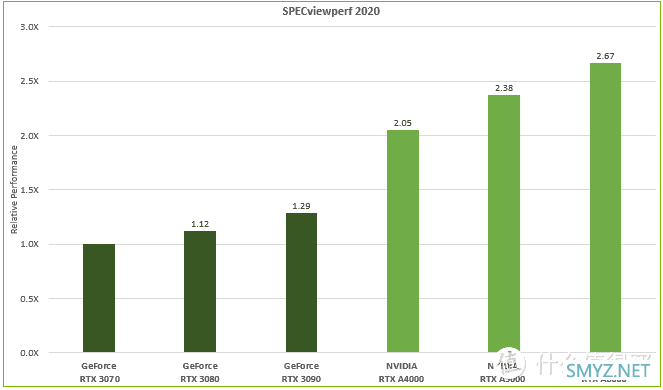

以权威生产力性能测试软件SPEC 2020作为参考，6144个CUDA单元的主流级RTX A4000就能以绝对优势领先10496个CUDA单元的旗舰级GeForce RTX 3090，性能差异甚为明显，其主要原因离不开硬件和驱动层面的针对性优化。

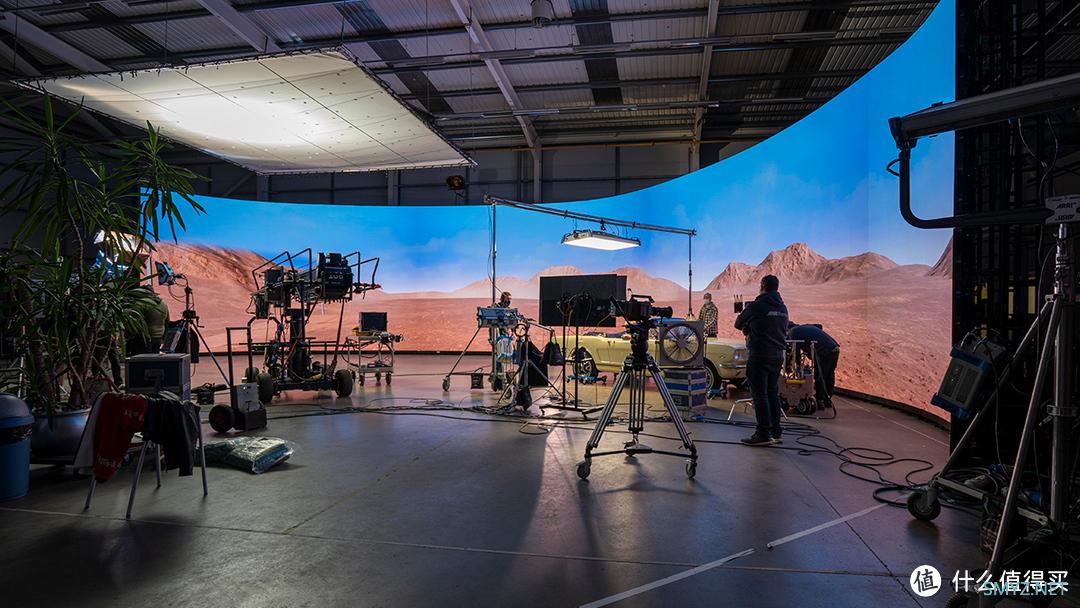

同步拼接技术是NVIDIA RTX系列专业显卡的另一优势，借助Quadro Sync同步卡用户可以在单个工作站最多同步8张显卡连接的32个4K显示设备，打造超高分辨率画面的终极视觉工作空间，来满足各行各业的可视化和展示需求。

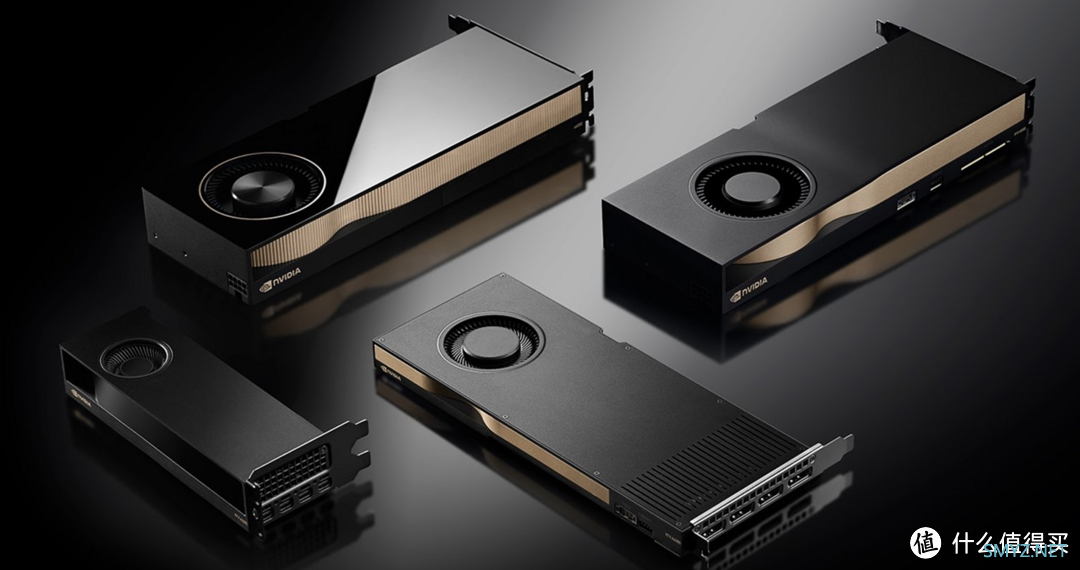

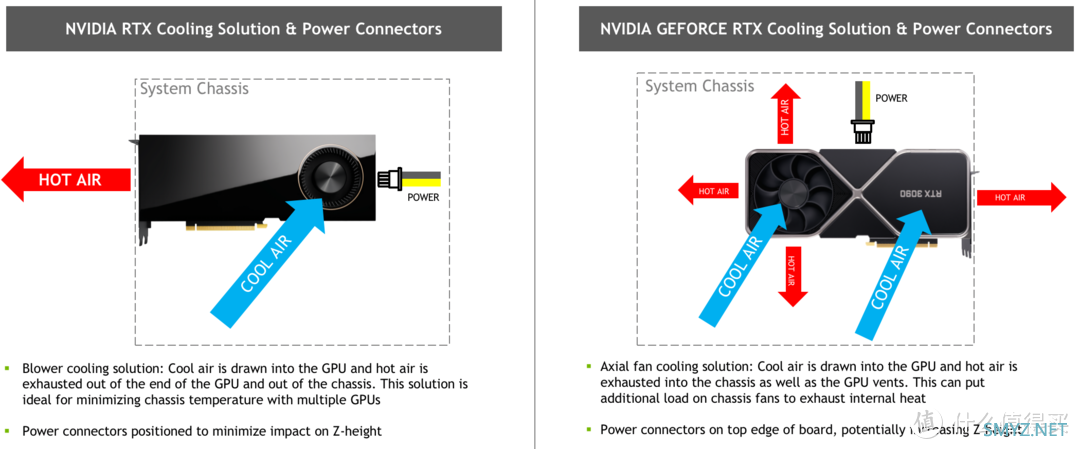

NVIDIA RTX系列专业显卡全部采用涡轮风扇结构，将显卡的热量快速排出机箱之外，避免由于热量淤积造成的运行不稳定或宕机。最大厚度不超过双槽的厚度以及尾部电源接口，便于在紧凑的机架式服务器机箱中多路安装。
【NVIDIA RTX A5500特性】

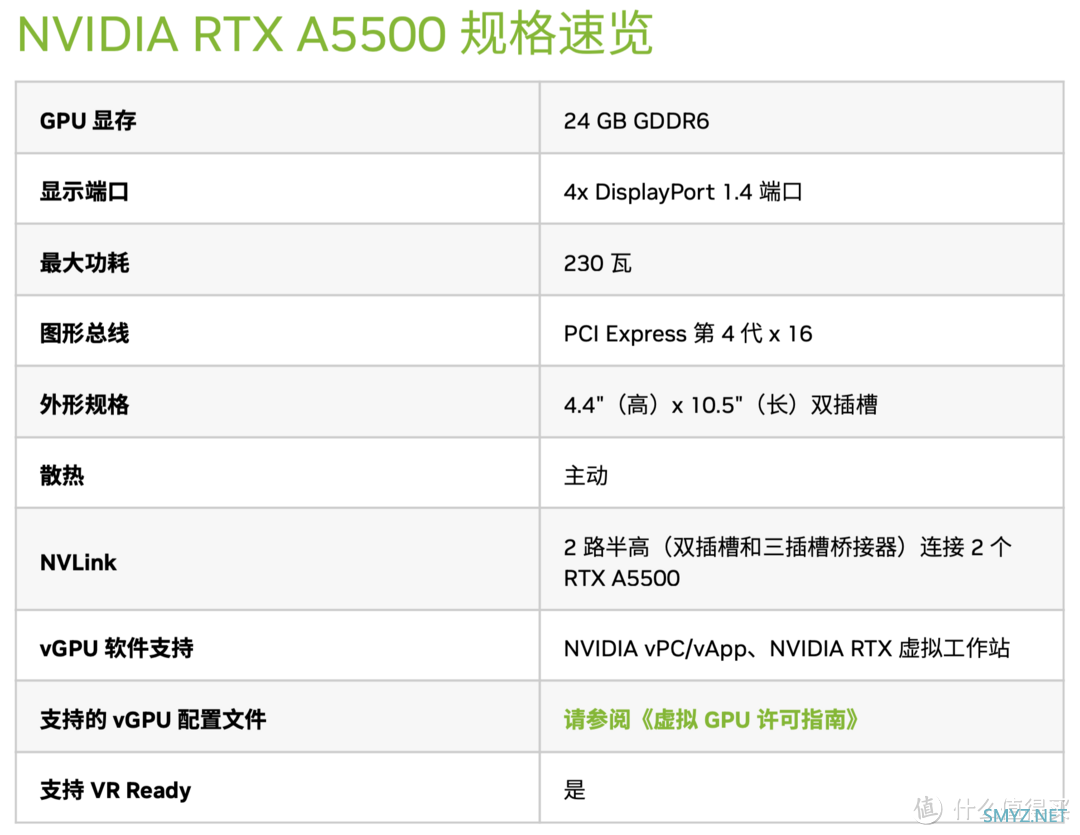

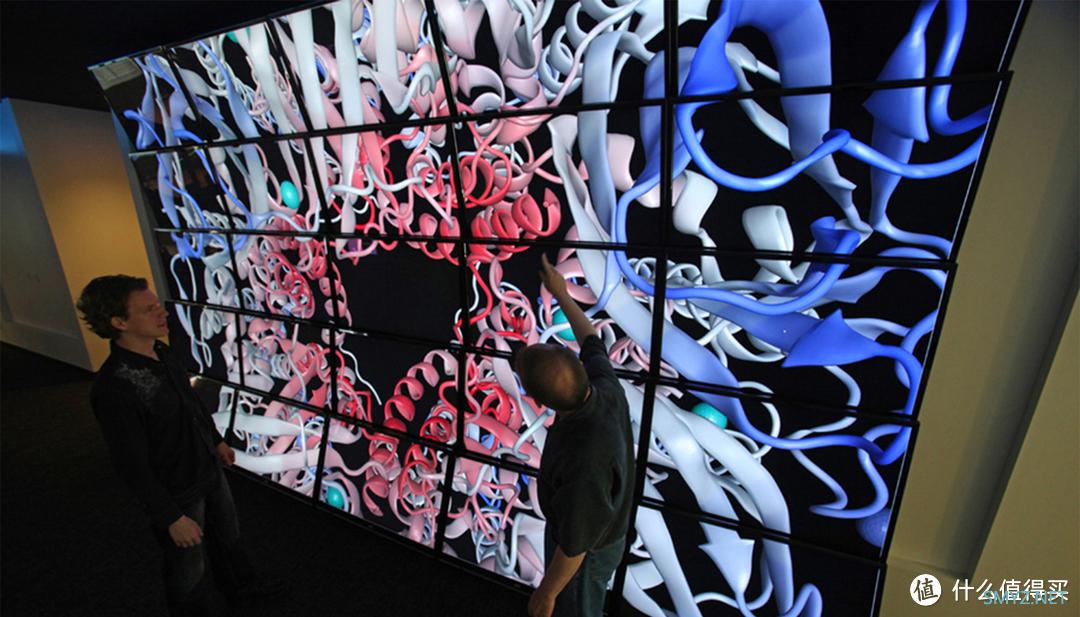

本人最近有幸得到了NVIDIA RTX A5500专业显卡，GPU核心规格与GeForce RTX 3080 Ti游戏显卡相仿，两者同为Ampere构架三星8nm工艺GA102核心，拥有10240个CUDA单元。RTX A5500核心频率相对后者由1.67GHz降低到1.08GHz，对应功耗从350W下降到230W，发热量显著减少，核心稳定性大大提升。同时RTX A5500搭载的显存，从12GB GDDR6X变成带ECC纠错功能的24GB GDDR6。输出接口是4个DisplayPort 1.4a，连接多台8K显示设备，实现大型洞穴式自动虚拟环境 (CAVE)、视频墙等应用场景。

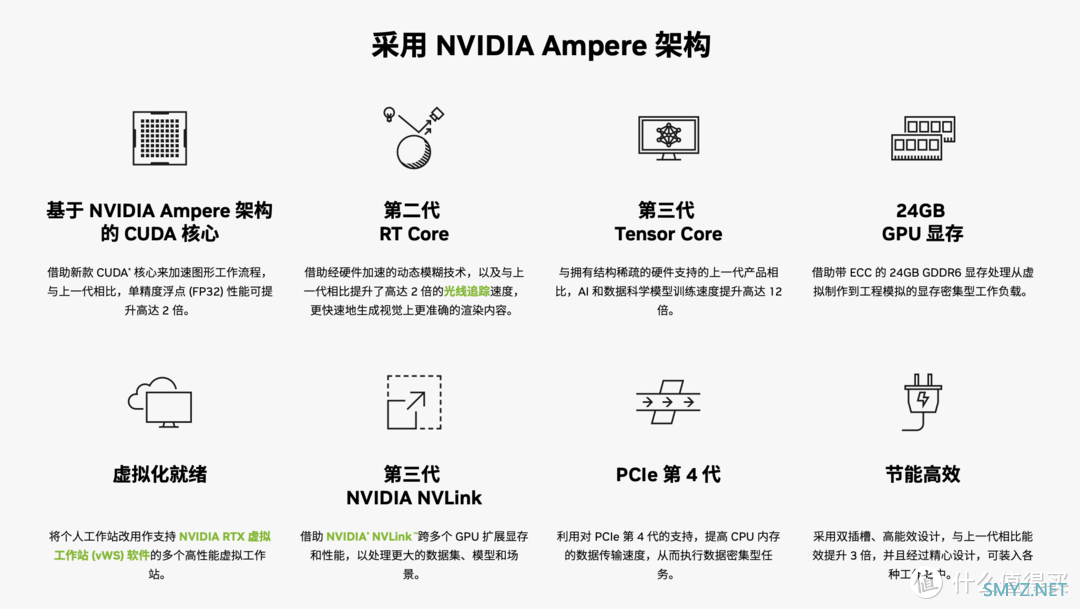

Ampere架构的SM多单元流处理器，单精度浮点 (FP32) 运算处理速度提升1倍，优化的性能功耗比，显著提高图形和模拟工作流程的性能，例如复杂的3D计算机辅助设计 (CAD) 和计算机辅助工程 (CAE)。

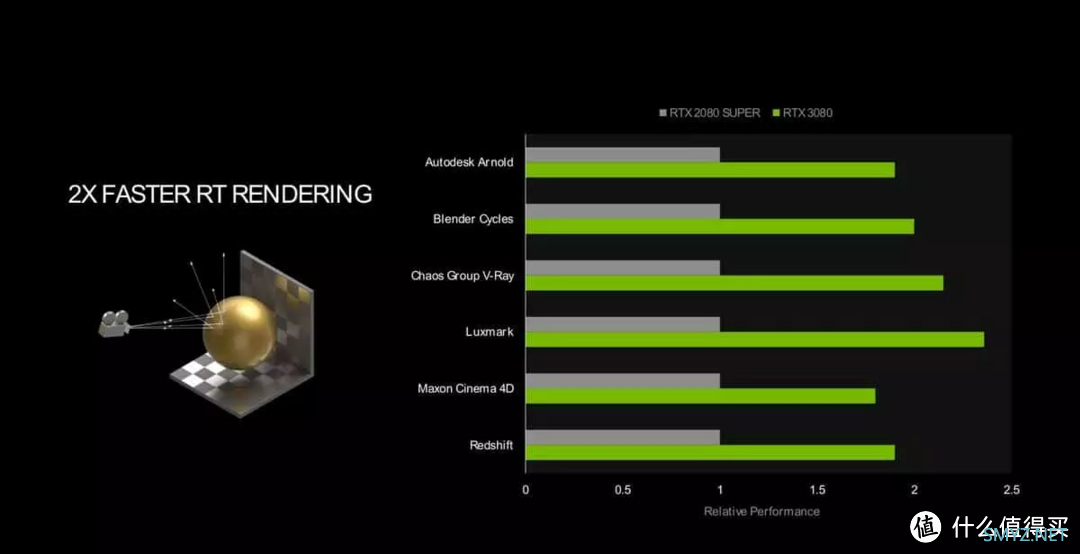

第2代RT Core的吞吐量是上代Turing架构的2倍，并能同时运行光线追踪和着色或降噪功能，大幅加快工作负载的运行速度，例如电影内容的逼真渲染、建筑设计评估和产品设计的虚拟原型创建。这项技术还可加速渲染具有光线追踪效果的动态模糊画面，更快获得视觉准确性更高的结果。

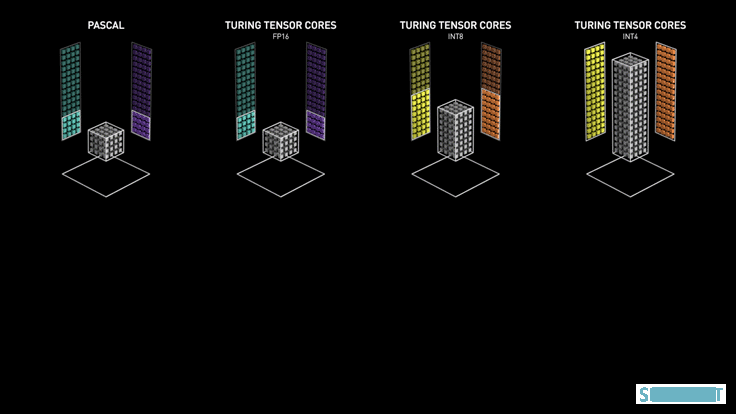

第3代Tensor Core提供的人工智能训练吞吐量达到上代5倍，而且无需更改旧有代码即可加速AI和数据科学模型的训练。从硬件上支持结构稀疏度使推理吞吐量提升一倍。Tensor Core 还通过DLSS、AI降噪等功能将AI引入到图形处理中，并增强了特定应用程序的编辑功能。

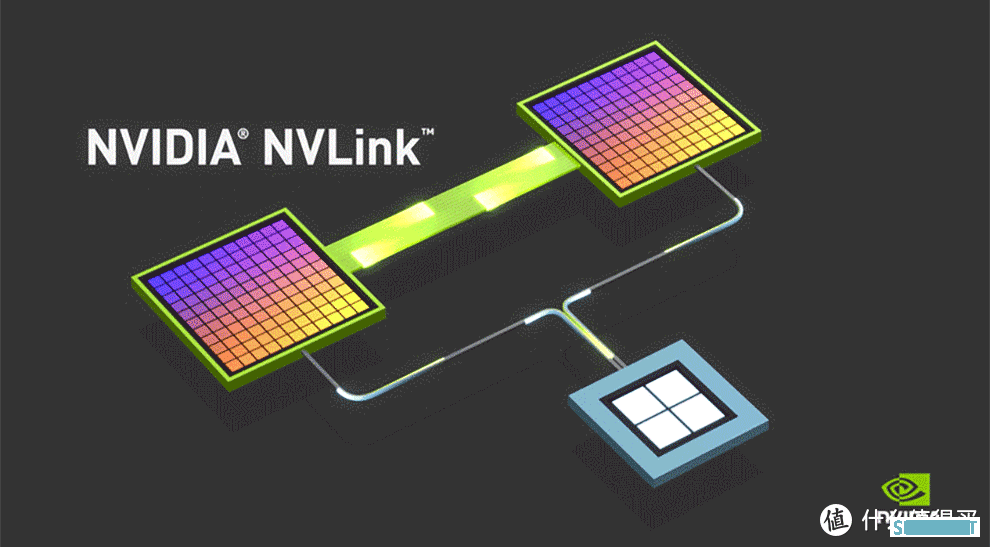

第4代PCI-E总线，相比PCI-E 3.0带宽提升1倍，能够更快地执行AI和数据科学等数据密集型任务。第3代NVIDIA NVLink，高达112GB/s的GPU互联带宽提供一体式可扩展48GB显存，两张显卡并联同步计算时可加速图形和计算工作负载，并能处理更大的数据集。
【外观解析】

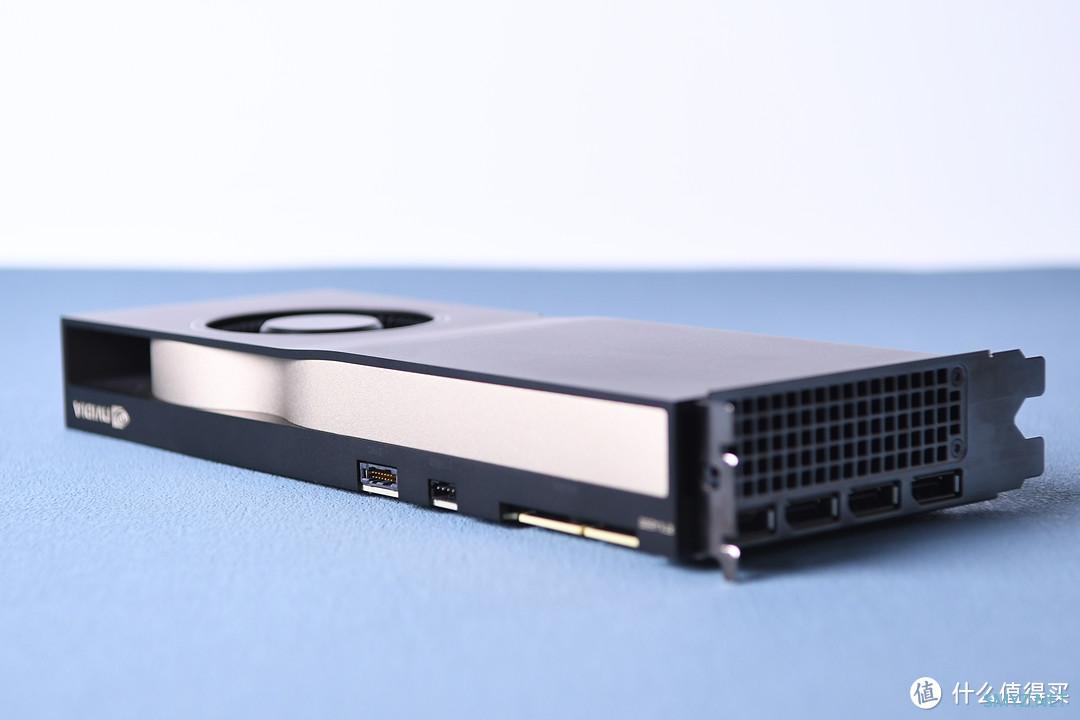

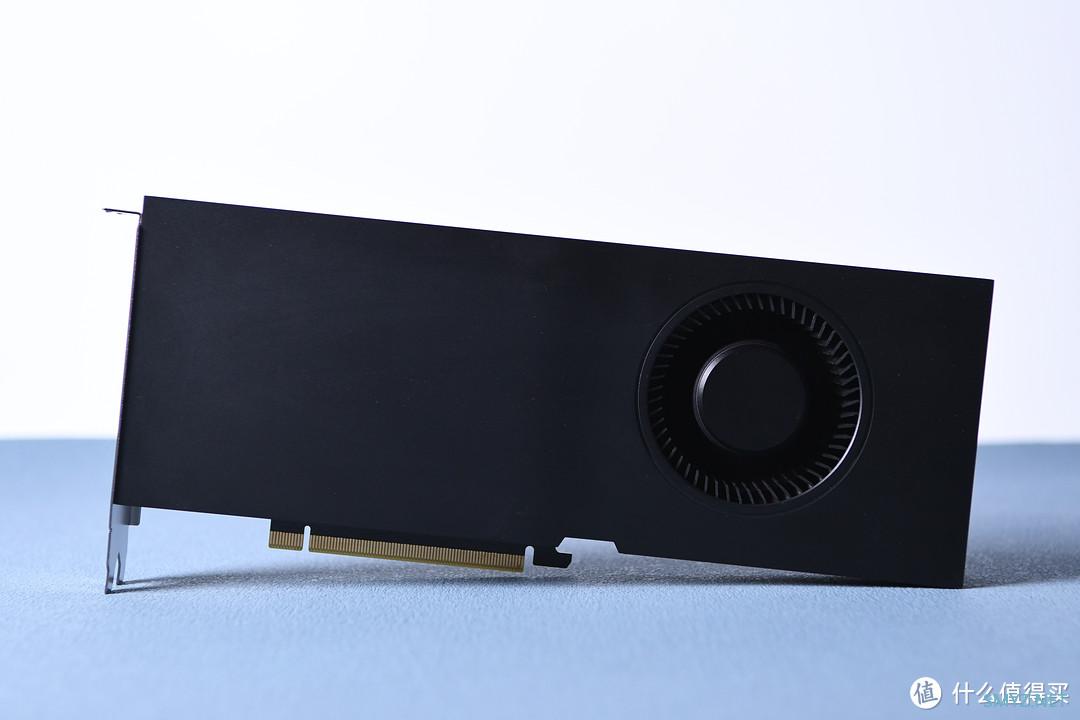

英伟达（NVIDIA）显卡NVIDIARTXA550024G3D渲染设计绘图显卡RTXA550024G32388元京东去购买NVIDIA RTX A5500专业显卡定位于专业图形渲染领域，家族式外观简约低调，正面为亚光材质，侧面则是彰显奢华的金色装饰。涡轮散热器更是有利于通过NV Link组件多卡的高性能并行计算平台。

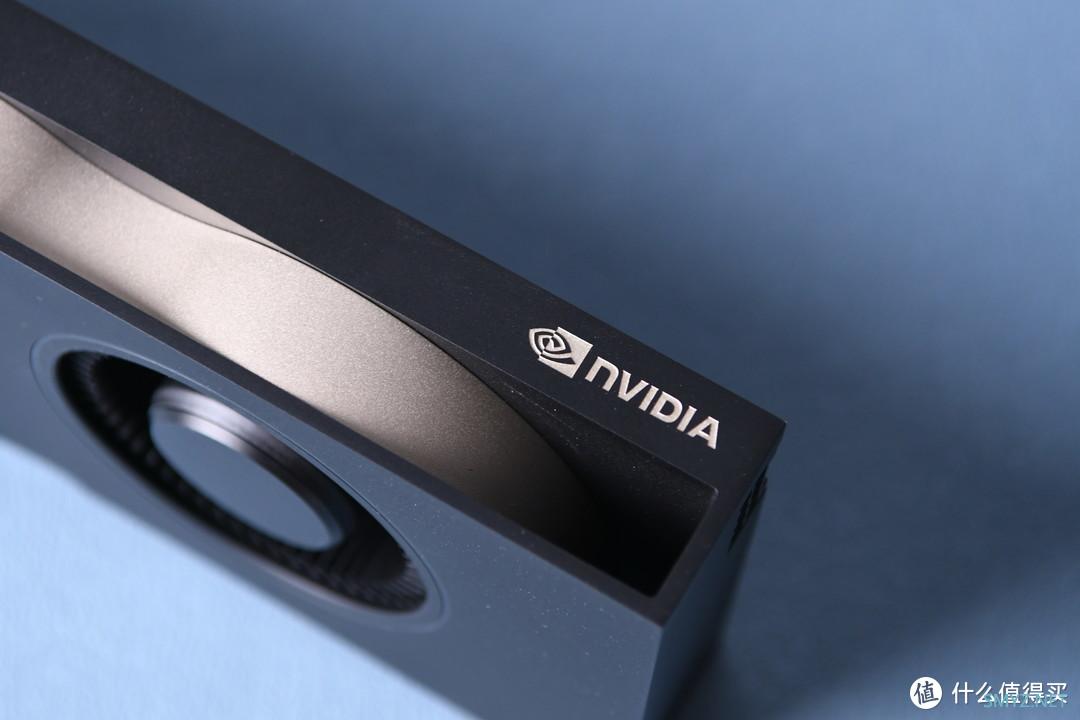

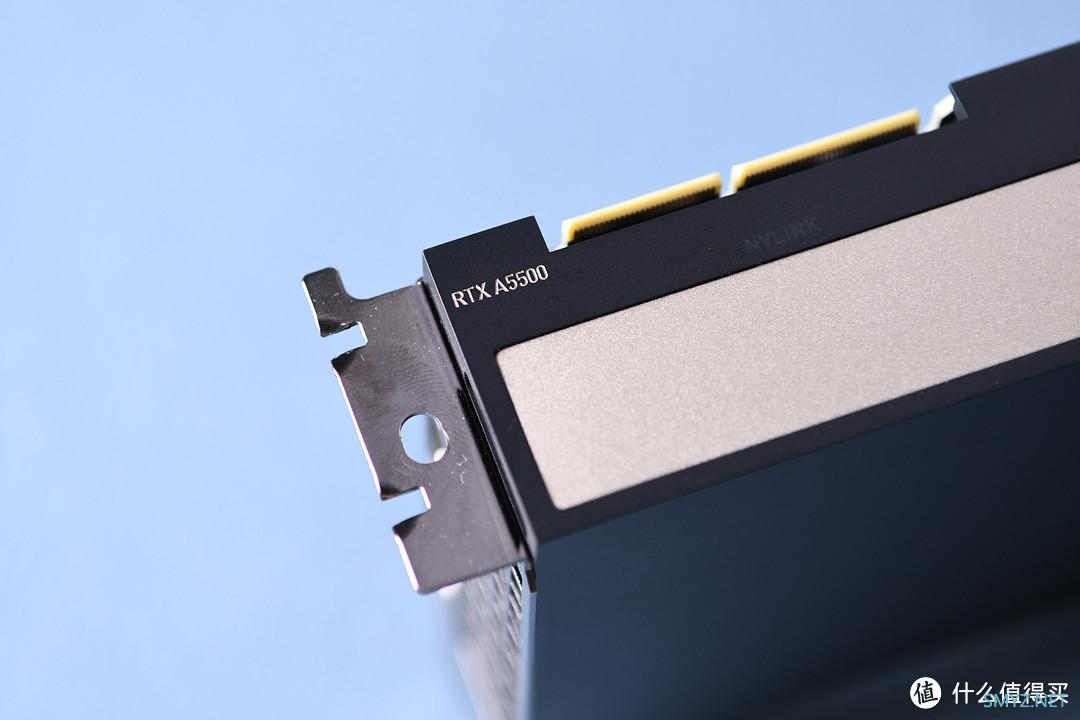

涡轮风扇的风道设计有增加风压的收腰设计，不仅让RTX A5500外观看起来更具有科技感，实际使用中还能提高散热效率并降低风噪。产品型号雕刻在显卡靠近IO挡板的前部，并使用金漆上色，奢华感爆棚。

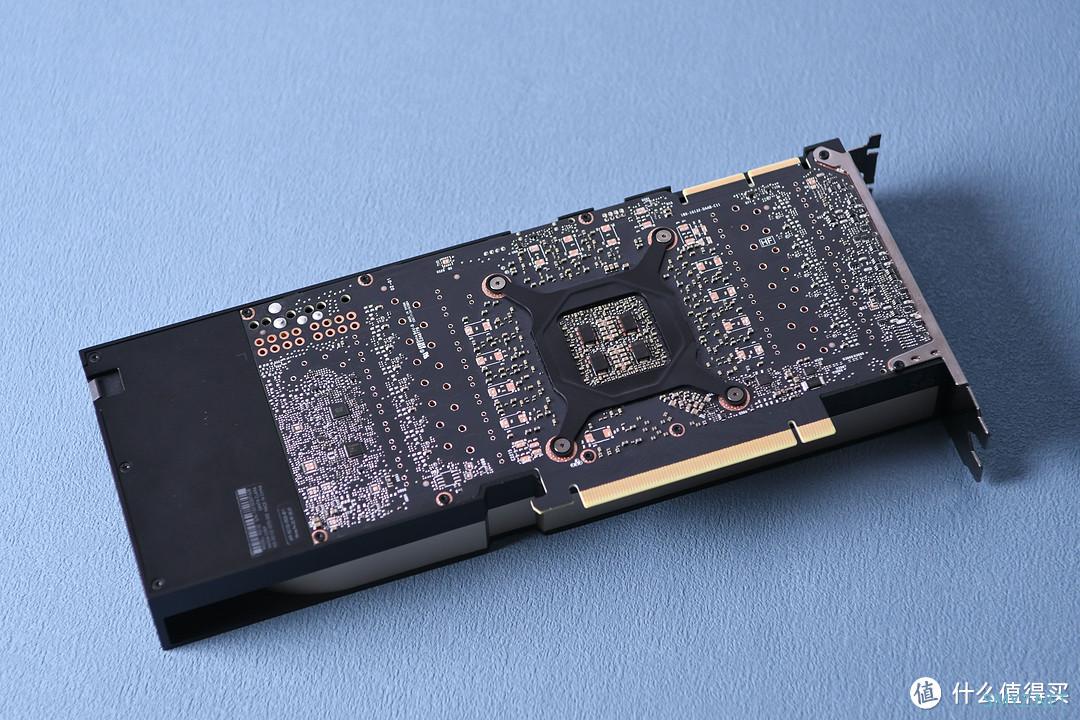

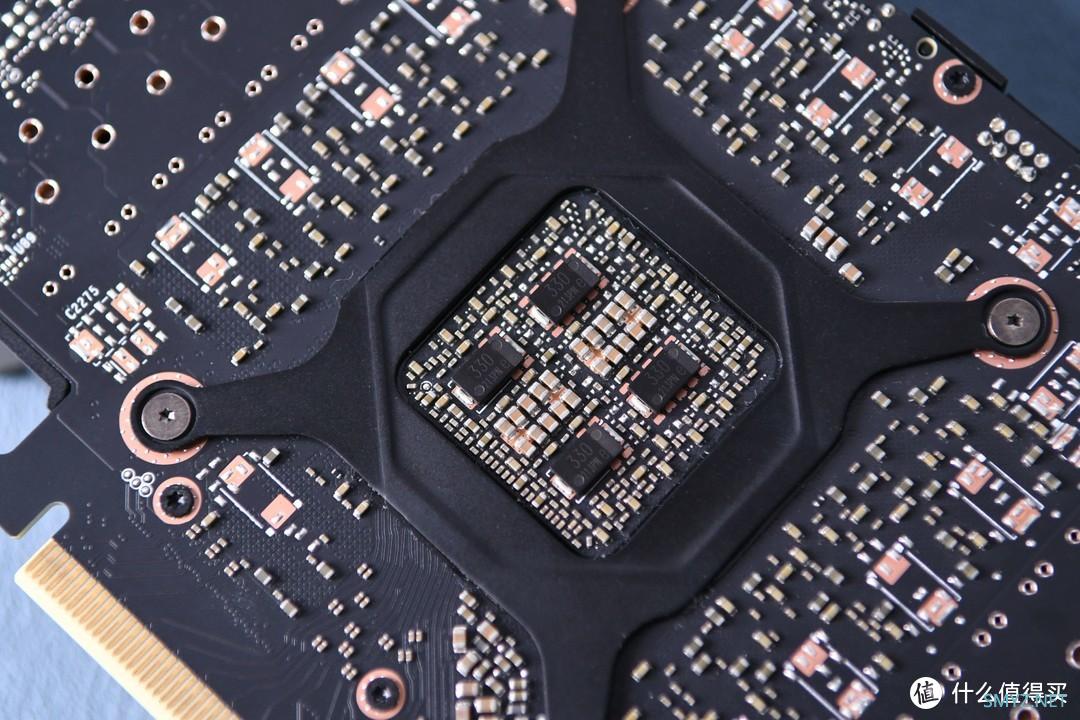

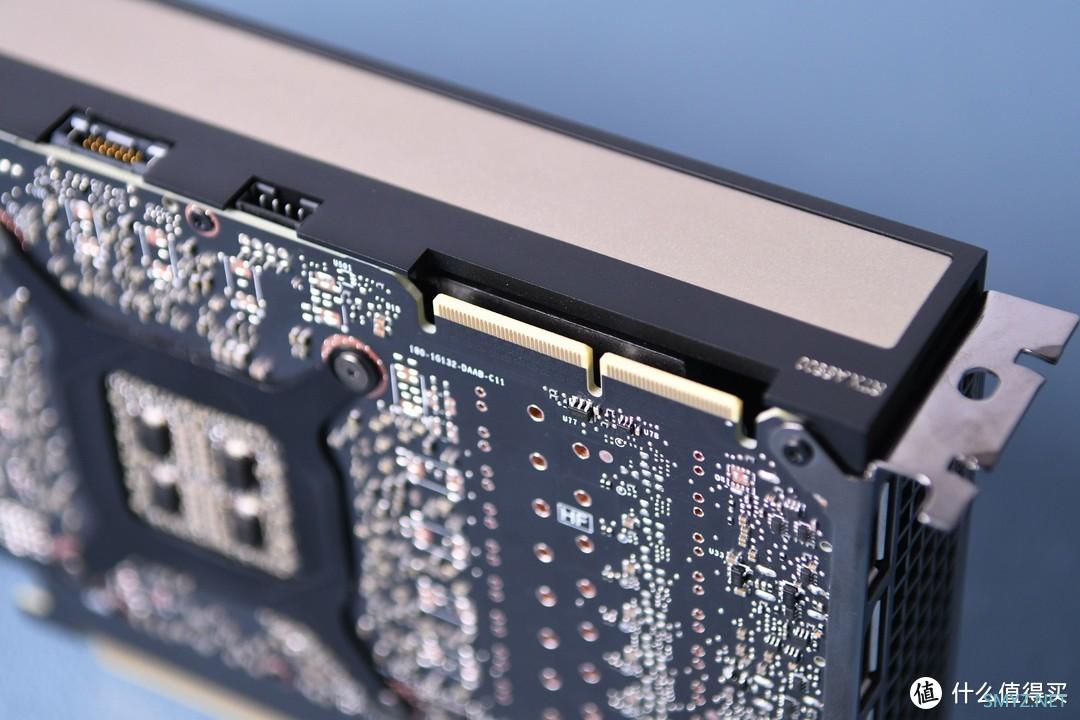

RTX A5500没有背板，PCB背面完全裸露在外。散热器长度略大于PCB，这一代Ampere架构显卡的布局越来越紧凑。GPU核心部分的电容为6组，其中4组是单颗钽电容，另外2组则是MLCC陶瓷电容，为GPU在高频下的运行提供更好保障。
双路显卡在民用领域已经逐渐被放弃，但是在专业显卡领域多卡并联依旧必不可少。搭配NVLINK桥接器连接另一块RTX A5500能够扩展显存容量和性能，双RTX A5500可实现高达112GB/s带宽和48GB的超大共享GDDR6显存，满足高负载视觉计算工作中的严苛需求。

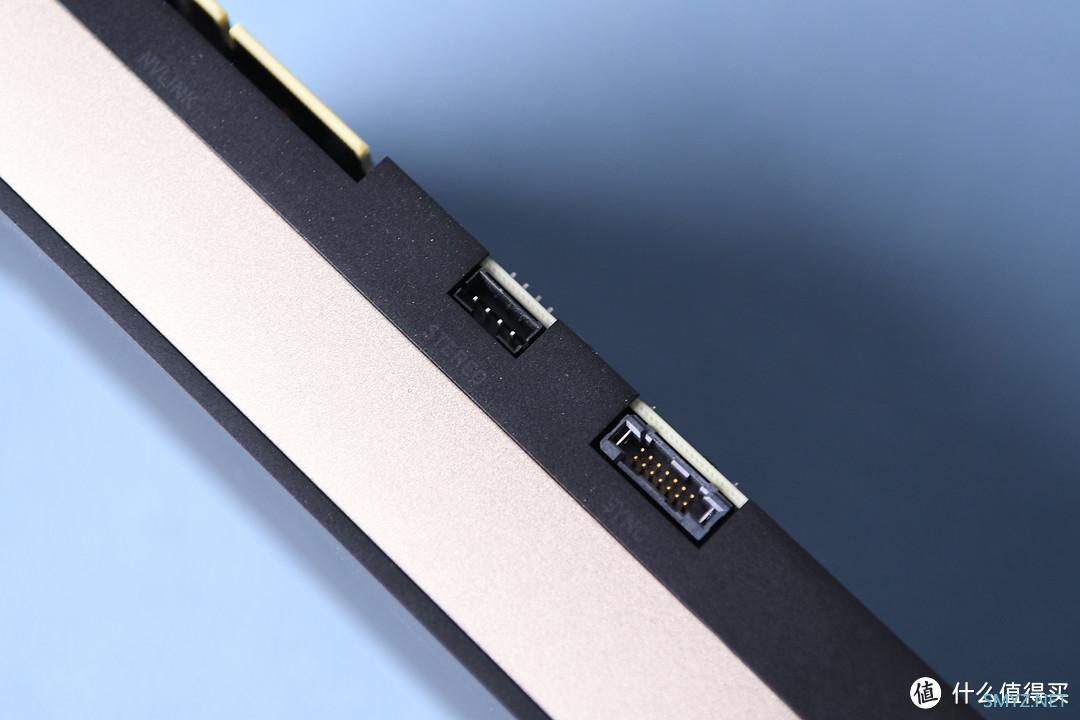

背脊上的SYNC接口用于连接Quadro Sync同步卡，通过这个接口轻松部署和管理多个显示设备，最多同步8张显卡连接的32个4K显示设备，保证输出帧一致，不产生任何图像伪影。这在广播电视等需要多显示设备的领域非常重要。

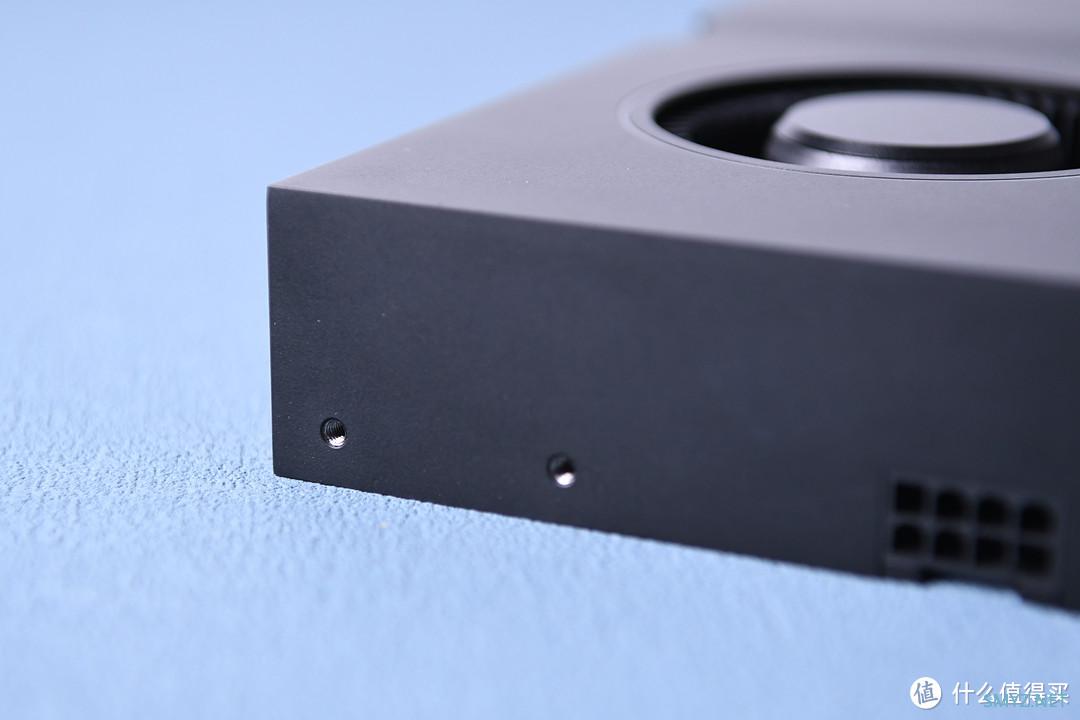

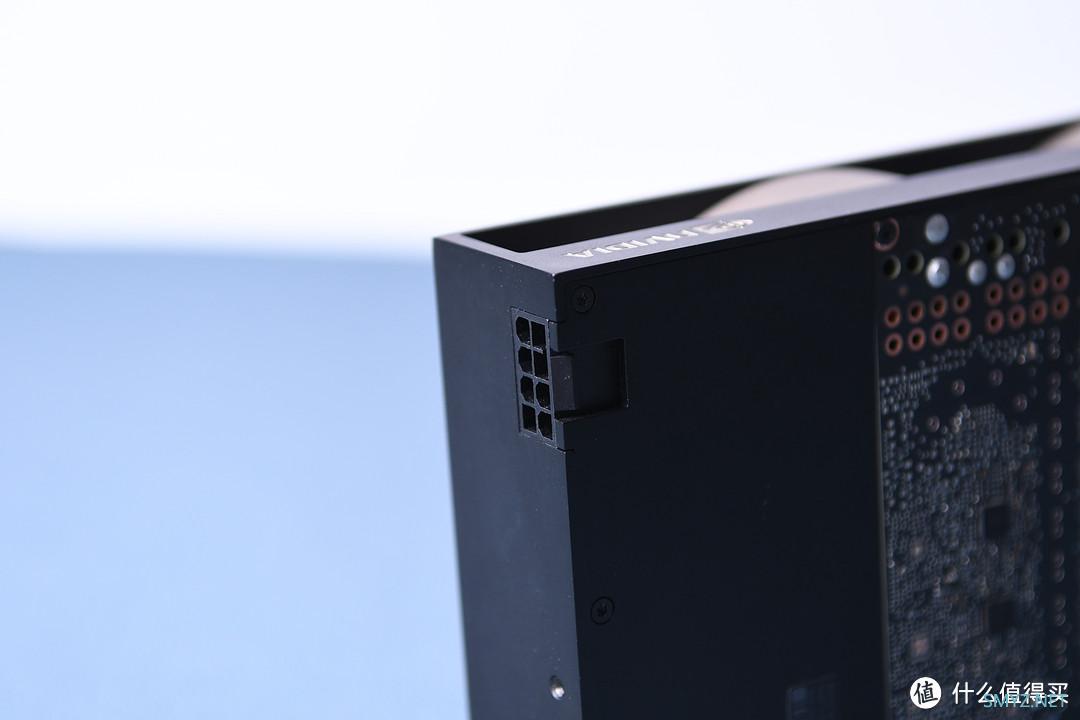

RTX A5500功耗仅为230瓦，所以只配备单8PIN电源接口。为了保证机箱内的连接稳固性，显卡尾部有2个用于固定的螺孔。

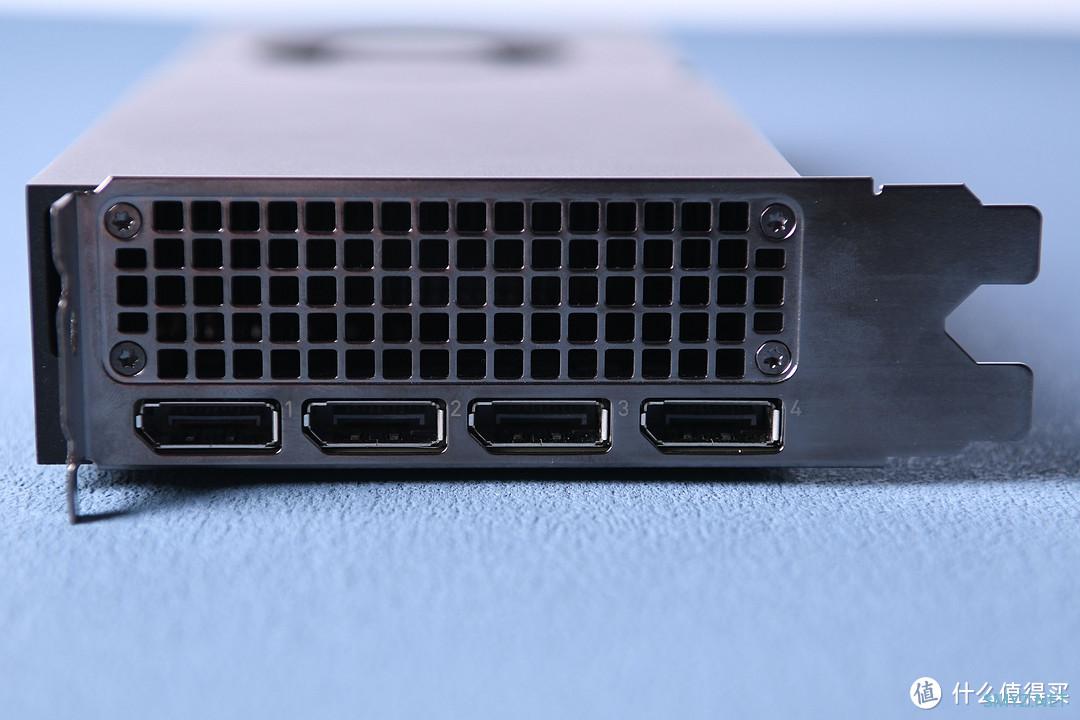

输出接口方面，RTX A5500共使用4个DisplayPort 1.4a接口，单卡即可连接4屏8K 60fps同步输出，打造炫目的超高分辨率画面，来满足各行各业的可视化和展示需求。
【做工拆解】

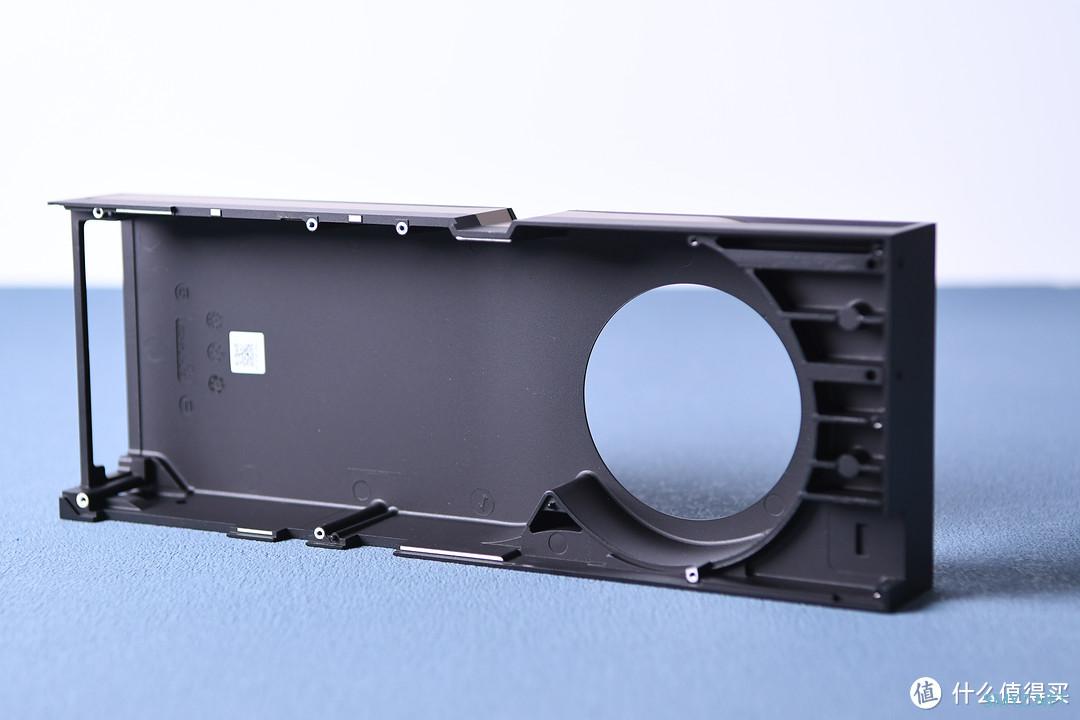

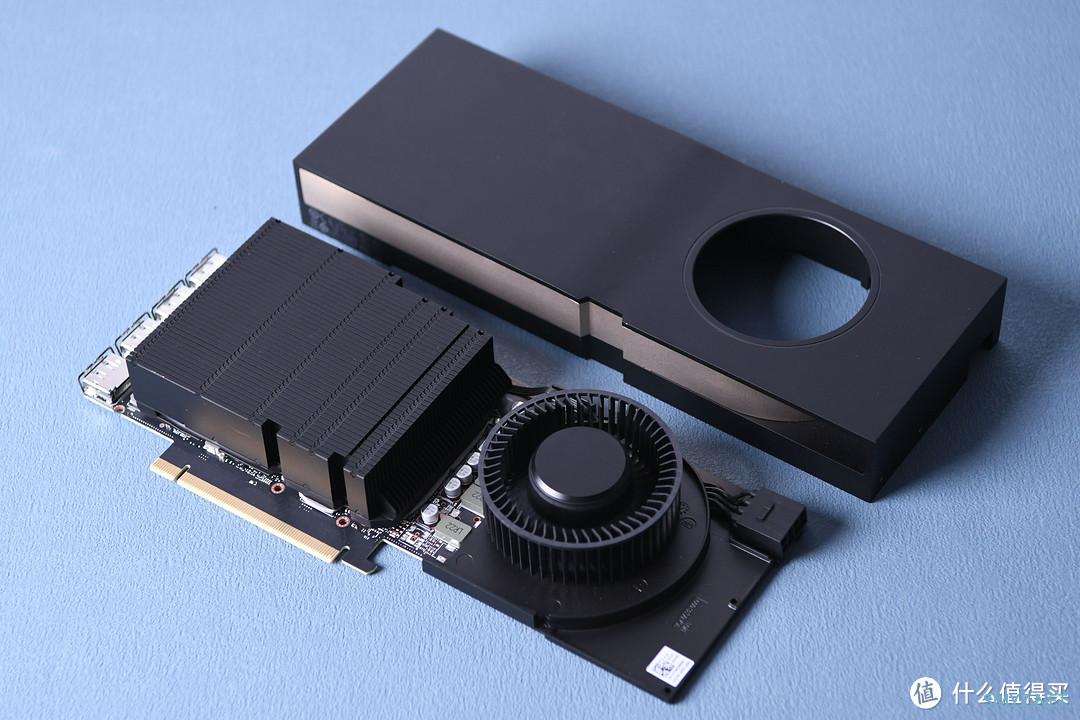

没有背板的显卡拆起来很简单，仅需要拧下背部的所有螺丝后就能将外壳取下。RTX A5500外壳为高档的铝合金材质，内部经过CNC加工来避让PCB上的各种原件。

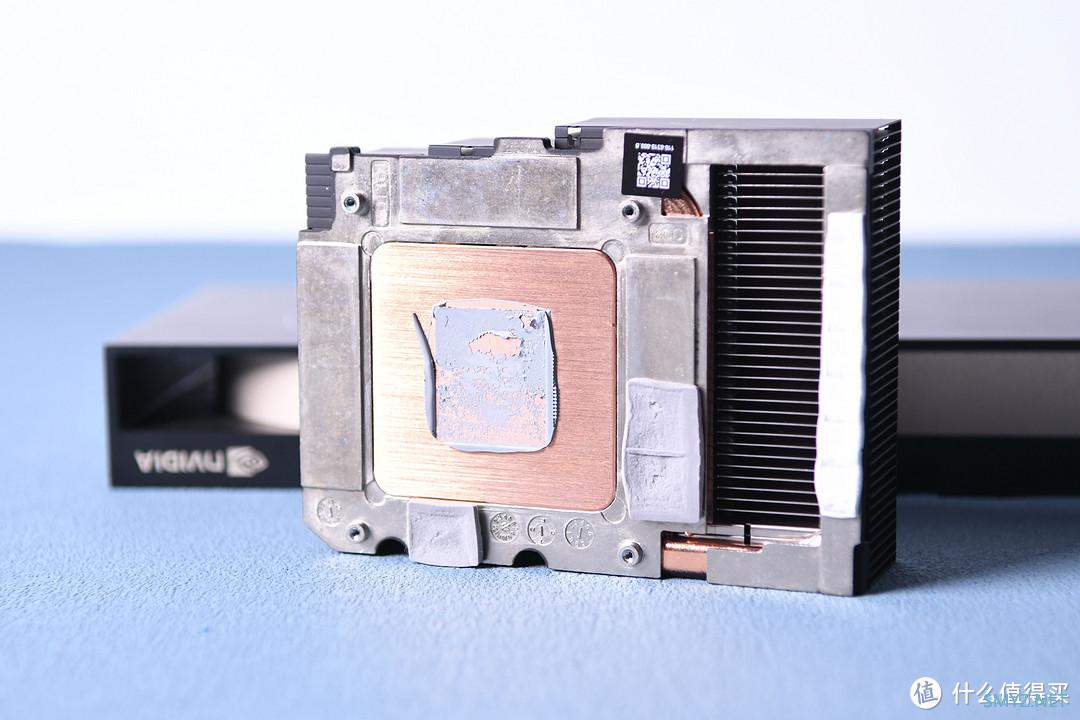

散热上有些让人意外——没有使用均热板，取而代之的是铜底和热管来传递热量，但对于最大功耗仅230W的GPU来说足够。

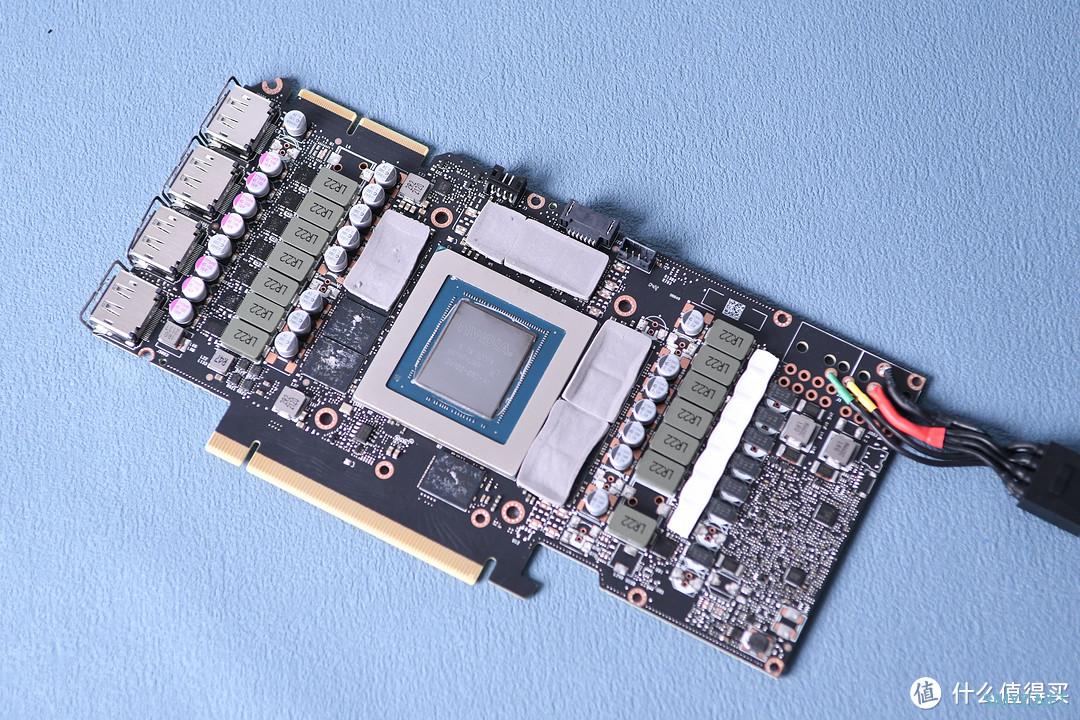

RTX A5500的PCB非常紧凑，密集的元器件布满PCB，看上去赏心悦目，8PIN电源接口通过延长线焊接引出。

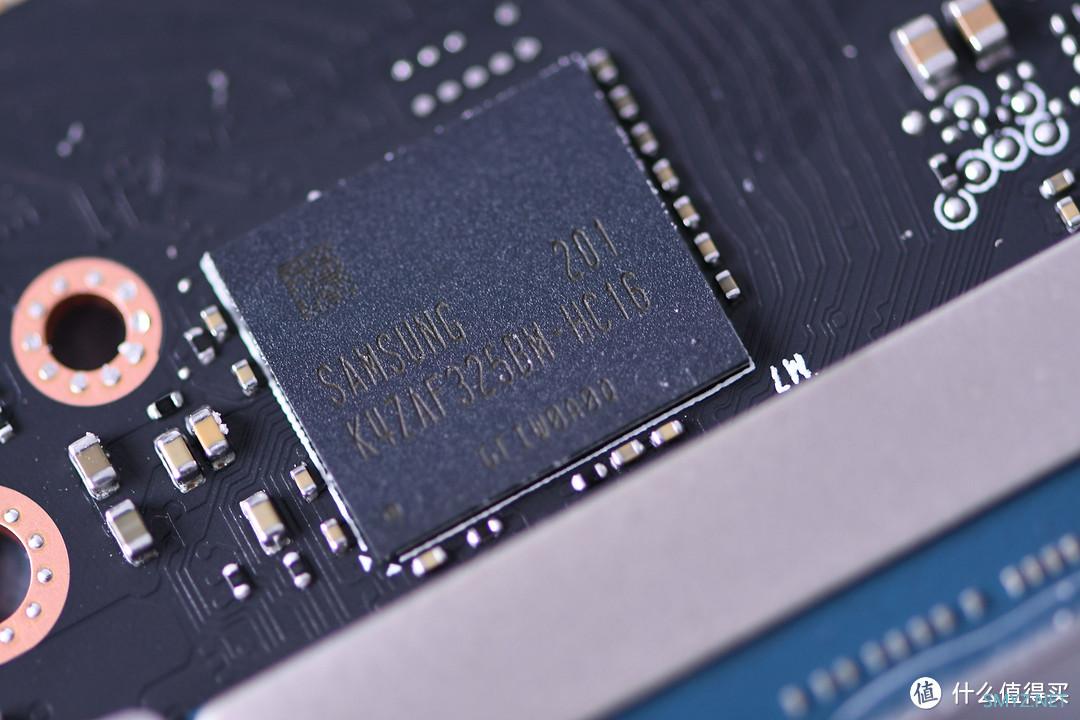

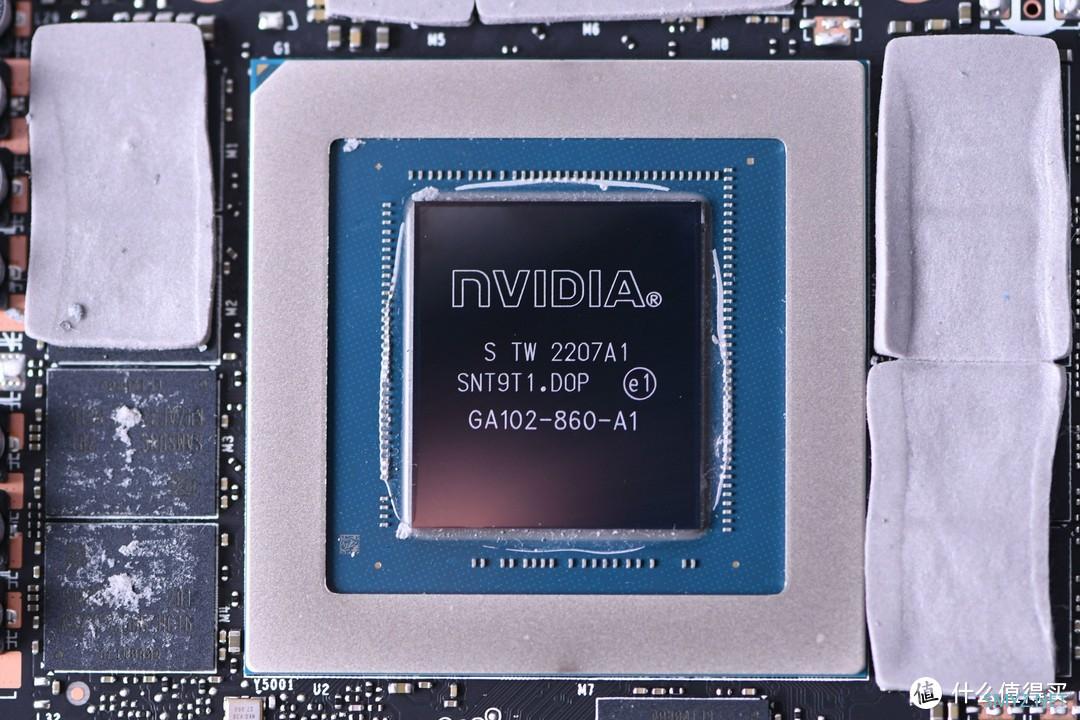

RTX A5500的核心代号是GA102-860-A1，采用三星8nm工艺，10240个CUDA流处理器、80个RT Core以及320个Tensor Core。8颗三星GDDR6显存紧密的环绕在GPU周围组成384bit 24GB ECC的规格。
【性能测试】

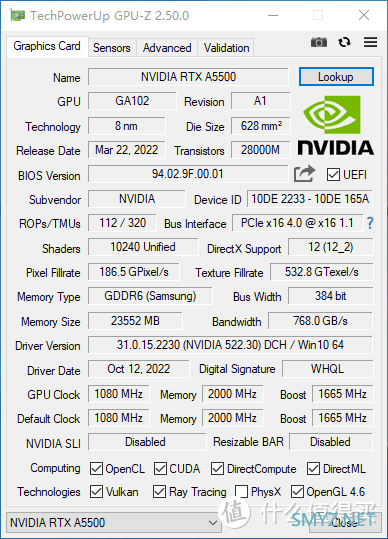

GPU-Z 2.50.0版可以准确识别出NVIDIA RTX A5500的规格信息，测试使用的驱动为522.30 Studio DCH版。

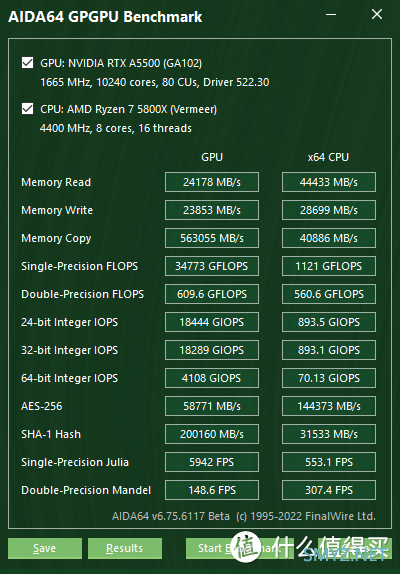

得益于Ampere架构的优势，RTX A5500在GPGPU通用计算中表现出色，AIDA64单精度浮点34773 GFLOPS、双精度浮点609.6 GFLOPS。

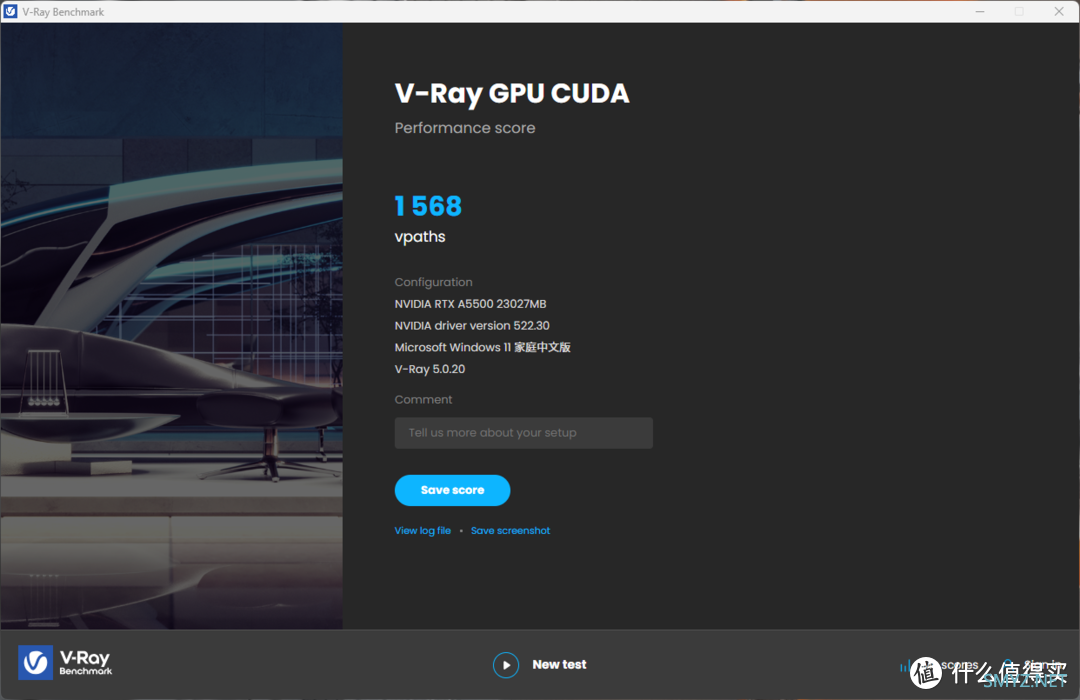

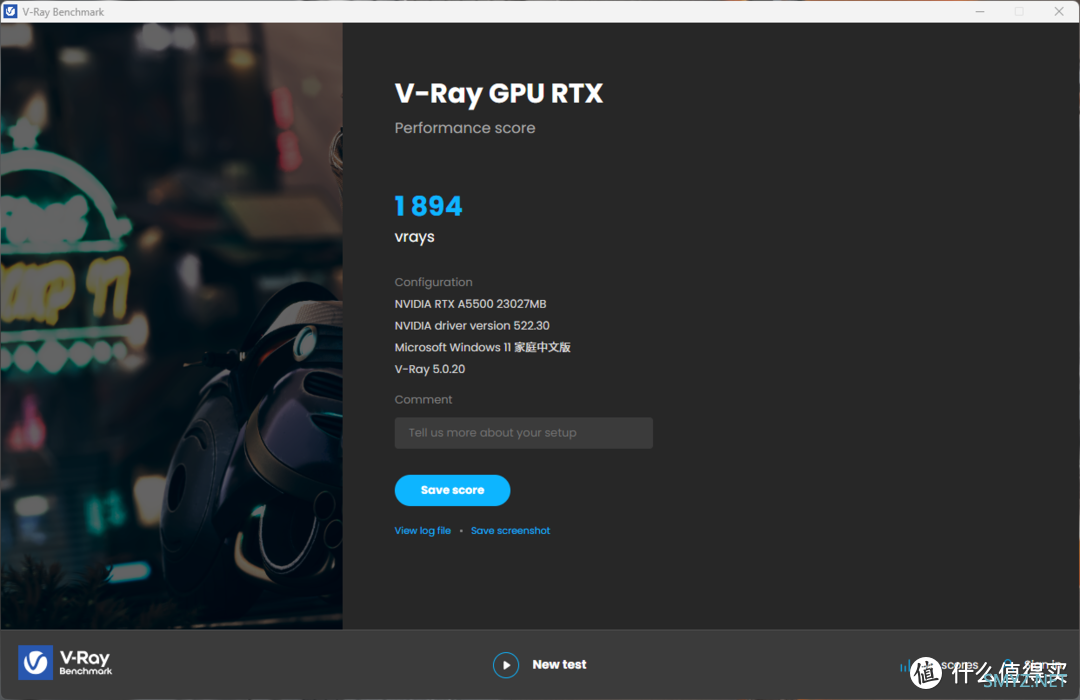

V-Ray是知名的3D渲染器，支持NVIDIA显卡硬件加速。最新版选择基于CUDA渲染加速或是RTX光线追踪渲染。CUDA模式得分1568、切换成RTX渲染得分1894。

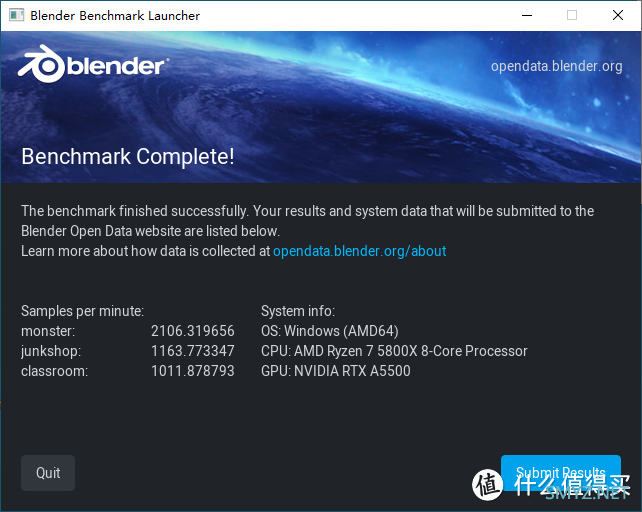

Blender是开源的跨平台全能三维动画制作软件，提供从建模、动画、材质、渲染、到音频处理、视频剪辑等一系列动画短片制作解决方案。Blender Benchmark中3个经典场景Monster、Junkshop和Classroom，得分高达2106、1163和1011。

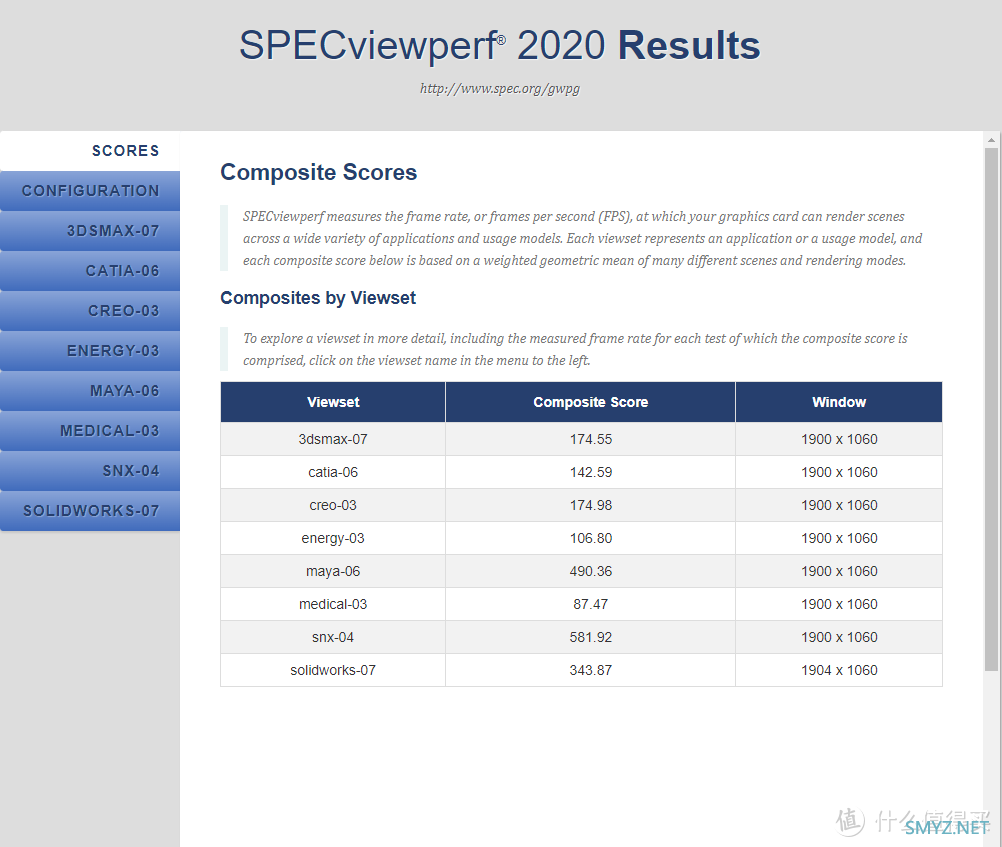

SPECviewperf 2020是专门为检验图形生产力而生，RTX A5500显卡得分3dsmax-07 174.55、catia-06 142.59、creo-03 174.98、energy-03 106.80、maya-06 490.36、medical-03 87.47、snx-04 581.92、solidworks-05 343.87。

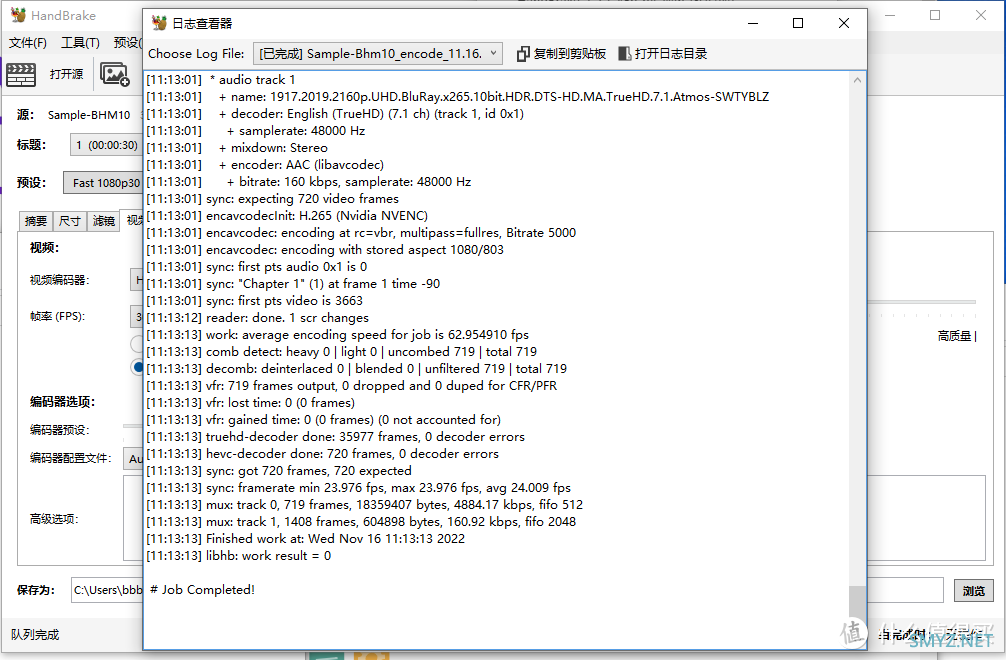

使用HandBrake对时长为30秒的短片（4K HEVC 10bit HDR 20Mbps）进行转码压缩至1080P HEVC 5Mbps，花费时间仅为11秒。

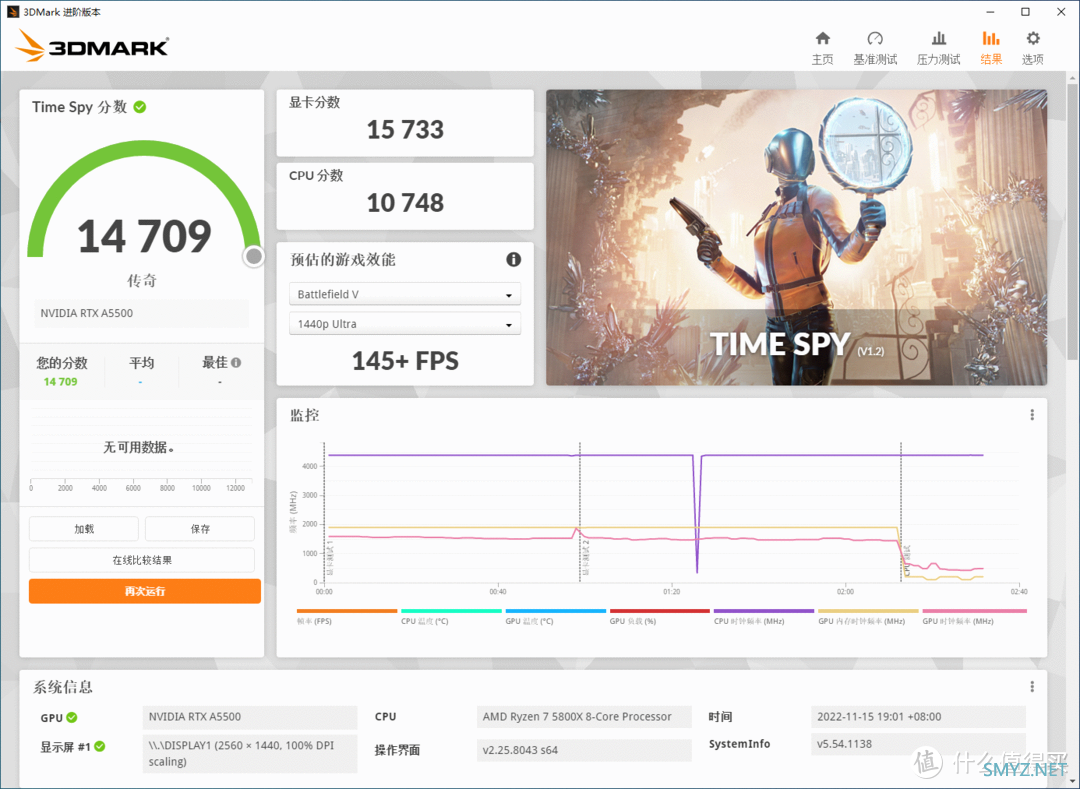

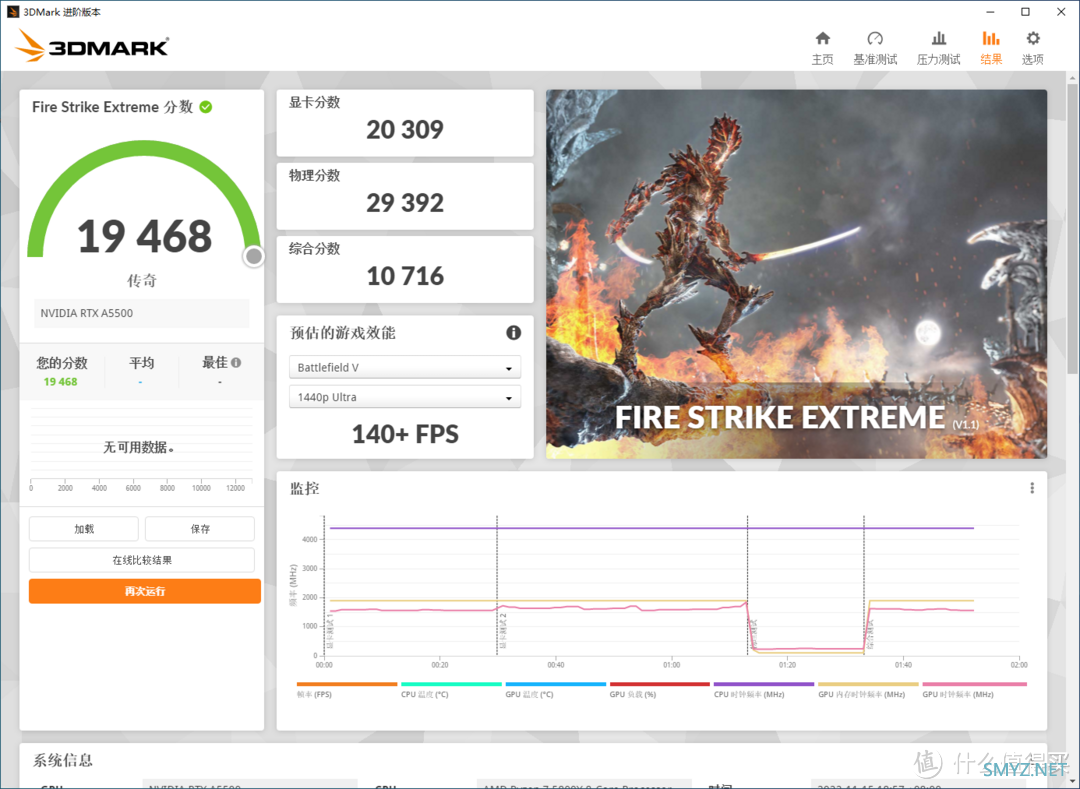

虽然RTX A5500定位高端生产力工具，但仍旧可以降维打击作为旗舰级游戏显卡使用。3DMark测试结果：FireStrike Extreme图形分20309、Time Spy图形分15733，运行大型游戏毫无压力。

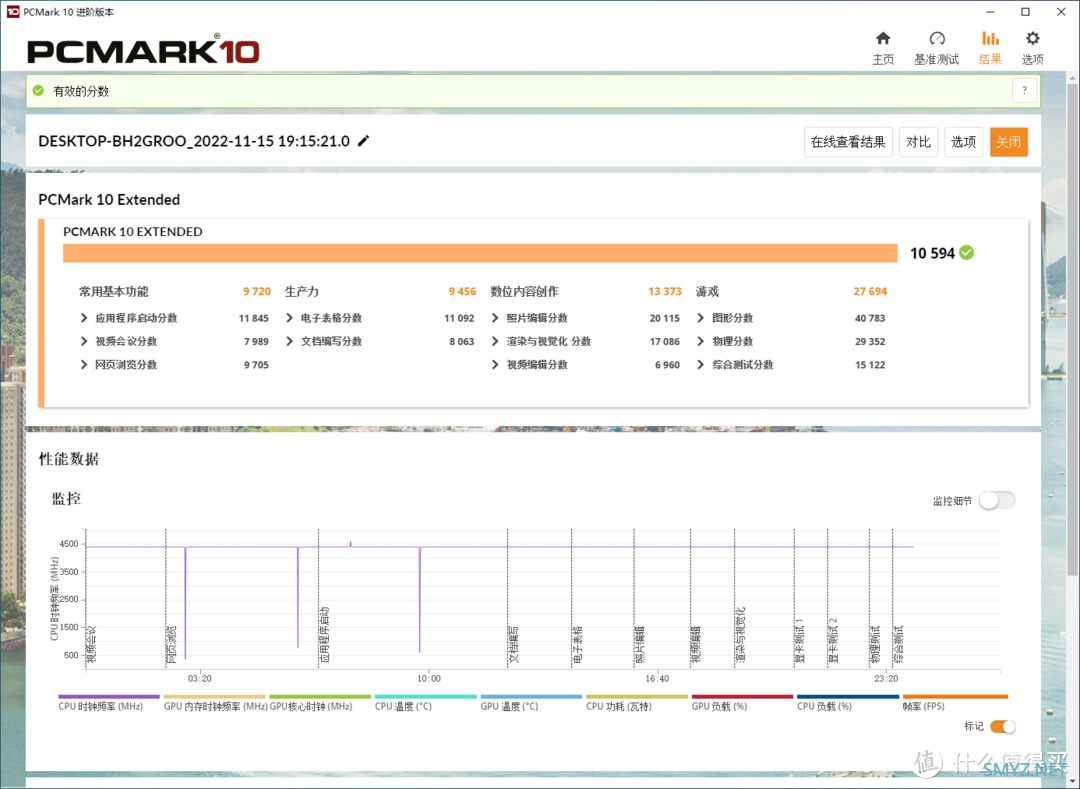

PCMark10，数位内容创作分数有13373分之多，游戏分数也高达27694。

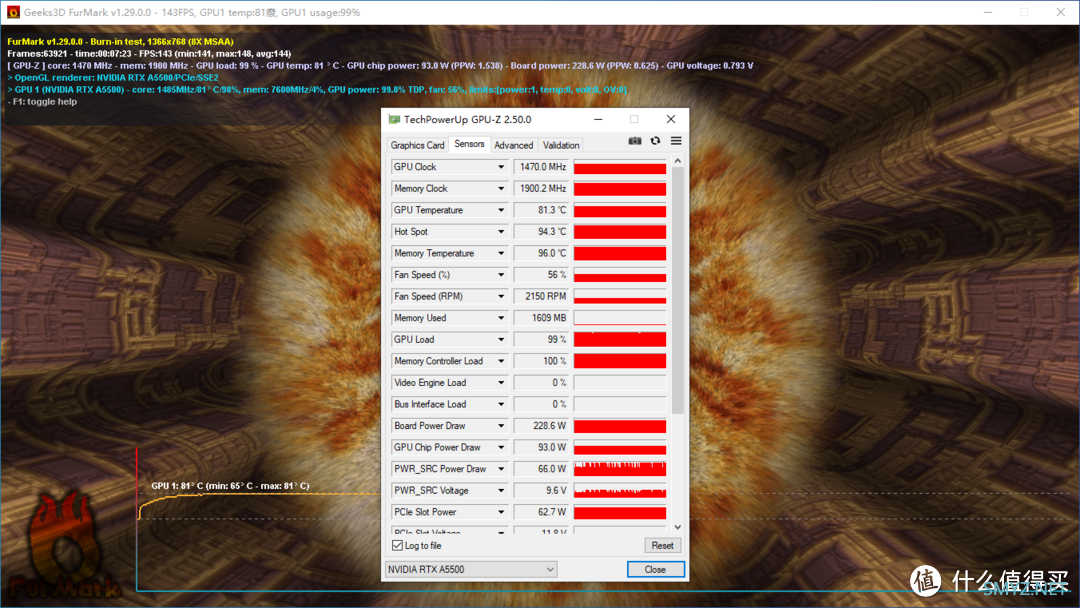

通过Furmark甜甜圈烤机，看到整卡的最高功耗维持在228瓦，核心频率1470MHz，GPU温度81度、显存温度96度。涡轮风扇转速2150RPM，噪音处于可以接受的程度。
【全文总结】
通过测试，不难发现NVIDIA RTX A5500专业显卡凭借着诸多技术优势，不仅在专业创意工具中有着远超游戏显卡的性能和稳定性。并且得益于生态环境的日益完善，越来越多的应用软件能够充分利用到NVIDIA提供的新特性，实现前所未有的生产力效率提升。PS：大家的鼓励是本人写作的动力，如果喜欢还请多多“收藏”、“点赞”、“评论”哦^_^
