我的梦想家网络——锐捷M32组建三根线MESH有线回程，实现全屋wifi6覆盖

双十一买了新路由器，一直没空处理；整个11月份忙一些事给耽误了，终于这个周末，终于给家里装上wifi6全屋覆盖网络。我将重点推荐，我自己命名的“三根线MESH有线回程”方案，正好剁手了锐捷M32路由器，还一起升级wifi6网络。

百科

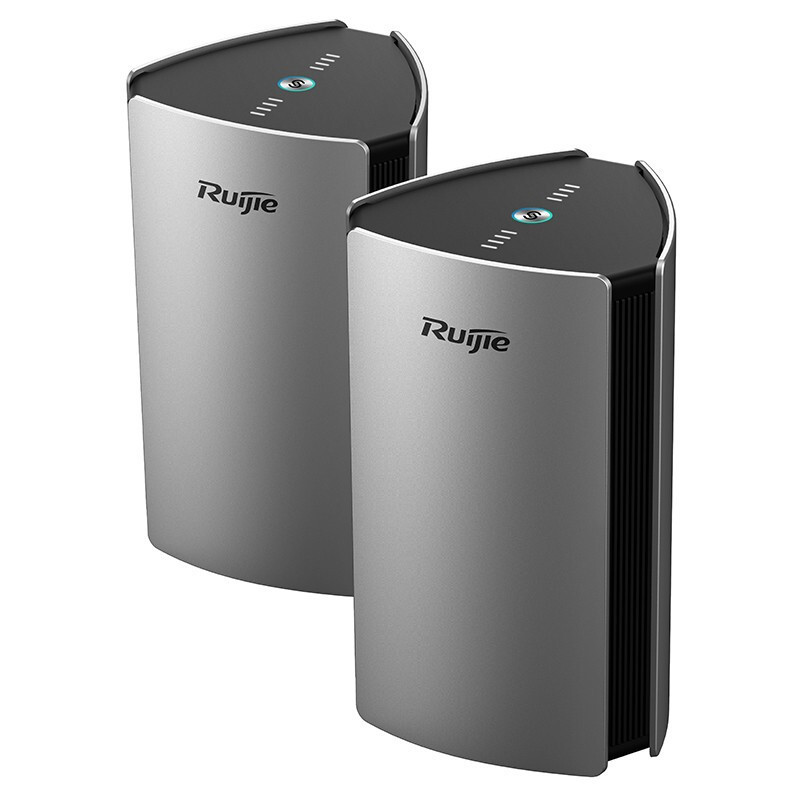

Ruijie 锐捷 星耀 M32 双频3200M 家用千兆Mesh无线路由器 Wi-Fi 6锐捷 星耀M32无线路由器，2.4GHz和5GHz射频创新搭载X双轴天线，配合8颗信号放大器，Wi-Fi6特性加持，不仅是水平方向、垂直方向也得到了强化。一键组网，企业级漫游算法，不惧各类户型。MESH-X天线系统，Mesh距离更远，连接更稳定。支持一键配对或星耀App搜索配对。 值0 点评17 原创17 好价124去购买查看详情 今天，先给大家分享下，这次家庭网络升级的过程及体验——我的梦想家网络，应该是这样的。

至于“什么是MESH组网”就不赘述，近期也打算重新捋一捋，给大家多多分享下。

【我的梦想家网络】

经常和身边朋友聊网络，我总结下，我的梦想家网络，该是这样的：

1、要有公网有IP，光猫改桥接，我自己主路由拨号，并实现DDNS、端口映射等丰富功能。

2、全屋wifi覆盖，客餐厅、卧室、书房等重点区域全覆盖，而且是5G频段的——这个5G不是运营商5G网络，这个5G是指wifi的5G频段。一个5G频段，最高能支持867M带宽，就是说你局域网上传下载100M/s啊！以往2.4G频段最高才100M，才弱鸡了。

3、最好是MESH有线回程方案，无线回程的要么成本高，要么会衰减损失。AC+AP方案不是不行，只是安装和维护成本较高。对普通家用，MESH组网简单方便，小白都会操作。

4、路由器等App能实时查看和管理家庭网络运行情况，外出在外也能查看。

wifi完美覆盖的标准是：当你拿着手机在室内走动，你手机距离最近的MESH节点，最多间隔一堵墙。

一般情况下，一堵墙，对5G频段会衰减一大半；不建议超过两堵墙。

【一、整体规划】

锐捷，这个名字停留在十多年前，大学时代的怀念吧；大学宿舍网络，必须登录绿色小图标：锐捷网关。

现在十多年过去了。这小半年好几个朋友给我推荐锐捷路由器，搜了下，确实在做家用路由器。

曾经企业级大厂，如今也把手伸向消费级别市场，这不有点大炮打蚊子嘛。

因为我家三居室，官方说单只M32能覆盖140多平，但考虑家里墙体影响，我决定先买3只套装。

计划放一只在客厅，当主路由；另外两只，一个小房间长辈住，一个北卧我房间；儿童房暂时不配了，一墙之隔是客厅，够用。

这样的话，我在室内走动时，一些常见区域，都在一墙覆盖，有效保证5G频段的完美高速使用。

刚开始发现锐捷X32系列，X32主打平面覆盖，更适合平层建筑，像家庭、餐厅和办公室。M32增加了X轴天线，垂直信号覆盖也不错，还适合跨层使用，像复式、大别野更好用。

我还是优先M32，因为颜值；天线内置，没有外漏几根天线，更适合摆在桌面台面上。我属于外貌协会的^_^

灵魂画手上线，我家户型图这样的，我大概想这样放。

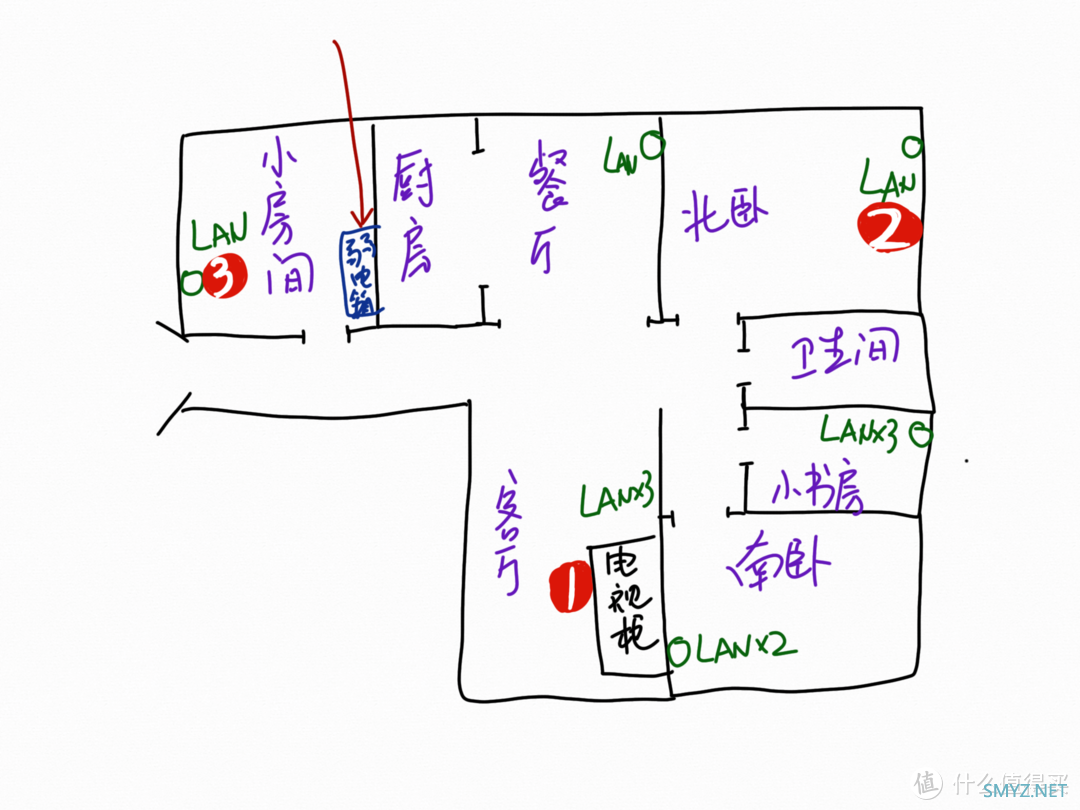

户型图和MESH摆放位置

十分推荐下我自己命名的“三根线MESH有线回程方案”，光纤入户给光猫，光猫改桥接。

1、第一根线从光猫给客厅电视柜的第一只M32，拨号。一方面M32的wifi覆盖客餐厅和南卧，一方面，使用第二根网线，将LAN将局域网信号回给弱电箱交换机。

2、装修时，室内所有网口的网口，都汇总在弱电箱；弱电箱增加一个交换机，与各个点位网线均互动。

3、室内需要增加MESH节点的位置，直接将MESH子节点，插电插网线即可使用。

4、还有第三根网线，将光猫的IPTV信号直接传到电视柜的IPTV盒子；对于某些带宽或省份，可以省掉的，因为IPTV可以在主路由上，直接访问的。

三根线MESH有线回程方案

【二、产品开箱】

放家里很久，一直忙到今天才拆快递。有点小意思，有一只外包装是2022年生肖定制包装的；另外两只是普通包装。难道是套装特意安排的，算了不纠结了。

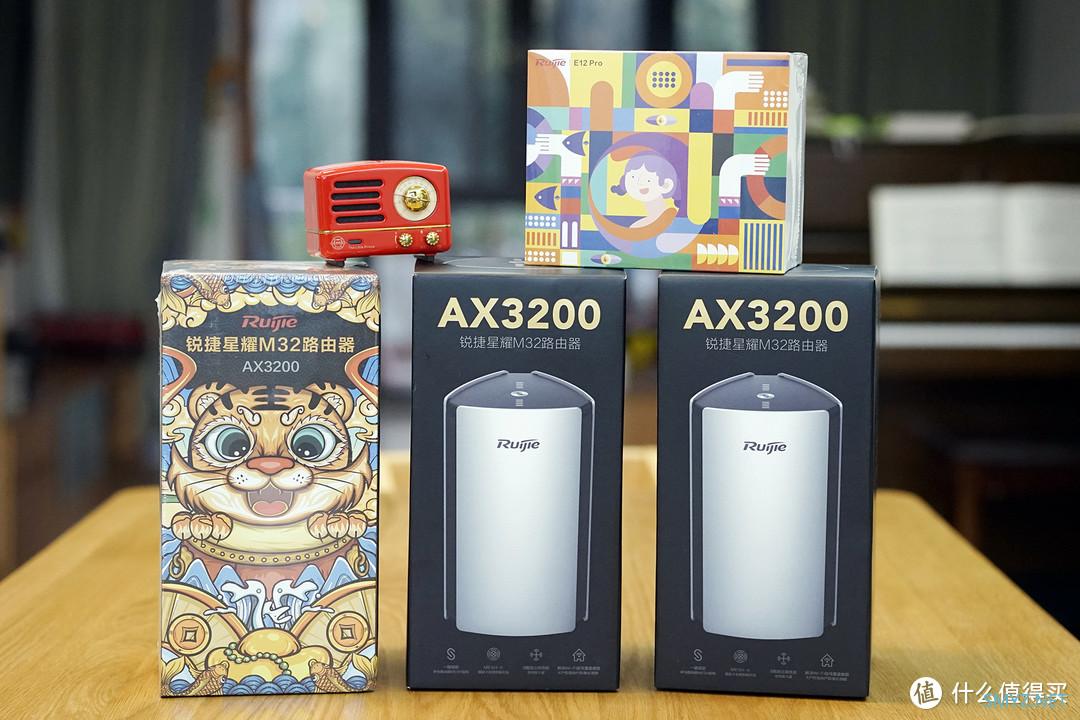

三只套装

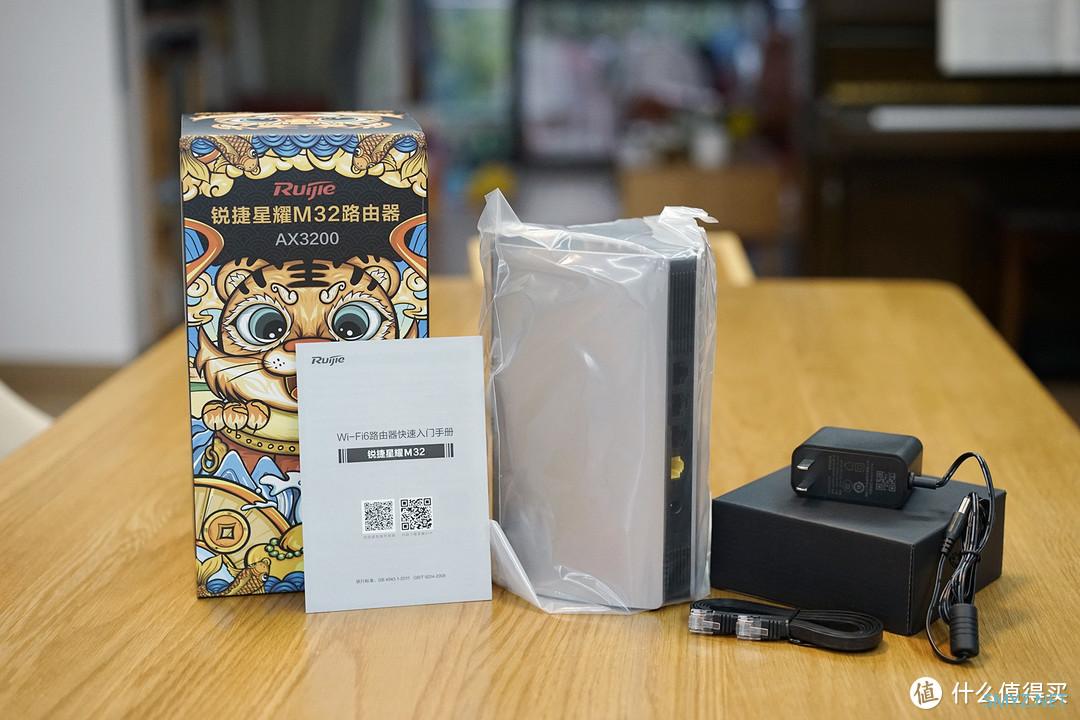

打开包装盒，该有的，都有：路由器本体、电源、网线和说明书。

锐捷M32和配件盒

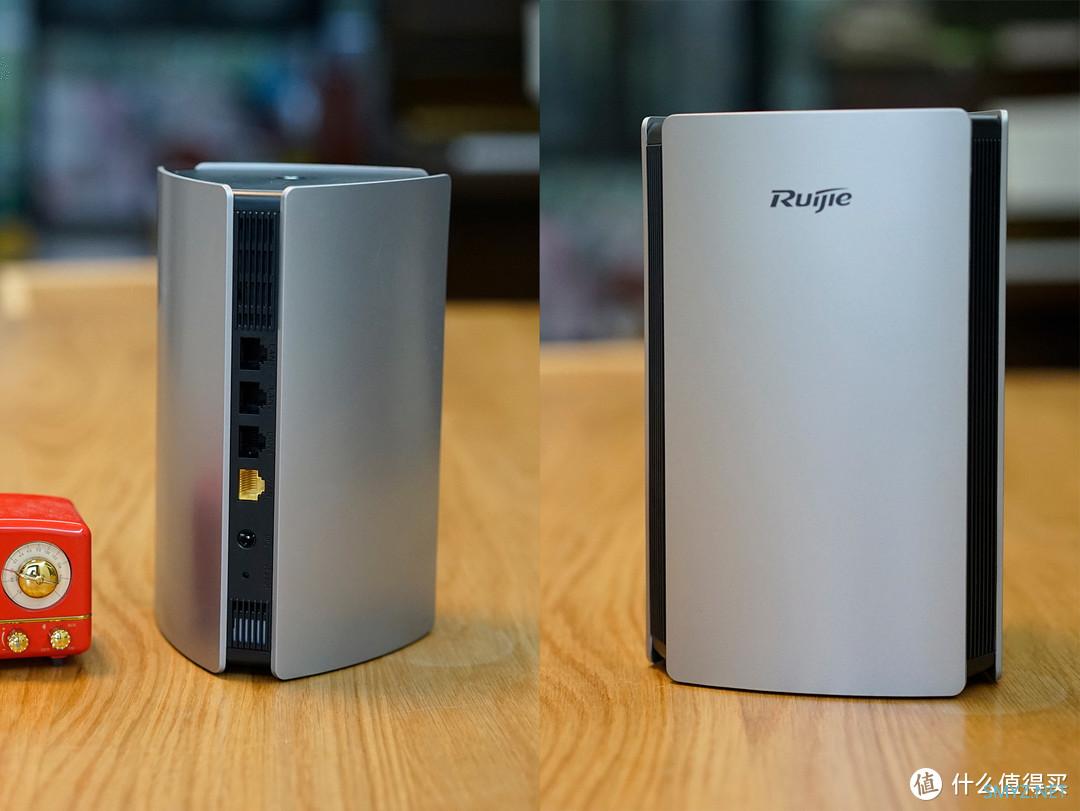

整体三角柱体结构，三个立面包裹着3个间隙，正好是散热；正面是logo，对角方向的间隙，正好做成了接口。

一个WAN和3个LAN口，全千兆；下方一个电源接口和一个reset小孔。

正面和背面

顶部有个按钮，可以开关指示灯；而且可以一键mesh链接。

还有信号指示灯，3格就是信号满满了；但我都关了，我睡眠质量不好，不能有亮光。

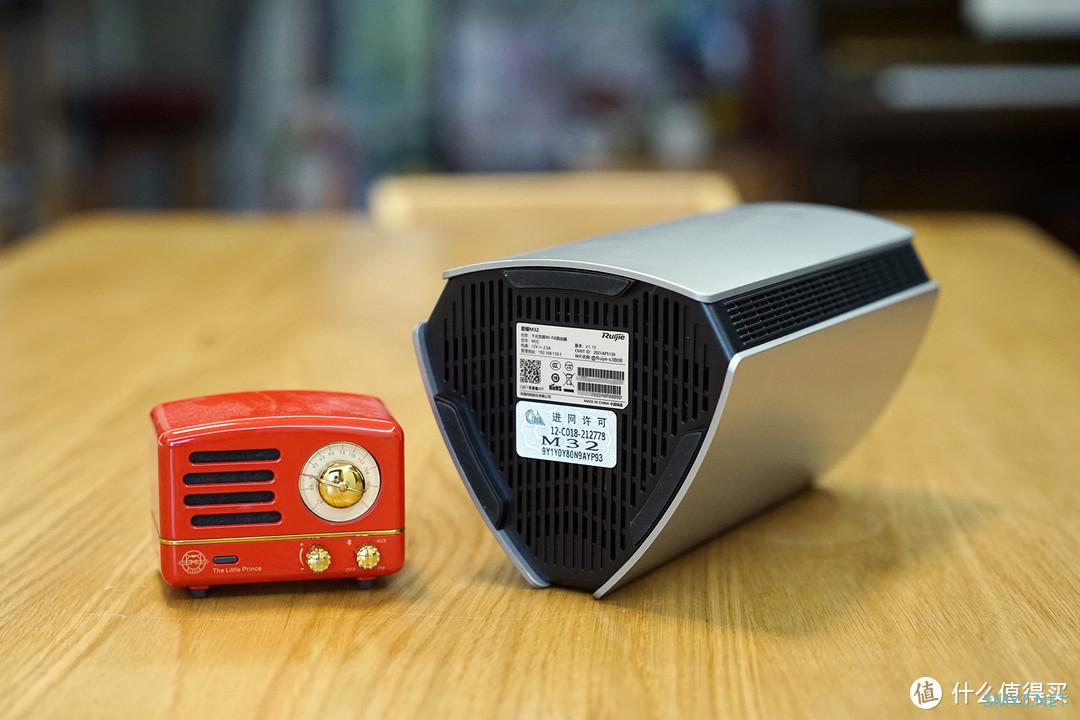

底部是机器产品信息。

底部有二维码等信息

一套先买了3只：增加MESH点位覆盖，才是王道，后续会讲到。

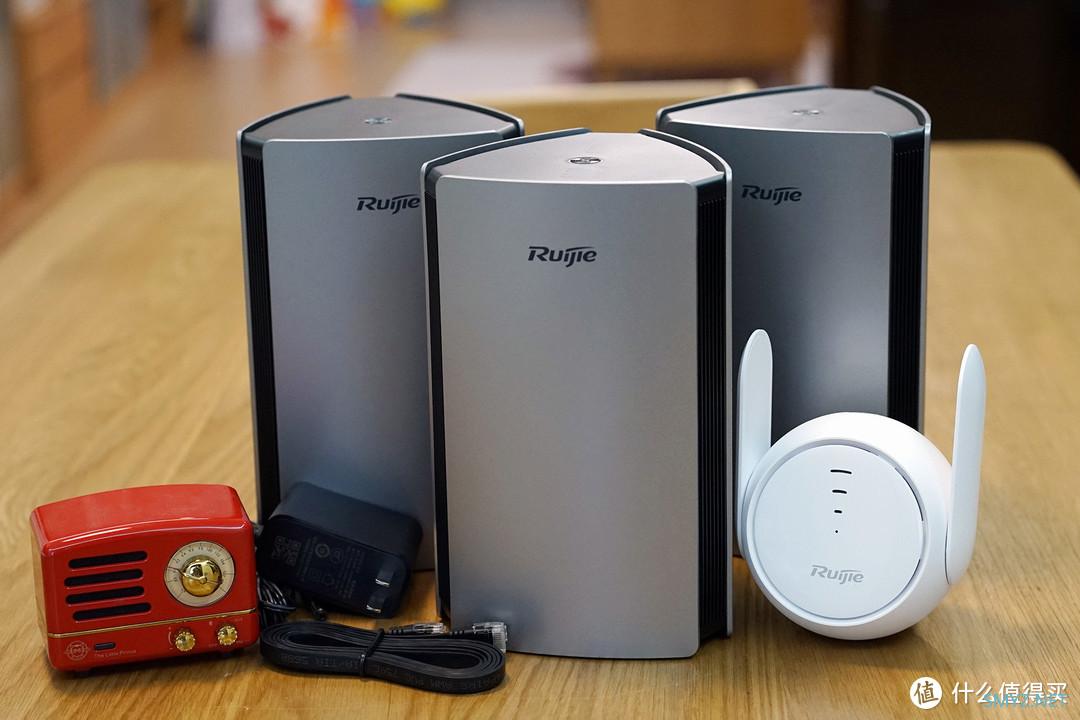

全家福

我想拆个机

内置8根天线，对别墅等跨层建筑更有利；只要是内藏的就行，路由器颜值很重要，谁都不想电视柜冒几根黑大粗天线啊，谁让我是颜值党。

想拆机看看，看看主板芯片。卡扣太紧实，摸索了一通：先拆底部3个软脚垫，拧下三个螺丝；沿着三个柱体缝隙，有塑料卡扣，用螺丝刀用巧劲打开。再拆掉背后网口的那个黑色挡板，接下来就可以抽出主板了。

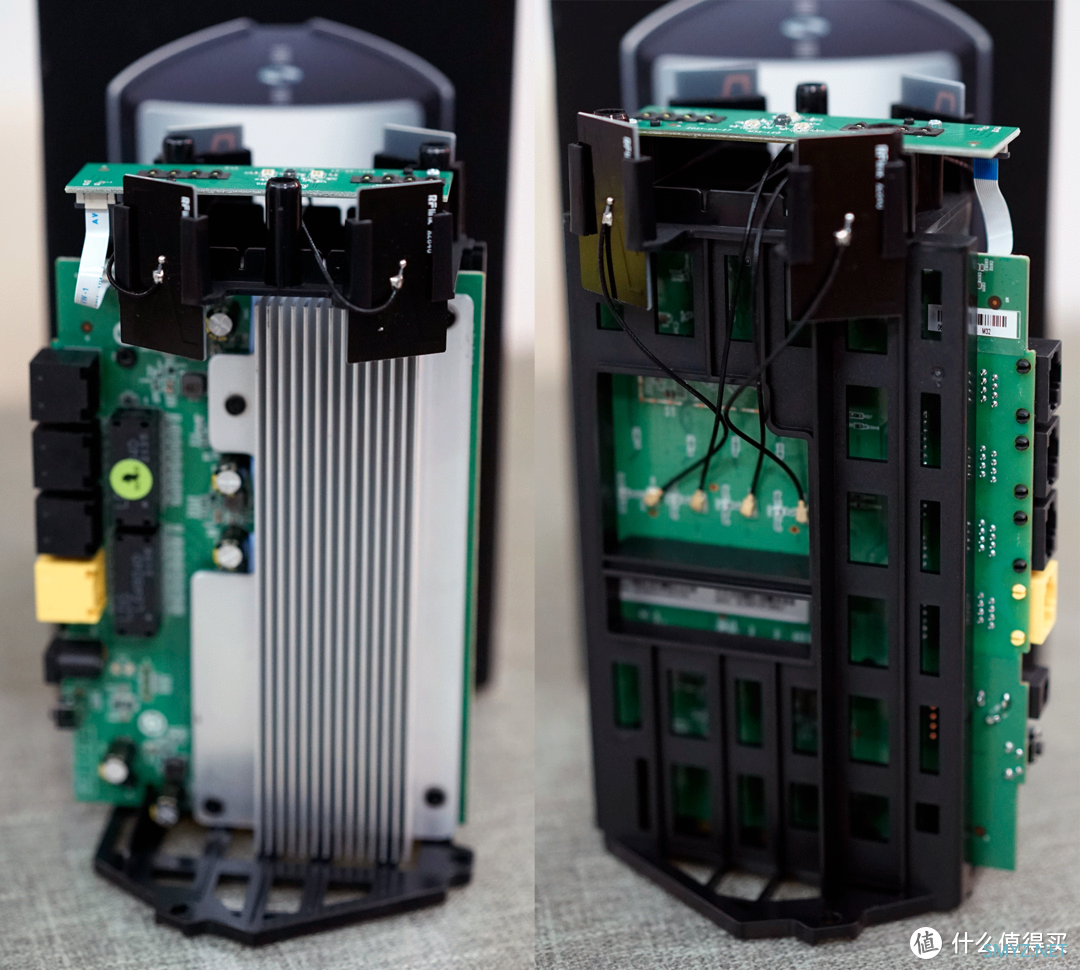

M32主板拆机图

整体做工不错，顶部是360度立体天线，应该可以覆盖XYZ三轴，上下前后左右信号全覆盖。

主板整体被一个大面积铝片散热遮盖，正下方就是主板芯片组。

实在不好再拆了，这机器我还得使用啊。通过网上搜索信息了解了下。

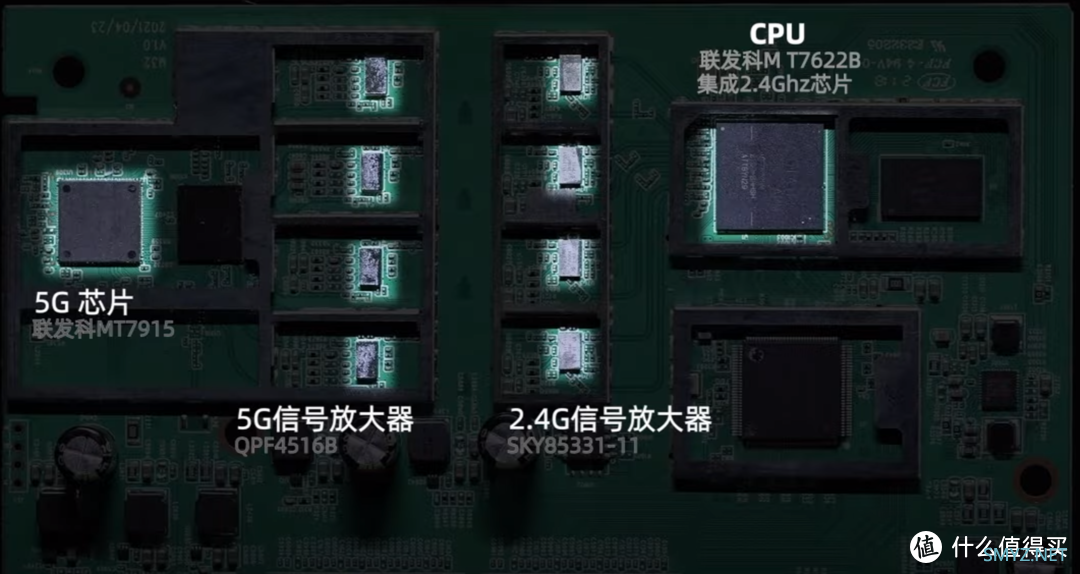

资料图片来自“知电晓春哥”

联发科MT7622B的CPU，自带2.4GHz芯片，4颗2.4G信号放大器；5G芯片同样来自联发科MT7915，及4颗5G信号放大器。

8颗FEM，负责4*4 MIMO 理论速度可达3200M。

类比300元价位wifi6的MESH路由器，硬件堆料很扎实。

【三、App配对与Mesh组网】

接下来就要把三只路由器安装上线，赶紧装，等会儿媳妇儿回家，如果还没网络就得挨训了。

1、第一只安装

WAN口，网线连接光猫千兆网口，通电启动。

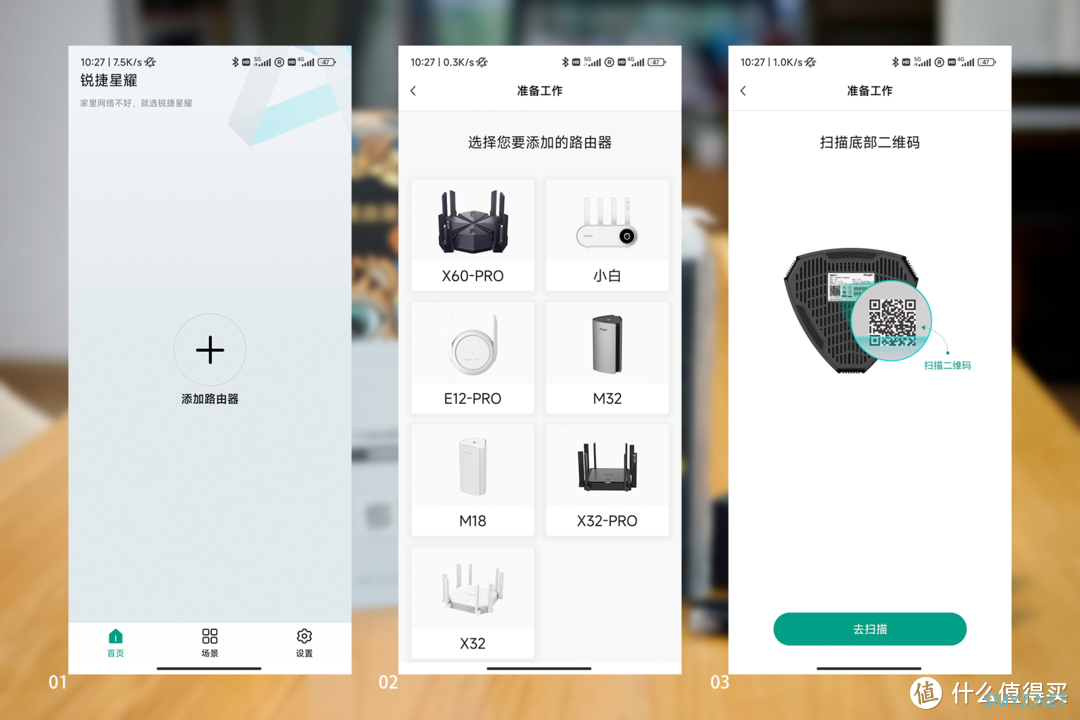

此刻请下载“锐捷星耀”App，一切安装操作可以在App上直接操作。

打开App，选择产品型号，扫码绑定即可。

路由器自动分配一个SSID和密码，后续可以自己修改。

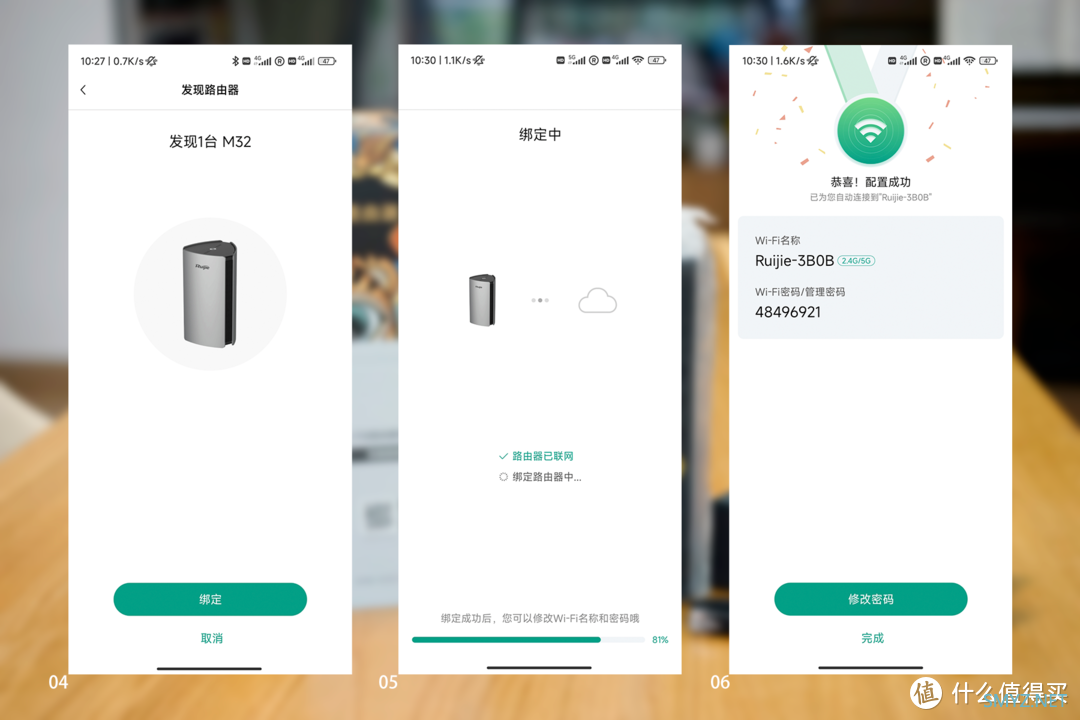

第一只安装

2、第二只配对

当第一只M32路由器安装好以后，我的手机已成功连上网络了，不需要手机流量网络了。

此刻，我需要LAN口，返回一根网线到交换机上。

交换机另外一个网口，再将局域网的网络，传递到北卧室的网口。

但第二只配对的时候，请将第二只，放在第一只附近，只插电，不插任何网线！不插网线！不插网线！

通电后，继续在App操作即可。

App能直接搜索到附近第二只，并且一键直接绑定即可，不需要你任何操作！

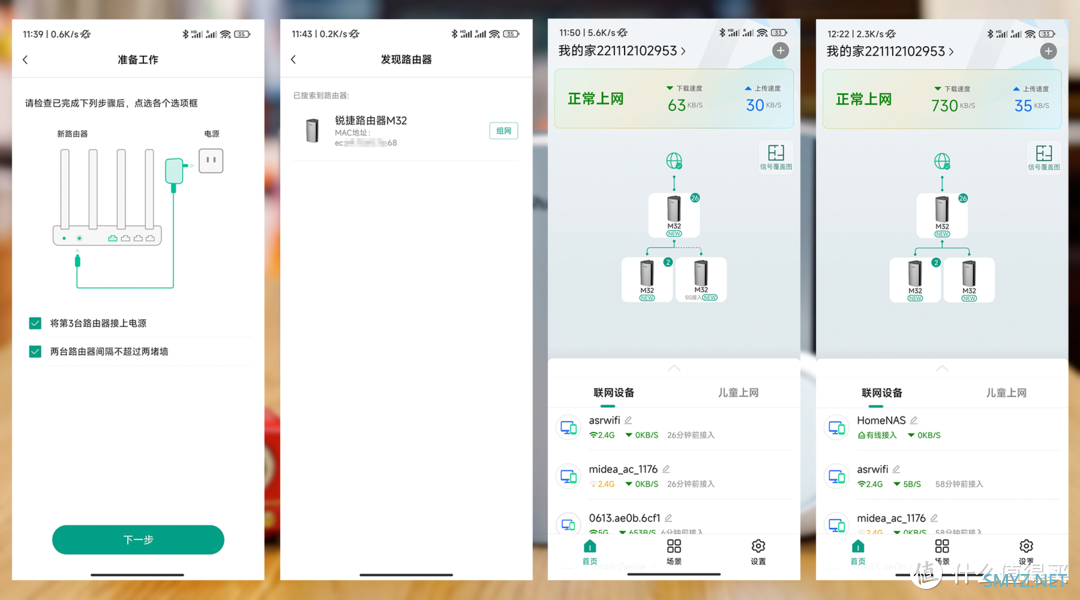

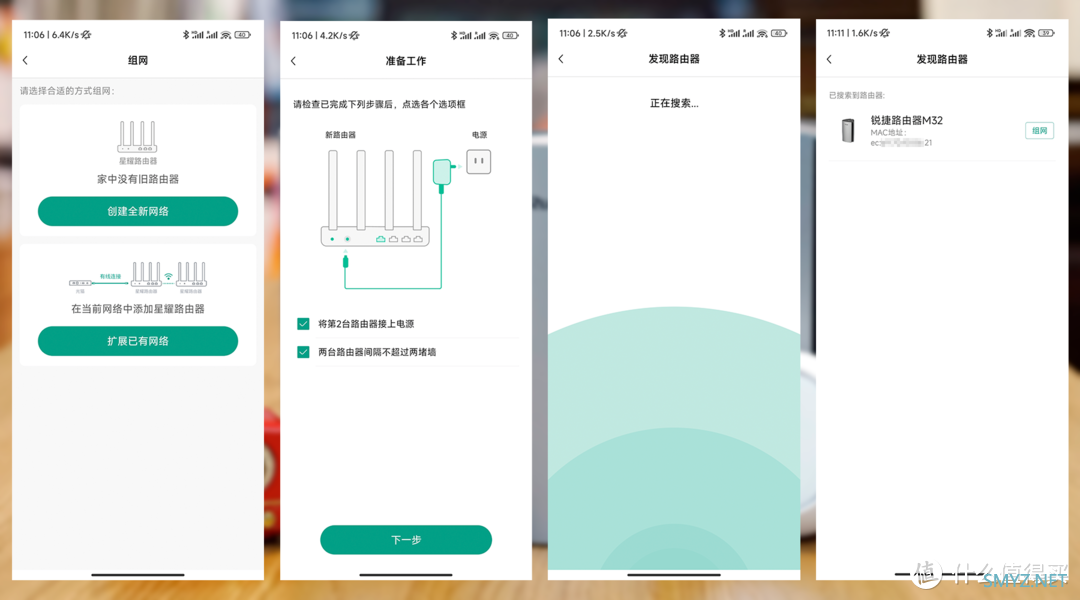

第二配置配对

此刻第二只绑定成功后，把掉电源线。

将第二只M32放到北卧室，网线插WAN口，插电通电即可。

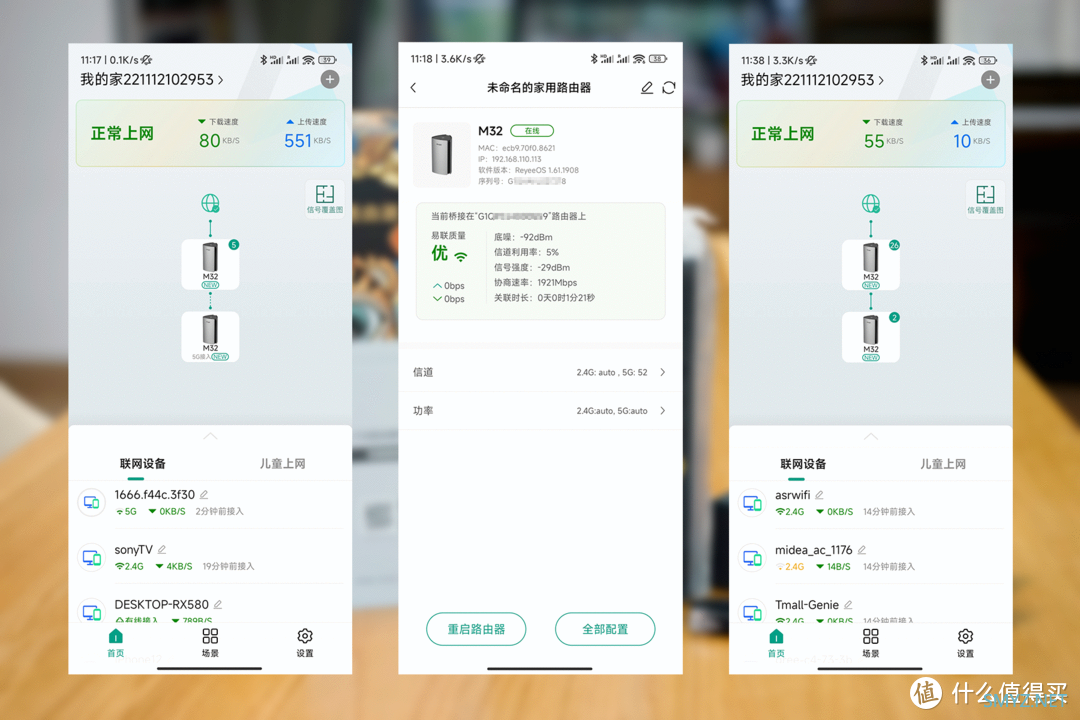

此刻，两只M32，将从下图左的“无线绑定”变成下图右的“有线绑定”状态；

此时，就完成了两只M32的MESH有线回程组网。

无线绑定到有线绑定

3、第三只配对

记下来同样方式，完成第三只绑定。记得，绑定前，插电不插网线，放在第一只附近配对绑定即可；带配对绑定后，移到小房间插电插WAN即可。

我家完成了三只MESH有线回程组网，实现了全屋wifi6覆盖，完美。

第三只配对绑定

放个大招：一键易联

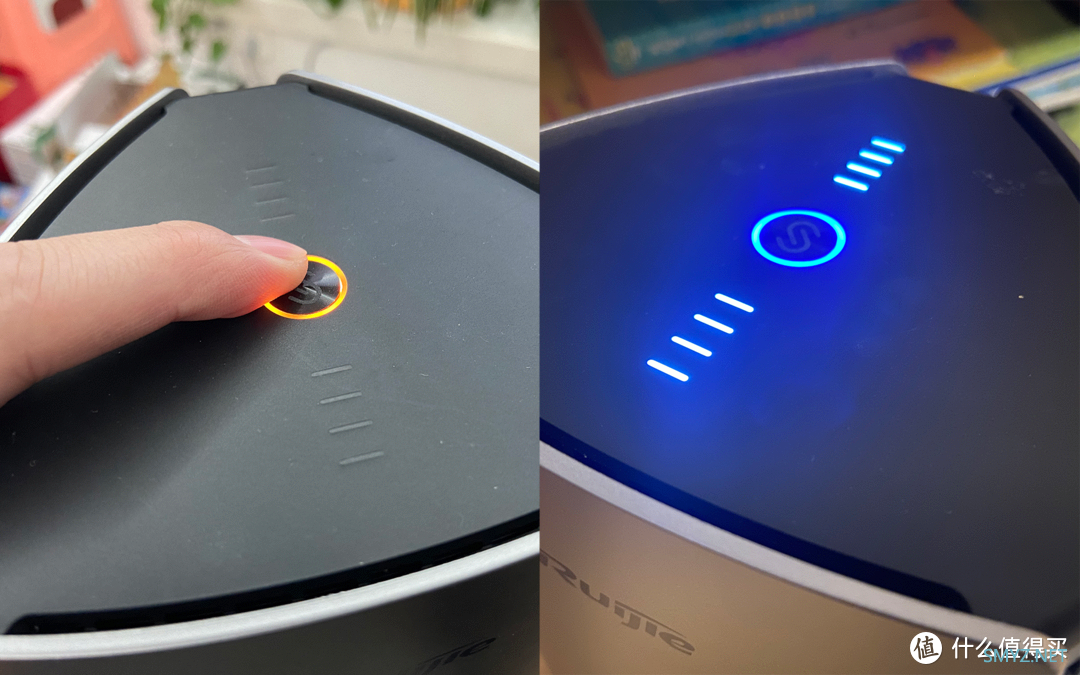

配对时，我才发现这个顶灯按钮，一键易联——把第三只放在第一只附近，插电，不插网线。

此刻，轻点一下这个按钮，就可以配对了，连App都不需要操作。

配对成功后，中心指示灯就变成蓝色；并且两只M32通过无线MESH易联时，4根线灯代表了信号强弱。很惊奇的是，右侧是我将一只M32放在小书房，与客厅M32中间2个墙相隔，居然还是4个满格信号，这也得益于内置8个FEM增益天线。

按这个测试结果看，那我这一套3只，感觉买多了啊，客厅一只不就够了吗？

如果家里没有网线，纯靠无线MESH易联的话，可以看线条灯亮几格。如果3格4格肯定没问题，如果少于3格就建议换个位置了。当然，对我来说，我全部MESH有线回程，就不用考虑这个问题了。

顶部一键易联按钮灯和信号灯

【四、测速效果】

路由器和MESH组网都搞定了，接下来第一个事，肯定是测速跑个分。

如果在客厅、北卧、小房间测速的话，因为MESH有线回程，没有任何差异。

我选择其中一个——北卧，来测试下。

家庭宽带：合肥电信500M，上行30M

测试手机：iPhone11，iOS最新系统。

测试软件：Speedtest（是speedtest点net这个，不是speedtest点cn这个）

北卧测试结果：彻底跑满，突破理论62.5M/s网速，上行也突破3.75M/s理论值。其实，运营商一般都有一点余量。

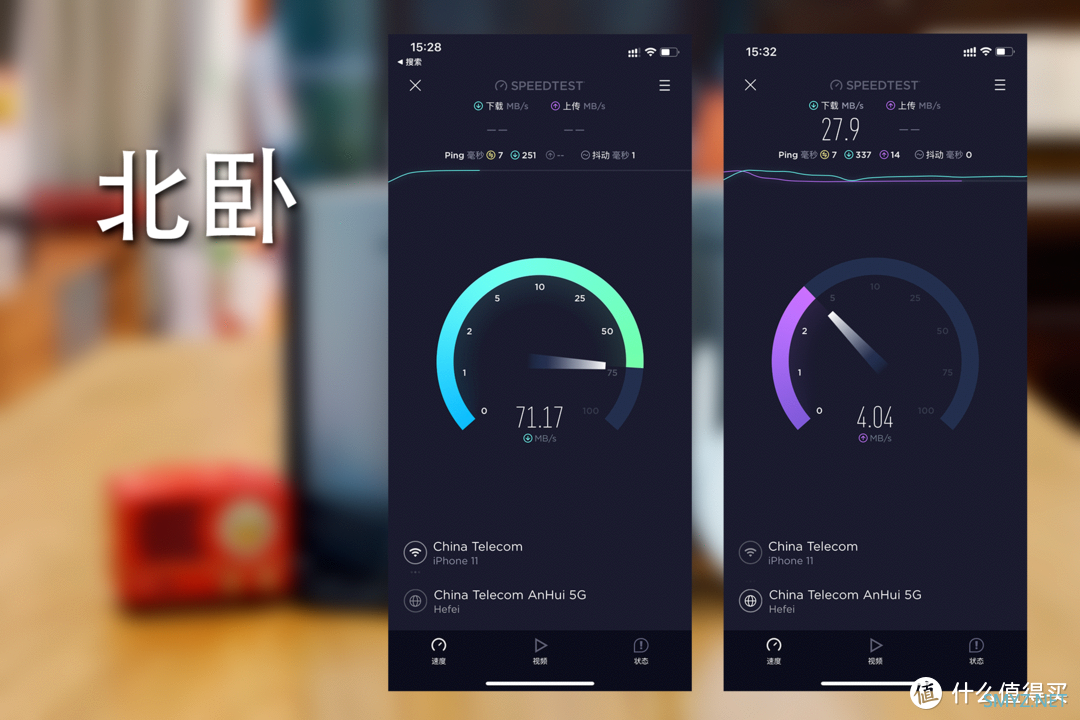

北卧测试结果

因为南卧现在是小孩居住，很少强网络需求。

因为隔了一堵墙，一定要看下“一堵墙”的衰减。

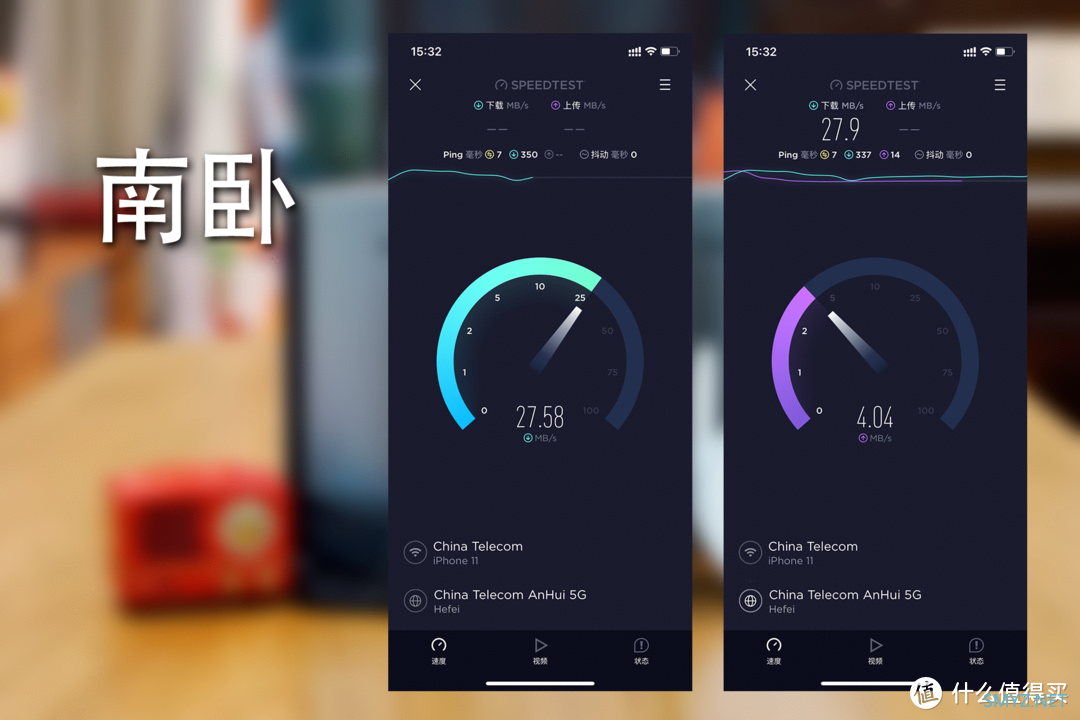

南卧测试结果：下载将近30M/s，衰减损失超过一半；上行超过4M/s没影响。

当然，丝毫不影响我的看剧，4k高清拖哪播哪，刷个抖音轻轻松，还是很easy的。

南卧测试结果

通过南卧北卧的测试，证实了我的观点：增加MESH节点的覆盖，才是最终解决方案。

整体测试结果，也非常满意：跑满家庭带宽，wifi6加持，完美解决一家人所有设备的稳定网络。

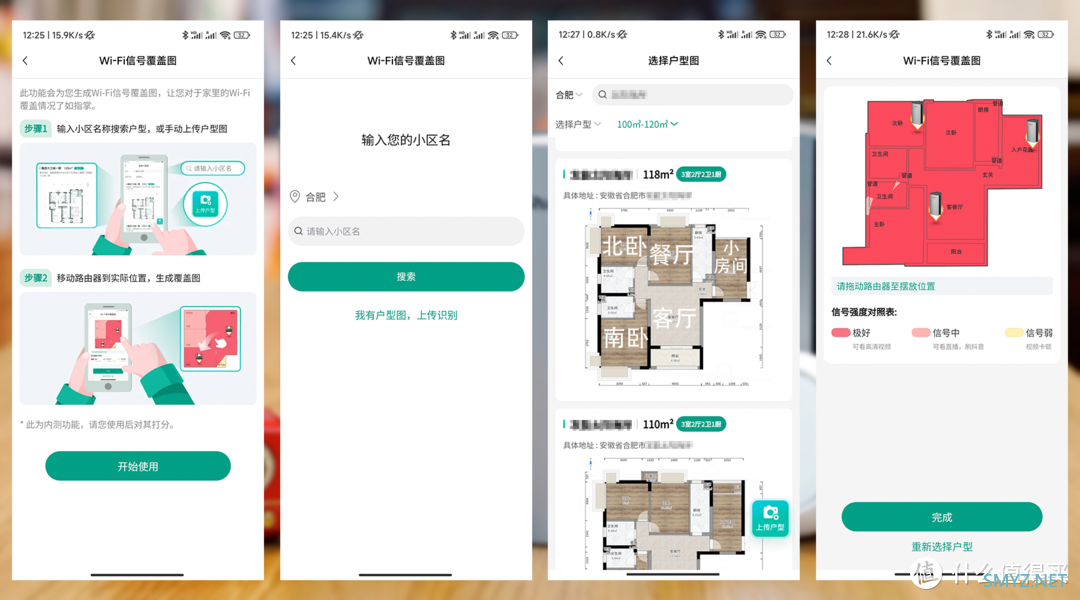

特色功能——App自带wifi覆盖检测。

在App里，直接搜索你家小区名称，选择这个小区多个户型图，选中你家对应户型图。

移动位置，这3只分别放在那里，App能帮你计算出网络wifi覆盖情况。

手指点一点，你也会。

这可能是第一个集成了房产户型图的路由器App吧，下次我找户型图，也可以用这个app了，哈哈哈这服务不错^_^

自带wifi覆盖检测

【五、PC端管理】

对于大多数用户，App点一点就可以安装完成。但对一些丰富需求的用户，网页版提供了更多操作。

1、网页版包含了App所有功能，像添加子节点、SSID和密码修改，及所有数据显示。

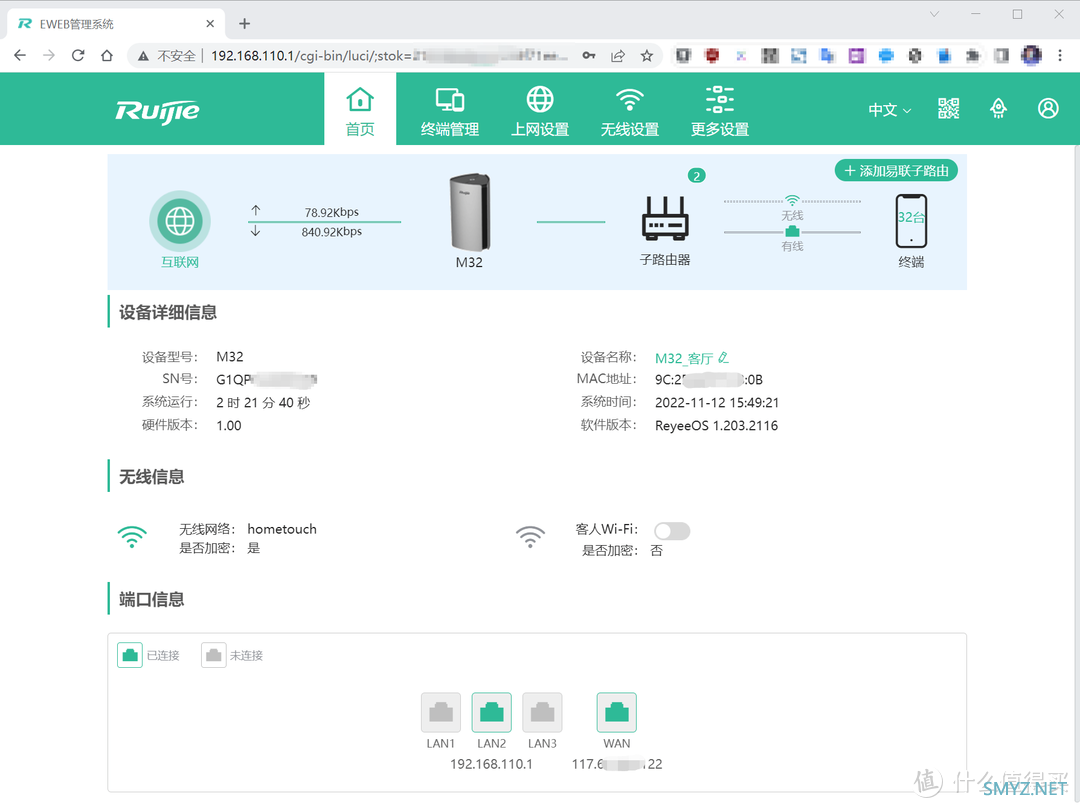

PC版首页

2、对于家庭网络，我非常推荐光猫改桥接，让主路由来拨号。原因是，性能好，更多丰富功能。

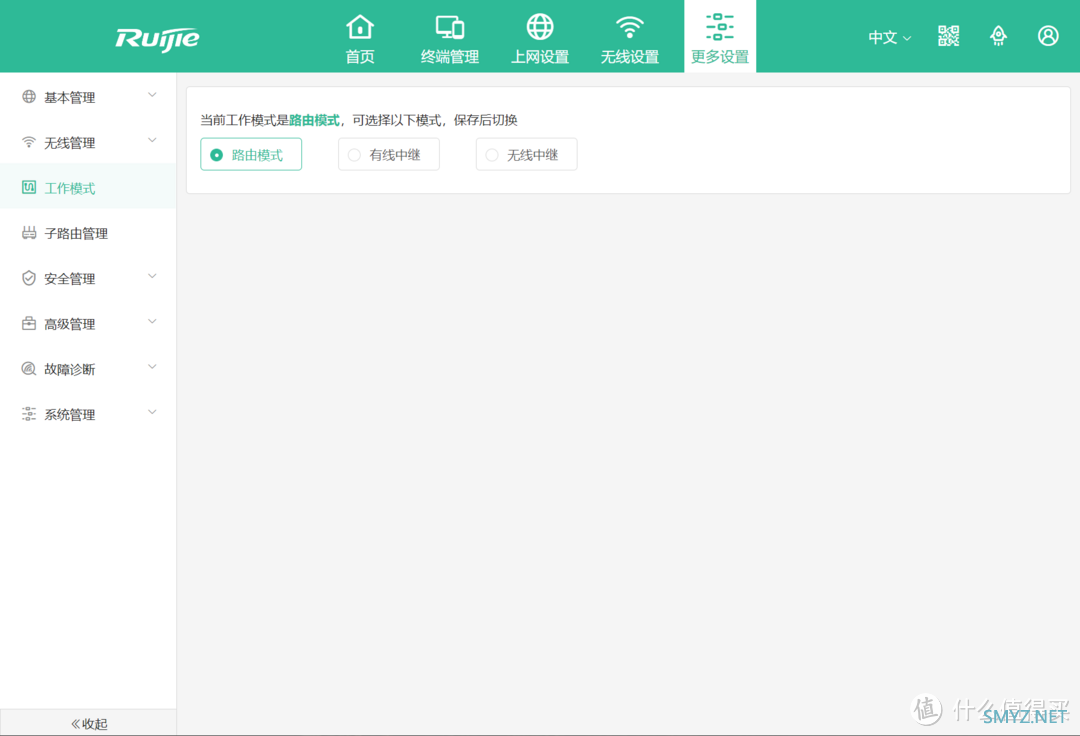

多种模式中推荐路由模式

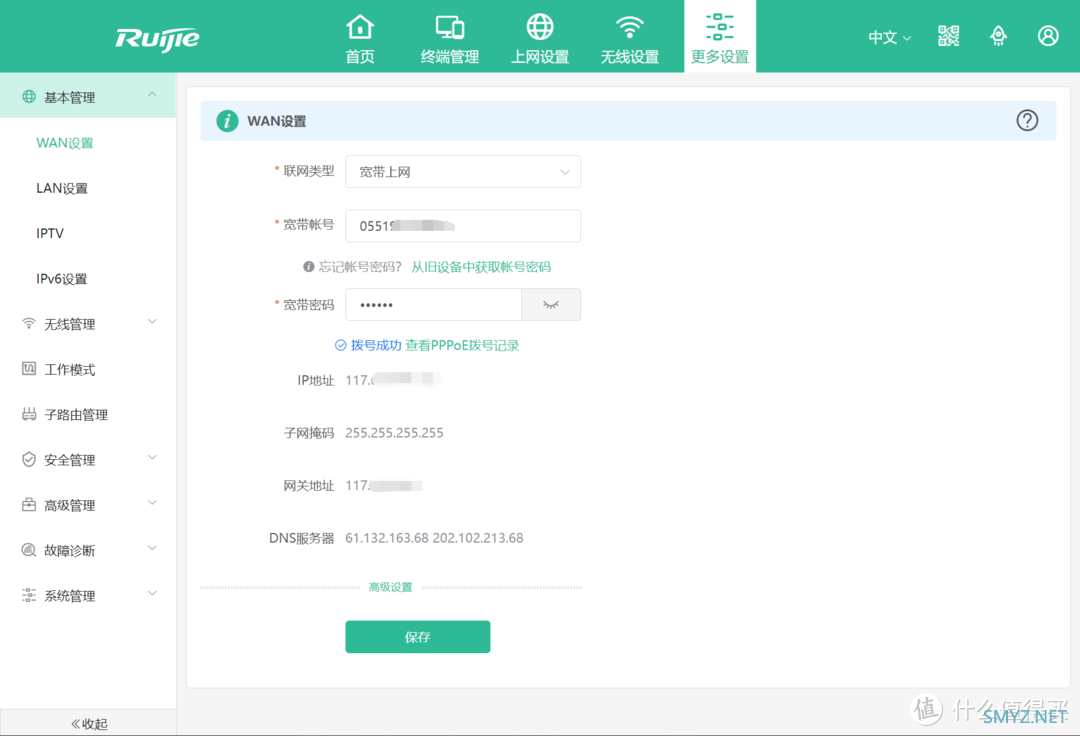

主路由PPPOE拨号

3、几个常见功能。

有公网IP，通过DDNS和端口映射，能方便访问家庭内网设备。

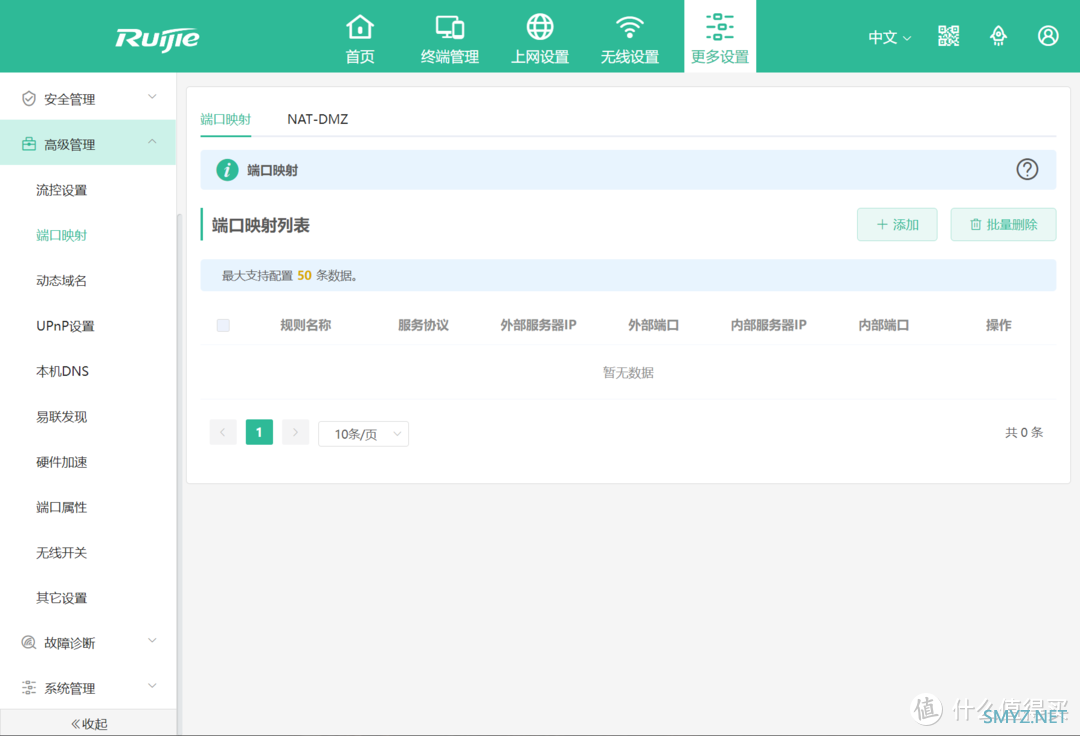

端口映射

对于一些特定服务，最好分配静态固定IP，再最好是能修改网关了。

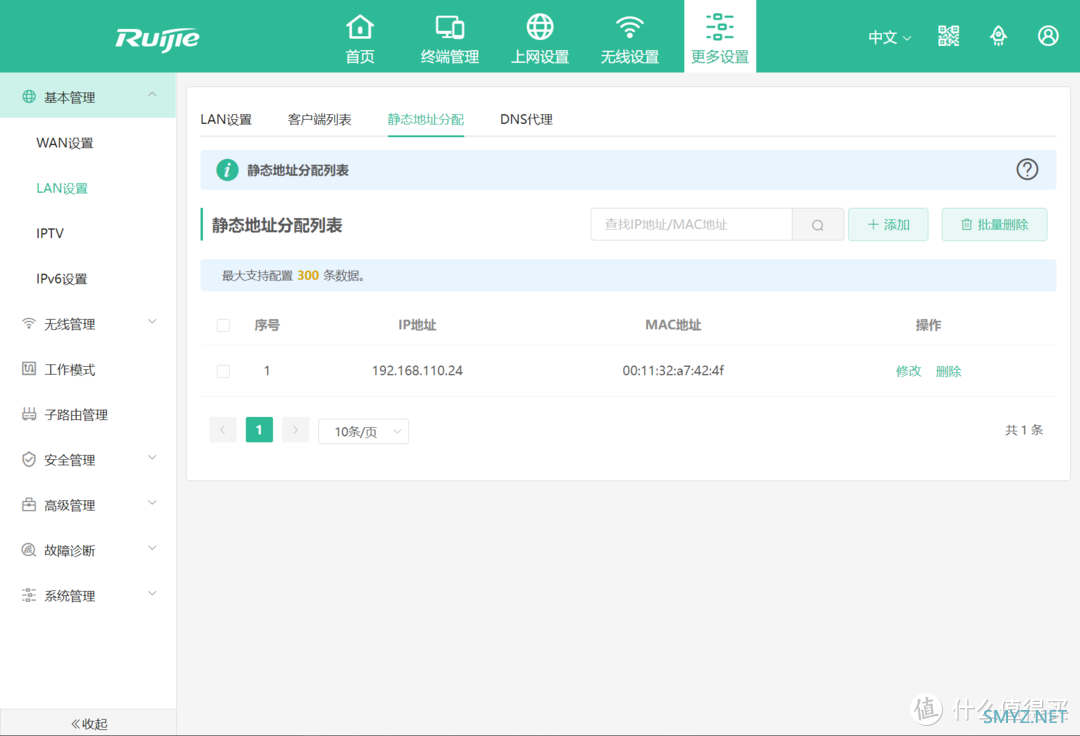

分配静态IP

子节点管理也很方便。我之前用的一套领势AC1300都是全局控制的。

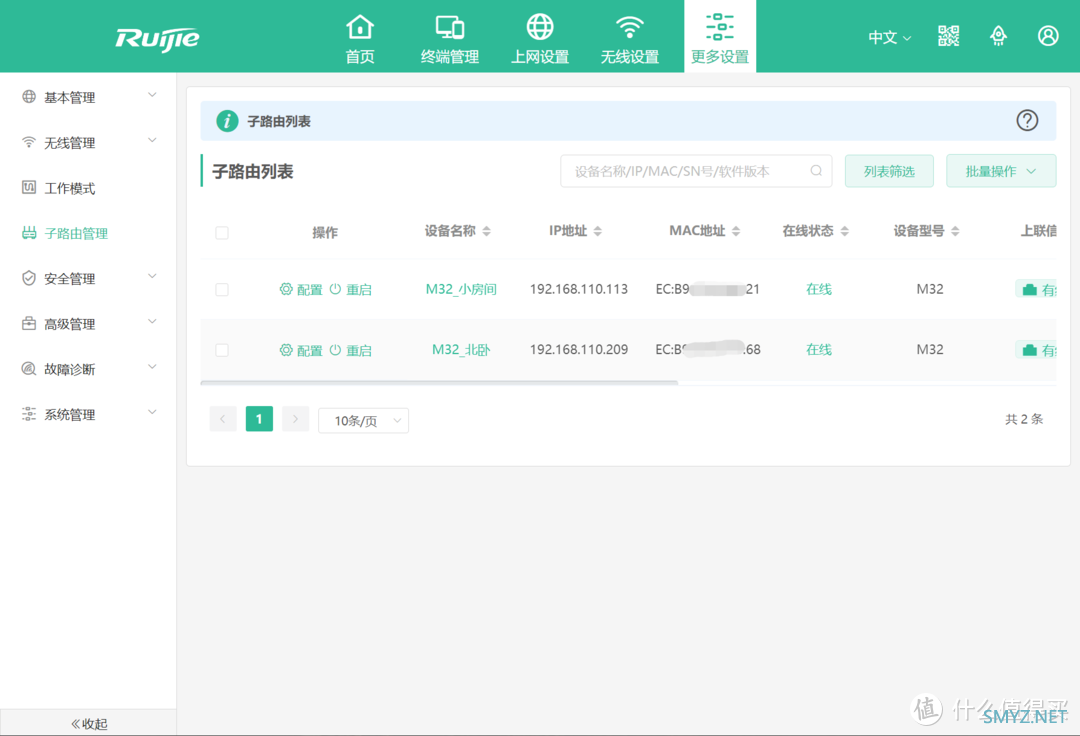

子节点管理

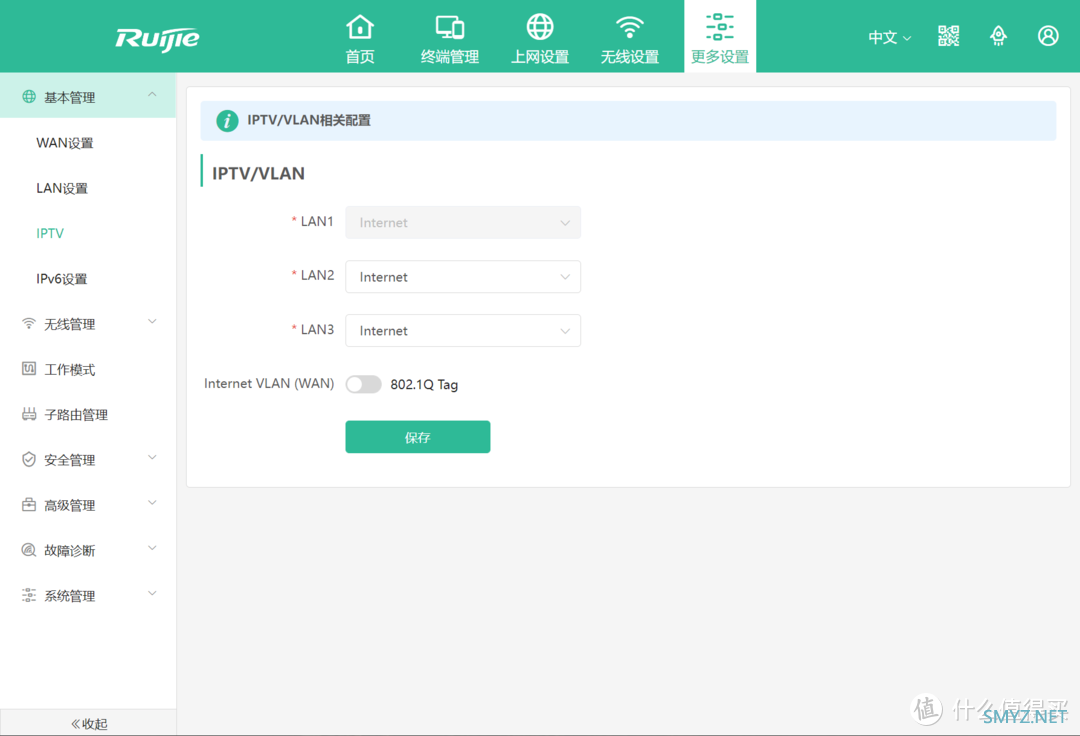

IPTV配置

这个功能，对上海电信或有些移动联通宽带的用户，是一个非常好的功能。直接设置某个LAN可以直接IPTV使用。

可惜，我家是合肥电信光猫，IPTV是通过特定网口输出的。

当然，有这个功能，说明锐捷M32系统集成了VLAN功能的。

自带IPTV管理

整体PC端管理界面，非常丰富，像我喜欢折腾的，完全够用。不过， 还是建议少折腾最好。

【写在最后】

我的梦想家网络，就是这样的。对于大多数人，我也非常推荐这个“三根线MESH有线回程”组网方案。

现在换上这套锐捷M32，安装方便，App轻松管理，PC版丰富功能，该有的，都有了。

此刻，我家无线无死角，全屋wifi6轻松覆盖。
