在《米家智能家居 篇十八：米家情景mesh通断器拆解及引脚功能测试》中对米家情景mesh通断器里面的小米芯片模块的引脚功能进行了测试。这一期利用这个小米芯片模块制作一个低压通断器，并把电动抽水器接入米家。

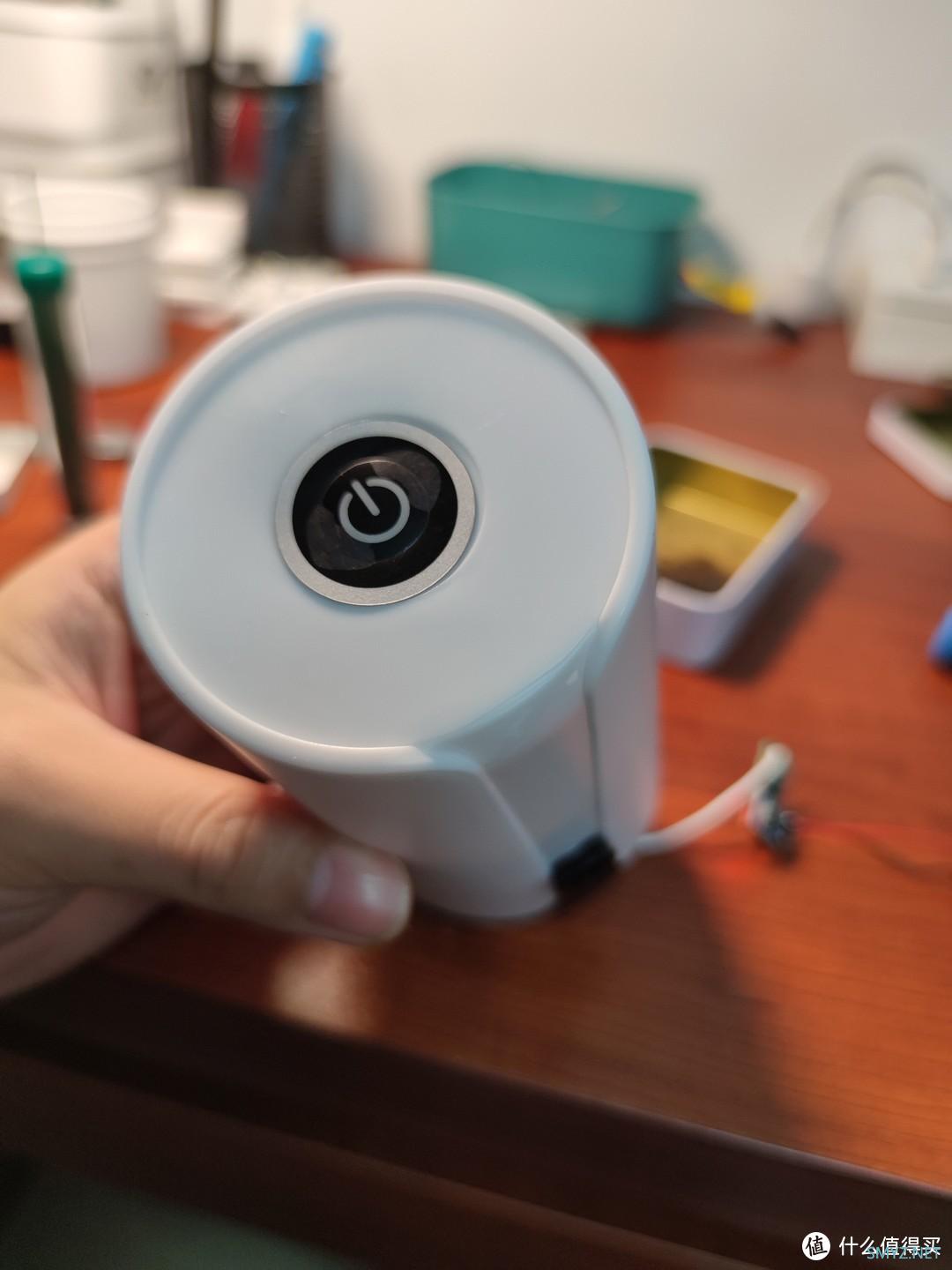

电动抽水器

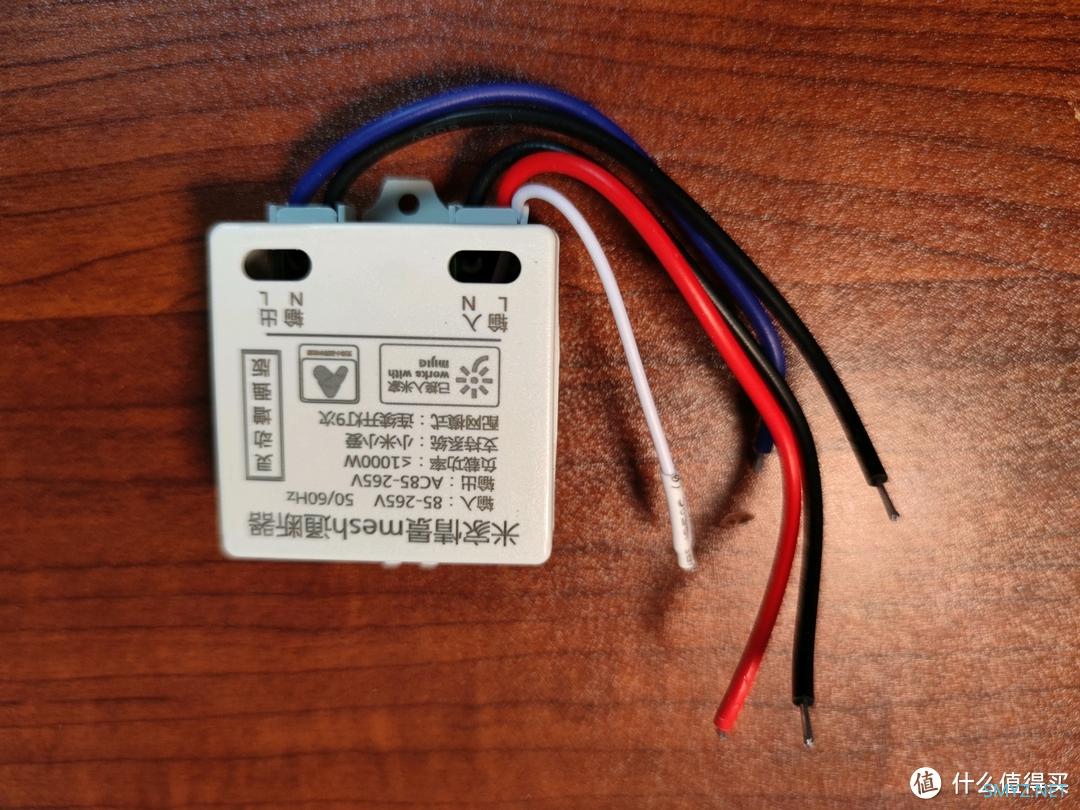

米家情景mesh通断器，我用的里面的小米芯片模块，价格18
我选用的是便宜的，没有灵动功能的。拆出的小米芯片模块如下图。

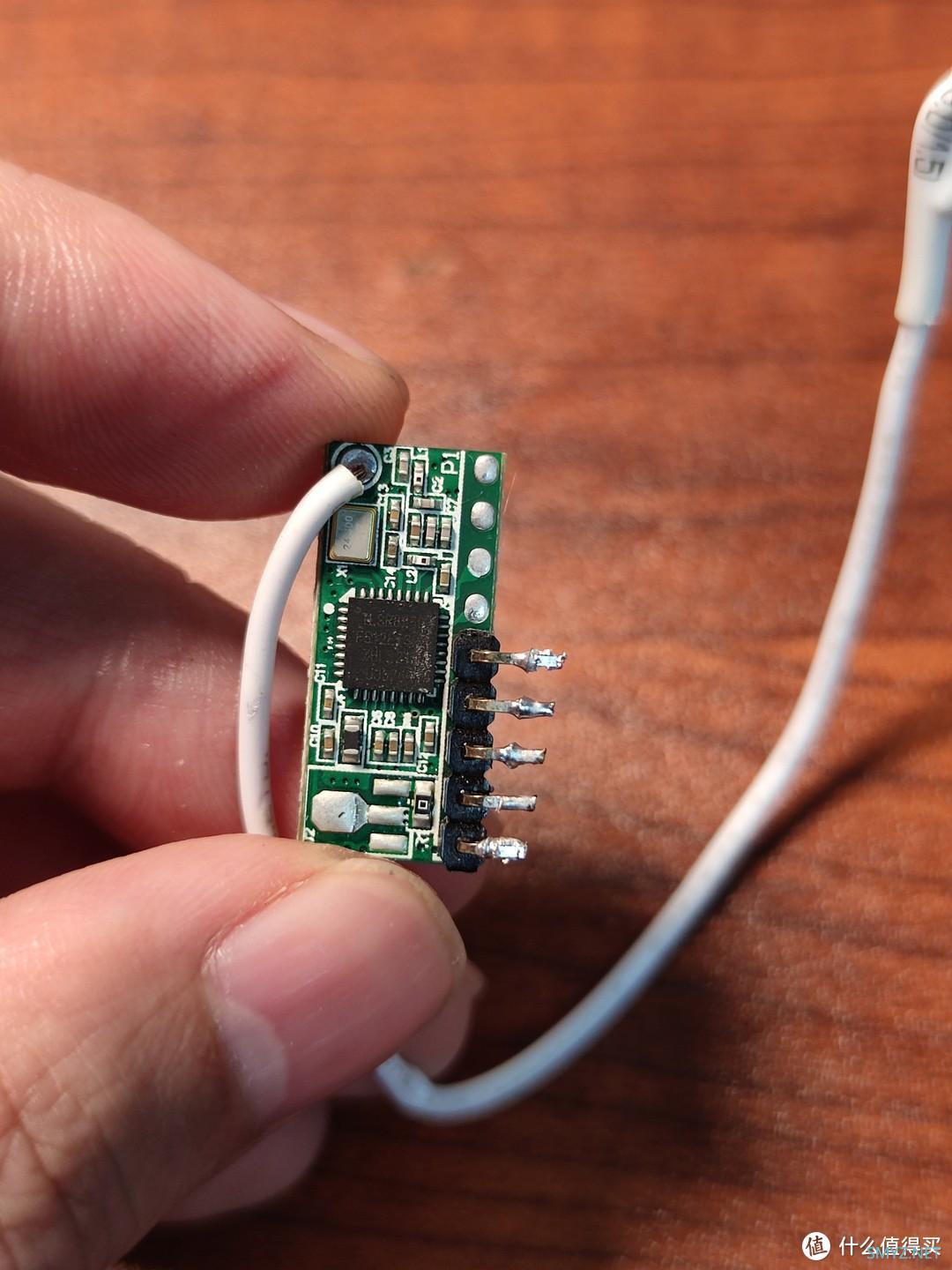

小米芯片模块
硬件准备：一个小米芯片模块、一个电动抽水器、一个5v直流继电器模块、一个5v转3.3v电源模块。
一、硬件改造
1.电动抽水器充电口接5v转3.3v模块，可以同时提供5v和3.3v电压，用于继电器模块和小米芯片模块。

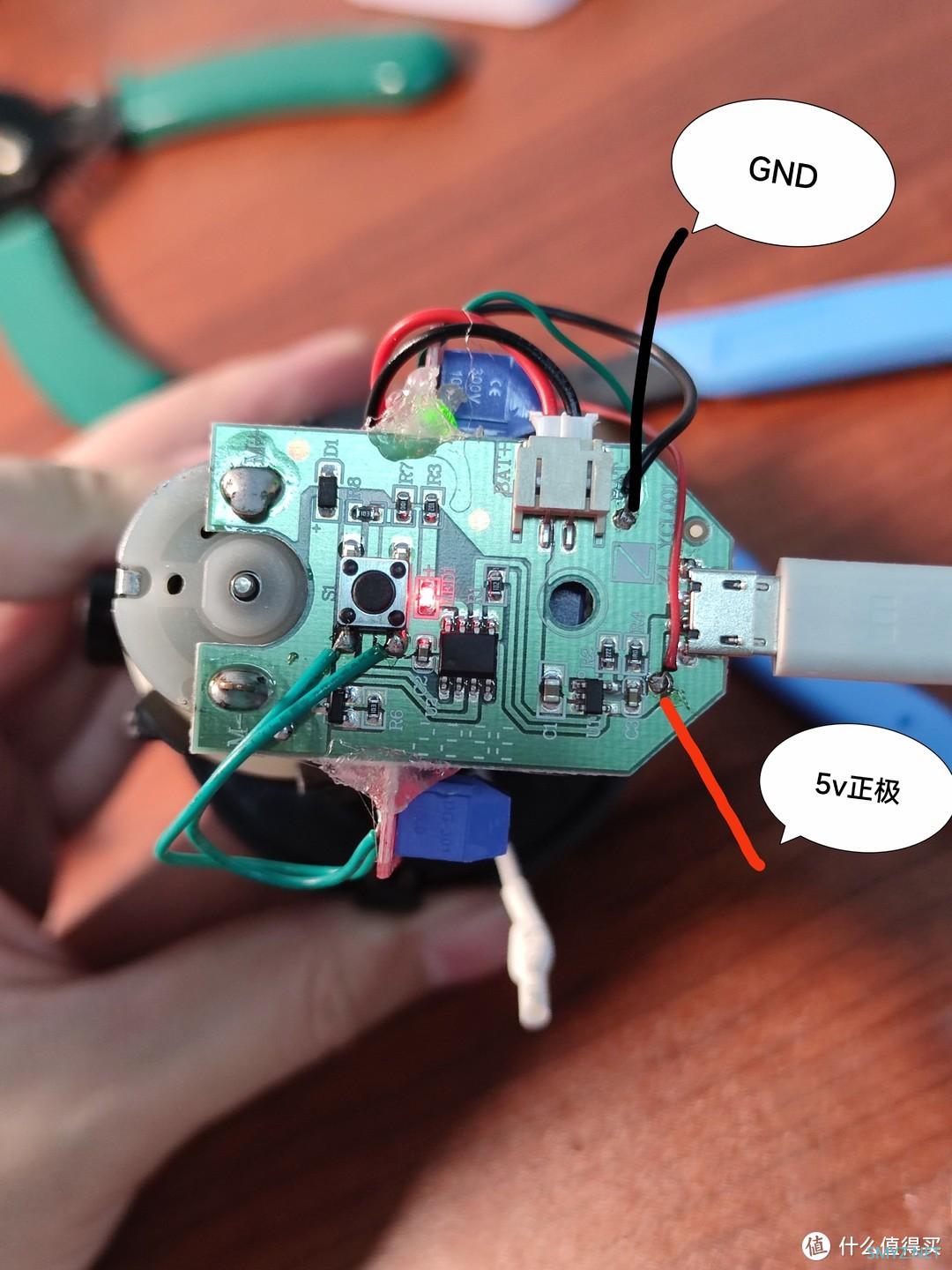

电动抽水器充电口触点示意图

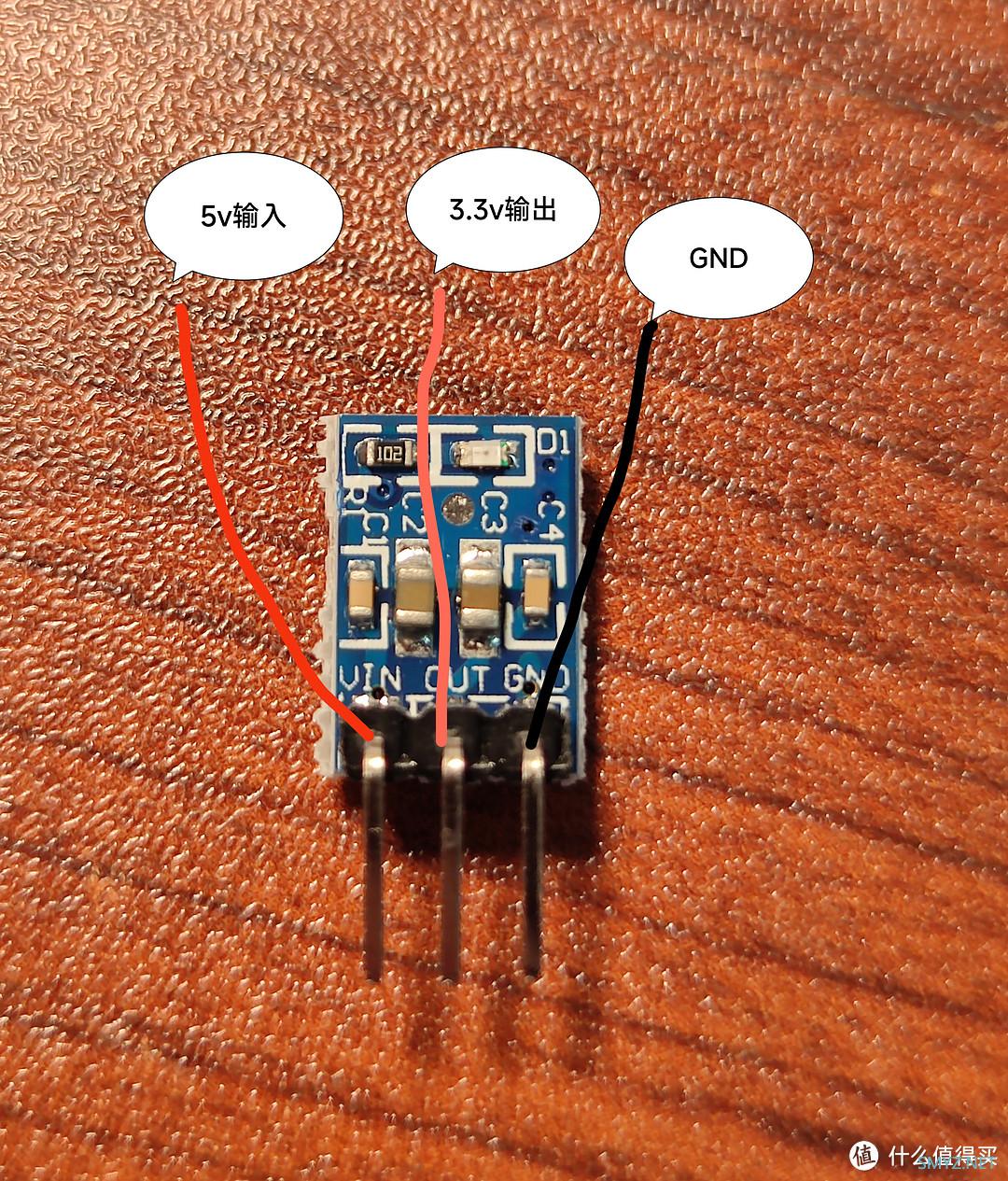

5v转3.3v电源模块接线示意图
2.继电器模块的COM和NO分别接电动抽水器按键两个触点。

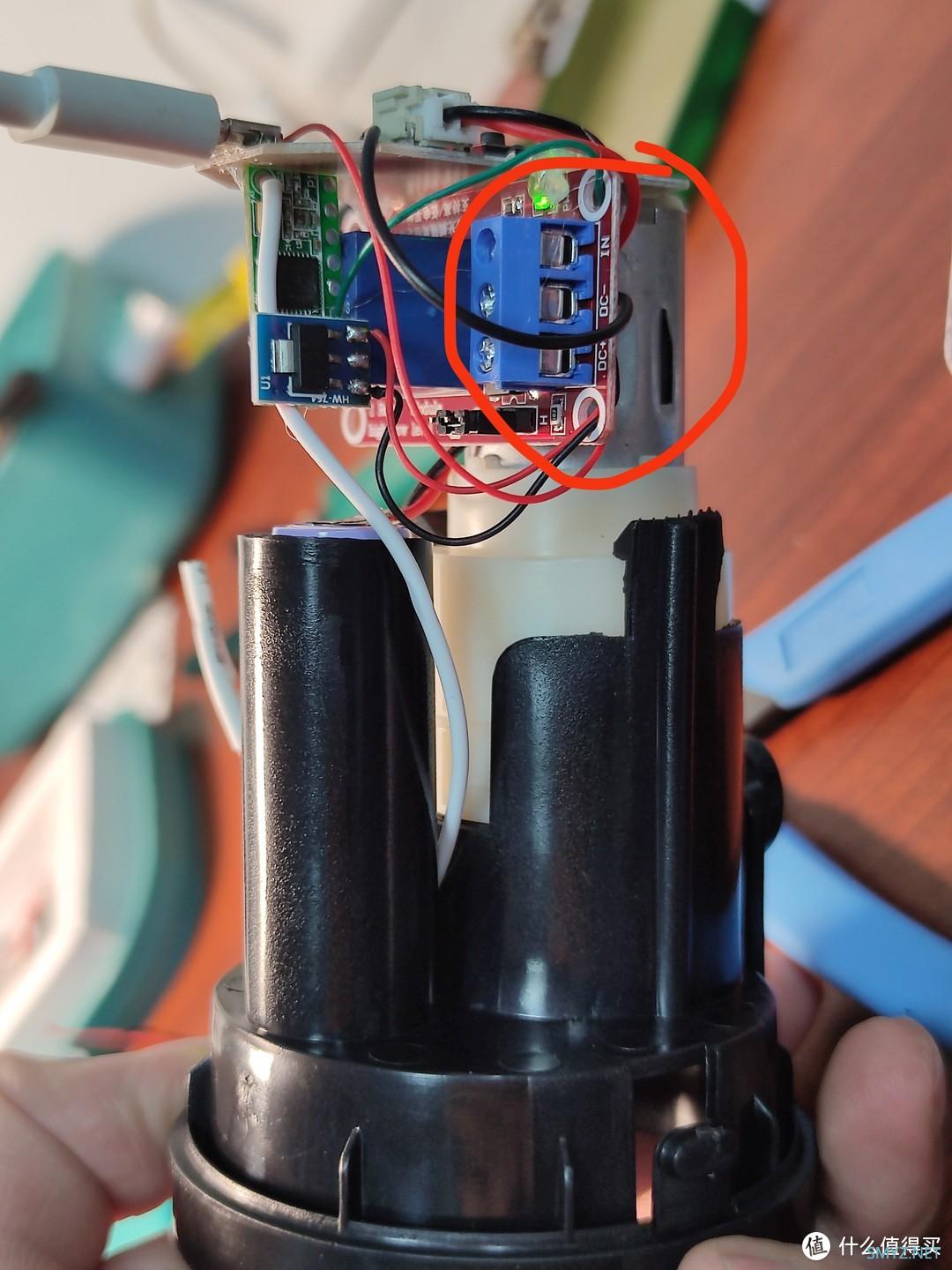

继电器COM和NO，图中红圈

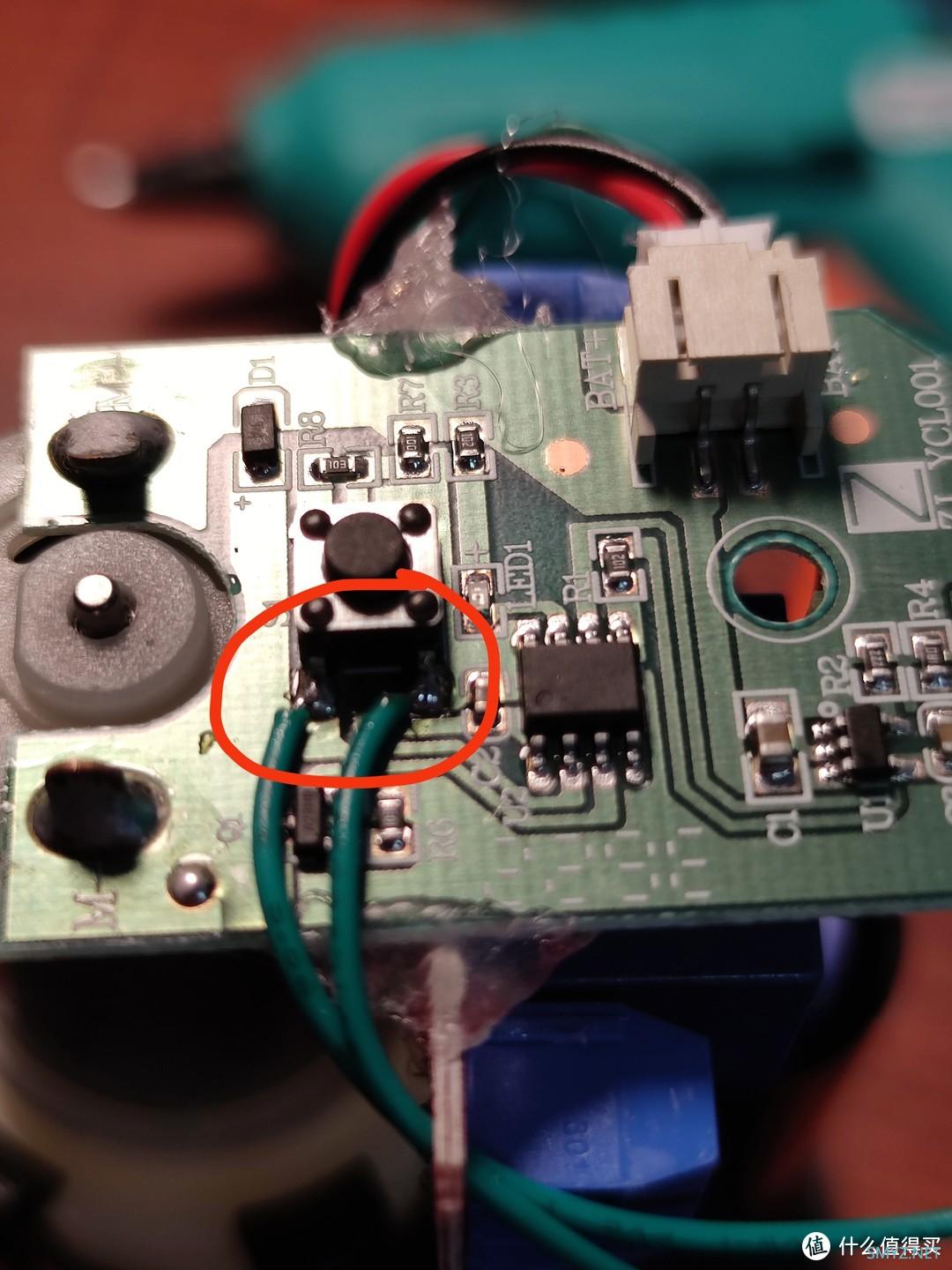

电动抽水器按键两个触点，图中红圈。
3.小米芯片模块接3.3v电源，继电器模块接5v电源，小米芯片模块3.3v信号输出接继电器模块触发输入in

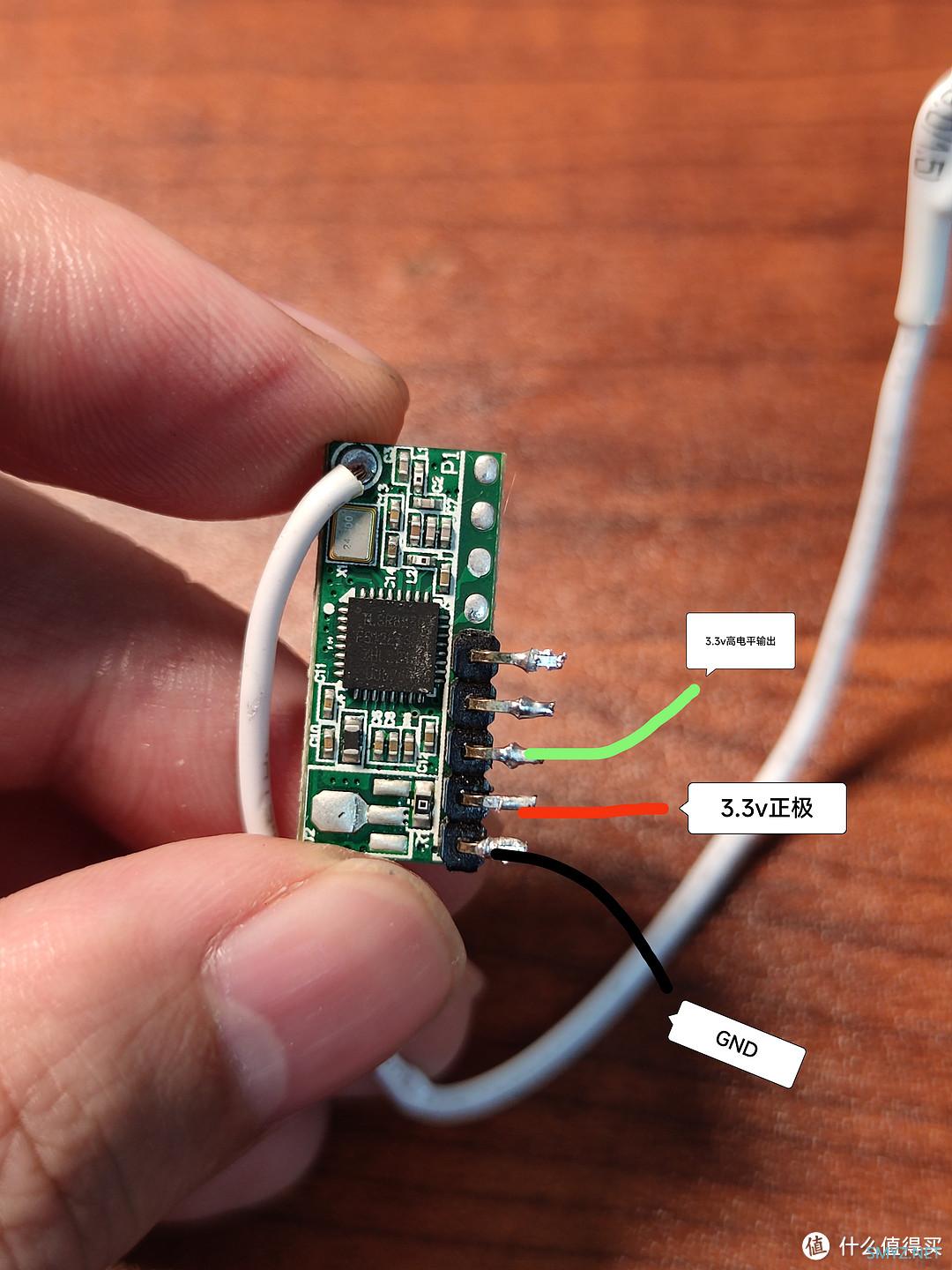

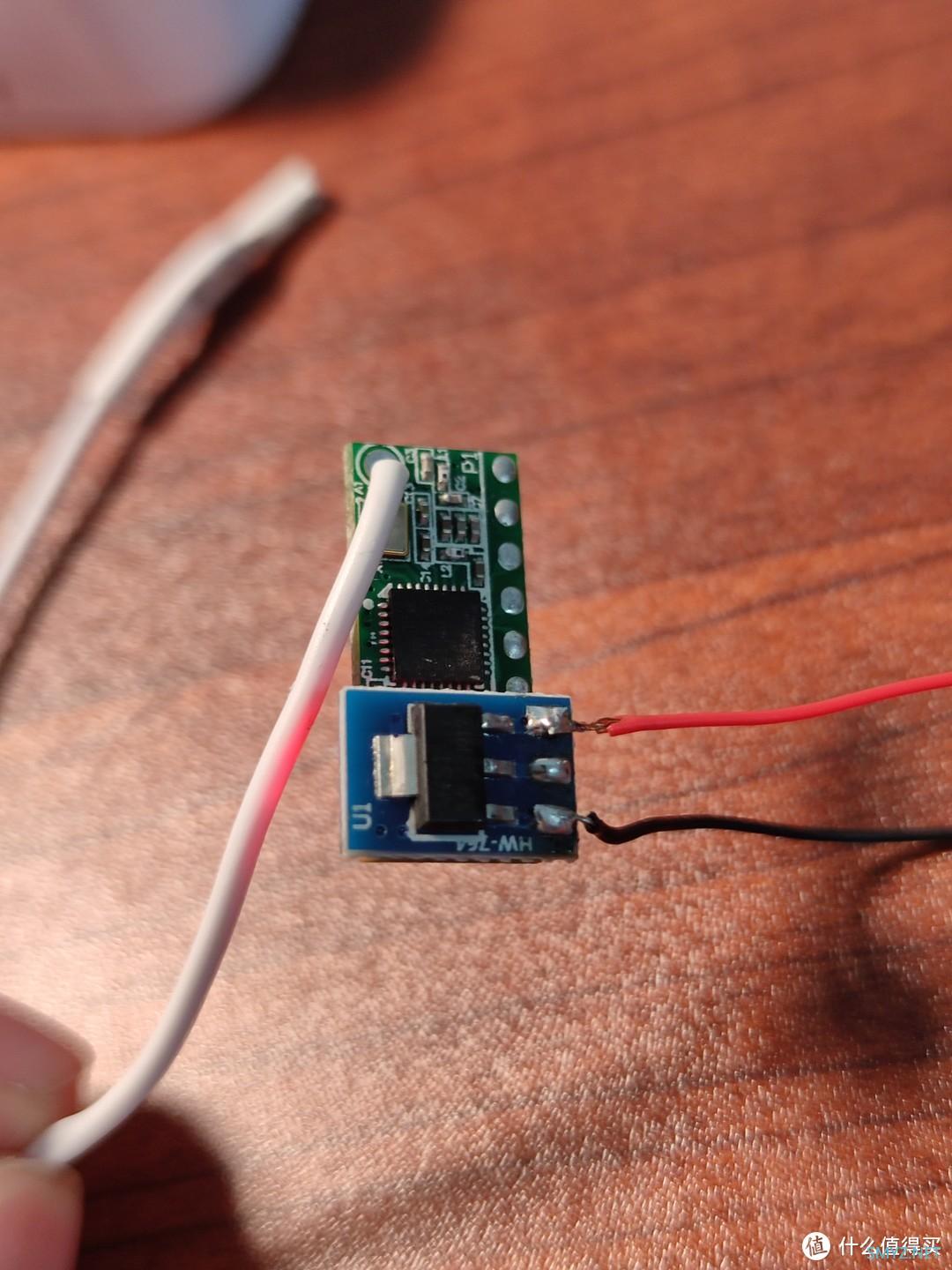

小米芯片模块接线示意图
小米芯片模块实际把接线图

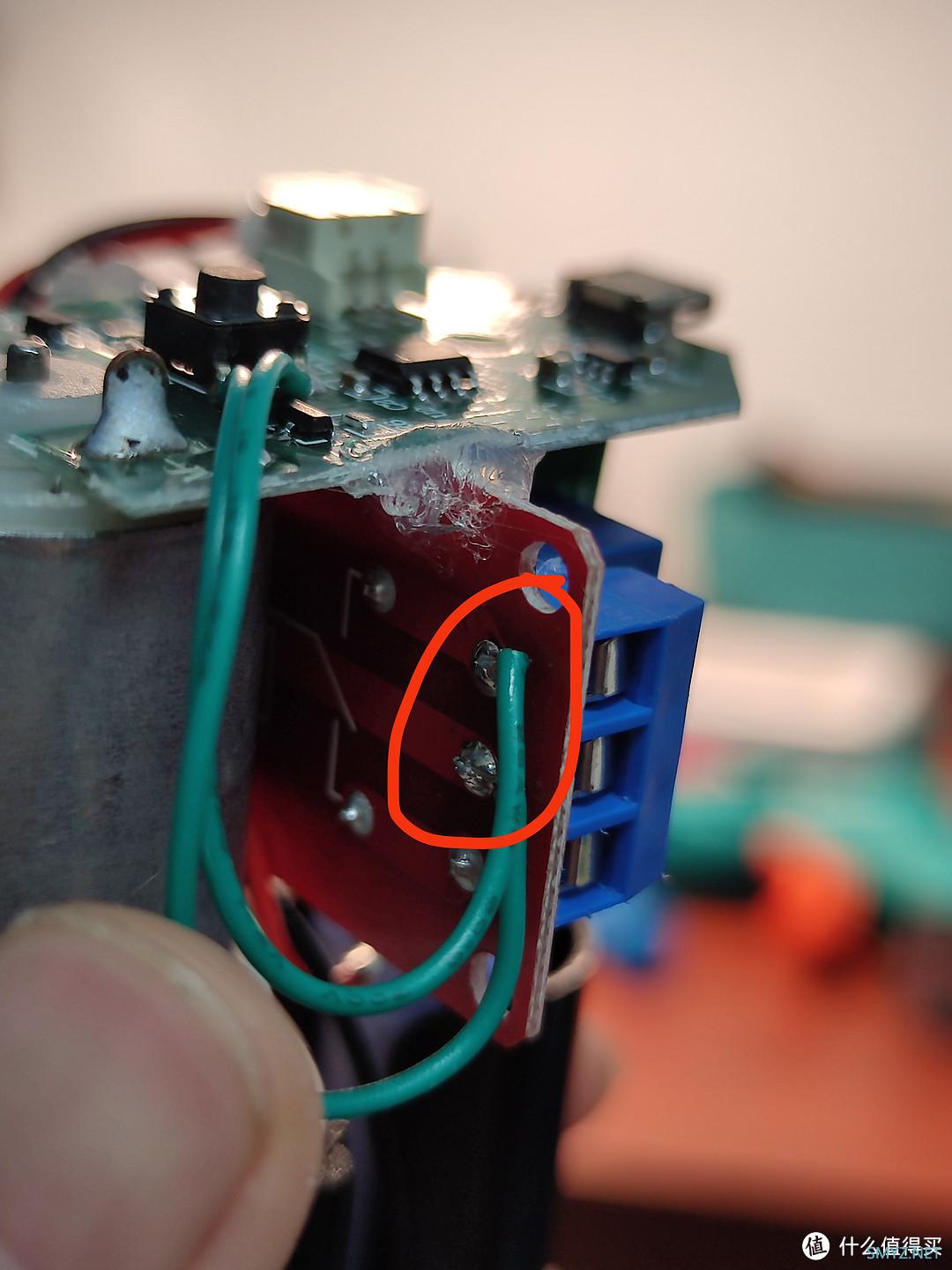

小米芯片模块3.3v输出接继电器in
把电动抽水器的按键触点不接入，就是一个接入米家低压继电器，接入按键触点就是把电动抽水器直接接入米家可以控制了。实际就是利用小米芯片模块3.3v高电平输出，触发继电器工作，从而使电动抽水器工作。
二、软件设置
1.米家app添加米家情景通断器，也就是小米芯片模块

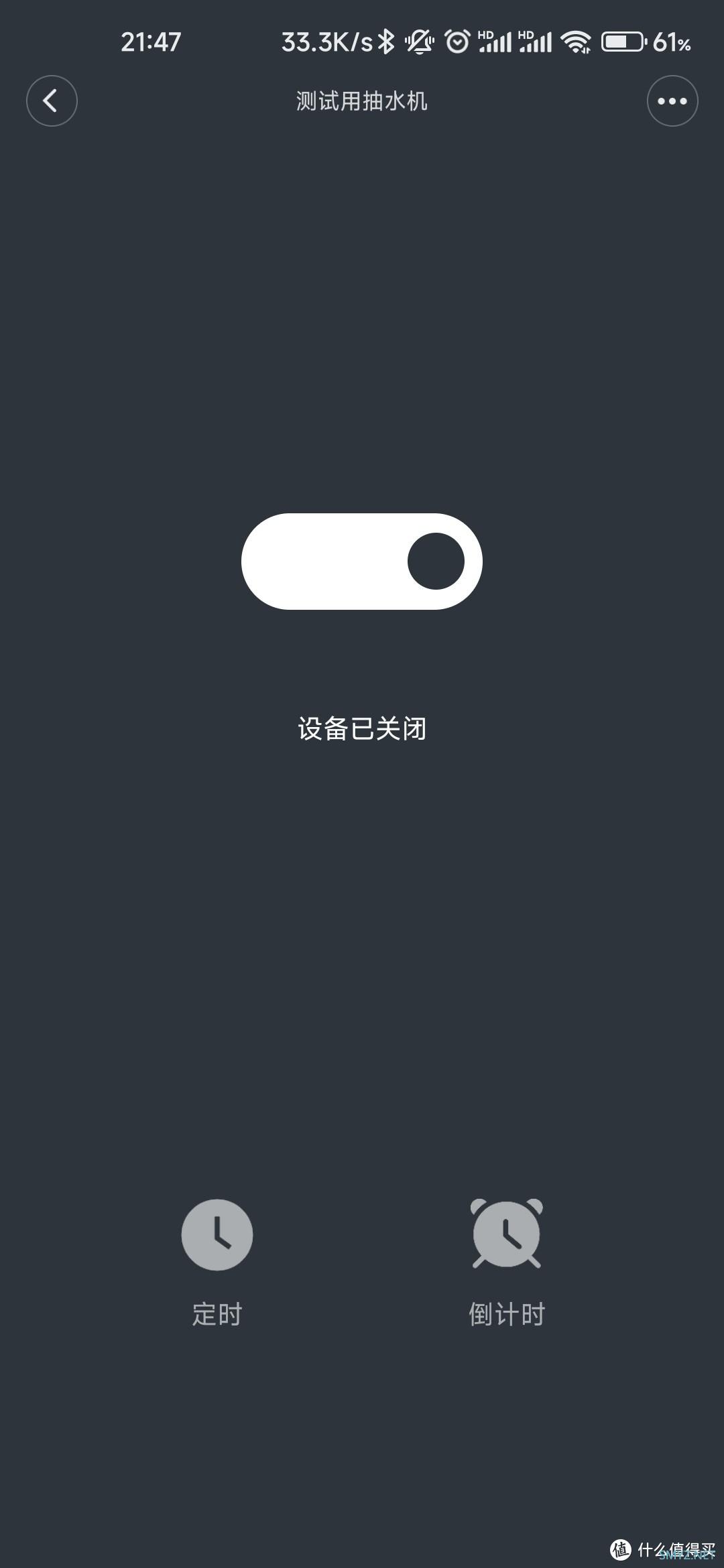

米家app中小米芯片模块显示
2.米家智能场景中设置，因为这个没有点动模式，所以需要开一下关一下来模拟按键的按动，延时时间为抽水时间，然后再开一下关一下来模拟按键的按动来关闭抽水器工作。

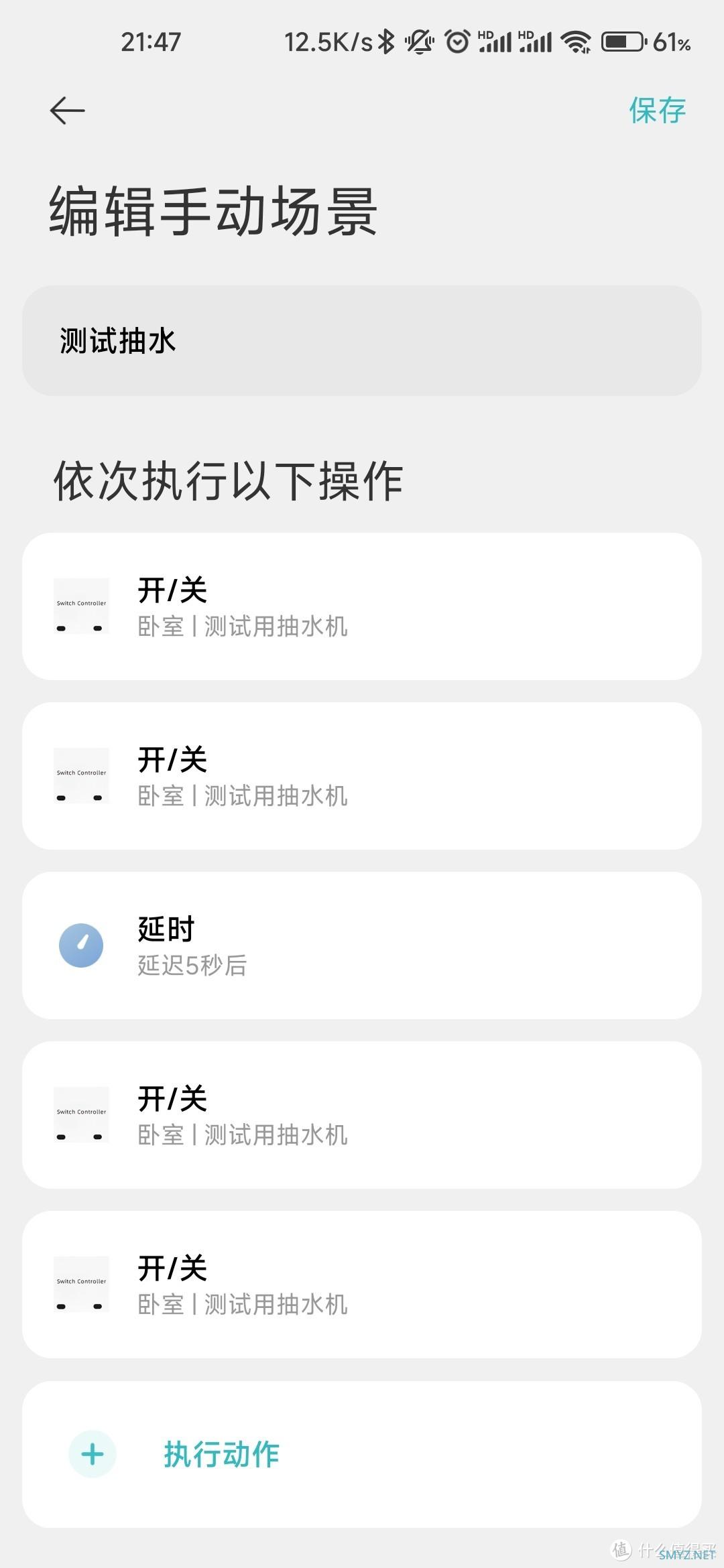

智能场景设置
这样就实现了电动抽水器接入米家，可以直接在米家中控制，设置联动。另外物理按键也还在，可以正常使用。
