在接入非智能设备时发现需要个设备来按动物理按键市面上有现成设备
但是价格偏贵
智能手指机器人电脑电梯热水器无线开关远程定时控制DIY关灯神器199.68元天猫精选去购买因此打算自行DIY一个
硬件准备
行星减速步进电机

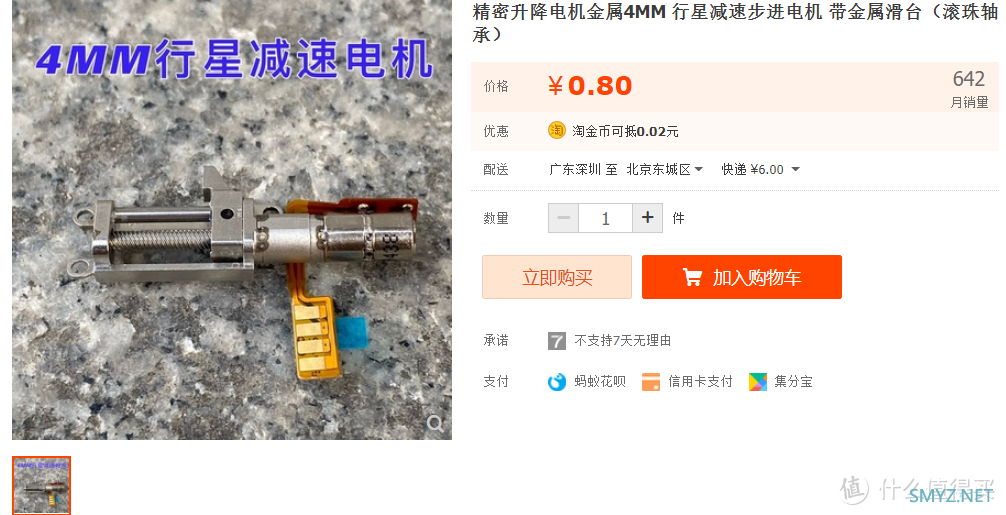

价格0.8元是的你没看错就是这么便宜

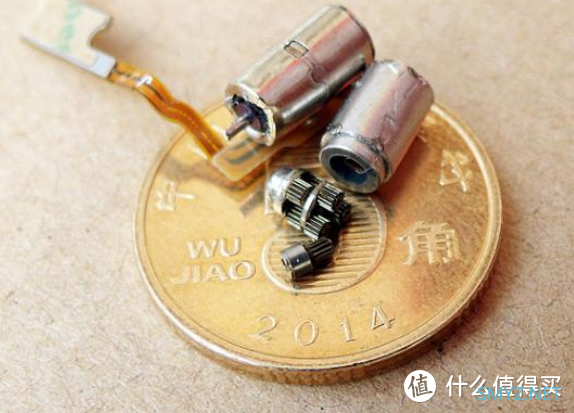

直径只有4MM，全金属齿轮
非常小巧，8毛钱简直白给
esp32c3
官网又缺货了这里放个别家的连接
官网价格9.9元
ESP32C3开发板，核心板！16.5元天猫精选去购买
步进电机驱动
a4988步进电机驱动器模块价格2-4元
驱动板A4988步进电机驱动器模块3D打印机ReprapStepperDriver3.88元天猫精选去购买还有杜邦线若干

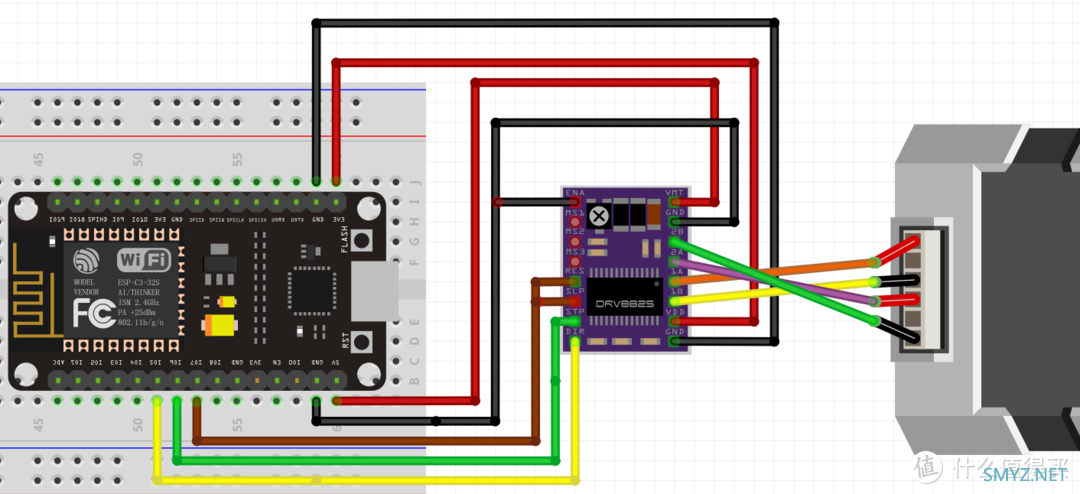

接线示意图
图被压缩了，可以点击查看原图

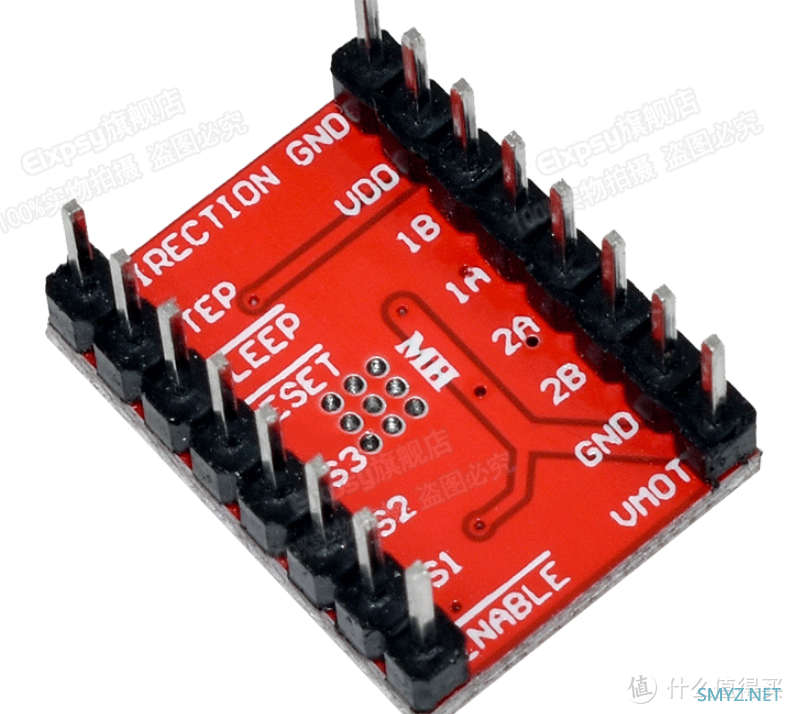

驱动板针脚如图
VDD代表主板供电（3v），VMOT是电机供电（5v）
需要注意的是电机这边是1B开头

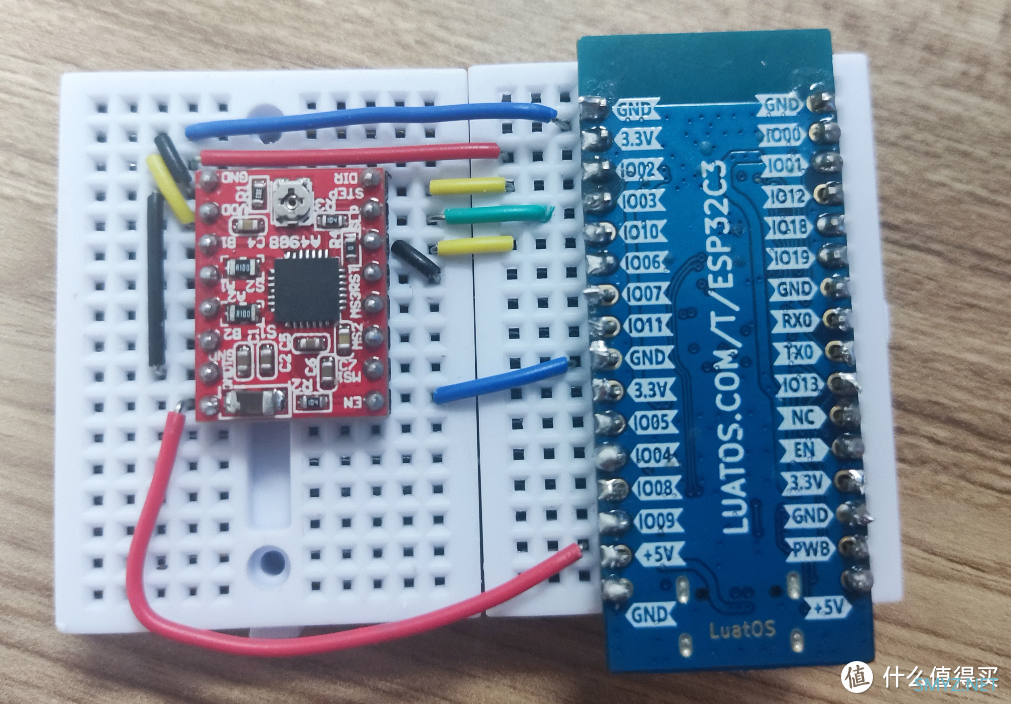

先把驱动板和核心板之间的连线接好
这里接线是
GPIO2——DIR
GPIO3——STEP
GPIO10——SLEEP+RES
GND——EN
3.3V——VDD
5V——VMOT
步进电机接线

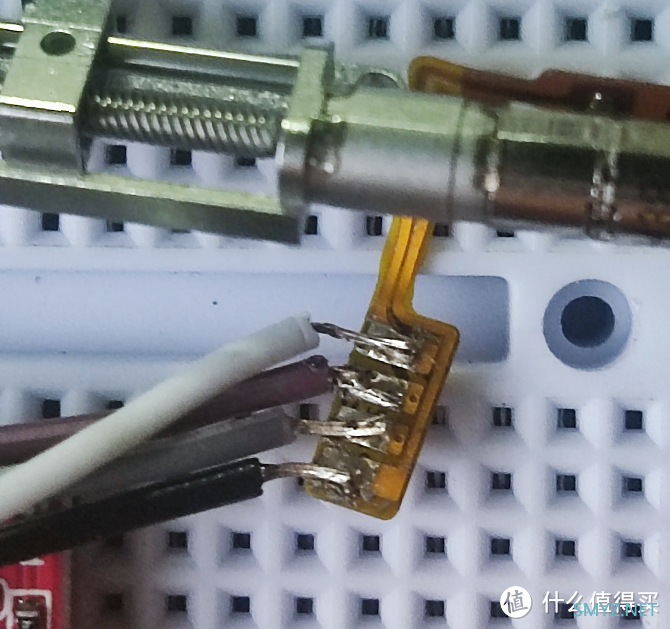

需要把杜邦线焊接在触点上
建议蘸一点锡膏然后放在触点上加热比较简单
为了防止短路用热缩管包了一下

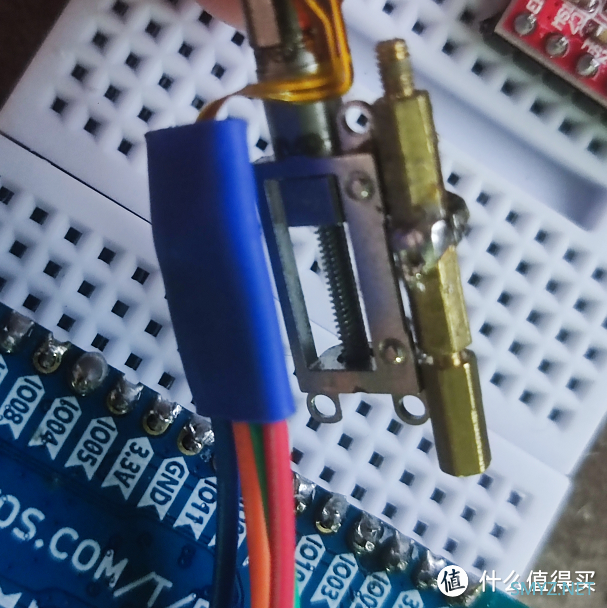

发现M2铜柱正好可以卡在上面
用胶水粘在一起就可以了

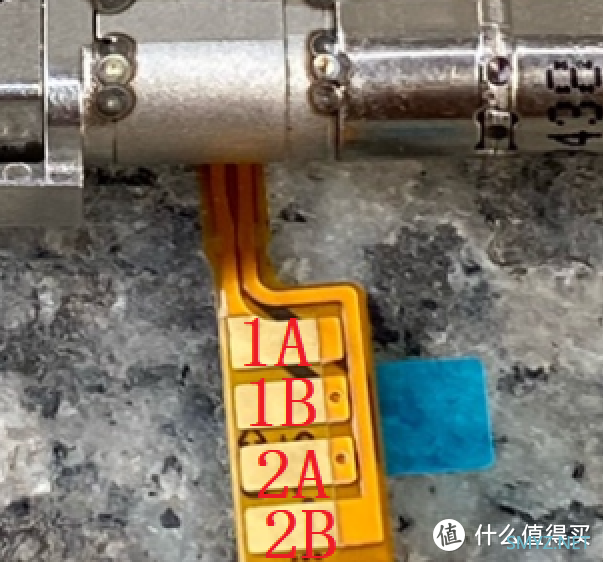

这里的线序是
红——1A
绿——1B
橙——2A
蓝——2B
依次连接上之后

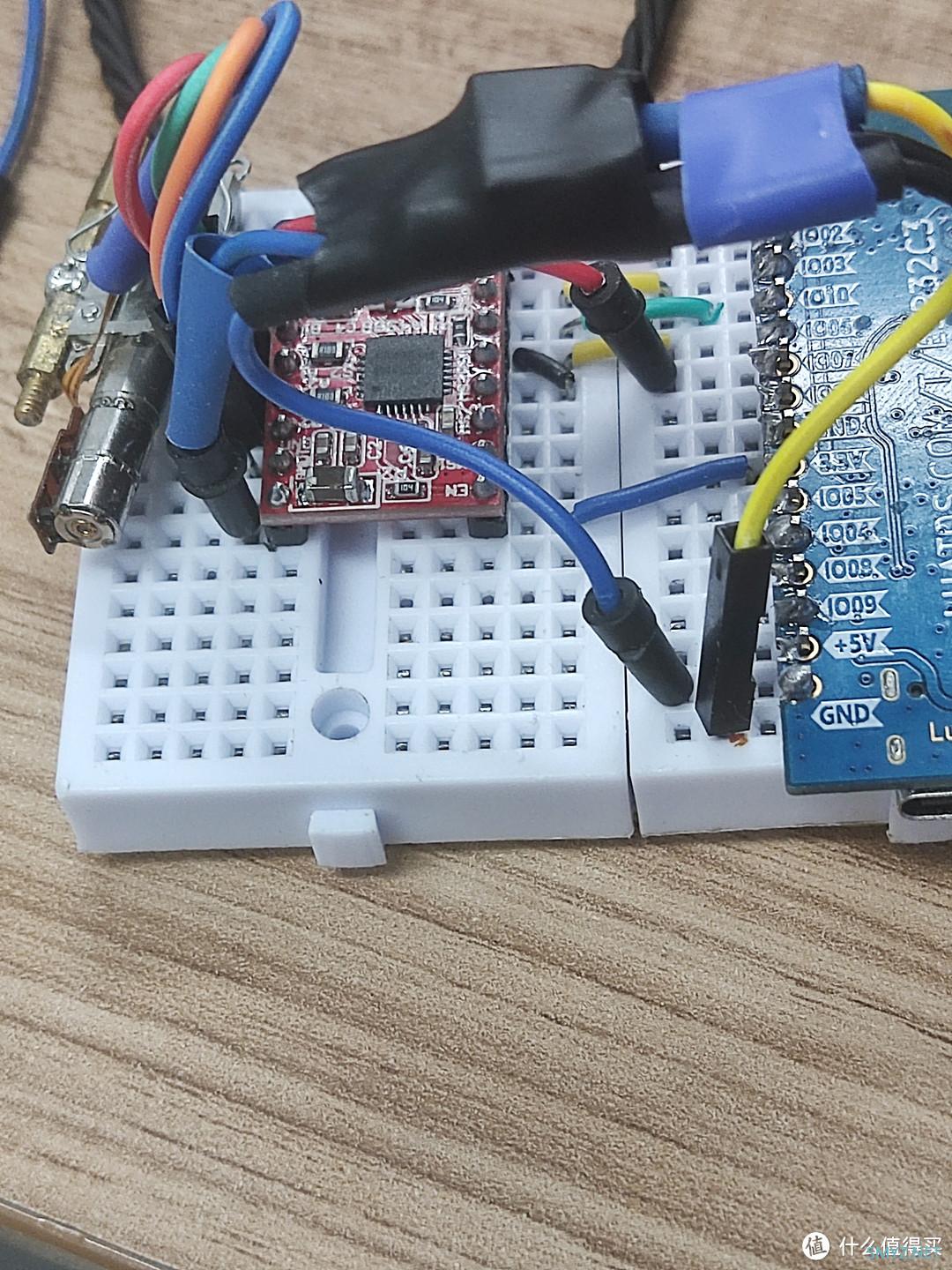

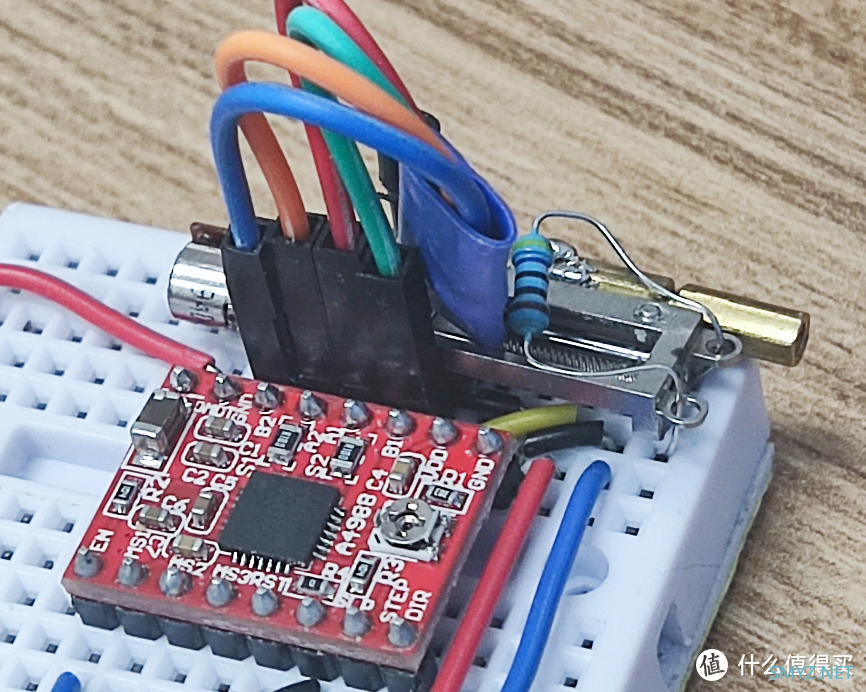

我找了一个电阻把电机固定在面包板上
追加修改
测试发现重启后有电机过热情况因此增加一个继电器控制电源供电

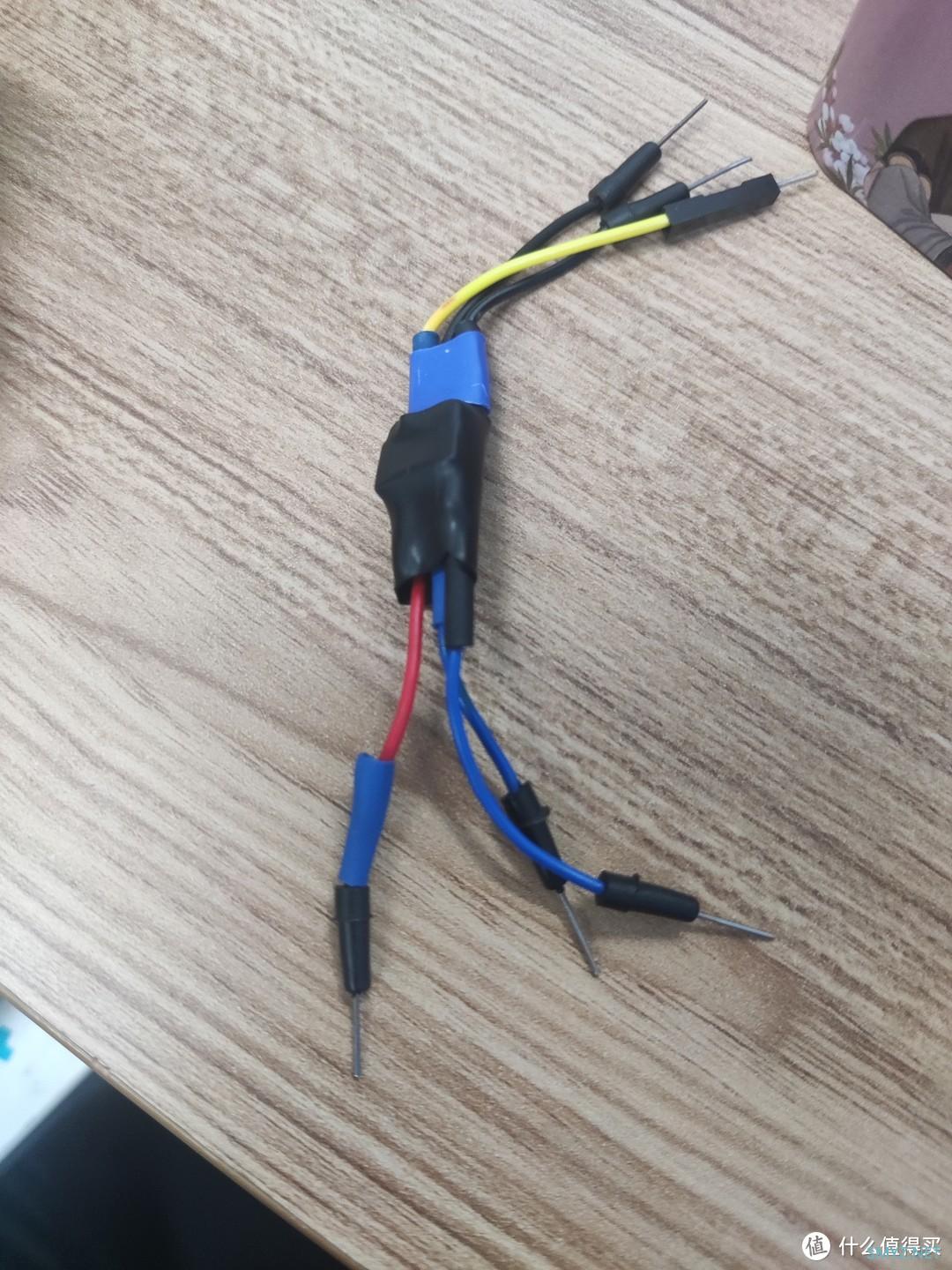

欧姆龙G6K-2F-Y-5VDC12V24V3V两开两闭1A8脚贴片信号继电器2.8元天猫精选去购买 给继电器焊上插针，欧姆龙 G6K是双刀双掷的
红黄通电，两个蓝色和两个黑色分别联通
这里两个黑色插针暂时用不到
代码部分
esphome支持A4988驱动板

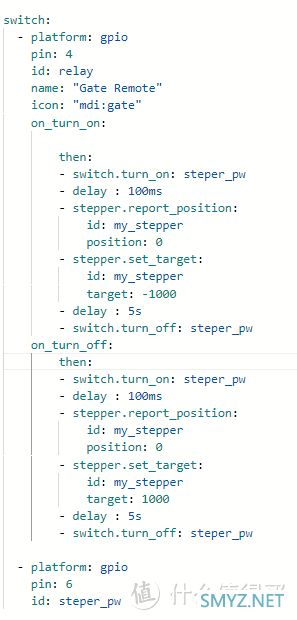

所以直接在stepper模块下添加代码
输入对应针脚即可
这里简单的添加了一个开关
分别控制电机前进和后退1000步
实际测试满行程要比1000步多一点
这里大家按情况自行设置即可
追加修改后流程
开关开—继电器供电—前进1000步—继电器关
开关关—继电器供电—后退1000步—继电器关
继电器开关针脚为GPIO6
（不知道为什么 GPIO4 GPIO5供电不足无法控制继电器）
测试总结

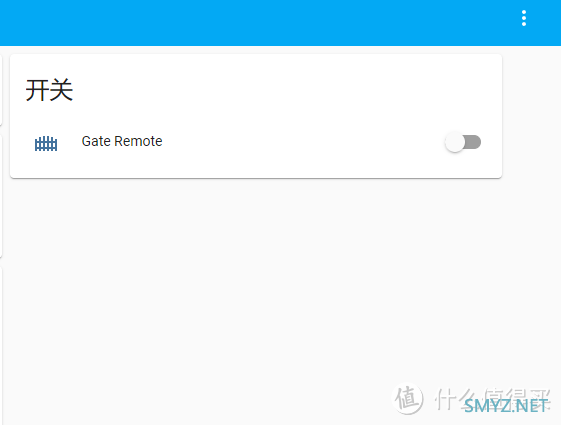

接入homeassistant后就会看到控制开关了
该电机行星减速器减速比大概在20:1

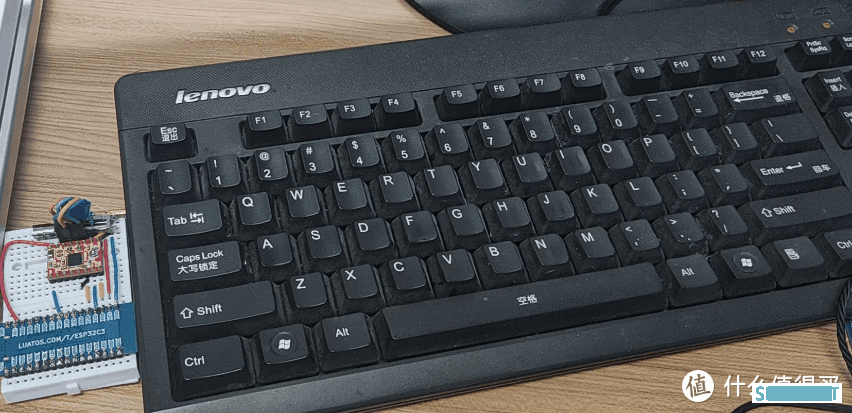

可以轻易推动桌面上的键盘
用来按按钮肯定是没问题的

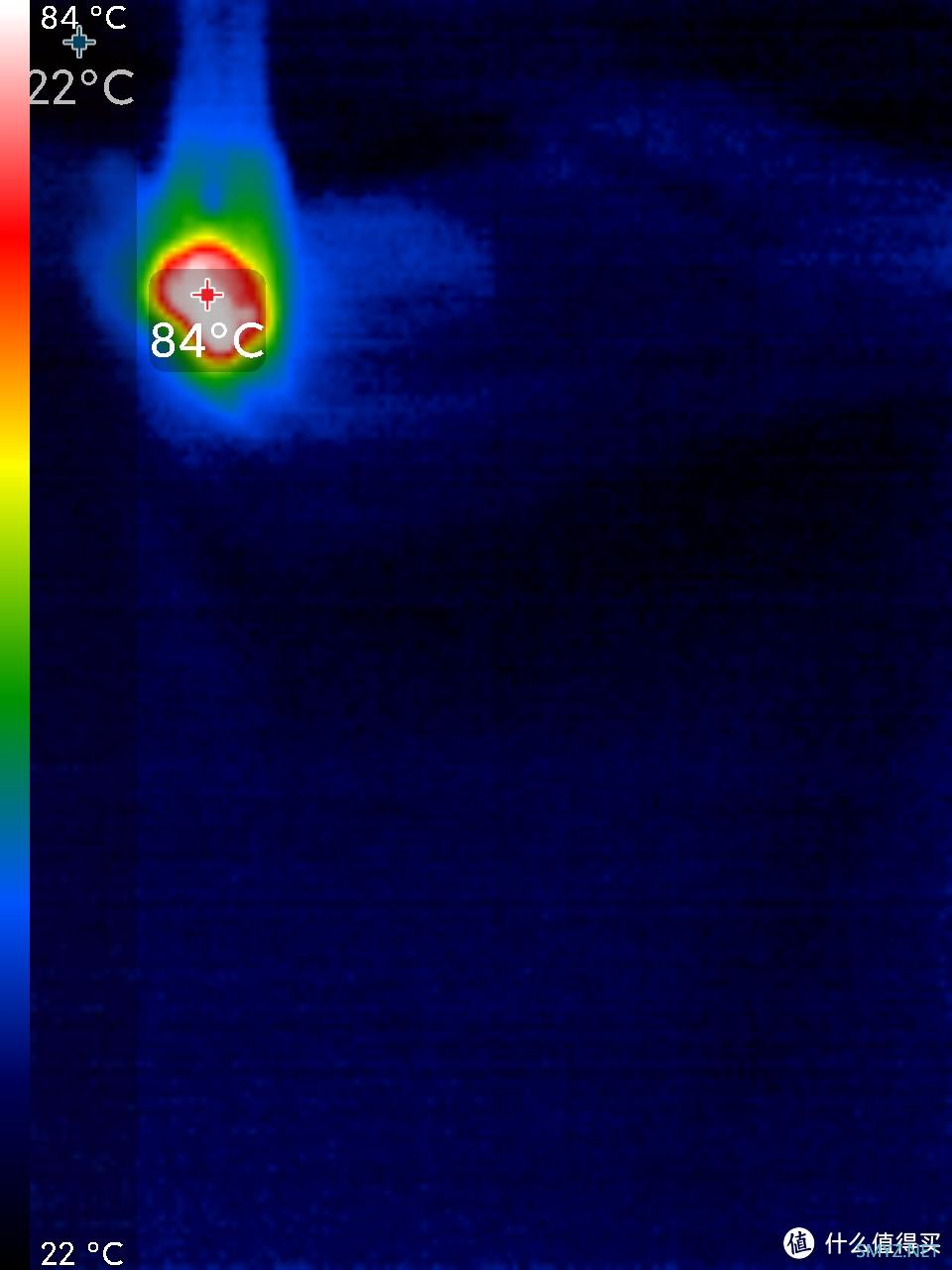

由于使用过程中发热较大（大概1.8W左右）
建议不要短时间反复开关
暂时先用面包板测试功能
由于未来学习PCB制作后
