铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

2022-09-16 19:42整合编辑：@数码一族

公司有一台服务器要下架，上面的四块3.5英寸硬盘需要保留。硬盘数据已经清理过了，这次是领导想继续用之前服务器下架后的硬盘，所以还是需要买个NAS来继续使用。原服务器是有六个3.5英寸硬盘位的，但是实际上也只用了四块3.5英寸的硬盘。领导拍板子说用NAS，公司IT部门的同事建议用铁威马F4-423这款NAS，买到手后交付给我们业务部门使用。

外观展示


铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

因为是京东上下单的，物流速度还算可以。直接寄到员工宿舍了，好在包装盒没有破损，也就是挤压变形了吧。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

不过也很奇怪就是包装盒上没有一次性封条，很难保证不会是被退货后再次销售的。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

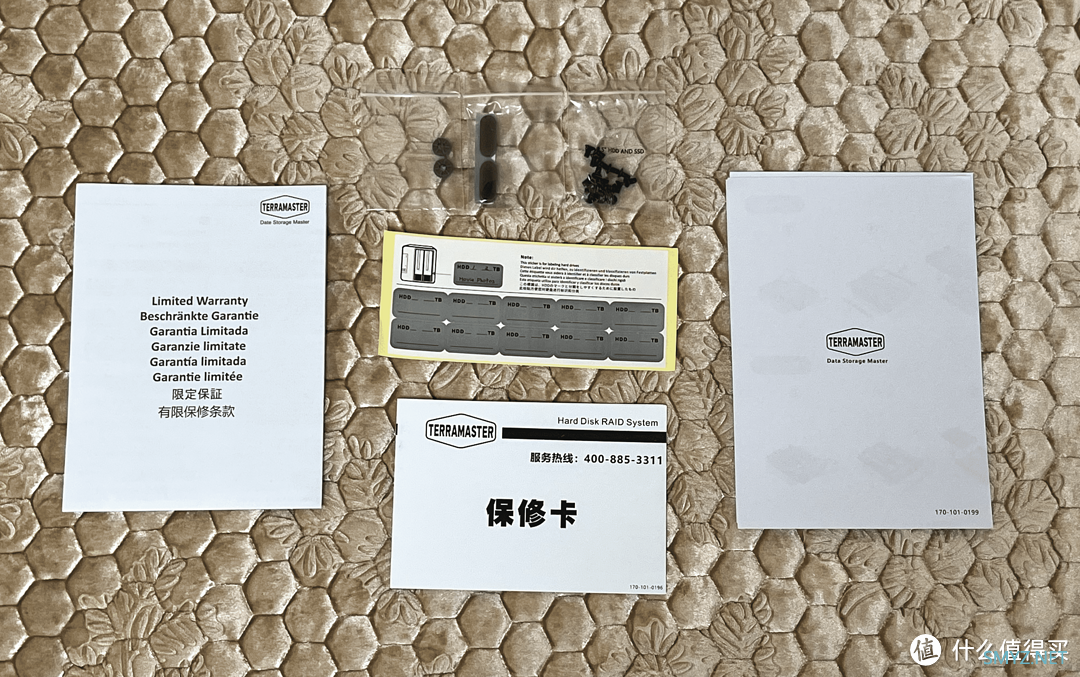

保修凭证、说明书、贴纸、螺丝和脚垫。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

CAT6网线和电源适配器、插头线。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

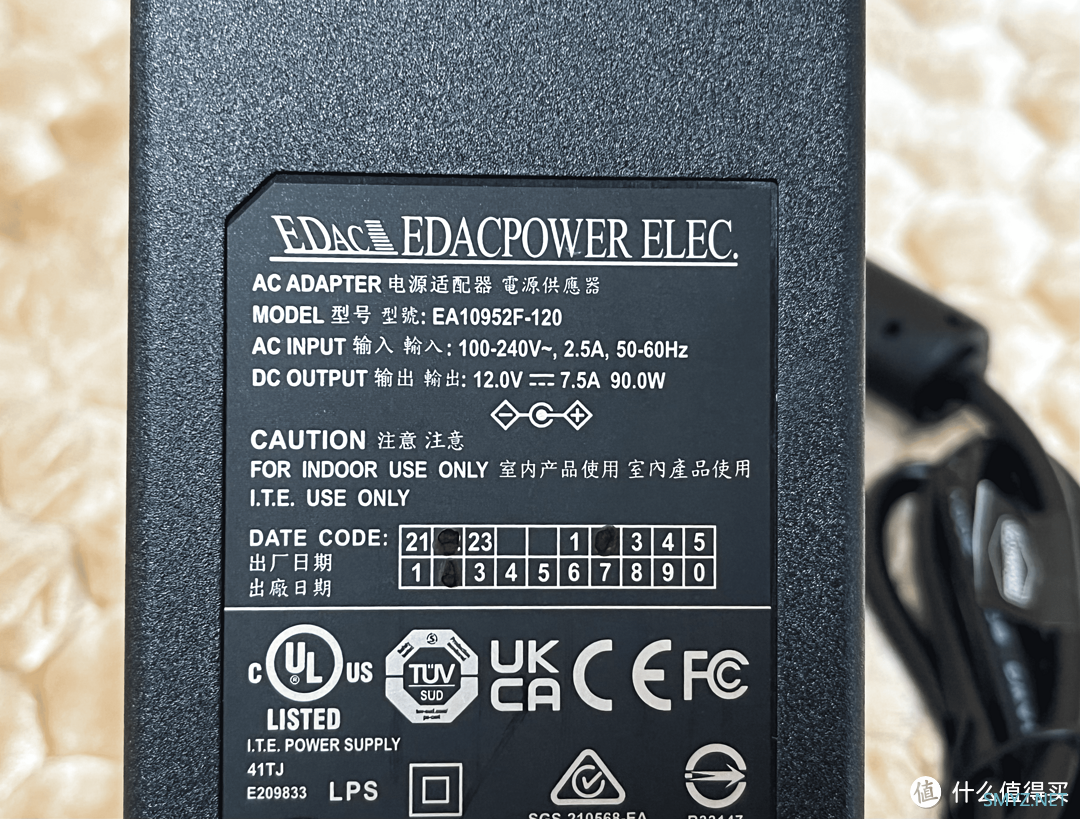

电源适配器输出：12V-7.5A（90W），说明这台NAS的功率并不算低。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

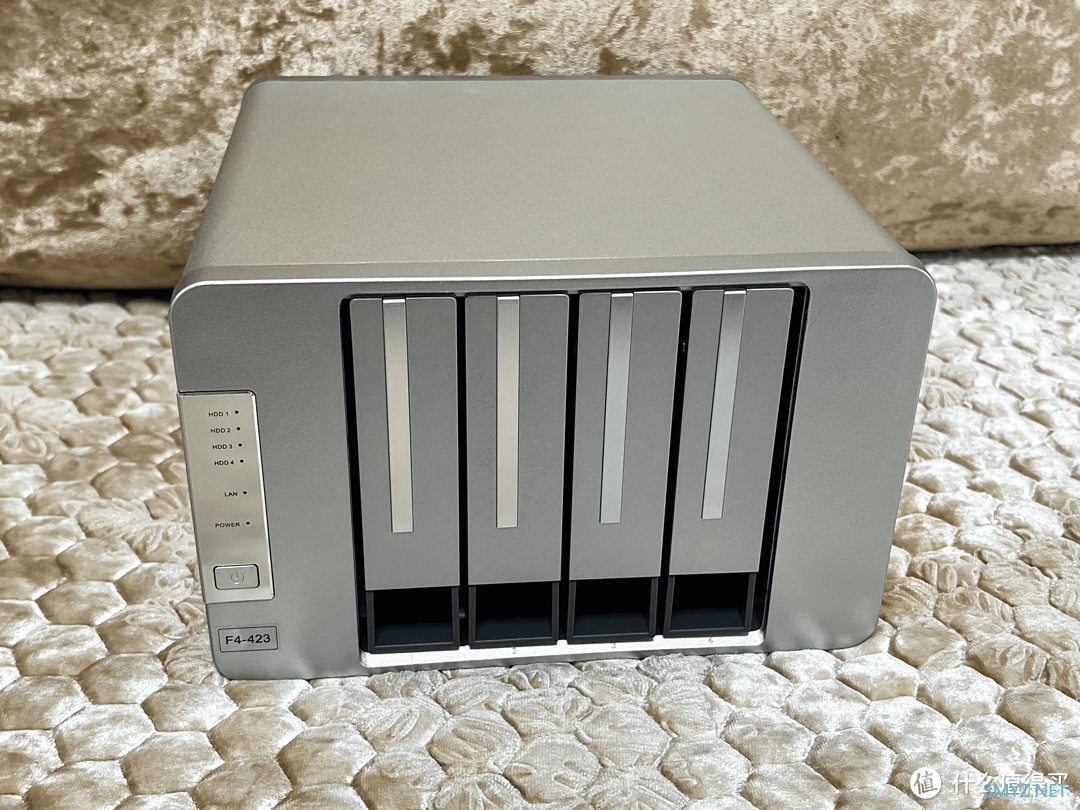

铁威马F4-423，左侧是电源键和硬盘、网络的状态指示灯，右侧是四块硬盘位的硬盘支架仓。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

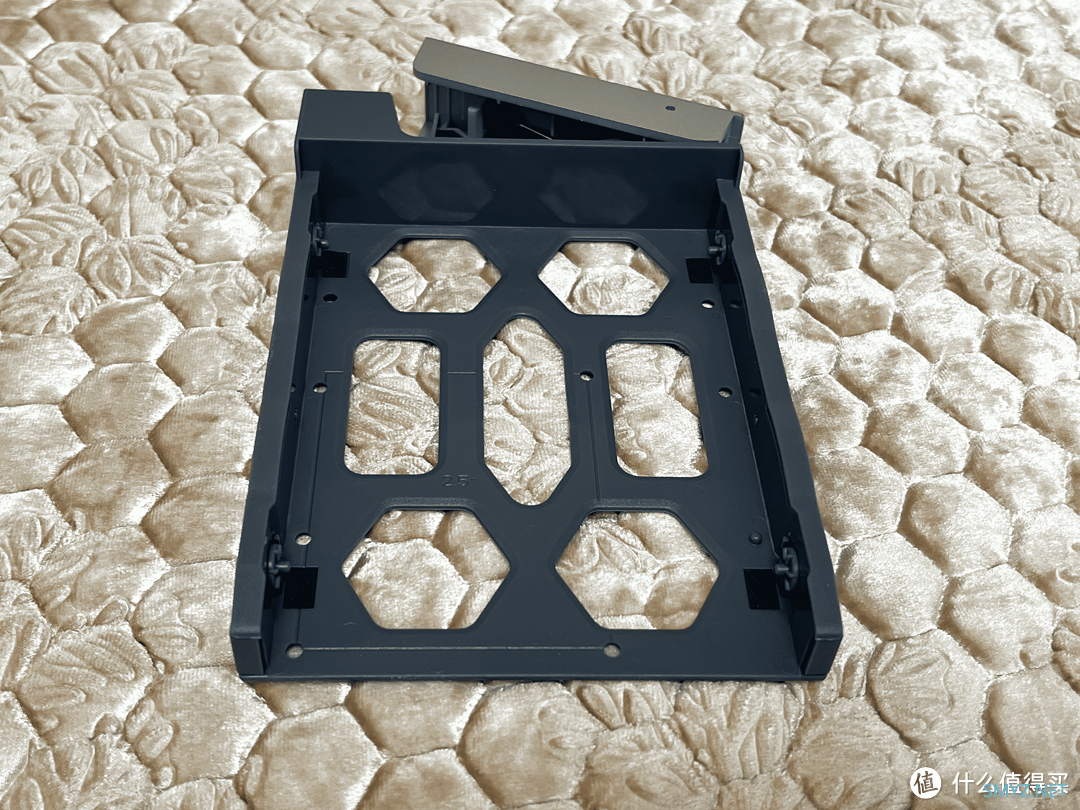

这个硬盘仓的支架有些偏硬，手感不太好。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

抽出全部的硬盘仓支架可以看到内部的硬盘位接口，支持SAS和SATA两种接口的机械硬盘。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

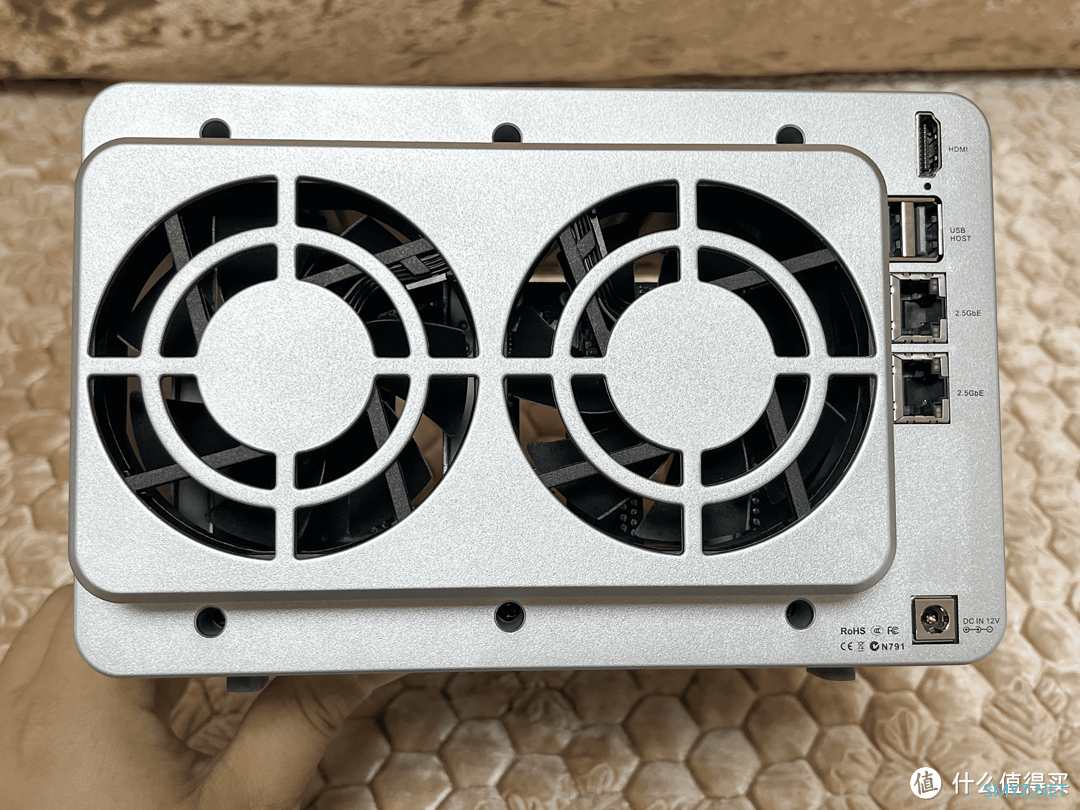

背面就是两个硕大的风扇占据了四分之三的面积。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

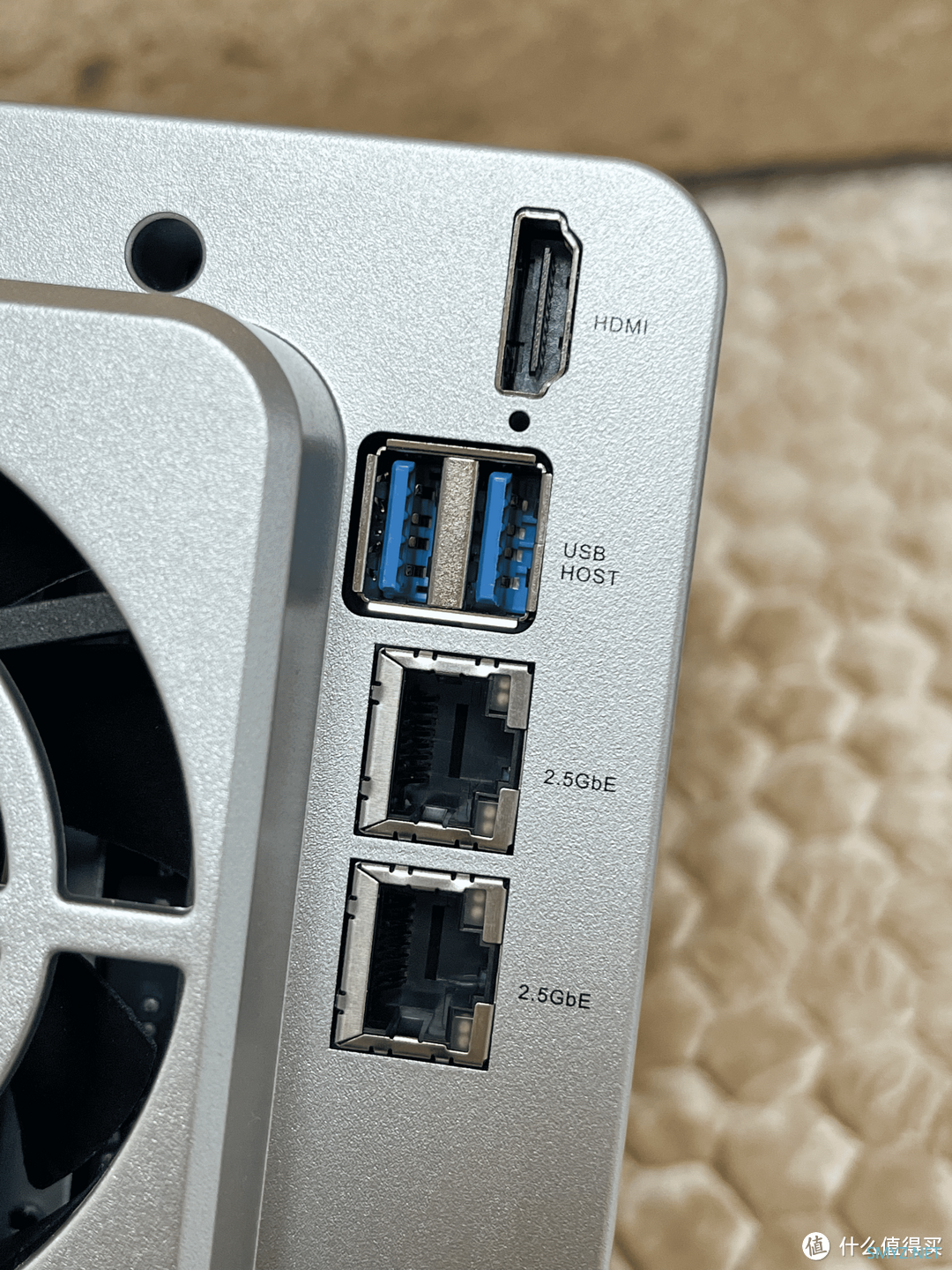

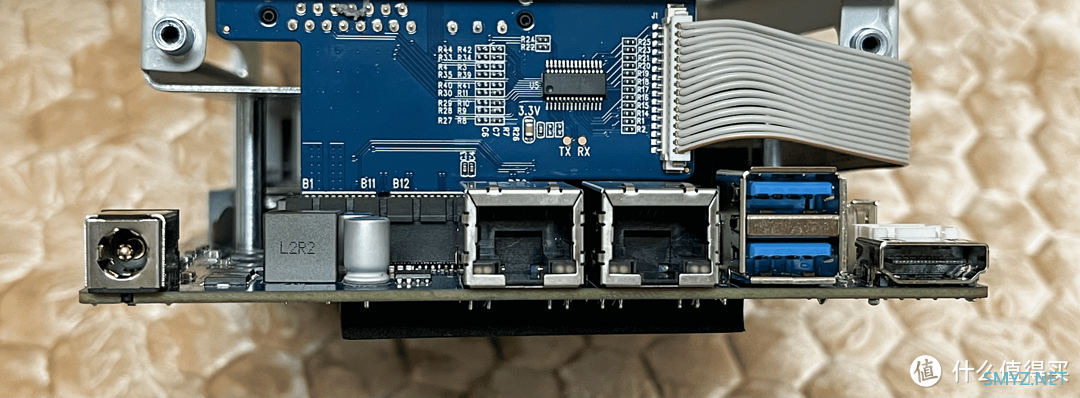

铁威马有两个2.5GbE网口，两个USB 3.0接口，一个HDMI输出接口。

拆机

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

8GB版的铁威马F4-423使用了单根DDR4内存条，看内存上的贴标应该是铁威马定制贴牌的。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

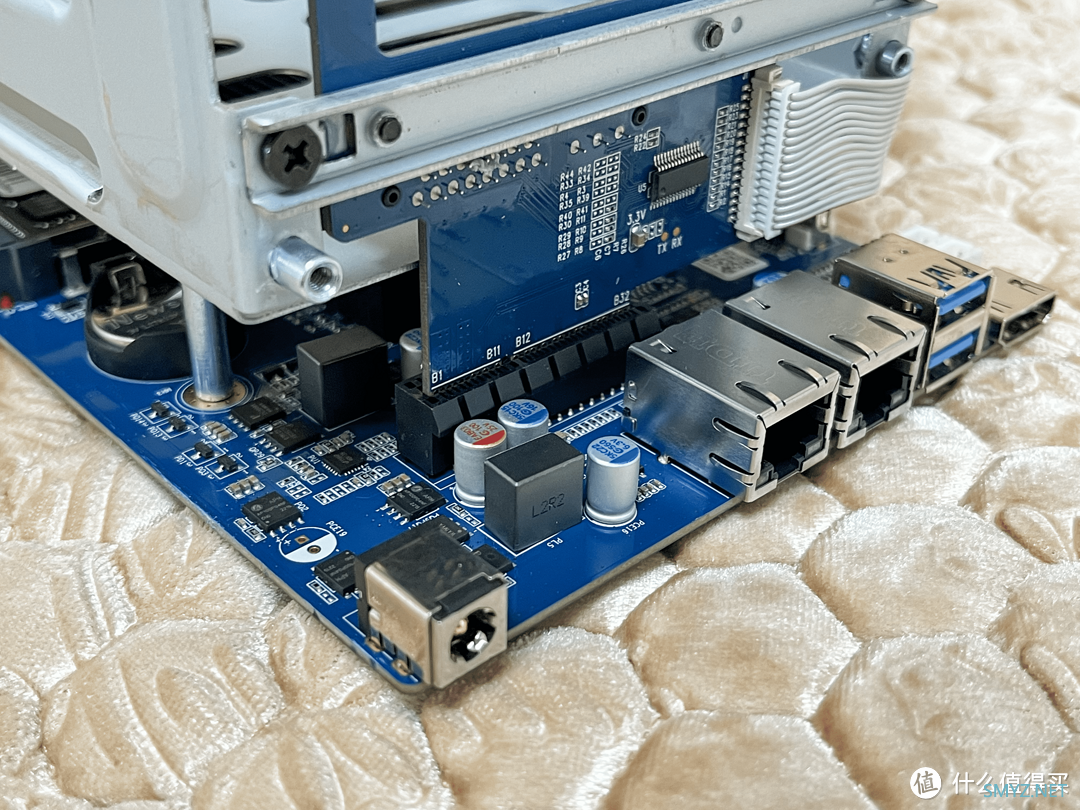

硬盘接口是通过一块PCIe扩展卡插入到主板的PCIe插槽上的。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

从这个角度看吧也是主板上唯一的PCIe x1插槽了。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

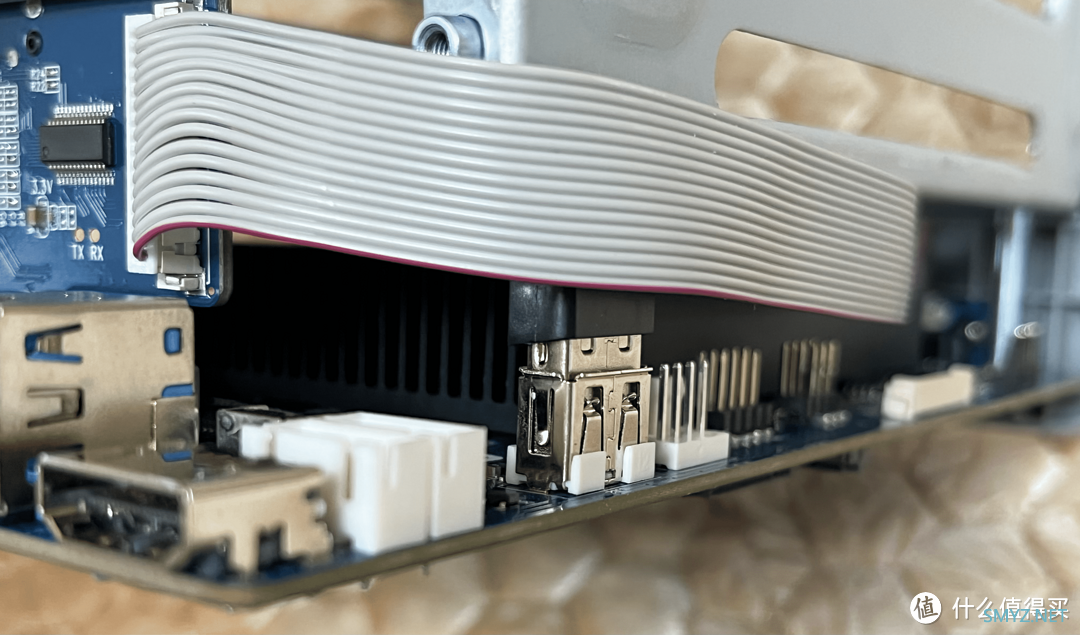

可以看到主板上内置了一个USB 2.0接口，上面插了一个USB 2.0的U盘，看起来跟SanDisk酷豆系列很像是那种mini的U盘。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

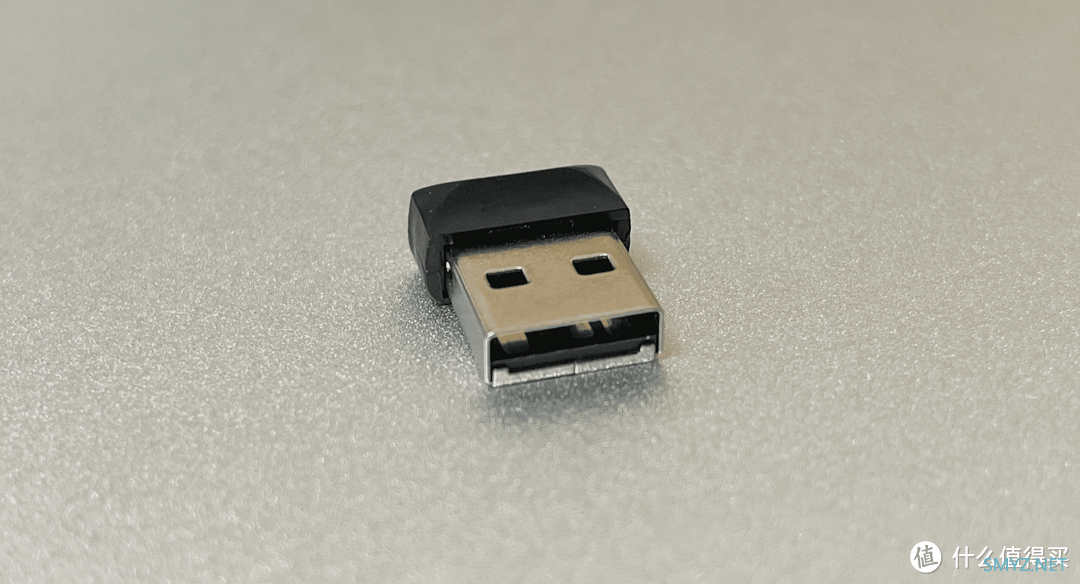

这个就是铁威马定制的USB 2.0 U盘，里面有铁威马TOS系统，已经Copy了一份到时候移植其他X86电脑上玩玩看。

铁威马F4-423开个箱我就拆机了，不妨来看看这台价值3000元的NAS内部硬件结构吧

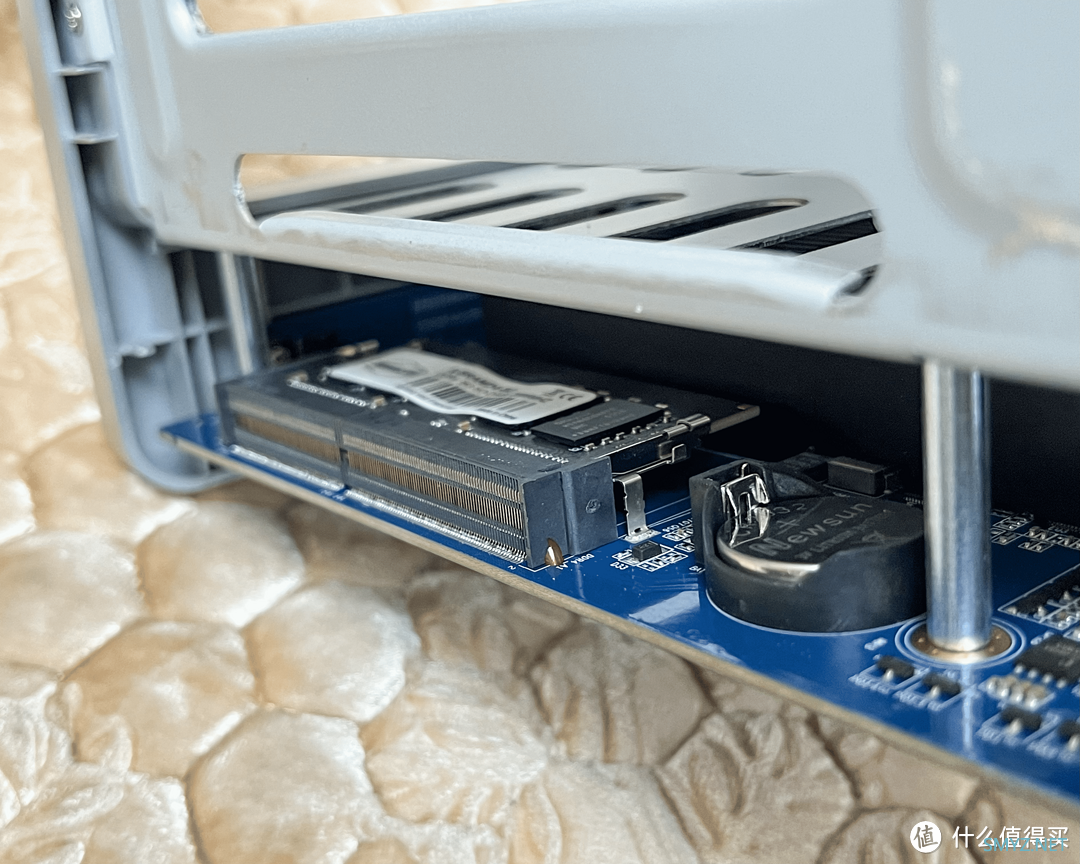

NAS主板的背面还有一根SO-DIMM内存插槽，理论上还可以扩展一根8GB内存。在内存旁边有两根M.2 SSD插槽。看样子黑色泡沫棉下方应该还有一个M.2 SSD插槽（空焊），估计当初规划主板是可以支持3块M.2 SSD吧。


总结

就是个拆机看看铁威马F4-423的内部结构，主板应该也是定制的。整体做工还行，问了IT部的同事理论上铁威马可以直接把内置U盘给拔掉，直接装根M.2 SSD后用外置USB 3.0引导安装Windows 11系统也是没问题的。比较铁威马支持HDMI输出外接个显示器，两个USB 3.0完全可以插个USB键盘和USB鼠标即可使用。


作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
