最近制作机械键盘的过程中，发现Arduino uno可以通过刷固件实现虚拟键盘串口通讯。可是Arduino uno的体积过大，塞到键盘外壳里面并不合适。而Arduino uno的迷你版——Arduino Nano就显得很合适了。

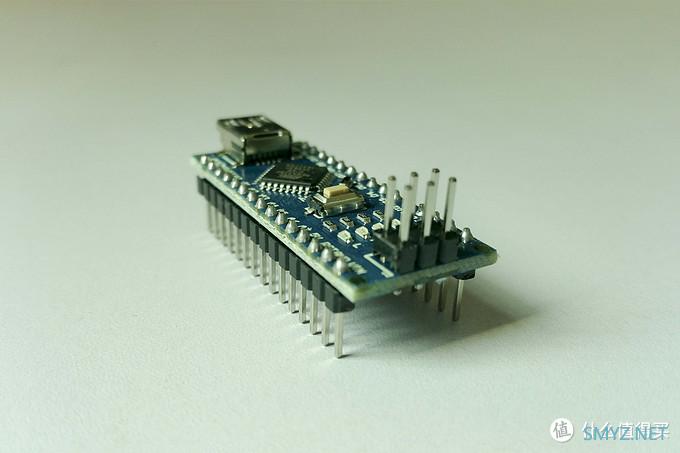

外观展示

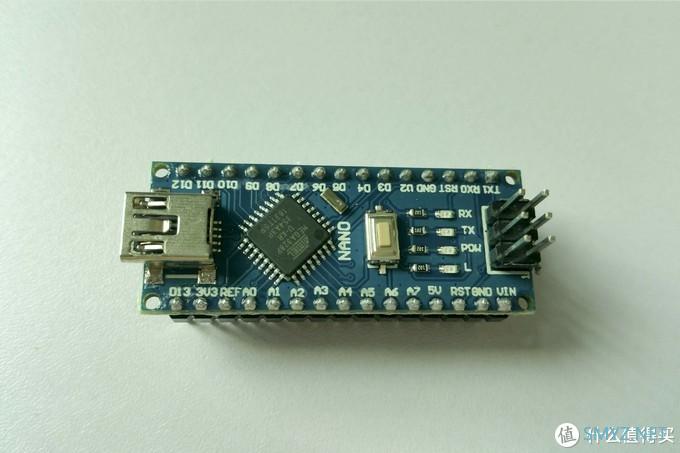

Arduino nano作为Arduino uno的简配版，芯片一样使用的是Atmega328p控制器。区别在于去掉了DC支流电源输入部分，USB-B型接口也替换成了Mini usb接口。

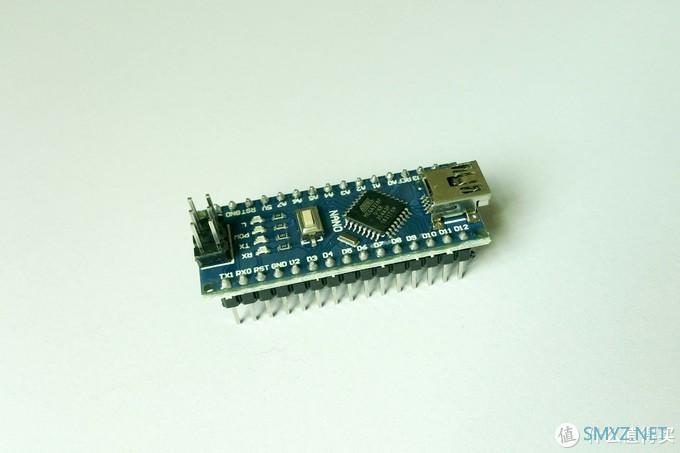

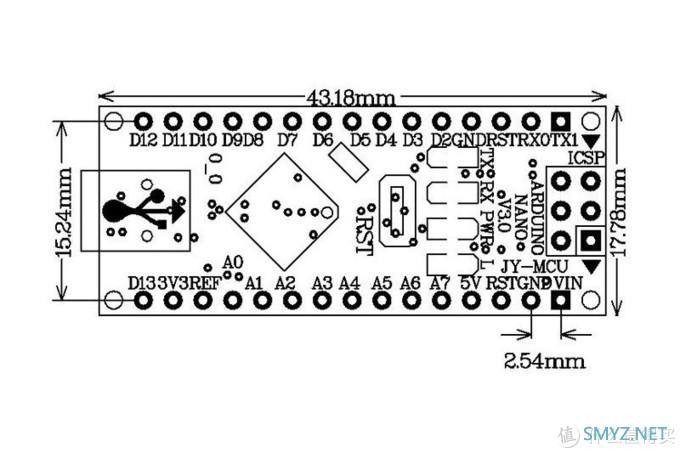

没有了DC电源输入部分，Arduino nano的尺寸变得更小，长43.18mm，宽15.24mm，重量仅仅是7g。这个尺寸与重量，塞进机械键盘外壳里面完全没有问题。

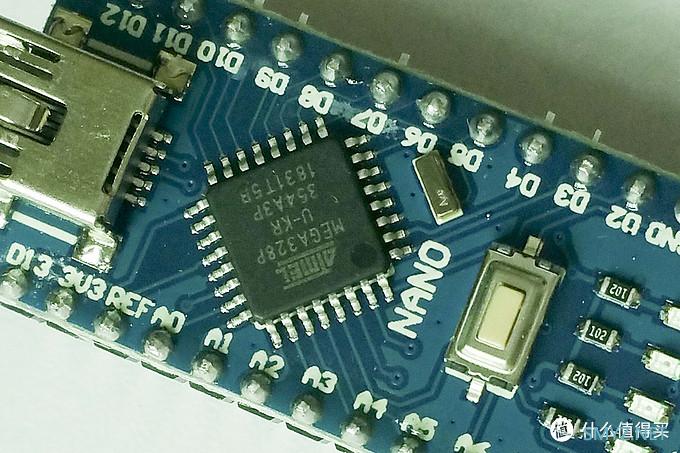

芯片为Atmega328p，带有32KB的Flash Memory闪存，其中的0.5kb是bootloader系统引导占用。
工作电压是5伏特，Raw接口支援6-20伏特输入，IO接口的电流为40毫安。

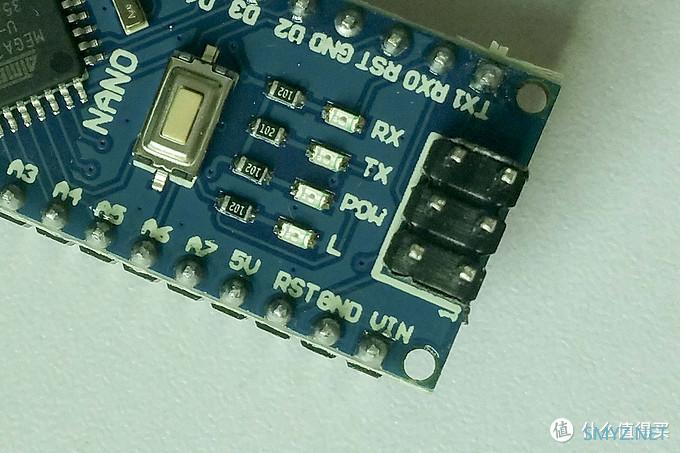

板子上带有一个Reset重置按键，方便在刷固件时不必另外找镊子短接GND和RST接口。

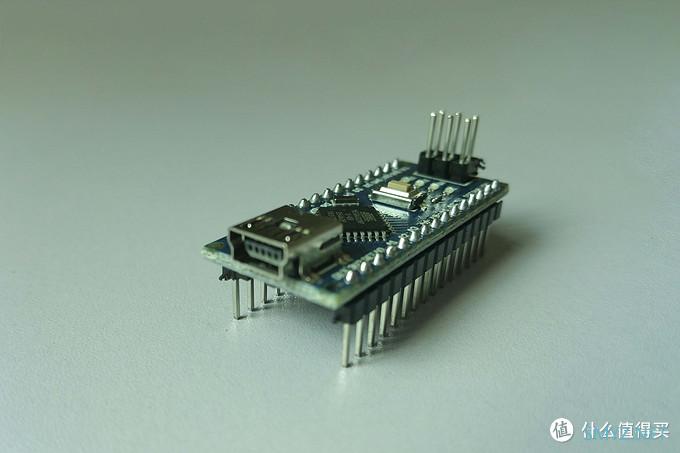

接口为Mini usb接口。
尾部还有一个ISP编程接口。

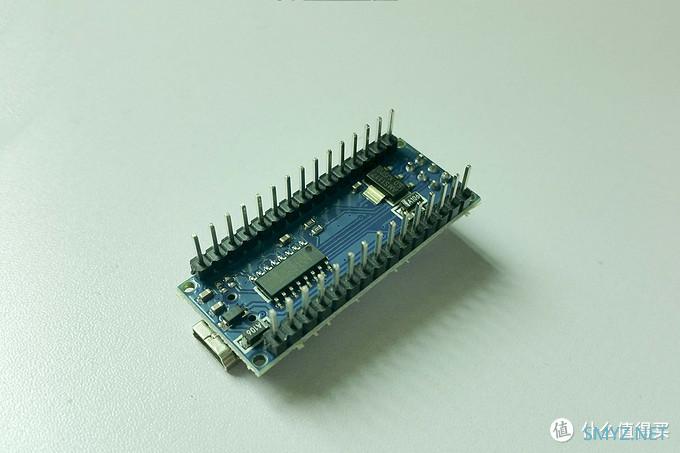

背部一样贴有原件。

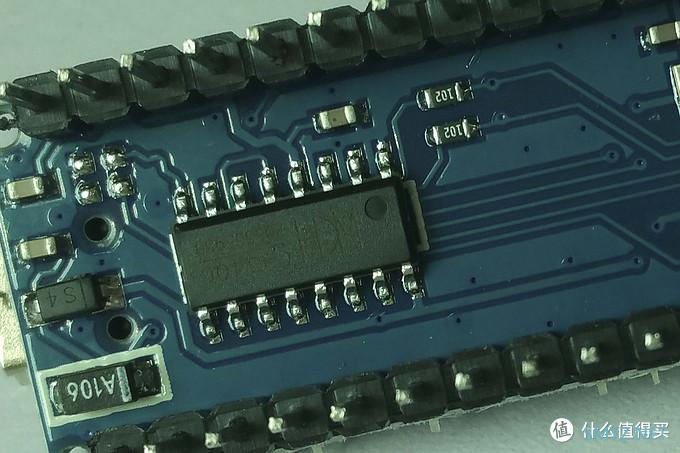

官方原版使用的是FT232RL芯片，手头上这个华强北出品使用的则是廉价的CH340芯片。

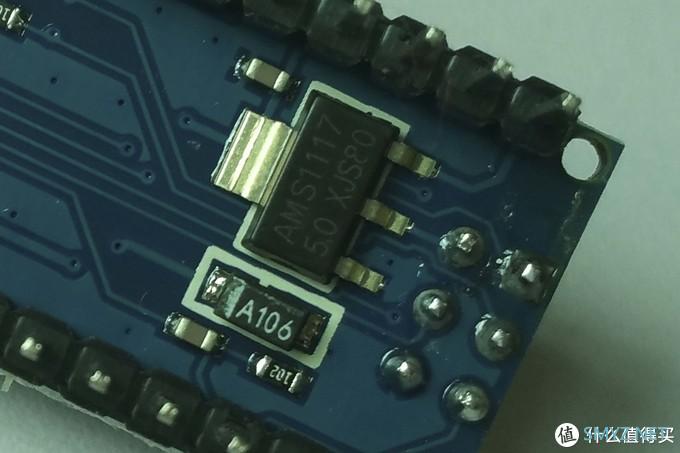

另外还有一颗AMS1117电压转换芯片，针对。
使用感受
看中Arduino Nano的优势就是IO数量，对于制作全尺寸104按键的机械键盘，至少要使用21个IO接口。

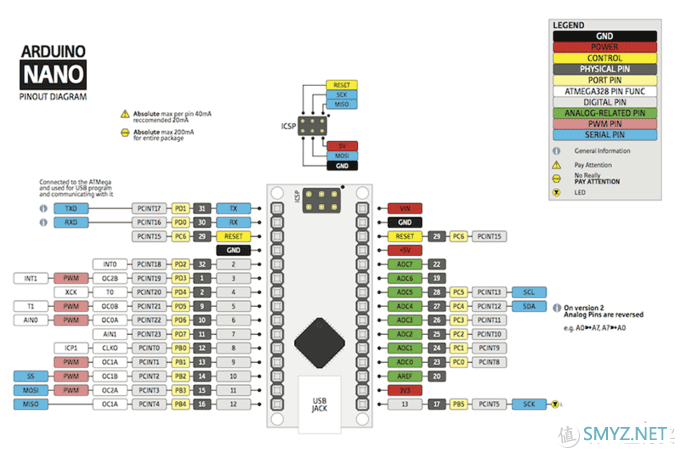

Arduino Nano带有14个数字接口，8个模拟接口，6个PWM接口。根据原理图中，能适用于制作机械键盘的IO接口就有22个，完全满足需求。

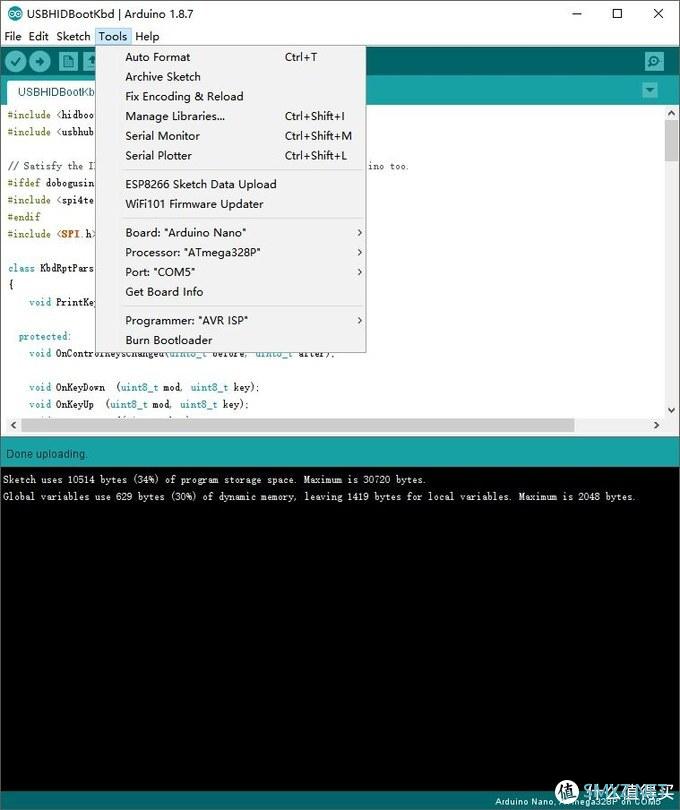

一般而言，Arduino Nano使用的是Arduino开发套件。在选项中，类型为Arduino nano，芯片为Atmega328p，选对端口，就能对Arduino nano进行固件烧录。

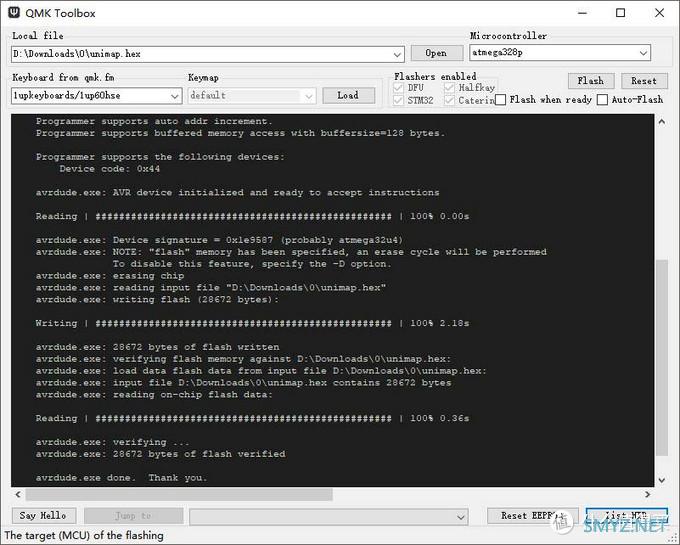

而制作机械键盘，我习惯于使用QMK Toolbox。在kbfirmware制作编译好hex文件，芯片类型选Atmega328p，就能成功烧录固件。
总结

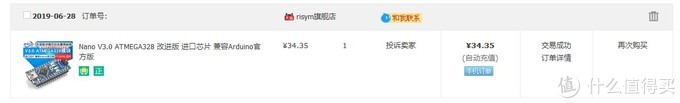

华强北产的Arduino Nano板子，CH340芯片的价格普遍在20元左右，而FT232RL芯片的普遍价格在30元左右。一些进口芯片的会贵点，但耐用些。但是都比teensy 2.0的价格便宜，IO接口也不少，制作机械键盘也够用，对于外设党来说算是一款性价比不错的键盘主控板子。另外还有一款DFRobot推出的改进版Bluno nano，集成蓝牙4.0模块，对制作蓝牙机械键盘也不错。未经授权，不得转载
