箱说全没毛病
机主估计没怎么折腾，成色杠杠新

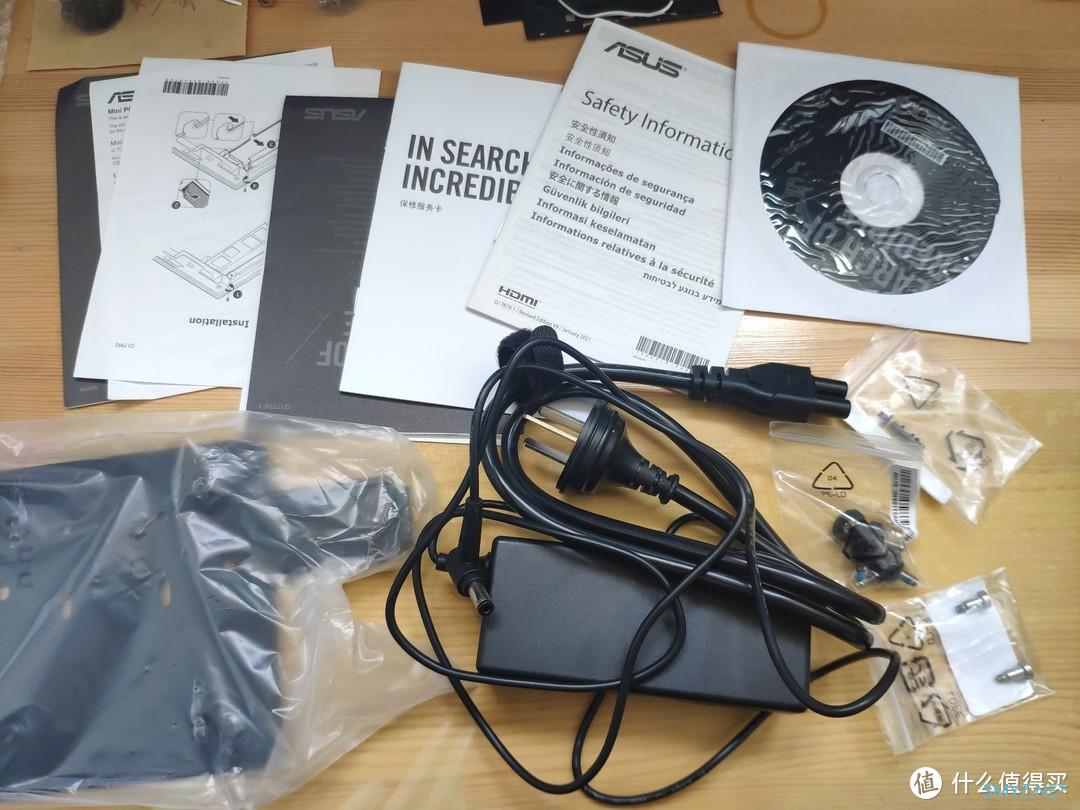

附件齐全

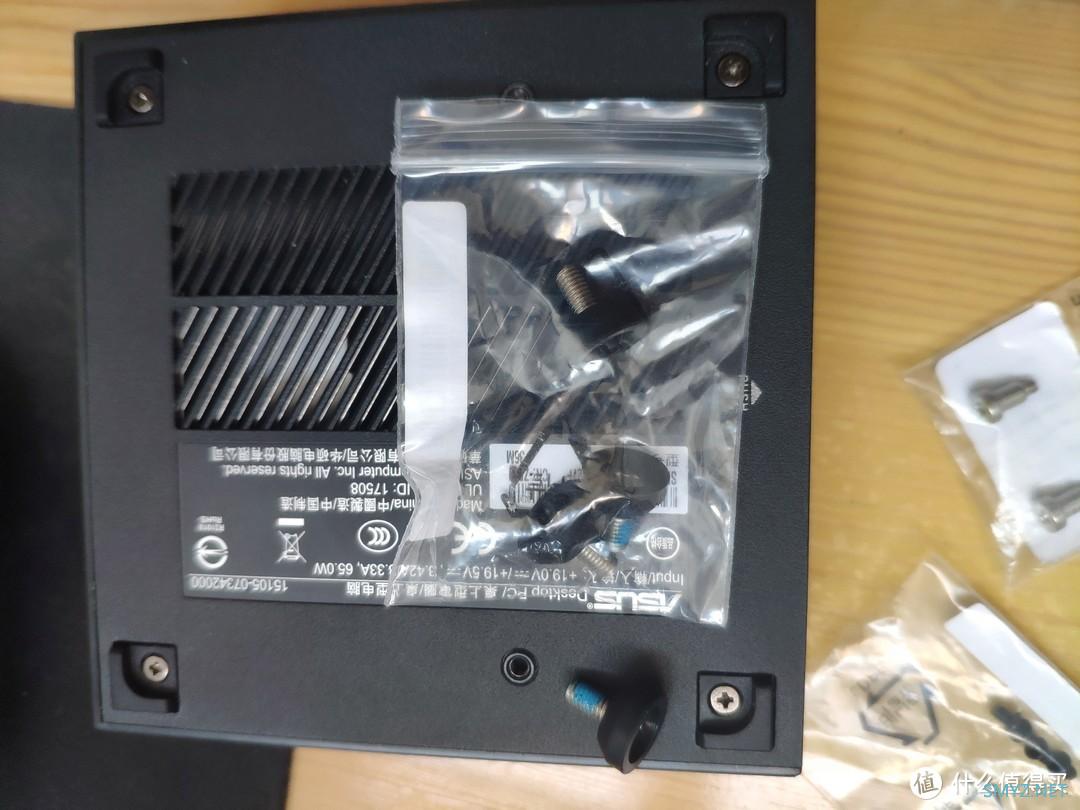

还附带四颗脚垫螺丝，不知道安装在哪的 底板孔位是没法安装的

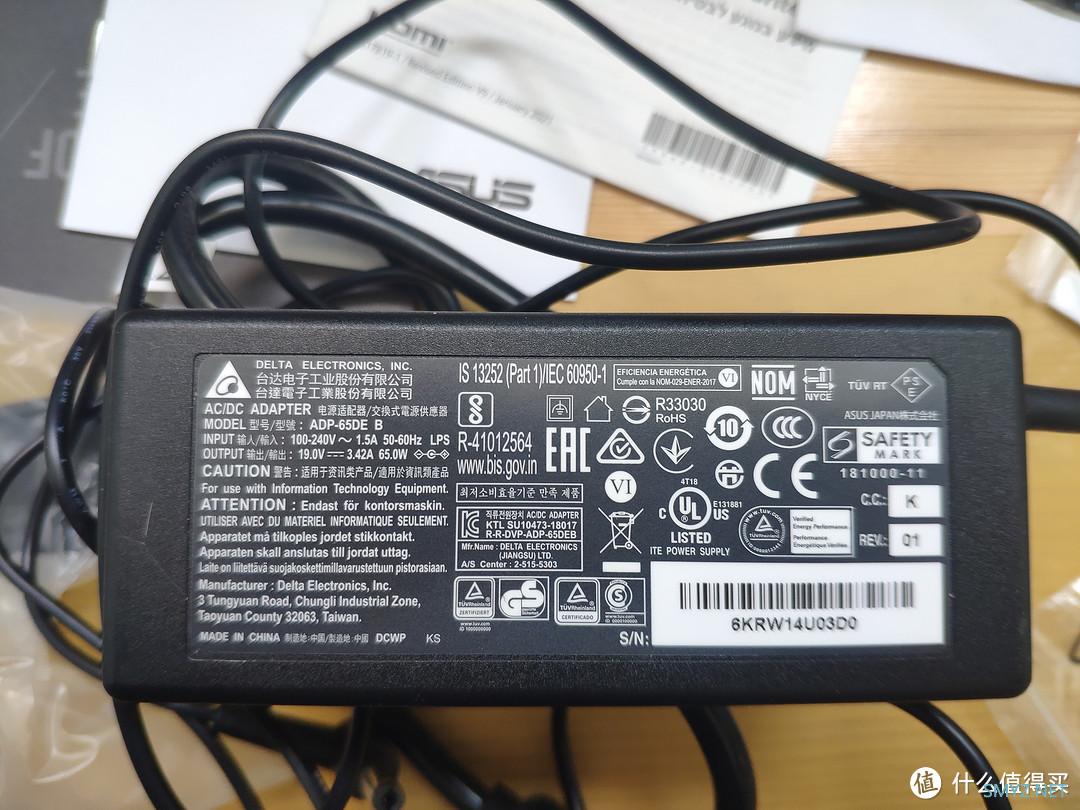

电源是19V3.42A的

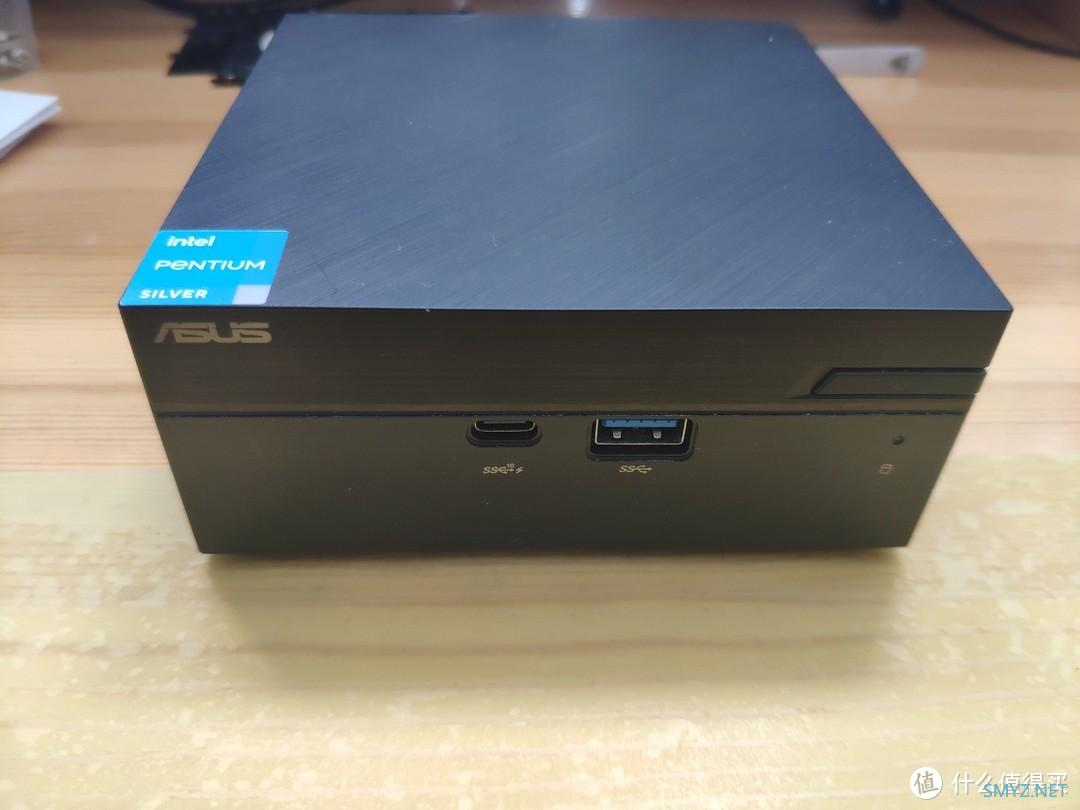

正面没有3.5耳机孔，后来拆机有意外发现

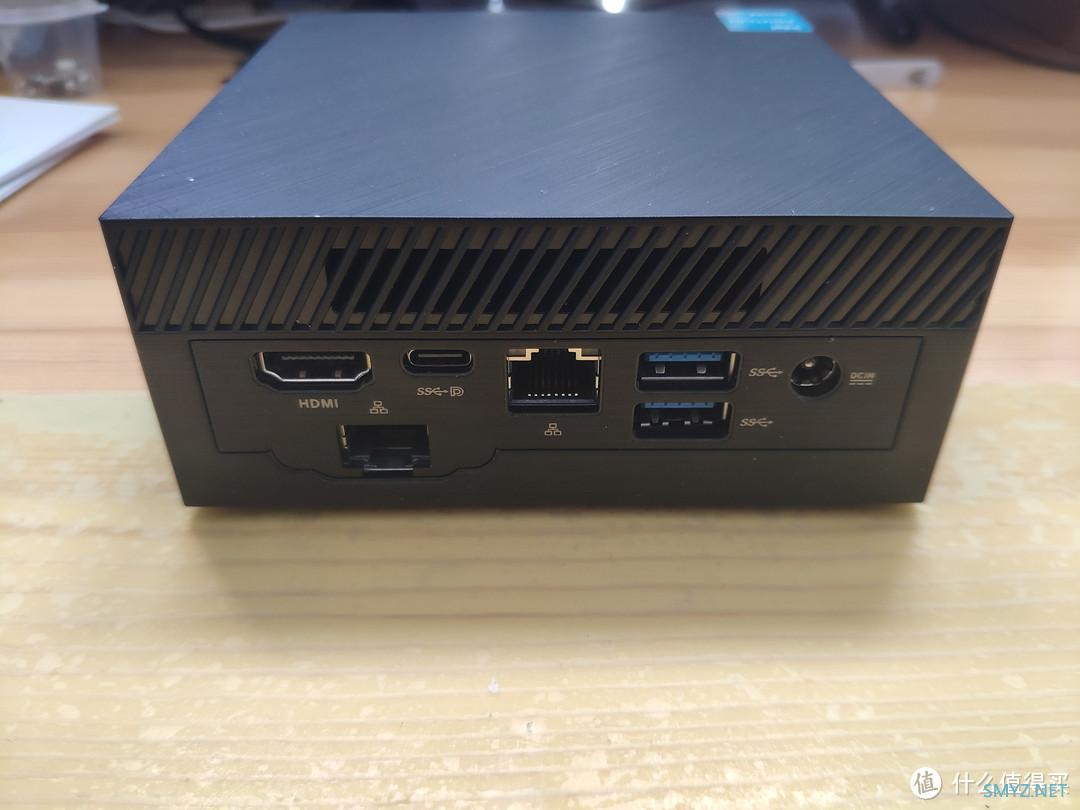

自带2.5G螃蟹网口与第二个牙膏i211千兆网口

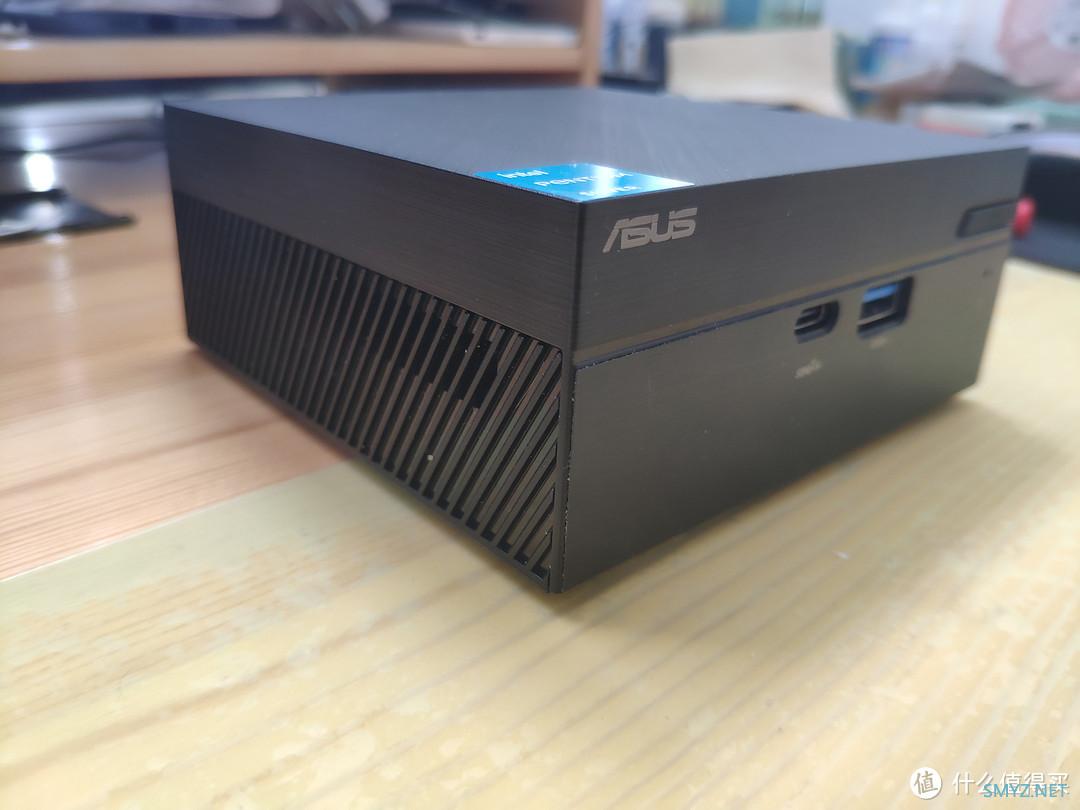

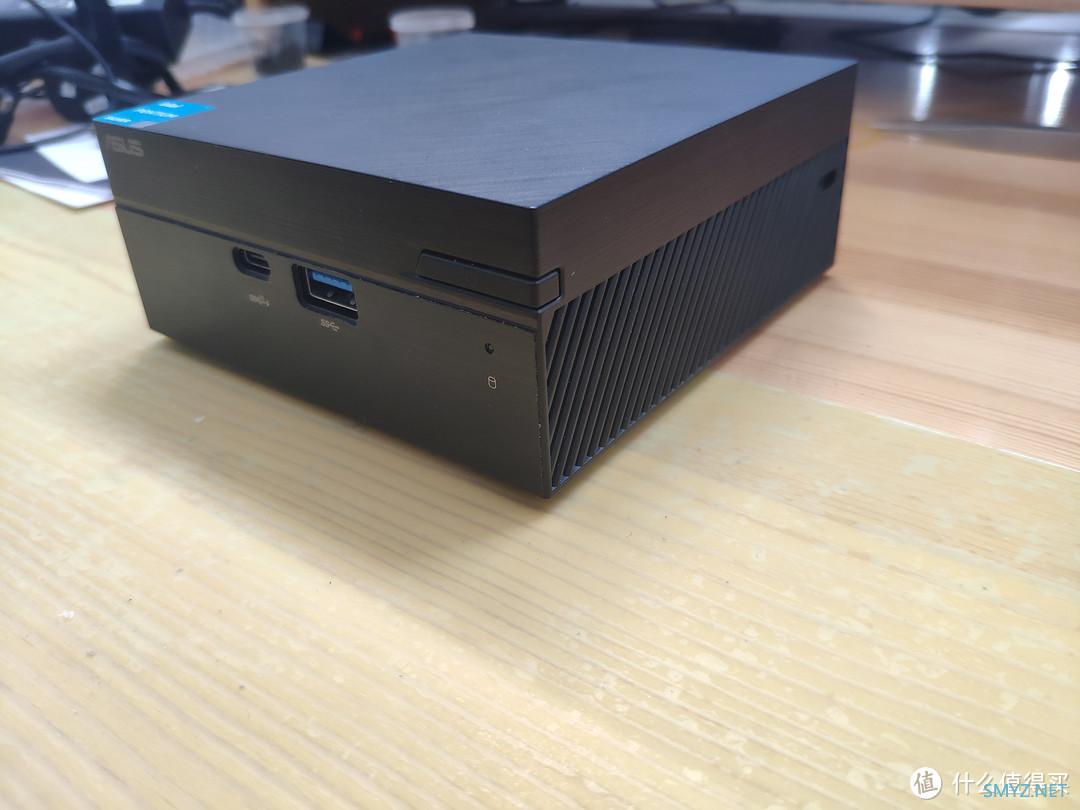

四四方方的直角与牙膏家NUC圆角对比鲜明
开拆

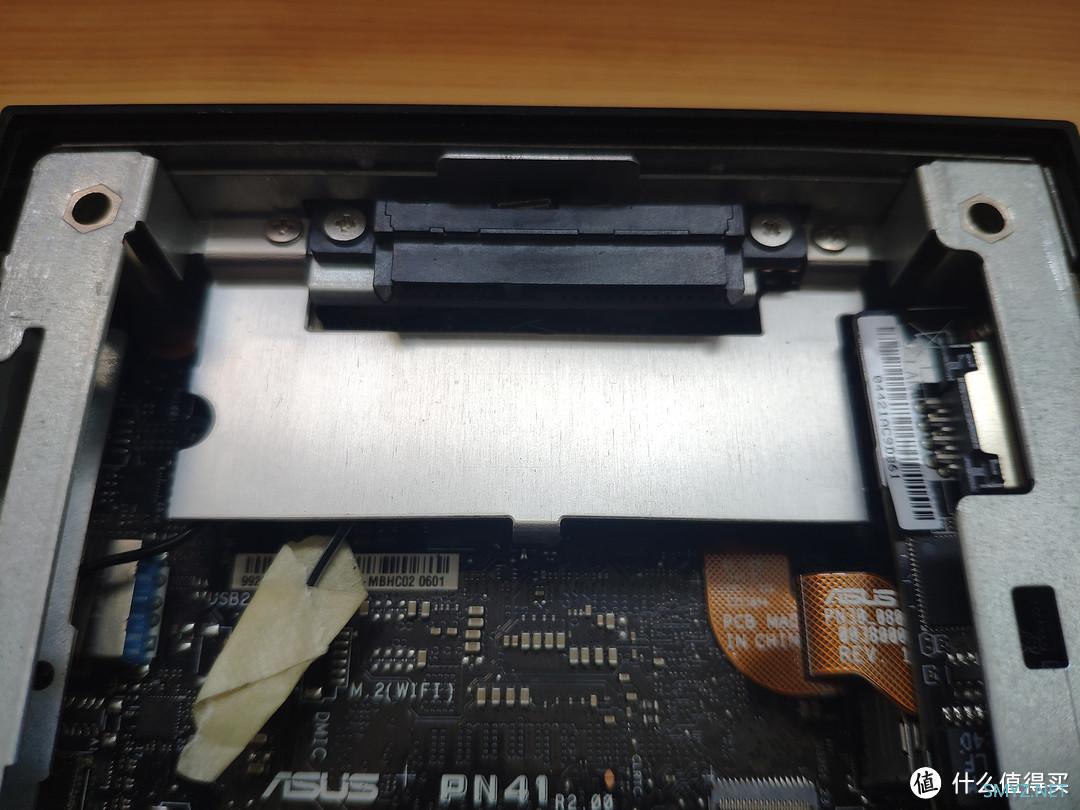

SATA硬盘是安装在底盖上的，目测是支持2.5厚盘的

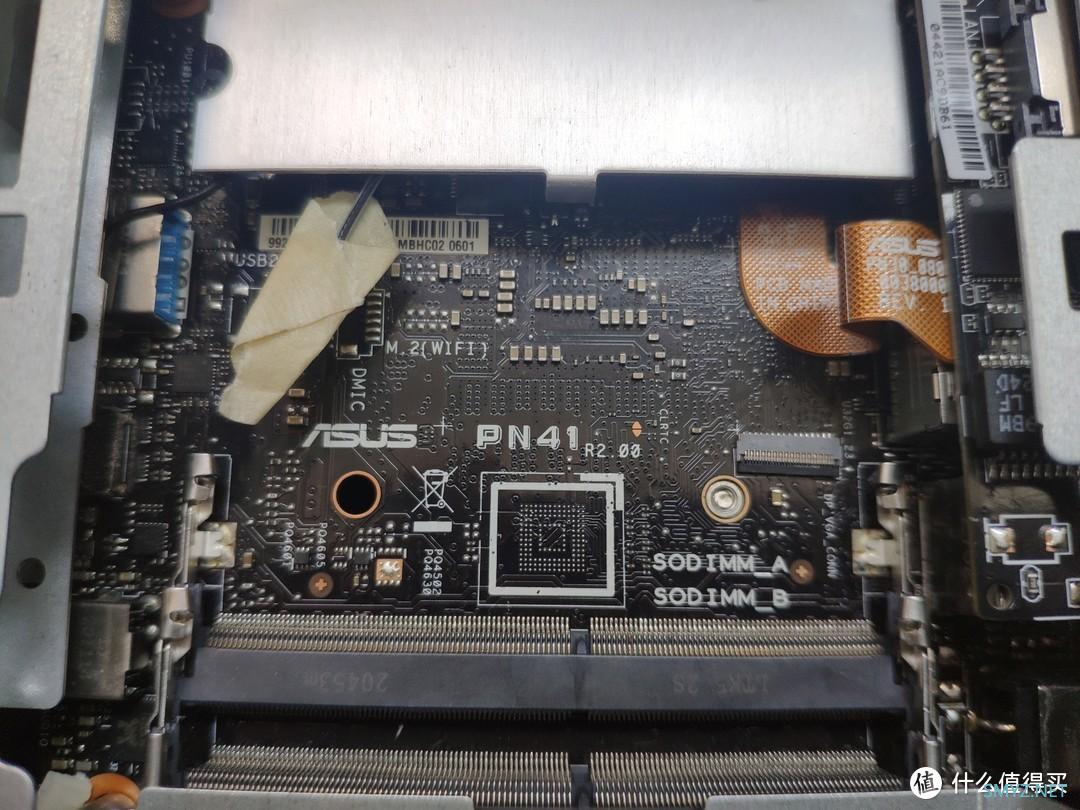

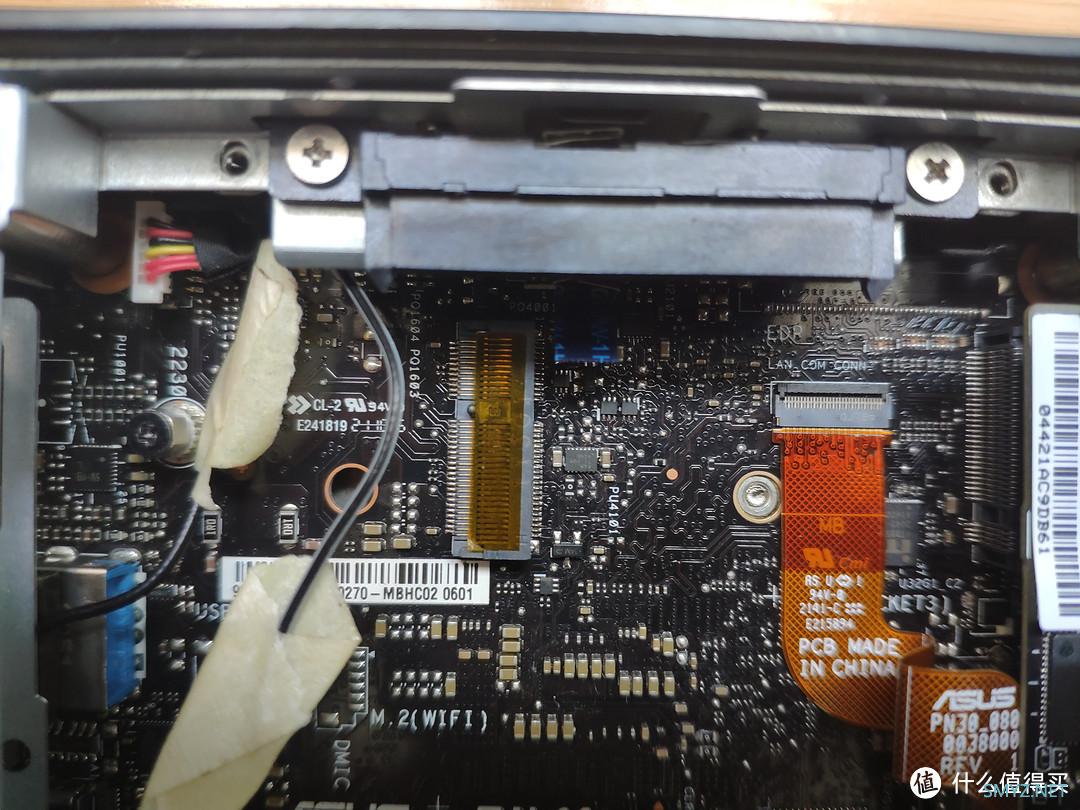

内存槽边上有个emmc空焊盘

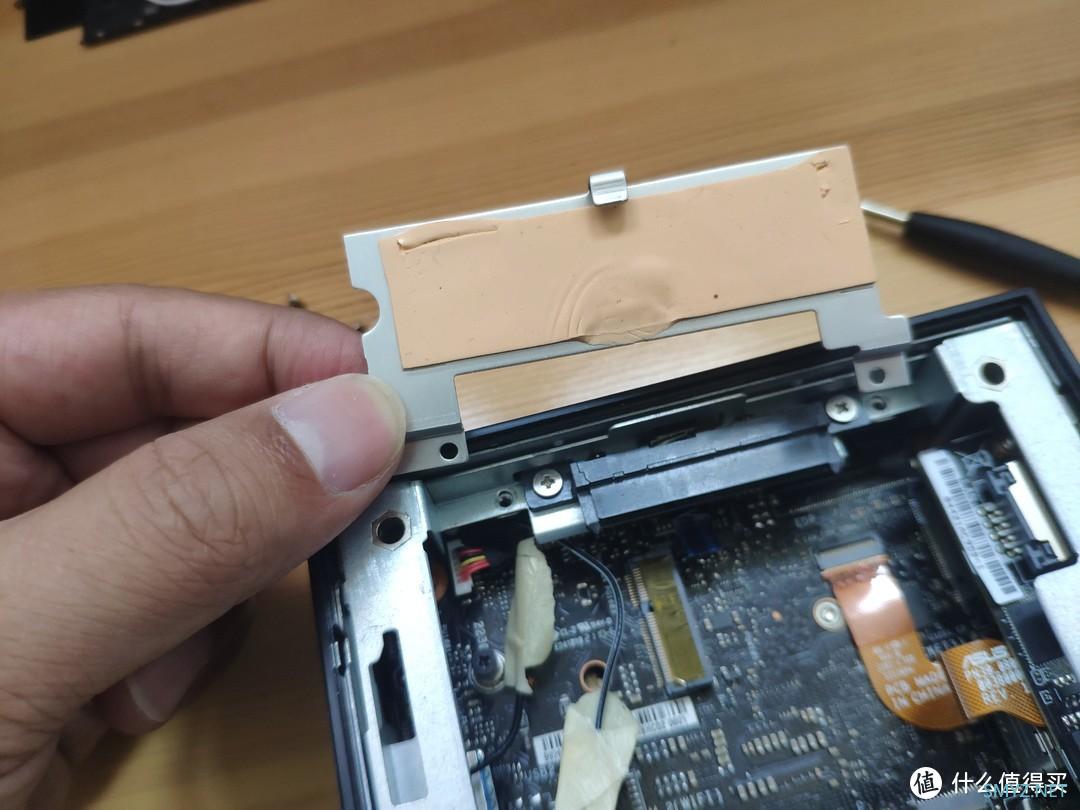

这块铝片也是m2散热片
第二个网口fpc排线

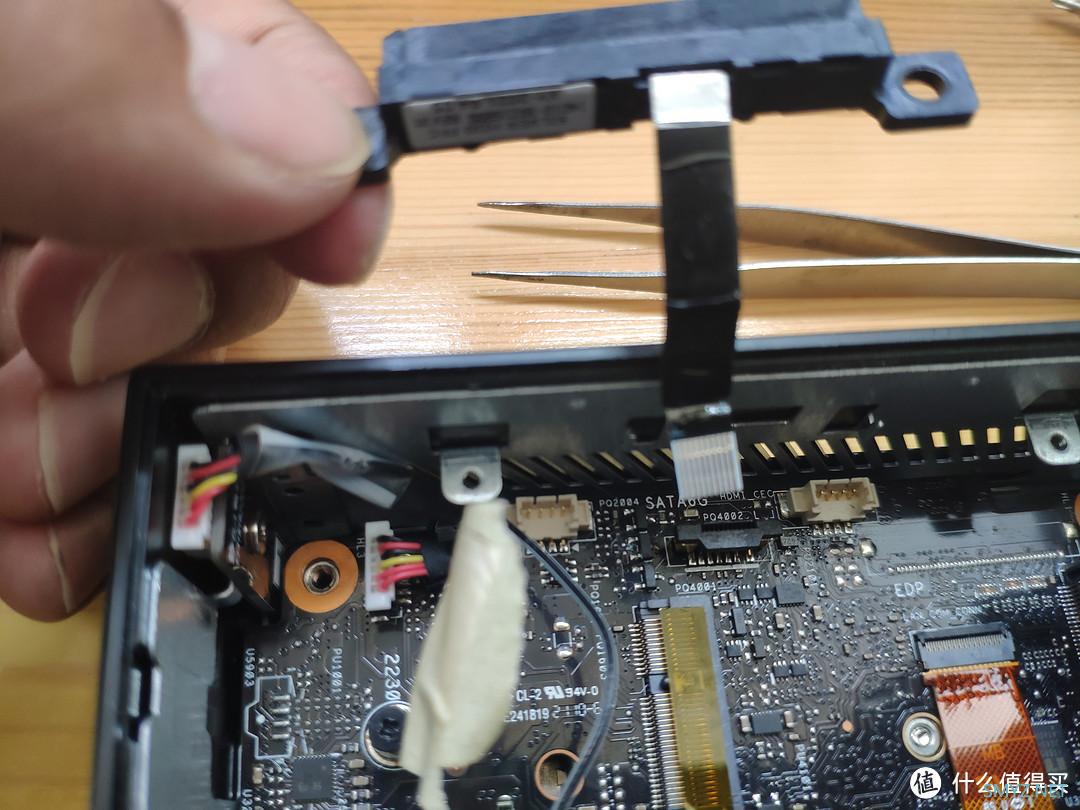

SATA硬盘也是这种fpc排线，前机主说折坏了，先放一边等会修复看看

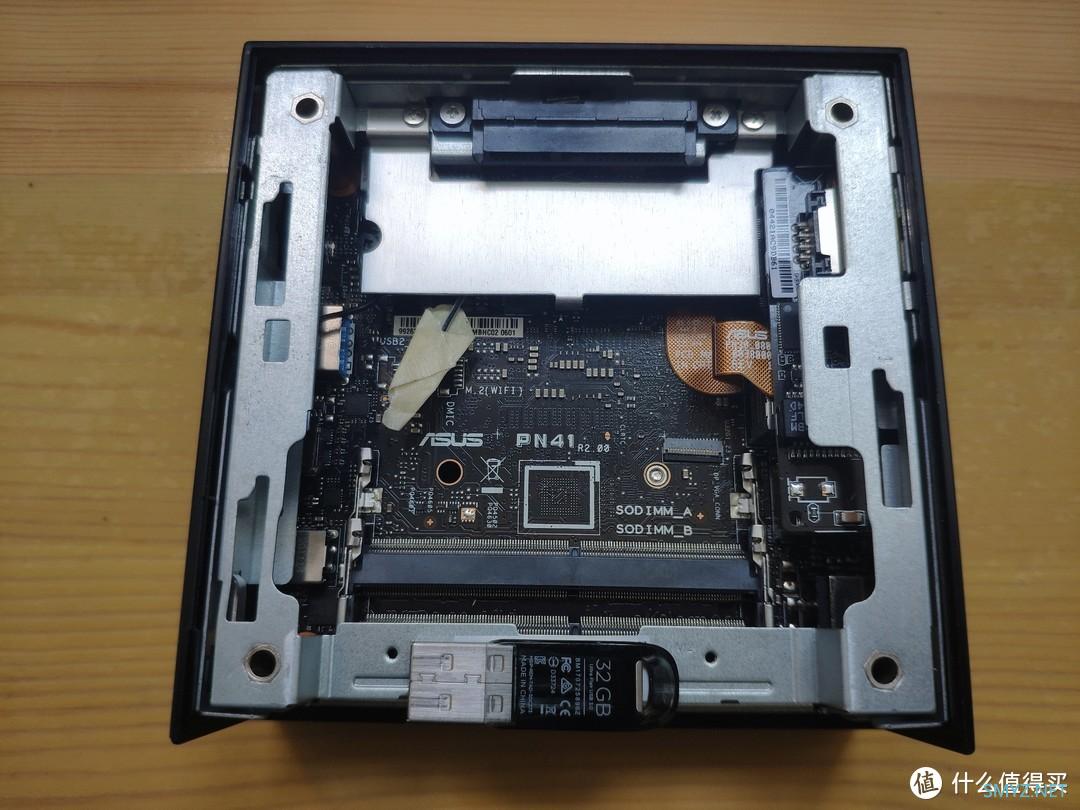

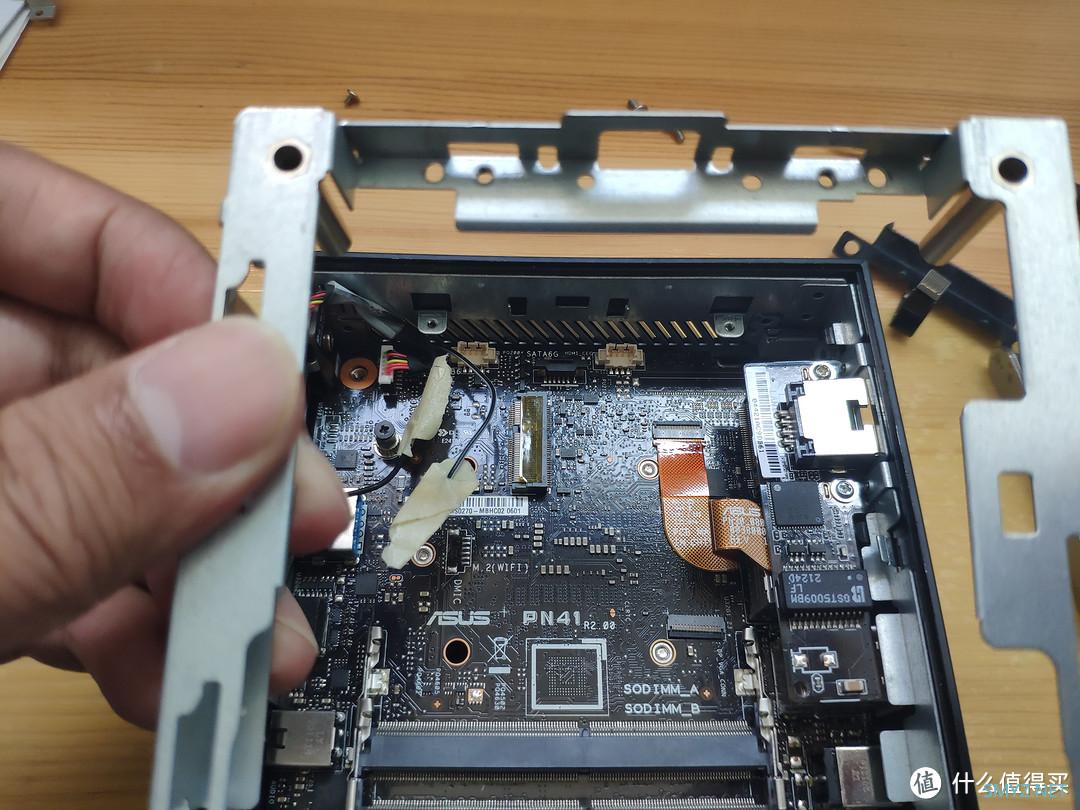

取出底框

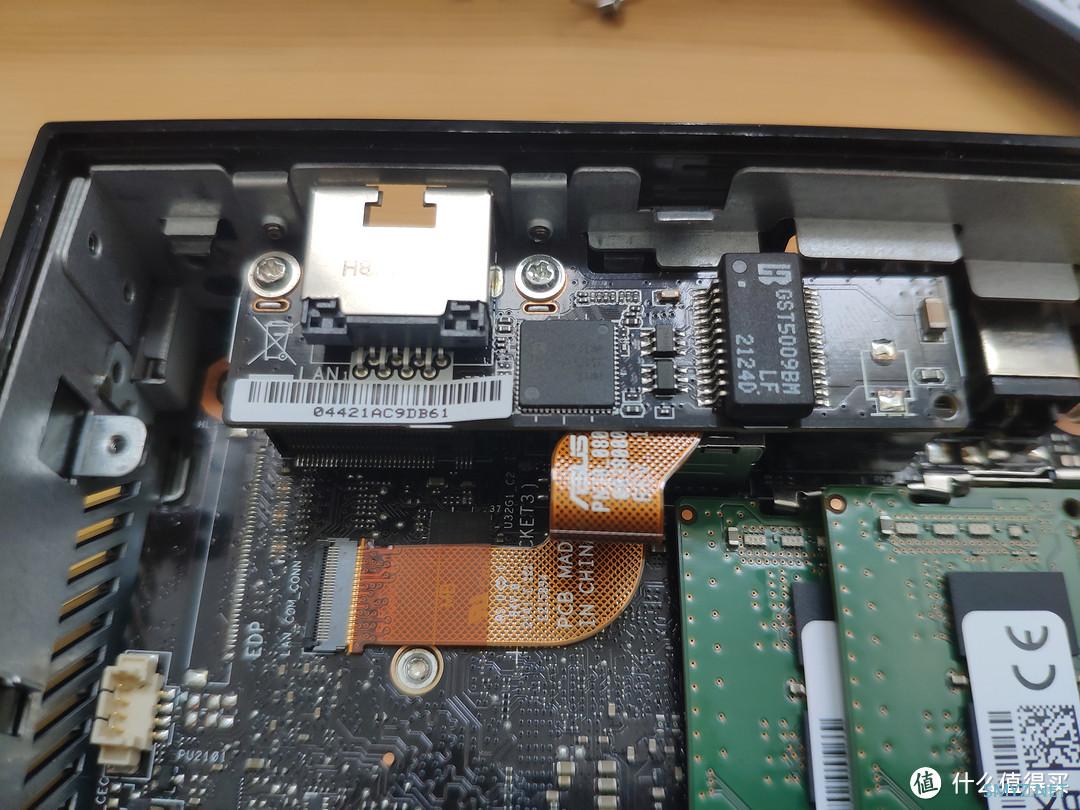

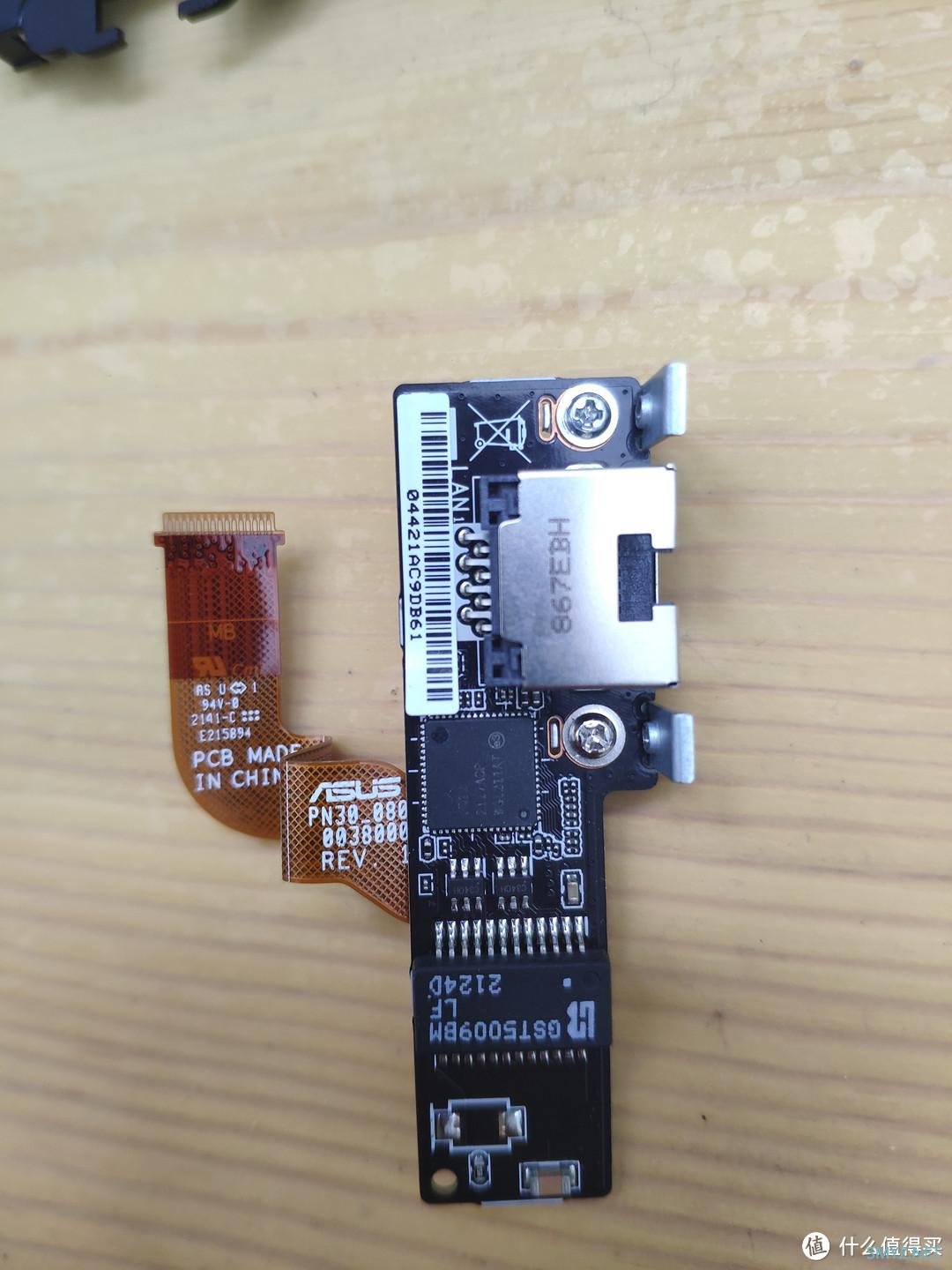

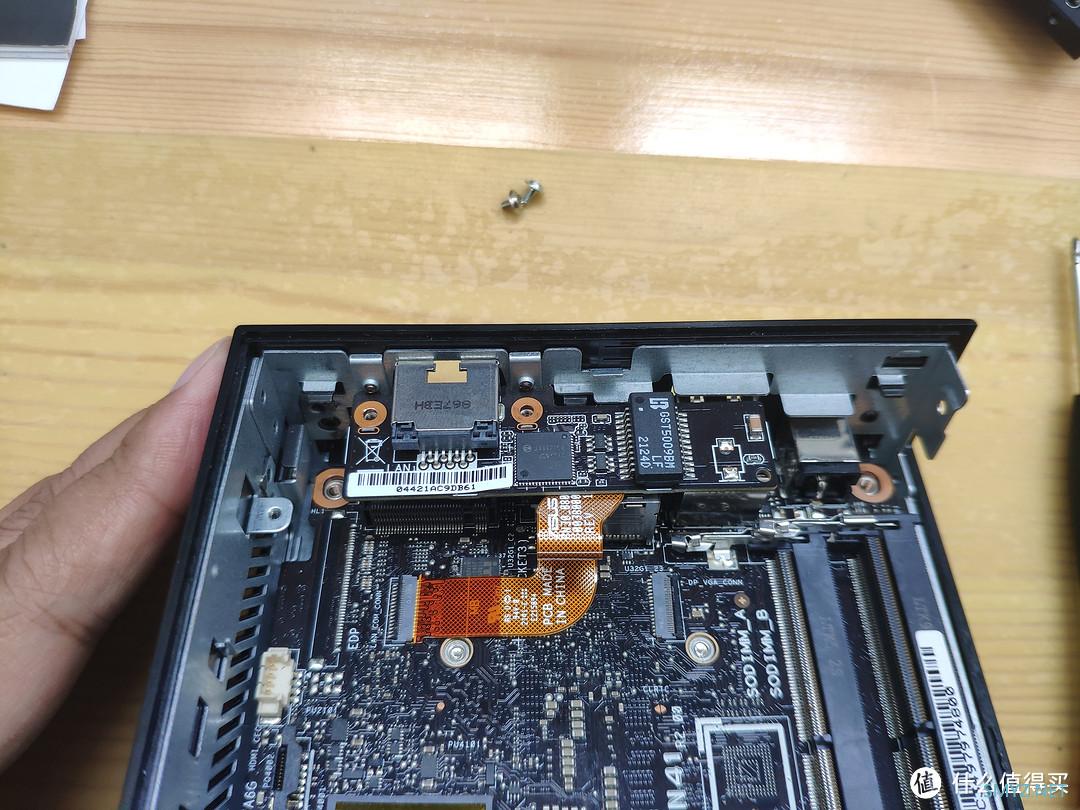

第二个网口特写

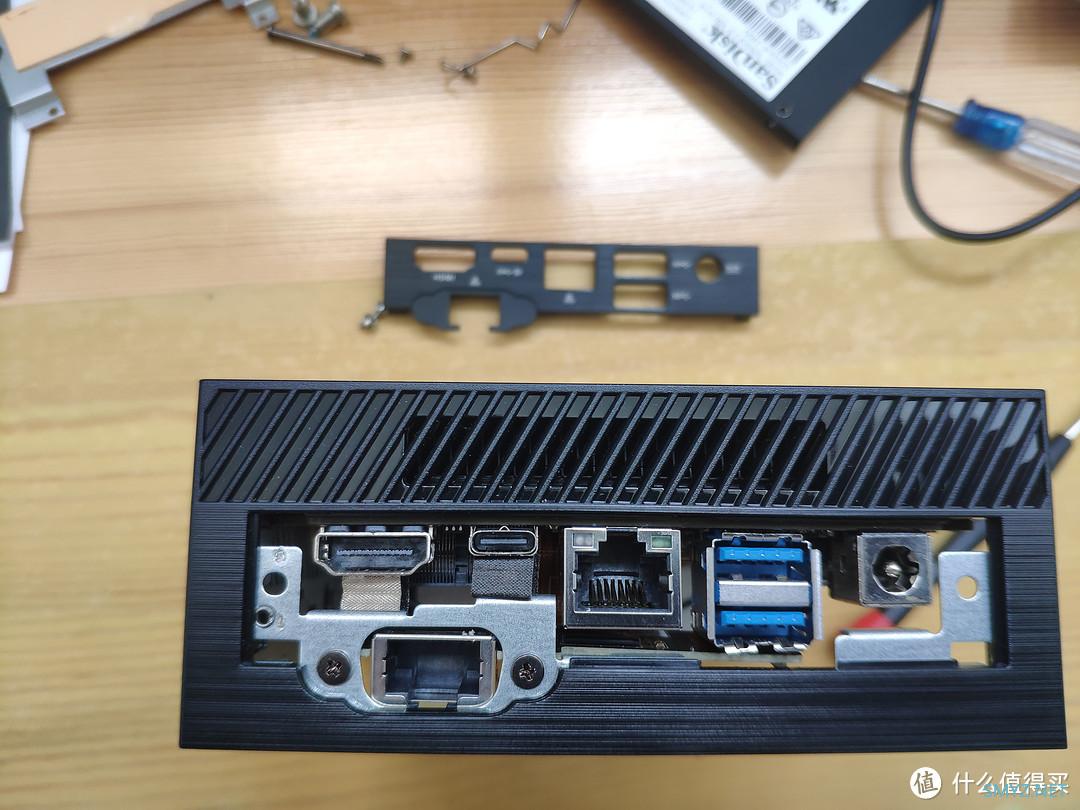

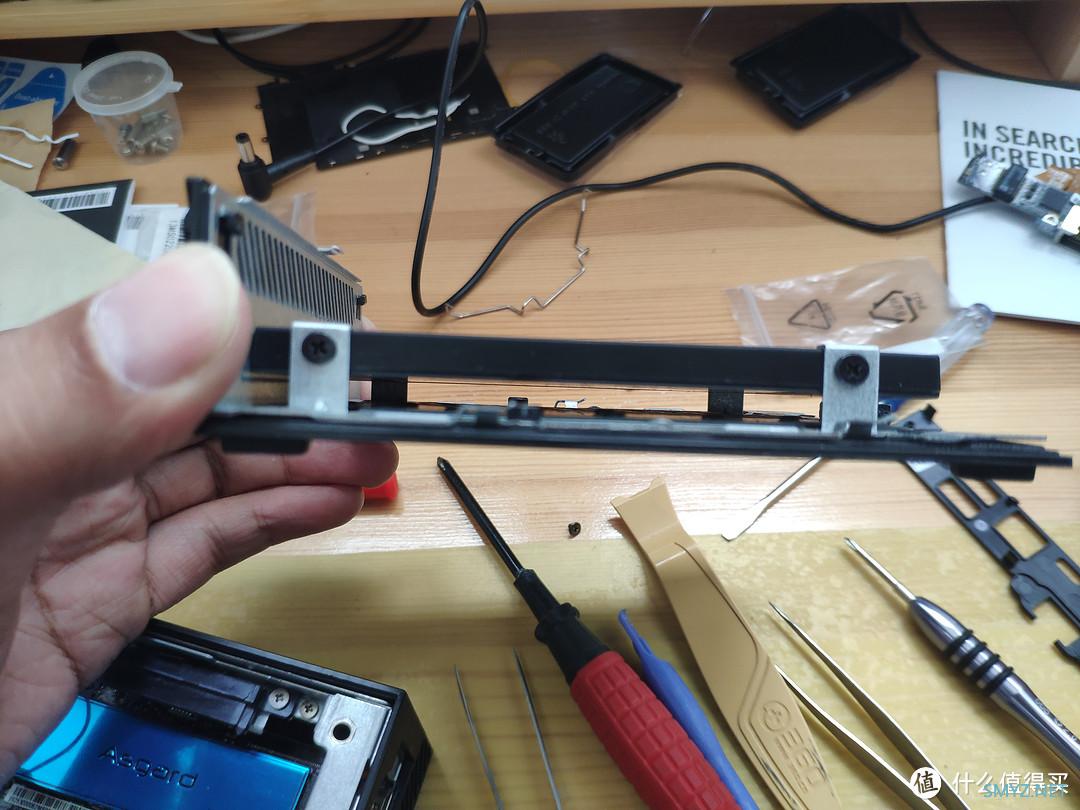

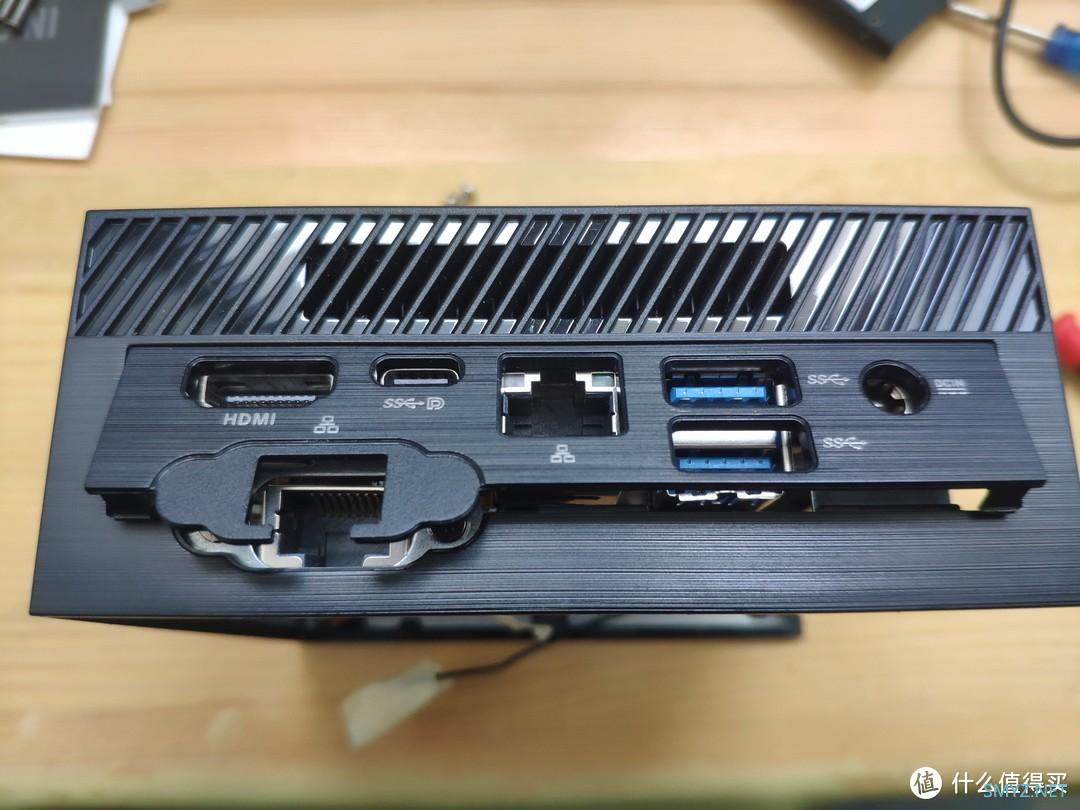

后面面板是可以取下的

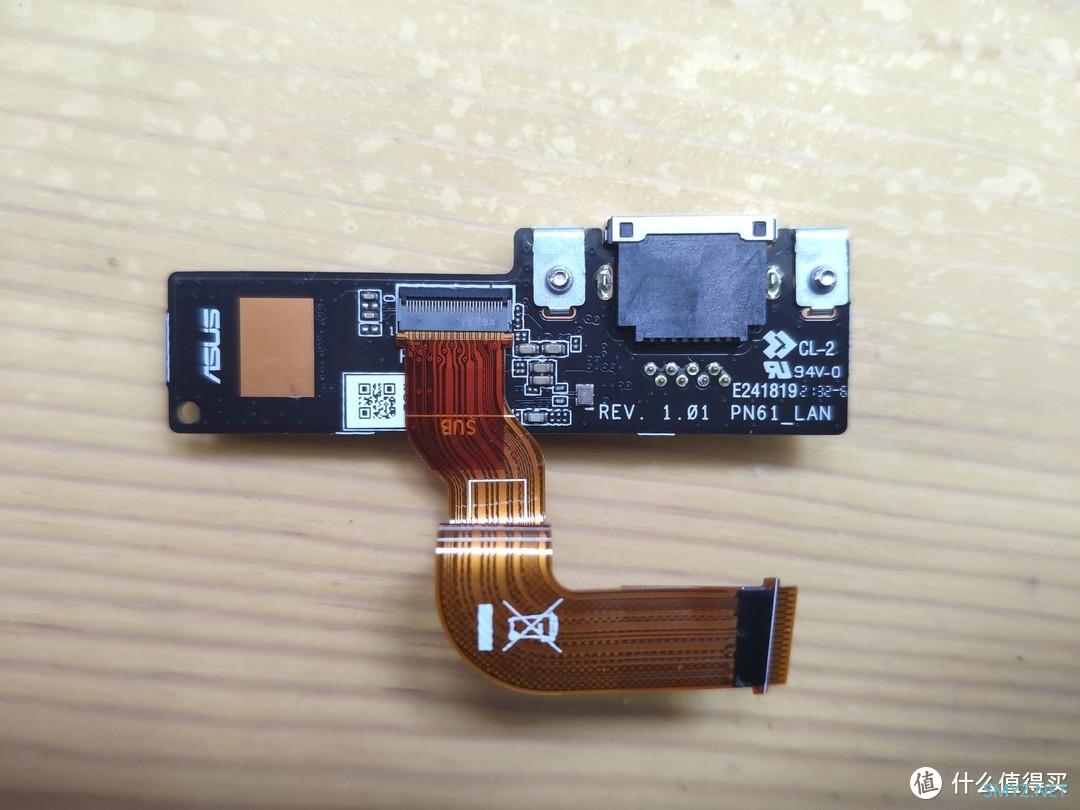

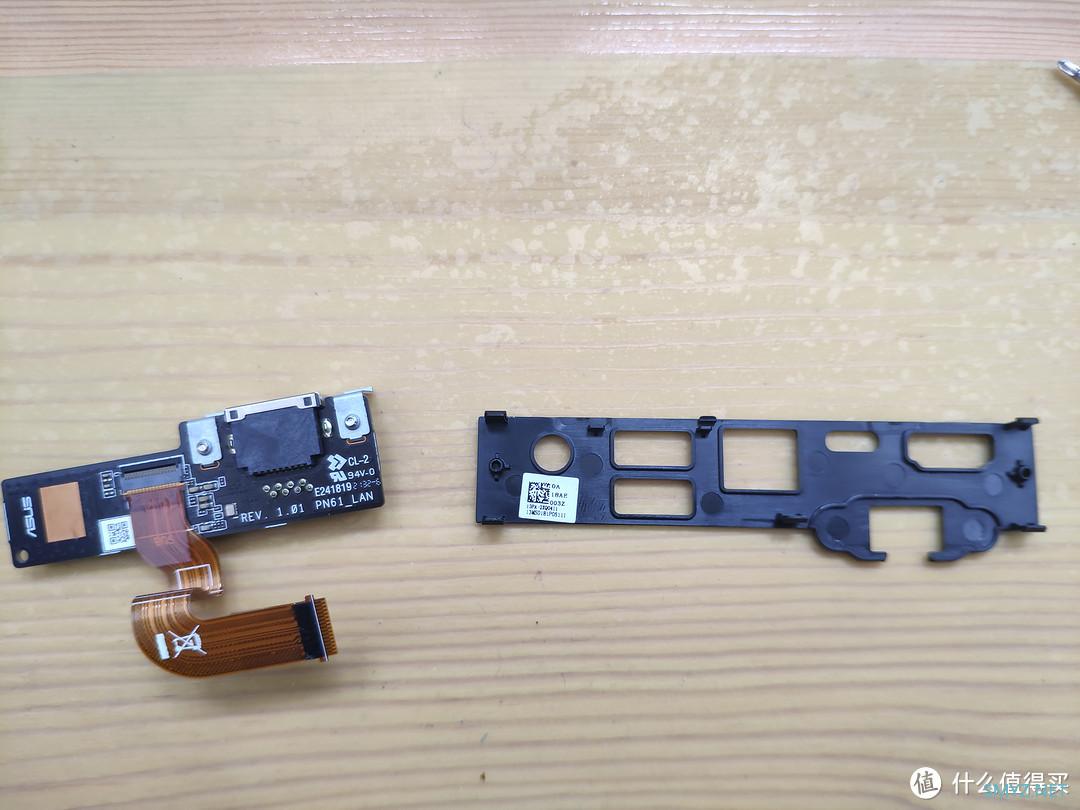

电路板上写着PN61_LAN，看来这个网口是个模块化附件

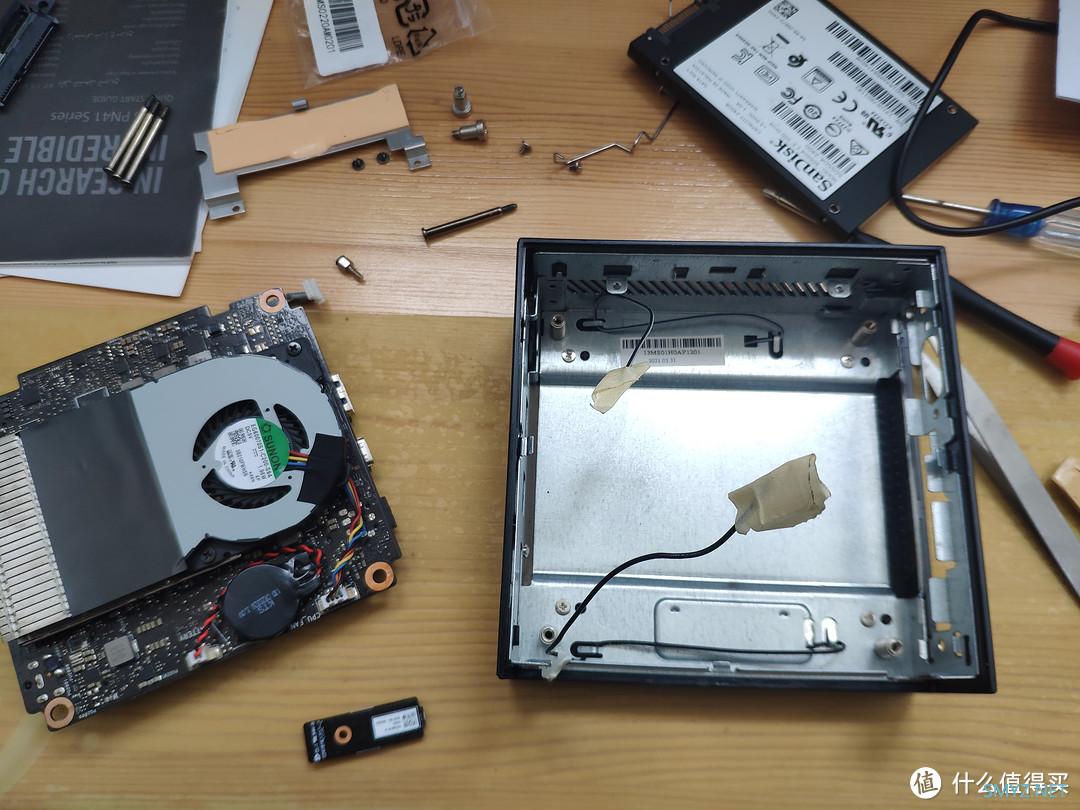

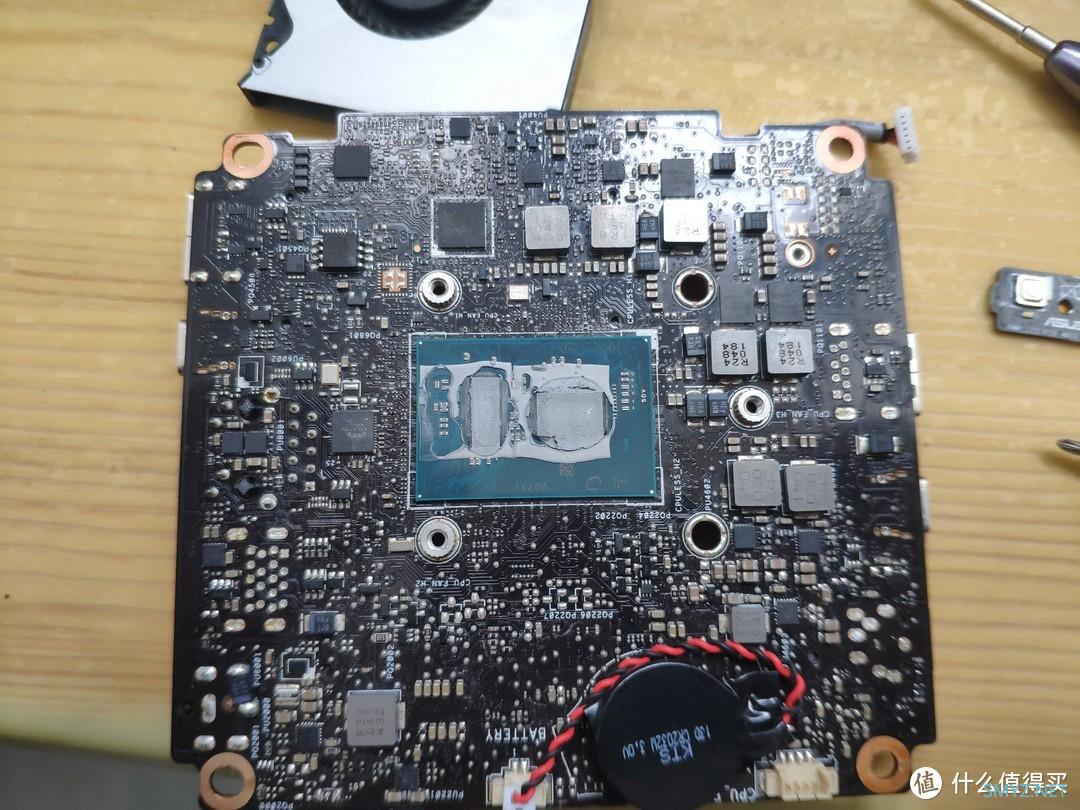

取出主板

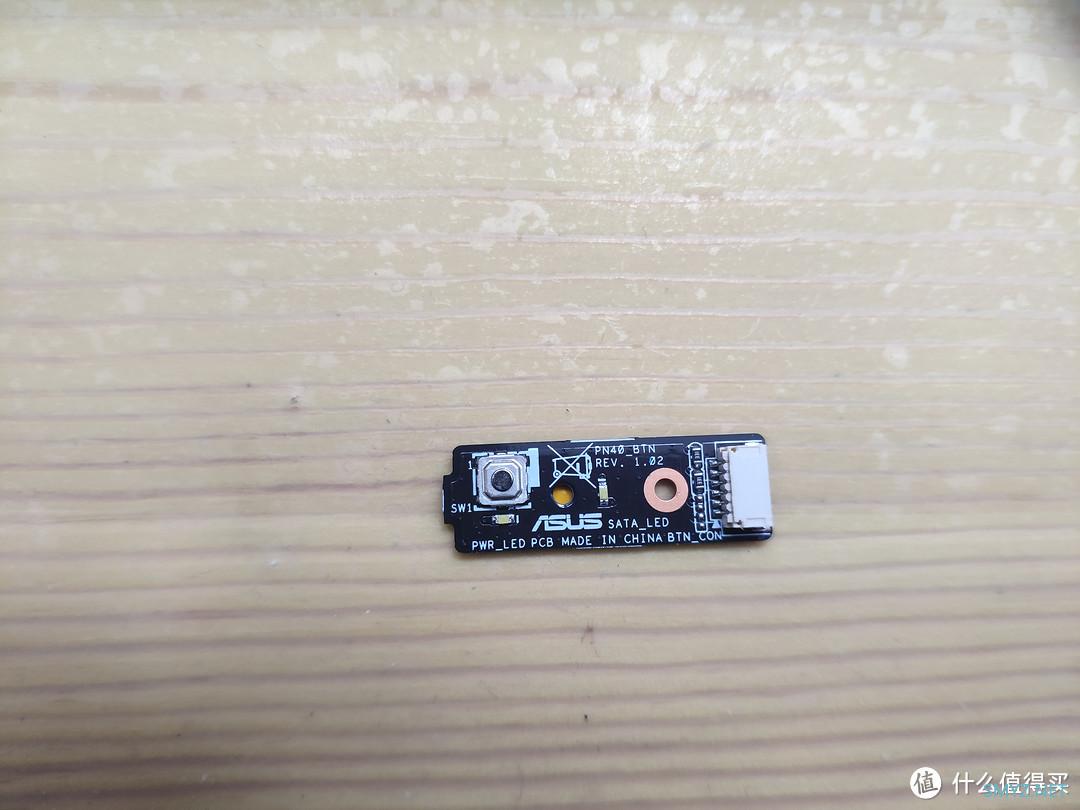

这个小板是开机键与硬盘灯的集成小板

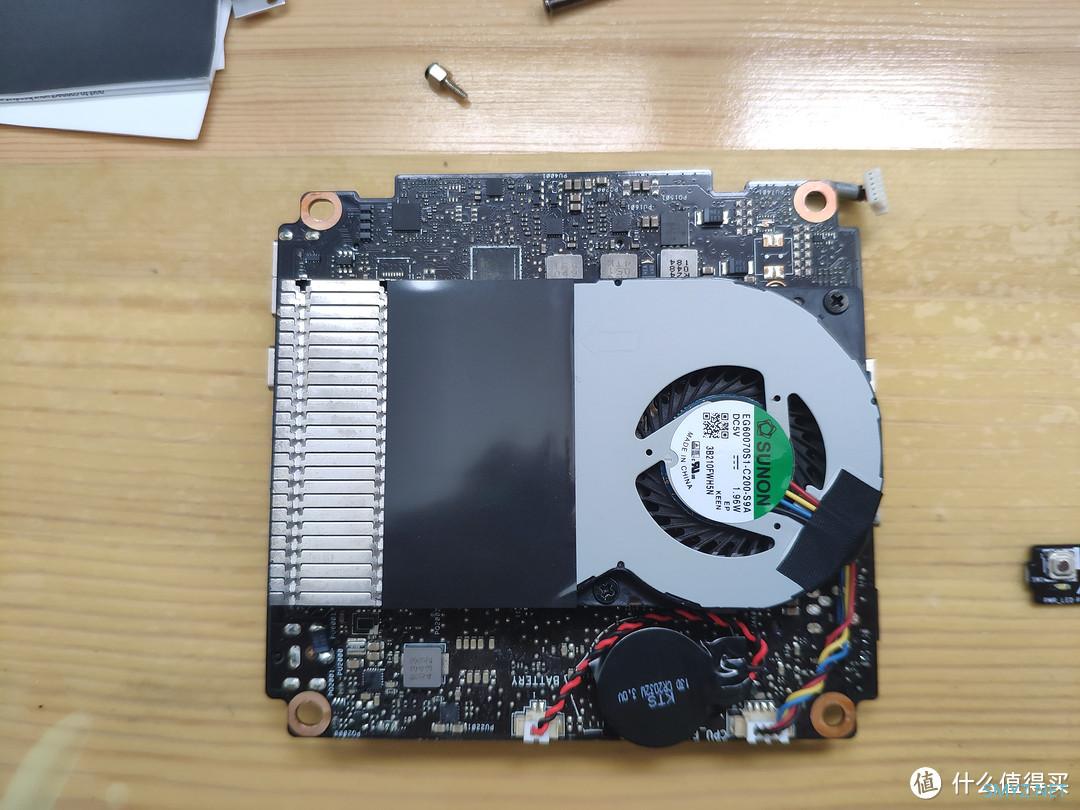

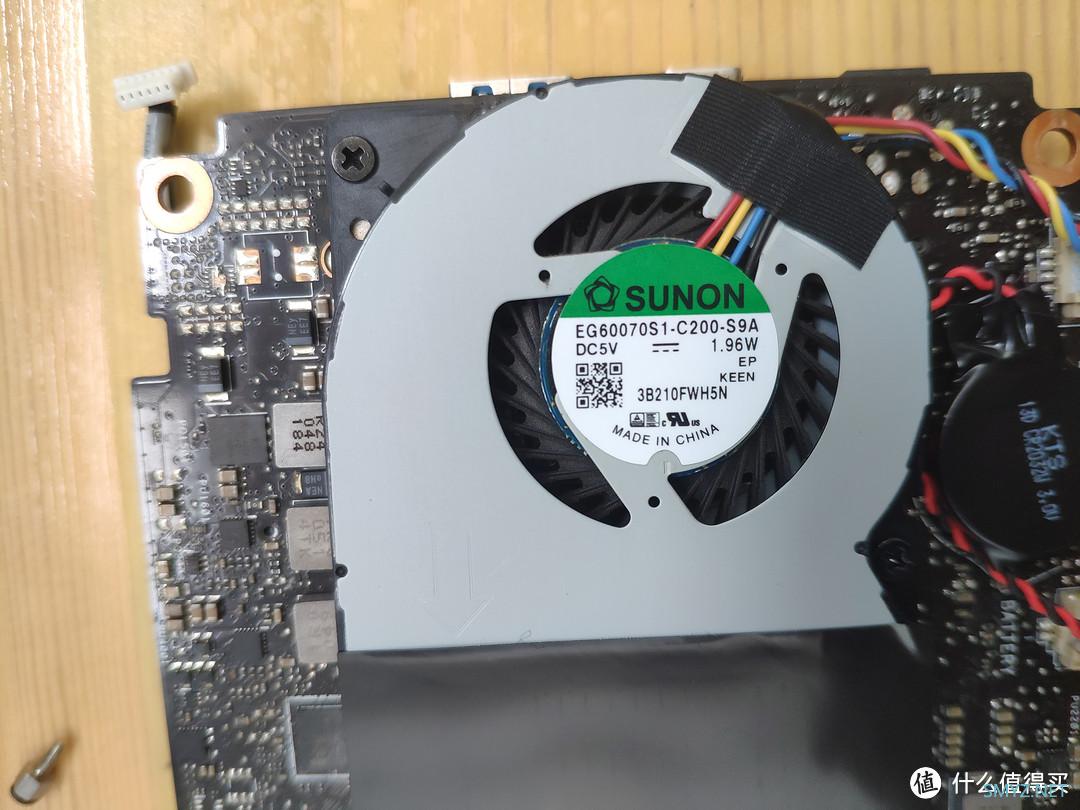

这个小涡扇最大可以到7000转

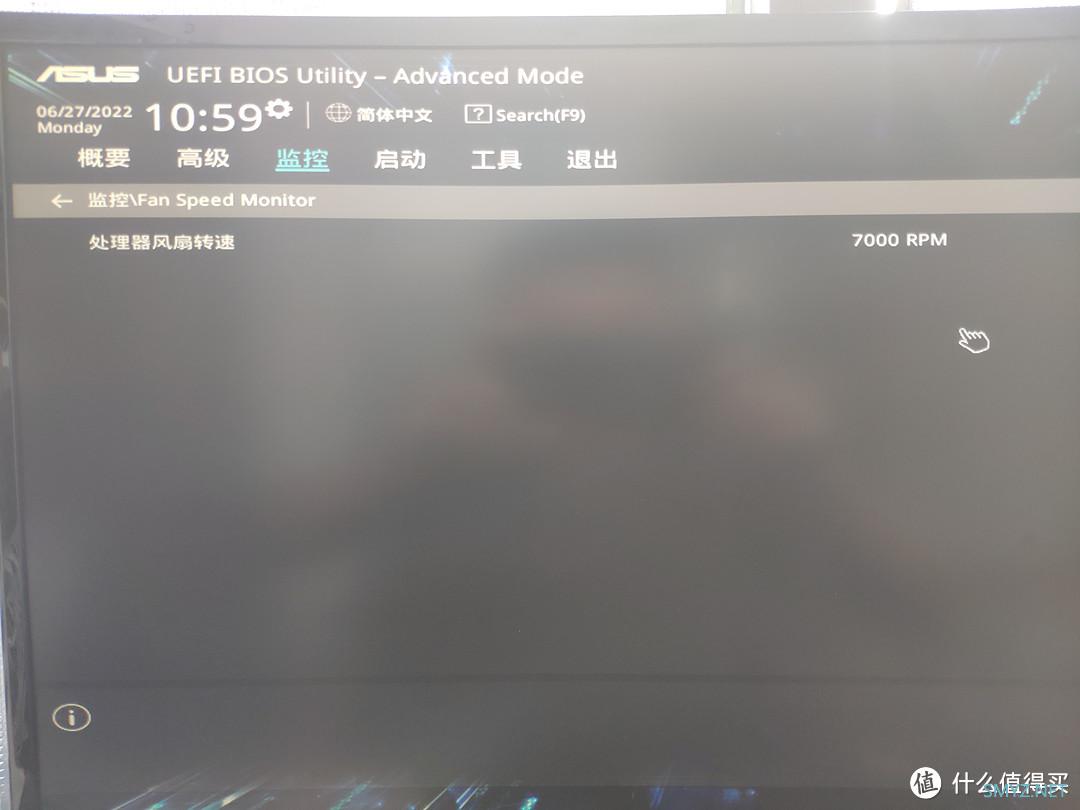

bios里关掉Qfan就是最大转速

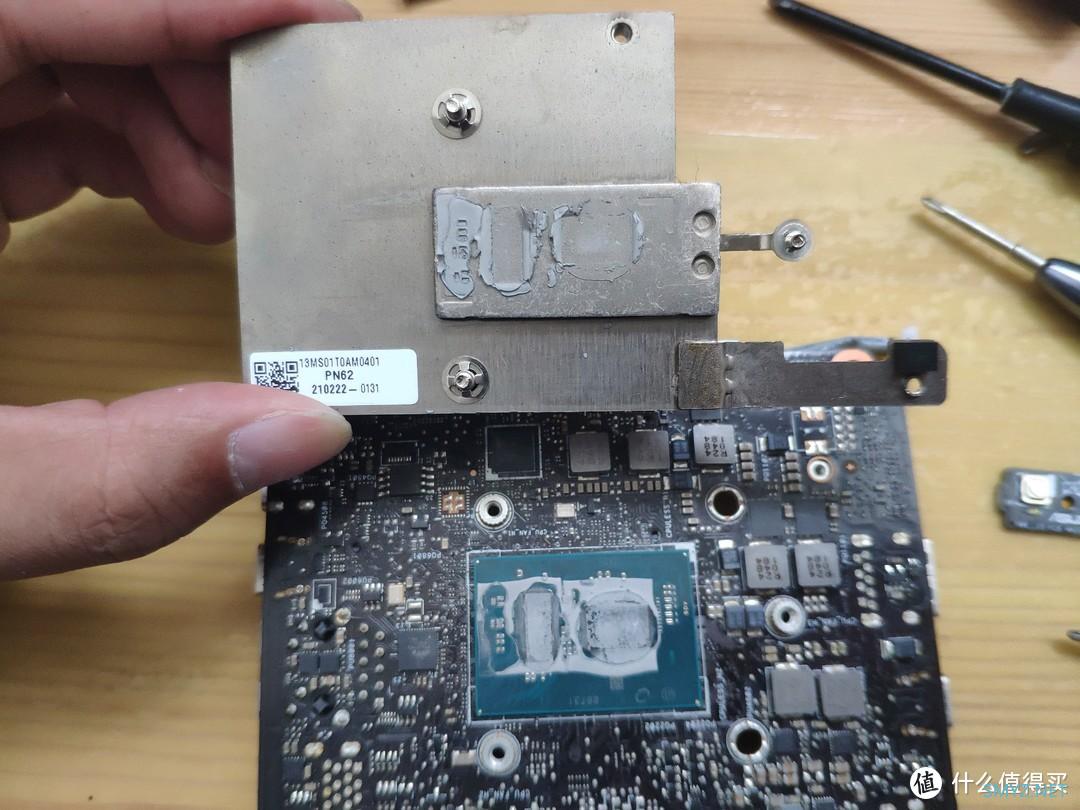

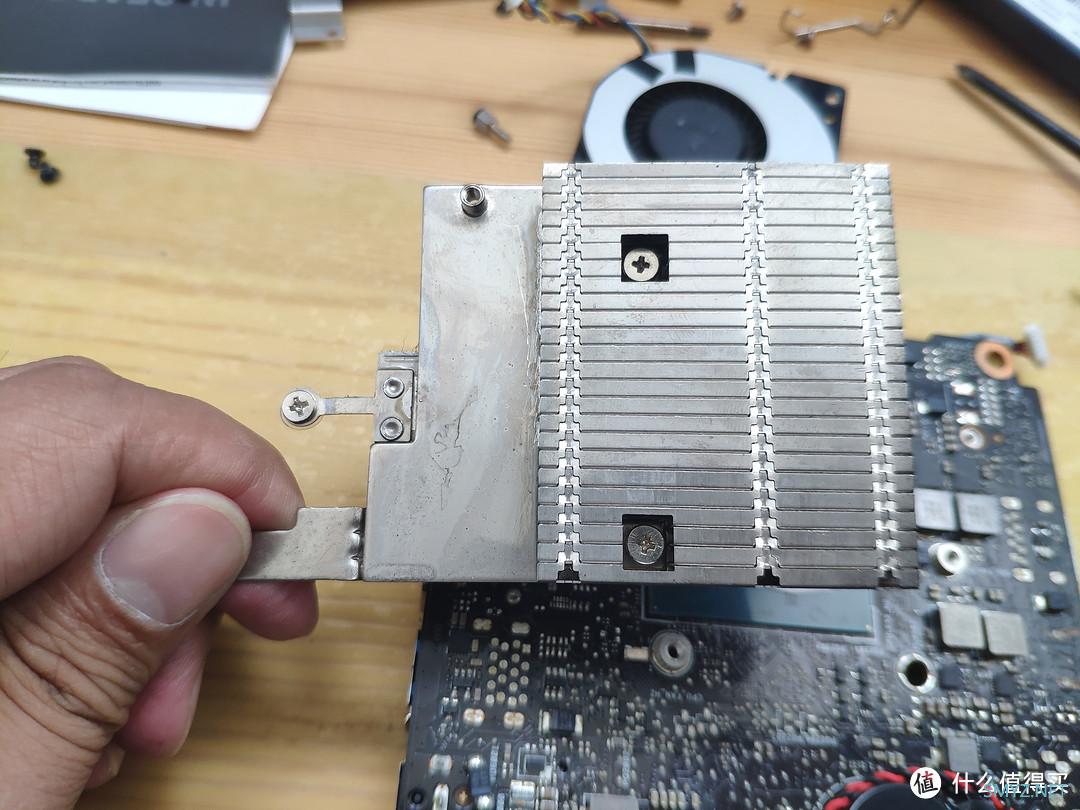

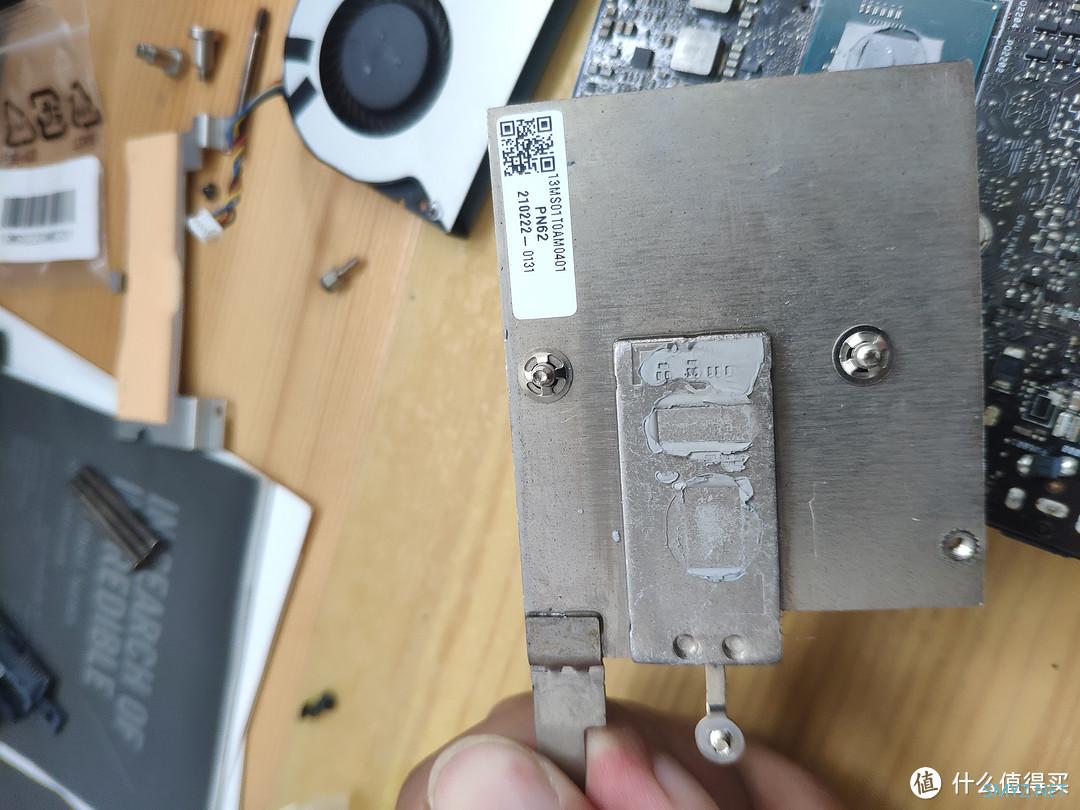

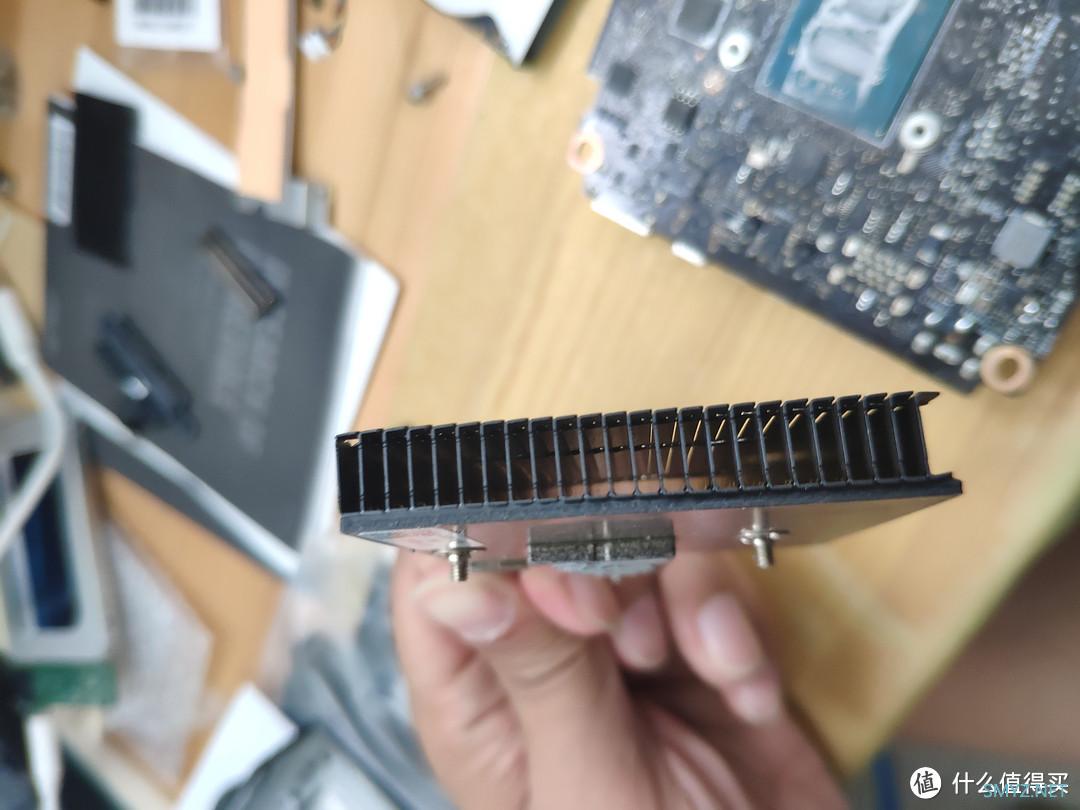

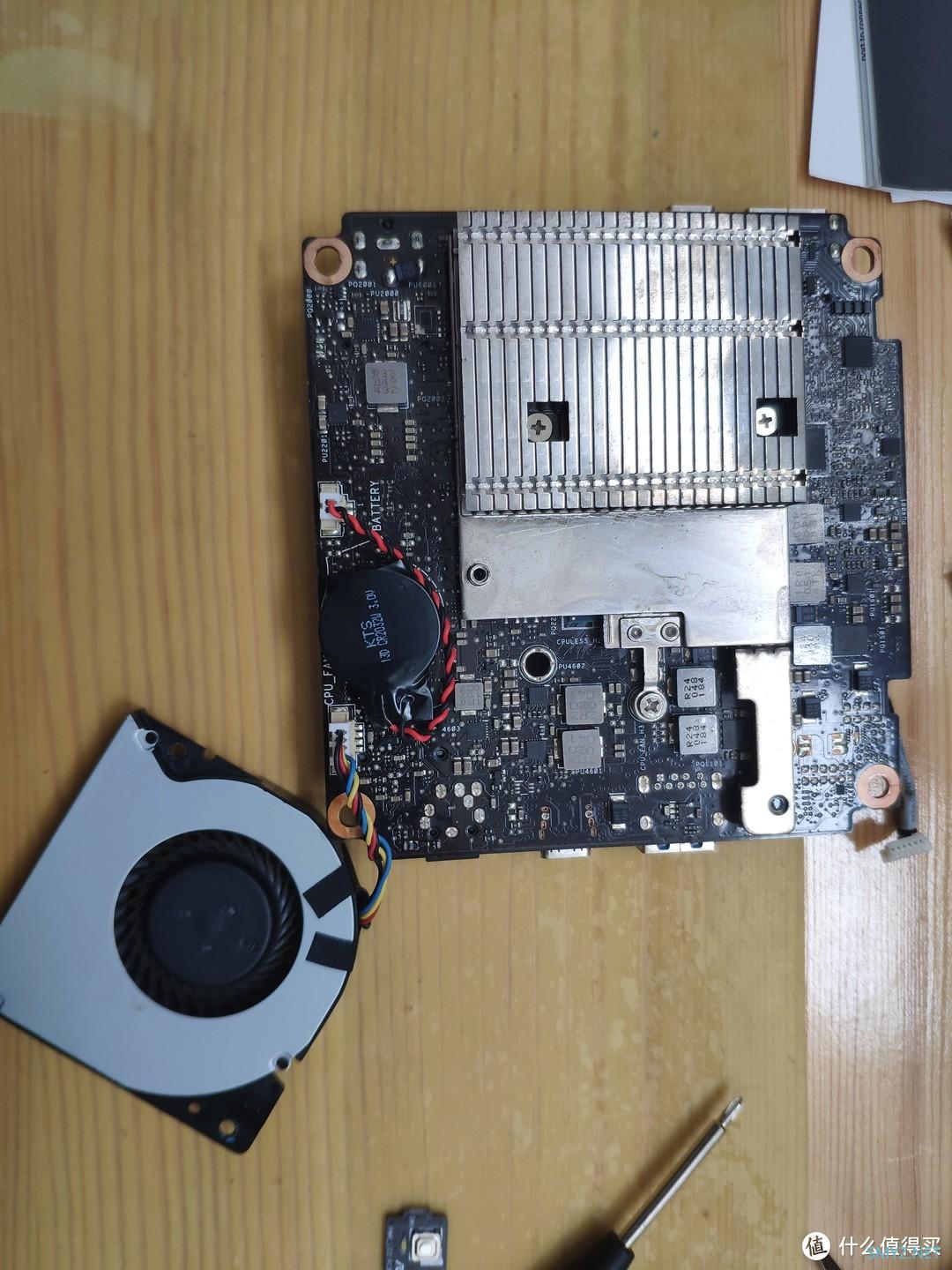

散热器标签上写着pn62，又是个模块化的配件
应该是个铝质的散热器

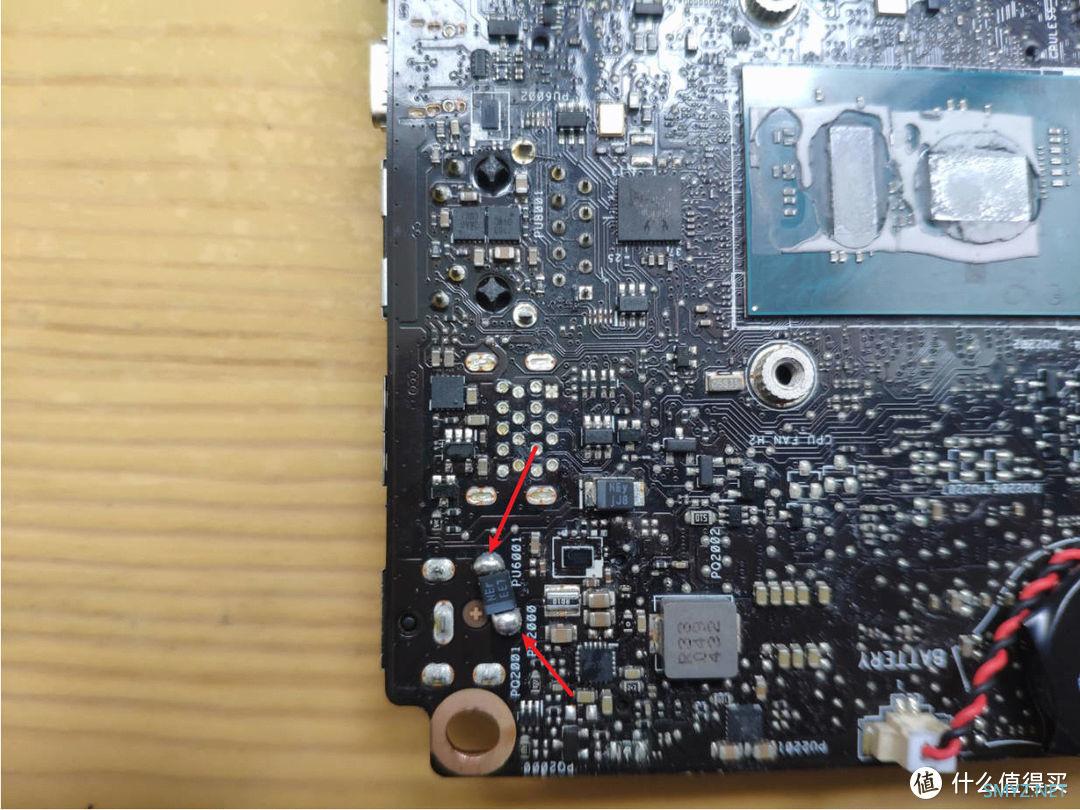

发现电源口这个是贴片二极管么，怎么焊的这么别扭

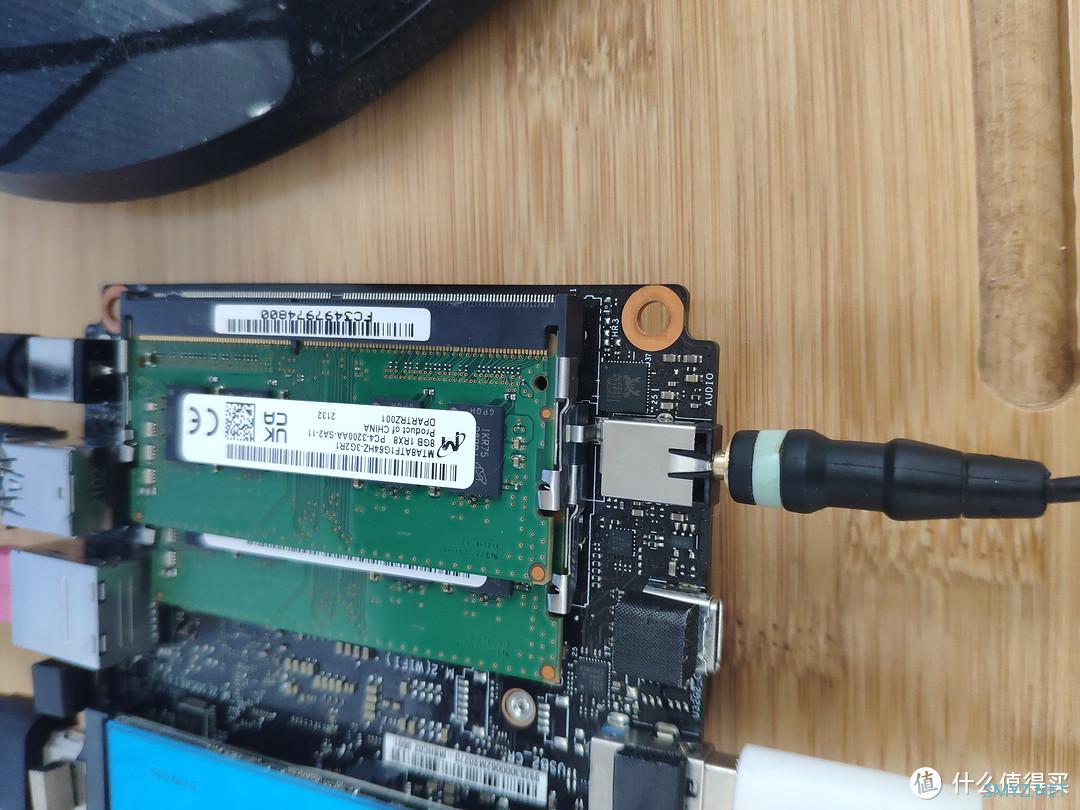

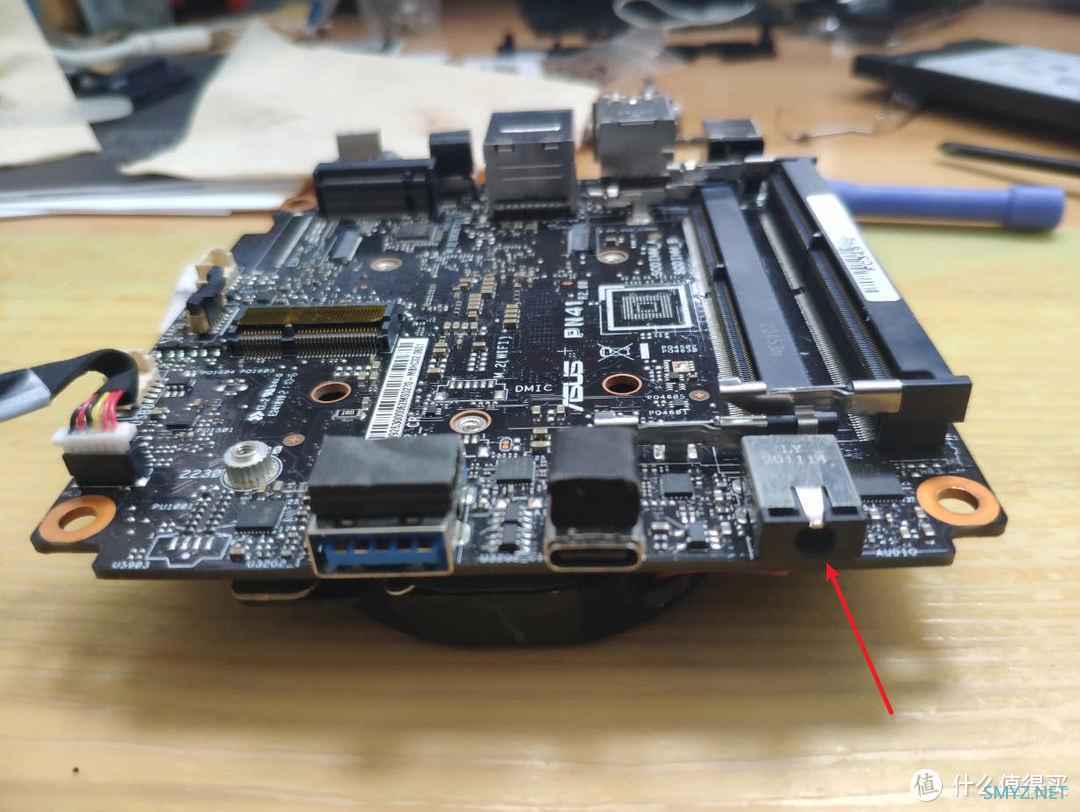

意外惊喜来了，居然主板上有3.5耳机孔，但是面板上是没有开孔的
后来进系统发现这个3.5耳机孔是可用的，但是。。。但是有缺陷，就是开机或者睡眠恢复时有短暂的爆音，就是那种类似喇叭接触不好的那种爆音，估计这也是面板没开孔的原因

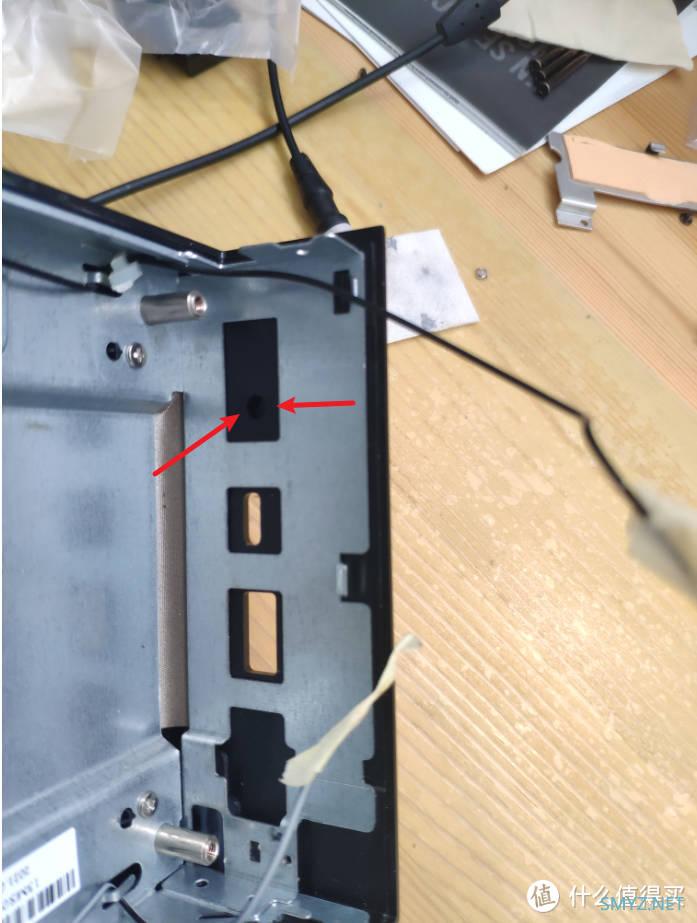

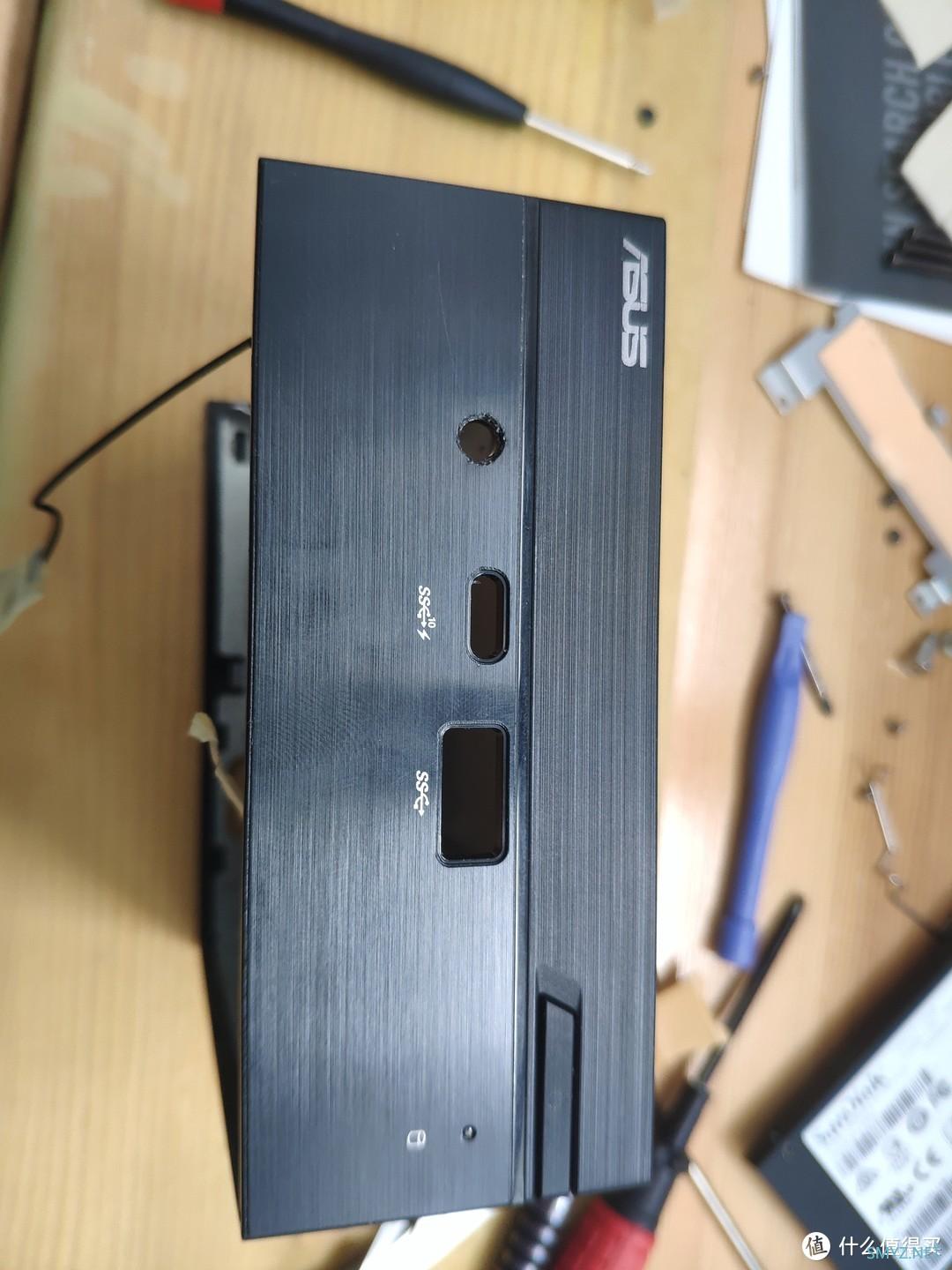

前面板实则是厚胶带贴着的装饰，这个洞很容易就捅开了
用美工刀捅开
下面进系统简单试试，主要看看bios和功耗

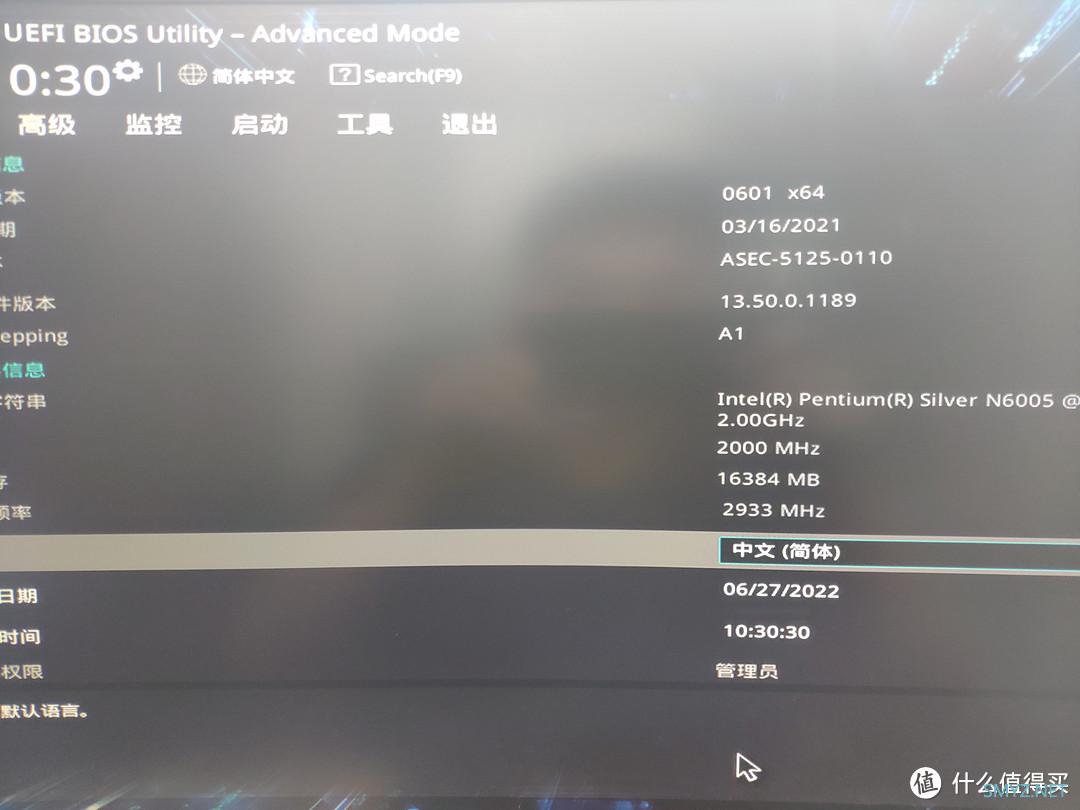

可以简体中文

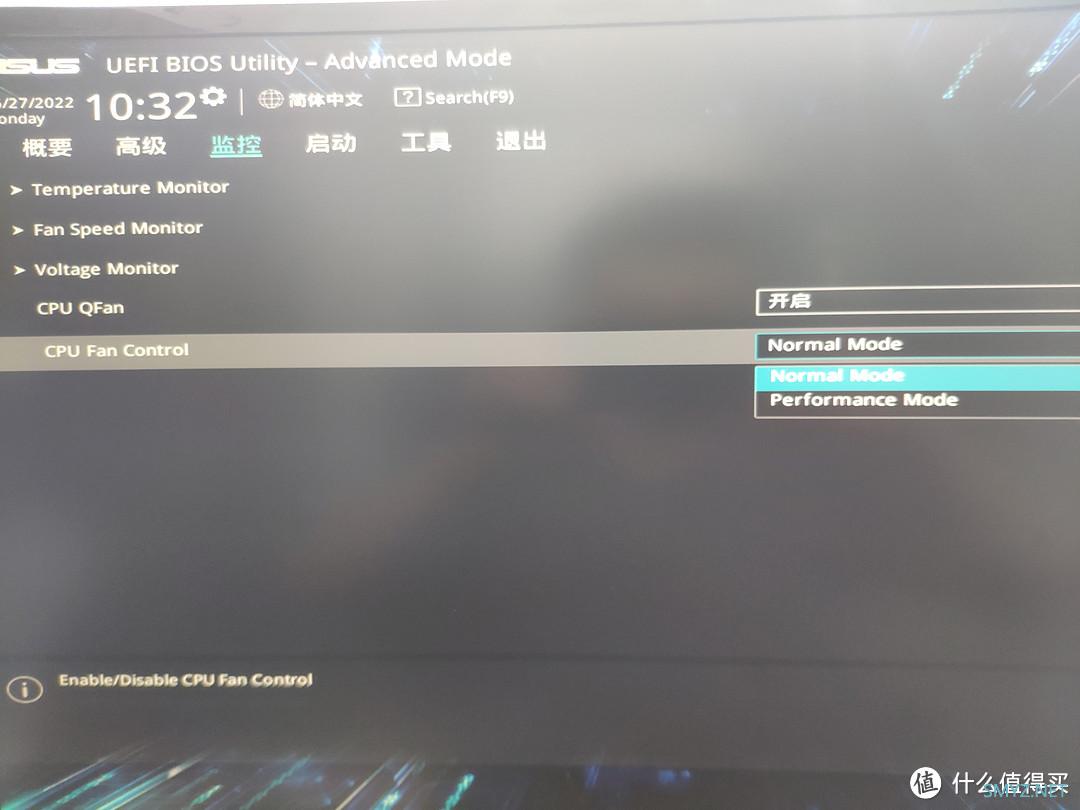

风扇策略只有两种模式，并没有自定义
BIOS基本没啥可设置选项，看看就行了

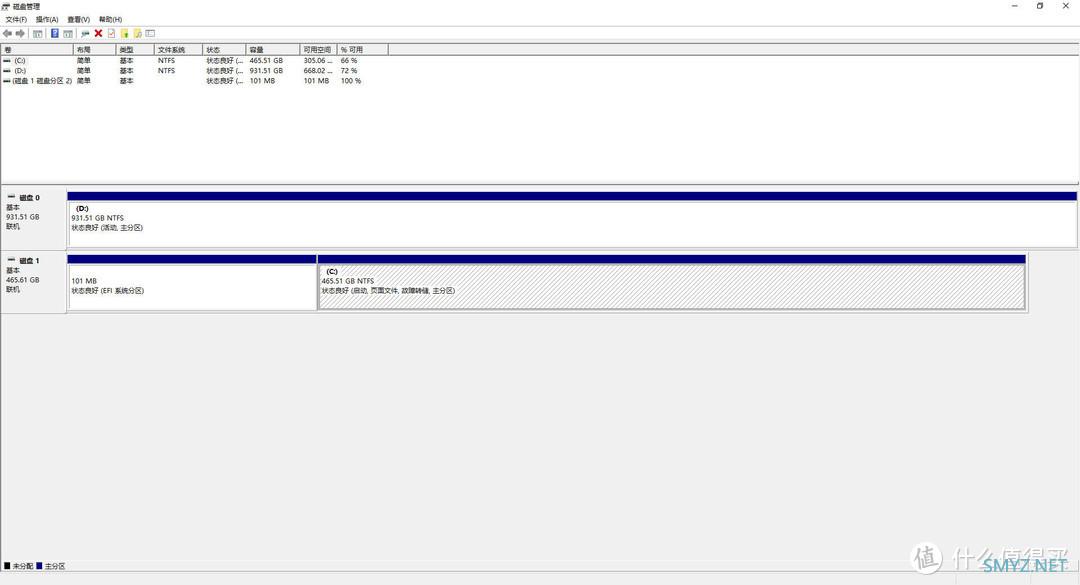

下面进系统看看，发现SATA盘确实不能识别

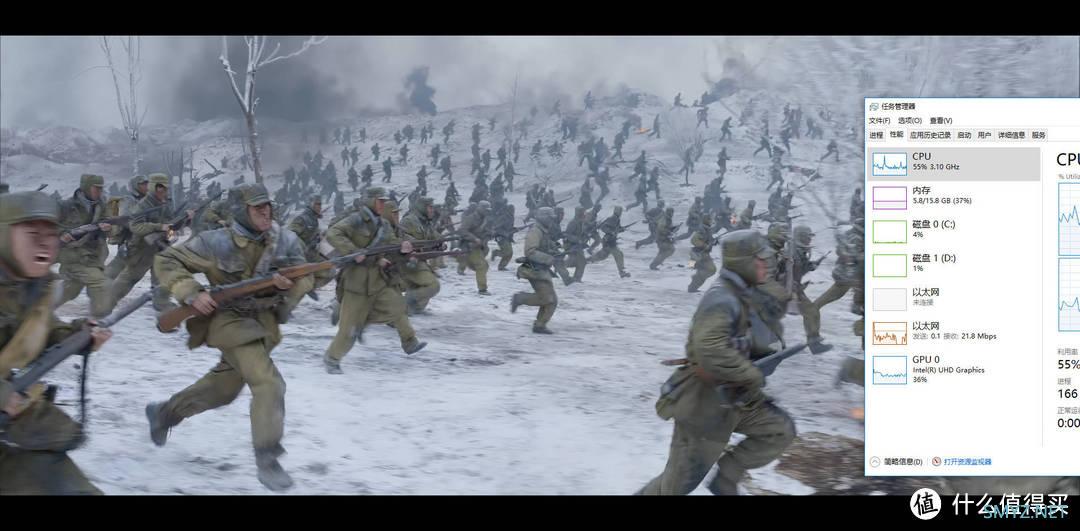

长津湖流畅播放

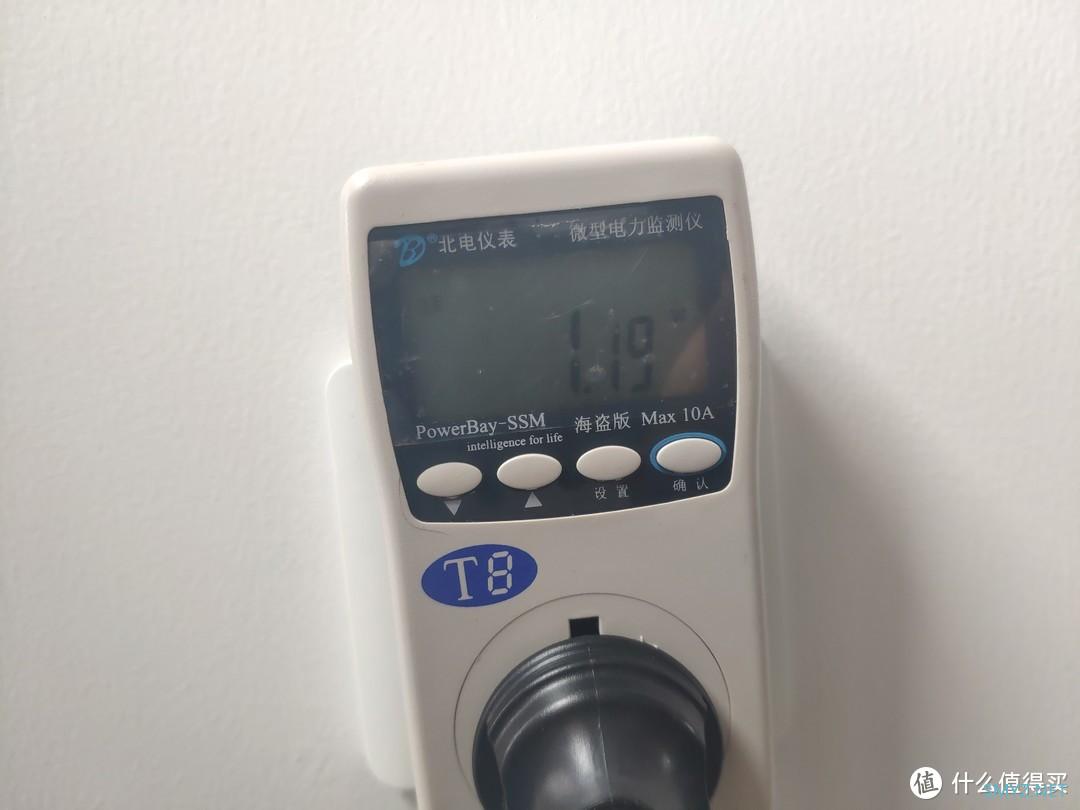

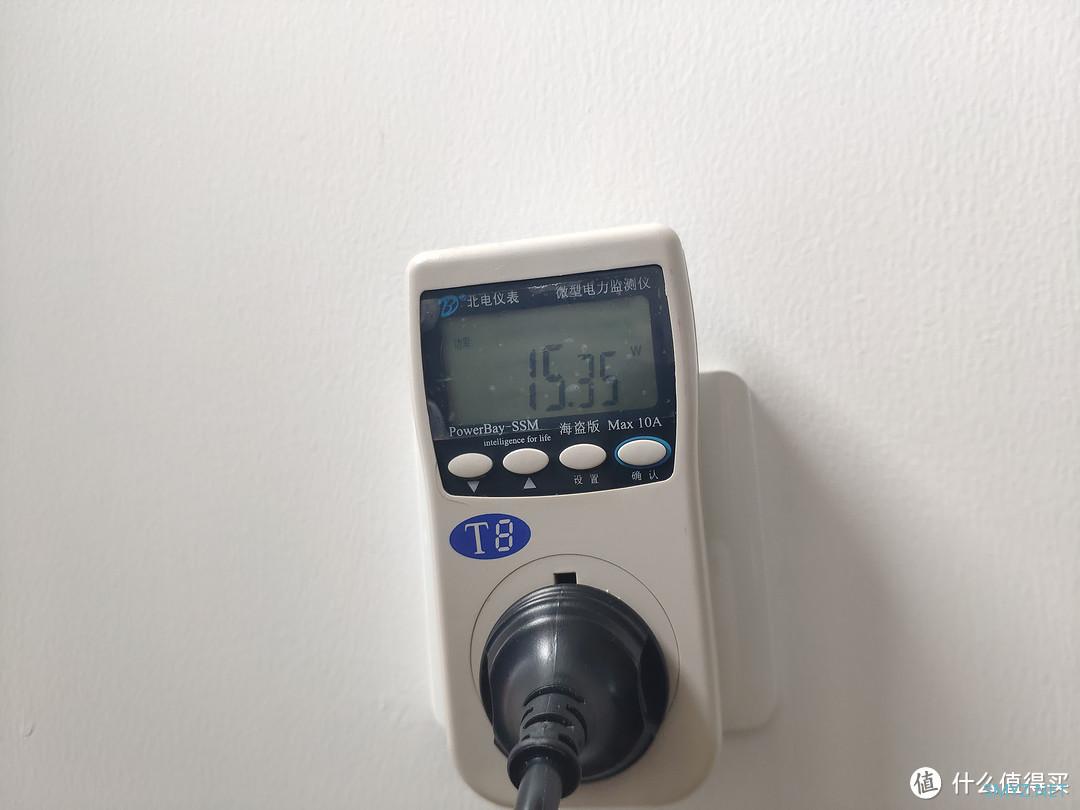

完全关机时的功耗
正常使用时的功耗

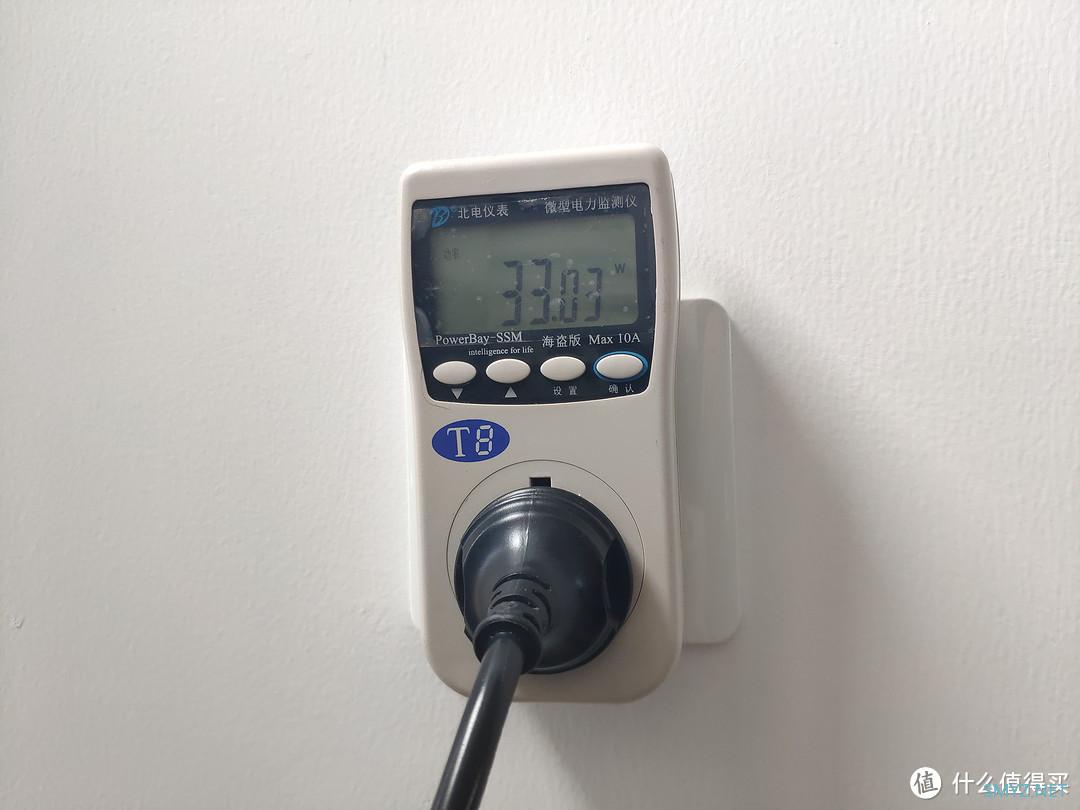

拷机满载功耗

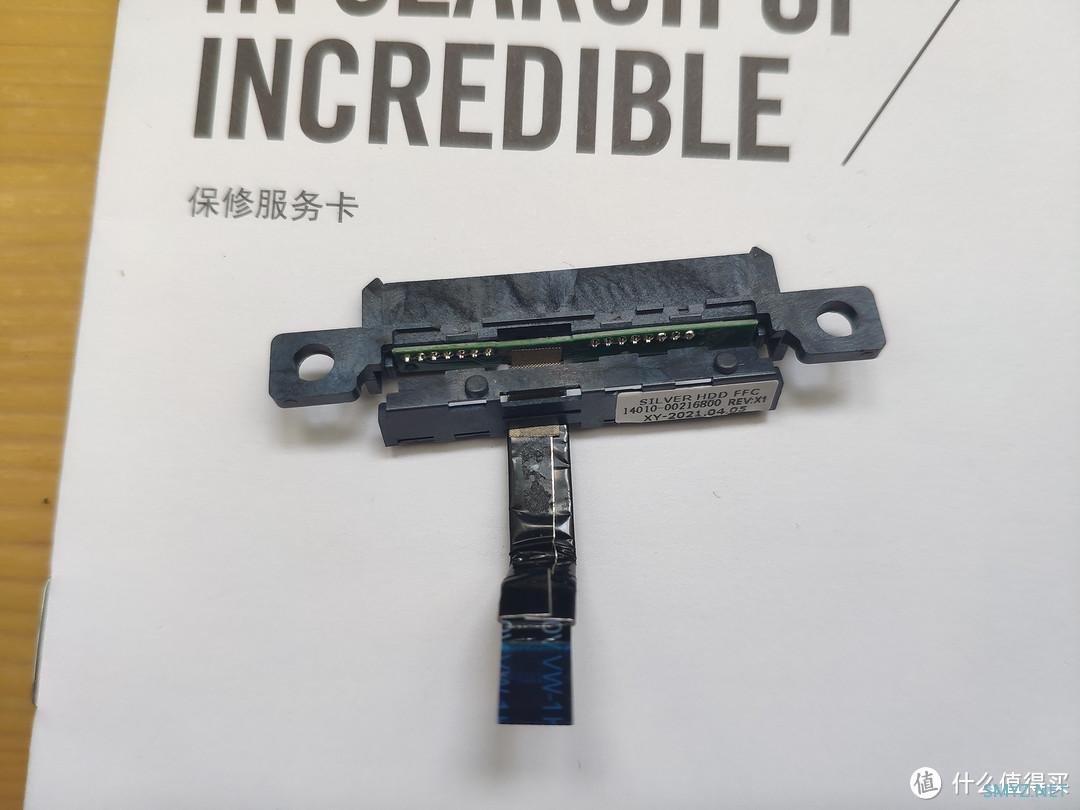

试着修复这个SATA，看了下接口处被拉毛了，估计是硬拔造成的

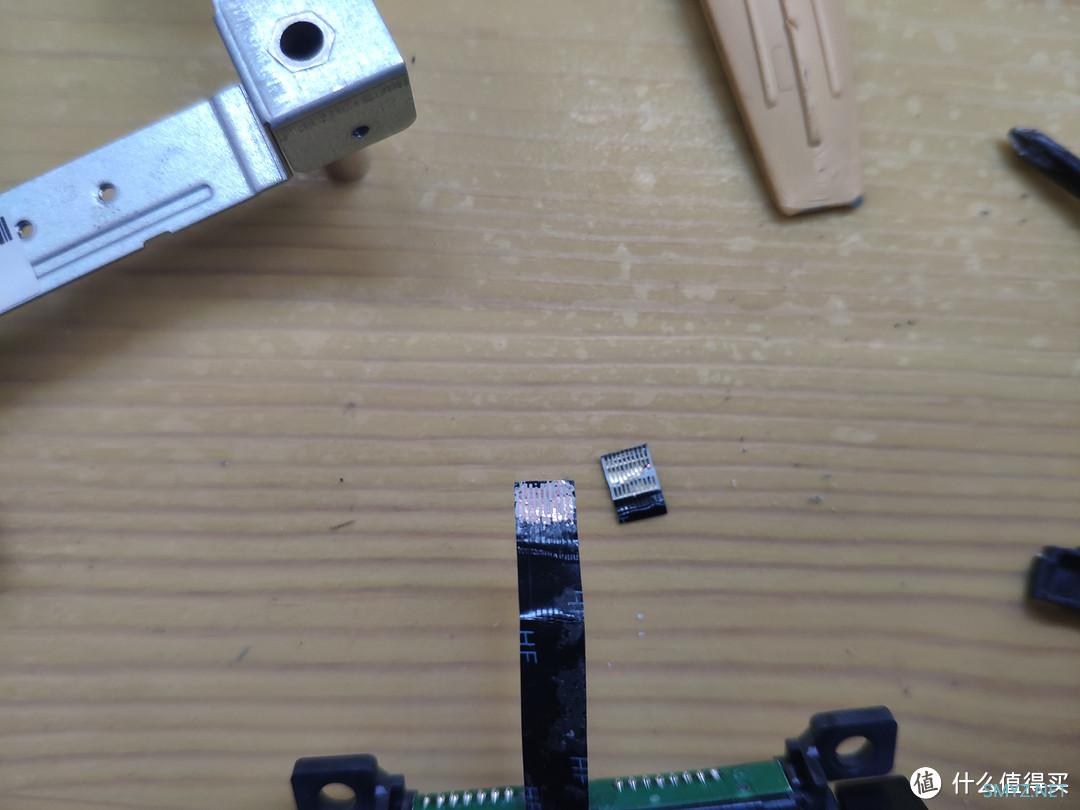

试着剪掉一截，再刮开排线，结果居然可以识别了，又是一个意外

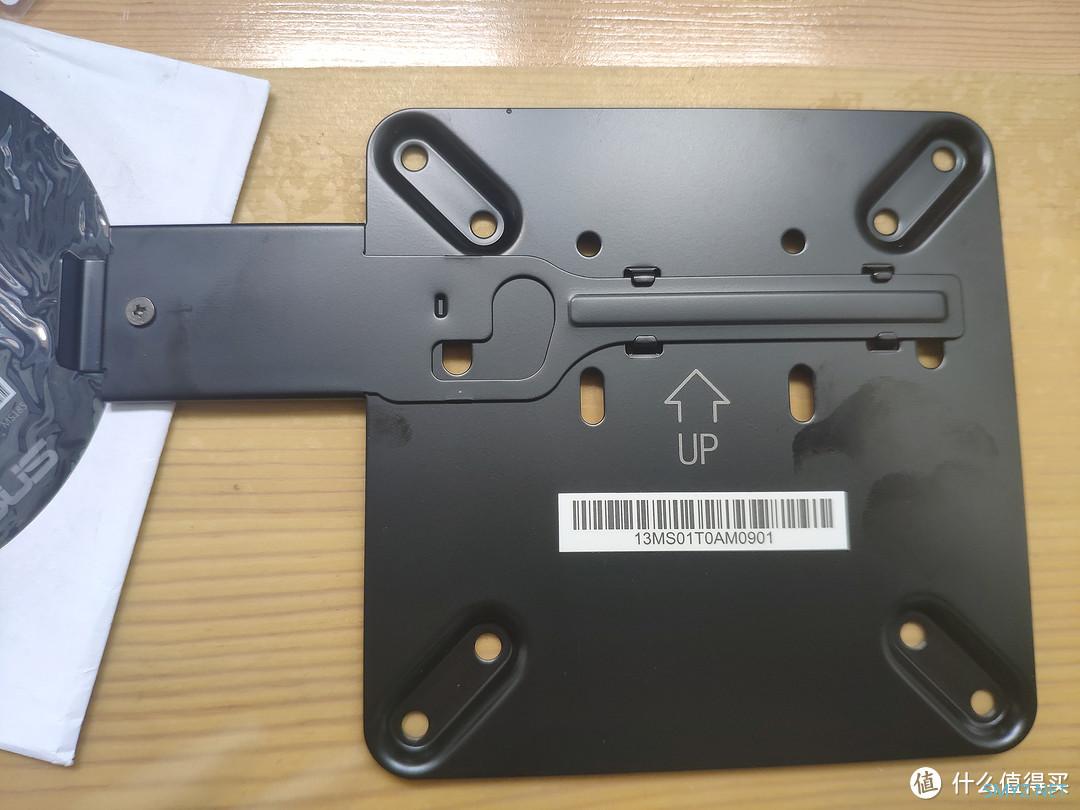

这个挂架还带锁止插片，防止意外取出掉下来
N6005功耗控制的确实不错，正常使用也就十几瓦，适合长期开机跑应用，也可以用作轻办公、上上网课之类的，小机器也足够小可以挂到屏幕后面，后面的C口支持同时供电与显示，可以减少线缆数量。只是bios风扇不能自定义，持续高负载的话还是比较吵的，正常负载时声音还可接受。

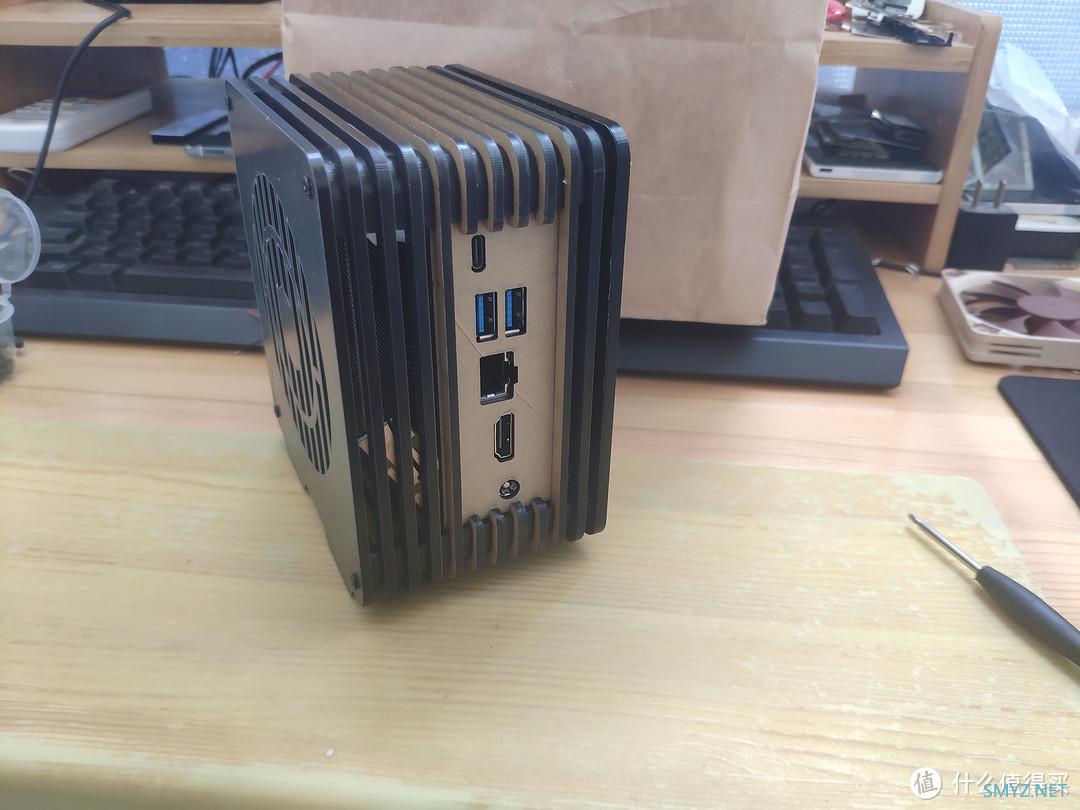

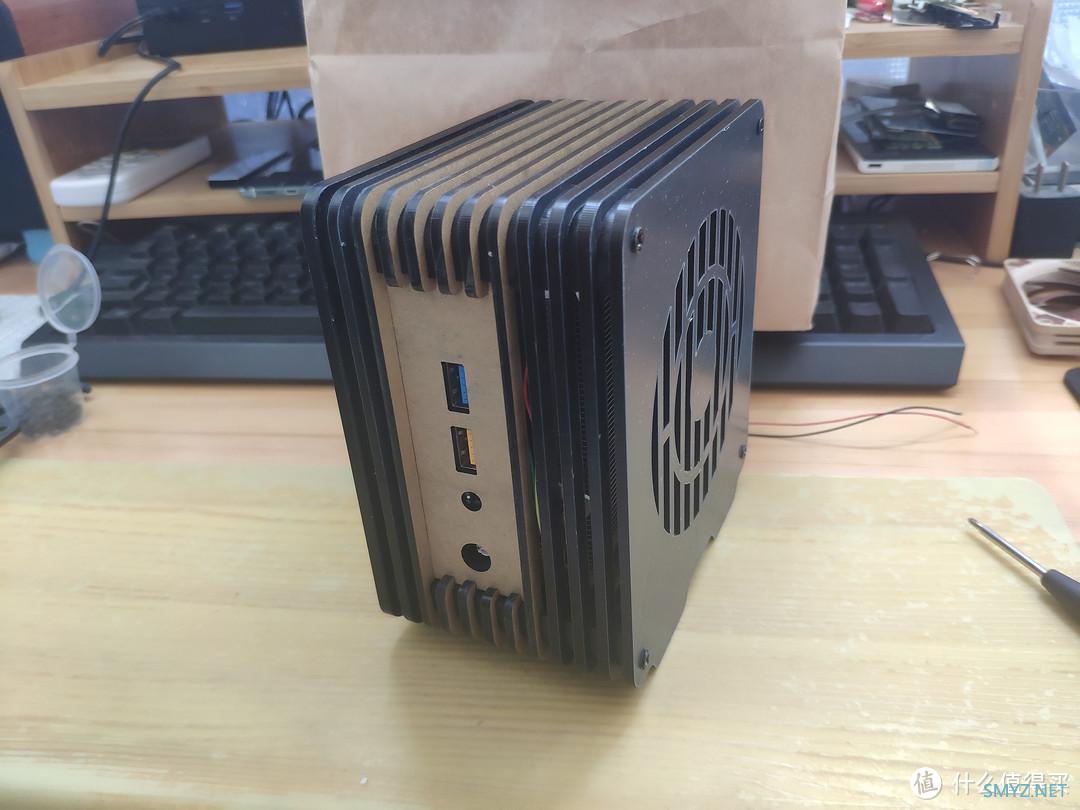

上次搞的nuc壳整的差不多了，顺便展示一下，材质为亚克力材料
nuc的贴https://post.smzdm.com/p/am8go3dk/

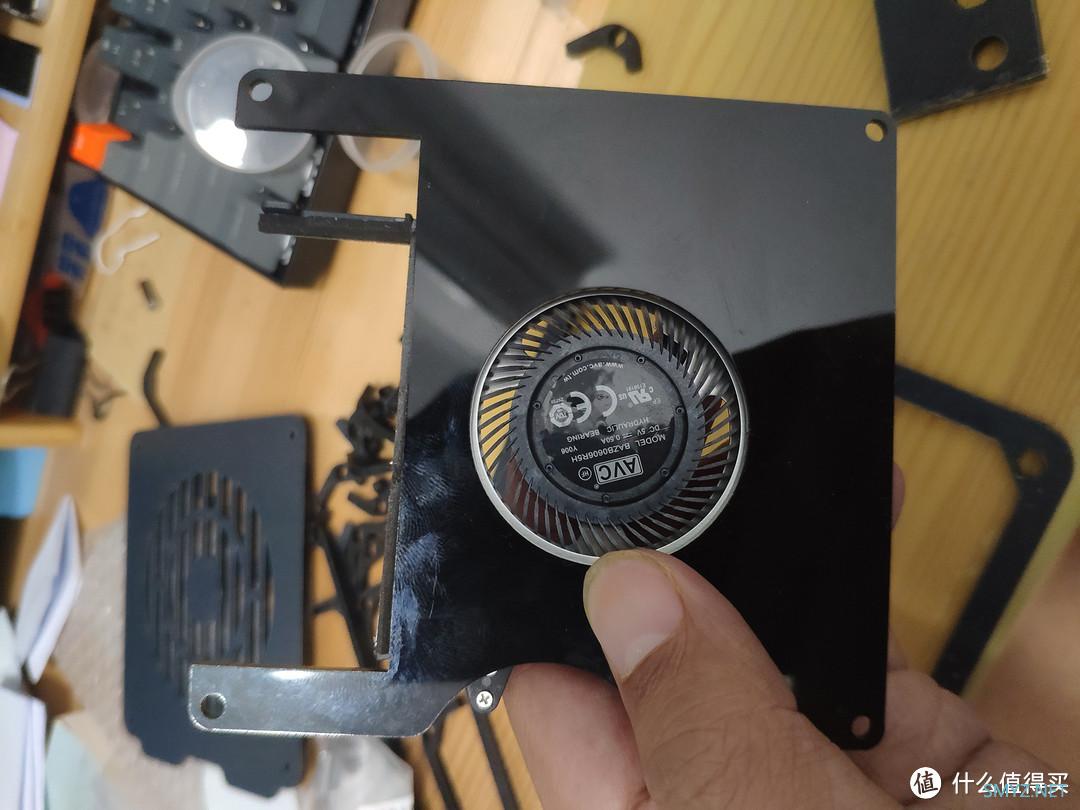

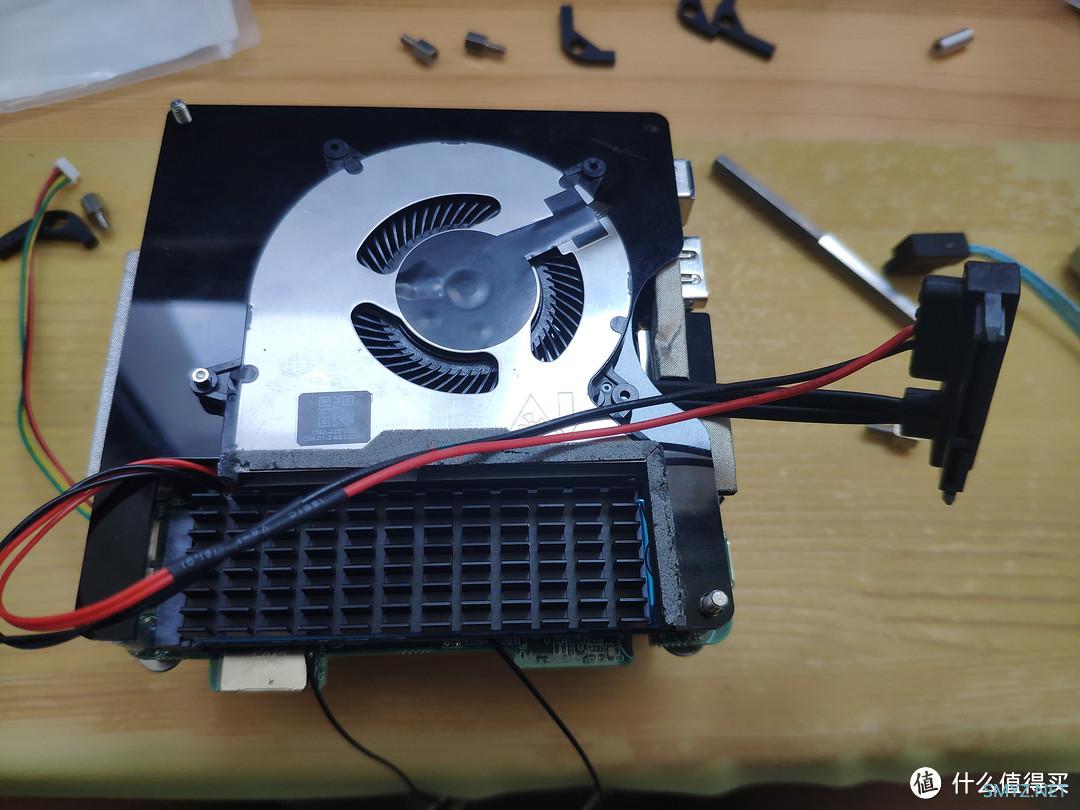

反面搞了个内置小涡扇，辅助一下内存和M2散热
