家里的马捷众筹版2.5G版本j4125当主路由兼文件服务器用了一年多，一直用挺好，单openwrt，性能够用稳定耐操。自从市面上出了n5105，心里一直痒痒的，为忍住伸向钱包的手，不断说服自己：用不上的35%cpu速度花钱，划不来啊，再说还有i225的发热麻烦，等有6网口再考虑吧，5月底在狗东上惊鸿一瞥，中意的n5105软路由居然出现了：六网卡、网卡设计到了反面、支持nvme、底板带散热孔、外壳够大，散热条件好。这下防线彻底突破，忍无可忍，无须再忍，果断下手。为了欺瞒家里那位，特意选了和前路由外观颜色完全一样的，偷偷下单发到单位。
心路历程到此结束，以下正文。在换下旧路由之前拆开新路由观察了一个白天（上班摸鱼）。总结短板如下：
1、sata线又长又粗又硬，安装sata硬盘和nvme硬盘会相互干涉；
2、网卡芯片虽然安装到了主板反面，但是没有其他散热措施，（据客服说，原本设计了铝条接触外壳，但是因为设计尺寸问题，放弃了安装）虽不至于过热断流，但尚有进步空间；
3、cpu和散热铜块间硅脂很随意的堆了稀糊一坨，想必不会用太好的硅脂，散热铜块和外壳之间的硅脂又涂太少，只有中心部位若有若无一小摊。
4、底板开了通风口，nvme散热条件肯定强于原来完全密封的闷罐，但依然有进步空间。
因为有改造前一个软路由nvme散热的经验（主要是教训），某宝下单热管，20X70铜片。热管弯曲的角度特殊，具体弯曲多少度我至今也没量过，决定自己来按需折弯压扁热管，又下单了大圣牌手动弯管器。闲鱼找个最便宜的卖家下单利民硅胶垫；主机丢进弱电箱几年都不会动，普通硅脂显然不合适，下单相变硅脂；下单mos散热片和st922导热胶；下单sata数据线。采购过程延续了一个礼拜，主要是边改边琢磨，想到哪，买到哪。

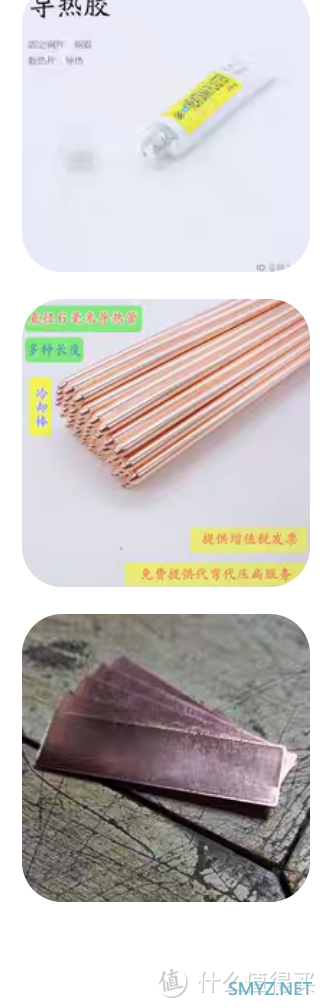

铜片热管

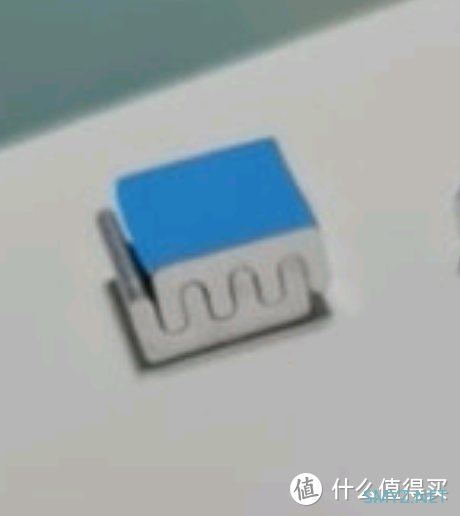

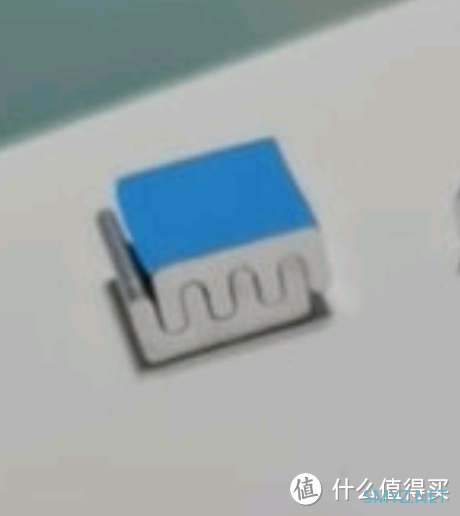

mos散热片

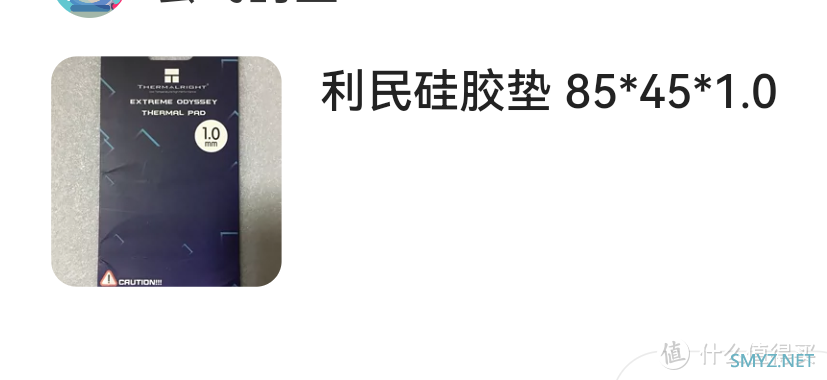

硅胶垫

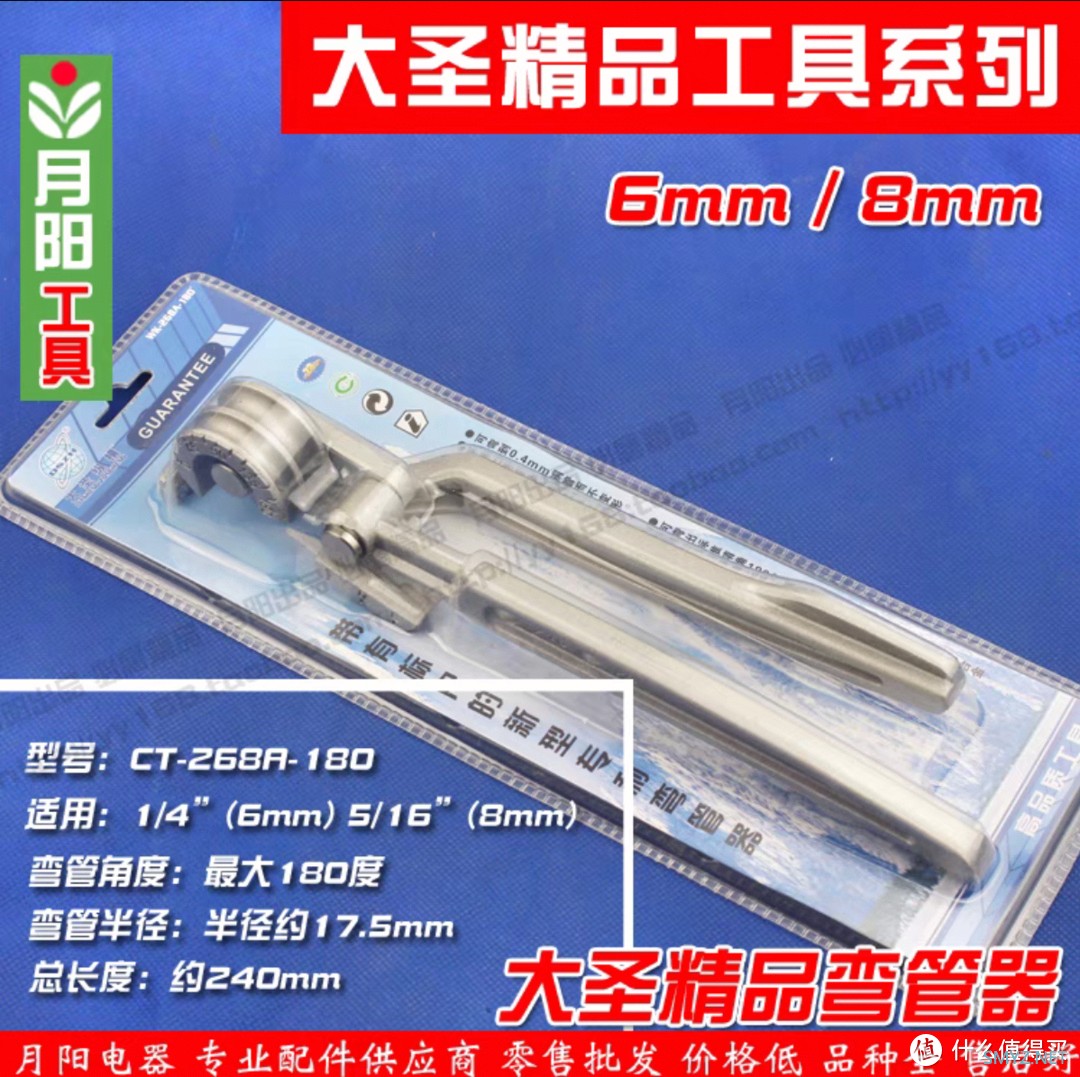

弯管器，非常好用

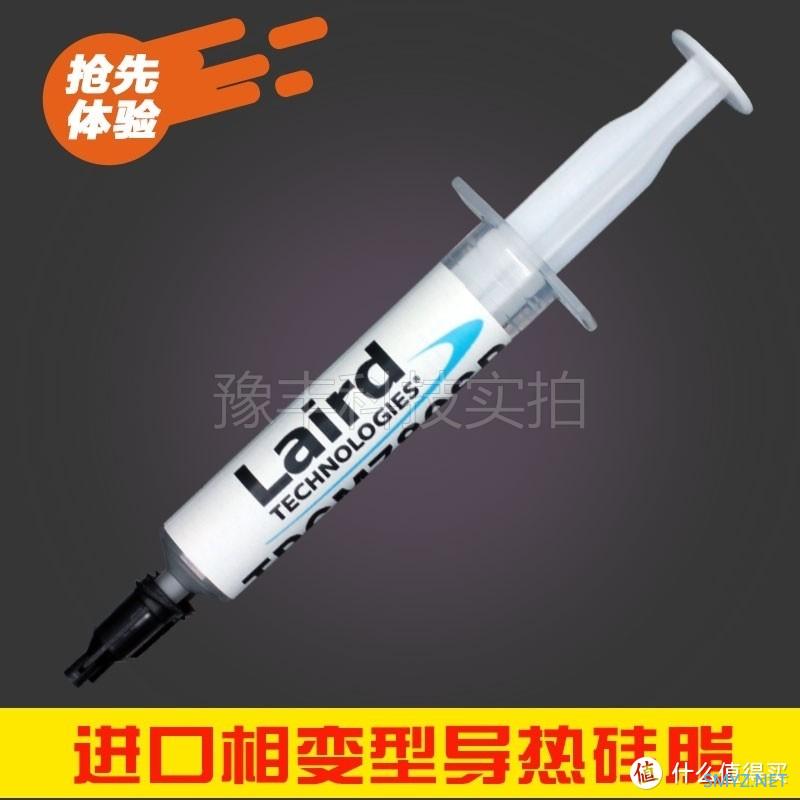

导热系数低点，但是胜在好涂，貌似也不影响散热
从原主机拆出32g傲腾，内存条（可见原来上一版的nvme散热低劣手艺）。

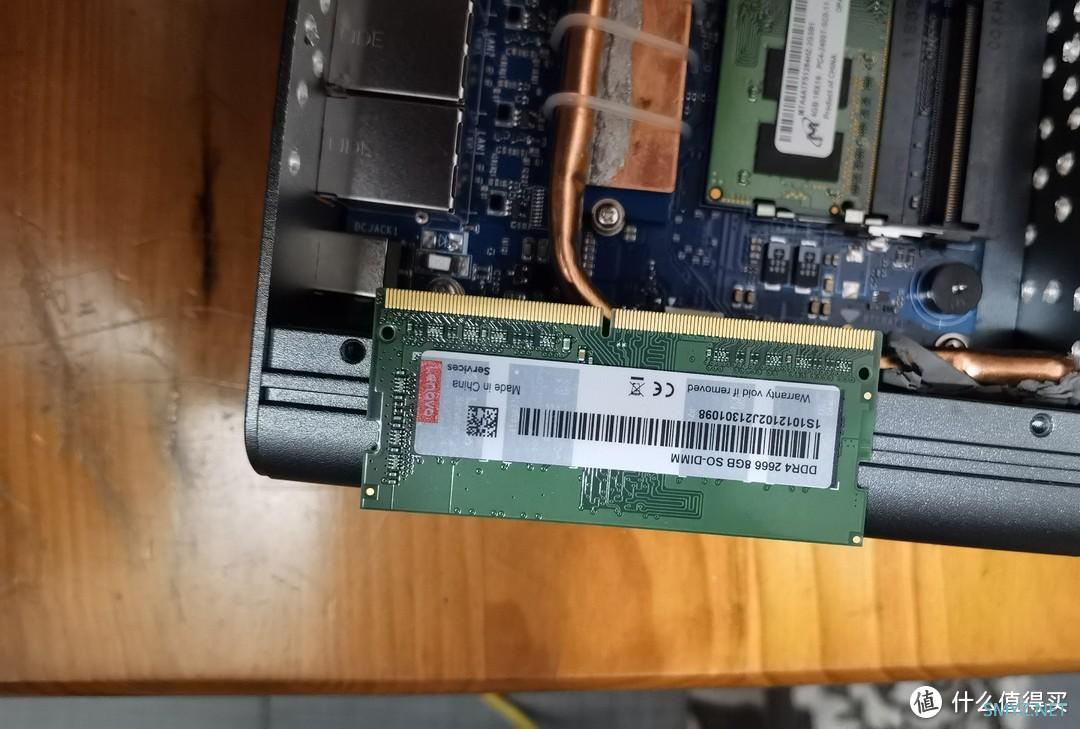

内存，背景是卖家折弯本人焊接的nvme散热

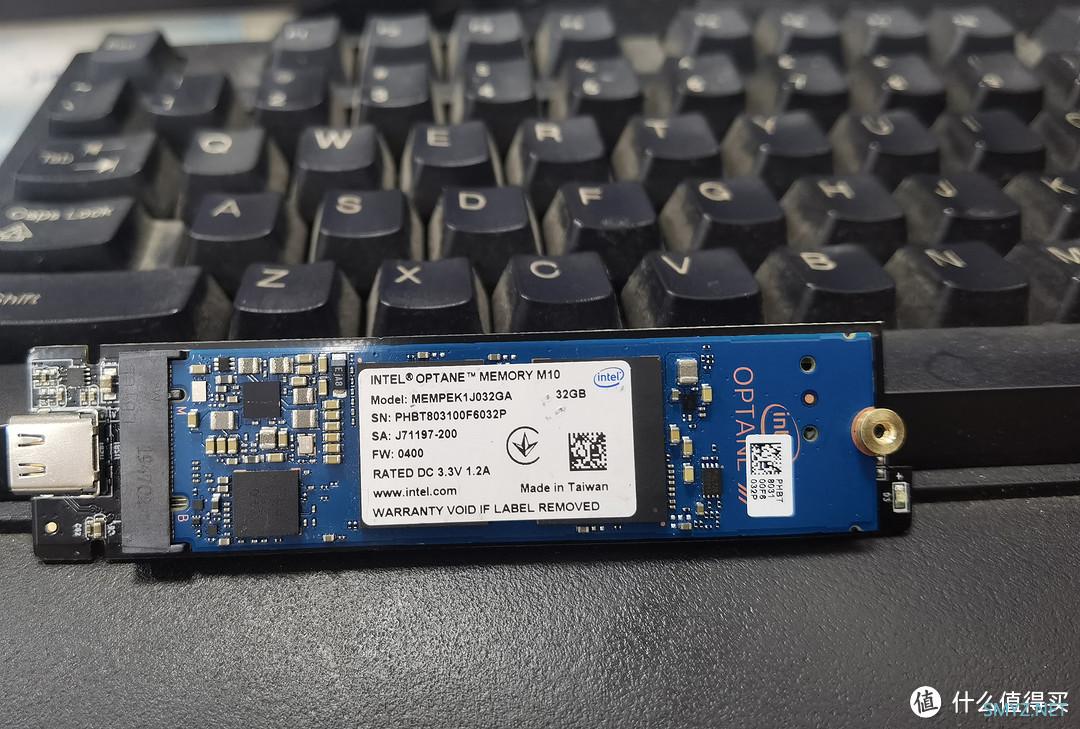

32g傲腾
然后一顿操作（操作过程没想到拍照）两个mos散热片面对面插交叉涂上导热胶黏在一起，粘到i225芯片上，然后清理干净朝上一面的双面胶，贴上一张0.5mm导热贴。清理cpu和铜块两面的出厂硅脂，涂上新买的硅脂。然后弯热管，压扁，煤气灶焊接铜片一气呵成。（火候掌握差点，压扁的热管有些膨胀）就是有一点疑问：为什么加热后变成了亮色，莫非铜不纯？尺寸掌握刚刚好，在热管与外壳接触面也涂上硅脂（这个硅脂相当好涂，强烈推荐）。sata口和热管之间塞入一个硅胶圈，利用弹性压紧热管。改造了sata电源线，终极版软路由搬进了小别墅（小别墅改造了温控电路和7cm风扇，）45度风扇低速启动，55度全速，40度停机。cpu温度控制到了高负荷47度以下，待机40度以下，傲腾温度低于44度。收工！
网卡散热 7X7X3mm，尺寸刚刚好
最终安装放进弱电箱完工。
网卡辗转接触外壳散热

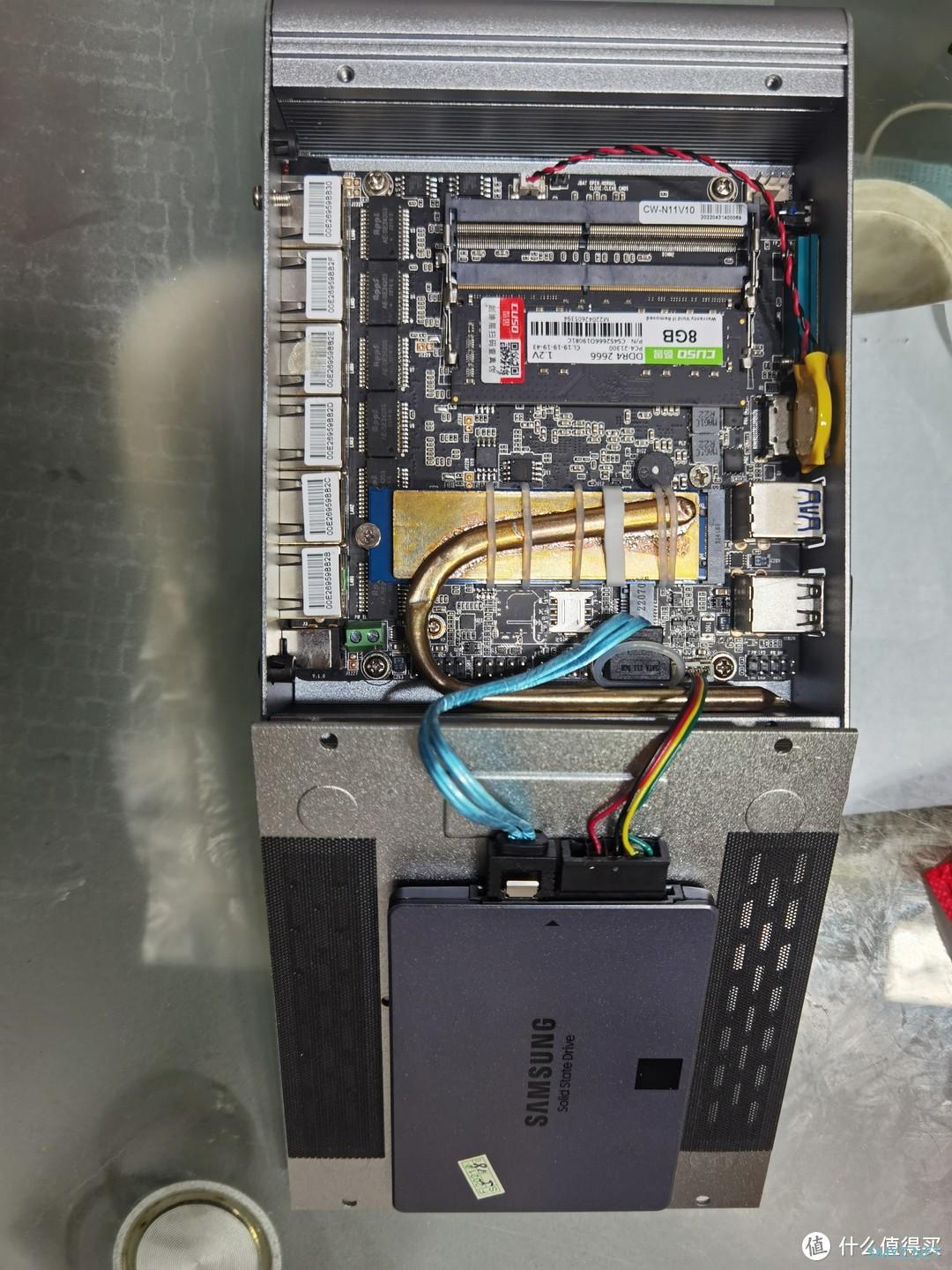

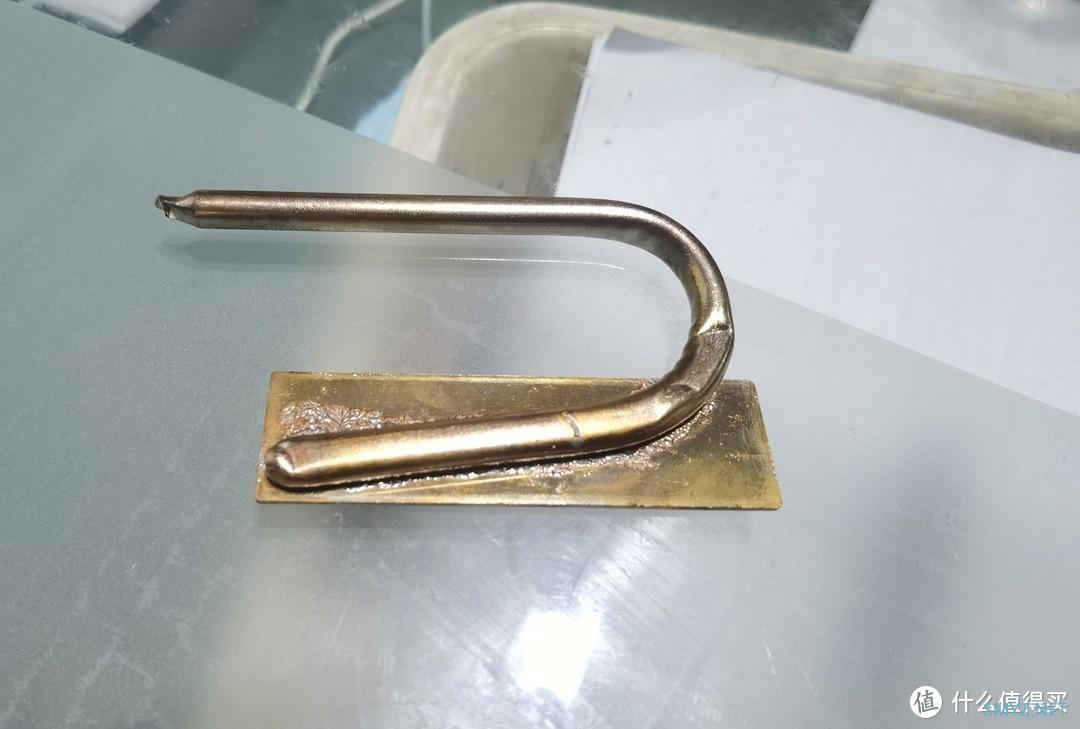

diy的nvme热管散热片

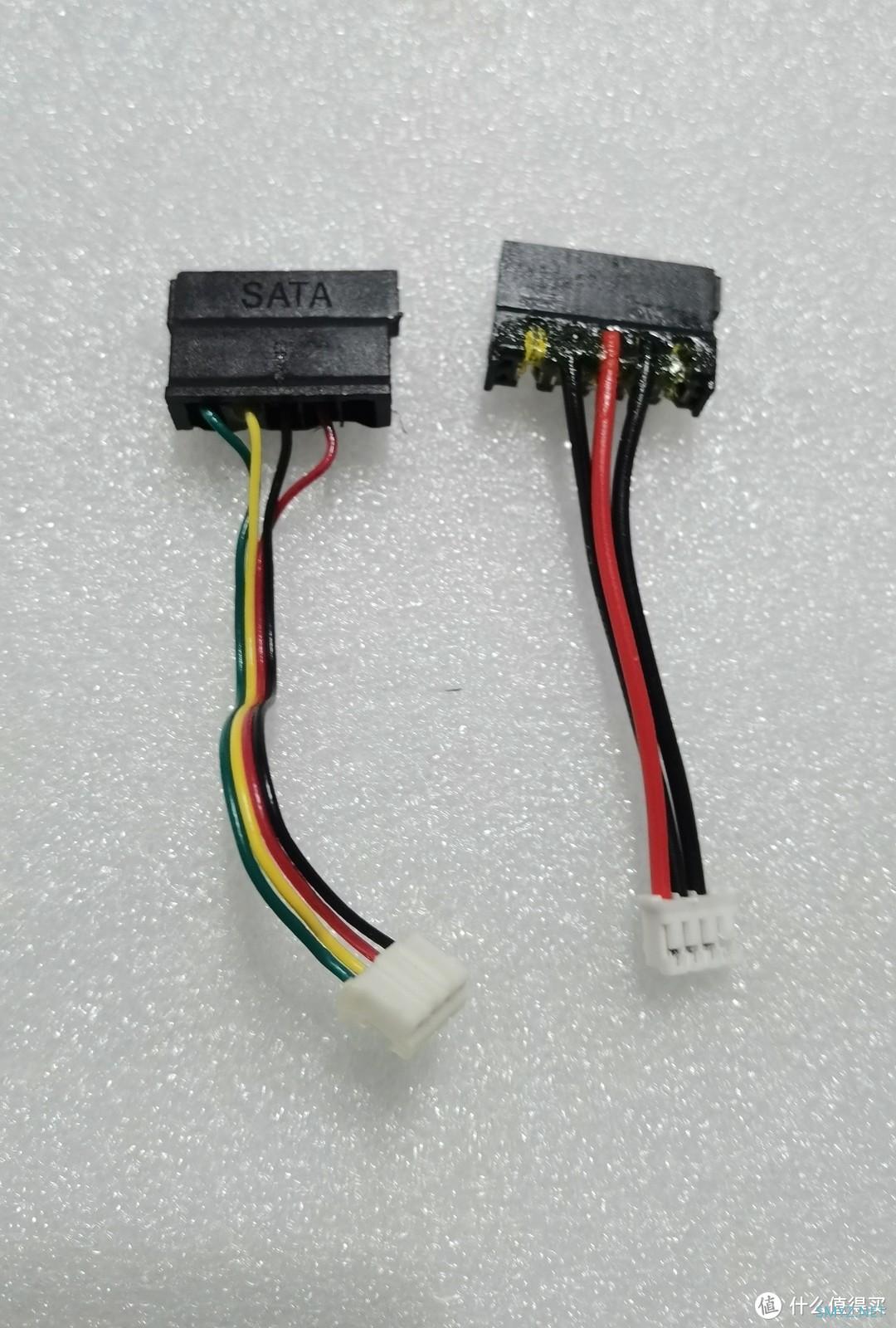

diy的sata电源线

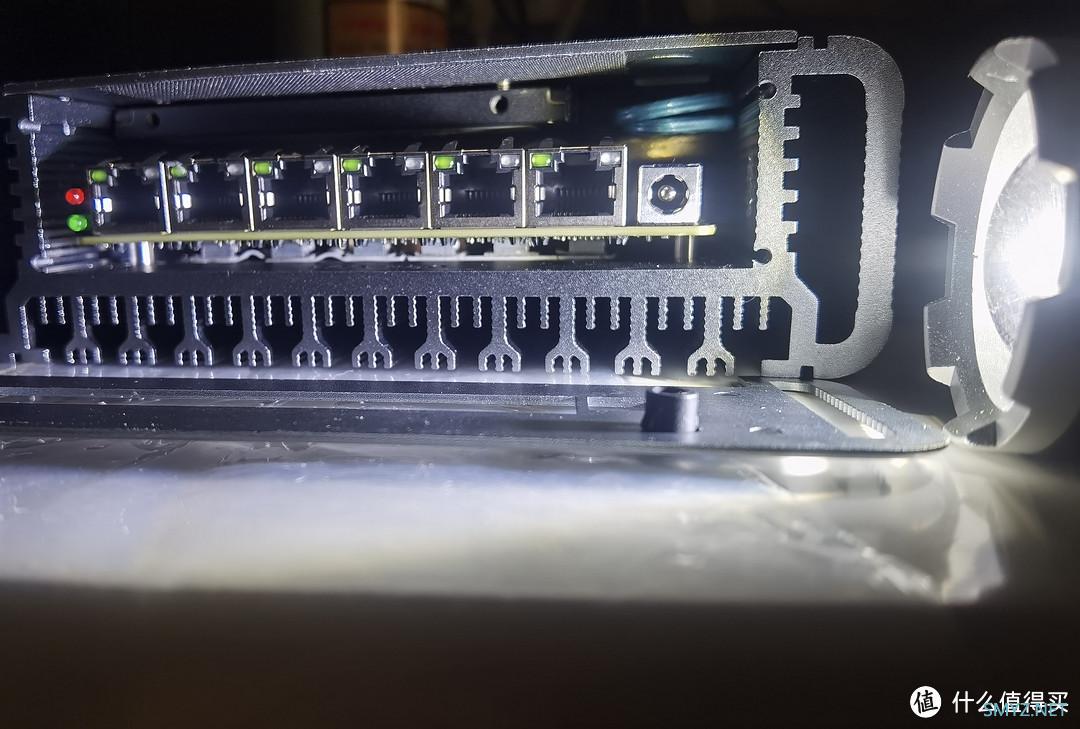

成品

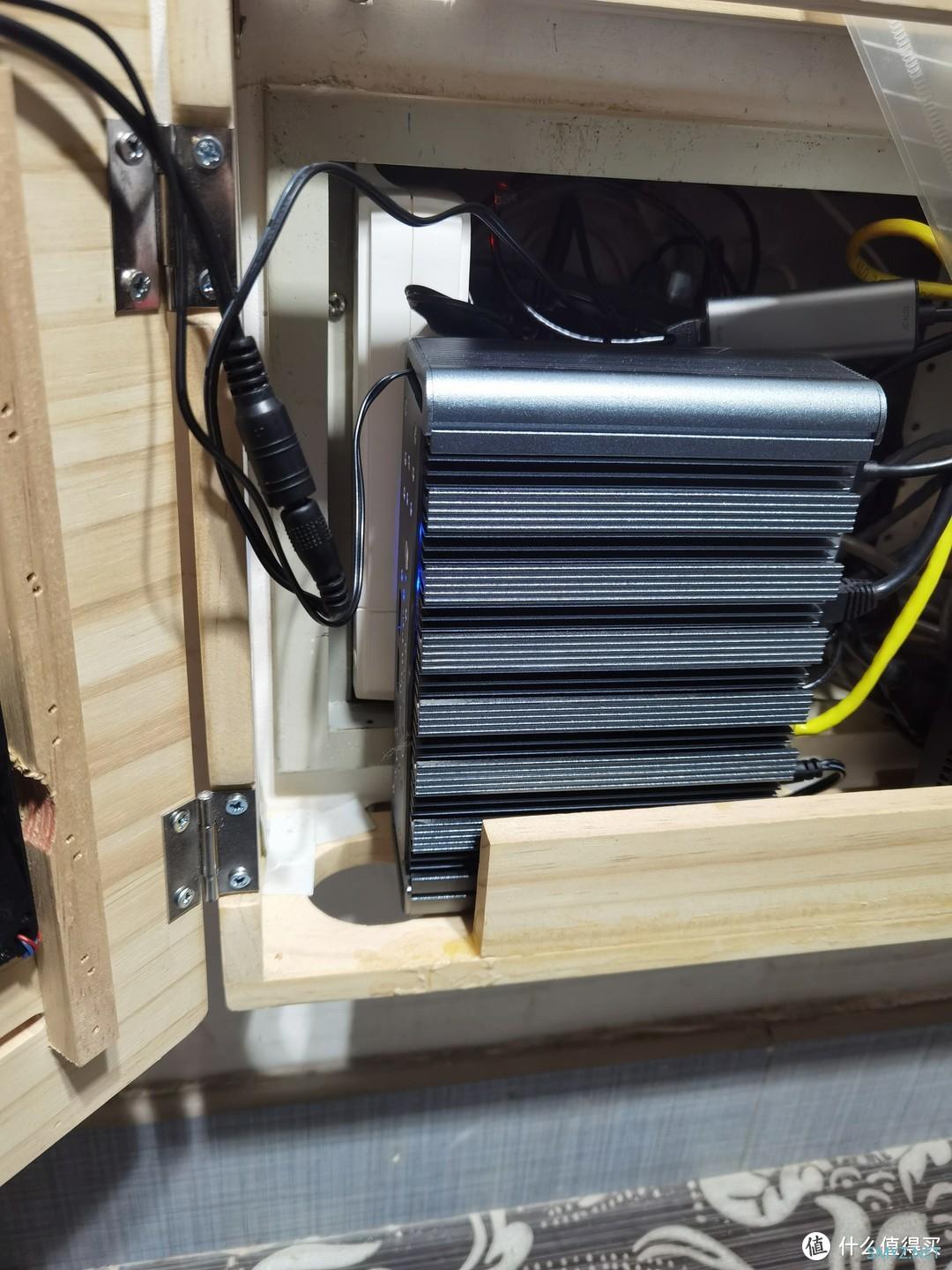

入住弱电箱

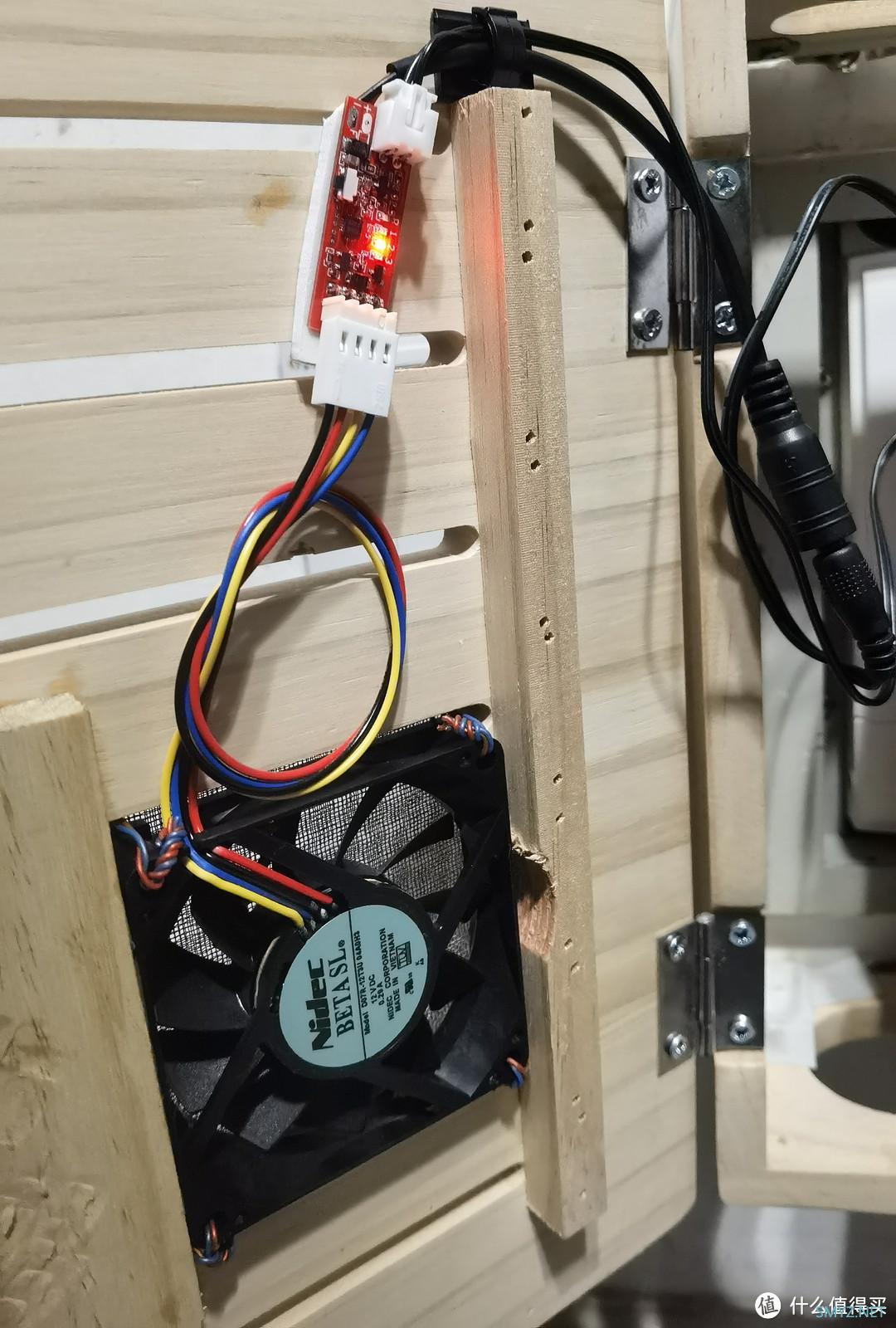

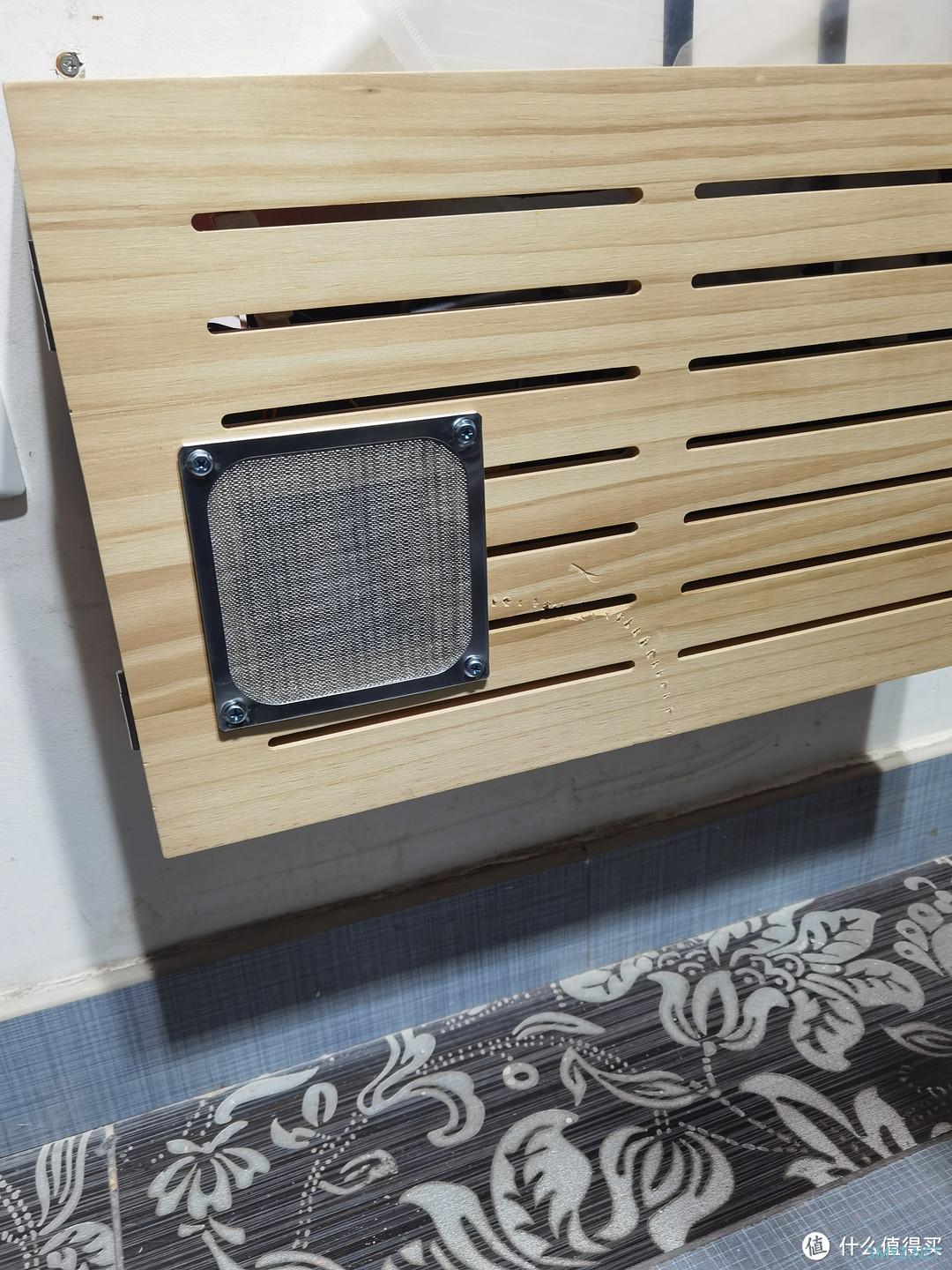

弱电箱散热

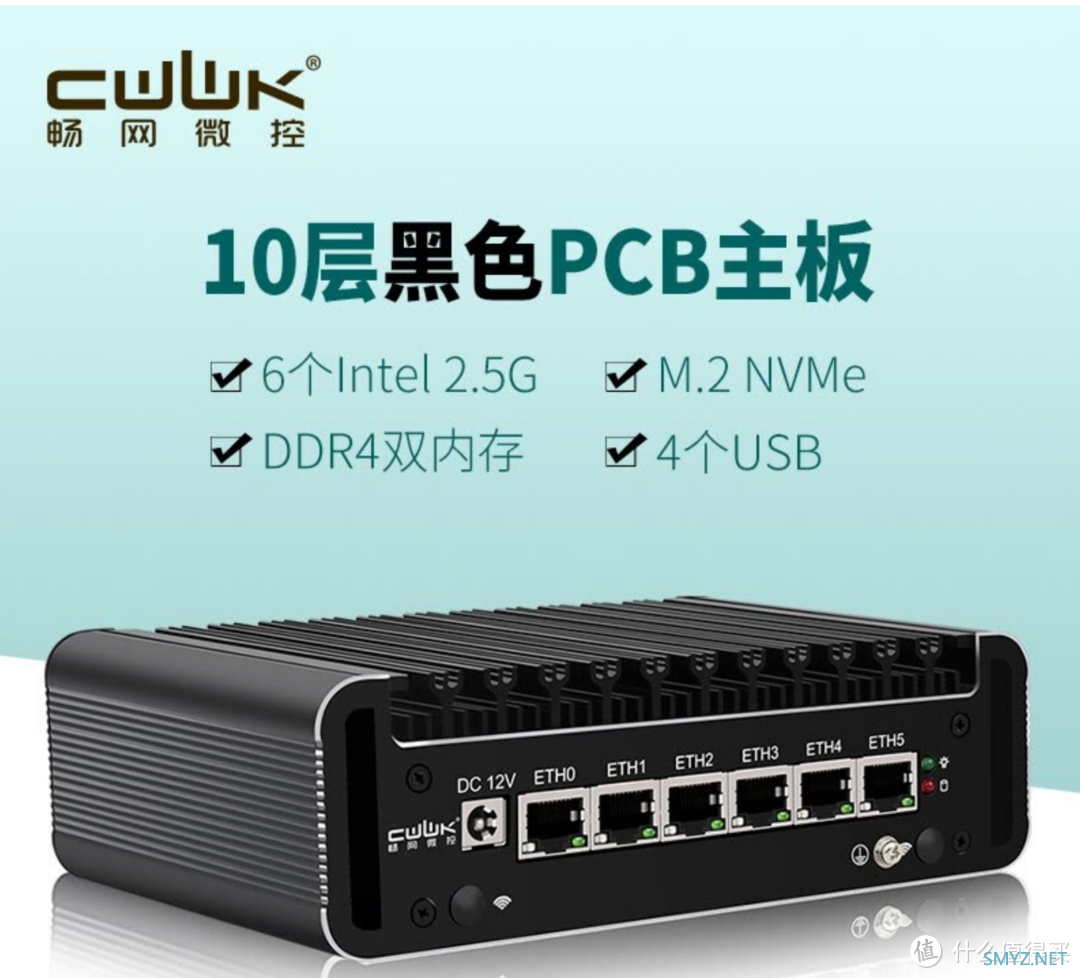

外观
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
