楼主是一名年过不惑的diyer，记得最初玩电脑的时候就是1997读书的时候玩的dos系统，时过境迁，转眼间就是两个孩子的父亲，天天围绕着孩子转，不过在闲暇之余仍然保持着自己的一点小爱好——玩玩电脑、看看电影，这就离不开nas了。说到nas，自己在心中还是有点小小遗憾在2016年左右，没有去德亚或cu家花不到1400元买台gen8，后面就一头栽进了自己折腾nas系列的深坑，从此一发不可收拾。说了这么多总而言之就是，楼主是一个普通的diy玩家，一个爱折腾的老鸟而已，不是什么出名的博主或者谁的托，没有什么团队，这几天全靠自己一个人拆了安、安了拆（幸好还有一群热心的群友在后面出谋划策解决不少的问题），老腰都快折了，真是不易，评测内容讲究真实、公平、公正，如有不妥，勿喷。 说起来，适逢去年chia币矿难，方有便宜又大碗的硬盘可以捡。这样一来，原来的4盘位nas机箱就不够用了。楼主自去年底一直在注意8盘位的nas机箱，从之前的银欣DS380到Tank的6盘位再到托普龙8盘位大铁皮以及散热翻车的违章建筑—宝藏盒，总感觉没有一个满意的，期待有更全面更好看的箱子出现。偶然有一天在chh论坛上看到了群主的s18的8盘位机箱感觉还不错，就一直跟着群主的脚步，等来了他另起炉灶搞的半人马座nas机箱，好在楼主折腾了这么多年，家里nas设备和硬盘比较多，有幸被群主选中了作为群内内测的玩家，所以才有了今天的这篇测试文章（否则，以楼主的惰性，估计一年半载都难得写出来）。
正文部分
恰好在五一放假前，机箱快递送到，因家中有事，没有当天开箱，直到第二天晚上才有空打开机箱。开箱后，拿出来放在桌面上，第一眼感觉，这竟然是nas机箱的错愕感，随后，产生了这确实是我想要的机箱的感觉。这款机箱是一款具有较好兼容度的nas机箱，机箱可见正面、顶面及左右侧面均采用3mm厚的铝镁合金制造，其余两面以及金属框架采用1.5mm厚的冷轧钢板，机箱整体尺寸为337×277×228mm（W × D × H）。机箱采用上下两层结构，上层是主板层，下层是硬盘及电源层，采用8643背板。前面板采用CNC工艺大斜面开口，可安装ITX、mATX、ATX主板，SFX/SFX-L电源。支持7条pci插槽，最大支支持240mm长的显卡， CPU可安装70mm内下压式散热器。装机方面，硬件方面利用的是旧的主力机intel 5代I7平台，主板是华硕的x99-a-usb3.1，显卡是技嘉的gtx1050双槽半高显卡，据说可以魔改成单槽半高显卡，存储硬盘采用西数hc550 16t和希捷x16 16T硬盘搭配，内存采用Geil DDR4，电源是银欣SF450-g，风冷散热器满足机箱7cm散热器的限制，选择了利民的下压式AXP100（58mm高）。
硬件配置清单：
CPU：intel i7-5820k
主板：Asus x99-a-usb3.1(ATX)
显卡：Giga Gtx1050-2G
内存： Geil ddr4 8G ×2
SSD： SanDisk Ultra Plus 128g
电源：SilverStone St45sf-G
散热：Thermalright AXP100
上层机箱风扇：Nidec-8015×3
下层机箱风扇：Delta Ak-12B-W×2
机箱：Centaurus
8643双头线：一根37厘米双弯头，一根50厘米双直头，均为正品服务器拆机线。
存储硬盘：hc550 16T×7+ x16 16T×1（后被HGST SAS 8T代替）
一、开箱展示

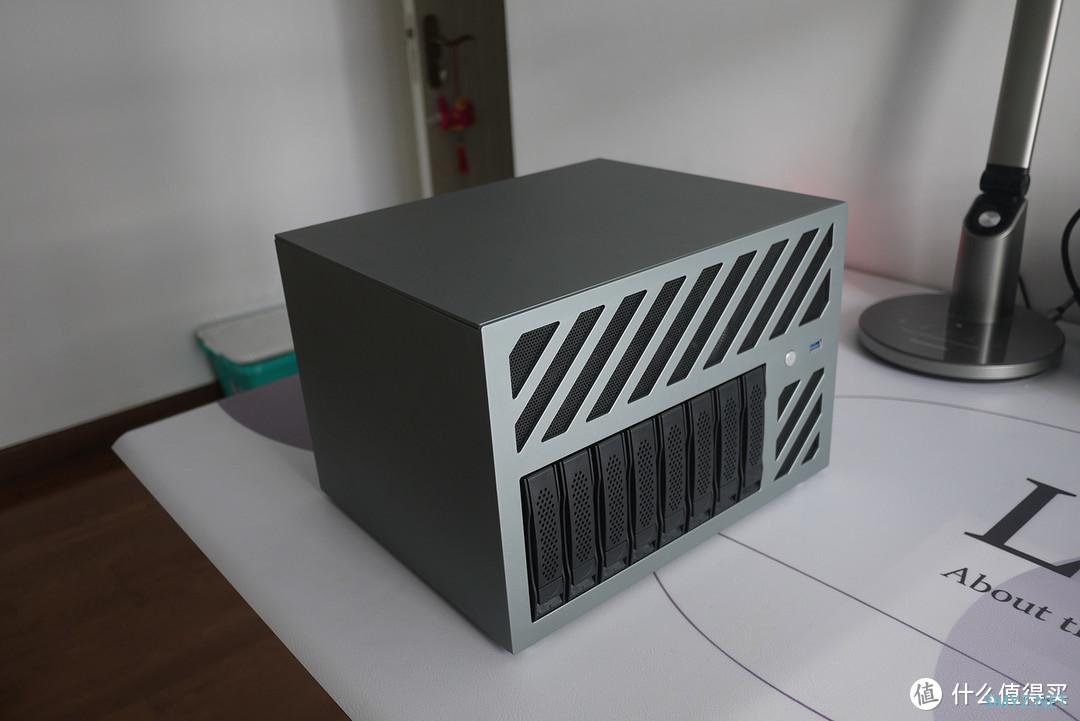

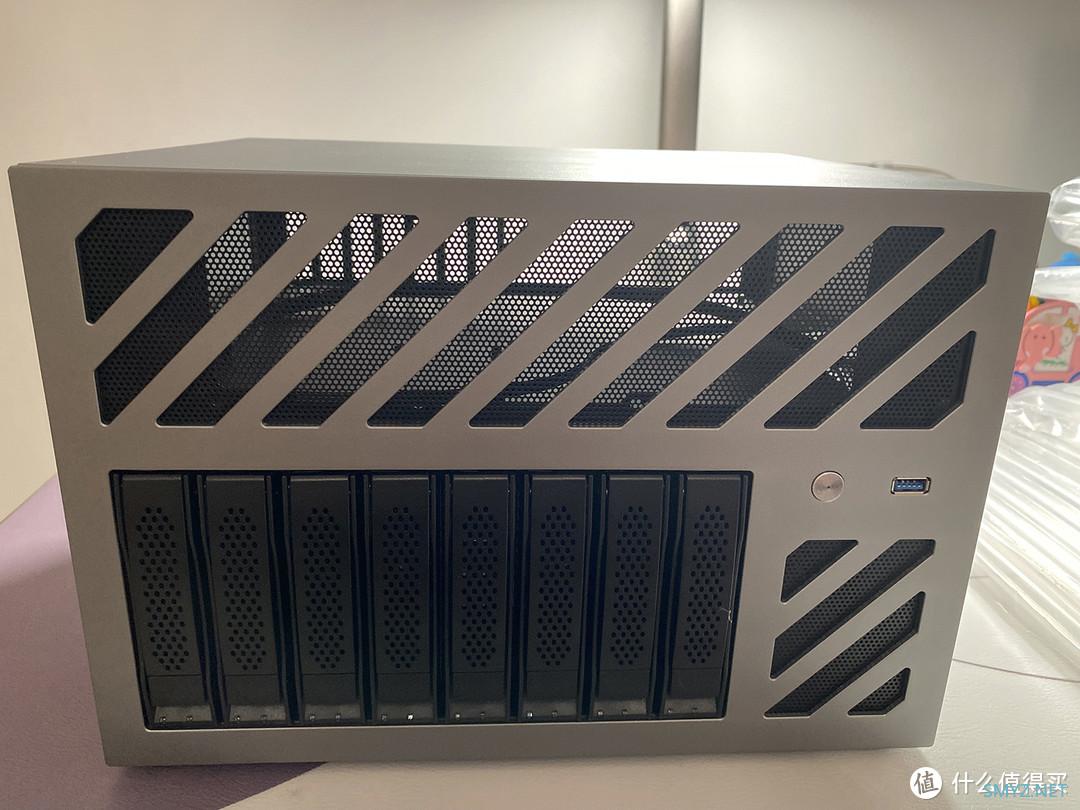

正面采用大斜纹cnc开槽，散热效果好，简约大气。（晚上开箱，在灯光下随手用iphone拍的见谅）

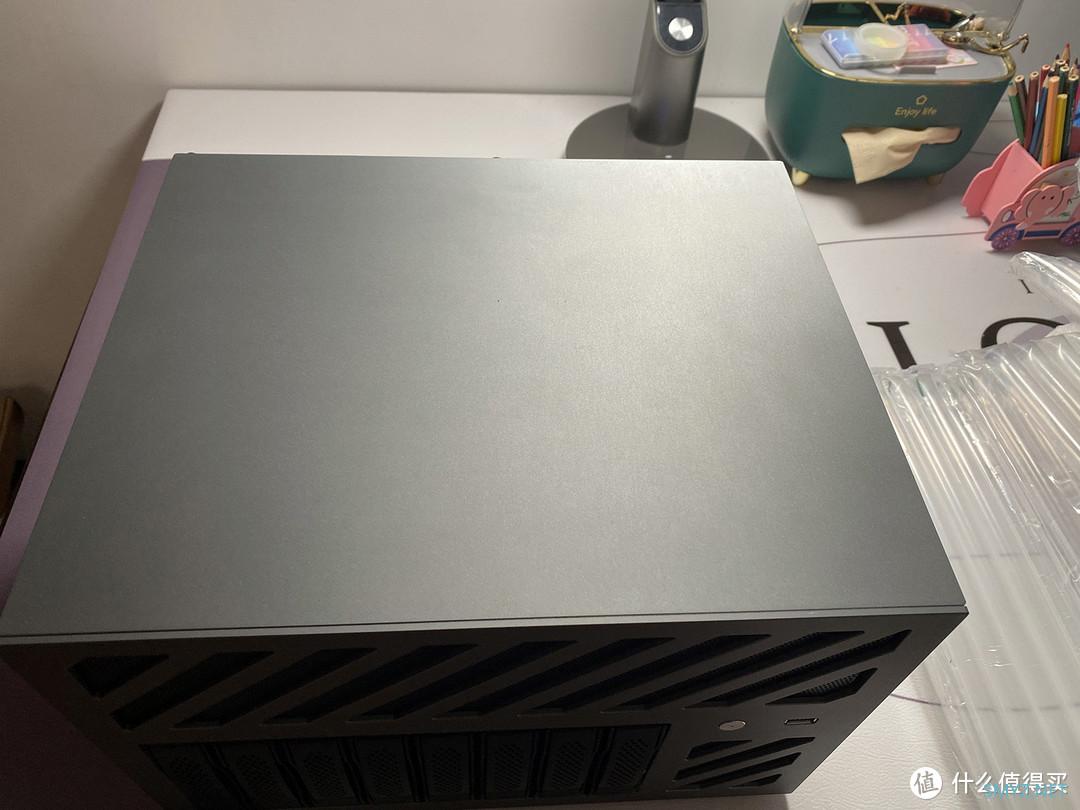

顶面铝合金面板采用喷砂工艺，满满的金属质感映入眼帘，楼主喜欢轻轻抚摸这面板。
侧面铝合金面板采用上下推拉式，可以向上推开，取下面板，方便装机。

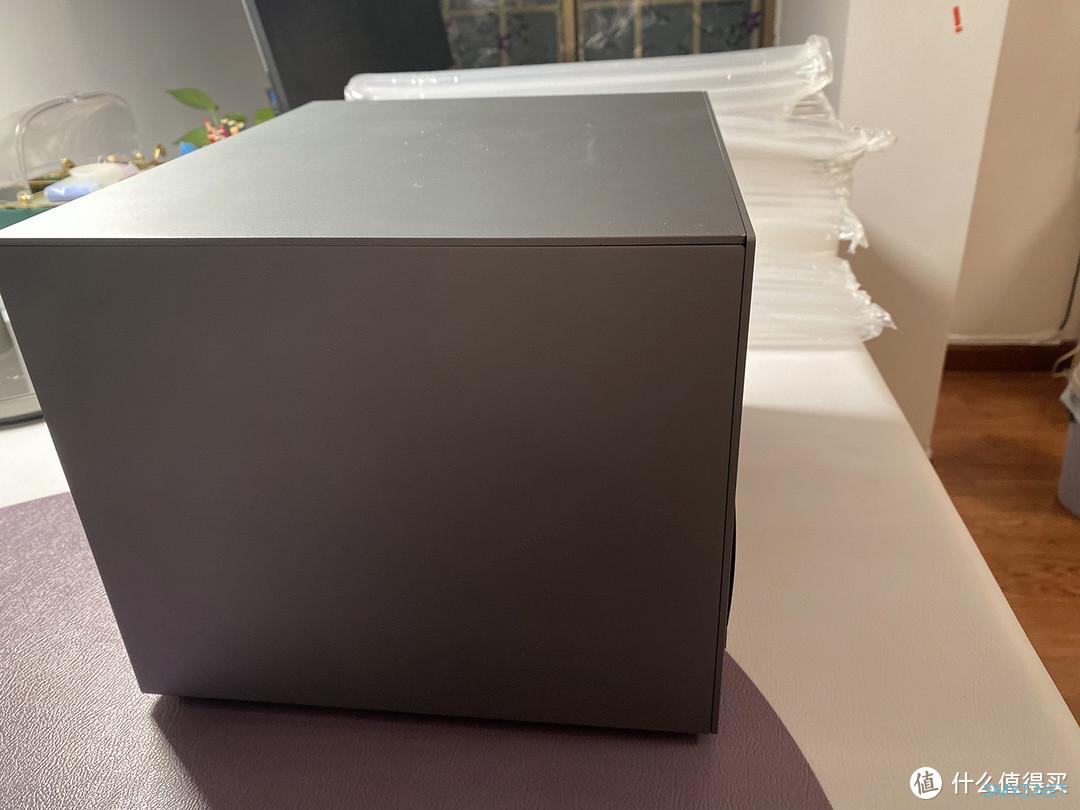

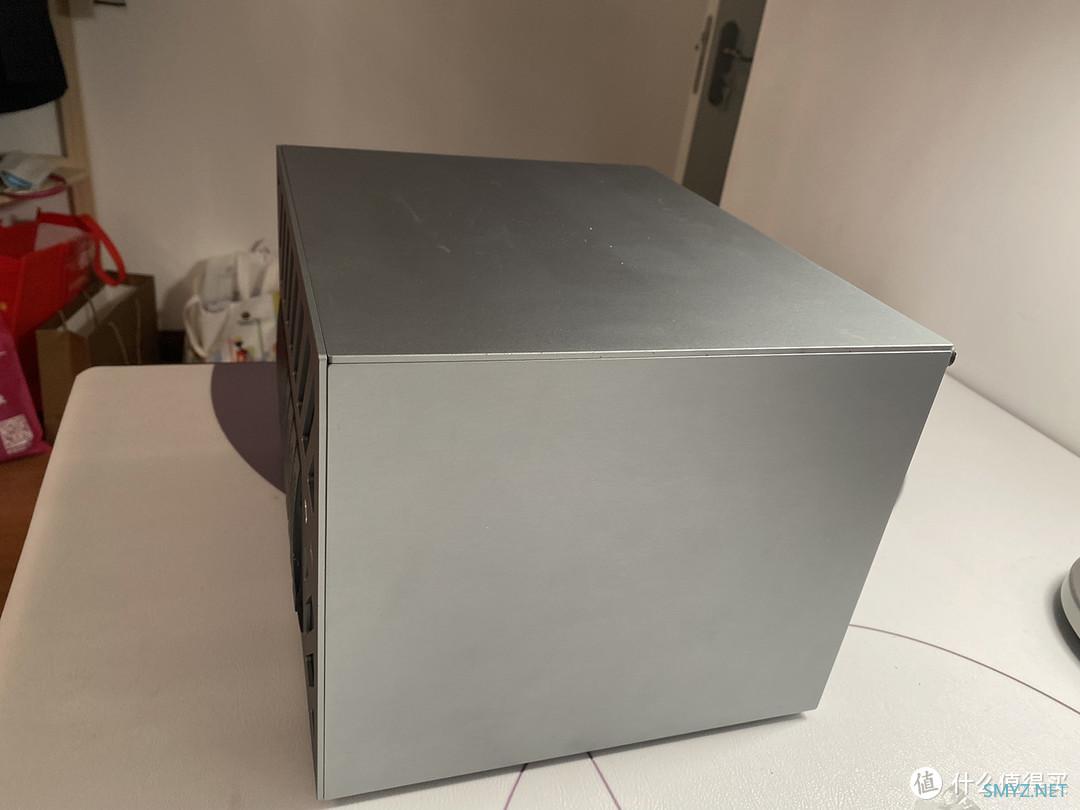

另外一个侧面（请自动忽略房间中杂乱的背景）。

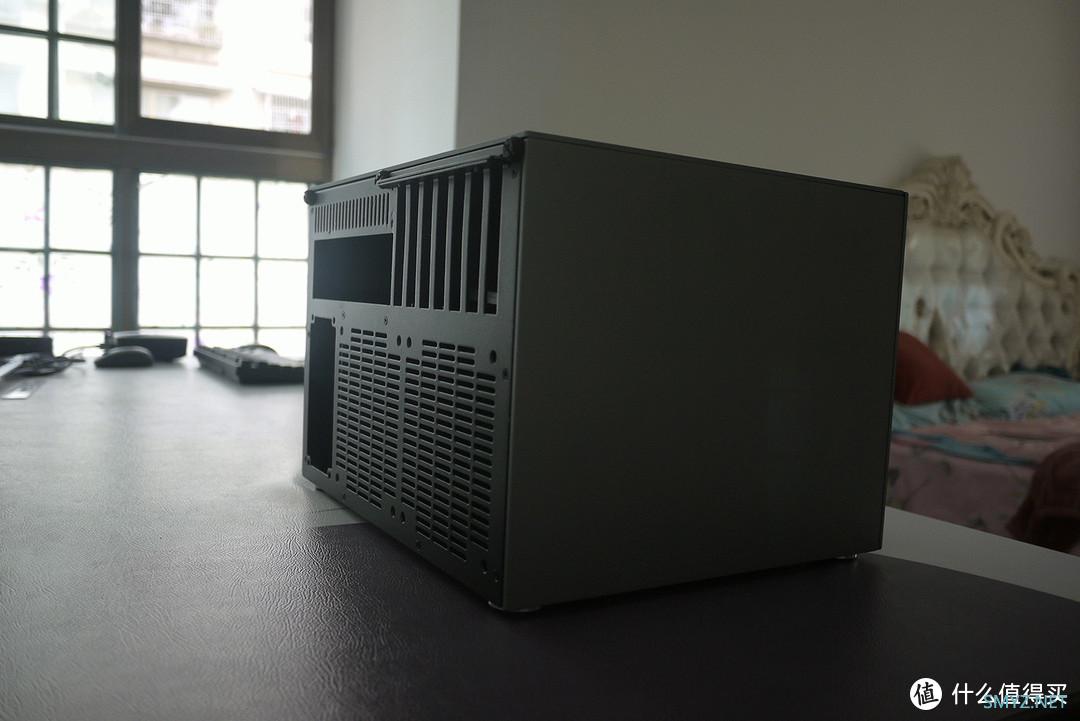

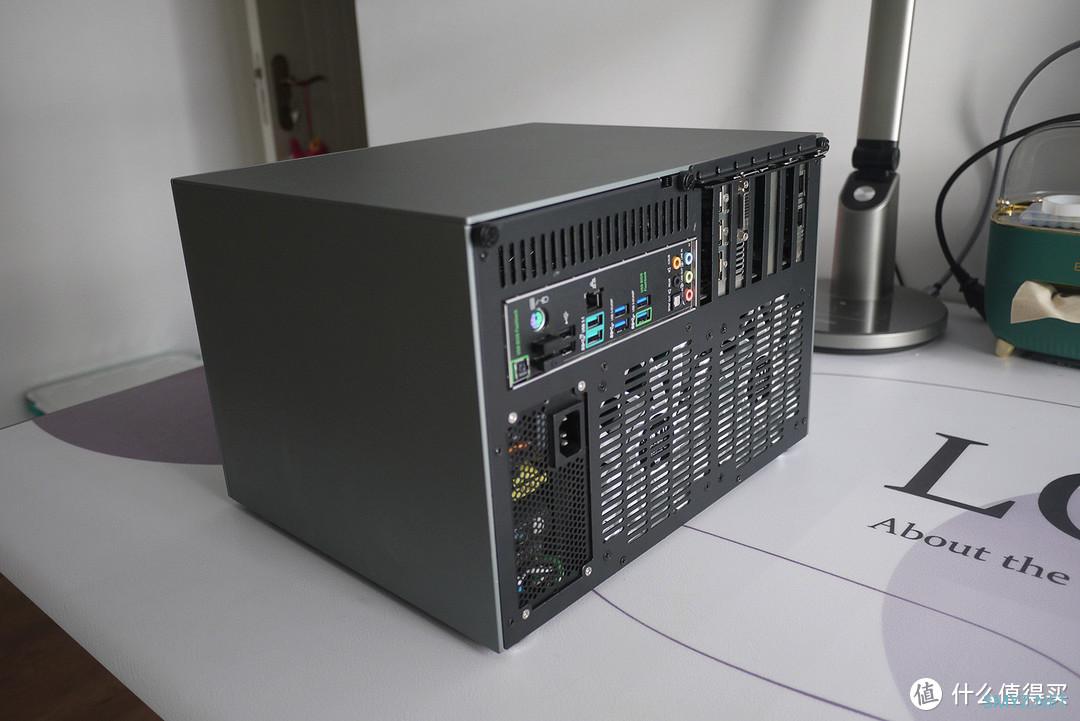

机箱尾部展示。

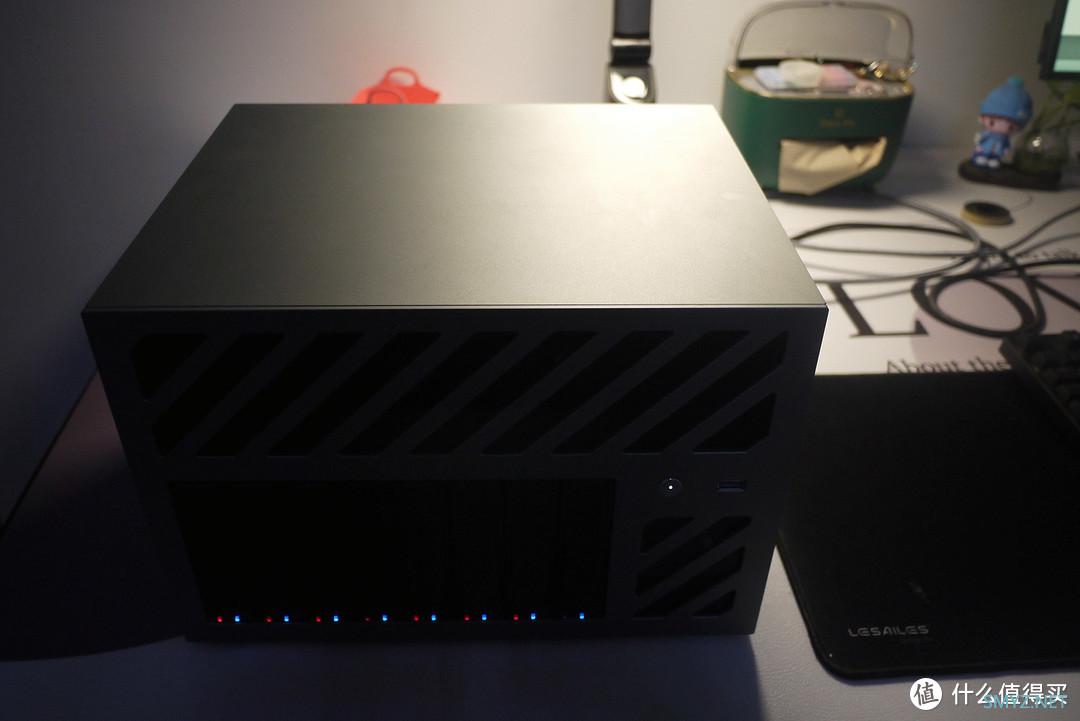

前面板硬盘灯采用红蓝灯效，右侧电源按键中间的LED指示灯是白色的。

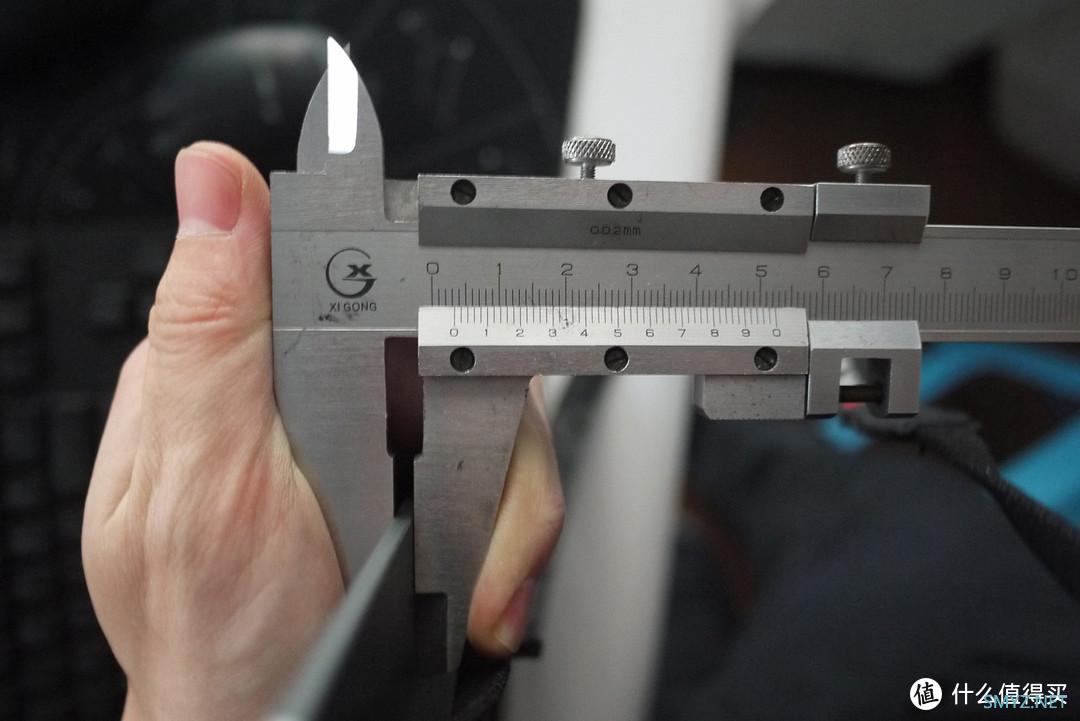

铝合金面板采用足足的3mm厚板材。

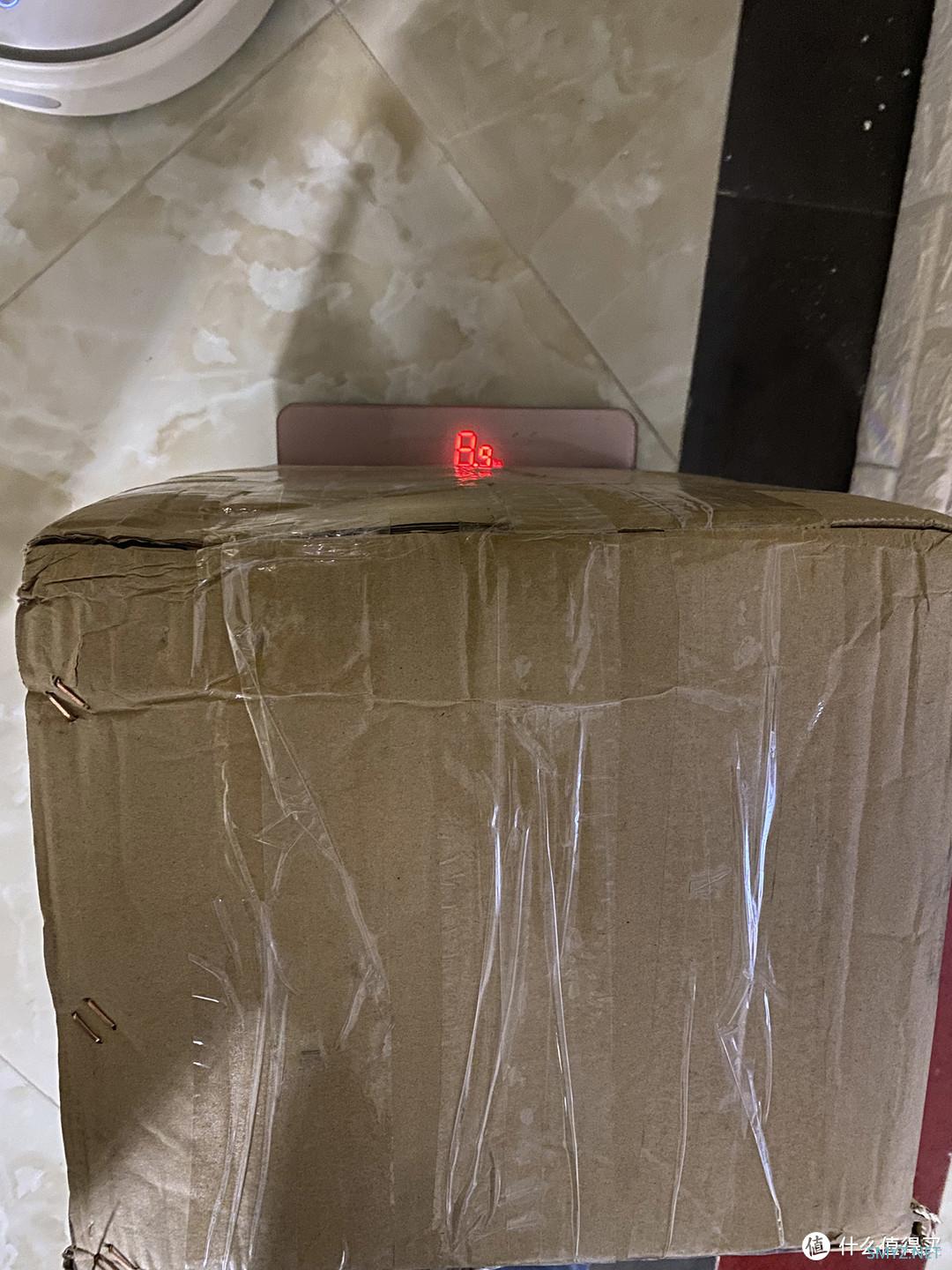

邮寄过来的机箱含包装重量为8.9KG，用料扎实。
铝合金面板如何与钢骨架相连的呢，各位看官可以猜一猜。
二、配件展示及装机

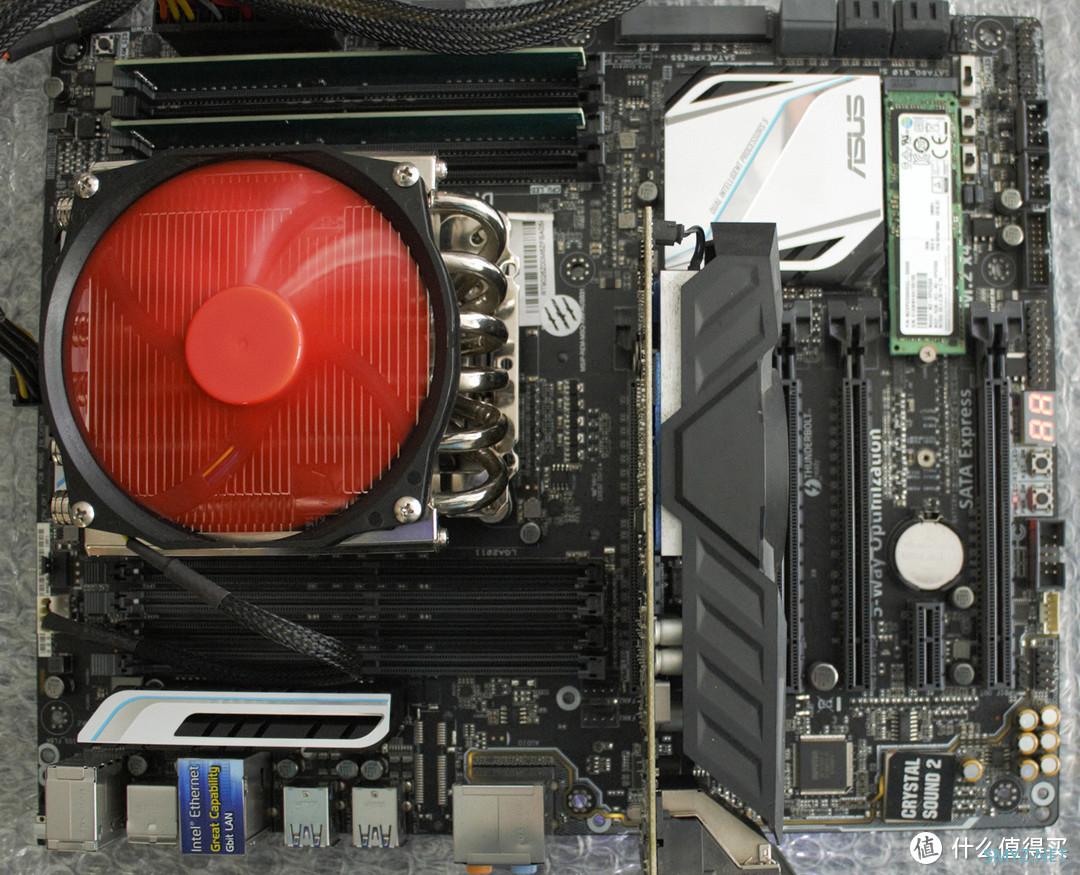

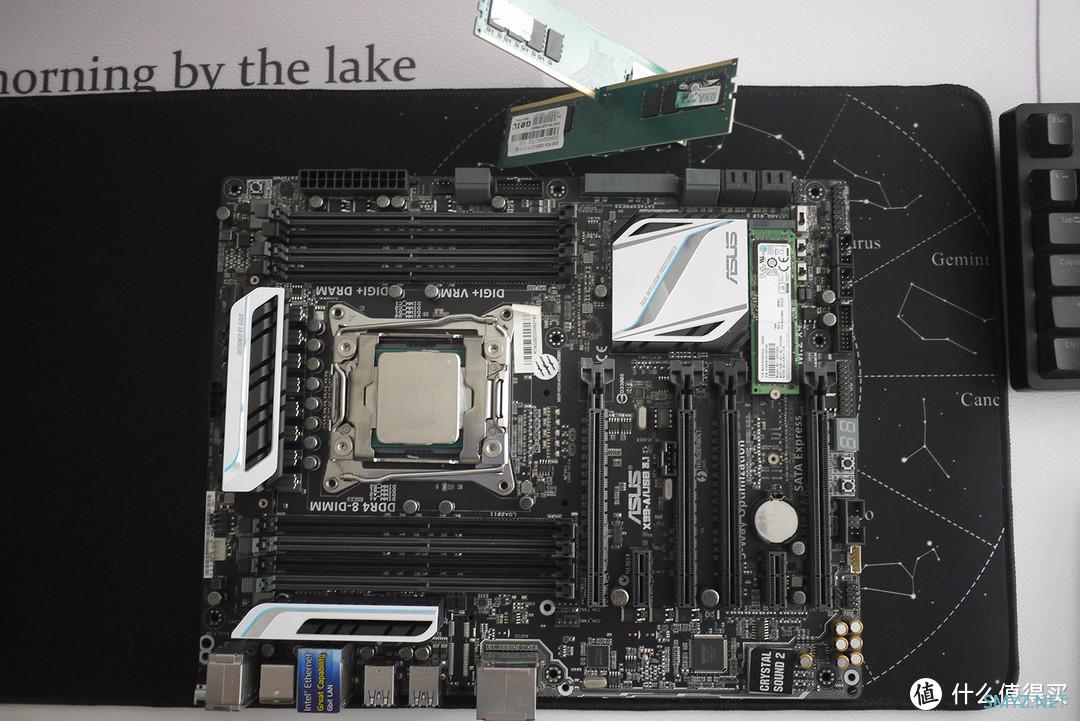

CPU和主板采用原来家里用的主力机，方便压力测试。CPU使用intel Core i7-5820k，主板采用的Asus x99-a-usb3.1，ATX主板。主板灰黑色PCB，搭配大面积银白色散热模块。配备了8条DDR4内存插槽，配备了6个PCIe 插槽。最后那条pci-eX4和m2插槽是二选一，为了万兆网卡，只好牺牲了m2硬盘，单独上了一个sata固态硬盘。

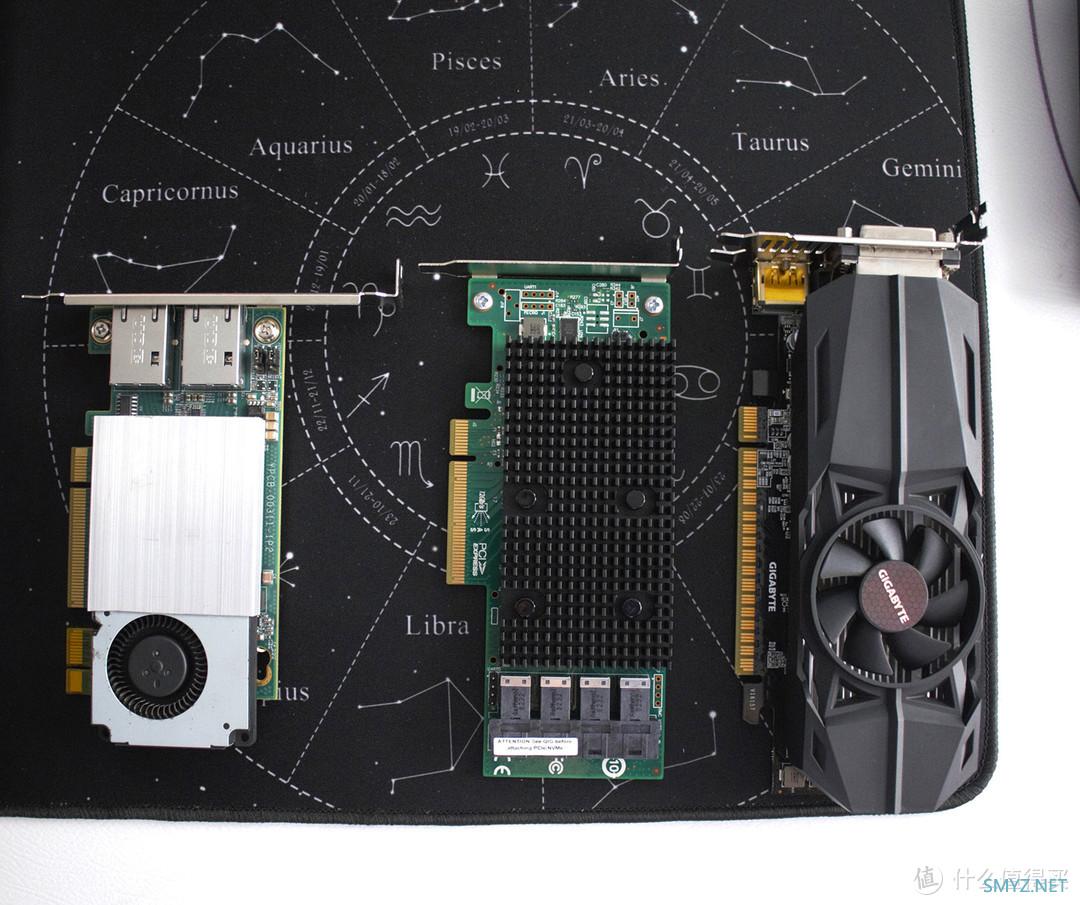

接下来登场的是pci插槽大三员大将,左边第一位是浪潮x540-t2 万兆网卡魔改加风扇版本，加了自制风扇，散热片终于不再烫手，网卡也不再死机了。
第二位是8643阵列卡，lsi-9400 16i，支持sata、sas、u2接口类型的硬盘，不过u2的话需要专门的转接线。
第三位是显卡，利用手上原有的屏蔽牌的 Gtx1050-2G，半高双槽显卡。无需外置供电，是编解码利器，功率低效率高。

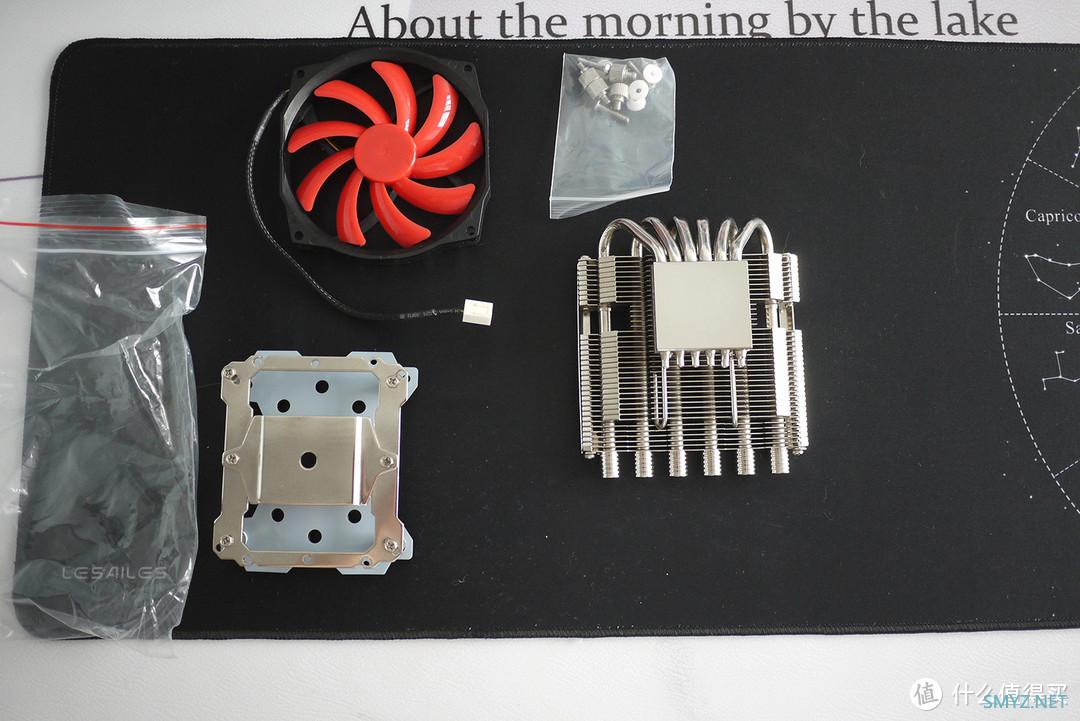

散热器为了压制住140w tdp的大火炉，选用的利民老版下压式AXP100，安装好风扇后总高度58mm，各平台安装扣件齐全。

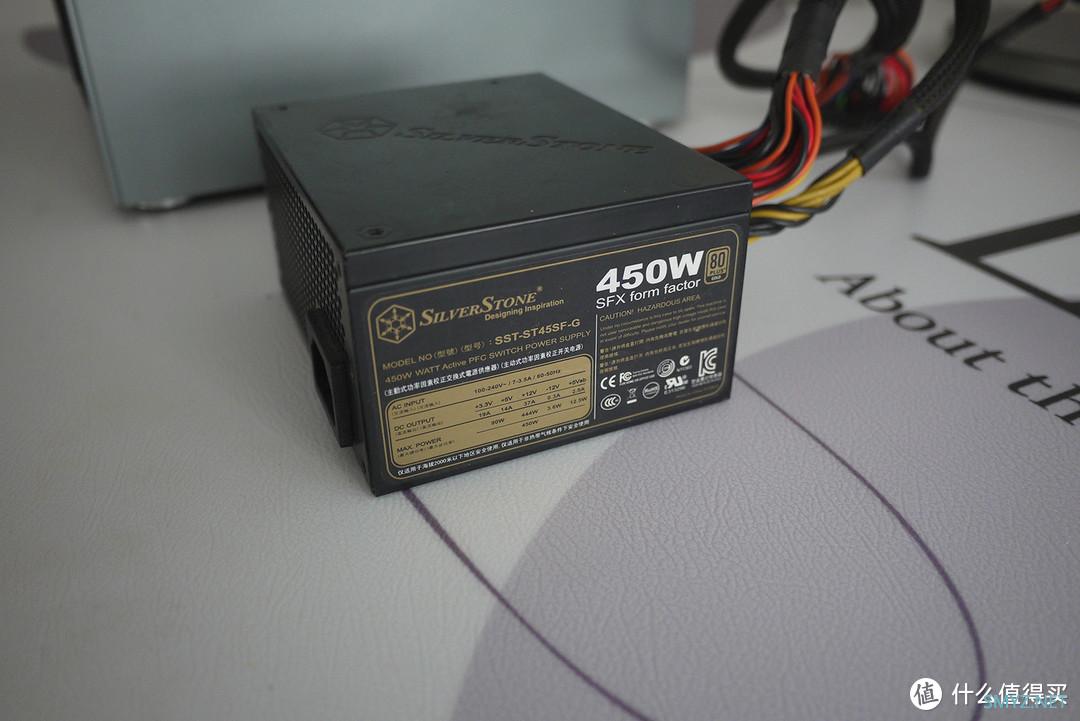

电源是利用家里的存货银欣SF450金牌sfx电源。

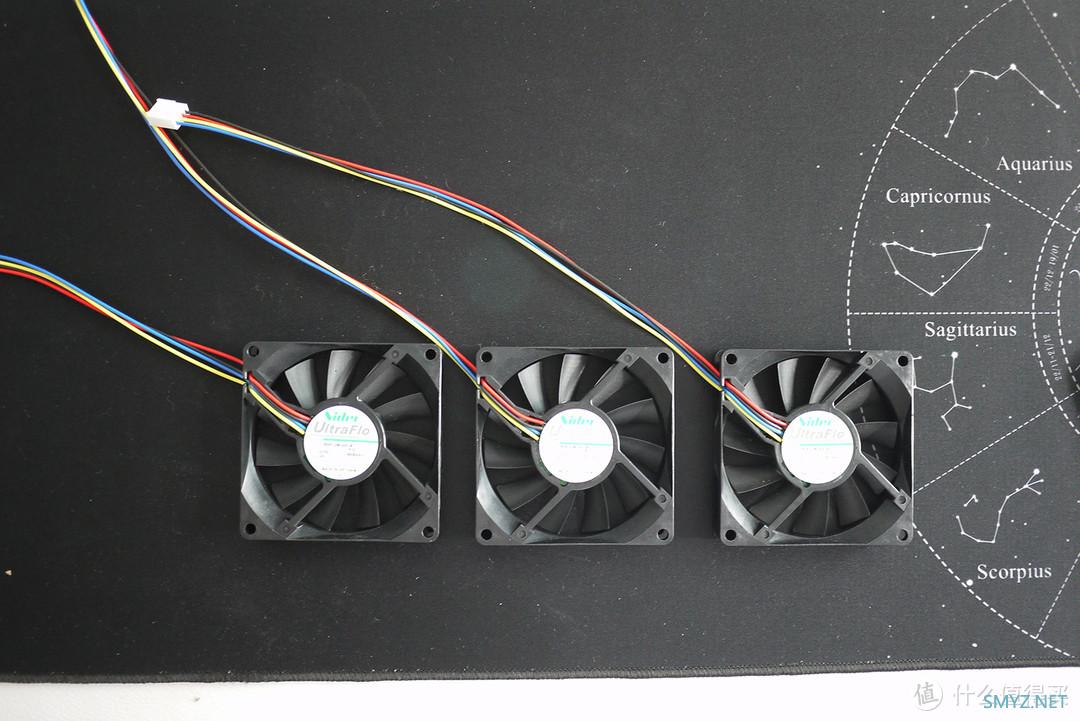

上层采用的是8015风扇，选用的是3把Nidec-8015（12v，0.13A），淘宝卖家信誓旦旦的说支持pwm调速，最后实测不能读取转速更不能谈什么调速了，翻车。

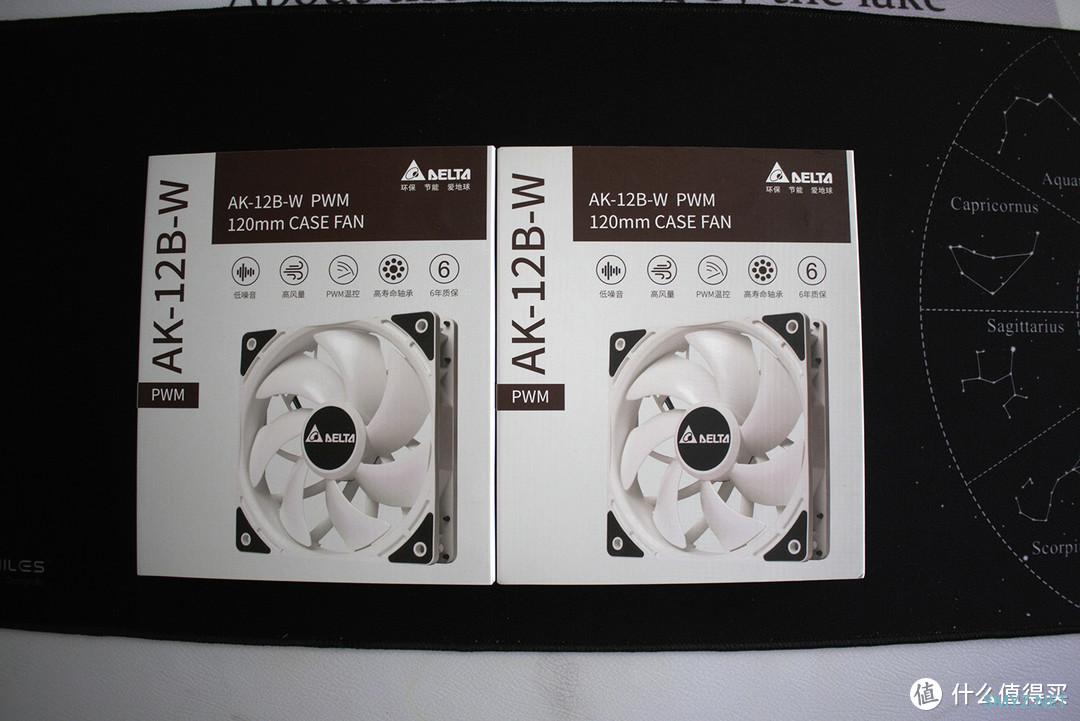

下层采用的2把台达的12025风扇，型号为AK-12B白色款，风压不错，转速高，声音略大，为了大姐姐们的big house能经受住高温洗礼，牺牲了静音。
接下来是今天的主角—半人马座机箱。送测的是斜纹版（α版），其实我更喜欢的是跳动条纹版（其实就是我们在群里忽悠群主搞的仿gen8面板也就是β版），可惜群主不送。

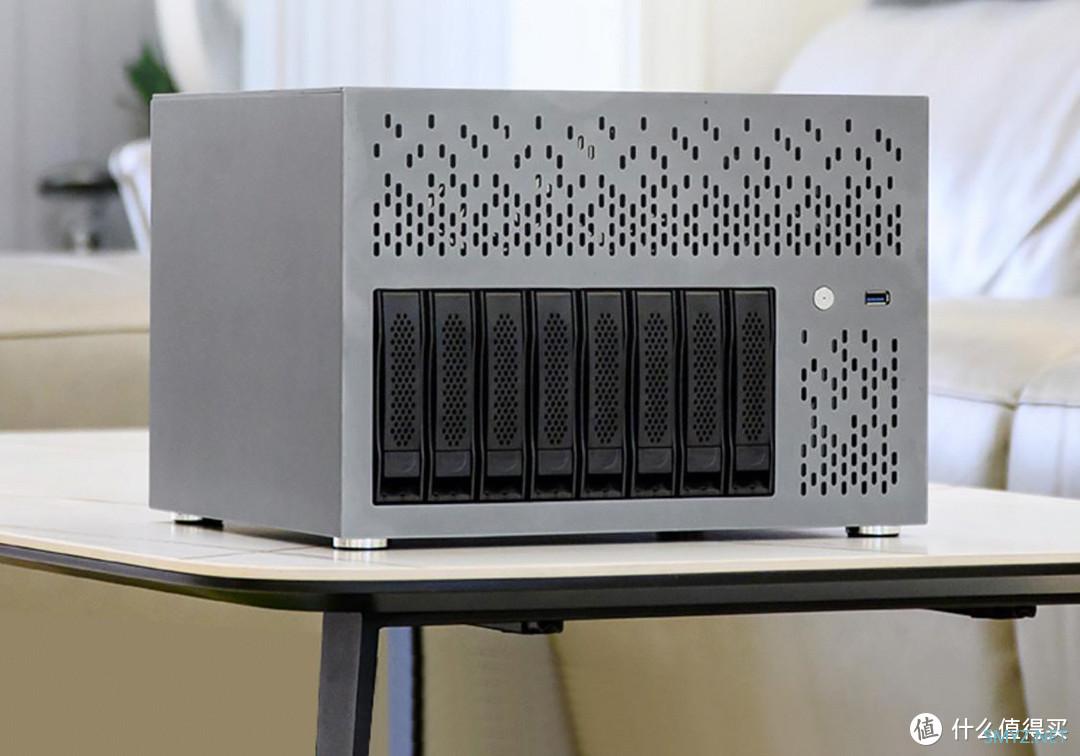

同室操戈，下面来一个同期群主出品的β版实拍图。（感觉颜值比我手上的α版高点，大伙说有没有？）

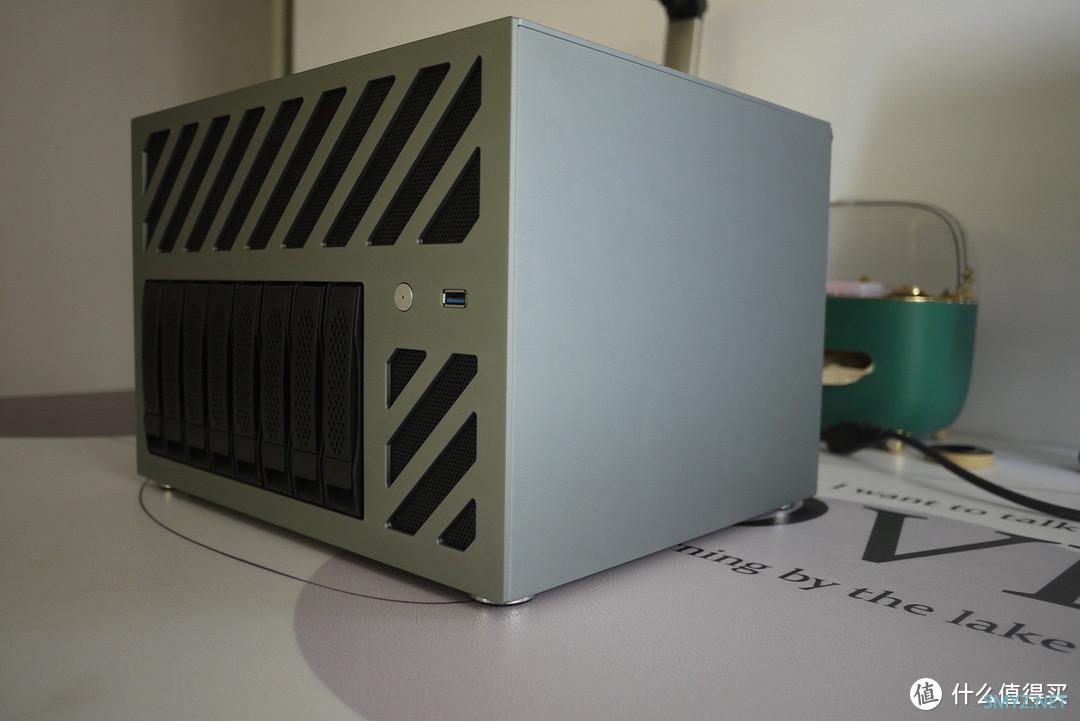

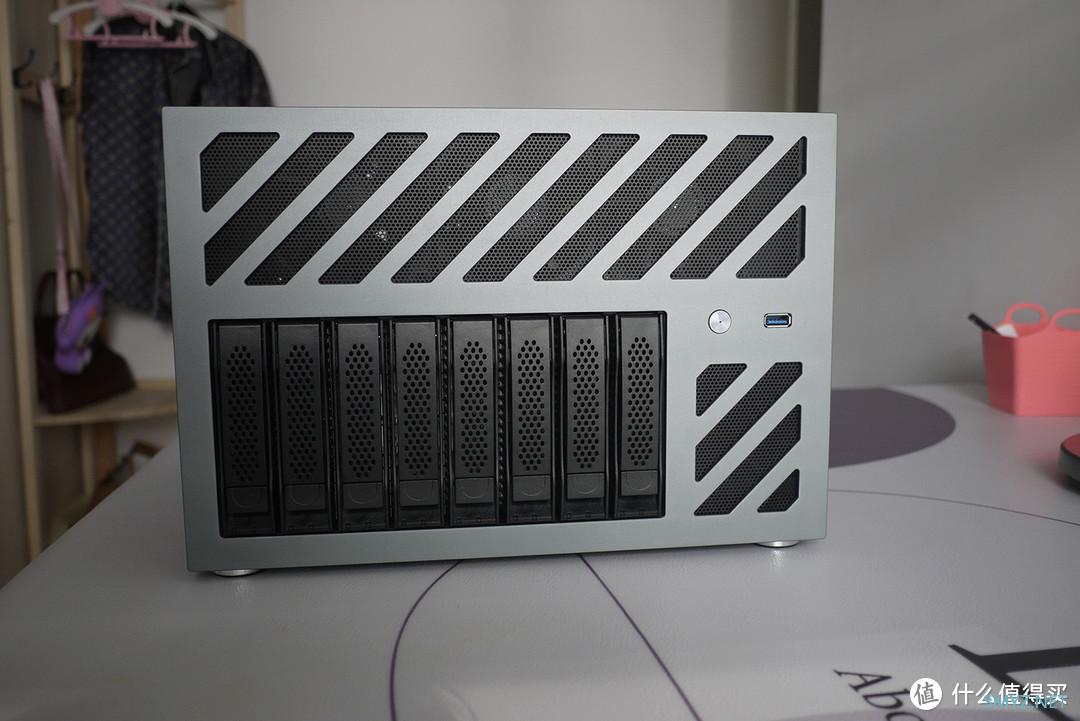

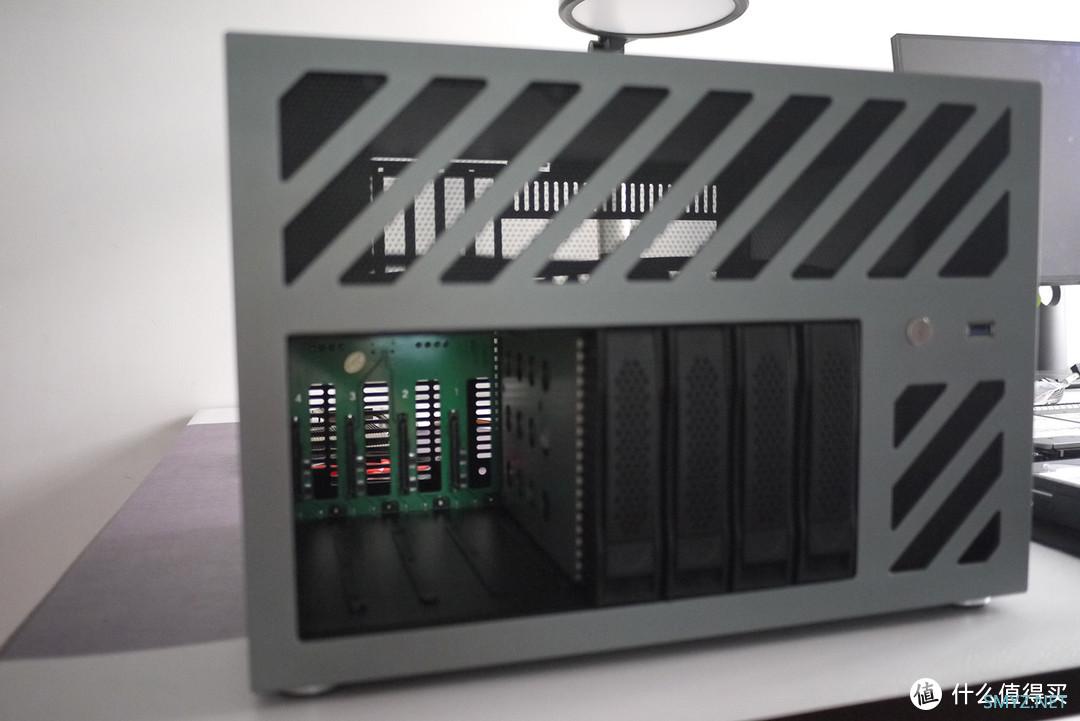

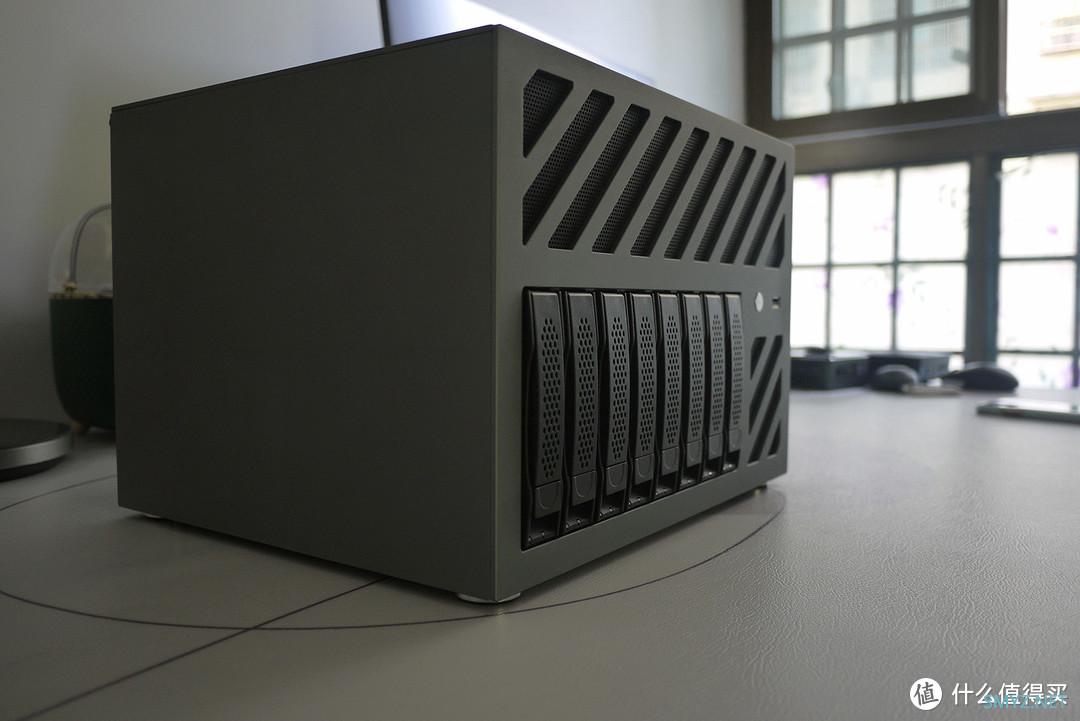

机箱正面采用银灰色的铝合金面板搭配大孔径的斜纹。
下方是黑色的硬盘支架，里面的硬盘笼采用黑色喷漆，因为是手工版，硬盘笼里面的间隔还是很阳春白雪的。

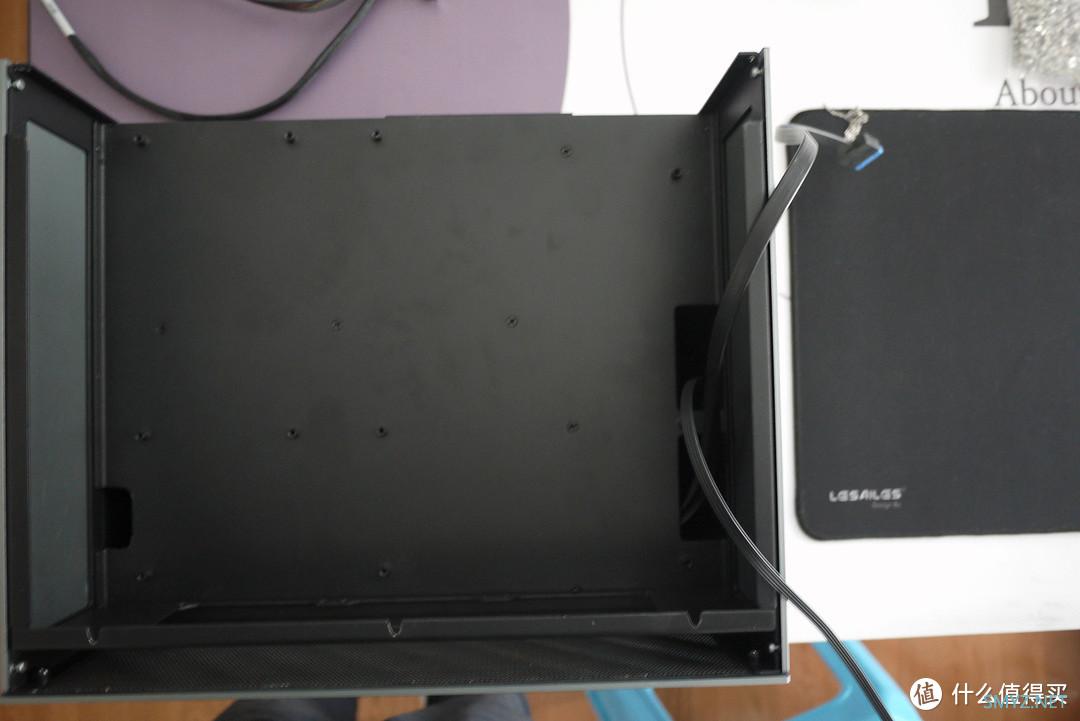

主板层展示，左侧开洞是方便主板的8643线与下方的硬盘笼走线连接，右侧开的两组较大的孔，为了正下方的电源位置供电以及电源按钮、前置usb3线缆连接。正下方是SFX/SFX-L电源安装位。

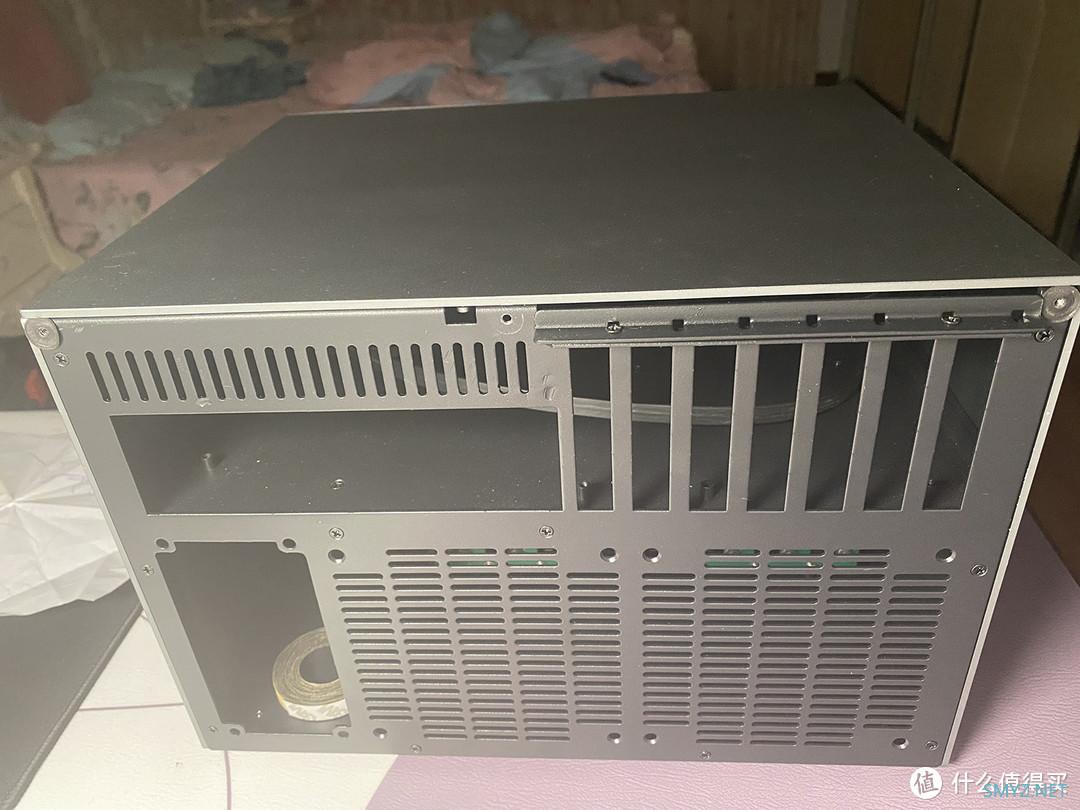

机箱尾部一览。

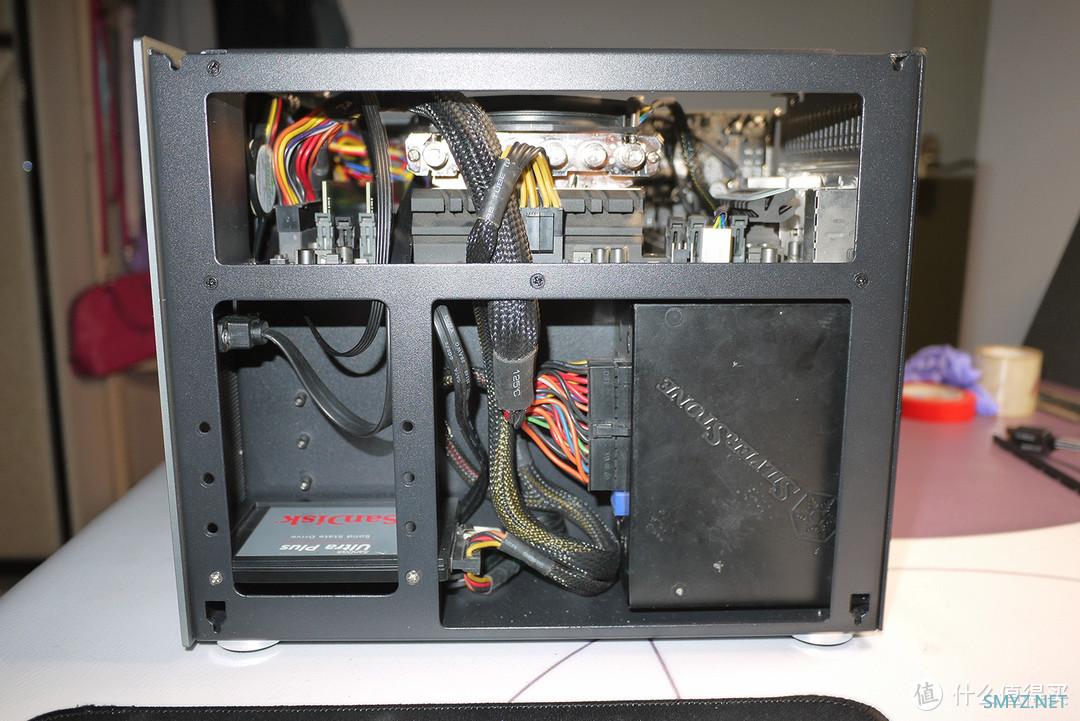

下层电源和硬盘笼采用左右分仓设计，
下侧为了方便给硬盘笼背板供电，开了一个小孔。

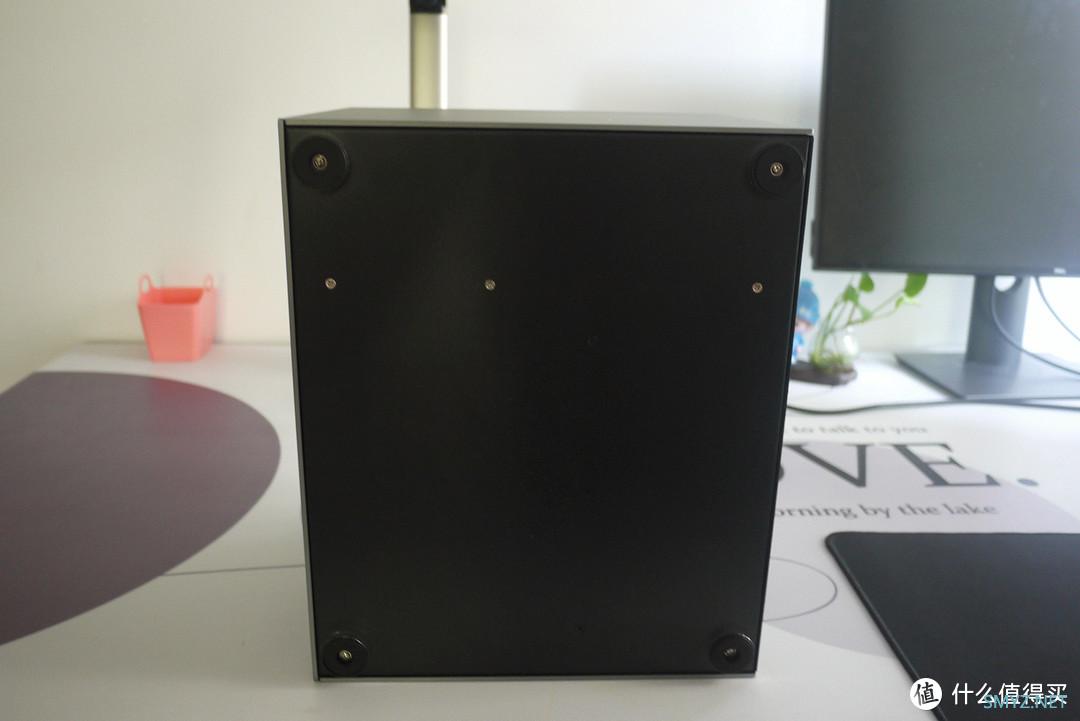

机箱底部一览，是一整块1.5mm厚的钢板，四角各有一个银色的机箱缓震脚垫。

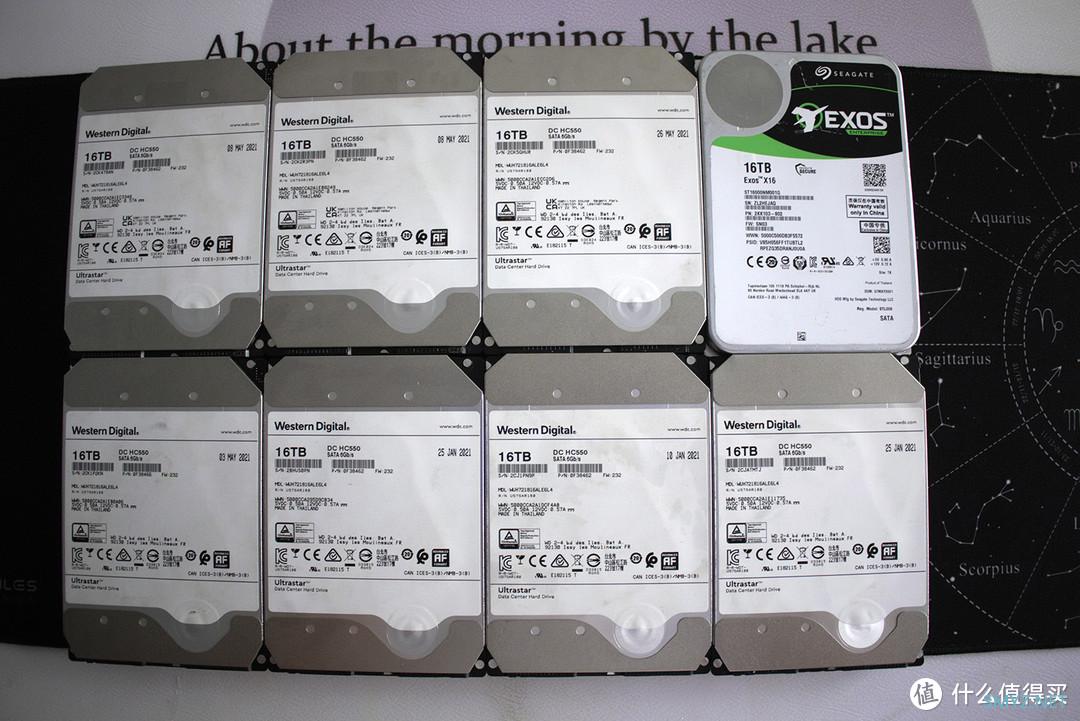

接下来是nas的主角，8张16t硬盘，咦，一堆西数hc550里面竟然有一个希捷卧底，咸鱼收的chia矿渣，胜在便宜，见谅下。关于这个希捷这张卧底，后面还真的只有把它换掉。

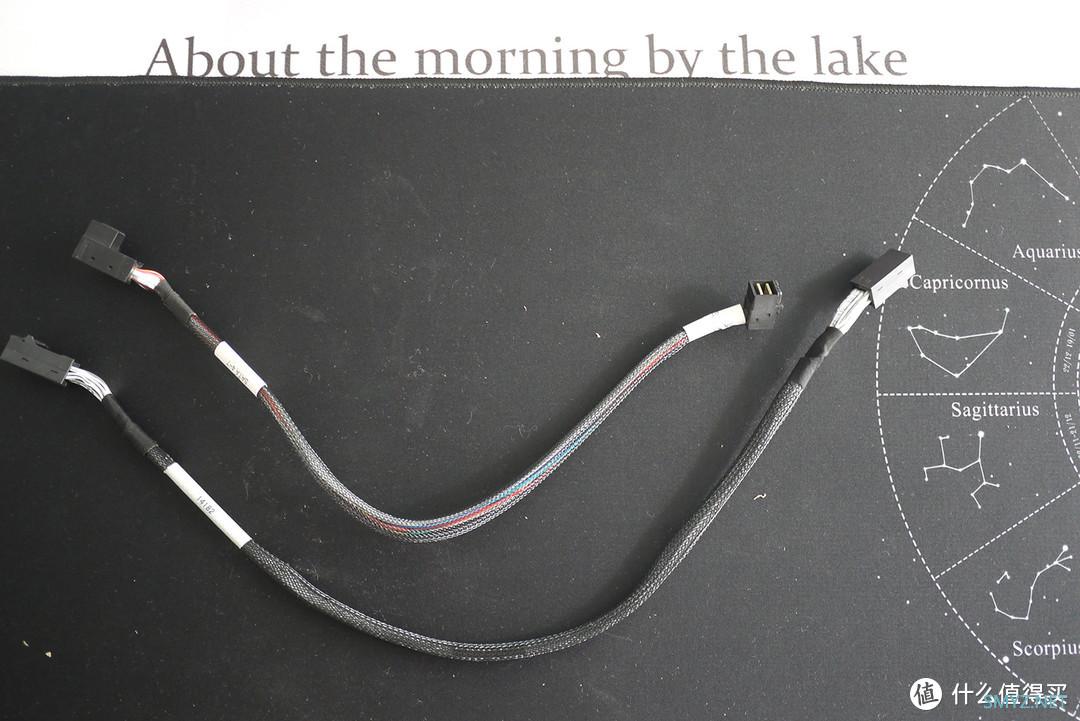

两条8643转8643线，我买的是一长一短，分别是37cm和50cm，接上刚好，线一头接阵列卡，一头接机箱背板，注意分清方向，mb是接阵列卡，pt是接机箱背板。

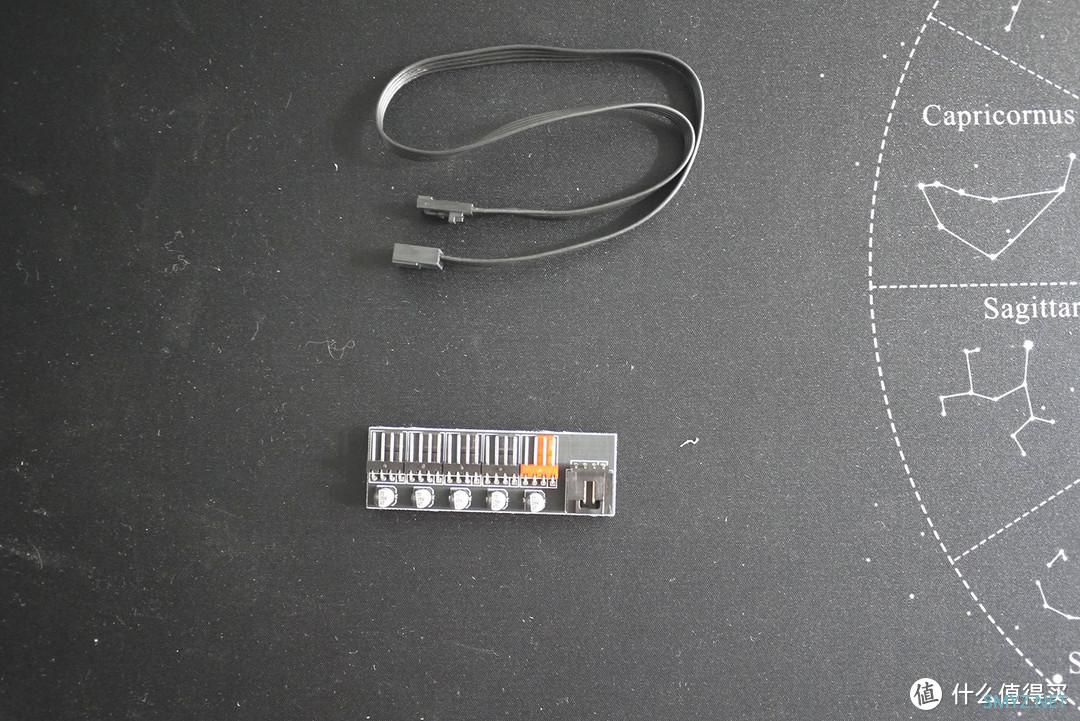

这是上层风扇的 fan hub，我的好意是方便走线，但是买机箱风扇时候，买的均长25cm，没注意依次递减线长，后面走线时候发觉，长了好多，机箱走线会看起来比较杂乱。
在上机前，先对三大件设备进行测试，安装CPU、散热器及内存到主板。接上显卡，先测试下能否点亮。楼主是一次性点亮，比较舒心。
首先，安装上层主板层的机箱风扇，楼主开始没注意顺序，先上了主板，发觉没位置安装机箱风扇了。然后该用绝缘胶布处理上层主板层的未使用的预埋支撑铜柱，以防未使用的铜柱与主板接触造成短路，楼主上主板的时候，没注意这个环节，造成了主板不能点亮，提示内存错误，后来在群友的提醒下，方弄清楚了未点亮的原因。
然后，如需要sata硬盘，此时应在未上主板前，先将sata数据线接好，因为atx板子的sta开口方向一般都是位于主板的侧面的，如不提前安装好sata线的话，会被上层机箱风扇挡住，无法再下手安装，所以需提前安装好sata线。
直接上干货，通过楼主来来去去反复测试安装，推荐atx主板的装机顺序如下：
1. 将硬盘装上到硬盘架，插入机箱
2.安装上层机箱的8015散热风扇，将风扇的电源线通过风扇之间的间隙理出来；
3.主板测试好后，在主板上提前安装好2.5寸盘位的sata线，对比你手中的主板支撑孔，用绝缘胶布贴上未使用的支撑铜柱；

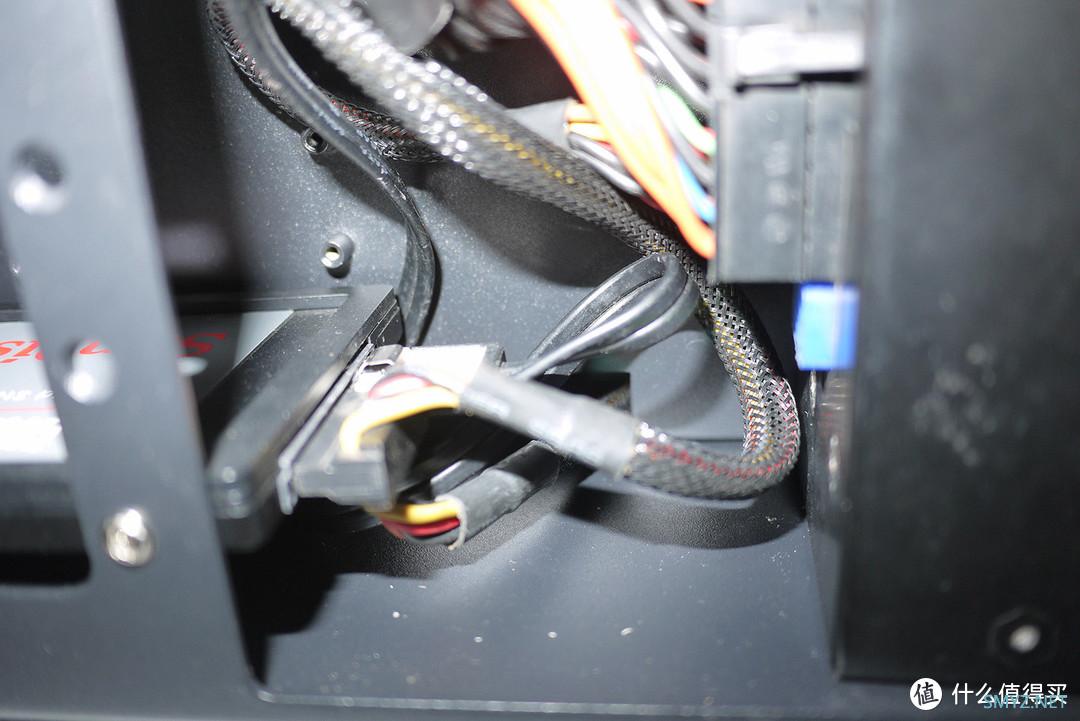

4.将上下层的需要连接主板及电源的数据线及电源线穿过左右侧的预留孔洞到达到各自的预定位置，具体如下：将8643背板数据线和硬盘笼的12厘米散热风扇的电源线从机箱左侧预留洞口穿至主板层；将sfx电源sata/IDE供电线从电源仓位下方的小孔穿至硬盘笼背板处，并安装好硬盘笼供电电源线，将sfx电源置于左侧电源位，并将主板的24针和8针供电线通过左侧预留孔洞穿至主板层，将sata设备的数据线从此预留孔洞穿至下层2.5寸硬盘位；
5.将下层传上来的各类线材理好，安装主板至上层主板层，上好主板的固定螺丝；
6.安装好各种线材，插入PCI 设备，测试开机。
7.安装12CM硬盘笼风扇，注意风扇朝向，固定电源至后面板，安装好后面板；
8.安装左右侧铝合金面板及顶面面板，安装pci插槽上的挡条，完成装机。
很简单的几步，是不是。

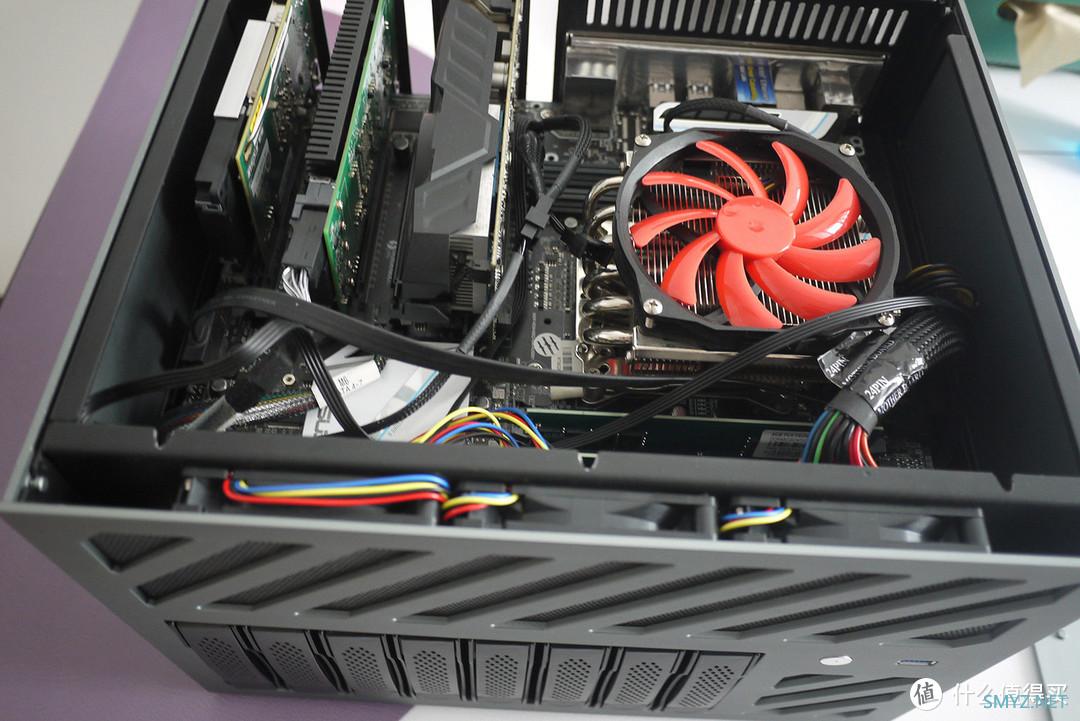

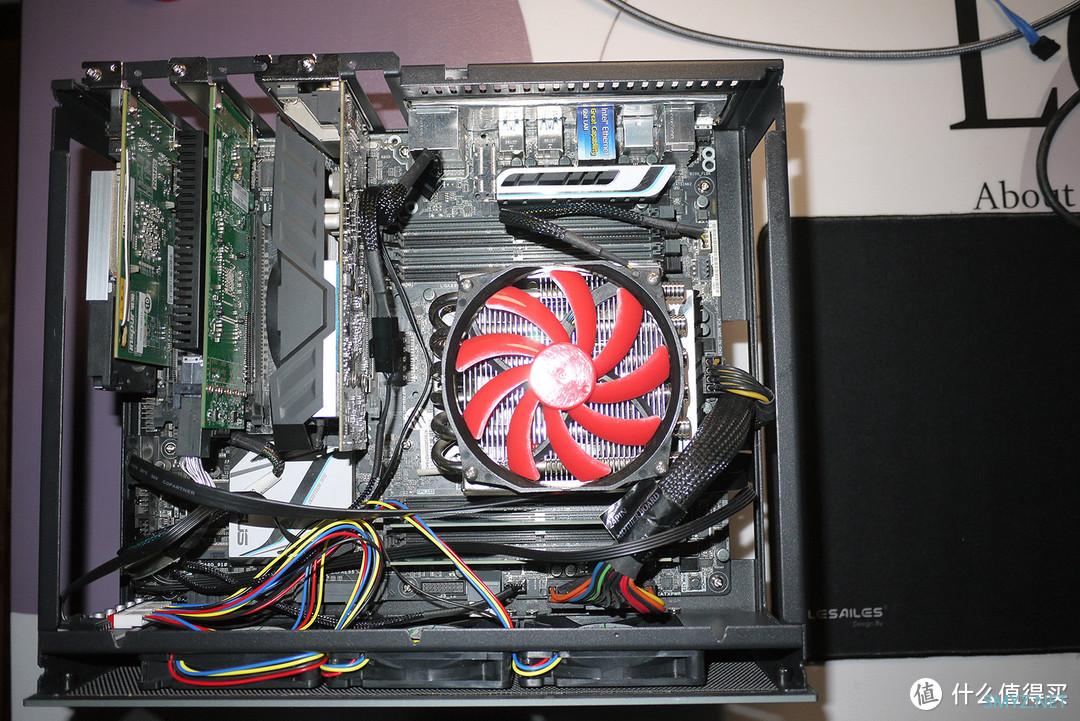

上层主板安装好的样子（原谅我杂乱的走线）
左侧展示
右侧展示

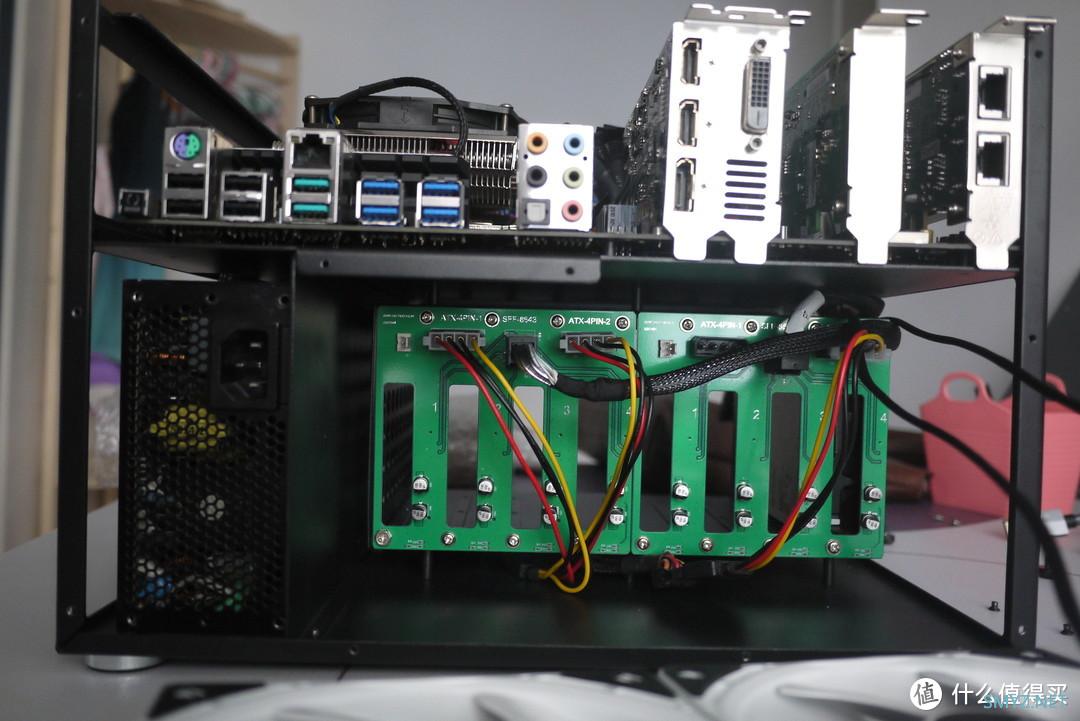

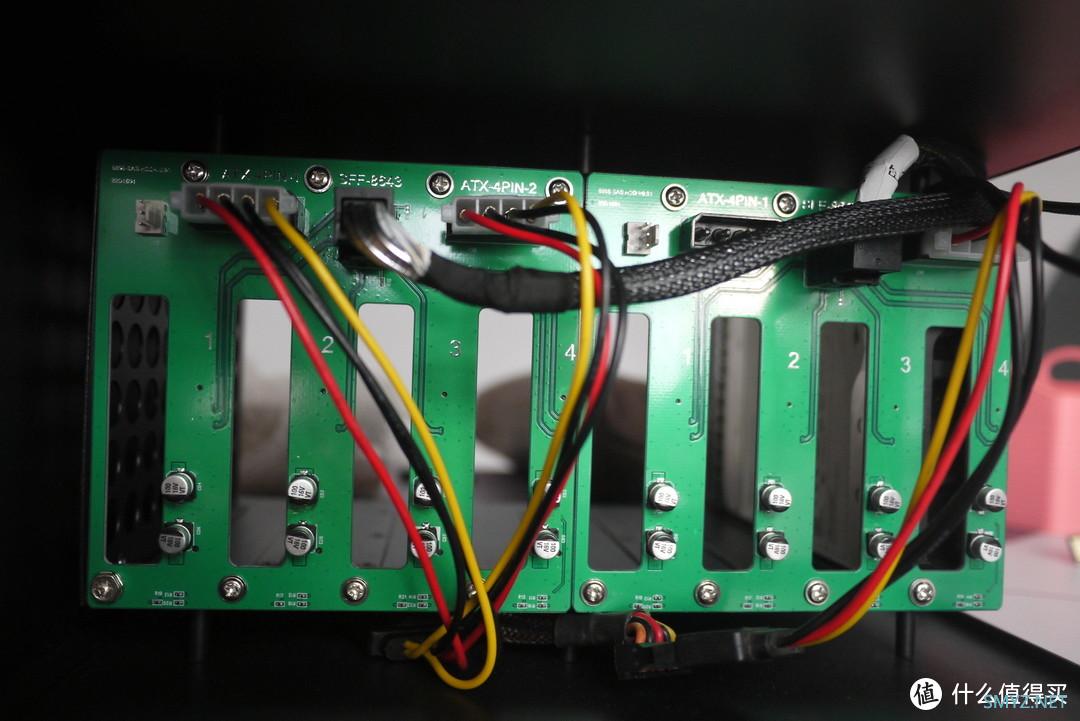

背板接线

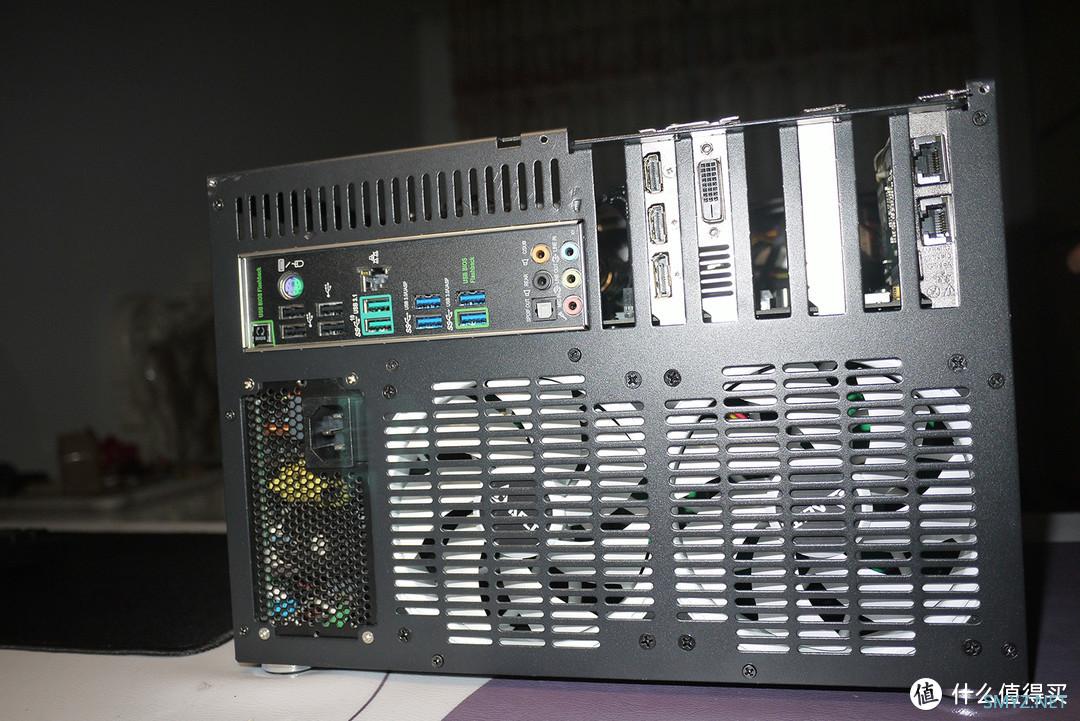

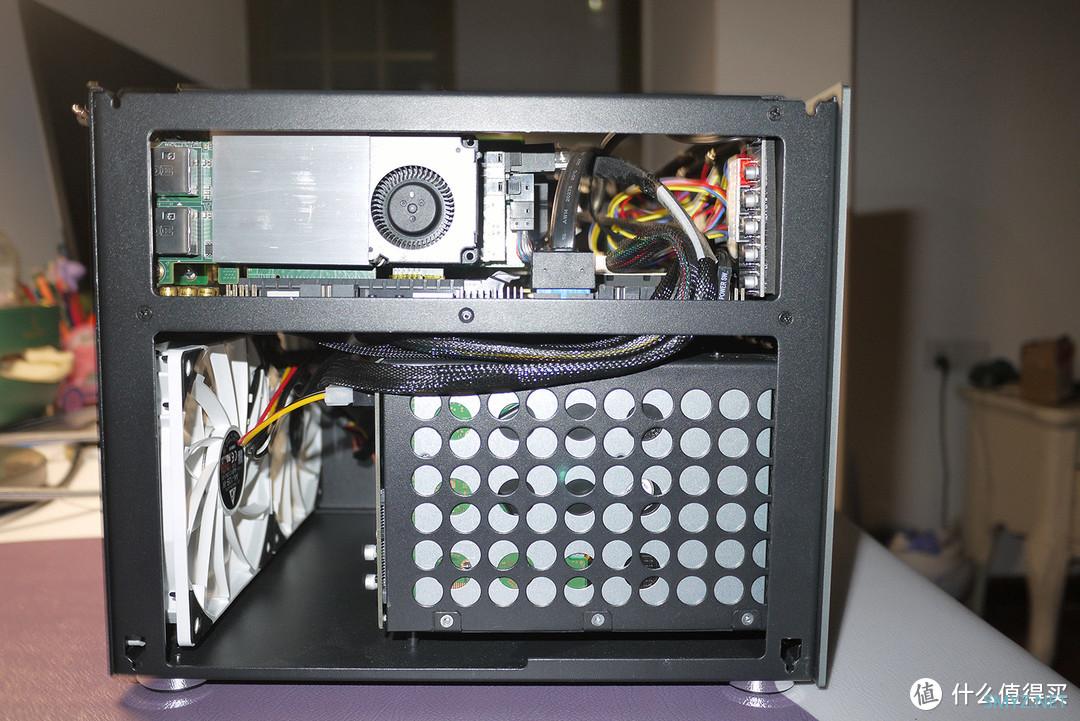

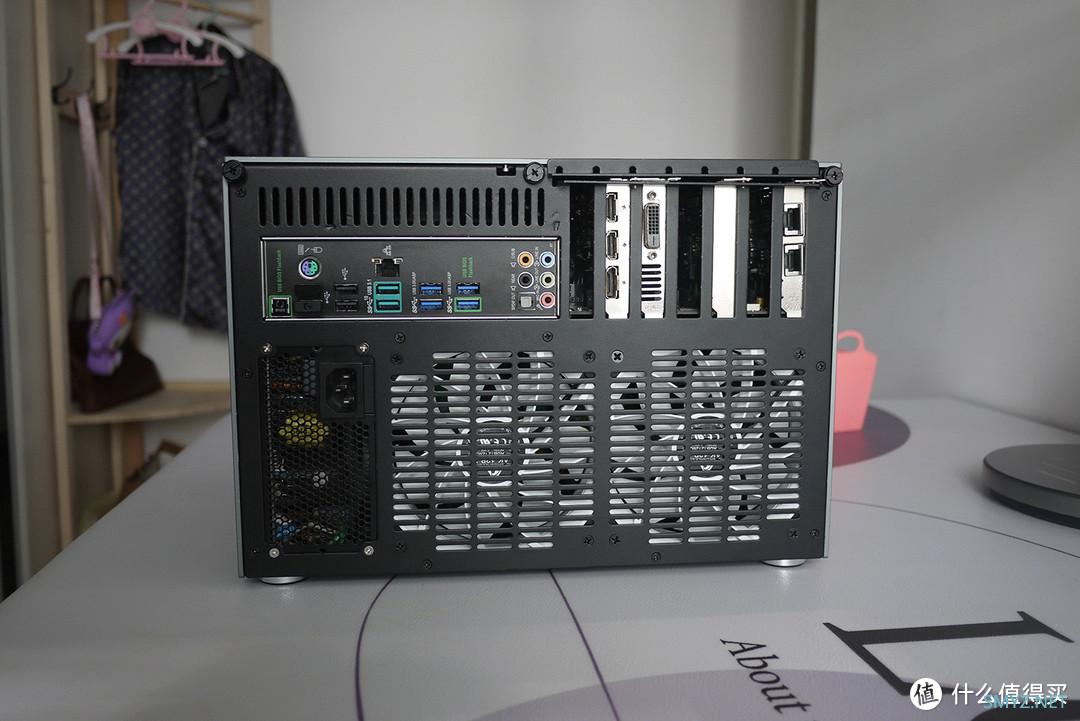

背面展示

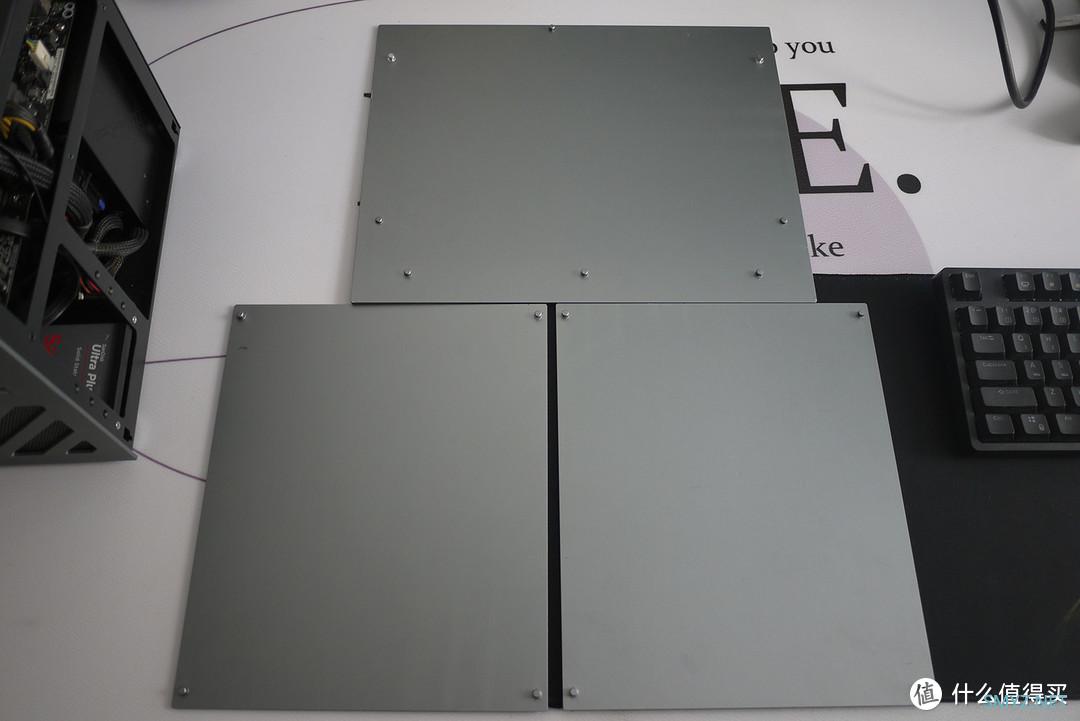

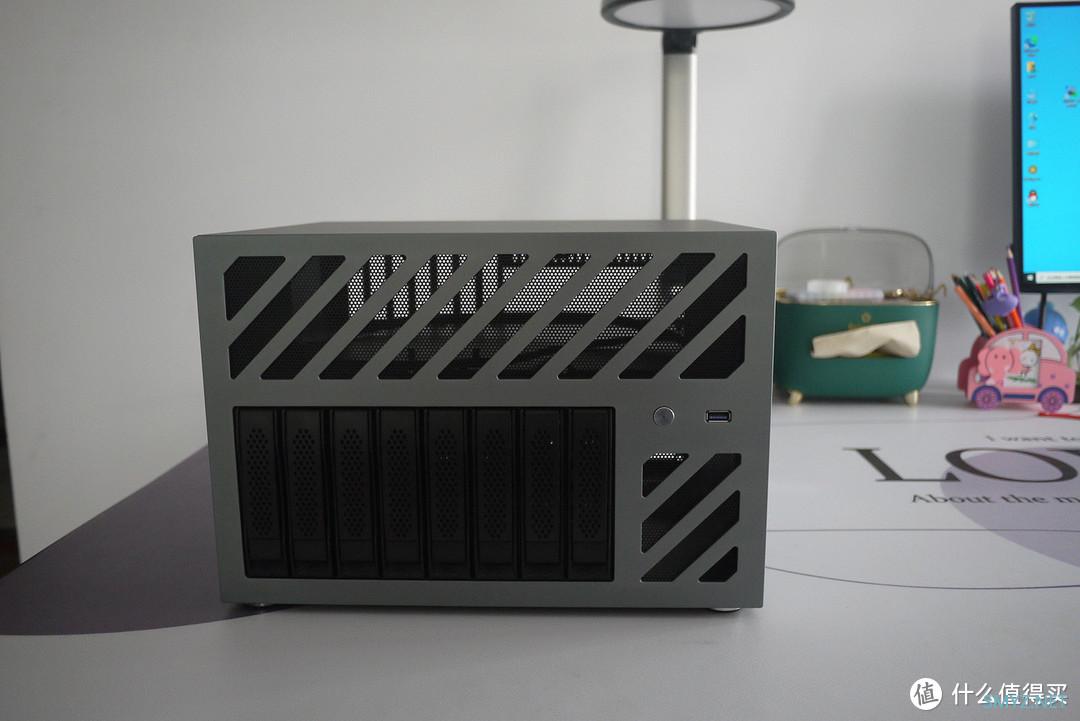

安装好四个面的铝镁合金面板展示。

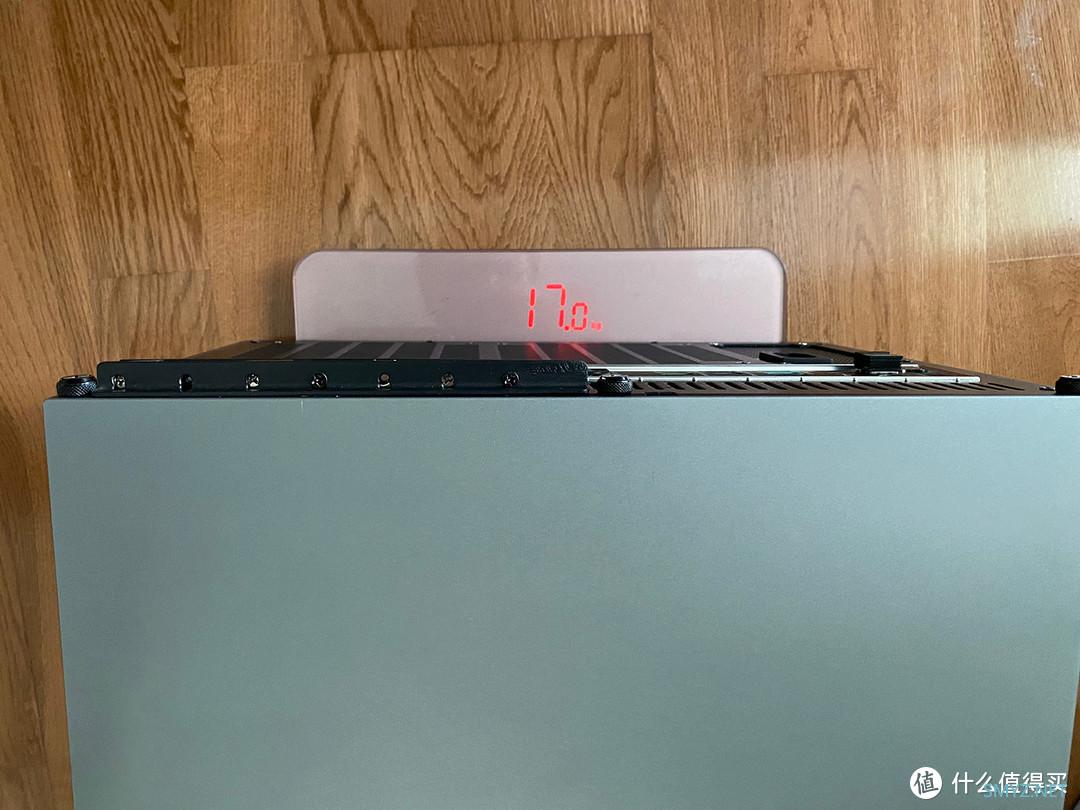

安装好后，整个nas系统重量，17KG.，天天没事抱一抱，可以减肥了。

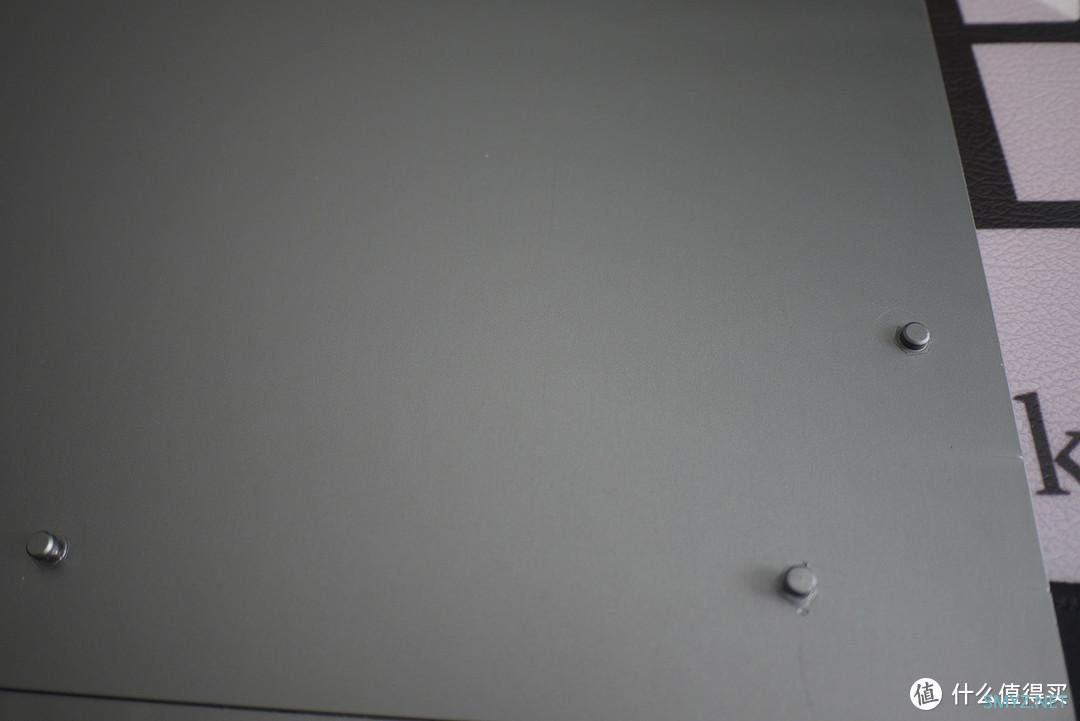

接下来，揭晓铝合金面板与钢骨架的连接方式，答案就在铝合金面板的背面，背面预埋了紧固螺栓，可以牢固的卡在钢骨架的开槽上，这样前上左右四面的面板就看不见螺丝了，这个设计好评。
三、测试环节

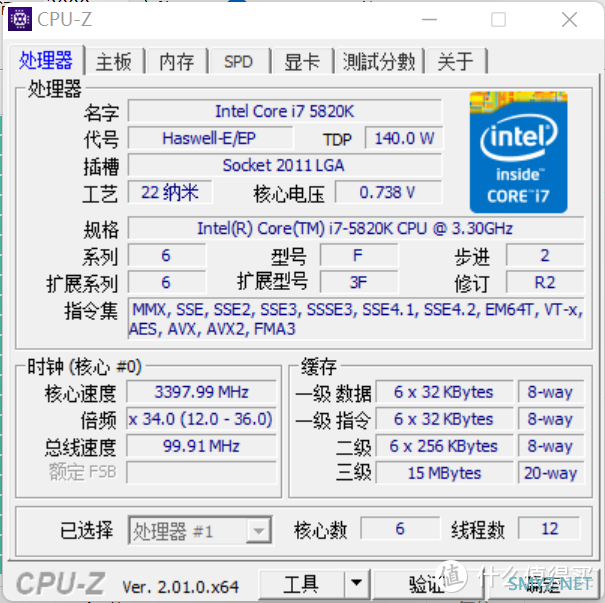

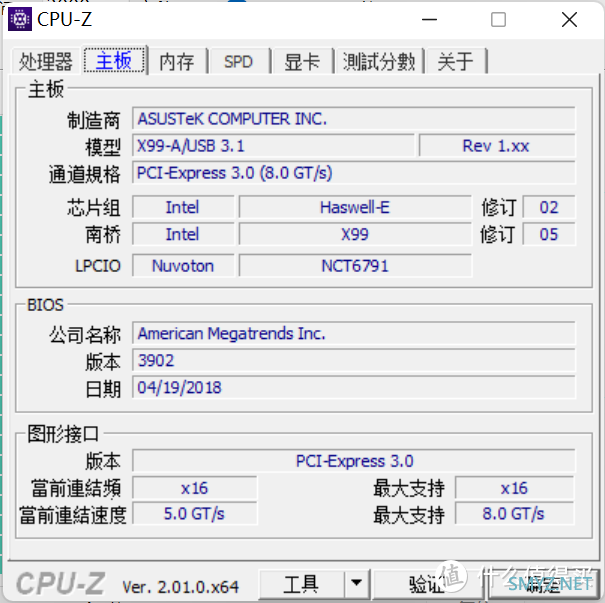

CPU-Z信息。

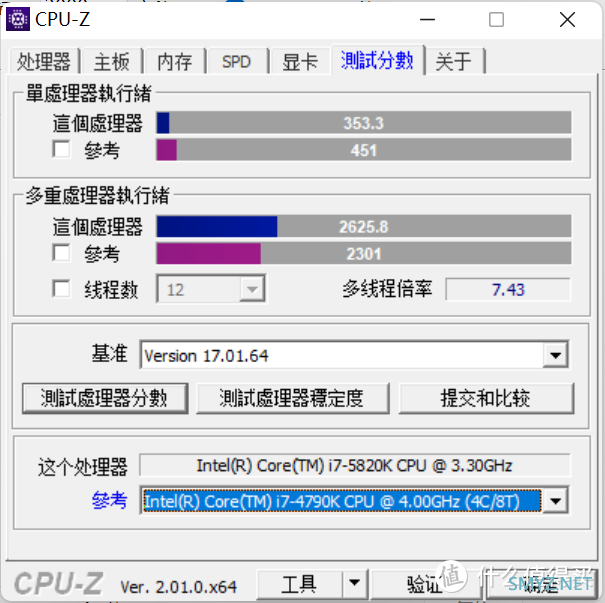

这分数实在是太低，随便被12代吊打
这分数实在是太低，随便被12代吊打

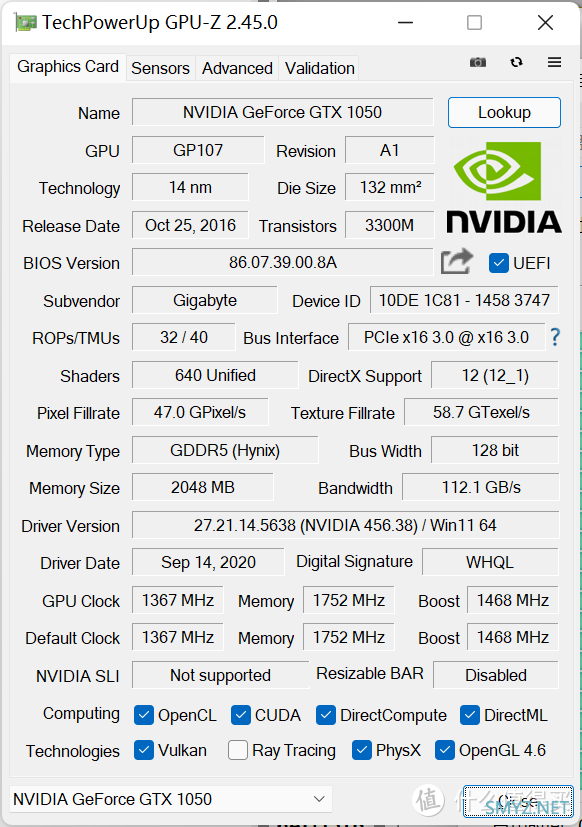

GPU-Z信息。

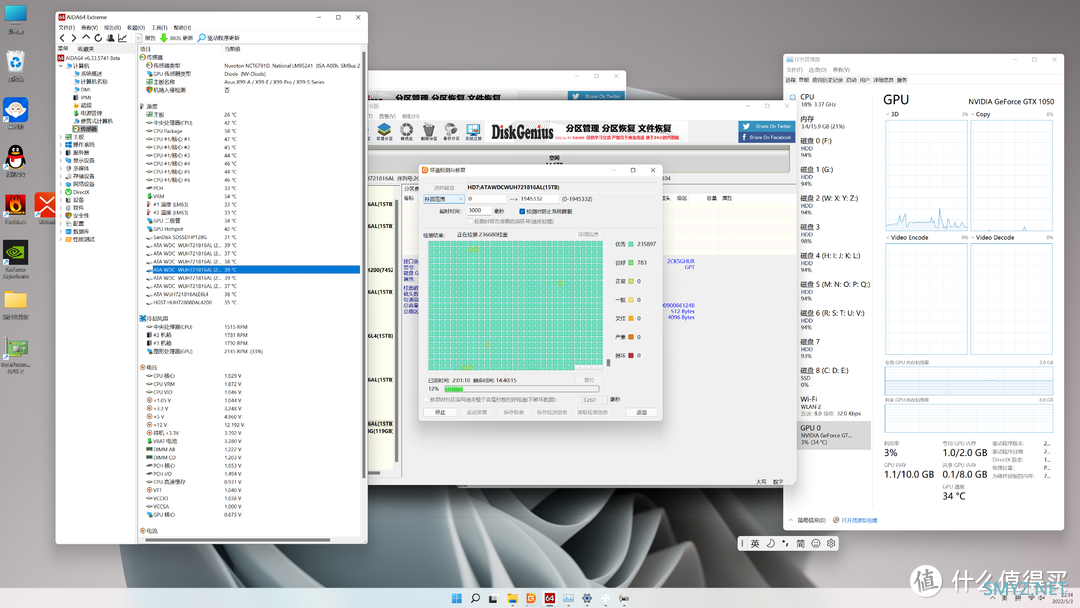

相对于nas机箱，硬盘温度压力测试是最为重要，此次采用的简单的测试方法：使用DiskGenius软件对每个硬盘进行硬盘的坏道检测与修复，开8个DiskGenius软件进程，让每个硬盘进行持续的读取，模拟8盘满载读取。

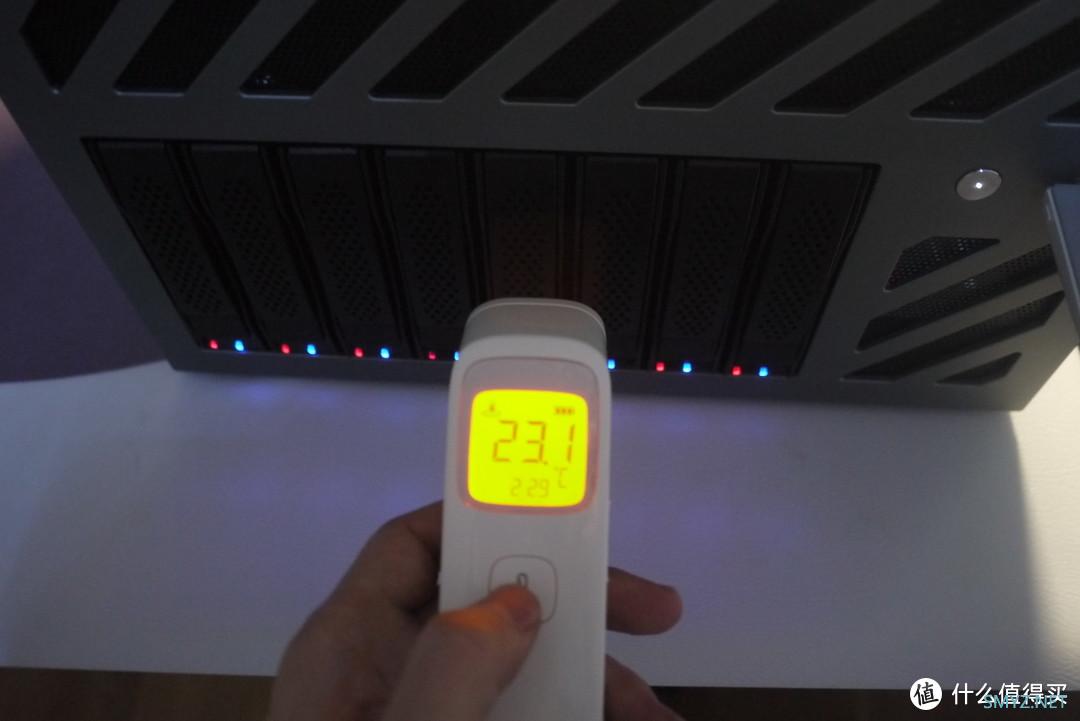

测试条件：室温23度，下层风扇转速固定在1800转左右，开启8个硬盘读取。

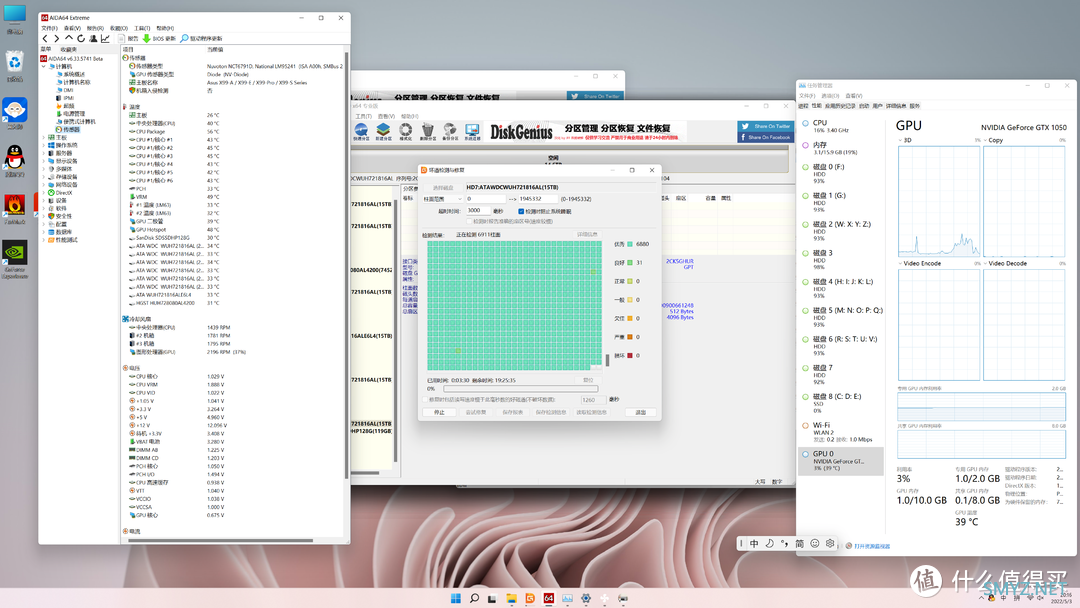

初始温度：刚开始8个硬盘中的初始温度最高的为34度，最低为31度，i7 5820k CPU负载16%，温度40度。
两小时后温度：2小时候，8个硬盘的中最高温度为39度，最低温度为35度，i7 5820k CPU负载18%，温度42度。

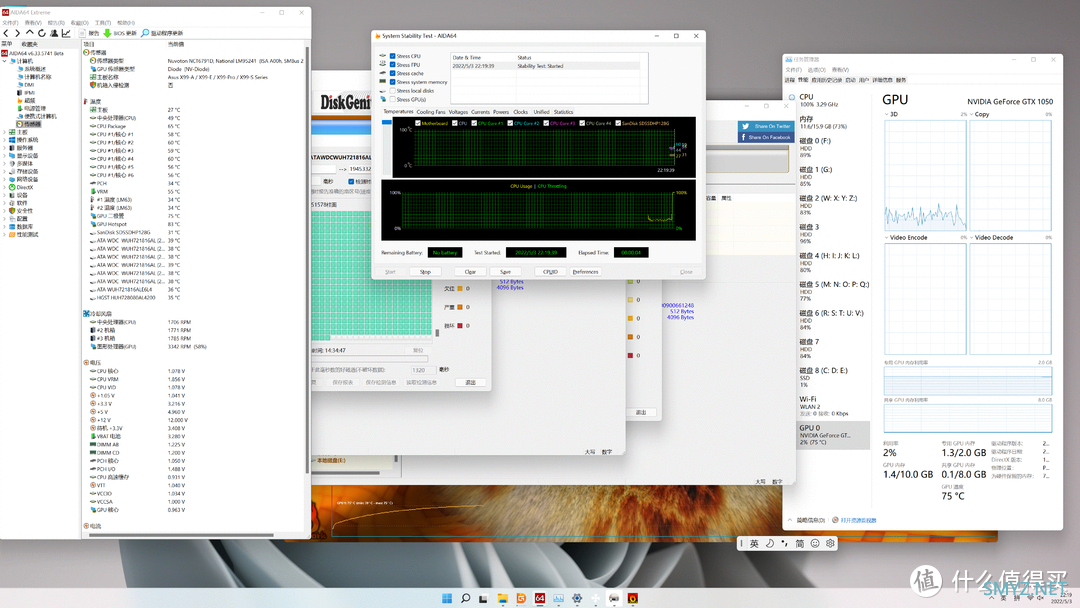

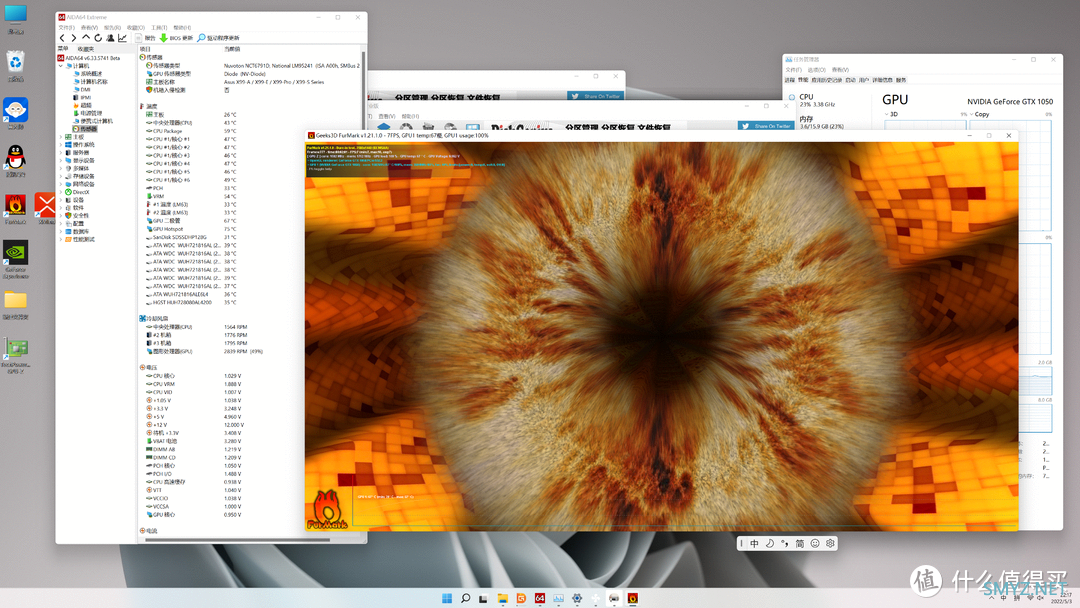

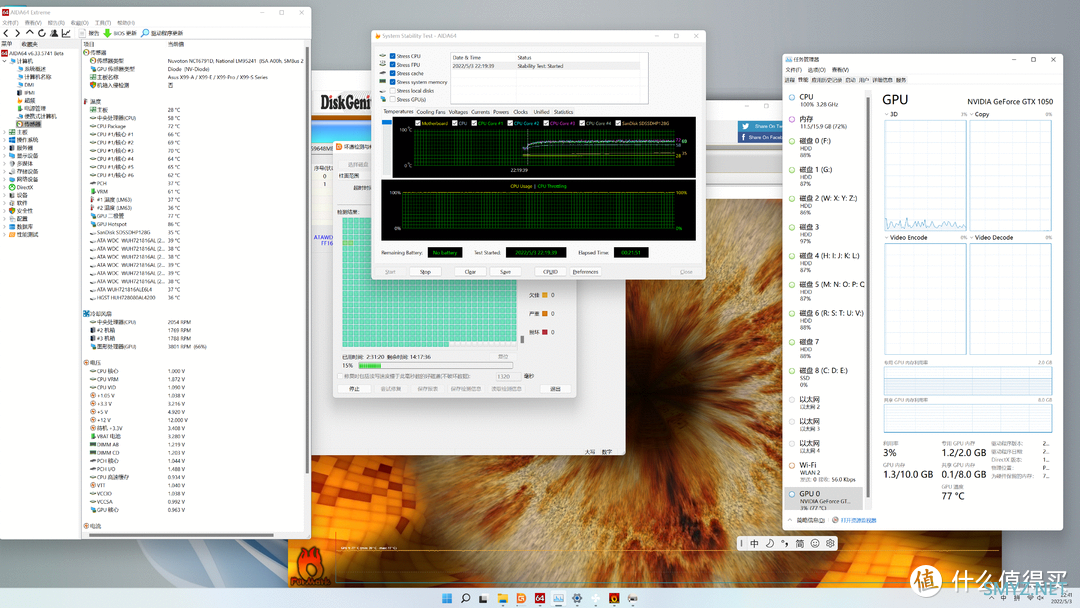

火力全开测试：接着采用双烤Aida64 CPU+FPU+Furmark 2K 20分钟，i7 5820k 温度上升至58°左右，GTX1050显卡温度 76°左右，硬盘温度同上无明显变化。这样看来，毕竟楼主的5820K也是TDP 140w的火炉，上层主板能满足intel 12代的大火炉。
四、总结部分
这款机箱安装过程有点小曲折，先是因为银欣的一条sata不足以支持8张硬盘供电，造成了希捷硬盘掉盘翻车，然后我用了一块hgst 8t sas硬盘将其替换下去；后是因为自己安安拆拆，把头搞晕了，竟然忘记了硬盘位是需要内吸的，搞成了外吹，人为的将热风对着硬盘吹，最后在群友的分析下，这才醒悟过来，赶紧更换了方向。
总体来说，这款机箱外观颜值在线，散热不翻车，做工扎实，不到24L的体积，放置下ATX主板和SFX电源，结构紧凑，安装方便。虽然送测的样品在细部结构上有点小缺陷，比如铝板边缘存在喷砂不整齐、铝板之间的缝隙略有不均匀，硬盘笼缝隙不均匀等细小问题，由于是手版样品存在一些误差也很正常，随后楼主跟群主进行了沟通，确认了量产版已经全部得到改进。

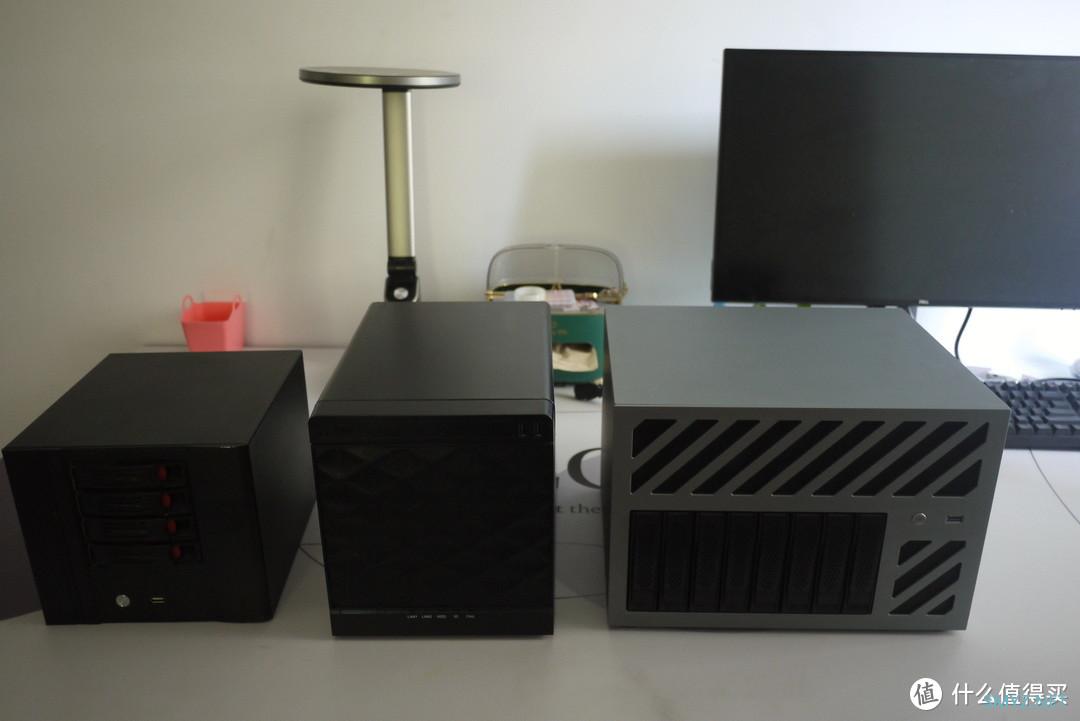

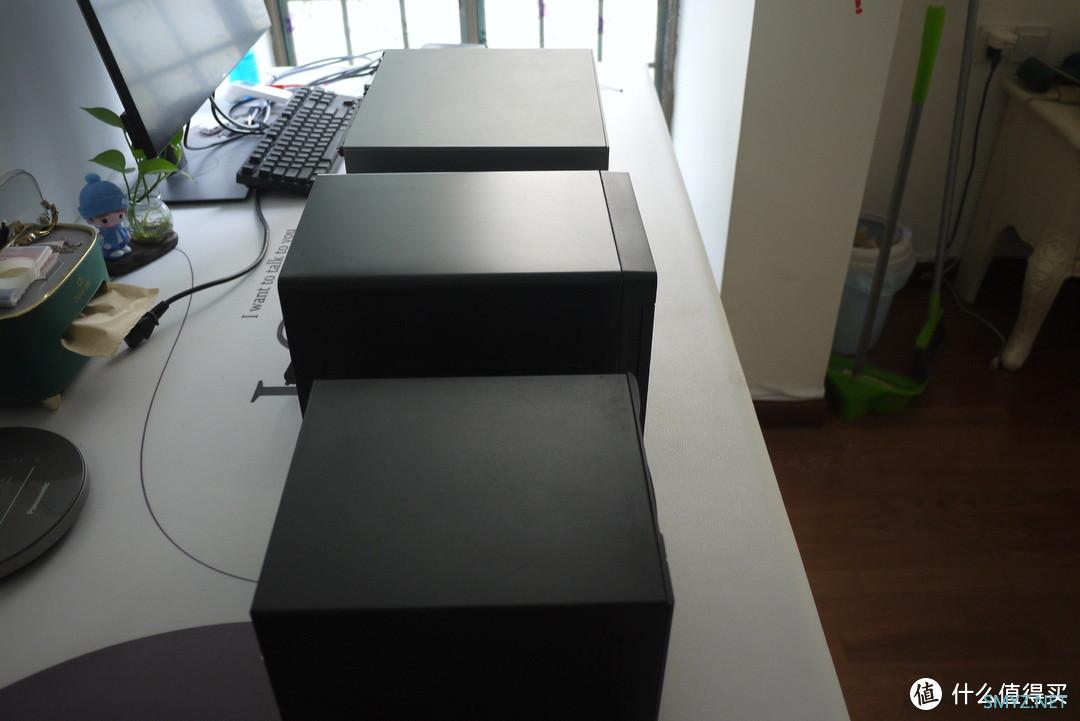

俗话说，没有对比就没有伤害，来上一组互相伤害对比图。
最后给群主提两个建议：
1.附赠了一大包螺丝，硬盘螺丝在一大包螺丝中找了好久，建议在正式版中将机箱的螺丝大概分开一下，标注下硬盘螺丝、电源螺丝以及pci固定螺丝，以便提高装机效率。
2.建议附带一张装机注意事项的说明书。
以上仅个人的一点装机体验，仅供参考，谢谢观看！
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
