自制温湿度、二氧化碳、PM2.5三合一空气质量检测装置家里新风一直都没有用，一直都想把新风弄起来，无奈自己实在是太懒了，懒得去开，果然懒才是一切的原动力，本篇文章仅仅是把传感器做好了，后续加新风的设备再再另开一个篇幅来说。
很多人对于多合一空气检测器的一个需求还有把显示屏加进来，我个人觉没有特别大必要，因为智能家居系统的最终目的就是让系统帮你实现自己手动的开关，那最终传感器的数值就是一个开关，你只需要设定好数值，最终让机器帮你执行什么时候打开新风，什么时候关闭新风即可。
首先
一、硬件准备：
温湿度传感器：SHTC3(10元左右)
二氧化碳传感器：MH-Z19（80元左右，淘宝可以认真找找，还有几款BCD，其实都差不多，随意选择，主要是使用年限的区别，还有些复刻款更加便宜）
PM2.5传感器：PMS7003（50元）
芯片：Esp8266（12.8元）
成本总计：150元上下，可以说是非常有性价比的一个选择
辅料还需要准备电烙铁、杜邦线、1.27mm贴片排母

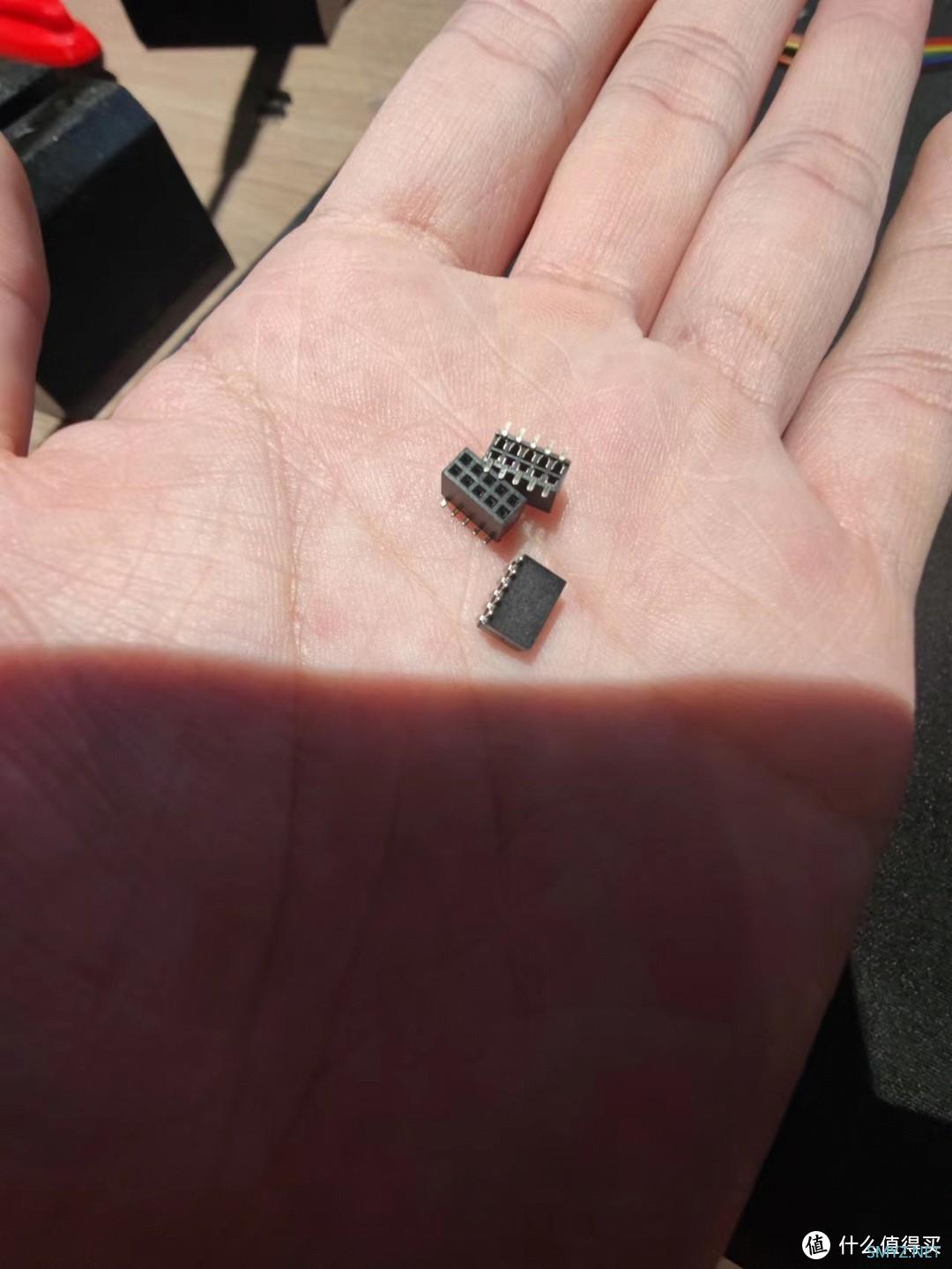

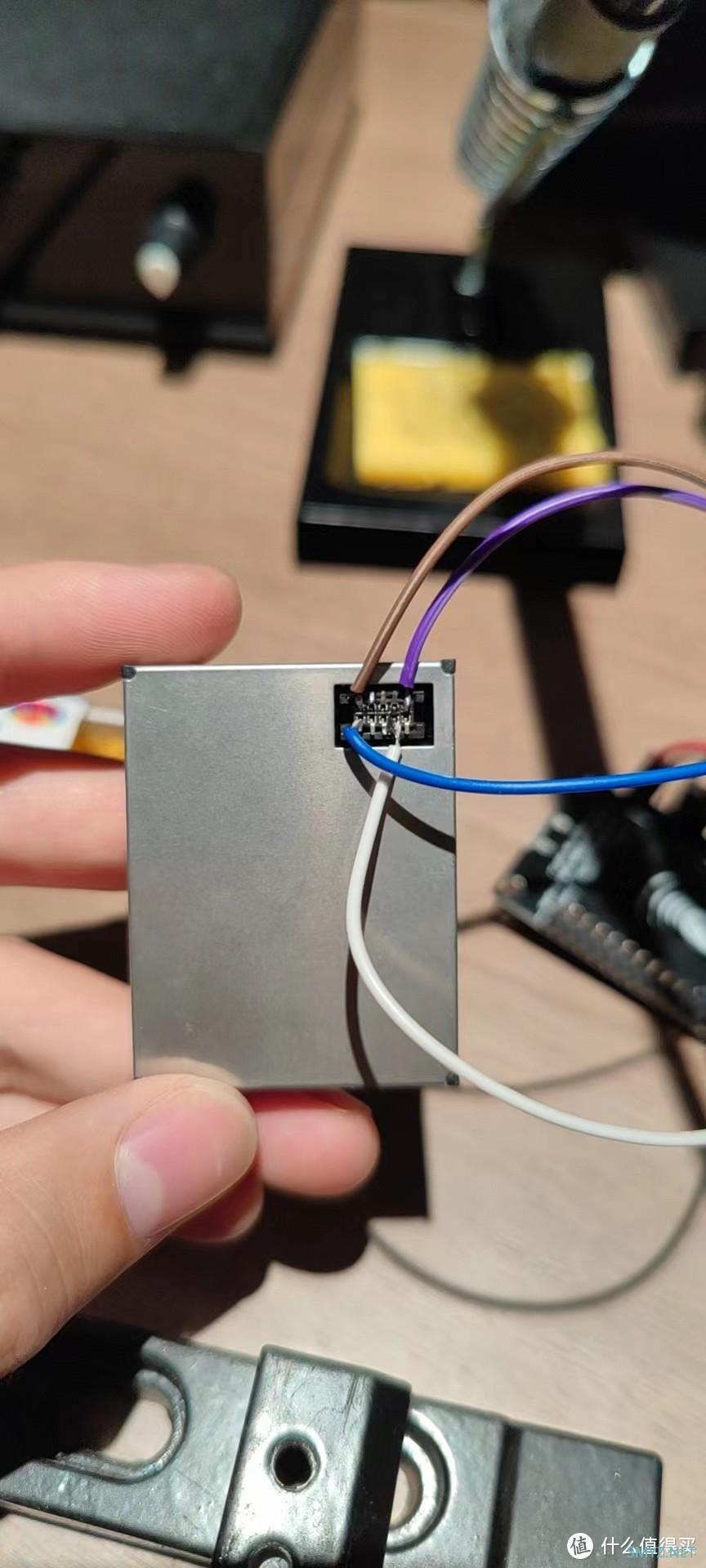

这个就是贴片排母 主要是用来把PMS7003的引脚接出来，方便焊接
我使用的ESPHOME的系统，这三个都是支持的。
二、硬件部分：

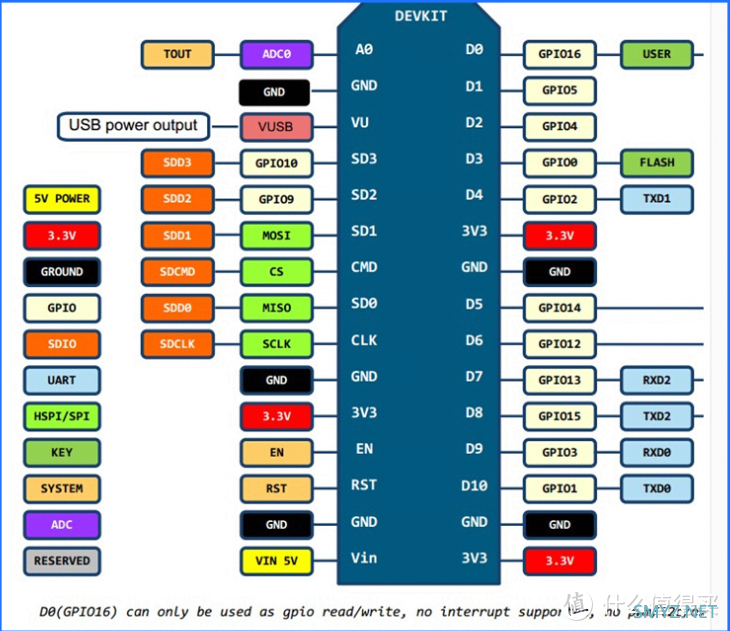

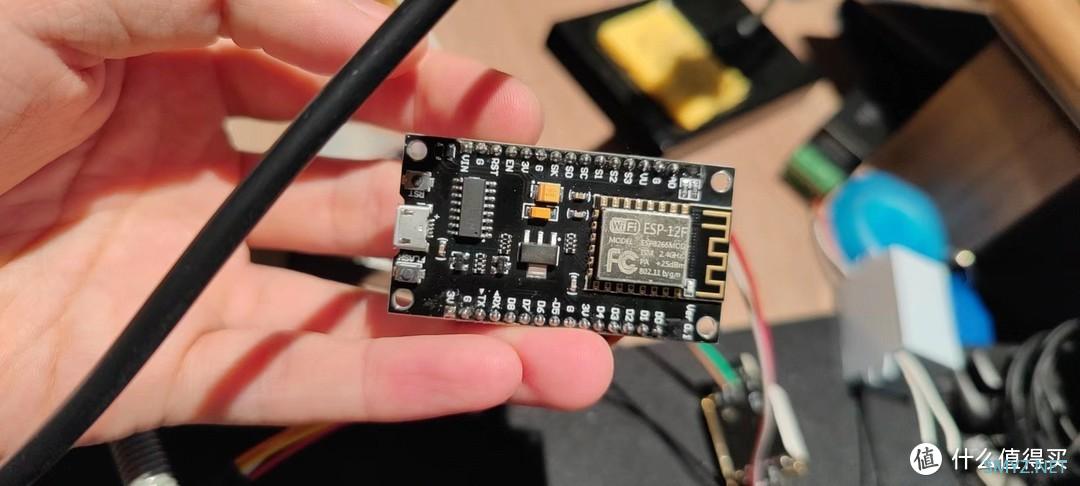

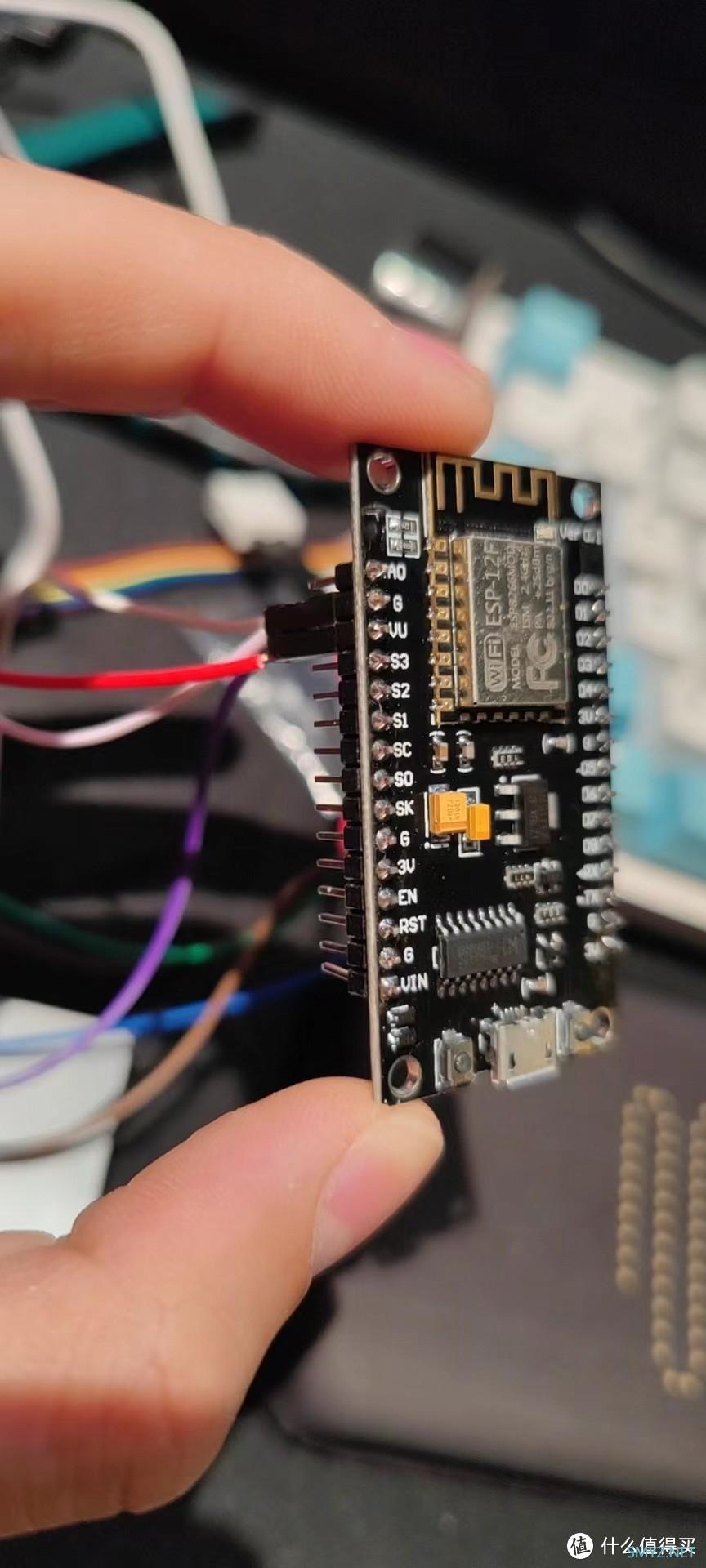

ESP8266的板子一共有一个5V的输出口，3个3.3V，这三个设备中有两个设备是5V的设备，MH-Z19和PMS7003，这两个要正极要接到VU口，GND接地。

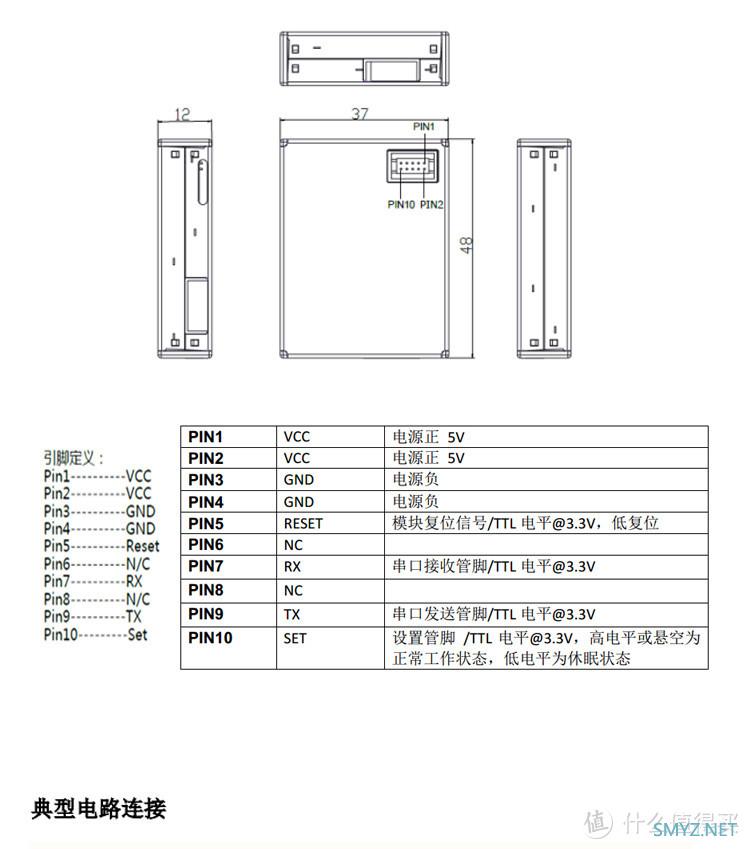

PMS7003的pin口顺序是从右上角开始自上而下，自右向左，1-10口，其中NC口是空口，没有用。

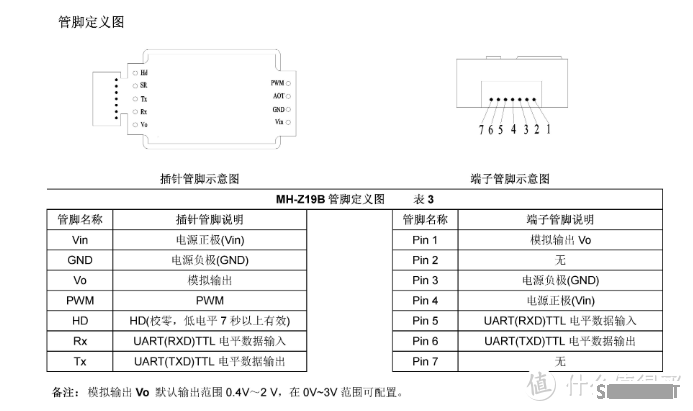

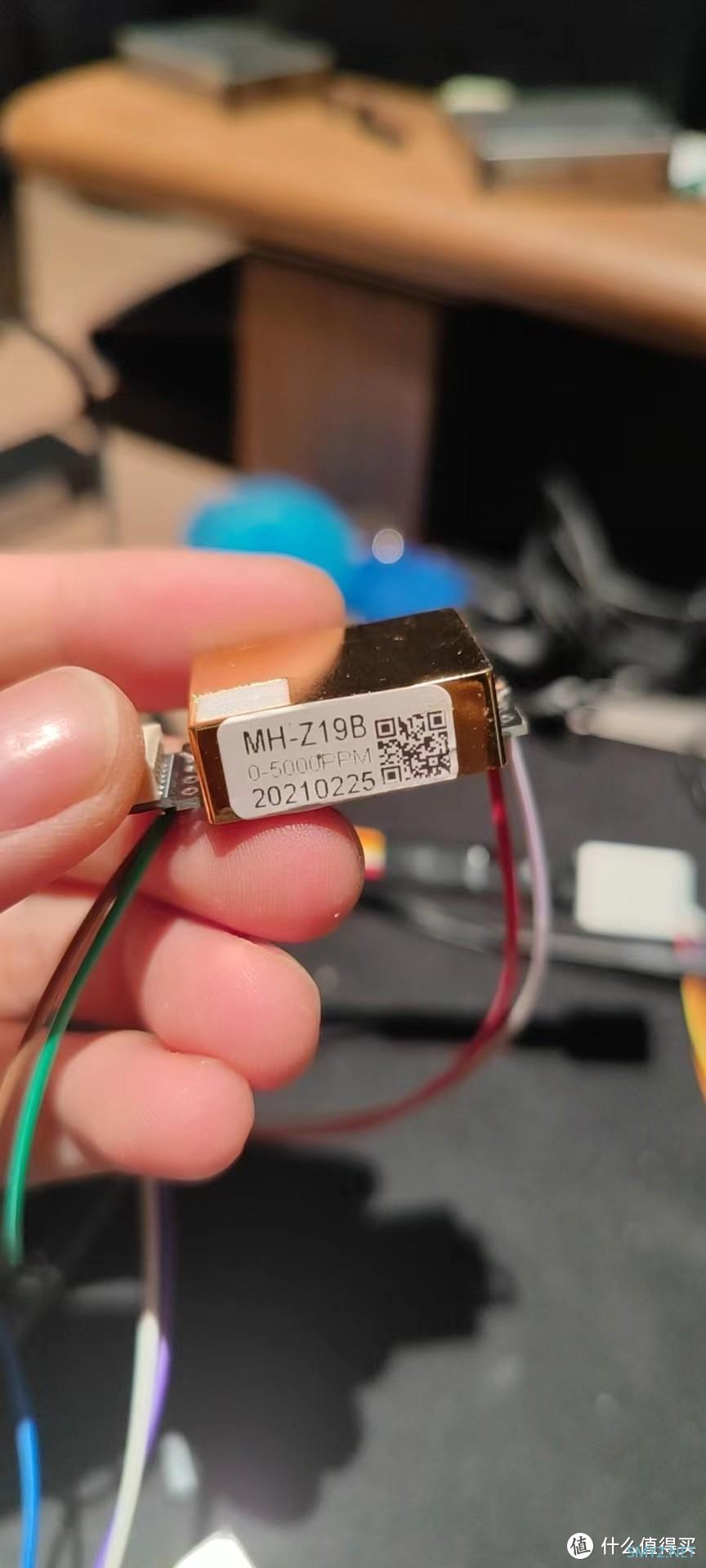

接下来把MH-Z19B的VIN和PMS7003 pin1的线接在一起。然后接在VU口，两个设备的GND口的线接在一起，然后接在esp的GND任意。

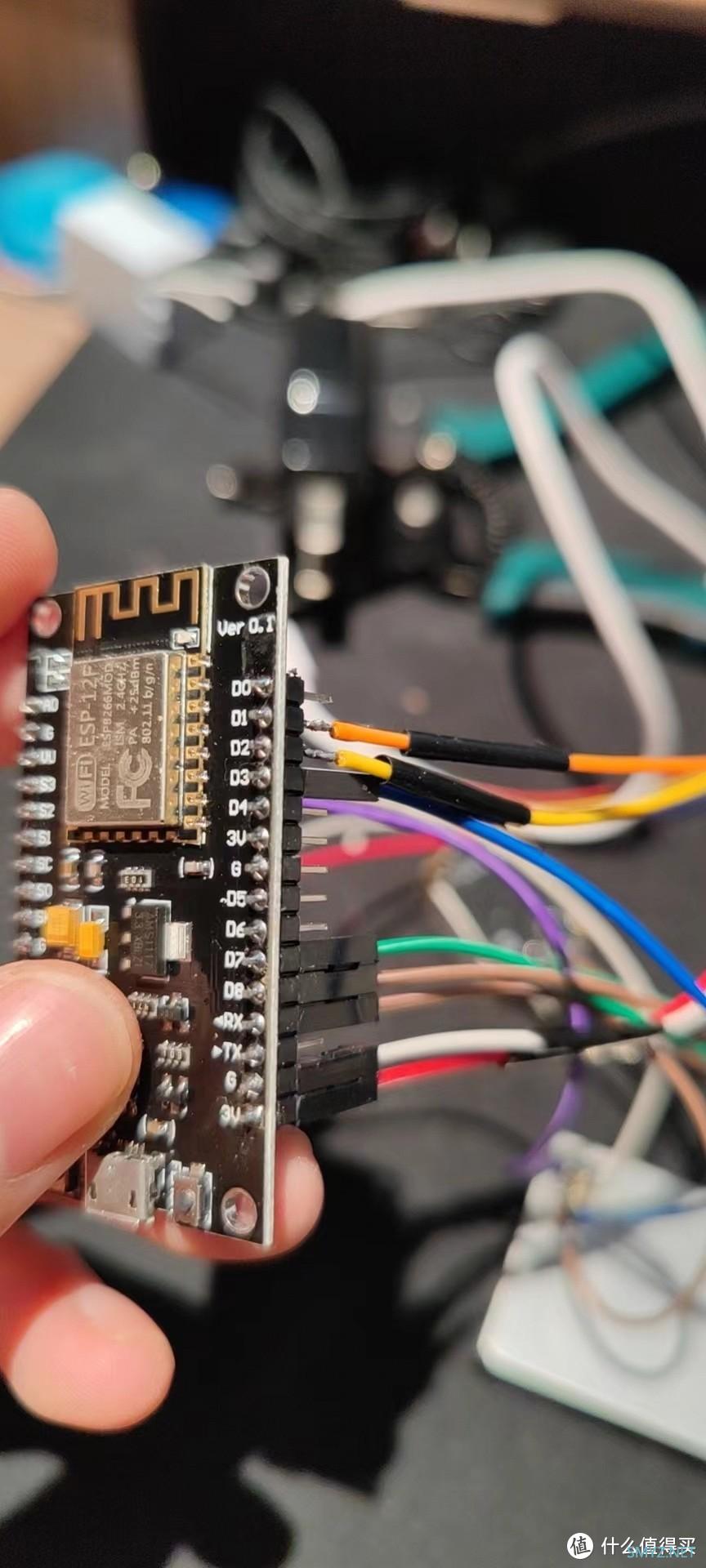

然后将MH-Z19B的tx接板子rx（D7），rx接板子dx（D8），再将PMS7003的TX（pin7）接到板子另外一个rx（D9）的口子上，然后最后再将pin10的reset口接到D3口，用于PMS7003的休眠
因为PMS7003的使用年限只有一年，休眠之后可以使用更久。
接口图我放在下面，大家有不知道的可以再问我。

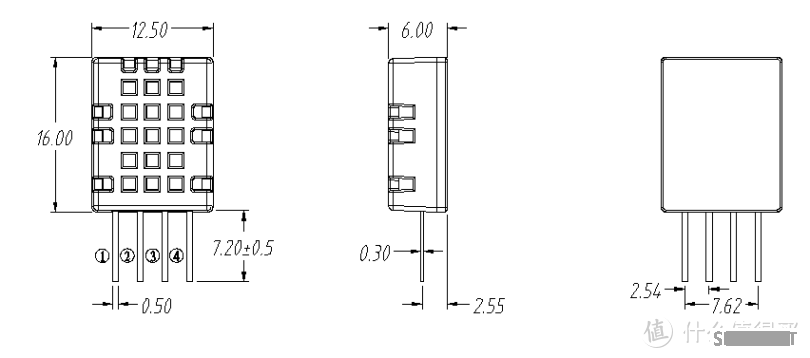

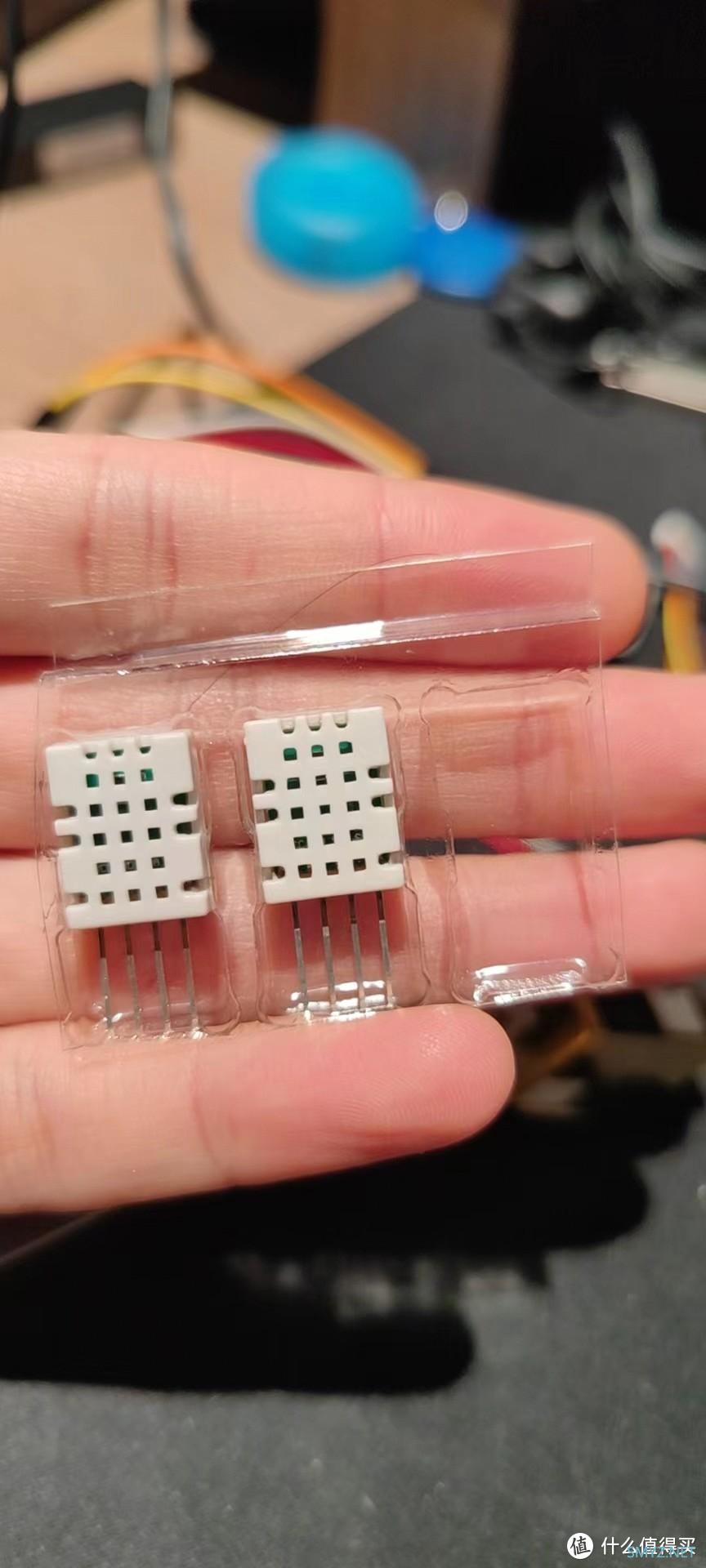

再来说下SHTC3的接口
引脚说明
1、VDD 供电 3.3～5.5V DC
2、GND 接地，电源负极
3、SDA 串行数据，双向口
4、SCL 串行时钟，输入口
其中3、4接口分别接D2、D1。1、2分别接3.3V的电源口和GND
这样 整体的接线部分就算完成了。
三、软件部分
首先刷ESPhome的系统
刷机教程可以参考：
智能家居 篇一：Homeassistant系列：ESPEasy转战ESPHome
三个传感器的接入方式链接如下：
PMS7003：PMSX003 Particulate Matter Sensor
MH-Z19： MH-Z19 CO_2 and Temperature Sensor
SHTC3: SHTCx Temperature+Humidity Sensors
四、最终效果

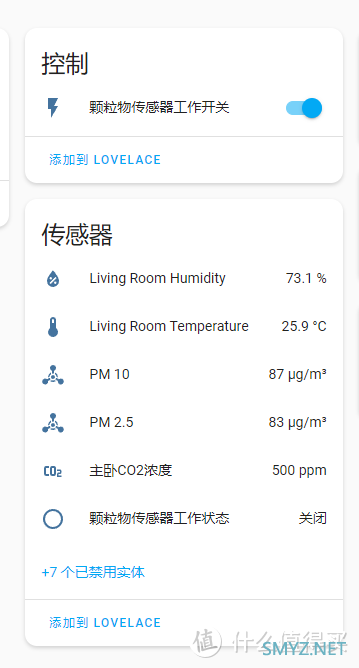

效果如下图
