TWS耳机经过几年的快速发展，目前已经延伸出了许多的细分市场，其中游戏耳机基于更高的自由度、炫酷的外观设计、低延时、游戏音效等功能体验获得许多游戏玩家的喜爱，成为了这部分用户在购买TWS耳机时的首选。此次我爱音频网将要为大家拆解的MD188蓝牙游戏耳机，外观上采用了机甲风的充电盒设计，拥有三段式指示灯显示剩余电量，炫彩呼吸灯增强游戏氛围；功能上支持双模式双解码，支持开盖秒连、一键操作，以及64ms低延时体验。下面就来详细看看这款产品的拆解报告吧~
一、MD188蓝牙游戏耳机开箱

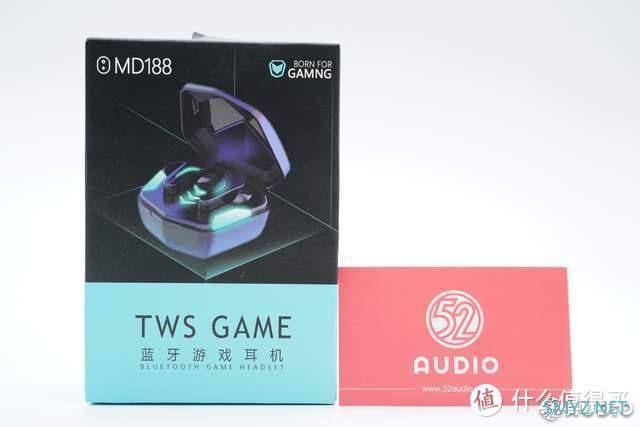

MD188蓝牙游戏耳机包装盒正面展示了产品外观渲染图和产品名称。

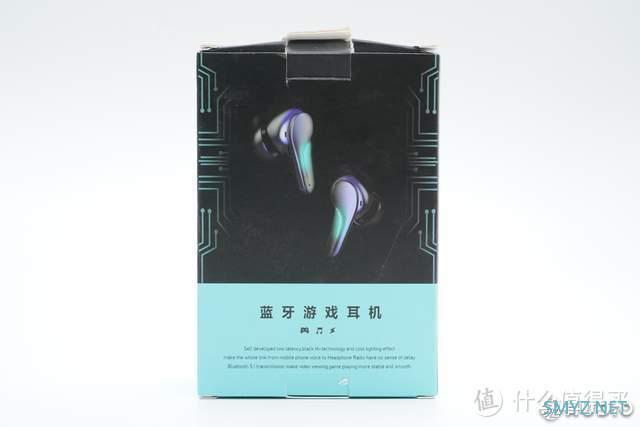

背面展示了耳机的外观渲染图以及部分功能特点介绍。

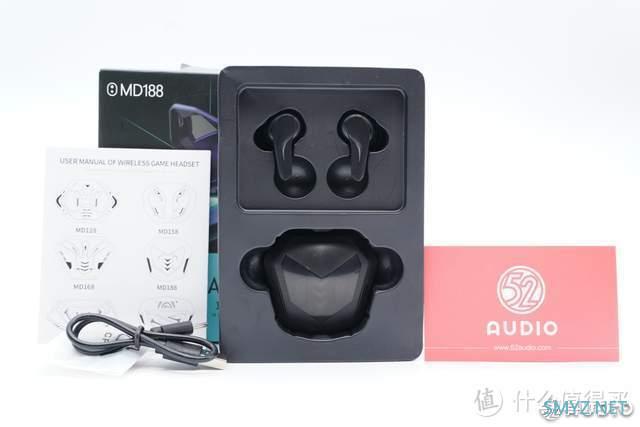

包装盒内部物品有耳机、耳塞、充电线和产品说明书。

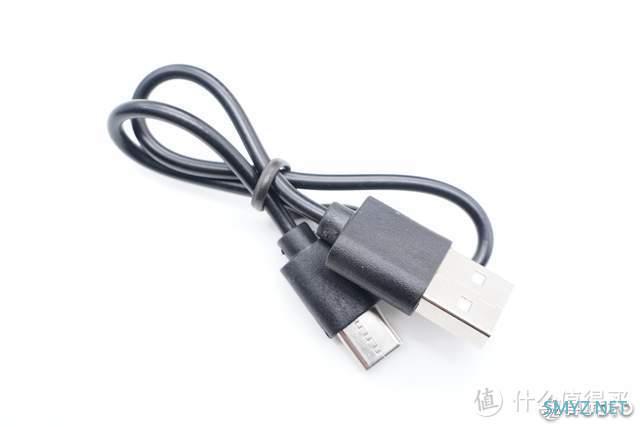

充电线采用了USB-A to Type-C充电接口。

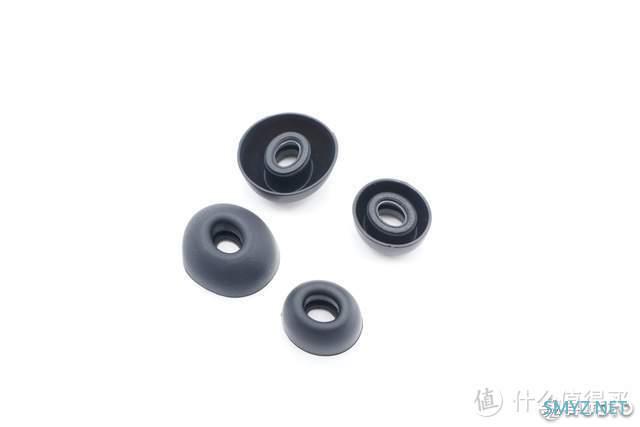

两副不同尺寸的硅胶耳塞，耳机预装一副，总共三种规格，满足不同人群的佩戴使用需求。

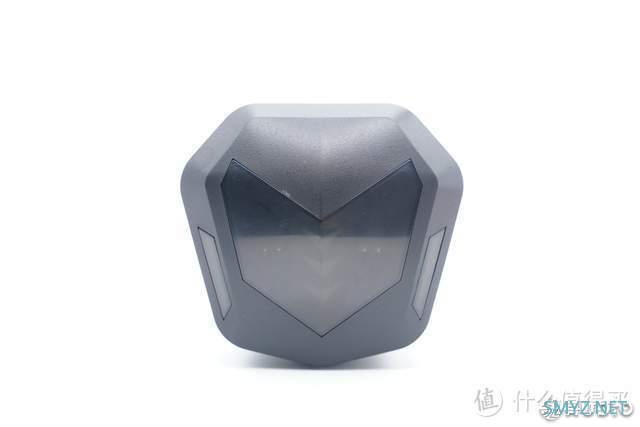

MD188蓝牙游戏耳机充电盒顶部外观一览，类似机甲的透明开窗设计。

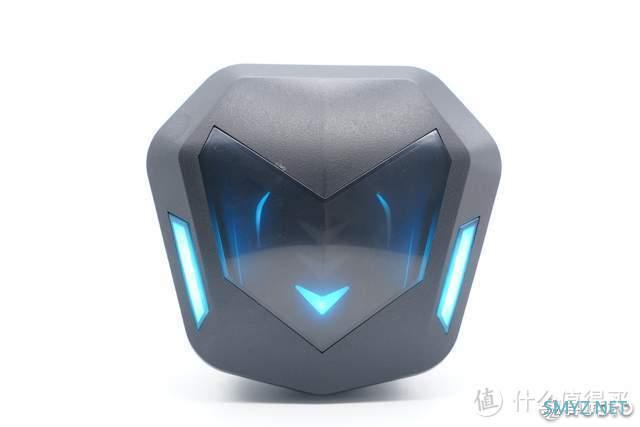

MD188蓝牙游戏耳机炫彩呼吸灯效果展示，中间三颗箭头形灯光同时也是充电盒剩余电量指示灯。

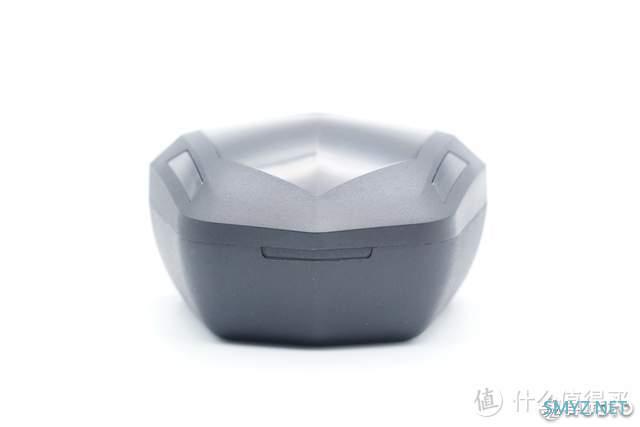

充电盒开盖处设置有凹槽，便于开启。

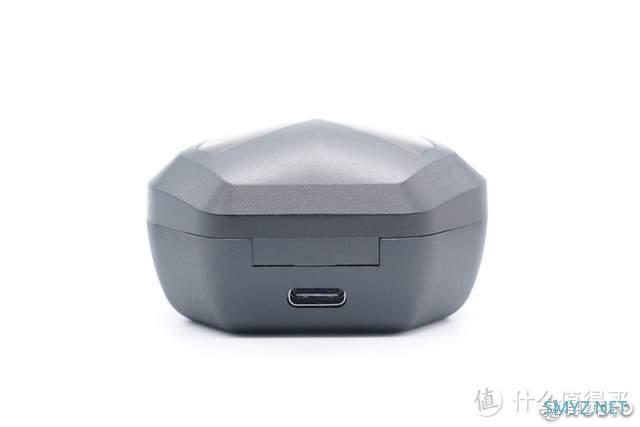

充电盒背面设置有Type-C充电接口。

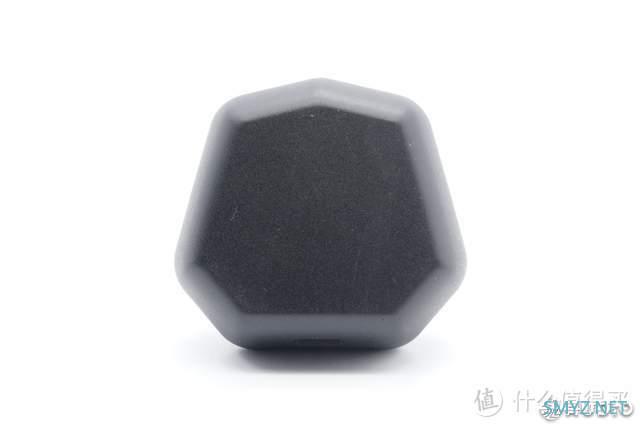

充电盒底部外观一览。

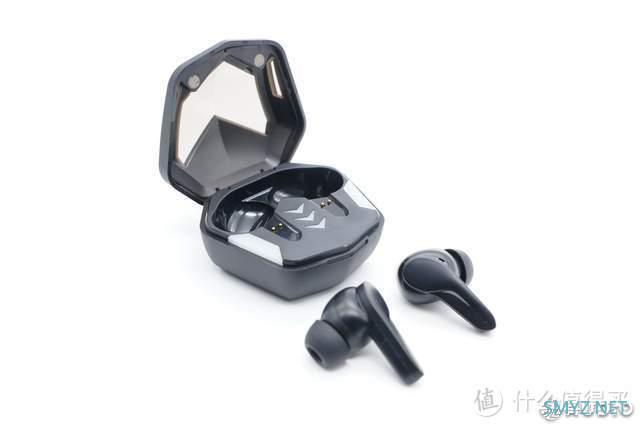

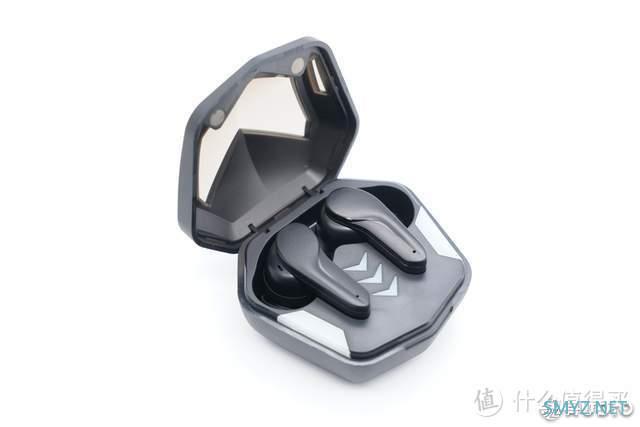

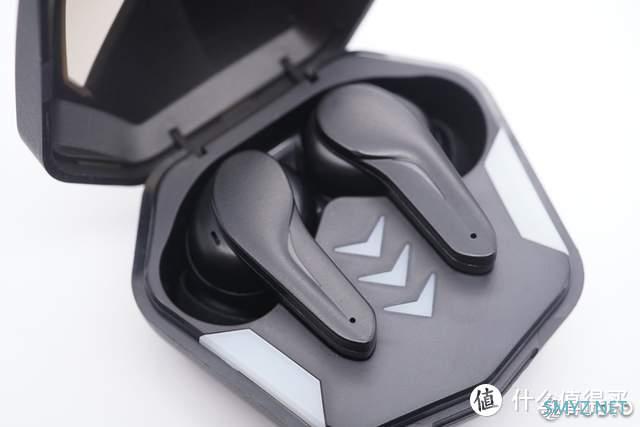

打开充电盒盖，耳机放置状态展示。
充电盒座舱上箭头型指示灯特写。

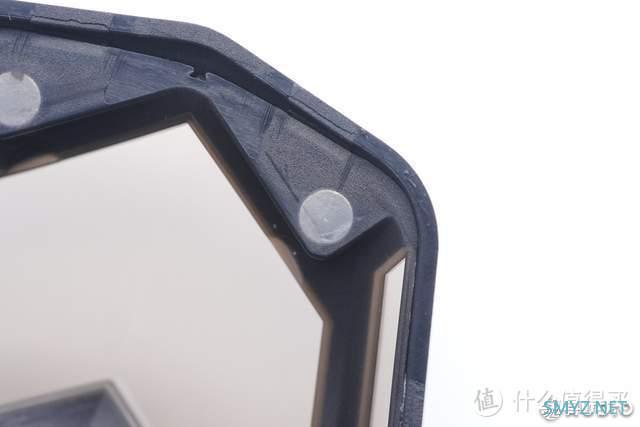

盒盖内侧用于吸附充电盖的磁铁特写。
取出耳机，充电盒内部结构一览。
耳机座舱内部设置有凸起的缓冲垫。

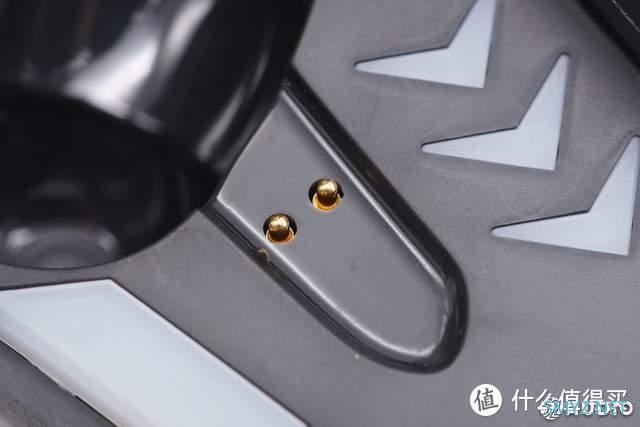

耳机柄座舱内用于为耳机充电的金属顶针特写。

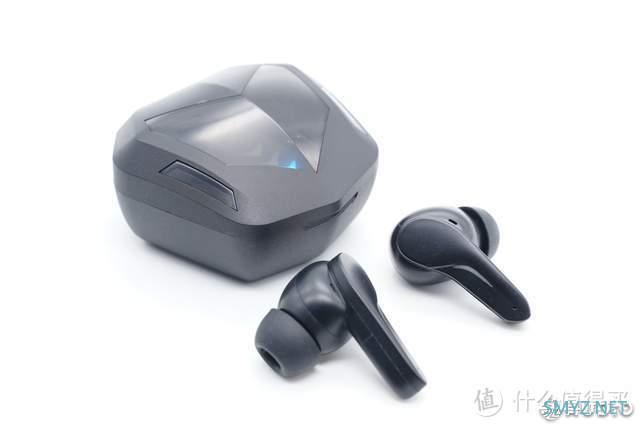

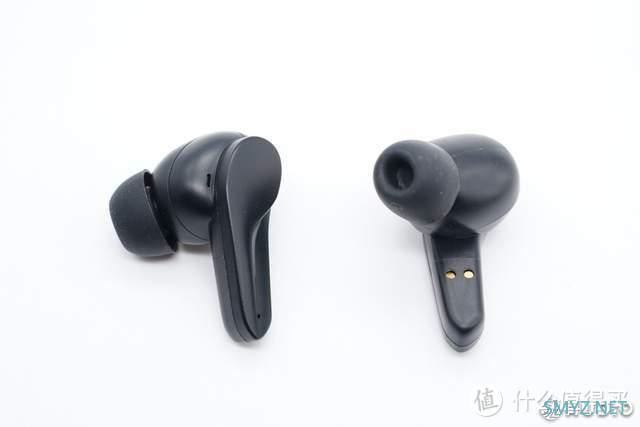

MD188蓝牙游戏耳机整体外观一览。
MD188耳机整体外观一览，采用了柄状的入耳式设计。

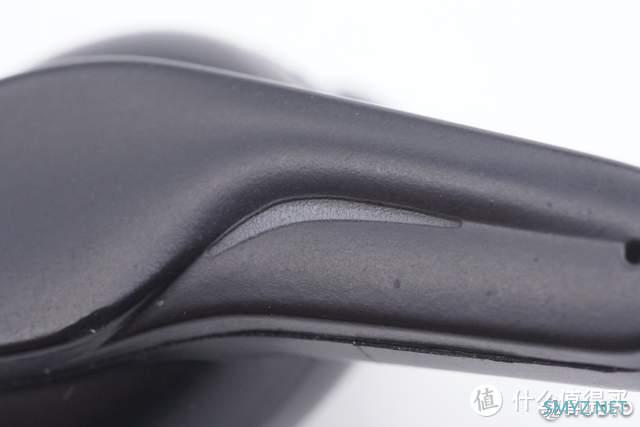

耳机柄背部线条流畅，层次感丰富。
弧形结构错落处还设置有类似“回旋镖”造型的指示灯，用于反馈耳机的工作状态，以及营造游戏氛围。

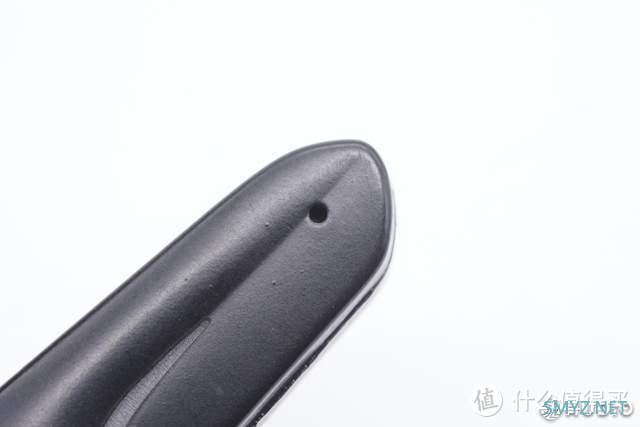

耳机泄压孔特写。

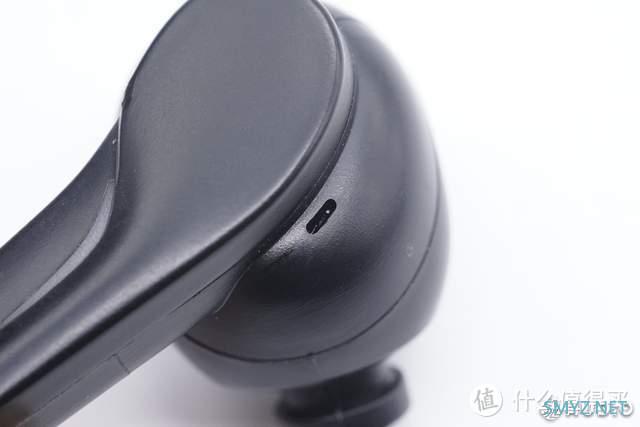

耳机麦克风拾音孔特写，用于语音通话功能。

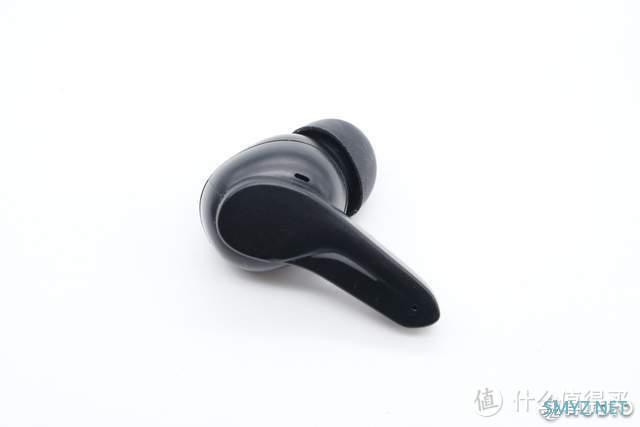

耳机内侧外观一览。

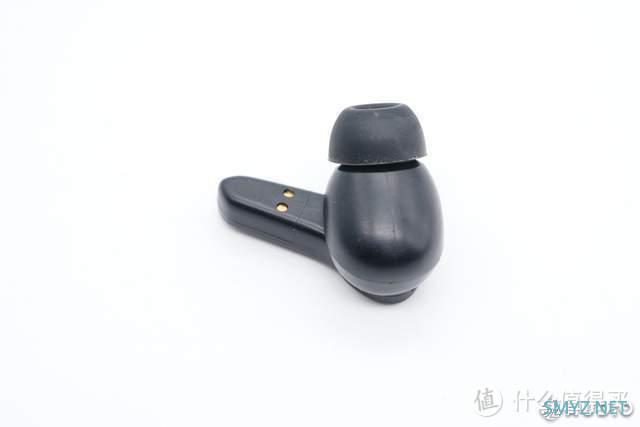

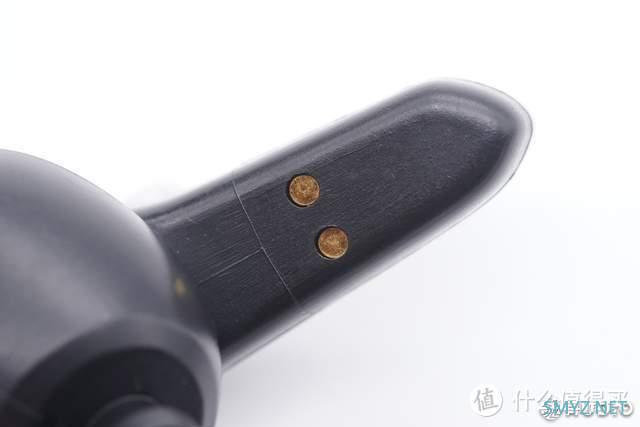

耳机柄内侧金属充电触点特写。

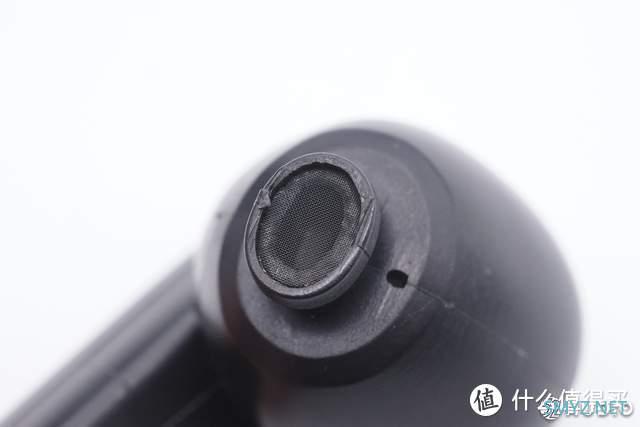

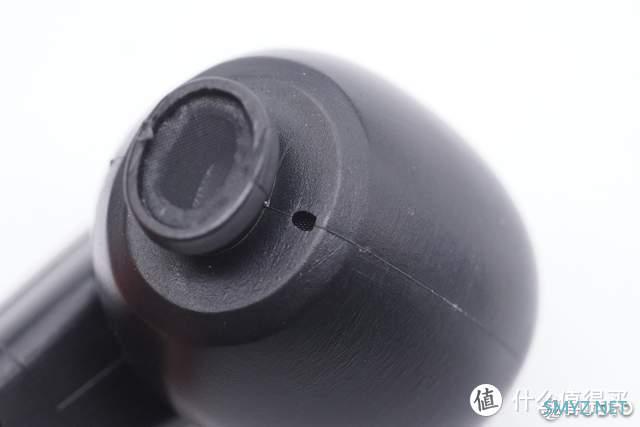

取掉耳塞，椭圆形出音嘴特写，防尘网防护防止异物进入。
耳机调音孔特写，用于保障音腔内部空气流通。

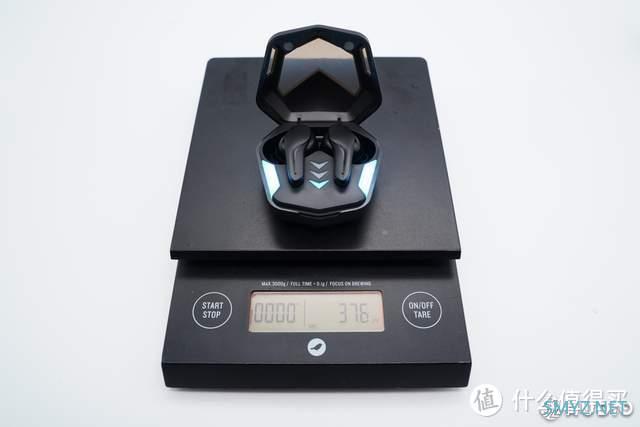

经我爱音频网实测，MD188蓝牙游戏耳机整体重量约为37.6g。

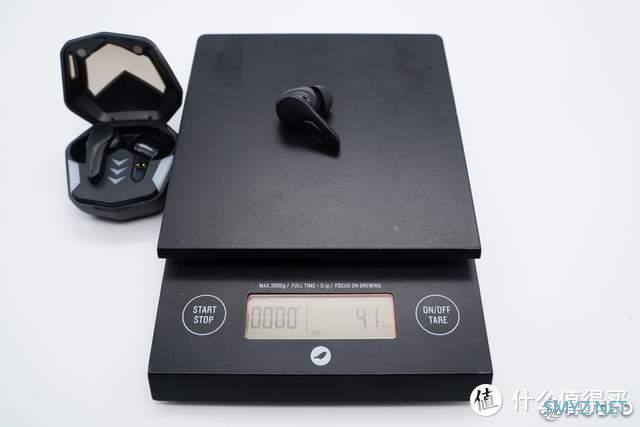

单只耳机重量仅为4.1g，非常的轻盈，提升佩戴舒适性。

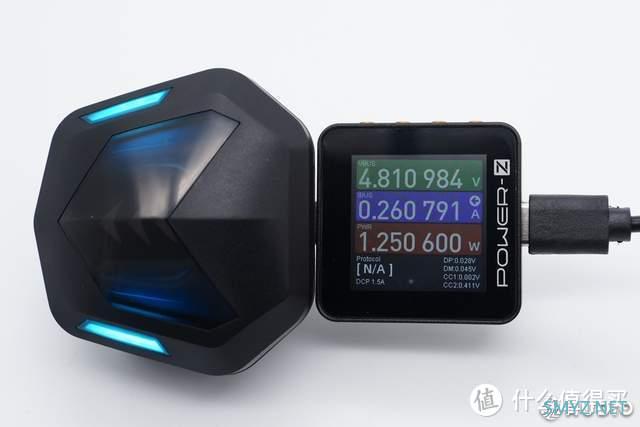

我爱音频网采用CHARGERLAB POWER-Z KM002C对MD188蓝牙游戏耳机进行有线充电测试，充电功率约为1.25W。
二、MD188蓝牙游戏耳机拆解
经过开箱我们了解了这款产品的外观设计，下面进入拆解部分看看其内部结构配置信息~
充电盒拆解
撬开充电盒座舱，腔体内部结构一览。
充电盒主板通过螺丝固定在座舱背部。

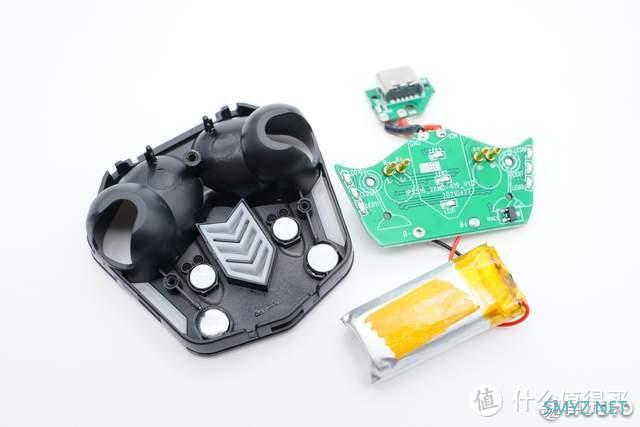

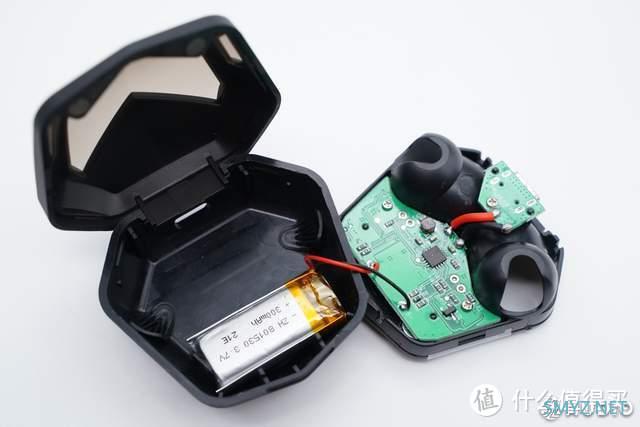

卸掉螺丝，取出充电盒内主要组件。

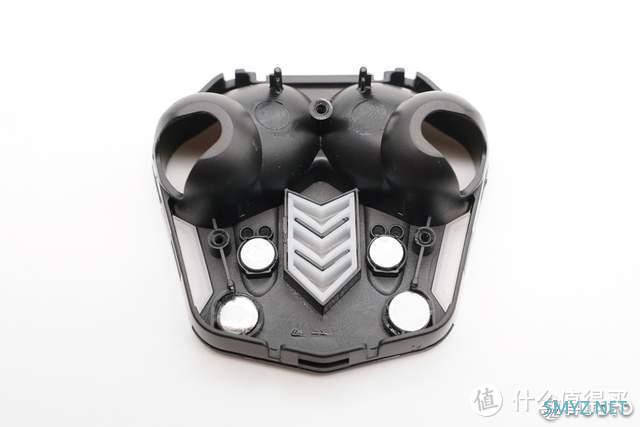

座舱底部结构一览，中间箭头为指示灯导光柱，两侧设置有四颗磁铁用于吸附耳机和充电盒盖。

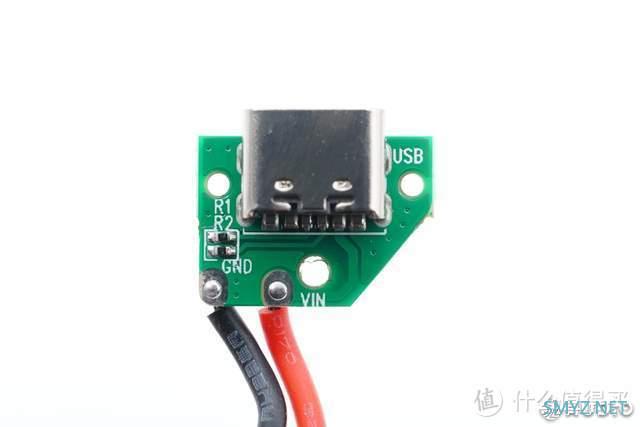

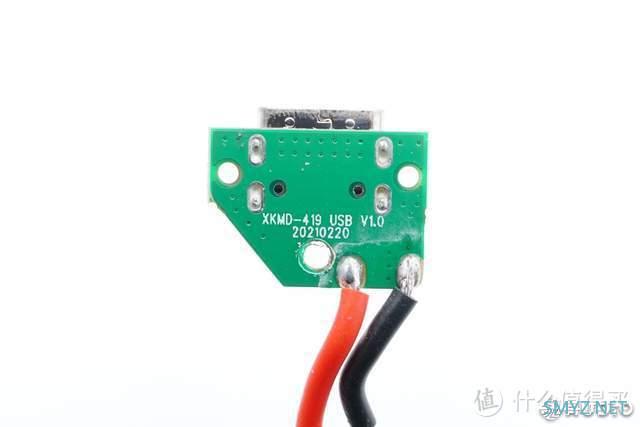

电源输入小板一侧电路一览，焊接有Type-C充电母座。
小板背面电路一览，与主板连接的导线焊接在小板上。

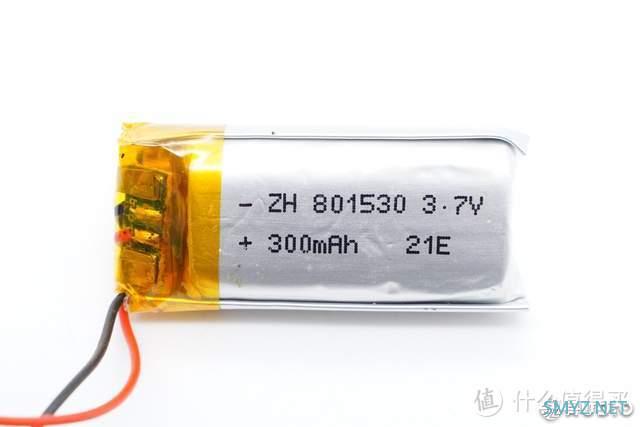

充电盒内锂离子电池型号ZH801530，电压：3.7V，容量：300mAh。

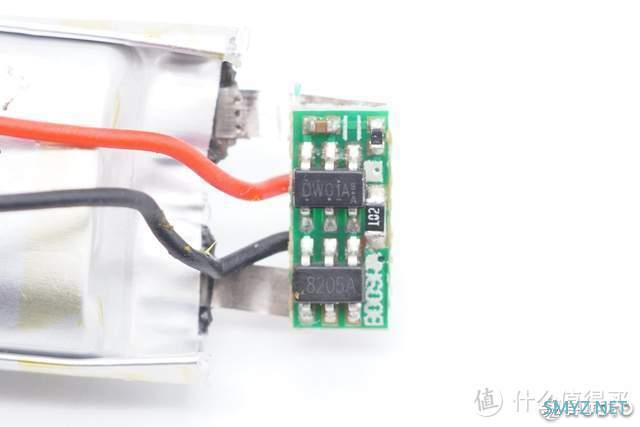

电池配备有电路保护板，采用了DW01A锂电保护IC和8205A MOS管。

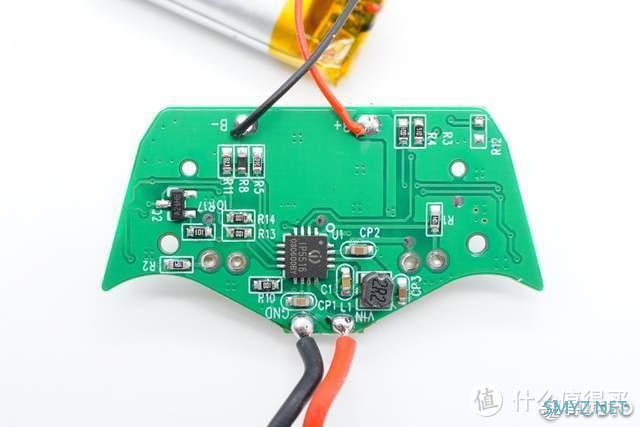

充电盒主板一侧电路一览。

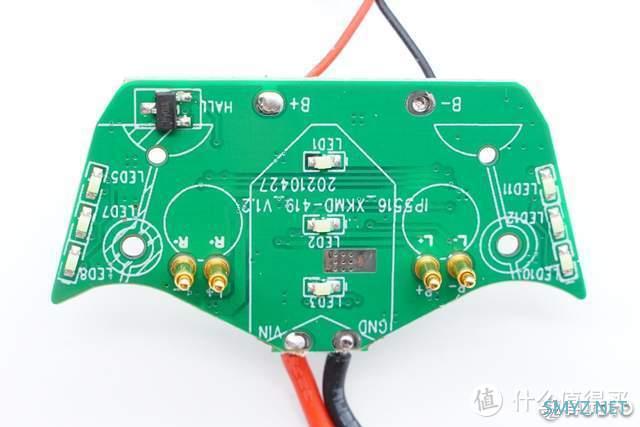

充电盒主板另外一侧电路一览。
充电盒为耳机充电的Pogo pin连接器特写。

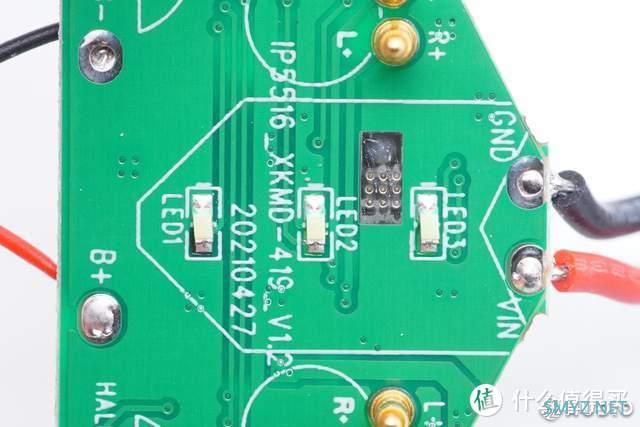

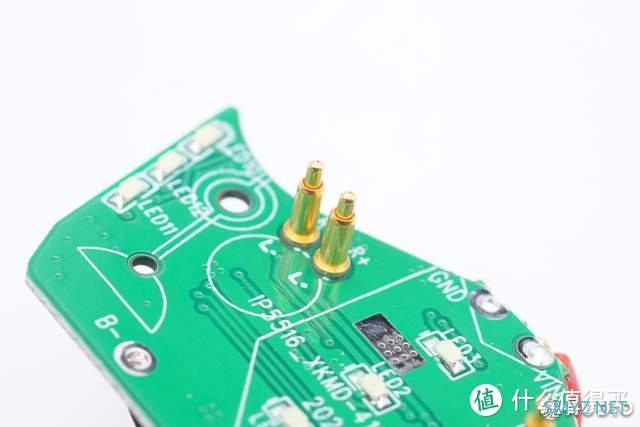

三颗LED指示灯特写，用于反馈充电盒剩余电量信息。

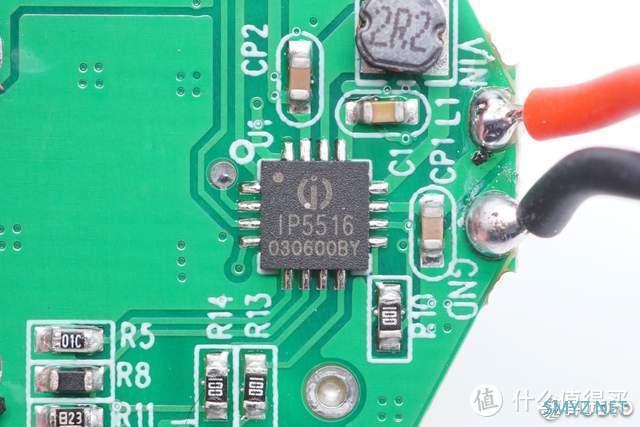

INJOINIC英集芯IP5516充电盒管理SoC，集成MCU、升压转换器、锂电池充电管理、电池电量指示、5V单向通讯等功能，为TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP5516支持300mA同步升压输出，500mA线性充电，输入电流可调并支持自适应调节，支持高压平台电池，内置ADC计算电池电量，支持1-4颗LED或者5～6pin 188数码管电量显示。IP5516 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
据我爱音频网拆解了解到，目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、Ambie等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

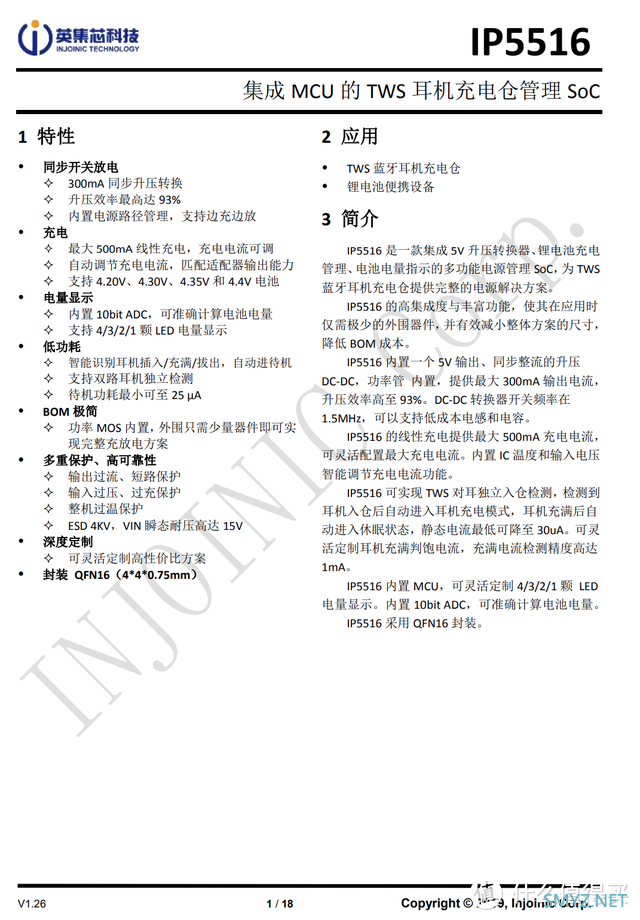

INJOINIC英集芯IP5516详细资料图。

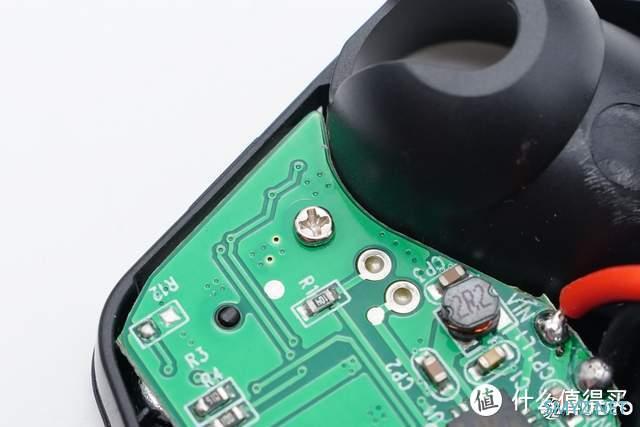

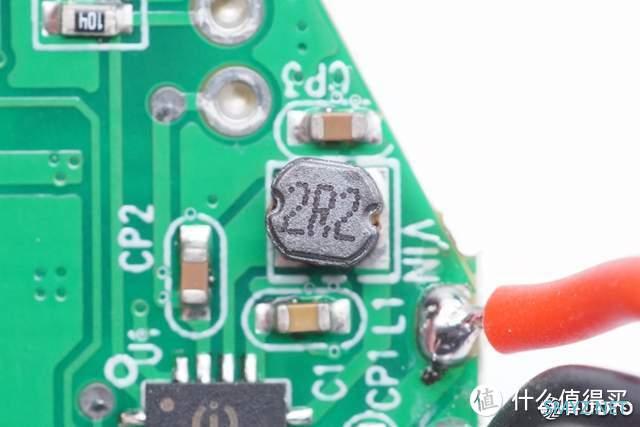

2R2升压电感，配合电源管理芯片升压为耳机充电。
耳机拆解
进入耳机拆解部分，沿耳机头合模线撬开腔体。

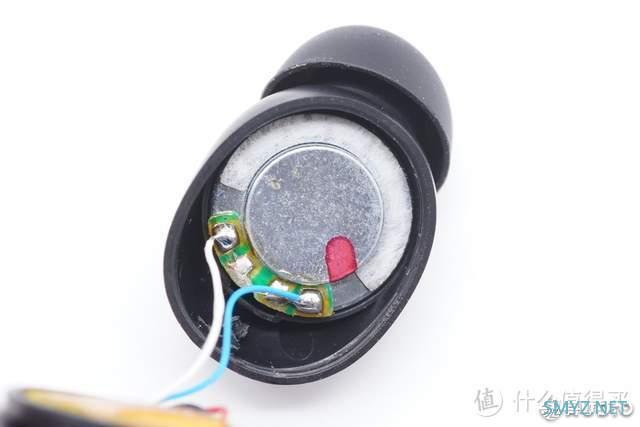

前腔内部扬声器单元背面特写。

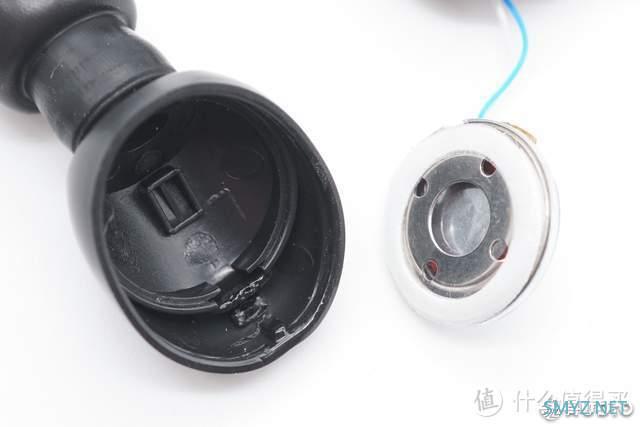

取出扬声器，前腔内部结构一览。

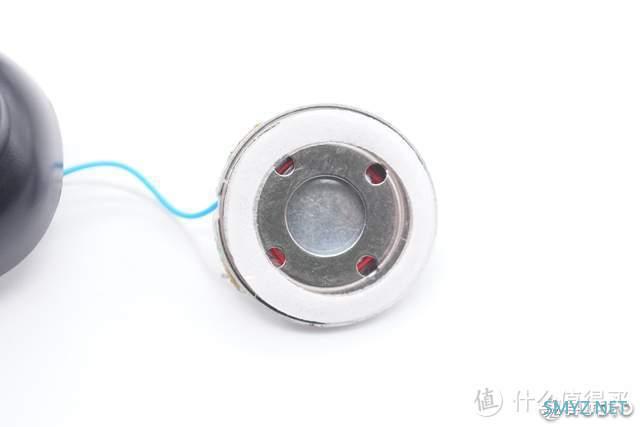

扬声器单元正面特写。

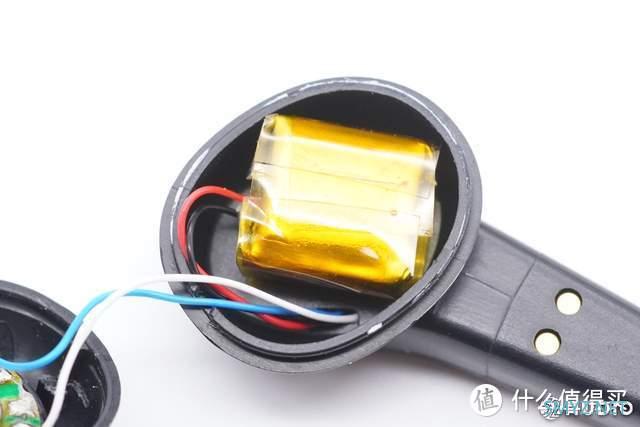

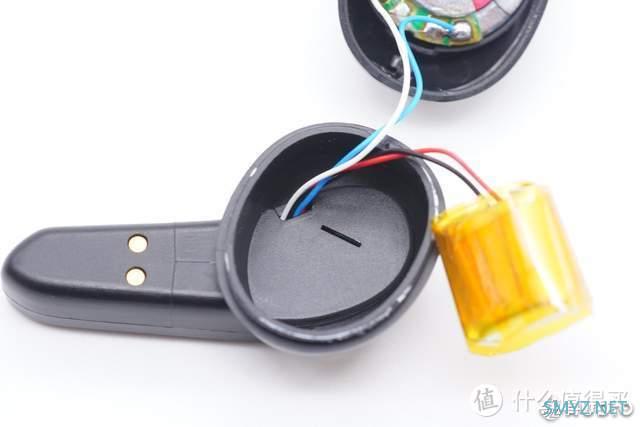

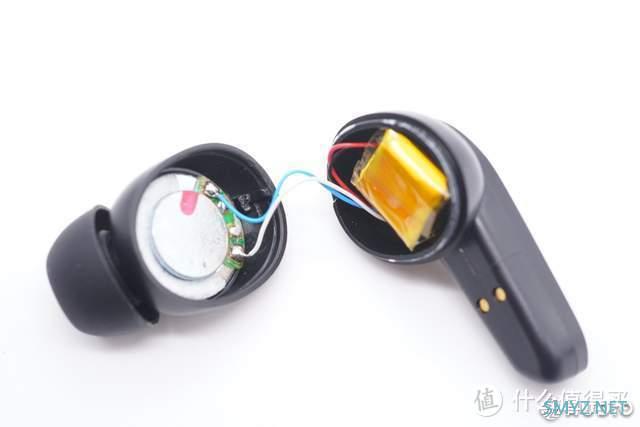

后腔内部固定电池单元。
后腔内还设置有隔离层，扬声器和电池导线过孔连接到主板。

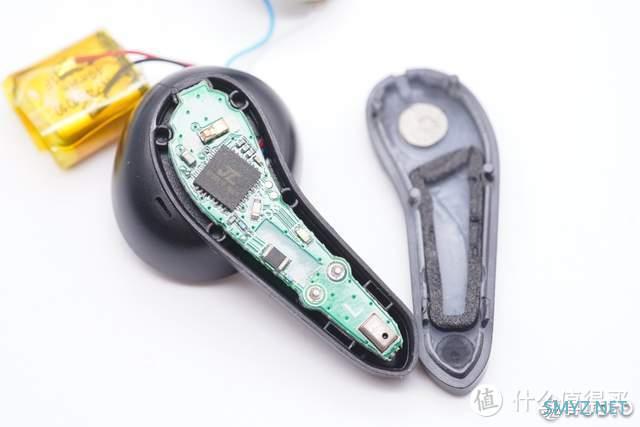

撬开耳机柄背部盖板，腔体内部结构一览。

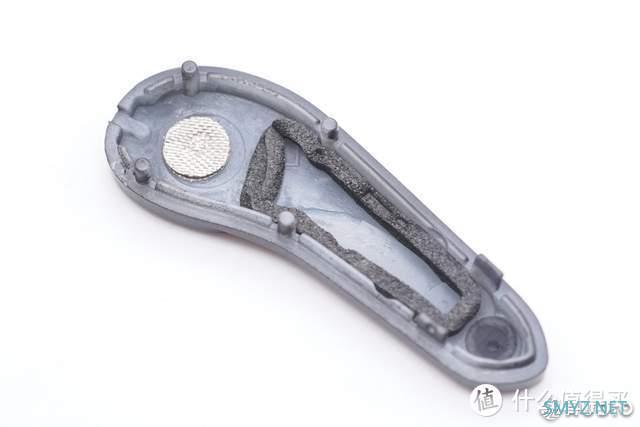

盖板内侧设置有金属导电布，用于触摸控制。指示灯导光柱设置有黑色泡棉罩，防止漏光。底部是麦克风防尘罩。

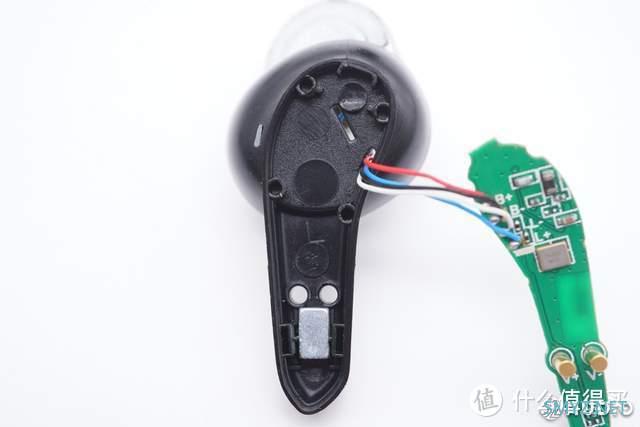

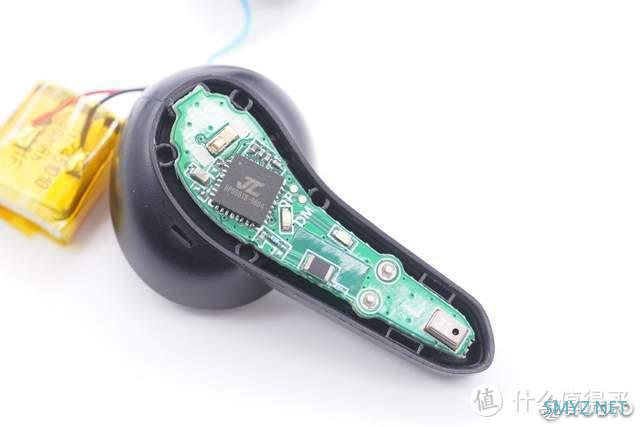

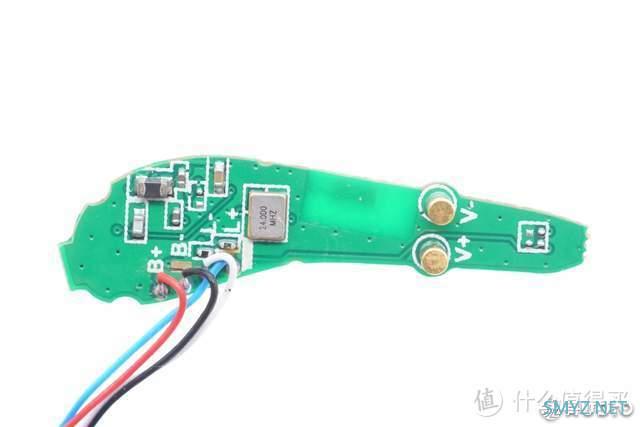

耳机主板一侧电路一览。
取出主板，耳机柄内部结构一览。
耳机主板另外一侧电路一览。
用于连接金属导电网布实现触摸功能的金属弹片。

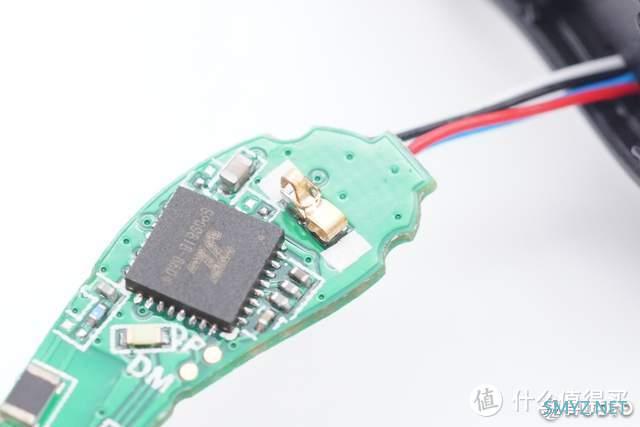

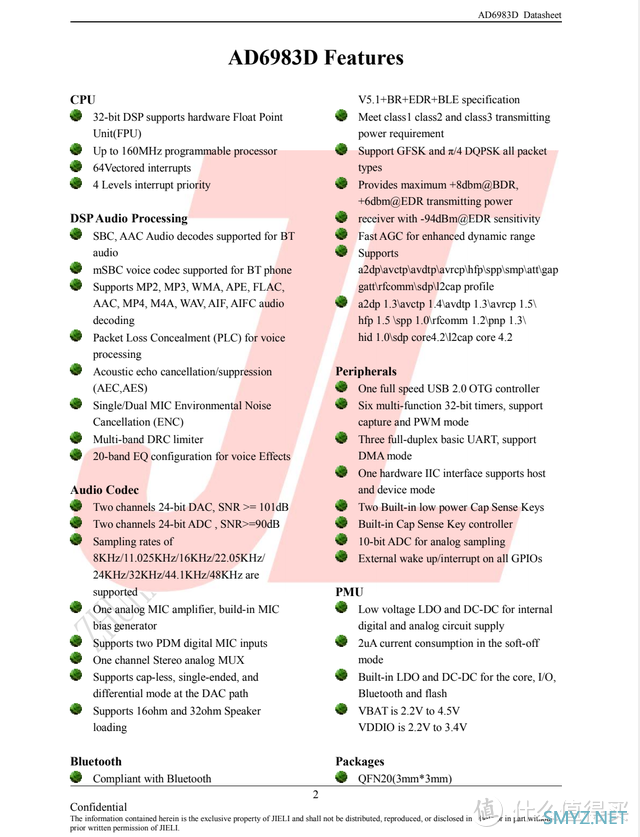

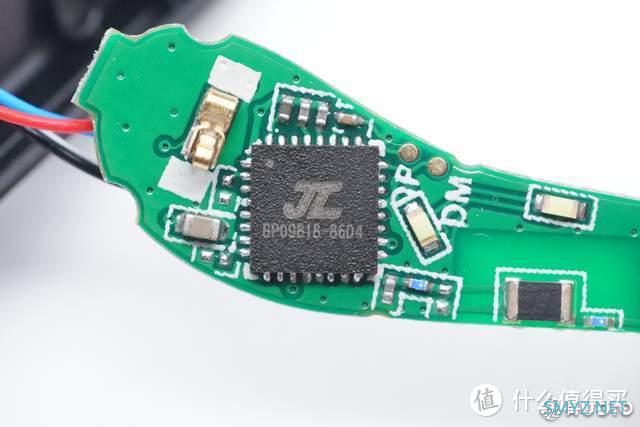

JL杰理AC6983D蓝牙音频SoC，蓝牙5.1双模，内置32位DSP，支持AAC、SBC音频解码；支持单/双麦克风环境声消除，支持20波段EQ配置；支持两路模拟麦克风放大，内置麦克风偏置；以及用于内部数字和模拟电路电源的低压LDO和DC-DC。
据我爱音频网拆解了解到，目前已有奋达、Tezo、飞利浦、摩托罗拉、亚马逊、boAt、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理方案。
JL杰理AC6983D详细资料图。

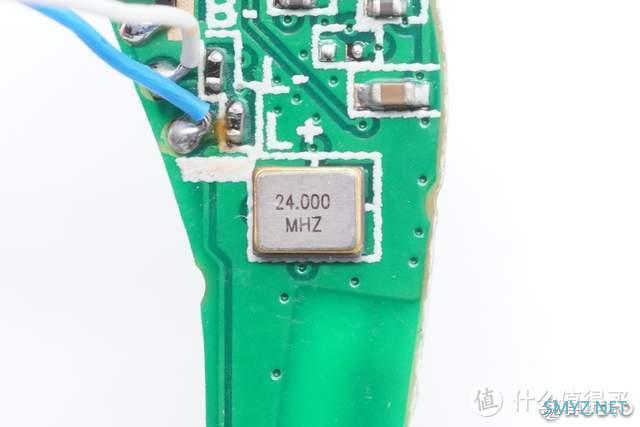

24.000MHZ的晶振特写，为蓝牙芯片提供时钟。
陶瓷蓝牙天线特写，用于无线信号传输。

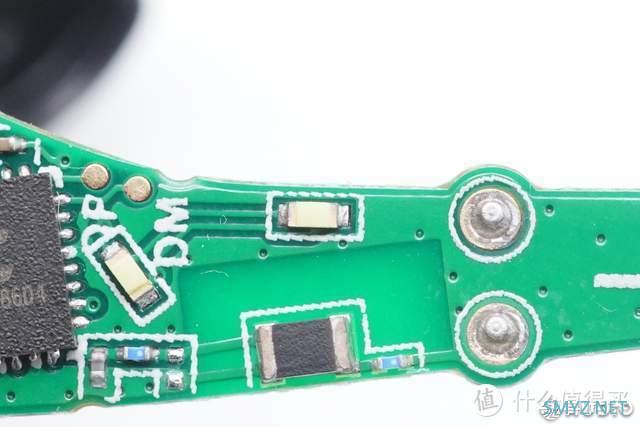

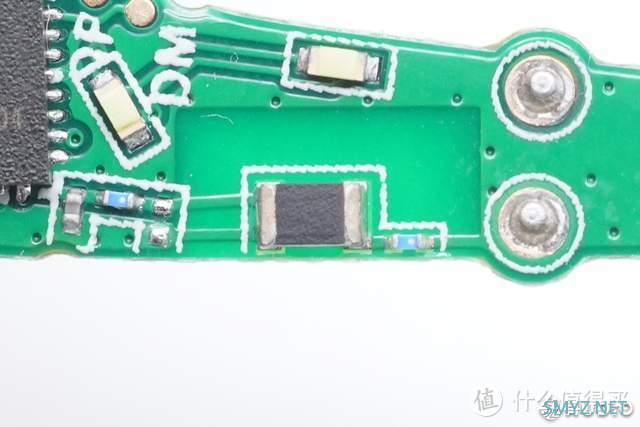

耳机LED指示灯特写。

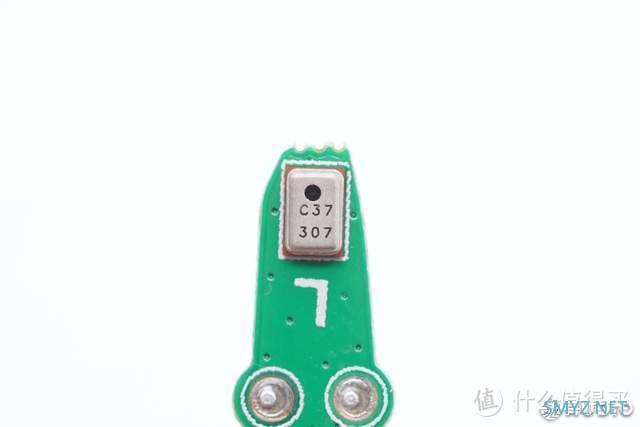

镭雕C37 307的MEMS麦克风特写，用于语音通话功能拾音。

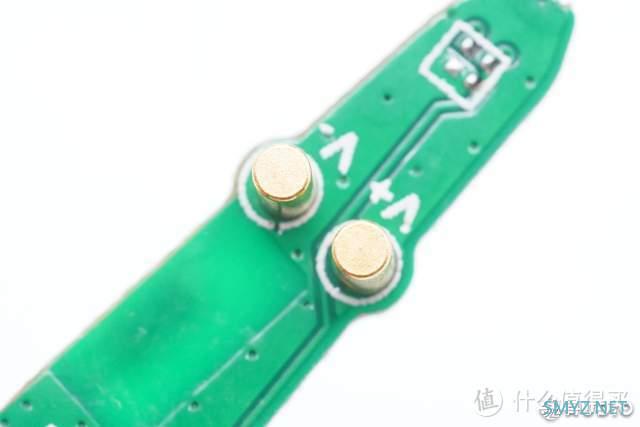

为耳机充电的两颗金属铜柱特写。

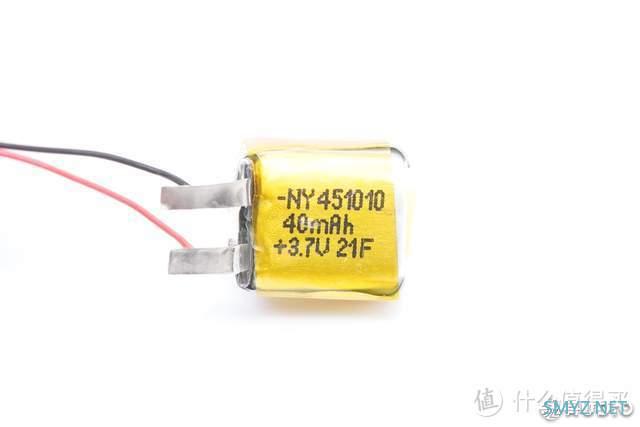

耳机内部采用了软包锂离子电池，型号NY451010，容量40mAh，电压3.7V。

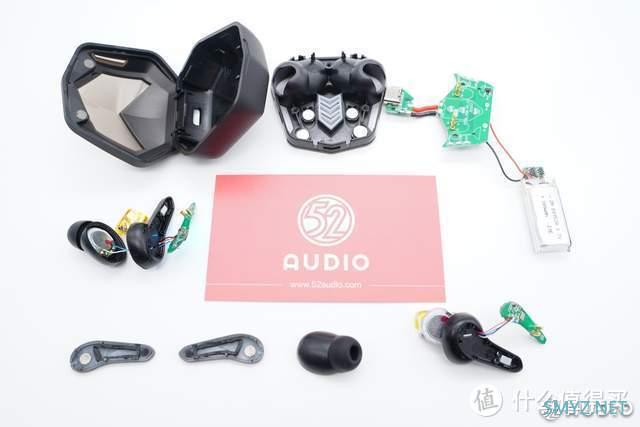

MD188蓝牙游戏耳机拆解全家福。
三、我爱音频网总结
MD188蓝牙游戏耳机在外观设计上比较有特点，机甲风的充电盒设计，透明开窗结构，搭配炫彩呼吸灯，呈现超酷的视觉观感；耳机同样设计有炫酷呼吸灯提升游戏氛围。柄状的入耳式耳机重量仅为4.1g，搭配三种不同尺寸的硅胶耳塞，提供舒适的佩戴效果。
内部结构配置方面，充电盒内置电池容量300mAh，采用了Type-C充电接口输入电源，搭载英集芯 IP5516 充电盒管理SoC，集成MCU、升压转换器、锂电池充电管理、电池电量指示、5V单向通讯等功能，提供了完整的充电盒电源解决方案。
耳机内置40mAh电池，采用了杰理AC6983D蓝牙音频SoC，蓝牙5.1、支持AAC、SBC音频解码，支持单/双麦克风环境声消除，搭配高灵敏MEMS麦克风，实现游戏时与队友的清晰沟通。
