友情提醒，鉴于后续还有DSM和WIN10的教程，不可避免的要让PVE宿主机重新启动。建议折腾软路由的朋友把路由器改AP模式放在所有虚拟机折腾完之后，不然家里断网造成的家庭矛盾，本人不承担任何责任。

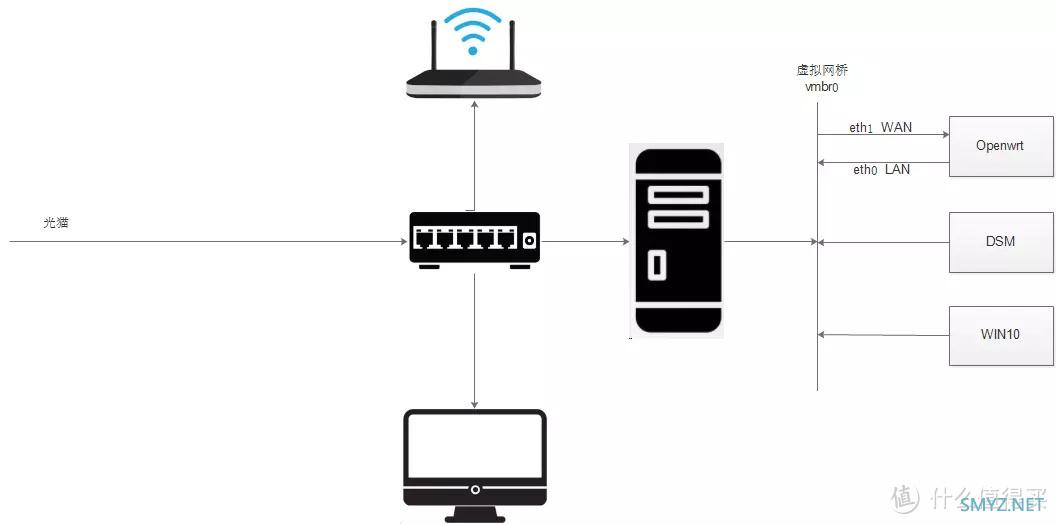

有条件的朋友还是建议买一个千兆交换机，路由器可以解放出来做无线AP
有条件的朋友还是建议买一个千兆交换机，路由器可以解放出来做无线AP

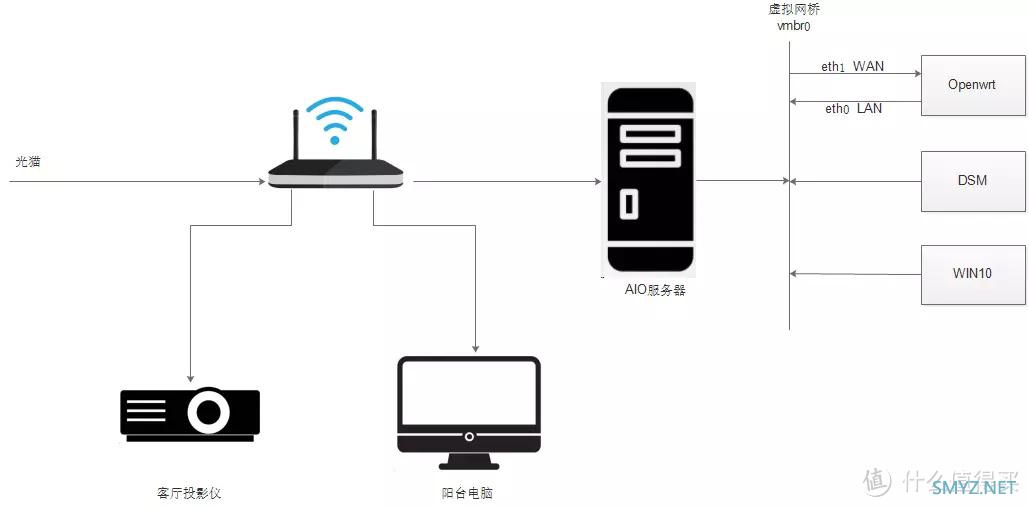

上一篇完成了PVE系统的安装，这篇开始介绍软路由的安装。在此之前，说一下我们家里的网络结构。我的光猫和K2P路由器放在家里弱电箱的位置，从路由器到主机，投影仪，阳台这三处位置有网线直接过去。从主机到阳台这里还单独拉了一根网线做KVM延长器，在阳台这里接上键盘鼠标显示器后远程操作这台主机。由于这台主机只有1个千兆的网络接口，我的PCIE插槽给了独立显卡，小机箱内部的空间几乎被占满了，所以就不考虑增加物理网卡和直通这些，直接使用单网口做ALL IN ONE 服务器。
我“优化”掉了交换机，直接使用了路由器兼职交换机和无线AP
我“优化”掉了交换机，直接使用了路由器兼职交换机和无线AP
PVE或者是UNRAID这类基于KVM的虚拟机系统连接上系统以后会创建一个虚拟的网桥，这个网桥是直接通过物理网卡连接到交换机或者路由器连上网络的。我们创建的每一个虚拟机上的虚拟网卡，都会连接到这个虚拟网桥上实现外部联网。至于这个虚拟网卡的效率问题，我感觉大可不必担心，没必要为了不到百分之五的性能提升去搞什么直通物理网卡。
PVE安装软路由这段主要参考了B站大佬司波图的视频，相比之前我写的单臂路由，设置上更容易理解，设置和普通的软路由是一样的，软路由系统我还是使用了自己比较熟悉的openwrt。感兴趣的朋友可以自己去尝试爱快之类的其他软路由，我就不做展开了。
上一篇介绍了PVE的安装，登录到管理页面。这次介绍下如何新建虚拟机以及在虚拟机上运行openwrt软路由。
首先，创建虚拟机。
名称可以随便起
名称可以随便起

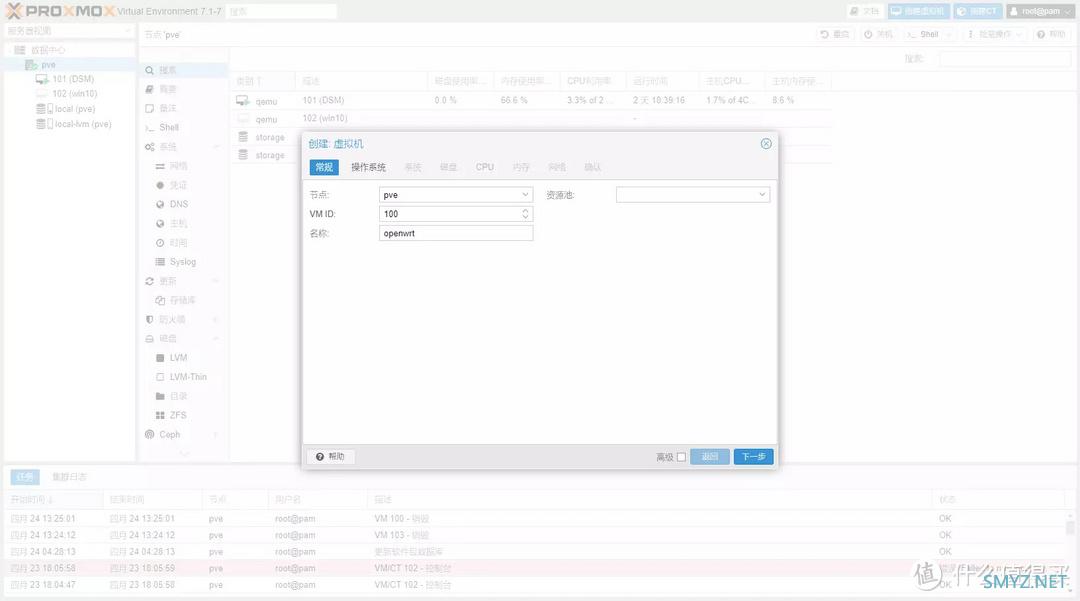

第一页这里名字随便起，比如openwrt。

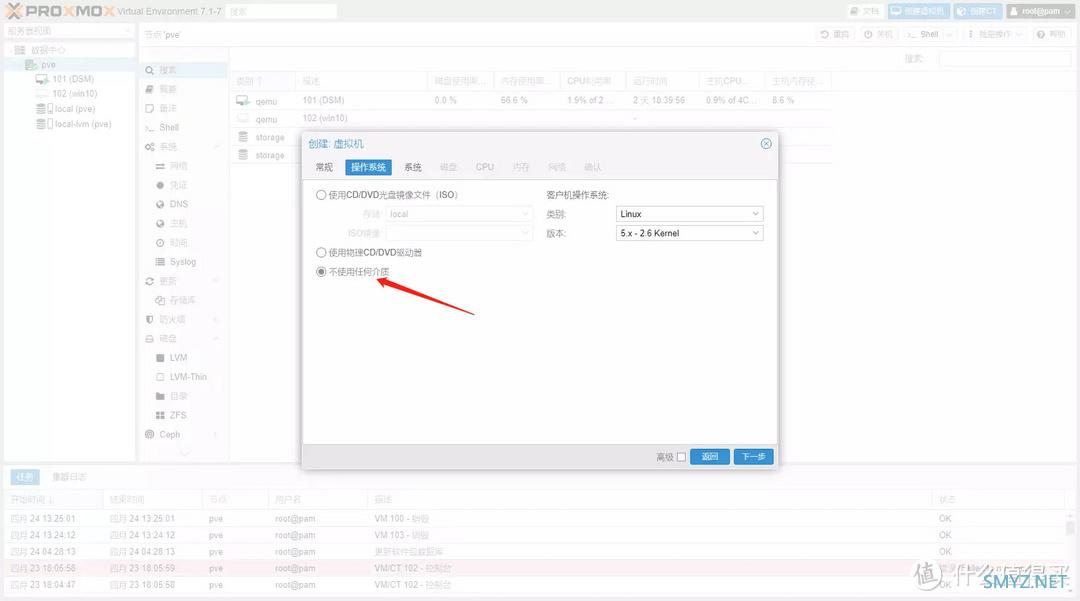

这里选不适用介质
这里选不适用介质
因为openwrt有img镜像文件，所以这里不需要使用iso镜像安装了，这里选不使用任何介质，Guest OS保持默认即可。
系统这里默认，下一步。
系统这里默认，下一步。

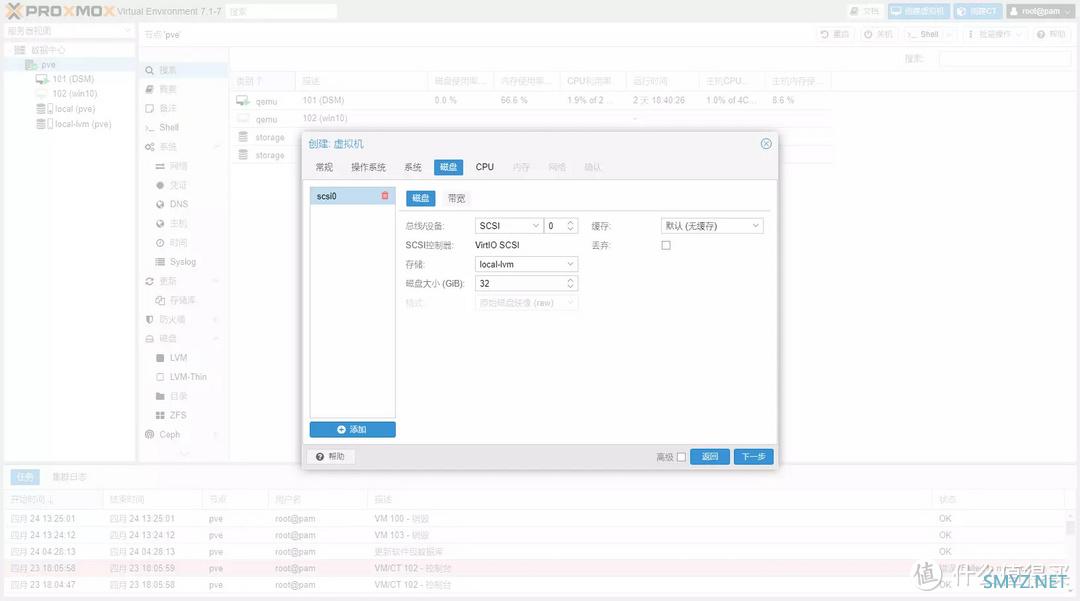

磁盘这里默认就行，反正后面要删掉
磁盘这里默认就行，反正后面要删掉
CPU根据你自己处理器的情况选吧，G4600是双核四线程的，我可以选双核。

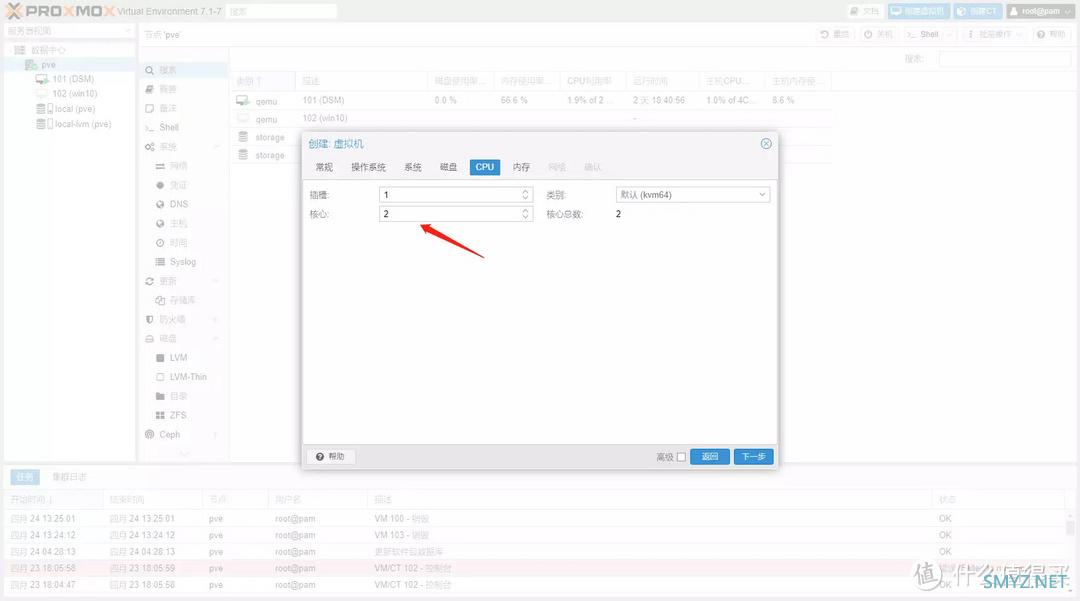

我的G4600处理器有2个核心，所以核心数我选了2.
我的G4600处理器有2个核心，所以核心数我选了2.

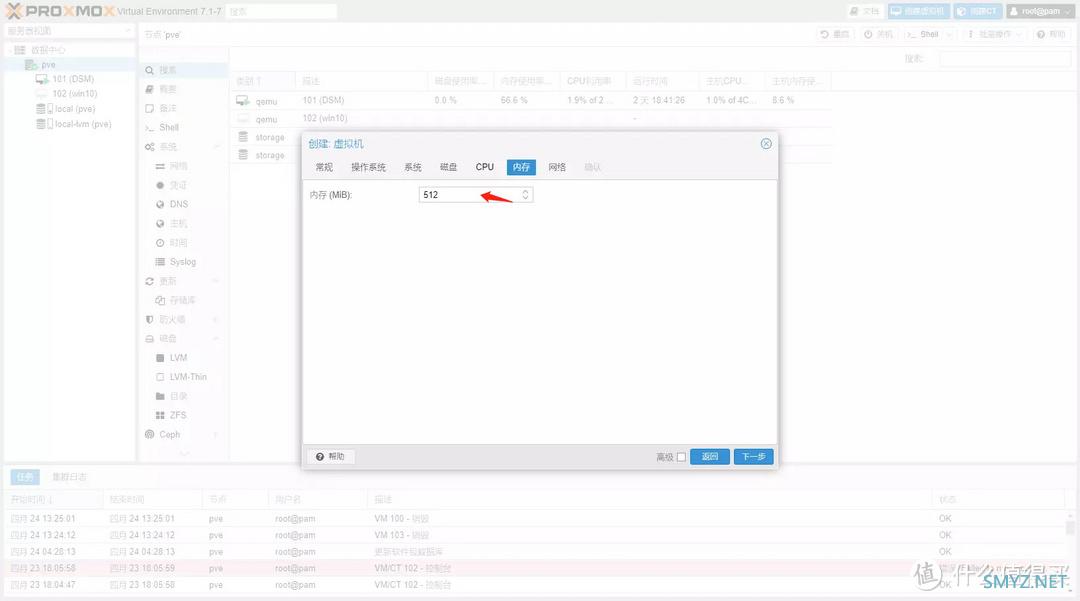

内存用512M足够了
内存用512M足够了

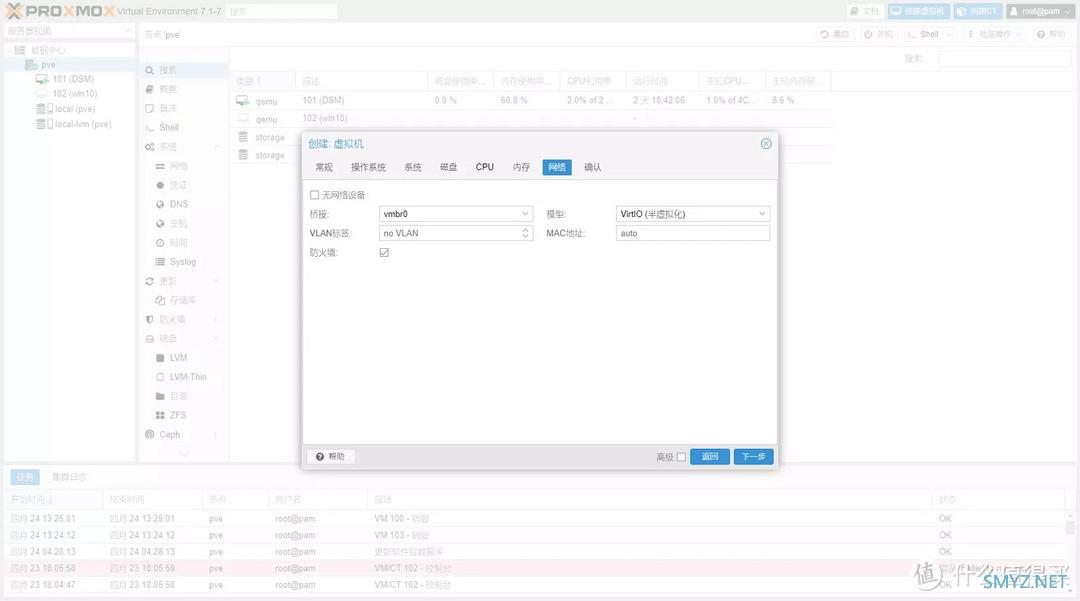

网卡使用virtIO（半虚拟化），这种效率比较高。
默认E1000改成virtio半虚拟化
默认E1000改成virtio半虚拟化

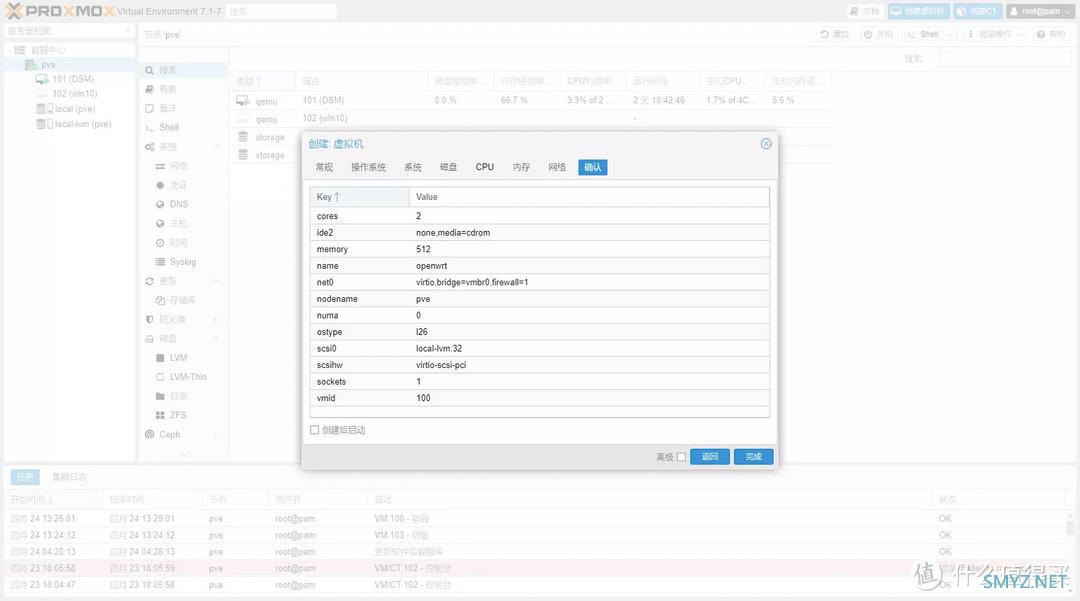

然后点确认完成就行了
然后点确认完成就行了
虚拟机创建完成后，下面还需要修改下配置。

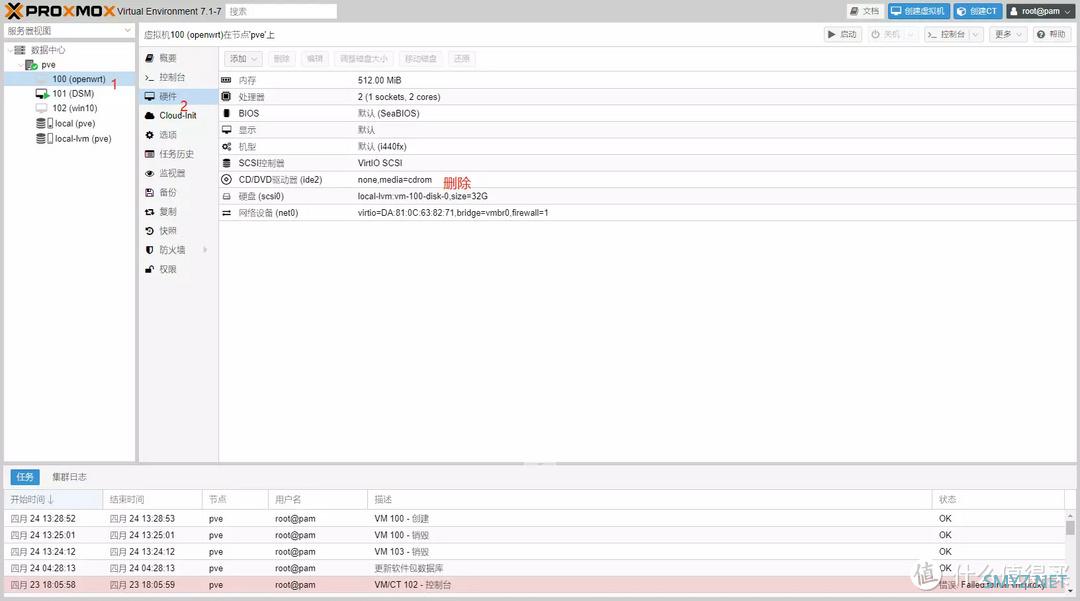

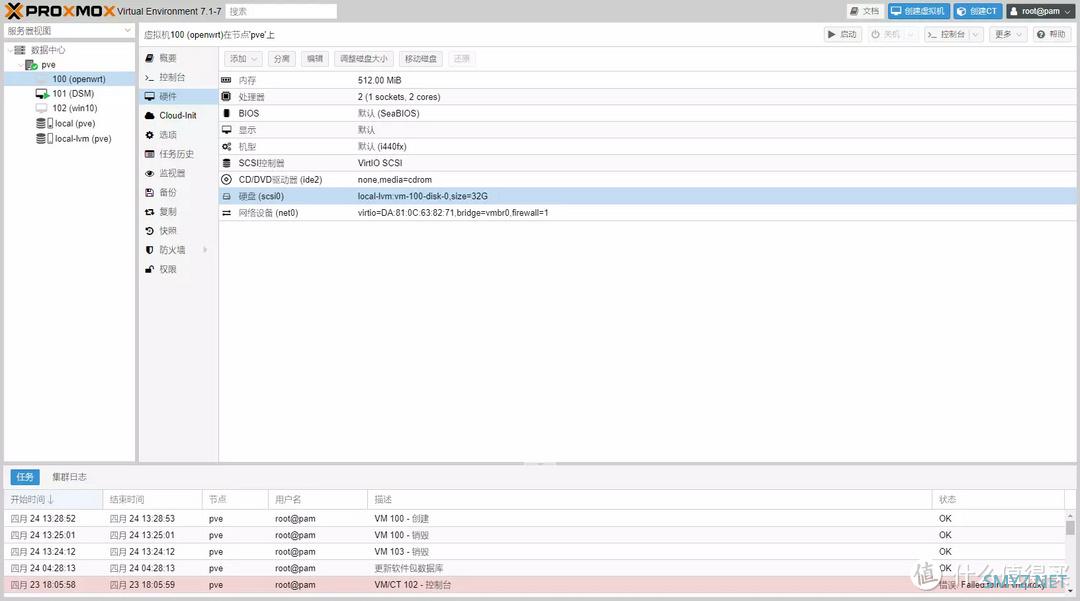

找到我们创建的新的虚拟机，点硬件。这里把光驱和硬盘删除。
光驱直接移除就行了
光驱直接移除就行了
硬盘需要分离后再移除
硬盘需要分离后再移除
分离
分离

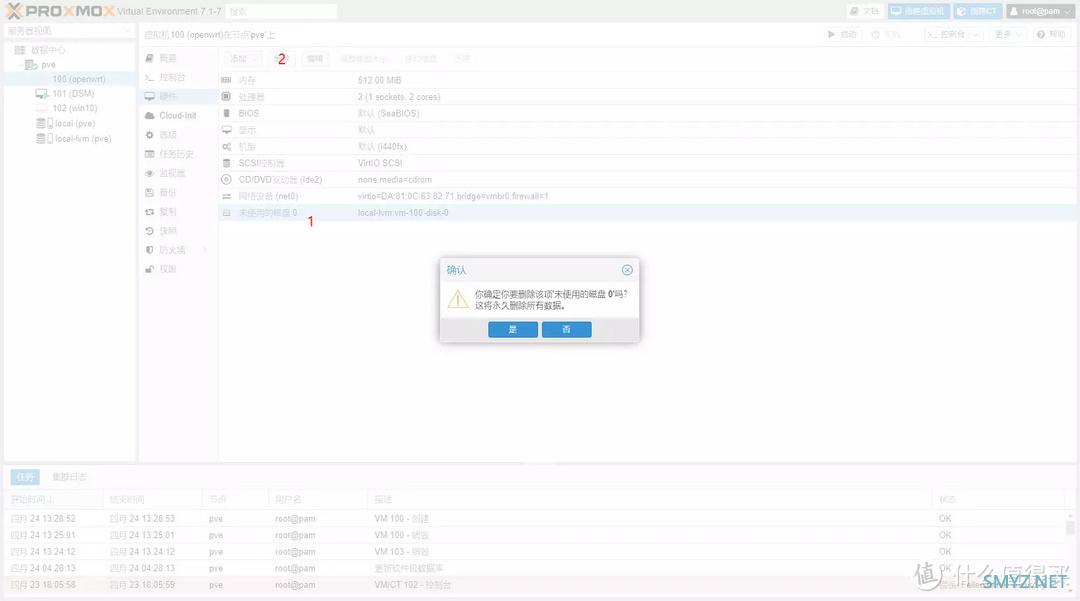

删除
删除

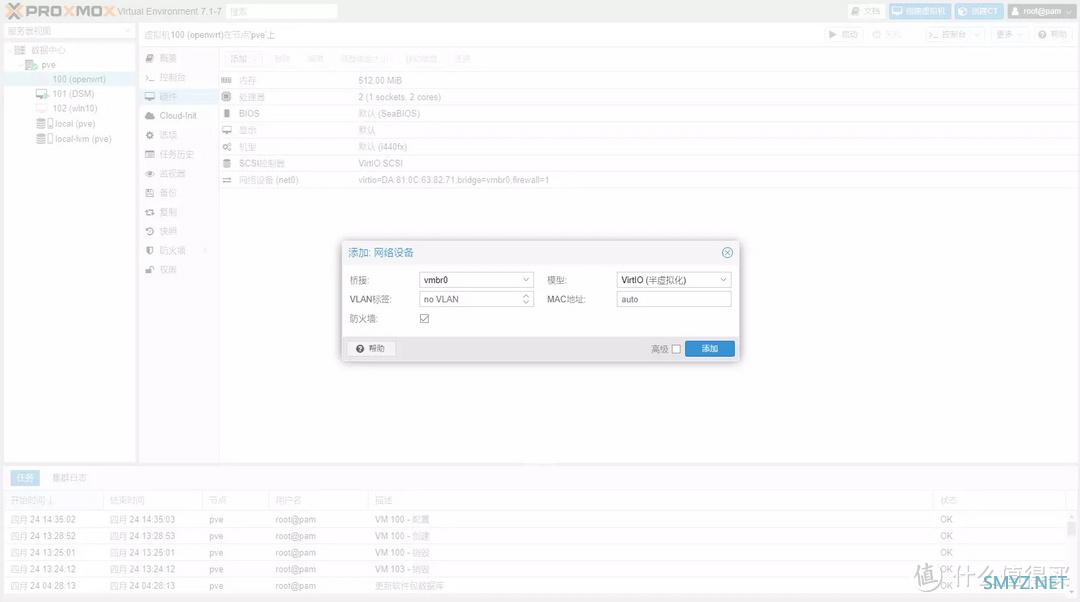

然后我们在左上角的添加，网络设备中，添加第二块网卡，依旧选择半虚拟化就行。
添加第二块网卡
添加第二块网卡
上传软路由镜像
完成这些工作以后就要准备好另外一个工具了，winscp，下面需要用这个工具把openwrt的固件上传上去。winscp下载地址 https://winscp.net/eng/docs/lang:chs

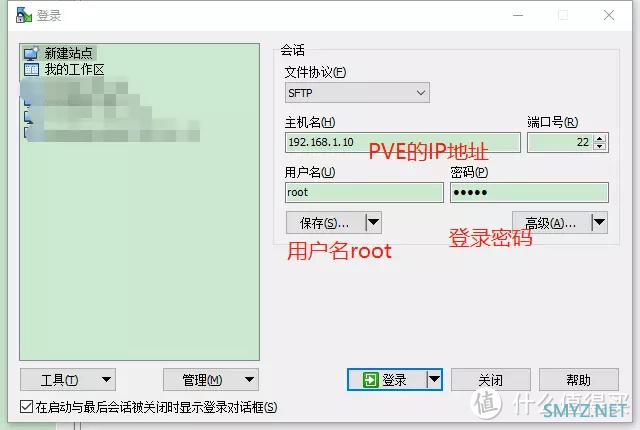

安装后打开软件，如图设置。

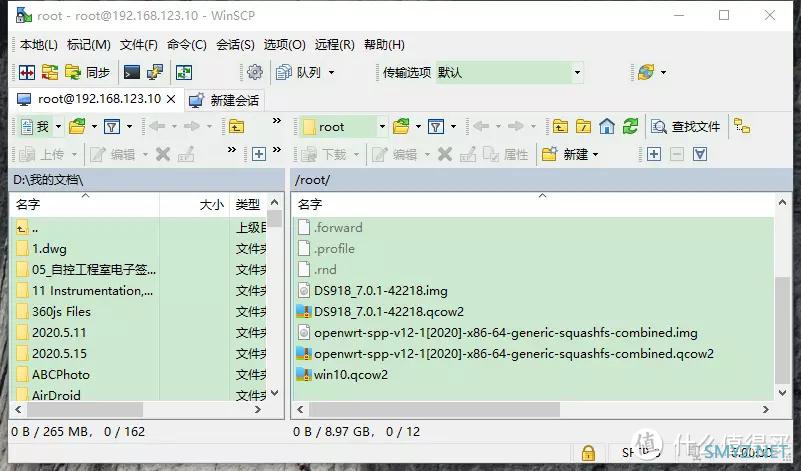

这里我就拿我手头的固件举例，登陆以后winscp软件会进入到默认的文件夹，也就是/root目录下。然后，我们把软路由的固件拖进去，等待传输完成。
大家传的时候肯定只有这个img格式的文件，需要在pve的shell里面通过一行命令把img文件转换成qcow2文件,命令如下：
qemu-img convert -f <原格式> -O <目标格式> <原文件路径> <目标文件路径>
这里 -f <原格式>可以忽略。qemu-img会自动识别，这里补充一个linux的小技巧，在输入一些比较长的名字的时候，比如这里有openwrt固件，我输入op以后按键盘上的tab键就能够把后续的名字补全了。

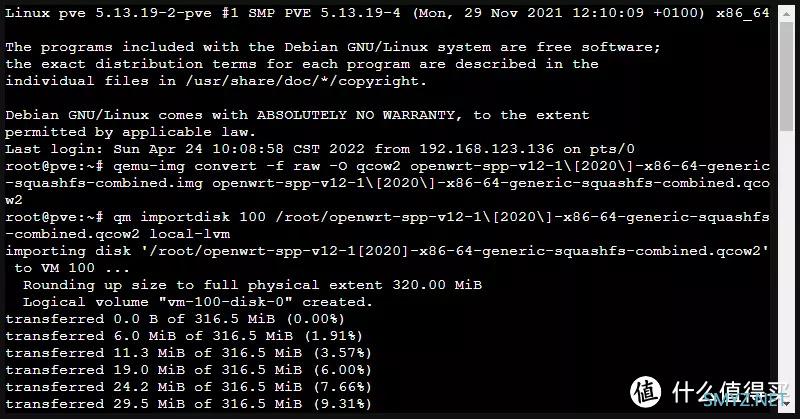

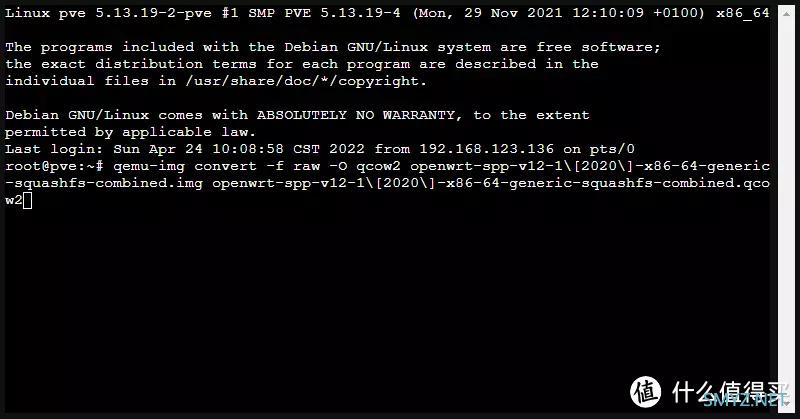

qemu-img convert -f raw -O qcow2 openwrt-spp-v12-1[2020]-x86-64-generic-squashfs-combined.img openwrt-spp-v12-1[2020]-x86-64-generic-squashfs-combined.qcow2
这行命令输入以后，openwrt的固件就转换为qcow2镜像了。
然后，我们再输入一条命令把这个qcow2镜像挂载到创建的虚拟机的磁盘里。
qm importdisk 100 /root/openwrt-spp-v12-1[2020]-x86-64-generic-squashfs-combined.qcow2 local-lvm

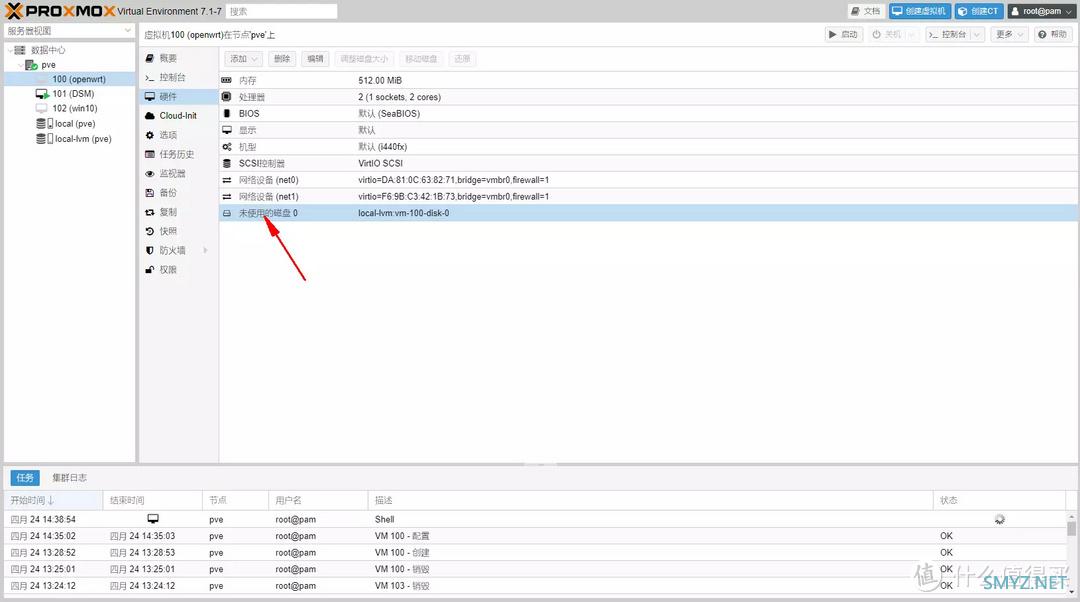

现在虚拟机100的硬件选项卡下面出现一个未使用的磁盘。

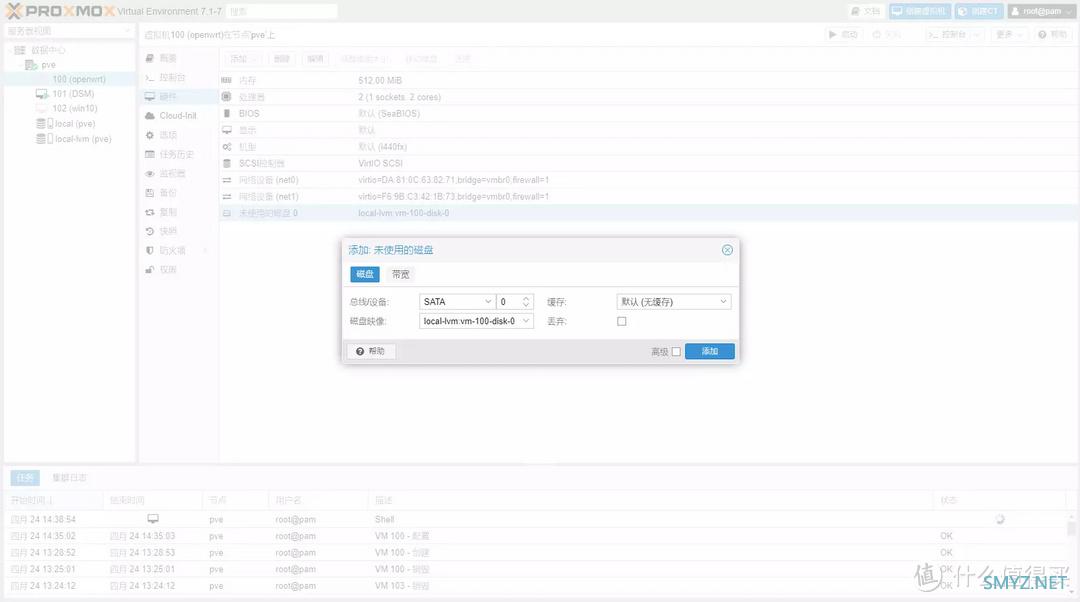

双击这个未使用的硬盘，总线设备这里改成sata，其他保持默认，完成后点击添加。

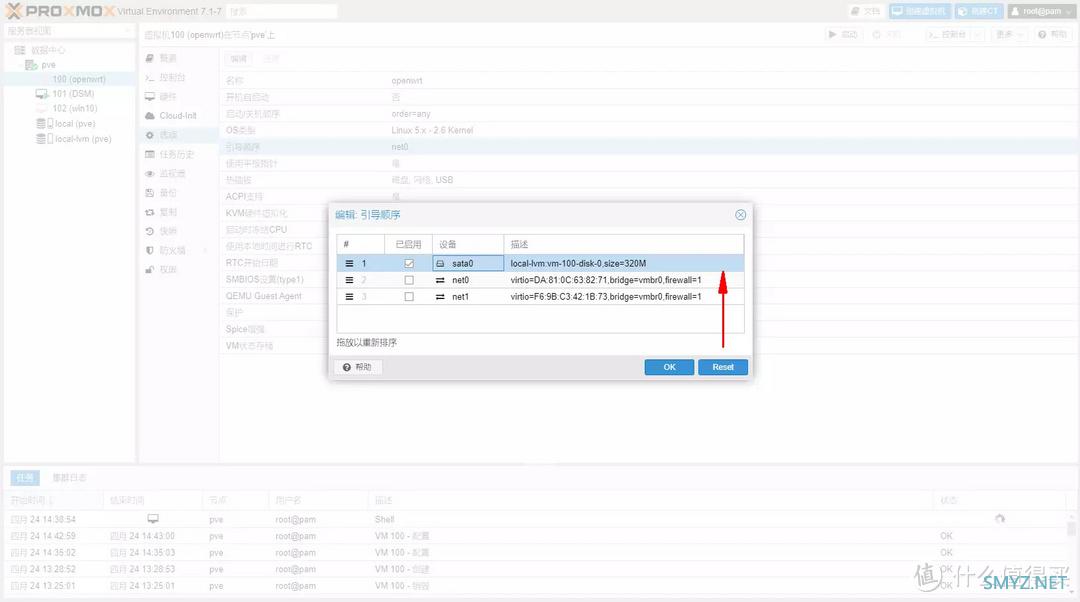

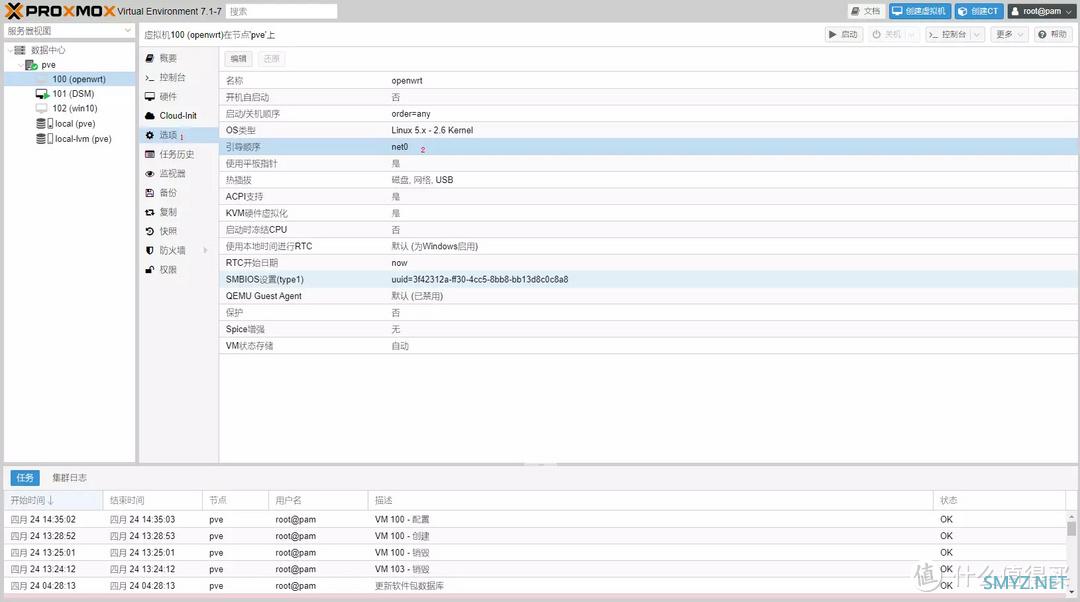

然后我们需要在选项卡界面改变一下引导顺序
这里把硬盘拖到最上面，打钩。

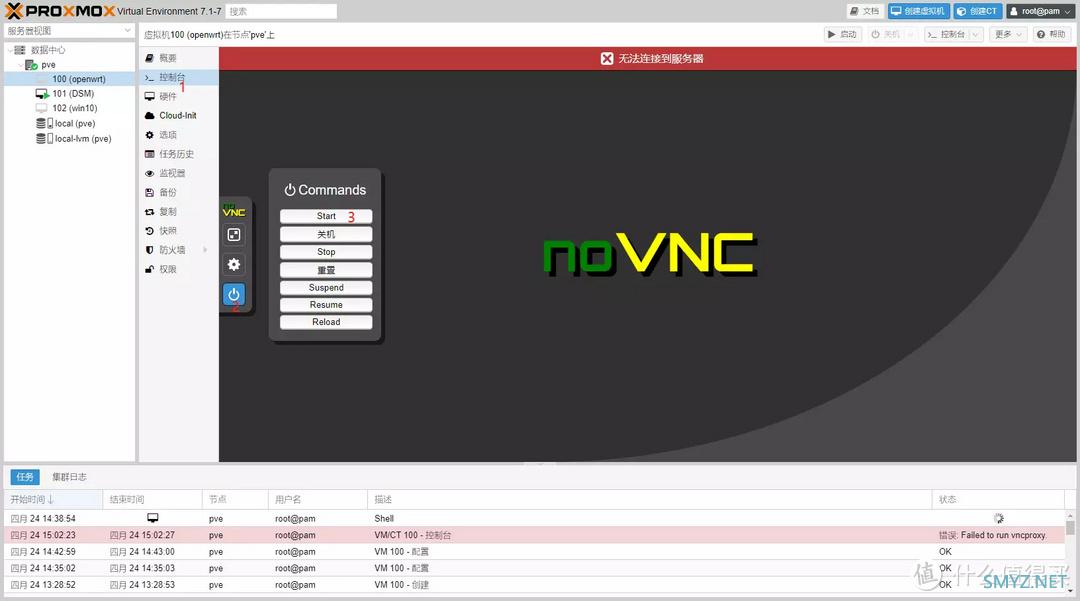

改完引导以后点控制台，点击下面的电源图标后点start

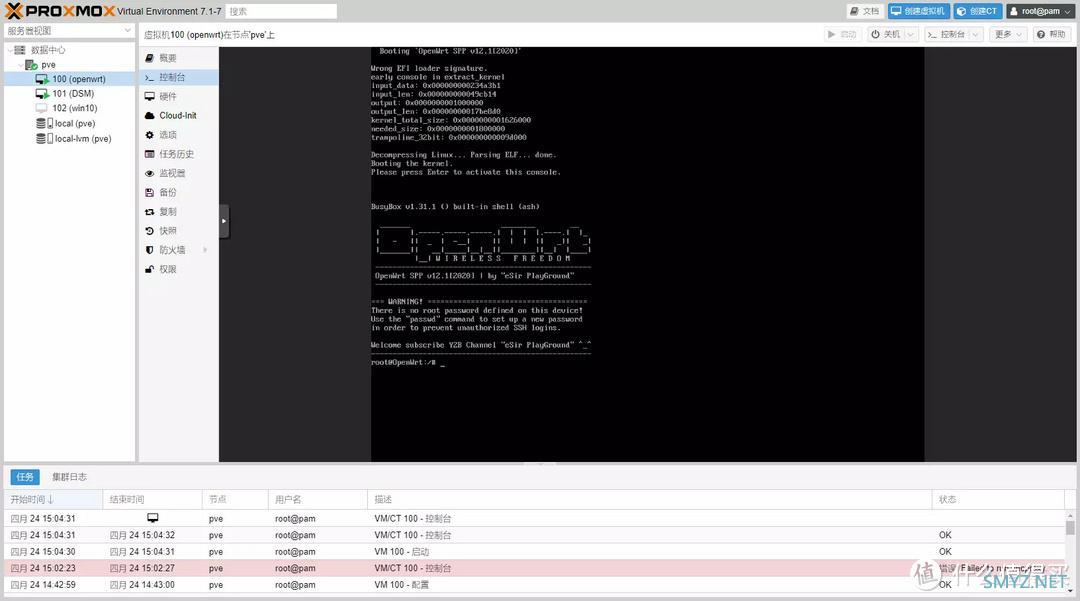

看到下面这个页面openwrt就引导成功了，我们还需要在控制台页面里修改openwrt的ip地址。
点击任意键，进入openwrt的shell页面，首先要修改下openwrt的ip地址，便于后面通过web页面访问。

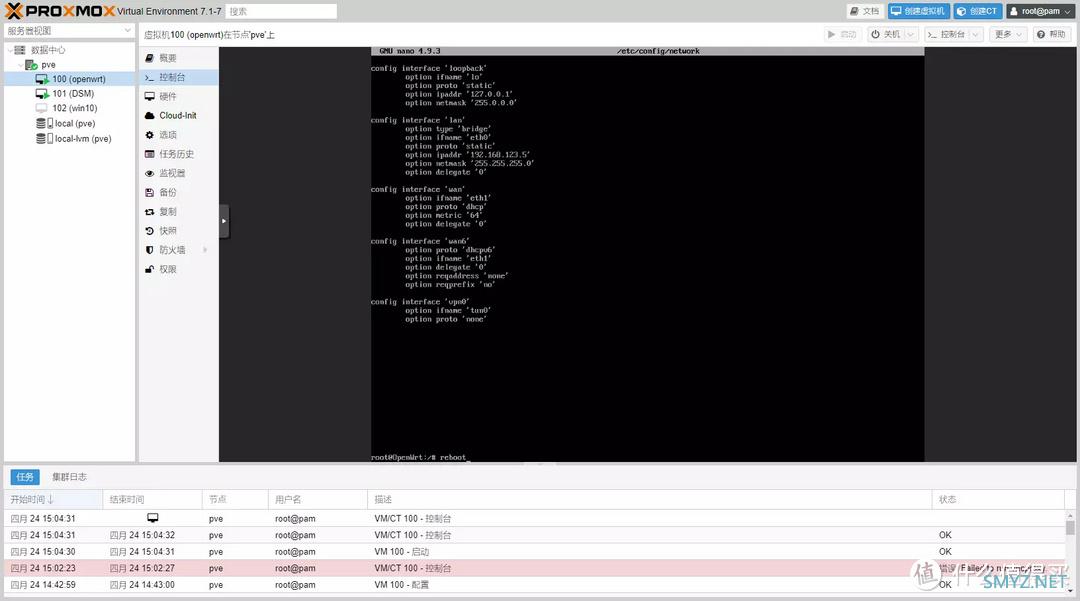

nano /etc/config/network
找到config interface lan这一段代码
在option ipaddr 这里把原来的'192.168.5.1' 改成你需要的ip，比如我这里改成192.168.123.5
改好以后点键盘上的esc，然后点ctrl+x退出，退出时候询问是否保存，选Y。

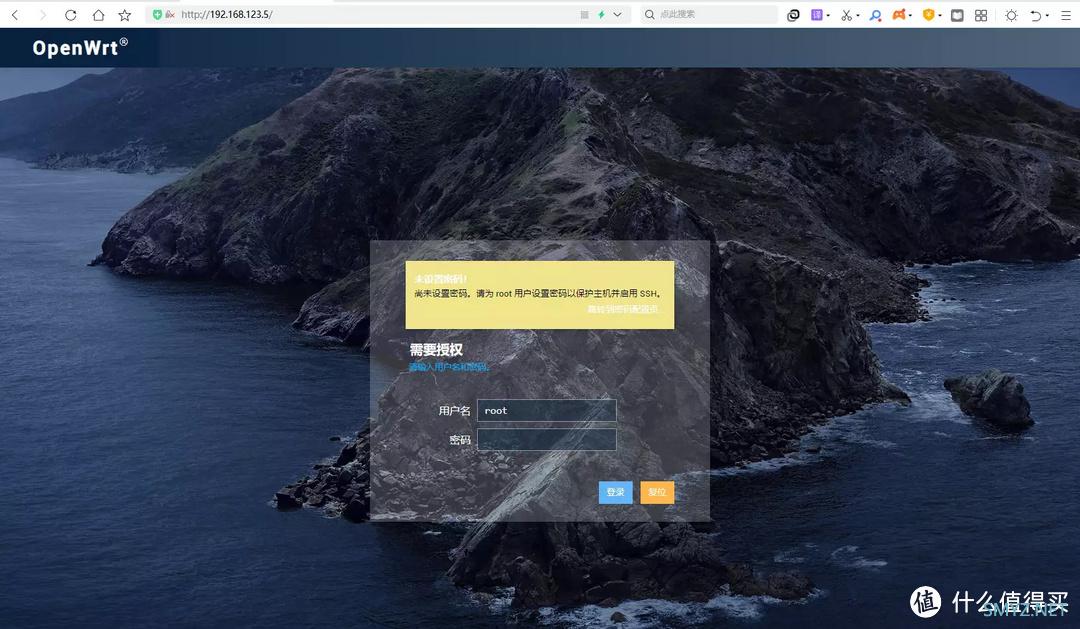

在shell页面输入reboot，重启openwrt，引导完成后在浏览器中输入你刚才改好的ip地址，访问openwrt的管理页面。
大家的openwrt固件可能和我的不太一样，一般密码都是password，我这个固件默认密码为空，第一次登陆需要设置密码。

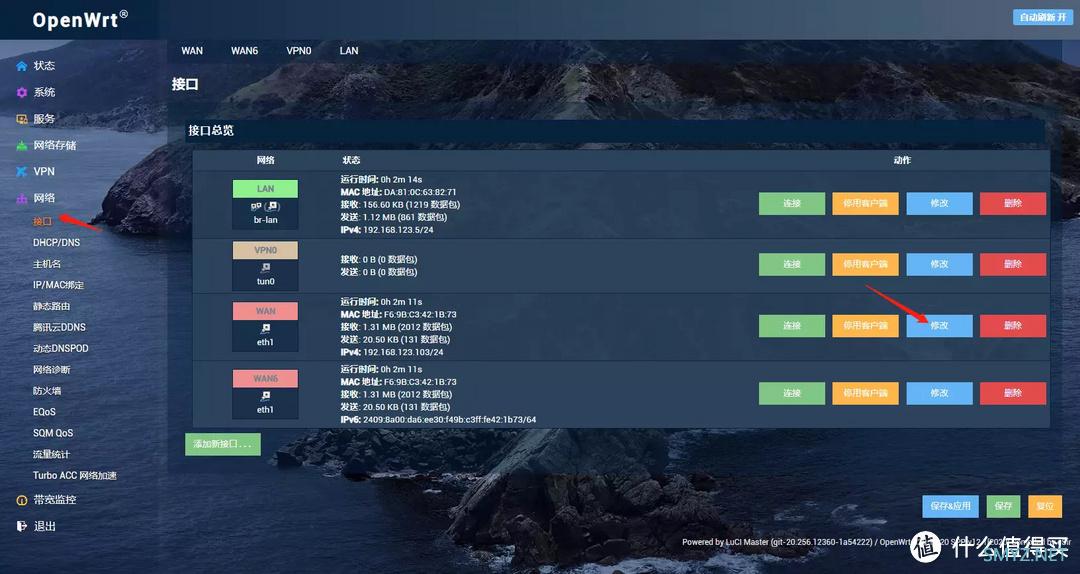

登陆到openwrt管理页面后第一件事是找到网络——接口，这里能看到LAN口和WAN口，没有的朋友可以自己创建WAN口。因为我的eth0和eth1都是虚拟网口，所以哪个做LAN或者WAN都可以。

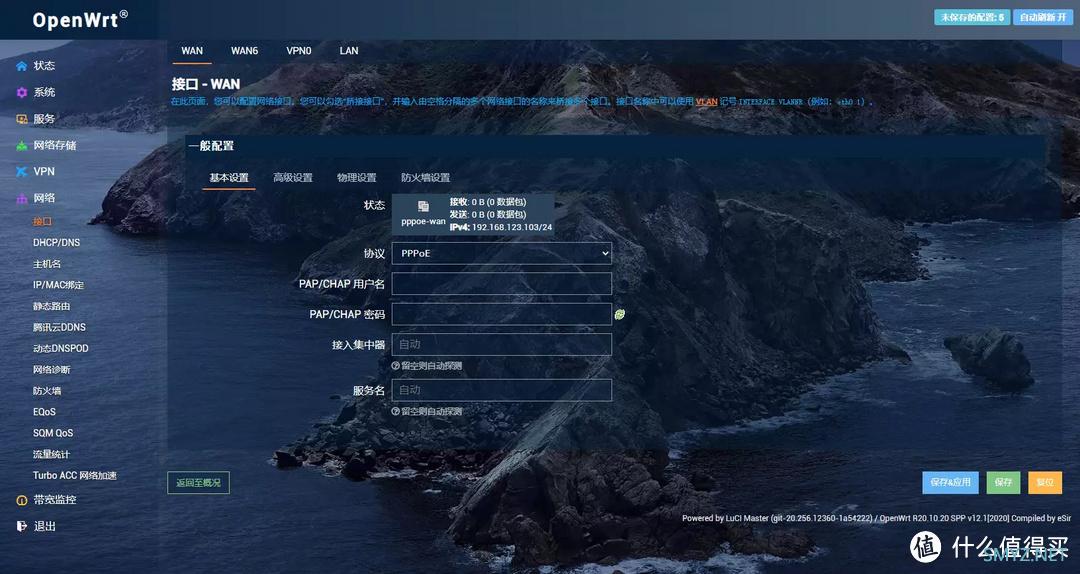

这里我在WAN口上点修改，默认是DHCP客户端，如果是采用光猫拨号的朋友在协议这里选成PPPoE，然后点切换协议。
填写自己光猫拨号的账号密码
填写自己光猫拨号的账号密码
这里输入用户名密码点击保存并应用，至此openwrt的拨号上网的功能就配置好了。
路由器改成AP模式（这一步建议DSM和WIN10安装这些都折腾完之后再做）
前面介绍家里网络拓扑图的时候已经提到了，AIO服务器运行openwrt以后。原来的路由器用做无线AP或者带无线功能的交换机即可。我的路由器是某讯的K2P，刷了老毛子的固件，所以在AP模式下5个口都可以作为交换机的接口来使用。如果没有AP功能的路由器也不用担心，可以在路由器的LAN设置中，关闭DHCP功能然后把AIO服务器和光猫的网线都插在路由器的LAN口上就行了。

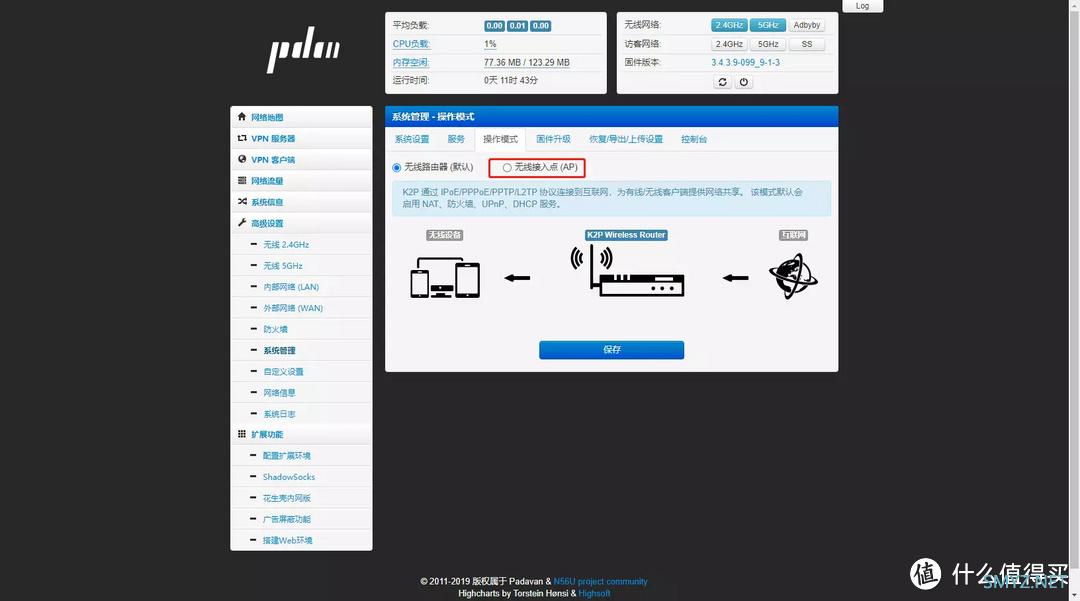

路由器改为AP模式
路由器改为AP模式
路由器改成AP模式之前，建议断开已有的PPPOE拨号或者先关闭光猫，设置成AP模式以后再打开光猫使用openwrt的WAN口拨号。我之前设置成AP模式的时候出现了openwrt无法拨号获取到IP地址的情况，猜测是硬件路由器改成AP以后，运营商不知道拨号断开，所以过了一段时间才拨上去。
后续openwrt进阶的教程就不在这里展开了，感兴趣的朋友可以搜索其他教程，或者看下我往期的文章。
感谢朋友们耐心看我水完，下一期讲黑群7.0的安装细节以及开启核心显卡转码。
