和验证，氮化镓功率器件的性能优势已经在消费类电源市场中得到广泛认可，同时氮化镓也凭借着高频、高效、高功率密度的特点，成为了市场新宠。近日充电头网收到了一款马拉松品牌的65W氮化镓快充充电器，和市面上大部分同级别快充产品一样，这款充电器采用了折叠插脚和2C1A的接口配置，并且可以支持多种主流的快充协议。性能方面，支持单口最大65W输出以及多口智能降功率，最多可以为两台设备同时快充或者满足三台设备同时充电，作为普通用户的日常使用而言，已经完全够用了。
值得一提的是，这款充电器内置的电源芯片以及功率器件均为国产品牌，是一款全套国产氮化镓快充产品。今天充电头网主要为大家分享这款65W2C1A氮化镓快充充电器拆解，看看其内部用料和做工如何。
一、马拉松65W 2C1A氮化镓充电器外观
充电器采用白色包装盒，正面是外观图片，上面印有马拉松的品牌logo，下方标注了“专注高端体验，苹果官方认证品牌”等字样。

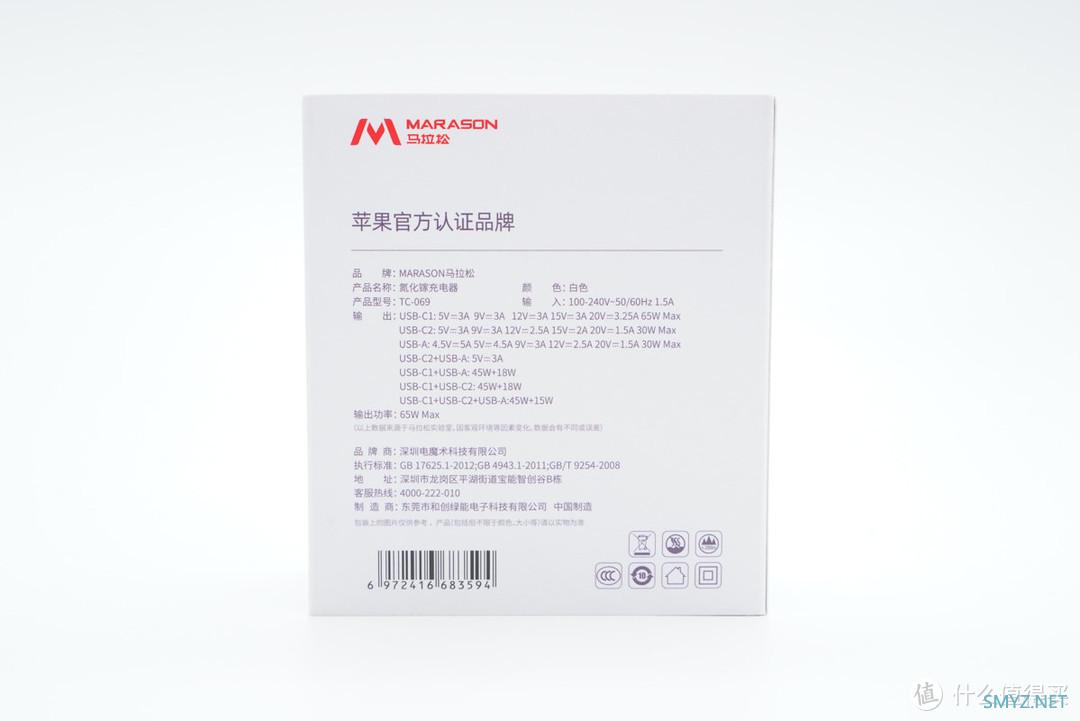

在包装盒的背面，印着详细的产品规格参数和厂商信息。

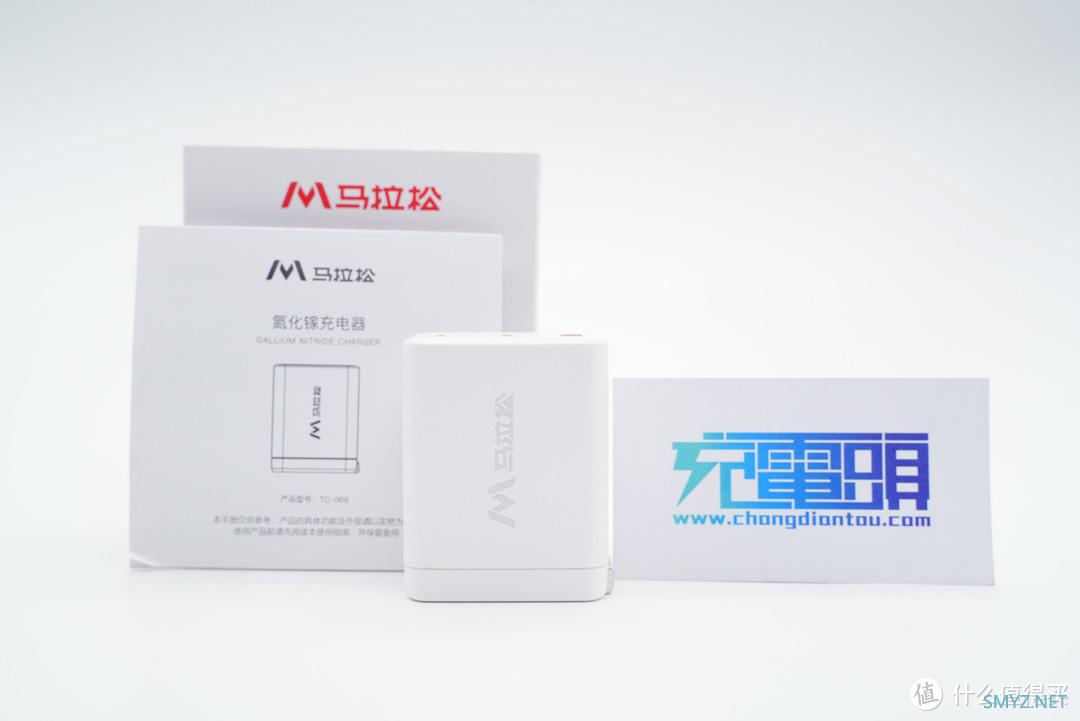

包装盒里包含了充电器和一份使用说明书。

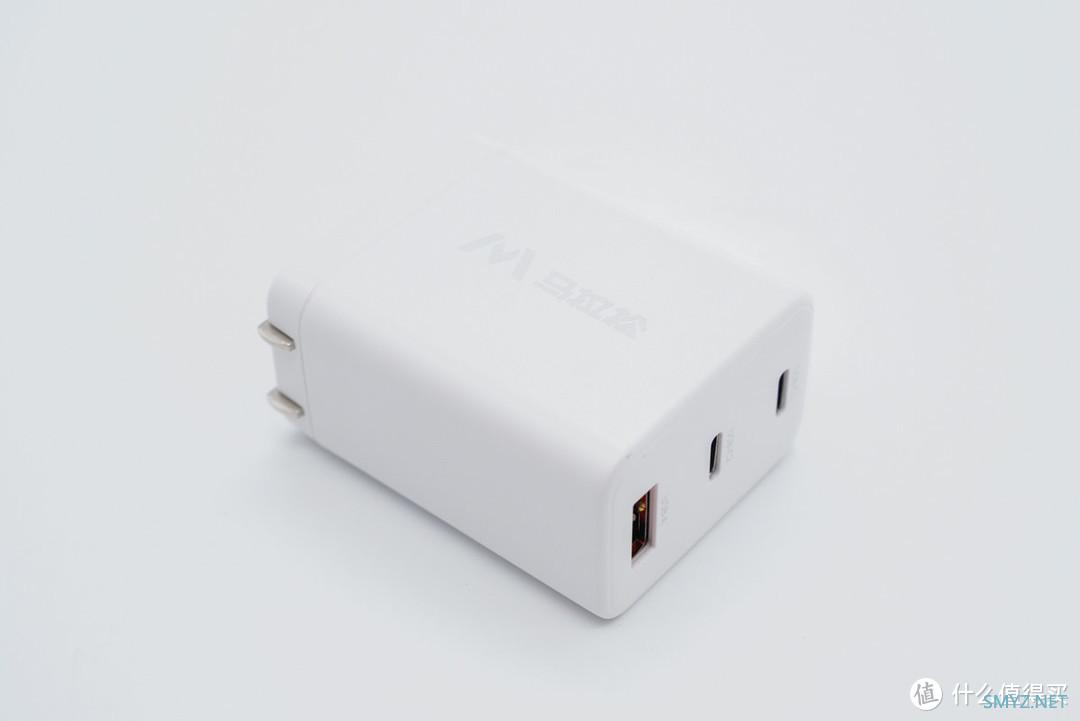

充电器采用PC阻燃外壳，长方体外形，边缘采用圆角过渡，正面印有马拉松的品牌logo，输入端配备可折叠插脚，输出端为2C1A三个接口。

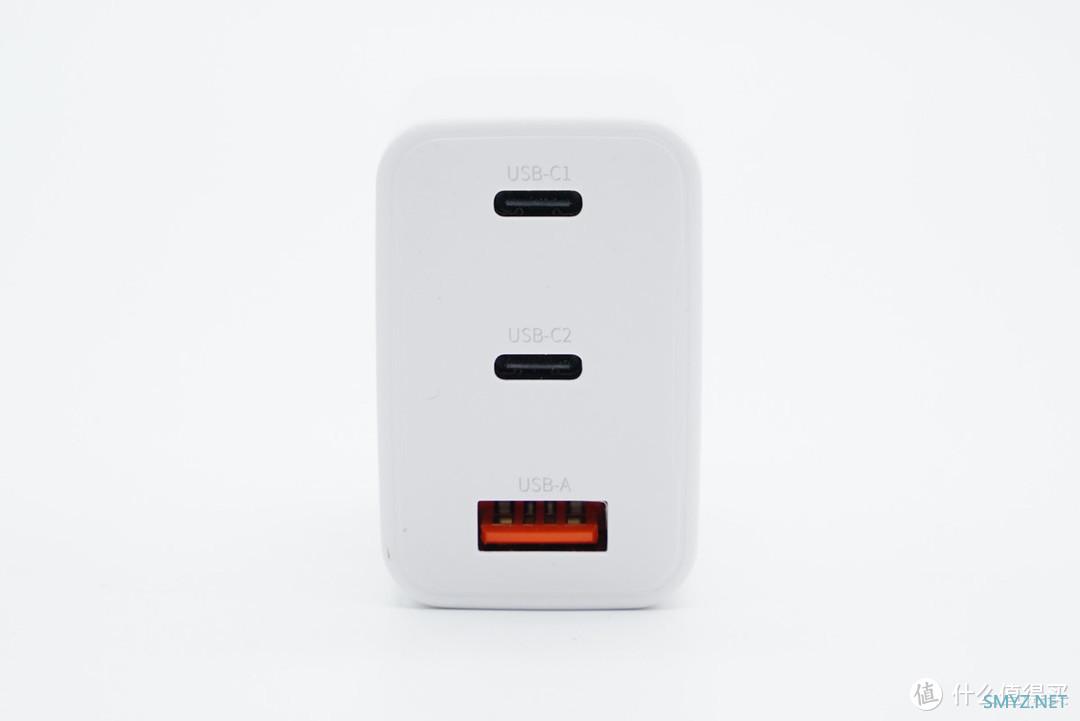

输出端两个USB-C接口采用黑色胶芯，端面不露铜，USB-A接口采用橙色胶芯。

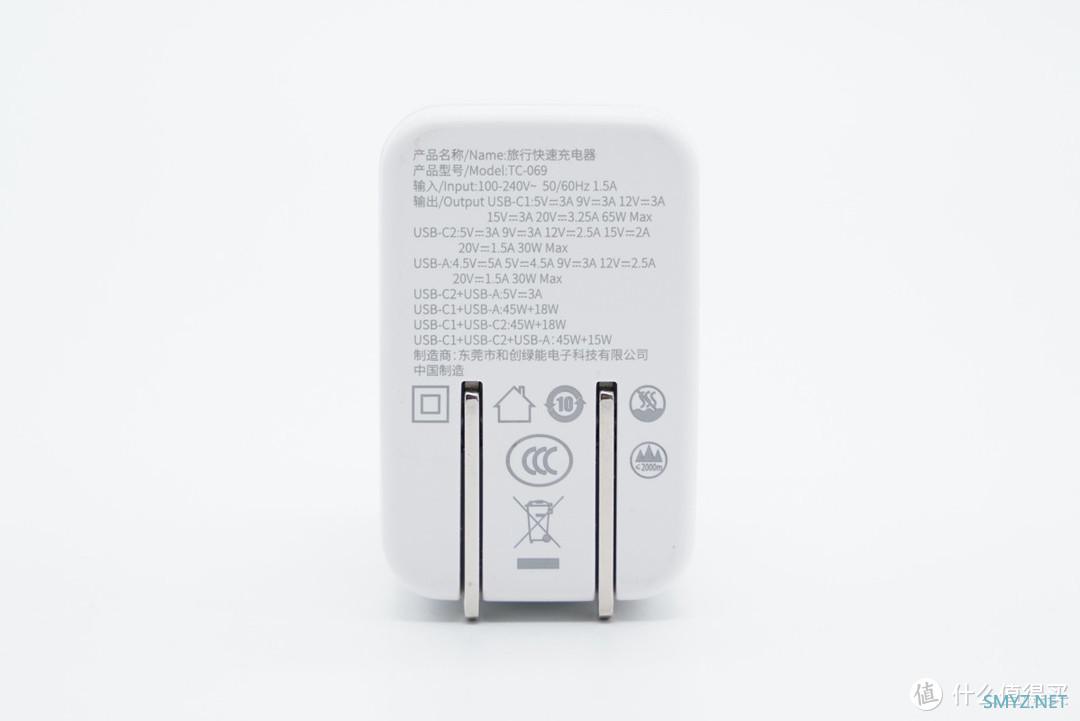

插脚侧印有详细的规格参数：
产品名称：旅行快速充电器
产品型号：TC-069
输入：100-240V~50/60Hz 1.5A
USB-C1输出：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max
USB-C2输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W Max
USB-A输出：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A 30W Max
C2+A：5V3A
C1+A：45W+18W
C1+C2：45W+18W
C2+C3+A：45W+15W
制造商：东莞和创绿能电子科技有限公司

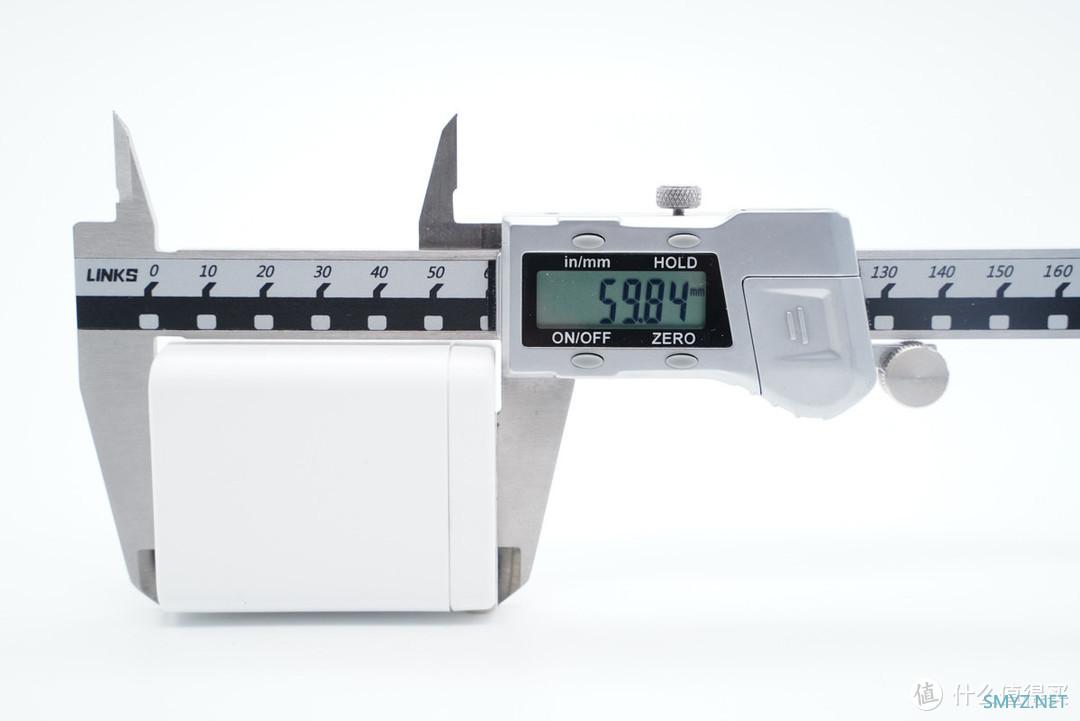

实测充电器外壳长度约为59.84mm。

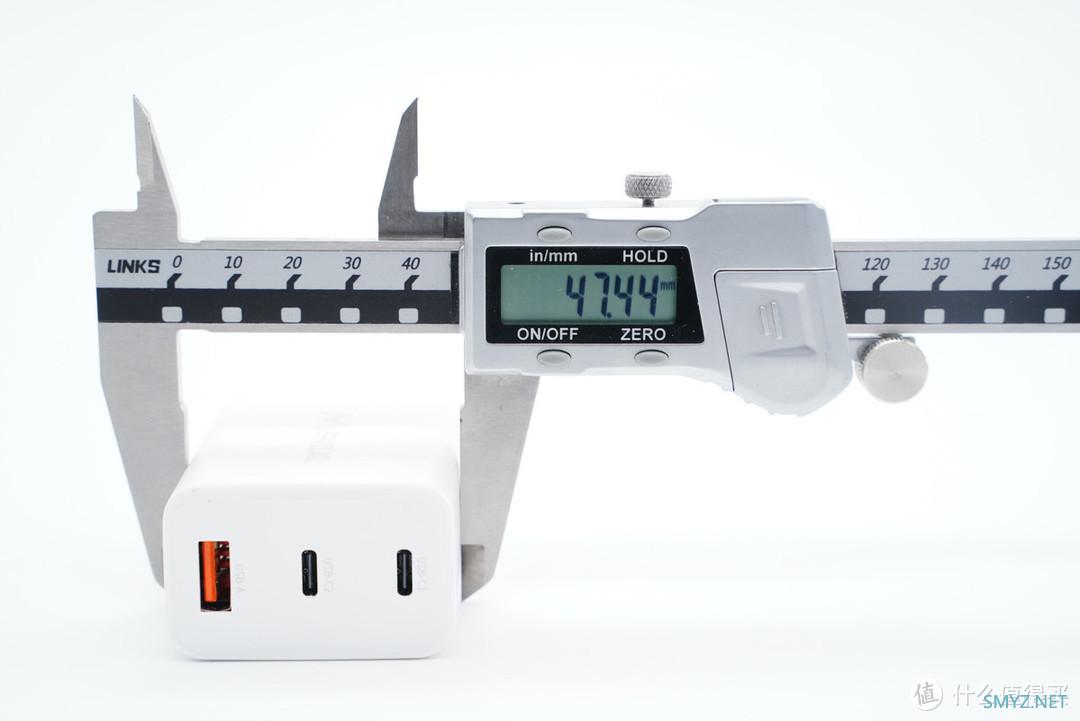

宽度约为47.44mm。

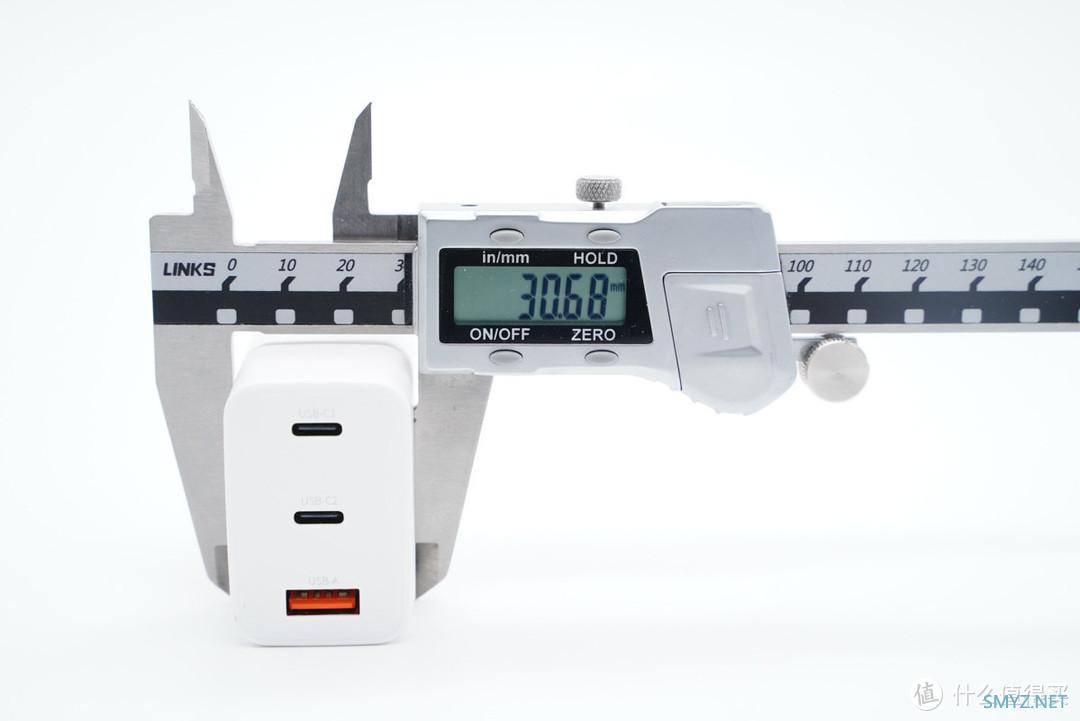

厚度约为30.68mm，经过计算，充电器的功率密度约为0.74W/cm³。

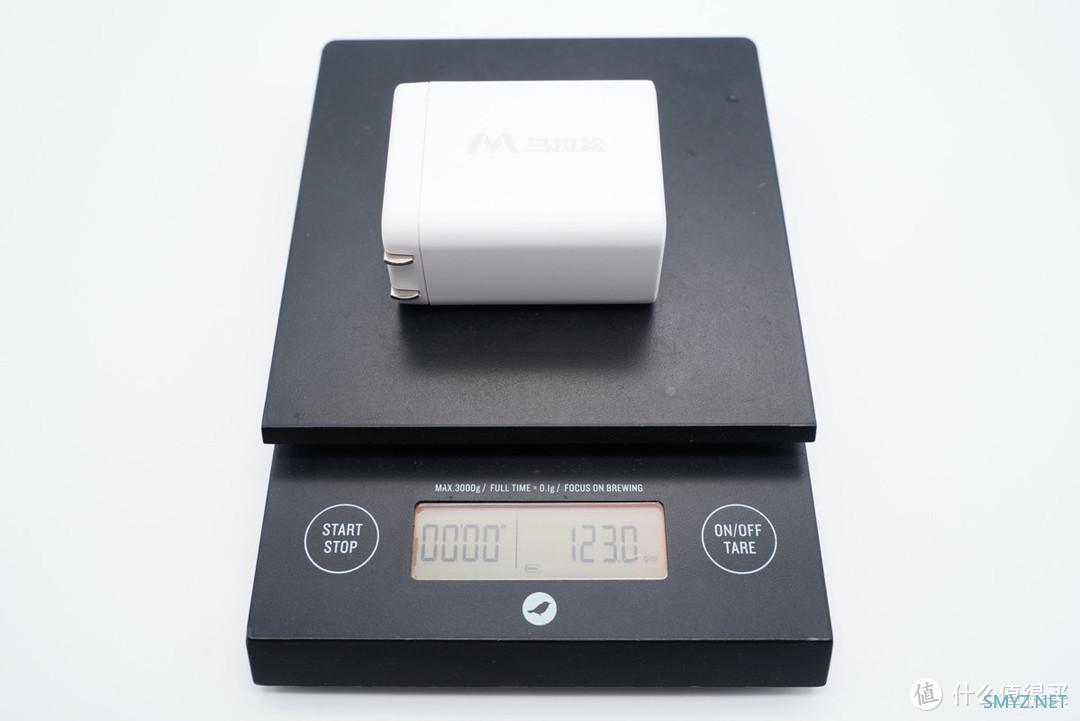

净重约为123g。

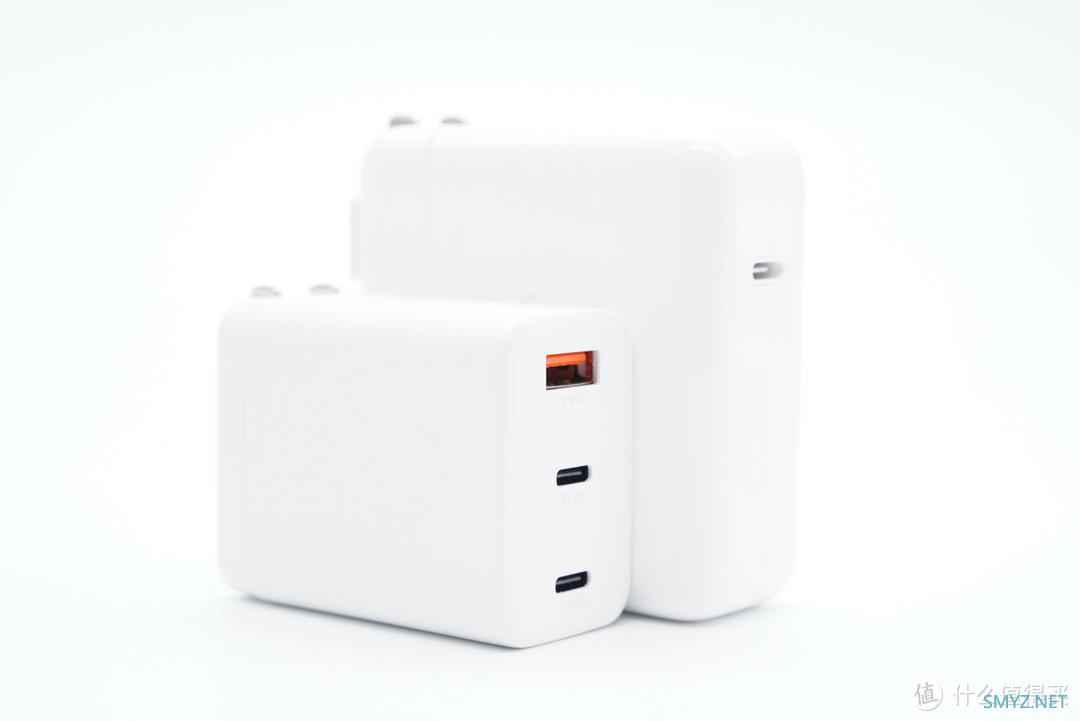

马拉松65W 2C1A氮化镓充电与苹果原装61W充电器体积对比，体积几乎缩小了一半。

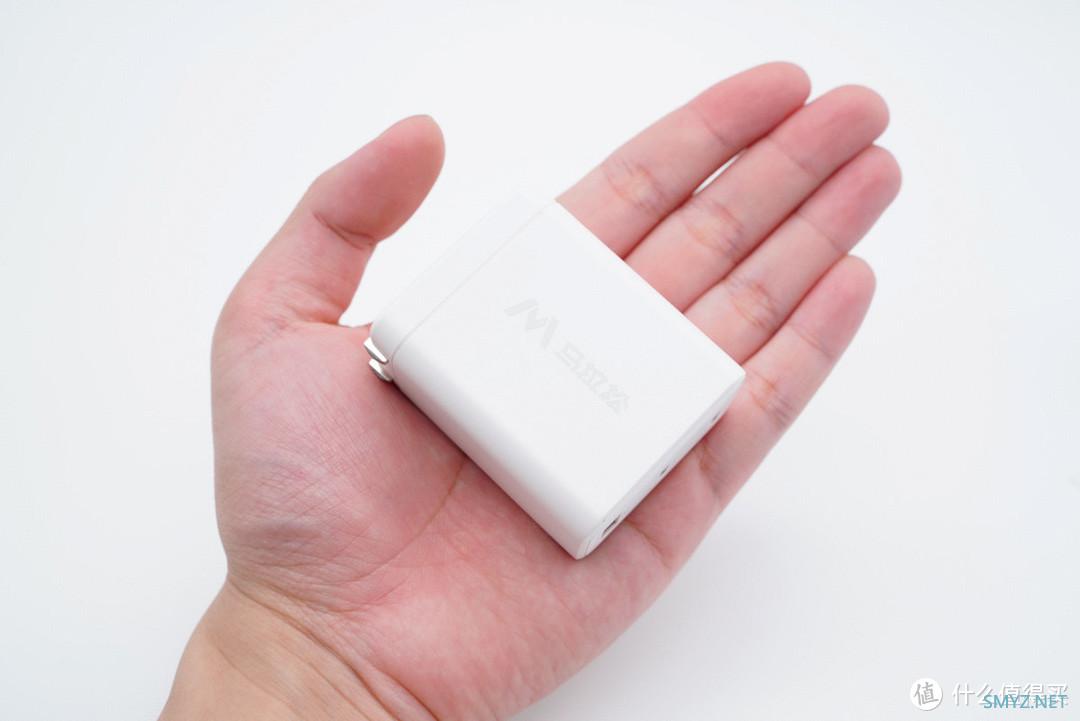

将这款65W充电器拿在手上，大小适中，携带很方便。

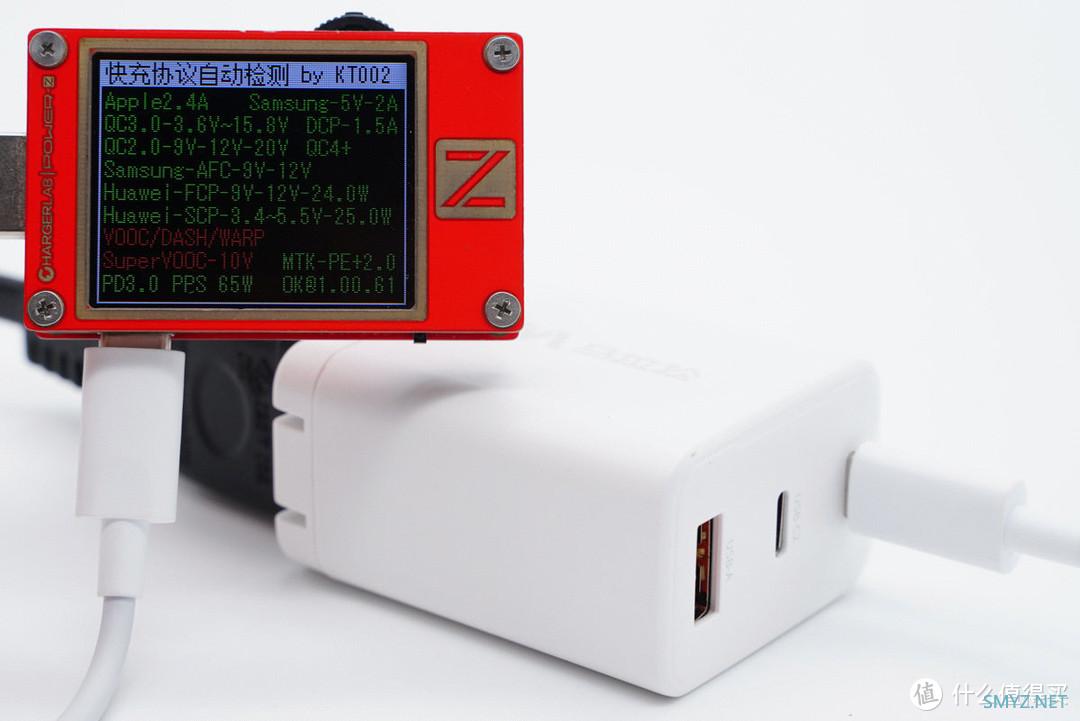

使用此前该芯片已经被傲基65W 2C1A超级硅充电器采用。

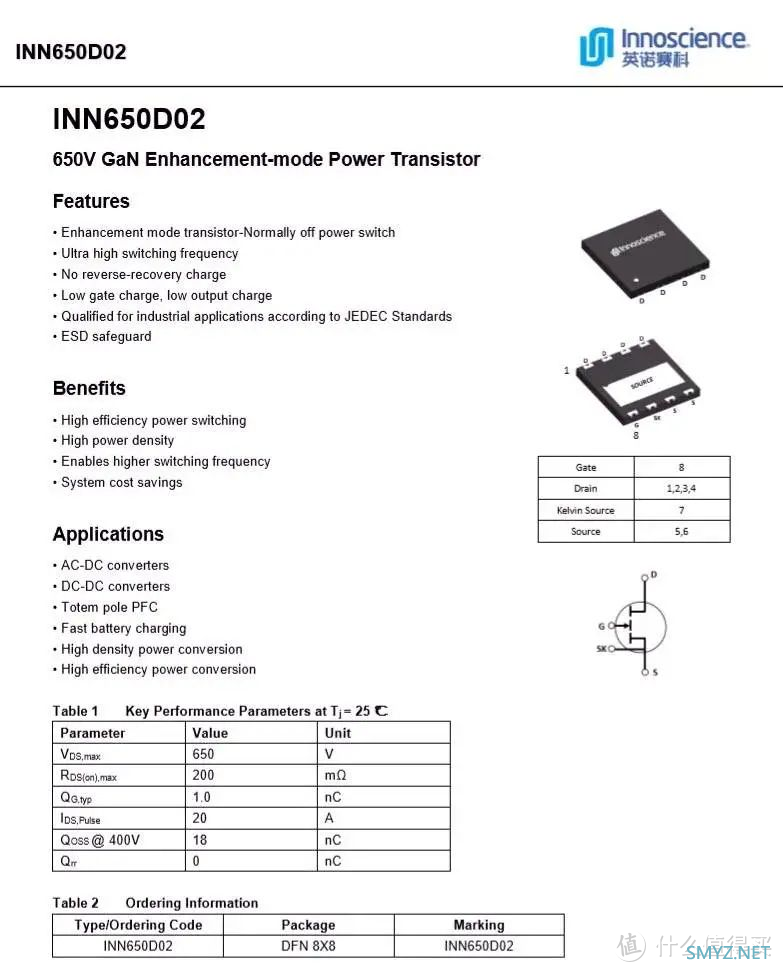

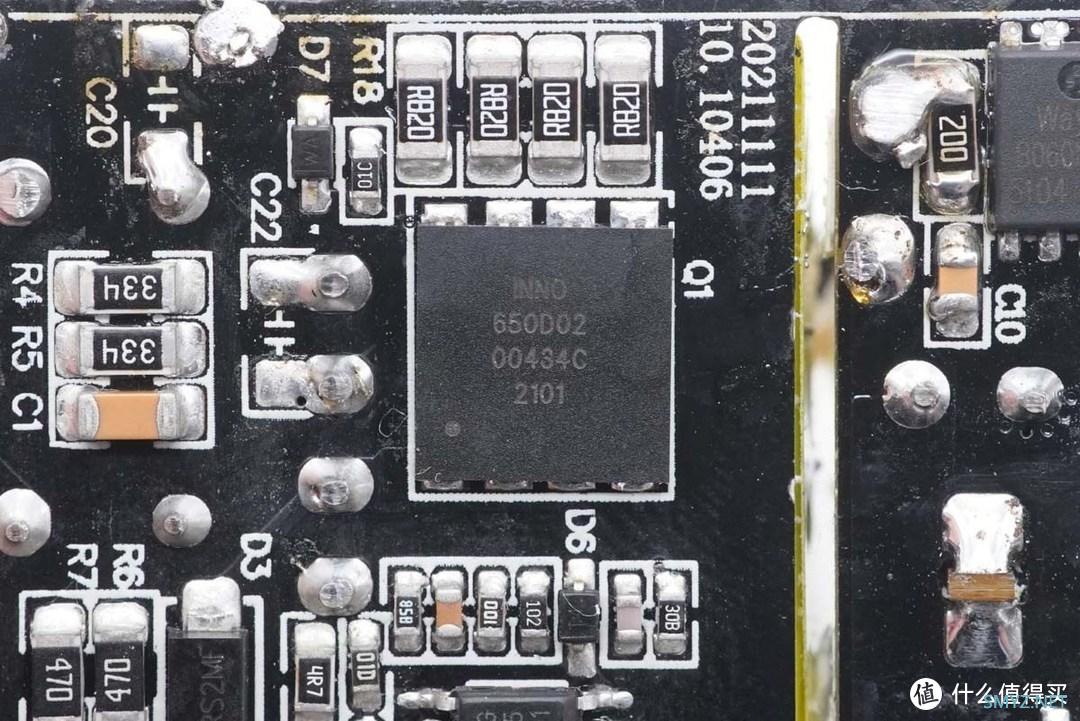

主功率器件来自英诺赛科，型号INN650D02，该器件额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
英诺赛科INN650D02开关管具有良好的高频特性，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
充电头网拆解了解到，该氮化镓开关管还被安述240W氮化镓+碳化硅适配器、联想小新100W双C口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、摩米士100W 2A2C氮化镓快充、华硕65Ｗ 2C1A氮化镓充电器、雷柏65W 绿联65W 4C口氮化镓快充充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，<a href="https://mp.weixin.qq.com/s?__biz=MzIzNjEwOTA1MA==&mid=2650459094&idx=5&sn=eb4e879b1dd9ed3539d1f9be2bd207f7&scene=21#wechat_redirect" target="_blank" rel="nofollow" noreferrer="" nofollow"="" data-linktype="2" "box-sizing: border-box; color: var(--color-body); transition: all 0.3s ease-in 0s; box-shadow: 0 -1px 0 0 var(--color-primary) inset; border-bottom: 1px solid rgb(240,74,76); padding: 0px 0px 1px; cursor: pointer;">此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
两颗锐骏MOS管用于搭配智融SW3516H实现降压功能。

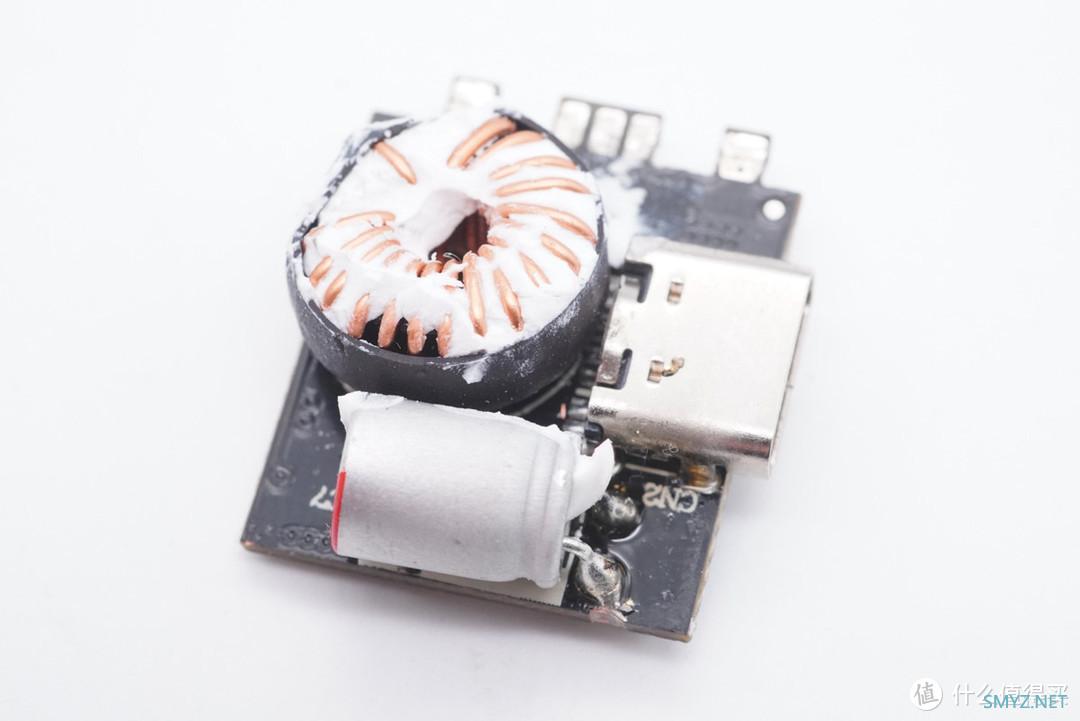

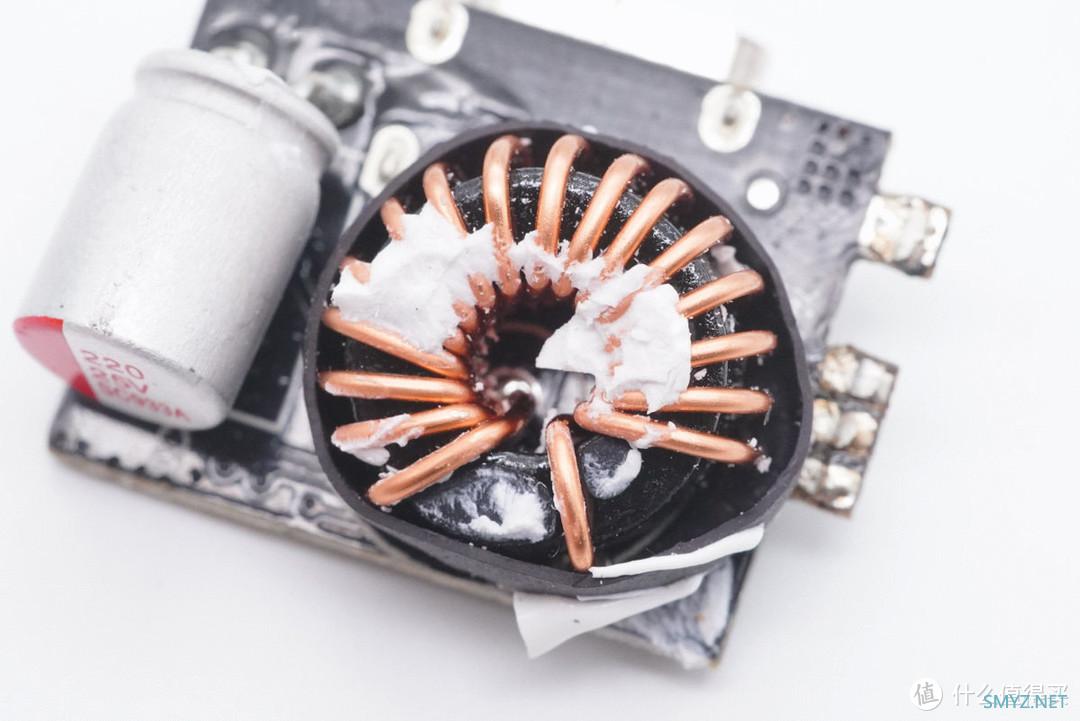

降压电感外套热缩管。
输出滤波固态电容规格25V 220μF。

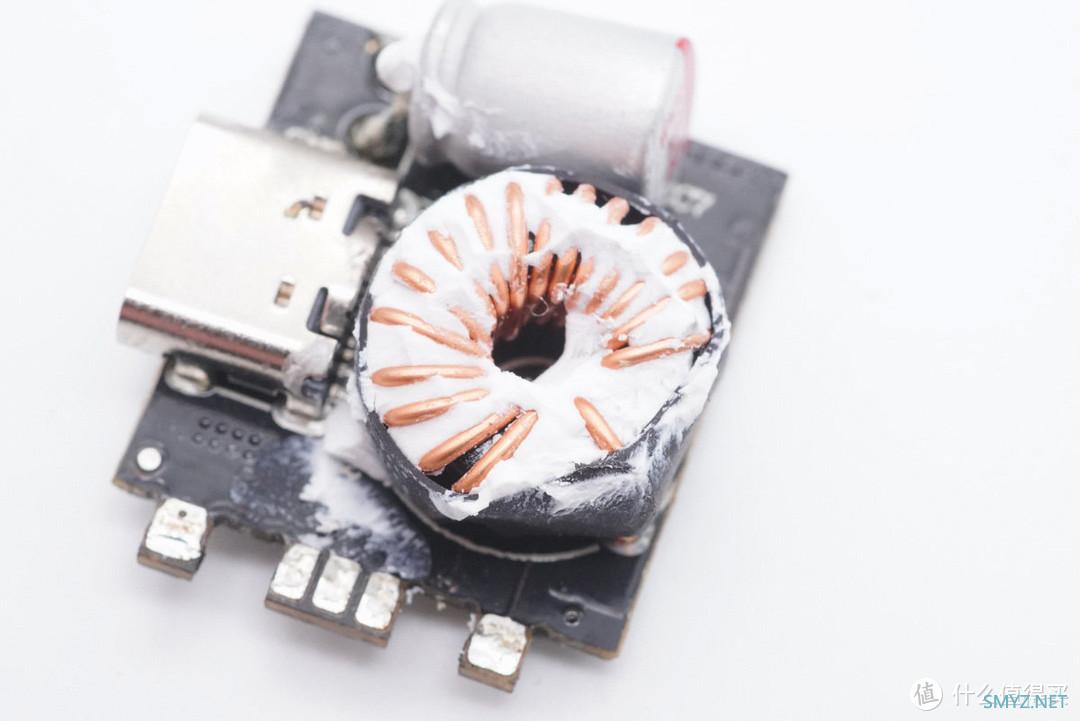

USB-C2接口所在PCB板上同样设置了一颗降压电感和一颗固态电容。

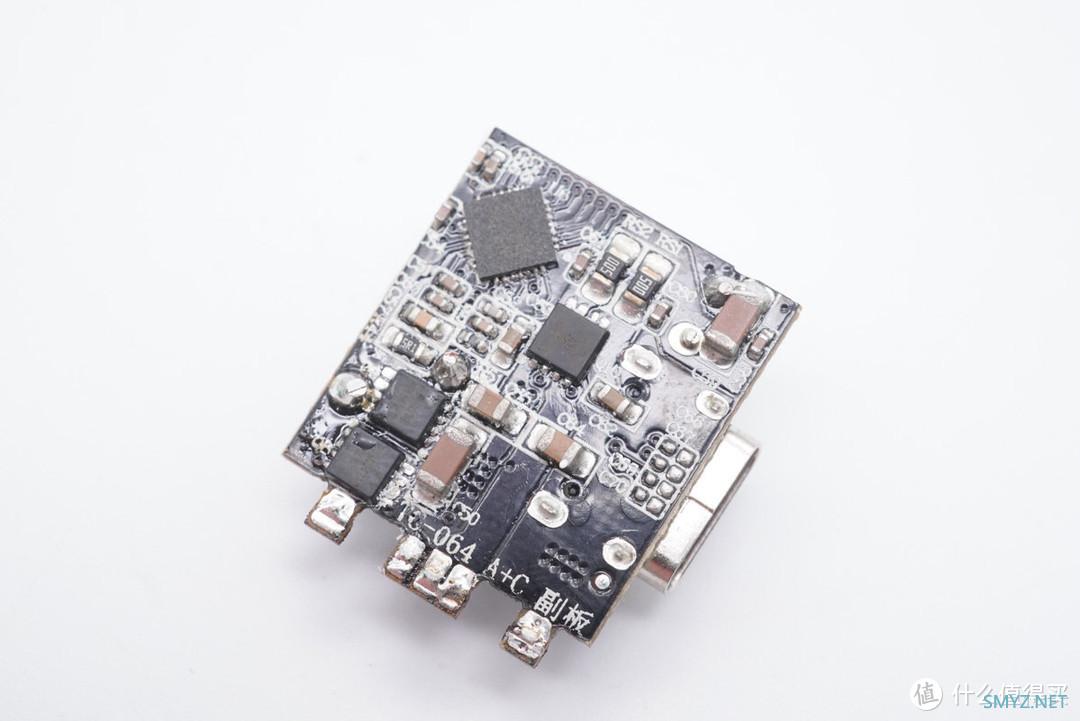

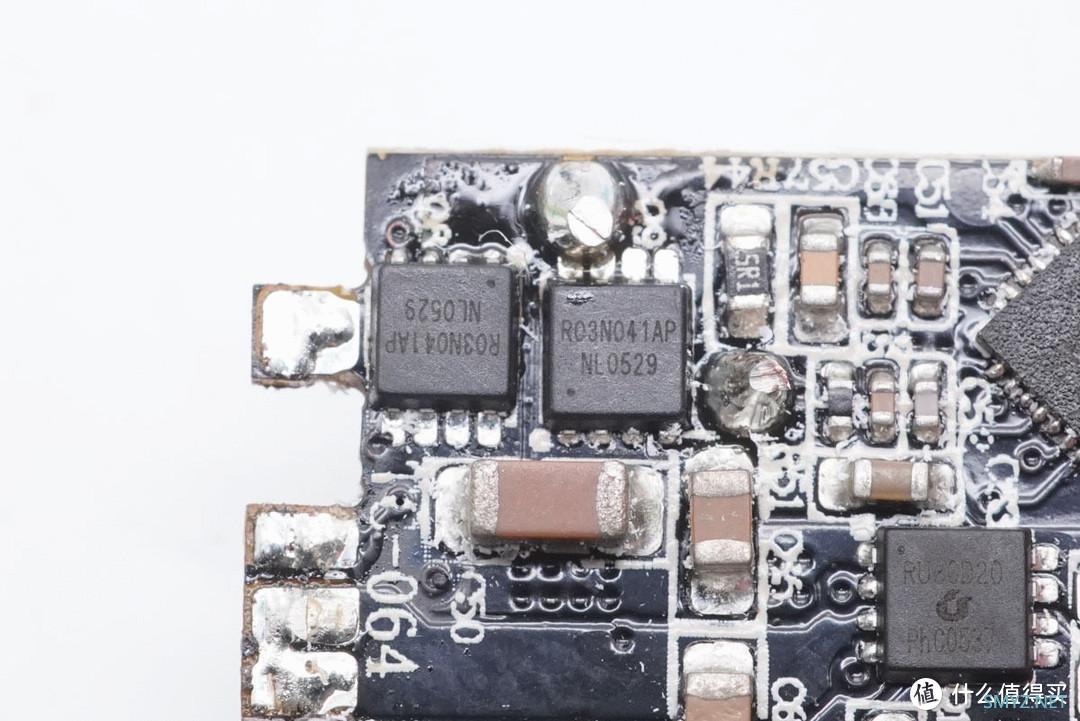

背面为一颗降压芯片和三颗MOS管。

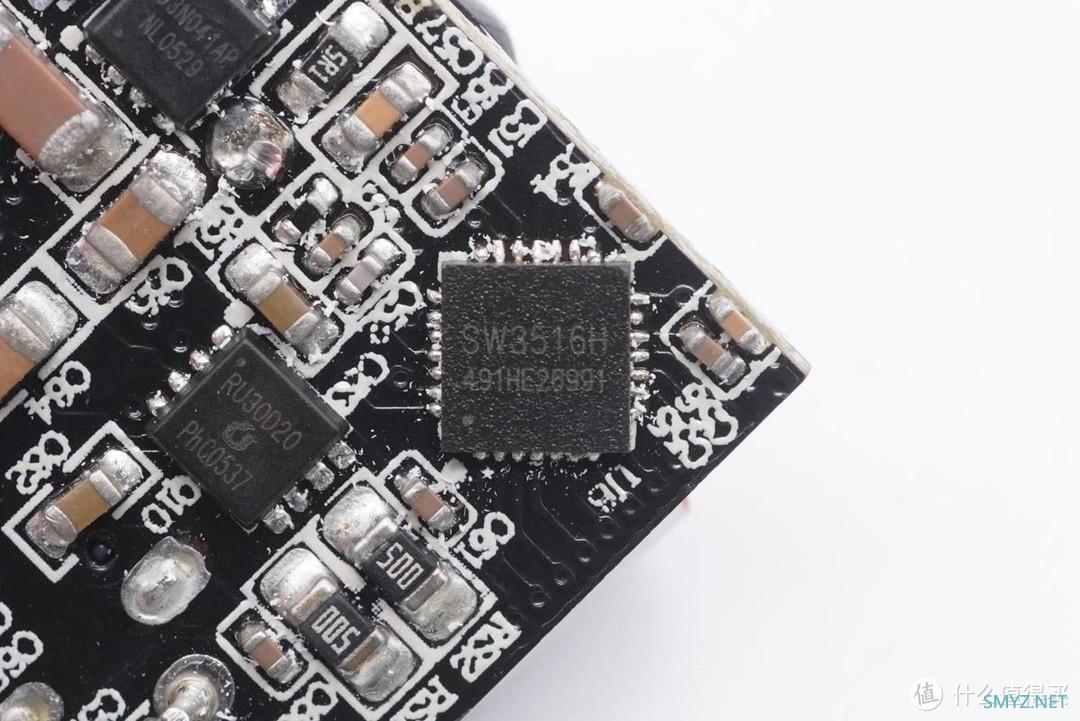

降压和协议识别同样采用智融高集成芯片SW3516H，负责一路降压和USB-C2接口和USB-A接口的协议识别功能。

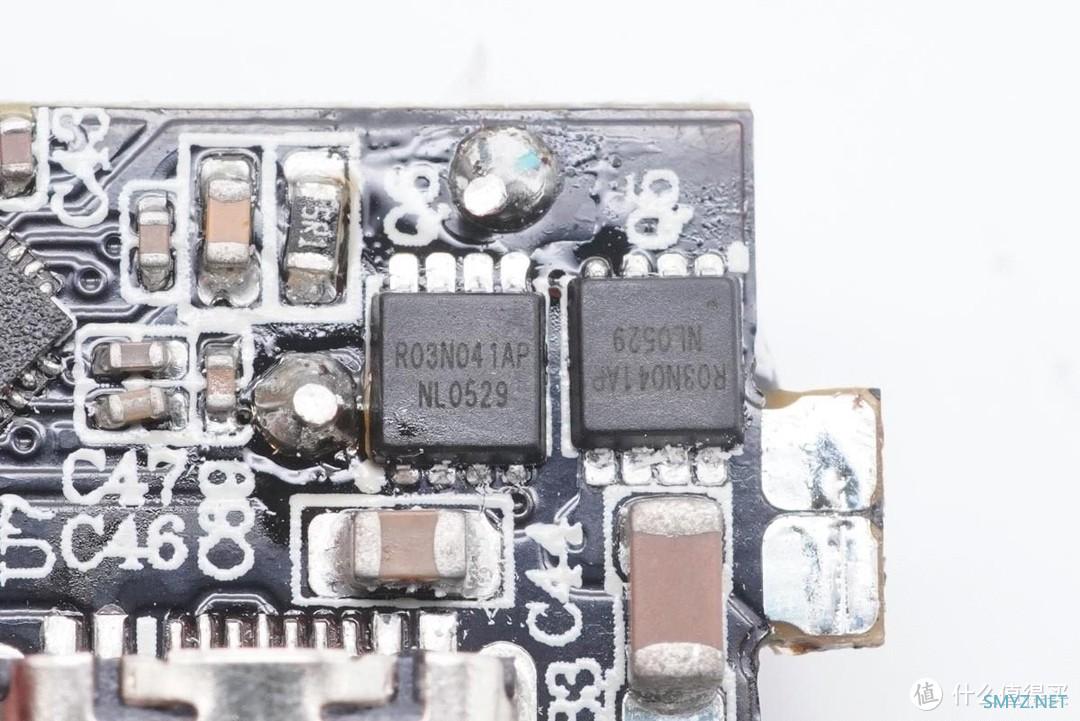

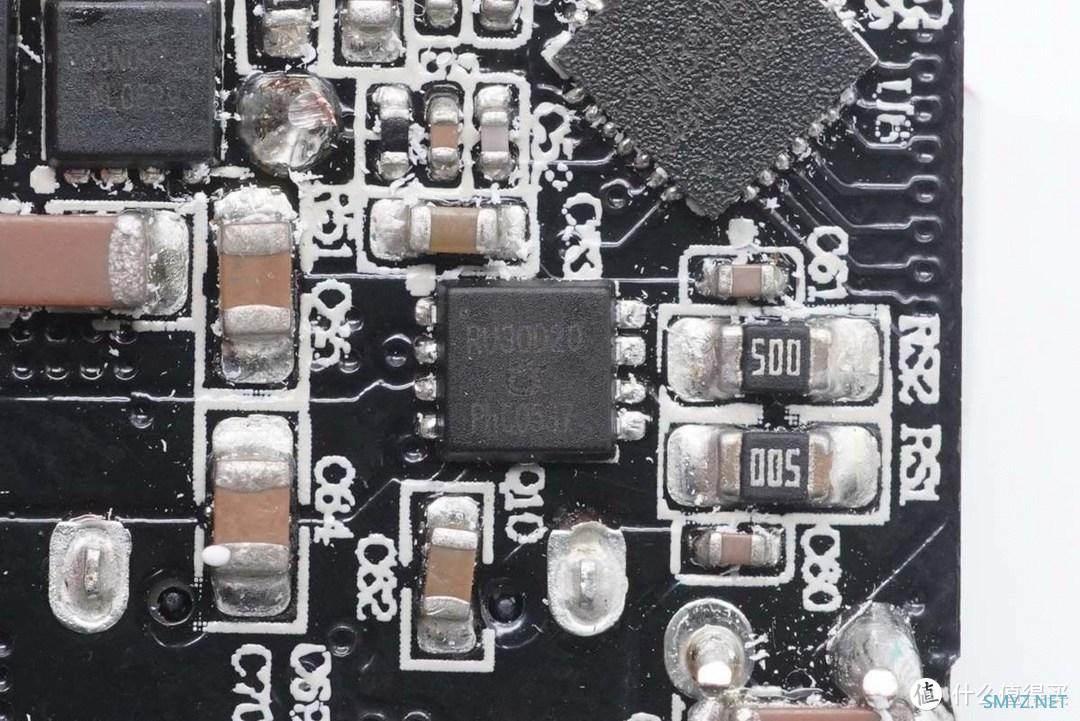

两颗同型号的降压MOS。
另有一颗接口切换MOS管。
降压MOS特写。

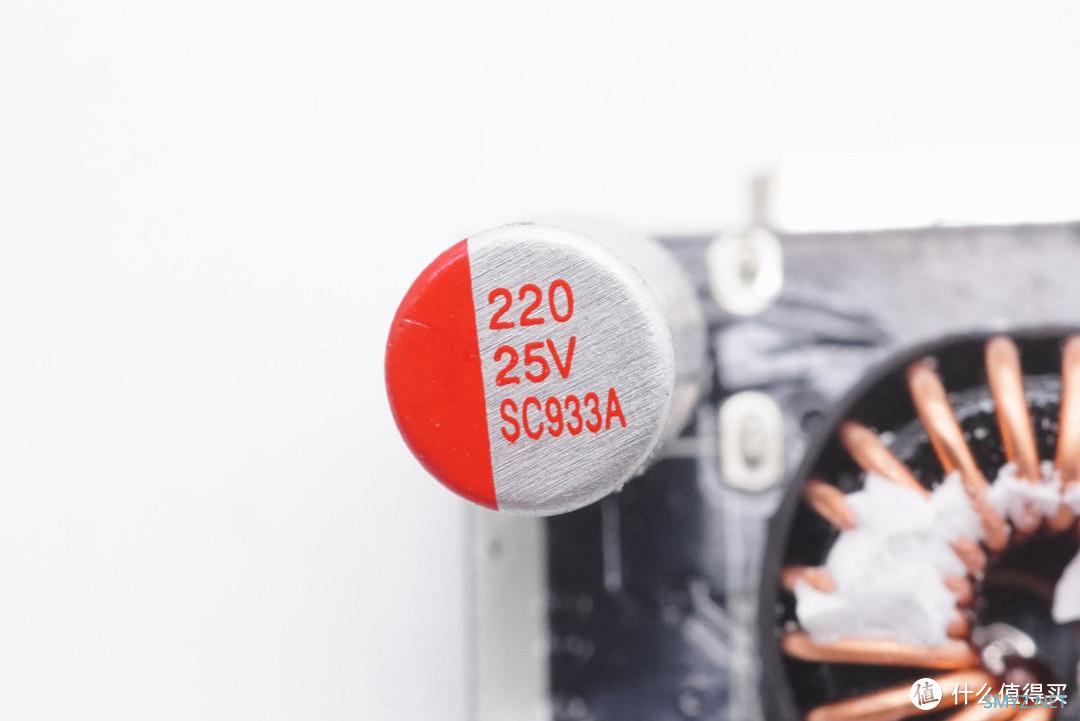

25V 220μF输出滤波固态电容。
USB-A接口所在PCB板上没有控制电路，与USB-C2接口共享一路。
两路输出由外置的单片机控制，实现功率智能分配功能。
马拉松65W 2C1A氮化镓快充充电器全部拆解完毕。
充电头网总结
马拉松65W 2C1A快充充电器并没有在外壳上标明氮化镓字样，但通过充电头网的拆解可知，其内部应用了氮化镓功率器件，同时也正得益于氮化镓技术的应用，整个充电器的体积得到优化，相较传统同规格电源，更为小巧、便携。
性能方面，三个接口均采用多协议兼容的策略，输出功率则采用单口65W+30W+30W的配置，并可支持功率动态分配，尽可能满足主流手机、平板、笔记本电脑、游戏机等产品的充电需求。
在用料方面，马拉松这款65W氮化镓快充充电器的核心器件均来自国产品牌，其中AC-DC控制器采用的是必易微KP2202+KP4060组合，技术成熟、性能稳定；氮化镓功率器件选用的是英诺赛科INN650D02，次级侧搭配维安同步整流MOS；两路二次降压选用智融客户的明星方案SW3516H，高度集成、外围精简。
