近期充电头网拿到了日本DIGIFORCE迪吉霍斯的一款65W氮化镓充电器，方块造型设计显得十分小巧，配备1A1C接口可以满足大小设备同时进行充电，支持45W+12W输出策略。说起DIGIFORCE迪吉霍斯估计很多苹果用户不陌生，它是苹果iPhone手机的电池供应商，很多iPhone用户在给手机换电池时往往考虑的也是这家的产品。下面就随小编来看看，一个专业做电池的品牌，做起充电器来水准又是怎样的。
一、DIGIFORCE 65W氮化镓充电器外观

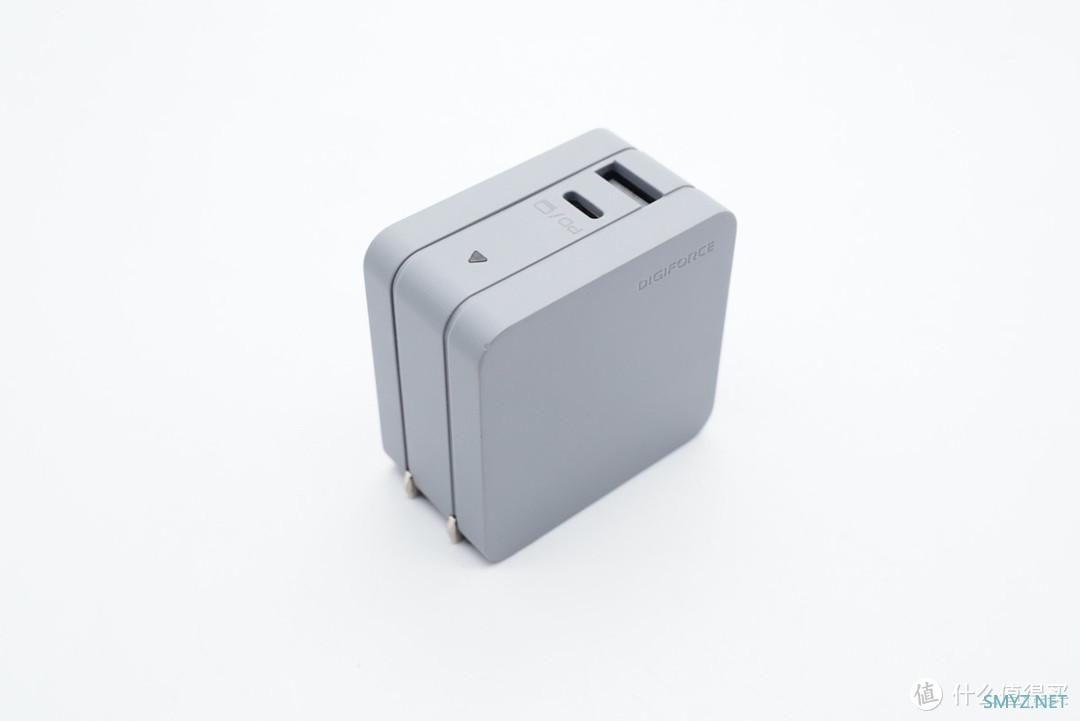

DIGIFORCE 65W氮化镓充电器采用方块造型设计，整体为灰色基调，外壳表面磨砂处理。

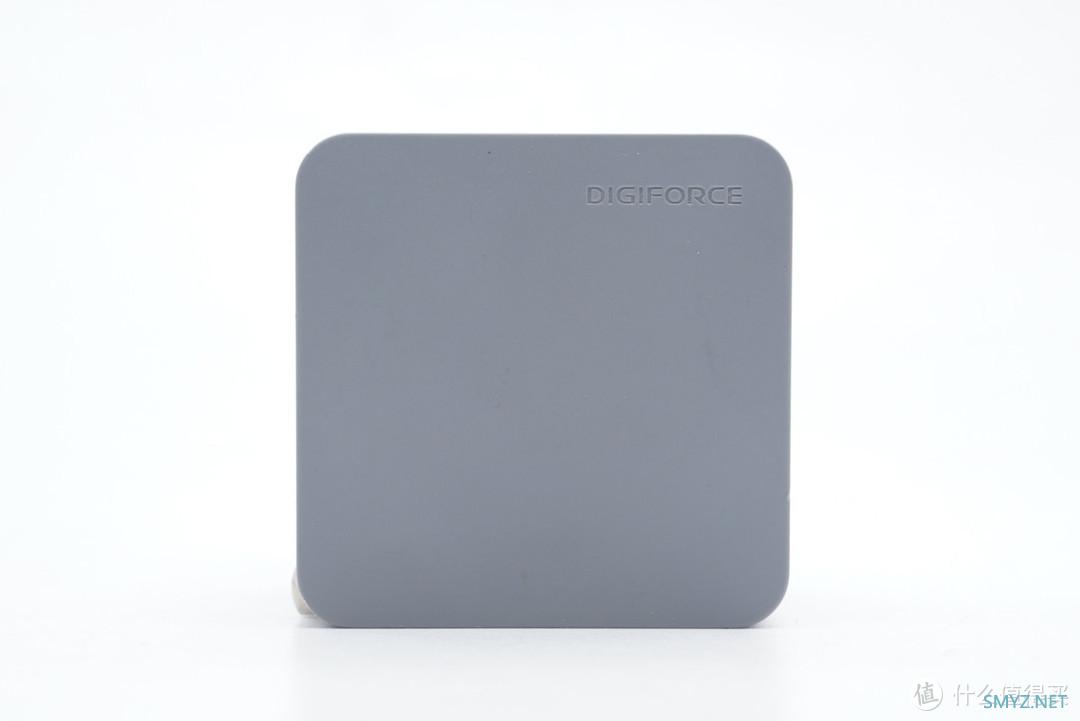

机身正面右上角凹印有DIGIFORCE品牌。

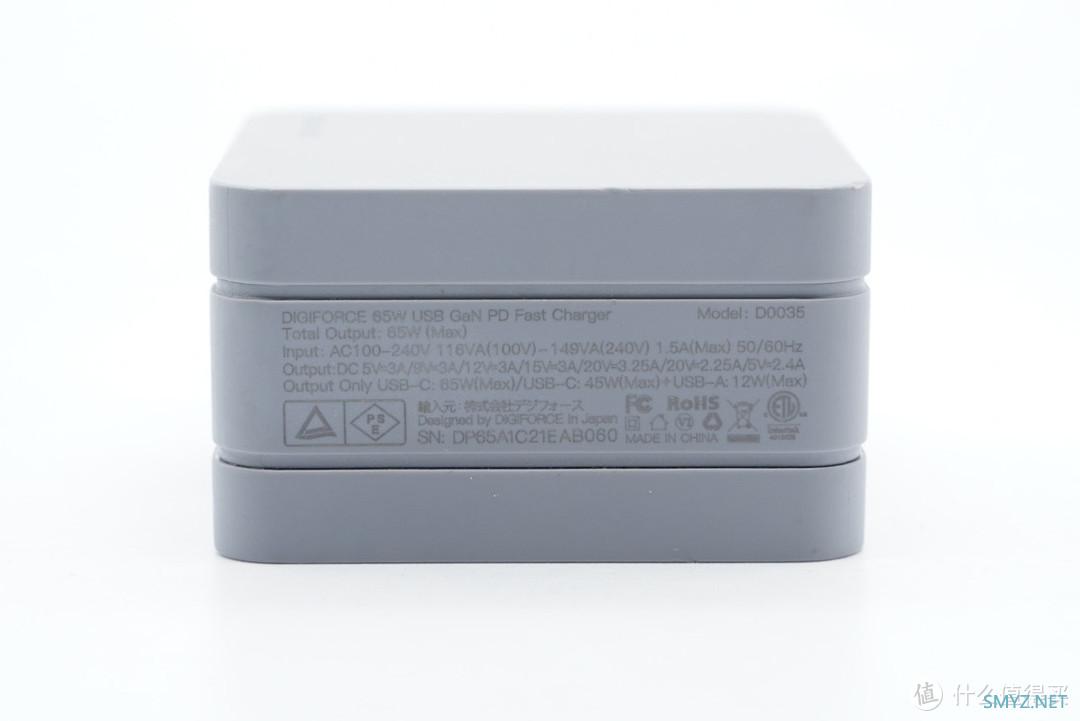

侧身印有充电器参数
型号：D0035
输入：100-240V~50/60Hz 1.5A
输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、20V2.25A、5V2.4A
USB-C单口输出：65W Max
C+A输出：45W+12W
充电器已经通过了PSE、FCC、RoHS、ETL认证，以及VI能效认证。

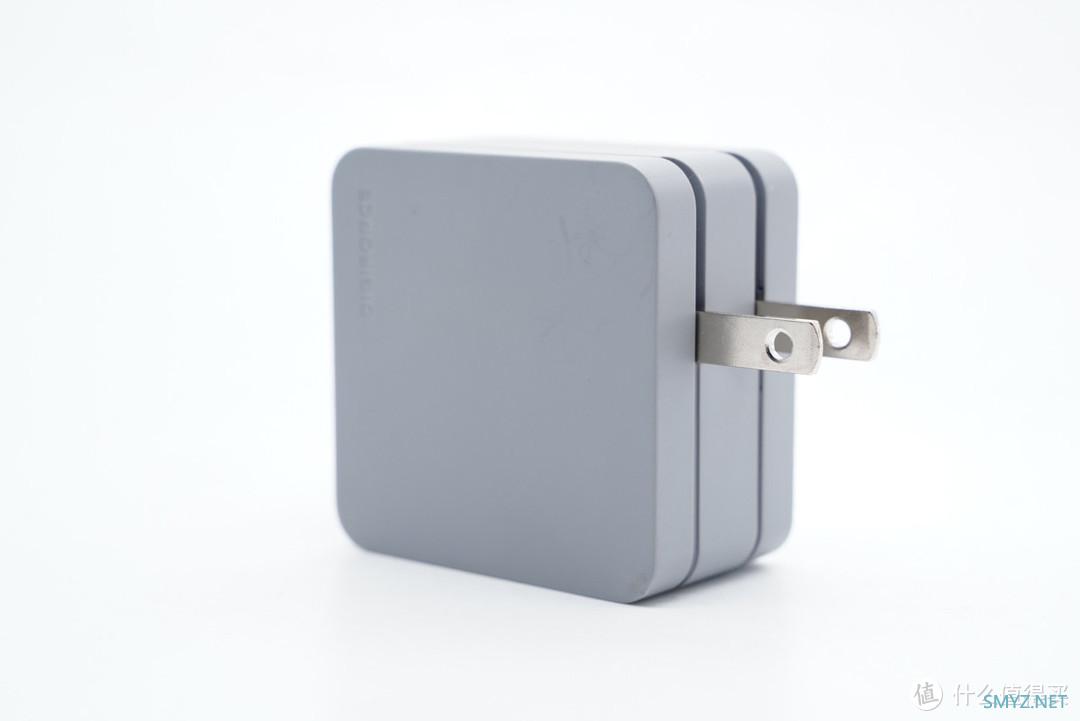

充电器配备可折叠美规插脚。

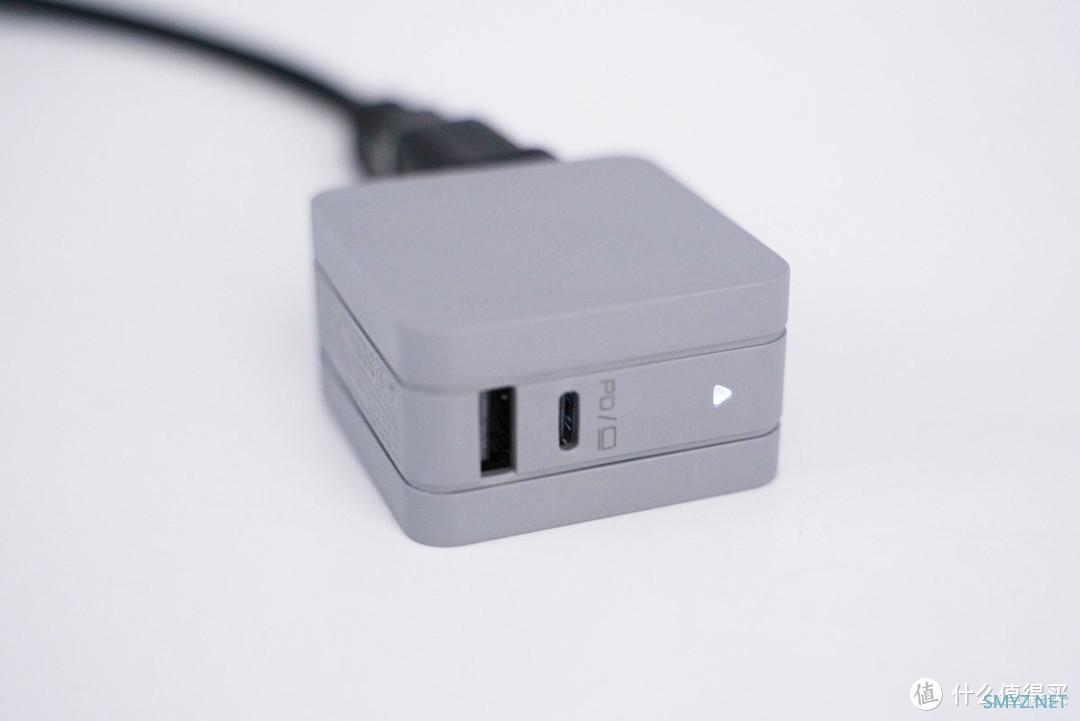

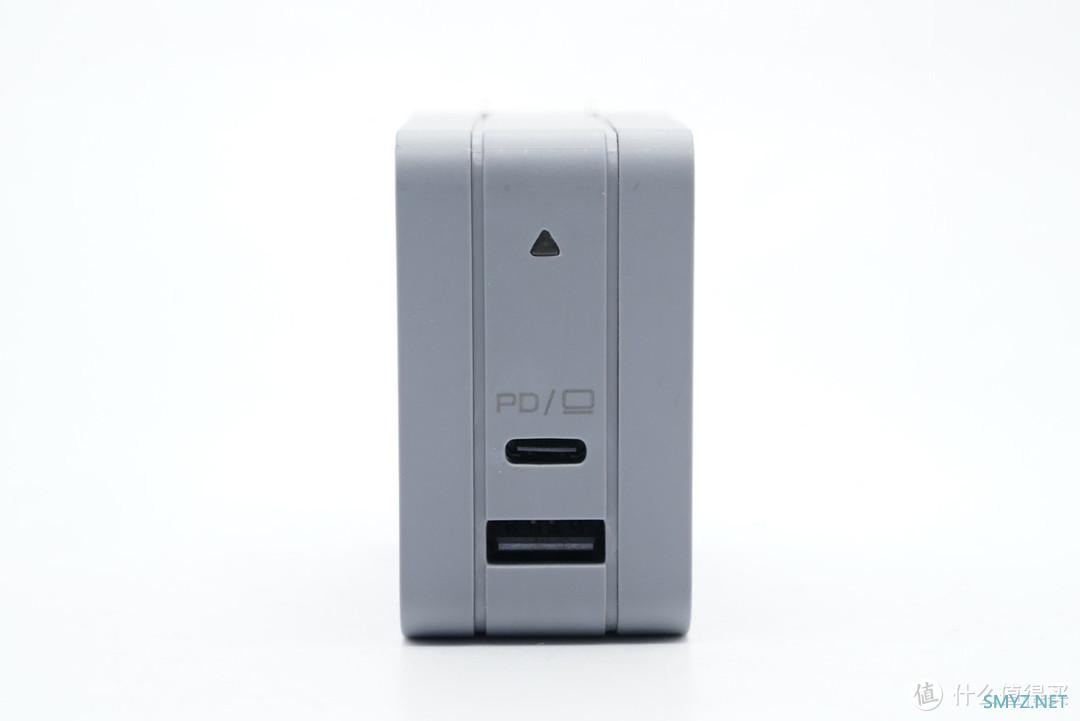

输出端配有1A1C接口以及三角形的指示灯。

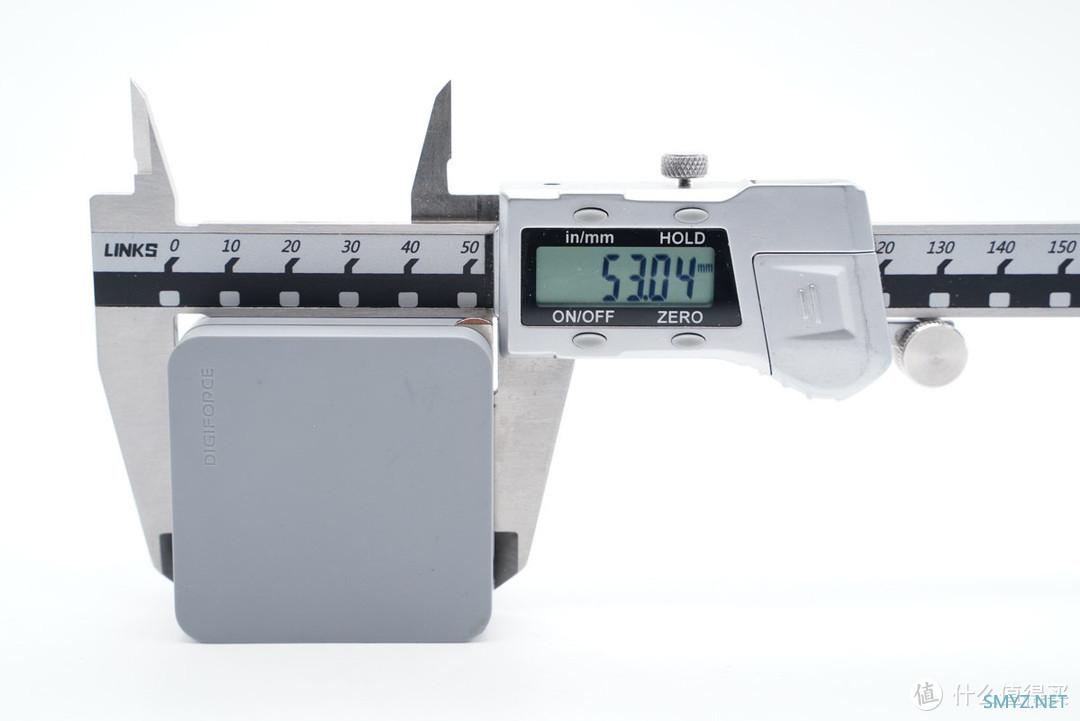

测得充电器机身长度为53.04mm。

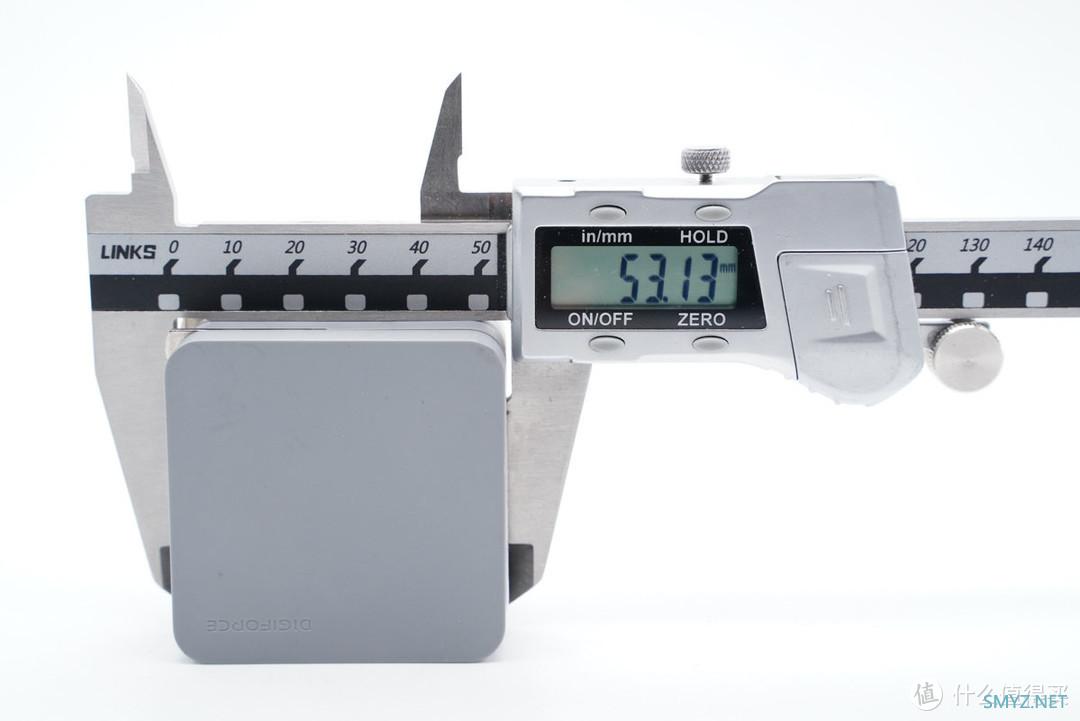

宽度为53.13mm。

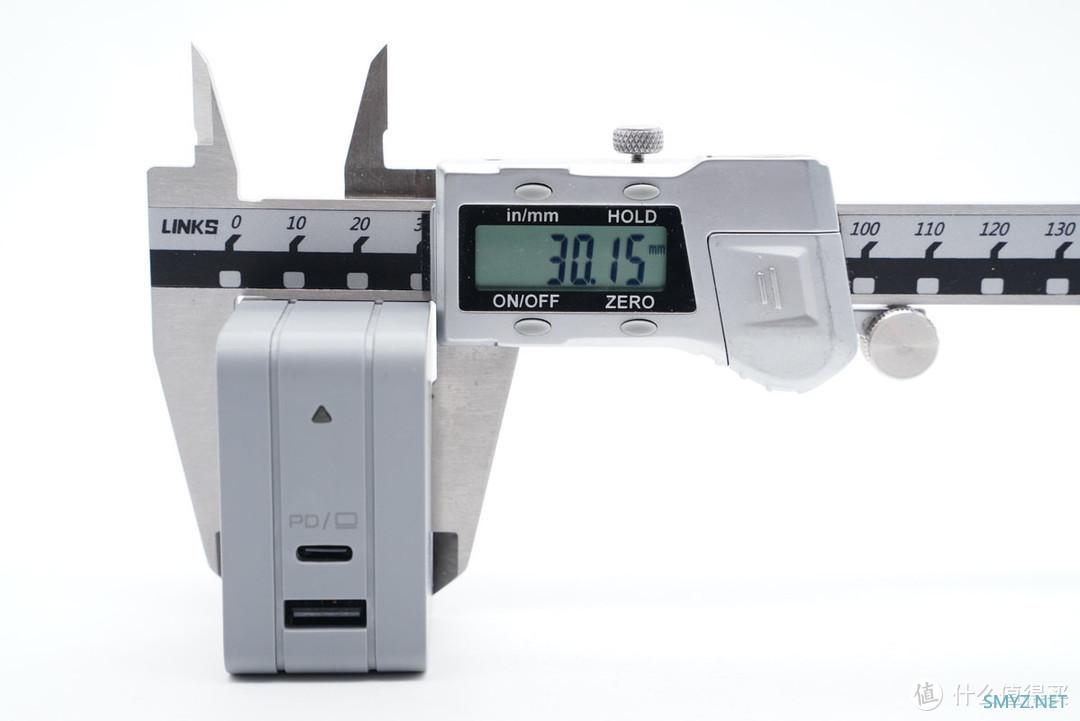

厚度为30.15mm。

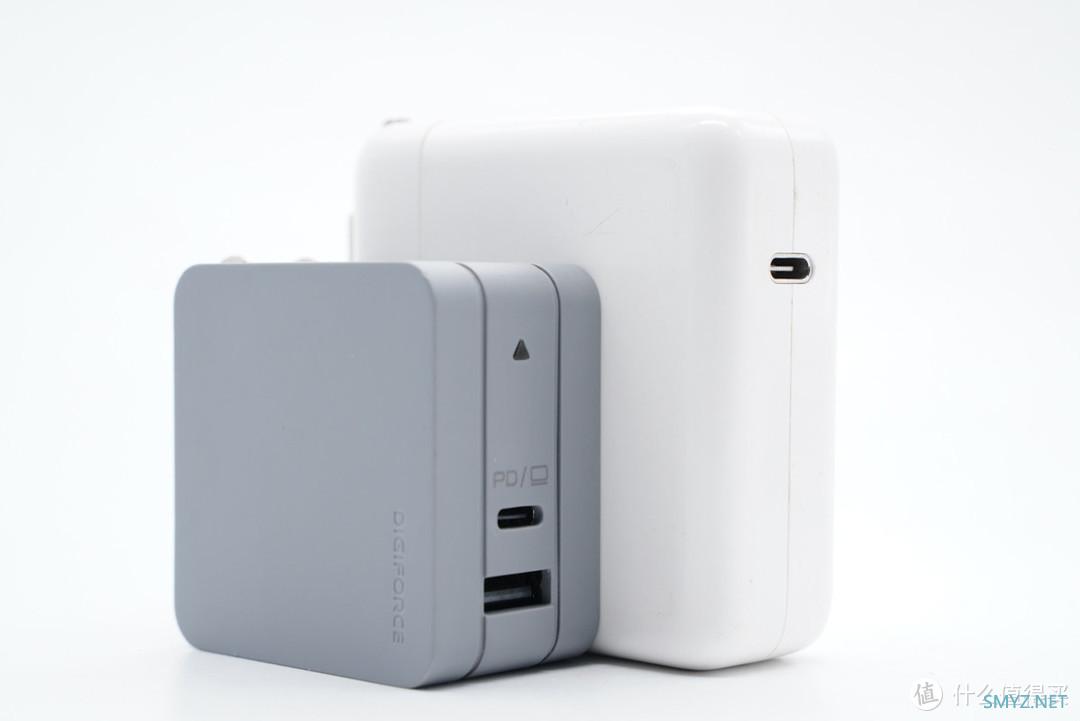

和苹果61W充电器对比，体积优势明显。

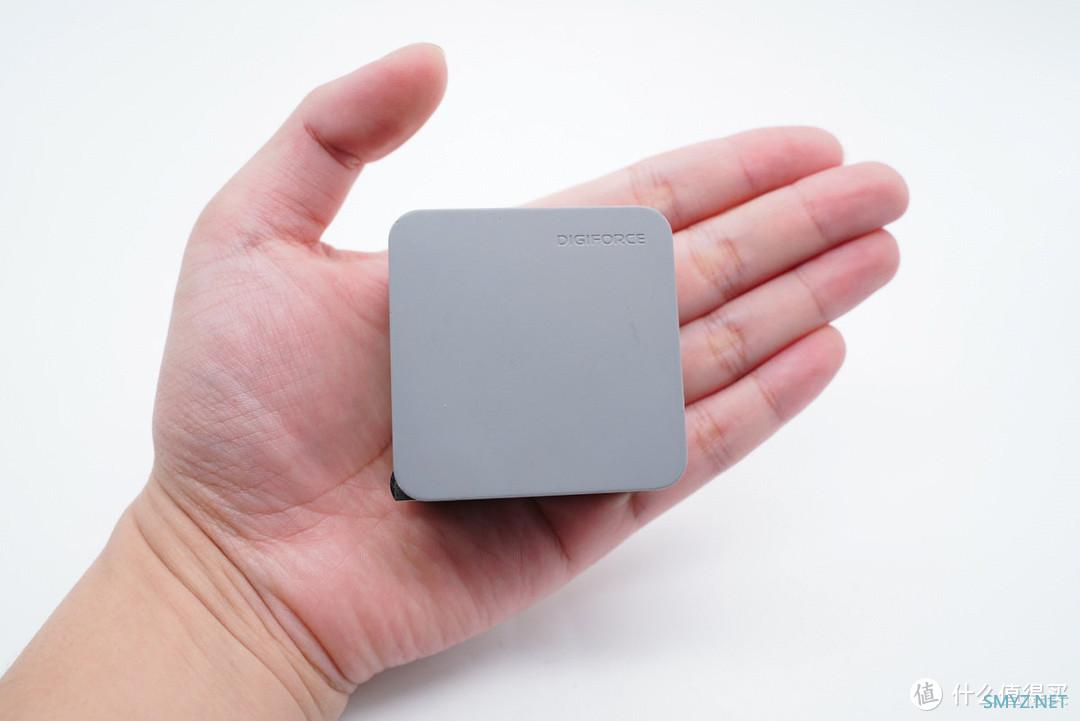

拿在手上的大小直观感受。

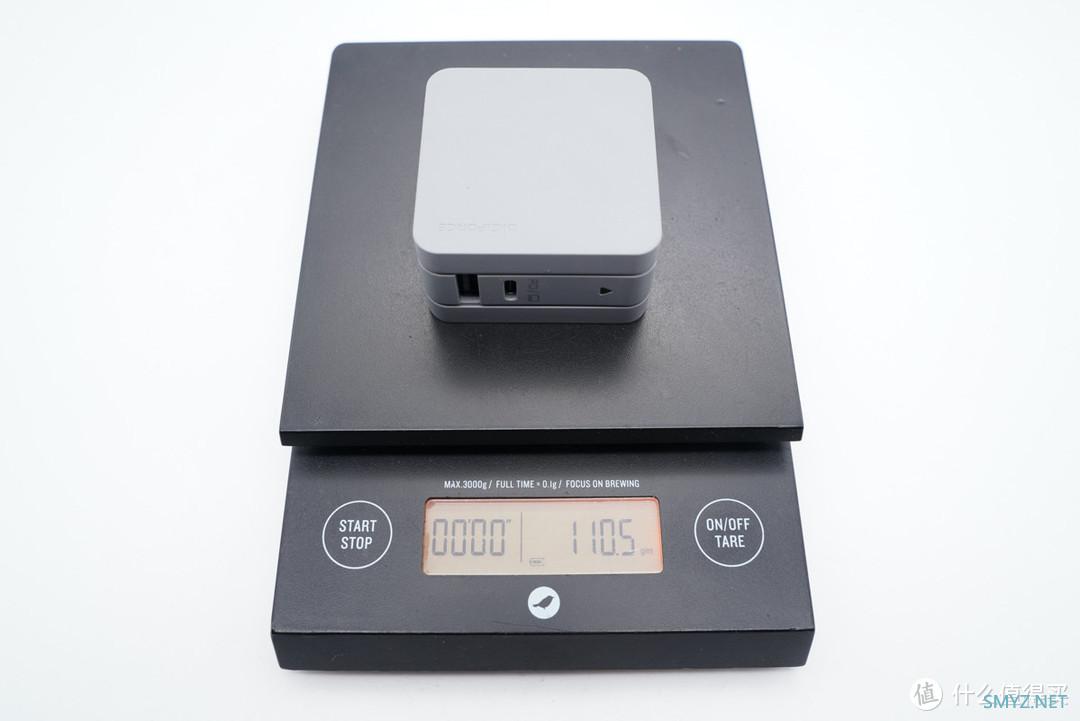

净重约为111g。
接通电源，指示灯亮白光。

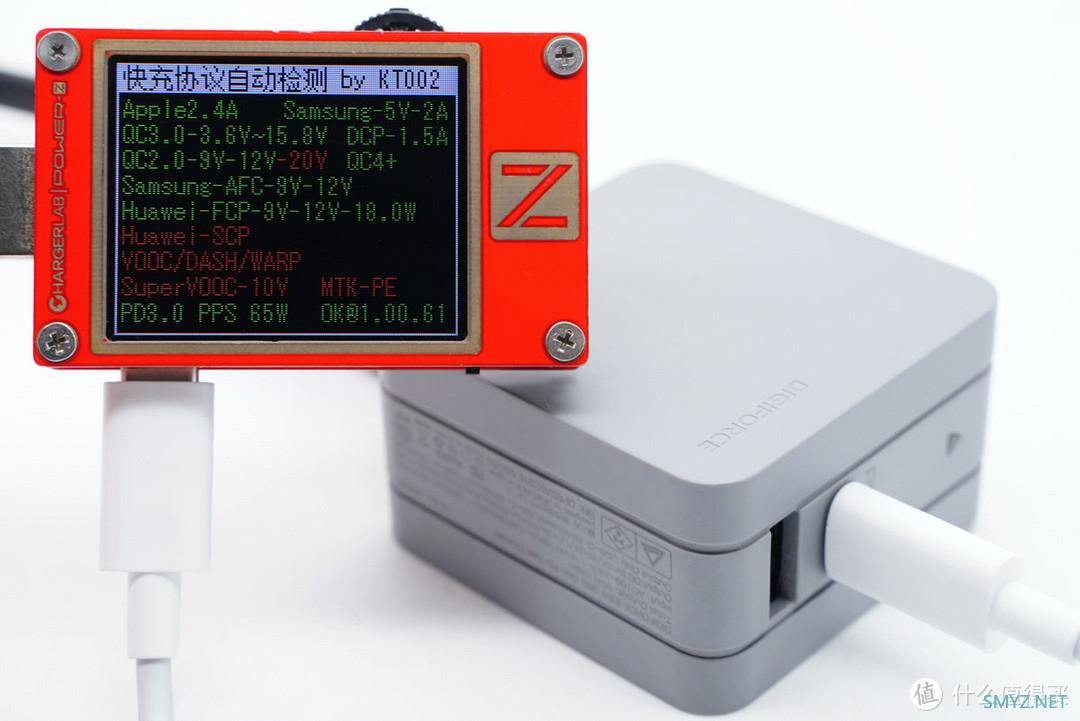

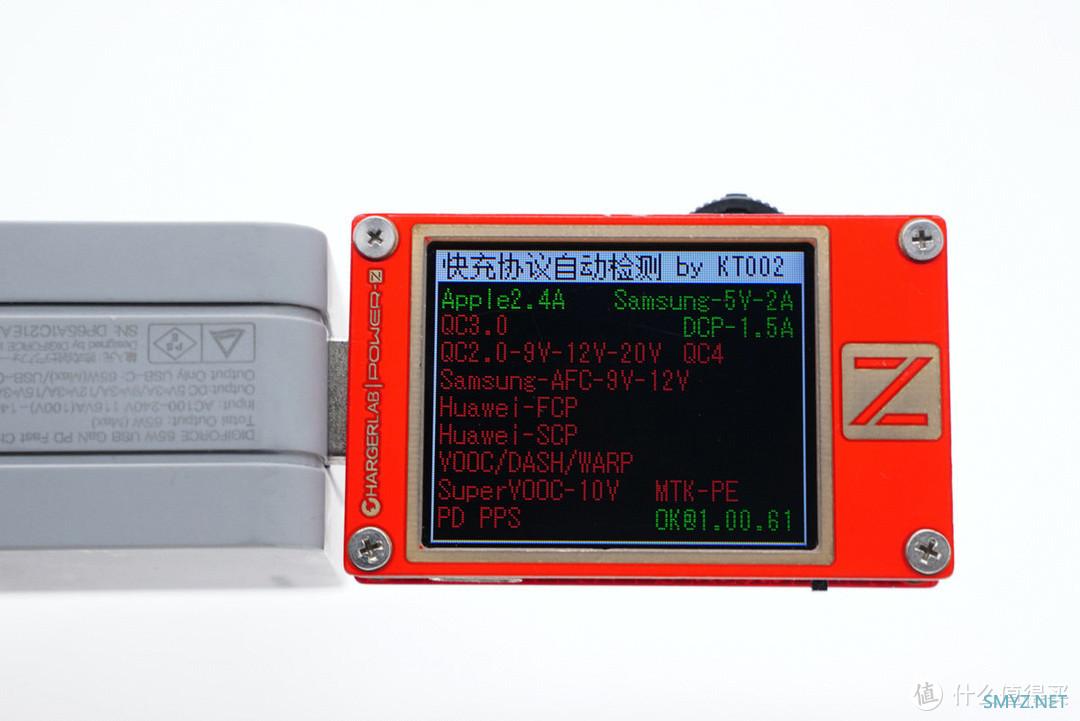

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

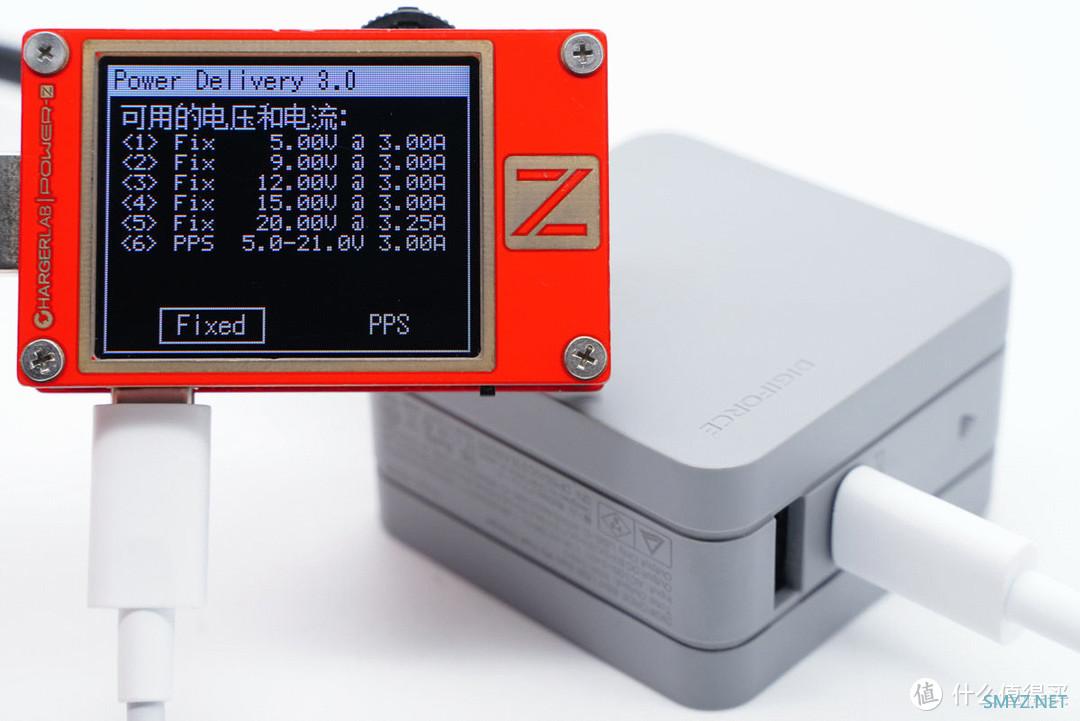

PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。
测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议。
二、DIGIFORCE 65W氮化镓充电器拆解
将机身壳拆开，超声波焊接封装。

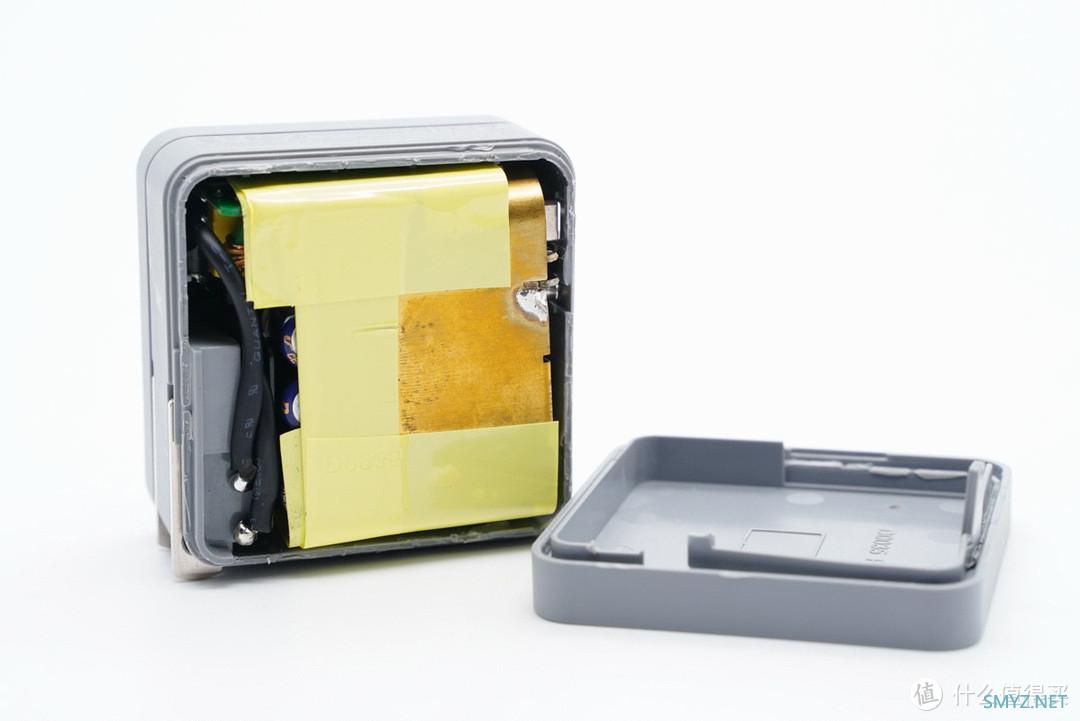

模块正背面均覆盖黄铜散热片，并锡焊固定。此外PCB板背面还贴有导热垫，和散热片间有麦拉片进行绝缘。

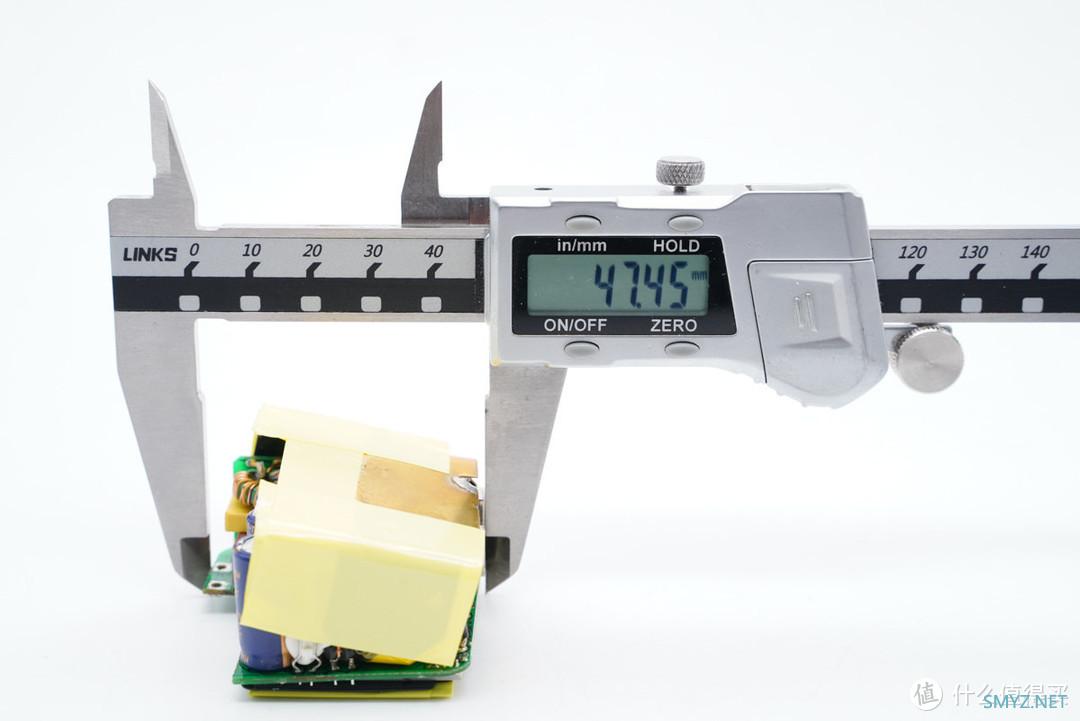

测得模块长度为47.45mm。

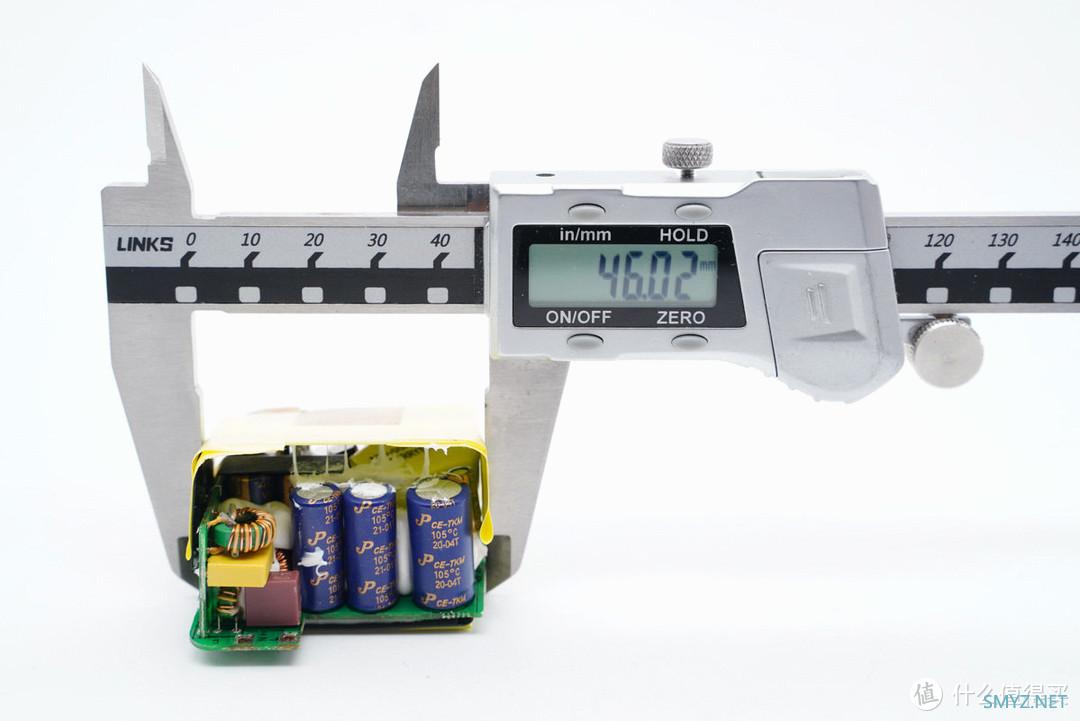

宽度为46.02mm。

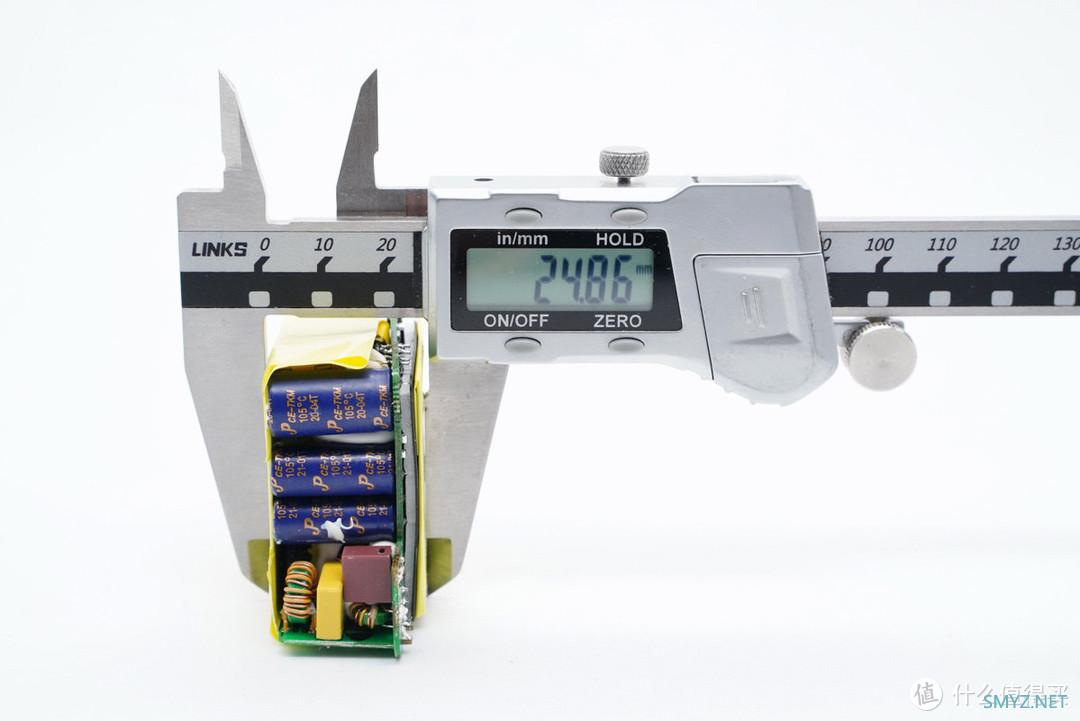

厚度为24.86mm。

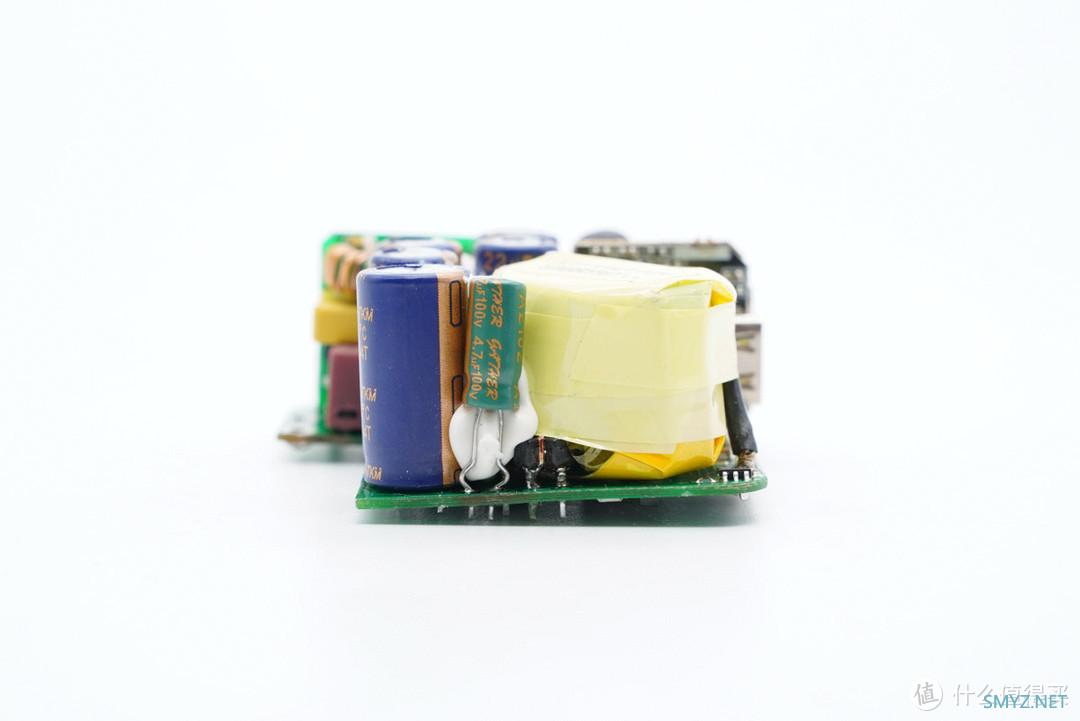

PCB板正面一览，电容、变压器等器件打胶加固，输入输出端均设有小板。

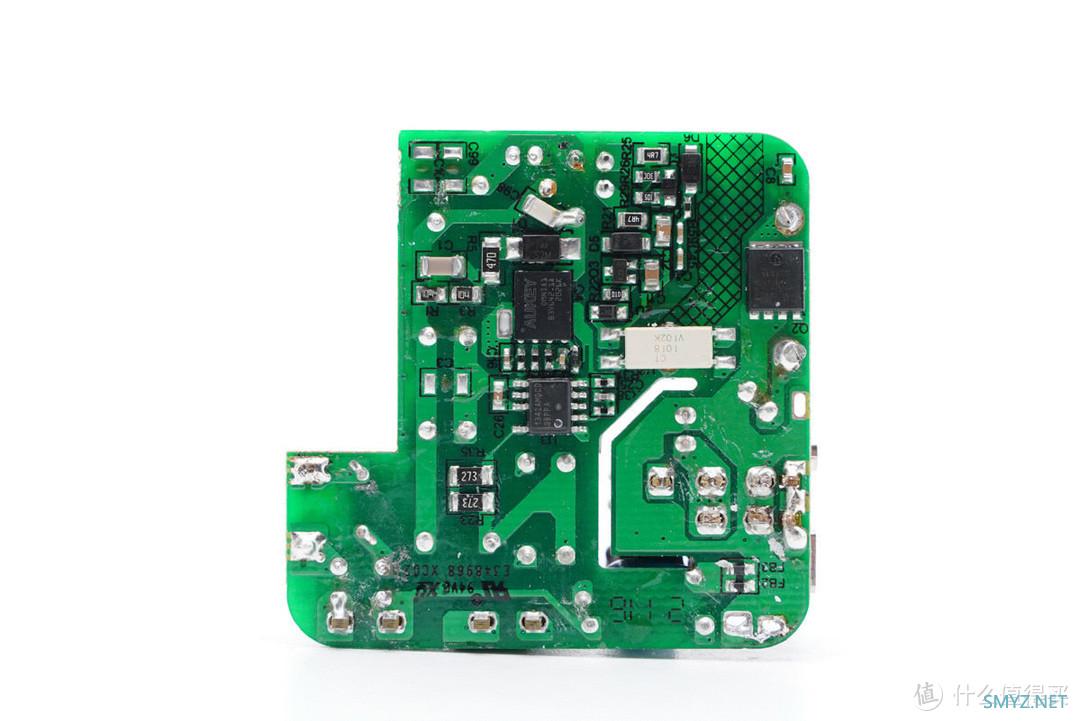

板子背面一览，设有PWM控制器、初级开关MOS管、同步整流管，外围电路看上去十分简洁。
通过观察发现，这款充电器采用高频QR开关电源架构，协议芯片控制C口输出，A口进行二次降压以5V恒压输出。下面我们从输入端开始了解各器件的信息。
输入端一览，主板上设有延时保险丝、共模电感、滤波电感以及滤波电容等器件。
将小板拆下，板子正面设有共模电感和安规X电容。

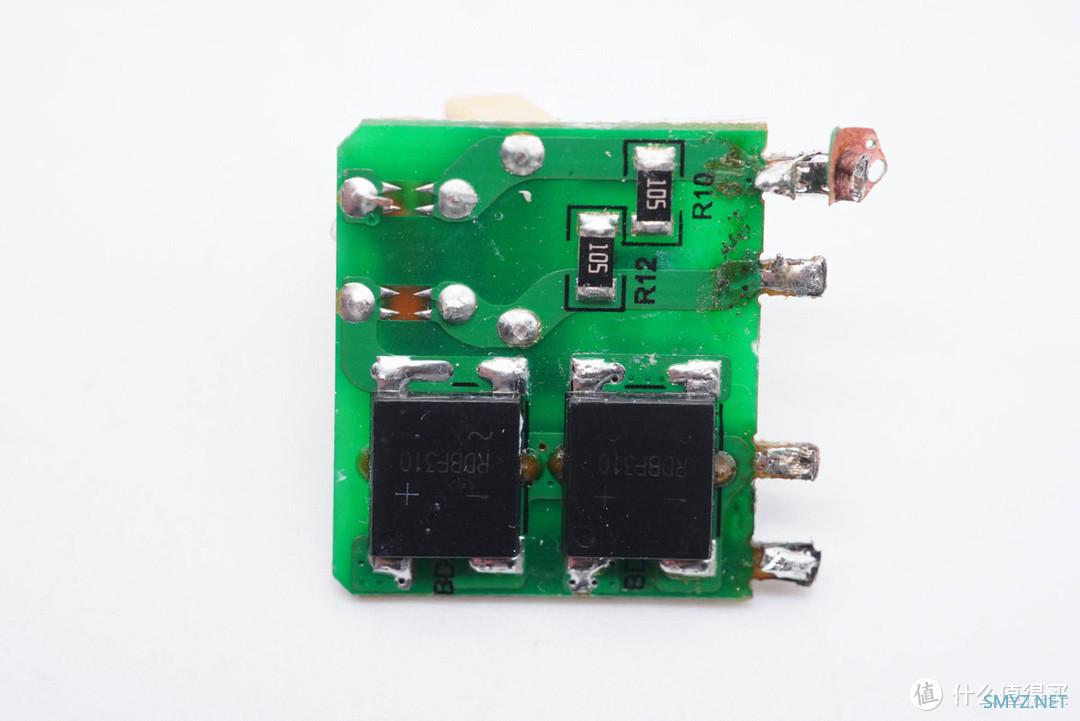

背面有两颗整流桥。

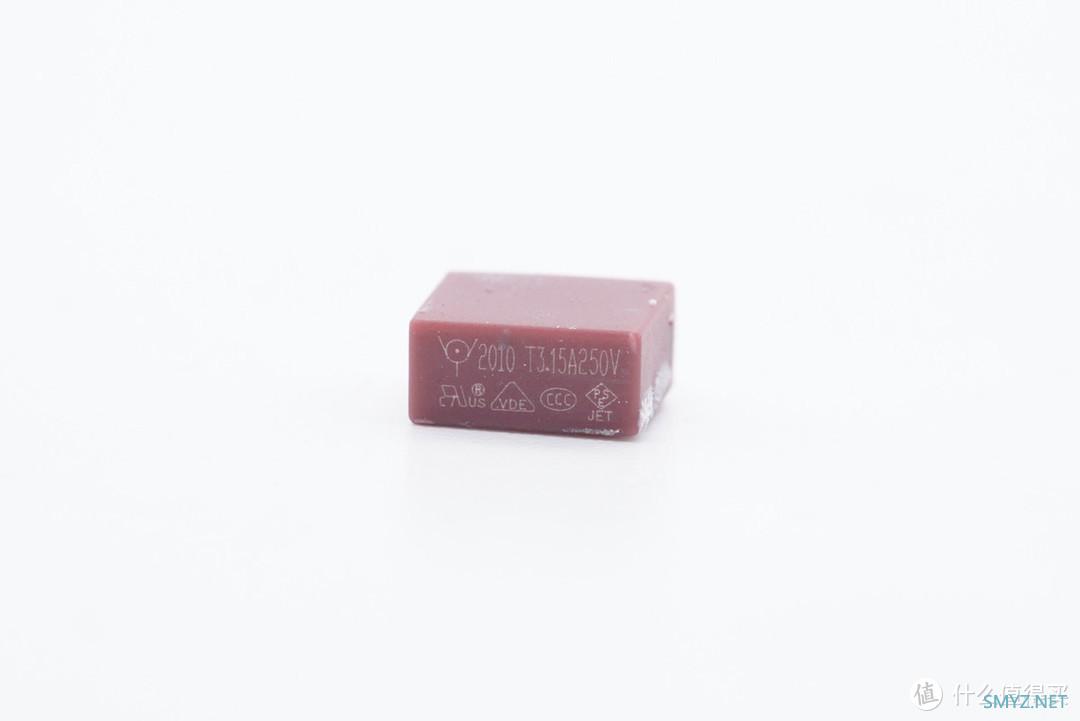

延时保险丝来自华德，出料号：2010 3.15A 250V。
共模电感双线并绕，用于滤除EMI干扰。

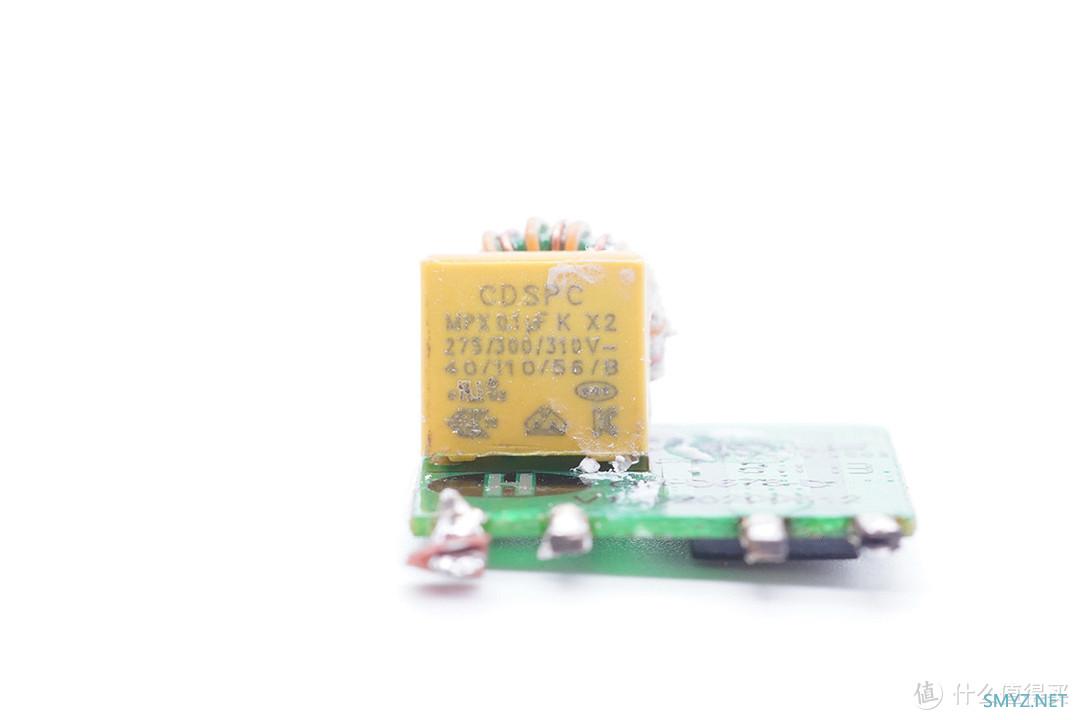

安规X电容特写，容量0.1μF。
另一颗共模电感特写，两级设计。

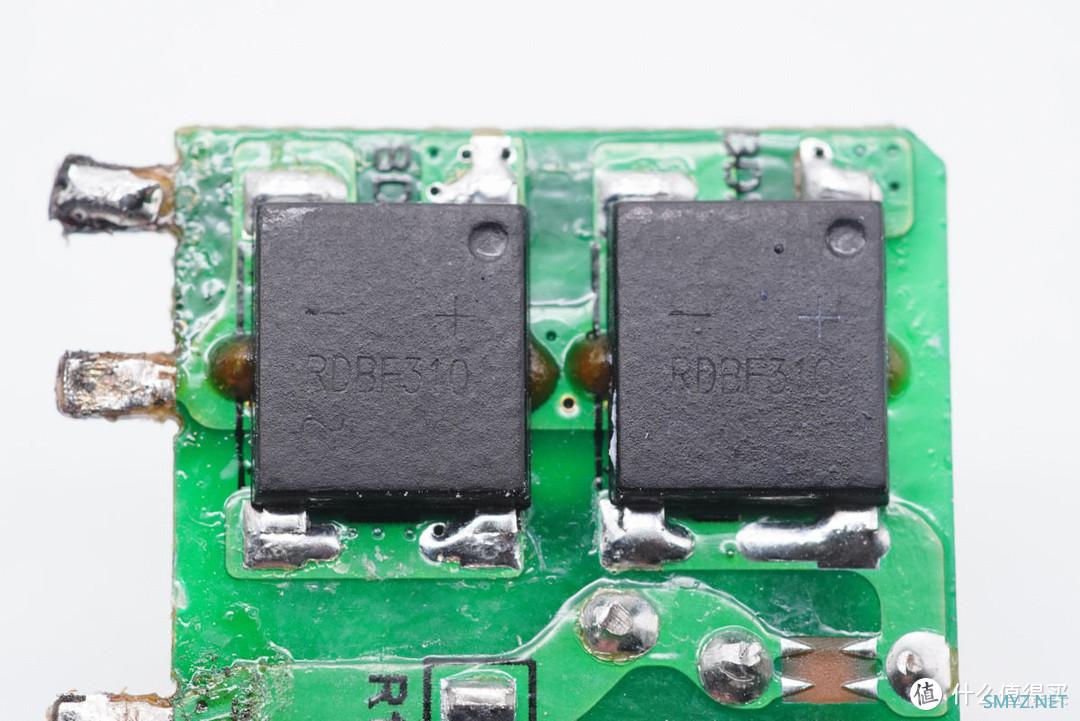

RDBF310整流桥将交流电转换为直流电，采用两颗是为了均摊发热。

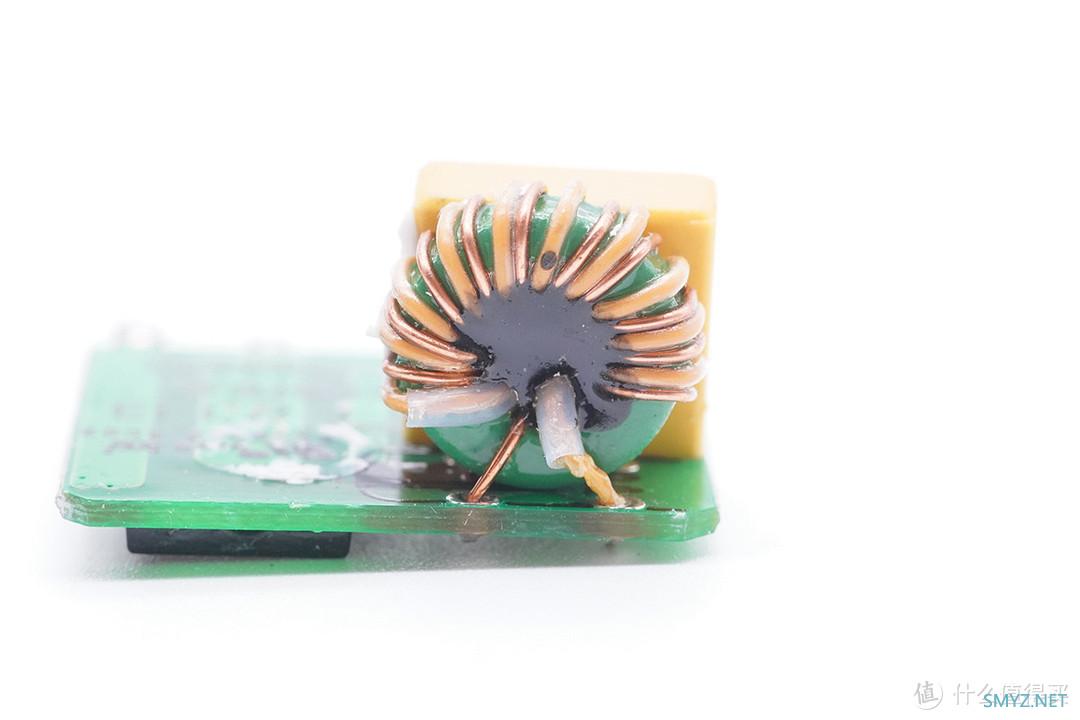

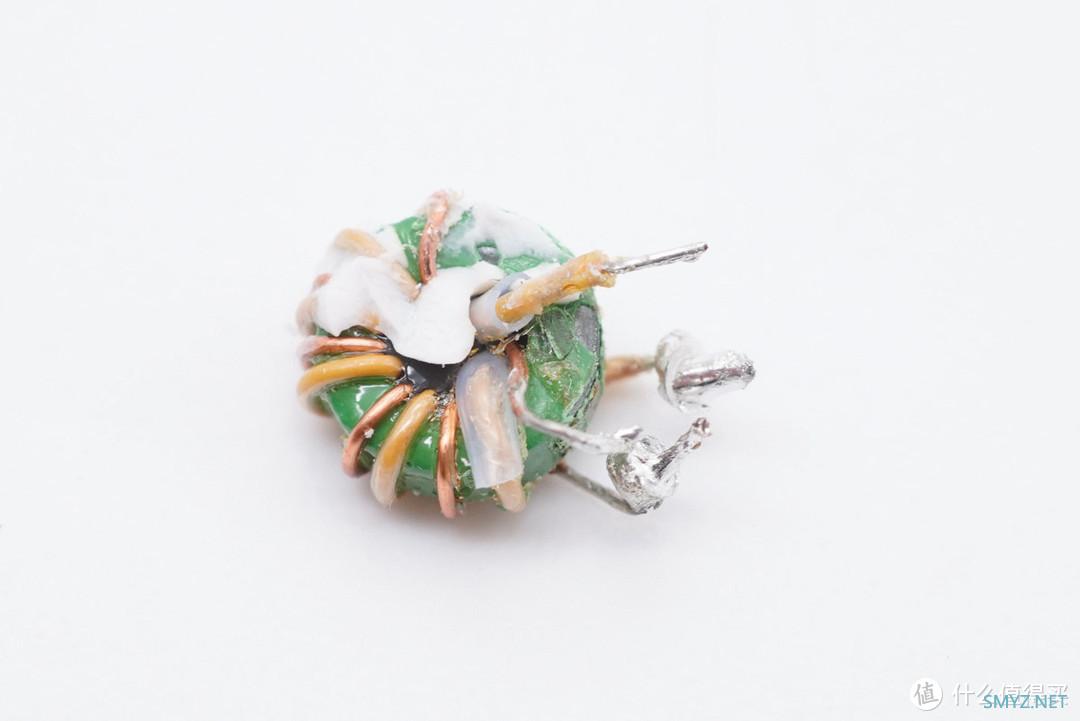

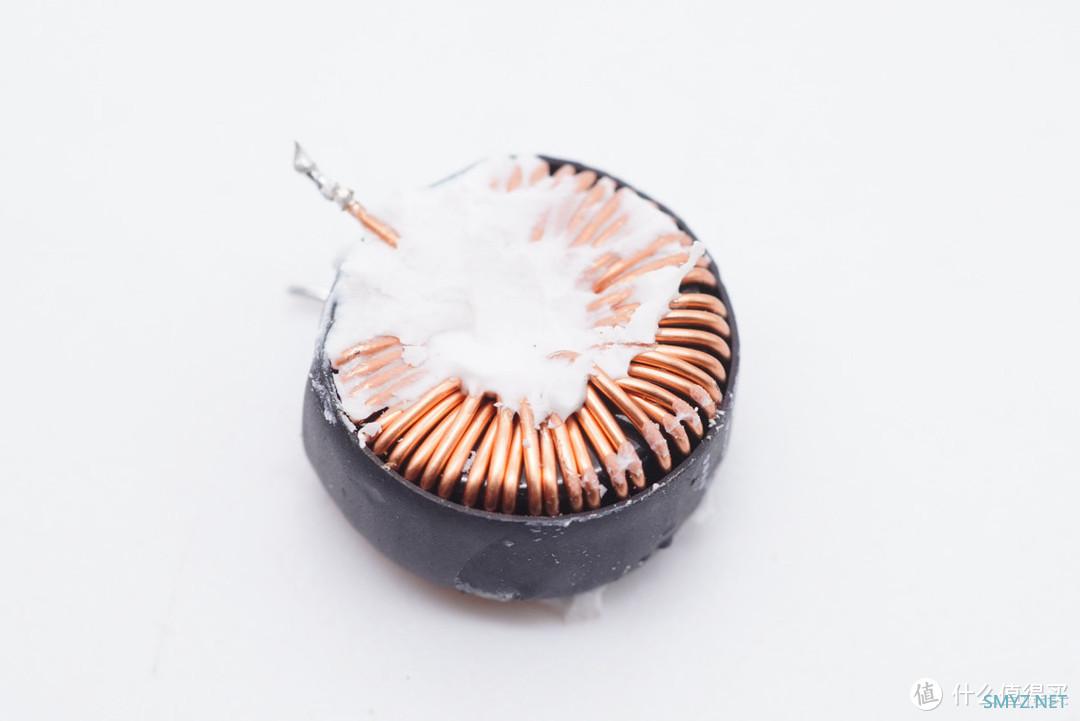

滤波电感特写。

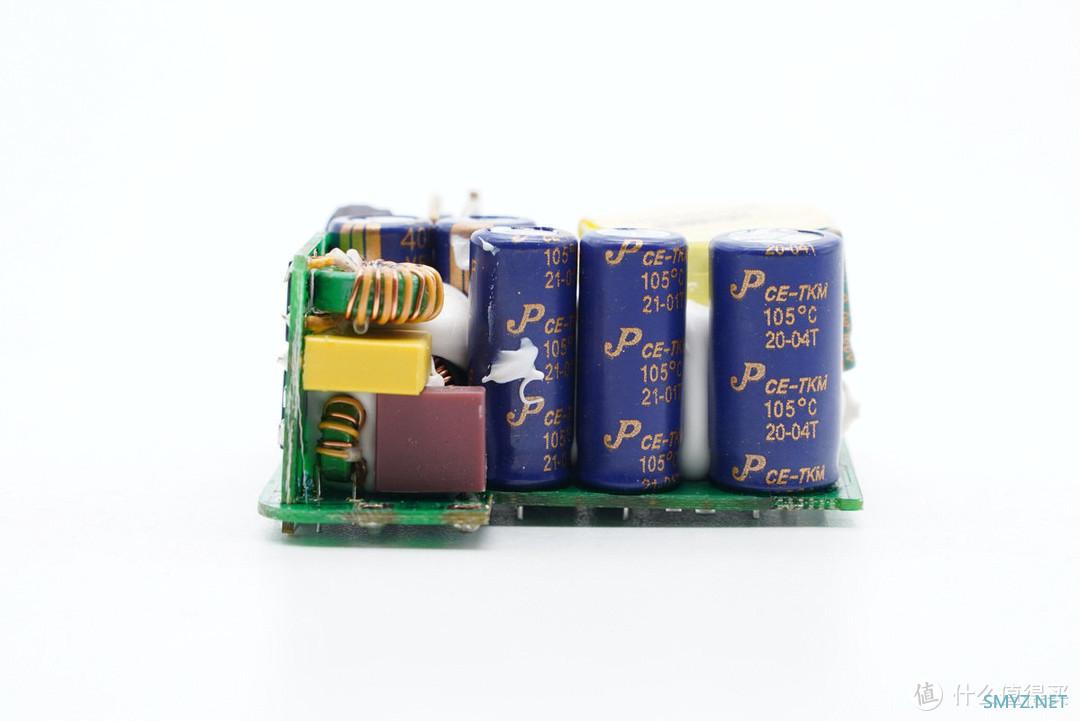

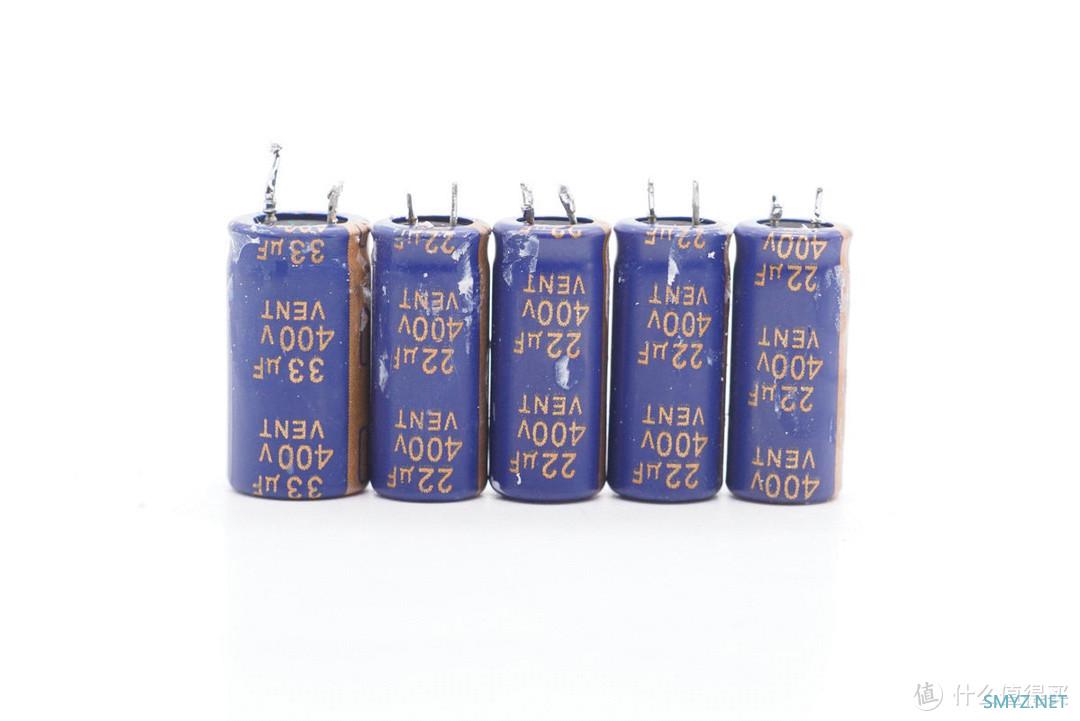

高压滤波电解电容一览，四颗规格为400V 22μF，一颗规格为400V 33μF。
板子侧面设有主控芯片供电电容、变压器以及同步整流控制器。

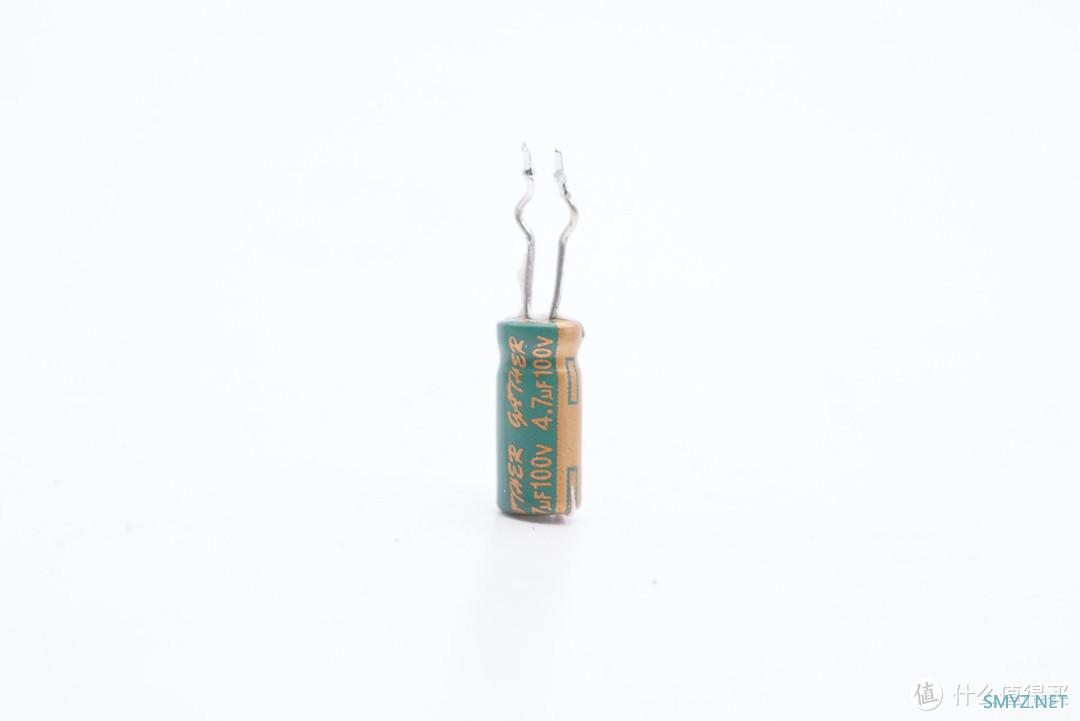

主控芯片供电电容来自凯泽鑫电子，规格为100V 4.7μF。

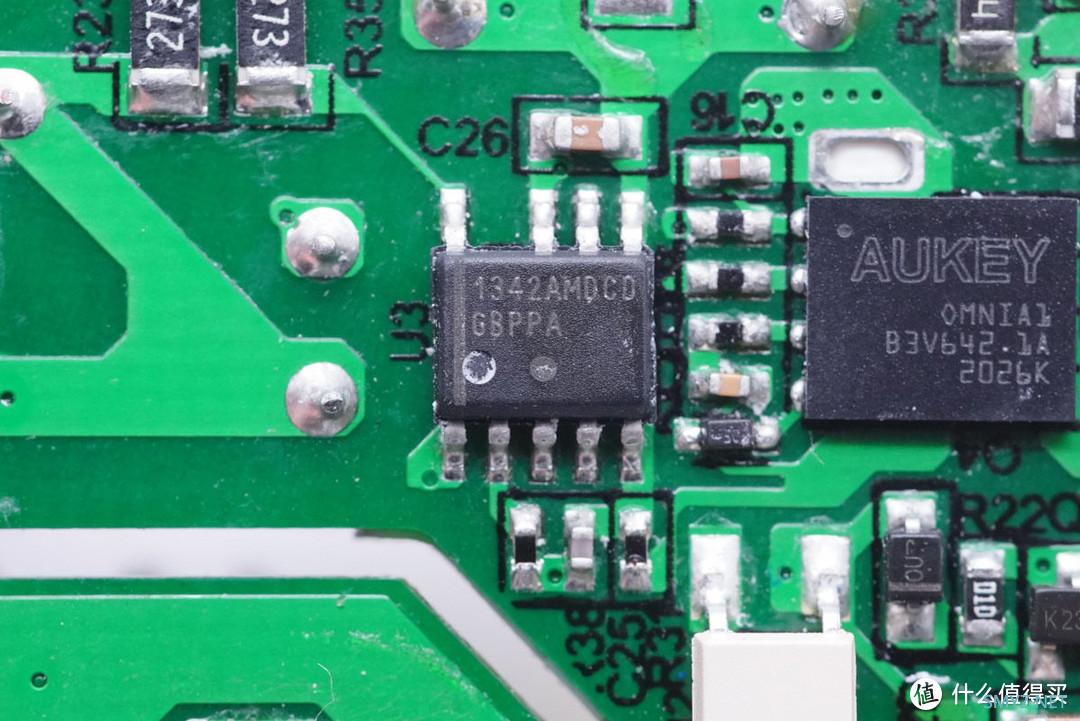

开关电源主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

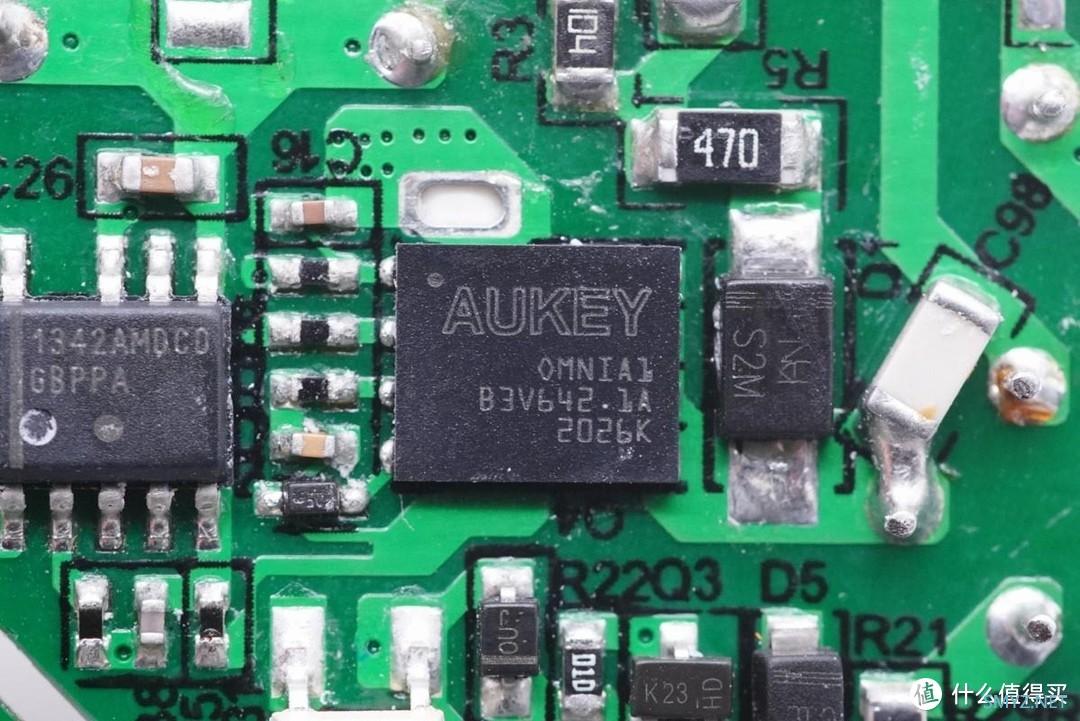

氮化镓功率芯片是定制型号，OMNIA1，由纳微提供。

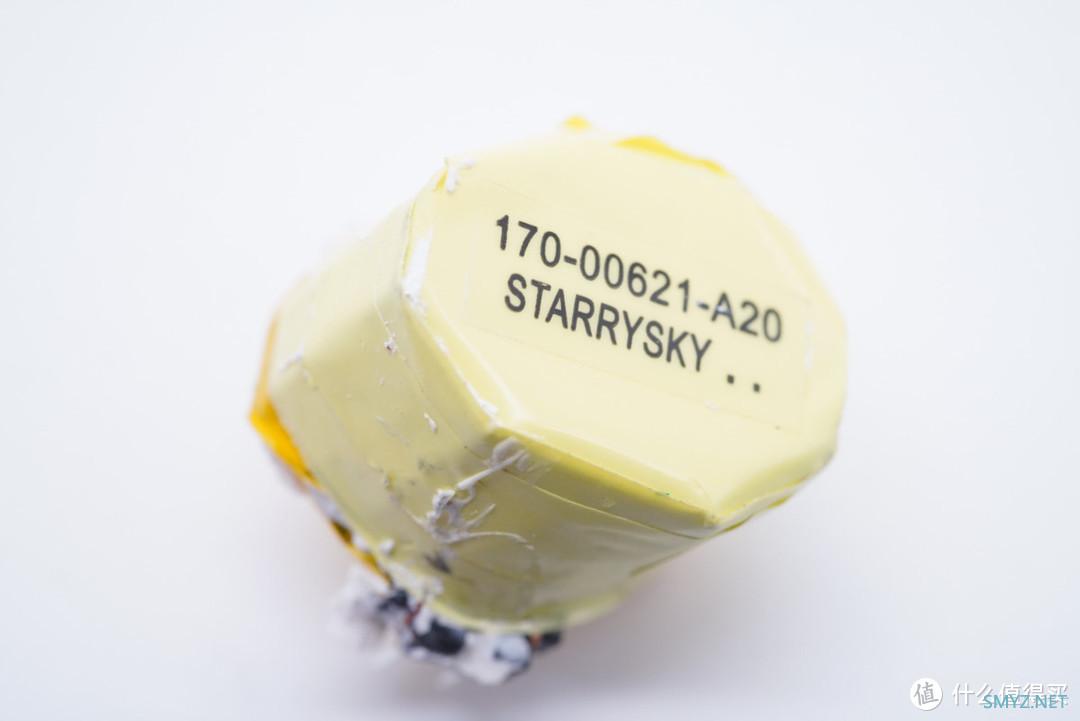

变压器特写。

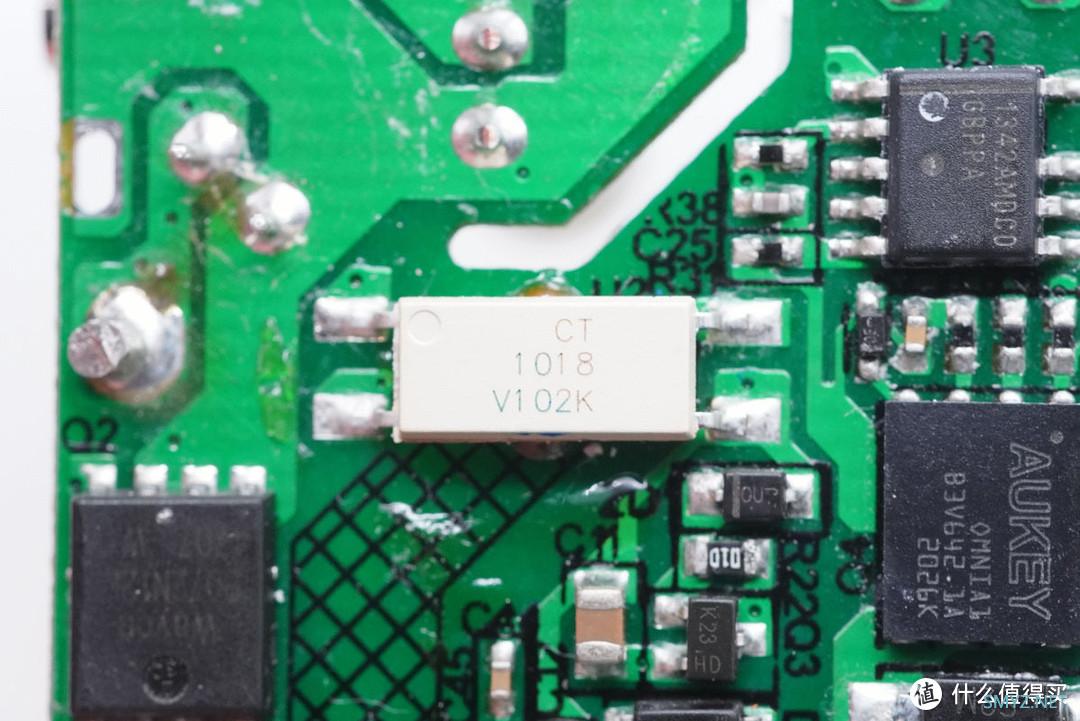

CT 1018光耦，用于输出电压反馈。

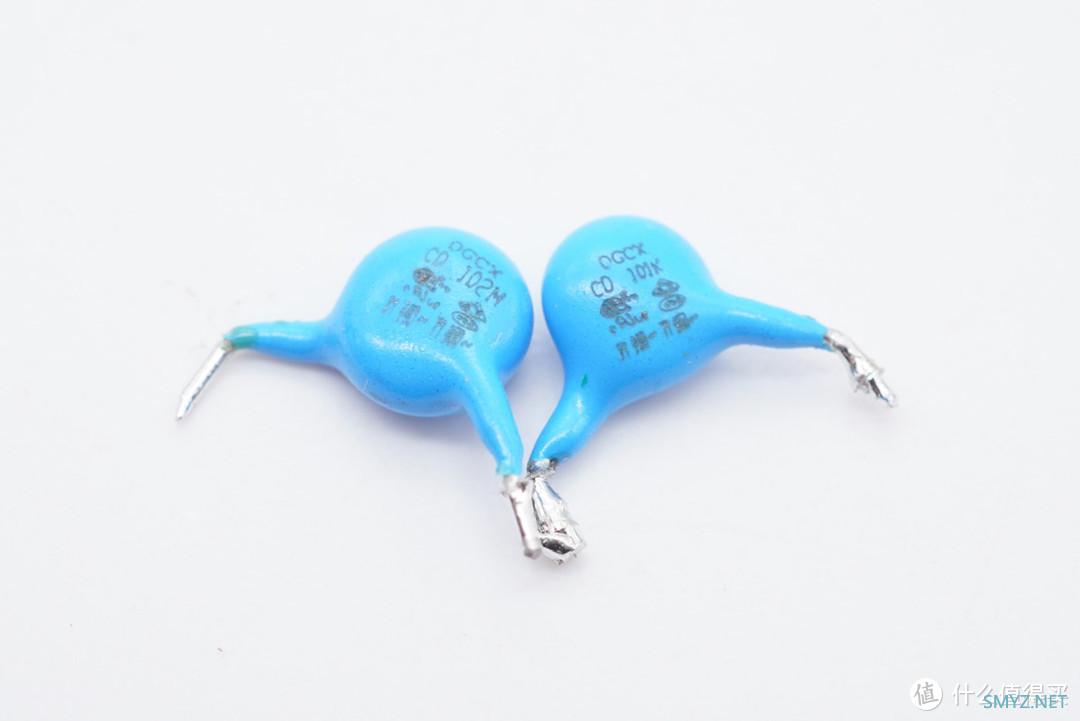

两颗Y电容来自成希电子。

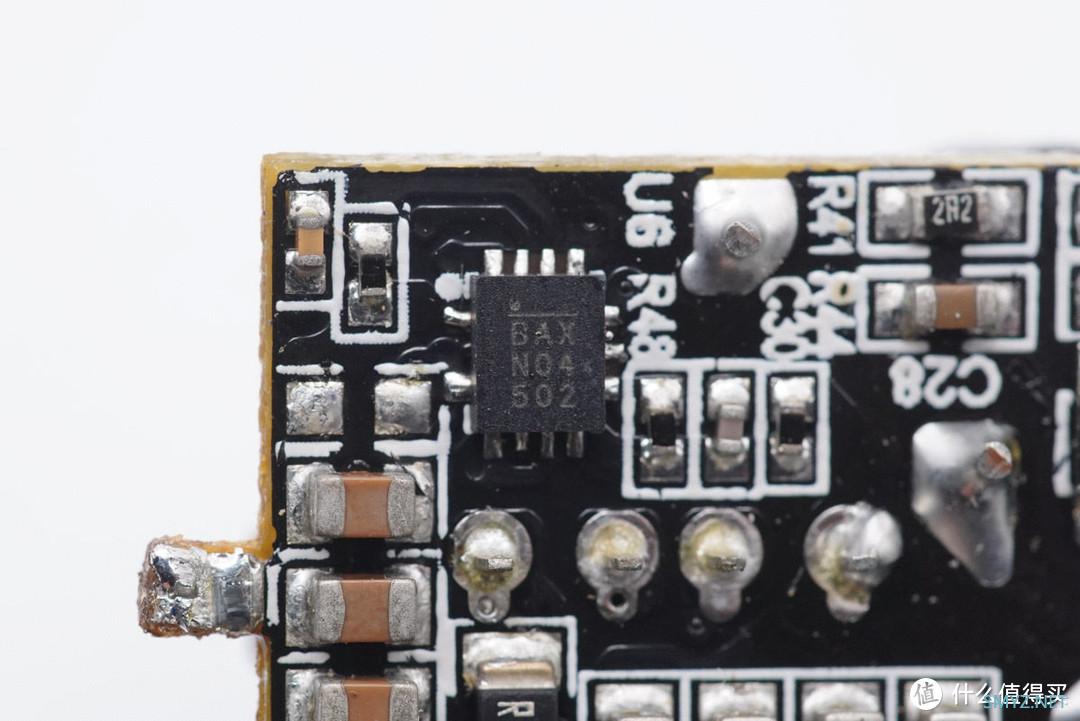

同步整流控制器采用MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

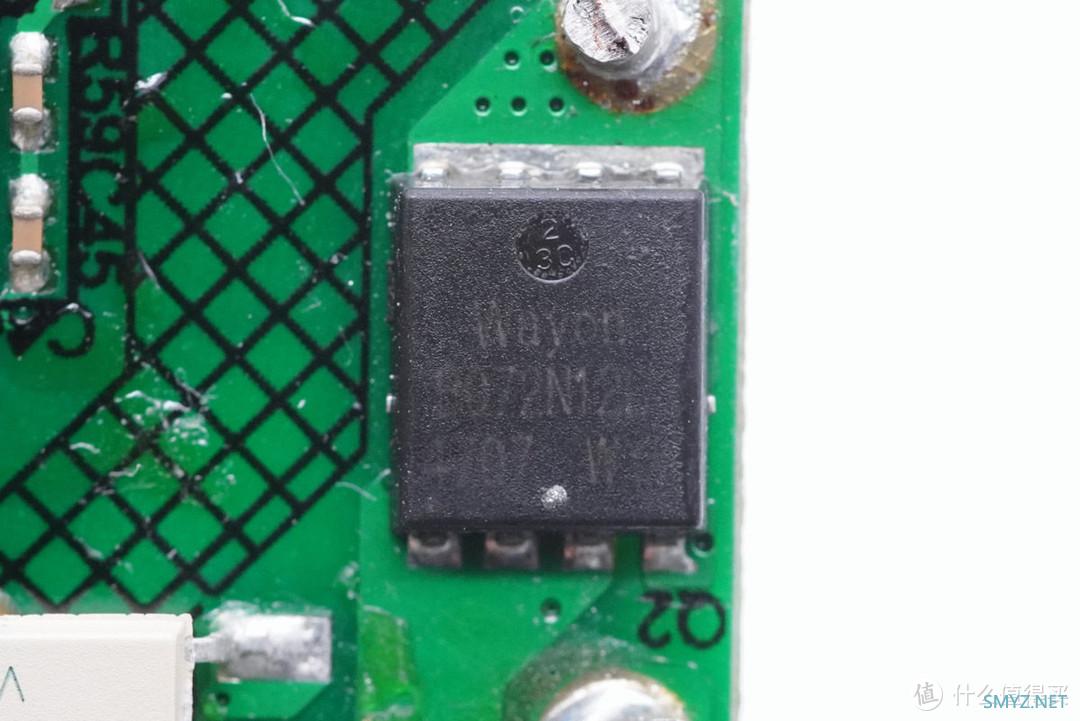

同步整流管采用维安WMB072N12LG2，耐压120V，PDFN5060-8L封装。

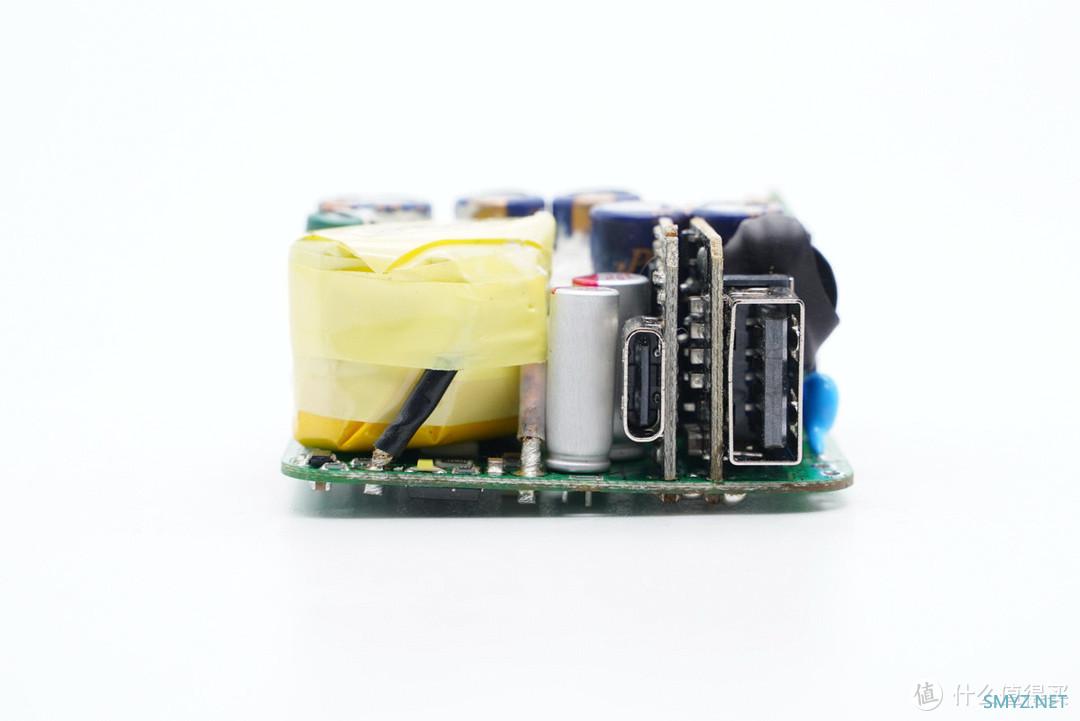

输出端一览，在小板和变压器间有两颗固态电容。

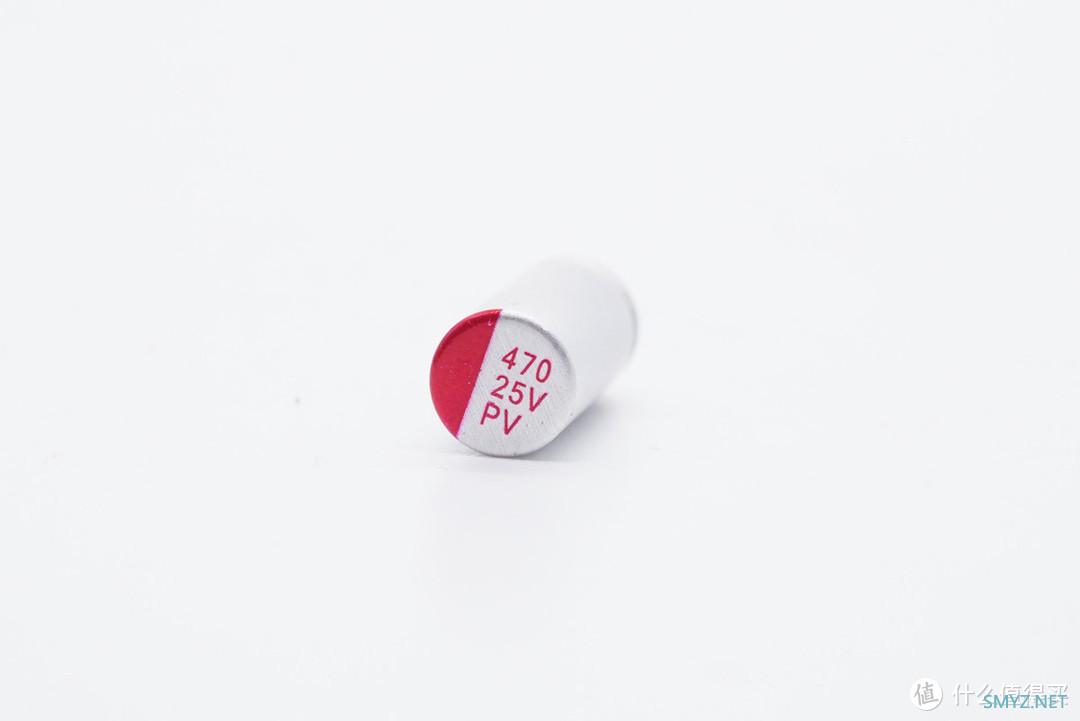

两颗固态电容规格均为25V 470μF。

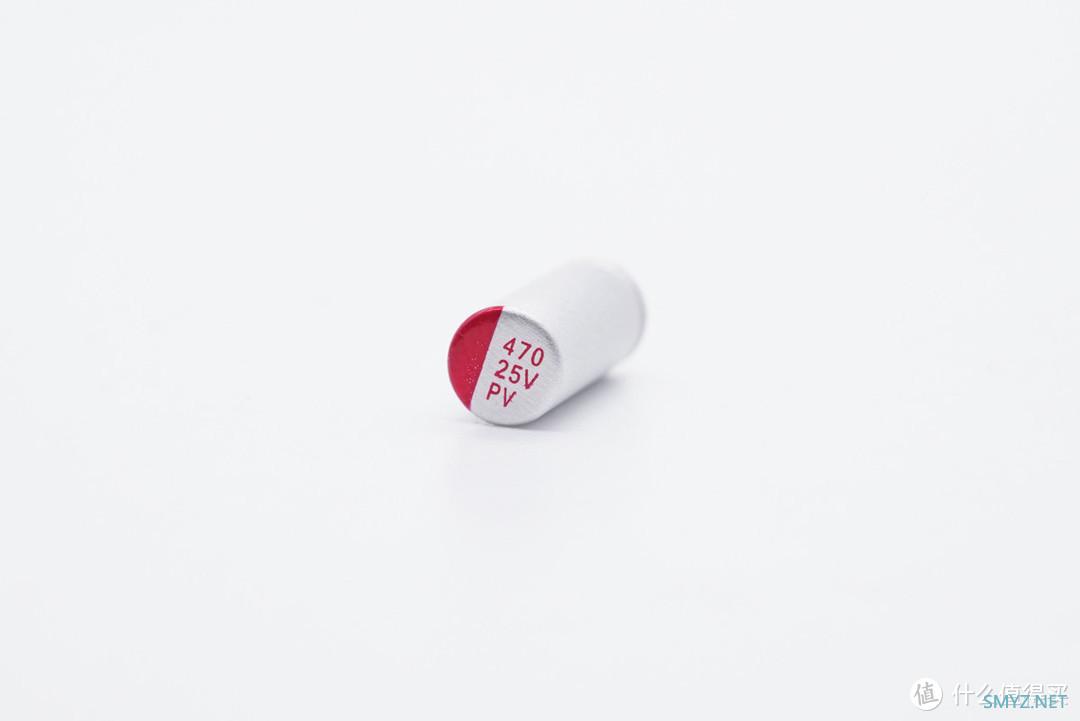

另一颗特写。

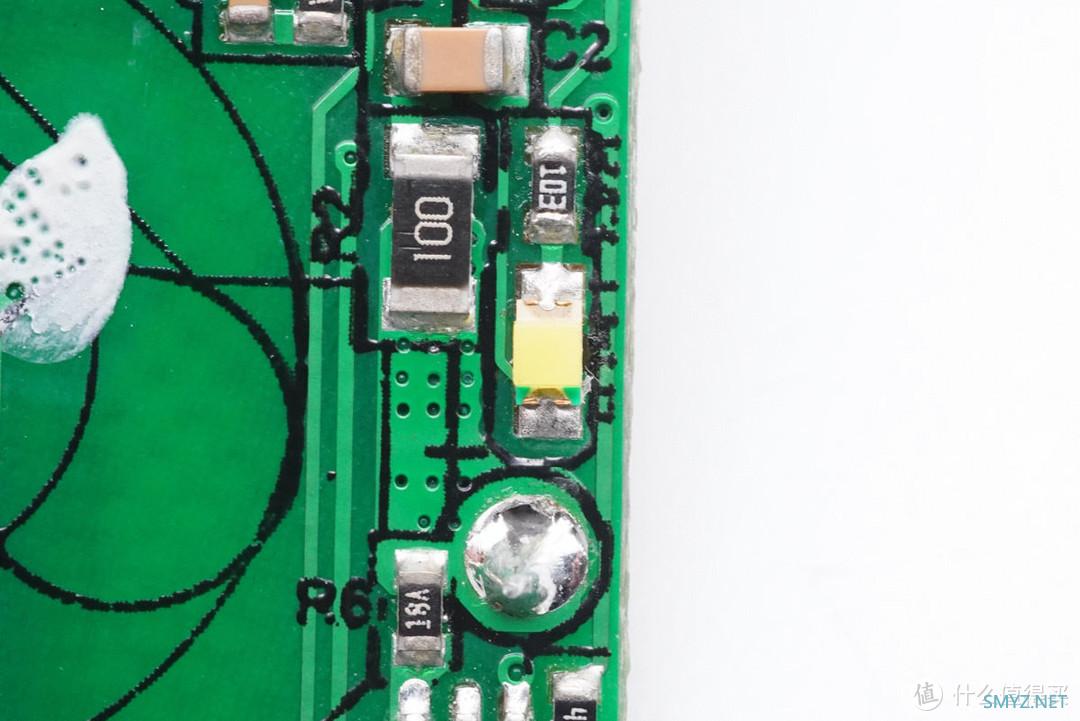

LED指示灯特写。

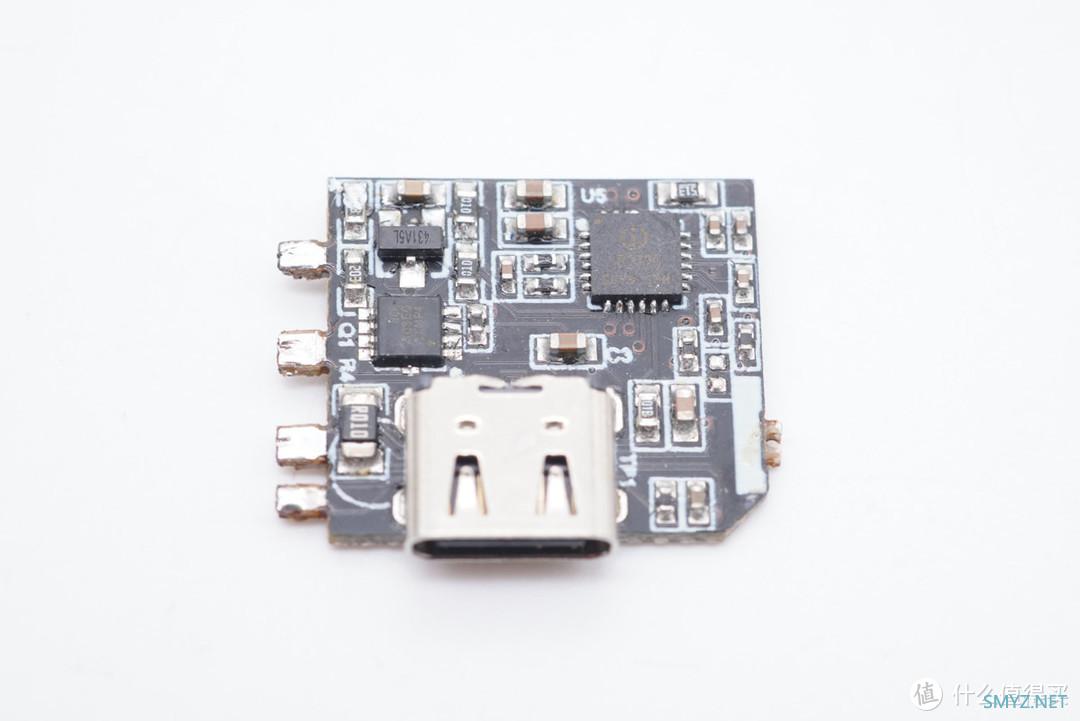

USB-C口母座所在小板正面设有协议芯片和输出VBUS开关管。

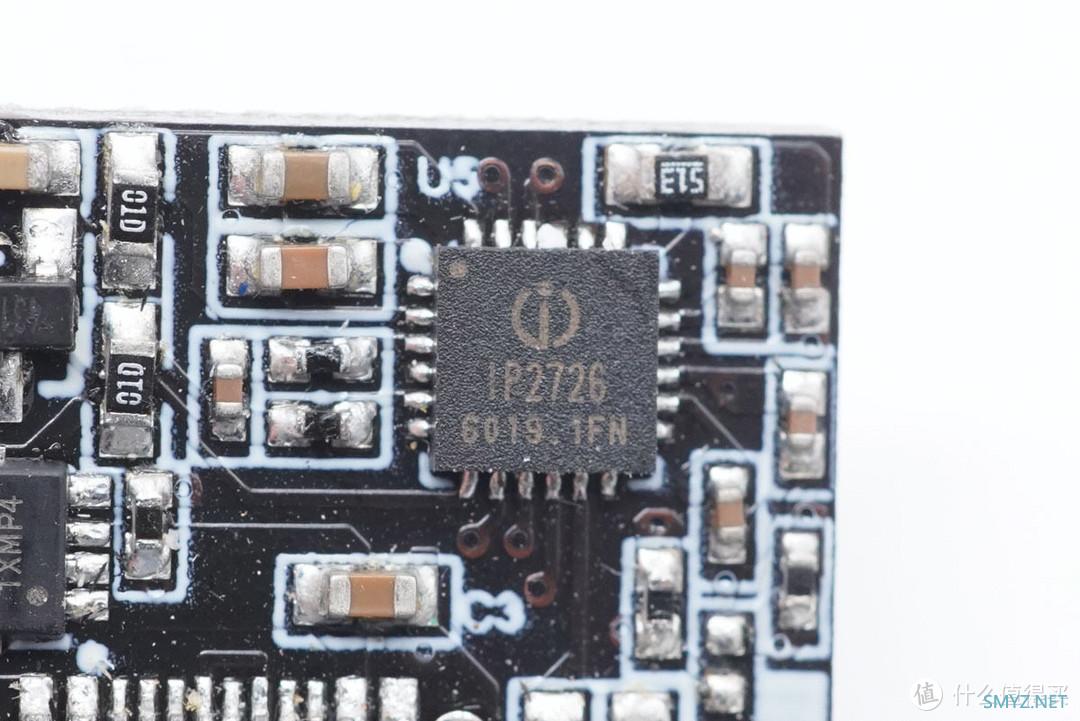

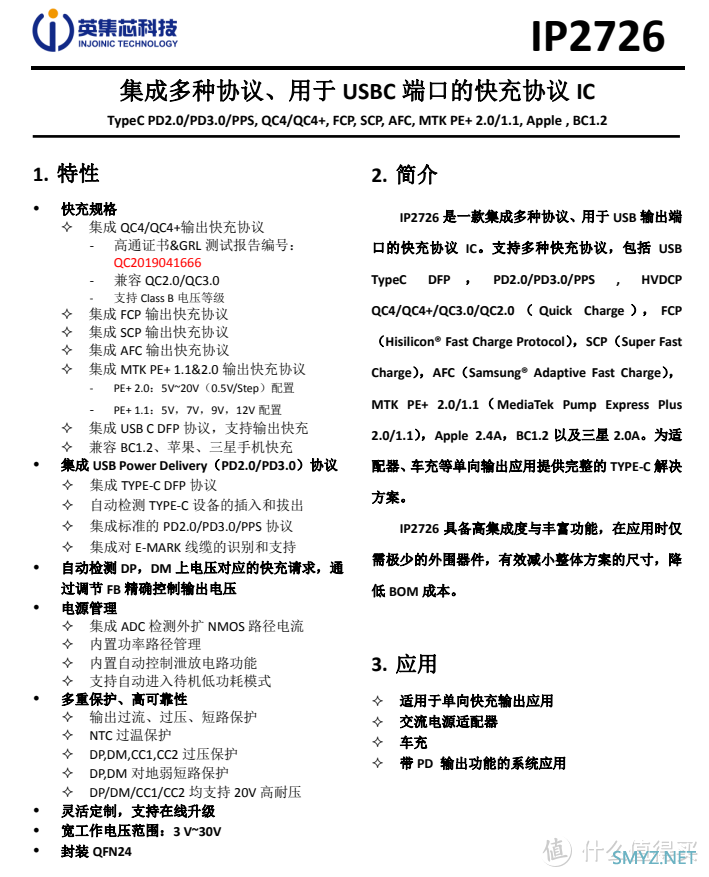

C口协议芯片采用的是英集芯IP2726，这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。
充电头网了解到，英集芯IP2726此前已被摩托罗拉68W氮化镓充电器、努比亚大白20W双口氮化镓充电器、AOHi 100W双USB-C口氮化镓快充、公牛快充86面板、AUKEY 65W 1A1C氮化镓快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

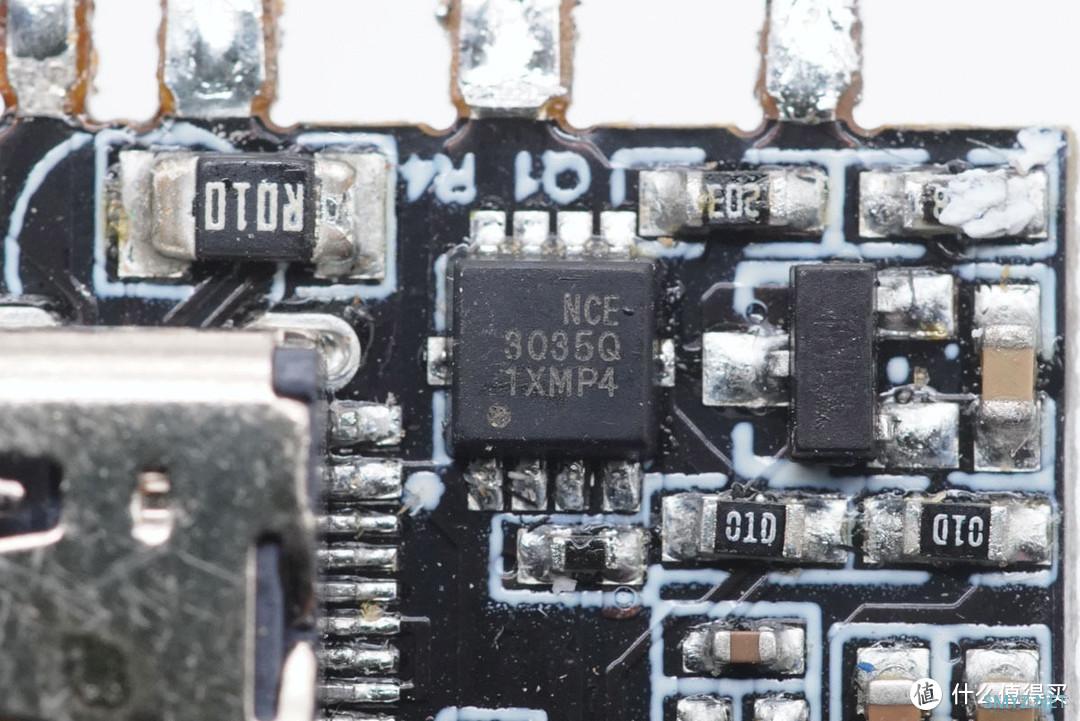

输出VBUS开关管采用新功率NCE3035Q，NMOS，耐压30V。

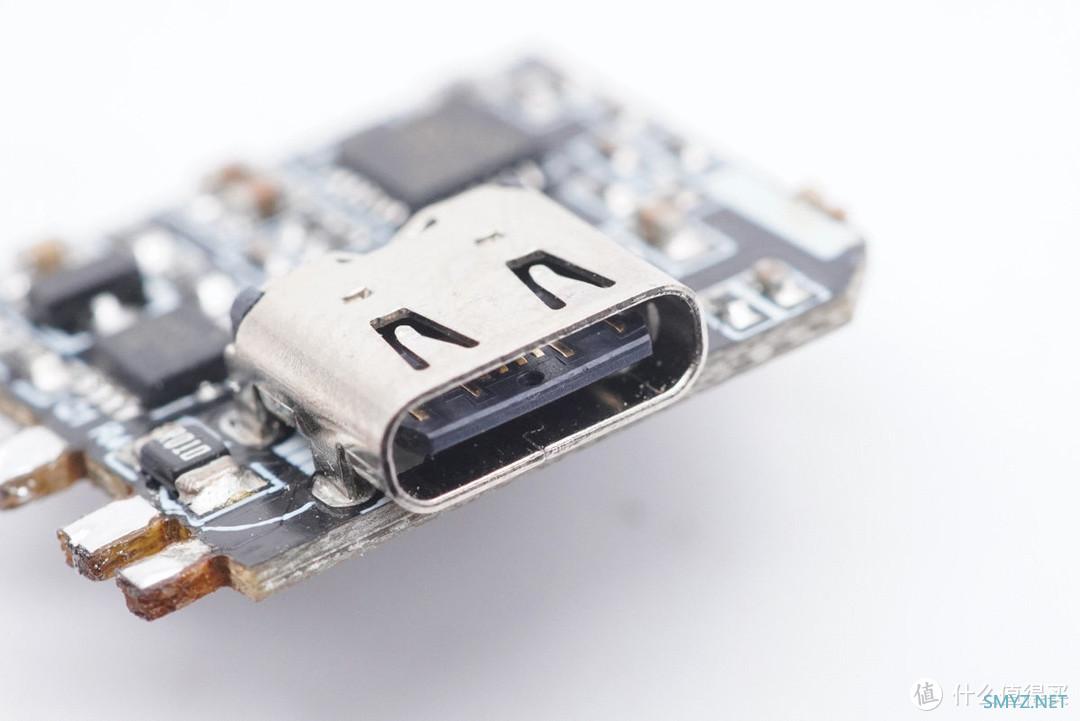

USB-C口母座特写，过孔焊接。

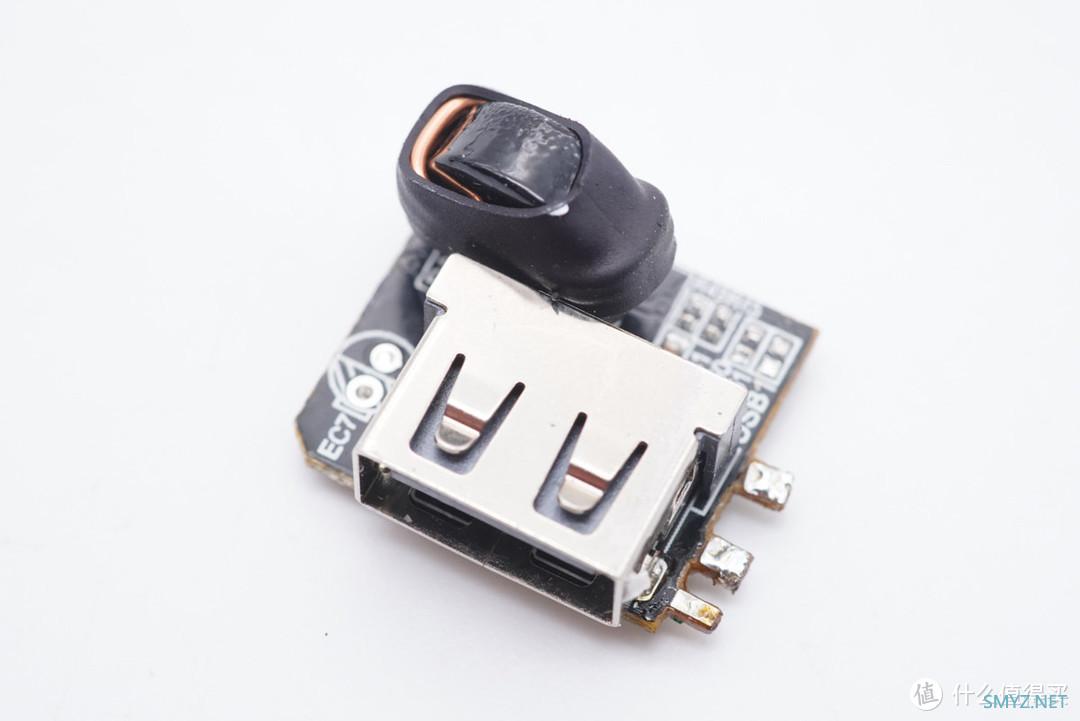

A口正面所在小板设有二次降压电路，用于A口二次降压5V输出，小板正面焊接降压电感，外套绝缘管保护。

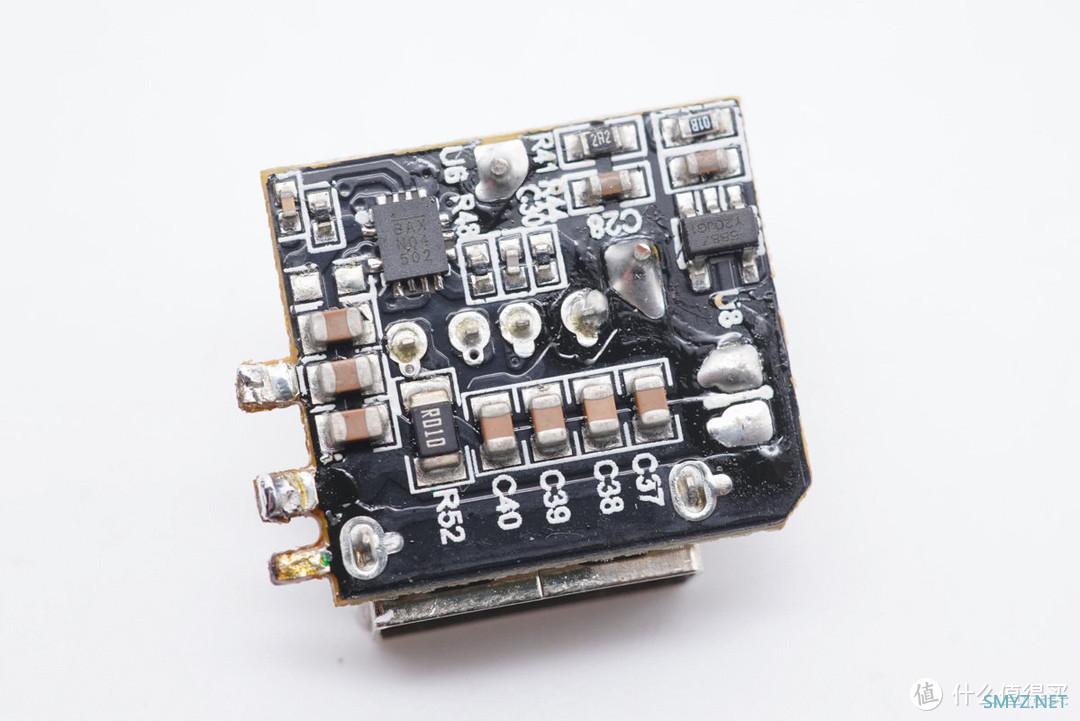

背面设有降压控制器和自动识别IC。

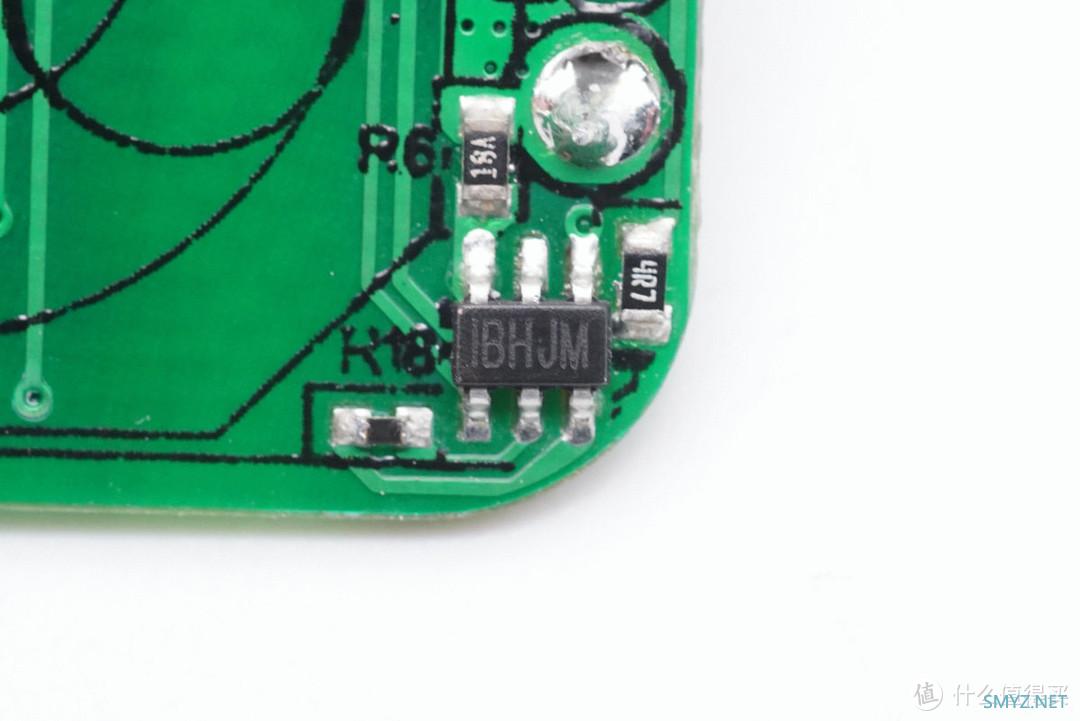

降压控制器特写，MPS MP2491C，芯片内置降压开关管，支持32V输入电压，最大输出电流6A。

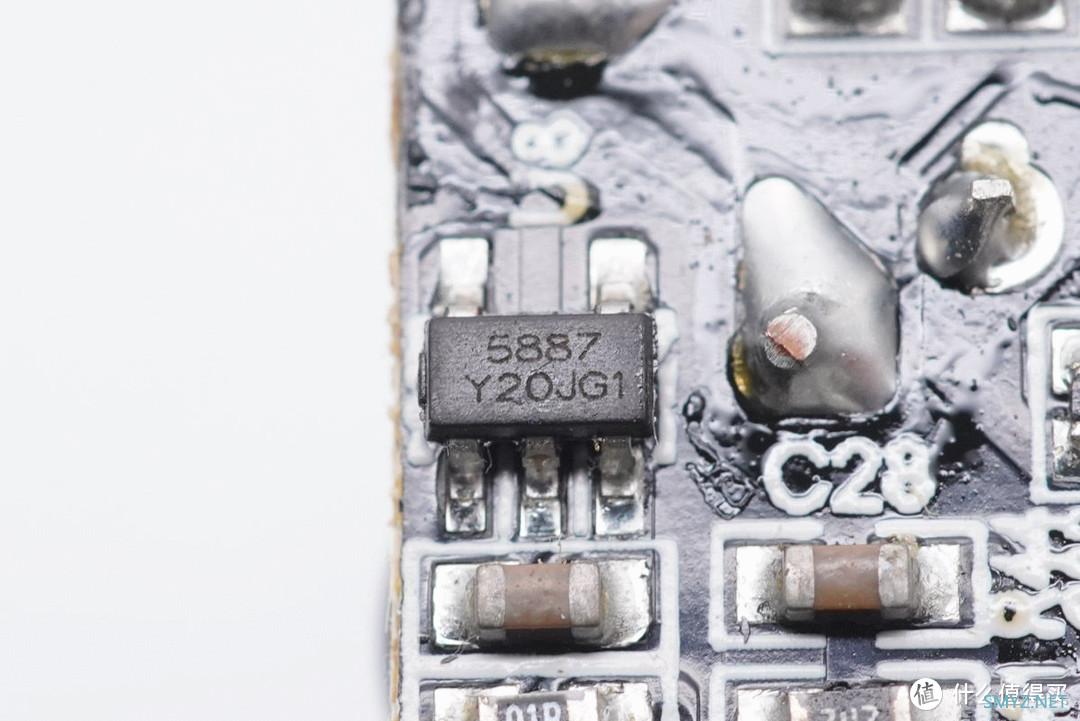

丝印5887的自动识别IC。

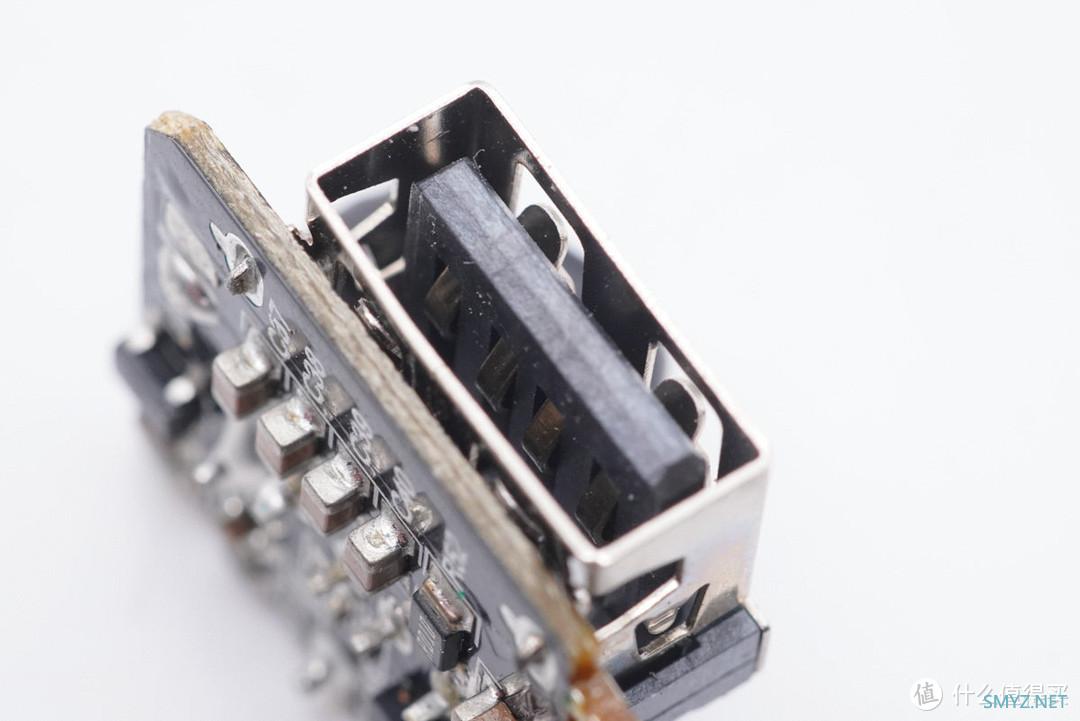

USB-A口母座特写。

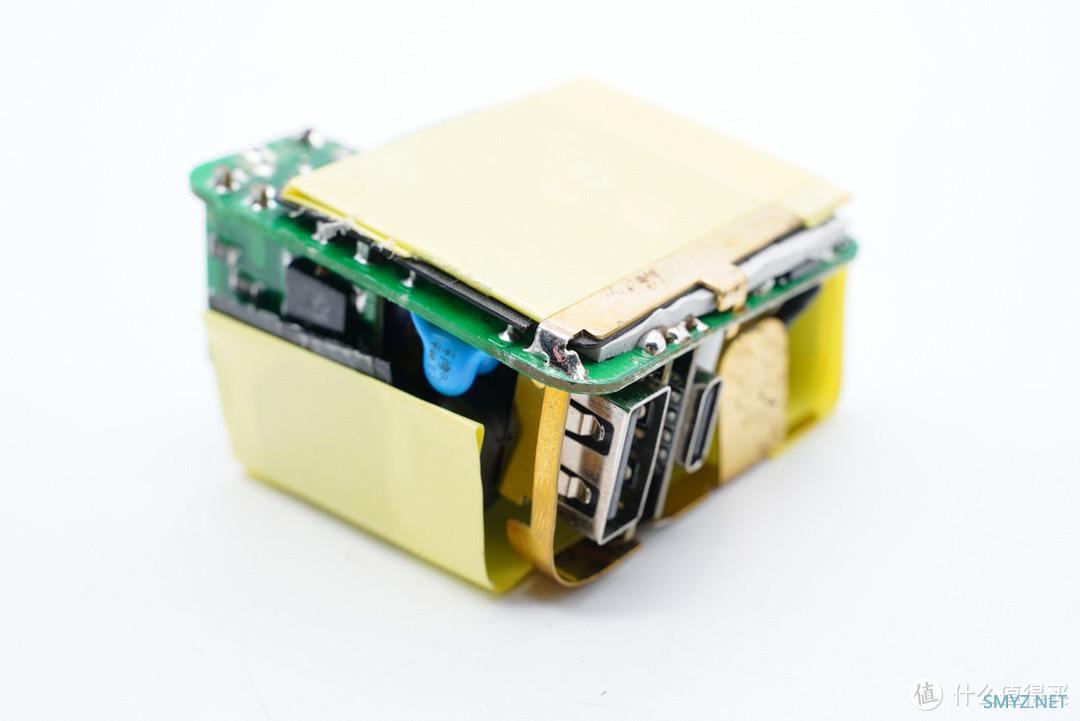

全部拆解完毕，来张全家福。
充电头网拆解总结
DIGIFORCE 65W氮化镓充电器整体做得比较小巧，加上配备折叠插脚，便携性很好。不过虽配备1A1C接口，但只有C口支持快充，具备5-20V齐全固定电压档位以及5-21V3A一组PPS电压档位，可以充笔电、手机等设备，另外一个A口最高输出功率只有12W，只能拿来充耳机等设备，相较主流的双口快充来说，性能上还是略有欠缺。
充电头网通过拆解发现，这款充电器基于高频QR开关电源架构设计，采用主流的安森美NCP1342+MPS MP6908A方案，氮化镓功率器件定制，同步整流管来自维安。C口采用英集芯IP2726协议芯片控制输出，A口进行二次降压以5V恒压输出。
