在篇三十的时候我提到我给家里的空调遥控器改了锂电池供电，今天我们聊一聊改锂电池供电的那些事当时有一网友提到是不是充电很麻烦呀？改装价格如何？
首先X宝上面垃圾店有很多很便宜的锂电池可以买，便宜的一节都不要1块钱
搭配2~3元的锂电池充电模块就可以搞定充电难的问题
当然得准备必要的工具和一定的动手能力
电子设备DIY初入门 篇二：白菜白光的抉择：OLED数显恒温焊台撸主流水账式的系列经验是否看的各位有种想嘘嘘的赶脚，，现在来到第二集一、工具选用详解篇-已完结（电子设备DIY初入门篇一：工具选用详解篇电子设备DIY初入门篇一：工具选用详解篇4...xlyags| 赞522 评论189 收藏1k查看详情

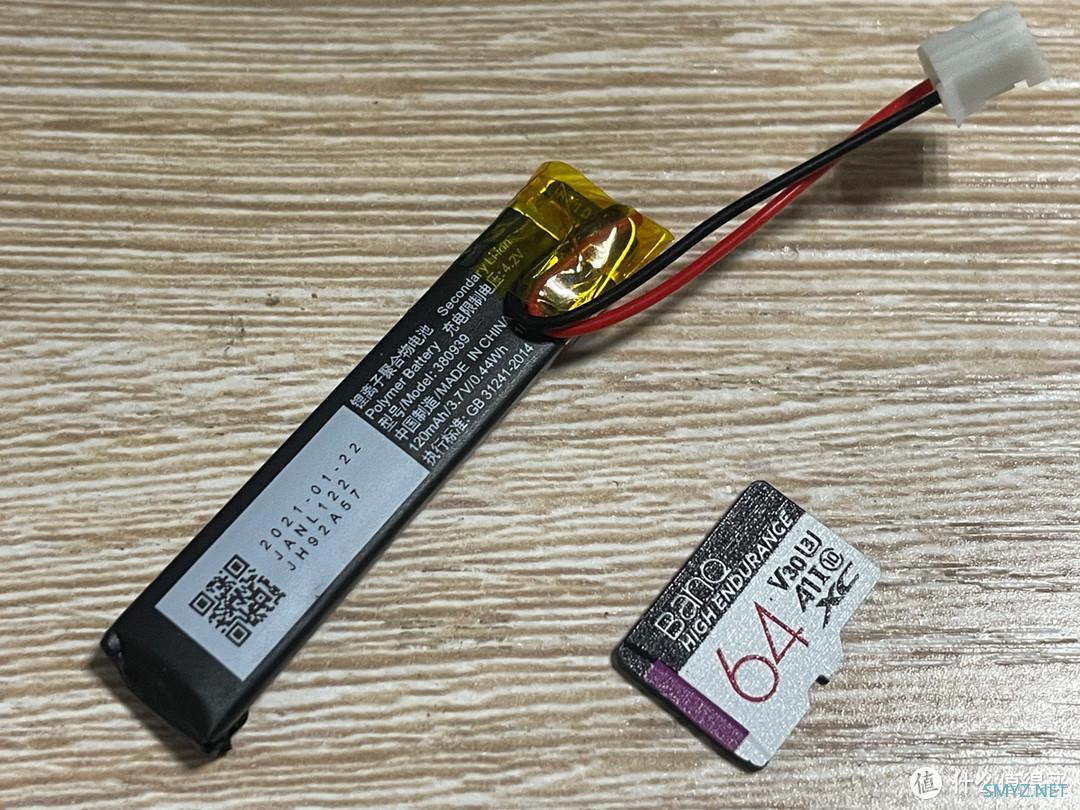

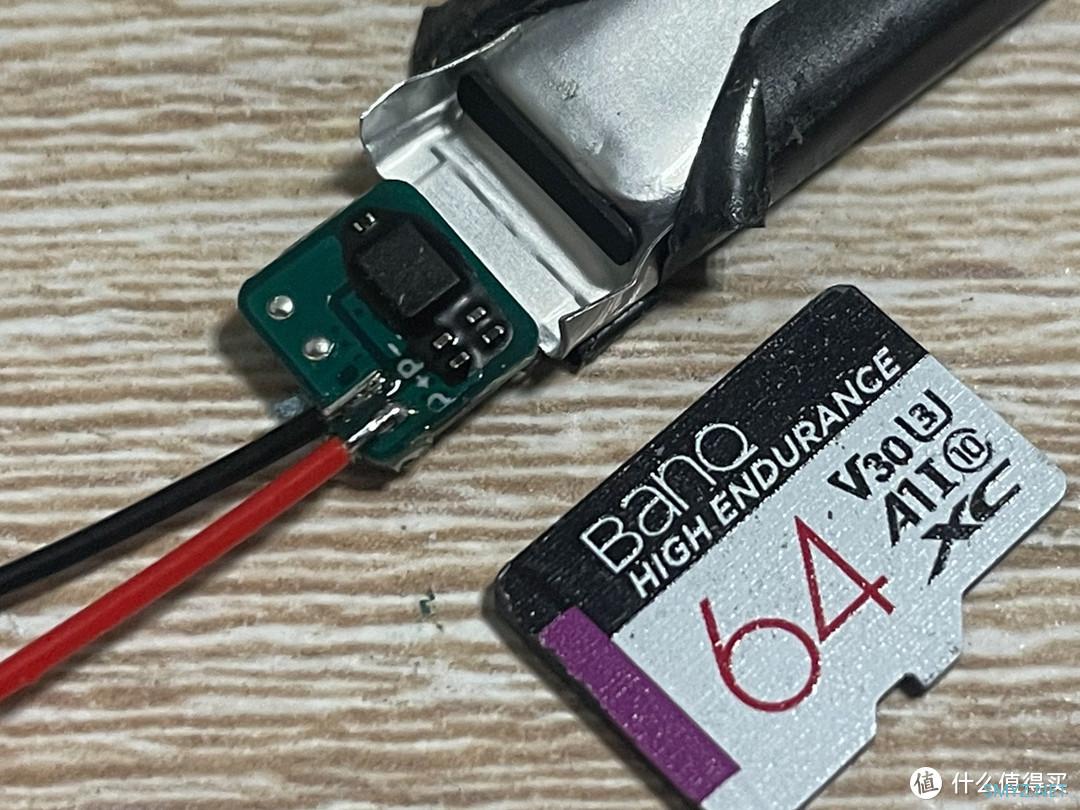

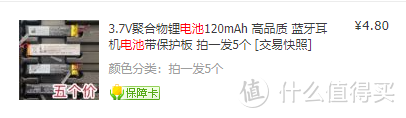

120mah华为拆机的电池带保护板也才不到9毛钱
有的电池引线很短，自己改造下，用的30awg的特氟龙耐高温线
拆哪？ 篇六：定制线在家也能做—冷压端子接线工具选购写在前面：电子设备DIY初入门篇一：工具选用详解篇电子设备DIY初入门篇一：工具选用详解篇作为一名有（ku）志（bi）青年，业余生活一定要丰（duo）富（shou），撸主兴趣爱好广泛高中时期：贵族鹈鹕鸟：Pelikan百利金Soveran帝...xlyags| 赞131 评论111 收藏993查看详情
先压接端子后焊接，我采用的是PH2.0的端子，不容易短路，焊接时使用好的焊油可以事半功倍

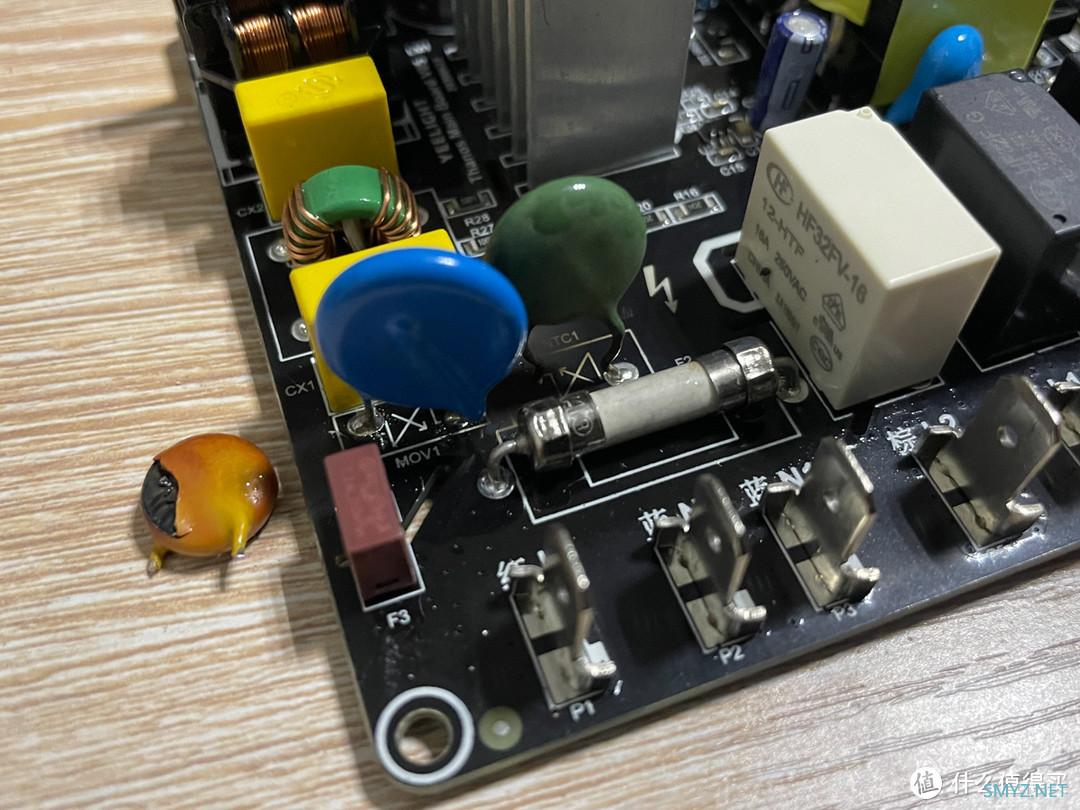

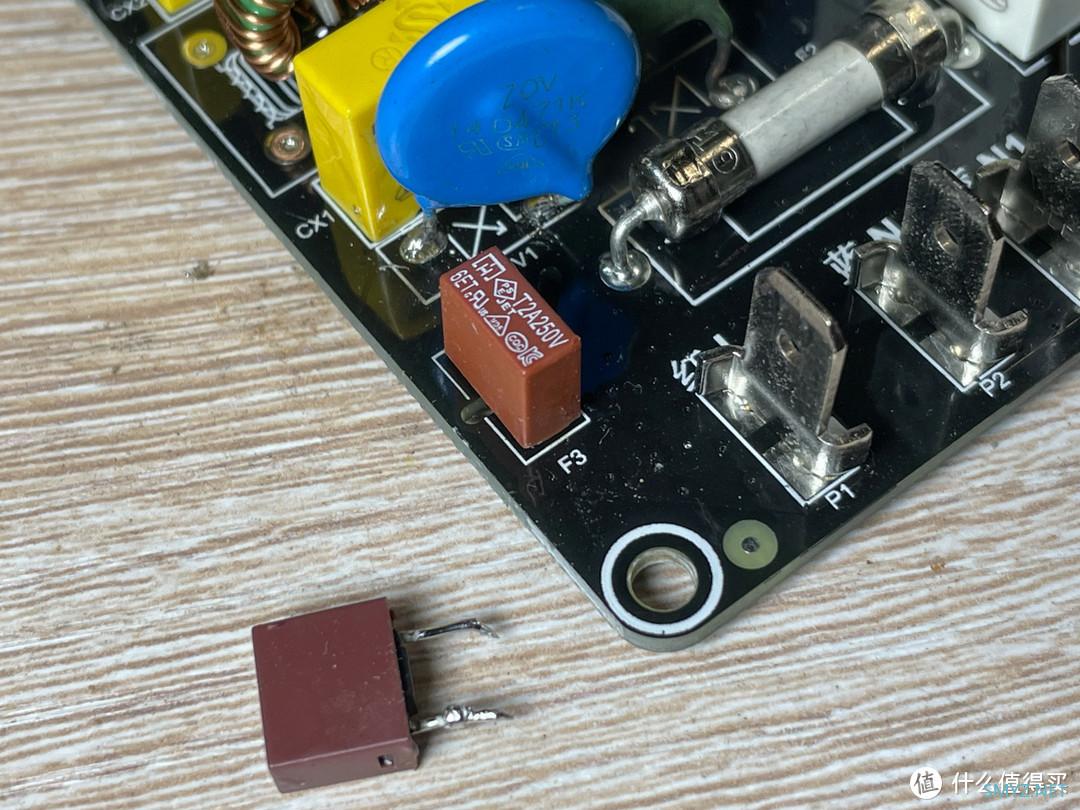

顺路修个小米的浴霸控制板，供电公司超压烧坏的，换了保险丝
压敏电阻和桥堆换新

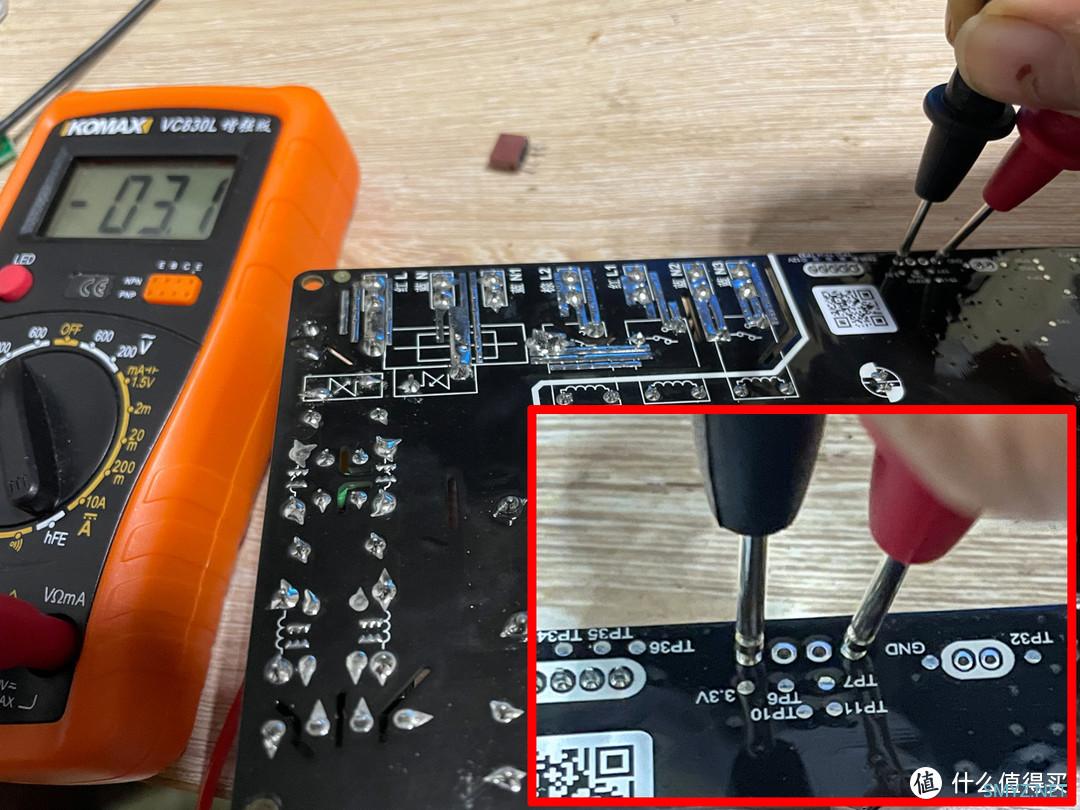

搞定，3.3V出来了

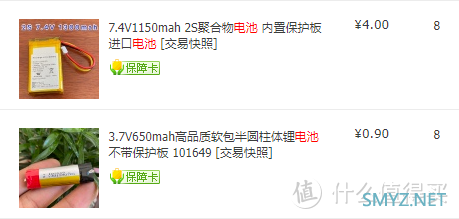

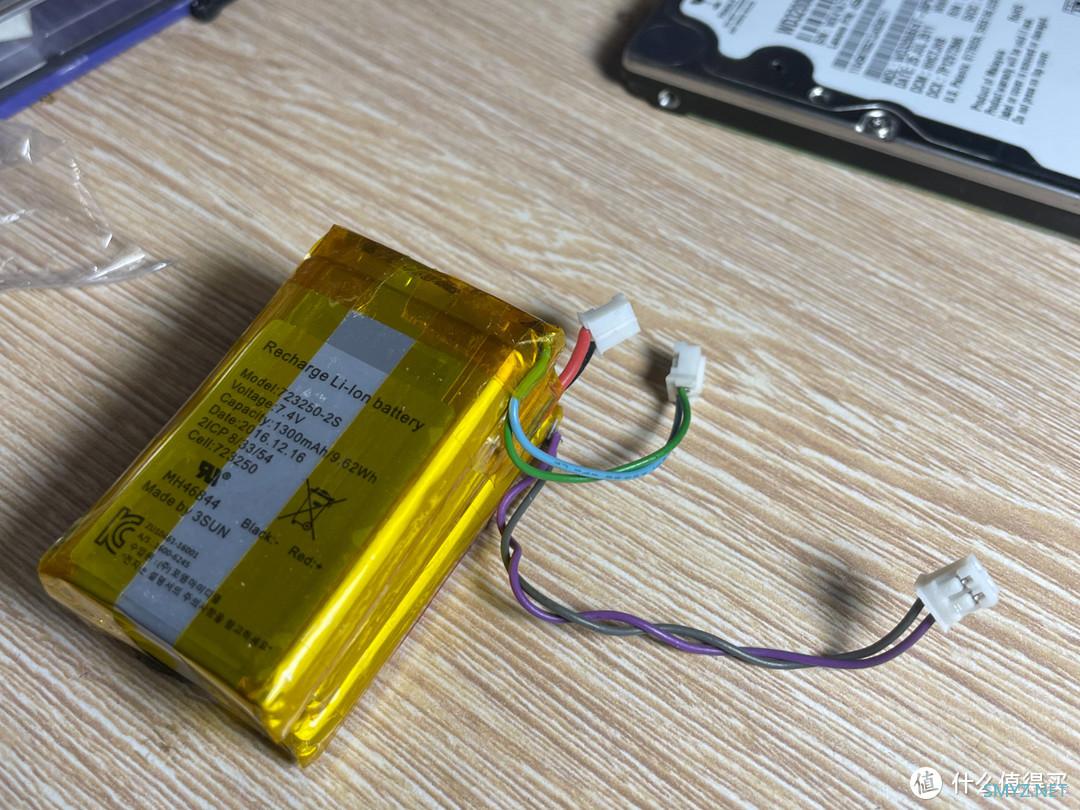

全新的7.4V两串电池也才4块钱

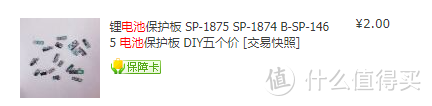

4毛钱的保护板
用7.4V两串电池拆开自己DIY的单串电池

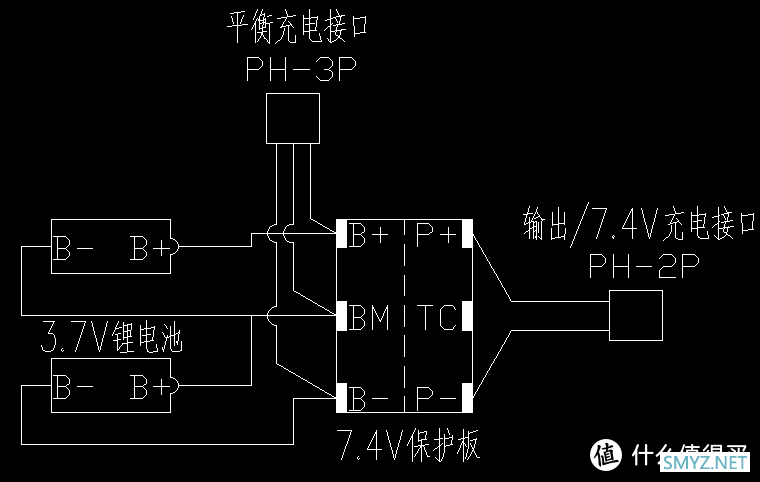

留下来的保护板可以改到其他电池上面，自己画的示意图

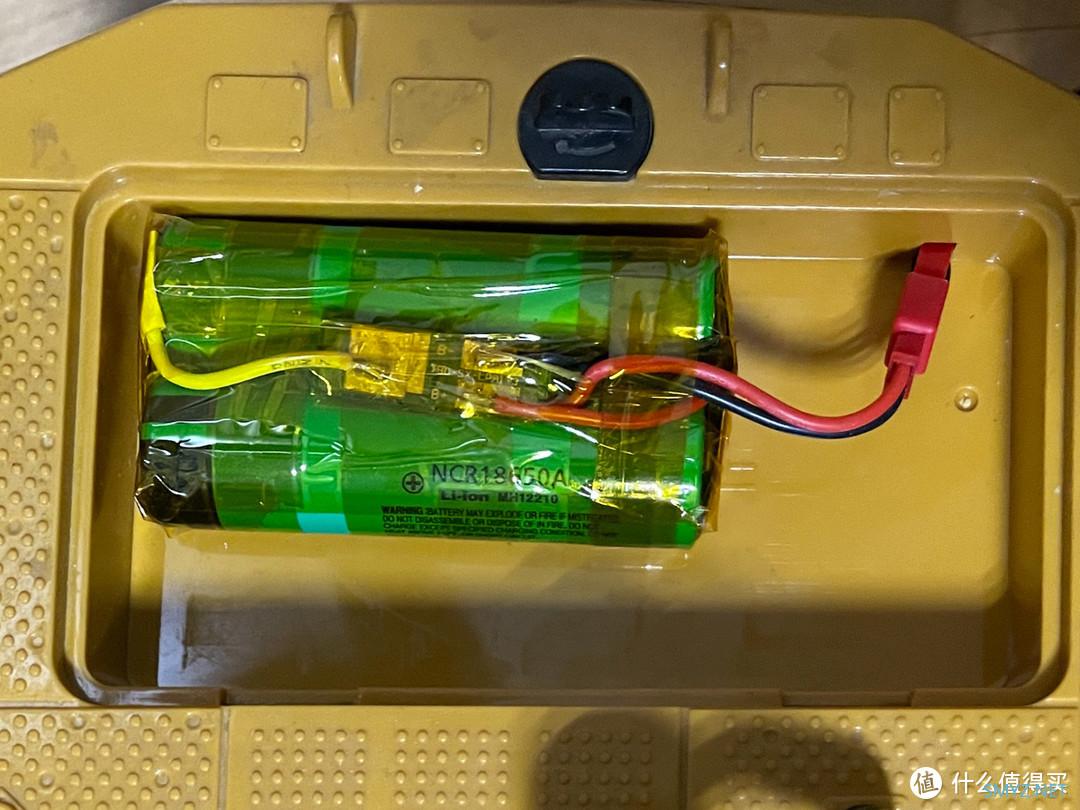

笔记本电池上面拆下来的18650派上用场

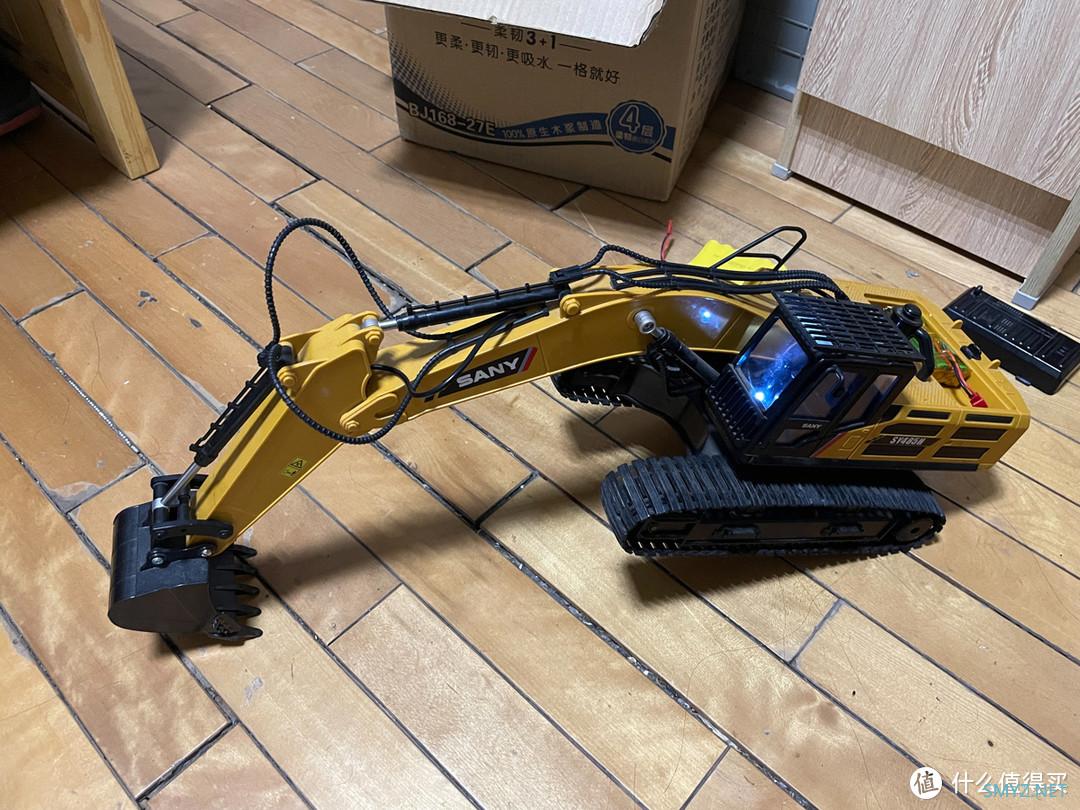

给孩子的挖掘机模型上面的7.2V镍钴电池组替换下来，锂电池就是给力，动力强劲

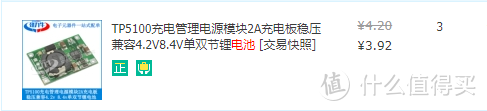

下面解决充电问题，TP5100充电模块

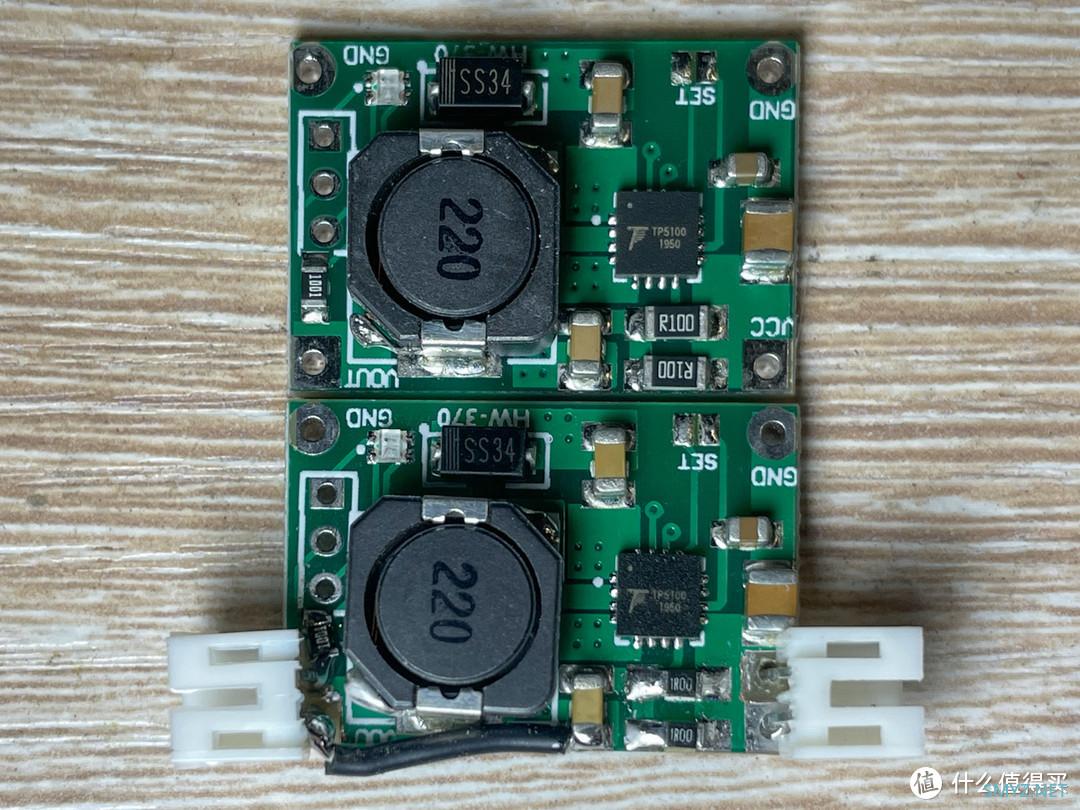

接线相隔太远，还是用我的端子稳当，下面改装前，上面改装后

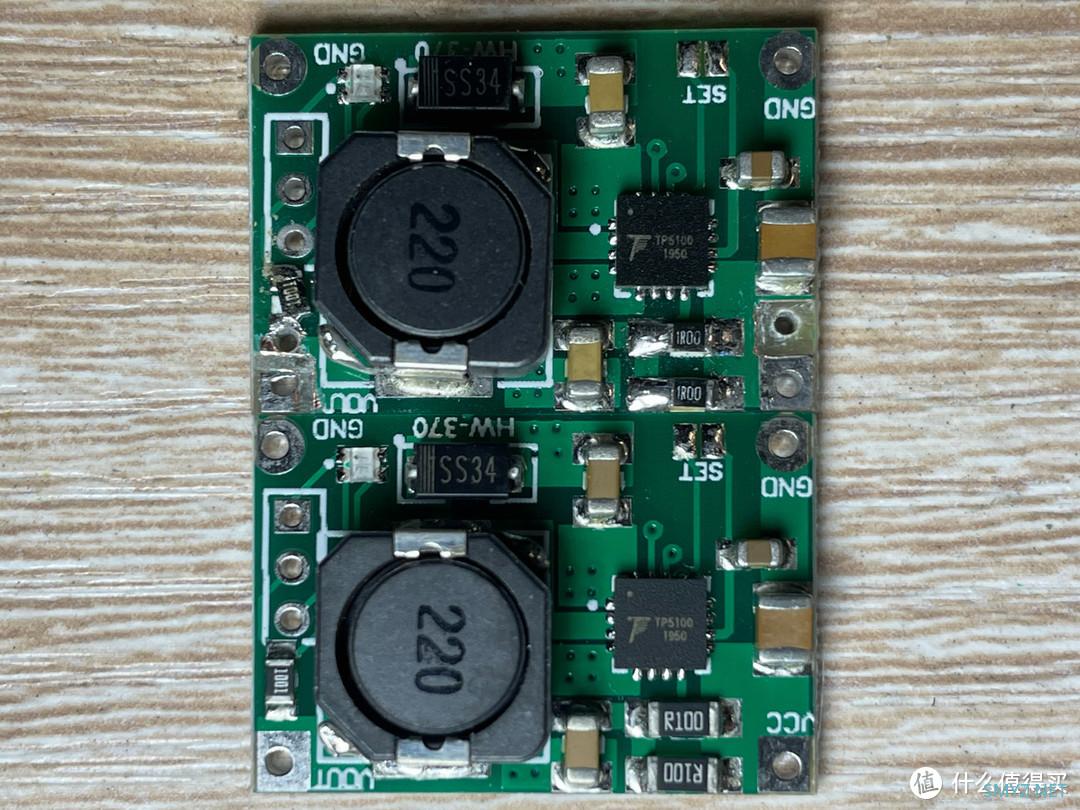

右下角两个电阻就是充电限流电阻，可以根据需求更换不同的电阻调节充电电流
一般锂电池以0.2C的充电电流为好，即500mah的电池*0.2C=0.1A的充电电流
过大的充电电流容易造成电池鼓包，鼓包的电池就不建议再使用了，风险比较大
比如18650电池都有泄压阀，会造成泄压阀顶起，充不进电，万用表测试电池没有电压
超级不建议单纯按下泄压阀使用，风险太大
而买来的TP5100模块，一般是1A的充电电流
根据TP5100的手册限流电阻=0.1/充电电流，即限流电阻=0.1/0.1A=1Ω

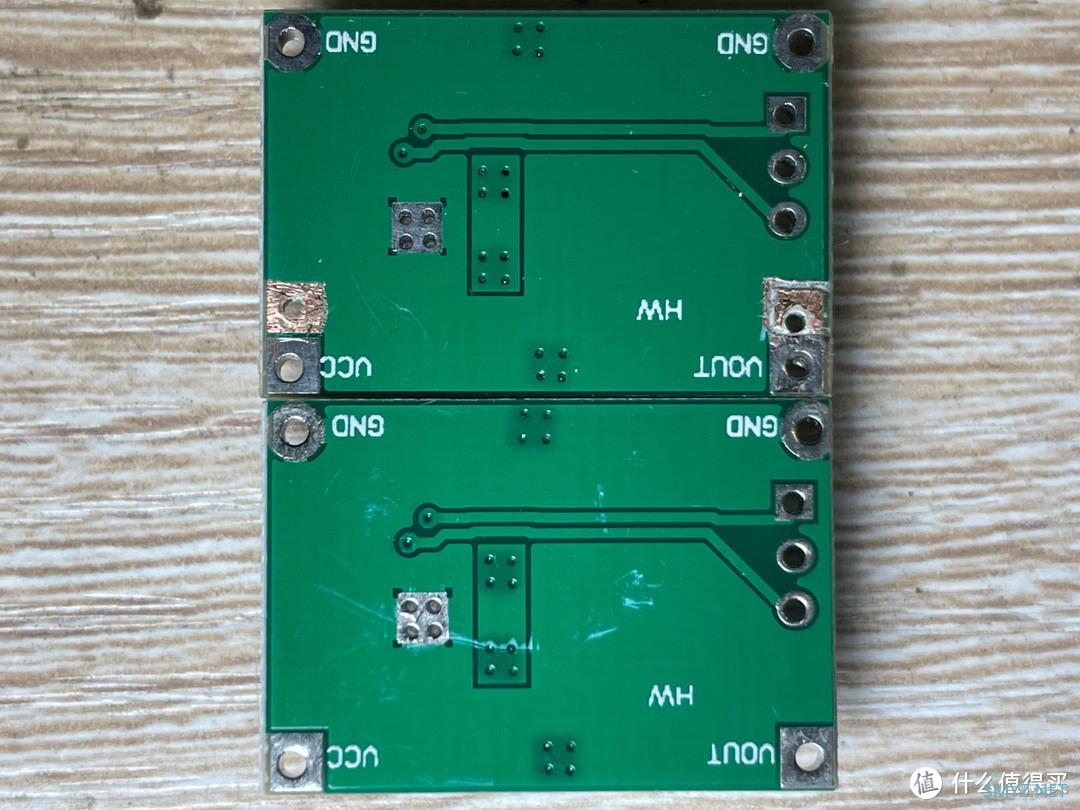

下面改装前，上面改装后

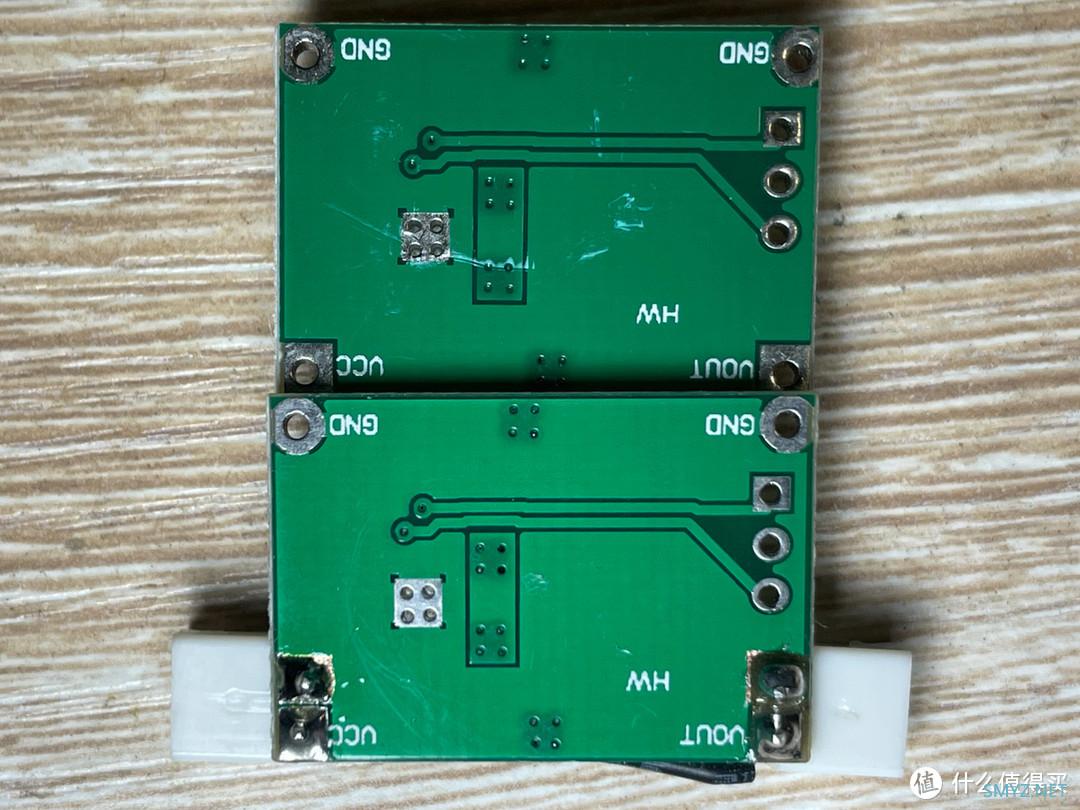

下面改装前，上面改装后
下面改装前，上面改装后

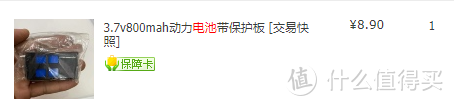

动力电池真贵，不过玩具无人机这样的才有充足的电流供电

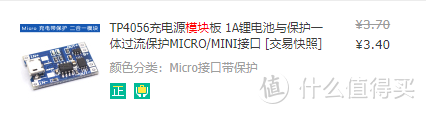

TP4056模块，好处是自带保护板，适合内置使用

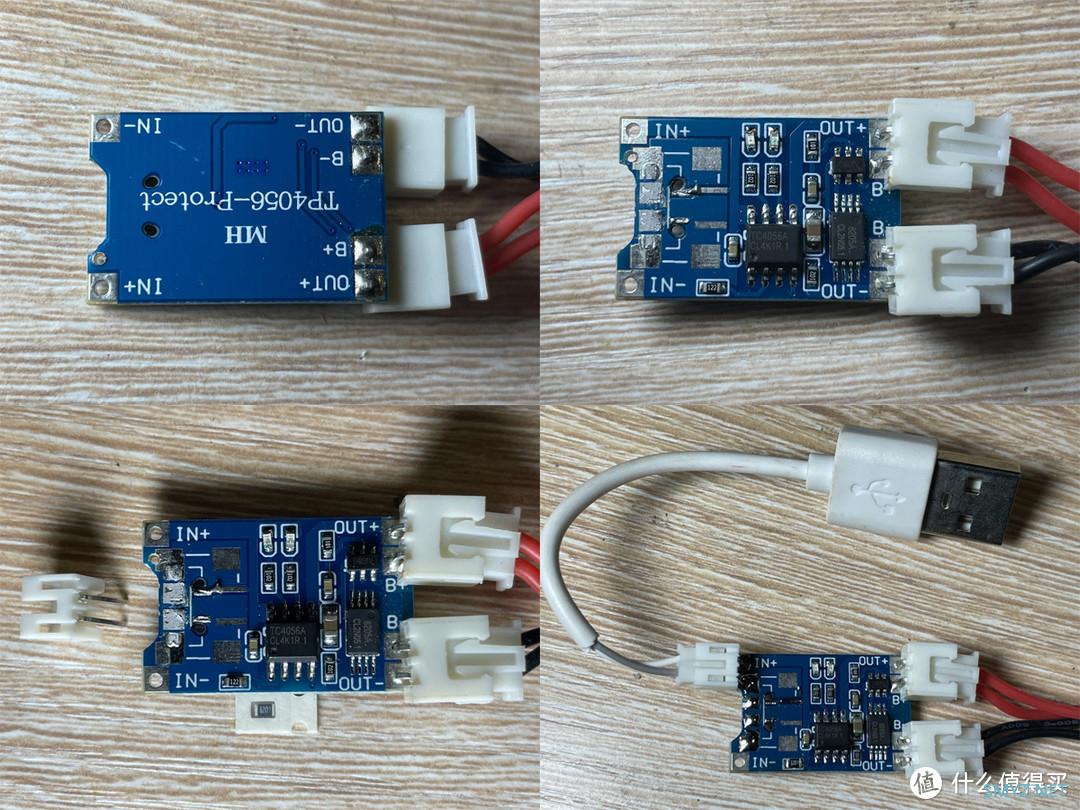

改装的样子，我是个端子爱好者，哈哈

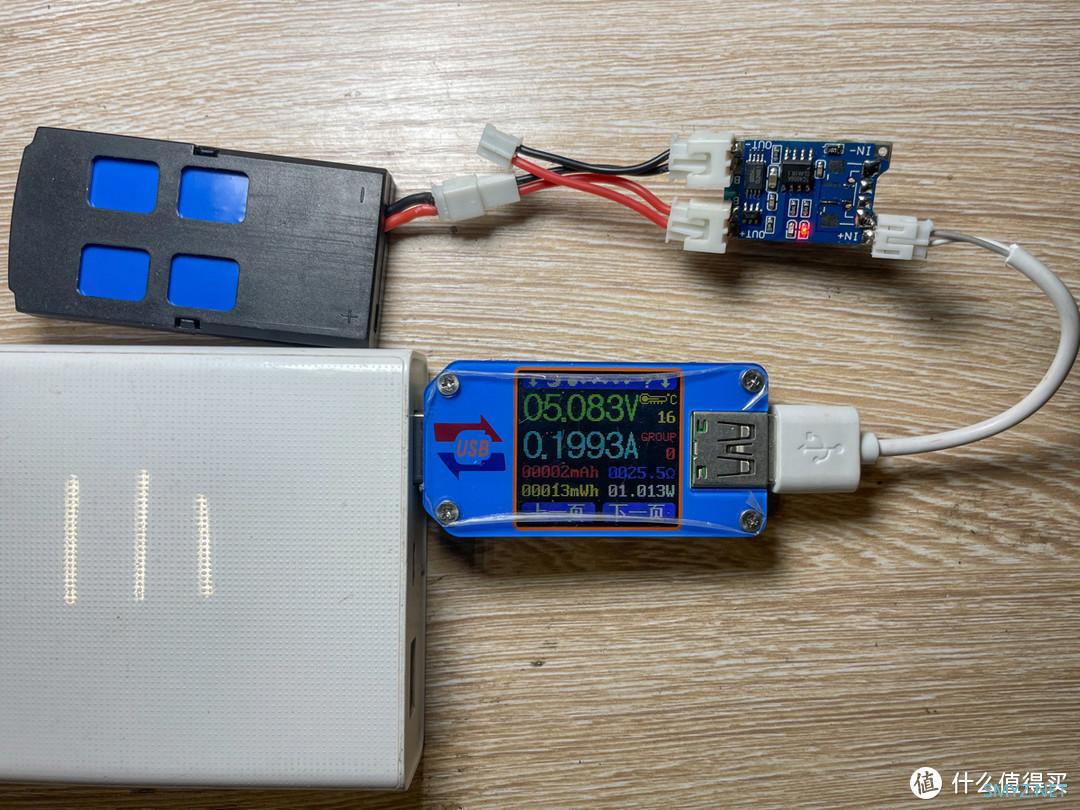

设置的充电电流是0.2A

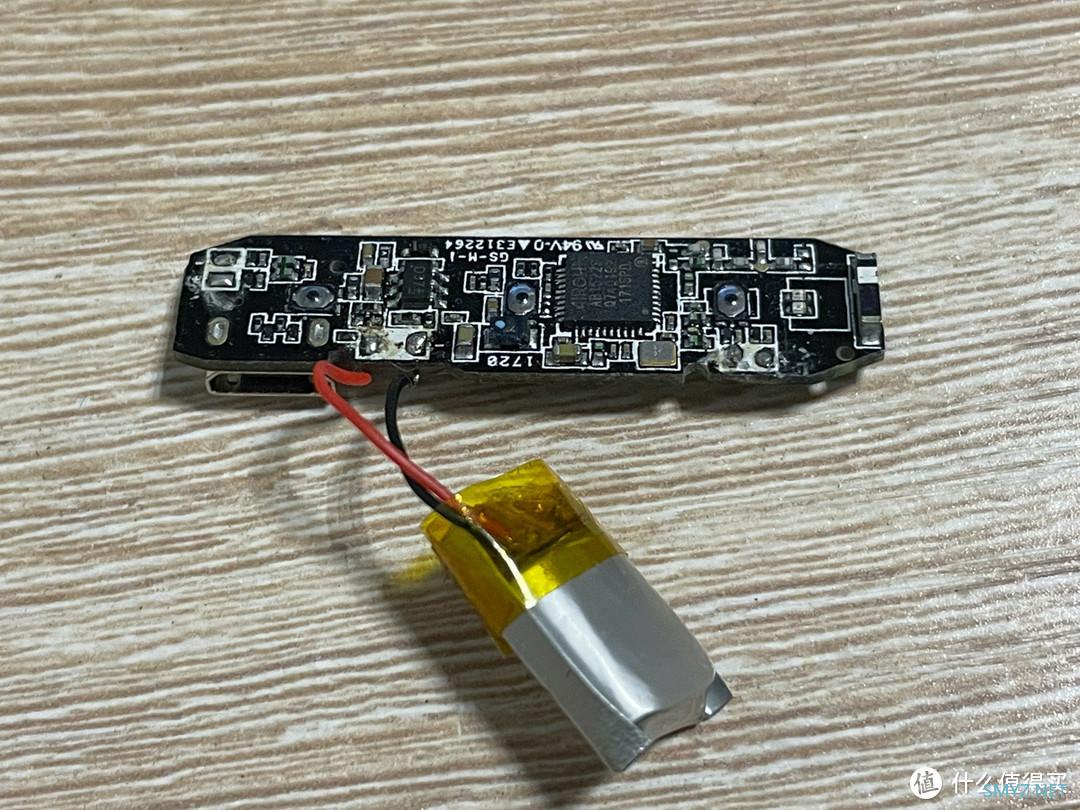

玩不转的一个蓝牙耳机模块，有懂的朋友欢迎指教

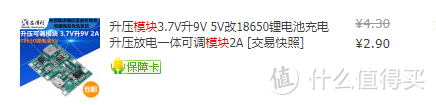

还有这样的升压模块，可以用在万用表什么的地方，但是待机电流比较大，很快就会没电了，我的万用表现在都是用两串电池
就是比普通4056模块多了一个升压部分

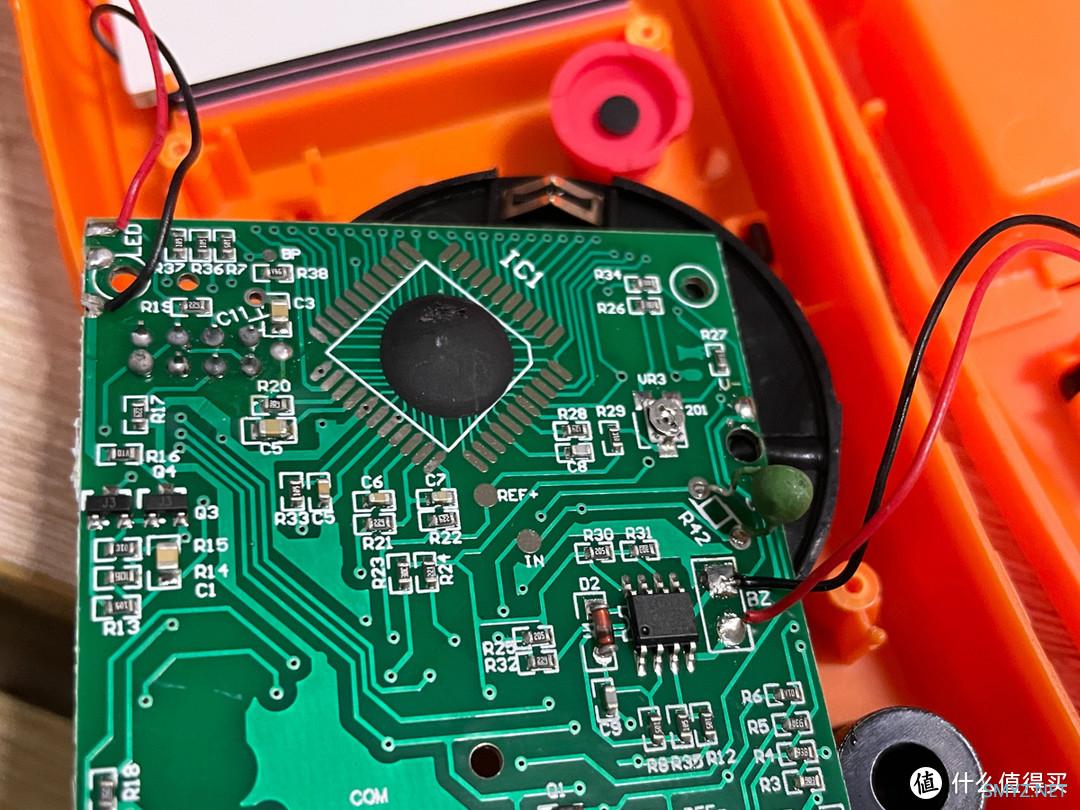

万用表改锂电池供电，甩掉昂贵的9V叠层电池
下一步打算改可调的锂电池充电器，带平衡充的充电器，还要带自动极性，方便家人使用
输出端搭配丰富的端子支持更多的电池接口
可调充电电流，用这个跳线帽解决问题，应该很容易看懂吧，嘿嘿
以上，充电器成本单个包含端子、硅胶线、透明热缩管不超过4元
电池根据容量不同，包含端子、硅胶线、保护板不超过3元
但是一个充电器可以对应多节电池，相比普通5号电池1元一节
南孚5号电池2.5元一节的价格便宜太多，主要耐不住儿童玩具的快速消耗········
常见2串干电池用电器，比如遥控器什么的都可以改单串锂电池供电
4串干电池的可以用2串锂电池供电，目前没遇到有烧东西情况，哈哈
