接上篇,格兰富CM1-3的安装
https://post.smzdm.com/p/290648/
最后一张图,那个单元门对讲话机......
一.自动开门
如果我要进入单元门,一般情况有三种方式解决.
1.用物业给的钥匙
2.输入正确的密码
3.呼叫室内遥控开门
我不想带钥匙,密码也不知道,只有考虑24小时'雇人'在户内帮我开门.(继电器辅助外挂)

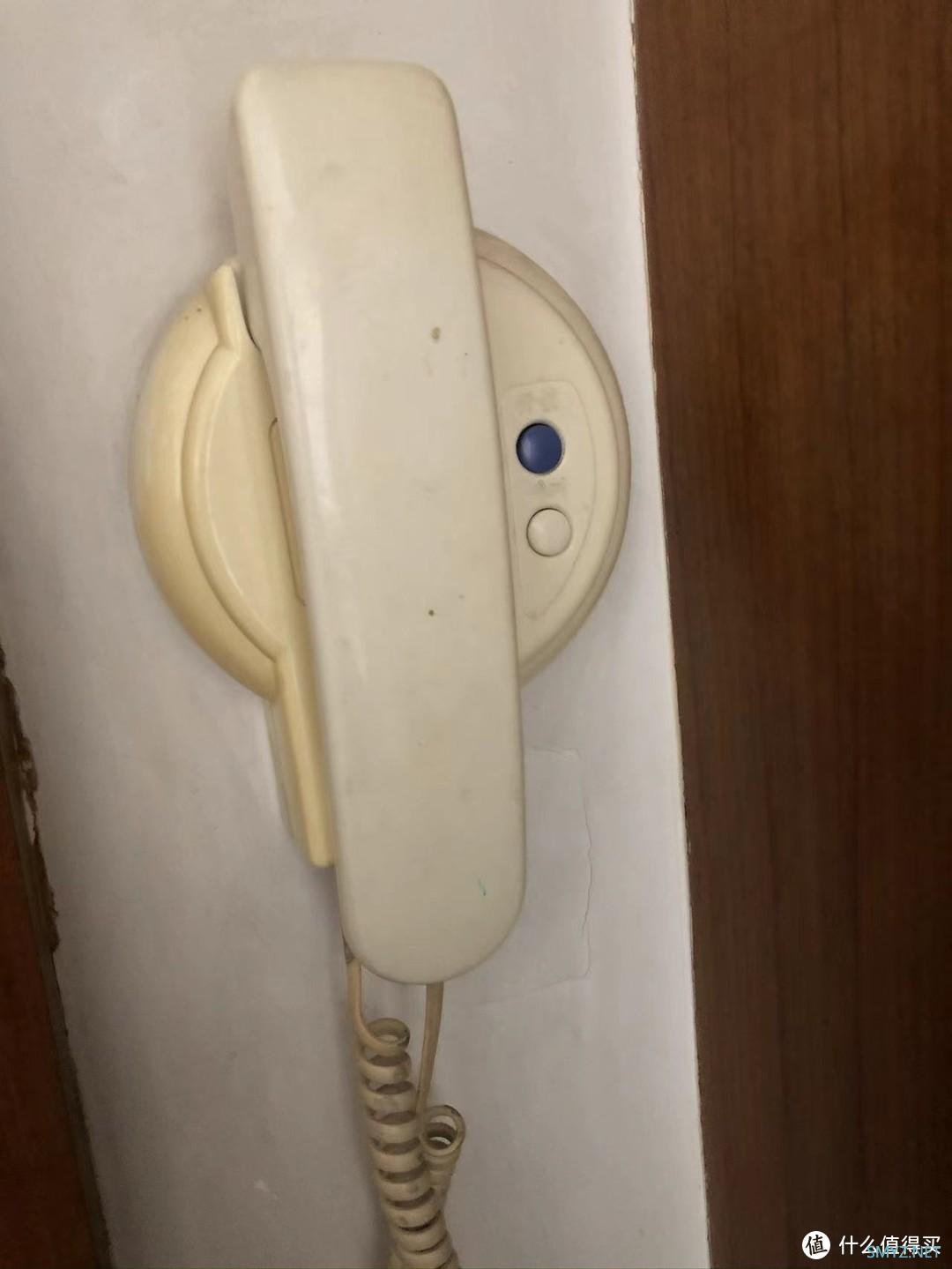

(拆解前的室内话机)
(上次送我电动阀的朋友帮忙接线)

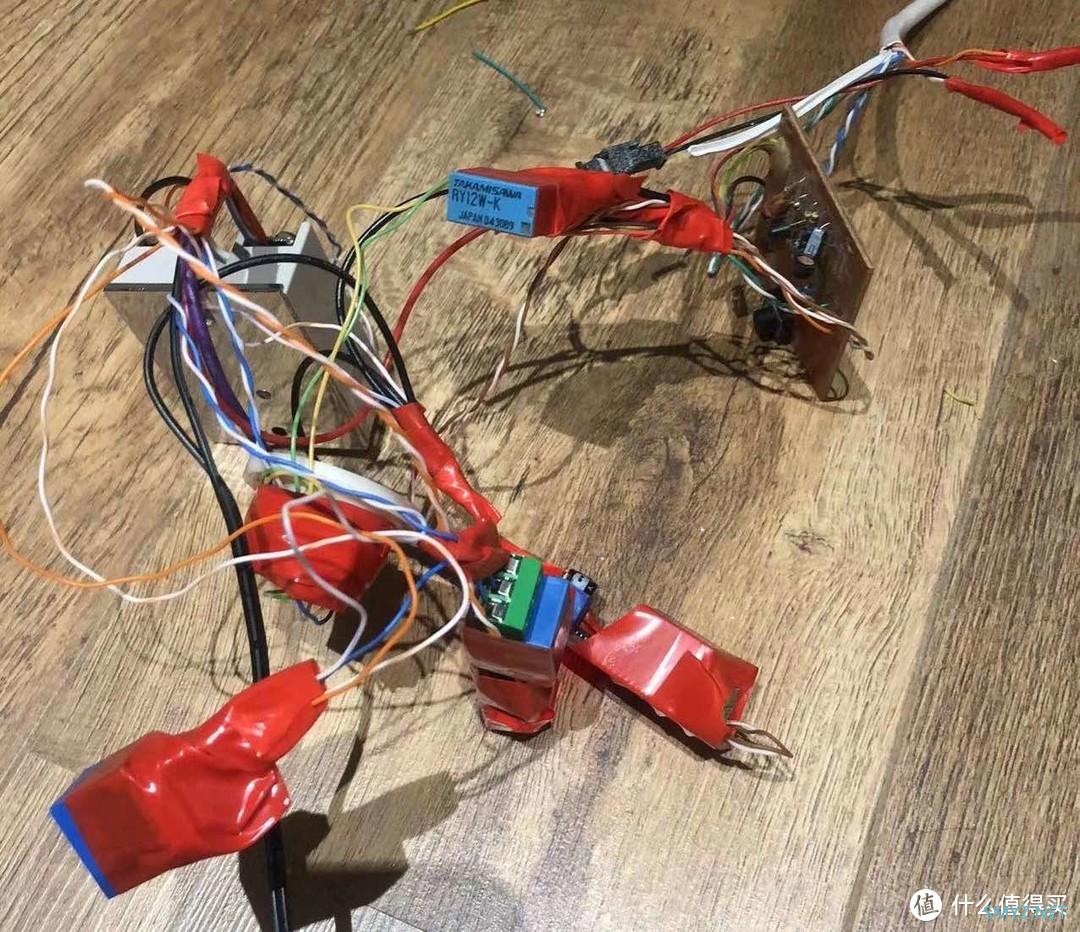

三个继电器和一个12V2A电源.其中一个固态继电器,两个延时继电器.固态继电器负责监测对讲机振铃信号,2个延时继电器分别控制摘机和开门按键.
当楼下呼叫的时候固态继电器收到了振铃信号,就会给2个延时继电器供电.通过调整延时长短,模拟摘机和开门.
(完成-_-!!)
太乱了,测试能用.我用鞋盒给包起来,放厨房吊顶上面了.
二.来人通知
使用改装的米家无线开关和开门延时继电器连接.
DIY无线开关米家无线开关改装传感器联动手机推送报警16元天猫精选去购买 联动Aqara网关M1S 播放铃声,发送手机通知.(有米家经验的大家都知道怎么操作这里就不啰嗦了)
绿米Aqara网关M1S多功能网关智能家庭控制中心239元小米有品去购买

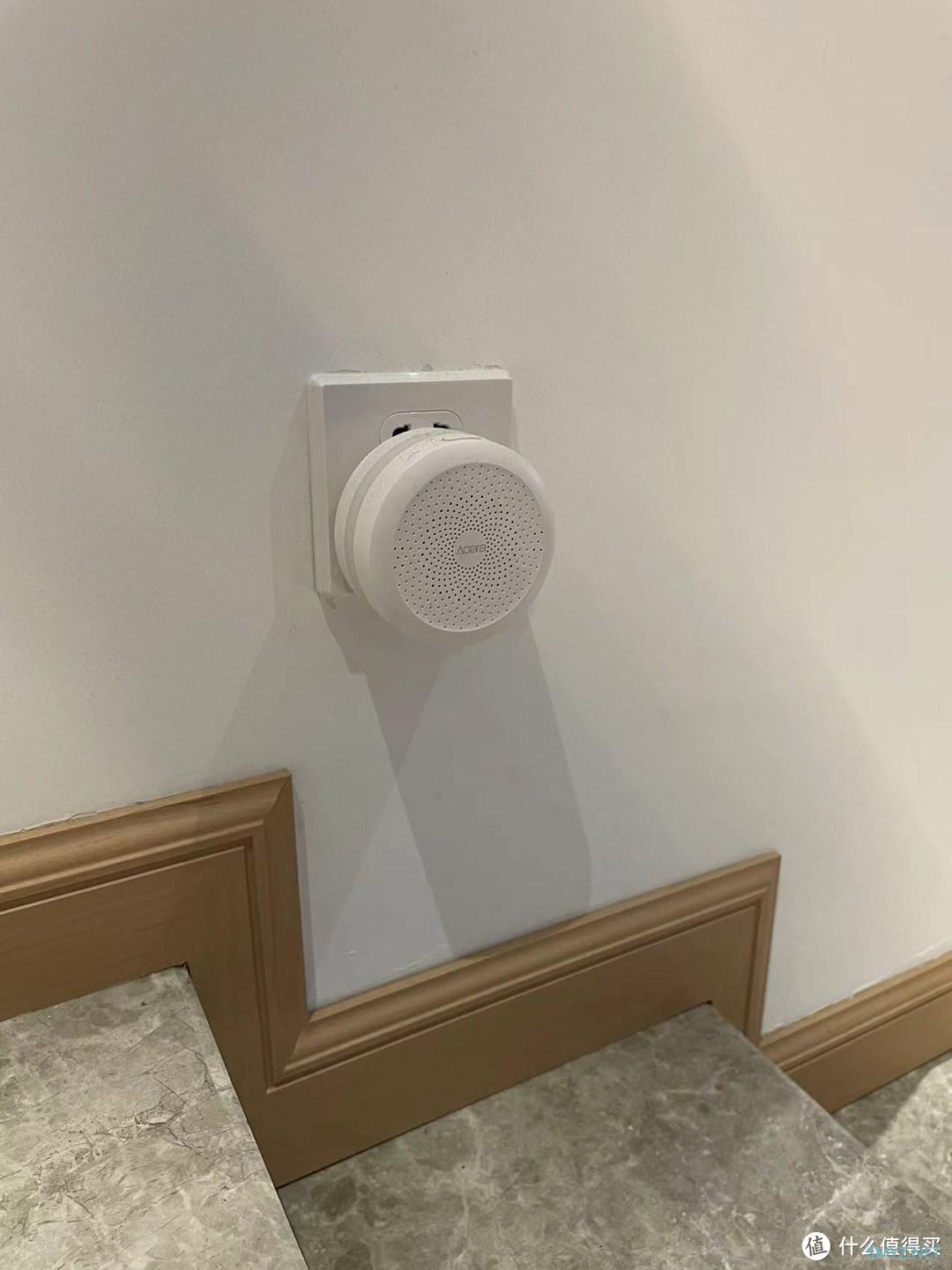

(这里原先打算放地脚灯的,后来放了Aqara网关)
三.楼道灯自动开启
其实楼道有灯.但是你得手动触摸开关才能亮(我都摸黑上来了.才能按你???).加装了一个筒灯放在防盗门外面.之前为了接单元门禁,我引了一跟网线出来.2芯给门禁.再用4芯给门外筒灯供电.
雷士照明led筒灯射灯明装可折叠免开孔桶灯客厅背景墙玄关天花灯79元天猫精选去购买SONOFF易微联wifi智能开关,控制筒灯开关(不知道什么时候买来闲置的,这里利用起来.)
PS:如果用米家插座控制门灯,到这文章就应该结束了,但是红外遥控最后怎么都是要上的.所以这里绕了一圈.
SONOFF易微联wifi智能开关灯控天猫精灵控制模块DIY语音定时远程19.9元天猫精选去购买我不知道怎么拿到米家消息,联动控制SONOFF开关,就想着通过红外连接我的服务器.
其实可以用树莓派直接获取开门信号,同样考虑后面和其它米家设备交互这里放弃这么做了.我的入户门,门窗传感器也要控制楼道照明,让我出门的时候也能照亮)
米家万能遥控器(这个是实体店买的.网上一直没货,也可以用带红外的小爱音箱代替)
米家万能遥控器黑色79元小米有品去购买 闲置树莓派3B&红外接收模块(建议多买几个,价格不贵,万一坏了方便更换)
38KHz红外接收模块发射头板红外线传感器机器人电子积木配件2.2元天猫精选去购买 红外接收模块信号线连树莓派GPIO 17引脚.
(树莓派gpio引脚定义)

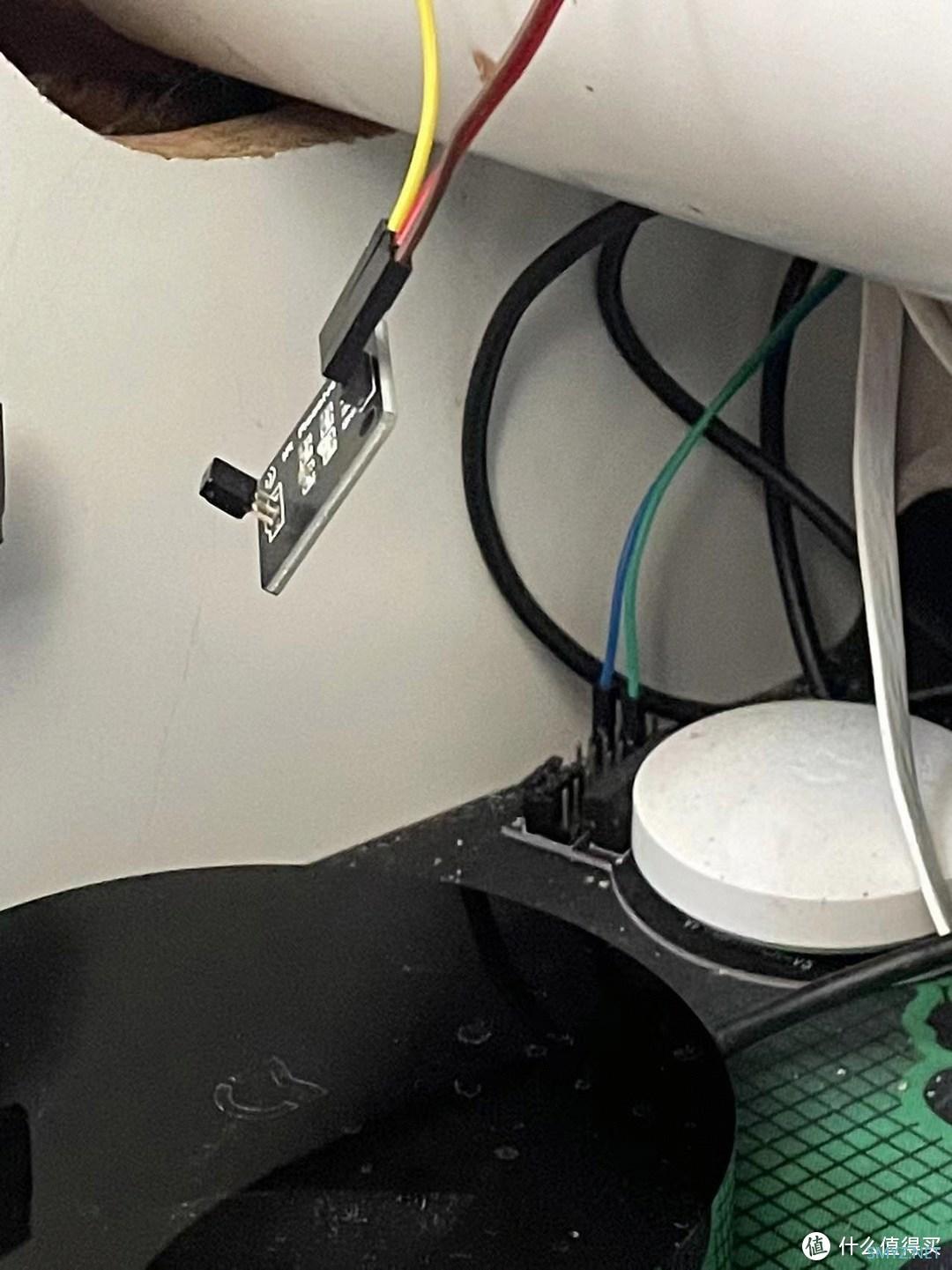

(米家红外遥控&红外接收模块&改装的米家开关)
实现方法:
先在'米家APP'上添加一个遥控器设备,我选的盒子,品牌自定义.(能自定义按键的设备),随便找个遥控器录入信号备用.

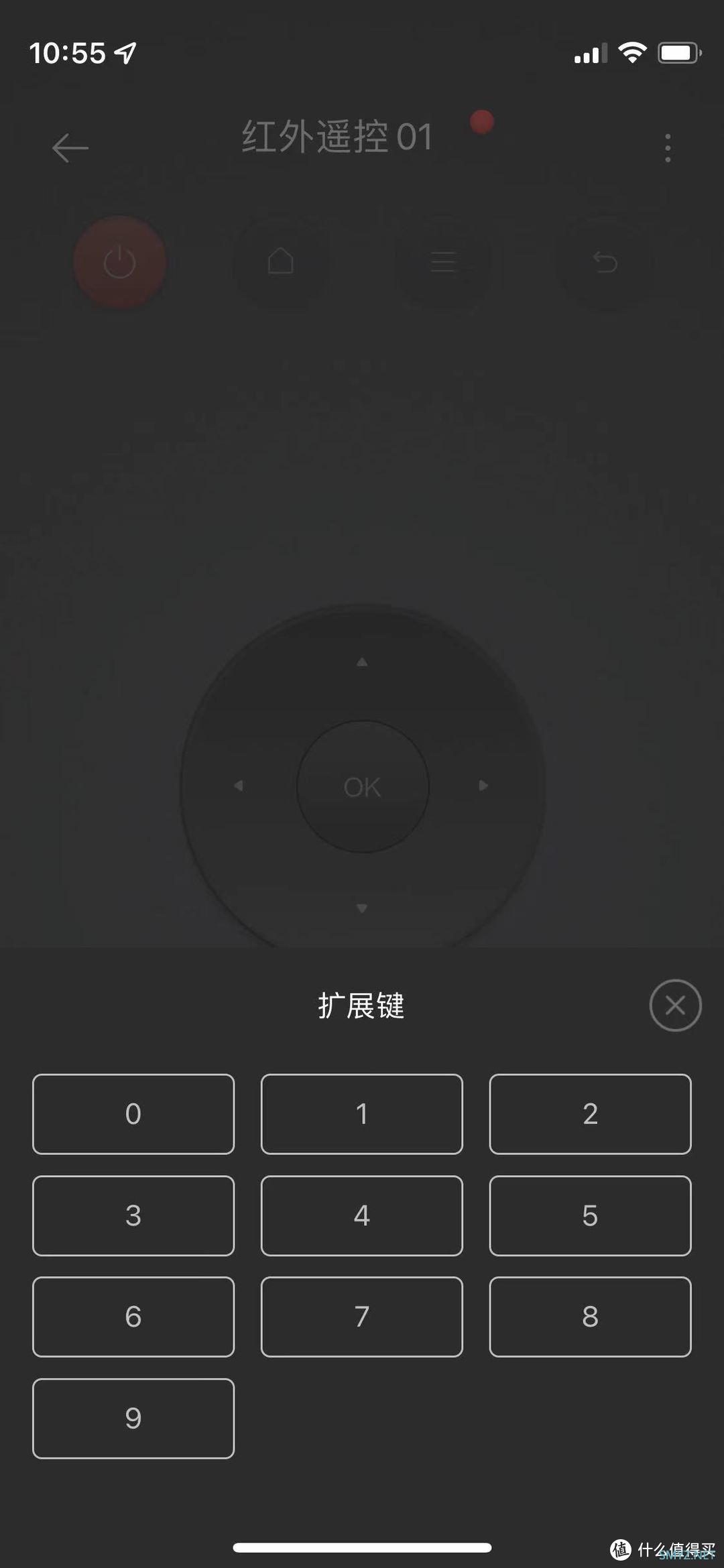

(米家APP-自定义红外设备)
把树莓派装好官方系统,安装lirc软件包.接收米家红外遥控器的信号用php脚本控制SONOFF开关动作照明.
过程有点复杂,我录制了一段视频说明.
注:视频中的代码仅用于测试.实际应用还要稍加修改.
最后实现效果.手机上可以查看单元门/防盗门门铃最后一次时间.当前筒灯状态.

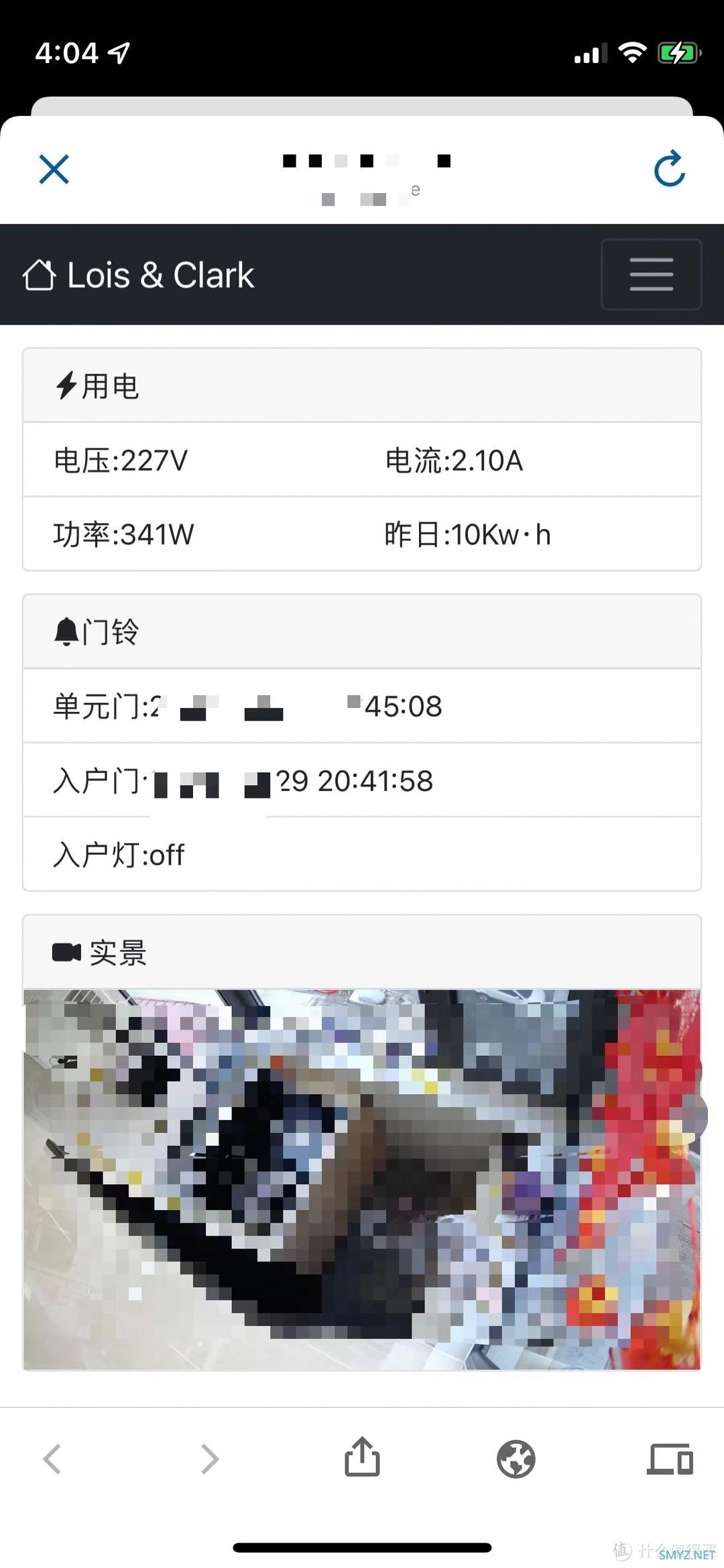

(手机上效果)
差不多就这样了.有问题请在评论区留言.欢迎关注点赞收藏,谢谢大家.
