前言

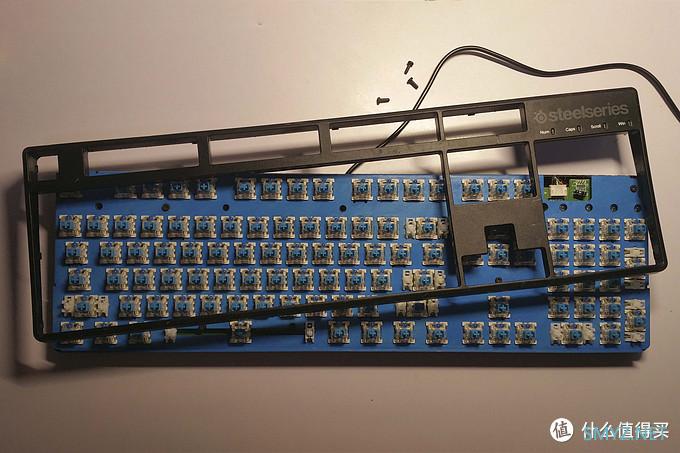

之前淘到了一把剪线赛睿Apex M400白轴机械键盘，由于损坏程度很高，当时以为没戏的，就拆轴后挂咸鱼了。周末闲的无聊，折腾后还是修复了。
剪线 赛睿 Apex M400 QX1白轴 机械键盘 翻车记本篇内容来自#垃圾佬的日常生活#有奖征稿活动。分享你作为垃圾佬的自我修养和日常生活，争当张大妈社区垃圾王！欢迎参与投稿。＞点击了解详情＜前言最近写了不少剪线键盘的原创，剪线的键盘的翻车率其实挺高的，而且越是品牌的翻车率越高。写了那么多成功修复的，是时候晒下翻车的泼下冷水。例如淘得的一把剪线赛睿Apeqianseyue| 赞8 评论13 收藏4查看详情
修复

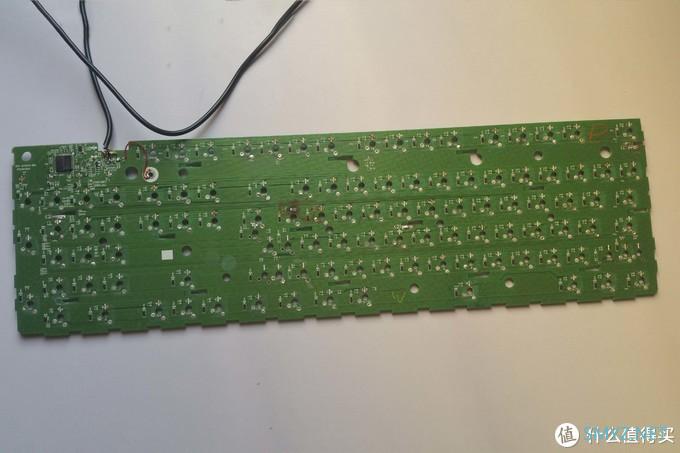

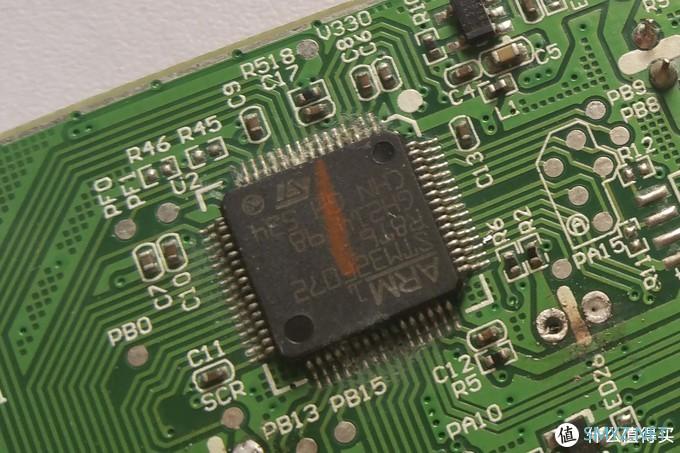

由于锈迹很多，覆盖到了主控的针脚上，接线也点不亮键盘。检测电路后，发现是vcc和gnd的针脚是通路的，一度认为是主控损坏了。后来想可能是针脚的锈迹问题，就细心清洁掉了主控针脚附近的锈迹。

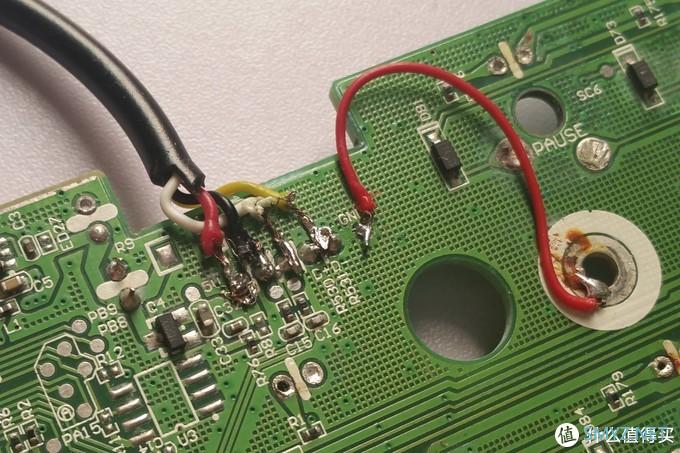

为了排除是usb数据线的端子底座出现问题，usb数据线采用直接焊接的方法接线。
插上电脑，键盘点亮了，驱动完美识别了赛睿Apex M400机械键盘。

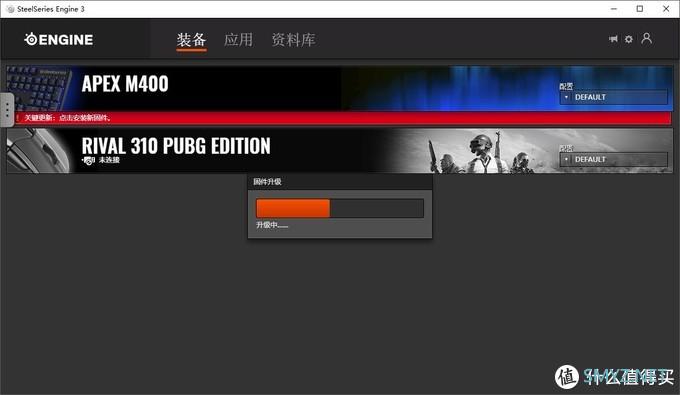

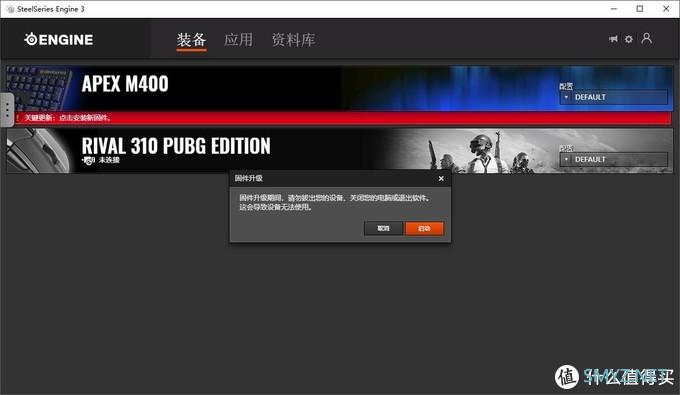

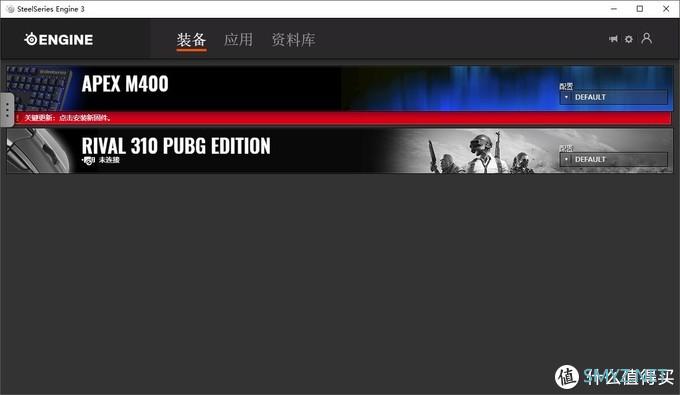

估计机械键盘已经很久没使用过，驱动提示需要更新固件。
服务器在国外，更新速度非常慢。

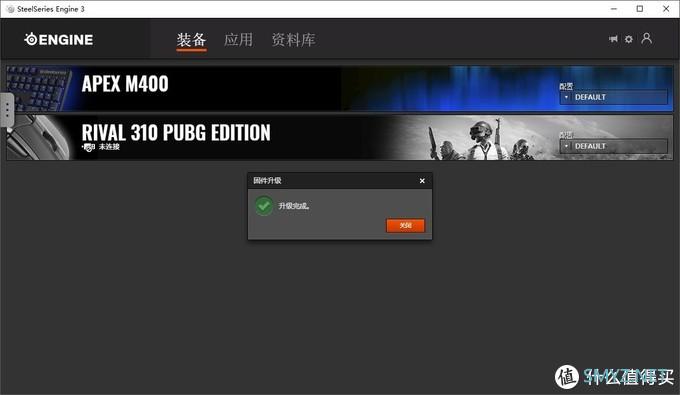

更新完成后感觉区别不大，可能是修复了些bug。

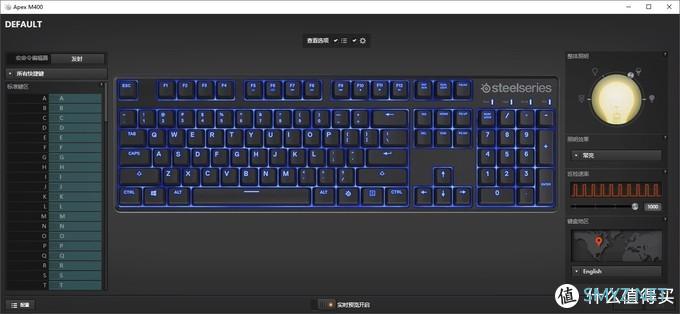

赛睿Apex M400的驱动设置比较简洁。

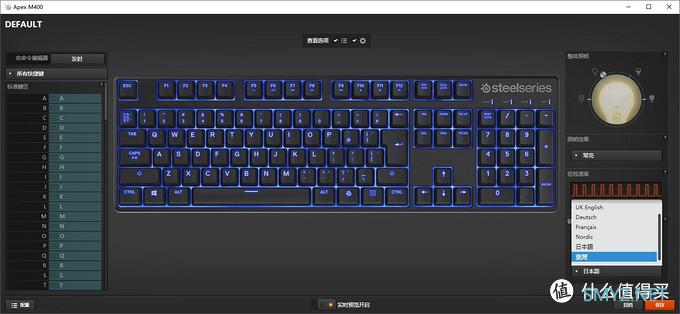

可以选择键盘的序列布局。

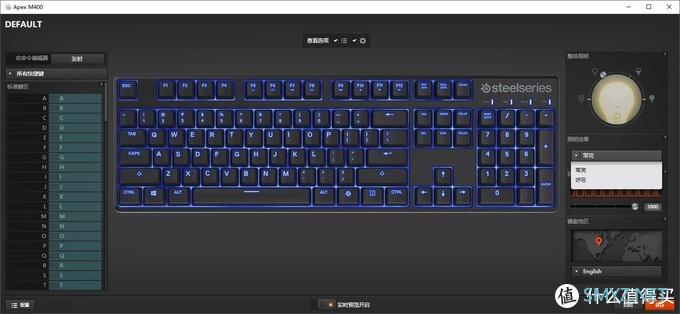

设置灯效很简单，只有呼吸灯以及常亮两种。

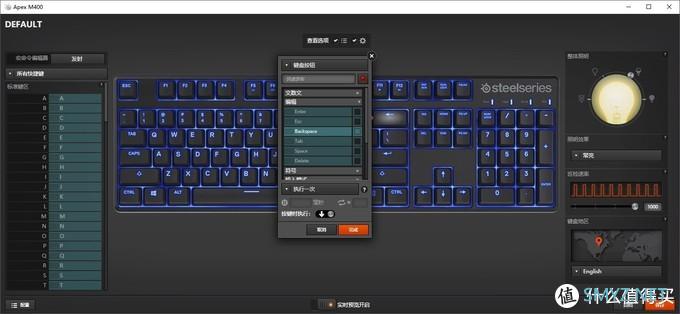

最喜欢赛睿键盘驱动的原因是可以全键盘宏设定，自由度很高。
接着是按键触发检测，发现fn区都不触发。

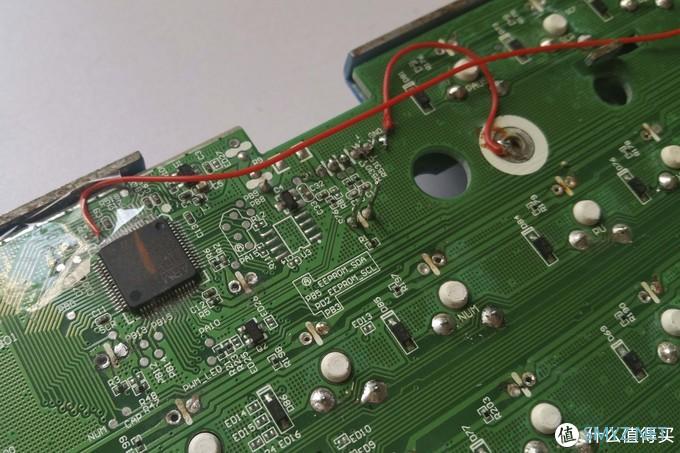

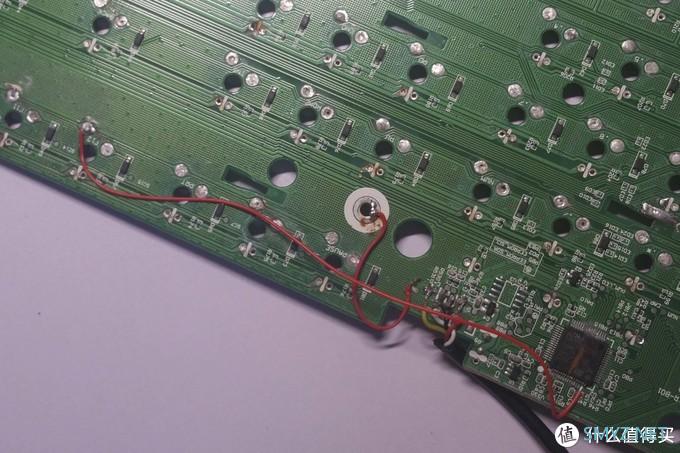

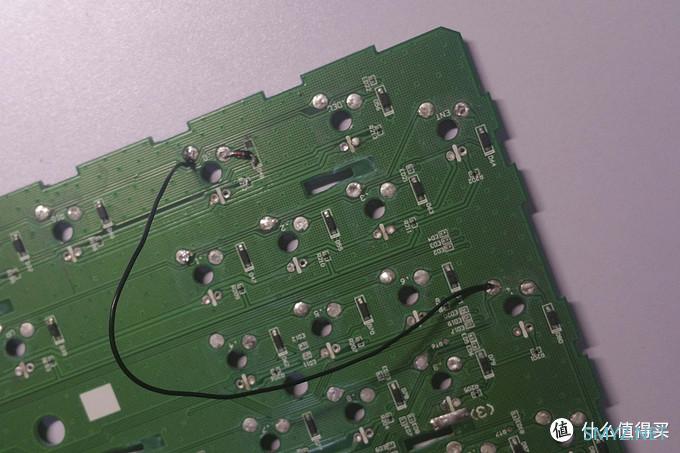

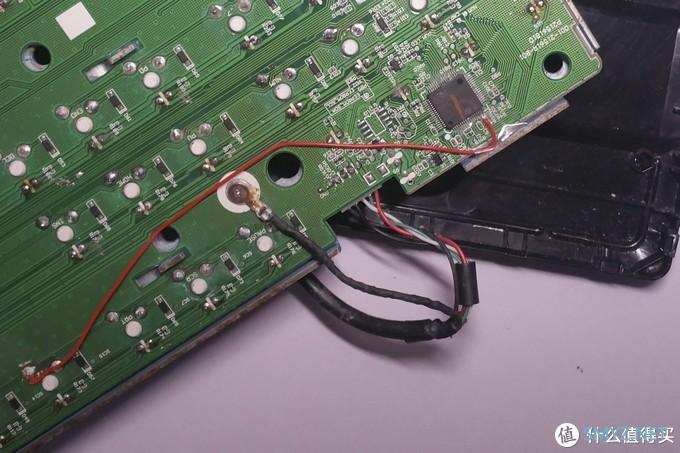

观察及检测过电路走线后，飞线了一条到主控解决了问题。
主控针脚的焊盘比较小，飞线接的不是很牢固，使用了胶布进行包裹防护。
另外数字键盘的0按键也不能触发，飞线了一条解决。

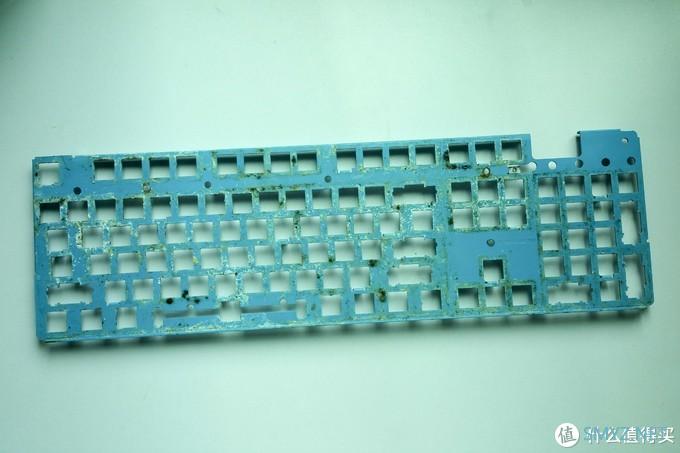

原来的定位钢板上都是锈迹。

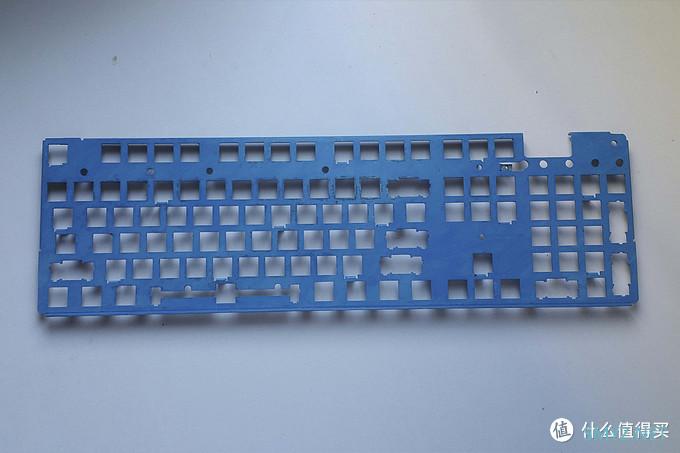

打磨掉锈迹后，重新上漆。颜色没能找到与原钢板颜色一样的蓝色，只能换了个色。

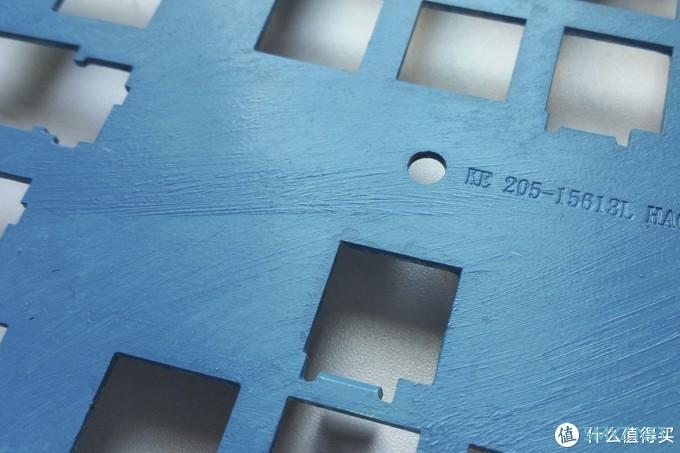

打磨的砂纸比较粗，纹理很明显。

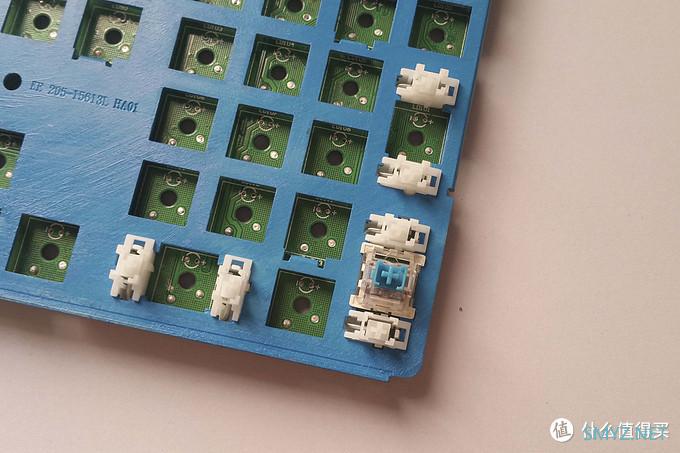

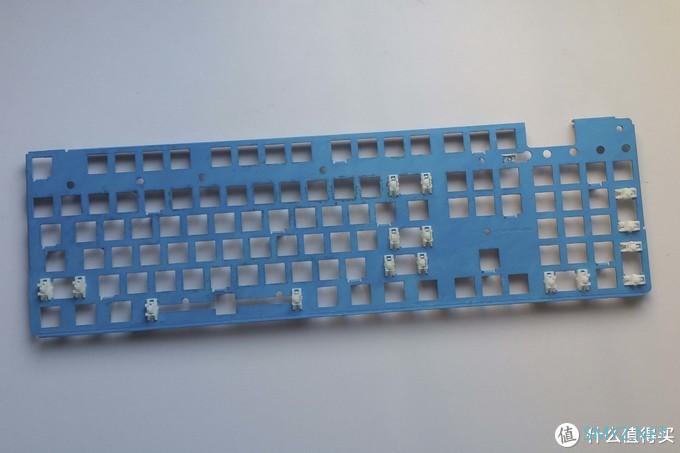

给定位钢板安装上卫星轴。

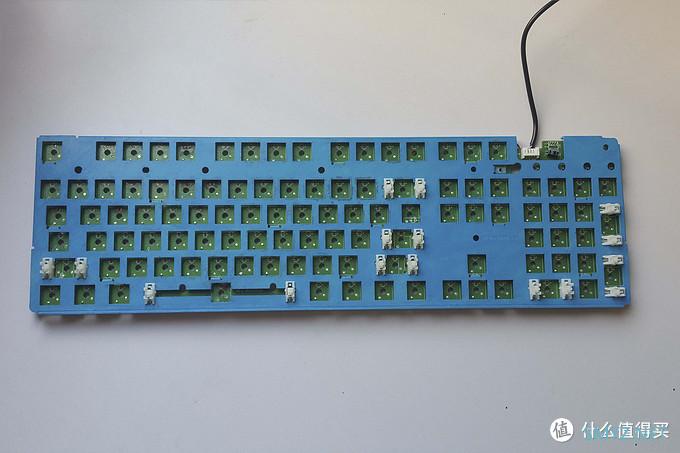

定位钢板与PCB结合。

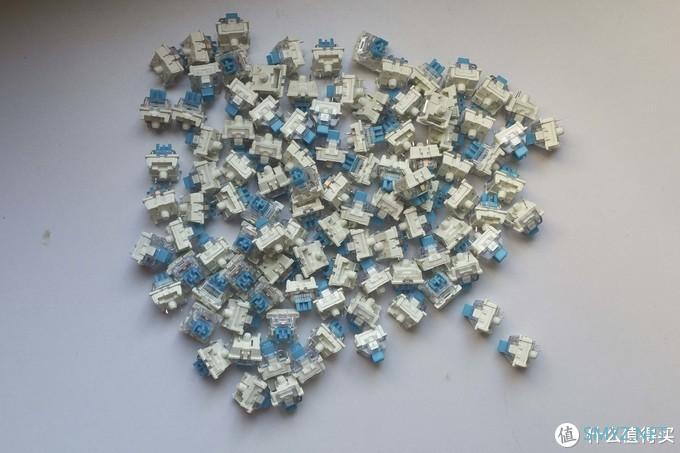

焊接的轴是之前购买的凯华BOX青轴，本来想安装BOX白轴的，看看预算购买全新白轴不划算。
先焊接大键位。

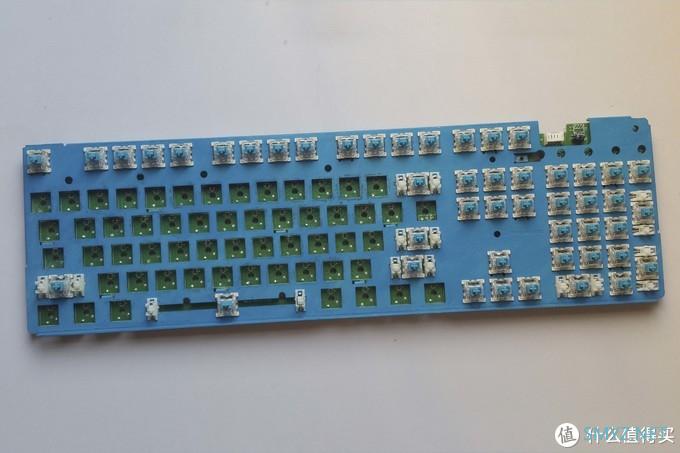

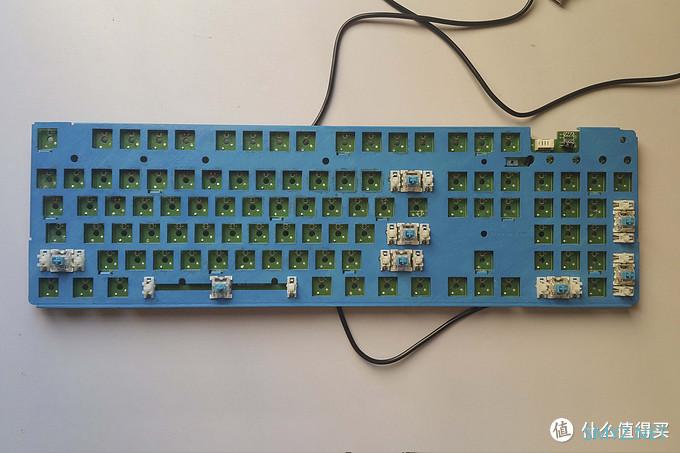

焊接完大键位后的效果一览。
接着是一个一个区域慢慢焊接。

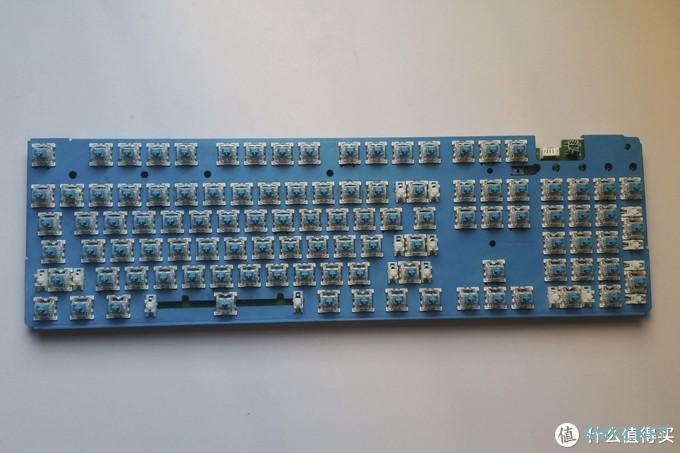

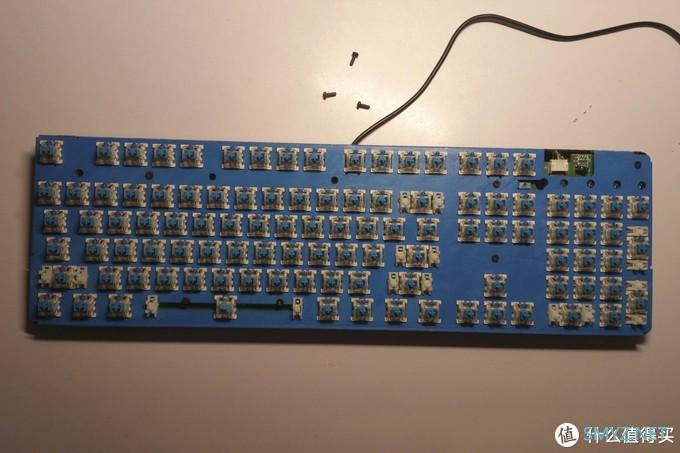

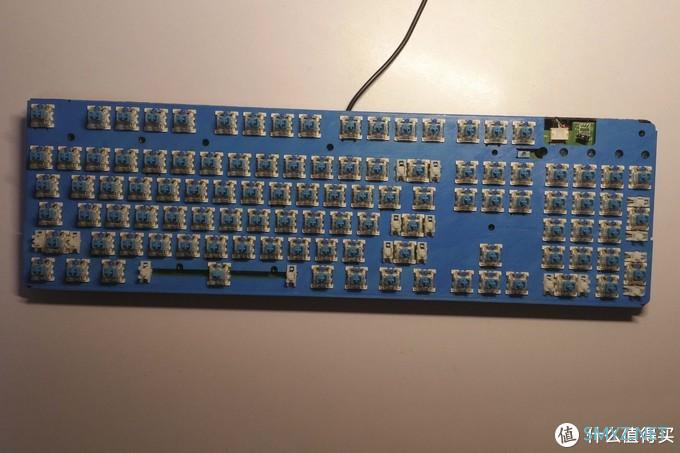

焊接完成后的效果一览。

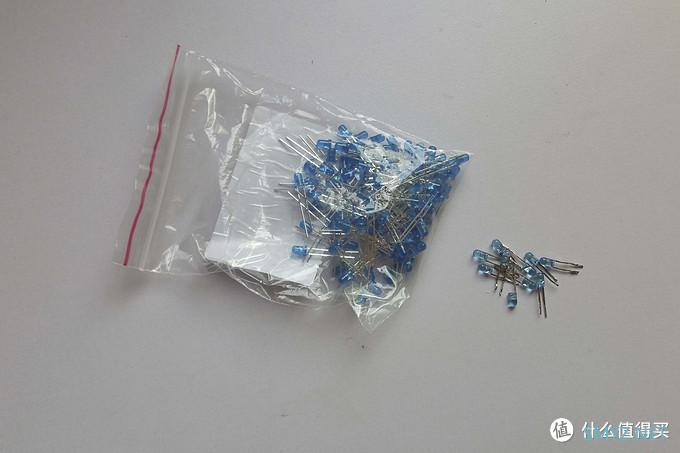

3mm的灯珠，之前拆定位钢板过程中，需要把指示灯的灯珠也拆下来，所以拿了几个较大的灯珠作为指示灯的灯珠。

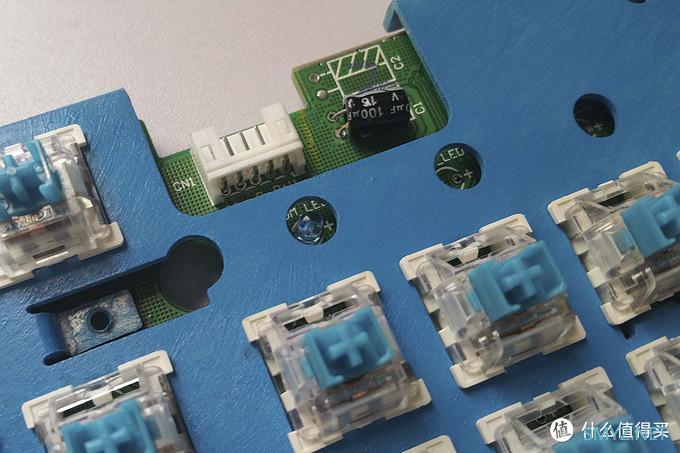

PCB轴板上有灯珠的正负极丝印，不会搞错。

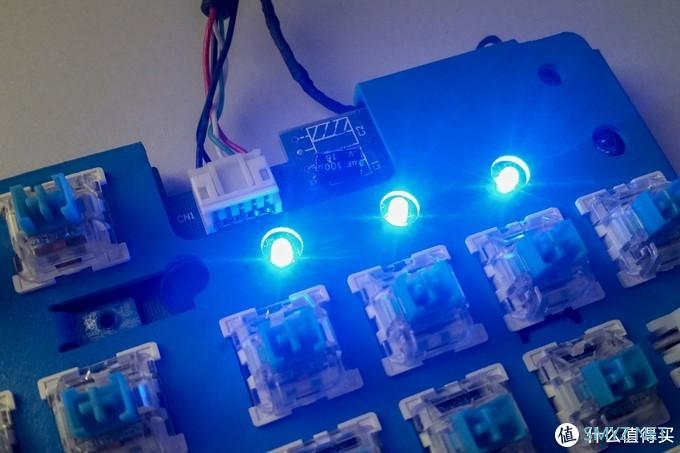

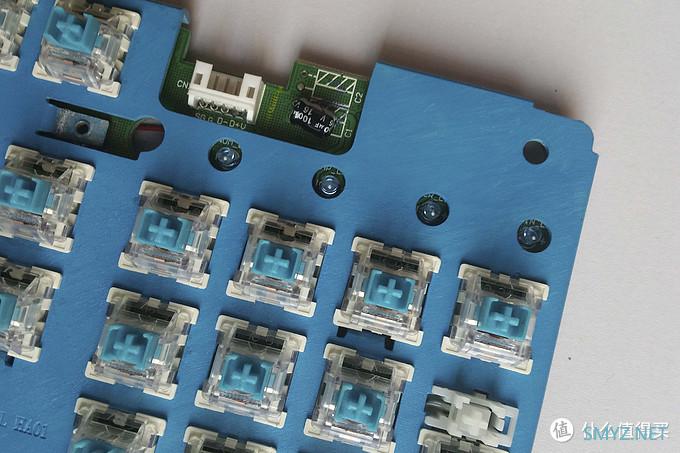

焊接完成指示灯后效果一览。

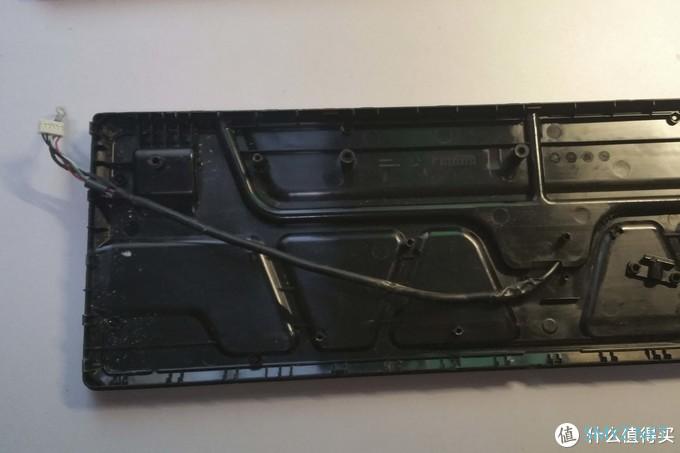

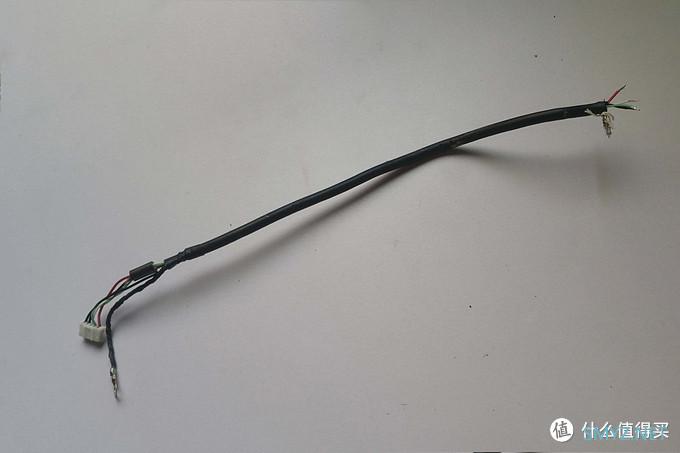

原来留在键盘内部的剪线usb数据线。

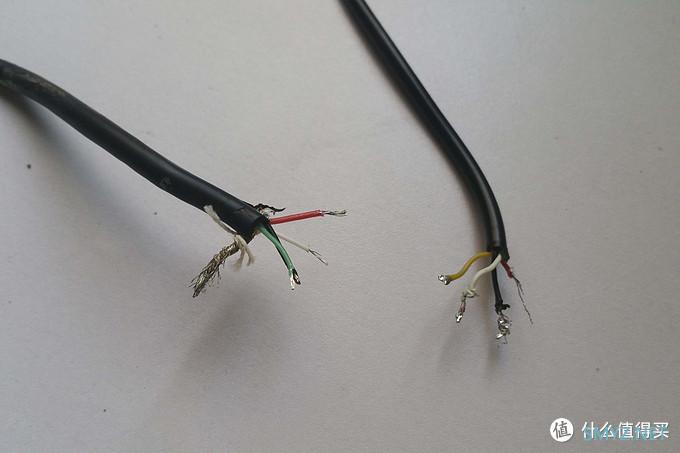

找来了一条usb数据线进行接线。
将线接上端子底座，插入电脑，指示灯工作正常。

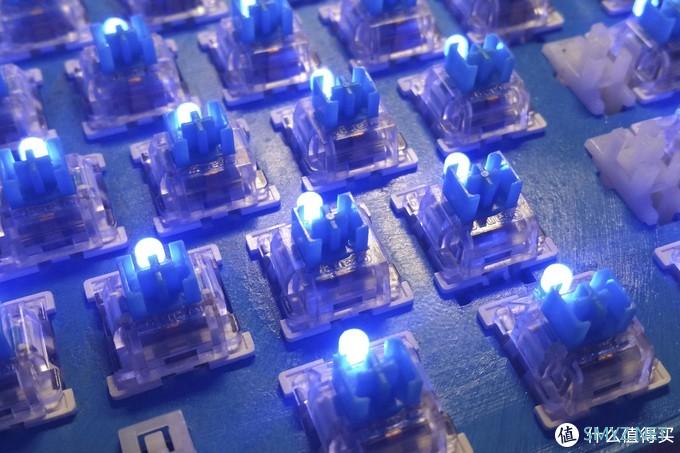

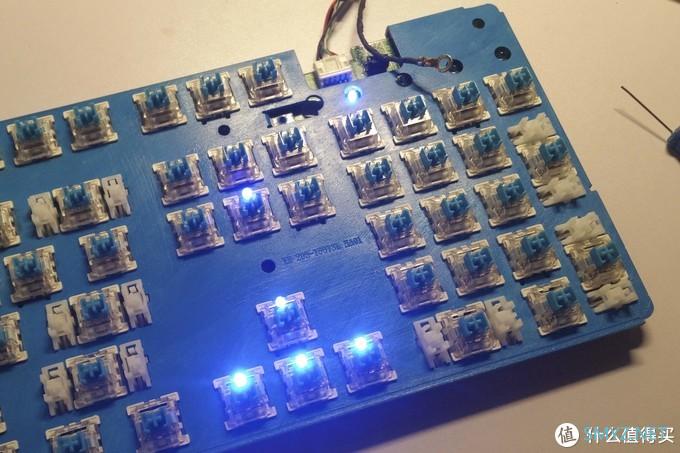

焊接了几个灯珠看效果，亮度还不错。

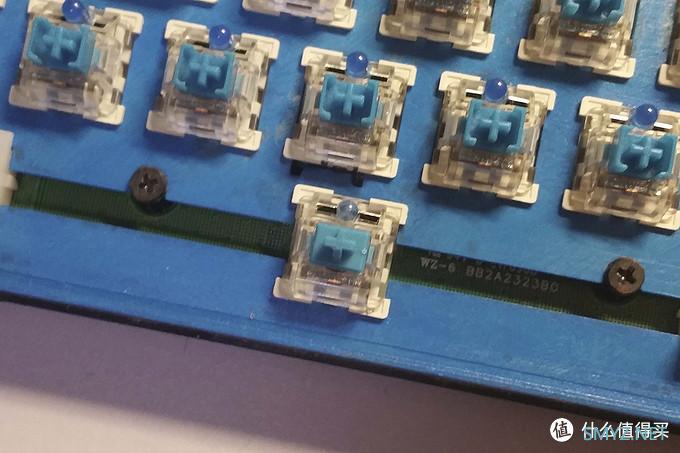

焊接灯珠完成后的效果一览。
大键位采用的是重青，作为区分，灯珠也有点颜色区别。
将usb数据线穿过底盒的接线口。

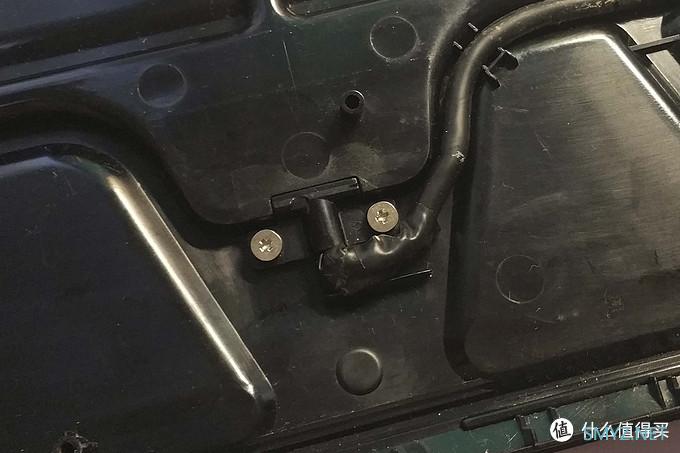

固定好usb数据线。

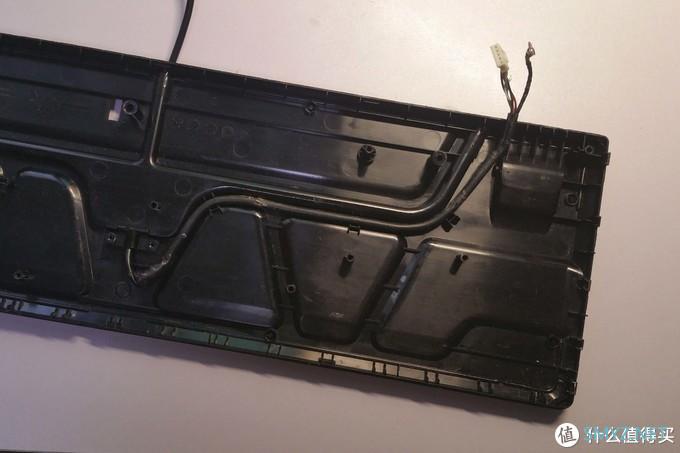

整理好usb数据线的走线。
接线检测是否正常工作。

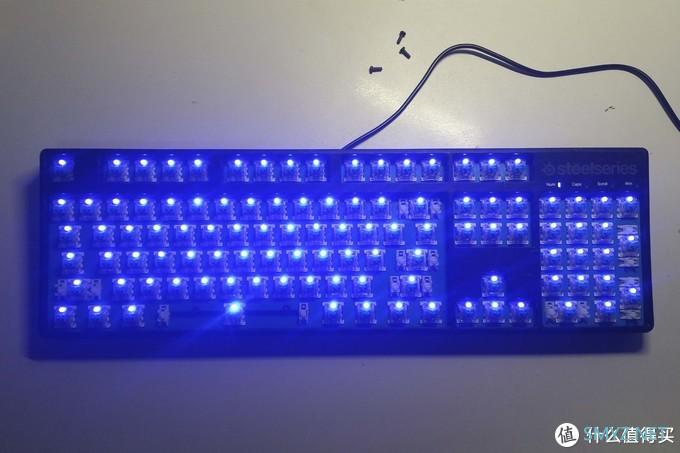

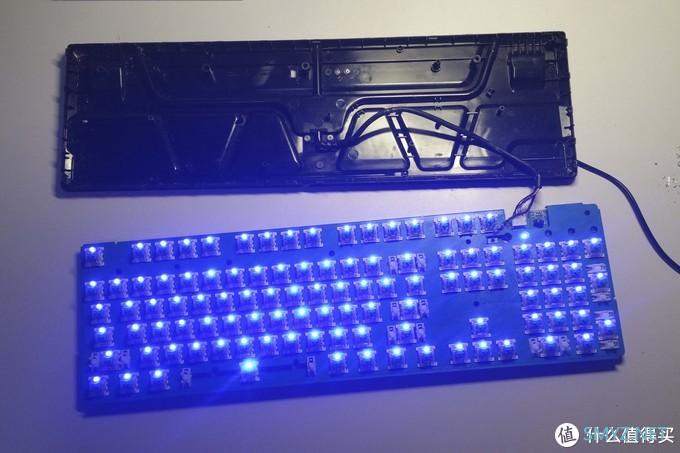

全部灯珠都工作正常。
将防静电地线的接线也安装上。
安装上底盒。

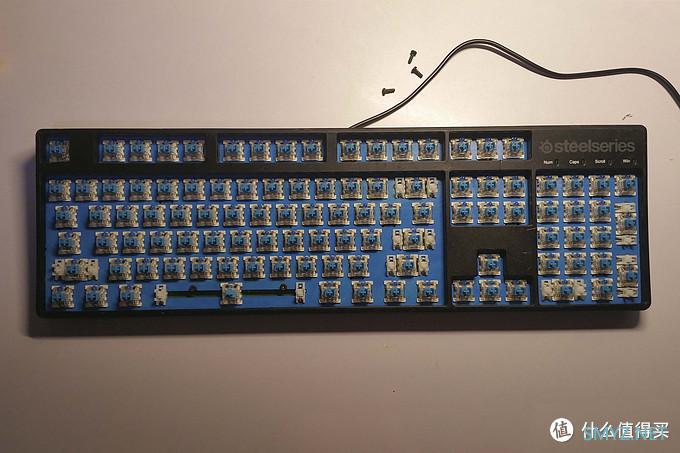

上螺丝固定好轴板。
盖上机械键盘的上盖。
接线测试是否正常。

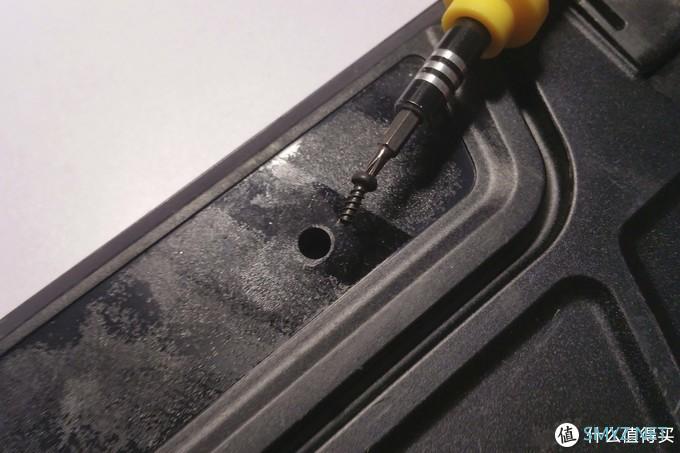

底盒的螺丝也安装上。

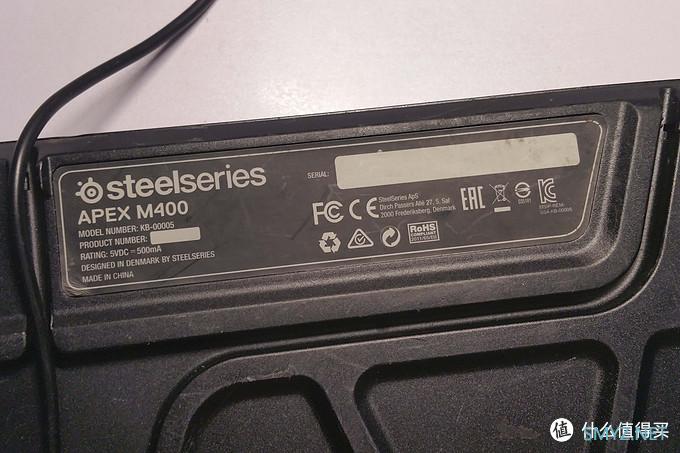

贴回原来的贴纸，盖住螺丝。

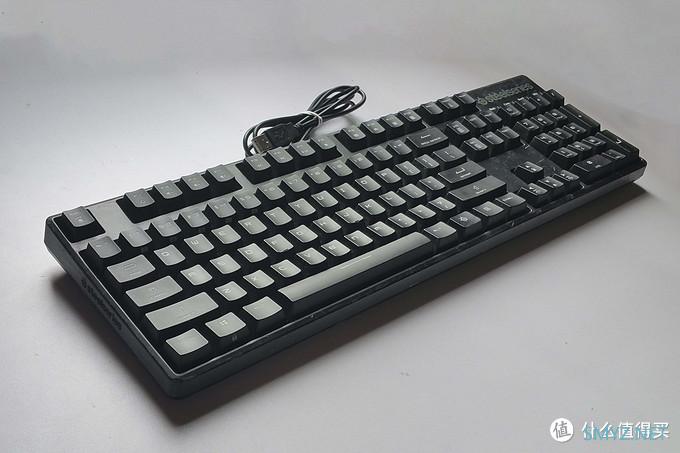

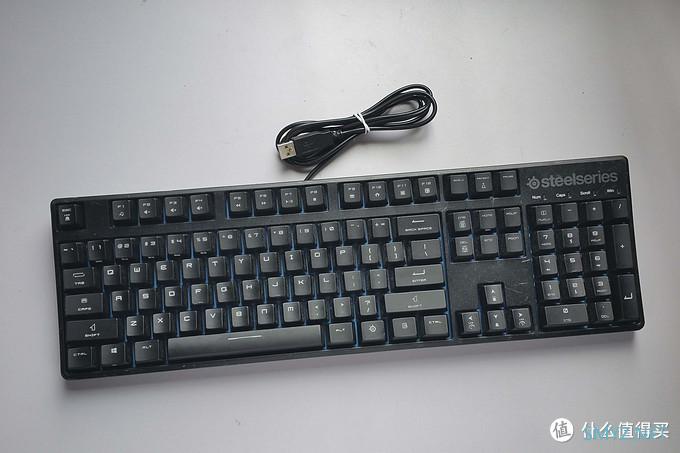

安装上键帽，赛睿Apex M400的修复算是完成了。

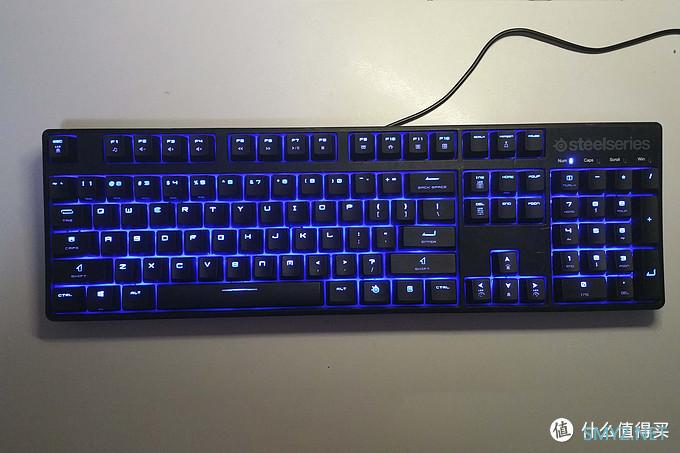

安装好键帽的亮灯效果一览。
后记
本来预了翻车的，谁知道还是修复了。折腾大半个月，这把键盘才完美修复。修复剪线键盘还是讲究技术，劝小白还是不要碰这些垃圾键盘为好。
