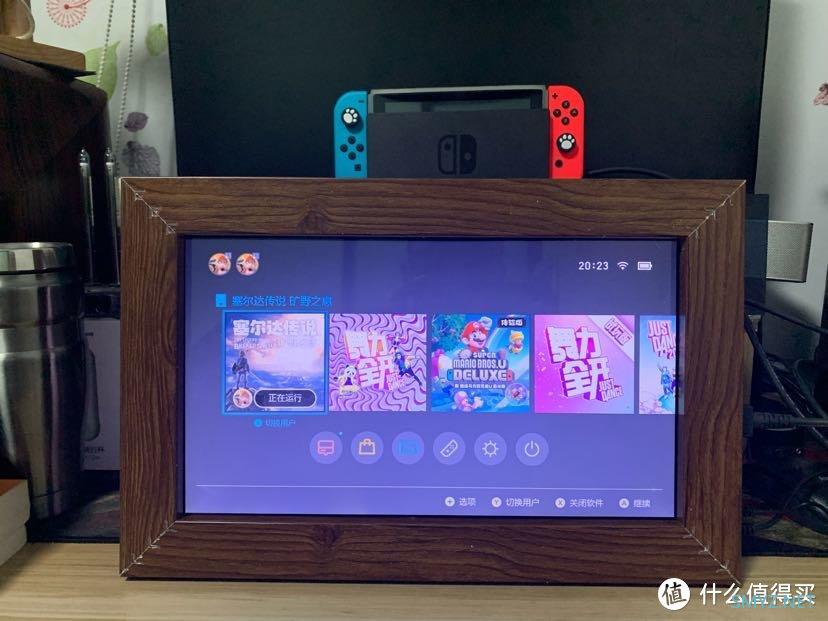

创作立场声明：写流水账，消遣时间。求同存异，不喜勿喷。不卖关子直接上成品：自制相框造型便携屏幕

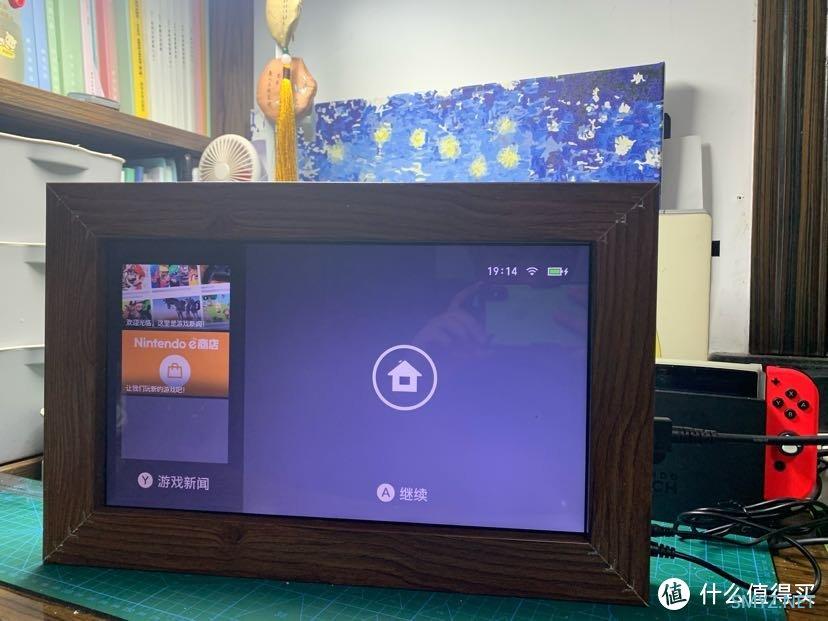

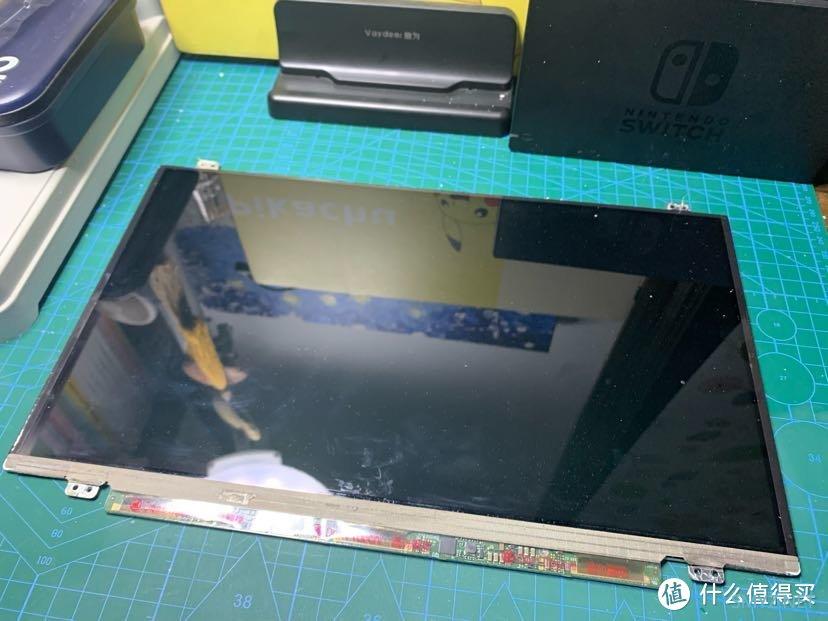

懒得另外搞HDMI线，Switch连底座直接当测试信号源
素材：
1、油画框

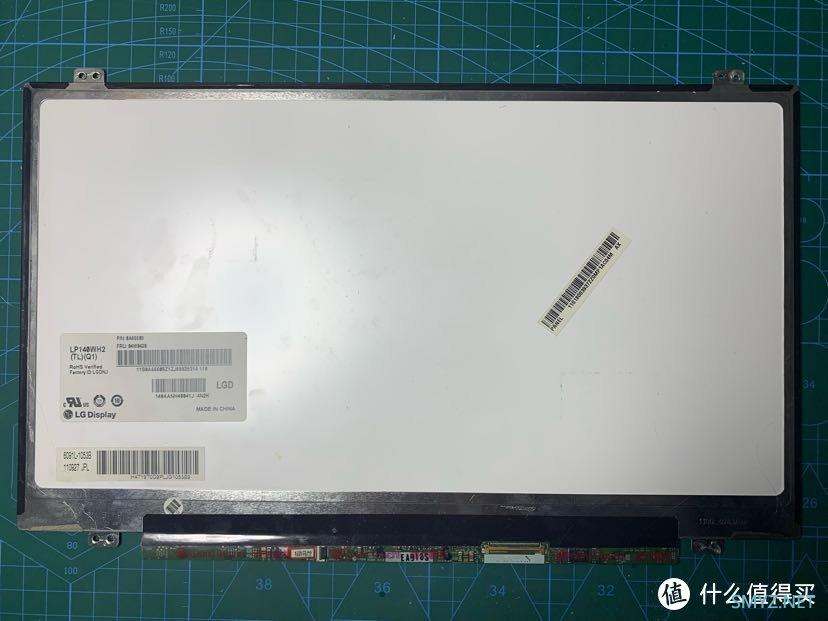

油画外框简约相框定制大尺寸画框挂墙数字油原木装裱定做内框画框淘宝精选去购买2、闲置联想Y470笔记本显示屏
3、显示屏驱动板
笔记本屏幕改装显示器套件驱动板hdmi14/15.6寸显示液晶屏IPS扩展淘宝精选去购买4、5V转12V升压线、3.5mm公对公音频线、PC材质合页等。
工具：
1、电磨
Greenworks8V锂电电磨套装179元首创自锁设计，停机即锁，快速便捷换头小米有品去购买2、雕刻刀
日本进口樱花雕刻刀刻刀木刻5件套手工刻刀刀片工具版画雕刻套装淘宝精选去购买3、热熔胶枪，某宝8块7包邮，链接没有了。
思路：老笔记本是退伍那年用退伍费买的，距今也十年了，前两年屏幕铰链不好了，直接被我肢解了，身首异处，机身现在挂在另外一个显示器上当主机用，显示屏闲置，一直计划做成一个便携式显示器，最近才实施，开始买配件。某宝上成品显示器框太贵，且都是金属材质感觉不喜欢，有些人是用乐高积木拼，我感觉不稳固。用画框是觉得更好看，然后做成以后还可以当电子相框用。
制作过程：偷懒，直接在图里注释了

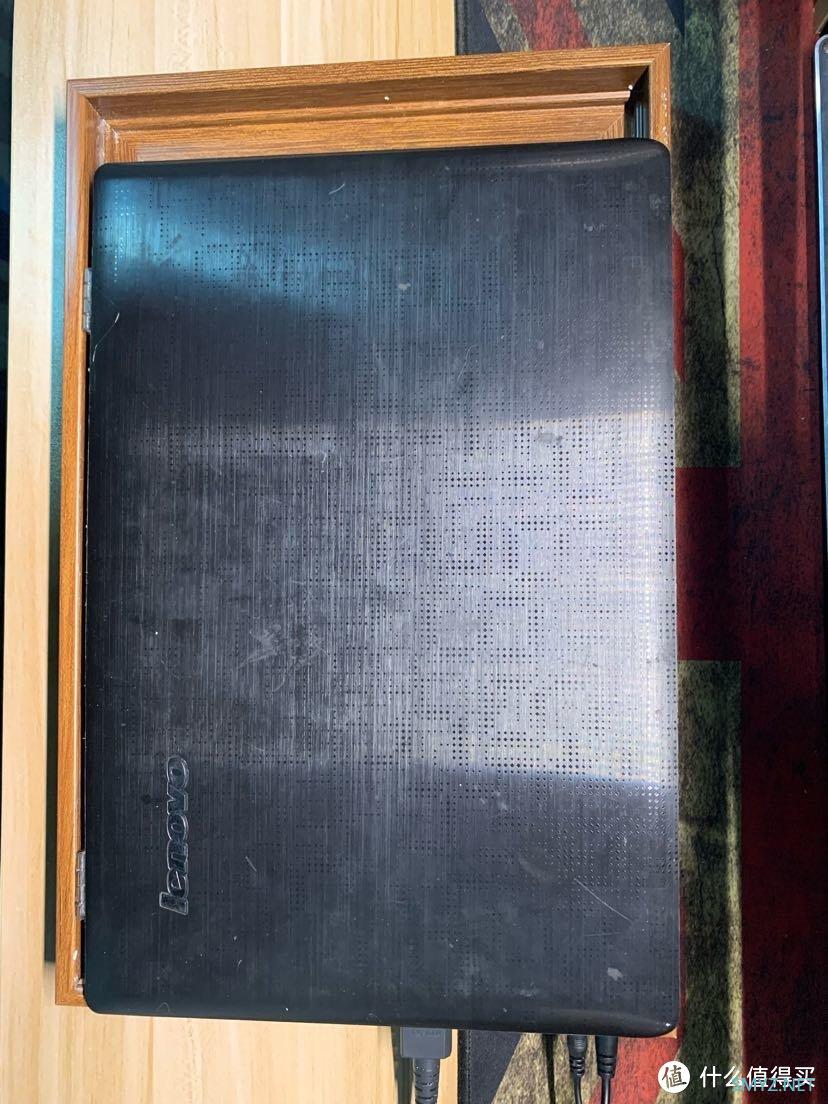

大致定好布局

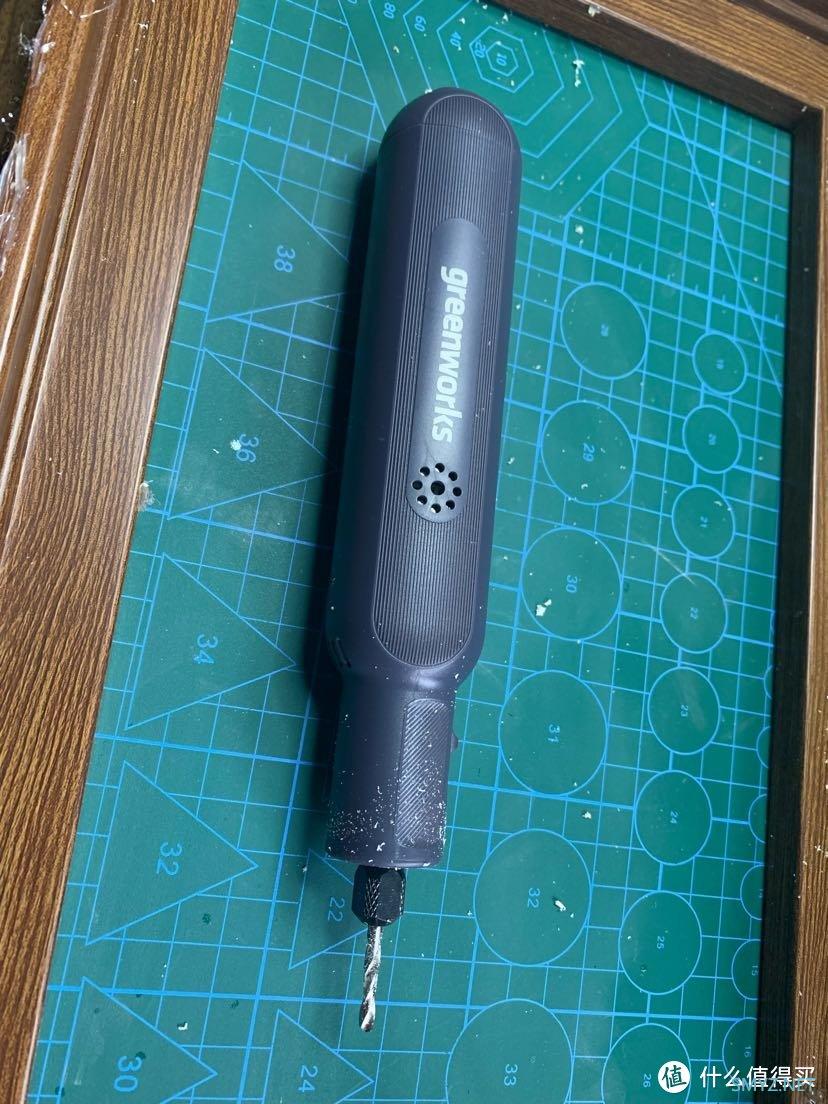

掏出黑粗硬的东西
打洞

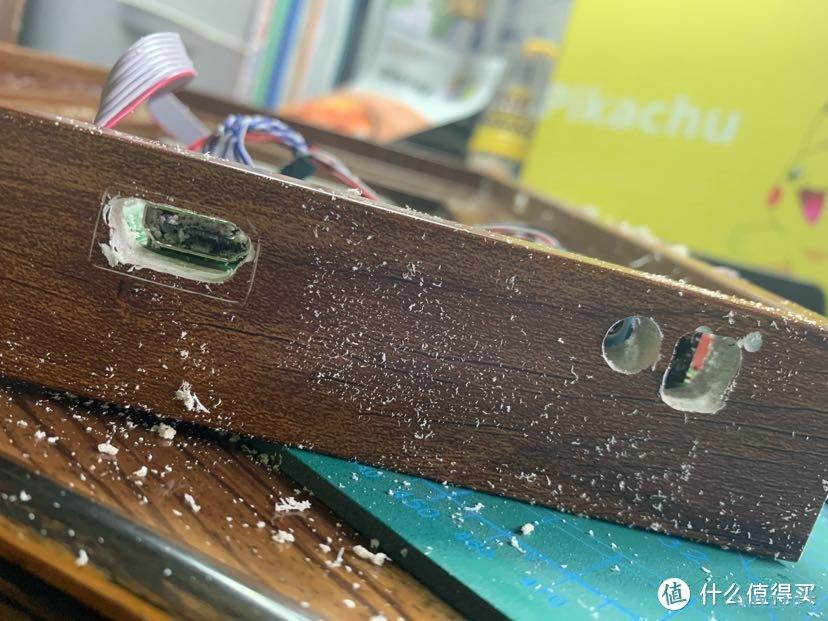

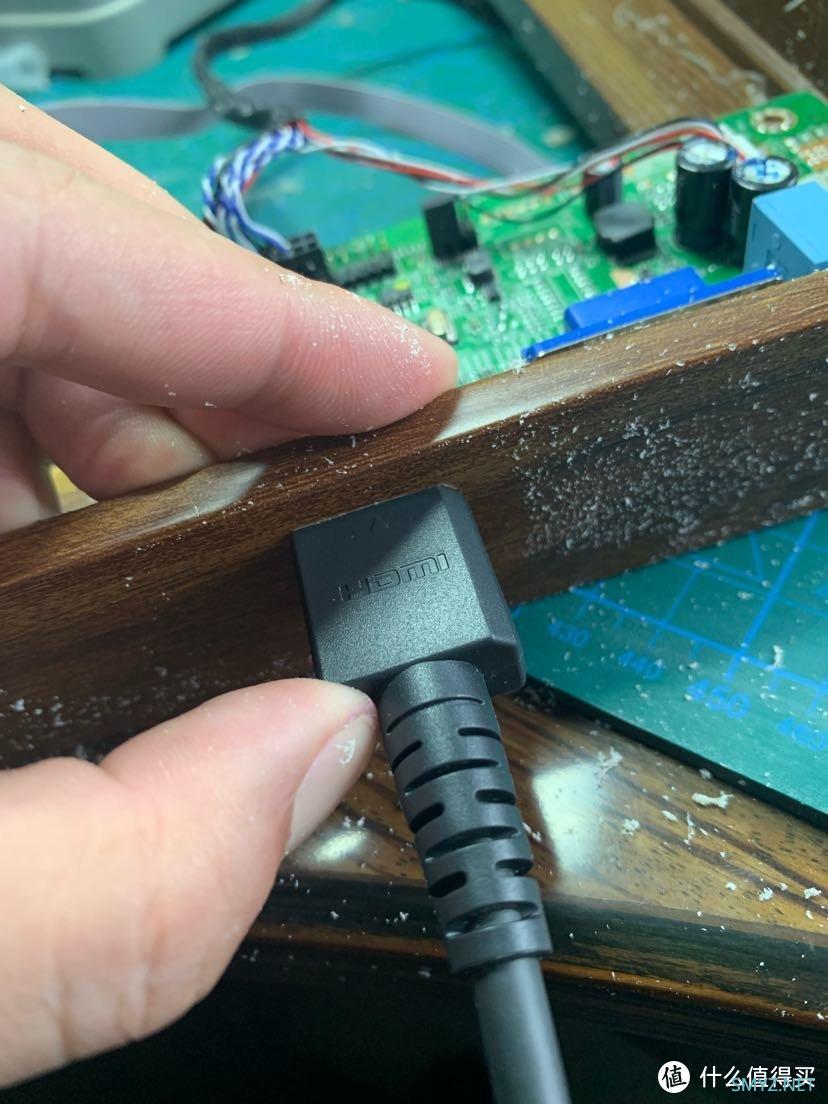

用Switch的HDMI接头打样
抠出按键板的位置
干到一半电磨没电了，换雕刻刀

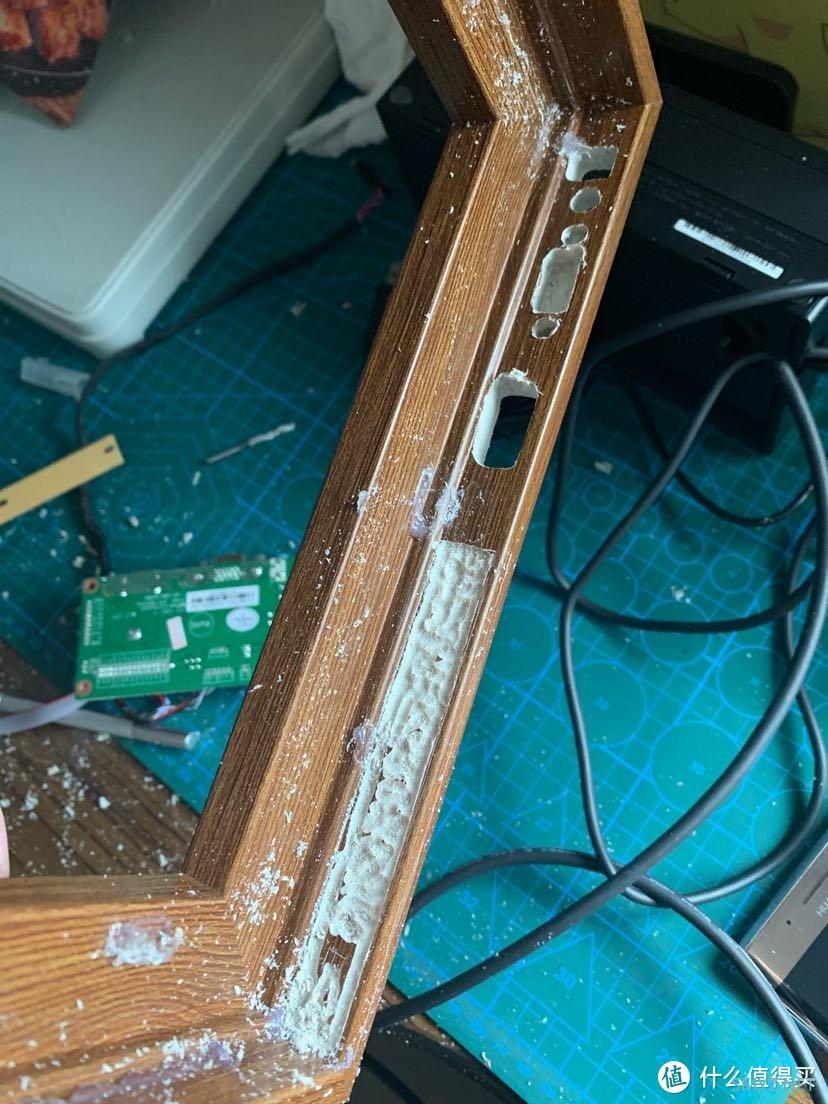

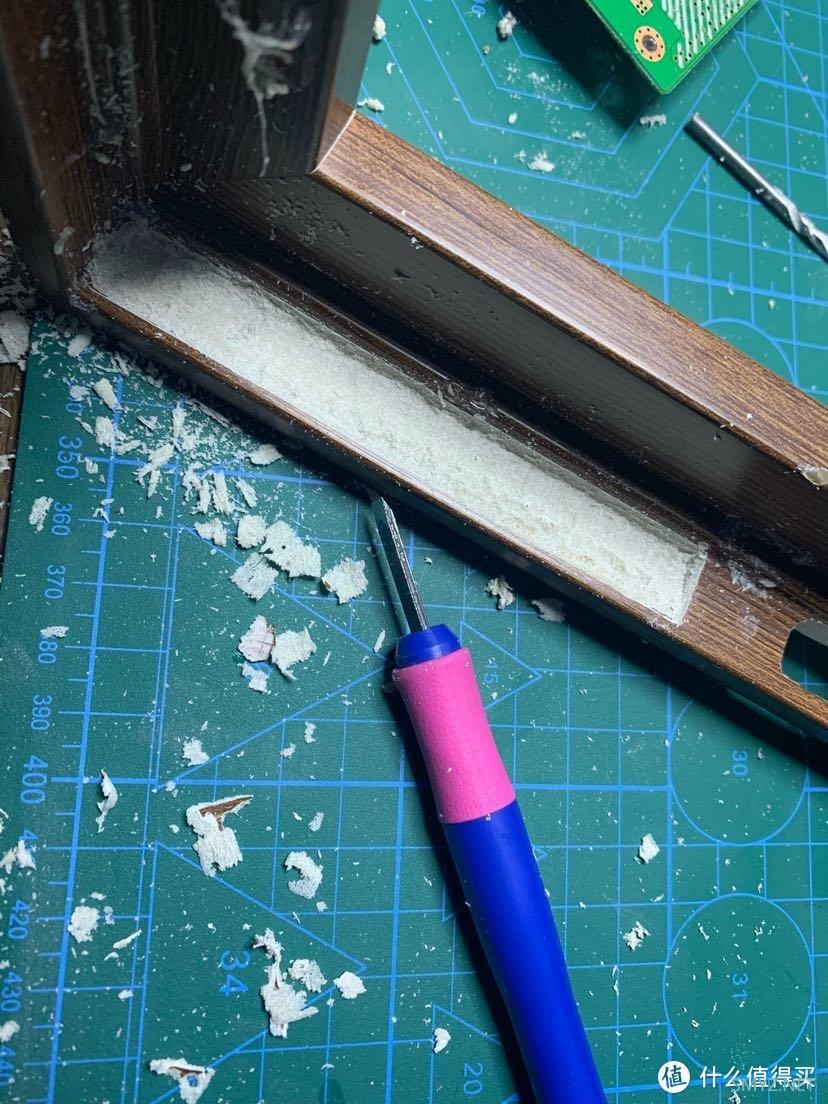

相框是塑料泡沫压的，用刻刀反而更好挖

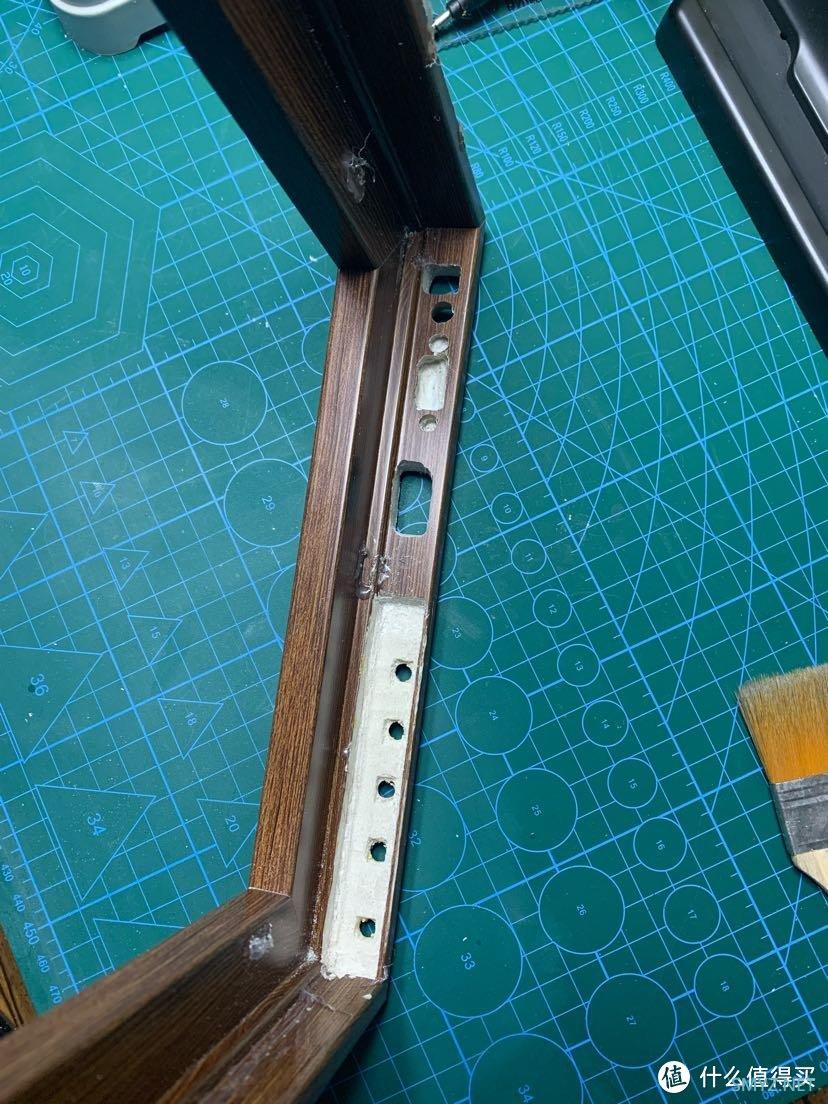

这个按键孔是最难搞定的

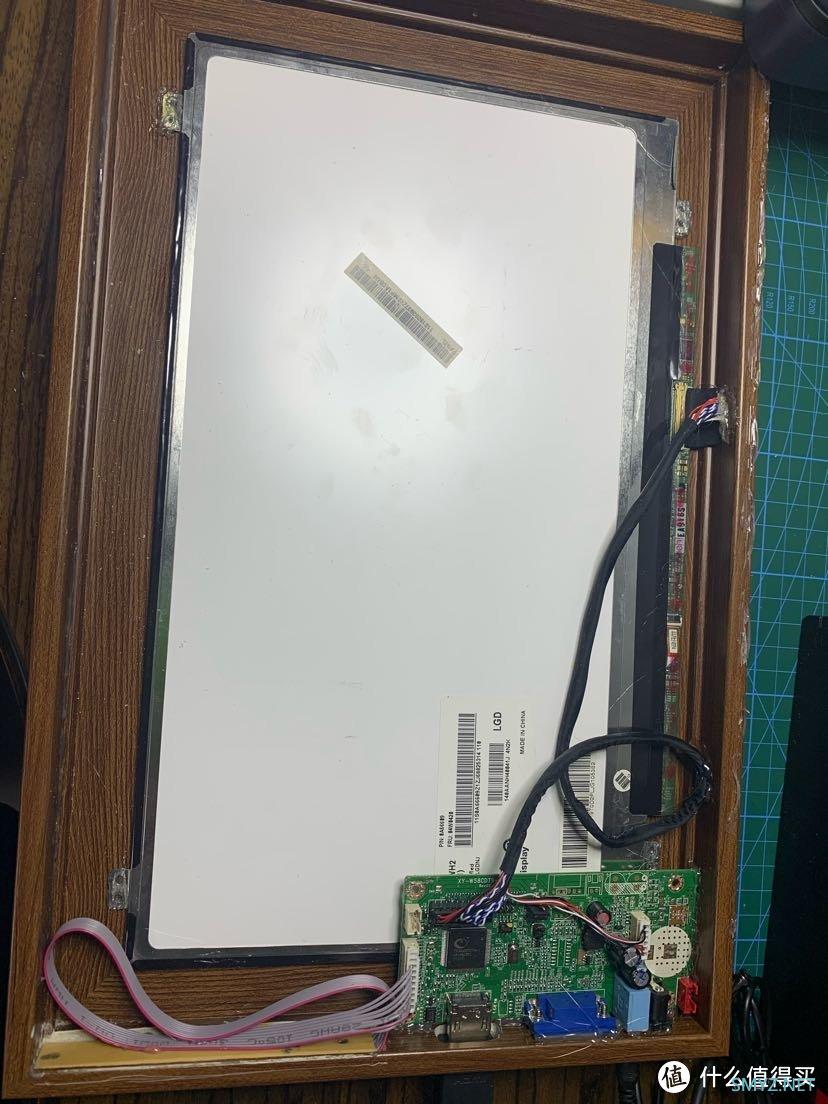

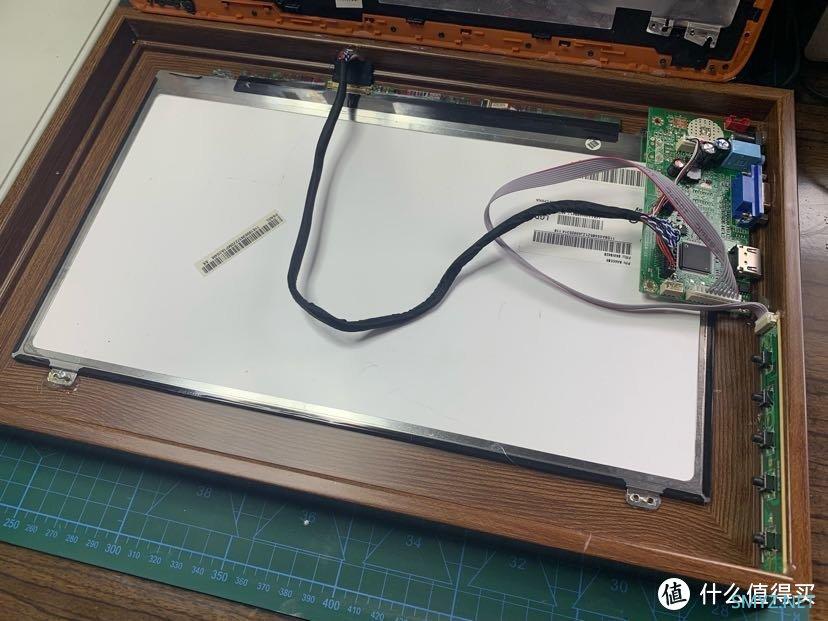

显示屏事先对好了位置，直接用热熔胶粘好了，再把驱动板固定好
固定驱动板之前先测试了一下，点亮正常再粘

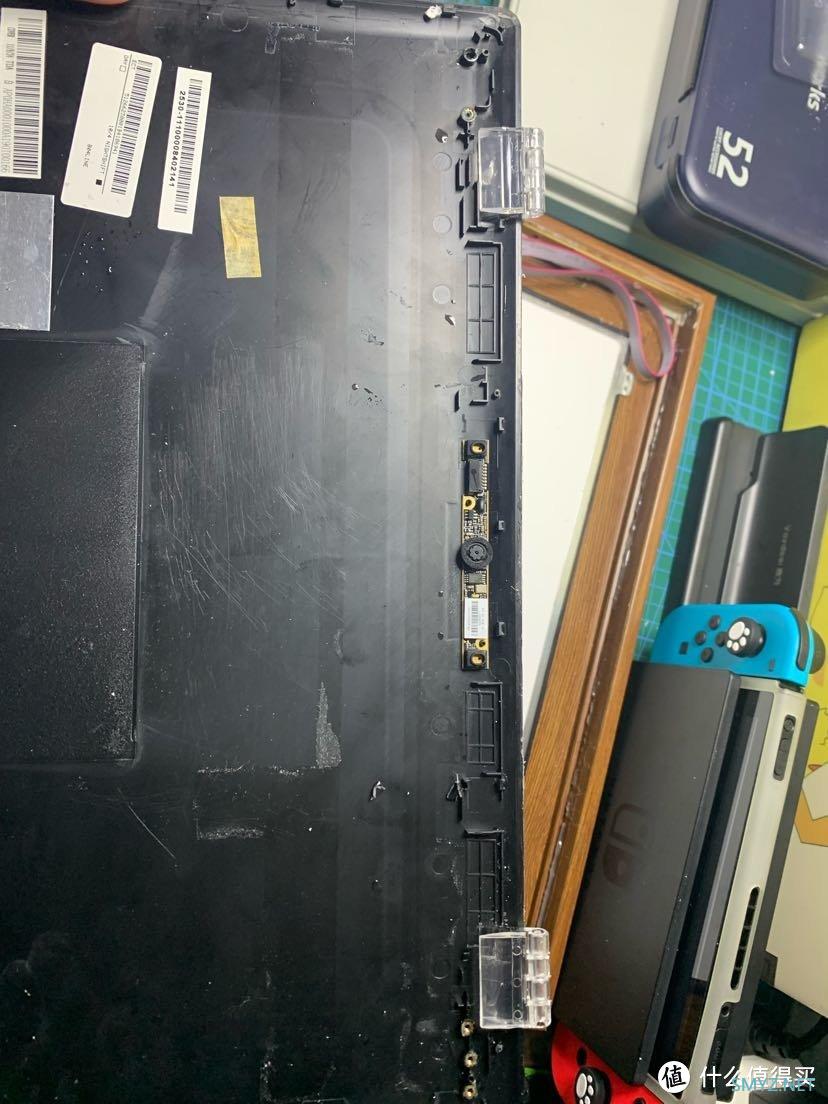

显示器的盖板做成合页，既是后盖又可以当支架
大小不一样，但能凑活

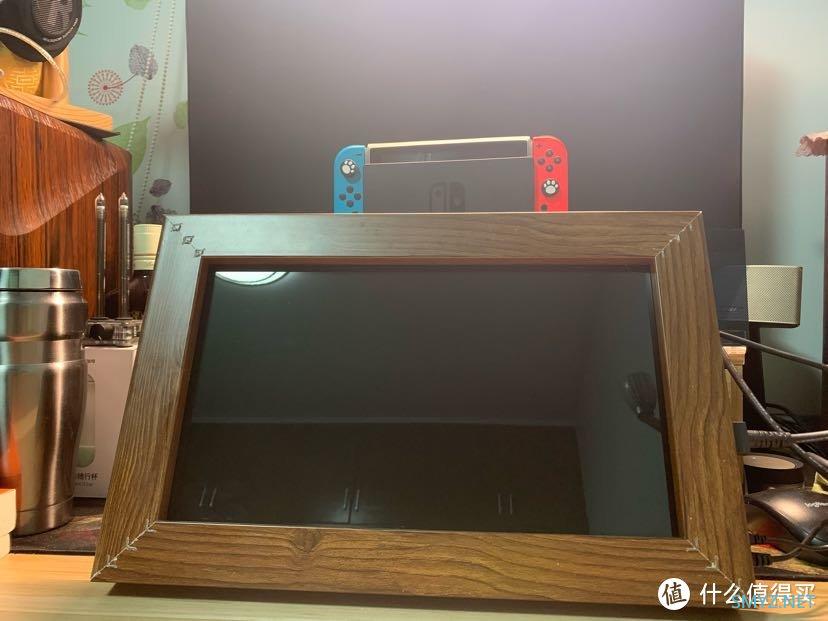

这就大功告成了，中间略去好几个小时打洞磨洞的时间

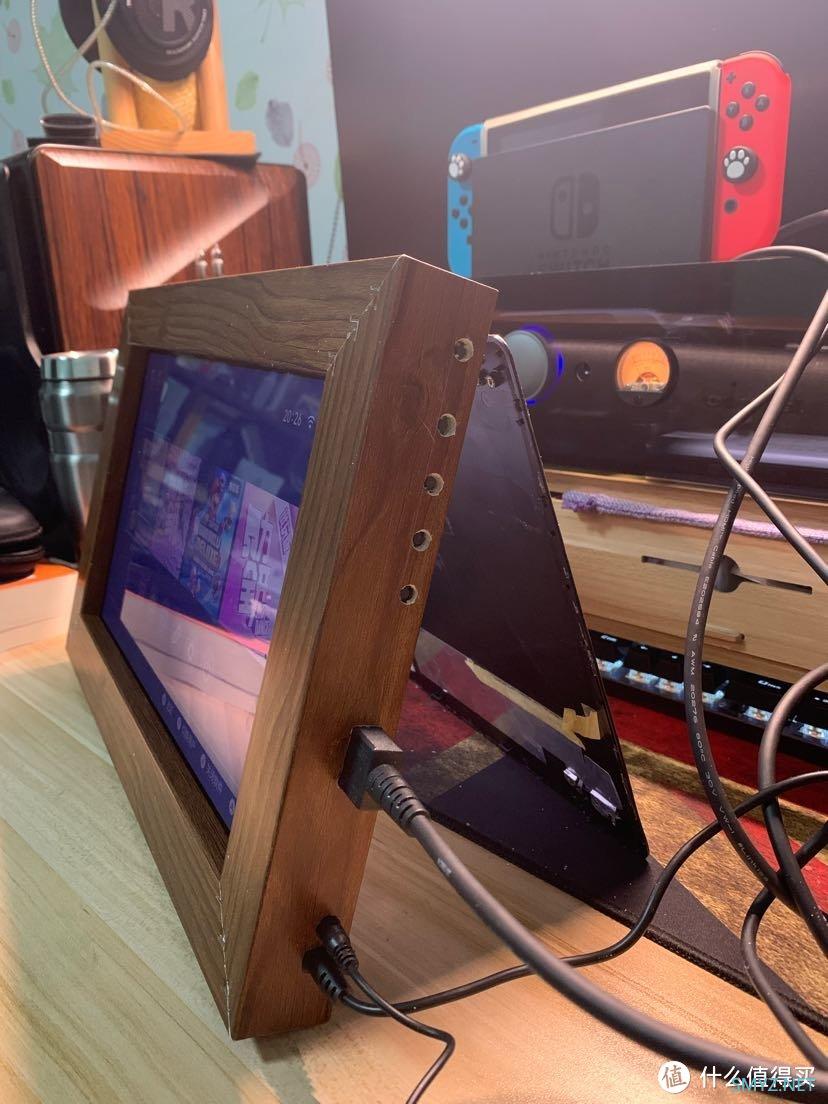

侧视图
油画框因为反过来用所以有拼接痕迹
总结：
产品特点：相框式，个人觉得更好看；采用5V转12V升压线，可以USB直接供电，充电宝实测可用，真正可移动便携；后期考虑买个无线投屏器，用闲置手机投屏，播放个幻灯片什么的，实现无线电子相册功能。
缺点：因为是油画框反过来用，所以有拼接痕迹，略遗憾。不仔细看也还行
最大缺点：还是多余产品，没什么卵用。所以就图一乐，打发时间，各位看官不要较真。
所以又是一篇流水账。
祝大家晚安。
