偶然在海鲜市场看到了低成本windows hello模块，售价大概在60左右，加上自己对widows hello一直比较好奇，就想自己做一个类似的产品。
方案对比
目前市面上常用支持windows hello的笔记本拆机摄像头来实现，常见的有两种：1种是基于戴尔电脑的方案；另一种使用惠普电脑的方案，拆机摄像头如下图所示。

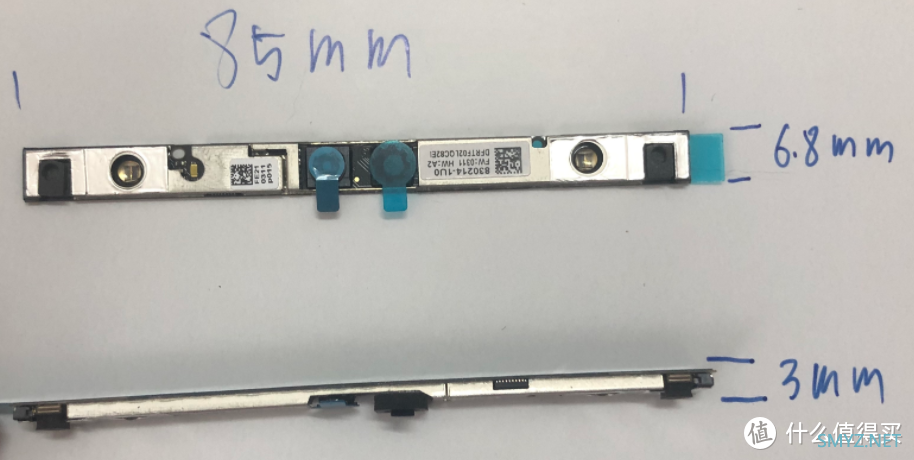

图1 戴尔拆机摄像头

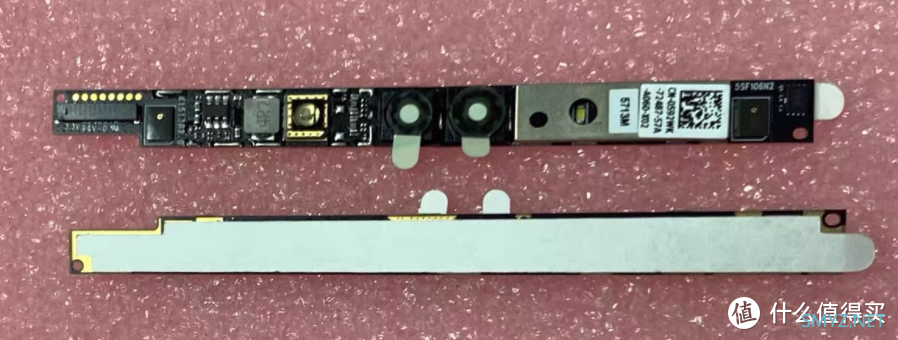

图2 惠普拆机摄像头
这两种方案站内都有使用教程：60元 用上 Windows hello 人脸_摄像头_什么值得买 (smzdm.com)，戴尔笔记本方案；59元为电脑添加人脸识别开机——Windows Hello实现指南_摄像头_什么值得买 (smzdm.com)惠普笔记本方案。上述两篇文章中介绍的都是现成的产品，而本教程教大家如何自己动手做一个。
本文使用惠普笔记本的方案，原因是这种方案比较便宜，我购买的价格是30包邮，缺点是制造起来比较麻烦，推荐购买戴尔笔记本方案（后文也有制造参考），关键字搜索“windows hello模块”或者“0jcxg0”，我购买的店铺就不贴了。
制作流程
1. 制造PCB；2. 购买元器件；
3. 焊接制造；
制作PCB

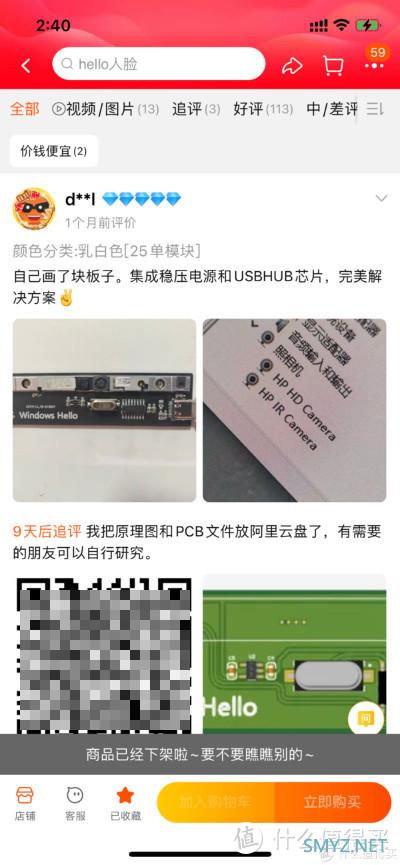

首先是分享两种别人已经开源的方案：1. Windows Hello转接板 板厚1.2mm - 立创EDA (lceda.cn)；2.windows hello - 立创EDA (lceda.cn)；方案2我首先是在淘宝购买链接评论中看到，后来发现立创eda上已经有人开源了相关方案，我使用方案2作为参考了。但是方案2有一点我不太满意，首先是我觉得pcb布的有点大，其次是虽然支持type c接口，但是type c接口引脚比较多，实际在焊接的时候不好焊，而且价格昂贵。基于此，我将type c接口改成micro usb接口，并重新将pcb进行布局，并优化了不好生产的部分。我将我修改好后的工程放在这里：windows_hello - 立创EDA (lceda.cn)（方案3）供大家参考，同时在这里感谢tb网友d**l提供的方案。同时也将卖家提供的摄像头电路链接图贴在这里，供大家参考（如果想使用type c接口，请直接使用方案2，如果想要小，则使用方案3）。
图3 文中采用的方案

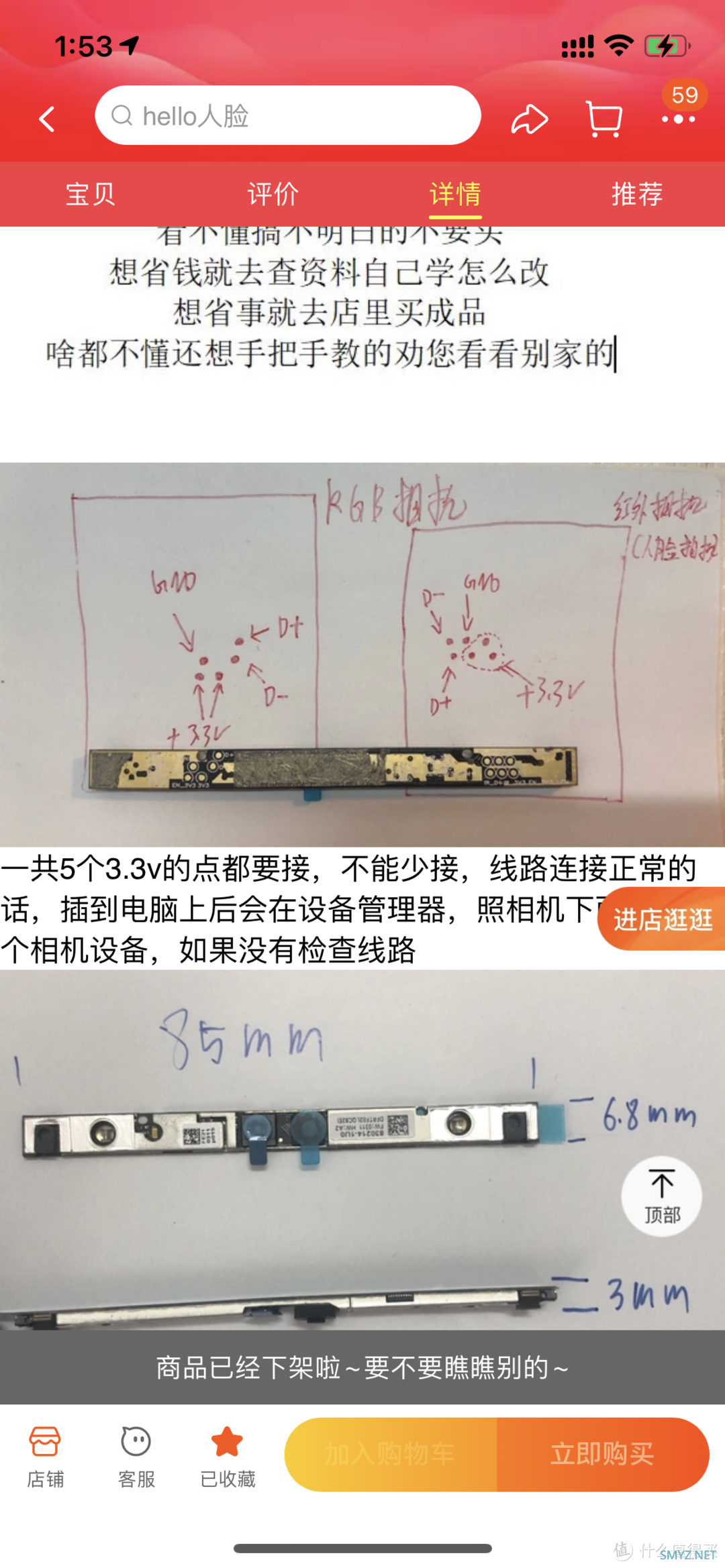

图4 惠普笔记本摄像头模块的连接图

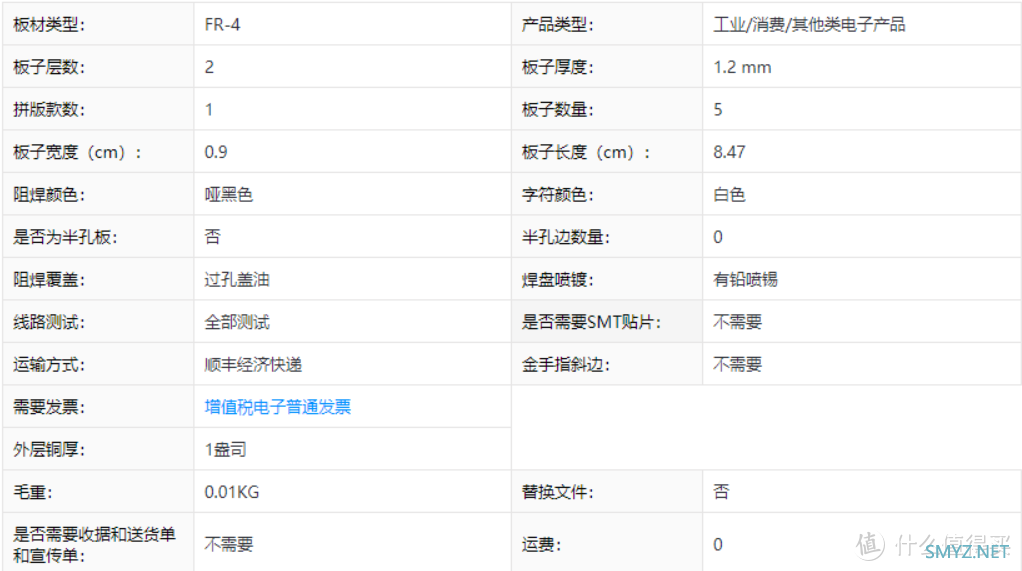

在上文方案链接中打开文件，选择PCB文件，在编辑器中打开->文件->生成PCB制造文件（gerber），这时会下载一个文件，该文件是后续在嘉立创下板的文件，下板流程可以参考PCB打样全免费！手把手教你在嘉立创0元下单_软件应用_什么值得买 (smzdm.com)。本文就不再多讲，下板参数贴一下。
图5 PCB下板参数
元器件购买

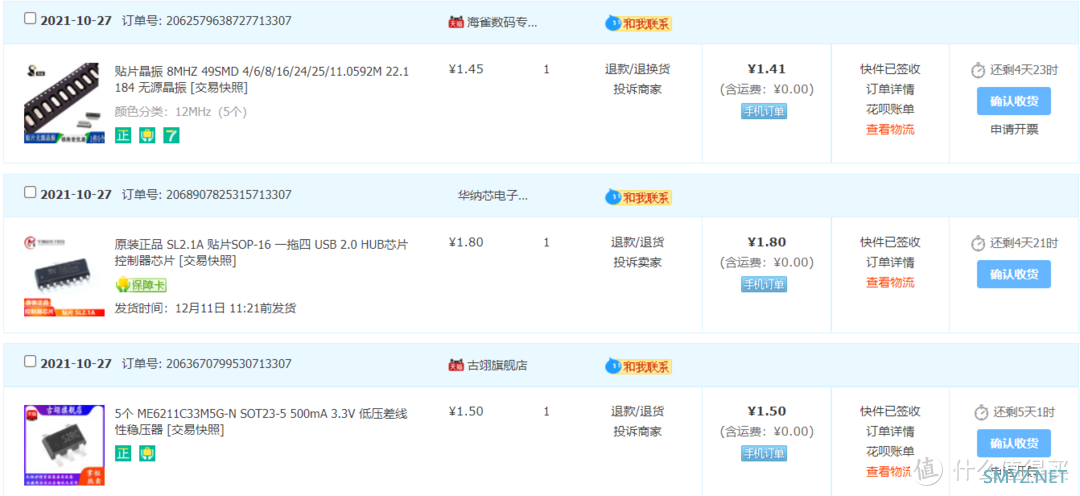

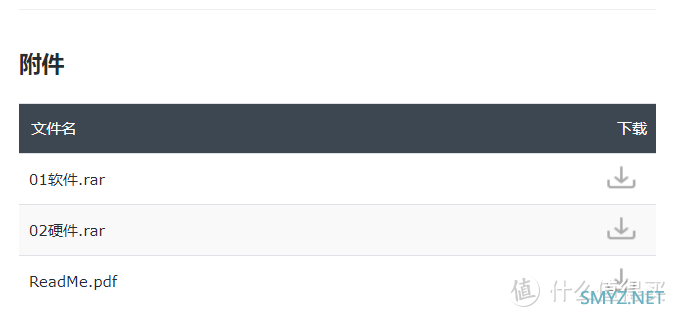

理论上为确保元器件可靠性和规范性，推荐大家去贸泽或者立创商城等平台购买元器件，但是上述平台虽然元器件不贵，但是本文中所有元器件总的加起来价格不到5元，还不够立创的邮费，所以我的元器件是直接在淘宝购买，优点是快速，价格便宜，缺点是不太可靠。贴出我的购买店铺，因为micro usb和10uf电容我本身就有，这东西也很好买，就不推荐了。具体BOM和软件资料，我分享的立创EDA链接附件里面都有。
图6 购买店铺
焊接制造

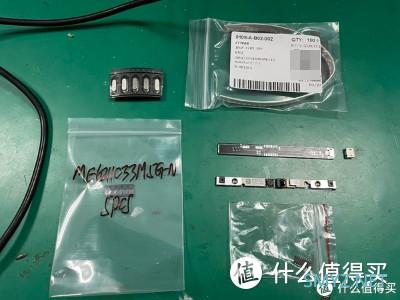

图7 所有元器件
图8 焊接好的正面

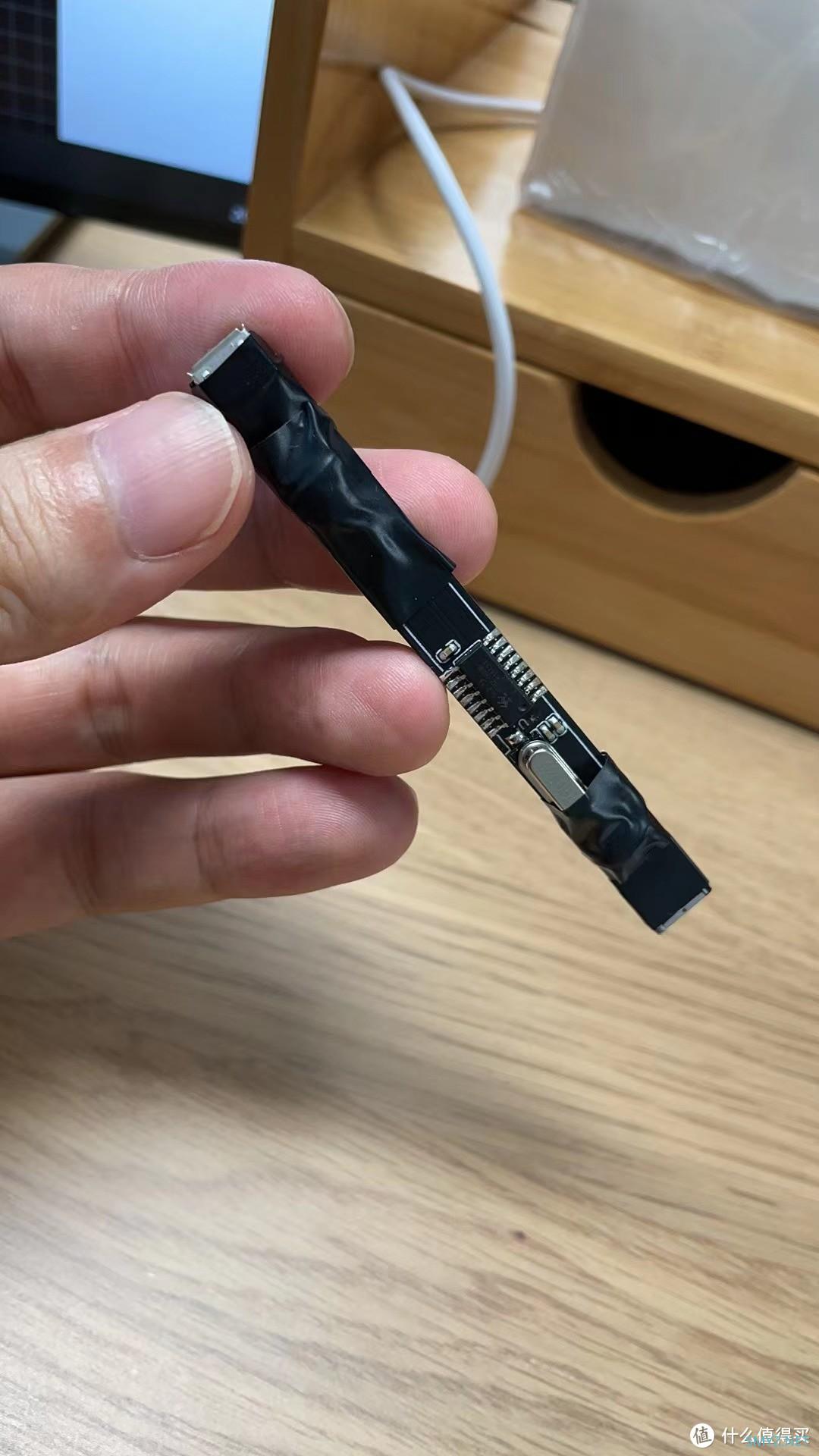

图9 焊接好后的背面
焊接好后，用micro usb线连接，并使用文档中的readme.pdf进行安装，目前驱动支持window10和11。具体安装步骤参考Readme，文档内容很详细。
图10 安装文档
总结

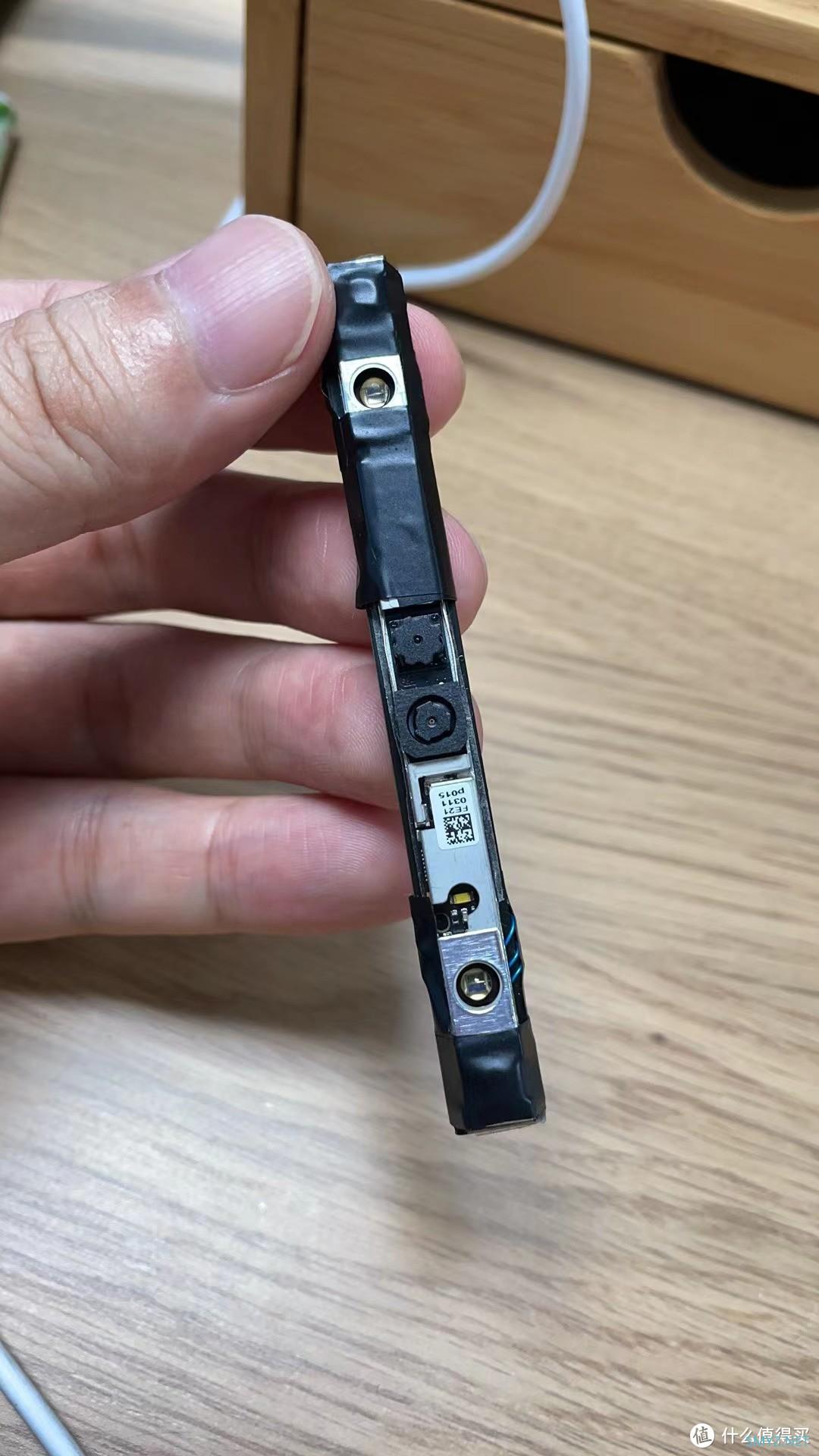

1. 大家可以看出来，我最后的成品是没有外壳的（因为我没有这方面的技能点），网上其实是有成品外壳卖的，可以自己酌情购买；2. 我自己制造的成品之所以捆着绝缘胶带是因为，我第一版pcb设计有些问题，与摄像头模组外引出的触电的孔太小，最后不太好焊接，所以我使用飞线解决。但是我公开pcb版本，修改了这部分设计，大家可以放心使用；
3. 最后的制造需要一定的焊接经验，如果没有这方面经验，可以tb或者海鲜市场购买成品，这是提高效率的小玩意，大家条件可以的话，推荐买一个，配合台式机使用，还是挺有趣的；
