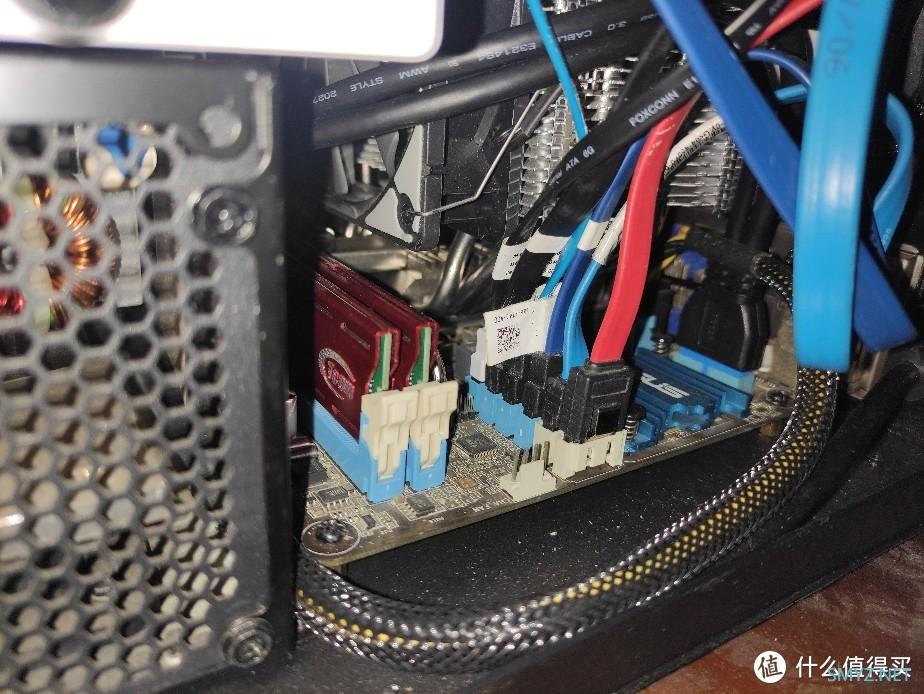

本文只是记录一下如何装满这个机箱，不涉及外观。假如想看外观，可以去看别人的开箱。主板是多年前屯的华硕p8h77-i。这个机箱只支持itx主板，6个sata口的主板比较少见。先来一个sata口特写：
这块主板cpu和pcie离的很近，做了歪脖子避让设计的高塔散热，市售只有一款，大镰刀千石船。其实1155发热不高，intel原装散热都能压住，反正这板子也不能超频。但是一为了硬盘风道，二为了颜值，我还是买了个千石船，价格都快赶上cpu了

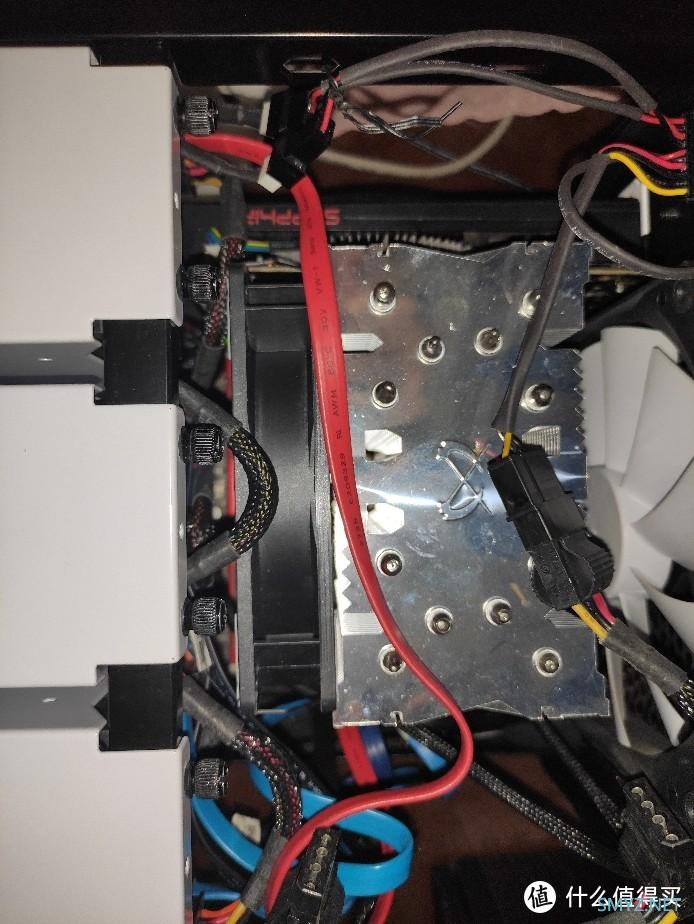

可以看到散热上机之后，跟显卡几乎0空隙。

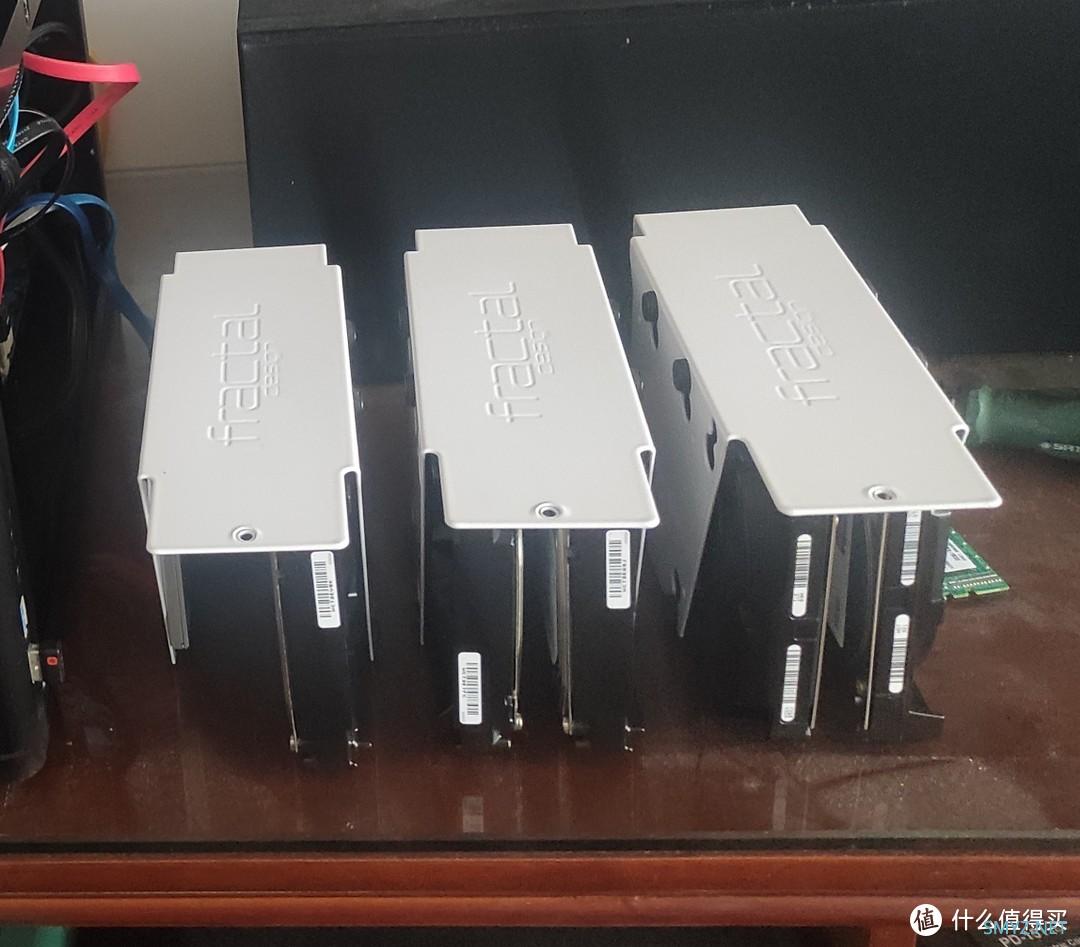

Node 304的硬盘架长这样，三个架子，每个可以面对面上2块硬盘

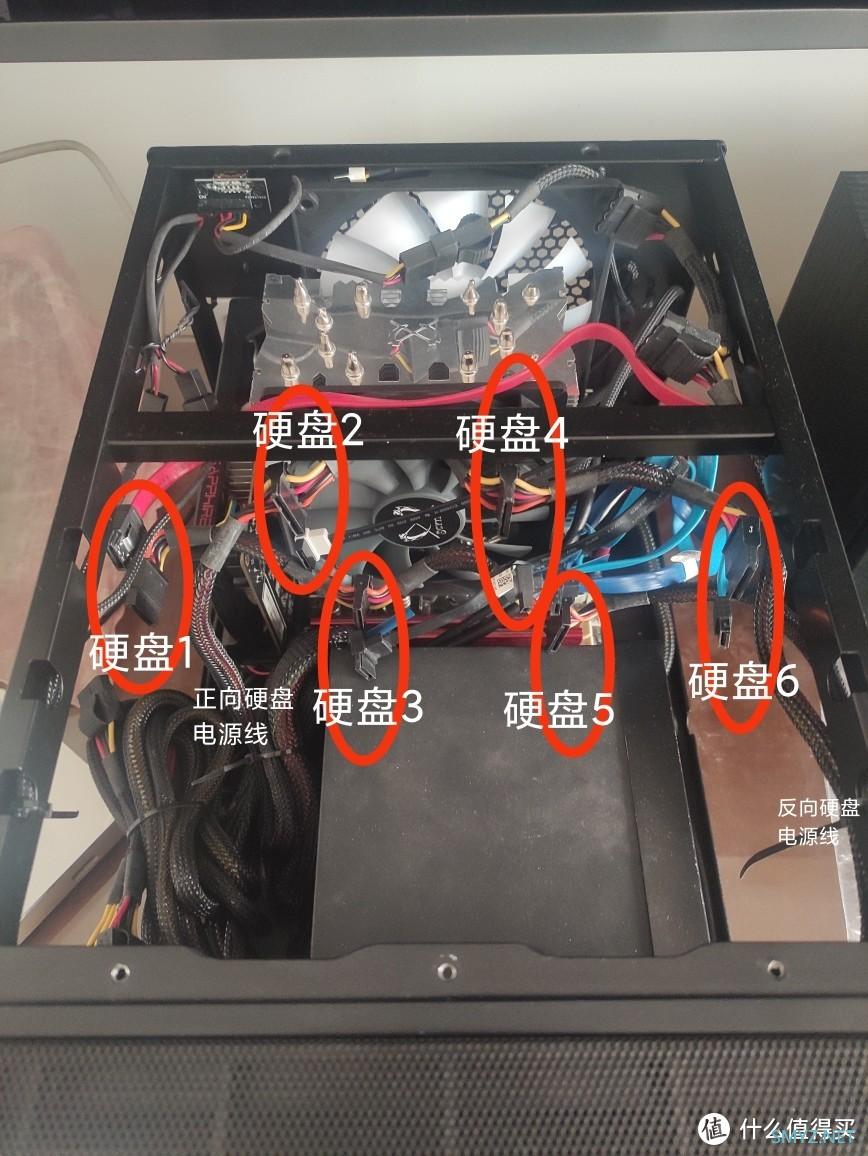

然后上一张去掉硬盘架之后的示意图：
电源是海韵的s12ii，两根sata电源线上各三个接口，其中一根从前方散热风扇空隙绕过去，接反向的3个硬盘。

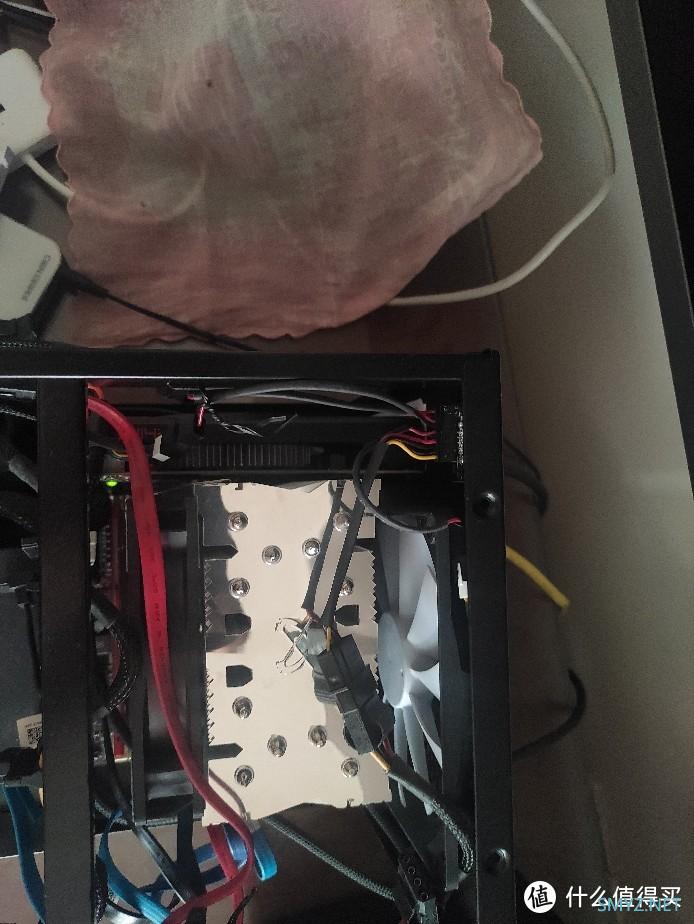

中间四个硬盘的插线口会正对千石船的风扇，我配了两根正弯头，两根反弯头的SATA线，这样线全都走一个方向，不会干涉风扇。硬盘到位之后，空隙不到1cm

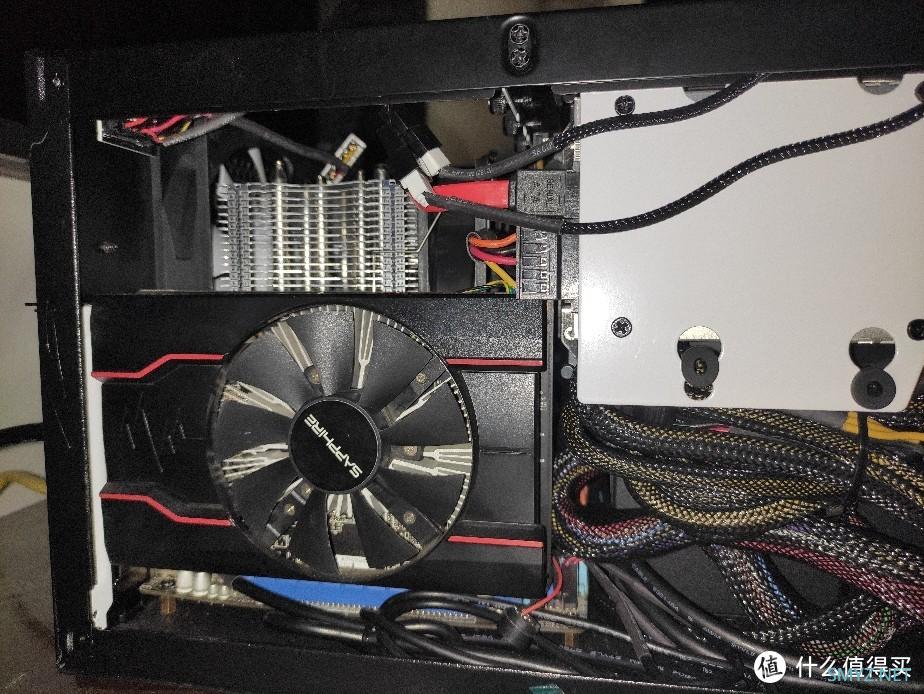

显卡长度15cm，跟最左侧硬盘位的SSD正好对住，空隙也是零。多出来的电源线就堆在显卡后方了。

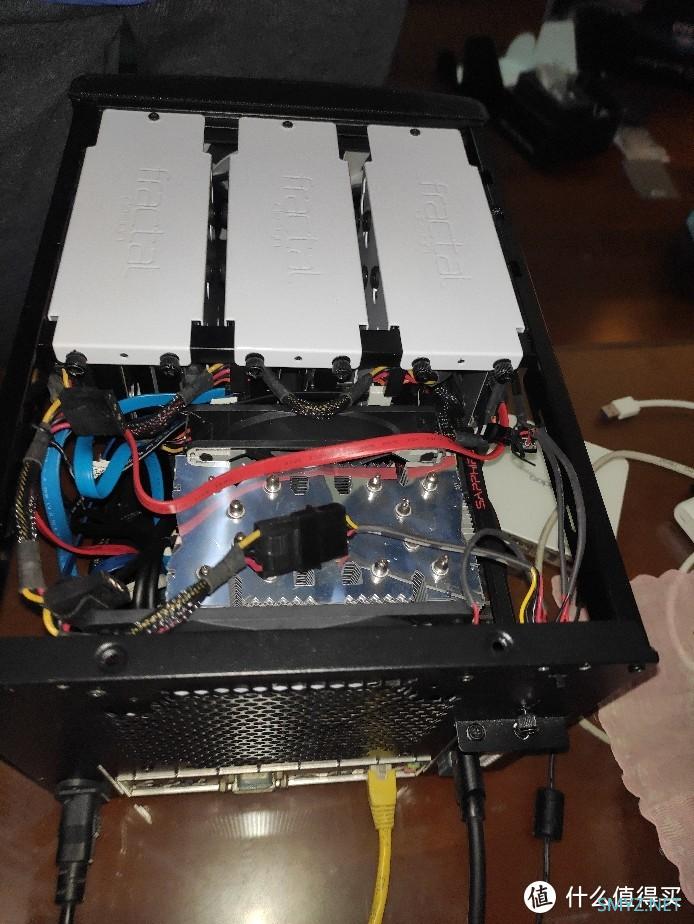

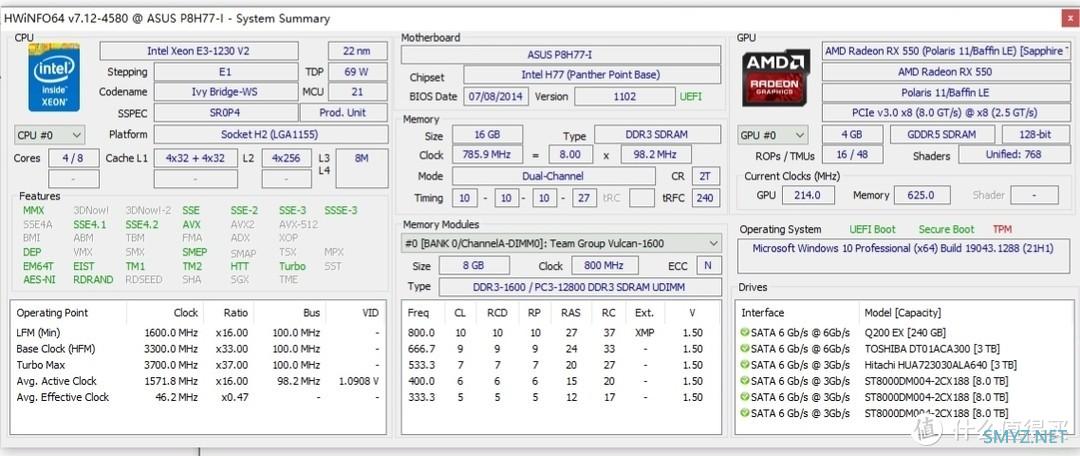

最后上配置图和完成图。风道非常好，前面板两个8cm进风，经过硬盘，千石船，后面板14cm排出。
