折腾理由
本小白逛张大妈也有两年了，一直都是浏览大神的帖子，购买一些数值友推荐的电子数码相关类的产品，顺便解决一些家庭日常生活中遇到的一些网络问题。最近结合自身的一些瞎折腾，解决了软路由从弱电箱转移到客厅电视柜布线及电信IPTV单线复用的问题，张大妈上关于电信IPTV单线复用的帖子页比比皆是，但是综合我自身的情况，比如需要将软路由有弱电箱转移到客厅电视柜的需求结合起来的帖子好像是没有的，今天就将折腾的全过程写下来供各位有需求的值友参考。

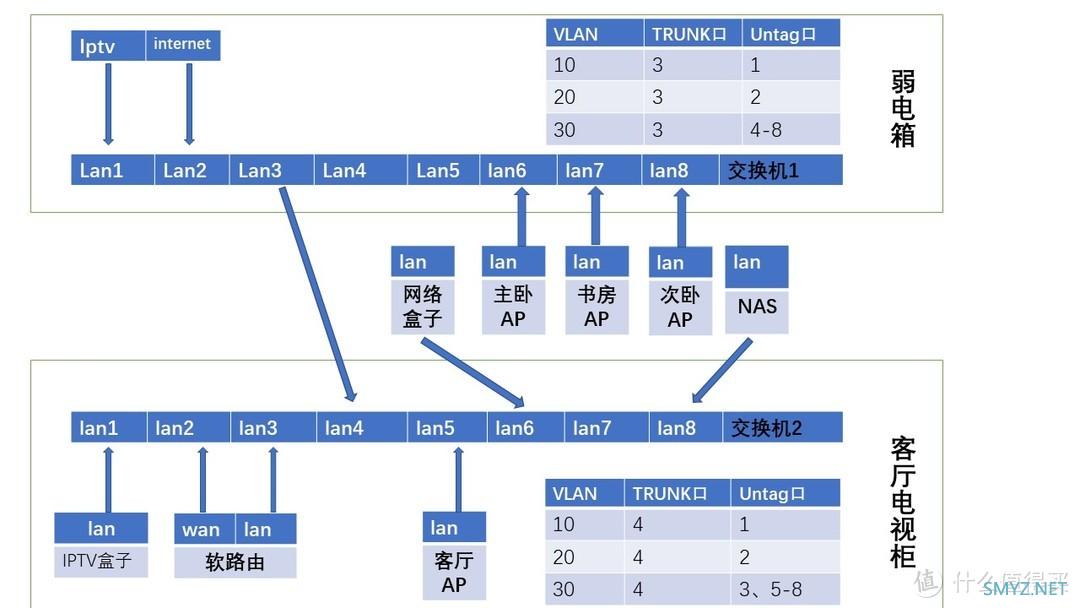

最终家庭网络拓扑图展示
自己用PPT做的一个家庭网络拓扑图，请值友们多海涵
折腾过程
1、原来的网络拓扑结构我就简单叙述一下吧，偷懒就不做PPT了（上面的PPT图我做了一个多小时
） 。光纤---光猫---软路由---交换机---各房间AP及NAS等设备。我相信大部分人的家庭网络是这么一个结构，其他季节还好，但是一到夏季弱电箱由于是密闭空间导致通风透气效果不好，里面的光猫、交换机、软路由温度都很高。另外就是装修的时候家里网线是预埋的6类线，但是弱电箱到客厅只预留的一根网线（装修的时候没逛过张大妈，不知道要多预留网线
），上网及看电信IPTV需要两根网线。以上这些因素就是导致本次折腾的直（zui）接（kui）原（huo）因（shou）。
2、需要另购的商品主要就是两台带网管功能的交换机，我用的是TP及水星的8口交换机各一台，具体值友自己去搜索吧。
3、其实这次折腾最核心的内容就是网管交换机的VLAN及PID设置。简单的交换机VLAN功能及设置我贴个地址大家可以看下https://www.bilibili.com/video/BV1B7411E7sK。
4、我自己的交换机设置就截图说话:

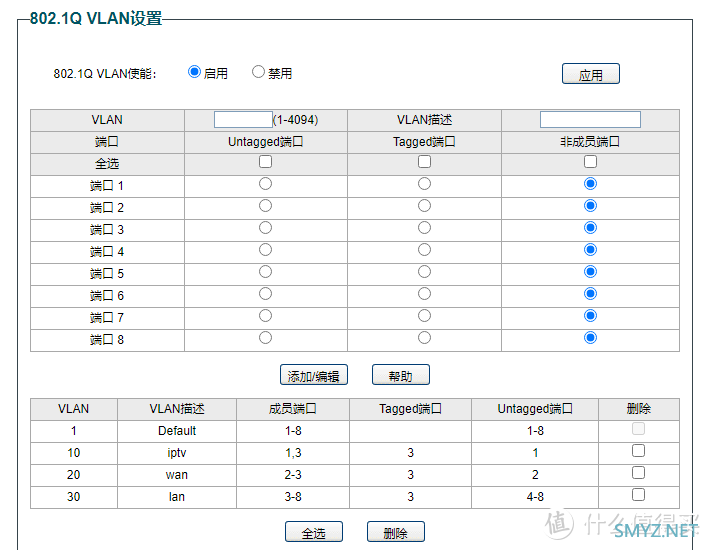

弱电箱交换机VLAN设置图

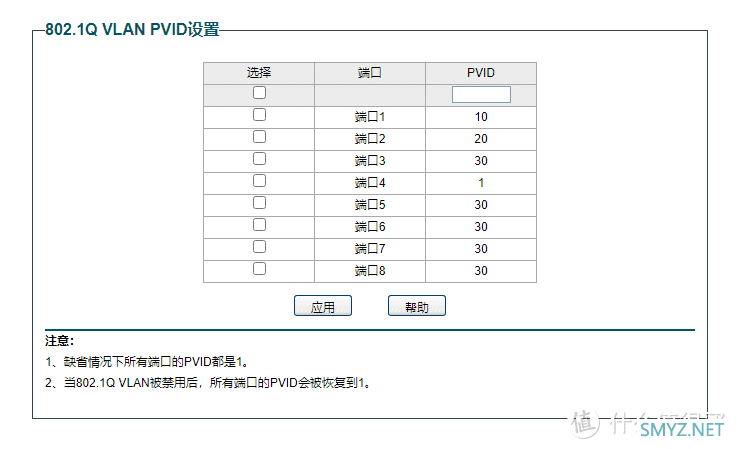

弱电箱交换机PVID设置图
客厅交换机VLAN设置图
客厅交换机PVID设置图
5、接线参考第一张图片接法，软路由设置、光猫设置不在本文折腾范围，张大妈上有很多文章已经说的很详细了，我也不班门弄斧了。
总结
第一次写文章，累死了，就酱吧@#$%^&*
祝各位值友七夕快乐！！！
