最近充电头网拿到了WINGO TIMES万国时代一款三合一无线充电器F6，该产品由万国时代科技（深圳）集团有限公司设计。产品物如其名，机身集成了手机、耳机和手表无线充电器三个功能，最大输出功率分别是15W、5W和3W，可满足苹果全家桶同时进行无线充电的需求。下面我们就对这款产品进行详细拆解，看看其设计做工如何。一、万国时代三合一无线充电器外观
包装盒正面右侧印有无线充使用场景图，左侧是产品品牌和三大特性标识，下方是品牌商的基本信息。

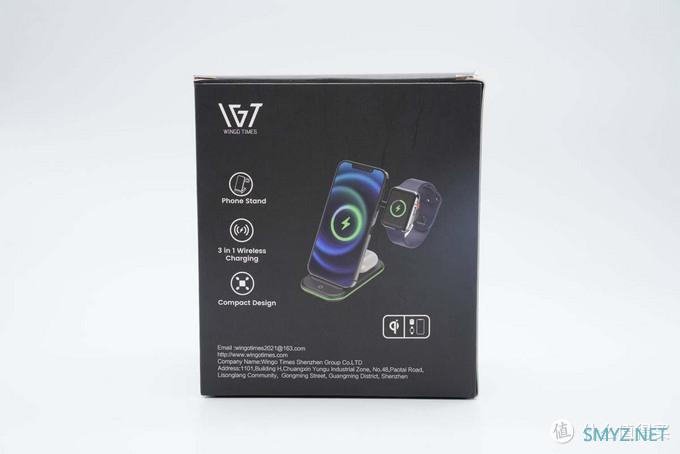

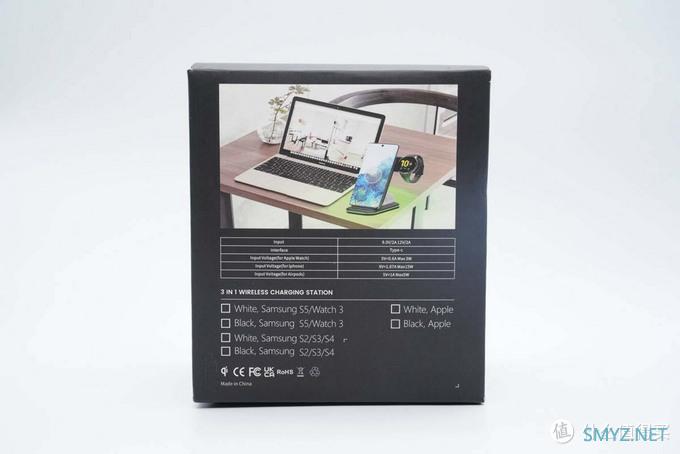

背面印有使用场景图和参数、认证等信息。

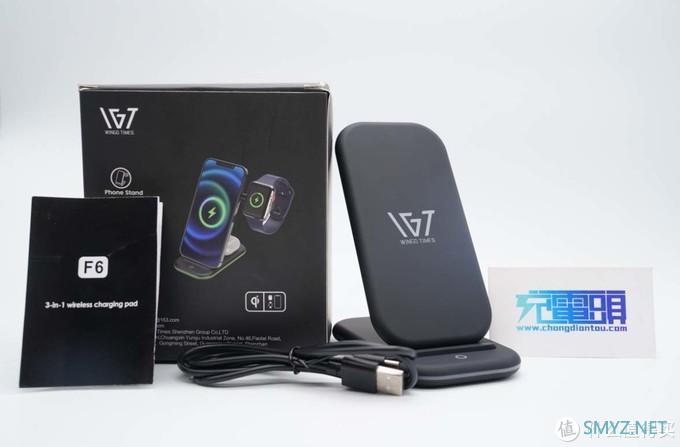

包装内含无线充、数据线和使用说明书。
附带的线缆是A to C线。

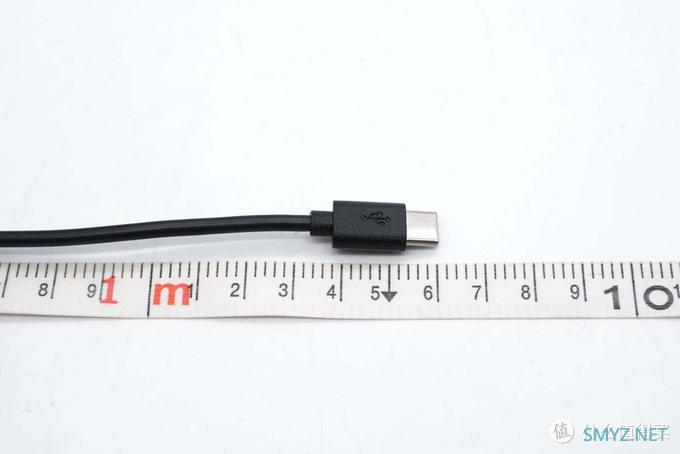

长约106cm。

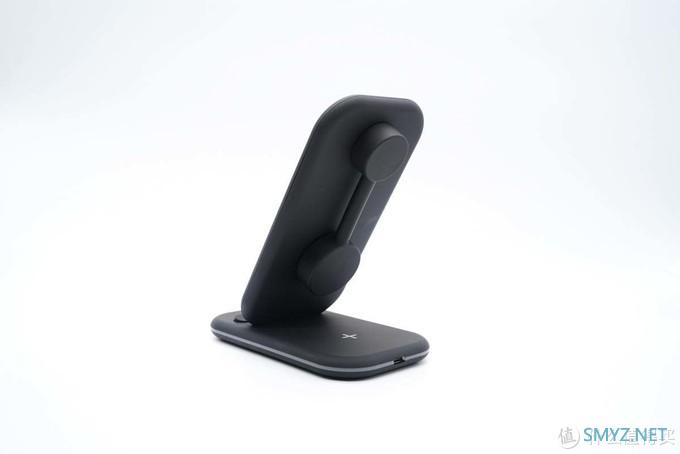

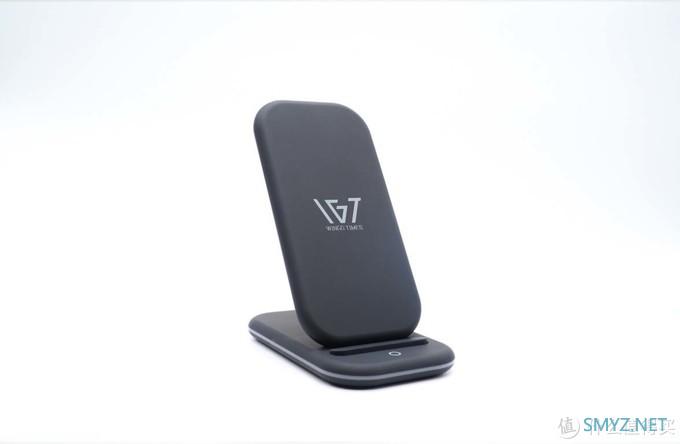

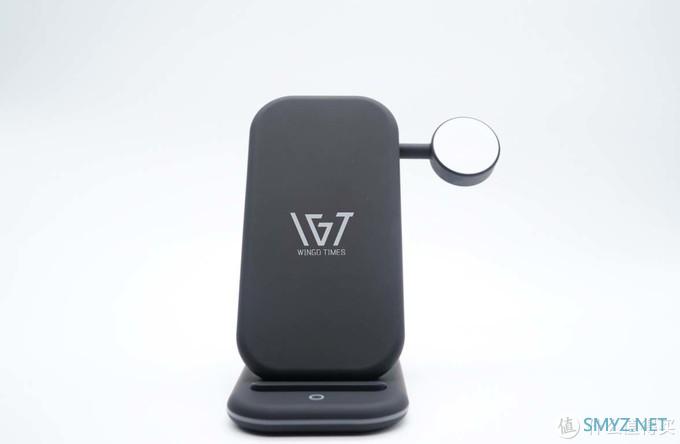

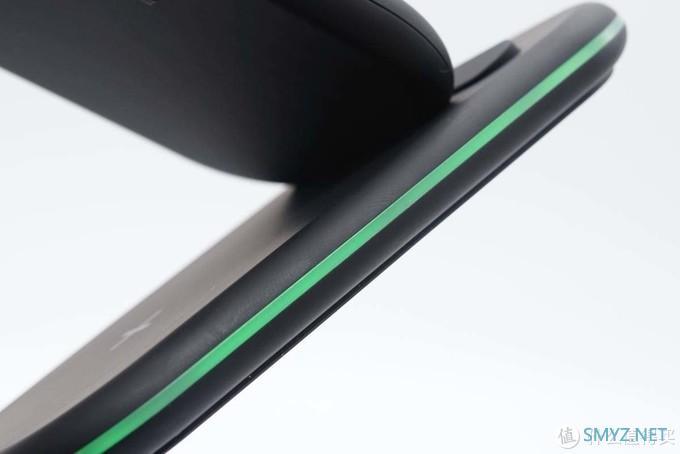

这款三合一无线充由底板、手机支撑板以及可旋转手表无线充模块三部分组成，机身壳表面哑光，边角圆润，底板边缘设有导光圈。
手表无线充模块隐藏在手机支撑板背面。
手表无线充平时不用时可隐藏起来节省空间，使用时旋转取出即可，十分灵活。

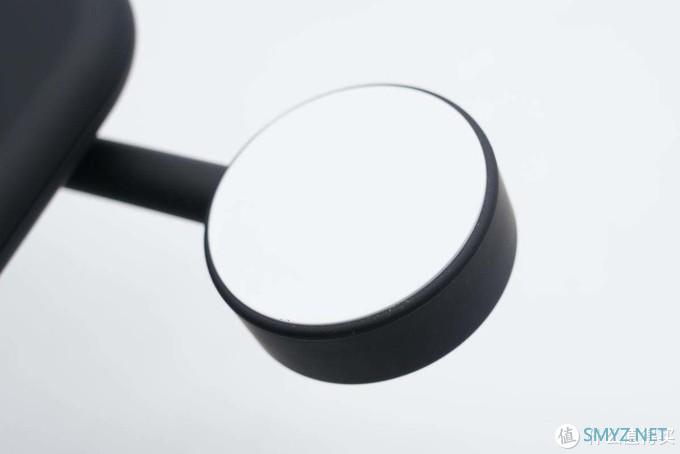

手表无线充特写，顶部是白色塑料板。

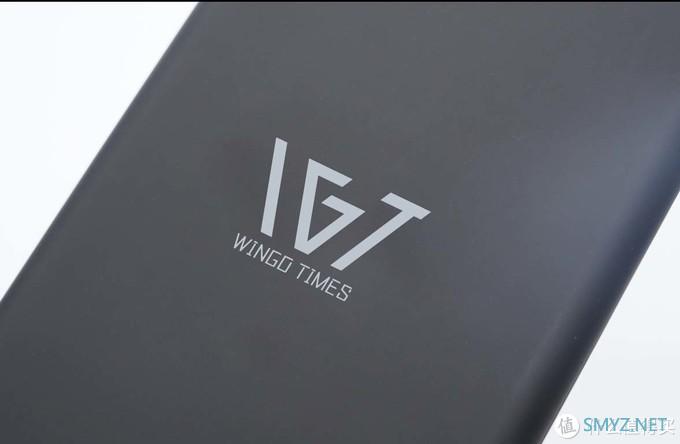

手机支撑板中心印有万国时代的品牌logo。
底部有一块防滑垫，外高里低，保护手机防滑落。

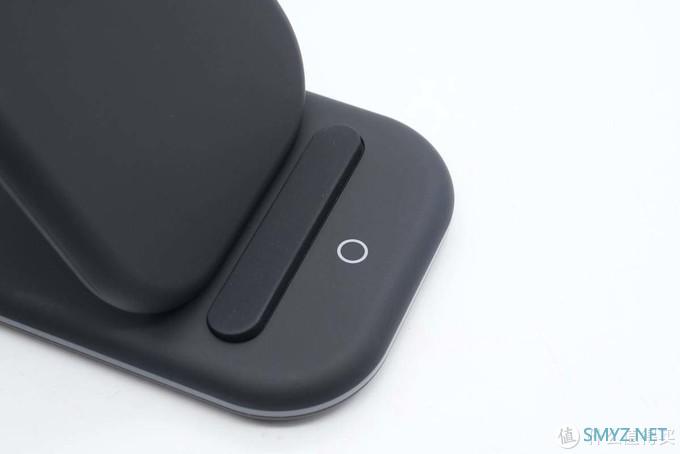

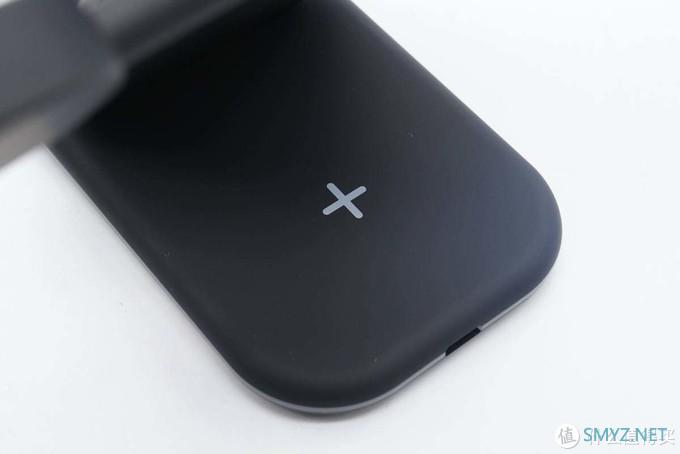

底板“十”字标识处是耳机无线充区域。
无线充采用USB-C输入接口，黑色胶芯不露铜。

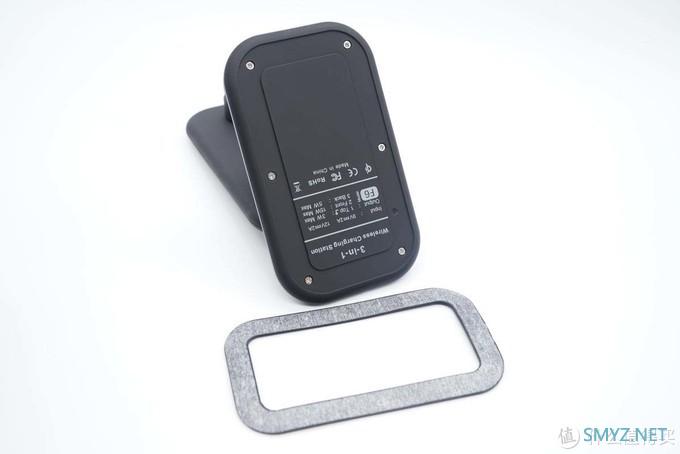

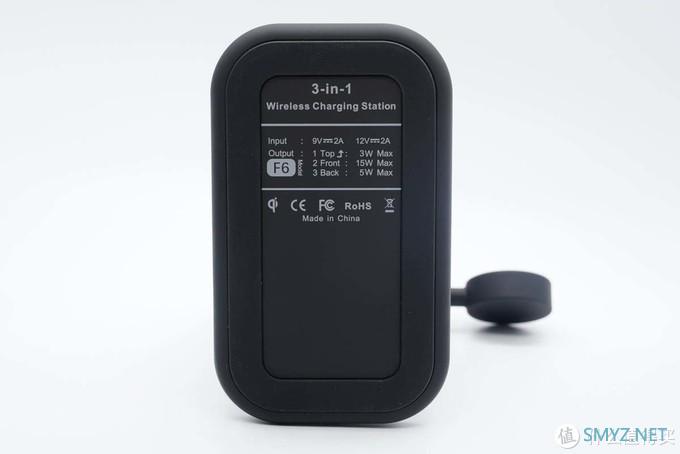

底部贴有防滑胶圈，机身壳上印有无线充参数
型号：F6
输入：9V2A、12V2A
输出：
手表：3W Max
手机：15W Max
耳机：5W MAX
制造商：万国时代科技（深圳）集团有限公司
产品已经通过了qi、CE、FCC和RoHS认证。
接通电源，灯圈亮绿光。

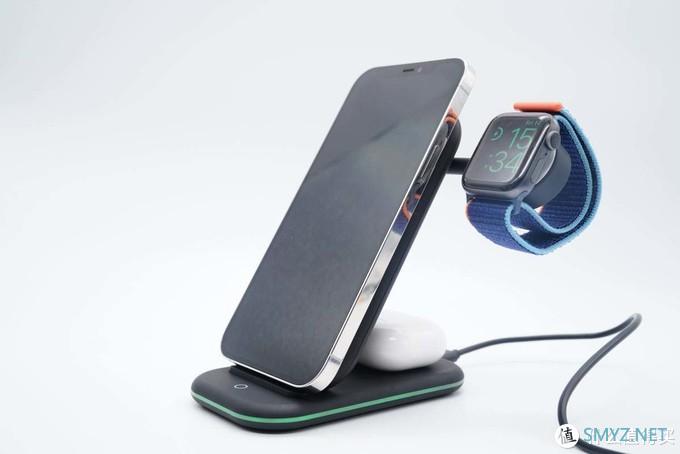

苹果全家桶使用场景一览。
二、万国时代三合一无线充电器拆解
将底部防滑胶圈撕掉，采用6颗小螺丝对底部机身壳进行封装。
拆掉螺丝即可将机身壳打开。

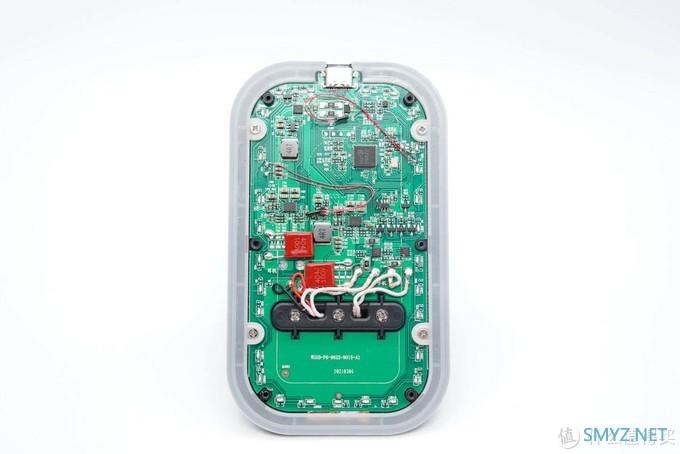

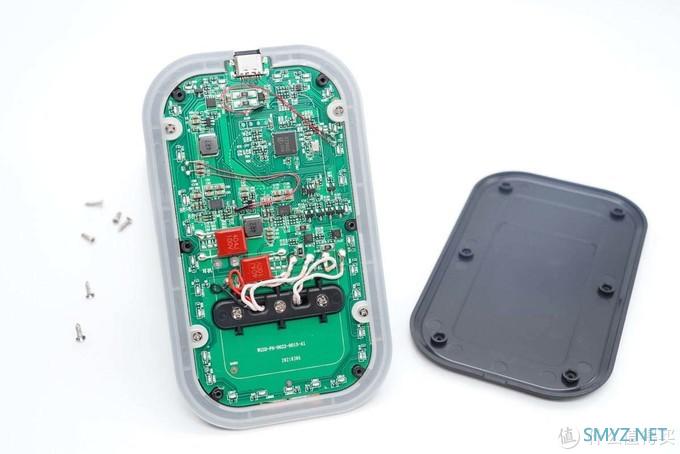

PCB板、导光圈使用螺丝和固定柱进行固定，手机无线充电板也是使用三颗螺丝连接固定，三组无线充电线圈焊接在镂空槽旁边。

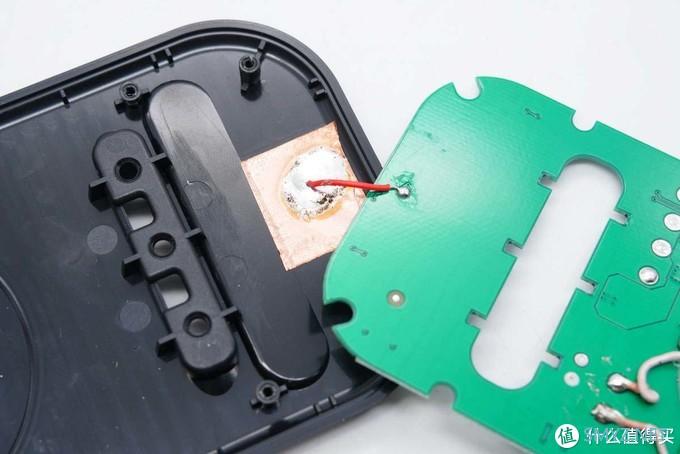

触摸铜箔和主板采用导线连接，用于控制LED指示灯。

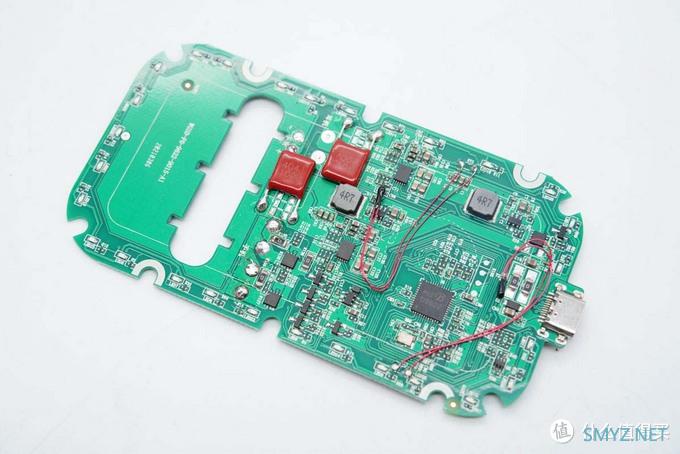

PCB板正面一览，设有两颗热敏电阻进行温度监控，板子边缘布满了LED灯。
背面连接耳机无线充电线圈。

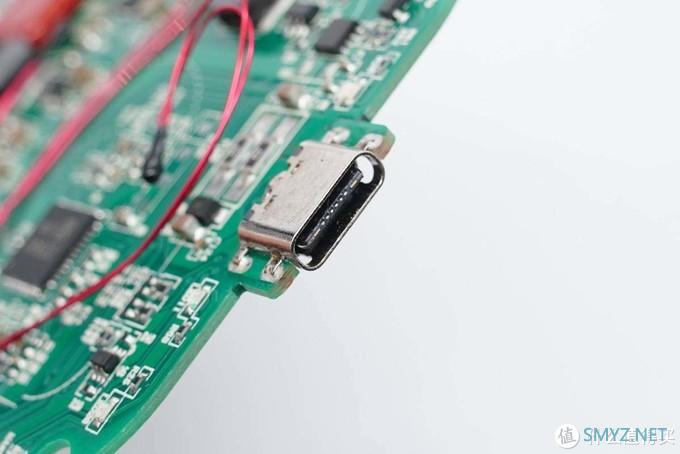

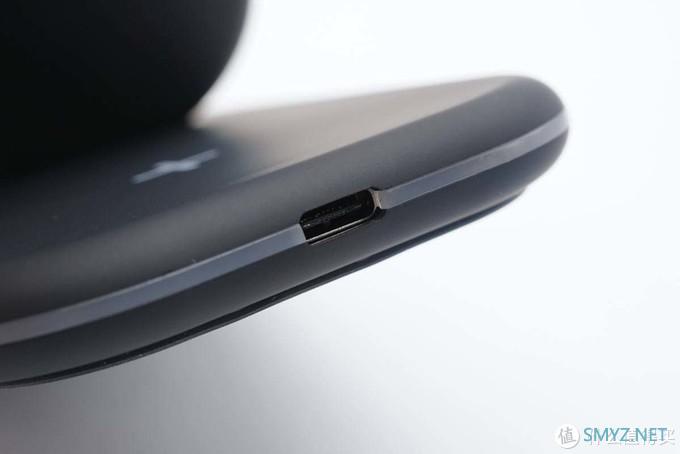

USB-C母座特写，沉板过孔焊接。

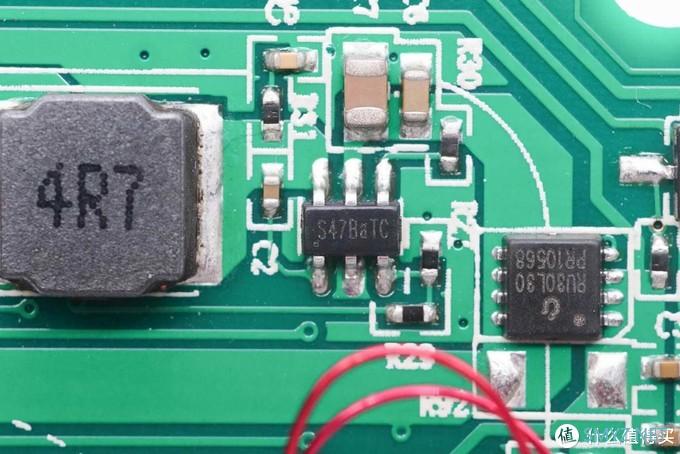

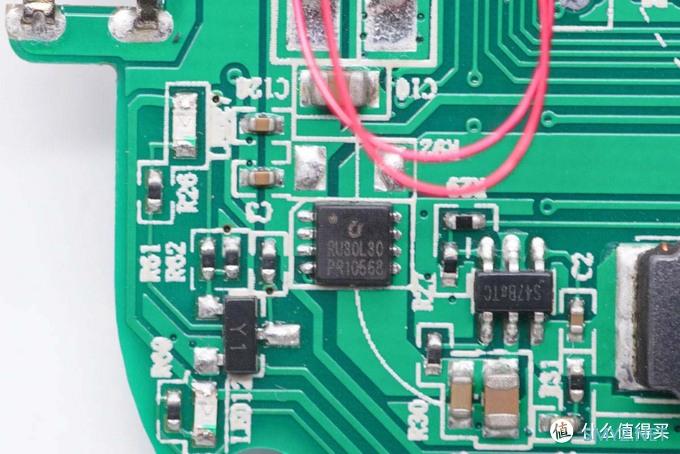

输入保护管采用锐骏RU30L30M，耐压30V，PDFN3333封装。

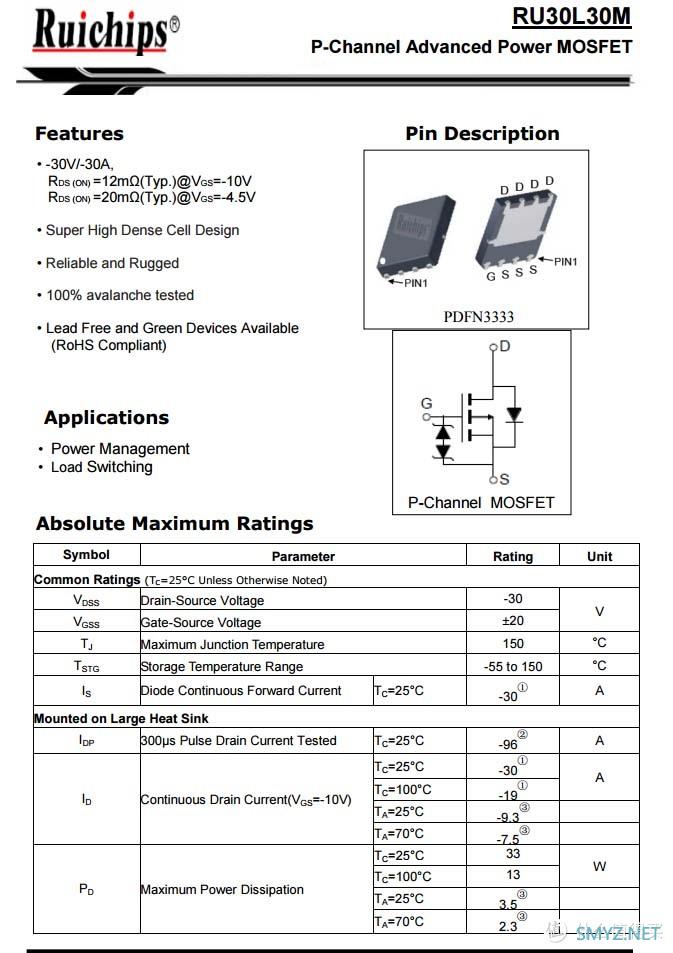

锐骏RU30L30M资料信息。

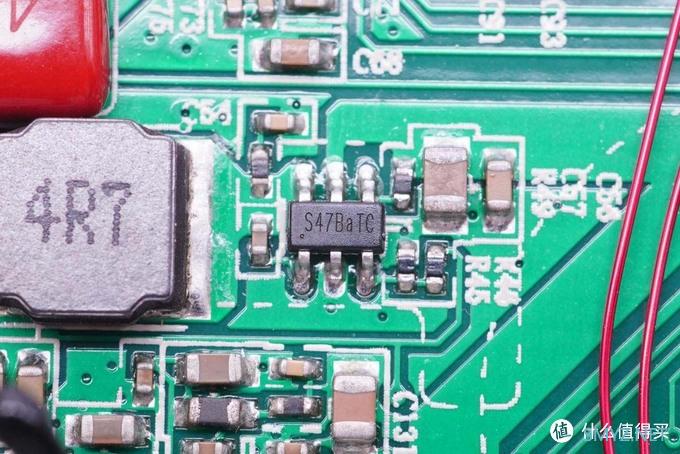

一颗降压转换器，降压为耳机和手机无线充电路供电。

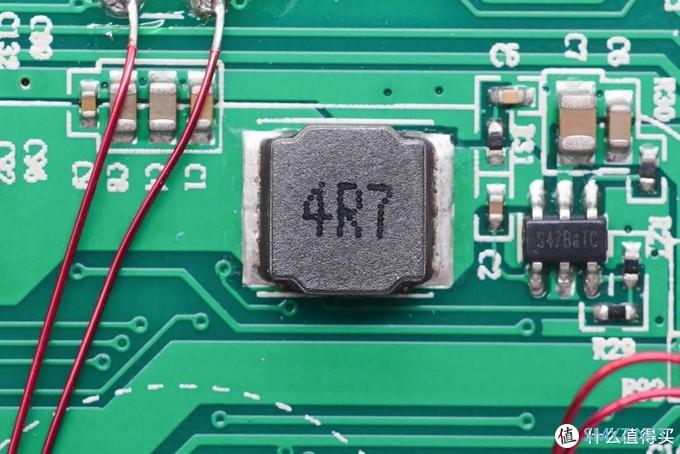

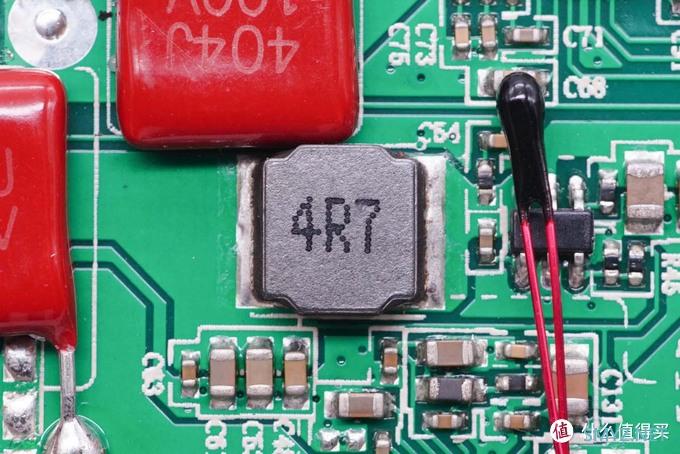

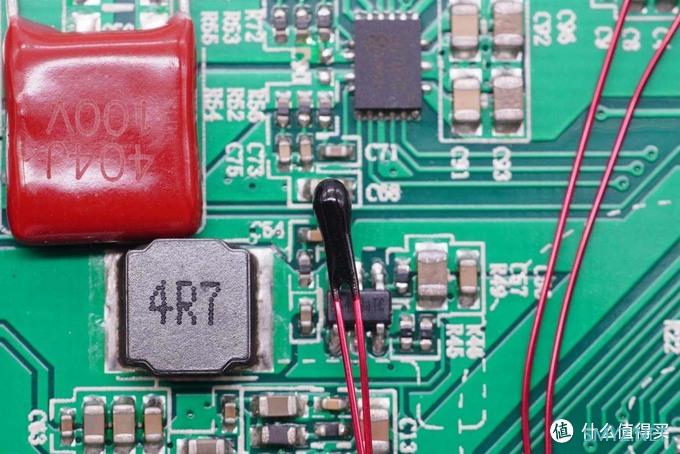

4R7降压电感特写。
热敏电阻特写。

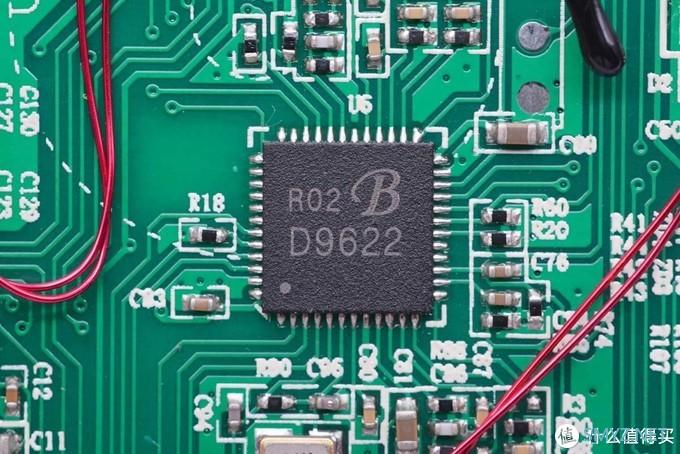

手机和耳机无线充主控芯片采用贝兰德D9622，这是一款全同步数字解调无线充TX芯片，其具有如下特点：
1、 集成PD3.0（PPS）/QC3.0/AFC快充协议，支持苹果/三星全系列PD/QC快充头
2、自适应输入电压，不挑适配器
3、集成100MHz主频 32bit ARM处理器，PWM频率高至200MHz，业界最顶级的处理器
4、丰富的内存及引脚资源，满足各种定制化需求
5、支持USB在线更新Firmware，无需专用烧录器
6、多通道全同步数字解调，特有的Wave-Monitor技术，保证通讯可靠性
7、支持MP-A11/MP-A2/A28/A11等WPC 标准Type架构

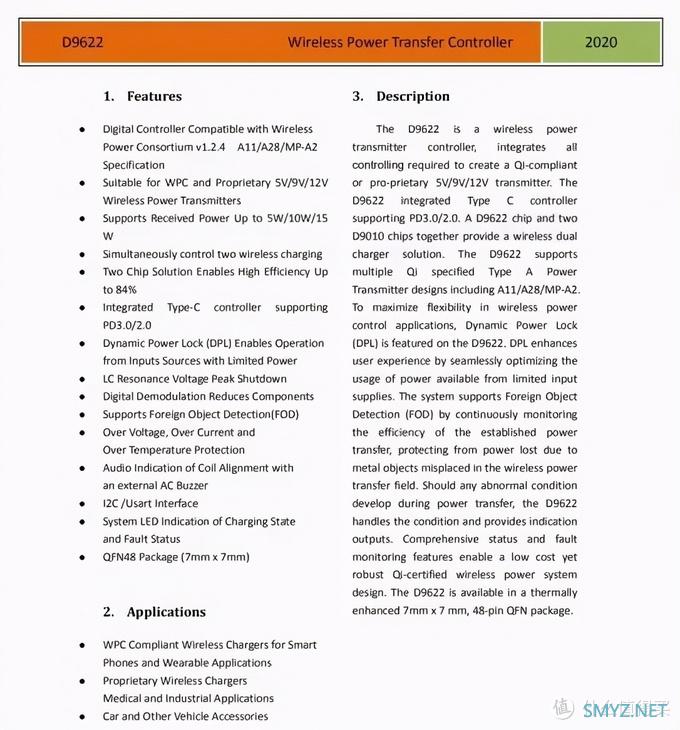

贝兰德D9622详细规格资料。

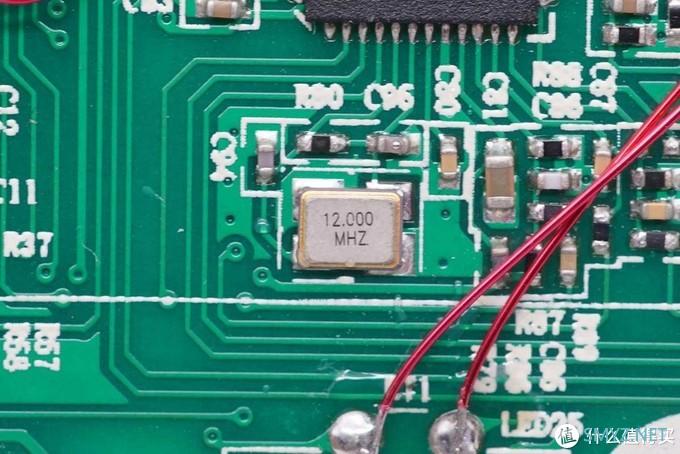

12.000MHz无源晶振，为主控芯片提供时钟。

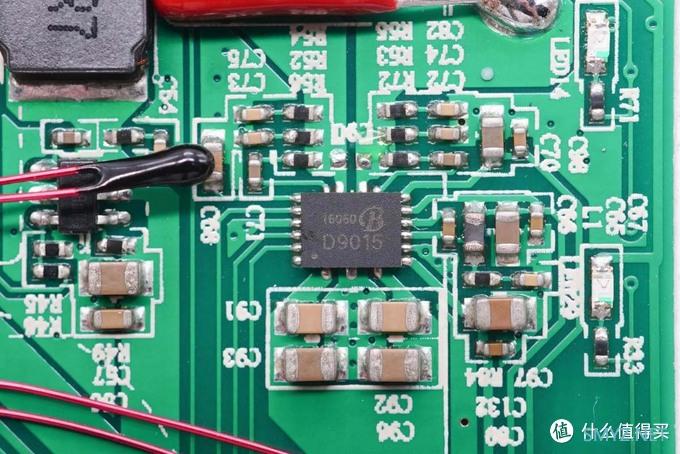

耳机无线充电输出PowerStage芯片来自贝兰德，型号D9015。该芯片内置全桥功率级，最高输出功率10W，集成5V同步整流降压转换器，3.3V LDO，可以为控制器和其他外部设备供电。
内置2%高精度的输入电流检测，用于异物检测和解调，支持过流保护和热关断，对PCB布线友好，采用3*4mm QFN19L 封装。D9015集成功率级可以提供5V供电，减少外围元件数量，提供更多功能。

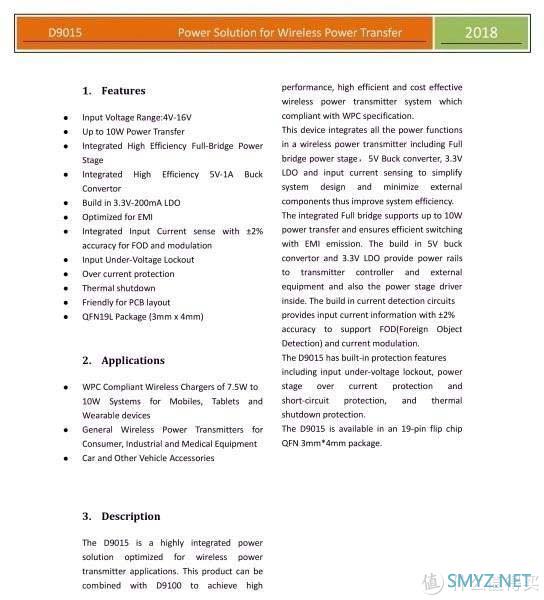

贝兰德D9015详细规格资料。

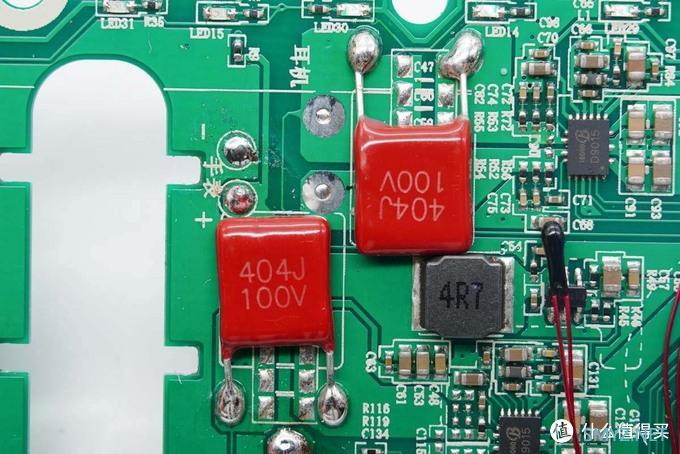

两颗谐振电容404J 100V，分别用于耳机和手机无线充电路。

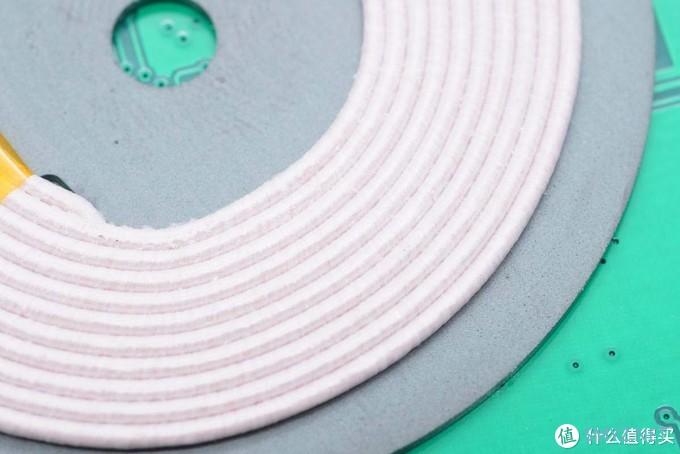

耳机无线充电线圈特写，绕制紧密。

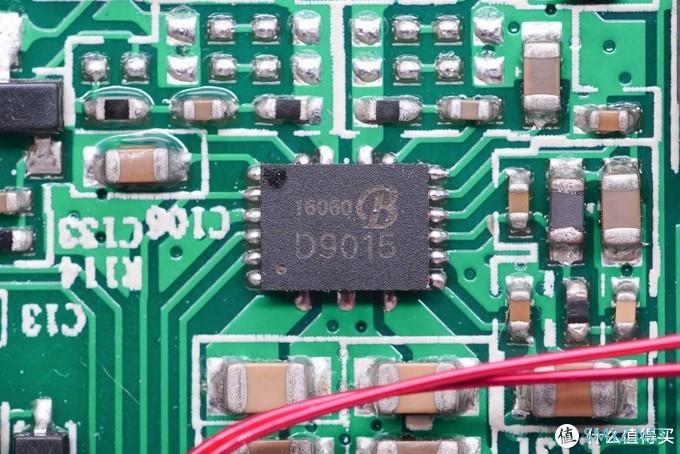

手机无线充电输出PowerStage芯片同样采用贝兰德的D9015。

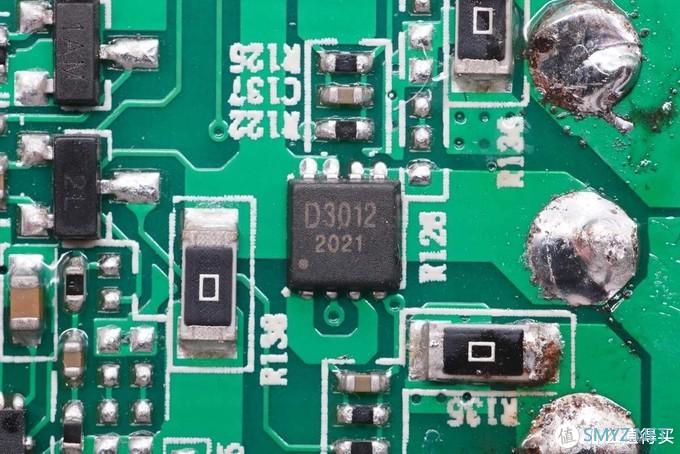

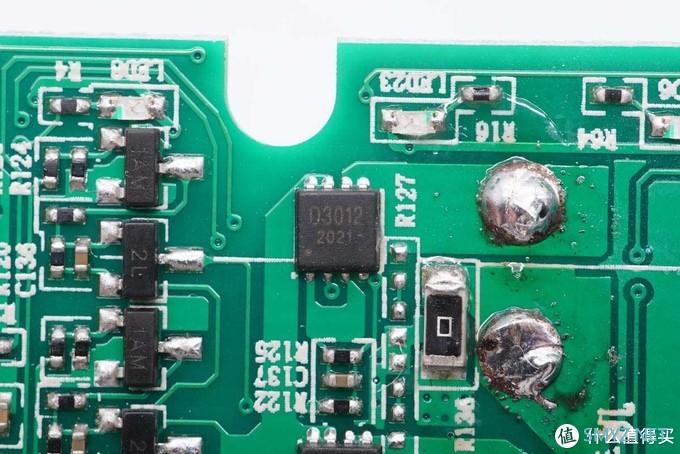

采用两颗D3012 MOS管用于手机无线充电线圈切换。
另一颗MOS管特写。

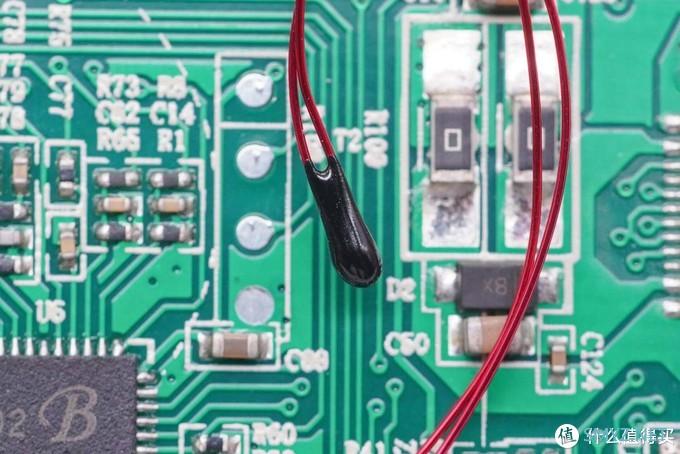

另一颗热敏电阻特写。
另一颗降压转换器。
4R7降压电感。

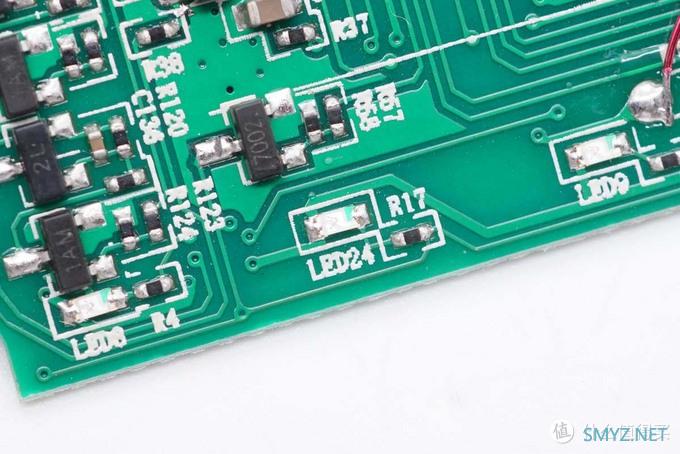

LED灯特写。

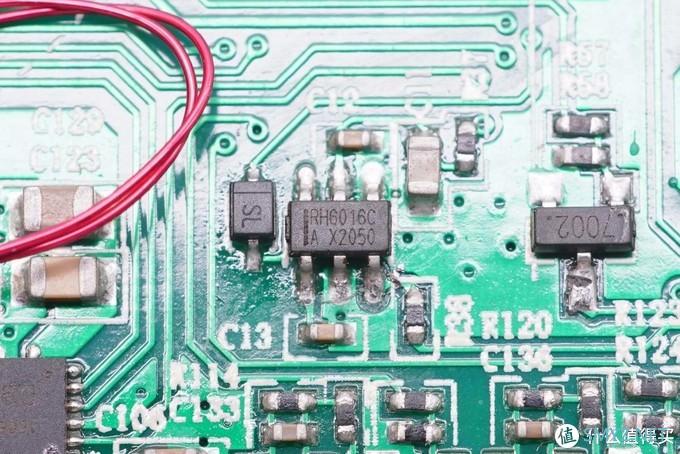

RH6016C触摸IC，用于检测触摸操作。

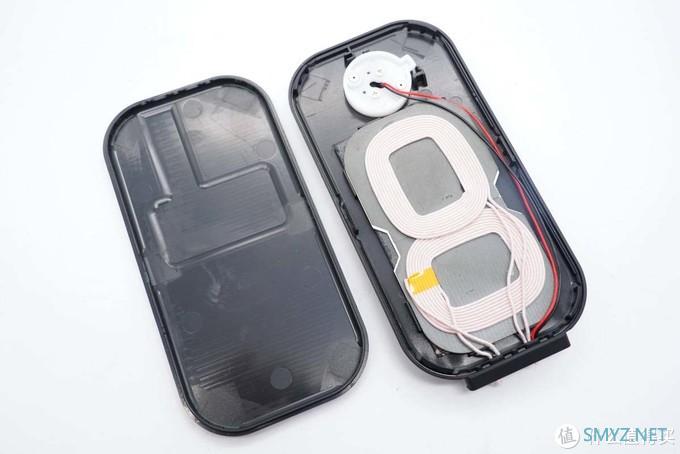

将手机支撑板拆开，内置两个无线充电线圈，手机横竖都能进行无线充电。
背面贴有固定保护泡棉。
导磁片和泡棉间还有一块散热铝板。

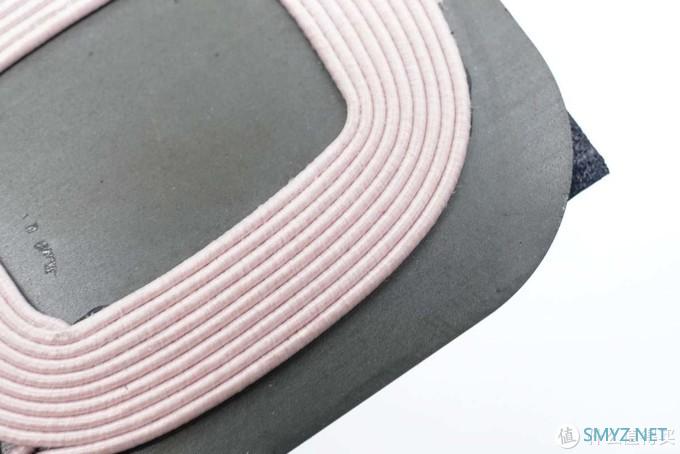

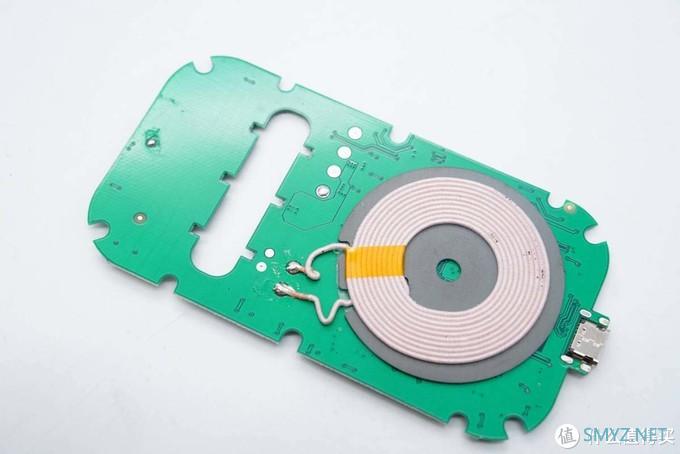

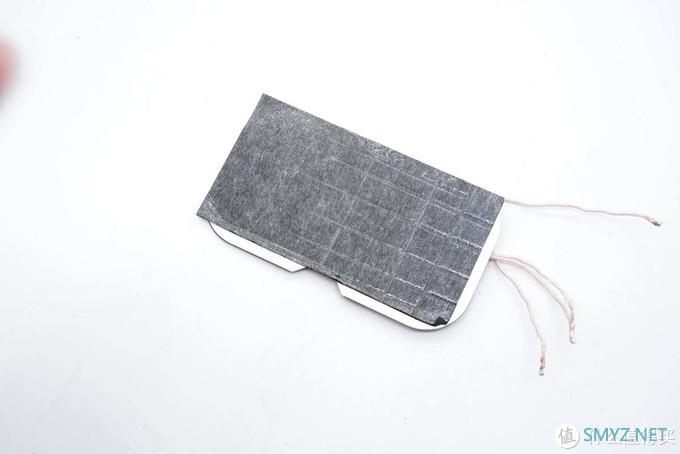

手机无线充电线圈特写。

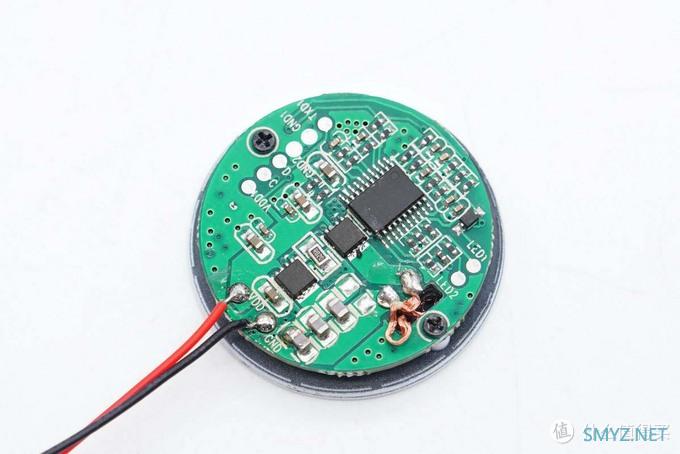

手表无线充拆开，PCB板使用螺丝固定，背面设有三颗芯片，三颗NPO谐振电容并联。

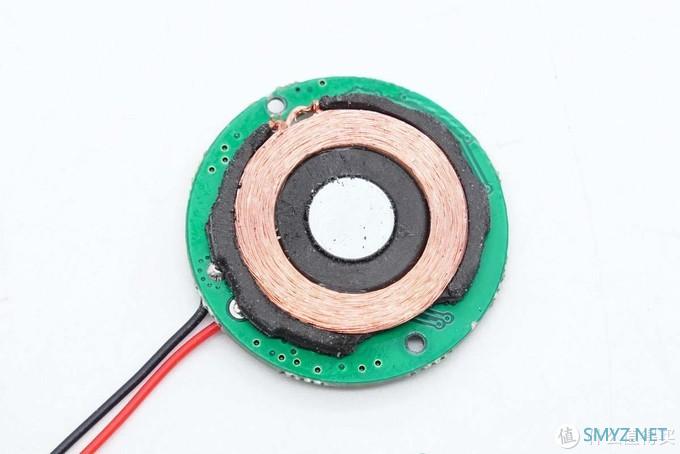

无线充电线圈使用胶垫支撑固定，中心有磁铁。

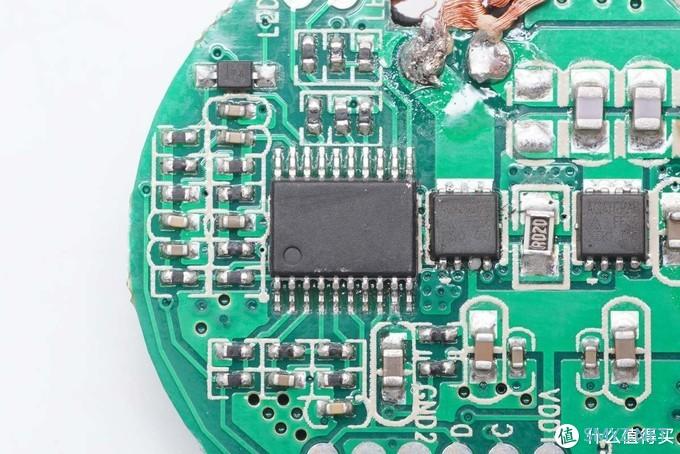

无丝印单片机特写，用于输出无线充电驱动信号。

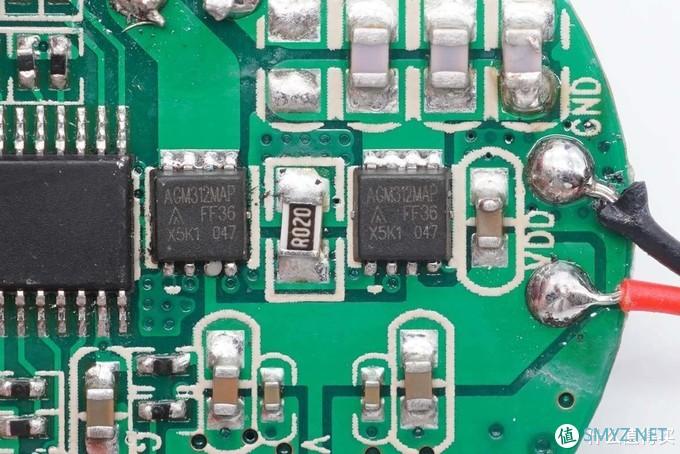

AGMsemi的两颗AGM312MAP线圈驱动MOS管，N+P双MOS，耐压30V。小功率使用N+P管可简化驱动电路，降低成本。

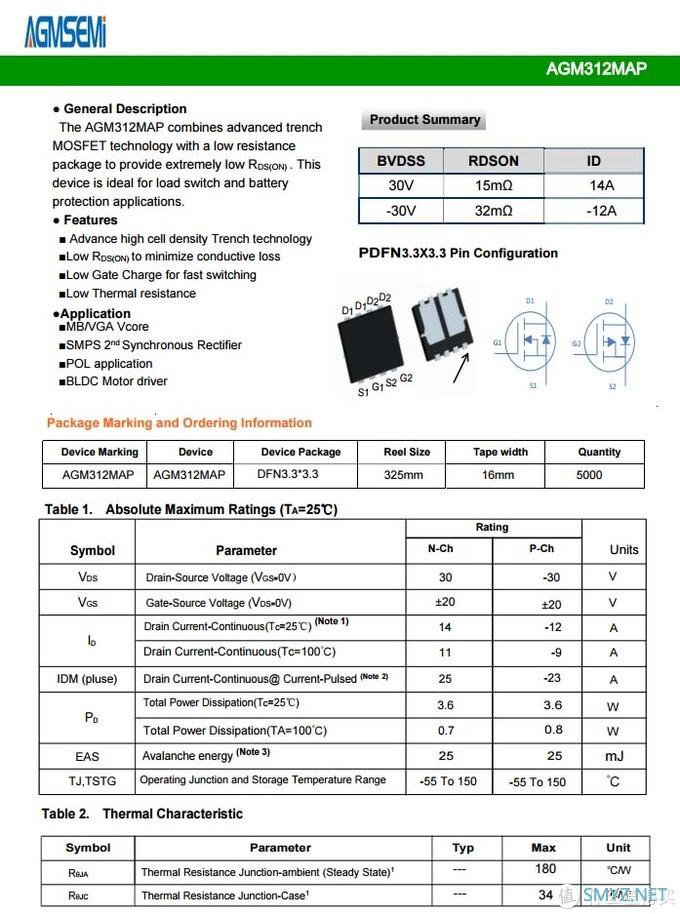

AGMsemi AGM312MAP资料信息。

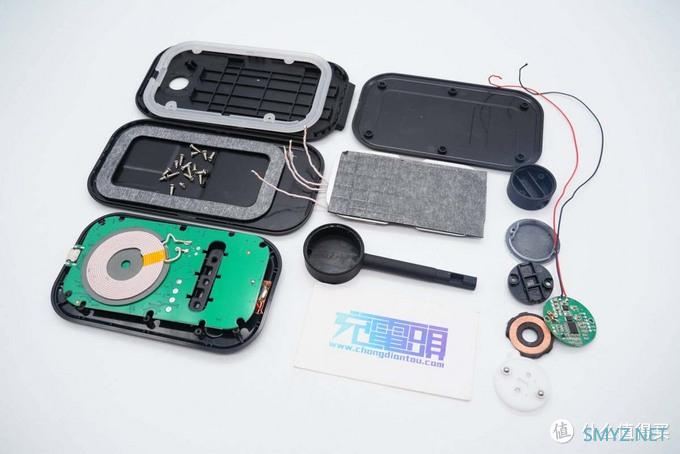

全部拆解完毕，来张全家福。
充电头网拆解总结
WINGO TIMES万国时代这款三合一无线充采用PC材质塑料外壳，机身边角圆润触摸手感好。无线充顶部设有灯圈，手表无线充可旋转收纳，使用灵活不影响平时活动，手机支撑板内置双线圈，手机横竖都有进行充电，支持边充边刷剧。产品通过了qi认证，可为iPhone 12进行7.5W无线充电，作为一款第三方品牌无线充来说，性价比非常不错。
充电头网通过拆解发现，无线充底板内置一大块PCB板，采用贝兰德D9622主控搭配两颗D9015驱动器，分别实现手机和耳机无线充。贝兰德研发的“一芯双充”方案，集成度高，电路精简，很适合小型化无线充电器的设计。此外PCB板上还配有两颗热敏电阻进行温度监控，周边有多颗LED指示灯。手表部分采用独立的无线充电模组。
