最近充电头网又拿到了三星一款原装欧规25W PD快充充电器，和之前我们拆解过的越南制造版本相比，型号都是EP-TA800，此外也都具备5V3A、9V2.77A电压档位，支持PPS快充。不过不同的是，现在到手的这款却只通过了KC认证。那下面我们就对这款充电器进行拆解，看看内部做工用料是否相同。一、三星25W充电器外观

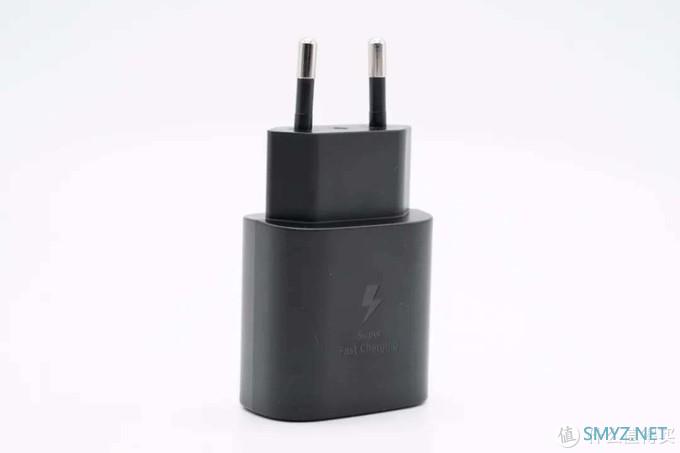

三星这款欧规充电器采用PC阻燃材质黑色外壳，表面全部进行了磨砂处理，腰身两侧过渡圆润。

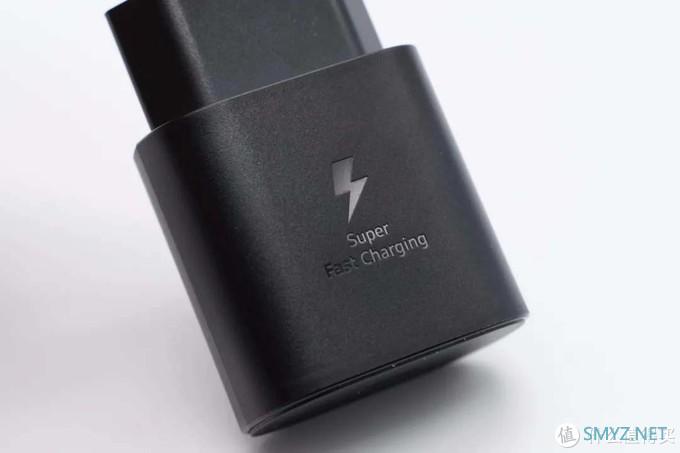

机身正面中心设有闪电logo以及“Super Fast Charging”字样。

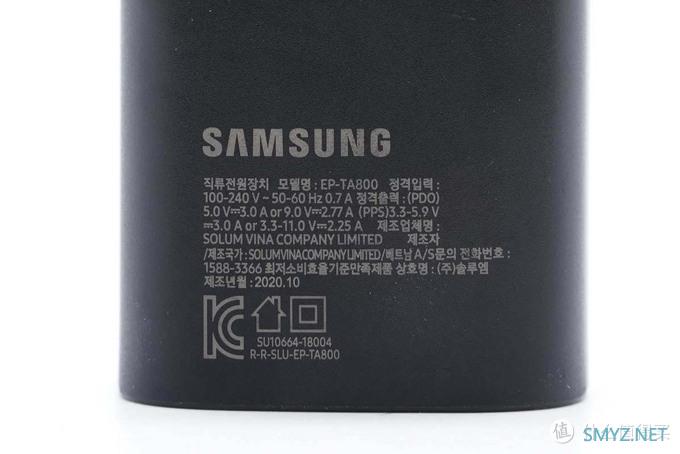

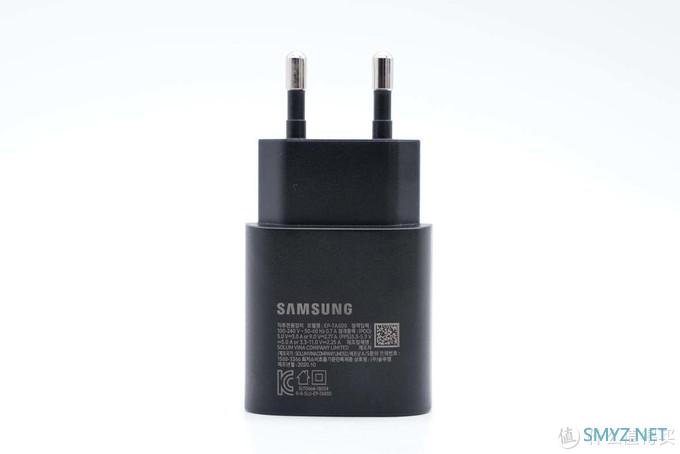

背面印有充电器详细参数信息。
型号：EP-TA800
输入：100-240V~50/60HZ 0.7A
输出：5V3A、9V2.77A、3.3-5.9V3A、3.3-11V2.25A
充电器已经通过了KC认证。

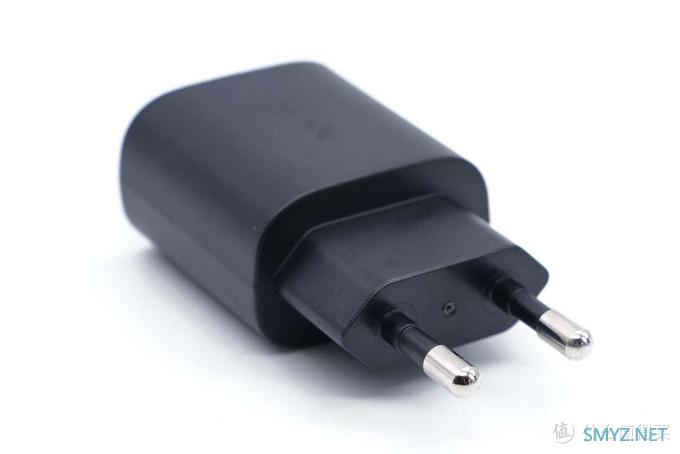

输入端设有凸出棱形状塑料壳，插入插座更稳定，圆柱插脚末端绝缘处理。

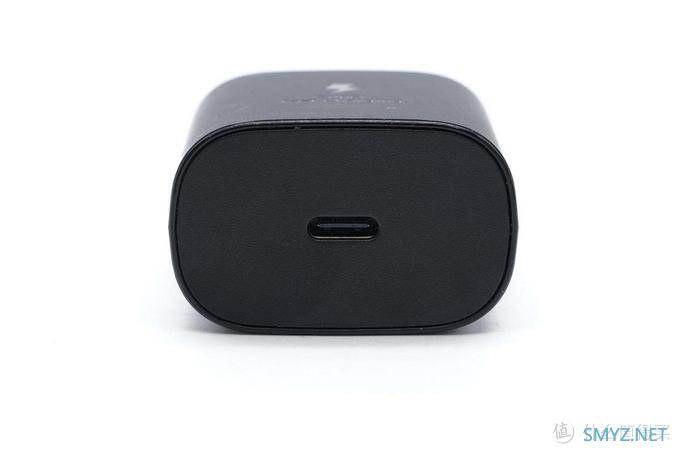

顶面USB-C口居中设计，黑色胶芯不露铜。

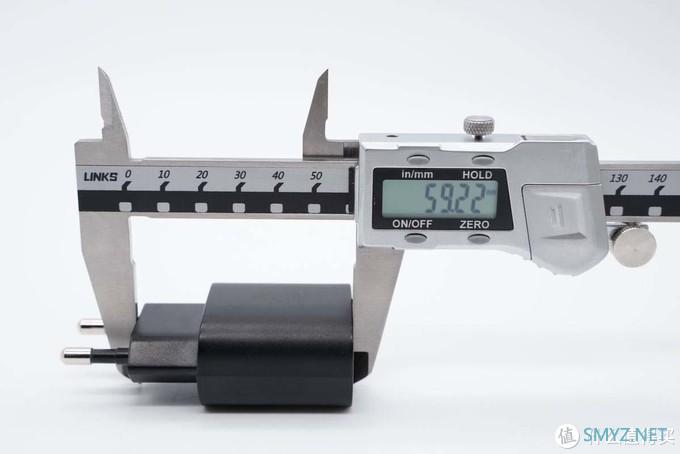

使用游标卡尺实测充电器机身总长度约为59.22mm。

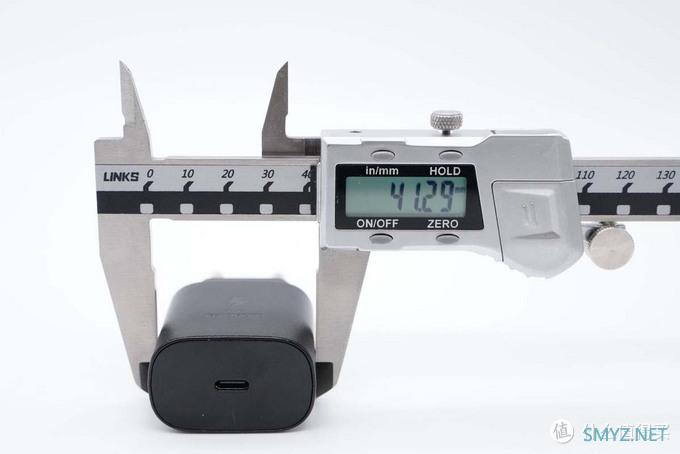

宽度为41.29mm。

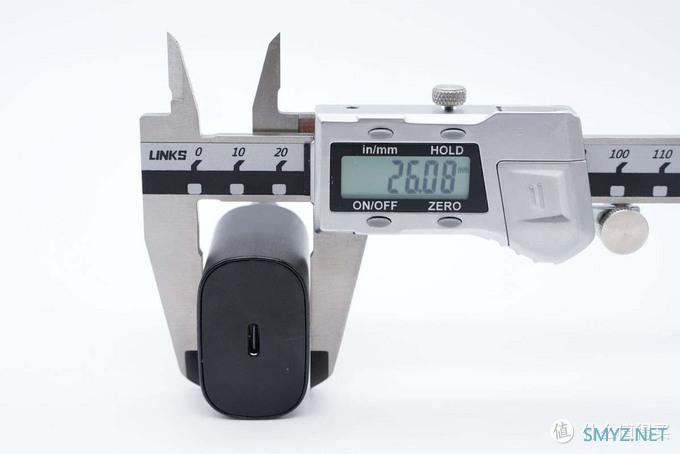

厚度为26.08mm。

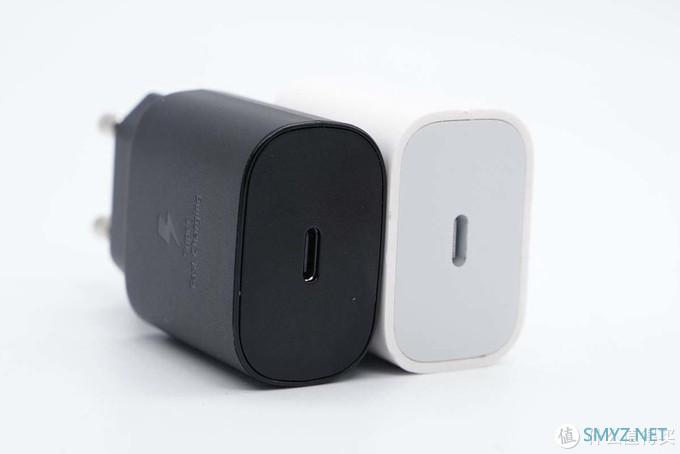

和苹果20W充电器直观对比，主体机身大小差不多。

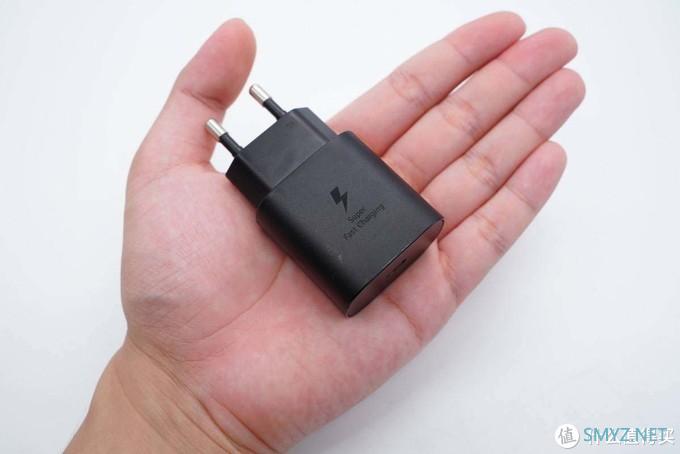

拿在手上的直观感受。

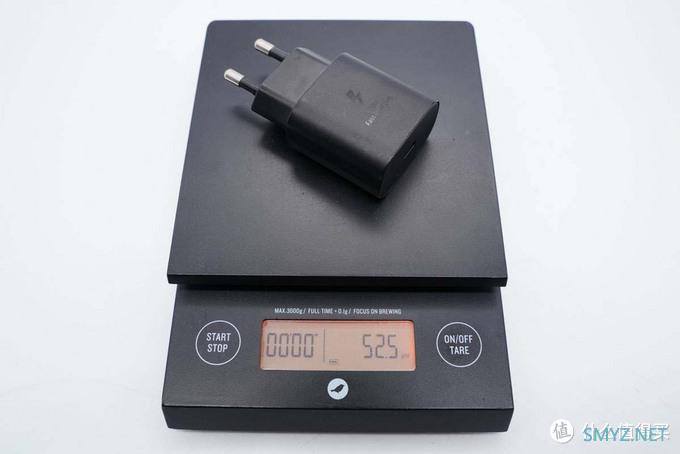

净重约为53g。

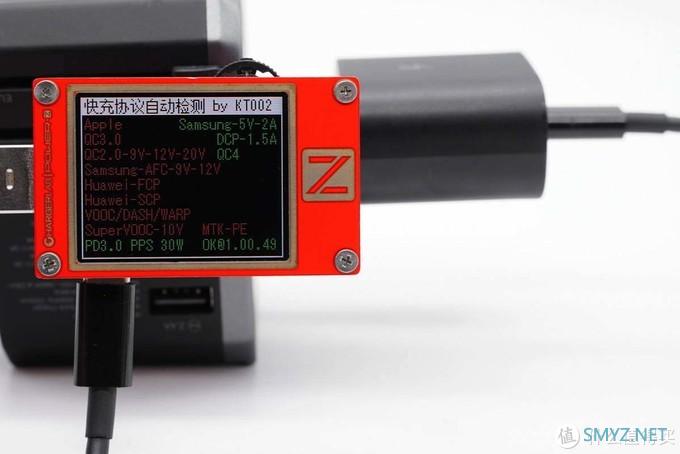

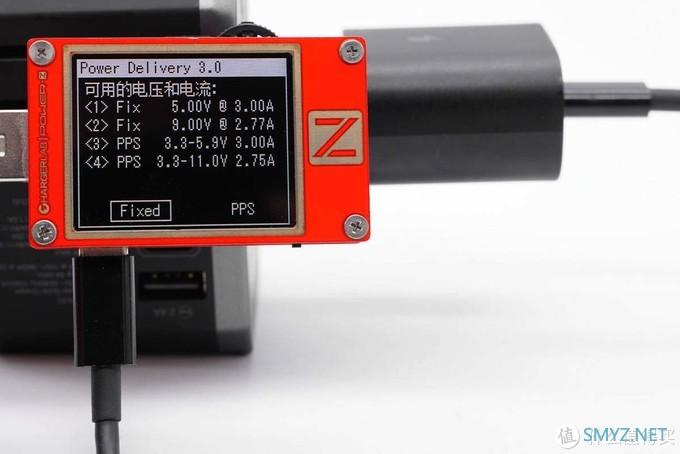

使用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP协议，以及PD3.0和PPS快充协议。
此外C口还具备5V3A、9V2.77A两组固定电压档位，以及3.3-5.9V3A和3.3-11V2.75A两组PPS电压档位。
二、三星25W充电器拆解

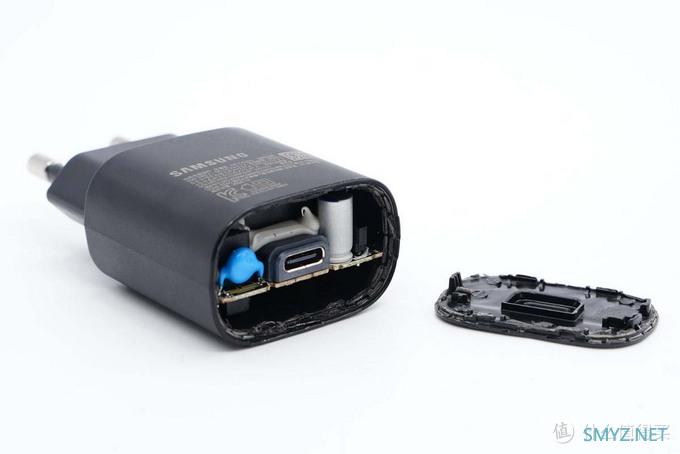

将顶部外壳拆开，边缘采用超声波焊接封装。

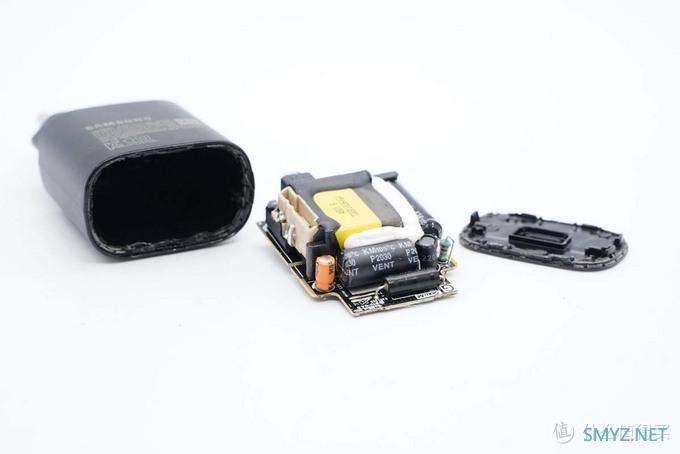

取出PCBA模块。

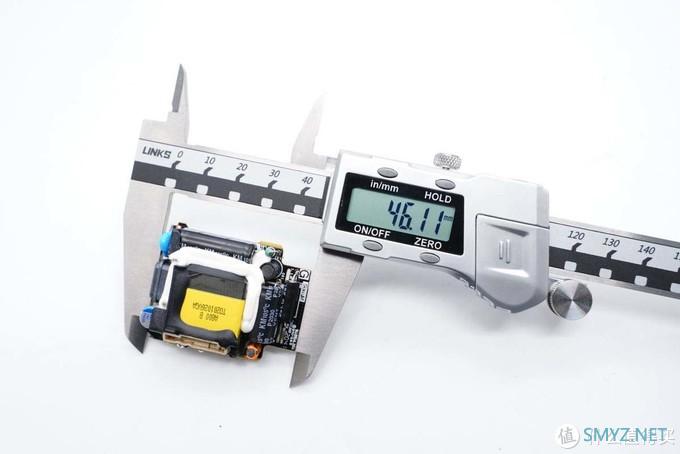

测得主板长度为46.11mm。

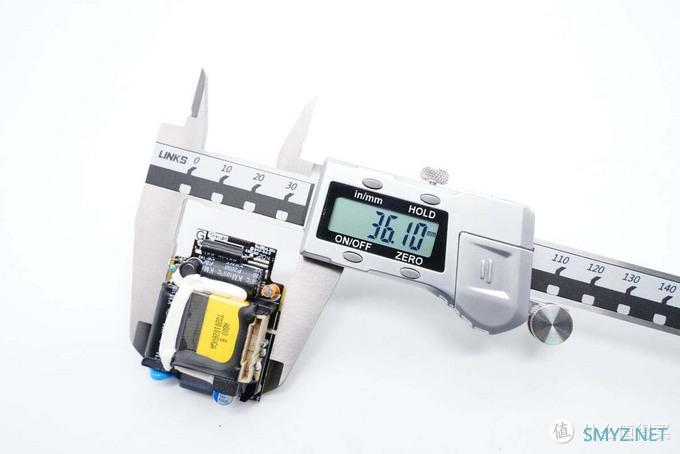

宽度为36.1mm。

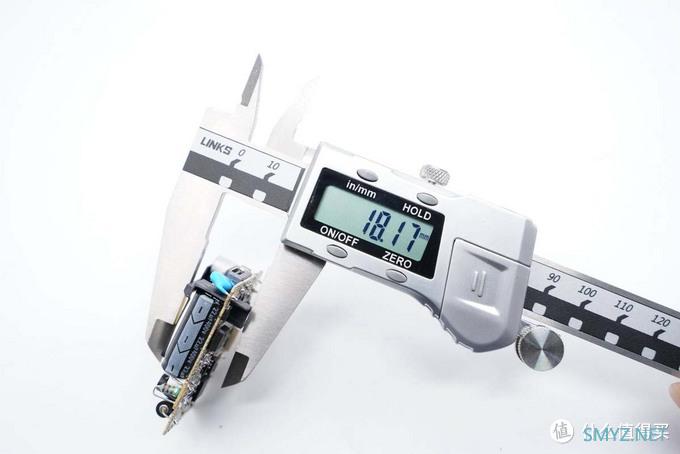

厚度为18.17mm。

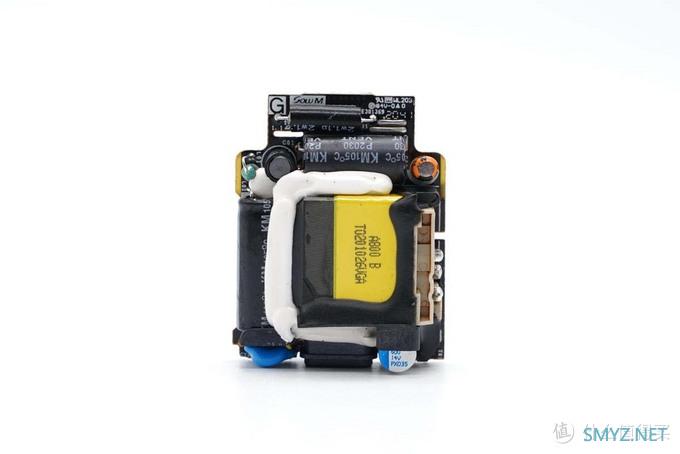

PCB板正面一览，变压器外套塑料壳并打胶加固。

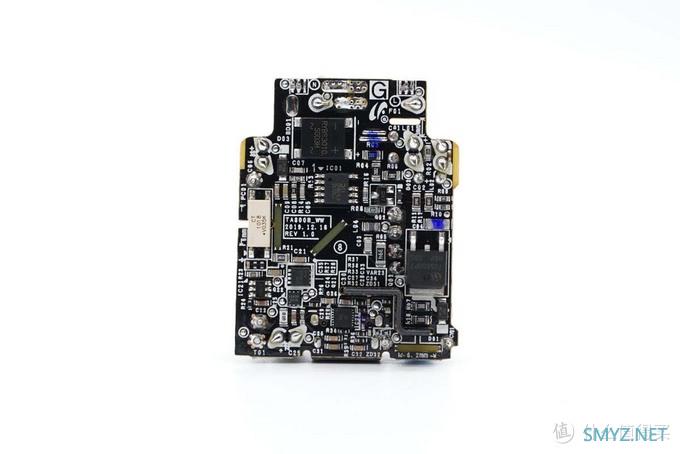

PCB板背面一览，

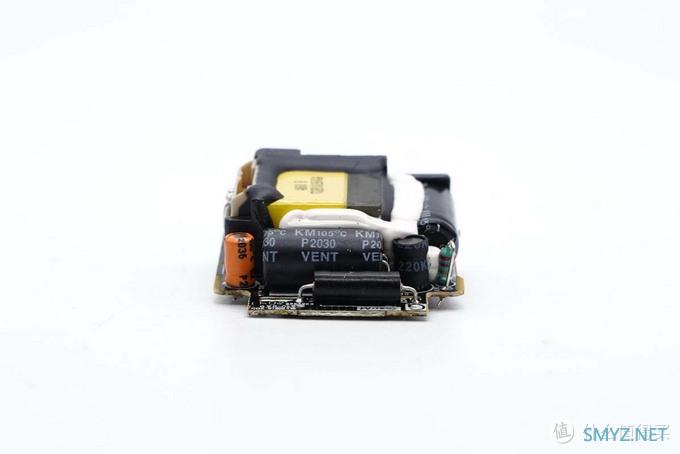

输入端一览，保险丝外套热缩管保护，后面横置一颗高压滤波电解电容。

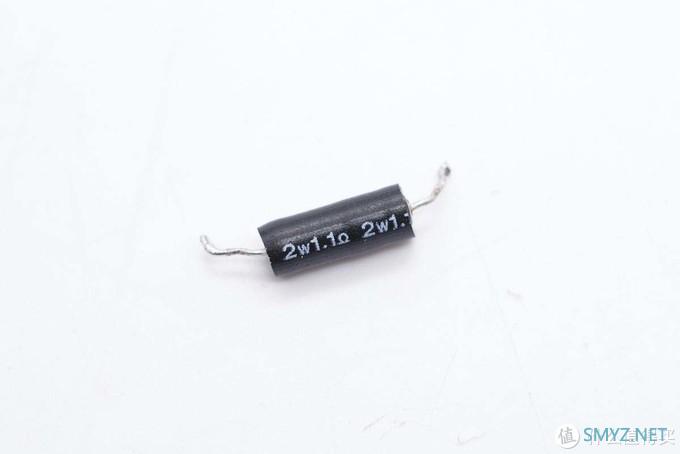

输入保险电阻2W 1.1Ω。

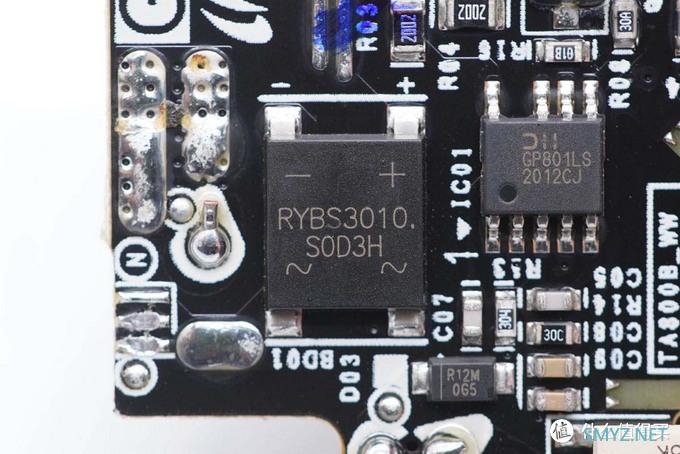

输入端RYBS3010整流桥。

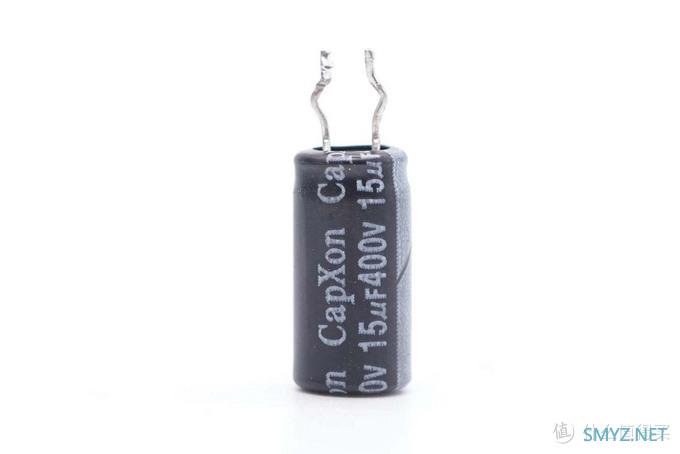

高压滤波电解电容来自CapXon丰宾，规格为400V 15μF。

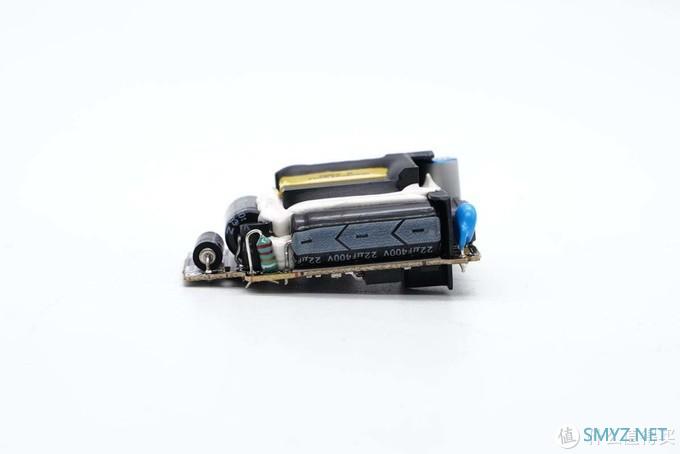

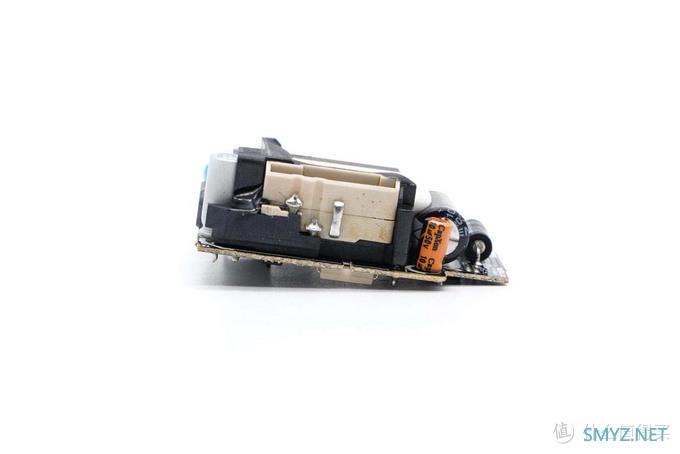

PCB板侧面一览，也横置一颗高压滤波电解电容。

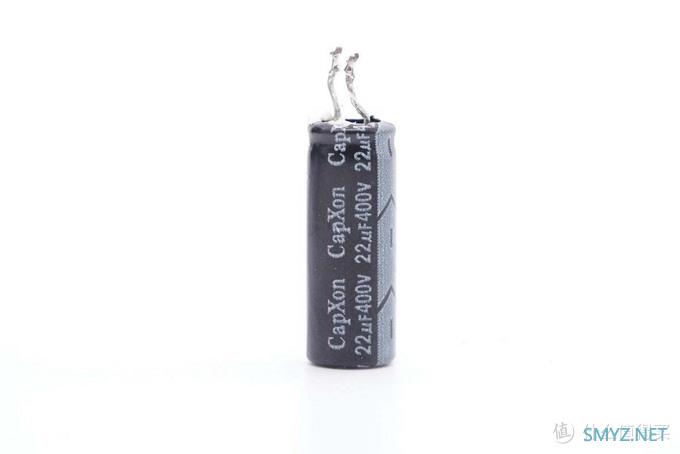

第二颗高压滤波电解电容也是来自CapXon丰宾，规格为400V 22μF。

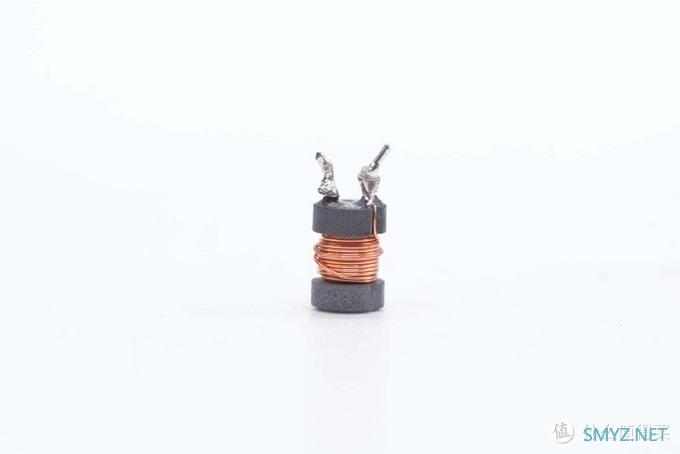

工字电感特写。

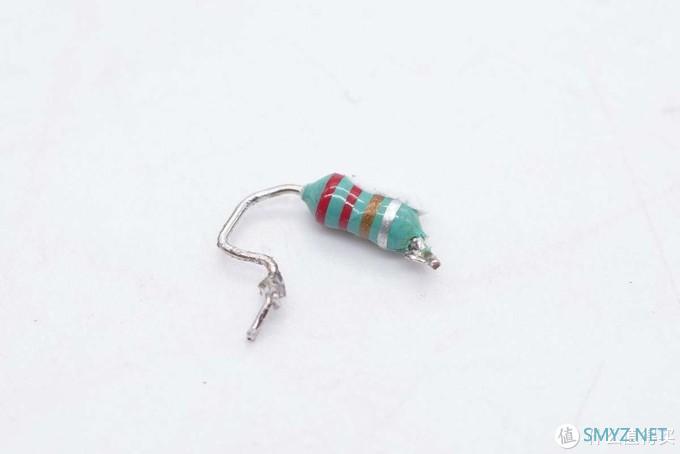

色环电感特写。
另一侧有主控芯片供电电容以及变压器，变压器占据了主板正面绝大多数区域。

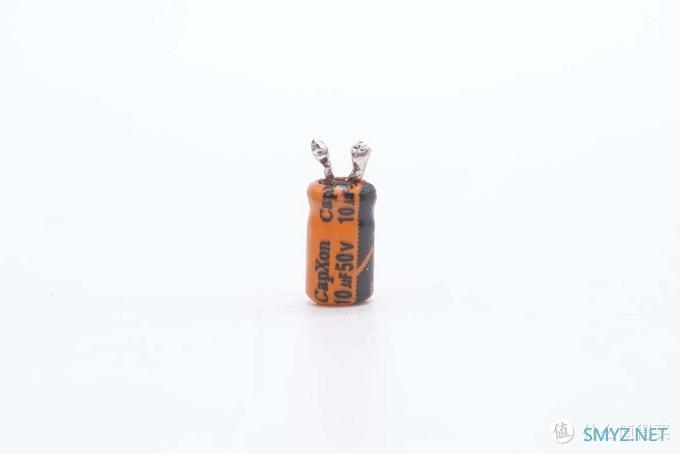

主控芯片供电电容也是来自丰宾，规格为50V 10μF。

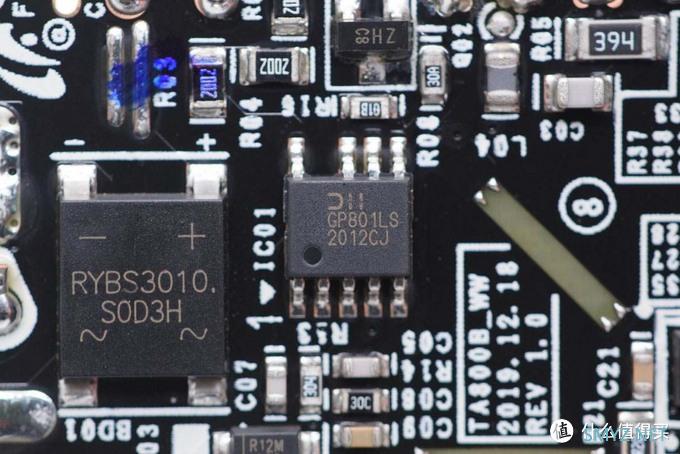

原边主控芯片是来自DIODES的三星定制芯片：GP801LS，SSOP9封装。

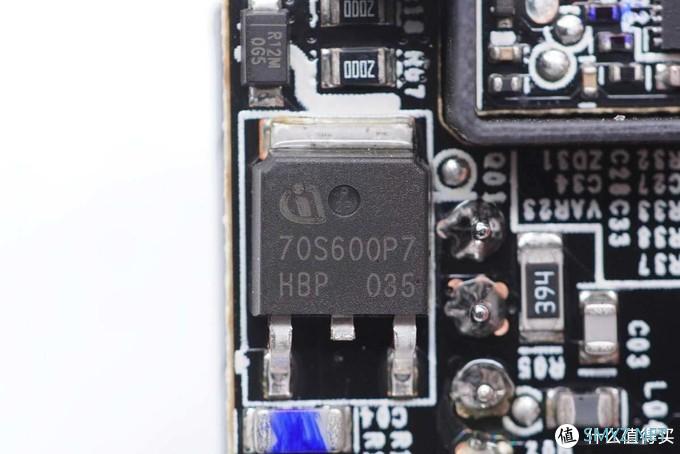

初级开关MOS管丝印70S600P7，英飞凌IPD70R600P7S，NMOS，耐压700V，导阻0.6Ω，DPAK封装。

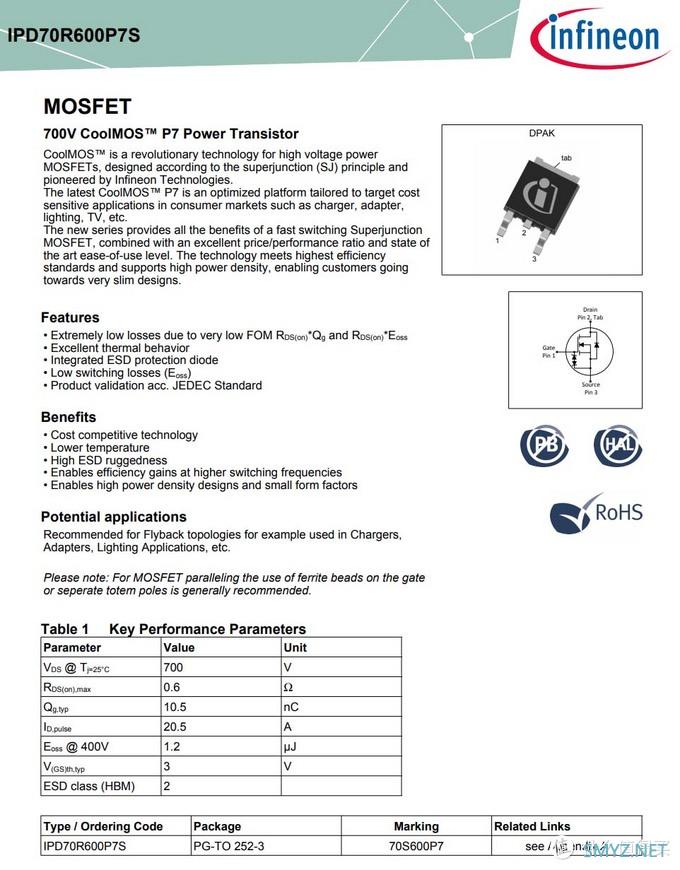

英飞凌 IPD70R600P7S 详细资料。

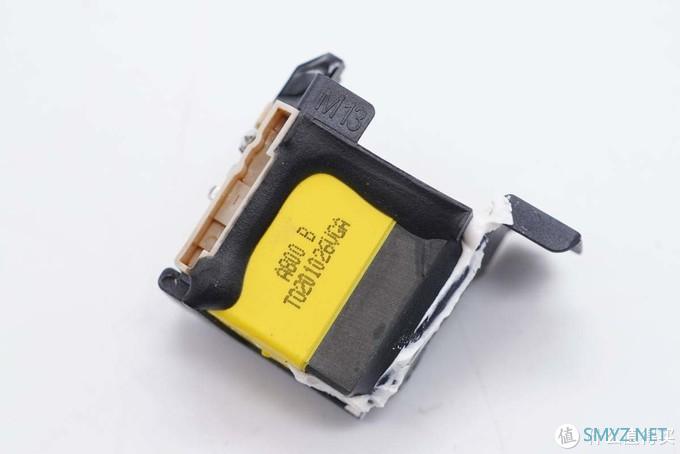

变压器器特写，顶部喷码有信息。

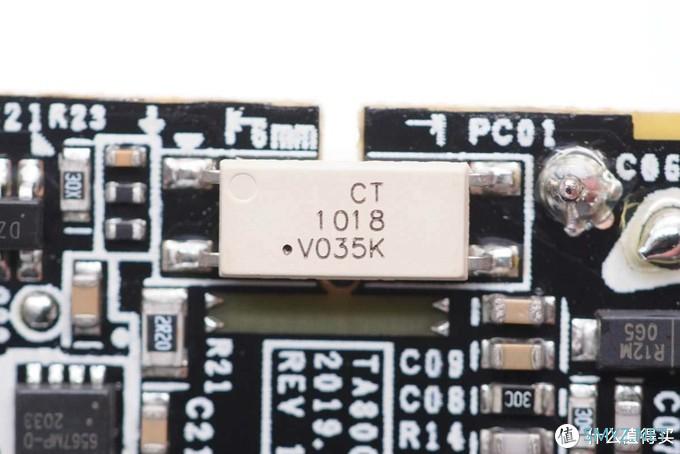

CT 1018光耦，用于初级次级通信，反馈调节输出电压。

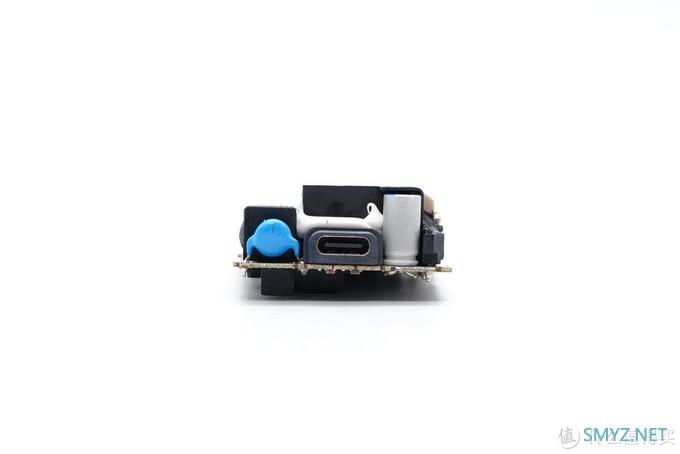

输出端一览，母座外套塑料壳加固，两侧分别是Y电容和固态电容。

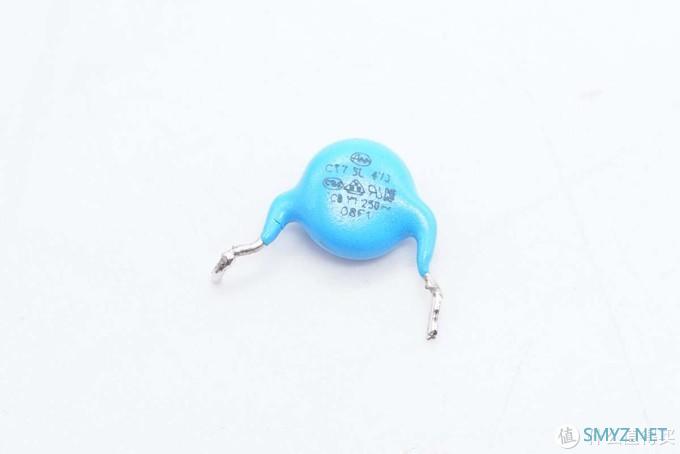

Y电容特写。

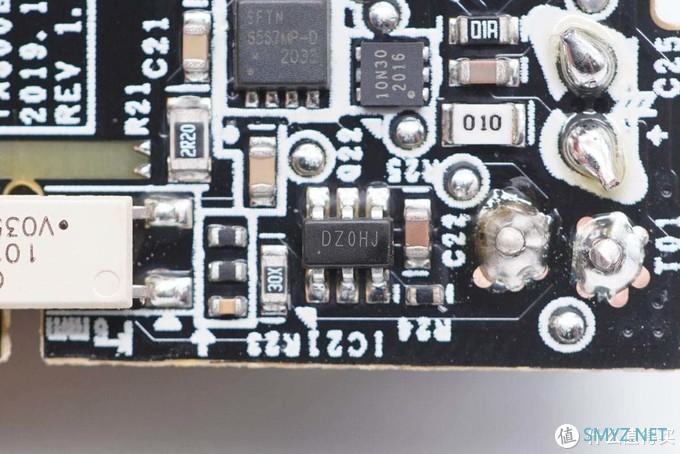

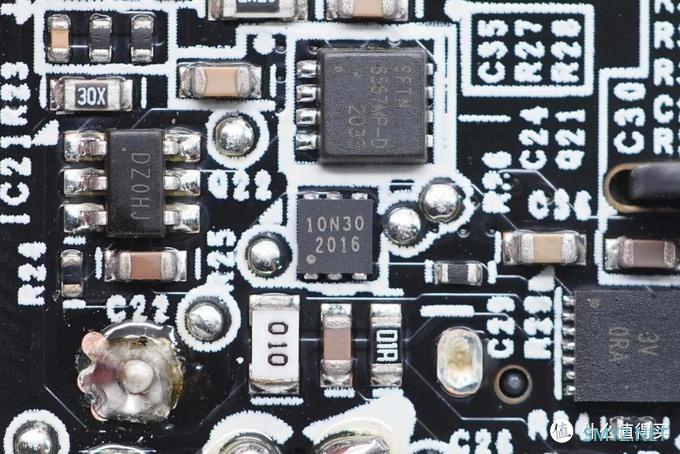

同步整流控制器是三星的定制料，SOT26封装，丝印DZ0HJ。

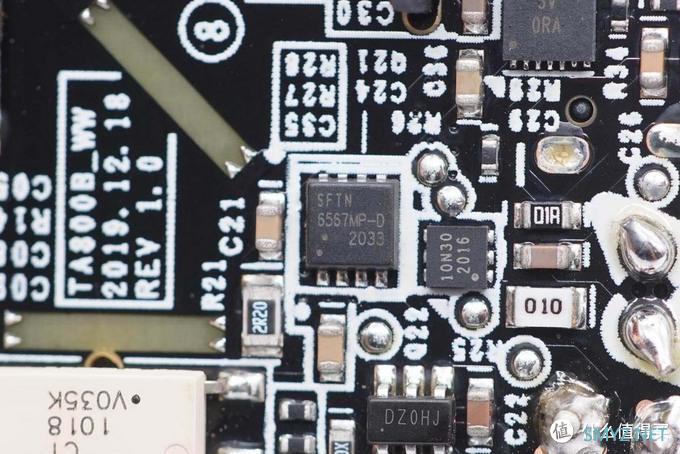

同步整流管特写，丝印SFTN6567MP-D。

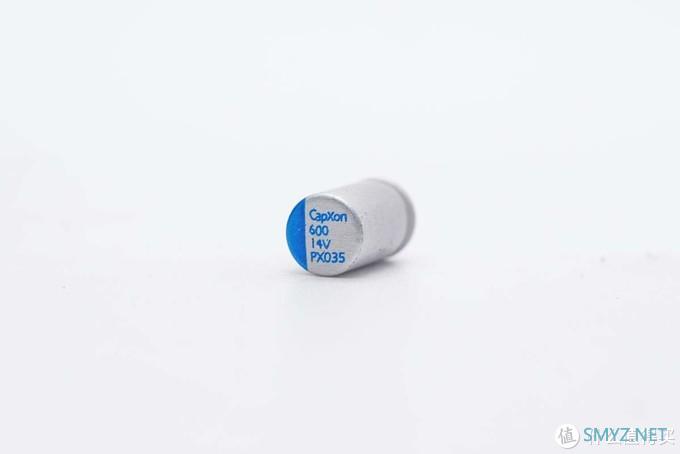

输出滤波固态电容也是来自丰宾，规格为14V 600μF。

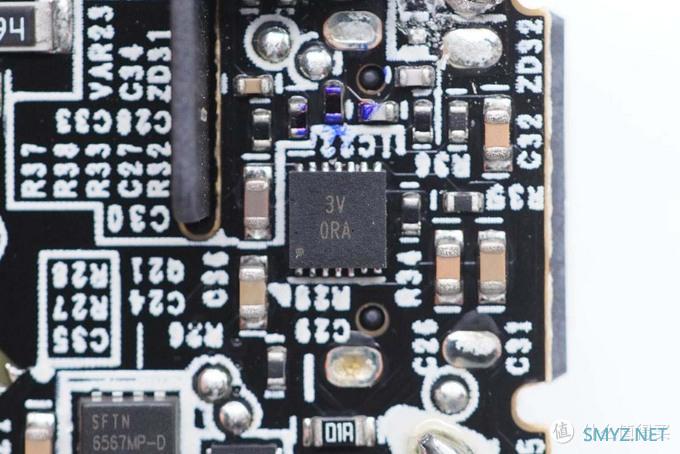

协议芯片是来自DIODES的AP43771，DFN3030-14封装。

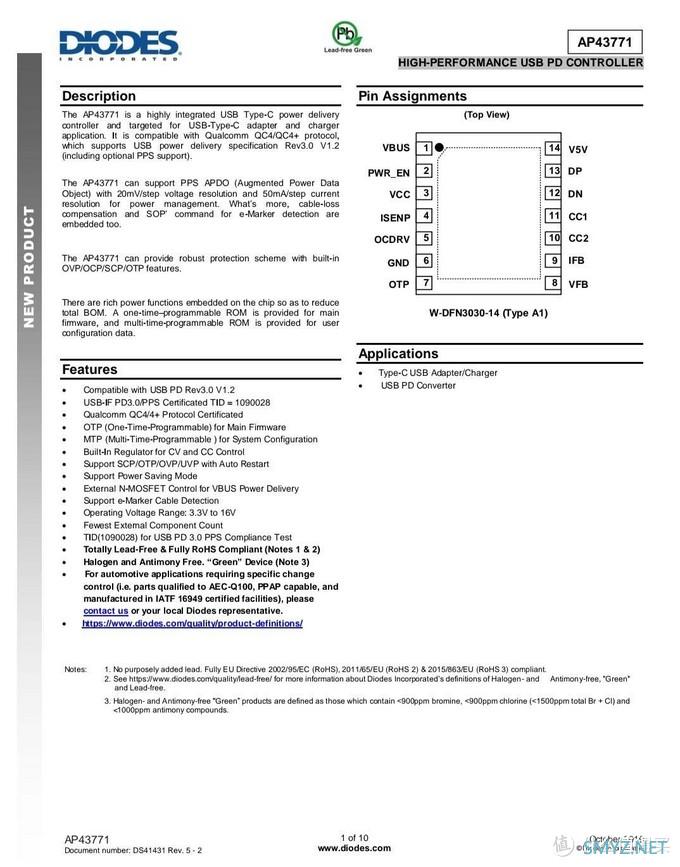

DIODES AP43771详细规格资料。
输出VBUS开关管特写，丝印10N30。

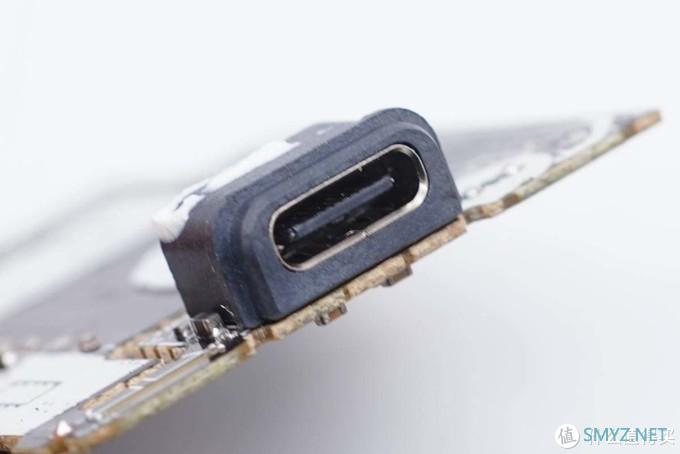

USB-C母座特写。

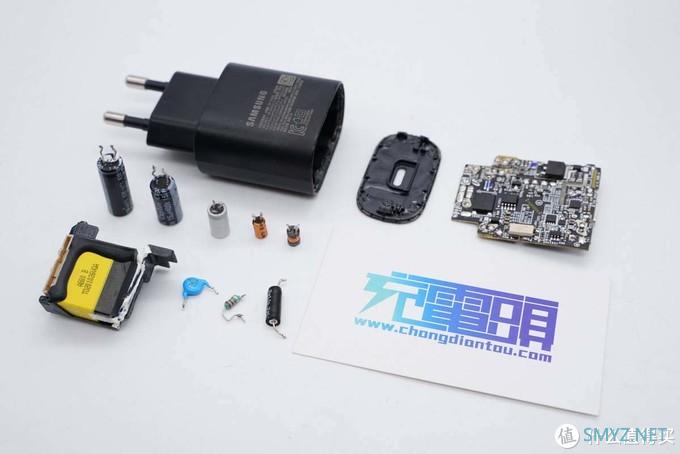

全部拆解完毕，来张全家福。
充电头网拆解总结
SAMSUNG三星这款欧版25W PD快充充电器支持PD3.0和PPS快充输出，充满三星Note 10+和S20 Ultra系列手机所花时间和三星自家45W充电器相差无几，可以说小巧精悍。
三星的产品质量一直很可靠，充电头网通过拆解发现，这款充电器采用了DIODES全套快充方案，也足见三星对DIODES芯片质量的认可程度。开关电源主控芯片以及同步整流控制器均为定制型号，协议芯片采用DIODES的AP43771。另外还采用丰宾电解电容和固态电容进行滤波，用料扎实可靠。
