创作立场声明：设备一点一点买，效果一点一点调，技巧一点一点学。一口吃不成胖子，都要有愚公移山的精神。在就地过年初二就开始上班的摧残之后，我终于在元宵节回到了家。初步打算是把家里西院一间24平左右的空房收拾出来作为工作室，并且按照设立工作台区、视频/产品拍摄区、办公区、游戏娱乐区这四个大分区的方向来设计，配合整屋硬装与各类系统的改换。
整个改造过程理论上今年年内能弄个差不多，后面也会多分享更多的经验教训供大家参考，大家可以期待一波。上次小桌面配置的文章收到大家的反馈也很多，这次再接再励，逐步把这个大桌面改造完，多出些内容。不过那边的租户还没退租，而且硬装和购买各种设备是真的太需要人民币来支撑。所以现在还是按照原来的设计思路简化，先把家这边搭起来，毕竟不涉及到硬装的问题。后面还要逐步对西院空房进行硬装和改造搭建。
软硬件杂谈 篇七十六：我的第一间工作室：生产力和娱乐都想要！小桌面工位该如何配置？创作立场声明：小桌面的设置安排，最重要的是立体化摆放，其次是要把线捋整齐。在就地过年初二就开始上班的摧残之后，我终于在元宵节回到了家。初步打算是把家里西院一间24平左右的空房收拾出来作为工作室，并且按照设立工作台区、视频/产品拍摄区、办公区、游戏娱乐区这四个大分区的方向来设计，配合整屋硬装与各类系统锅从天上来| 赞39 评论59 收藏48查看详情这次是针对拍摄直播/系统进行的改造，不过很多设备都需要自己画图设计，周期不免拖得太长，正好也是记录一下。头图中出现的部分设备已经写过相应的评测文章，也正是因为相应的使用体验才让我决定搞个全家桶回来的。
其中Elgato Stream Deck使用情况可见于下链接
攒个机吧 篇四：可视化键盘还是实体版“捷径”？Elgato Stream Deck上手创作立场声明：入手了一个新玩具配合自己工作上的摸鱼，说实话把很多操作简化后，提升的效率不是一星半点。如果打游戏有需求的话也可以入手这款ElgatoStreamDeck，不会像AutoHotKey一样存在着极高的封号风险。本文仅涉及新玩具ElgatoStreamDeck的初步使用经验与笔者的一些想法，锅从天上来| 赞26 评论29 收藏35查看详情其中Elgato Wave：3使用情况可见于下链接
软硬件杂谈 篇七十五：我的第一间工作室：录音设备就只有一个麦克风？创作立场声明：现在很多产品还是建议，如果刚需一定首发购入，毕竟现在都讲究首发送全套配件。像显卡那种首发买到完全就是赚到，倒手还能赚一笔的就更不用说了。笔者的工作室系列正式开始啦，在就地过年初二就开始上班的摧残之后，我终于在元宵节回到了家。现在按照原来的设计思路简化，先把家这边搭起来，毕竟不涉及到硬装锅从天上来| 赞38 评论59 收藏34查看详情
1.基础环境

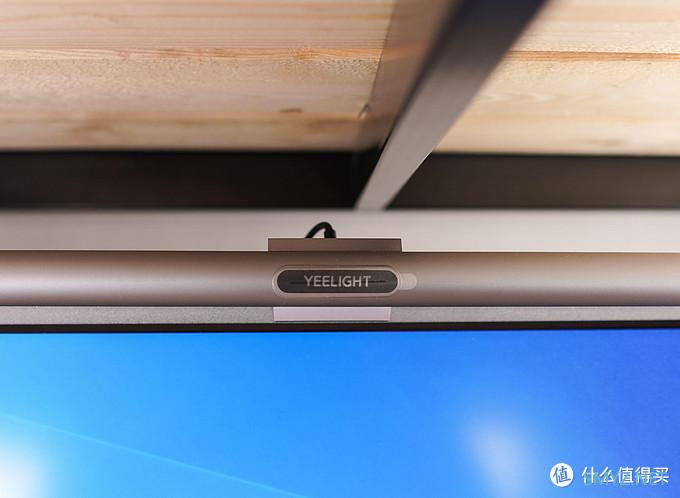

显示器自然还是这个“老家伙”：EW3270U。32寸显示器的高度一般在42cm左右，加上支架的高度和屏幕挂灯也才55cm。乐歌E3升降桌的极限高度是123cm，床下高度是170cm，虽然桌子升不到极限，但现在这个高度已经完全足矣了。
与影音篇不同的是，拍摄方案的采集主机是冥王峡谷。没有使用macBook Pro作为采集主机。主要是因为采集设备是USB-A接口，也并没有购买Type-C转接套装，所以macBook Pro需要扩展坞外接才能连接。
2.视频采集

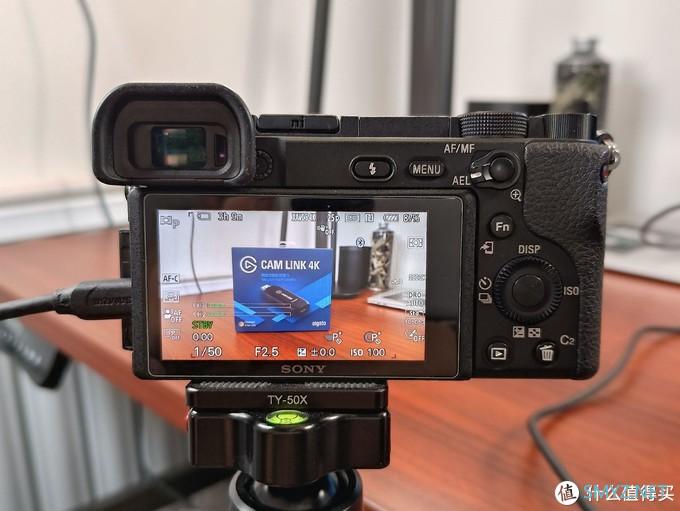

我作为拍摄的主力设备是SONY α6400和一颗Sigma 16mm F1.4，日常产品和出去一些风景人像照，就都是用它拍摄的。α6400左侧有一个mini-HDMI接口和一个microUSB接口，用于输出图像和充电/传输数据使用。

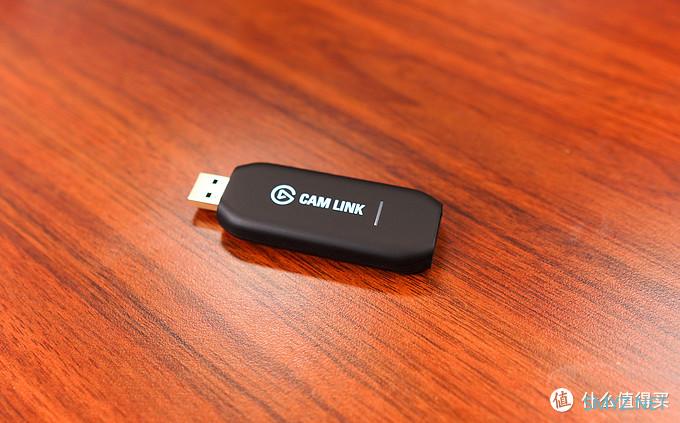

相机之外重点自然就是采集设备，对于相机而言，采集卡这种装备显得有些杀鸡用牛刀了。而且采集卡后续也是要给PS4这些设备使用，相机则是需要一个轻型采集设备来保持长期连接使用。考虑到后面还要频繁拆卸移动，甚至要带出门使用，挑选一个尺寸小但是功能参数够强的的“采集卡”就十分重要了。最后找到了Elgato Cam Link 4K，1080P60、4K30的采集指标足够作为日常拍摄录像使用，更别提仅仅是做个摄像头。

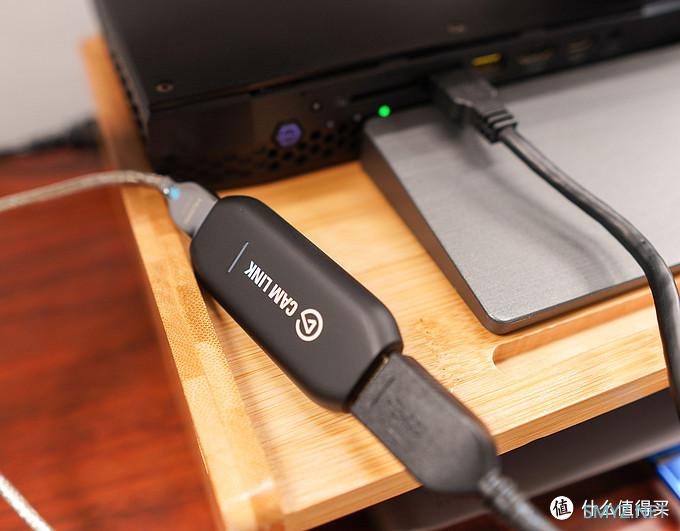

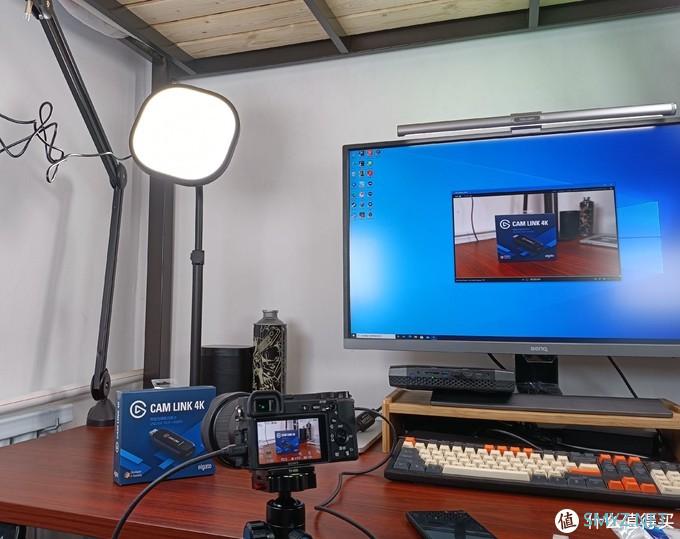

现在相机还是通过脚架来支撑，然后通过mini-HDMI转HDMI线连接到Elgato Cam Link 4K上，再由Elgato Cam Link 4K连接到主机接Elgato的采集软件4K Capture，录像和拍摄的。实际上相机也是能通过Elgato Cam Link 4K直接接入OBS，直接作为摄像头使用。基本上只要能自行选择摄像头的软件，包括腾讯会议、Zoom在内的会议/网课学习软件，都可以直接调用相机作为摄像头。

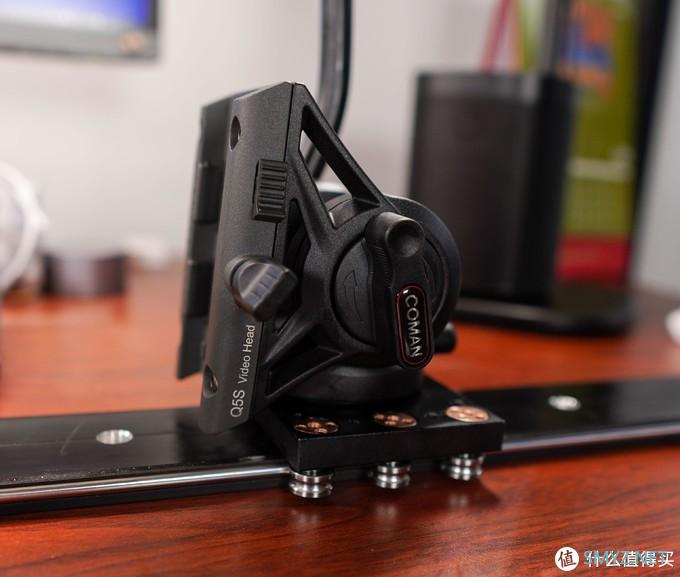

关于之后的俯拍方案：现在自己单独找厂家做了一套导轨，后面应该还会进行迭代设计。云台则是选择了科漫的Q5S液压云台，球形云台不适合倒置使用。当然现在还没有安装上去，有一些细节需要调整。
3.补光设备

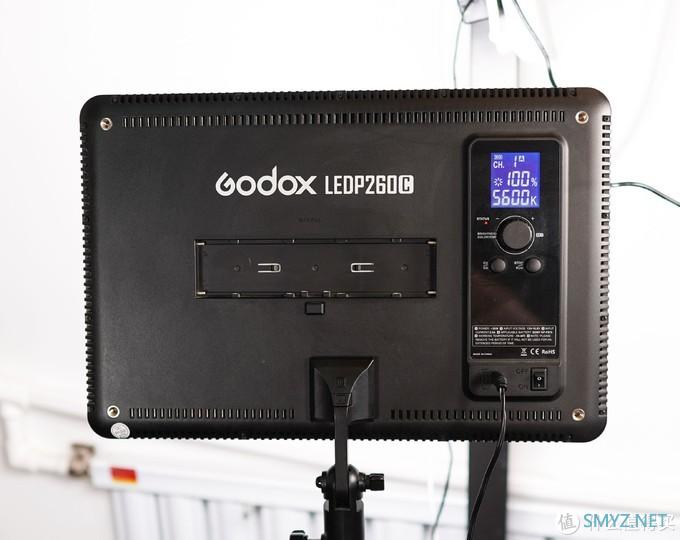

摄影和视频最重要的其实就是补光，只要光设置到位，你开自动档拍出来都好看。所以之前是有两块神牛LEDP260C作为补光设备，灯光则是直接拉倒100%亮度，5600K色温使用。

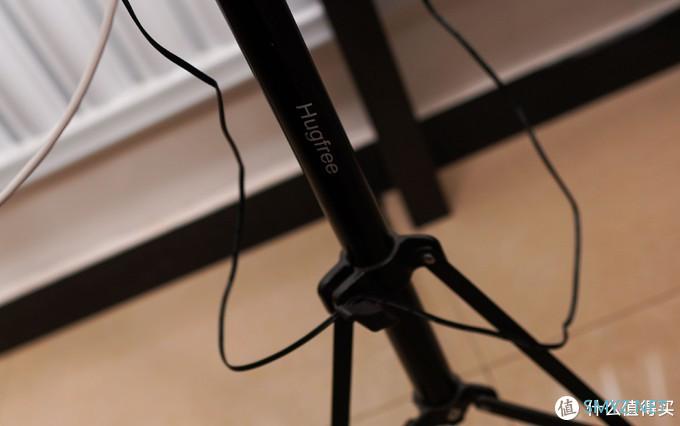

当然是用这种平板LED还需要灯架和转接螺丝支持，一般的店都有对应的套装，无脑买买买即可。
两块平板LED作为照片补光，在绝大多数场景下是够用的。不过如果遇到比较大的设备或者是需要拍摄视频时，灯光就略有不够了。所以也是趁机补全Elgato全家桶，直接入手了两支Elgato Key Light Air。补光灯的整体设计不用说，是Elgato一贯的层次分明的“黑”。

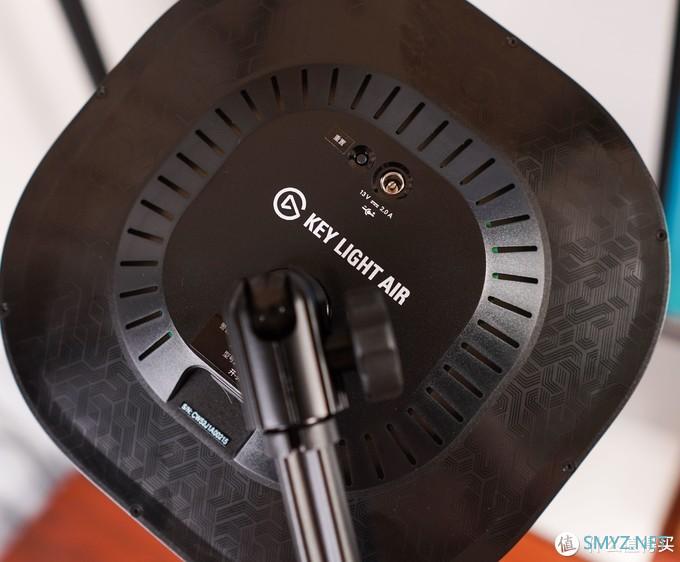

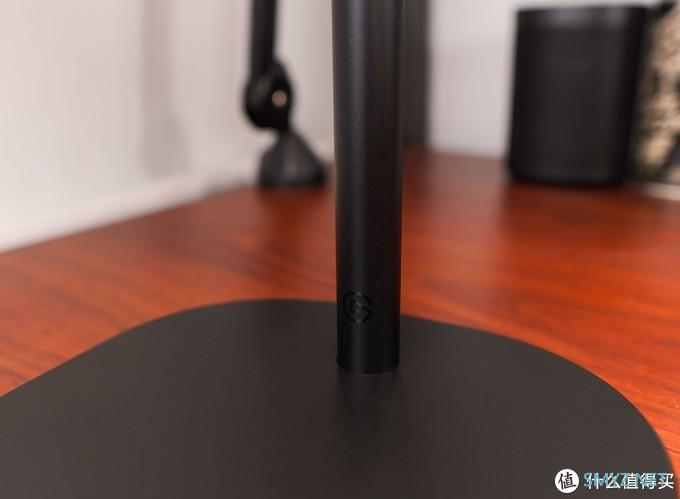

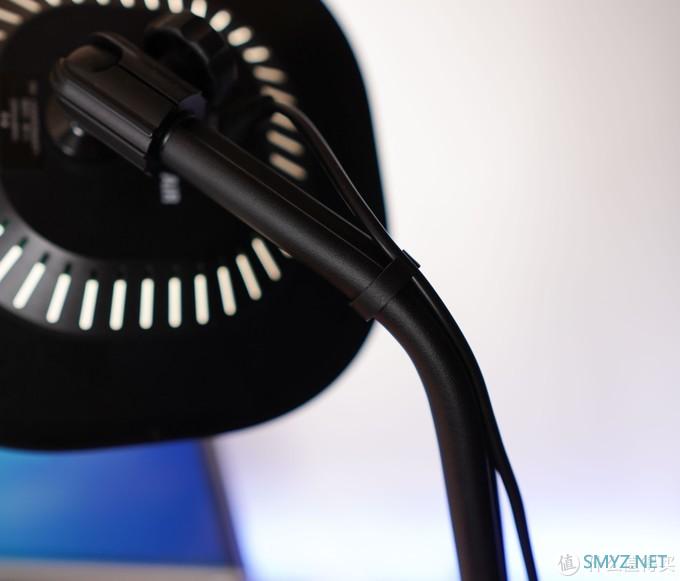

灯杆还有导线槽和固定卡扣，供电线可以直接沿立杆一路捋下来，更好收纳。

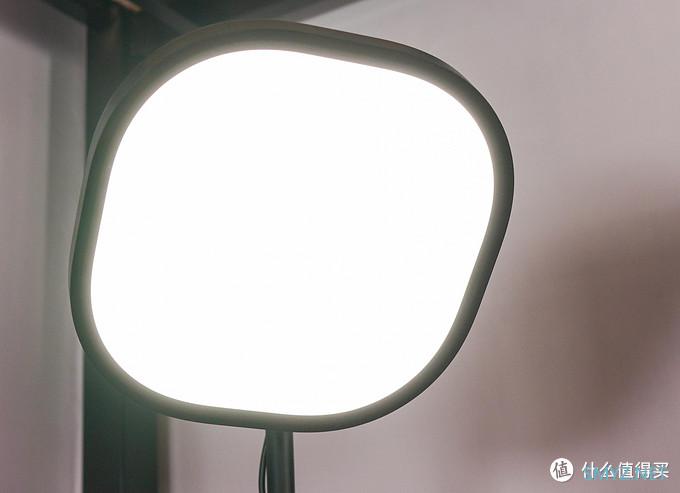

Key Light Air的透光面板进行了专门设计，使LED经过多层漫反射后再射出，将LED的最大优势「光效均匀」这一点完全发挥到位了。也正因如此，长时间使用也不会造成眼疲劳。当然LED设计也保证了长时间使用情况下，设备保持在低发热状态，不会让人觉得“烤脸”和“烫手”。
不同于普通的LED平板灯，Key Light Air是仅作为桌面补光LED设计的，自然也不需要单独购买灯架和转接螺丝这些设备。Key Light Air的使用场景一般是主播补光，不过像我直接作为视频录制/照片拍摄用了。

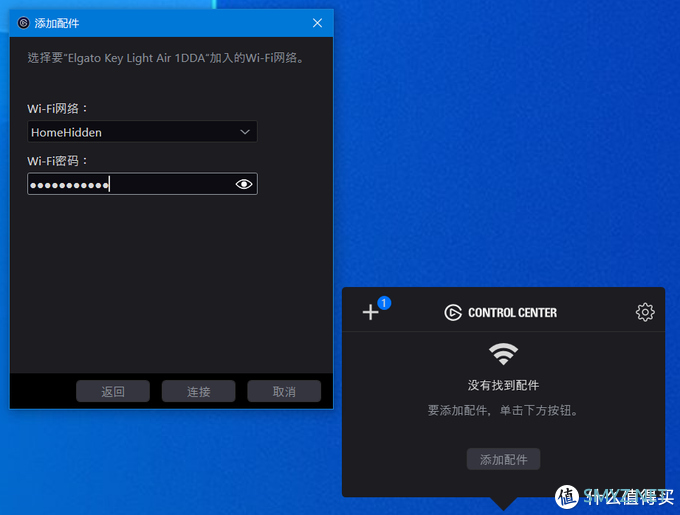

同时Elgato Key Light Air也是需要接入网络的，通过官方的Control Center就能直接识别到设备添加进本地网络了。Key Light Air仅支持2.4GHz的Wi-Fi，直接作为智能设备接入。

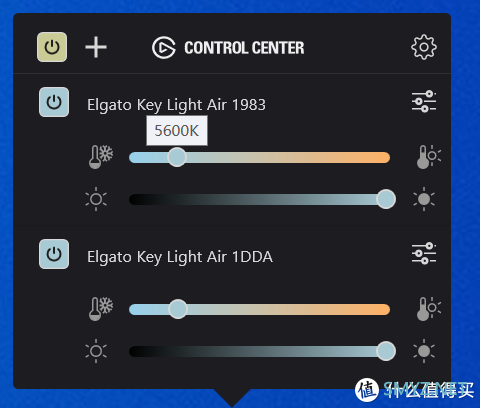

将两支Key Light Air接入后，就可以通过软件控制灯光的开闭、亮度和色温了。两支都可以单独设置，如果你有Hue Play的话，也能通过Control Center进行配置和设置。不过这里笔者还是有个疑问，灯光的四位编码到底是几进制的，如果是16进制的话全部编码才有65536个，超过这个数量就会有重复编码了。

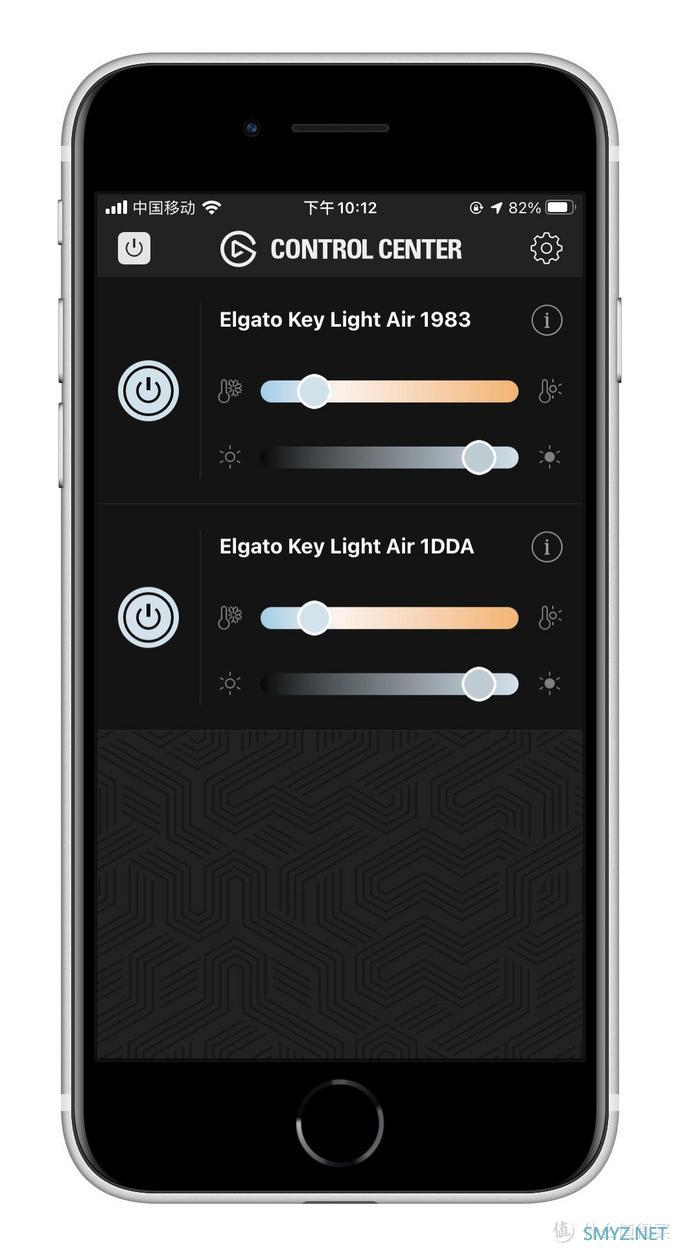

当然通过手机端APP来操作，也可以直接控制对应设备。iOS可以通过Apple Store搜索「Elgato Control Center」下载，mac OS可以直接通过官网下载。

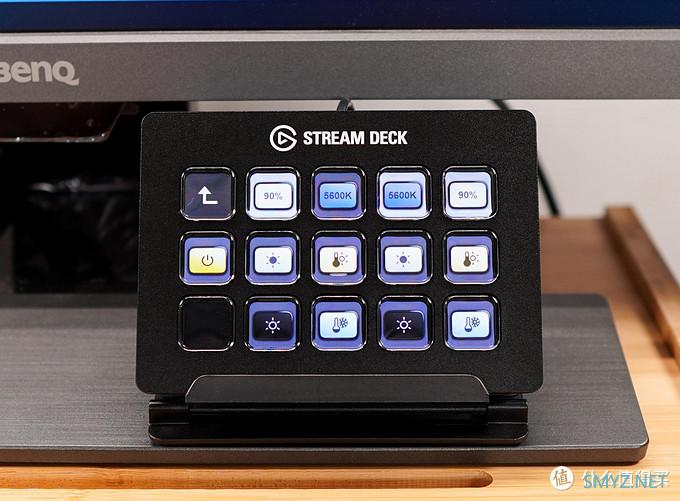

当然最重要的，灯光系统也是能通过Elgato的Stream Deck进行控制的。灯的开关、色温、亮度也都能映射到这个实体“捷径”上。
4.后续升级内容
后续升级最重要的有几个重点1.组织多机位，现在在考虑两个方案：是直接购买第二台α6400+一颗适马16mm F.4；或者是直接咸鱼淘两台GH4+两颗小蚁镜头；
2.要把俯拍滑轨架设到位，之前定制的这条滑轨花了三百多，后续还会迭代设计，具体改造思路还要再行确认；
3.桌面现有设备，一支8孔位PDU插排是不够的，所以又添置了一支同款。不过现在很多设备都能够通过C口供电，后续可能要自己做一个多口USB充电头来统一供电；
4.需要进行图像采集的设备比较多，要建立一套完整有效的采集方案。
5.总结
想要拍得爽，还是得布置多机位生产环境的稳定性压倒一切
6.写在最后
以上就是本期的全部内容了，一个工作室的建设是没办法一蹴而就。单一个理线我就反反复复调了不少次，这还是已经有不少桌面布置经验了的情况下。本次改造终于把拍摄系统初步搭建到位，后面还会继续升级，毕竟入手了Elgato全套设备，怎么得把直播系统也整好。对桌面和全屋系统感兴趣的各位还请点波关注，等待后续文章更新。
如果觉得此篇文章对您有帮助的话，还请多多点赞、收藏评论。这里是老锅，我们下期再见！
