小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。详细活动规则，请猛戳此链接！在开学季前夕，我终于在某宝车价淘到一张技嘉RTX 2070 SUPER GAMING OC，终于把我的老朋友GTX 1070ti给换了下去，搭配我618购入的新平台，玩了几天后发现这玩意性价比还挺惊人的，超乎我的预期，于是我打算做一次评测，给大家拆解一下这张显卡，探索其中的整体构造。最后再来做个超频测试，看看能不能把这张技嘉RTX 2070 SUPER GAMING OC的性能进行提升，赶超比GAMING OC贵600的技嘉AORUS RTX 2070 SUPER。

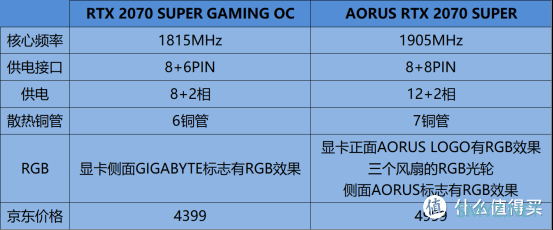

首先，RTX 2070 SUPER GAMING OC和AORUS RTX 2070 SUPER的差距有多大呢？如图所示，在性能上，AORUS RTX 2070 SUPER的频率为1905MHz，而RTX 2070 SUPER GAMING OC为1815MHz，相差了90MHz，供电和供电接口也不如AORUS RTX 2070 SUPER的丰富，散热方面AORUS RTX 2070 SUPER多了一根铜管，都是三风扇设计。

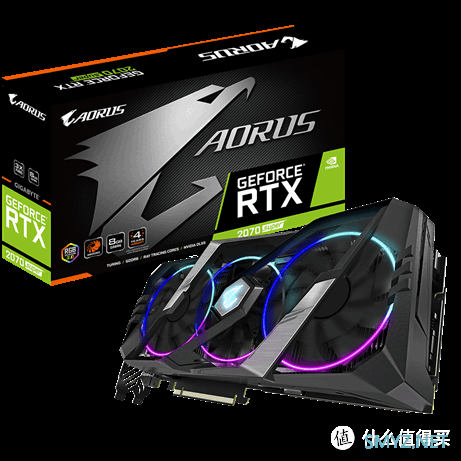

而两张显卡差别最大的，就是外观设计了，AORUSRTX 2070 SUPER整体RGB效果都要比RTX 2070 SUPER GAMING OC要强上不少，正面有三个风扇的光轮RGB与AORUS LOGO RGB，侧面有AORUS的RGB字体灯光，而且外观会比RTX 2070 SUPER GAMING OC更有设计语言。像我这种不追求RGB的，RTX 2070 SUPER GAMING OC就是我最好的选择，虽然供电和散热我们不能改变，但在价格上，我们有足够的优势，而且在性能上，也可以进行超频来赶超，也就是说，我们去除了更加好看的灯光和更扎实的用料，得到了接近AORUS RTX 2070 SUPER的性能，以及省下了一小笔钱，那岂不是很划算？那么将RTX 2070 SUPER GAMING OC打造成AORUSRTX 2070 SUPER的具体步骤是什么呢？别急，往下看就是了。
显卡拆解

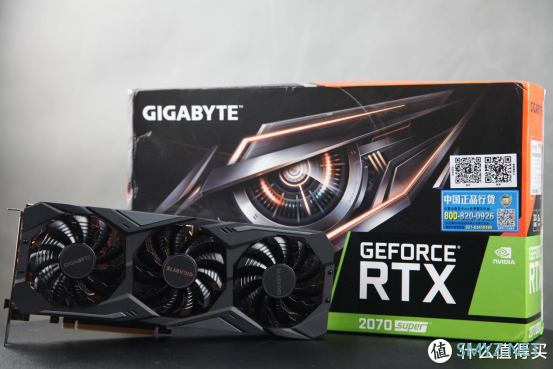

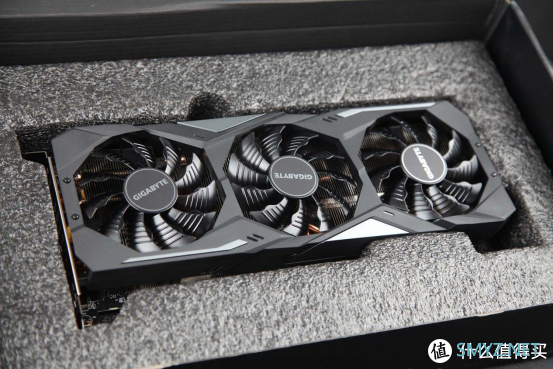

首先是实物正面展示，技嘉RTX 2070 SUPER GAMING OC显卡采用三个82mm风扇设计，风向采用正逆正的方式，直接感受上是会比双风扇好上一些的。而外观上可以看出是比较硬朗的，棱角分明，黑色主体加上灰色点缀，比较富有科技感，总比某些煤气炉要好看。

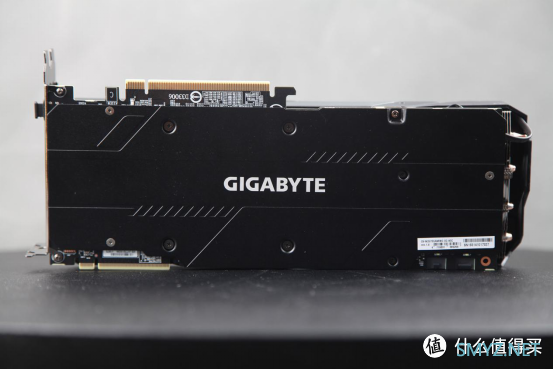

背面则是技嘉LOGO的背板设计，这个价位的显卡有背板是正常不过的了，可以阻止灰尘在显卡背部堆积，同时视觉上也会变得好看一些。

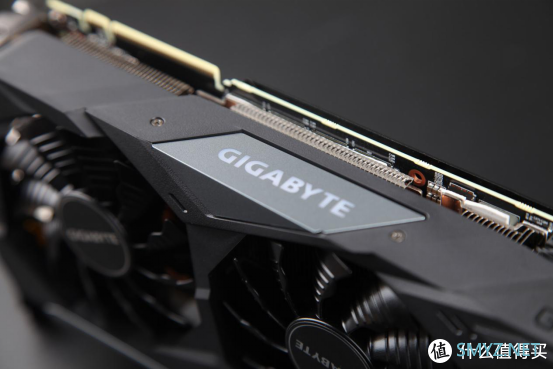

显卡侧面则是技嘉的RGB灯效了，可以通过机箱的侧透板，看到GIGABYTE的RGB灯效，灯效方面可以通过下载技嘉官网的软件，对显卡灯光模式进行选择和调整。

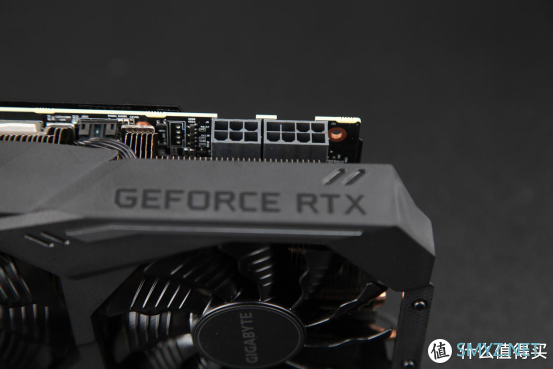

电源方面采用了8+6pin供电，保证显卡在电源上的稳定，同时插头背后有供电DEBUG指示灯，如果出现故障等情况会进行闪烁提示，这样的交互还是很方便的。

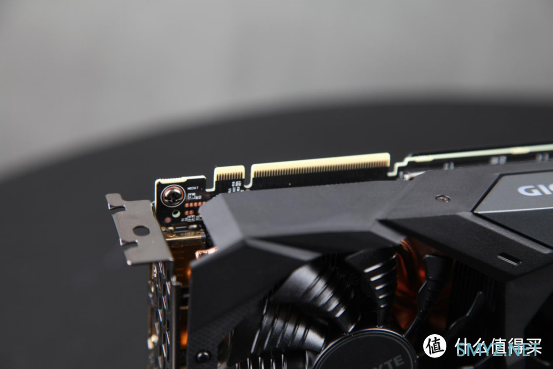

同时技嘉RTX 2070 SUPER GAMING OC是支持NVLINK的，只要你购买了NVIDIA NVLINK桥接器，就可以用两张RTX 2070 SUPER进行桥接了。

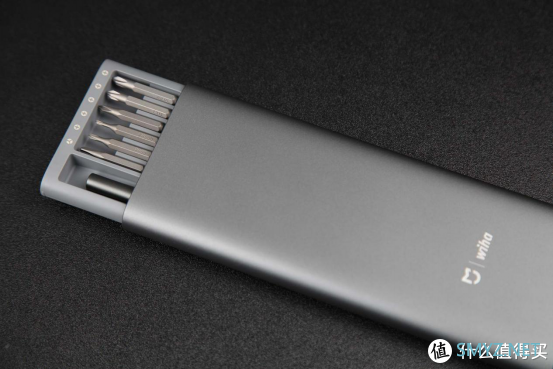

那么接下来就是进行拆解了，那我我的小工具，米家螺丝刀，当时脑子一热99大洋买的，不过外观确实很好看，就是有点溢价。

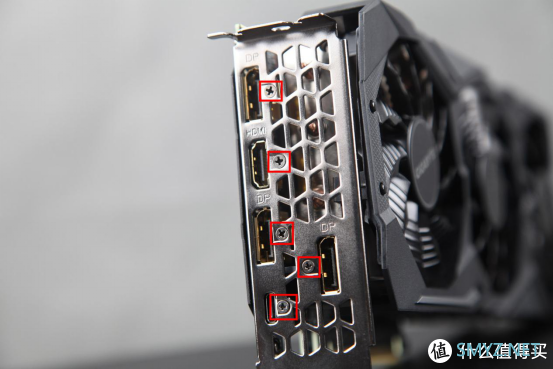

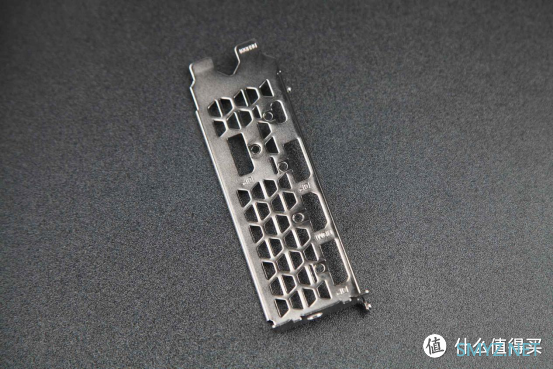

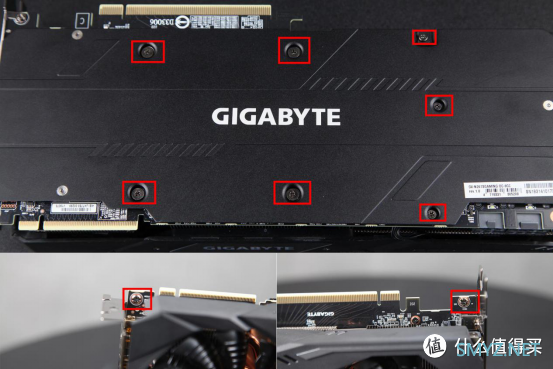

小米（MI）螺丝刀米家wiha精修螺丝刀套装小米米家螺丝刀套装97.99元京东去购买看百科首先把背板的5个螺丝拧下来，接着是接口挡板与显卡的两颗螺丝，最后拧下接口背板的五颗螺丝就可以把挡板拆下来了。

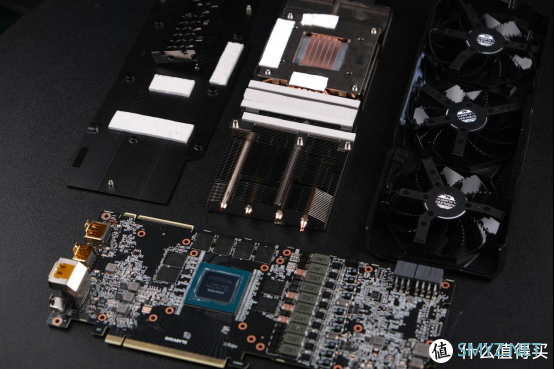

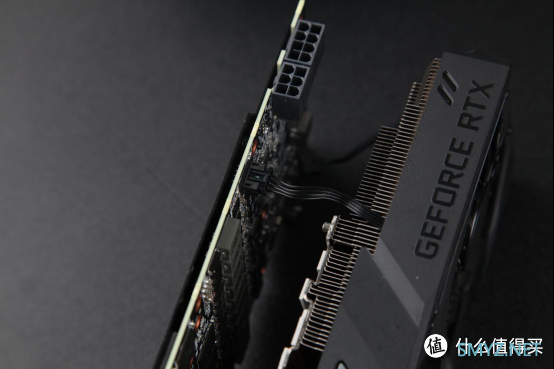

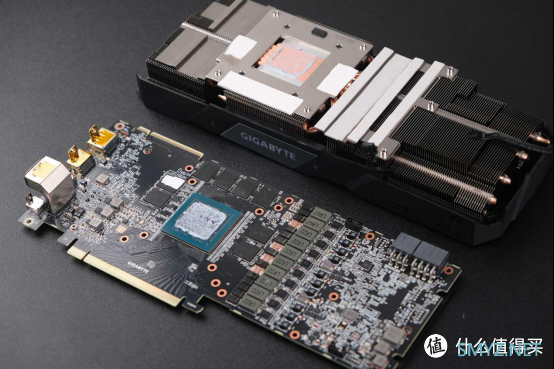

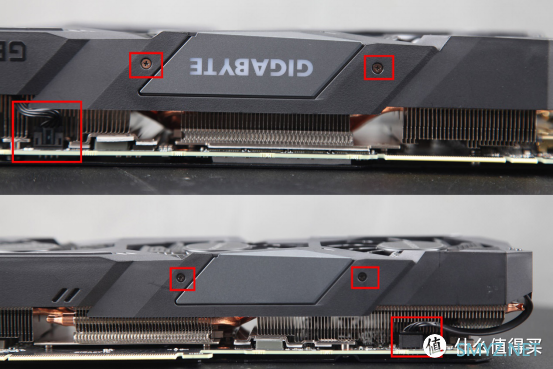

接着再把显卡PCB与散热模块用点小力掰开就能分离了，分离后你会发现有两根线接着显卡PCB板，这时候就需要用点力了，因为这个部分比较紧，我手指拆完都是深深的红印。而侧面的四个螺丝是固定风扇外壳和散热鳍片的，拧下来后就可以分离了。

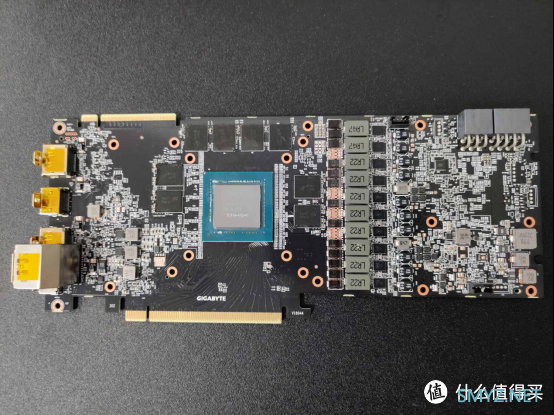

这就是技嘉RTX 2070 SUPERGAMING OC显卡的PCB，密密麻麻的电子元件布局，也是感受到技嘉的用料良心了。

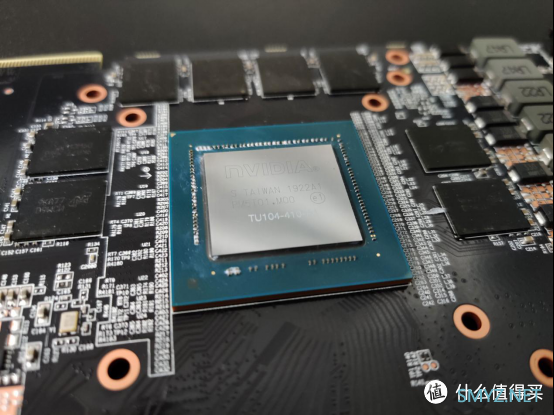

整个显卡的核心就是他了，TU104-410-A1，显卡的核心频率默认是1815MHz，相比公版的1770MHz要高上一点，2560个流处理器，在性能输出上相当给力。

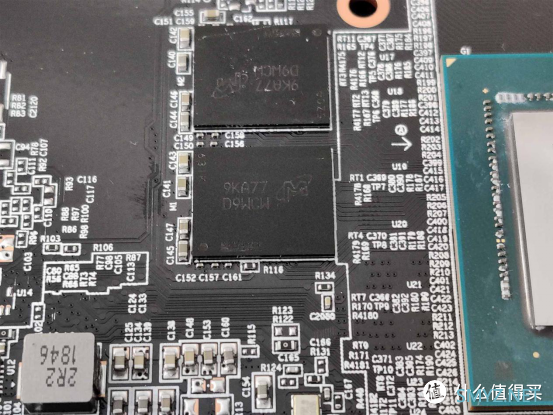

采用镁光显存，分8个布局在核心周围。

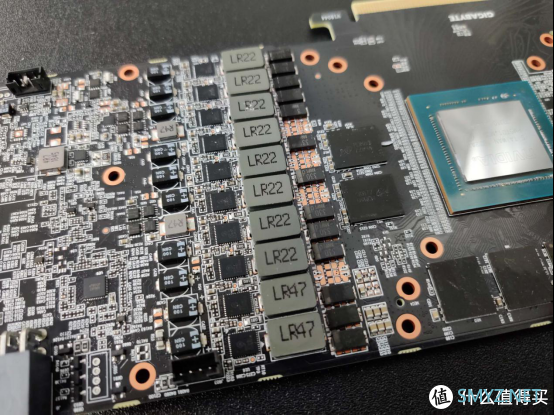

8+2相供电，给予显卡在性能输出上的稳定，超频完全不成问题。

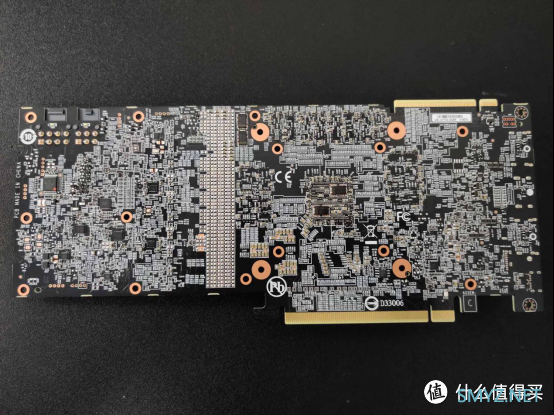

显卡背板也是密密麻麻的，如果没有背板，积灰后会更加难受。

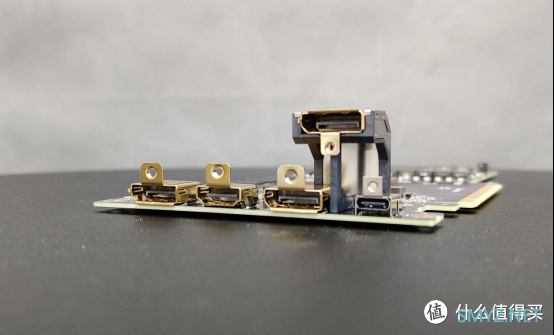

显卡接口也比较丰富，有3个DP1.4接口，1个HDMI2.0b接口，以及一个TYPE-C接口，满足所有基本的日常需求。

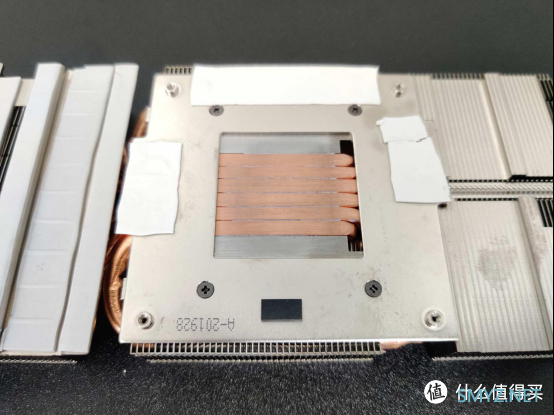

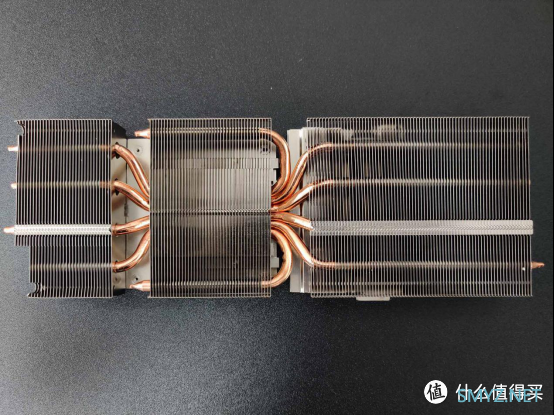

接下来就是散热鳍片，正面就可以看到他的通透性，六铜管直触保证了核心温度不会过高，可以在性能上发挥全力。而与显卡PCB板的接触面，分布着足够大的导热垫，确保热量不会堆积，用风扇在一瞬间带走所有热量。

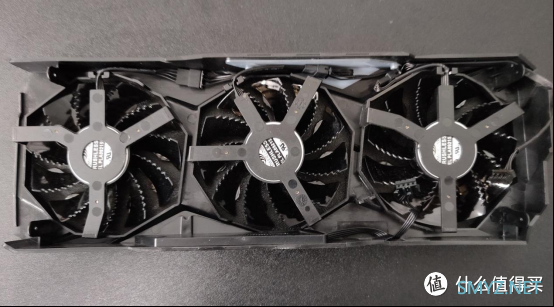

这是风扇外壳的内部结构了，由于太麻烦我就不进行拆解了，怕到时候装不回去就头大了。

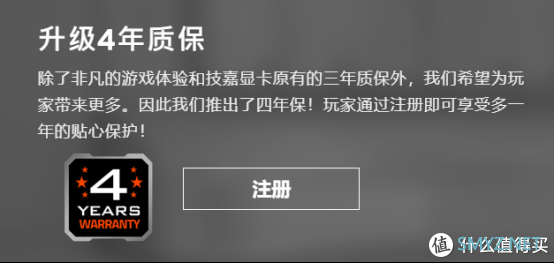

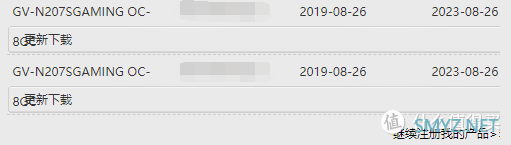

值得一提的是，在购买技嘉显卡后的一个月内，可以通过扫码关注公众号，输入显卡SN码，将原本的3年保修延长至4年保修，这点还是很良心的，毕竟技嘉现在是支持SN码个人送保，哪怕到时候二手出掉也是很保值，因为保修还没过期呢。
OK，那这次拆解就这样了，可以看出技嘉在供电和散热上并没有偷工减料，基本可以说是中等偏上的方案了，光说肯定没用，直接上机跑分。
技嘉(GIGABYTE)GeForceRTX2070SUPERWINDFORCEOC8G256bitGDDR6吃鸡电竞游戏显卡4199元京东去购买看百科
性能测试

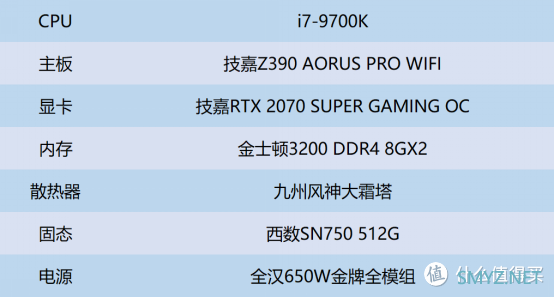

这是618新组的平台，之前没舍得换显卡，结果发现性能跟CPU不太搭，于是便购买了这张RTX 2070SUPER GAMING OC。为了测试的公平，我是把主板从机箱上拆下来，在开放平台测试，室内温度是25-27，属于正常室温，没有开启空调。CPU频率为默频，没有进行超频等操作。

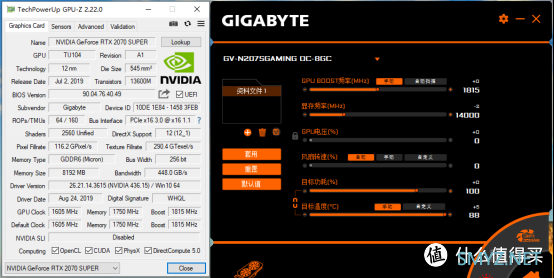

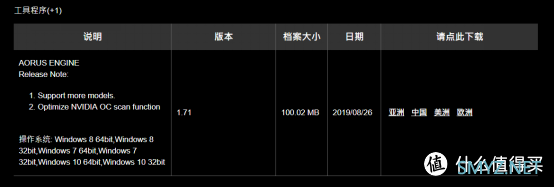

在技嘉官网下载技嘉的超频软件AORUS ENGINE，就可以直接在软件里调节频率了，简直是动动手指就完成了超频操作。

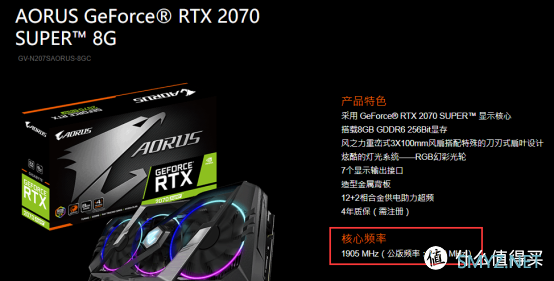

那么，如何将这张RTX 2070 SUPER GAMING OC显卡超到AORUS RTX 2070 SUPER的水准？那么在官网可以看到，大雕的核心频率是1905MHz，而我们这张卡的频率为1815MHz，那我们就直接把频率拉到1905MHz，看看测试是否有问题。
技嘉(GIGABYTE)AORUSGeForceRTX2070SUPER8G256bitGDDR6吃鸡电竞游戏显卡4999元京东去购买看百科那么在一番测试后，我最终选择了1900MHz的频率，同时显存频率拉高500MHz。因为1905频率在跑3Dmark的TimeSpy种会卡死跳过测试，虽然只是在TimeSpy中，但为了测试的稳定性，还是选择了能安全通过测试的1900MHz频率。

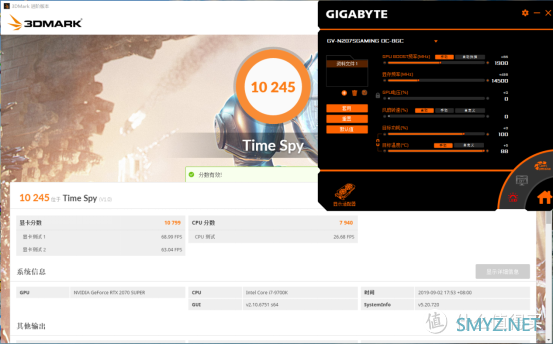

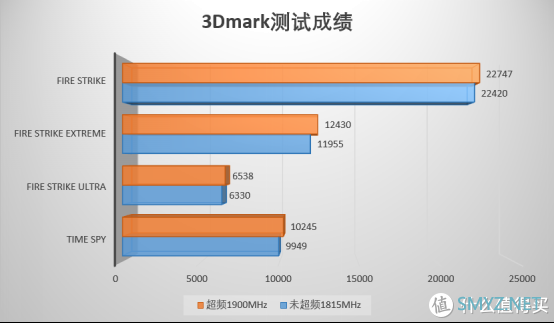

整个测试结果如下，FS中超频后领先未超频1.5%的性能，而在FSE中差距有所提升，超频后领先3.97%的性能，在FSU中超频后领先了3.2%的性能，TimeSpy则是超频后又2.9%的性能差距。

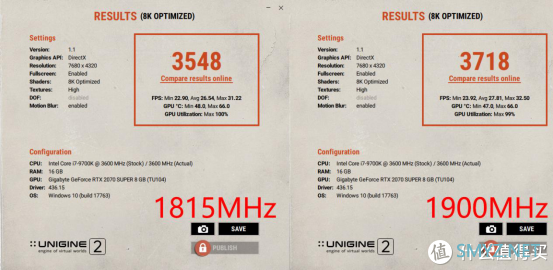

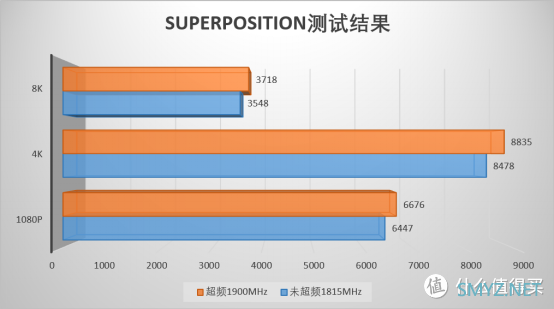

同时，我还测试了另一款软件SUPERPOSITION，在超频与未超频状态下测试1080P极限、4K、8K三个测试。
可以看到，在拉高频率后，极限压榨下，显卡的最高温度依旧只有66度，看来散热方面技嘉准备的还是相当充足的。在性能差距方面，8K测试中，超频领先了4.7%，4K中领先了4.2%，1080P中领先了3.5%。其中的差距还是比较大的，看来提升还是很客观的。
当然，我们还是要回归正业，就是测试游戏，由于我的游戏里自带测试的只有古墓丽影：暗影这一款游戏，为了准确性，我还是只对这一款游戏进行测试吧。
测试环境是1080P分辨率，特效为全开最高，进行游戏自带的测试选项。

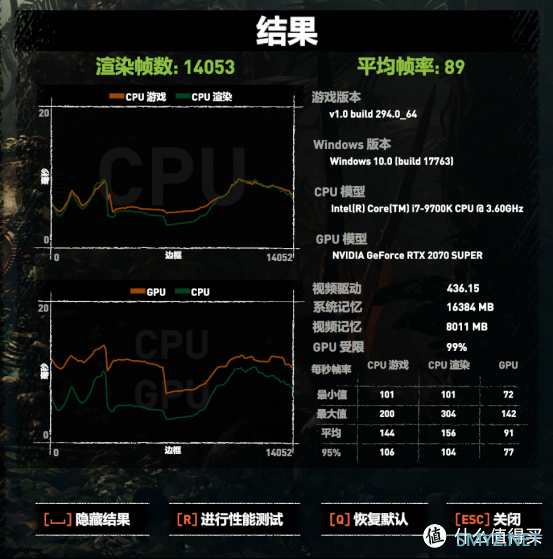

测试结果显示，未超频时，测试下来平均帧率为89，而超频后测试的平均帧率为93，两个频率我都经过了3次测试，结果都是相同的，性能上提升了4.5%，可以说超频带来的增益还是挺大的，直接说进化成RTX 2070S大雕也不成问题。
总结
根据所有数据来看，超频后带来的体验还是有较大的提升，平均下来都有4%的性能提升，而且在性能有所提升的情况上，温度并没有提升到很高的水平，依旧维持再65度左右，并且大雕与GAMING OC之间的性能差距，也被超频所带来的提升弥补了。不过有一说一，AORUS RTX 2070 SUPER在整体性能和做工上是比RTX 2070 SUPER GAMING OC要好的，如果追求外观与高性能稳定性，那大雕确实是个不错的选择。如果你不要求更多的RGB效果与外观，而追求性价比和高效性，那技嘉RTX 2070 SUPER GAMING OC适合你，毕竟超一超就能展翅高飞，达到与大雕一个水平的性能，再加上技嘉的四年个人送保，谁不喜欢呢，反正我是中意的不行。
