拆解报告：UGREEN绿联 HiTune T1真无线蓝牙耳机

知名数码配件品牌绿联布局TWS真无线耳机市场，推出了HiTune系列，此前我爱音频网曾经拆解过其首款产品HiTune WS100真无线蓝牙耳机，符合绿联一贯简约、易用的设计原则。前段时间绿联推出了旗下第二款真无线蓝牙耳机HiTune T1，这一次耳机采用了新的柄式入耳设计，单只耳机有两颗麦克风，配合ENC环境降噪技术，有更好的通话降噪能力；IPX5的防水等级可以应对运动和通勤的使用场景。

绿联HiTune T1采用络达蓝牙5.0芯片，支持双耳同步传输连接稳定；内置6mm复合振膜动圈单元，有均衡模式和重低音模式两种音效可通过触控方式切换；耳机单次续航约5小时，搭配充电盒音乐播放约24小时。下面来看这款产品的详细拆解。

一、绿联 HiTune T1真无线蓝牙耳机 开箱

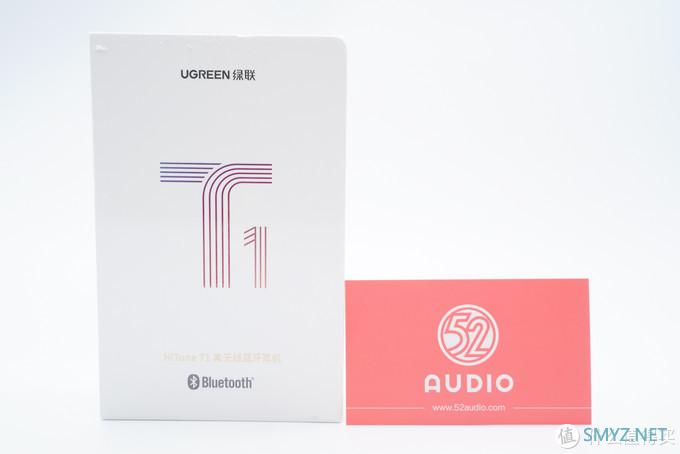

此次绿联尝试了一种新的包装盒风格，正面采用条纹图案突出了产品名“T1”，顶部是品牌名“UGREEN绿联”，下面金色字体是完整产品名“HiTune T1真无线蓝牙耳机”，底部是蓝牙认证标识。

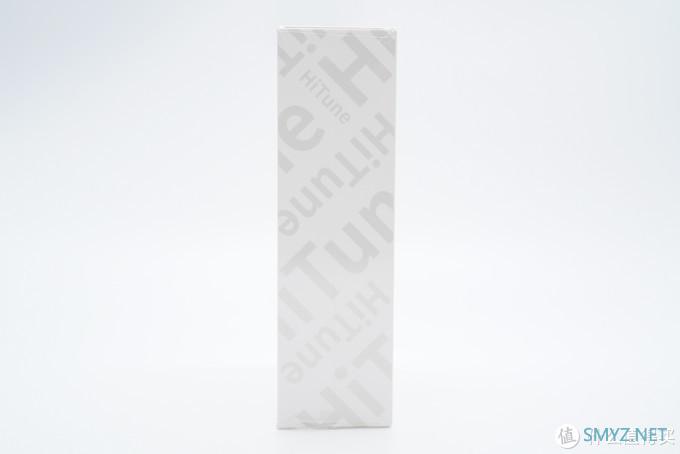

包装盒侧边是交错排列的“HiTune”字样。

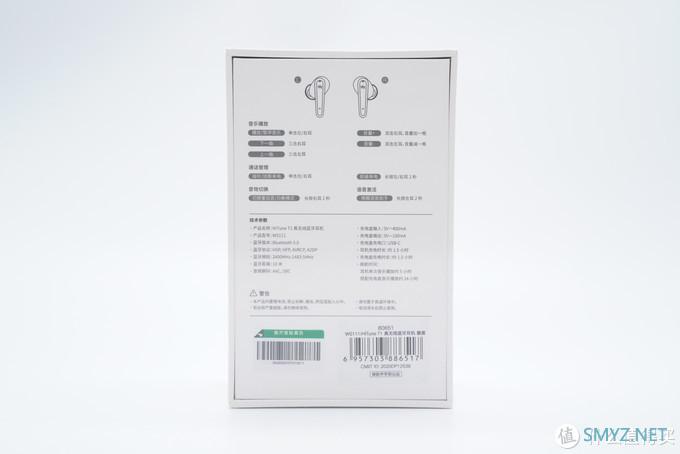

包装盒为天地盖设计，背面信息分为三部分，顶部介绍了耳机的触控功能如何使用，中间是部分技术参数，底部是产品的条形码。

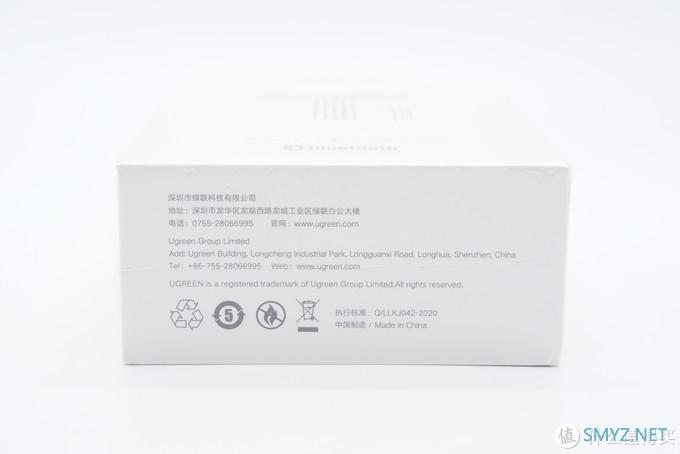

底面是深圳市绿联科技有限公司的联系方式，以及产品的环保认证信息。

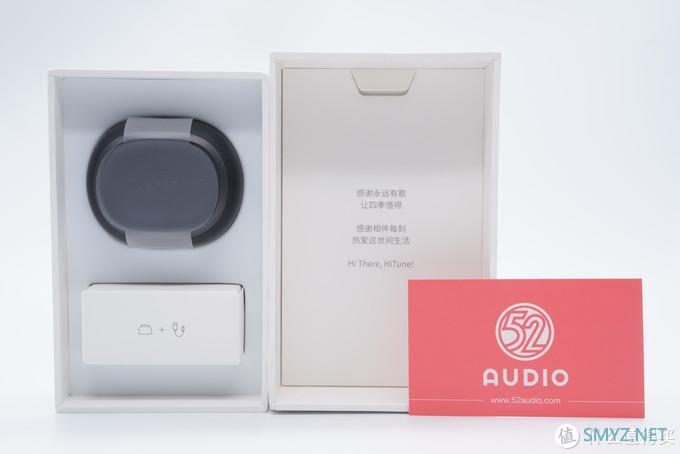

包装盒内部布局。充电盒外有保护膜，配件单独包装，说明书等也放置在一起，印有HiTune的品牌理念“感谢永远有歌，让四季值得；感谢相伴每刻，热爱这世间生活”。

配件盒内的物品，硅胶耳塞和充电线。

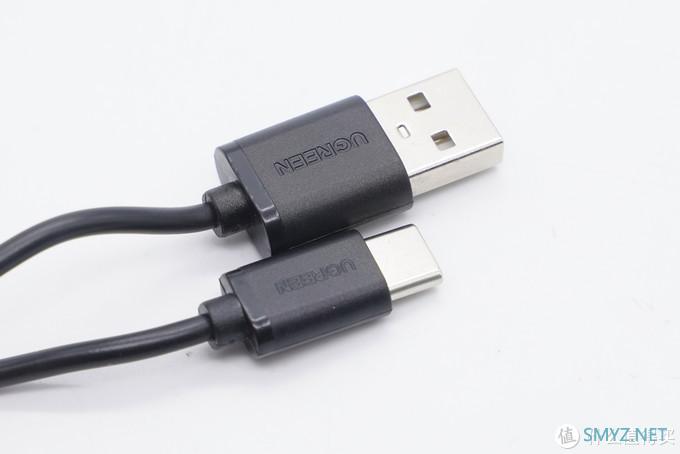

充电线为USB-A to USB-C接口，接口壳体上有“UGREEN”绿联的品牌名。

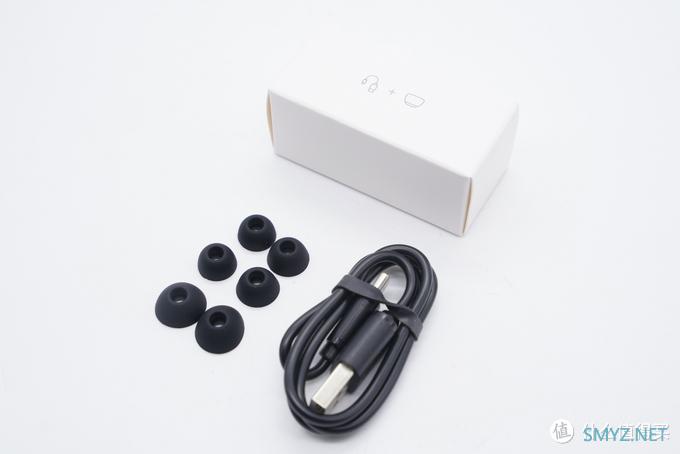

可替换的三对硅胶耳塞，耳机上自带一对。选择合适的耳塞可以提高佩戴的舒适度，更好地隔离环境噪音。

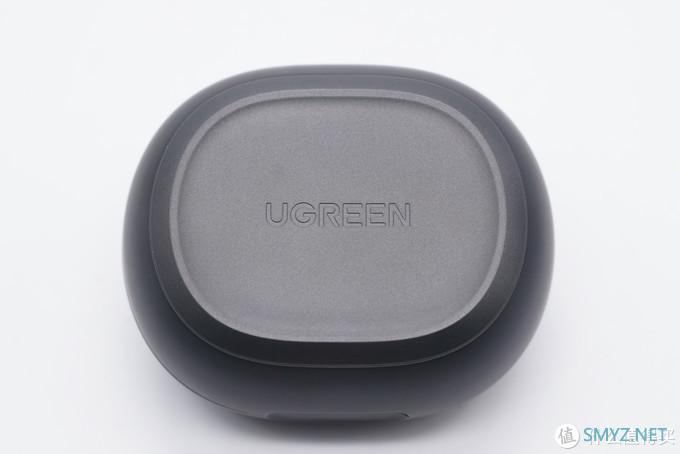

盒盖顶部是一个内凹的平面，灰色壳体与黑色机身区别开，中间有“UGREEN”绿联的品牌名。

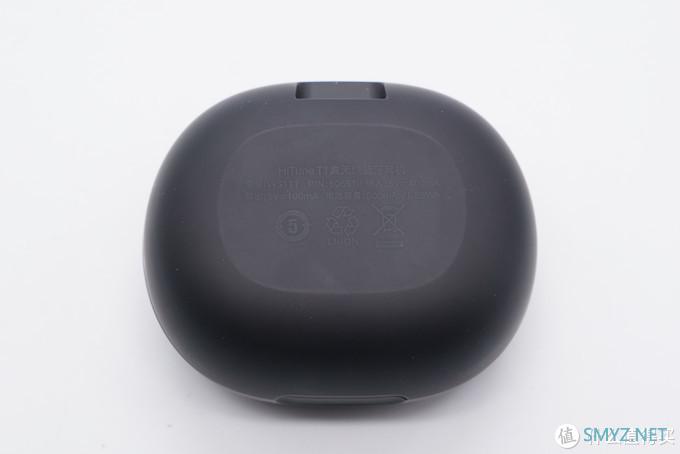

充电盒底部的产品信息：HiTune T1真无线蓝牙耳机，型号WS111，输入5V⎓400mA，输出5V⎓100mA，电池容量500mAh/1.85Wh。

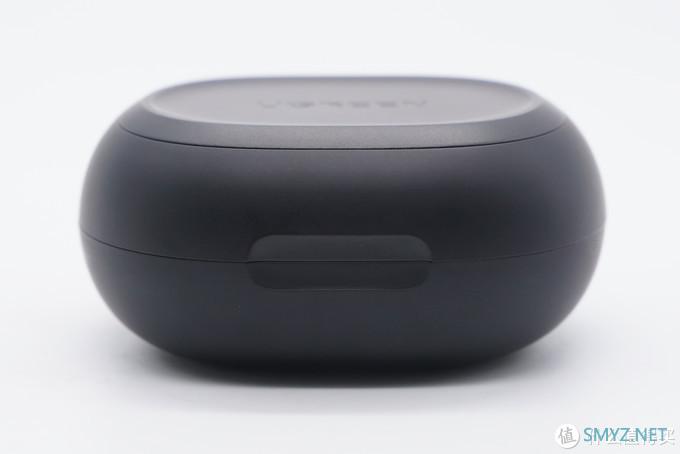

充电盒正面展示，盒盖顶部灰色壳体可能是单独粘贴上去的；盒盖开启处有一道非常宽的凹槽设计，便于打开充电盒。

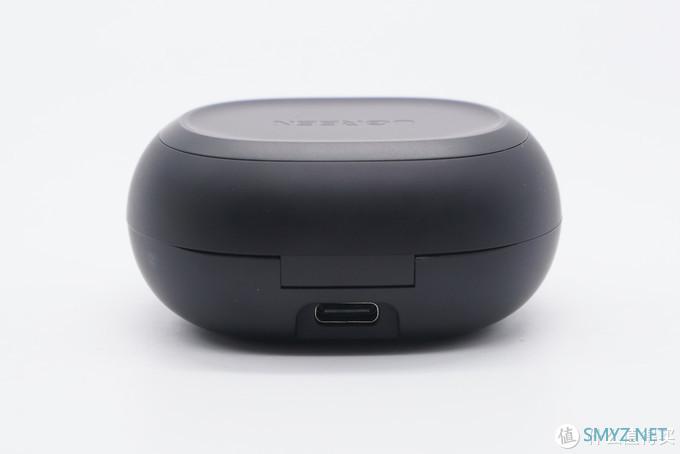

USB Type-C充电接口位于充电盒背部，内凹设计。

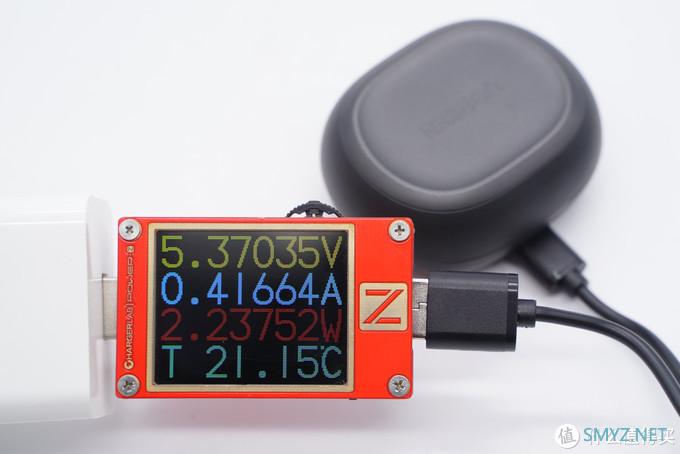

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对绿联 HiTune T1真无线蓝牙耳机进行有线充电测试，输入功率约为2.2W。

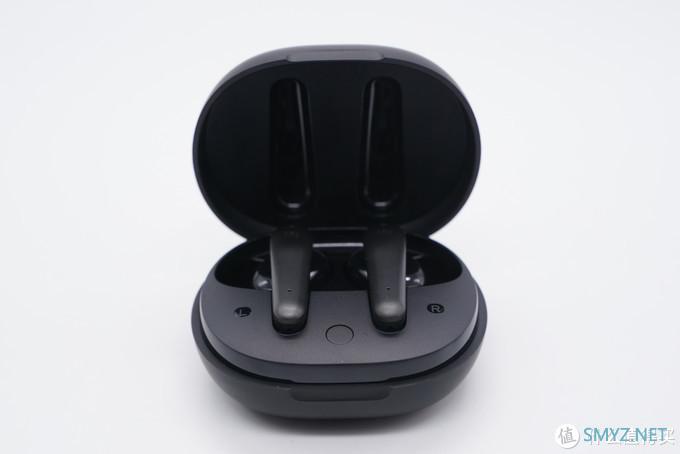

耳机在充电盒内的状态。

充电座舱上的快速配对按键和一个状态指示灯。

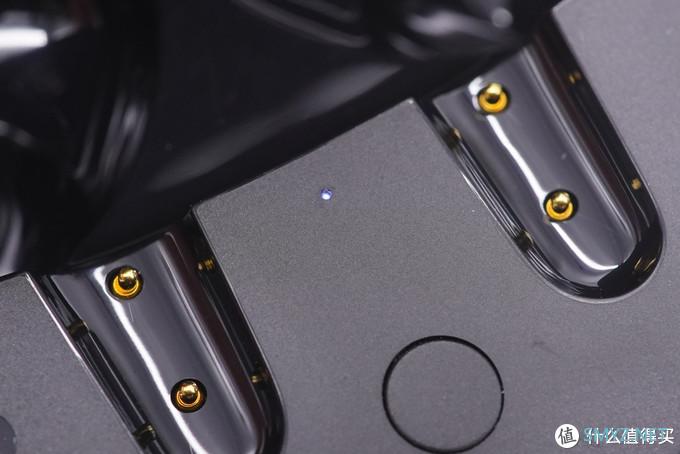

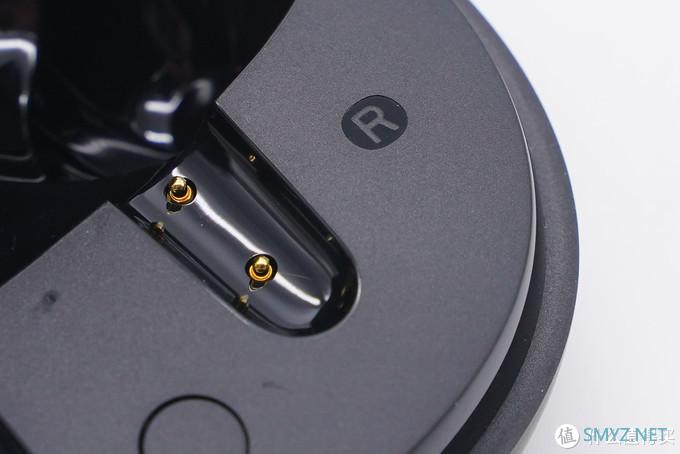

给耳机充电的Pogo Pin在耳机柄位置。旁边有耳机的L/R左右标识。

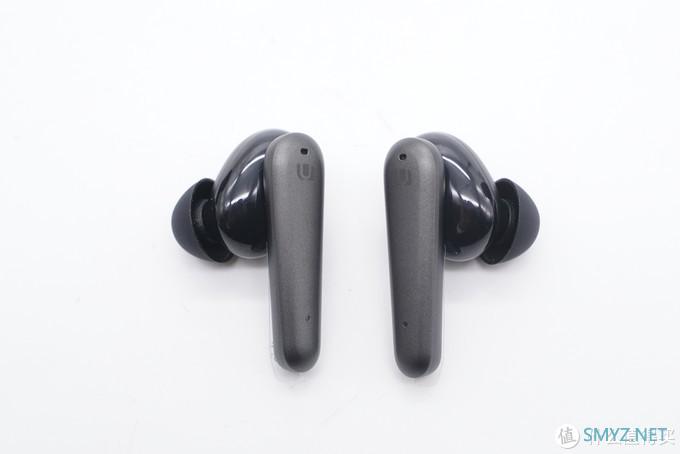

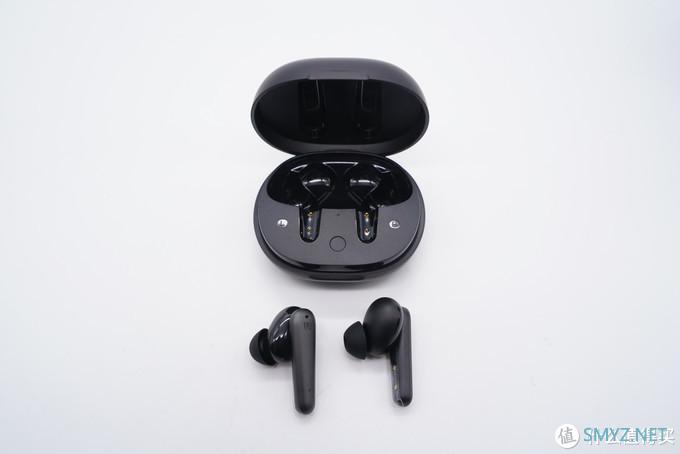

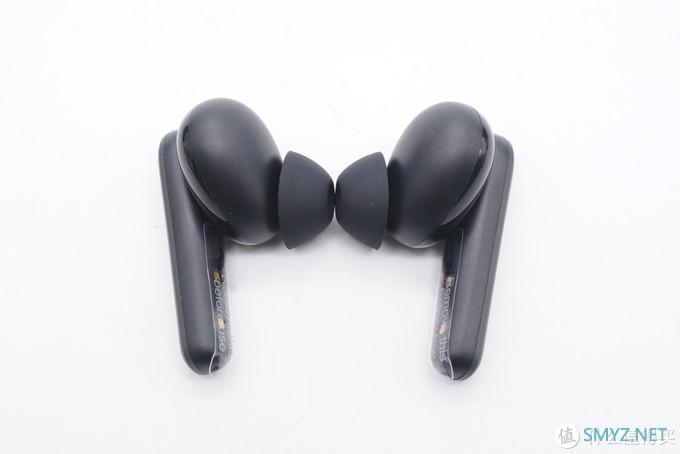

UGREEN绿联 HiTune T1真无线蓝牙耳机 曜石黑 配色。

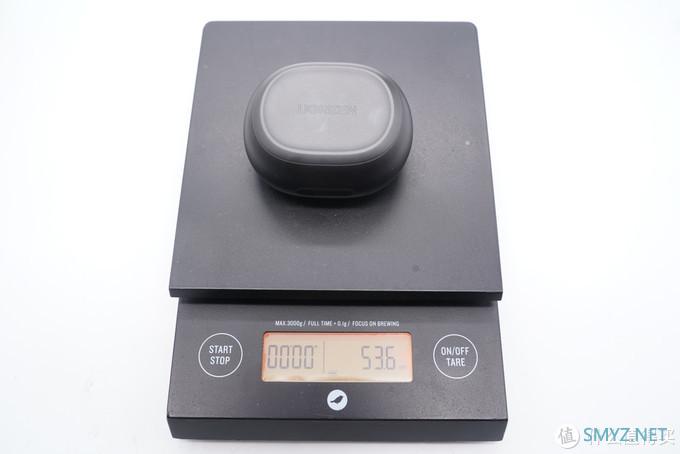

耳机和充电盒共重53.6克。

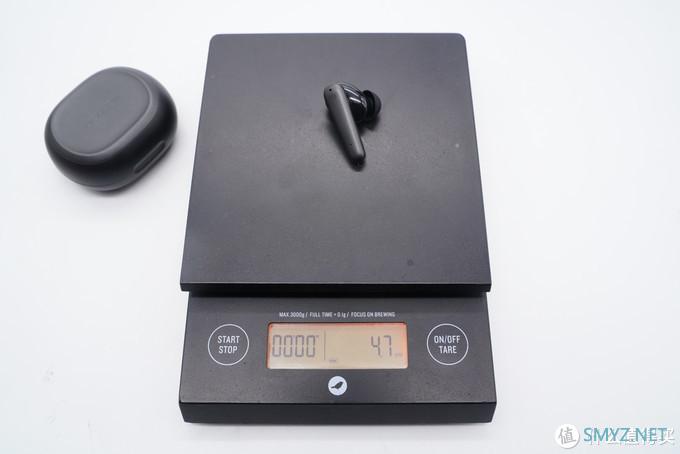

单只耳机的重量是4.7克。

二、绿联 HiTune T1 充电盒拆解

经过前面的开箱，我们已经对绿联 HiTune T1真无线蓝牙耳机的外观设计有了初步印象，耳机和充电盒均采用了灰黑色搭配的设计。下面我们将进入拆解环节，看看其结构设计和芯片用料。

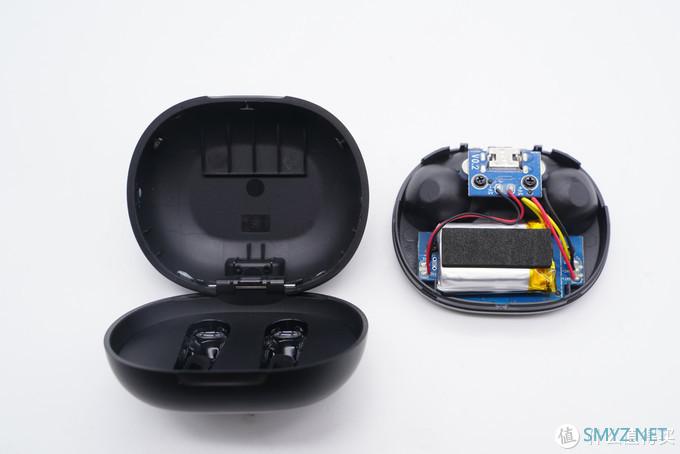

撬开充电座舱，可以看到内部结构。

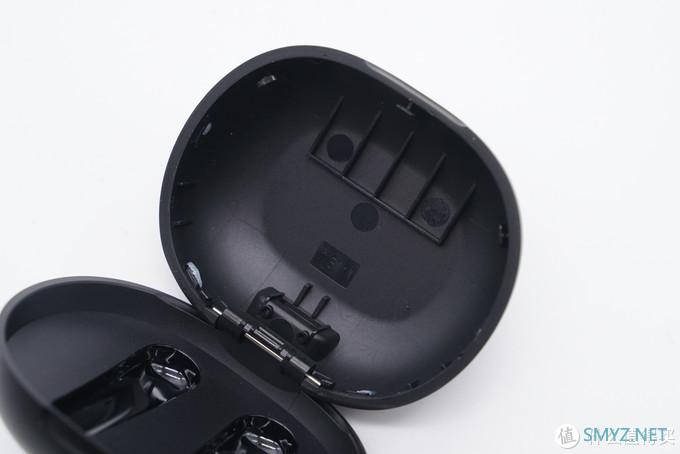

充电盒壳体内侧结构展示，卡扣处涂有胶水加固。

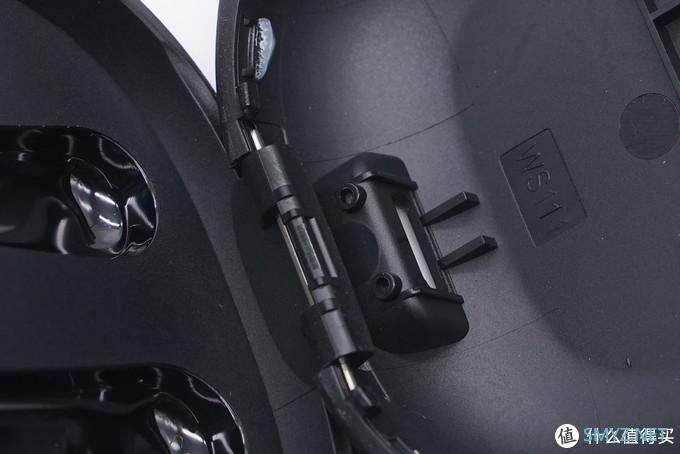

充电接口和转轴位置特写。

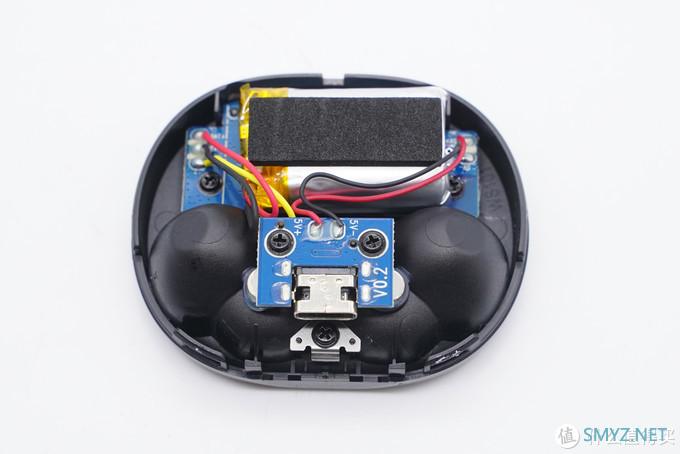

两块PCBA一高一低，均使用螺丝固定。

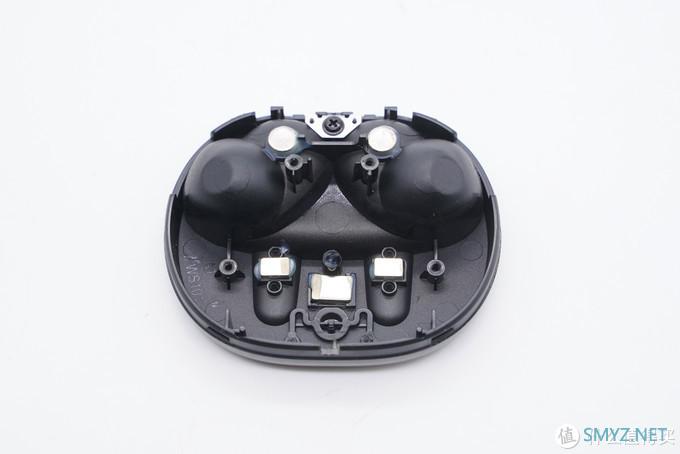

卸下螺丝取出电路，充电座舱壳体展示。耳机音腔位置有两颗圆形磁铁用于磁吸固定耳机。

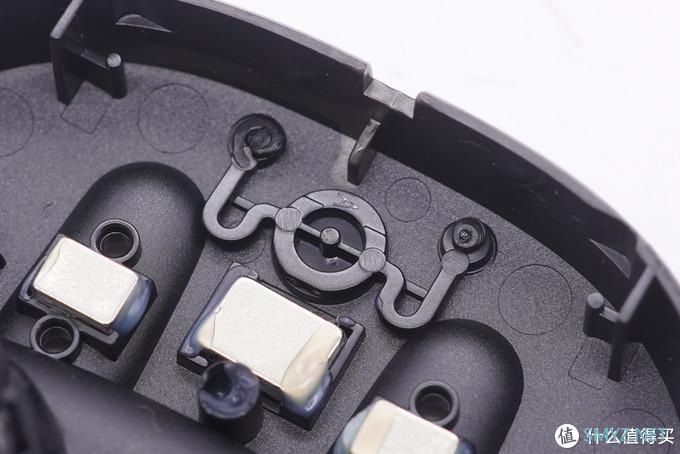

耳机柄位置还有两颗条形磁铁用于磁吸固定耳机。吸附盒盖的磁铁在物理按键和指示灯导光柱之间。

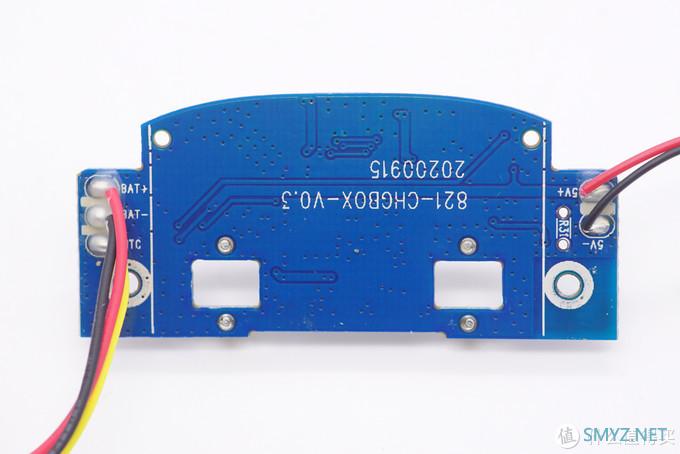

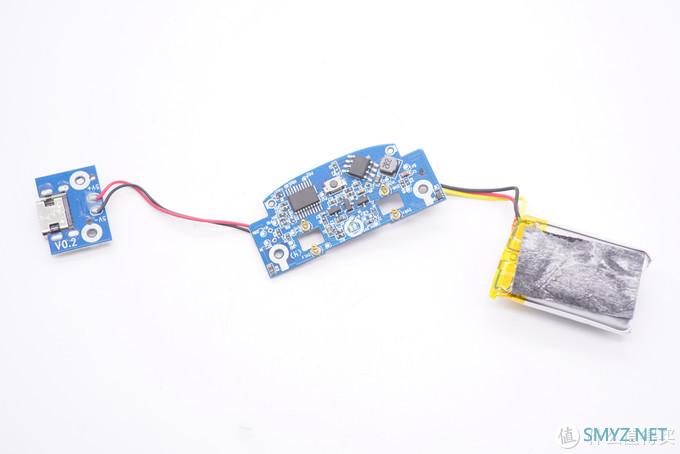

充电盒内部电路展示。充电接口所在的PCBA和电池通过导线与主板相连。

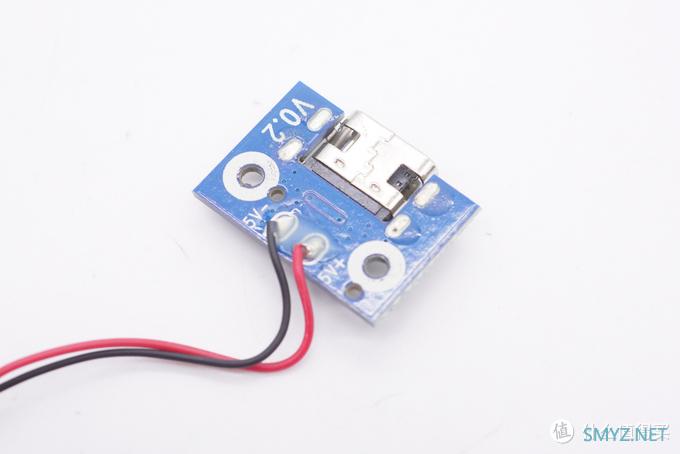

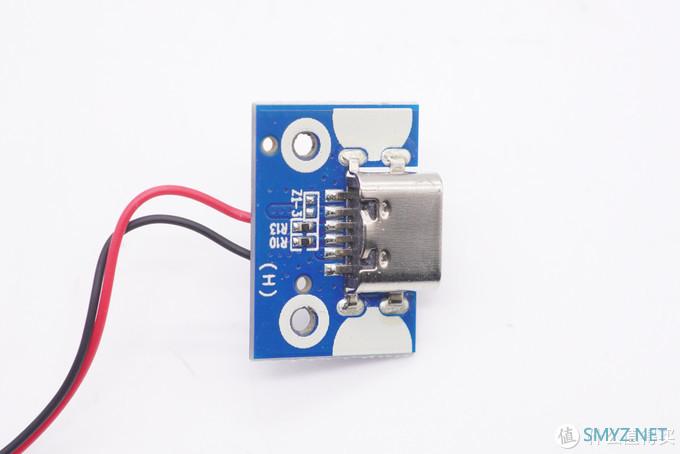

USB Type-C充电接口过孔焊接，确保充电线插拔的稳定性。导线焊点使用胶水加固。

PCBA另一侧展示，两颗电阻用于USB-C取电。

主板一侧电路展示。磁铁位置镂空。

主板另一侧电路展示。导线焊点均采用胶水加固。

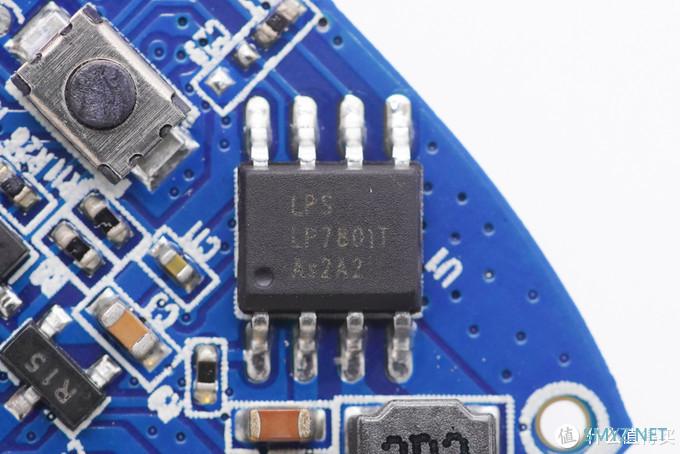

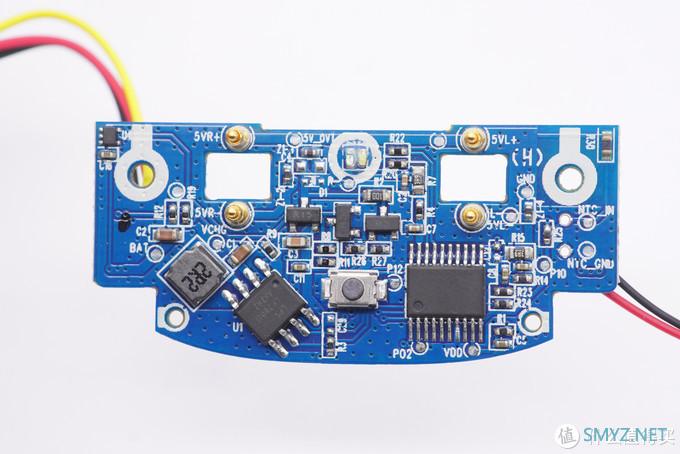

微源半导体LP7801T超低功耗充电升压单芯片，专为小容量锂电池充/放电设计，集成了线性充电管理模块、低功耗同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A，在5V常开时整个耳机仓<10uA的待机电流（含耳机，保护板）。

微源LP7801T采用ESOP-8封装，内置OVP，内置NTC精准可调，输入耐压36V，省去了输入过压保护元件，待机电流1uA；升压模块效率高达95%，开关脚耐压高，固定5.1V输出，外围少，纹波小。

据我爱音频网拆解了解到，目前已有小米、OPPO、华为、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理方案。

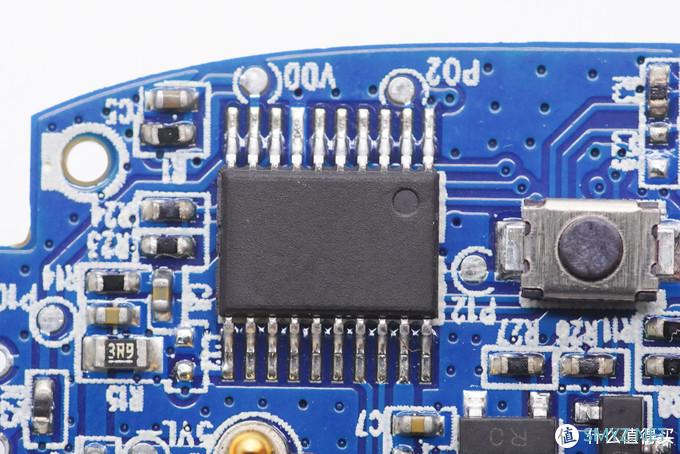

一颗无标单片机，负责指示灯控制等充电盒功能。

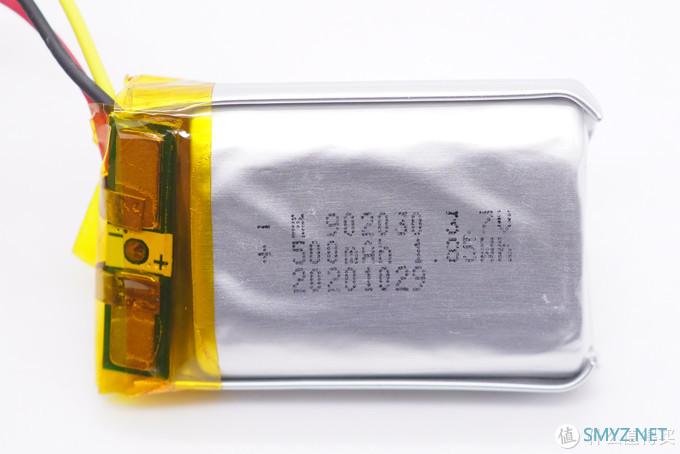

充电盒采用软包电池，型号M902030，额定电压3.7V，额定容量500mAh，能量1.85Wh。

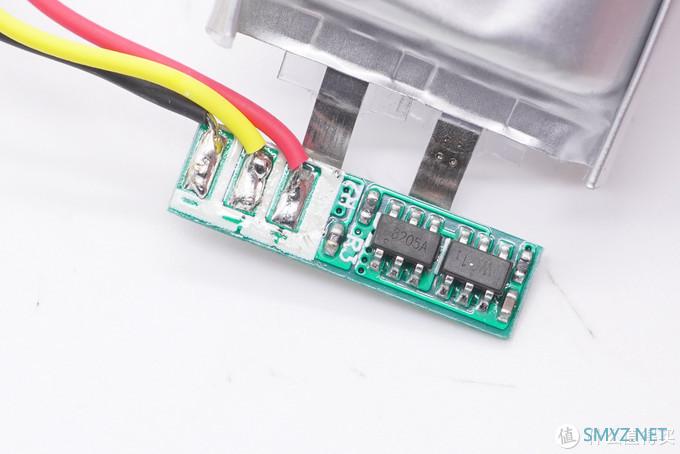

电池保护板特写，由一颗锂电保护IC和8205A N-MOS管组成，负责电池的过充过放过流保护功能，还有热敏电阻检测电池温度。

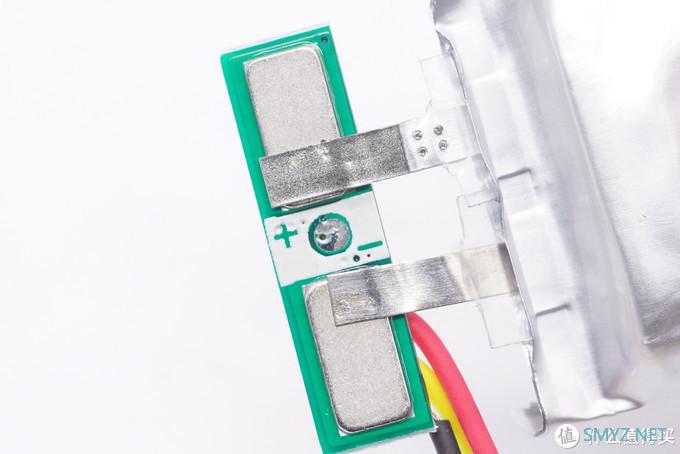

电池保护板另一侧是电池的正负极。

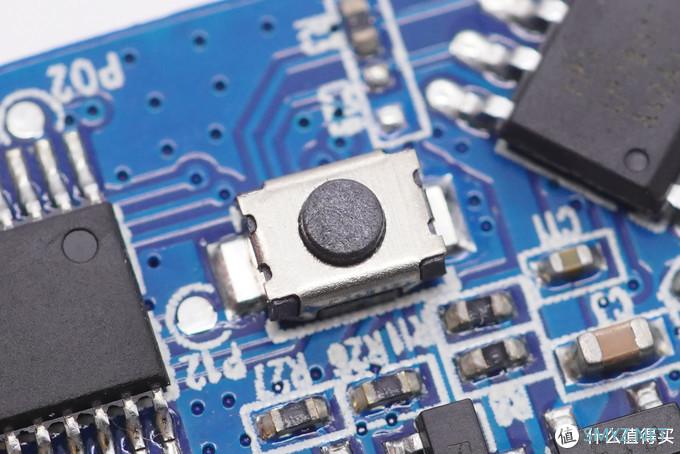

微动按键特写。

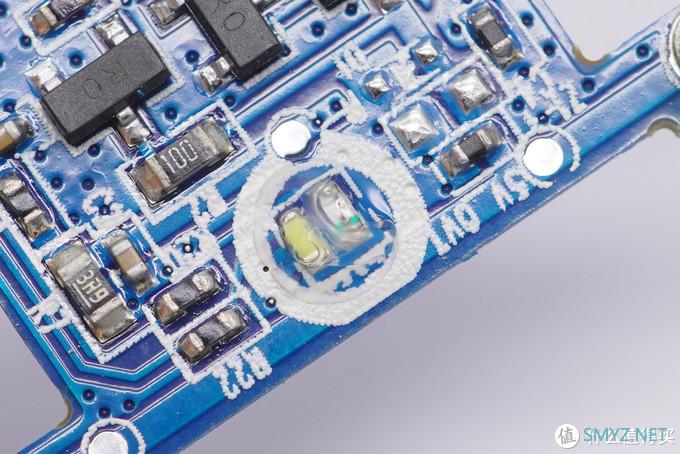

两颗LED指示灯。

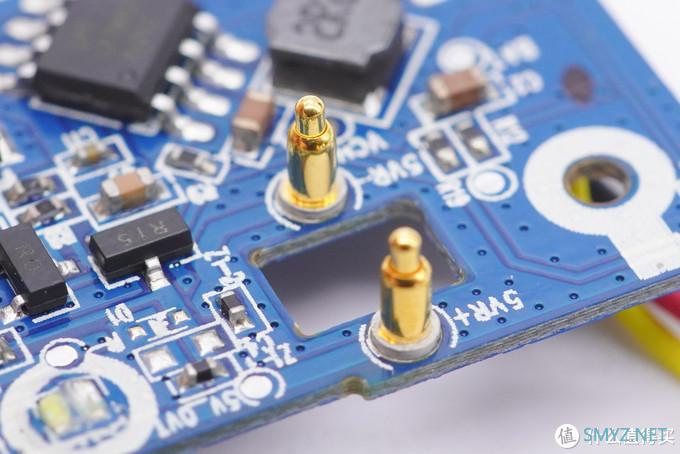

给耳机充电的镀金Pogo Pin。

三、绿联 HiTune T1 耳机拆解

下面继续来拆解绿联 HiTune T1的耳机部分。耳机为柄式入耳设计，跟充电盒一样灰黑色搭配，质感不错。

耳机腔体倾斜角度较大，贴合耳廓。

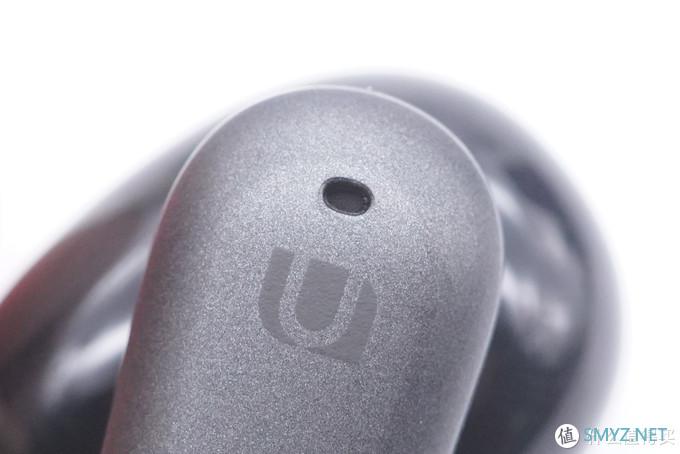

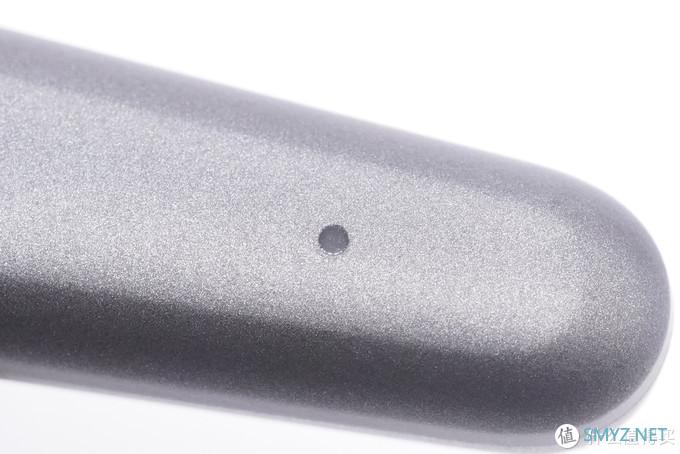

耳机柄顶部有一个麦克风拾音孔，主要用来收集环境音，辅助通话降噪，内有防尘网；开孔下方是绿联的品牌Logo，该区域支持触控。

耳机柄外侧底部的指示灯开孔。

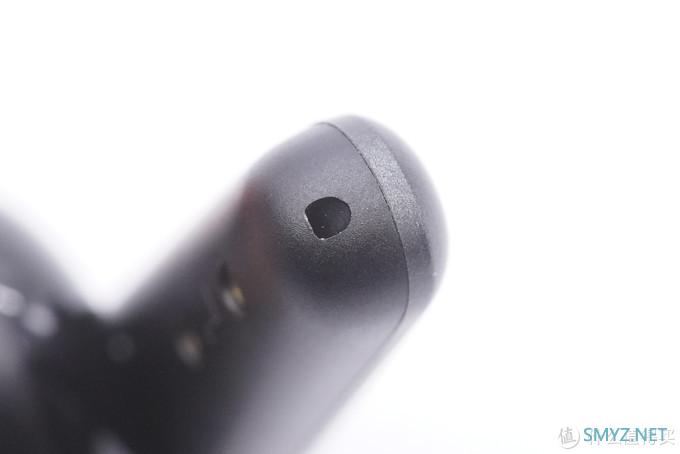

耳机柄底部的通话麦克风拾音孔。

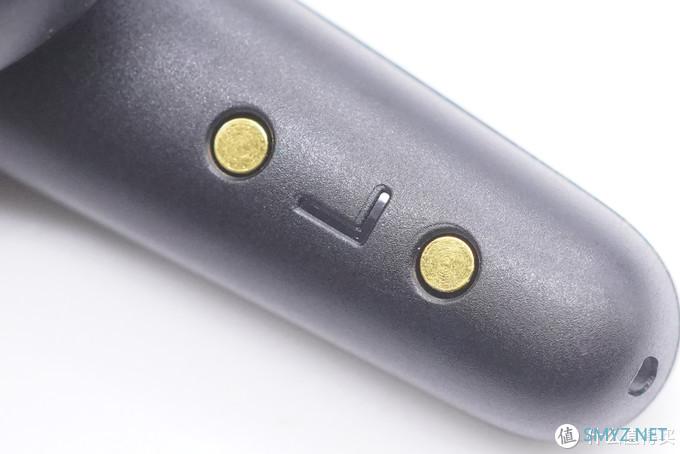

耳机柄内侧的充电触点和L/R左右标识。

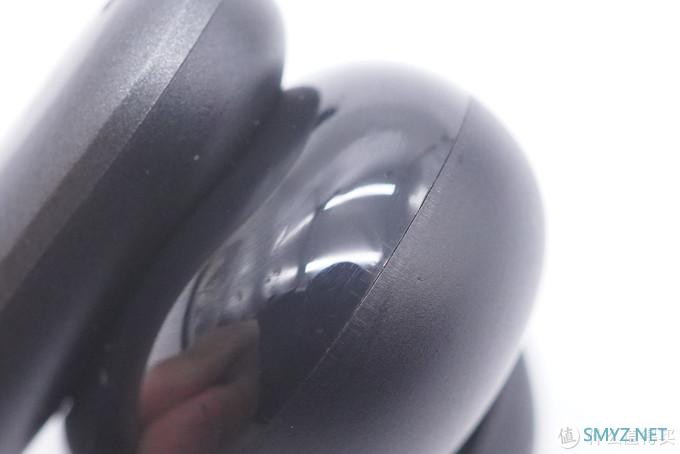

耳机壳体采用多种工艺处理，从外到内依次是灰色盖板、黑色磨砂壳体、亮面壳体和黑色磨砂壳体。

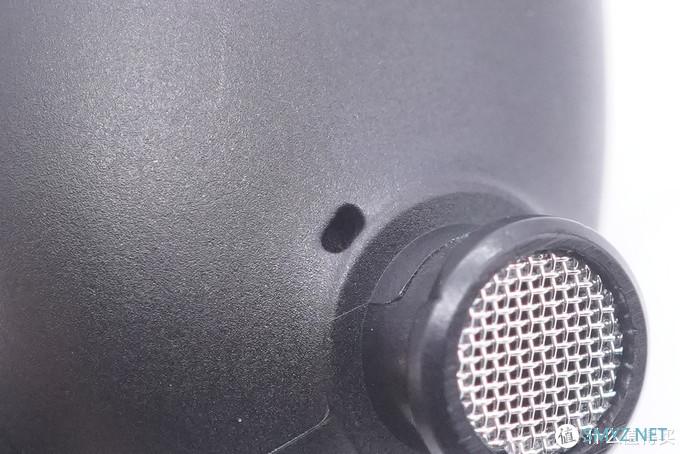

取下耳塞，出音嘴附近的泄压/调音孔。

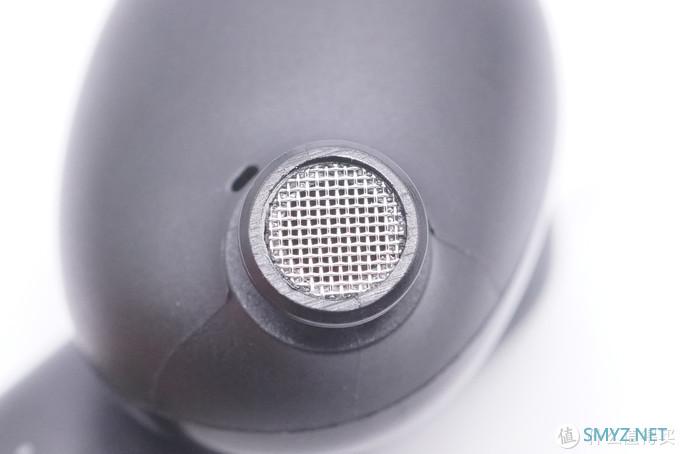

出音嘴处的金属防尘网，阻止异物进入。

首先拆开音腔的壳体，电池和扬声器单元平行放置。

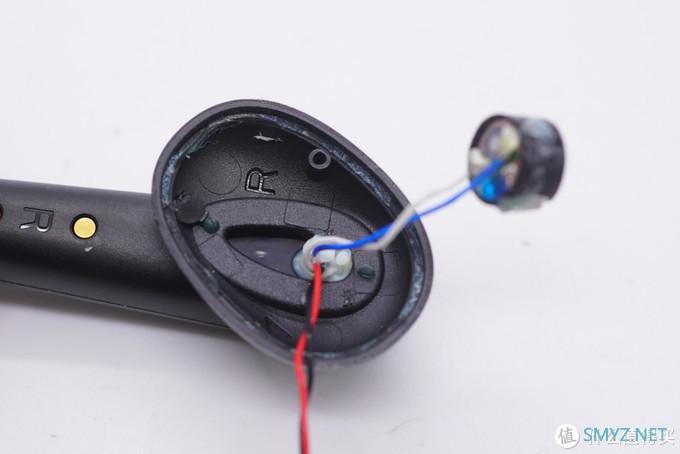

取出电池和扬声器单元，电池下面是泡棉缓冲。

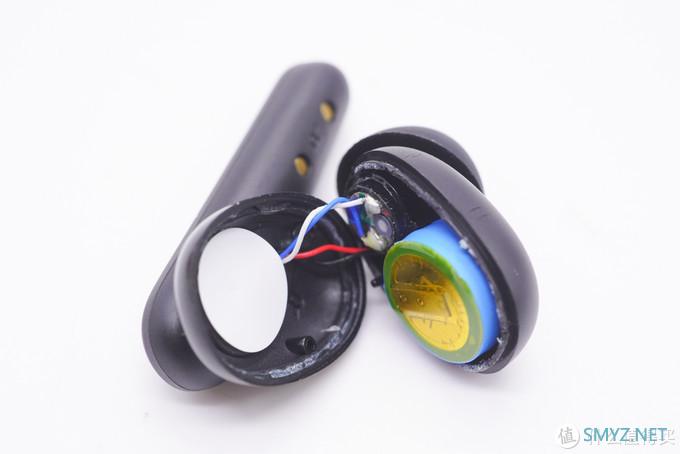

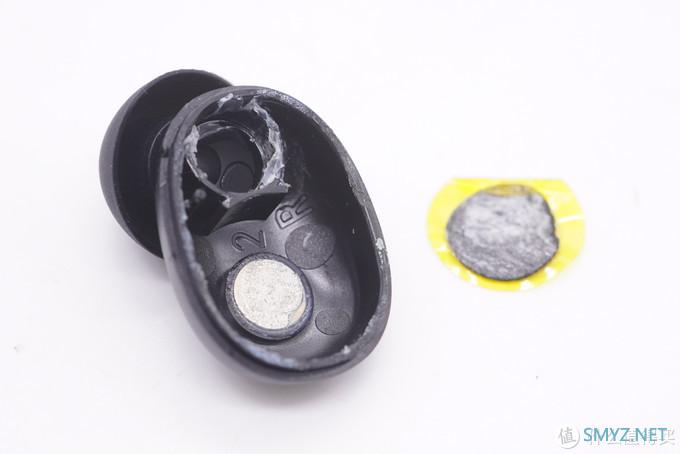

撕下保护电池的垫片，下面是吸附充电座舱的磁铁。

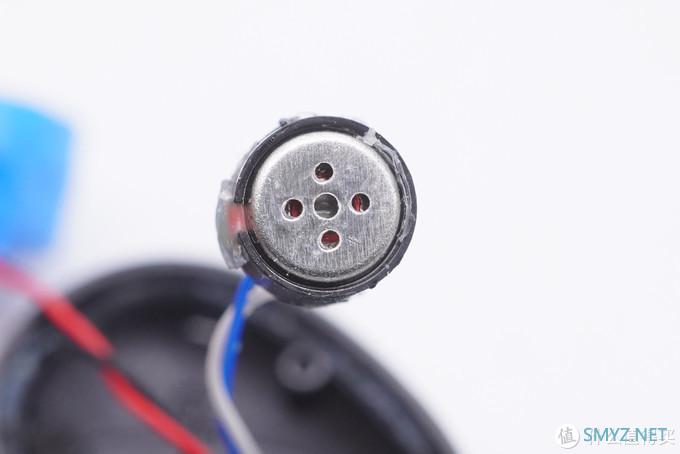

扬声器单元的振膜外有一个金属罩保护。

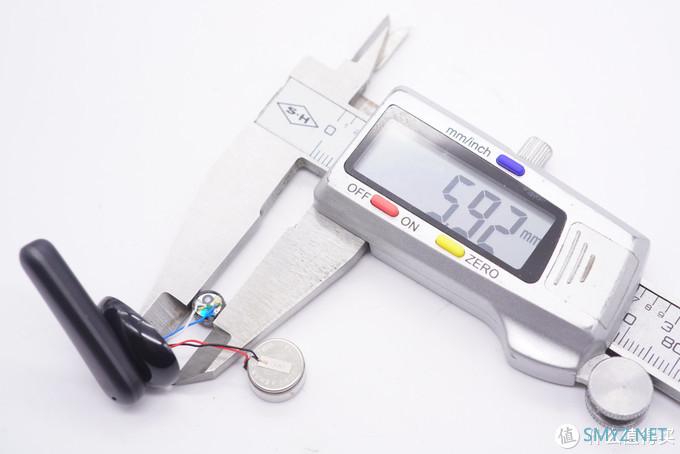

扬声器单元尺寸为5.92mm，与官方宣传的6mm相近。

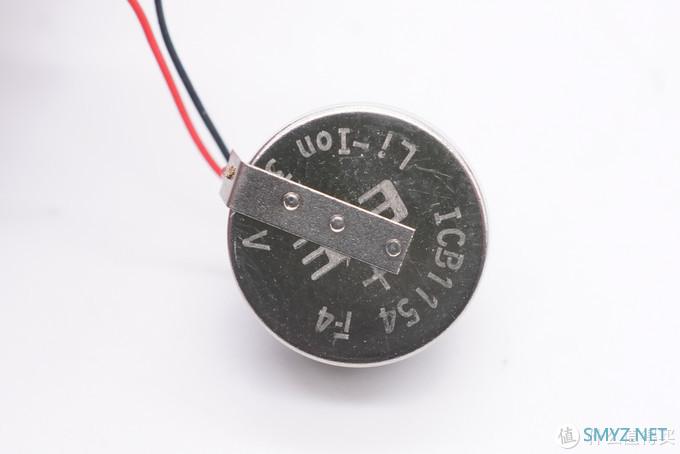

耳机采用的扣式电池来自EVE亿纬锂能，型号ICB1154，直径11mm，厚度5.4mm，额定电压3.7V。

据我爱音频网拆解了解到，目前已有三星、Buttons、紫米等品牌的真无线耳机采用了亿纬锂能的扣式电池。

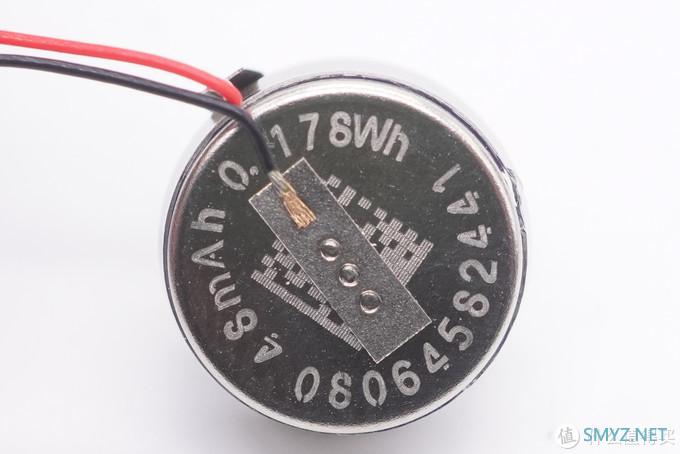

电池另一侧信息，额定容量48mAh，能量0.178Wh。

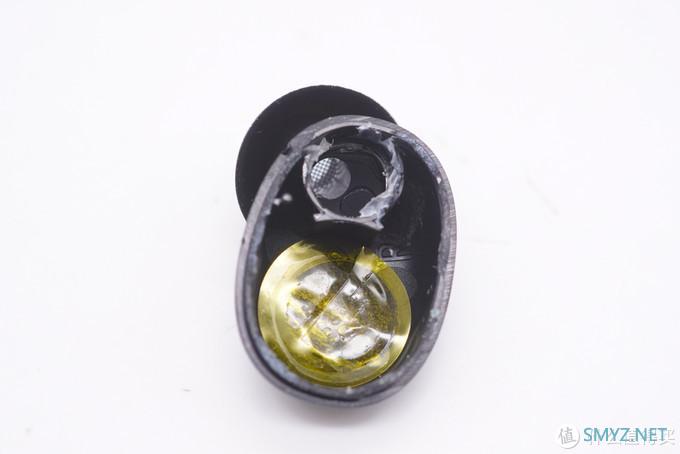

导线与主板连接的位置开孔较小，并且使用胶水密封。

拆开耳机外侧盖板。

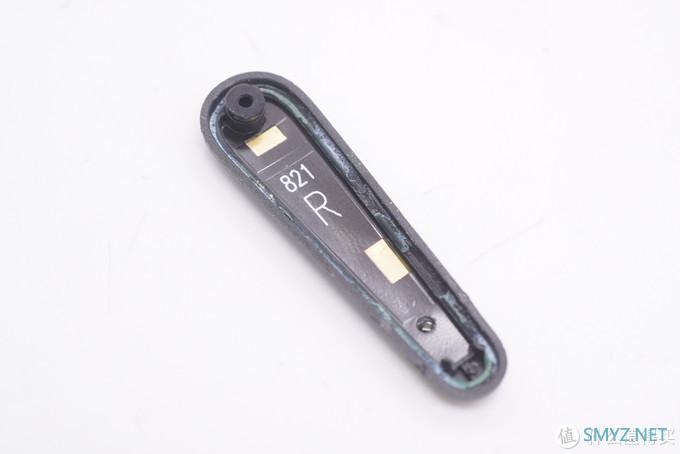

盖板内侧特写，顶部是触控感应的箔片，耳机柄中间位置是蓝牙天线的箔片。

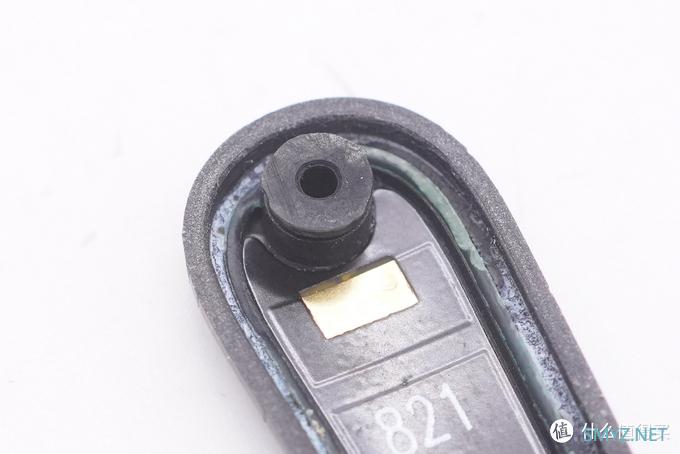

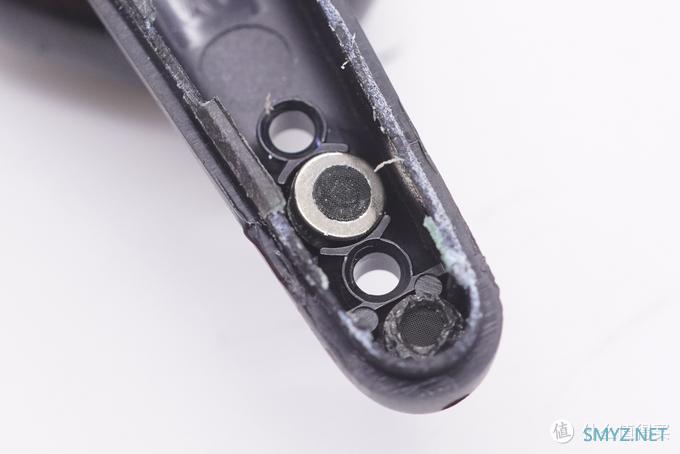

耳机柄顶部麦克风拾音孔的保护罩。

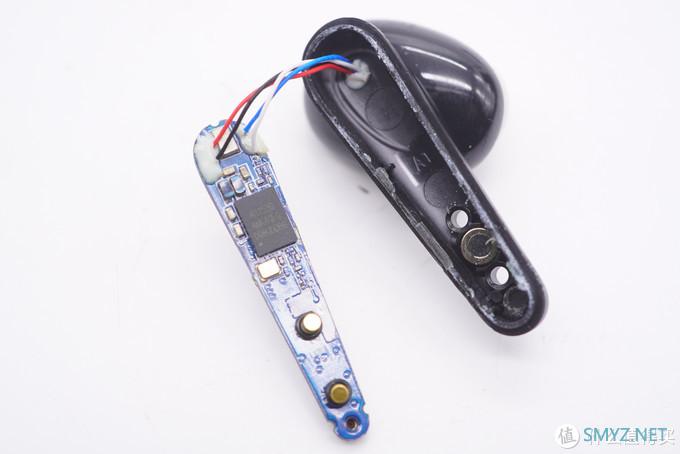

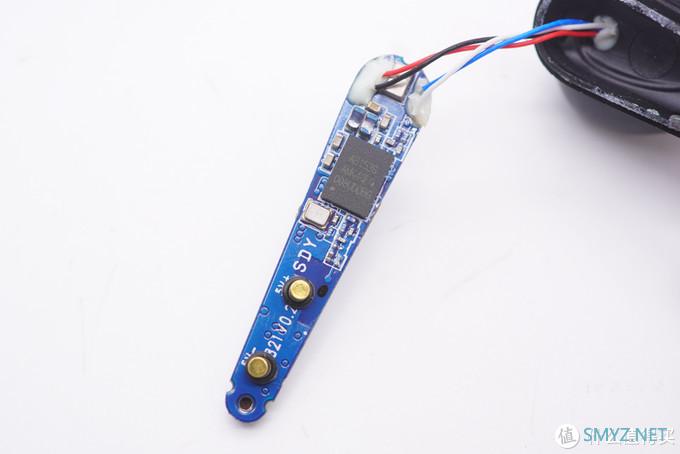

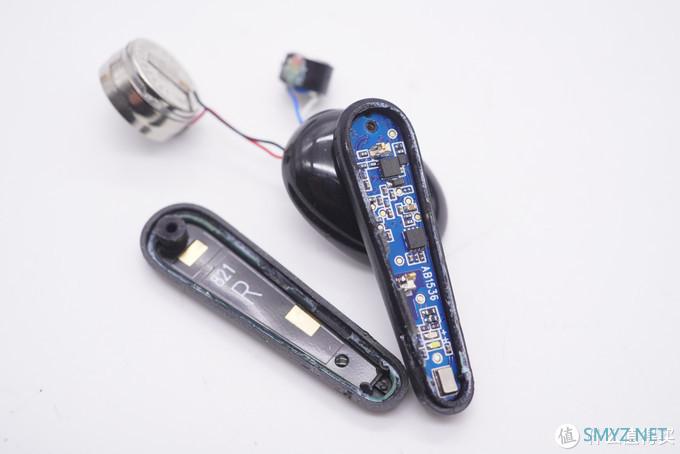

取出条形主板，主板契合壳体轮廓。

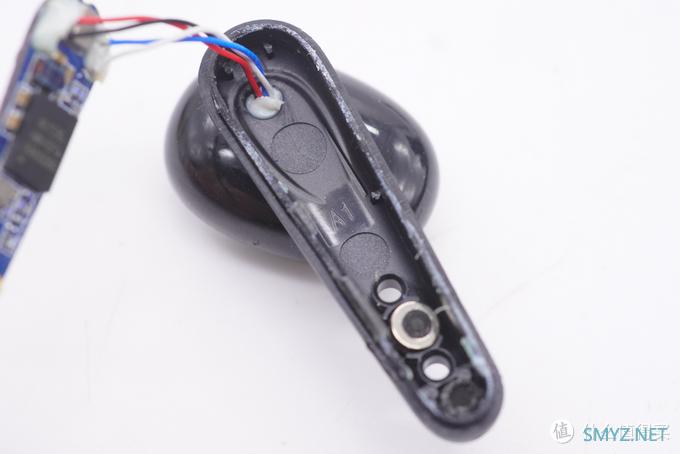

耳机柄壳体内部展示。

吸附充电座舱的圆形磁铁。

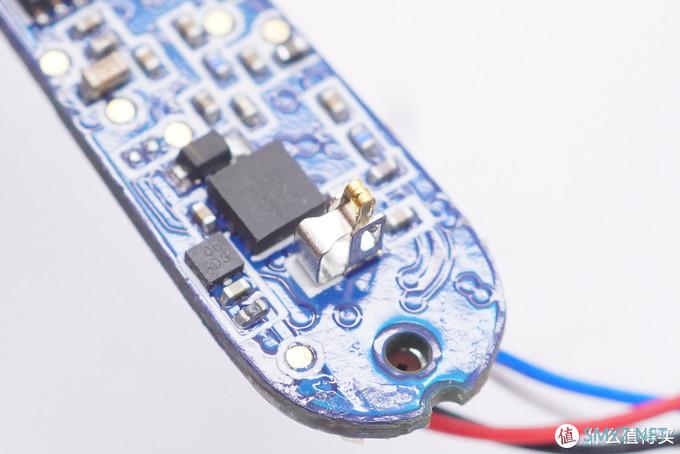

主板一侧电路展示，主控芯片外围元器件精简。

主板另一侧电路展示。

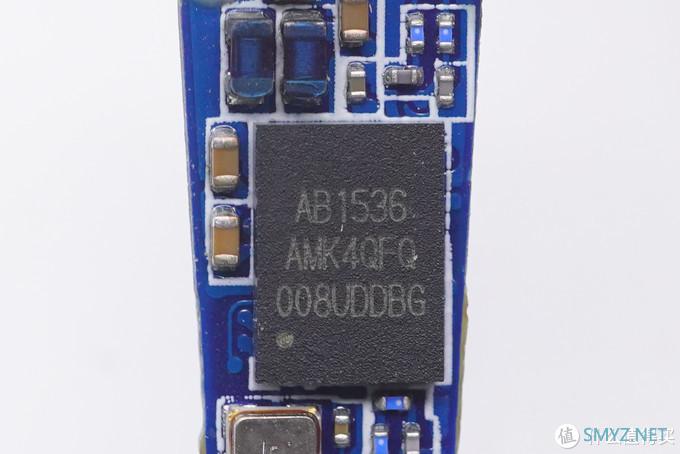

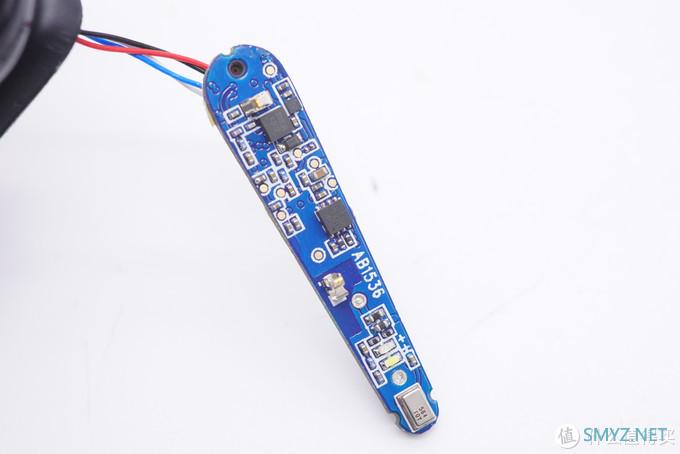

绿联 HiTune T1真无线蓝牙耳机的主控芯片为络达 AB1536，支持蓝牙5.0，支持络达的MCSync连接方式，连线更稳定，减少断音跳音，支撑高解析音频码流，低延时，两耳耗电更平衡。络达AB1536在大多数蓝牙音频耳机应用中提供了出色的音频性能，新一代回声消除和降噪方案改善了耳机产品上语音通话的音频质量。

据我爱音频网拆解了解到，市面上包括索尼、华米科技、万魔、realme、FIIL、漫步者、缤特力、逸鸥等品牌的蓝牙耳机均大量采用了络达方案。

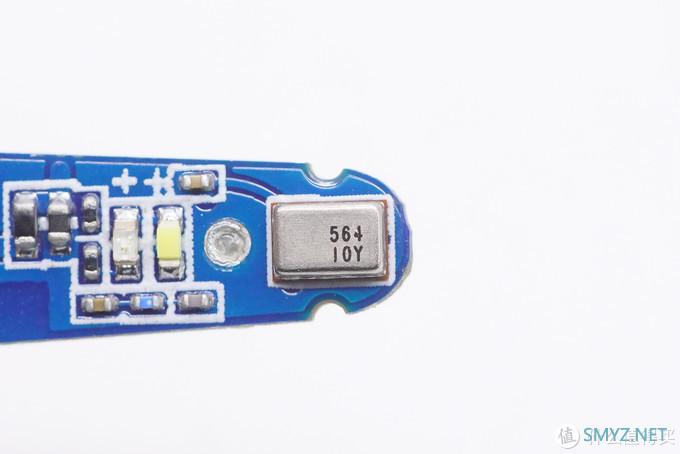

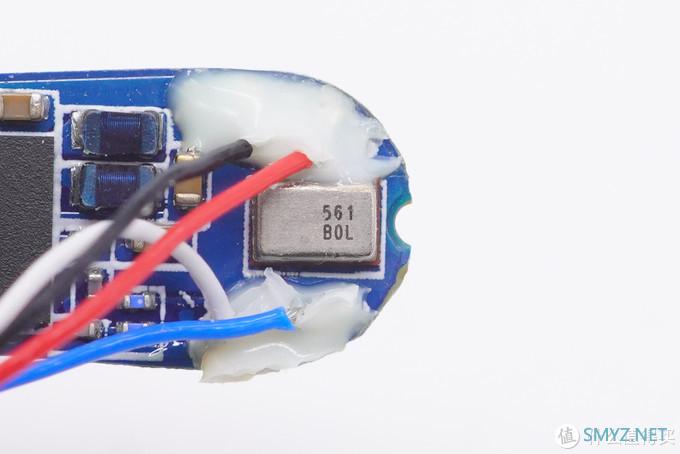

镭雕561B0L的MEMS硅麦。

VINTEK元泰半导体233DR单按键触摸IC，DFN-6封装，用于检测触摸操作。

连接触控区域的金属弹片。

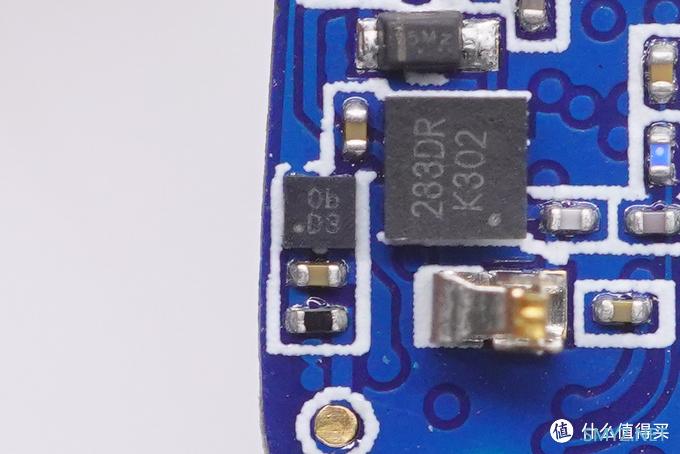

丝印0bD3的一体化锂电保护IC。

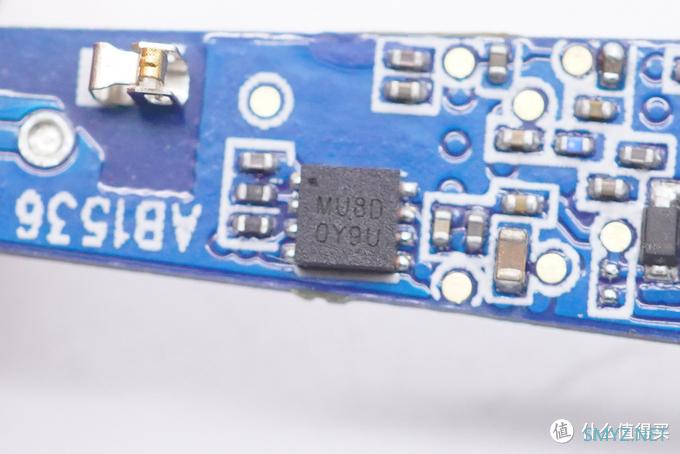

丝印MU8D的加速度传感器，用于检测敲击操作。

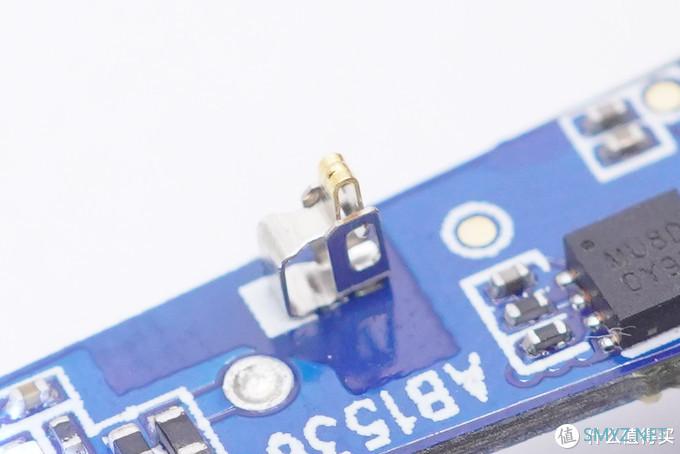

连接蓝牙天线的金属弹片。

两个LED指示灯。

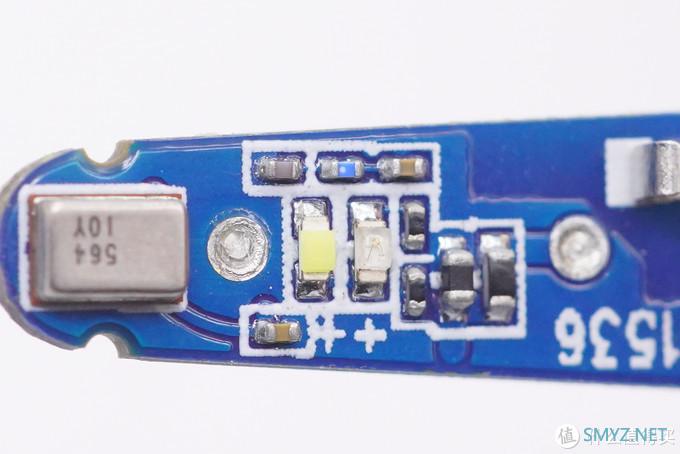

镭雕564 10Y的MEMS硅麦。

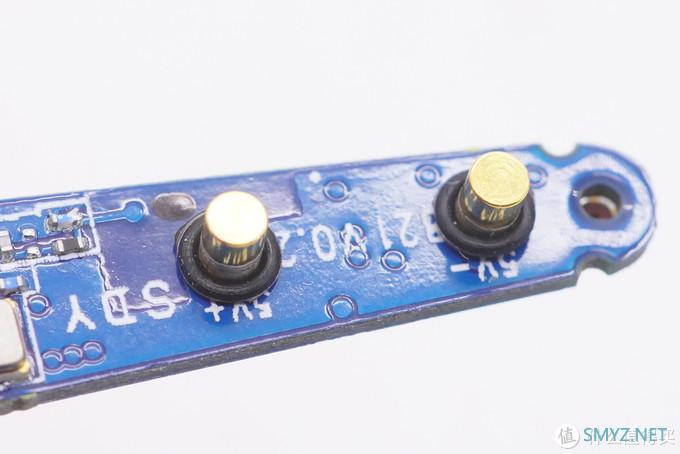

充电铜柱底部有橡胶圈，可以提供一定的防尘防水保护。

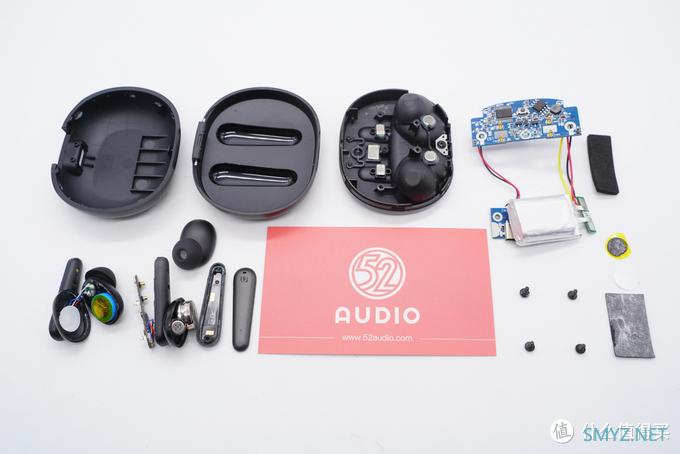

拆解全家福。

我爱音频网总结

绿联 HiTune T1真无线蓝牙耳机采用了新的命名方式，更加上口好记；耳机采用柄式入耳设计，使用双麦克风波束成形技术结合降噪算法，能够带来更好的通话降噪效果。在外观上，绿联 HiTune T1耳机和充电盒均采用了灰黑色搭配的设计，尤其是耳机壳体采用了多种加工工艺，提升了品质感。

内部电路方面，充电盒通过USB Type-C接口输入电源，微源半导体LP7801T支持输入耐压36V，省去了输入过压保护元件，集成了线性充电管理模块、低功耗同步升压放电管理模块，专为小容量锂电池充/放电设计；一颗无标单片机负责指示灯控制等充电盒功能；充电盒软包电池容量500mAh，为耳机提供额外续航。

绿联 HiTune T1耳机的主控芯片是络达AB1536，支持蓝牙5.0，支持络达的MCSync双耳直连，采用新一代回声消除和降噪方案改善了耳机产品上语音通话的音频质量；耳机支持敲击和长按的交互方式，由元泰233DR单按键触摸IC和一颗加速度传感器实现；耳机采用的扣式电池来自EVE亿纬锂能，容量48mAh；扬声器单元尺寸6mm，耳机内置均衡模式和重低音模式两种音效，给用户多一种选择。
