之前修复了一把诺普 NOPPOO Spyder 104 机械键盘，在实验室用得挺顺手，就是黑轴有点累手，打算将其改造成樱桃mx红轴，外加个红色led灯珠作为背光。
剪线 诺普 NOPPOO Spyder 104 机械键盘 修复记录本篇内容来自#垃圾佬的日常生活#有奖征稿活动。分享你作为垃圾佬的自我修养和日常生活，争当张大妈社区垃圾王！欢迎参与投稿。＞点击了解详情＜前言诺普NOPPOO是很有名的机械键盘厂商，主要市场在北美。不少外设爱好者都接触过诺普NOPPOO的机械键盘，近些年诺普NOPPOO的大陆渠道式微，很难购买得到。倒qianseyue| 赞11 评论12 收藏12查看详情樱桃mx红轴是在某宝的废弃樱桃mx红轴轴板上拆下来的，大部分是小丑鱼樱桃mx红轴机械键盘的轴板。轴板存在弯曲变形，断裂等情况，一些还进过水。拆下来的樱桃mx红轴会存在发涩、不触发或连击等情况，存活率大概是七成左右。一下子买了三块包邮，作为拆轴用。
3mm白发红光led灯珠，关键字时3mm二极管led灯珠。在电子元件店铺买很便宜，50个大概是1.3元还包邮。相比那些机械键盘客制化店铺至少10元104颗的价格，真心感慨客制化玩家钱多。
改造

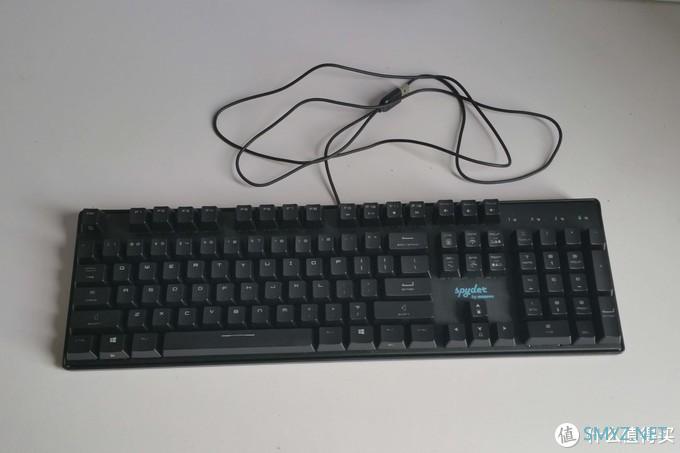

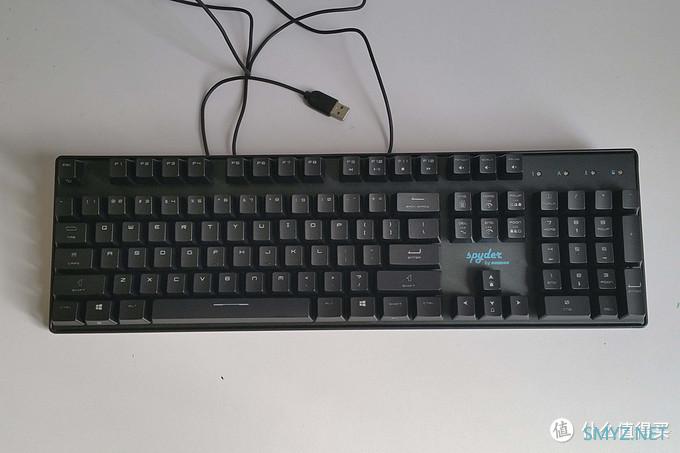

之前修复好的诺普 NOPPOO Spyder 104 机械键盘，轴体为凯华黑轴。国产凯华黑轴体相对老樱桃黑轴的顺滑度要差一些，老樱桃黑轴很难买到，只能退而求其次换成樱桃mx红轴。

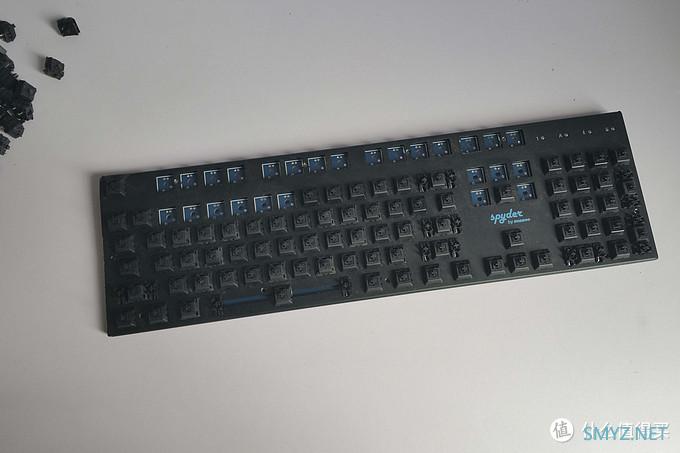

拆掉机械键盘键帽，取出轴板开始拆掉原来键盘上的凯华黑轴。
拆轴我偏爱使用刀型烙铁头，温度控制的350-400度左右。
使用刀型头同时加热轴的两个针脚，焊锡就会软化掉，此时使用螺丝批一戳轴体就能取出。安装轴体的时候，同样是加热两个焊盘，焊锡软化后塞进轴体。不必使用吸锡器，减少焊盘被吸掉的风险。焊锡循环利用，焊轴时都不用加锡。焊锡一直在焊盘之中，还有保护焊盘的作用。
之前有值友说拆灯费时，其实是没找对方法。

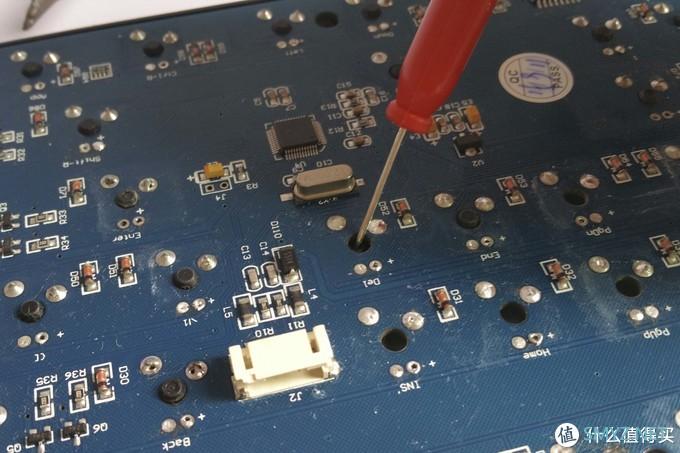

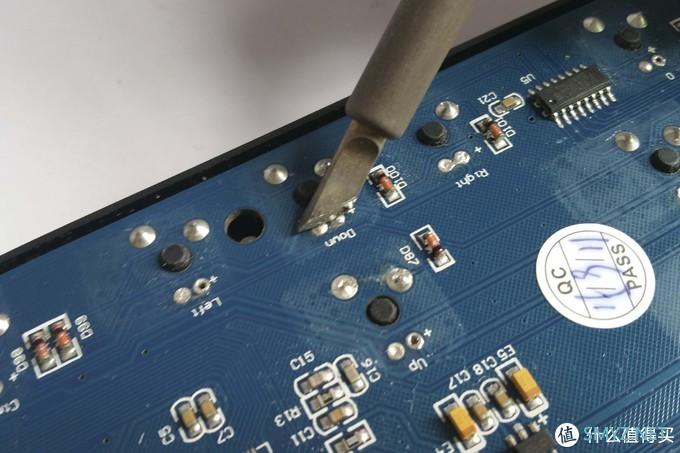

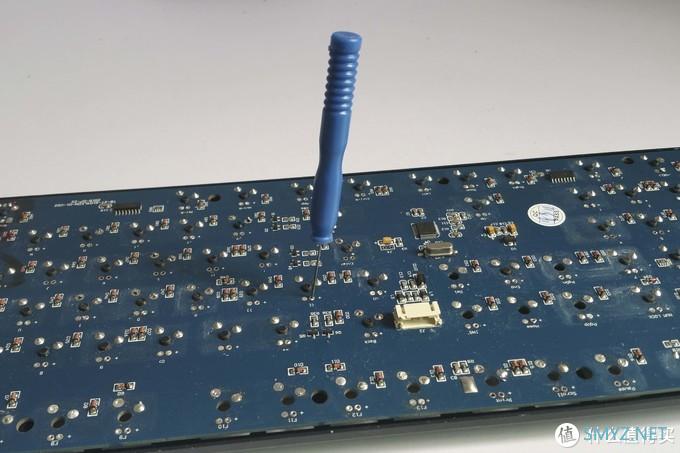

使用刀型烙铁同时加热led灯珠的两个针脚，焊锡软化后，使用空心针一戳，灯珠就取下来了。
挪开烙铁，再取出空心针。这样下来取一个灯珠都不用10秒，省时省力。

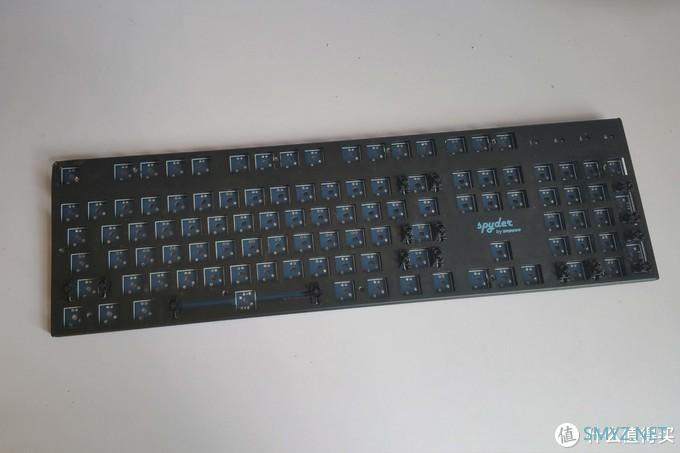

不到一会就能把轴拆完。

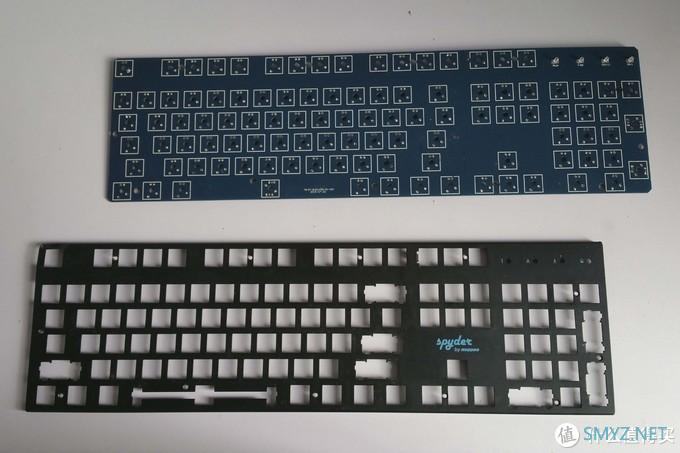

拆掉轴体后，能看到更多PCB板的信息。

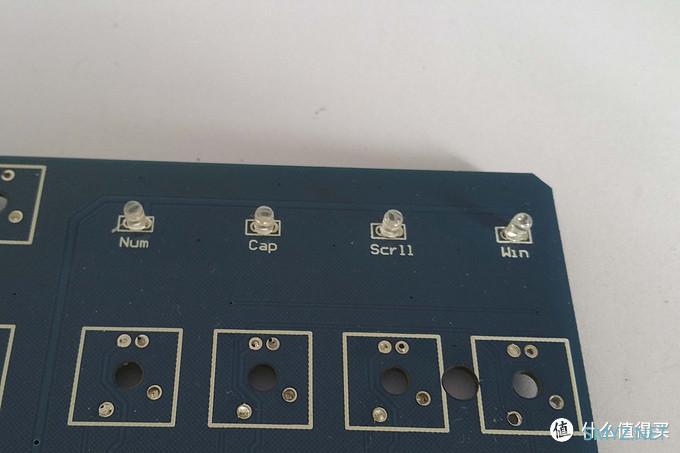

例如一些指示灯的定义。

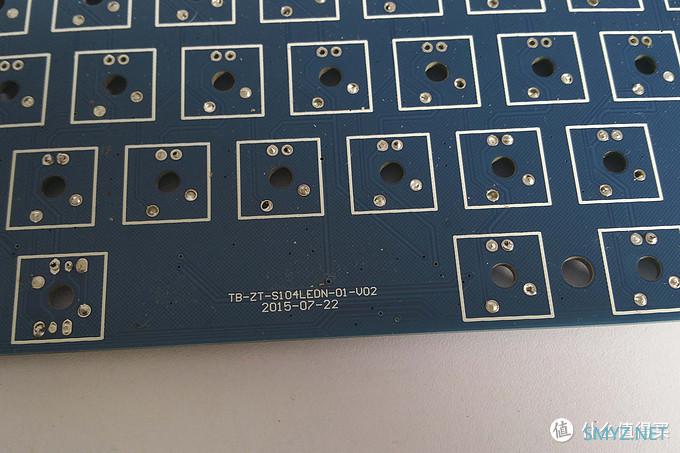

PCB板子的序列号以及设计日期。
取下微星轴，给钢丝加润滑油，再安装回去。

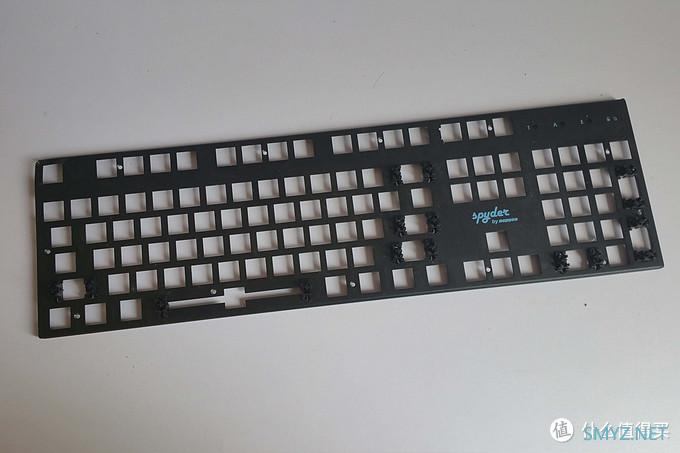

安装后定位钢板与PCB板，开始焊接轴体。

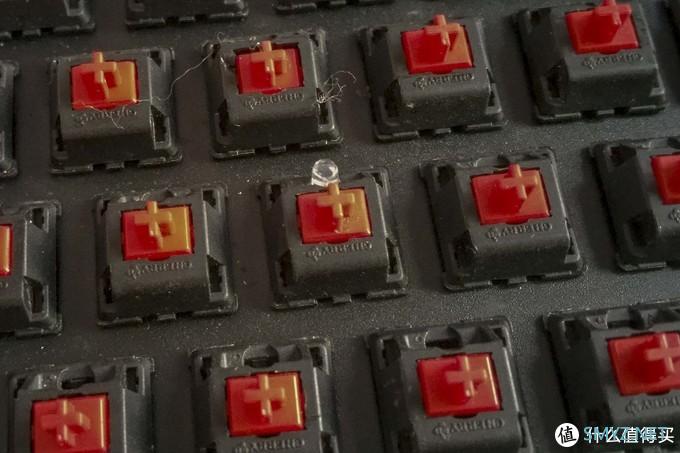

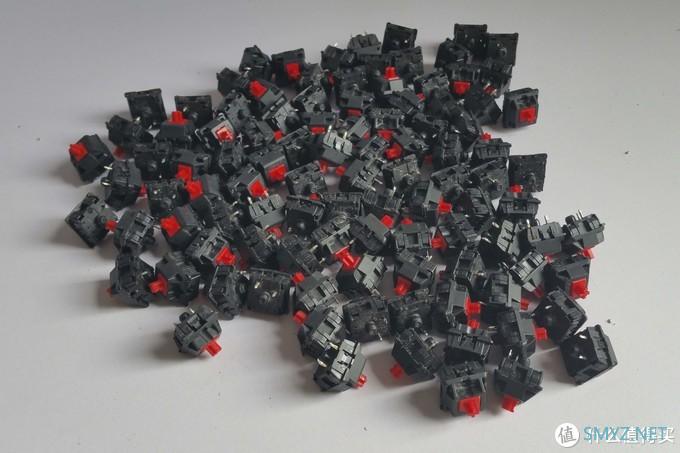

从废樱桃mx红轴轴板上拆下来的樱桃红轴轴体，三块轴板存活了250多个轴体，能组两副键盘。每个轴都拆开清洗过，安装过程中还在轴体的轴心抹上了润滑油，按起来非常顺滑。
先焊接轴板四边的轴体，从外向内焊接。

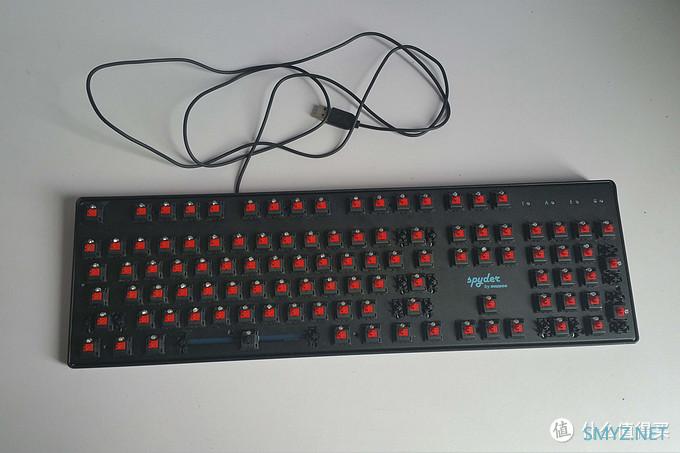

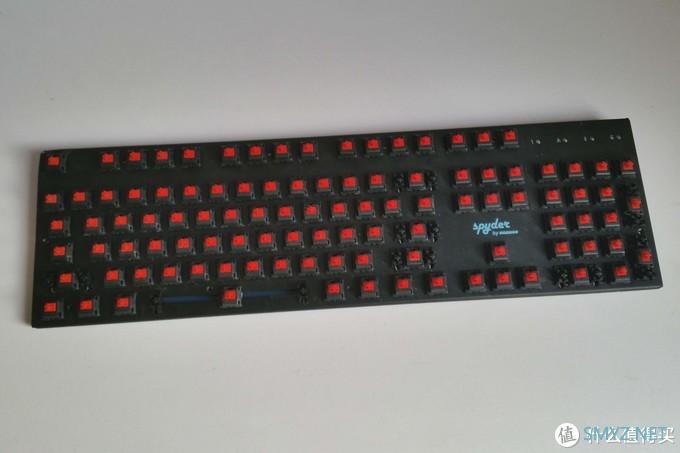

完全焊接好樱桃mx红轴后的轴板一览。

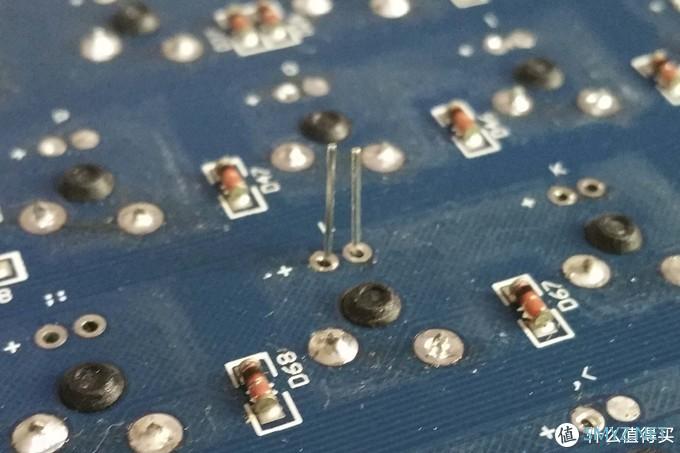

接着添加led灯珠，长的一脚为正极，短的一脚为负极。
led灯珠的针脚比较长，后期要自己修剪。
焊接完led灯珠后的键盘效果一览。
安装上键帽，诺普 NOPPOO Spyder 104 机械键盘的换轴改灯完成。

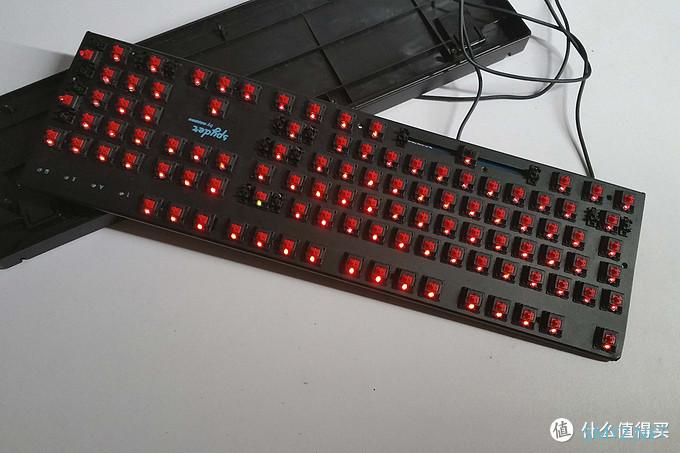

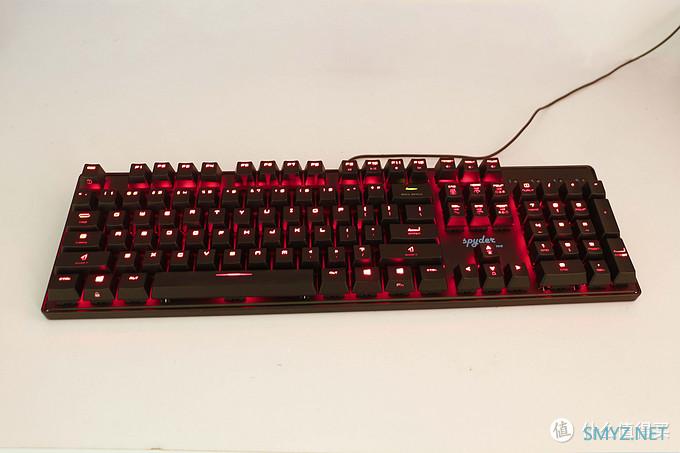

接上电脑通电，有背光灯的键盘就是酷炫一些。
后记
灯珠四块，轴体五十块，再加上键盘、键帽的费用，总花费一百多，差不多能买一把二手樱桃mx红轴的机械键盘了。其中不仅费钱还要费力，纯属是响应征文活动，折腾给大家看了。
