自从酷睿10代和RTX30系显卡发布之后，关于电源功率的问题可以说是吵的沸沸扬扬，因为新一代的CPU和显卡功耗较以往增加了不少，常见的500~600W功率电源已经显得十分吃力。然而，许多玩家在不知情或者以试试看的心态尝试用旧电源、小电源带新平台之后，各种断电保护甚至是硬件损坏的问题也接踵而来，因为在实际的使用当中，酷睿10代的和RTX30的功耗是要远高于其标称数值的，所以以往紧凑的估算方式并不能保障整机的供电。因此，在前阵子买到了七彩虹的RTX3080之后，随即就入手了一颗功率更大的金河田金牌A+ 750W电源。
金河田（Goldenfield）额定750W金牌A+全模组电脑电源（80PLUS金牌认证/游戏宽幅/台式机静音ATX电源）699元京东去购买之所以会选金河田的这个金牌A+ 750W的电源，首先还是因为它的价格比较不错，大概一块钱一瓦的价格属于目前主流的水准，80Plus金牌、全模组、日系电容、5年保等主流配置也是一个不少，而且和其它国产品牌的电源不同是，金河田是自有工厂的，所以品质把控方面也是比较可靠。

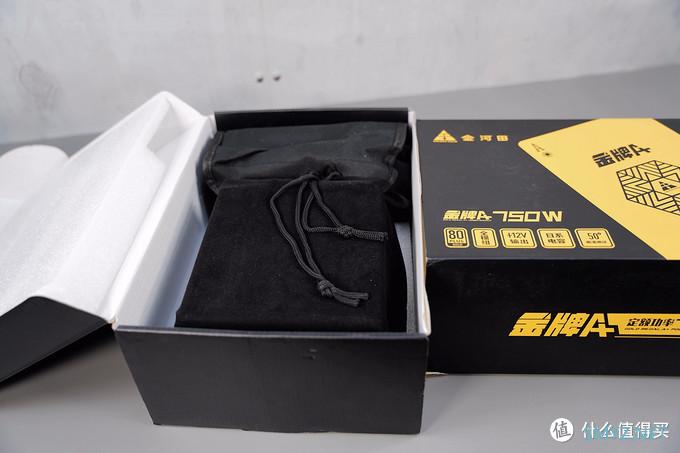

打开黑金色的电源外包装之后可以看到，电源本体有一个黑色的布绒袋包裹，而旁边的尼龙编织袋则是电源线。

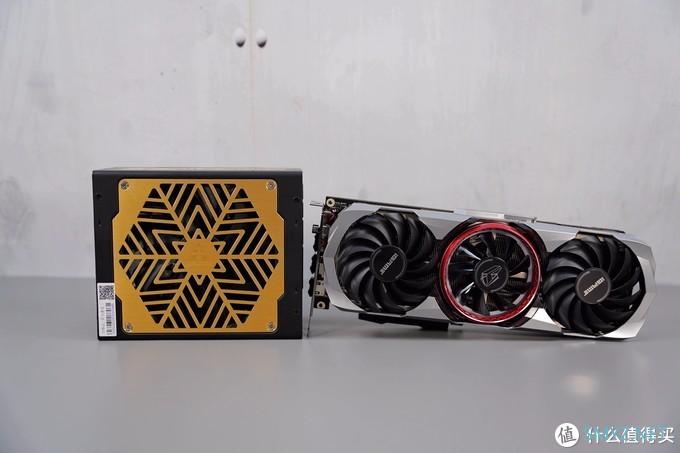

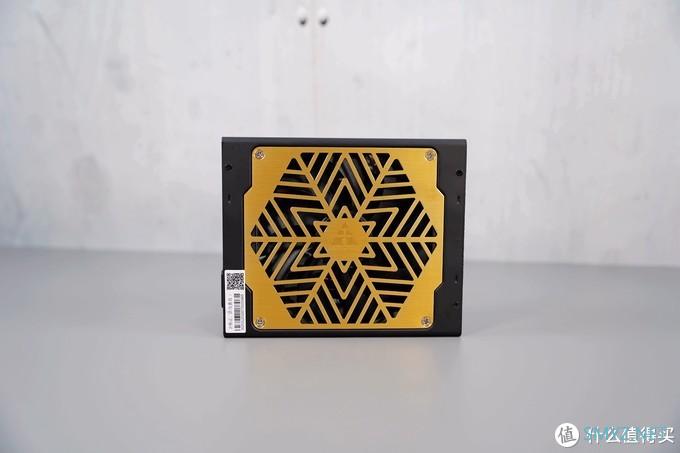

从外观上看，金河田金牌A+ 750W电源采用了黑色+金色的配色风格，其中电源的风扇罩是类似六芒星的造型，看起来还挺有个性。

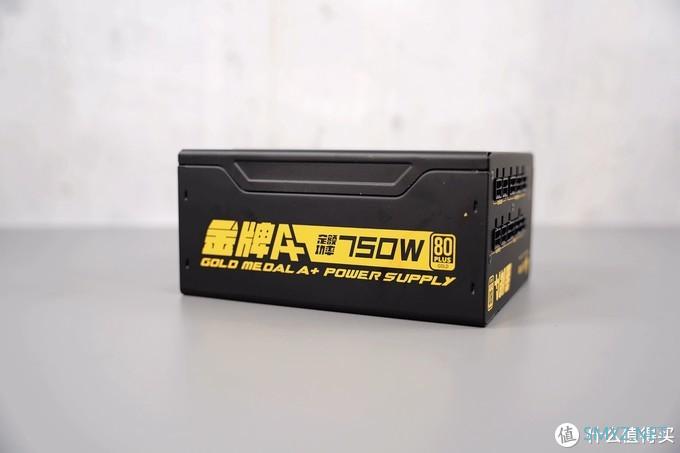

电源的侧面是金牌A+ 750W的设计图案和80Plus金牌认证的标识。

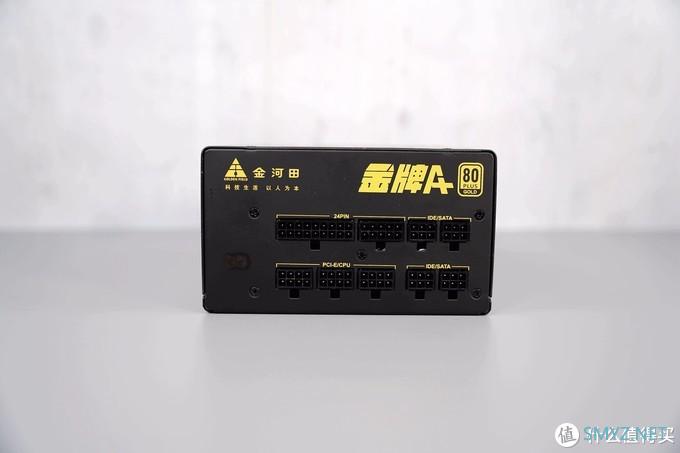

金河田金牌A+ 750W的模组板提供有一组主板24pin、三组PCI-E/CPU和四组IDE/SATA的供电接口，数量还是很丰富的。

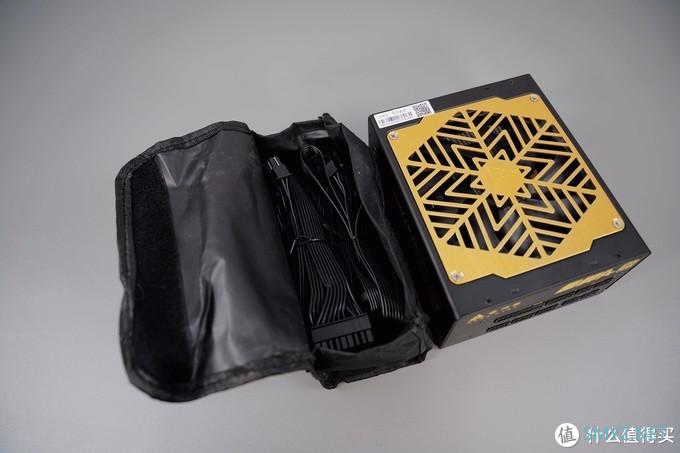

电源的模组线有独立的尼龙编织袋收纳，那些多余用不上的线材可以用这个袋子放好保存，以防丢失。

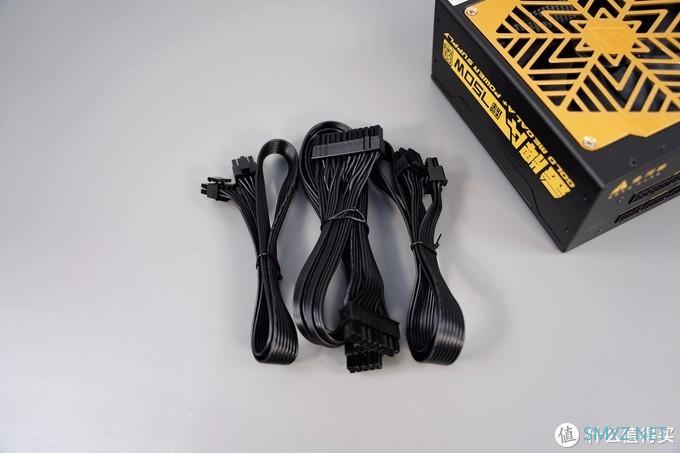

在电源线方面，它也是标配有CPU双8pin和两组双6+2pin头的显卡线，拿来带Z490这种高端主板和RTX3080这种三个8pin接口的显卡都够用。

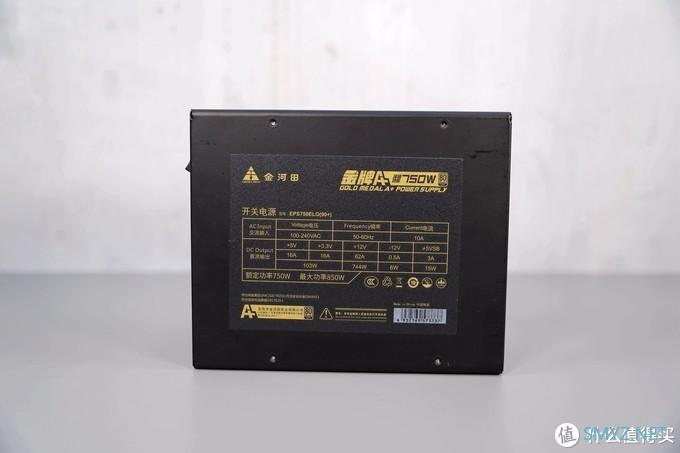

电源的铭牌放置在了背面。透过铭牌上的参数可以看到，金河田金牌A+ 750W的+12V输出是单路设计，最大电流和功率为62A、744W，占总功率的99.2%。

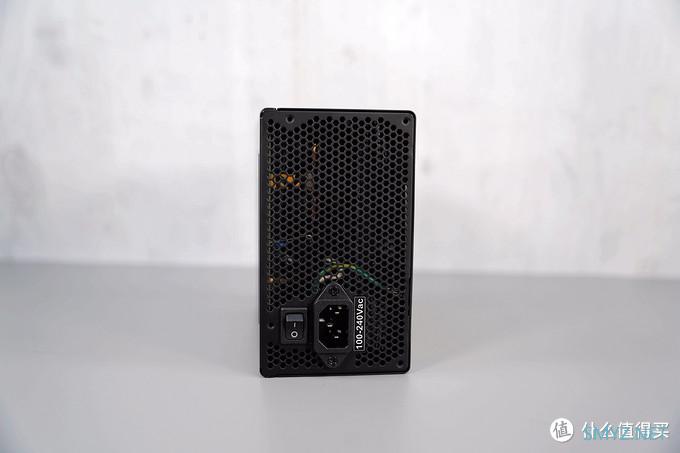

由于金河田金牌A+ 750W是通过80Plus金牌认证的，所以它支持100~220V的宽幅电压输入。
看完电源的整机外观和参数之后，接下来就是正式开拆了，首先是把电源风扇这一侧的外壳固定螺丝都拧下。

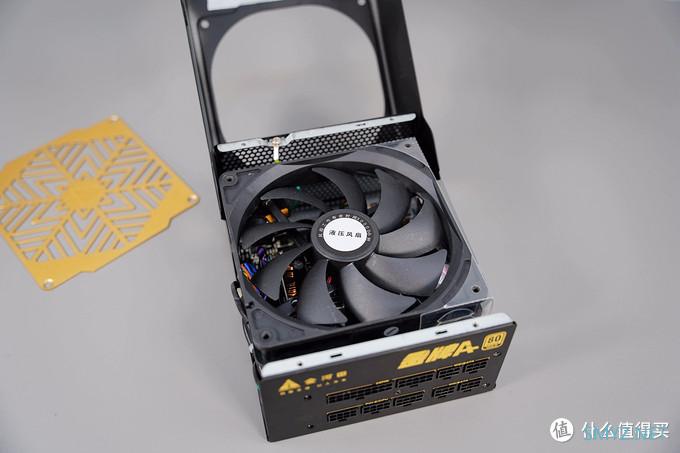

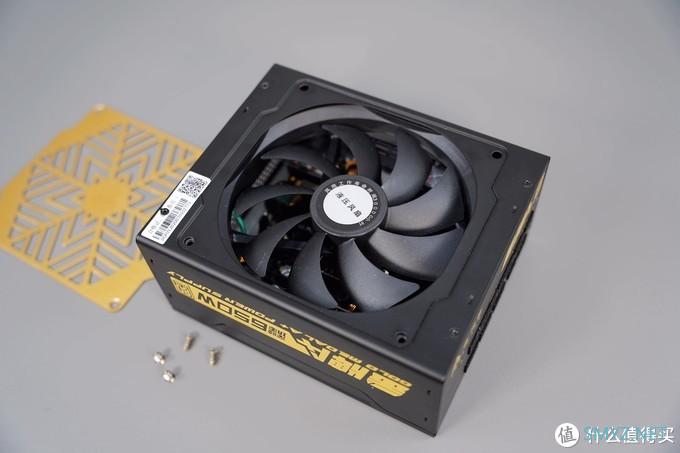

拧下螺丝之后，电源的盖板就可以轻松取下。

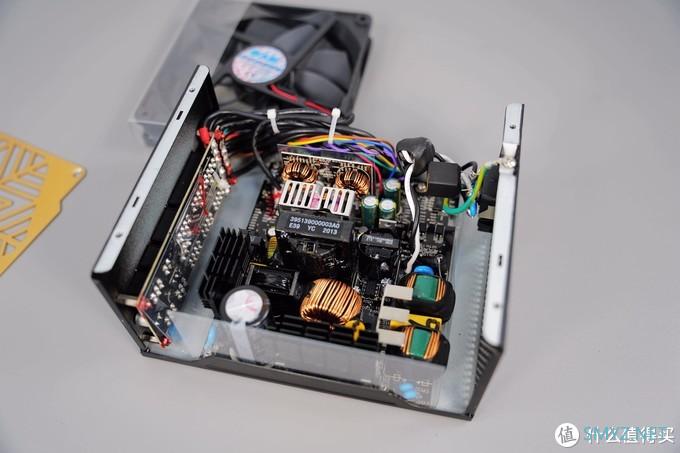

把风扇移开之后，接下来我们就可以看到电源内部了。从电路架构来看，金河田金牌A+750W使用的是主动式PFC+全桥LLC谐振+同步整流+DC2DC结构。

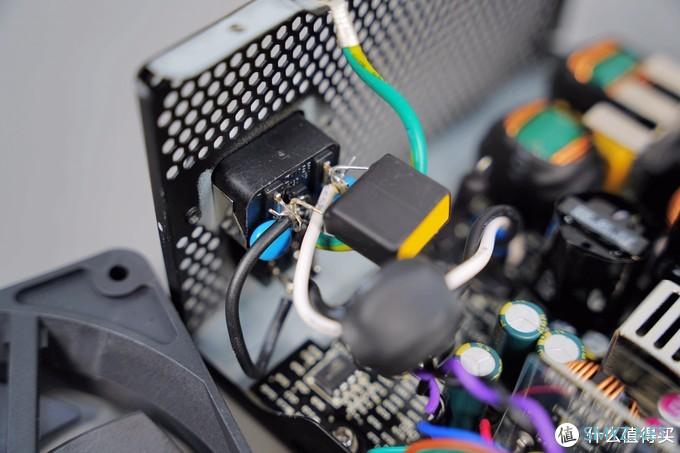

一级EMI电路，上面有1个X电容和2个Y电容。

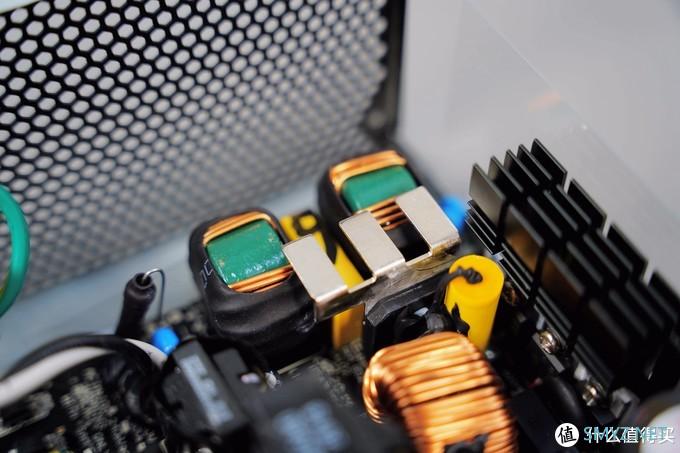

电源的二级EMI在主PCB上，这里有一个X电容、两个Y电容和两个共模电感。

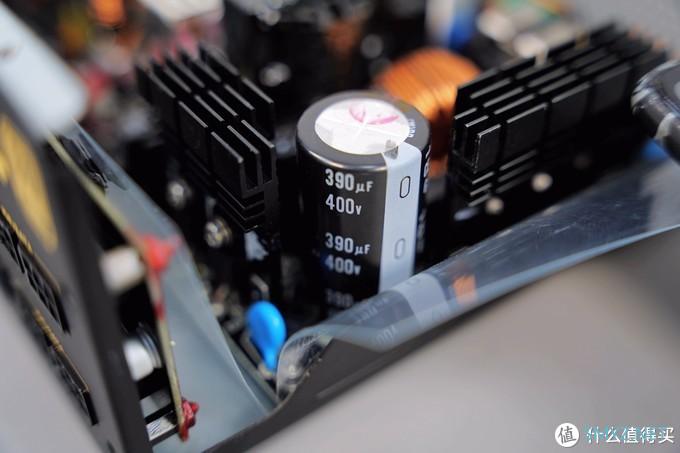

电源的主电容是来自日系品牌尼吉康，规格是400V/390uF。

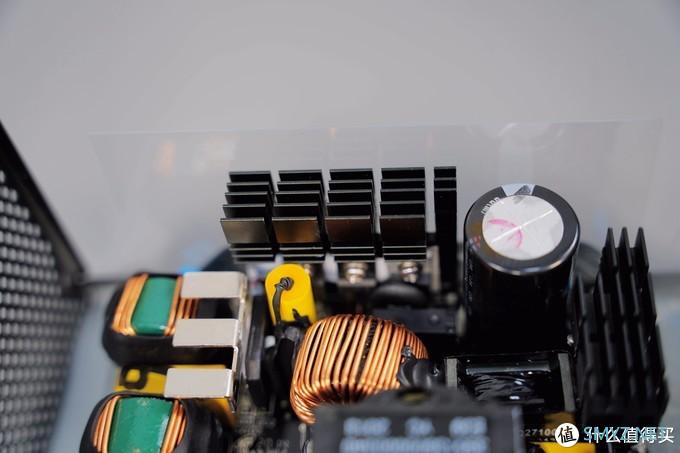

主电容旁边是电源的PFC开关管，上面配备了独立的黑化散热片。

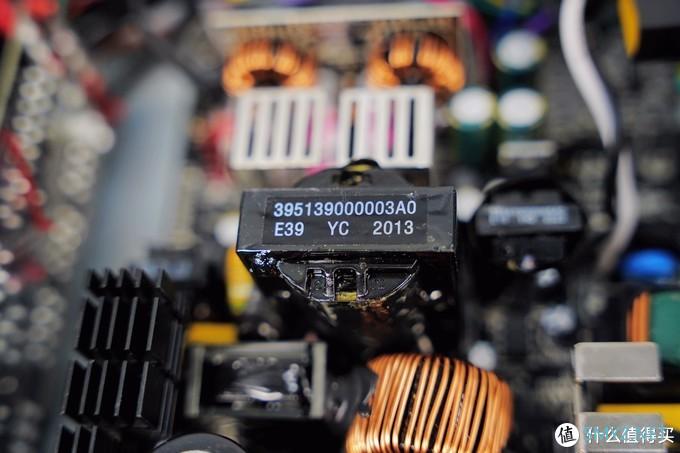

电源的主变是E型铁芯的E39变压器。
主变的旁边是待机变压器和待机电路。
金河田金牌A+ 750W的+12V是同步整流的电路设计，上面有栅格状散热片和固态电容。

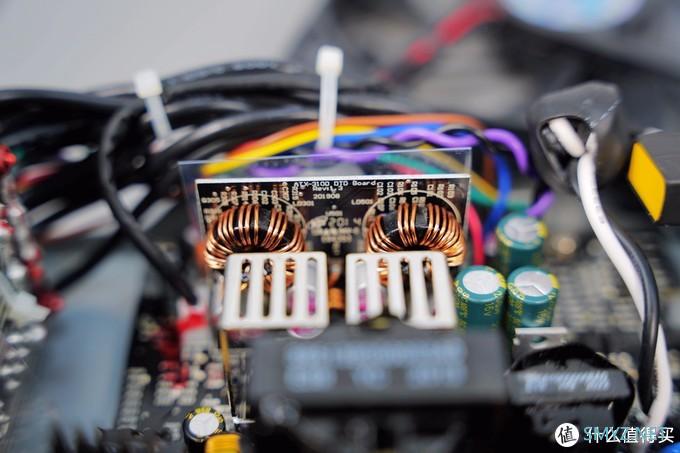

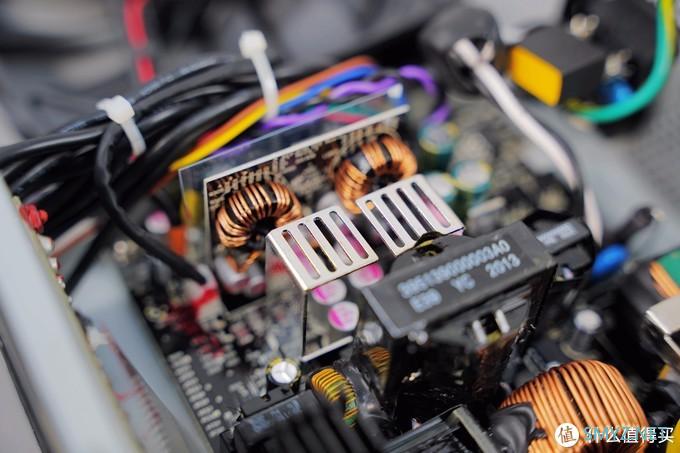

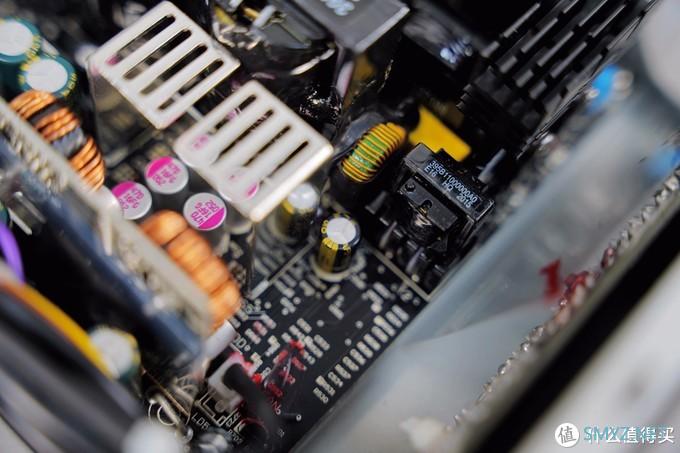

而在+5V和+3.3V方面，金河田金牌A+ 750W采用的是DC2DC的设计。

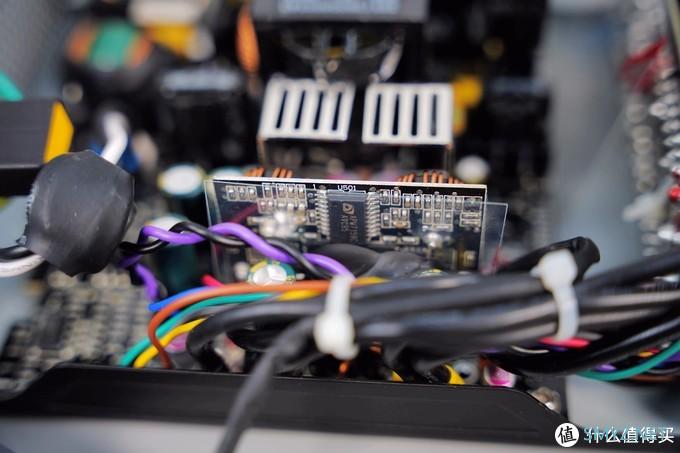

从PCB上可以看到，金河田金牌A+ 750W的DC2DC方案是APW7159C。

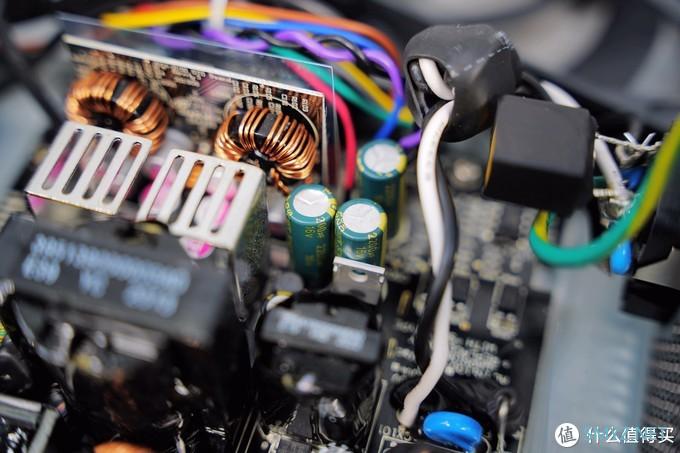

DC2DC模块的旁边是台系品牌TEAPO的电解电容。

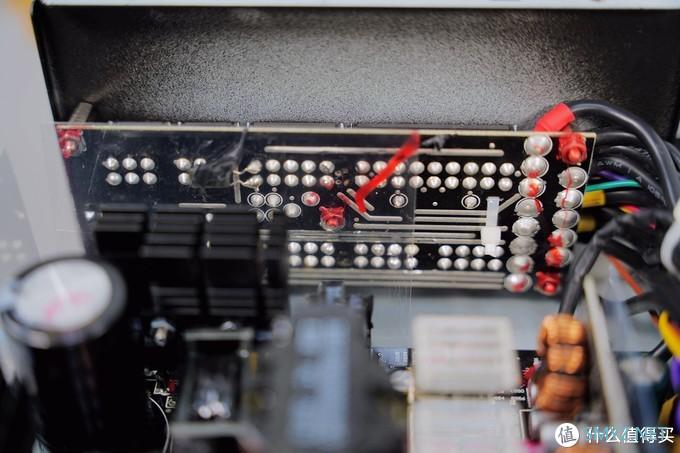

模组接口的PCB上有多个用于增大载流能力的导流条，而四角的螺丝均有红色的固定胶进行固定。
作为一款每瓦差不多一块钱的金牌电源，金河田金牌A+750W的整体表现还是相当不错的，因为从外在基本特性来看，它有750W的额定功率、金牌80Plus认证和全模组线材设计，整体功率和线材数量充足，而且在拆解之后，我们还发现它有日系的主电容和固态+台系电解的输出电容用料，同时电源内部有完整的EMI电路，设计方案也相当成熟，用来满足目前10代酷睿和RTX30系显卡的使用需求还是很稳的。
