拆解报告：pearlriver蓝牙音箱

科技的快速发展使得消费类电子产品逐渐普及到家庭，而音箱作为其中的一大门类被越来越多的家庭接受和使用。现在音箱产品相比传统音箱不但有了众多新的功能，并且凭借着漂亮的外观设计，逐渐成为在未使用时作为装饰性产品存在。此次为大家带来的是PEARLRIVER品牌的一款蓝牙音箱产品。外观设计上，机身主体采用了钢琴烤漆工艺处理，前后面板采用了金属网罩覆盖，搭配方形的外观造型和红色机身色彩，整体外观时尚简约、质感丰富；配置上采用高通处理器，两颗输出功率10W的钕磁喇叭单元以及大电池单元。下面就来看看这款产品的内部构造吧~

一、pearlriver蓝牙音箱外观

音箱顶部印有pearlriver品牌LOGO，四颗功能按键以及蓝牙连接指示灯。

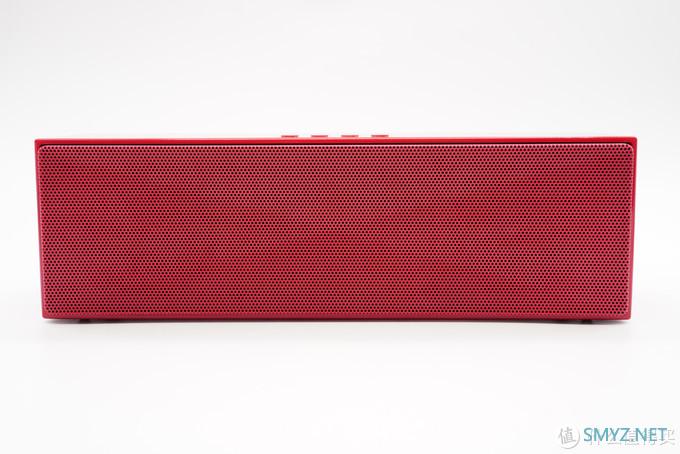

正面正面采用金属网格盖板，中间设计有X型凹陷。

圆孔金属网格特写。

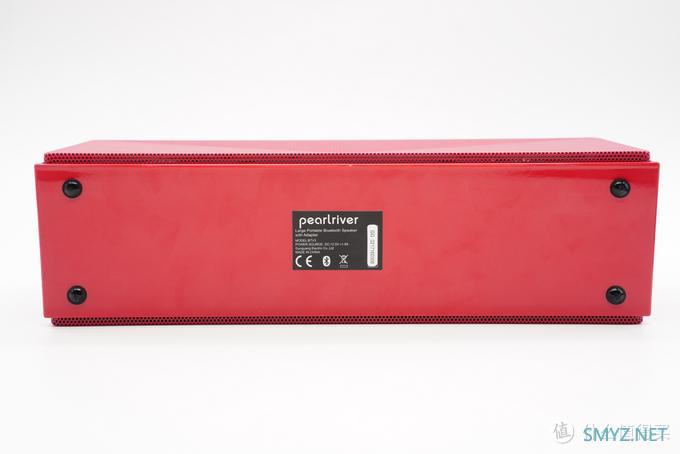

底部有四颗脚垫，中间标签信息有pearlriver品牌LOGO，产品介绍便携式蓝牙扬声器；型号：BTV3，DC电源输入：12.0V⎓1.5A；国光电器股份有限公司，中国制造；以及CE认证、蓝牙标志和禁止丢弃标识。

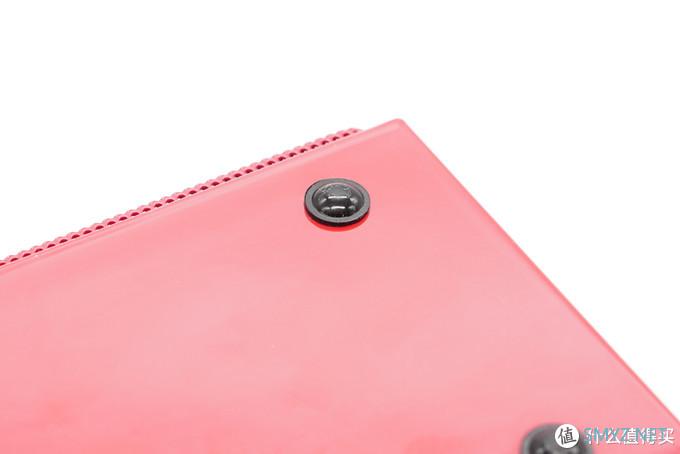

底部胶垫特写。

音箱左侧外观一览。

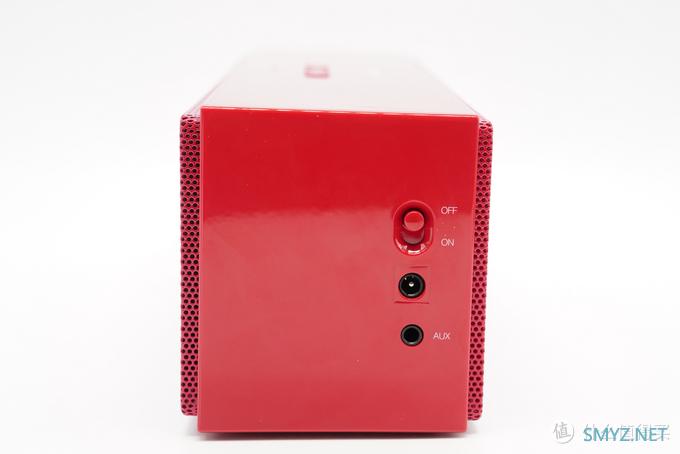

音响右侧有电源开关、DC电源适配器接口和AUX音频线接口。

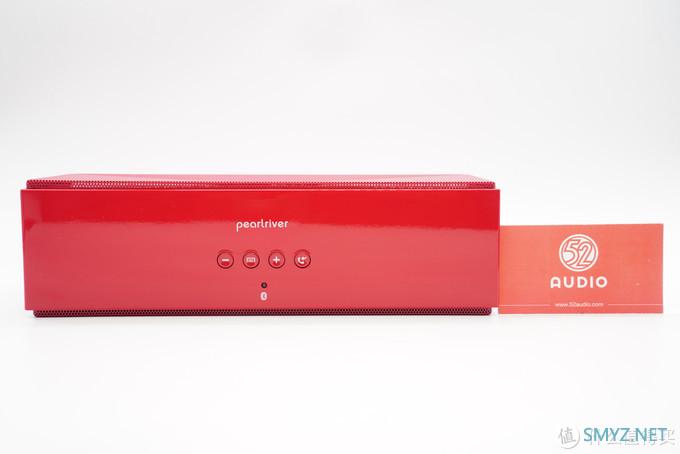

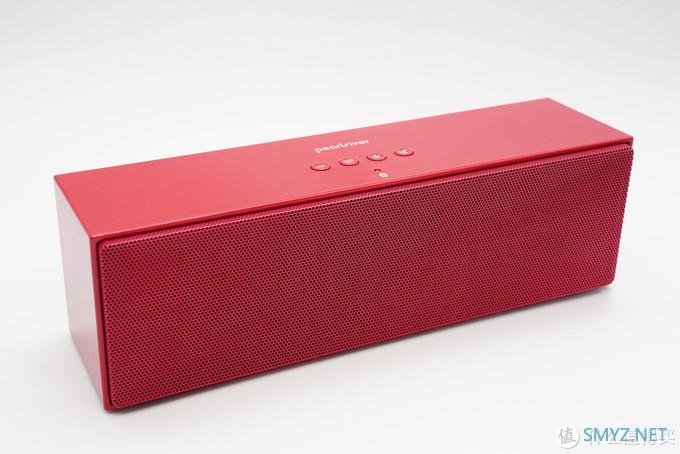

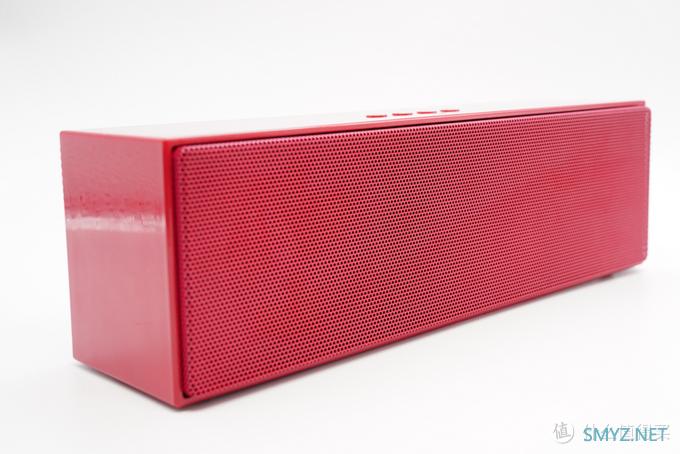

pearlriver蓝牙音箱整体外观一览。

二、pearlriver蓝牙音箱拆解

来到拆解部分，首先取掉正面金属网格盖板。

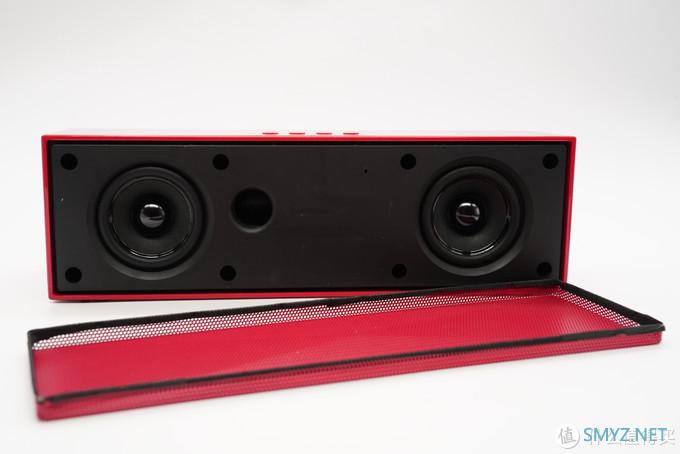

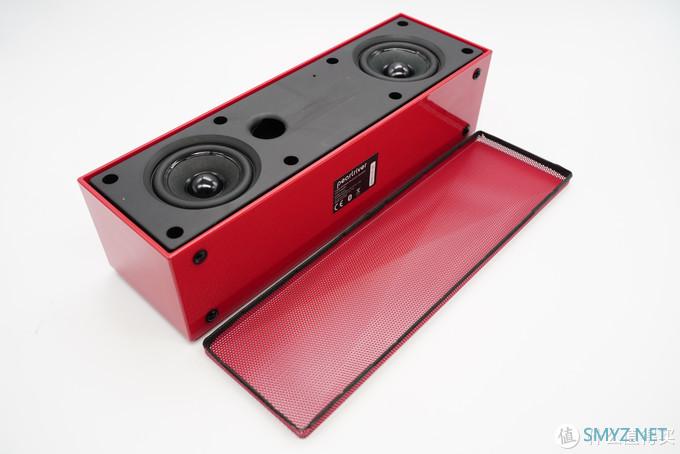

腔体内有两个全频扬声器和圆形的倒相孔。

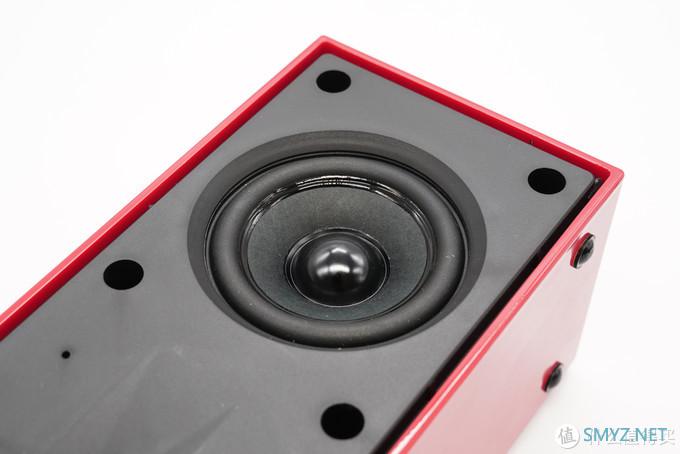

全频扬声器特写，纸盆橡胶圈。

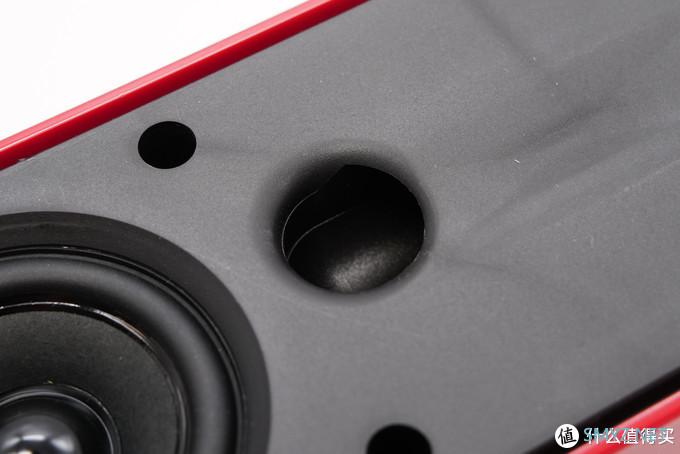

音箱倒相孔特写。

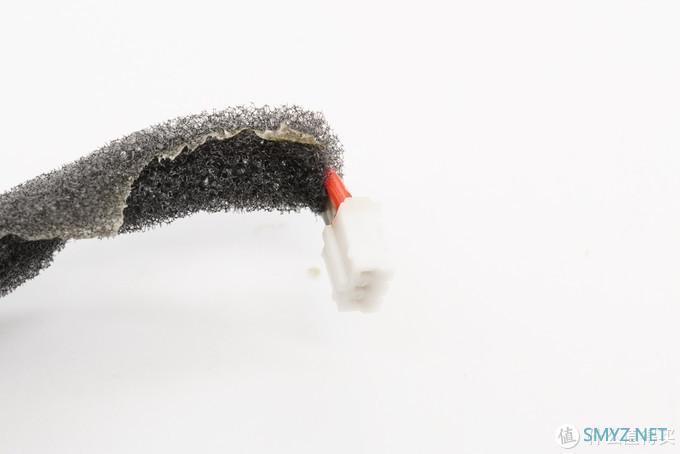

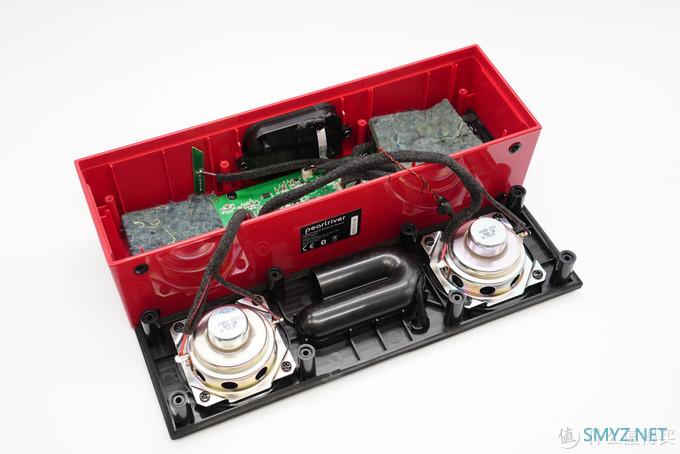

拧开所有螺丝打开音腔，扬声器单元通过螺丝固定在盖板上，通过导线与主板连接。导线上有海绵包裹，防止共振产生杂音。

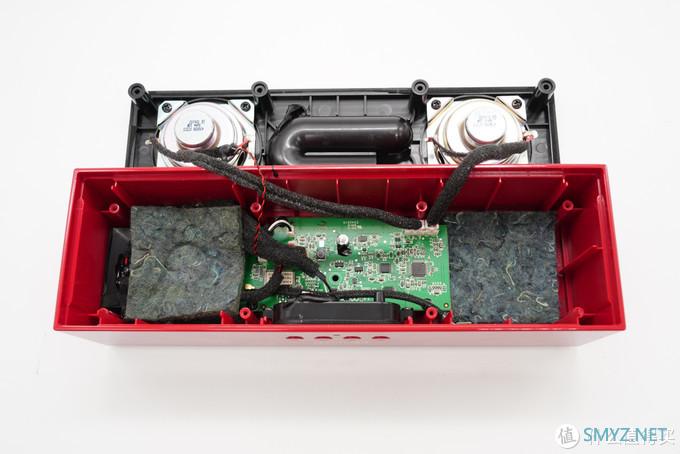

腔体内部结构一览，扬声器与腔体交接处设置有方形海绵垫。

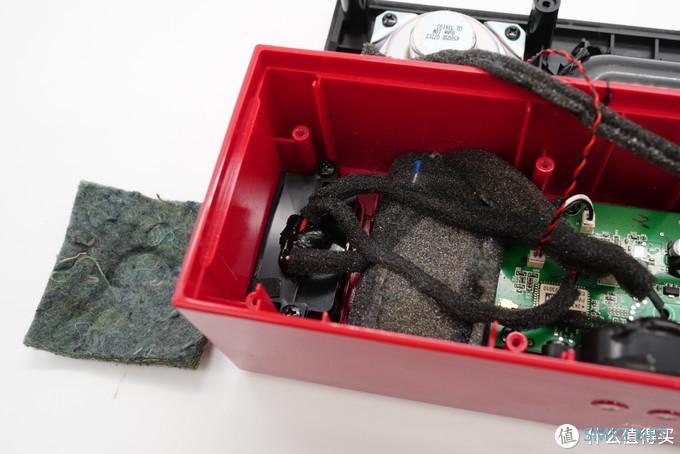

海绵垫下方电池单元也有厚厚的海绵包裹。

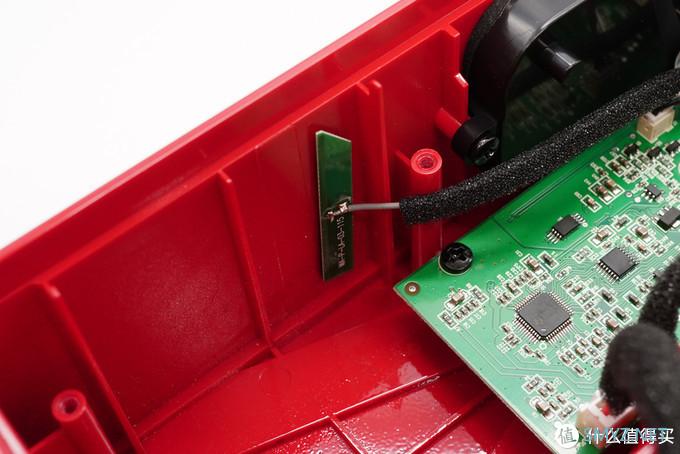

蓝牙天线小板固定在腔体壁上。

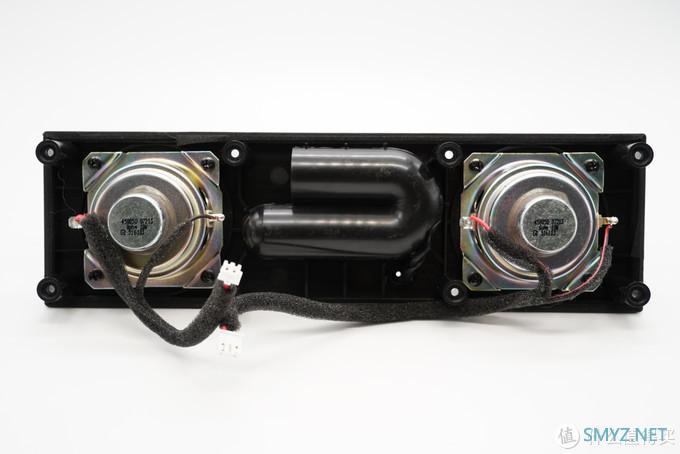

腔体盖板内侧一览，扬声器通过螺丝固定在盖板内侧。中间有U型倒相管。

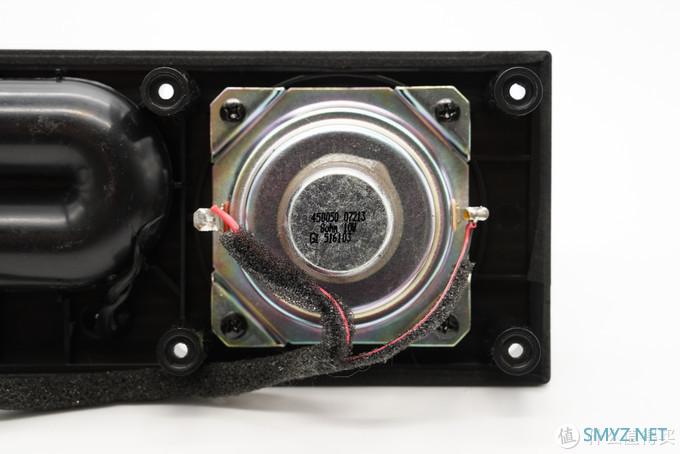

扬声器背部丝印信息有450050 07213；阻抗8Ω；功率10W；G1 516103。两颗为同一规格。

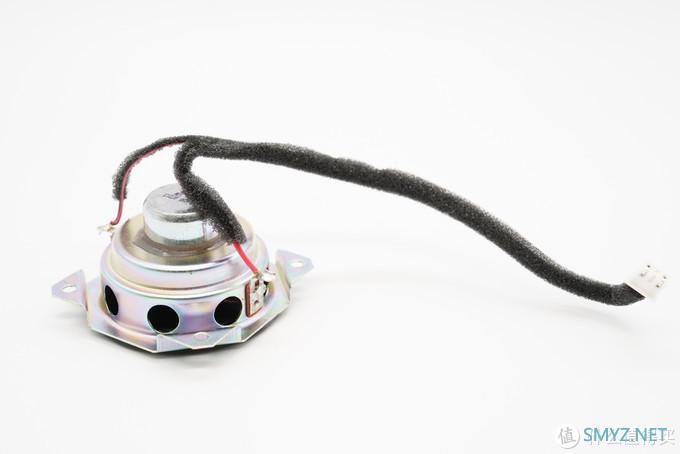

扬声器特写。

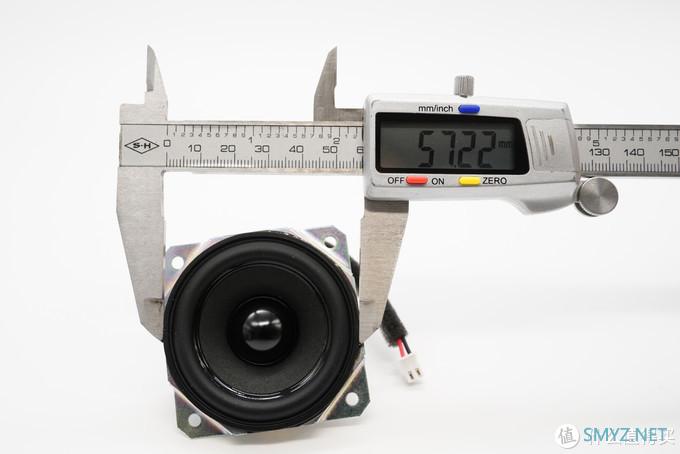

经我爱音频网实测，扬声器尺寸约为57mm。

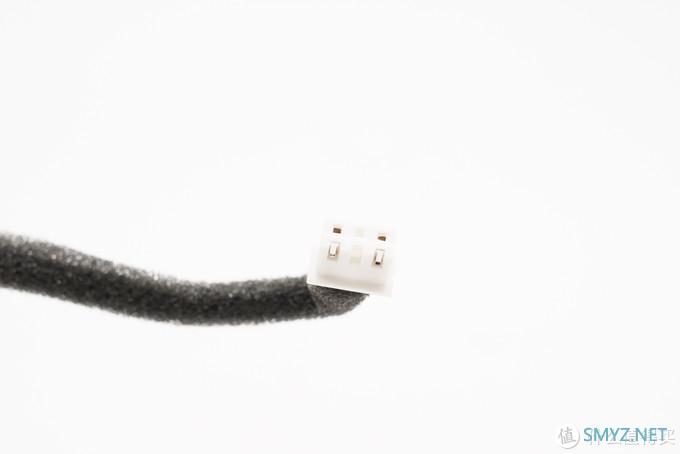

扬声器导线通过插座的方式与主板连接。

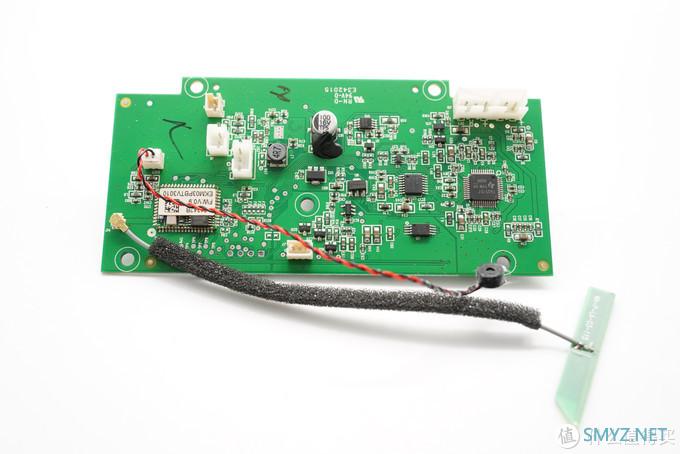

主板正面元器件一览。

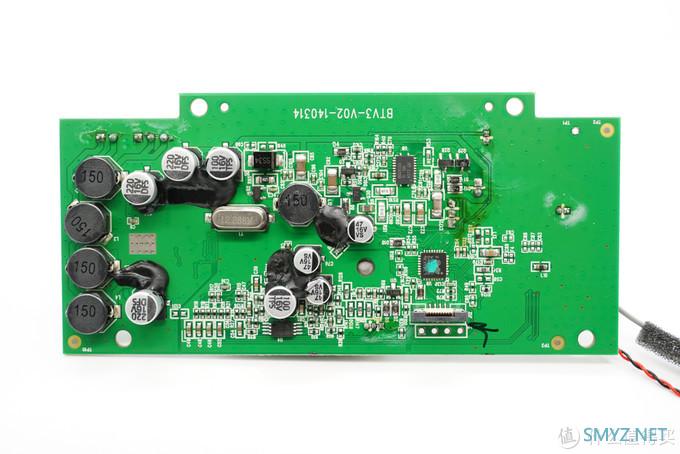

主板背面元器件一览。

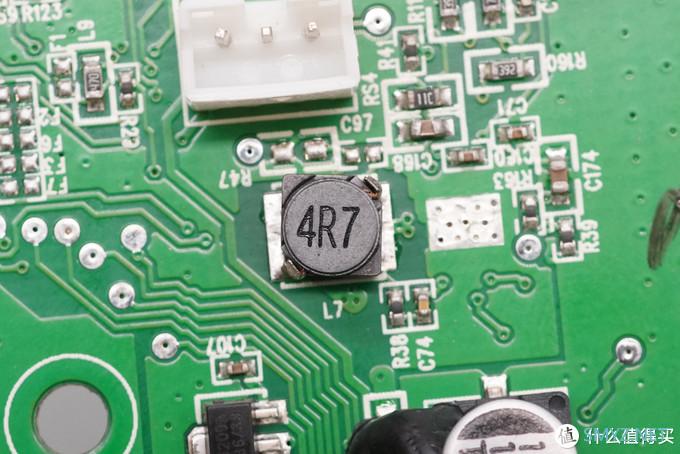

4R7电感特写。

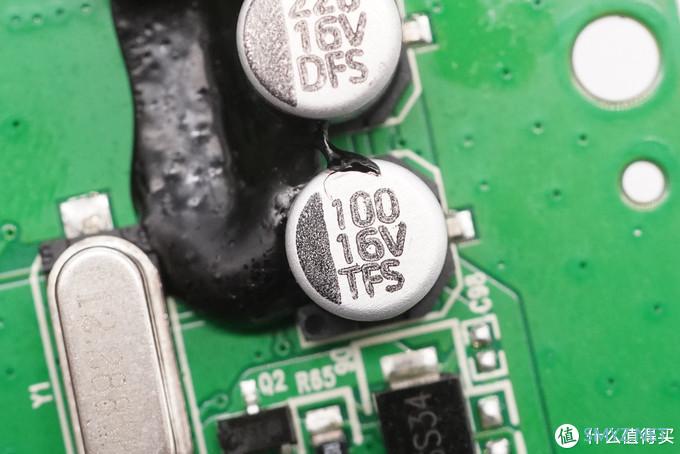

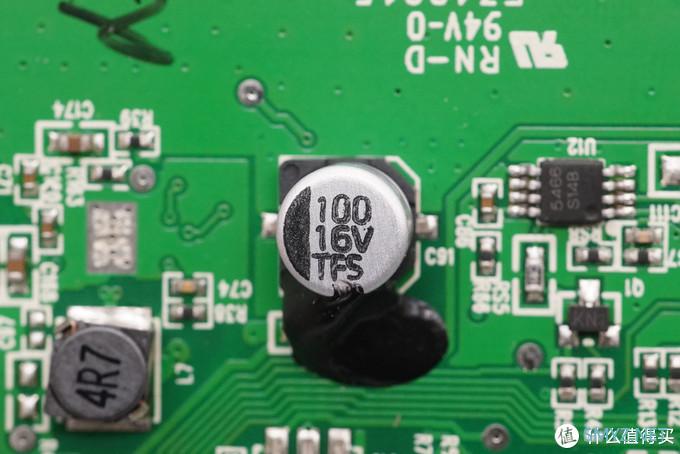

100μF耐压16V的滤波电容。

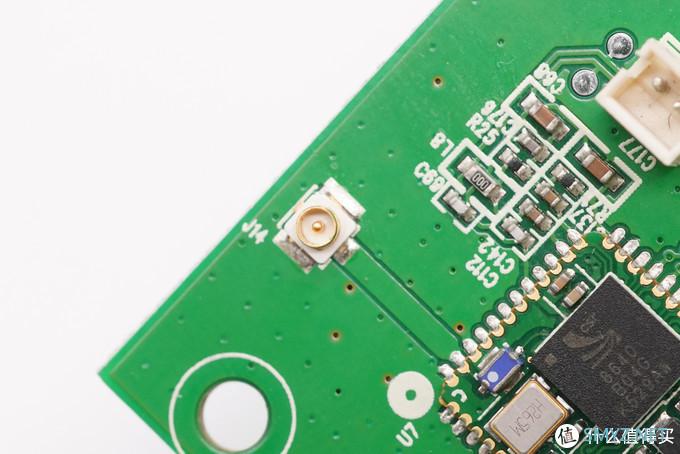

蓝牙天线同轴线插座特写。

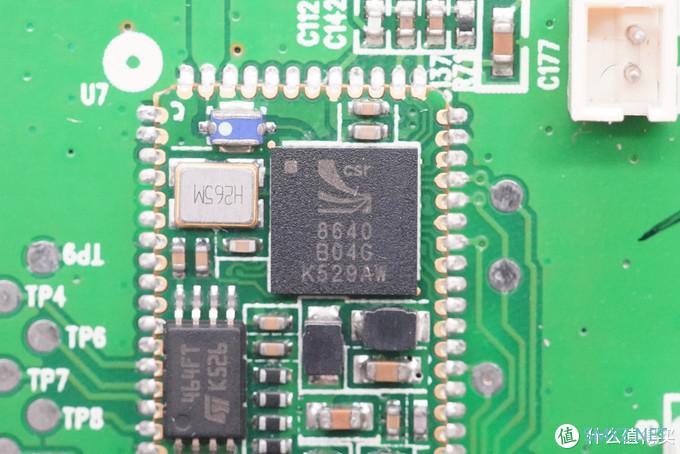

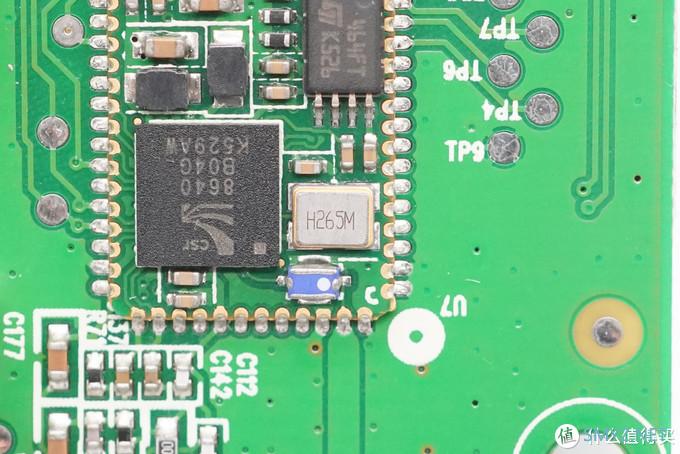

Qualcomm高通 CSR8640 双模ROM音频SOC，支持蓝牙4.0 ，第6代双麦CVC降噪技术。适用于支持语音和音乐的入门级到中型无线音频产品。

CSR8640是CSR86xx产品组合的一部分，CSR86xx产品组合适用于无线音频应用程序的一系列硅平台，该平台将双模蓝牙无线电，低功耗DSP，应用处理器，电池充电器，存储器以及各种音频和硬件接口集成到单个中芯片解决方案。

据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

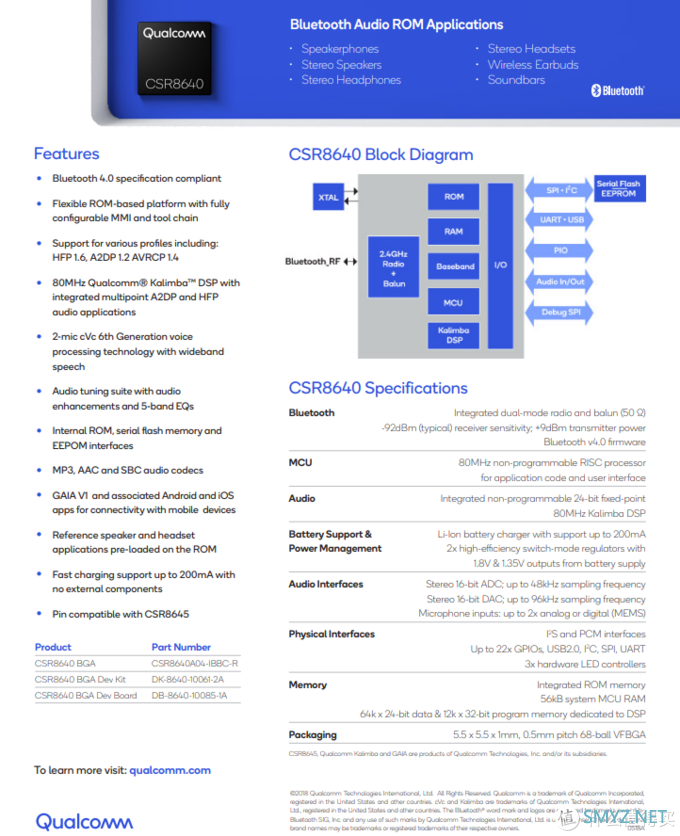

Qualcomm高通 CSR8640资料图。

丝印H265M的晶振，为蓝牙芯片提供时钟。

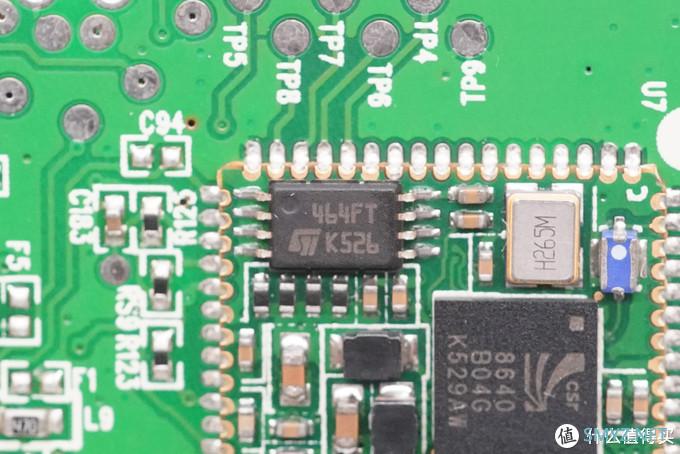

丝印464FT的存储器IC。

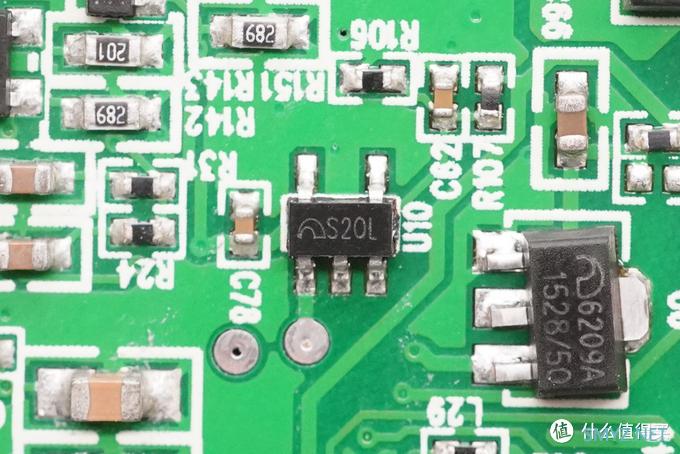

微盟丝印S20L的IC。

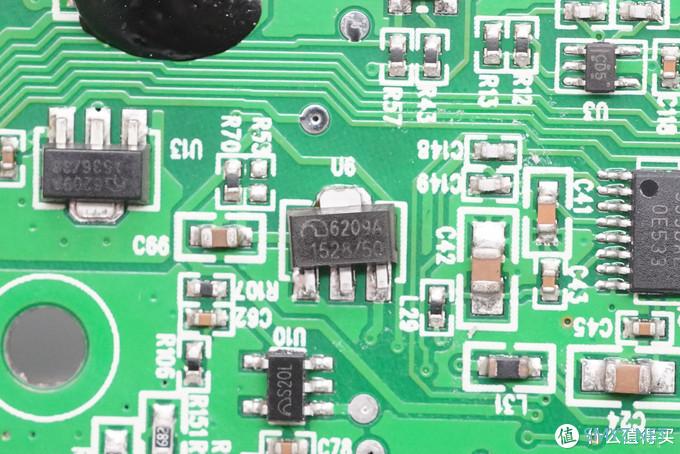

微盟 ME6209A低压差线性稳压IC。采用CMOS工艺实现了低功耗和高精度。

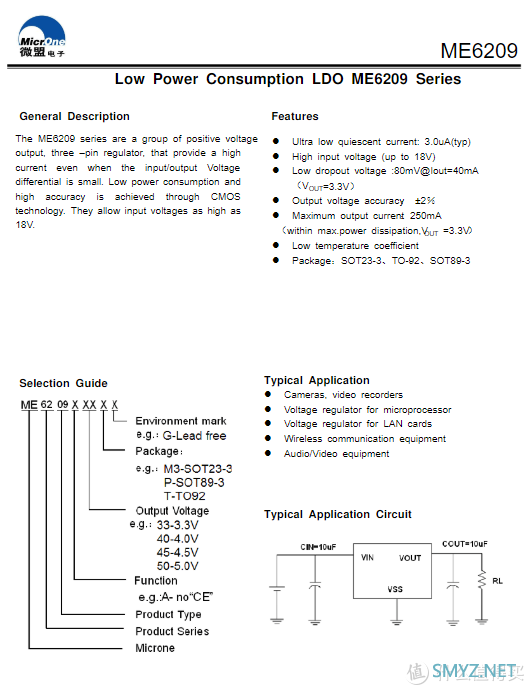

微盟 ME6209A详细资料图。

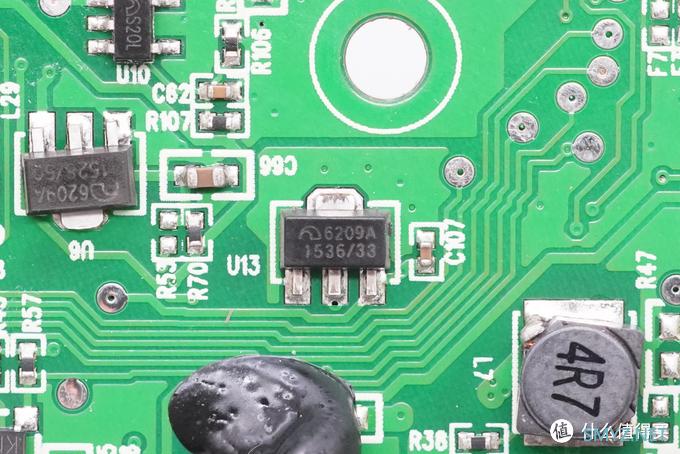

第二颗微盟 ME6209A低压差线性稳压IC。

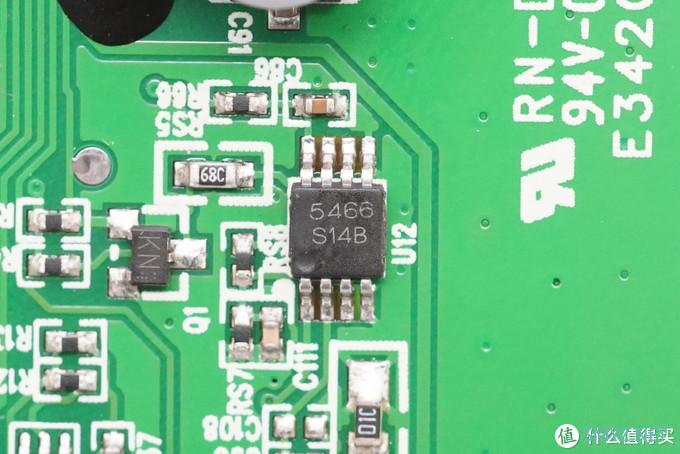

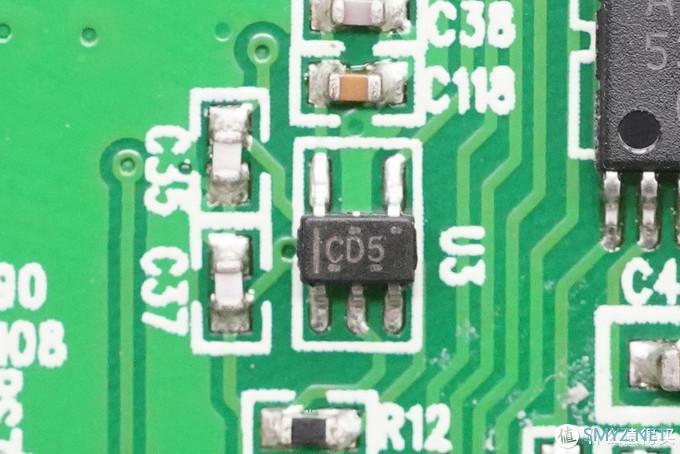

丝印5644的IC。

TI SN74LVC1GU04 反相器，支持宽工作电压。

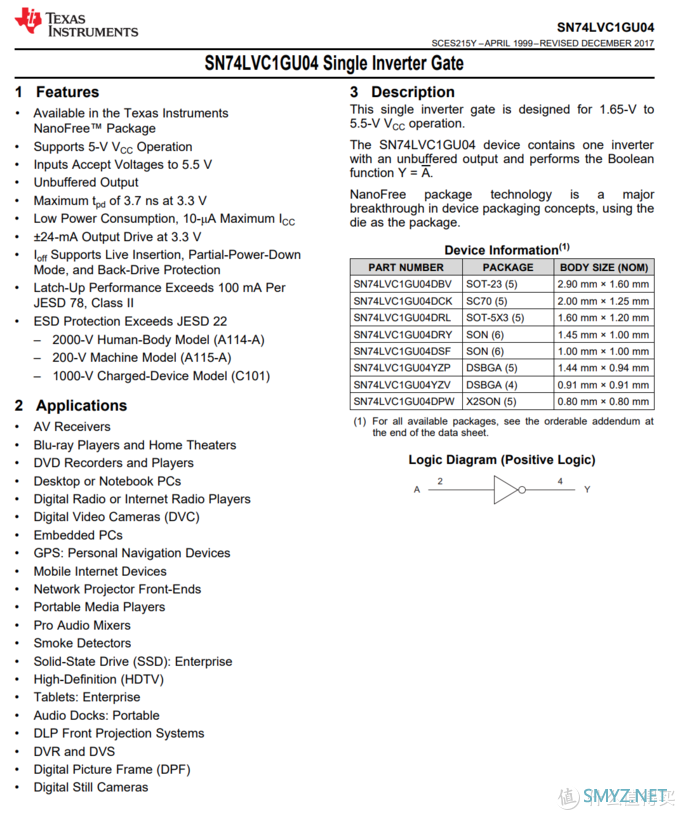

TI SN74LVC1GU04 详细资料。

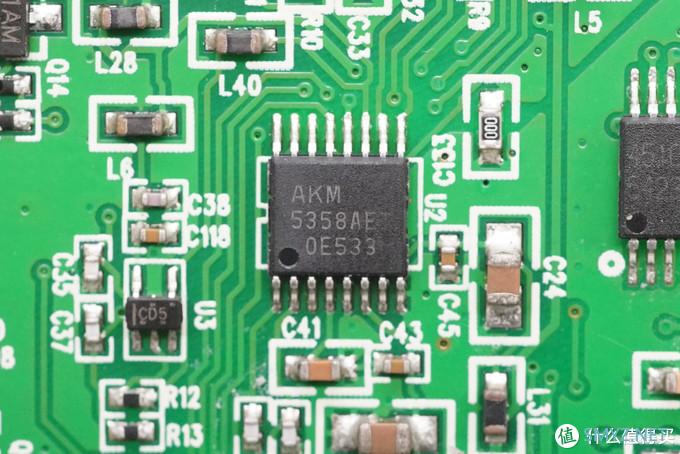

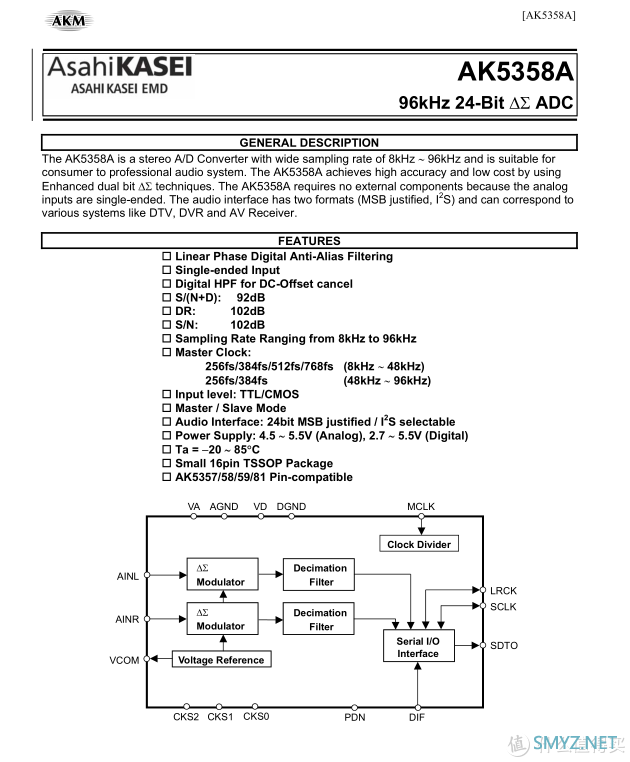

AKM AK5358A是一款立体声A/D转换器，具有8kHz∼96kHz的宽采样率，适用于消费者到专业音频系统。AK5358A采用增强型双位Δ∑技术，实现了高精度和低成本。

AKM AK5358A详细资料图。

丝印4510的IC。

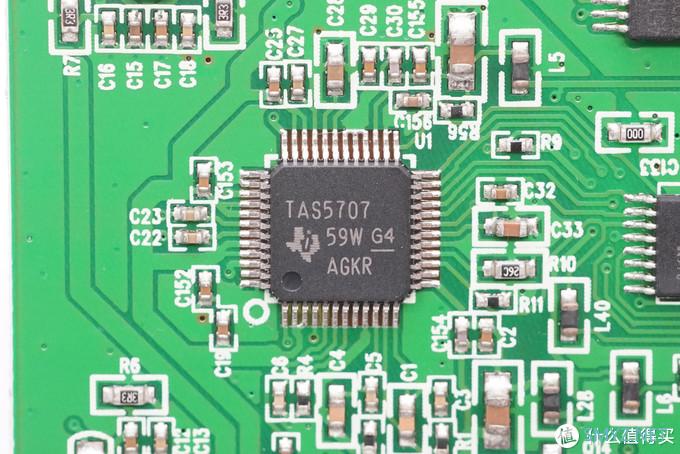

TI德州仪器 TAS5707具有 EQ 和 DRC（软件控制）的 20W 立体声数字音频功率放大器，用于驱动立体声扬声器。一个串行数据输入最多可以处理两个离散音频通道，并且可以无缝集成到大多数数字音频处理器和MPEG解码器。

TI德州仪器 TAS5707详细资料图。

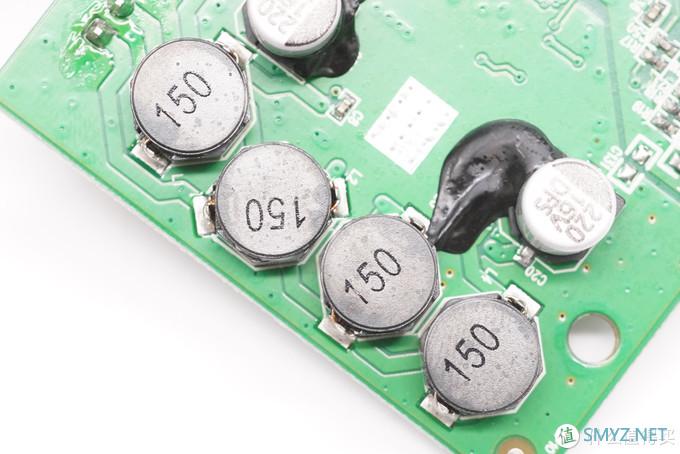

四颗15μH电感，用于数字功放输出滤波。

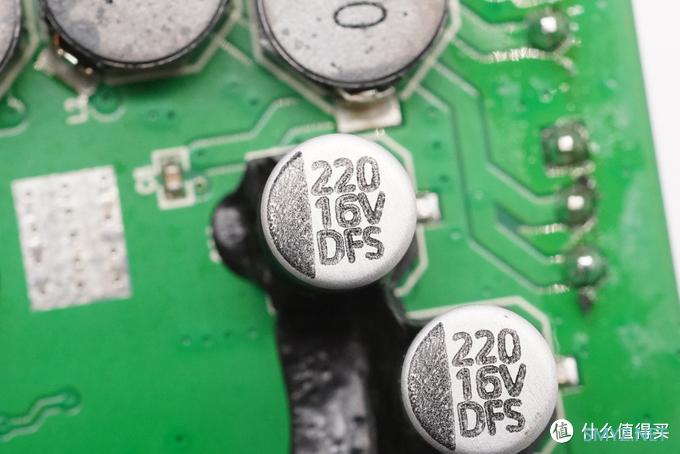

220μF耐压16V的滤波电容，总共有三颗。

100μF耐压16V的滤波电容有两颗。

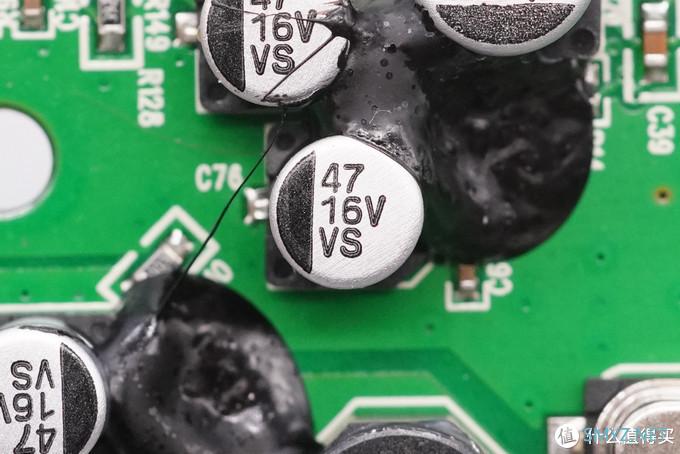

47μF耐压16V的滤波电容总共有3颗，电容打胶固定。

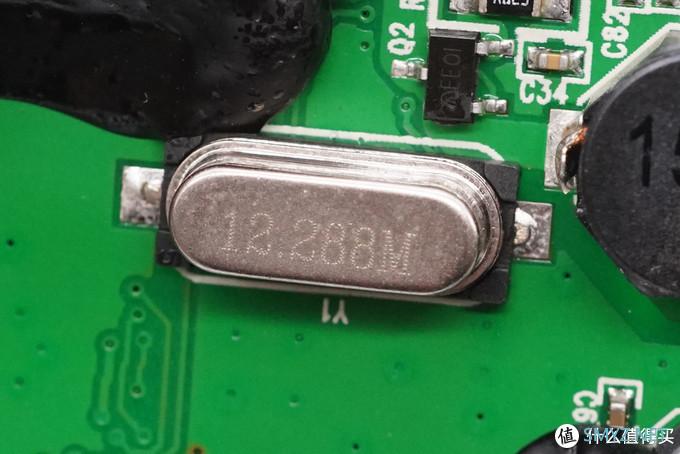

12.288MHz的晶振。

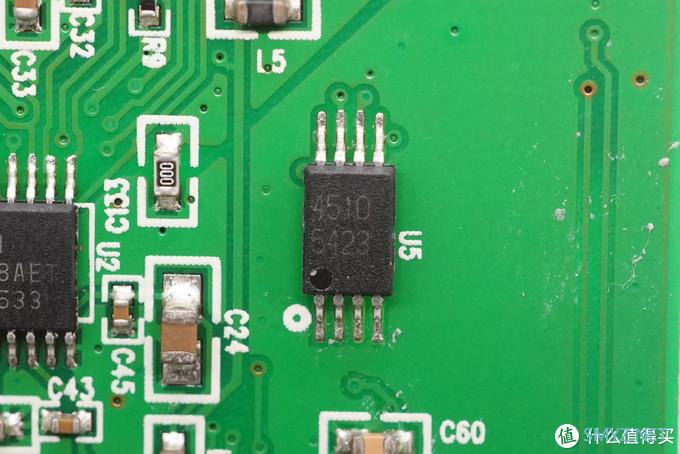

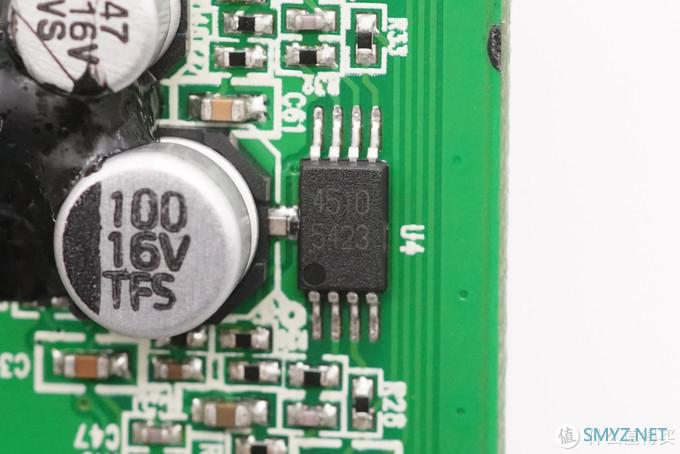

第二颗丝印4510的IC。

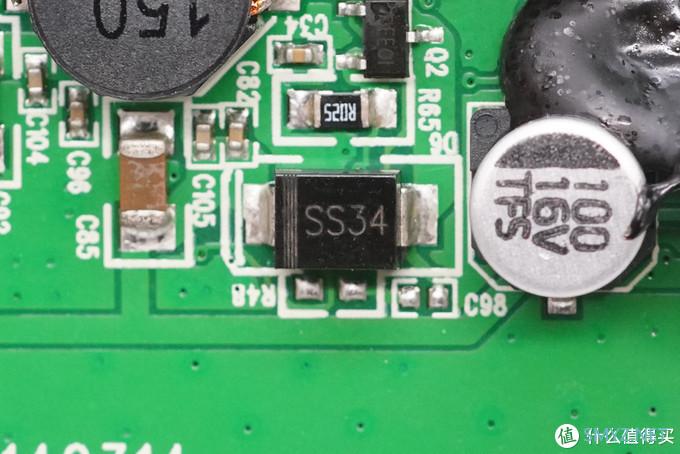

SS34肖特基二极管。

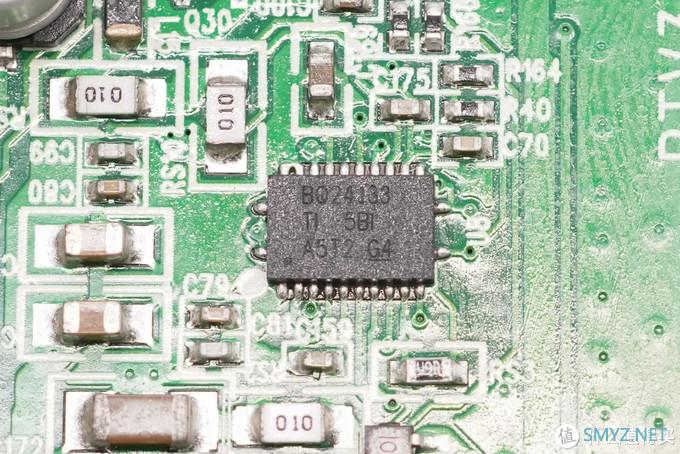

TI德州仪器 BQ24133高集成独立式锂离子和锂聚合物开关模式电池充电器，具有两个集成的N沟道功率MOSFET，支持功率路径选择。支持30V耐压，可为1至3节电池充电。该器件提供了恒定频率同步PWM控制器，可高精度调节输入电流，充电电流和电压。监视电池组温度，以仅允许在预设温度窗口中充电。

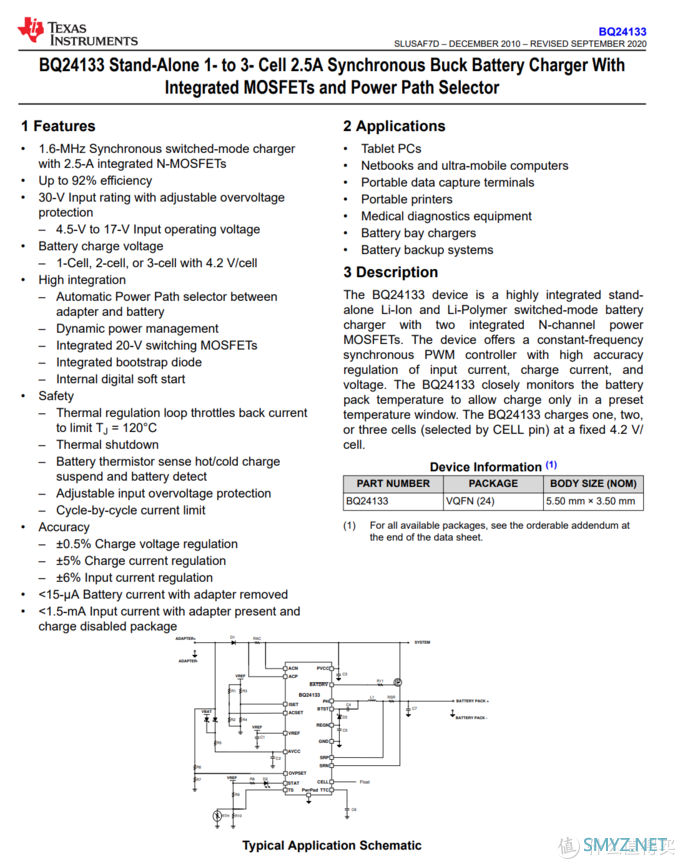

TI德州仪器 BQ24133详细资料图。

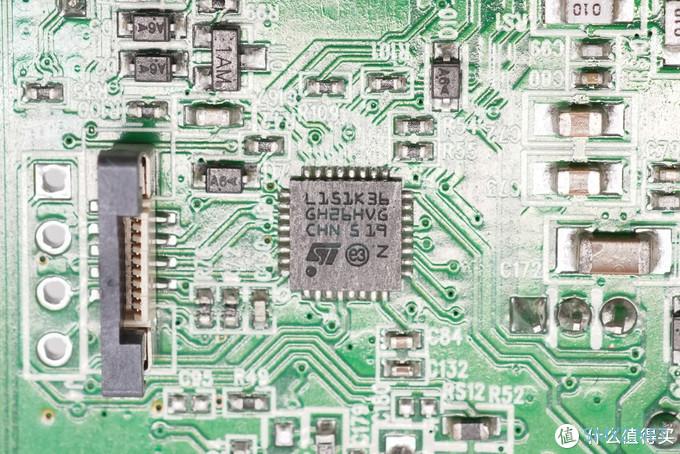

ST意法半导体 STM8L151K3 具有8 KB闪存，16 MHz CPU和集成EEPROM的超低功耗8位MCU。

低密度STM8L151x2 / 3超低功耗设备具有增强的STM8 CPU内核，可提供增强的处理能力（在16 MHz时高达16 MIPS），同时保持CISC体系结构的优势，并具有改进的代码密度，24位线性寻址空间和针对低功耗操作的优化架构。

集成了广泛的增强型I / O和外设，一个12位ADC，两个比较器，一个实时时钟，两个16位定时器，一个8位定时器以及标准通信接口，例如SPI，一个I2C接口和一个USART。外设的模块化设计允许在不同的ST微控制器系列（包括32位系列）中找到相同的外设。

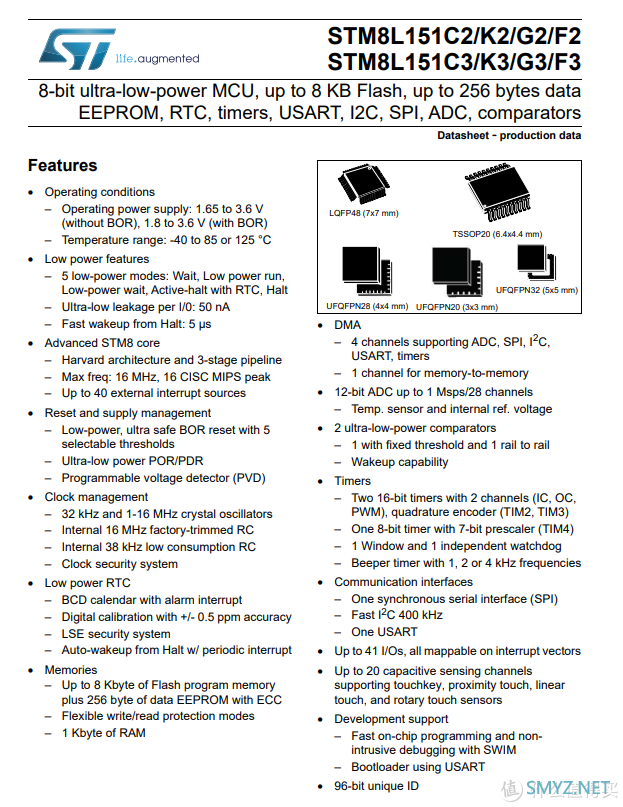

ST意法半导体 STM8L151K3详细资料图。

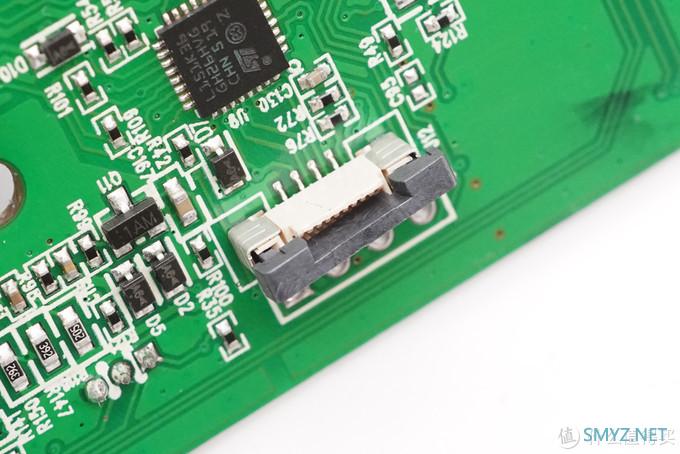

操控板排线与主板连接的插座特写。

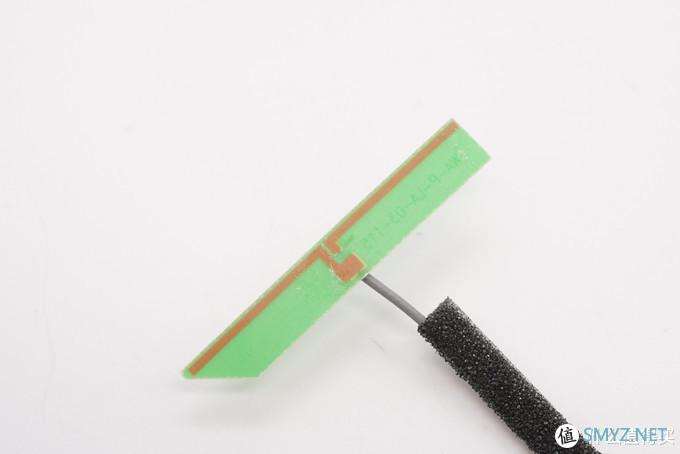

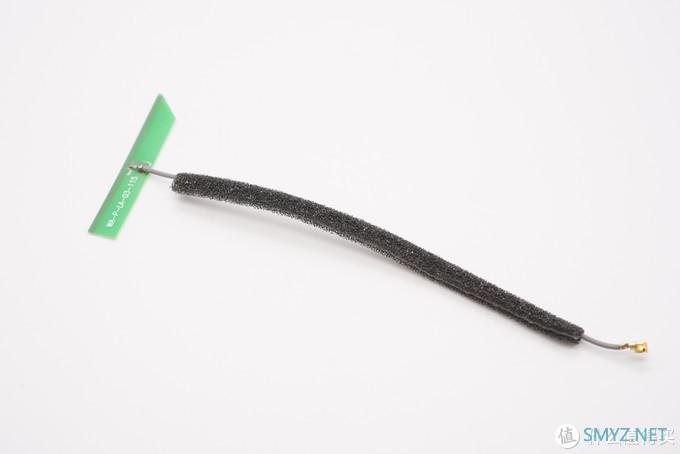

小板蓝牙天线，同轴线有泡棉包裹。小板背面信息：WA-P-LA-03-115。

小板正面特写。

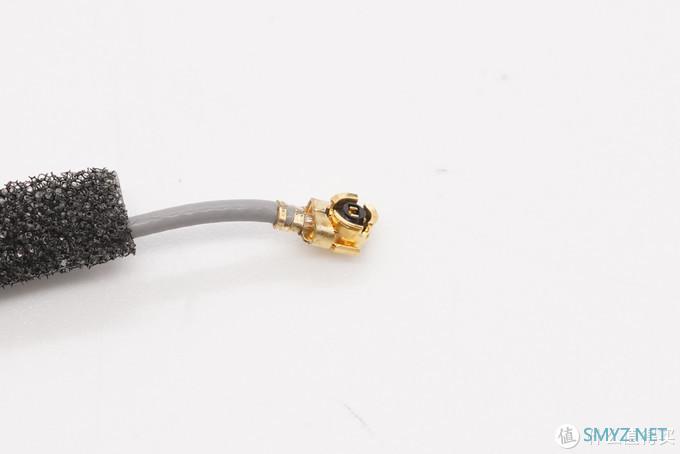

同轴蓝牙天线插头特写。

驻极体麦克风特写，外部有橡胶套包裹，用于语音通话。

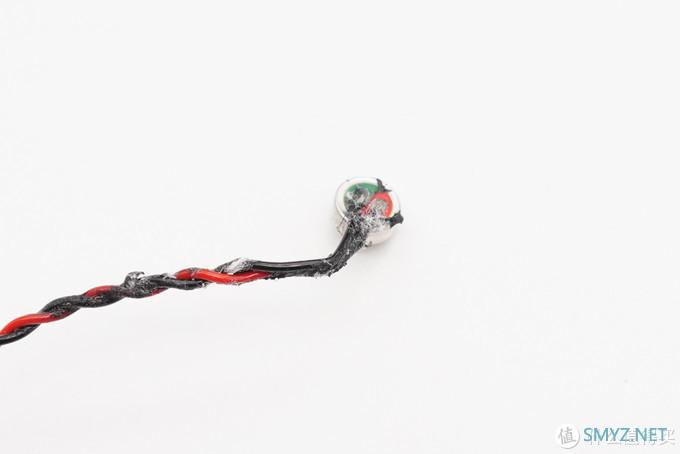

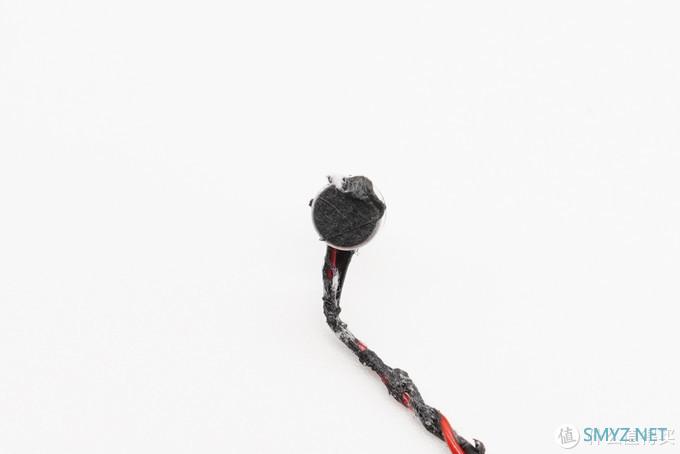

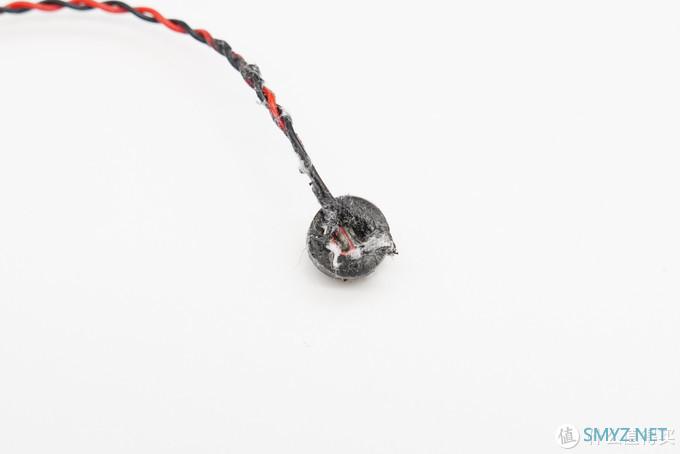

取掉橡胶套，麦克风背面导线焊接。

麦克风正面有防尘棉覆盖。

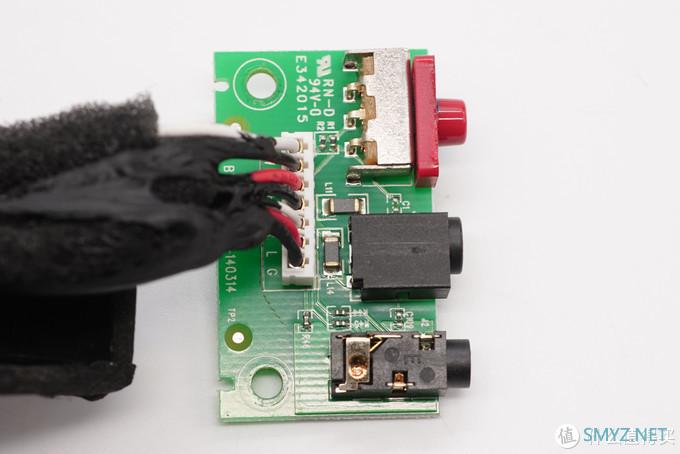

电源输入小板正面一览，有电源开关、DC电源接口和AUX音频接口。

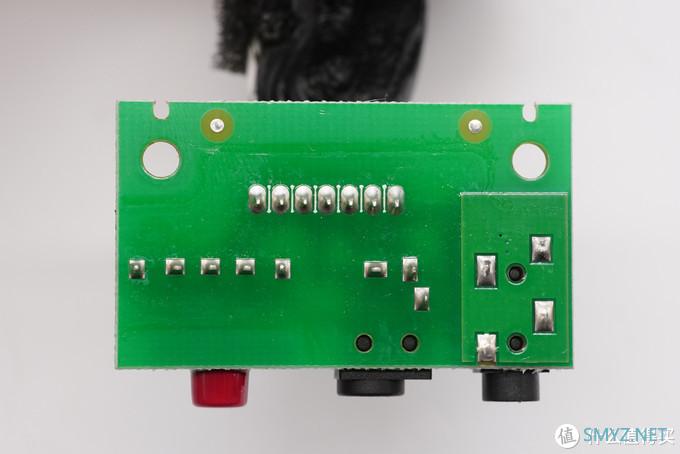

电源输入小板背面一览，导线过孔焊接。

操控小板由螺丝固定在塑料框架上。

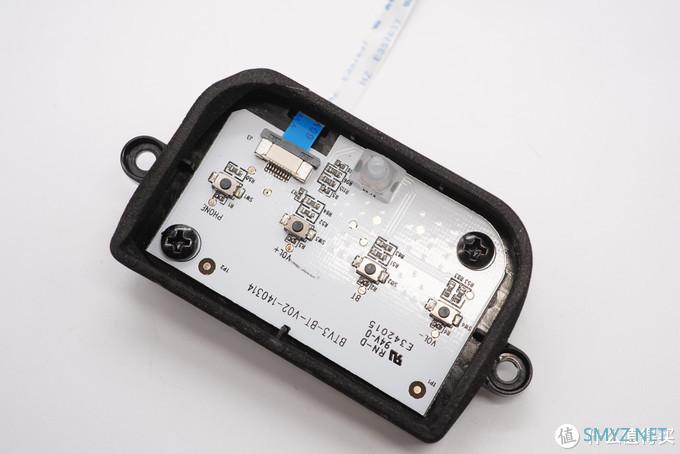

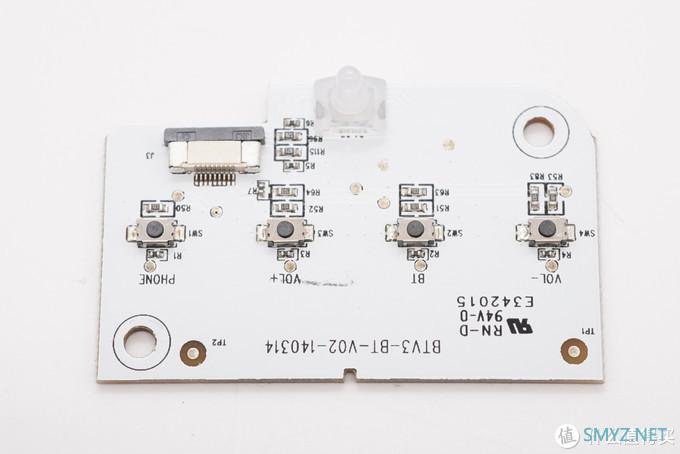

操控小板正面一览，有四颗功能按键和排线插座、指示灯以及众多电阻。

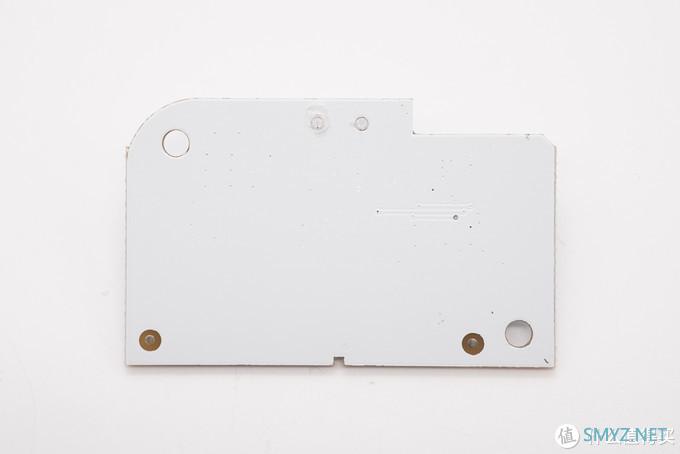

小板背面无任何元器件。

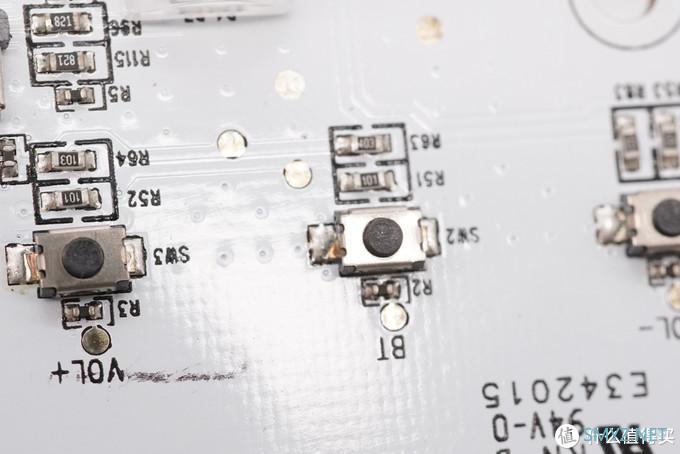

微动按键特写。

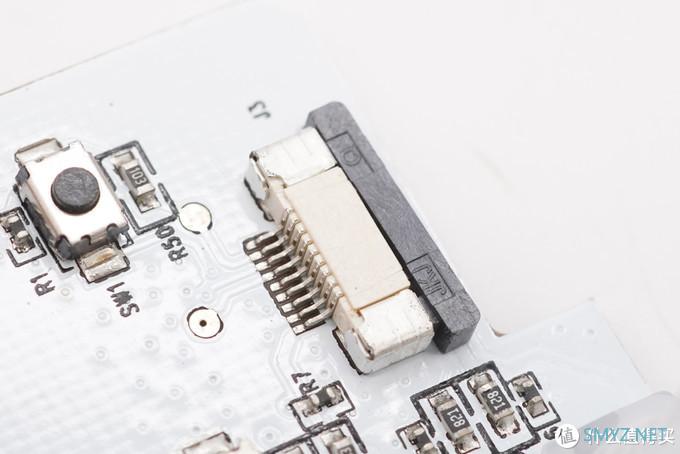

与主板连接的排线插座特写。

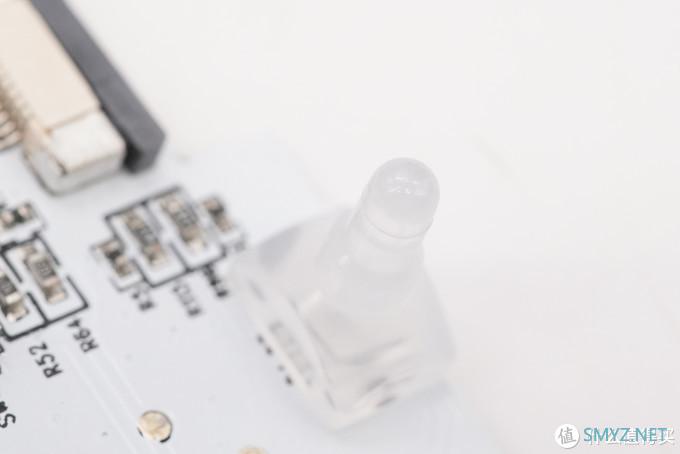

蓝牙连接指示灯导光柱特写。

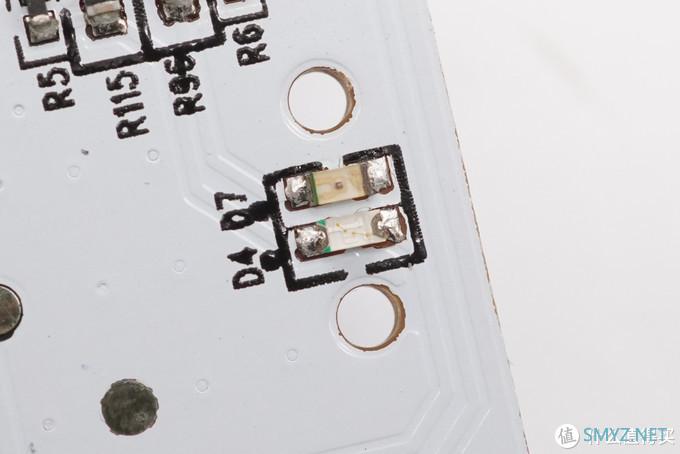

两颗不同颜色的LED指示灯。

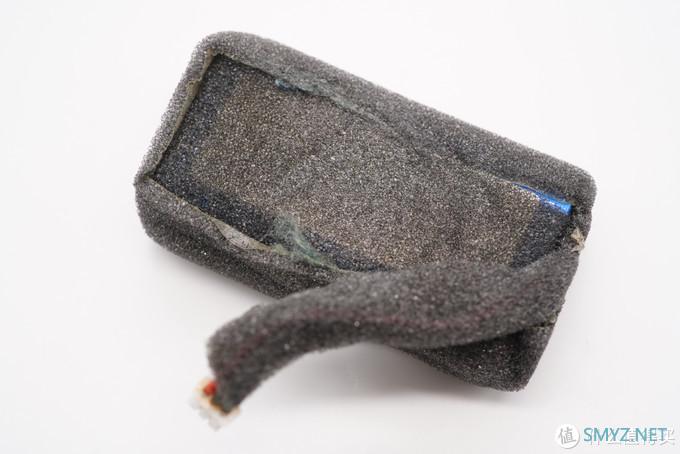

来到电池单元，电池整体被泡棉包裹。

撕开泡棉，电池组由两颗18650锂电池组成。

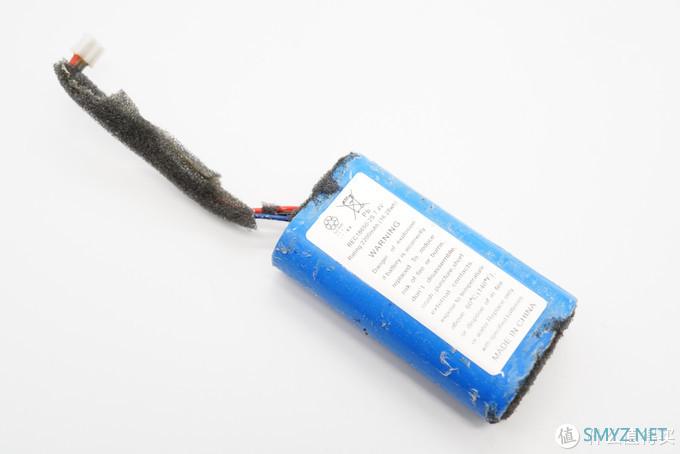

电池标签上印有电池型号：REC18650-2S，电压7.4V，容量：2200mAh/16.28Wh。以及警告信息。

电池导线通过插座的方式与主板连接。

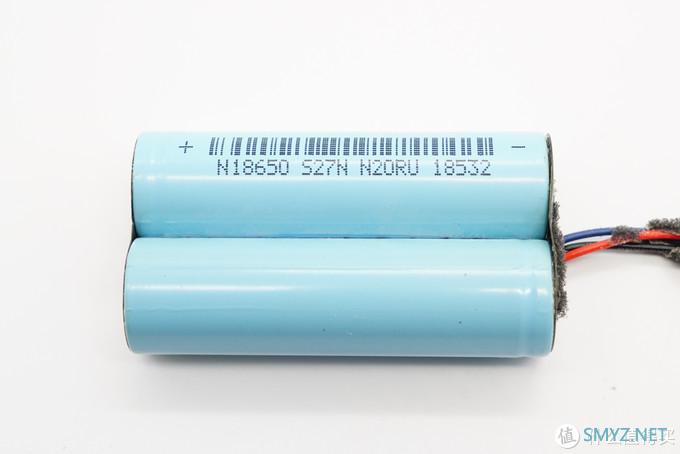

撕掉外部蓝色塑胶皮，两颗18650电池串联。

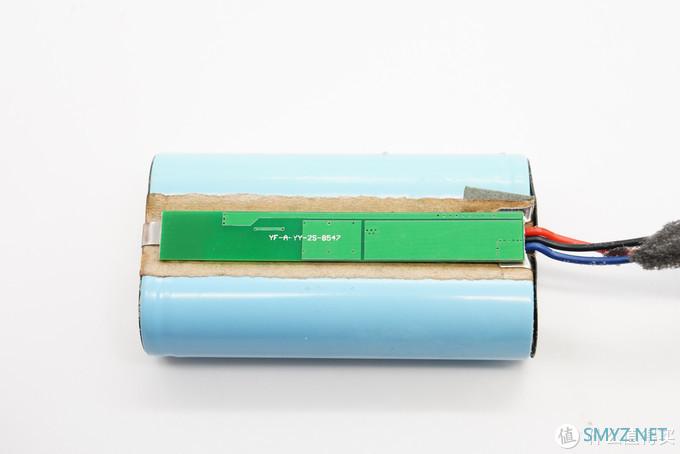

电池组配备有保护板。

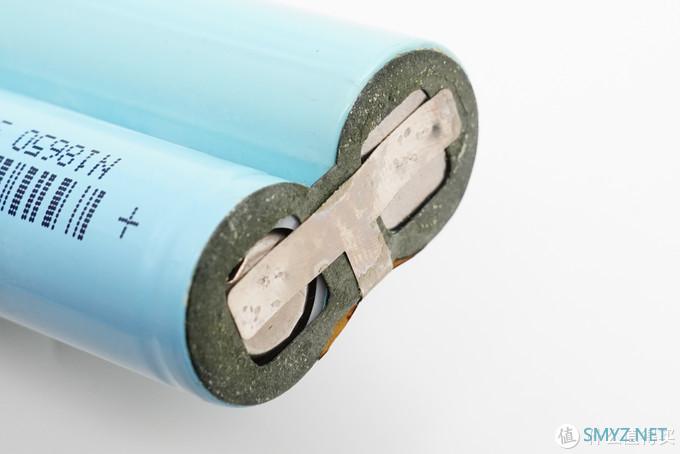

电池底部有一圈的绝缘青稞纸，中间位置镍片串联。

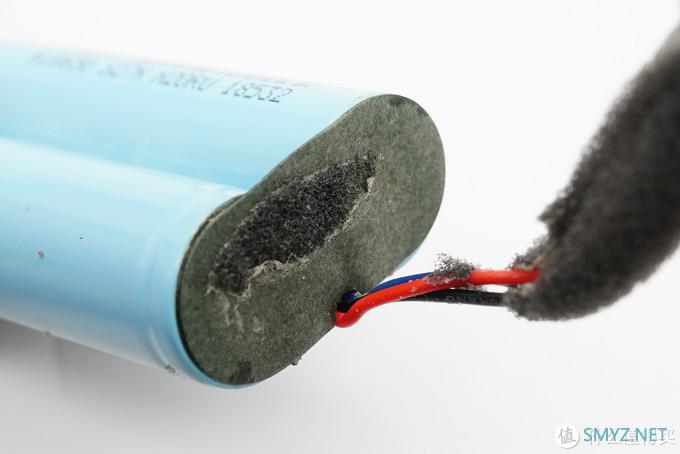

电池组顶部也有绝缘青稞纸覆盖。

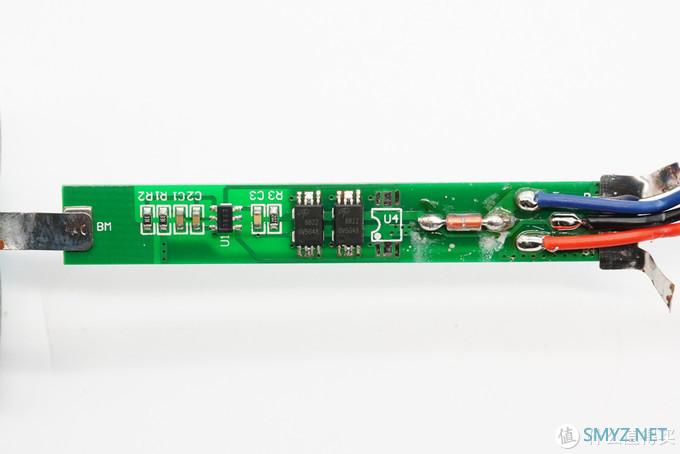

电池保护板上配备有多颗IC，导线焊接。

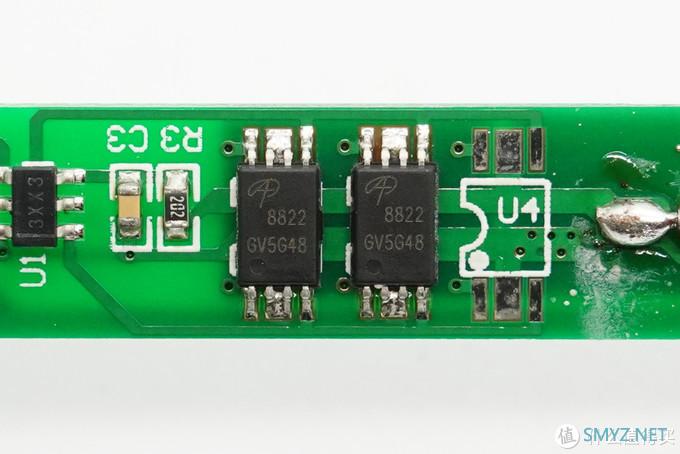

两颗AO8822，NMOS管，用于电池保护。

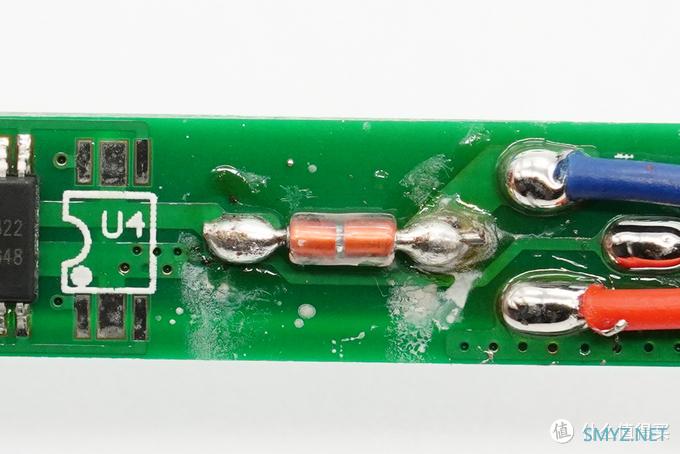

检测电池组温度的热敏二极管。

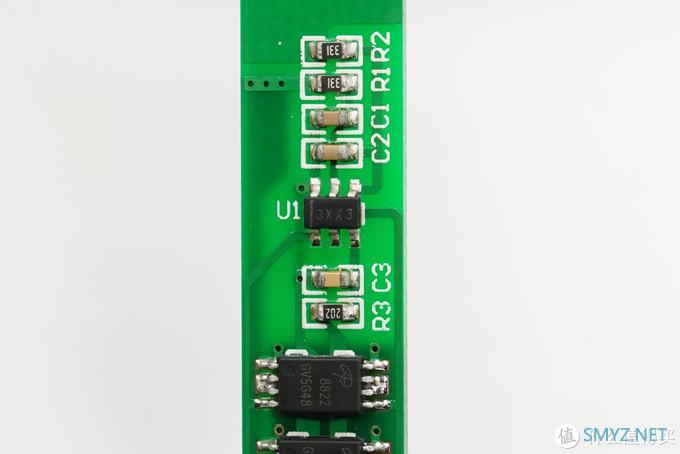

丝印3XX3的锂电保护IC。

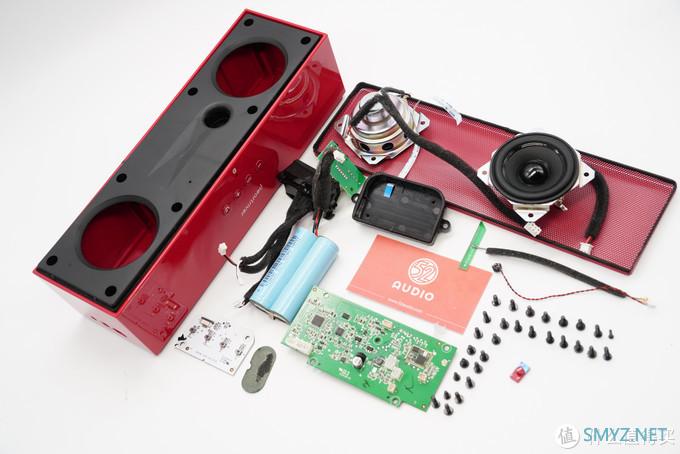

pearlriver蓝牙音箱拆解全家福。

三、我爱音频网总结

pearlriver蓝牙音箱在外观设计上采用了方正的外形，搭配红色钢琴烤漆工艺处理的机身，前后金属网格罩，整体外观时尚简约，又不缺乏质感。放在家中当做一件装饰品也不为过。

内部结构配置上，采用了两颗57mm的全频喇叭单元，和倒相管提升低音效果，搭配德州仪器 TAS5707立体声数字音频功率放大器；电池单元由两颗18650电池组成，单颗容量2200mAh，并配备有电路保护板，以及德州仪器 BQ24133电池充电器。

蓝牙芯片采用高通 CSR8640 双模ROM音频SOC，是一款具有高集成度的单芯片解决方案，支持蓝牙4.0；意法半导体 STM8L151K3 低功耗8位MCU，集成EEPROM，具有8 KB闪存，16 MHz CPU；其他方面还采用了AKM AK5358A立体声A/D转换器，微盟 ME6209A低压差低功耗稳压IC等。
