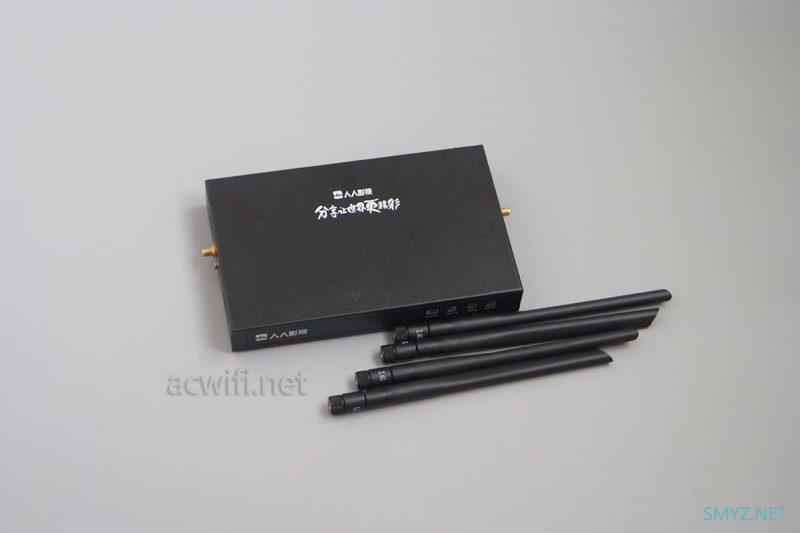

22个月之前的文章：人人影视纪念款路由器正式开抢，值得吗？ 它现在只要50多元还包邮，曾经是矿机，矿难后成了矿渣，价格也成了渣渣。只是没电源和包装，没有关系了，我也不打算开机，只是拆机看看跟22个月之前猜的是不是一样。除了机身，还有四根单频天线。

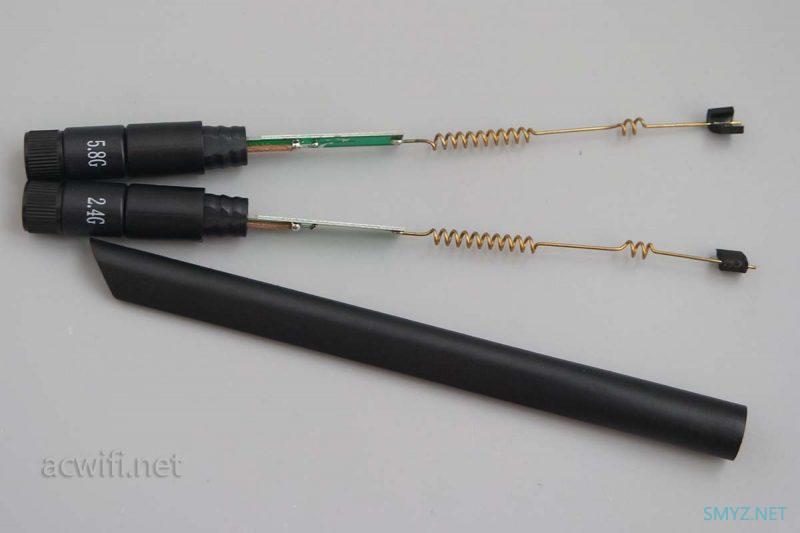

天线先拆开看看，虽然区分了2.4G和5G，但我并没看出有什么区别，觉得每根都是双频天线。

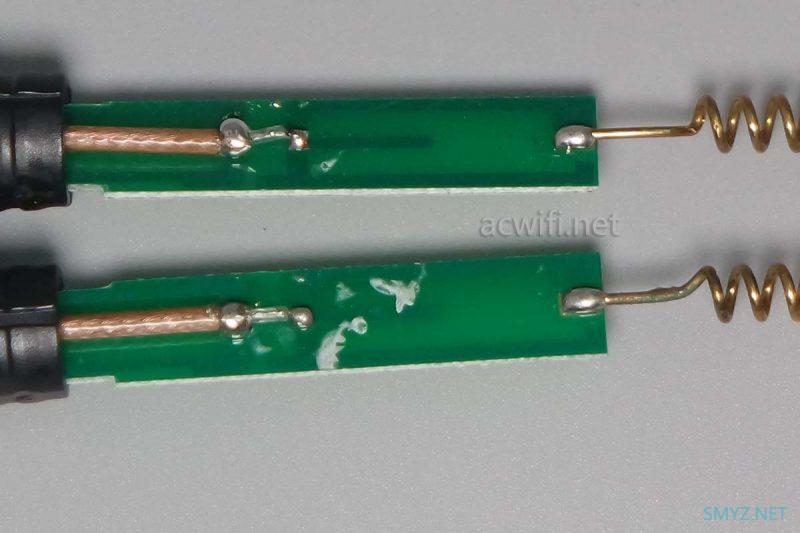

放大看PCB也一样的：
人人影视路由器的机身是全铁壳呀，所以散热有保证。看看尺寸，我觉得可以放进弱电箱里当有线主路由器来用，如果能刷第三方固件的话。例如openwrt、潘多拉。

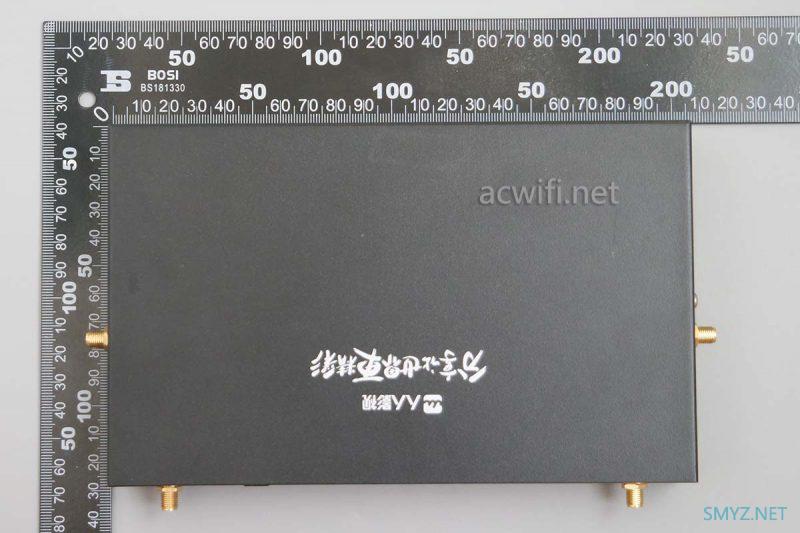

尺寸21x13m，厚度就跟我DIY J1800软路由外壳一样2.8cm。比普通的8口千兆交换机大一点点。
电源规格是12V/1.5A。

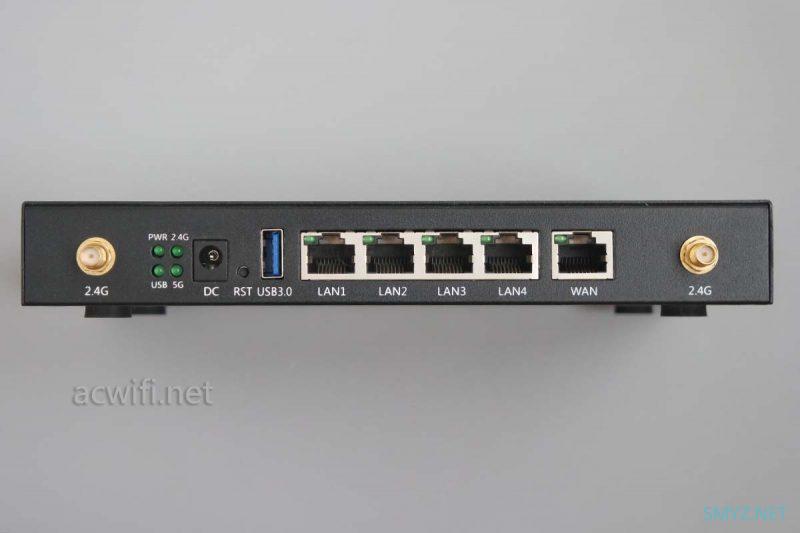

除了有5个全千兆网口外，还有一个USB3.0接口。

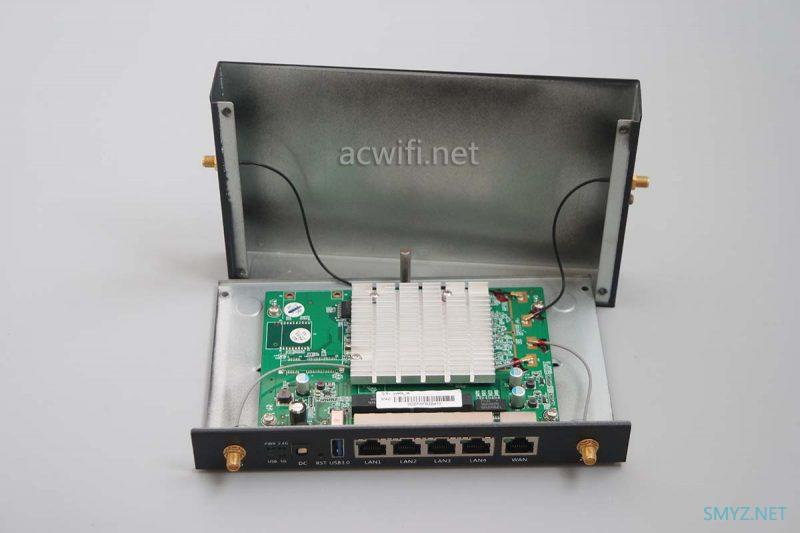

取出螺丝，打开铁壳：

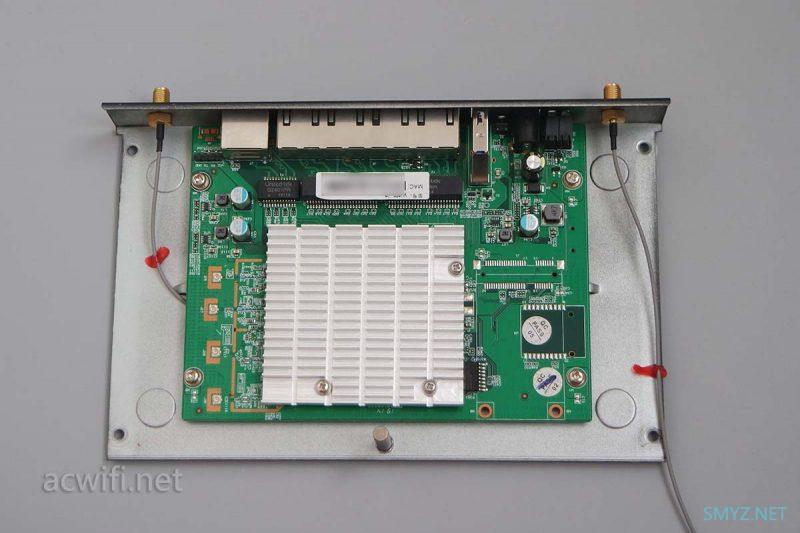

我先要取下4根天线接口才方便继续拆出主板。有红色的胶固定着，比较硬的胶，只好很小心地慢慢推开。

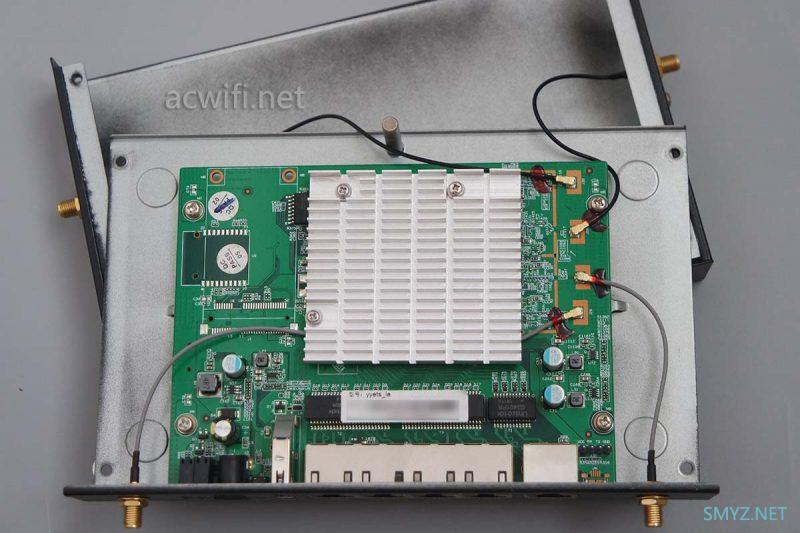

银色的散热器底下就是主要芯片了，从初频来看，有外置功放芯片。电板一侧还有mini pcie空位。

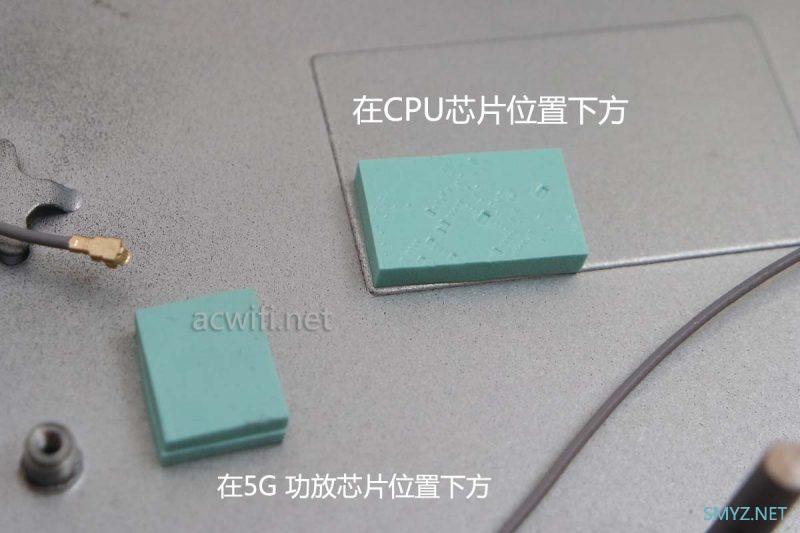

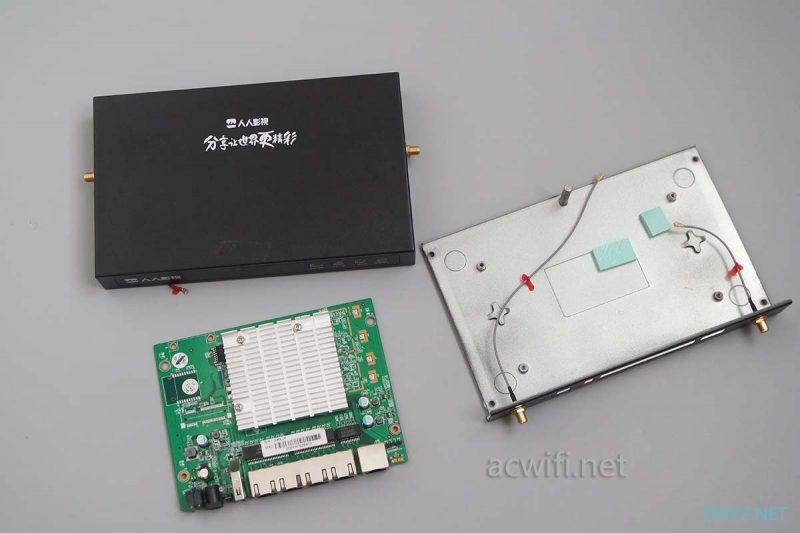

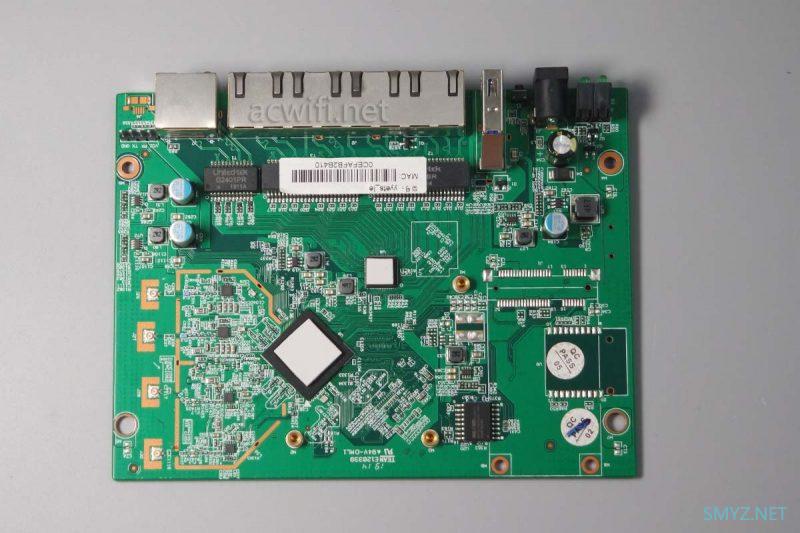

拧下主板上的四颗边角螺丝，取出主板了，主板底部有两边不大的导热硅胶垫，把主板热量导到铁壳帮助散热。

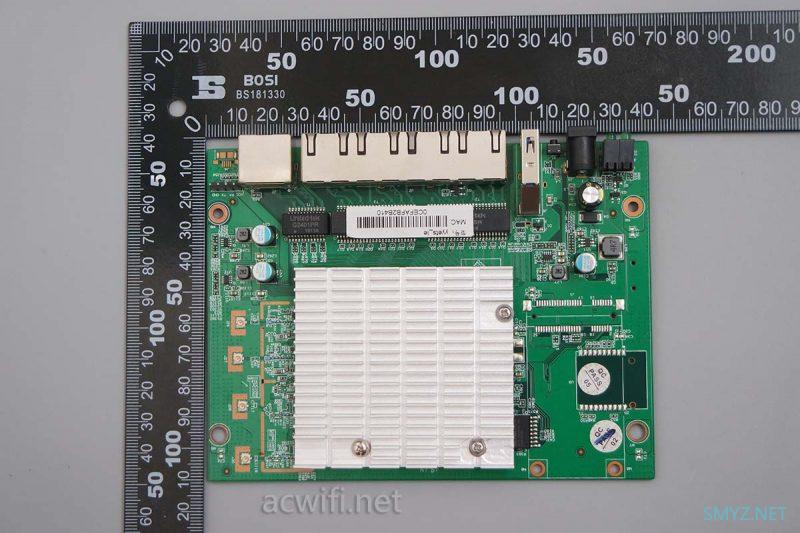

量一下主板尺寸：14.5x11cm。

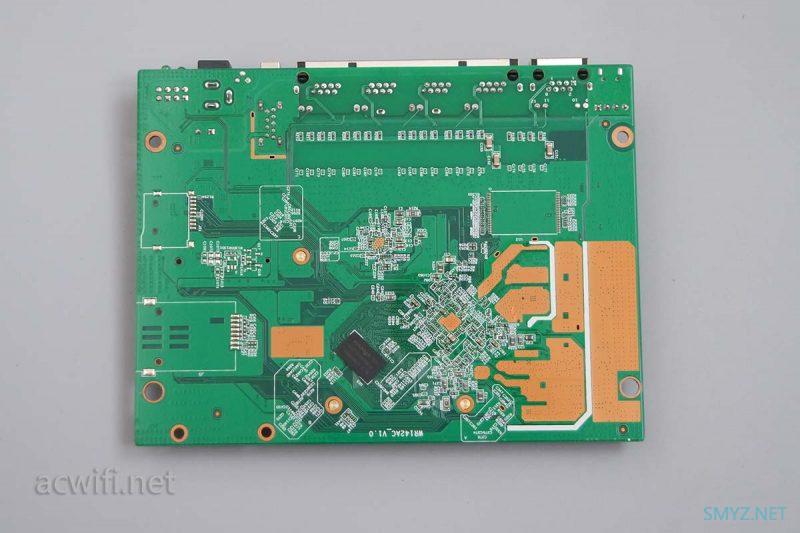

主板背面：

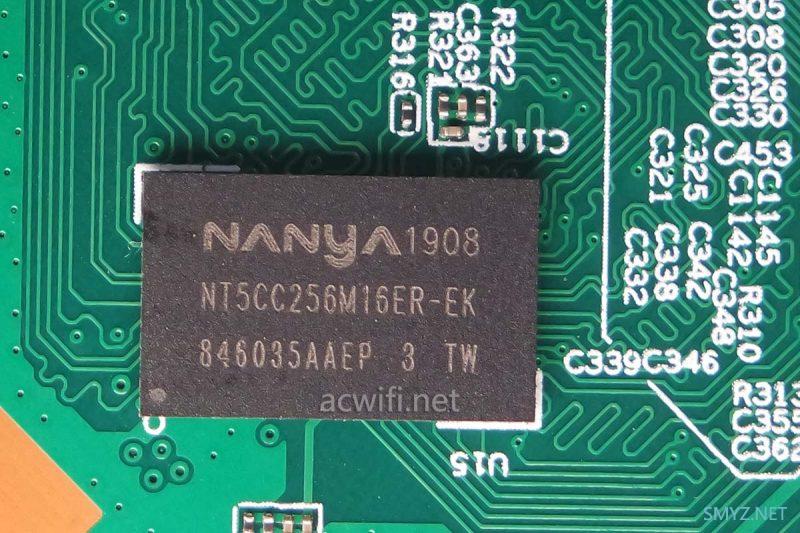

背面就只有一颗内存芯片，型号是NT5CC256M16ER-EK，容量是512MB。

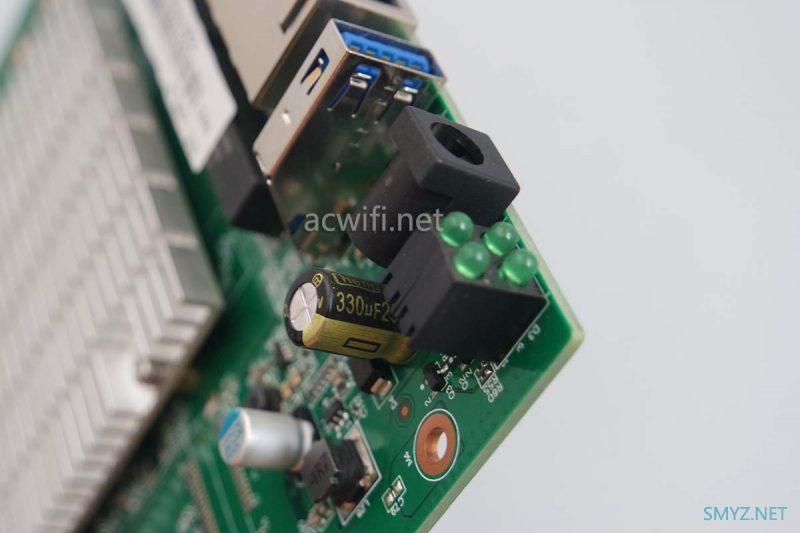

USB3.0接口没有做屏蔽，屏蔽没做好，当USB3.0在工作时就会对2.4G和蓝牙产生干扰，近距离下。DC输入电路有两颗电容，一颗是25V 330微法，另一颗电容不记得了。

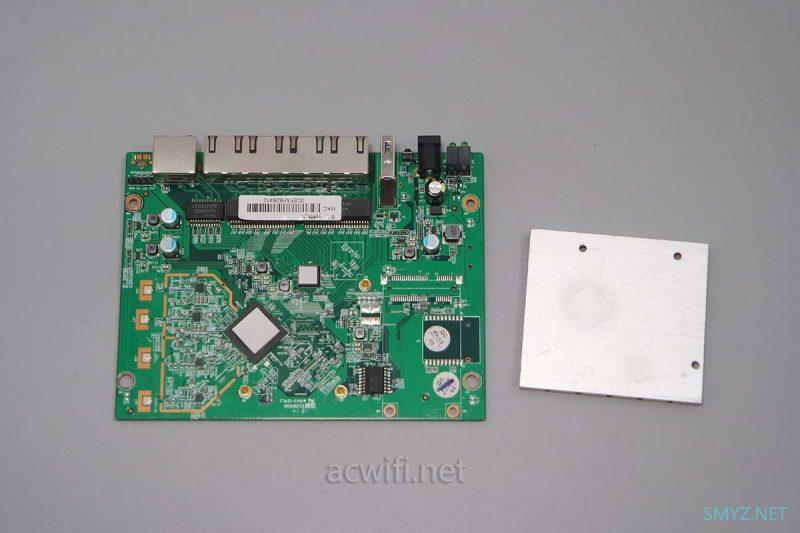

散热器与主板用三颗螺线固定，为什么不是四颗？拆下散热器后，看见两颗芯片上有导热硅胶垫：
主板左边四颗小小的功放芯片。
先看局部，再看整图芯片汇总。

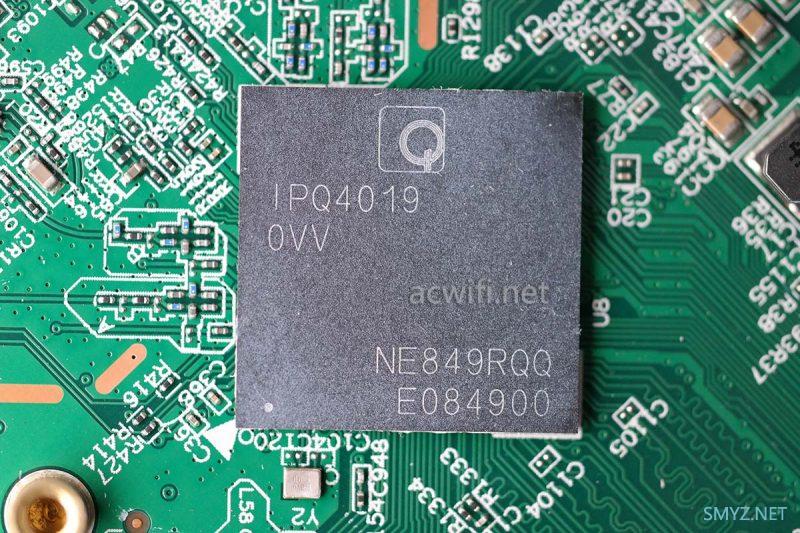

CPU是高通的IPQ4019，四核717MHz，Cortex A7,架构，40nm制程，制程决定了热量是不会很低的。
IPQ4019集成了2x2mimo的2.4G和5G，无线参数如下：
Wi-Fi Standards: 802.11p,802.11ac Wave 2,802.11ac,802.11n
Wi-Fi Spectral Bands: 2.4 GHz,5 GHz
Peak Speed: 1.733 Gbps
Channel Utilization: 20/40/80 MHz,5/10/20/40 MHz
MIMO Configuration: 2×2 (2-stream)
Wi-Fi Features: MU-MIMO,TxBF,Qualcomm® Wi-Fi SON
因2.4G支持256-QAM，最高速率400Mbps，5G最高速率866Mbps。IPQ4019其实可以同时支持两个5G，因为它集成的两颗无线芯片，其中一颗可以选择2.4G或选择5G来工作，这样的话芯片最大总速率可以达到1733Mbps。如下图所示：
所以上面的参数里有这一行：Peak Speed: 1.733 Gbps。

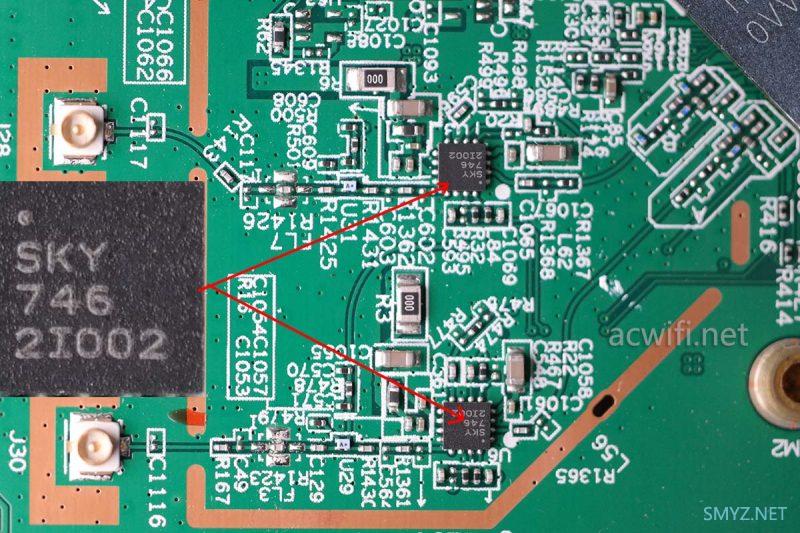

以下是5G射频电路：
丝印着SKY746的芯片型号是SKY85746-11，是一颗5G FEM芯片，集成了功率放大器、低噪声放大器、收发切换开关，参数如下：
Integrated 802.11ax 1024 QAM,5 GHz PA,LNA with bypass,and T/R switch
Fully-matched input and output
Integrated logarithmic power detector
Transmit gain: 32 dB
Receive gain: 13 dB
Output power:
MCS11,+18 dBm,-43 dB DEVM
MCS11,+20 dBm,-40 dB DEVM
MCS9,+23 dBm,-35 dB DEVM
MCS7,+24 dBm,-30 dB DEVM
因为5G只支持到256-QAM，所以扭MCS9这一行就行，放大功率+23dBm=200mW。属中高功率了，但固件里能用上多少功率又是另一回事了。

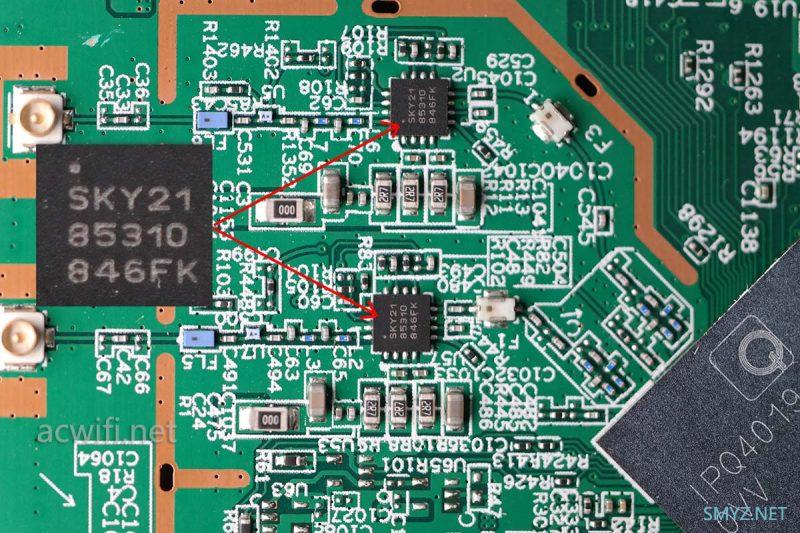

下图是2.4G射频电路：
丝印着SKY21 85310的芯片型号是SKY85310-21，是一颗2.4G FEM芯片，放大功率这些数据没有介绍：
Integrated high-performance 2.4 GHz PA,harmonic filter,LNA
with bypass,and T/R switch
Fully-matched input and output
LNA with integrated bypass mode
High performance SP3T switch to support Bluetooth/WiFi
functions
Integrated positive slope power detector
Transmit gain: 30 dB
Receive gain: 12 dB
Small QFN (16-pin,3 x 3 mm) package
(MSL1,260 C per JEDEC J-STD-020)

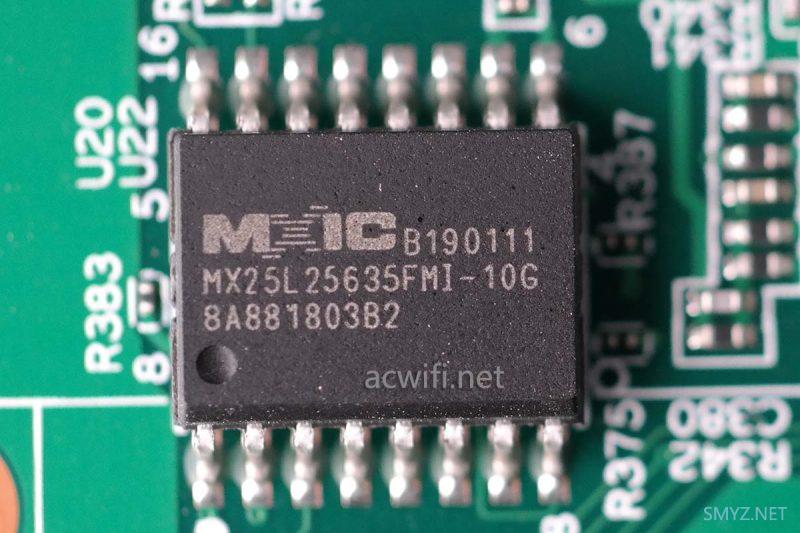

下图是闪存芯片，型号是MX25L25635FMI-10G，容量32MB。SPI 32MB闪存，好有刷机的潜力。

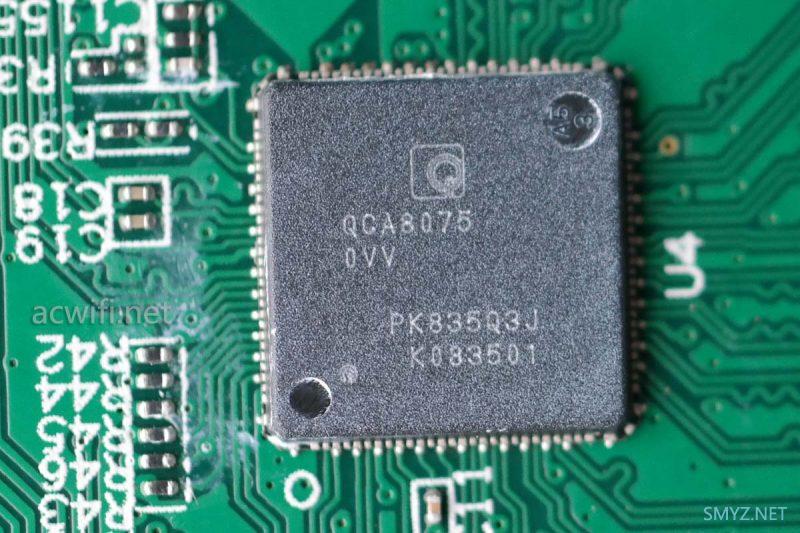

千兆交换机芯片QCA8075，支持五口全千兆。

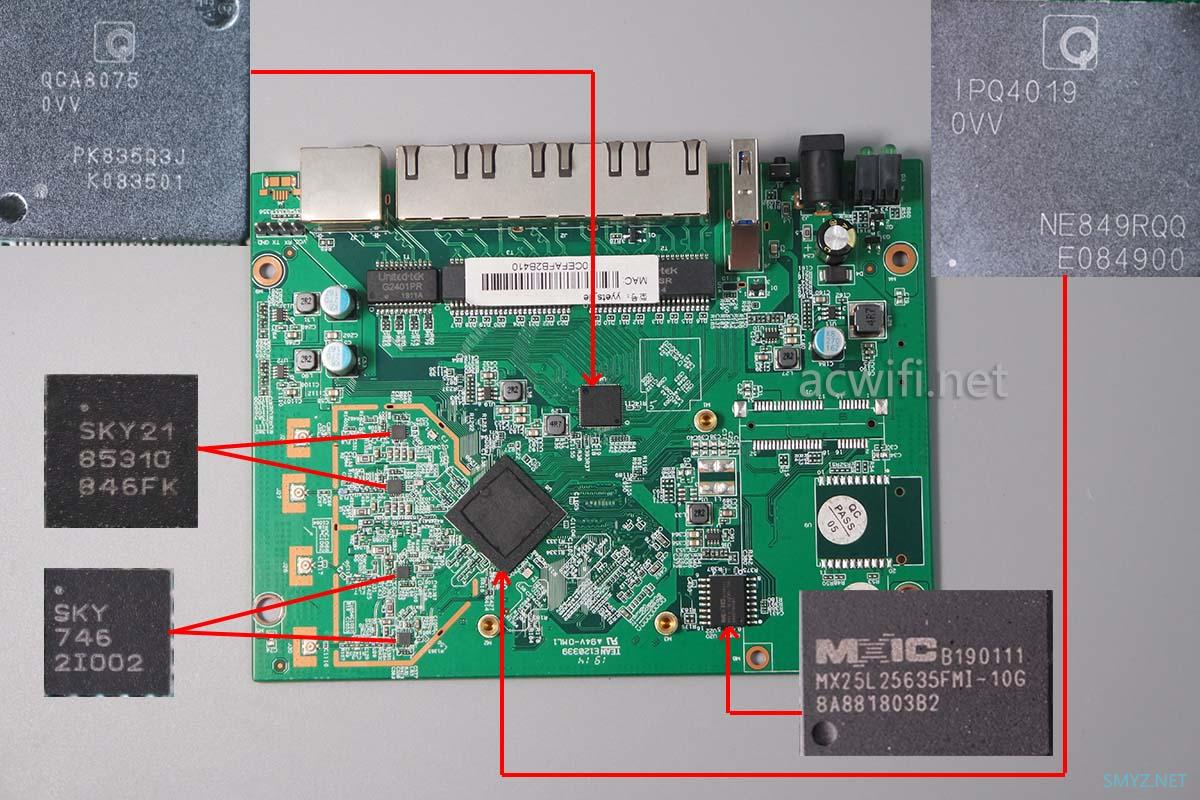

各大芯片汇总图：

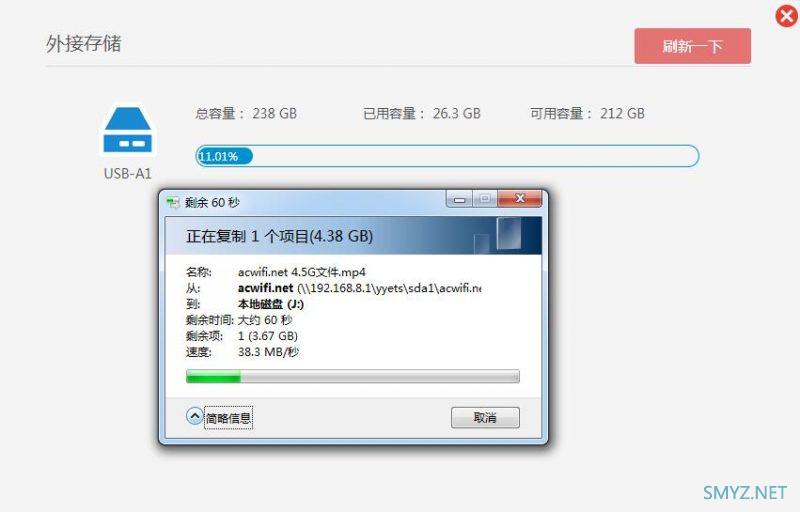

简单测了一下USB3.0的速度，跟华硕ACRH17差不多：38MB/秒。
如果能刷潘多拉固件，USB3.0速度能翻两倍以上。可参考这篇文章：可怜的ACRH17，它的USB3.0速度被华硕压制了！
无线信号。。。。5G信道只有149以上，设置161信道，在楼下D点用神机小米4C测不了速，连上就断，信号弱。
散热必然比同是IPQ4019方案的星际宝盒要好得多，CPU更大的散热片，加上铁壳也能帮助散热。
等第三方固件做有线主路由吧。如果为了无线，不建议买。
若有任何疑问可留言或关注微信公众号smyz-net。
