有些人留言说要看看水星M6G的拆机，我说百度一下就会有了，回我话说找不到拆机图。不是吧，小小的路由器怎么会员人拆。于是我在淘宝花了80多元买了一台全新的水星M6G。不带G的型号是百兆网口，要看清楚再买。

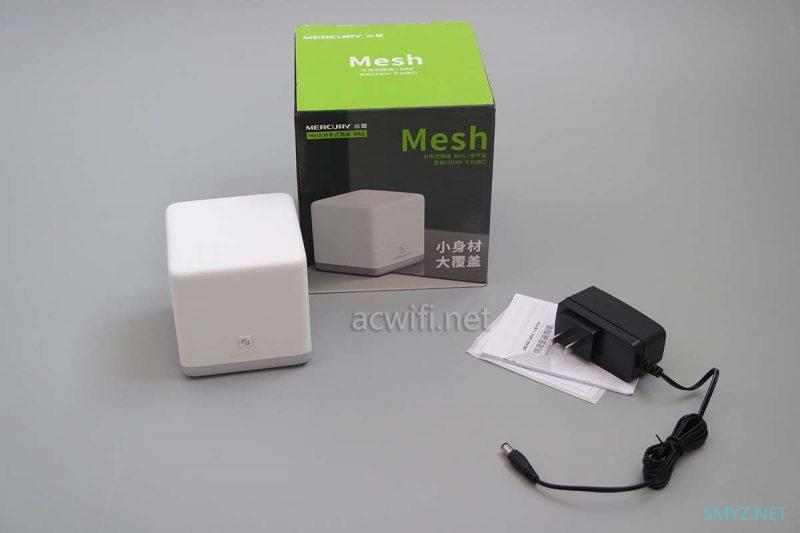

水星M6G包装配件如下图：

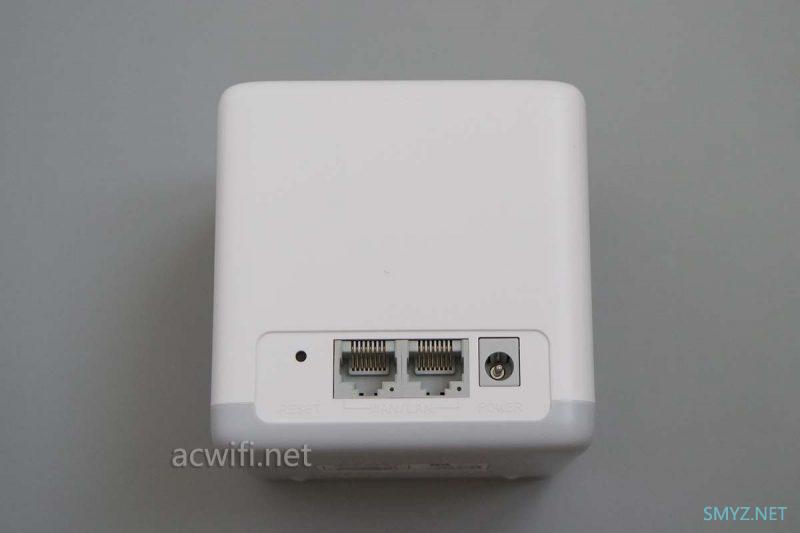

包装印有Mesh字样，多台是可以组Mesh网络。M6G的体积很小，只有两个网口：

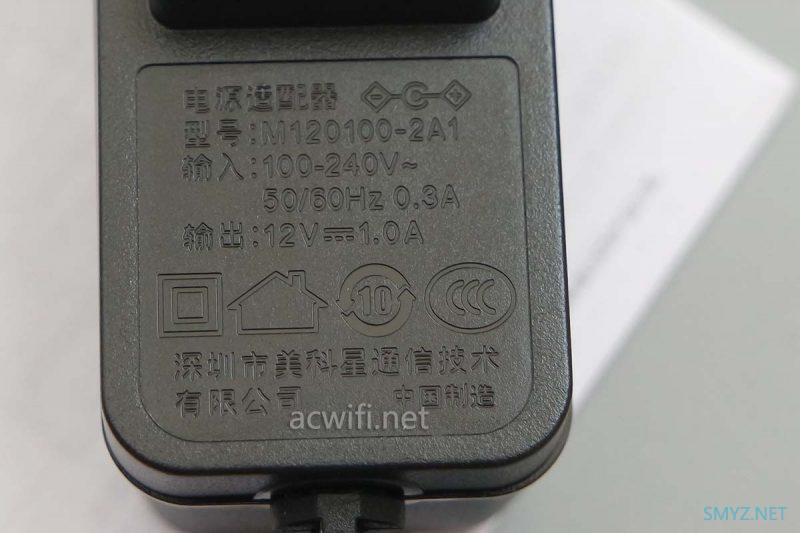

电源规格12V/1A：

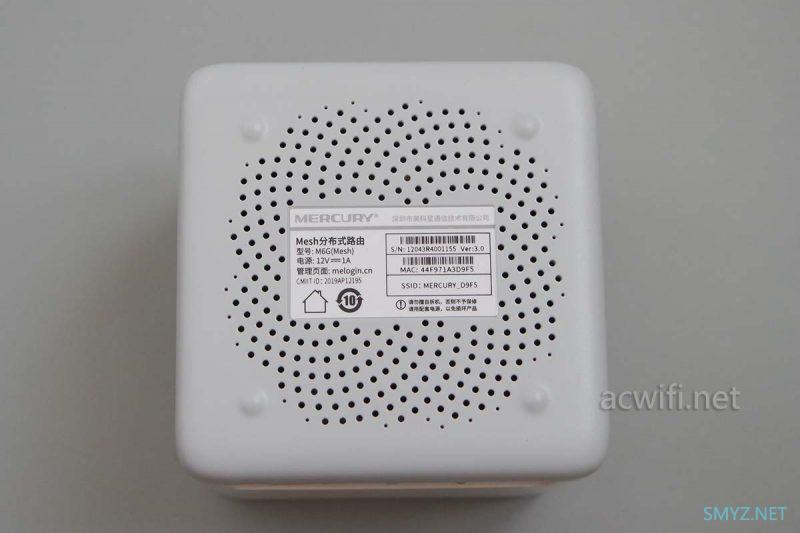

机身底部有散热孔：
没找到有螺丝，包括标签纸底下也没有螺丝。所以直接撬开吧，有点费力，在型坏两个卡口之后拆开了：

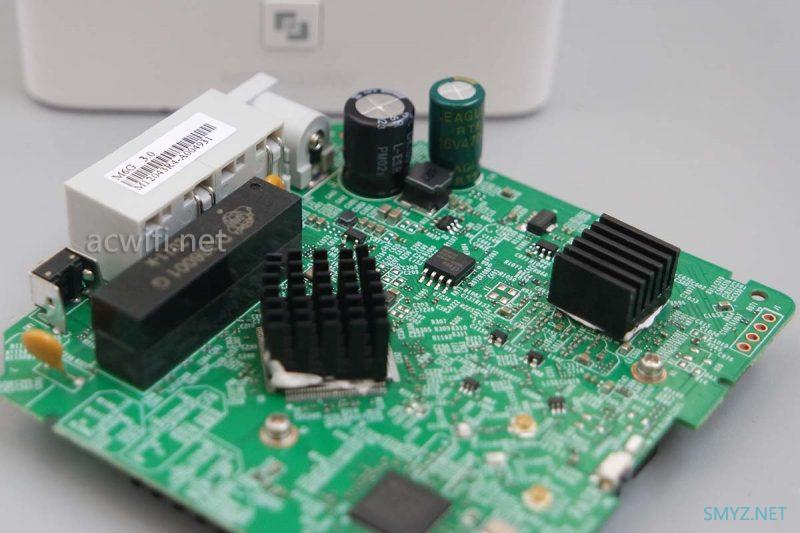

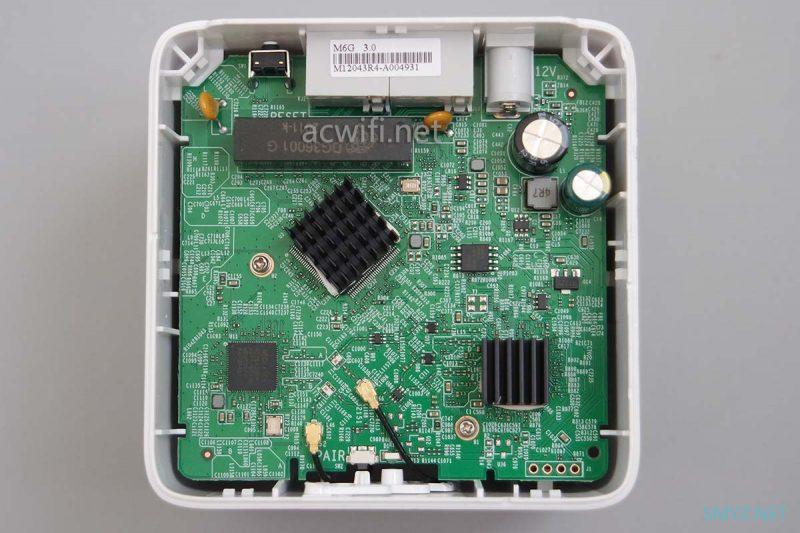

看见有两颗黑色的散热片，且有白色的胶，心想肯定是徒手取不下来的散热片，果然粘得很紧，怪不得没人拆。acwifi拆机恪言：宁愿弄坏也要拆开看个真相。

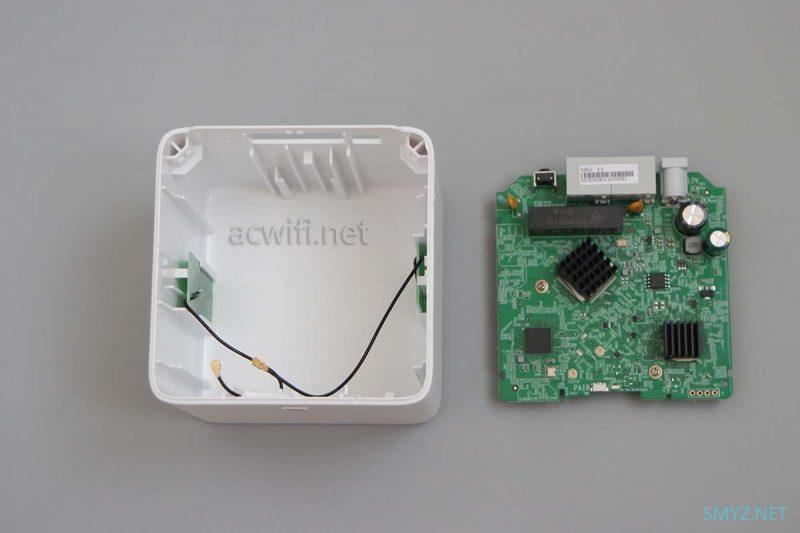

把2根天线插头摘下来，就能把主板完整的搬出来：

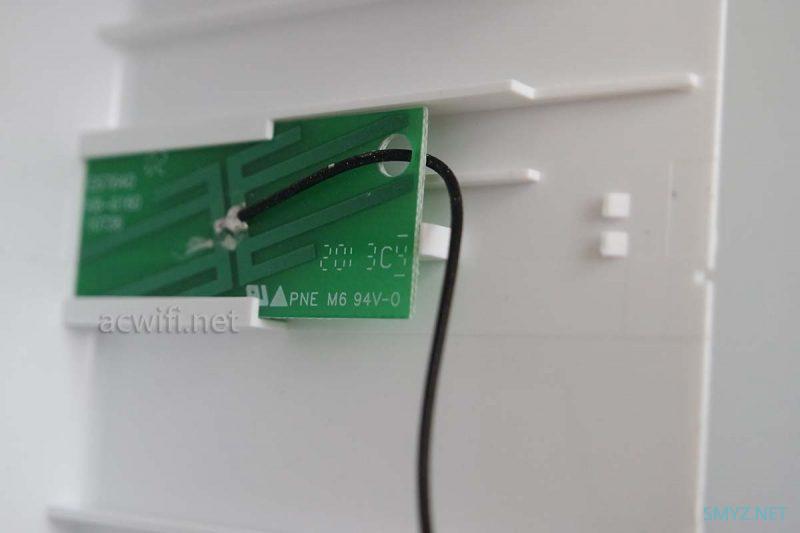

外壳里面装了两根双频天线：

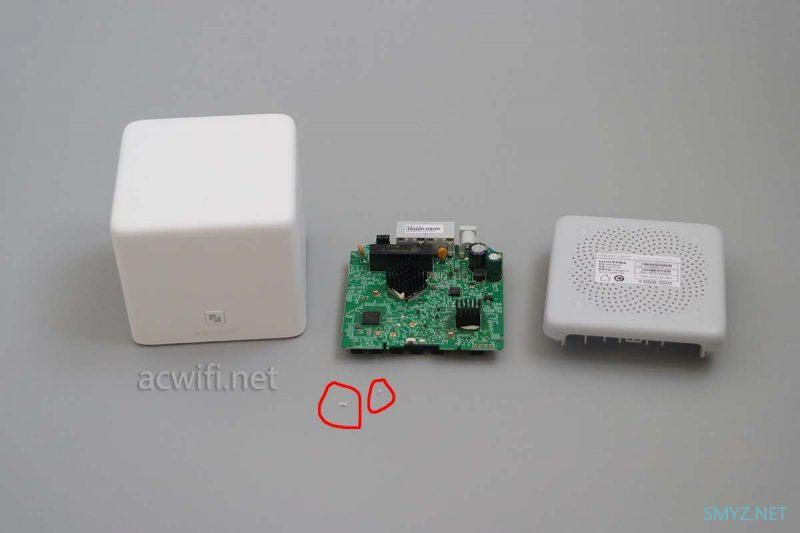

下图中的红圈是拆坏的卡扣掉出来的碎片：

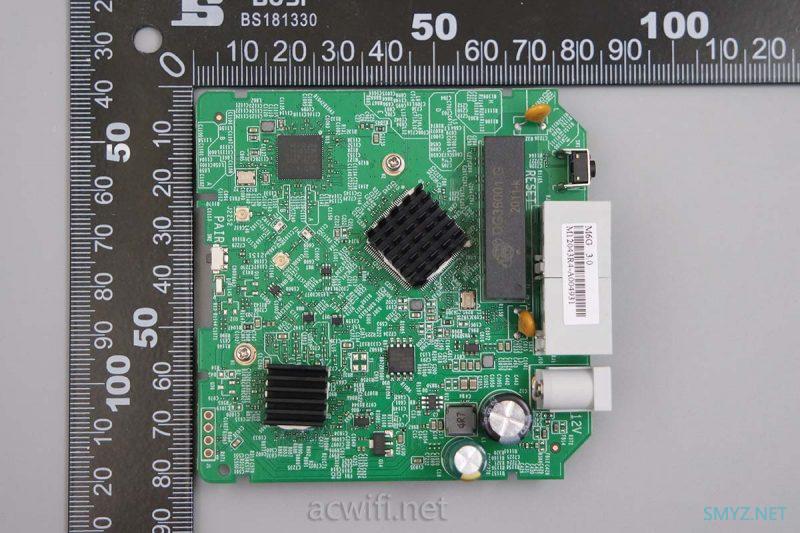

主板尺寸，大概8x8cm：

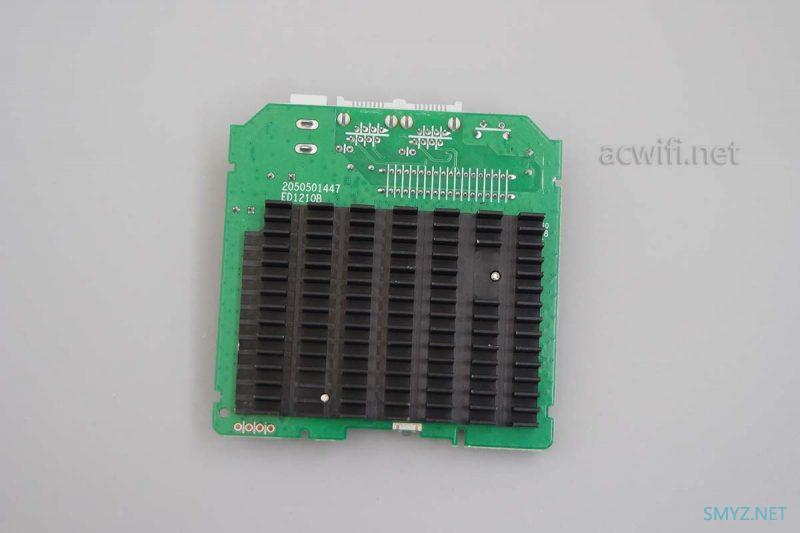

主板的另一面有一大片散热片，我猜散热片下方没有芯片，所以最后再拆开它。

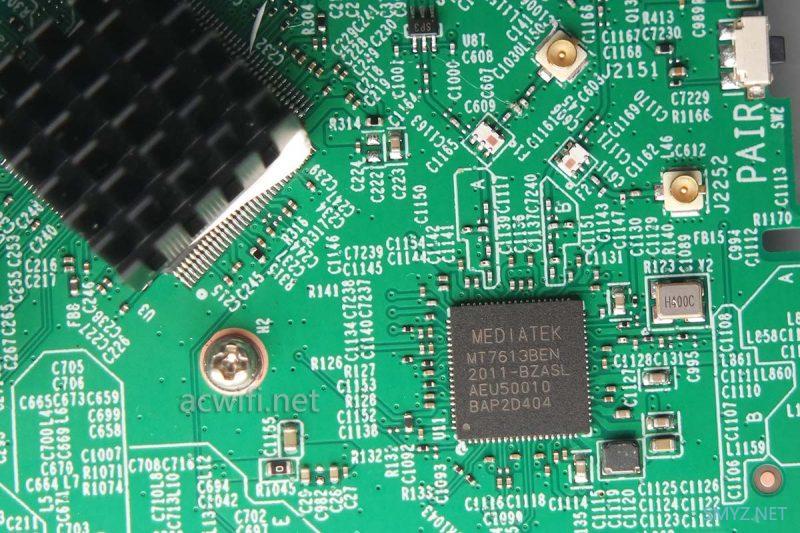

回到主板正面，有一颗芯片上面没有散热片，型号是MT7613BEN，那么2个散热片下方有一颗肯定也是MTK的CPU了。MT7613BEN是什么东西？通常AC1200M无线的MTK方案，使用的5G芯片是MT7612EN。MT7613BEN从数字上来看，好像是MT7612的更进版本，速率也是一样的：866Mbps，“EN”前面有个“B”，参照RTL8812AU和8812BU的区别，B代表了MU-MIMO的支持。猜的，不知是否正确。
不管如何，MT7612EN不加外置功放就很一般的信号，而这颗MT7613BEN也好不到哪里去。你可以说我太主观，其实我是100%主观。
想办法取下散热片再说吧！

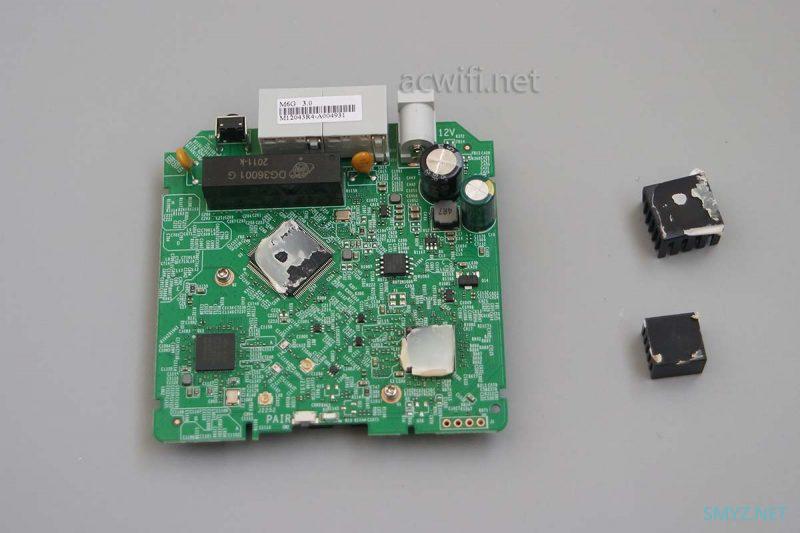

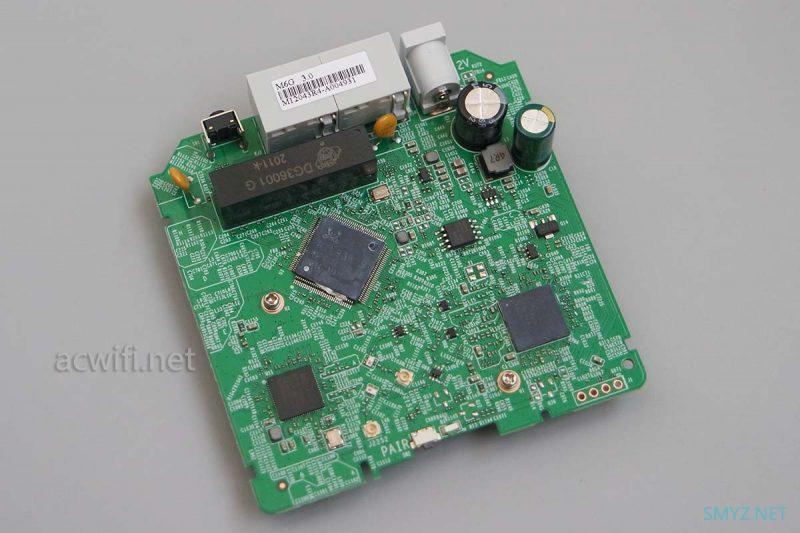

拿出热风枪调至148（一世发，好意头呀）度，对准散热片吹28秒后，手拿着钳子左右拧几下散热片就取了下来，如下图的样子：

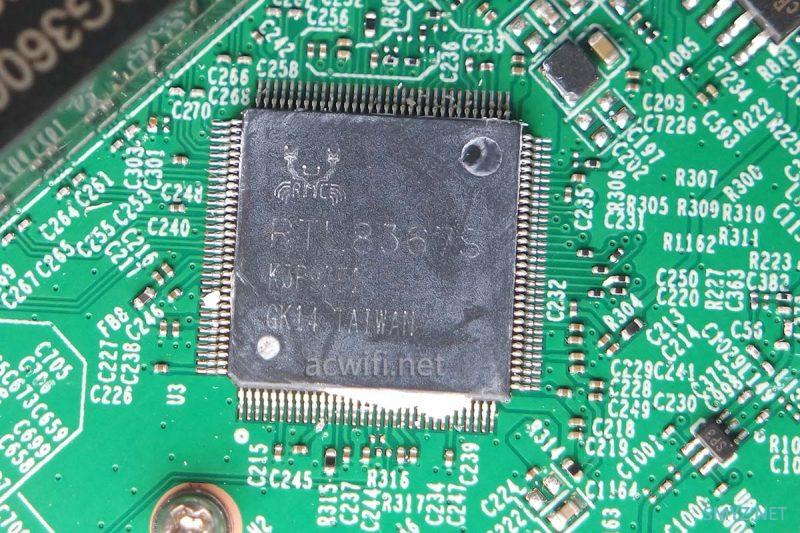

两颗芯片上面粘满了硬硬的胶，用刀片一点点的割干净之后，最大的一片芯片上面浮现出了一只螃蟹，必定是千兆交换机芯片了。
放在一点，可能隐约看得见型号是RTL8367S

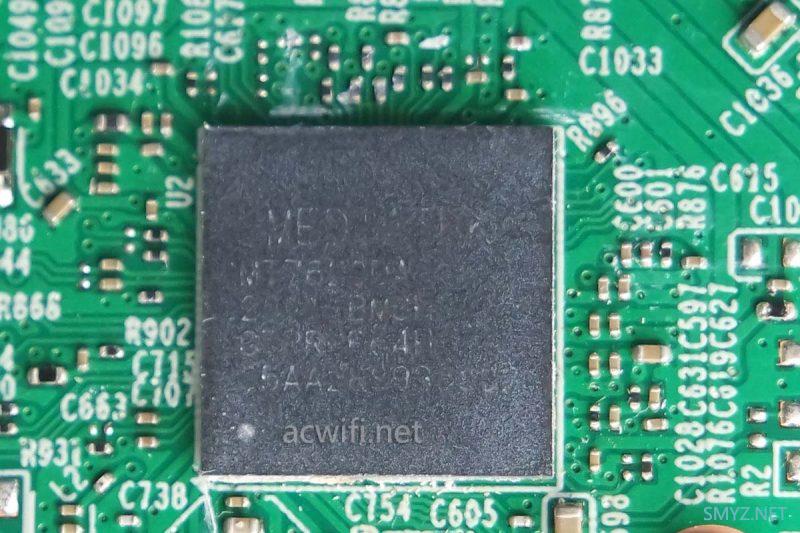

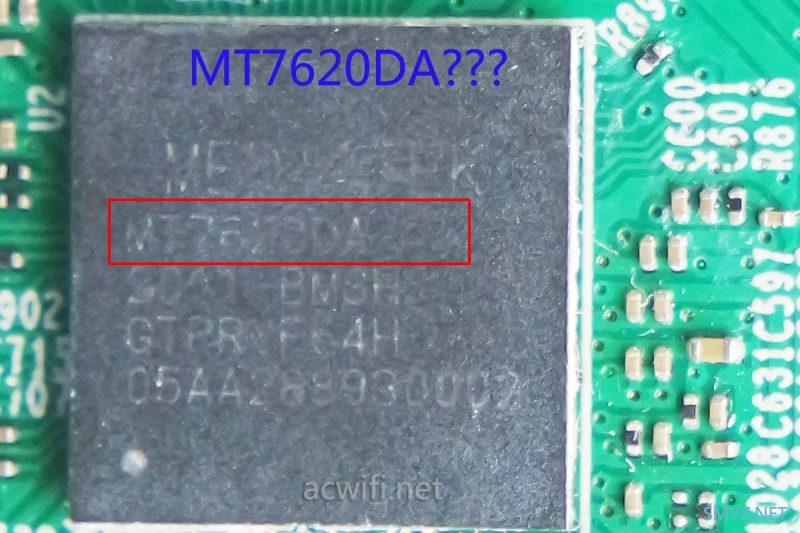

但是CPU上面的丝印就看得不清楚了：
你能看得清不？换个角度看看，像不像是MT7620DA呢呢？不确定？？绝对不会是MT7621A就是了。不相信我？？我让你心服口服。

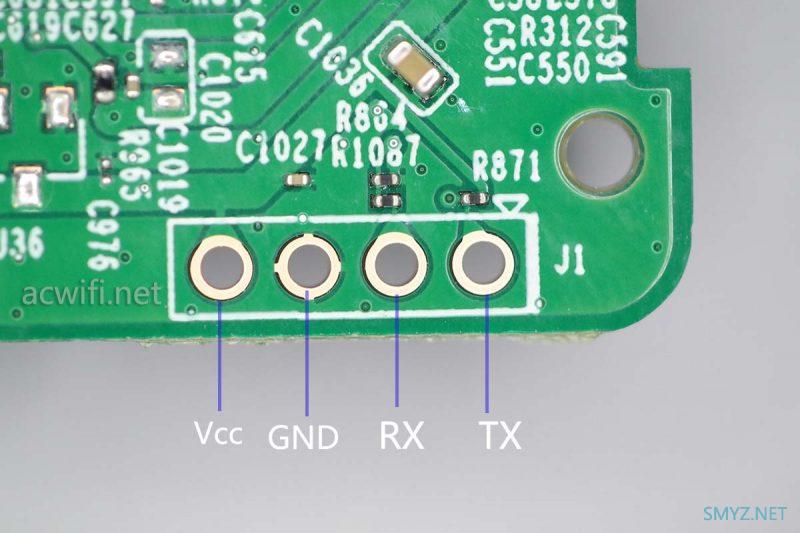

主板上有TTL脚，针脚定义如下图：
波特率57600，读出启动信息如下：
U-Boot 1.1.3 (Oct 30 2019 – 20:41:32)
Board: Ralink APSoC DRAM: 64 MB
relocate_code Pointer at: 83fb8000
enable ephy clock…done. rf reg 29 = 5
SSC disabled.
spi_wait_nsec: 29
spi device id: 1c 70 16 1c 70 (70161c70)
find flash: EN25QH32B
*** Warning – bad CRC,using default environment
icache: sets:512,ways:4,linesz:32,total:65536
dcache: sets:256,total:32768
rtk_vlan_init has done
—rtl_init_switch— done
set LAN/WAN LLLLW
Please choose the operation or press ctrl + c to stop auto boot:
1: Load system code to SDRAM via TFTP.
2: Load system code then write to Flash via TFTP.
3: Boot system code via Flash (default).
9: Load Boot Loader code then write to Flash via TFTP. 0
3: System Boot system code via Flash.
## Booting image at bc018200 …
addr:0xbc018200
The CPU feqenuce set to 580 MHz
PCIE: bypass PCIe DLL.
PCIE: Elastic buffer control: Addr:0x68 -> 0xB4
disable all power about PCIe
RALINK_GPIOMODE = 1ab01d
RALINK_GPIOMODE = 18b01d
PPLL_CFG1=0xe54000
MT7620 PPLL lock
PPLL_DRV =0x80080504
start PCIe register access
RALINK_RSTCTRL = 2400000
RALINK_CLKCFG1 = 75afffc0
*************** MT7620 PCIe RC mode *************
PCIE0 enabled
Port 0 N_FTS = 1b105000
init_rt2880pci done
Scan busNo=0,devNo=0 funNo=0.
PCI-E setup device 0x801,0x1814.
PCIe DEV 0x801 VENDOR 0x1814 isn’t work properly.
PCI-E setup bridge done.
**************************************pci_scan_bridge*************************** *************
bridge configuration invalid ([bus 00-00]),reconfiguring
**************************************pci_scan_bridge*************************** *************
Scan busNo=1,devNo=0 funNo=0.
PCI-E setup device 0x7663,0x14C3.
PCIe DEV 0x7663 VENDOR 0x14C3 isn’t work properly.
PCI-E setup nprmal device done.
Scan busNo=1,devNo=1 funNo=0.
Scan busNo=0,devNo=1 funNo=0.
BAR0 at slot 0 = 0
bus=0x0,slot = 0x0
res[0]->start = 0
res[0]->end = 7fffffff
res[1]->start = 0
res[1]->end = ffff
res[2]->start = 0
res[2]->end = 0
res[3]->start = 0
res[3]->end = 0
res[4]->start = 0
res[4]->end = 0
res[5]->start = 0
res[5]->end = 0
bus=0x1,slot = 0x0
res[0]->start = 0
res[0]->end = fffff
res[1]->start = 0
res[1]->end = 0
res[2]->start = 0
res[2]->end = 3fff
res[3]->start = 0
res[3]->end = 0
res[4]->start = 0
res[4]->end = fff
res[5]->start = 0
res[5]->end = 0
[FLASH] spi device id: 1c 70 16 1c 70 (70161c70)
Before exit sysClkConnect!
In sysClkEnable!
Before exit sysClkEnable!
Attaching interface lo0… done
mt7620EndLoad unitNum=0
==> mtk_netpool_init
Init netpool for mtk network now
mtk_netpool_init(): malloc for clConfig[0] with size(25593632)!
pNetPool[0]=0x83e54280!
<== mtk_netpool_init
Count=1,netpool=83e54280
Tx_Ring addr: 0xa2533c80!!!
Rx_Ring addr: 0xa2531c60!!!
vlan1: mbr[0x20001] untag[0x1] pvid[1]
vlan2: mbr[0x20002] untag[0x2] pvid[2]
vlan3: mbr[0x20004] untag[0x4] pvid[3]
vlan4: mbr[0x20008] untag[0x8] pvid[4]
vlan5: mbr[0x20010] untag[0x10] pvid[5]
rtl8367c set wan port = -1
rtl8367c_vlan_cfg has done
Special Tag Disabled
—rtl_init_switch— done
Link Status Changed – Port5 Link UP. (20)
CDMA_CSG_CFG = 81000000
GDMA1_FWD_CFG = 20710000
mt7620EndLoad unitNum=1
mt7620EndLoad unitNum=2
mt7620EndLoad unitNum=3
mt7620EndLoad unitNum=4
mt7620EndLoad unitNum=5
上面是截取了前面的一段，可以看出CPU是MT7620，频率是580MHz，内存64MB，闪存型号EN25QH32B。集成了内存的MT7620就是MT7620DA。

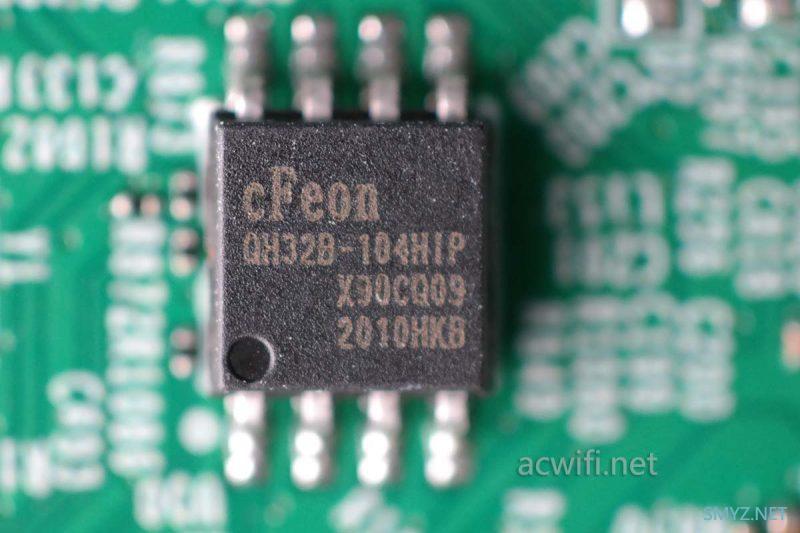

闪存芯片上丝印着QH32B-104HIP，就是EN25QH32B，容量很大，居然有4MB。

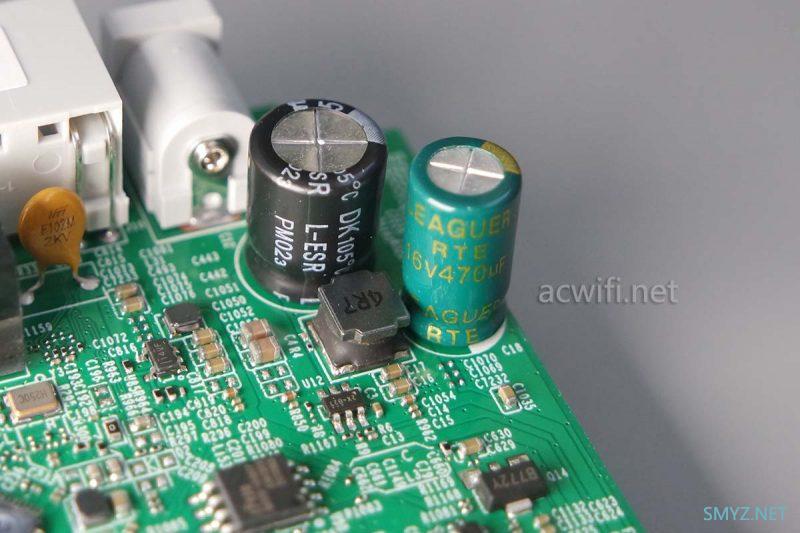

DC电路上的两颗电容，16V和25V，均是470µF。

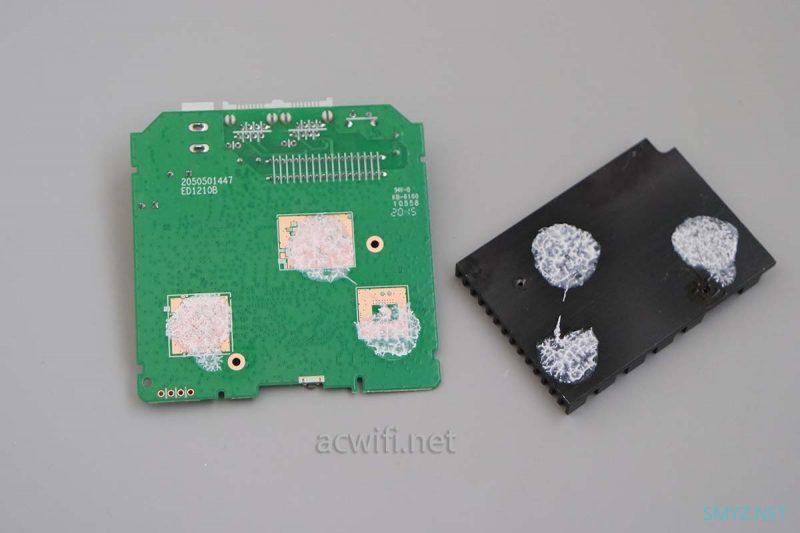

最后把主板背面的散热片取下来，果然是散热片：
在三颗芯片的下方有导热硅脂，帮助把热量传递至散热片。不到100元的价格，有这么大片散热，还算OK的。而且这款CPU热量不算大。
最后用含有粘剂的导热硅脂把两片小的散热片粘回去：

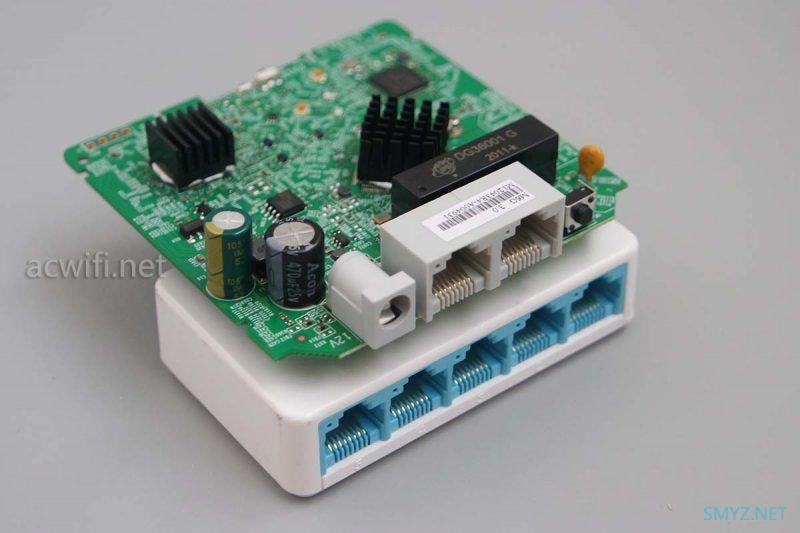

如果用多台M6G组网，可以取出主板，与五口千兆交换机绑在一起，总的体积也不算大吧：
水星M6G就拆完了。我简单总结一下它的配置：
CPU：MT7620DA，580MHz，集成64MB内存，集成2x2mimo 300Mbps的2.4G
5G芯片：MT7613BEN，5G无线芯片，2x2mimo，最高速率866Mbps，可能支持MU-MIMO。
闪存容量：4MB
没有外置独立功放芯片，我懒得在楼下D点测速。
