我买的Velop双频版是两只装，也就是Velop AC2600，已经评测过了。评测链接：领势LINKSYS Velop AC2600M评测（双频版两只装） .因为velop不分主次，两台是一模一样，所以只拆机一台。LINKSYS保修三年，购于 2018-09-09，还在保修中的，这次拆机后就失去保修了。
之前拆过三频版的VELOP，也拆过MX5300，如果早把这只双频版拆机，拆MX5300时就会顺利很多，因为外壳结构一样。
LINKSYS Velop拆机-三频版
LINKSYS MX5300拆机

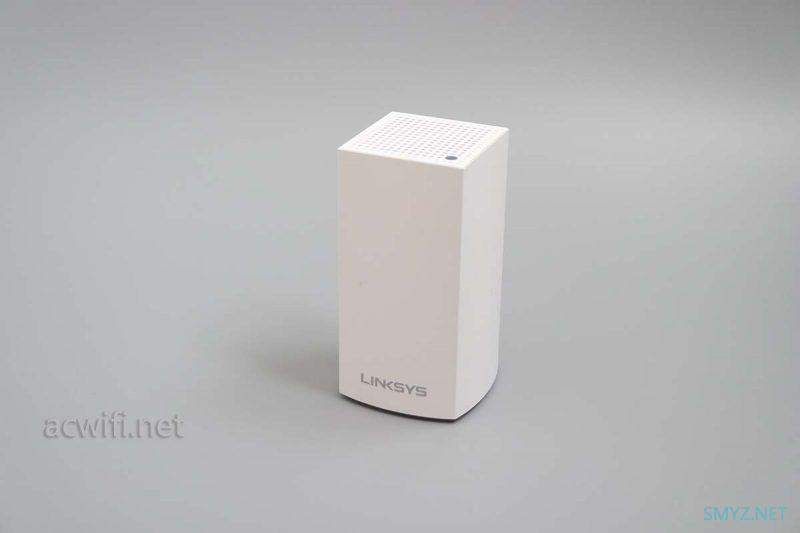

随便从包装盒里取出一只VLEOP出来拆：

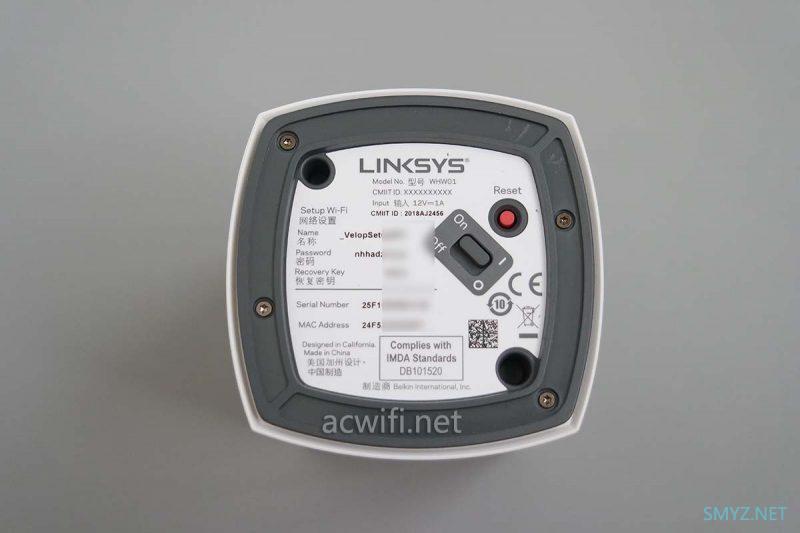

机身底部有两片垫圈，取下来即可看见有四颗螺丝。底座与白色机身之间有空隙，这样热空气往上升，冷空气就会从底部补充进入，通俗地说 ：对流。

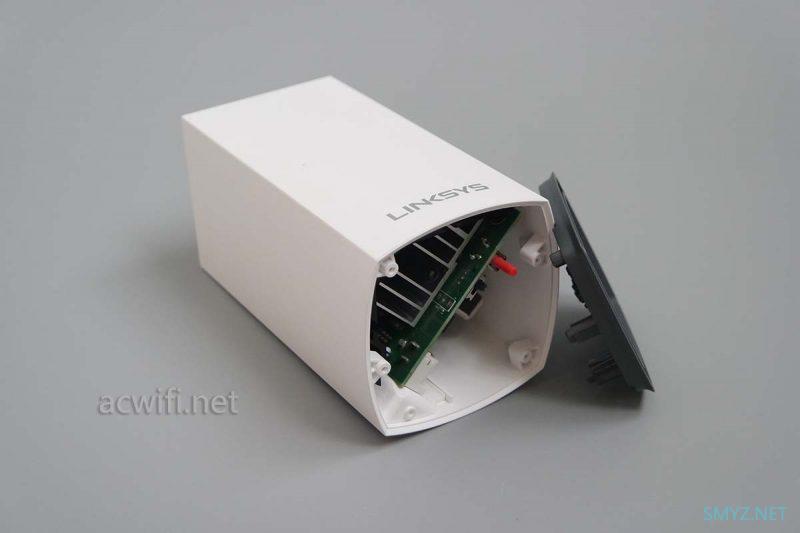

取出底座后，里面的主板是取不出来的，因为机身顶部有固件螺丝。

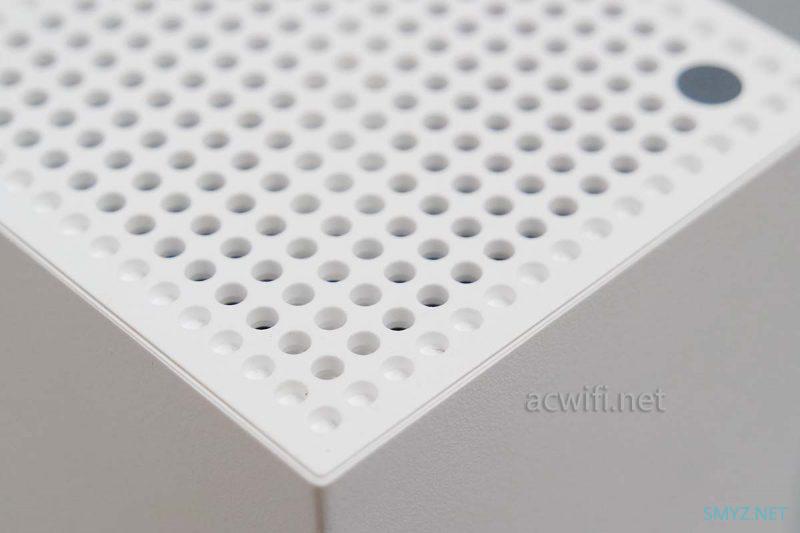

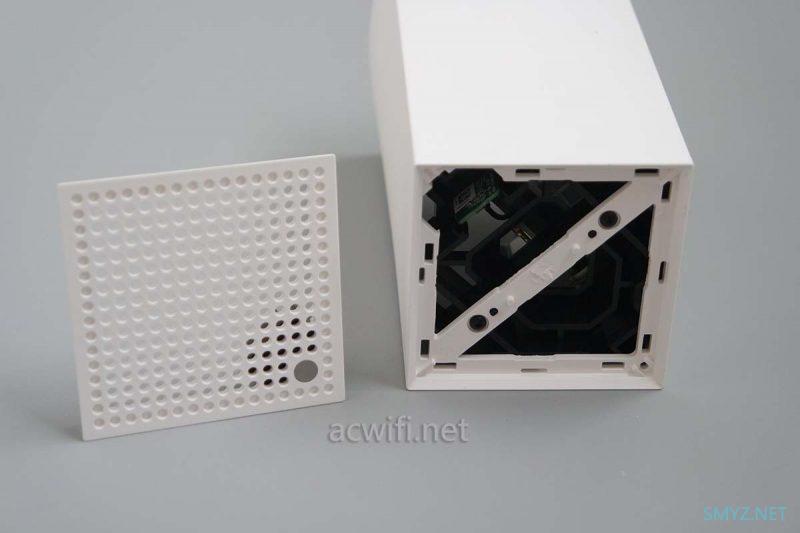

要撬开这片布满了散热孔的顶兽：
当时拆MX5300误以为顶盖是不能分开的。

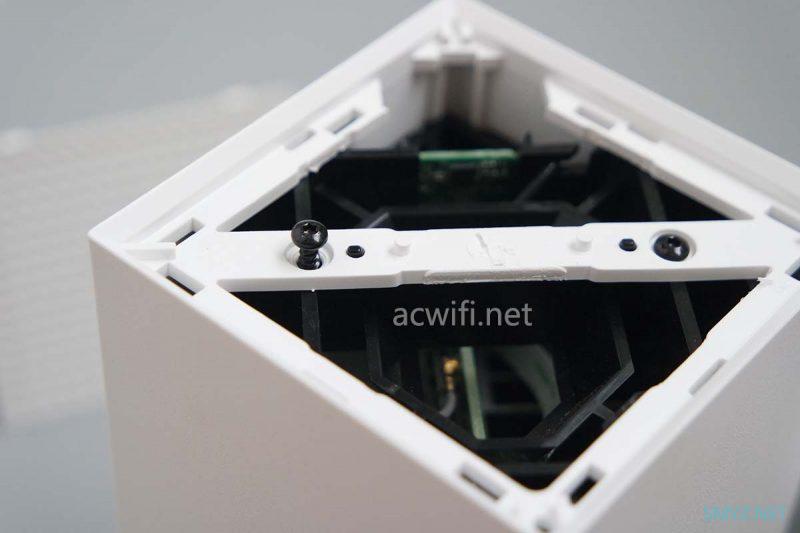

顶部有两颗螺丝，也是内梅花螺丝。
取出主板：

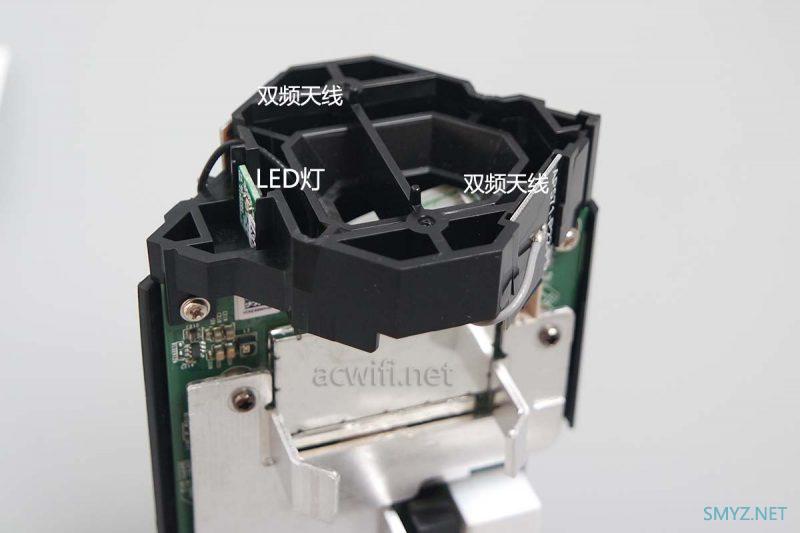

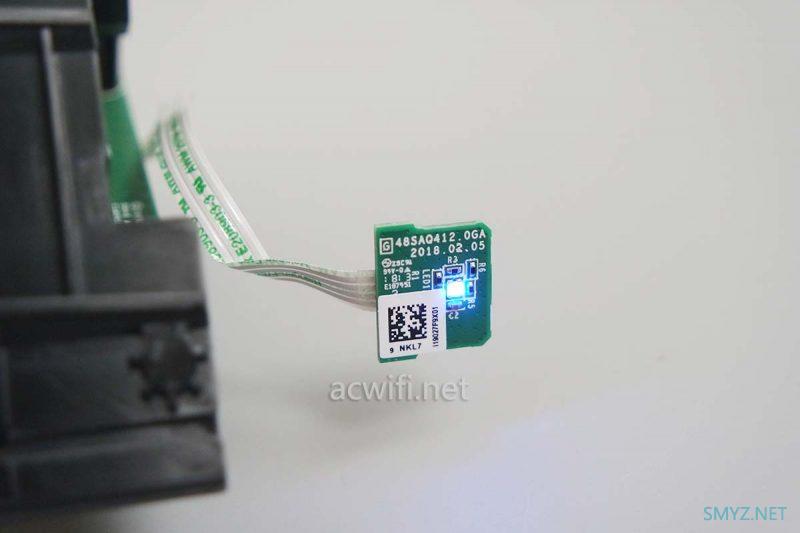

这是机部的天线结构件，还有一颗LED呼吸灯，通过排线连接至主板。有两块双频PCB天线。
网口周围的挡板取下来。主板带网口的这一面有金属片，看样子是散热与固定支撑的作用吧。
主板周围的东西取得七七八八之后：

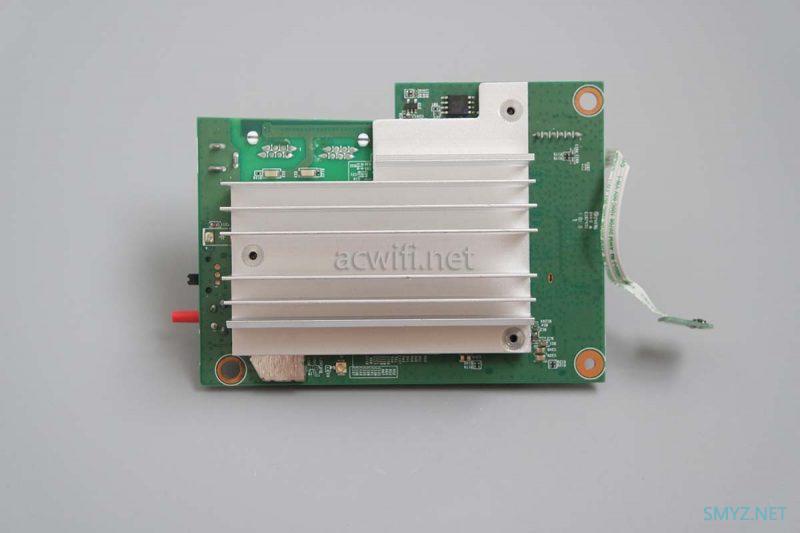

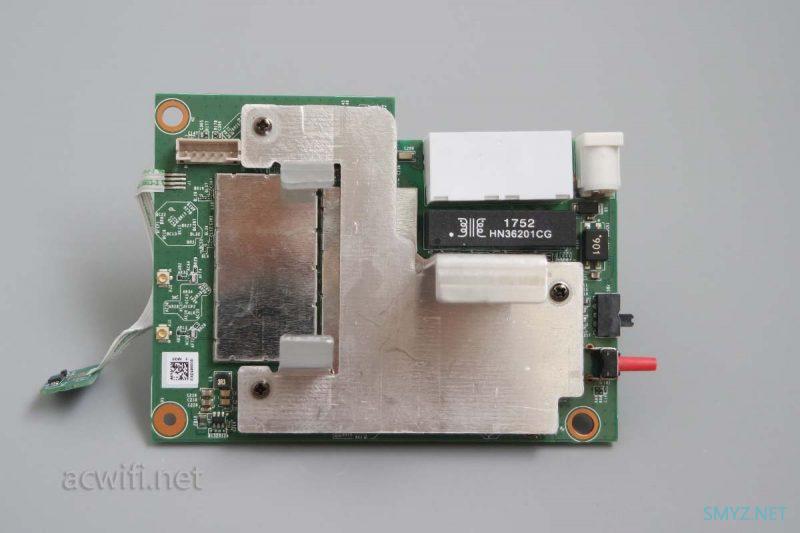

主板另一面有一大块散热器：
要取下解热片上的三颗螺丝：

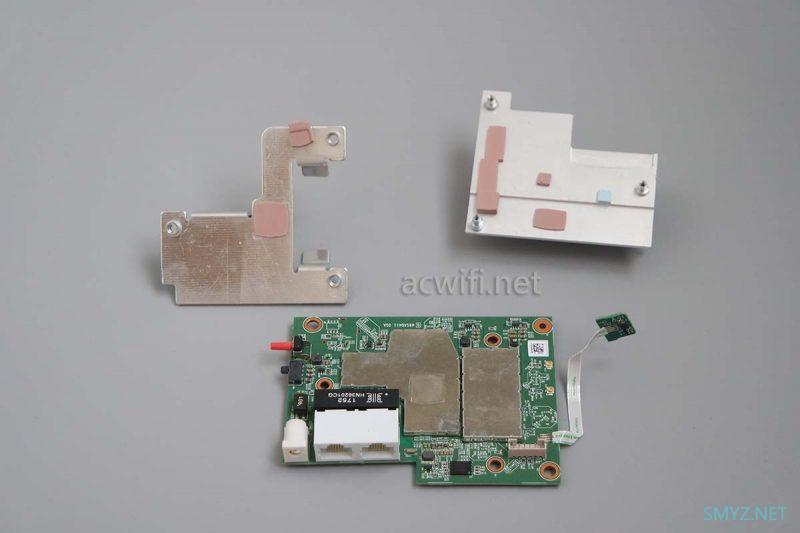

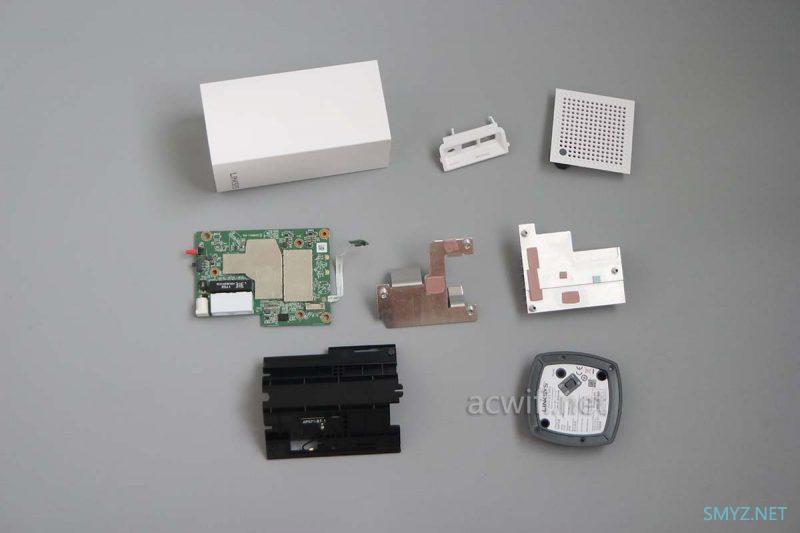

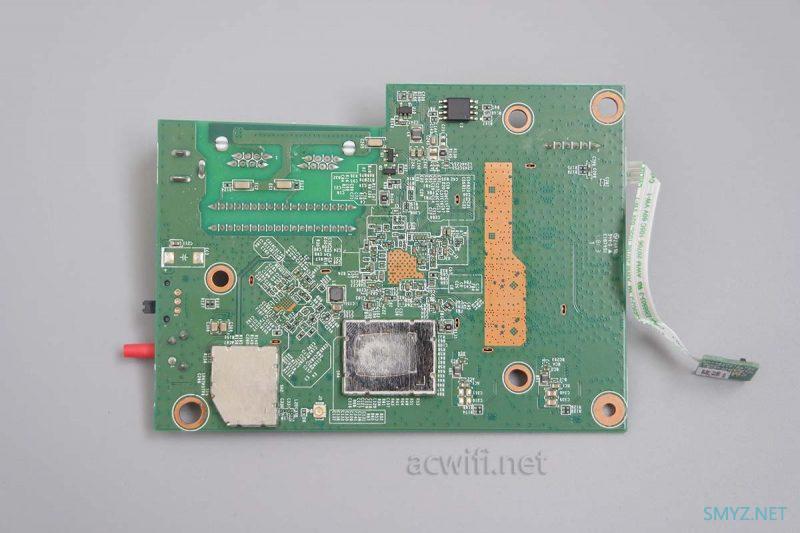

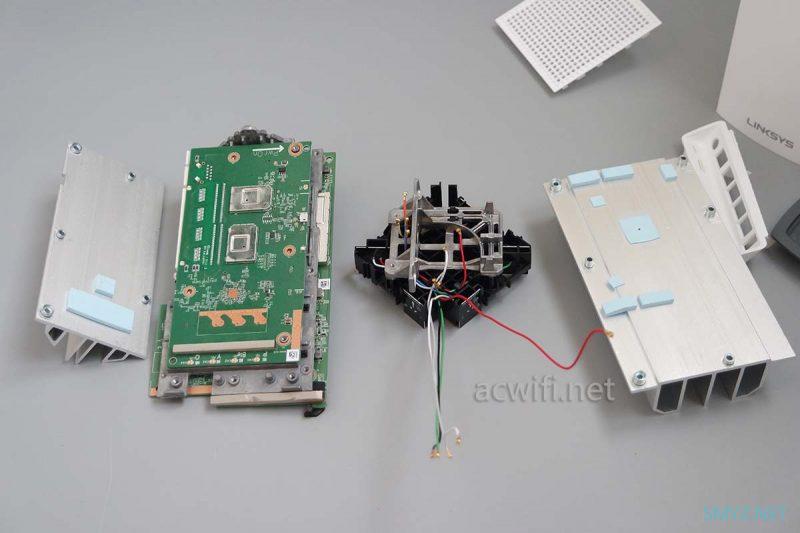

两面的金属散热片取出之后，主板完整展示出来了，拆了半天，才看见完整的主板。
两片散热片均有导热硅胶垫：

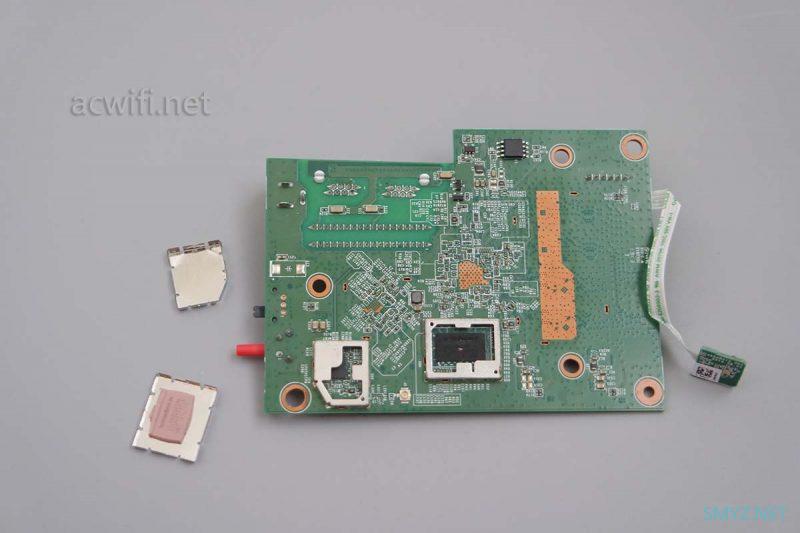

习惯先拆主板有网口的一面，把屏蔽罩撬开后看见一些芯片了。
把芯片上的丝印润饰一番之后：

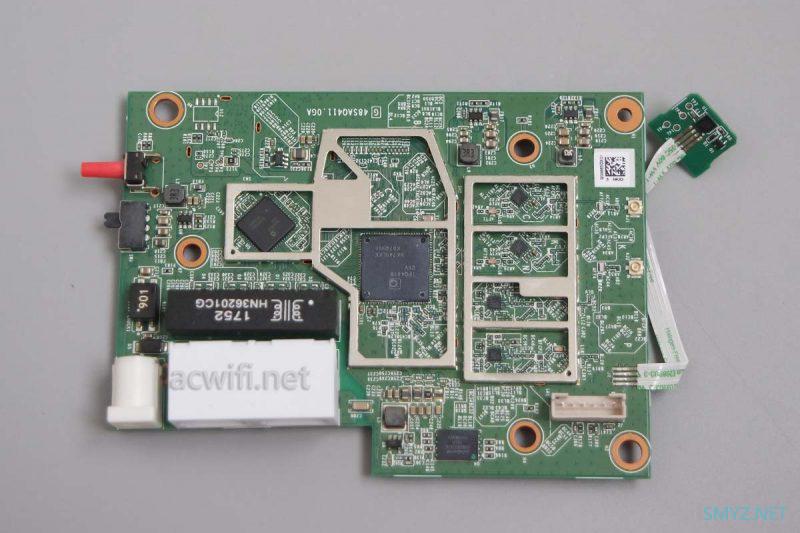

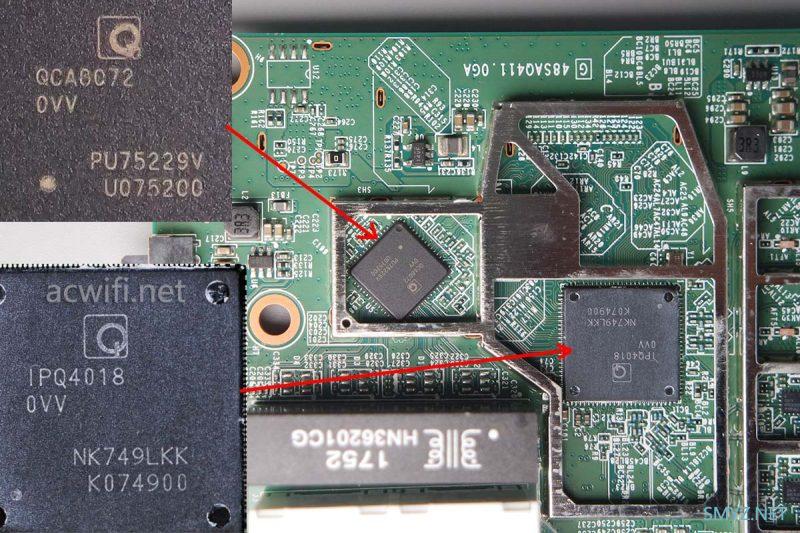

先看主板上较大的两颗芯片：
QCA8072是一颗千兆交换机芯片，支持两个网口三种速率：10/100/1000Mbps；
IPQ4018是一颗四核CPU，频率717MHz， ARM Cortex A7架构，40nm制程；它集成了2.4G和5G无线控制器，2x2mimo，双频总速率1.266 Gbps，因为2.4G支持256-QAM，所以2.4G速率最高400Mbps，5G最高速率866Mbps，所以加起来就是1266mbps，所以无线规格是AC1300。

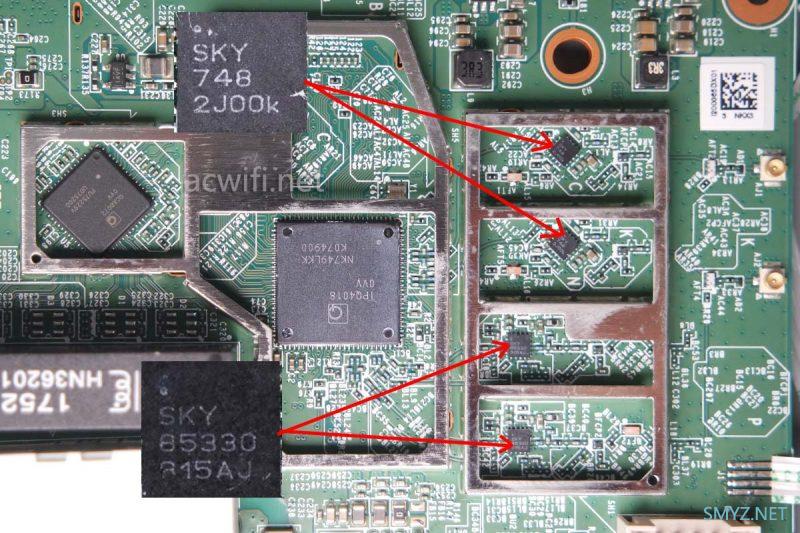

IPQ4018的外围有四颗功功放芯片，分别是这样的：
如上图，丝印着KSY748字样的芯片型号是SKY85748-11，是一款5G FEM芯片，集成了功率放大器（PA）、低噪声放大器（LNA）和收发切换开关（T/R switch）。SKY85748-11: 5 GHz 802.11ax Ultra-Linear WLAN Front-End Module with Integrated Log Detector
SKY85748-11的参数如下：
Integrated 802.11ax 1024 QAM,5 GHz PA,LNA with bypass,and
T/R switch
Fully-matched input and output
Integrated logarithmic power detector
Transmit gain: 32 dB
Receive gain: 13 dB
Small QFN (16-pin,2.5 x 2.5 mm) package
(MSL1,260 °C per JEDEC J-STD-020)
没找到EVM数据，所以不知道放大功大率是多少。
另一组，丝印着SKY85330的芯片型号是SKY85330-11，是一款2.4G FEM芯片。The SKY85330-11 is a complete 802.11b/g/n 256 QAM WLAN RF front-end module (FEM). The device provides all the functionality of a fully matched power amplifier (PA),power detector,low-noise amplifier (LNA),and single-pole,double-throw (SPDT) switch.
SKY85330-11的参数如下：
Integrated high-performance 2.4 GHz PA,and
T/R switch
Fully-matched input and output
LNA with integrated bypass mode
Integrated positive slope power detector
Transmit gain: 32 dB
Receive gain: 16 dB
Small QFN (16-pin,260 C per JEDEC J-STD-020)
也是没有EVM数据，不知道放大功率是多少。
如有这两款功放芯片的数据且也方便公布的，麻烦在下方留言告之。谢谢！

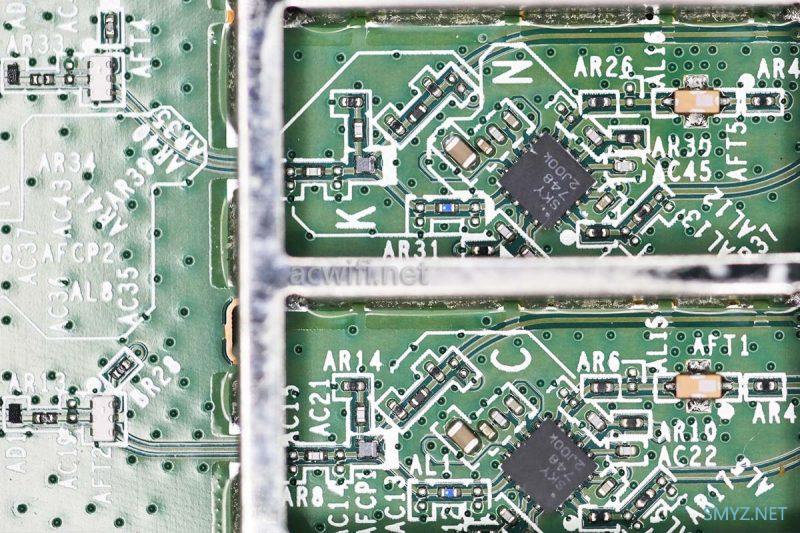

5G射频电路放大图：

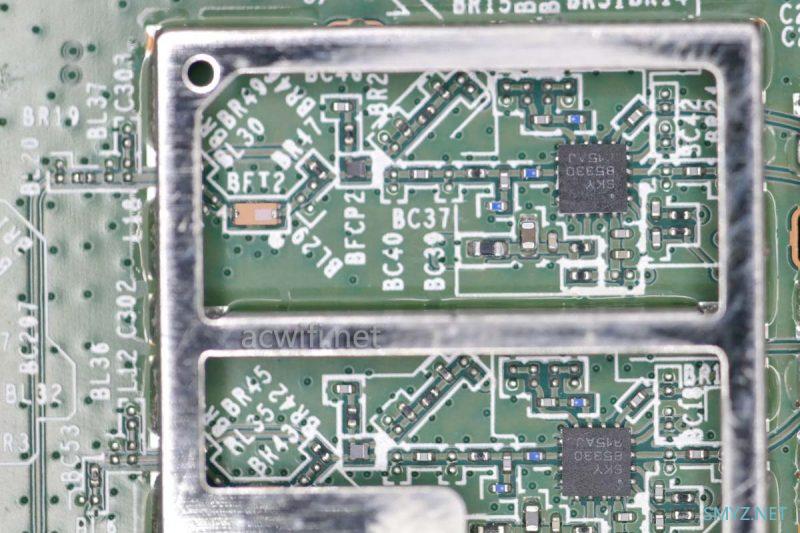

2.4G射频电路放大图：

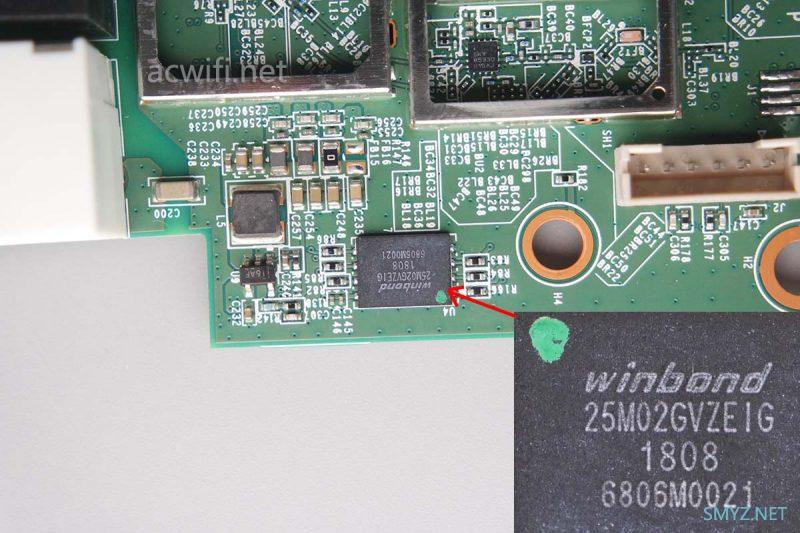

在功放芯片的下方有一颗闪存芯片，型号是W25M02GVZEIG，容量256MB。

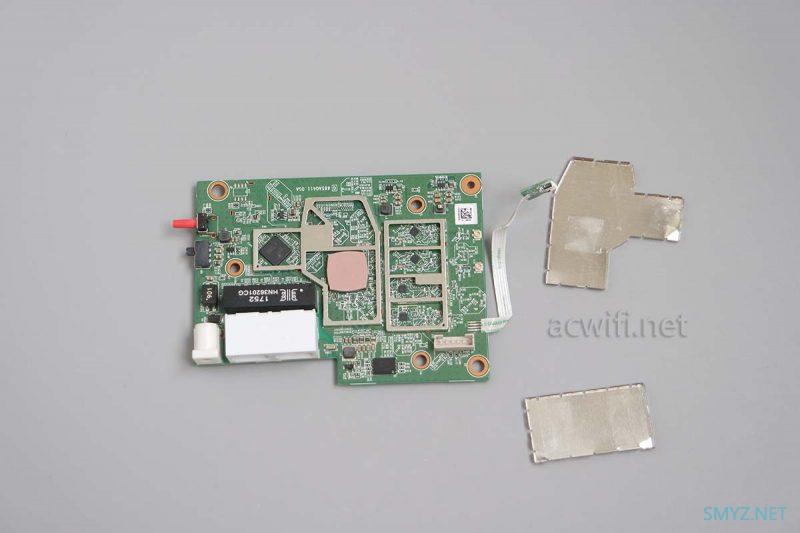

现在把主板另一面翻过来看看，这一顶也有2个屏蔽罩。
拿走屏蔽罩之后：

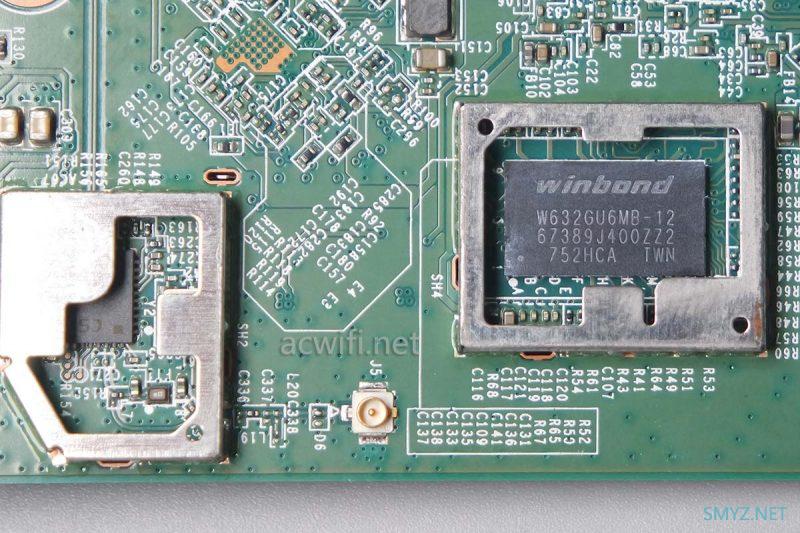

放大看一下，下图右边是一颗内存芯片，型号是W632GU6MB-12，内存容量256MB。左边是一颗被挡去了一半的芯片，看不清型号。

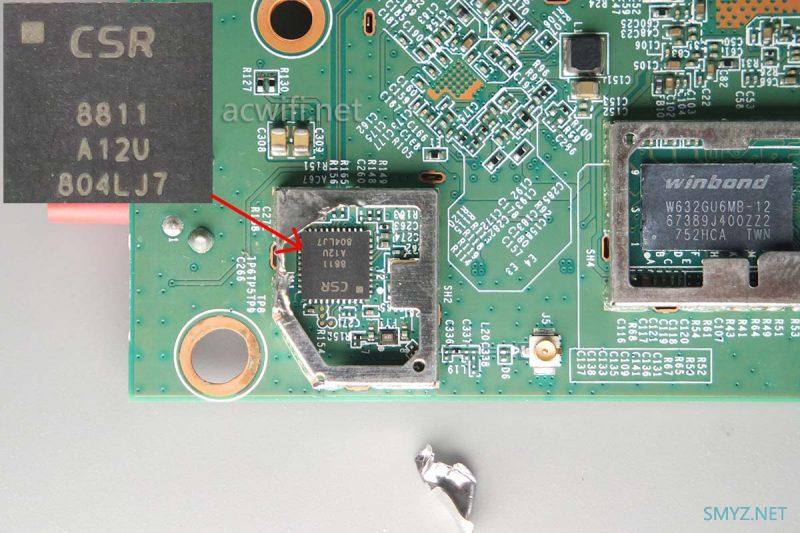

acwifi不会让大家看不见完整的芯片，哪里挡住了，就撕开哪里，不论什么材质。用斜口钳伺候之后，看见完整的芯片了，型号是CSR8811A12。是一款蓝牙芯片。什么作用？当我们用手机进行新机配置时，APP提示要打开手机的蓝牙功能，用于与velop的沟通，还有，velop与velop之间组网也用蓝牙通信。
其它品牌的产品没有蓝牙芯片，就要通过按下实体键，通常是用WPS的方式来组网。有什么区别没有？嗯，问得好，前者不用按键，后者要按两台路由器机身上的实体键。更深入具体的区别，我想不到。

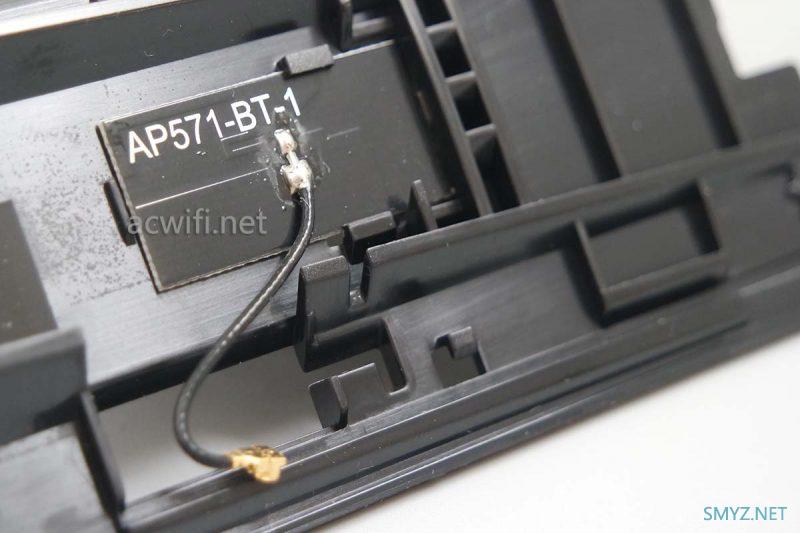

蓝牙天线在黑色的塑料构件上，如下图：

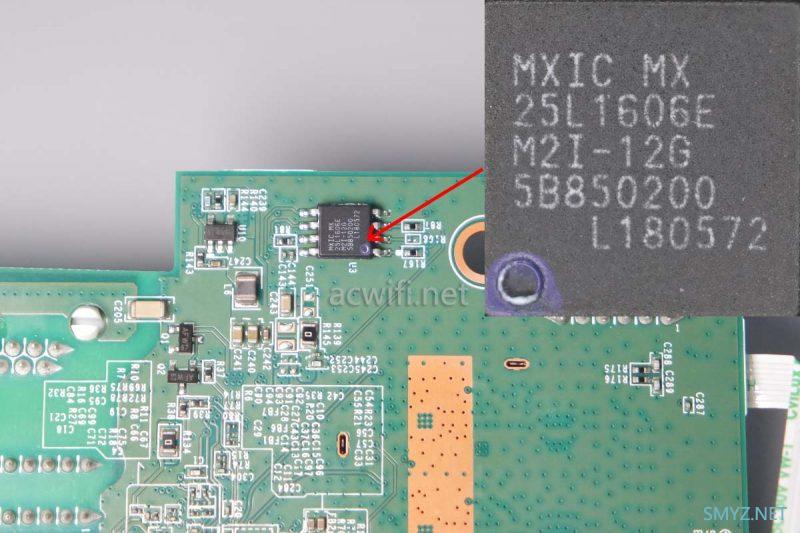

上方又有一颗闪存芯片，型号是MX25L1606E，容量32MB。

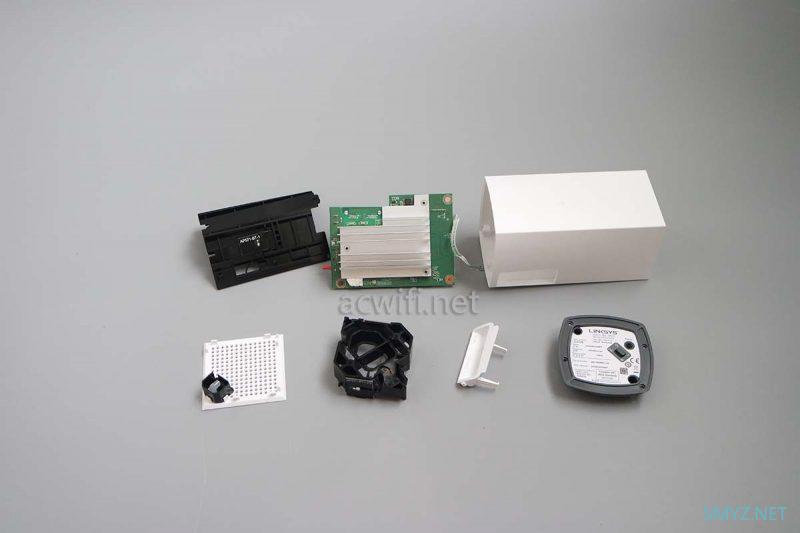

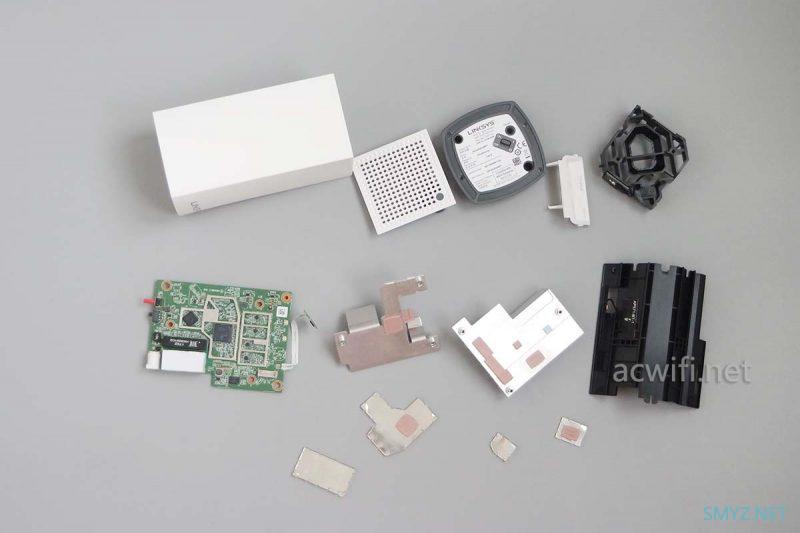

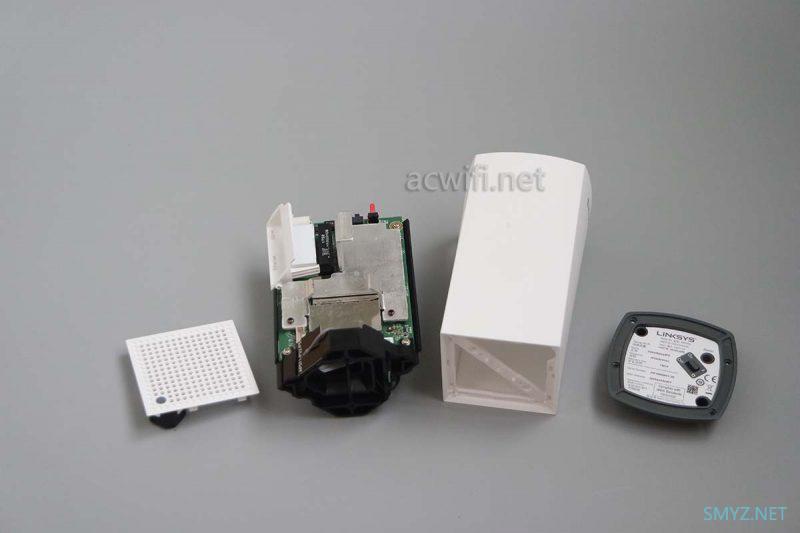

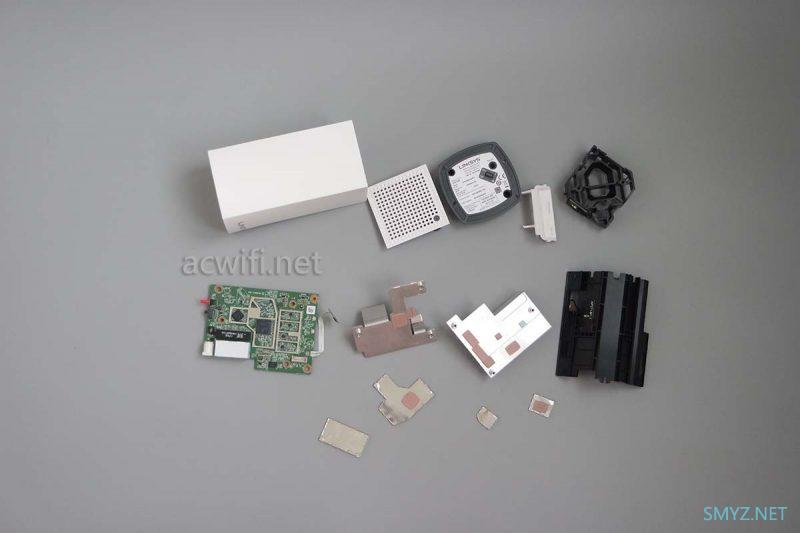

至此，VLEOP双频版拆机完成了。小小的白色机身内部装了这么多东西：
IPQ4018是40nm制程，热量是有的，但velop的散热设计很不错，主板两面都使用了大面积的铝散热片，顶部有很多散热孔，长时间开着也不是很热。MX5300的设计完全借鉴了这台VLEOP，即使是用更高频的IPQ8072A，机身也不算热。下图是MX5300拆机：
VELOP的组网方式文章：领势VELOP Mesh组网的接线与设置说明
velop双频版两只装京东链接
velop双频版三只装京东链接
若有任何疑问可留言或关注公众号smyz-net，人工回复提问！
