网件R7800拆机,是802.11ac的代表作

网件R7800,一直不舍得拆机,一是怕弄坏了心痛,999元呀,二是,还是心痛。我手里有两台netgear r7000,一台是因为R8500返修后换的,当时已经停产,等了大半个月后才换新的R7800给我,另一台是上年买了R7800后因为不知什么烦燥的事情申请了申请,之后又换了一台新的给我。(这也是我为什么喜欢在京东购买数码产品的原因。)现在手里两台R7800都虽变形金刚版(保修一年)。标准版本是保修2年。里面的东西是没有任何区别的。

网件R7800拆机,是802.11ac的代表作

机身后面的接口,4LAN+1WAN,全千兆,网口并没有采用金属包边的设计,显得低端;一个LED灯开关;电源忘记拍照了,规格12V/3.5A。

网件R7800拆机,是802.11ac的代表作

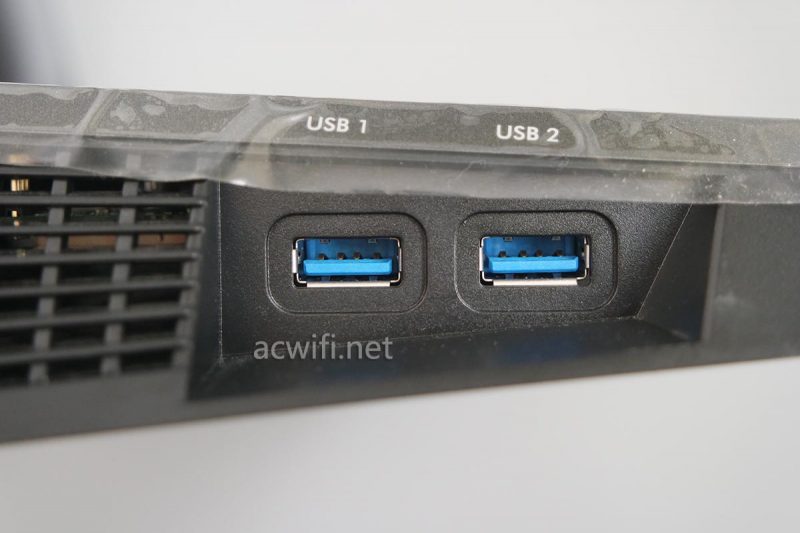

机身一侧,有2个USB3.0口,比较少有的。通常是各给一个3.0和2.0的。

网件R7800拆机,是802.11ac的代表作

另一侧还有一个eSATA口。

网件R7800拆机,是802.11ac的代表作

R7800的四根天线:

网件R7800拆机,是802.11ac的代表作

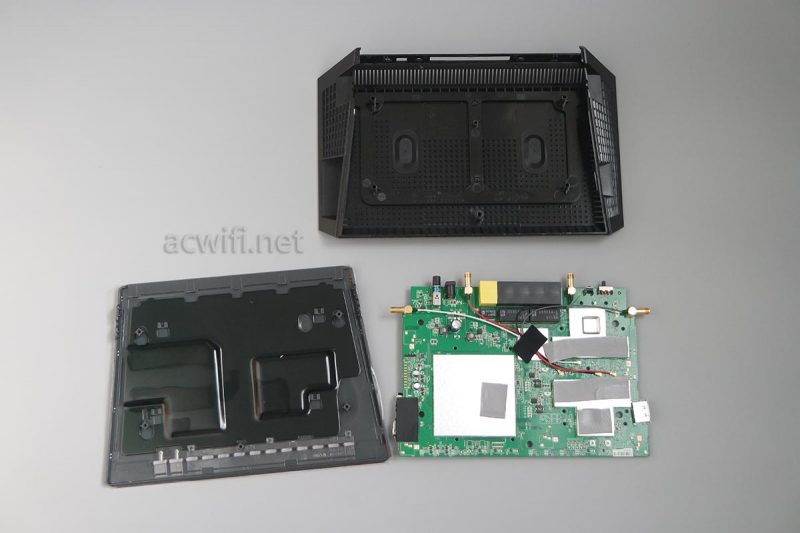

拆开外壳,咦~~~主板呢?

网件R7800拆机,是802.11ac的代表作

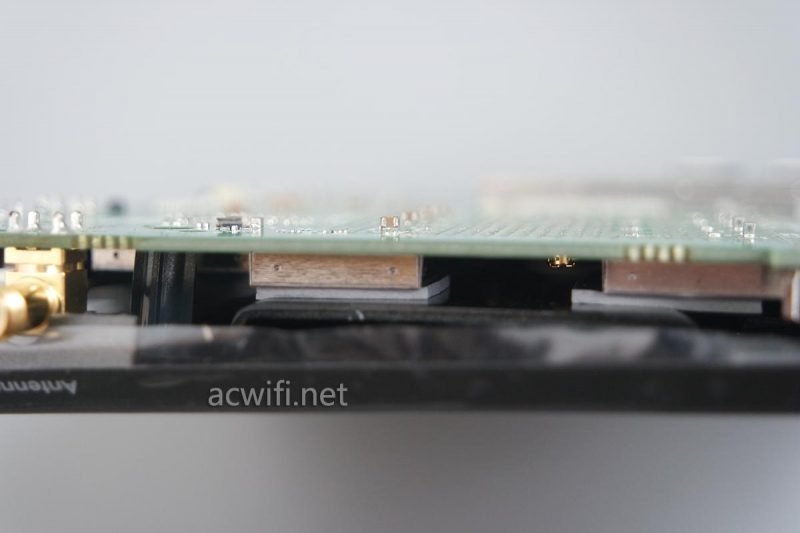

被粘在上盖的下方了:

网件R7800拆机,是802.11ac的代表作

网件R7800拆机,是802.11ac的代表作

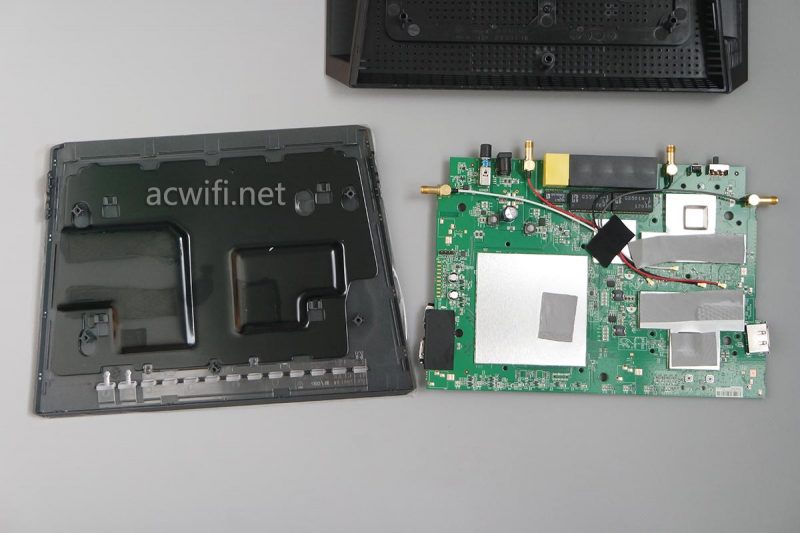

使用好大的阴力才取下来主板:

网件R7800拆机,是802.11ac的代表作

散热片不是在机身底部,而是在上盖。

网件R7800拆机,是802.11ac的代表作

漏油了吗?

网件R7800拆机,是802.11ac的代表作

网件R7800拆机,是802.11ac的代表作

主板尺寸:

网件R7800拆机,是802.11ac的代表作

应该没人放它进弱电箱来用吧?

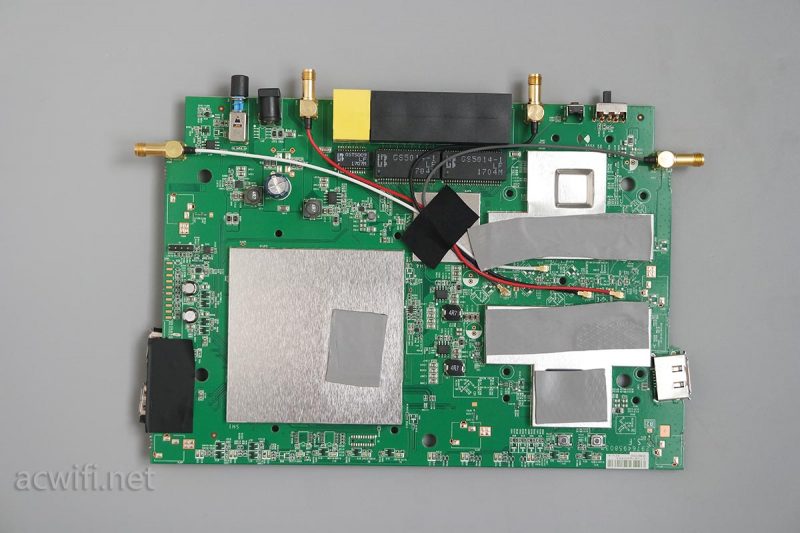

主板正面:

网件R7800拆机,是802.11ac的代表作

主板背面:

网件R7800拆机,是802.11ac的代表作

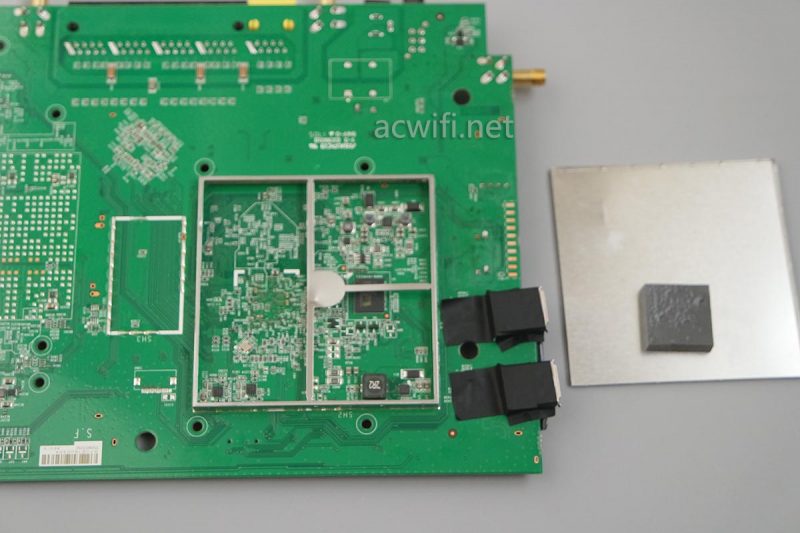

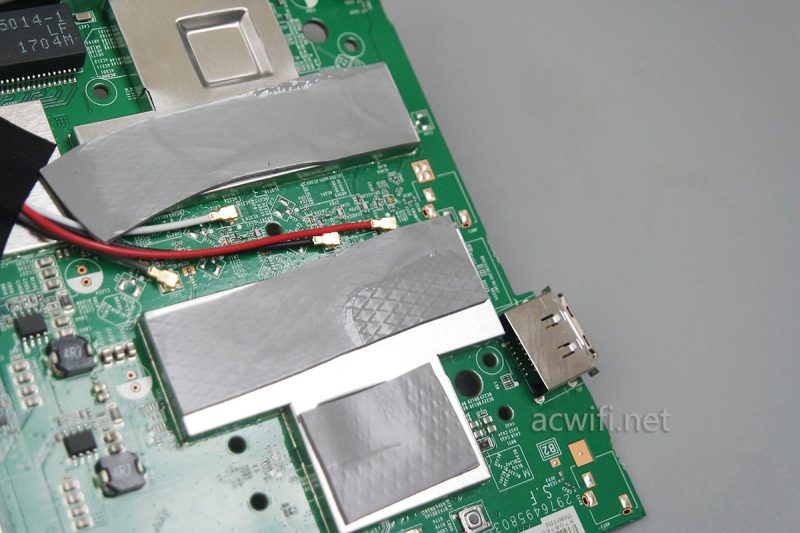

两个USB3.0接口,用了网件的万年黑色胶布做屏蔽,看着感觉是安装歪了是不?其实是迎合机身的斜面。看见有一屏蔽罩,先掀开它来看看底下有什么东西吧。失焦了。。

网件R7800拆机,是802.11ac的代表作

里面有一颗芯片,型号应该是S34ML01G2,是SLC NAND Flash ,容量128MB吧?

点击领取京东年货节红包,最高888元,每天领3次

网件R7800拆机,是802.11ac的代表作

主板正面的屏蔽罩拆开:

网件R7800拆机,是802.11ac的代表作

整理一下天线,别挡住:

网件R7800拆机,是802.11ac的代表作

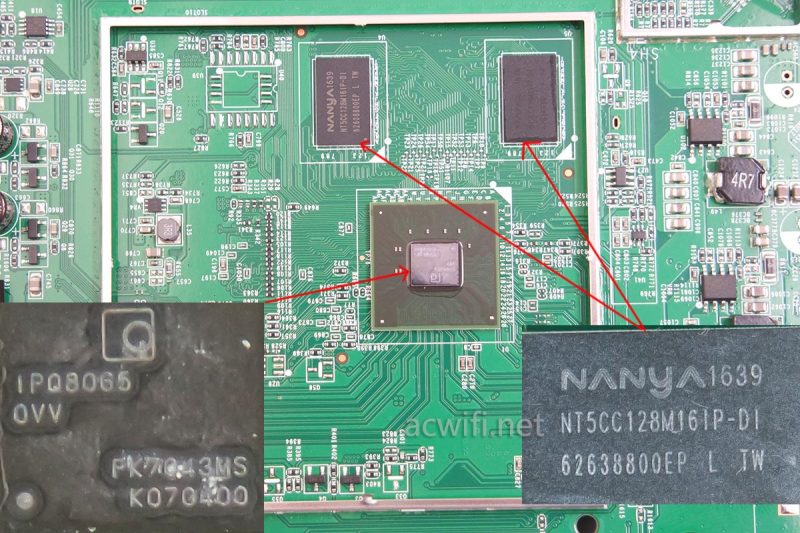

先看CPU,型号是高通的IPQ8065,在802.11 ac的时代,这款CPU在高通里算是次顶级的,双核1.7GHz。它支持的接口很丰富:

”I²C,JTAG,PCIe 2.0,PCM,RGMII/SGMII/QSCMII,SATA3,SDIO,SPDIF,SPI,UART,USB 3.0“

旁边有两颗南亚内存,型号是NT5CC128M16IP-DI,DDR3L,单颗容量256MB,2颗就是512MB。

网件R7800拆机,是802.11ac的代表作

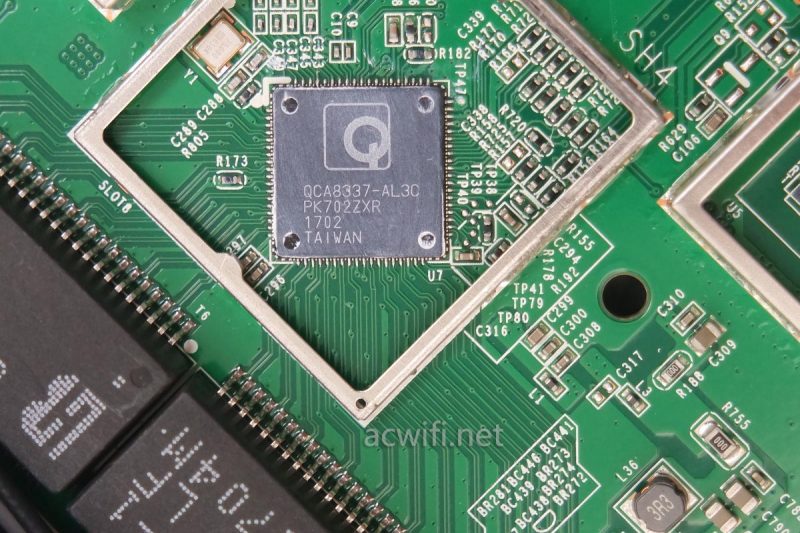

CPU上方有一颗千兆交换机芯片,型号是QCA8337


网件R7800拆机,是802.11ac的代表作

有两组QCA9984的无线芯片,分别负责2.4和5G。QCA9984支持4x4mimo、256-QAM。在2.4G和40MHz频宽下,最高无线速率可达800Mbps;在5G和80MHz频宽下,最高无线速率1733Mbps;

还有QCA9984本身硬件支持在2x2mimo下有160MHz频宽,所以当用Intel9260、AX200在低频信道时(例如44)最高无线速率1.7Gbps,又或用华为的一些支持160MHz频宽的手机也可以有这个速率。但路由器还要有驱动才能使用160MHz频宽,例如华硕ACRH17虽然同是QCA9984芯片但在官方固件下不支持160频宽。小米路由HD好像也不支持,WDR8500和D-LINK covr3902也不支持。 总而言之,在802.11ac的年代就只有网件R7800原生支持160MHz频宽。

网件R7800拆机,是802.11ac的代表作

QCA9984在5G下支持下行MU-MIMO(直到802.11ax,MU-MIMO才支持上行,且在2.4G下也支持)。好处就是多用户并发传输提高无线路由器总的无线吞吐率和减少延时,缺点是需要接收设备也要支持,且还要分清接收设备是1x1mimo还是2x2mimo。具体的具体这些说明可以看这篇acwifi呕心沥血的MU-MIMO实测:史上最全面的MU-MIMO实测,多种设备混合测试。总结就是网件R7800在802.11ac(wi-fi5)的产品里支持MU-MIMO最好的。

网件R7800把QCA9984的所有优点都发挥得最好,可惜!居然停产了。高高的价格,也很少人购买。

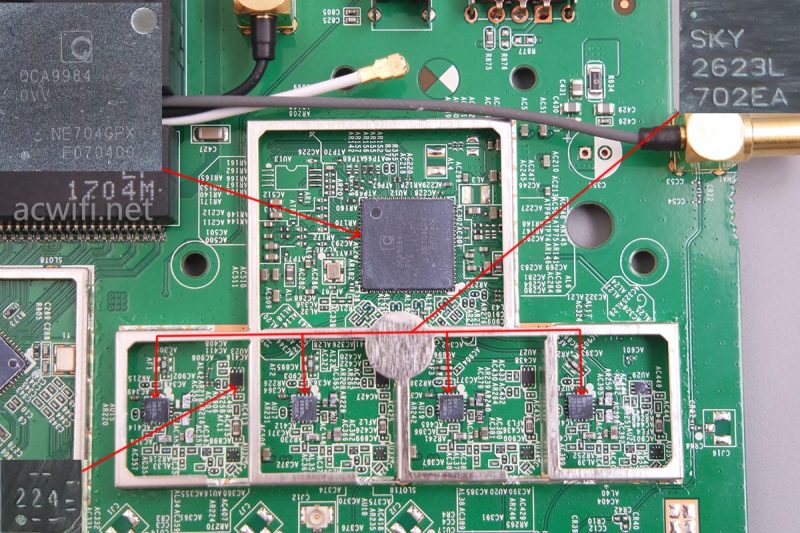

2.4G芯片外置独立的功放芯片,丝印着SKY2623L的型号是SE2623L,属于Skyworks公司的产品,是一颗2.4G功率放大器(PA)。”The SE2623L is a 2.4 GHz Power Amplifier (PA) designed for use in the 2.4 GHz Industrial,Scientific,Medical (ISM) band for wireless Local Area Network (LAN) applications“

网件R7800拆机,是802.11ac的代表作

它的参数如下:

Single 5 V supply operation:


+23 dBm,EVM = 1.8 %,MCS8


+26 dBm,EVM = 3 %,802.11g,OFDM 54 Mbps


+26 dBm,ACPR < –32 dBc,802.11b


+33 dB gain


Integrated temperature-compensated power detector


Digital power amplifier enable pin (VEN)


Small QFN (16-pin,3.0 x 3

在256-QAM和40MHz频宽下最大功率+23dBm=200mW,当然你要在无线设置里选择美国地区或澳大利亚才可以达到这样的功率输出。设置中国地区会把功率限制在100mW内。

丝印着”224“的芯片,型号是BGU7224,它是一颗低噪声放大器(LNA)。因为接收电路中的信噪比通常是很低的,往往信号远小于噪声,通过放大器的时候,信号和噪声一起被放大的话非常不利于后续处理,这就要求放大器能够抑制噪声。

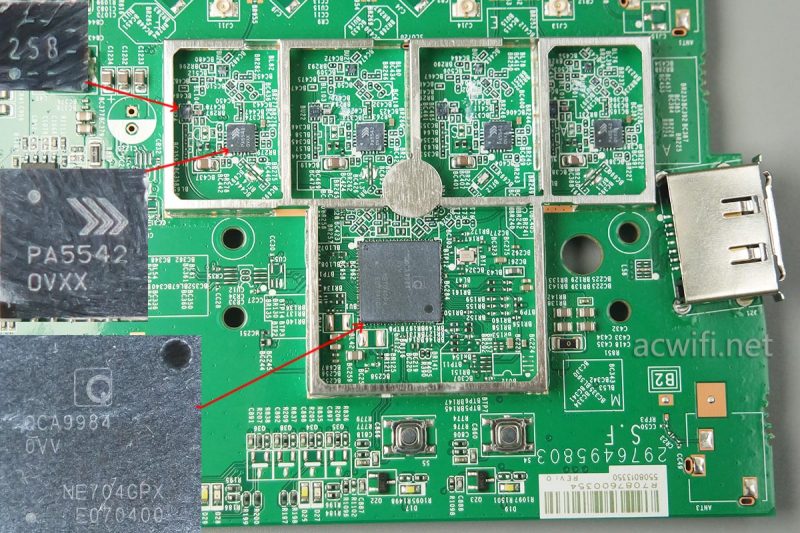

来看5G电路:

5G芯片也是QCA9984,前面说过了。然后有4路功放,丝印着”PA5542“的芯片型号是RFPA5542,Qorvo公司出品,它跟Skyworks都是一线大厂。The RFPA5542 is a three-stage power amplifier (PA) designed for 802.11a/n/ac applications。是一颗5G PA芯片。

网件R7800拆机,是802.11ac的代表作

它的参数如下:

Features


POUT = 23dBm,5V,11ac,80MHz


MCS9 at 1.8% EVM


POUT = 25dBm,11n,20/40MHz


MCS7 at 3% EVM


Typical Gain = 33dB


High PAE


Required external components


minimized


Integrated Regulator


Input and Output Matched to 50Ω


Integrated Power Detector

在256-QAM和80MHz频宽下,最大输出功率+23dBm=200mW;

在64-QAM和40MHz频宽下,最大输出功率+25dBm=320mW。嗯。。通常在远处的位置,无线连接速率会降低,是因为调制解调方式调低了,以换来更强的无线功率,以达到增强穿墙能力的效果。这是我的个人理解。不知对否!

R7800支持160MHz频宽的,那么它在160MHz频宽时的最大输出功率是多少呢?可以看以下的RFPA5542图表便清楚:

网件R7800拆机,是802.11ac的代表作

11ac 160MHz Output Power,第一个21是最少值,第二个22是典型值,一般用典型值来衡量的,所以取其22dBm=160mW。用了160MHz频宽,无线功率也不算弱了。当然了,要实现无线的最高速还是要在近距离下使用。

另一颗细小的芯片上丝印着”258“的型号是BGU7258,是一颗LNA芯片。

网件R7800拆机,是802.11ac的代表作

至此拆机完成

网件R7800拆机,是802.11ac的代表作

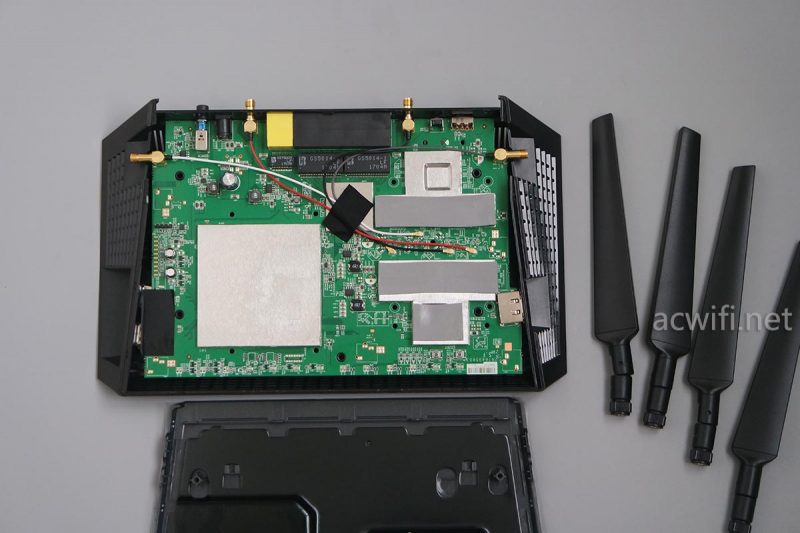

最好慢慢安装回去:

网件R7800拆机,是802.11ac的代表作

总结:都停产了,没啥好说的。通常不喜欢博通的高发热和喜欢稳定性又要有高性能的朋友,会考虑高通方案的网件R7800.

现在逐渐推出802.11ax(WI-FI 6)无线路由器,我会觉得网件R7800代表着一个802.11ac时期的代表作。但是,高通( Qualcomm)你居然在当前的2x2mimo AX产品里,却不支持160MHz,到底是怎样想的?不过说这些都没有用,我现在都买不起一台支持AX的手机,所以一切都要等到AX手机大量流通的时候再说这些事那些情吧。
