在公众号里时不时有朋友问一些关于DIY软路由的问题，也很多问螺丝尺寸规格的，索性这次把过程和规格清单列出来吧，同时放入淘宝链接，你们也可以根据规格去淘宝搜索。有我闲鱼号的可以留意我最近买的东西，我140元收了J1800+2G+32G，这不算好价，但也不算贵，因为不家一张无线网卡，我看了一下型号是BCM94322，双频2x2mimo，不支持802.11ac，5G最高速率300Mbps，还好啦！因为许多这样的ITX工控板用的只是2.4G 150Mbps。
上次N3150主板有人拍了不付款，所以那张单口的螃蟹千兆网卡就留了下来，还有一张minipcie转pcie-x1的接转卡，螺线若干，亚克力板2张，刚好够材料搞台双网口的J1800软路由。亚克力板我会选择20cmx20cm，厚度3mm，淘宝搜索就有许多，为什么是这个尺寸？因为这尺寸不用定制，自然就便宜，刚好适合17x17cm的ITX主板。
亚克力板2张叠在一起，在四周钻洞，洞径5mm，用5mm钻头，边距大概离孔中心7mm，唉呀大概啦，只要跟主板保持一点距离就行；然后主板放上去居中，定位，钻孔，孔径3mm，用3mm转头，如下图：

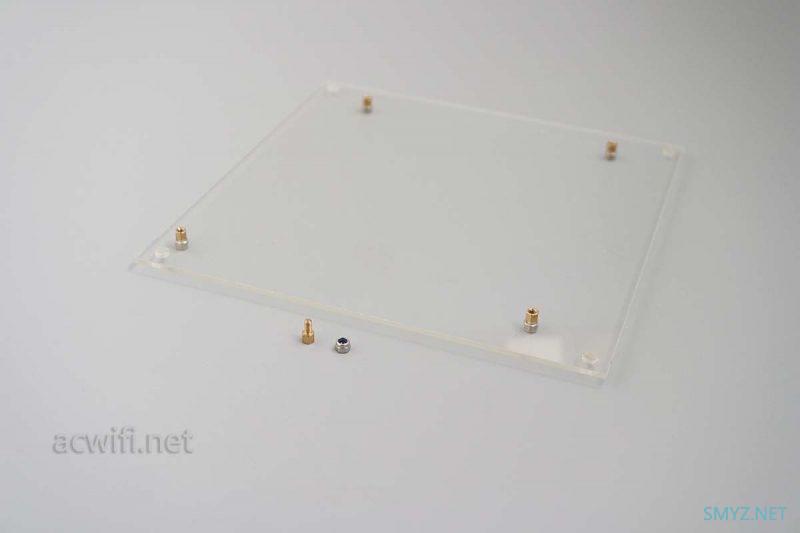

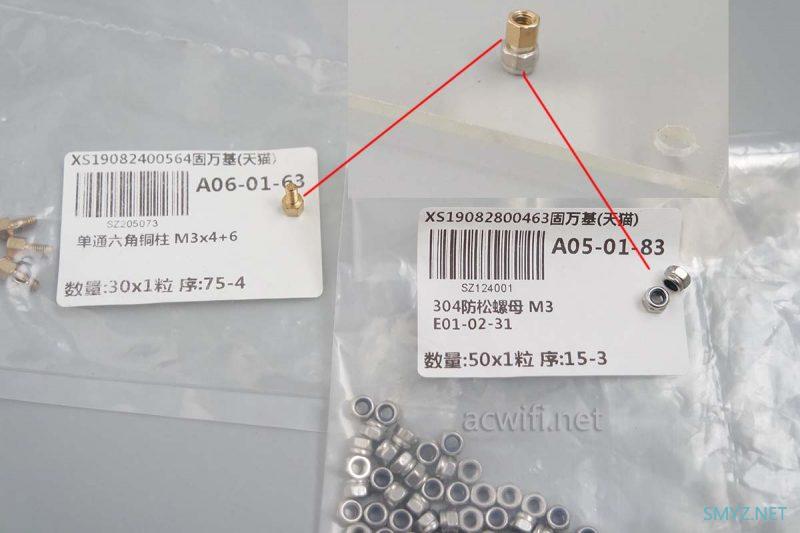

铜柱规格如下图：我用的是M3x4+6，也就是铜柱高4mm，螺纹长6mm，穿过3mm的亚克力板之后还有3mm给M3防松螺母拧紧。建议用M3x6+6，这样主板螺丝可以完全拧进去。因为我的M3x6+6只有2颗了。而如果用M3x10+6就会太高。建议多买2钟规格呀，便宜。
M3x6+6铜柱购买链接
304防松螺母M3购买链接
加购物车时注意数量单位。

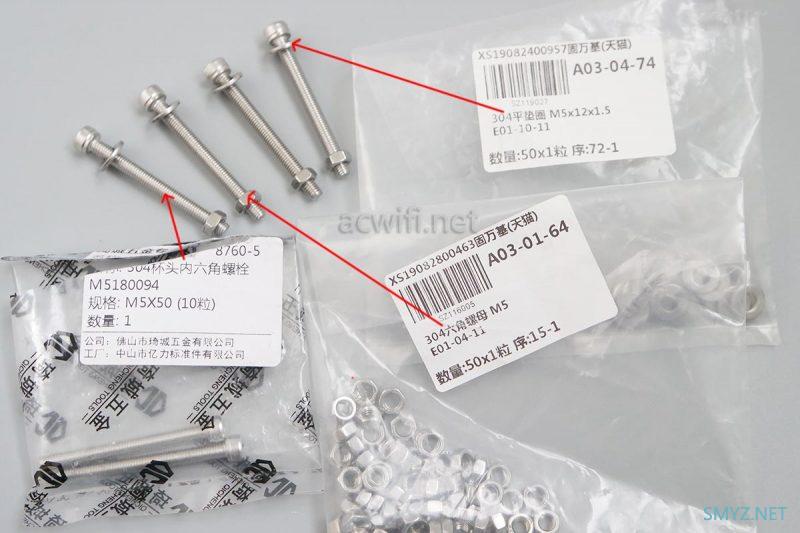

承接两块亚克力板的螺丝规格如下图：
304杯头内六角螺栓M5x50，后面的50代表高度50mm，你可以预计主板叠加网卡后的组装高度，再业决定是用40或50或55甚至70，我最高用过70。
304六角螺母M5
304平底垫片M5x12x1.5

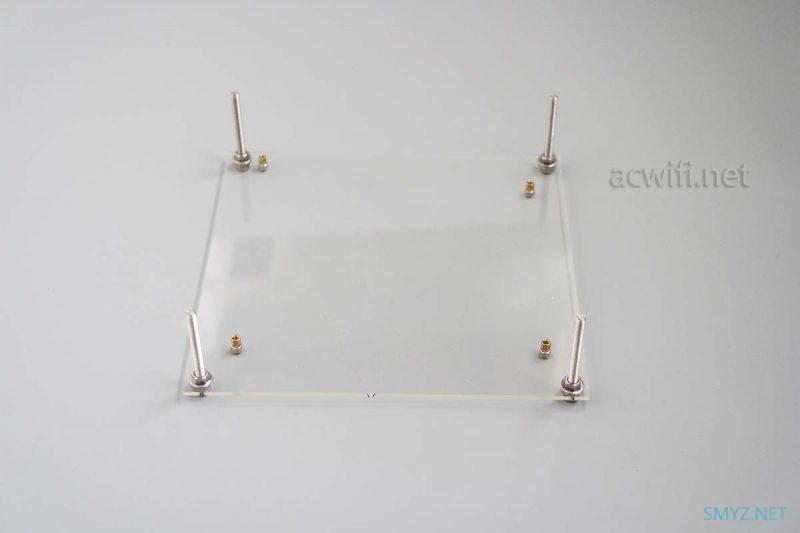

作为底板的一面已经固定好螺丝了：

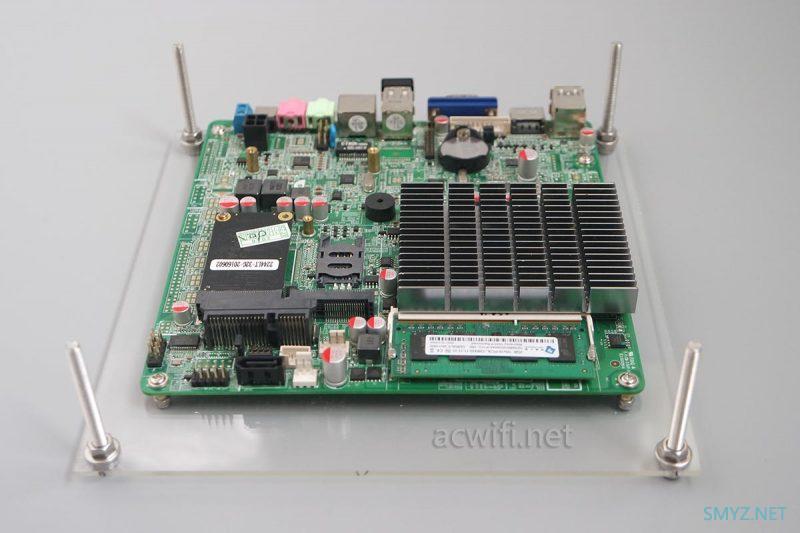

放上主板：
电脑主板螺丝100颗4.5元包邮

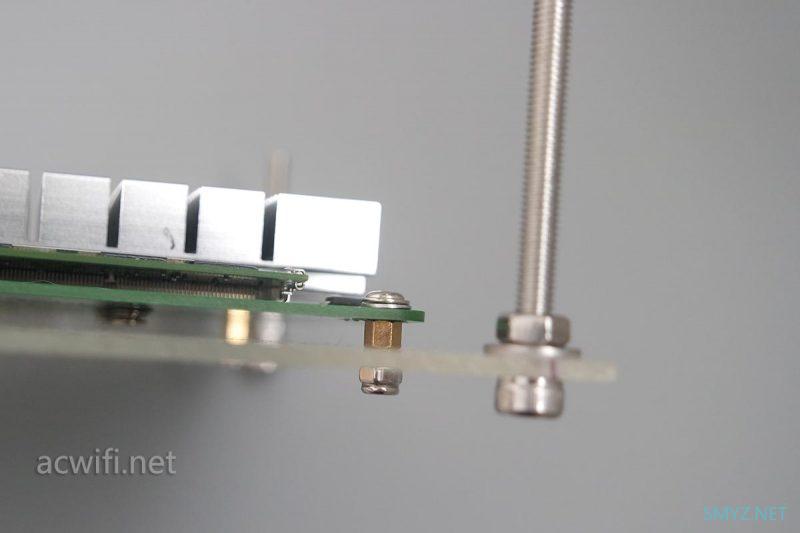

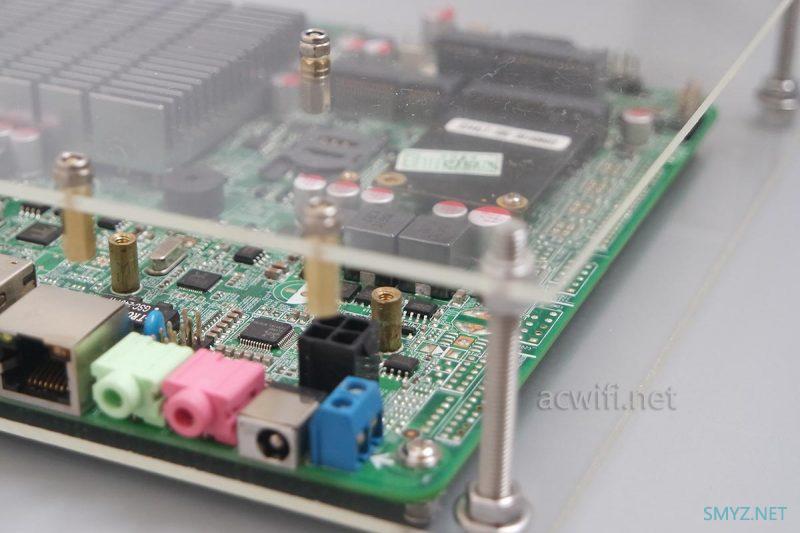

局部：

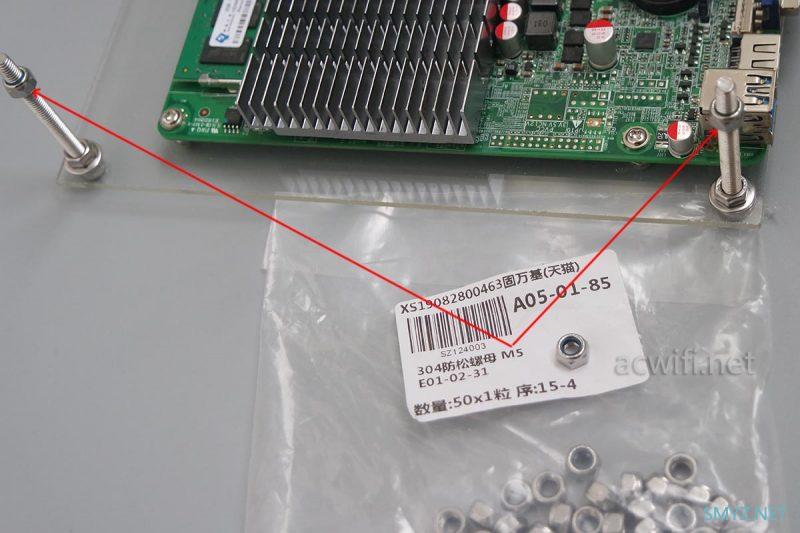

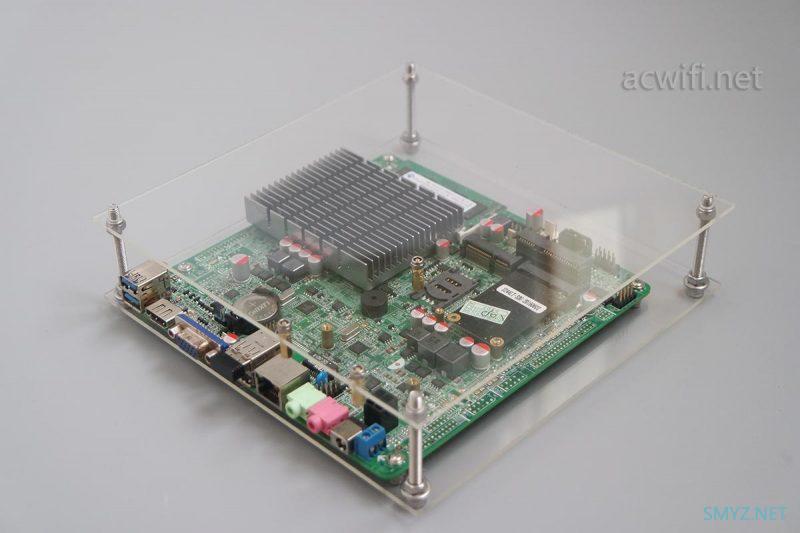

在M5螺丝上要用上防松脱螺母M5，需要用它承托封顶的那版亚克力。如下图：
304防松脱螺母M5，它也可以代替304垫片和M5普通六角螺母，只是让这防松脱螺母拧入50mm的距离，会是很痛苦的事情。
顶部的螺丝随便吧，用上面提到的普通M5六角也行，用M5防松脱也行。

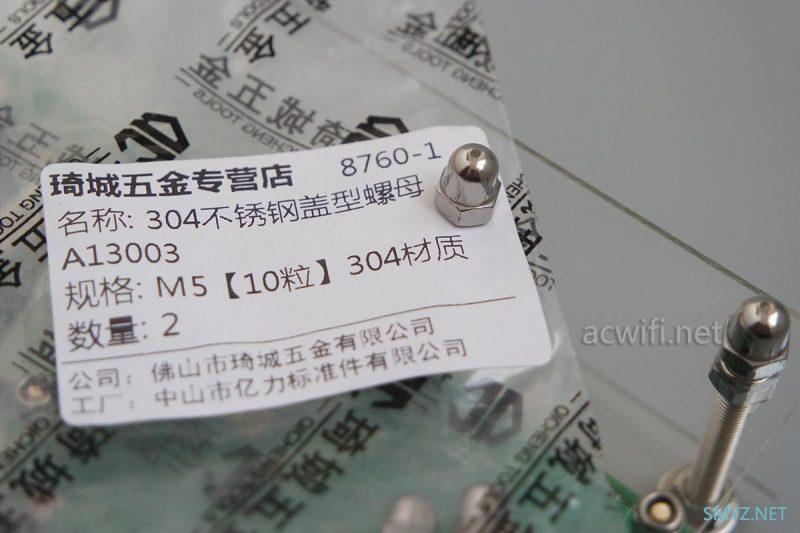

我还有5颗304盖型螺母M5，这样好看一些而已，没什么L实质的作用。

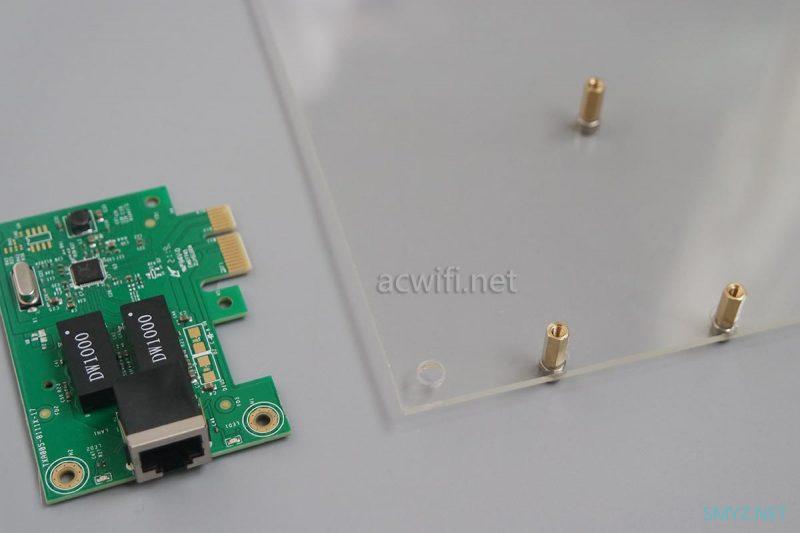

接下来要把千兆网卡固定在顶层亚克力板上，位置根据实际主板位置和布局来决定，铜柱我用的是M3x10+6，就是10mm的高度，这个也是根据实际来选择。
然后是这样

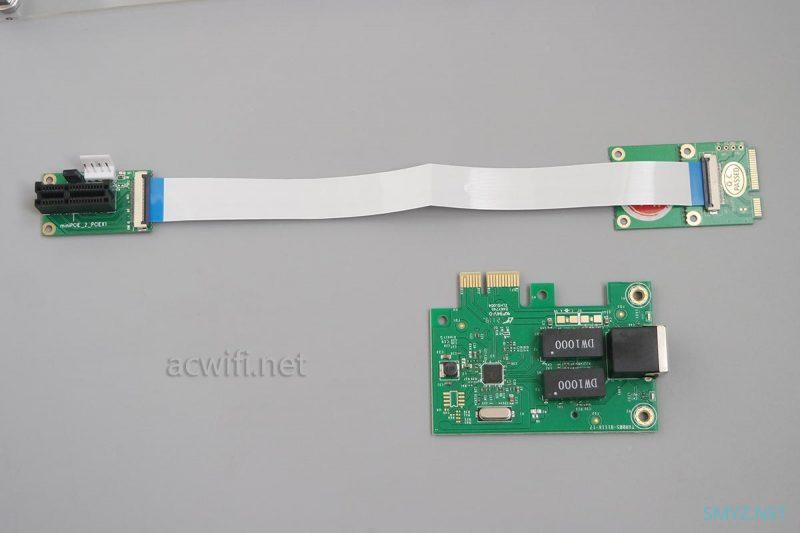

minipcie转接卡，一般我不建议买这种的，因为买过才清楚。如果连接不是pice X1的接口会比较麻烦，而且它的pcie X1接口板子占空间。但买来不用也是浪费。

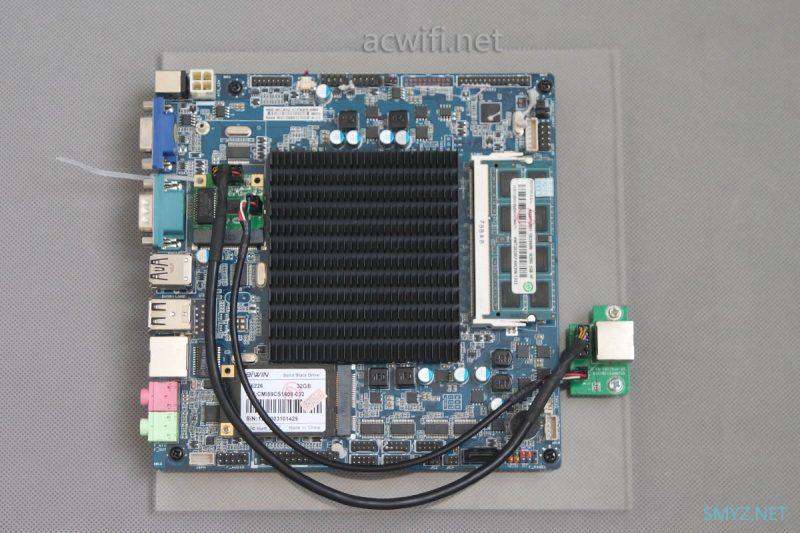

如果只是增加一个千兆网口，可以买那种直接是minipcie转换成千兆网口的那种，全新的70多元，我觉得没有性价比，但简单些。如下旧图：

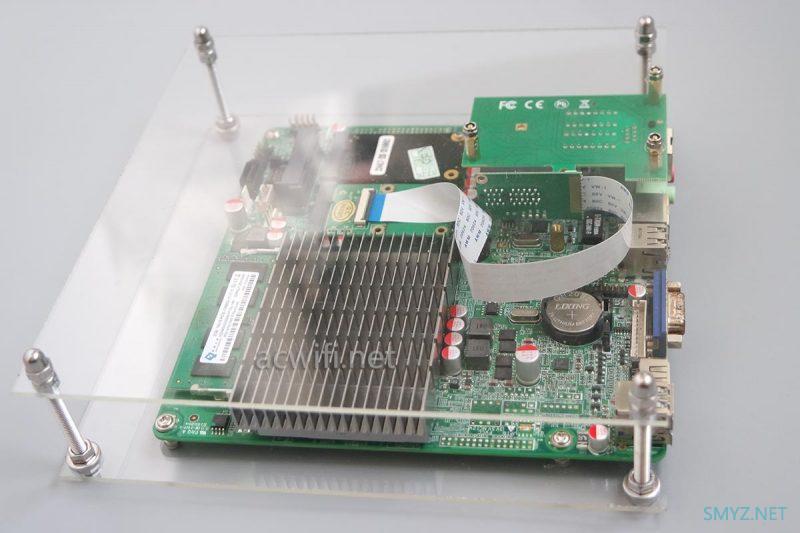

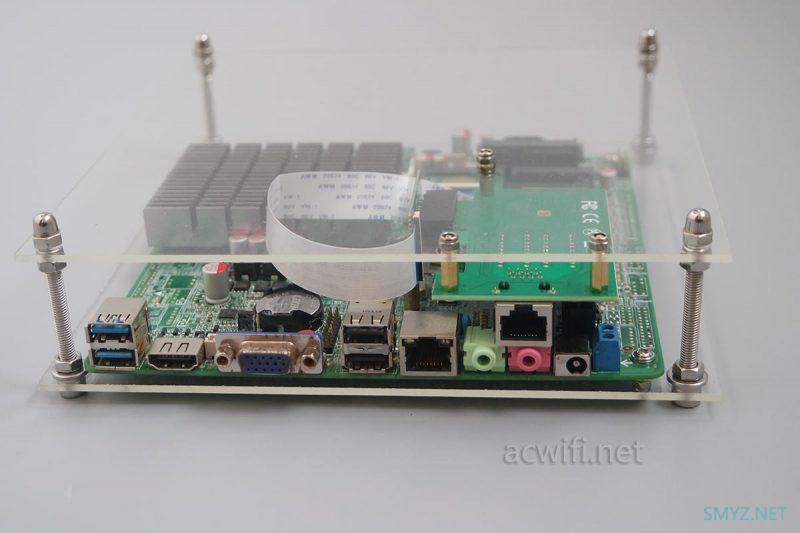

装上后的效果：

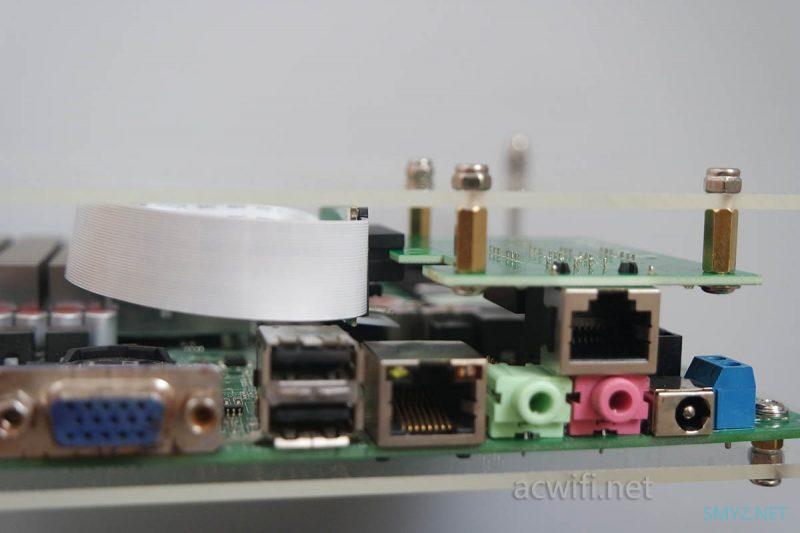

换个角度：

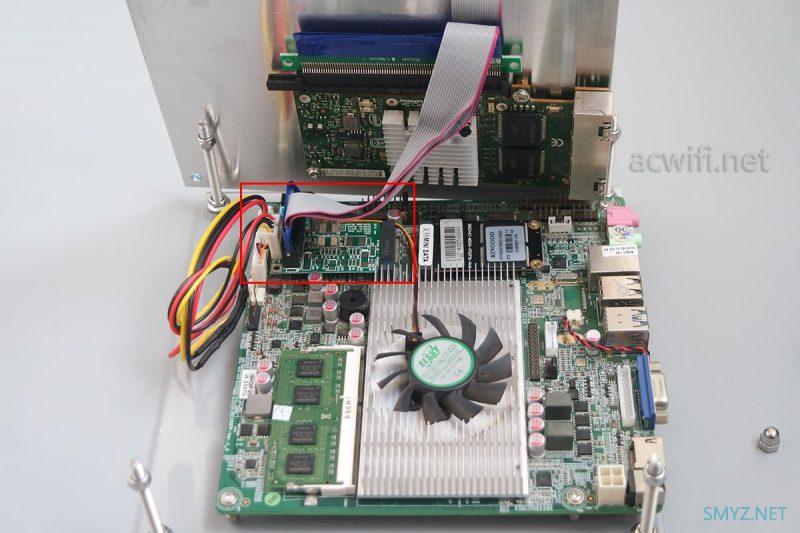

用铝板也行的，价格差不多，只是电钻打孔有点费事，不卫生。minipcie转pice我建议买以下这种的，下图红色方框内。
这一台是用3mm的铝板做的，网卡是I340-T4，主板是I5-3337U。3代U功耗高些，13W左右。
上图中的minipcie转pcie 1x的淘宝购买链接
需要用到pcie 1x延长线，要看网卡的接口规格而定，
pcie 1x延长购买链接

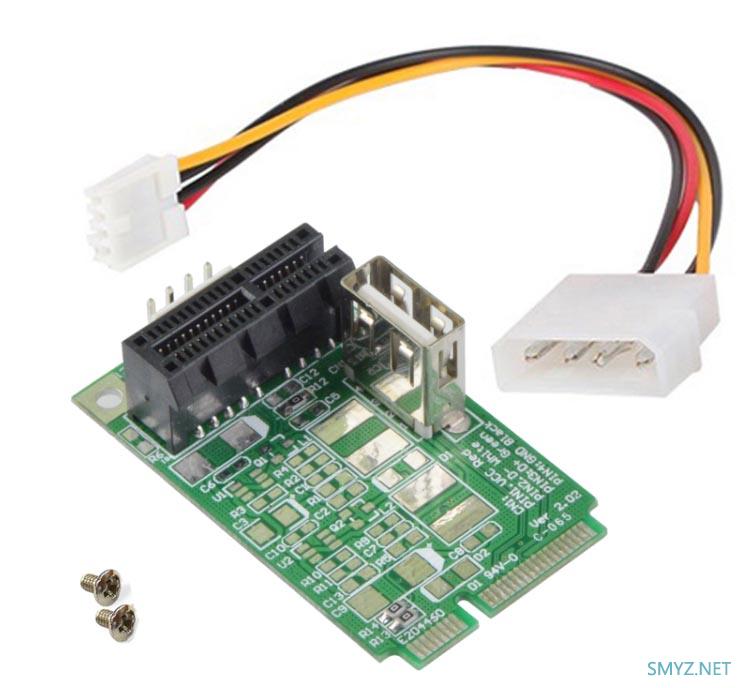

pcie 1x转16x延长线购买链接，推荐买这款，保证不会错。上图中因为I340-T4需要12V供电才能正常工作，包括intel82576也需要。所以要DIY一条供电线。。转接板送的电源线只是4pin转大D，如下图：
那就需要手工做一条以适合你的ITX主板的插头，一般用主板上的4pin硬盘供电接口来取电，我会买以下这三种线材来手动接驳。
小4Pin软驱电源线 母单头 电源连接线 2.54mm间距 供电转接延长线
ITX电源线 SATA 15P母转小4PIN母 2.54mm间距转SATA 电源供电线
ITX电源线 SATA15P母转小4PIN母 PH2.0mm间距转SATA母 sata电源线

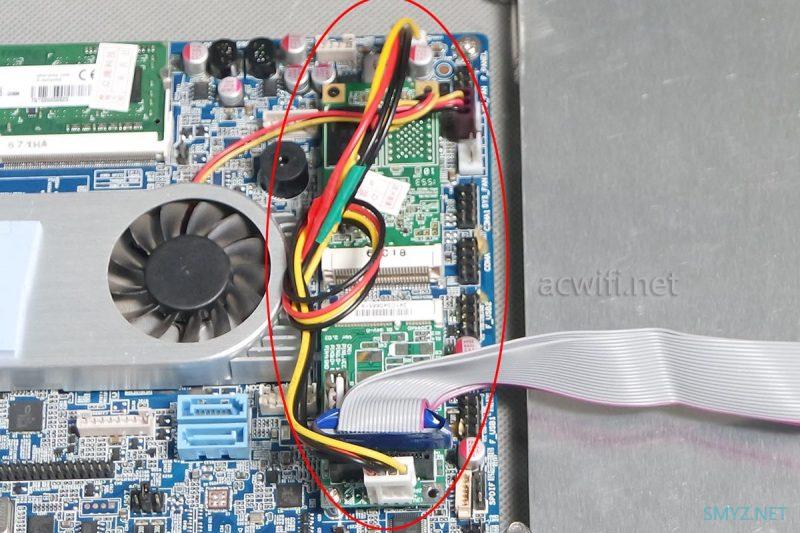

各样买上几根总有用得上的。接驳口最好用热缩管套住，美观些。若能找到成品线就更好了。我做成的电源供电线，如下图红框：

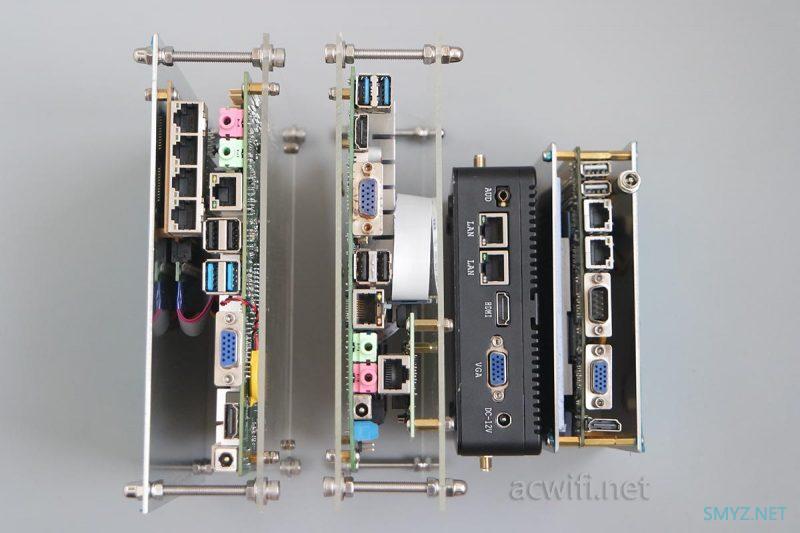

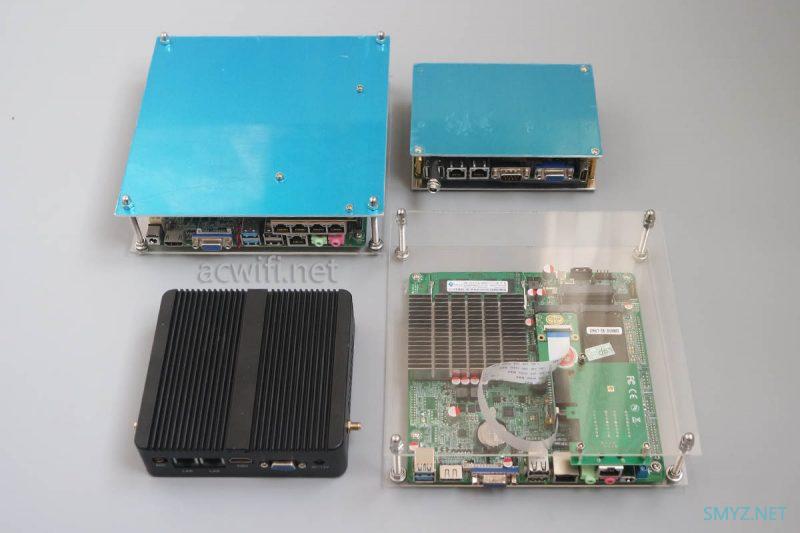

手上还有的几台软路由来个合照：
下图黑色是最近收来二手的J1800+2G+32G双千兆，不是自己DIY的软路由：
你喜欢哪一台？开个价。。。。。哈哈
刚DIY好的这台J1800+2G+32G+双千兆网口软路由，我运行几天看看，如果稳定没问题，就1元拍卖，成本220元。实测待机功耗7.2W，就喜欢J1800的低功耗和低发热。

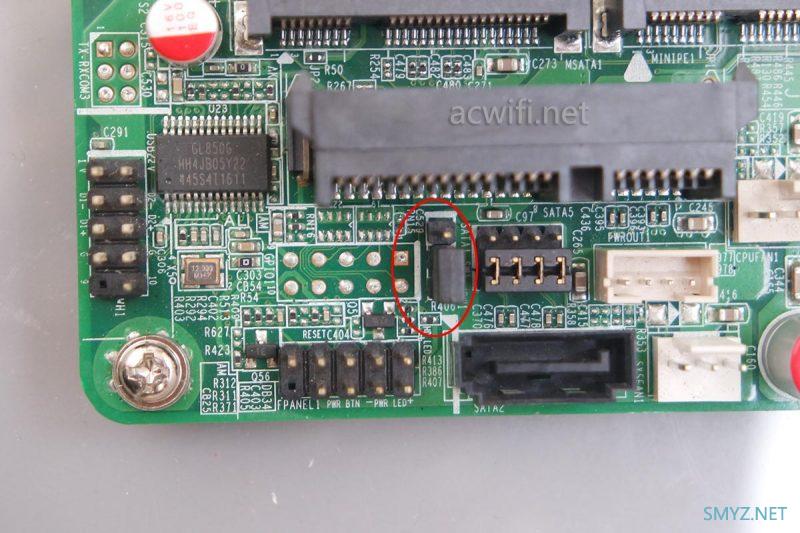

这块J1800主板在bios里没找到来电自启的选项，不过主板上有这个跳线，可以控制来电自启的开启与关闭，发现有些主板上会有这样的跳线。如下图红框位置：
选择软路由，需要从预算、体积、功耗、性能、网口数量来综合考虑。如果时间少，花多钱买双网口的软路由就可以了，有多WAN需求才要去选购3个网口以上的，否则双千兆网口完全足够了，接个几十块钱的千兆交换机便行。
若有任何疑问可留言或关注微信公众号smyz-net
