不知为何小小的路由器，找遍全网都没有找到有腾达mw6的拆机图，只有自己买来拆开看看了。不过拆机之前，已经对芯片心中有数！在测试华硕AIMESH之前，也要找个参考对象才行，所以买它不是只为了拆，也是为了以后Mesh产品综合测试对比的第一步。

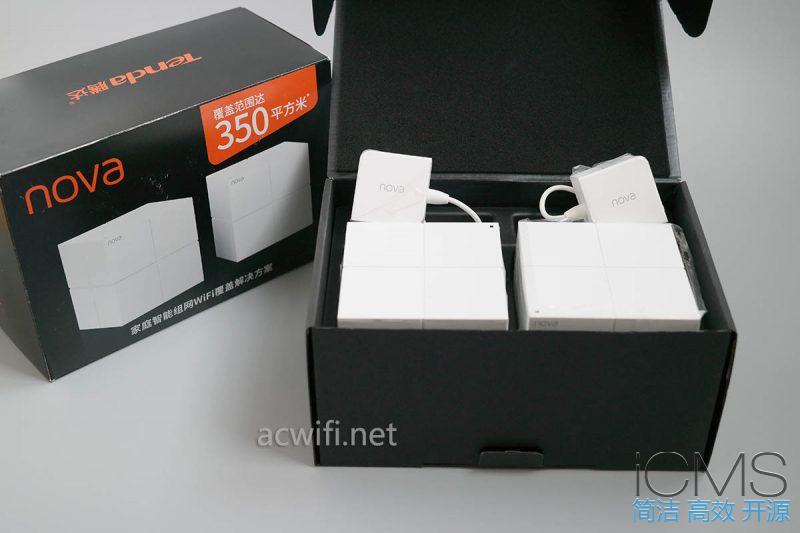

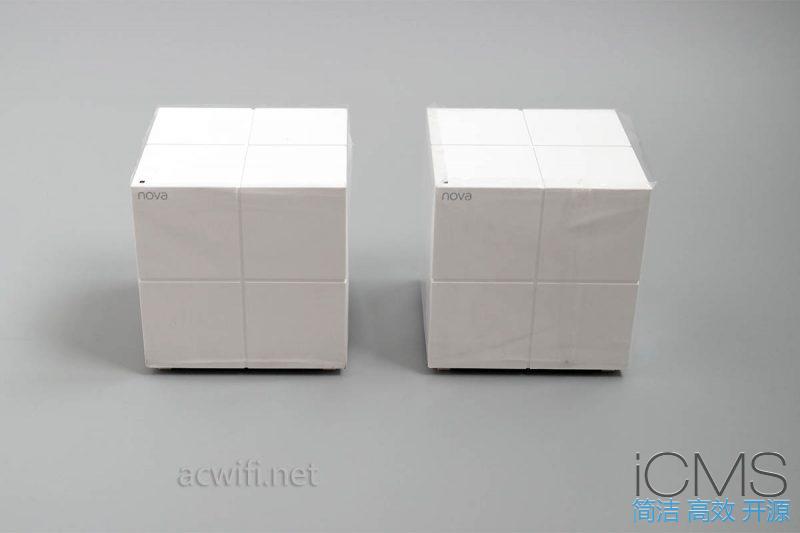

开箱：
开箱和外观图就不多发了，网上枪文水文一大堆。我买的是一对，空间不大，只需要一对就够了，估计！

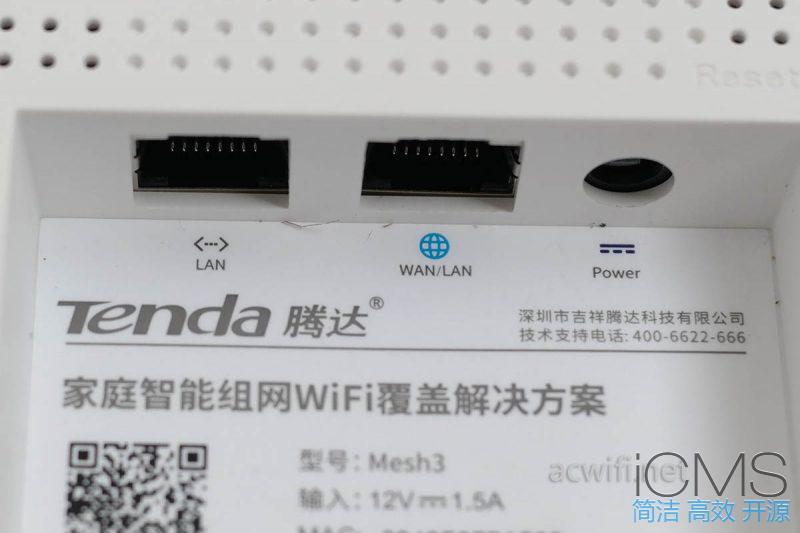

接口都在底部，只有2个接口，自动识别WAN或LAN口，或者2个都是LAN。据说是防止因有些朋友插错WAN口而不能上网。没有USB口的路由器用上1.5A电源 。
从底部开始直接拆。

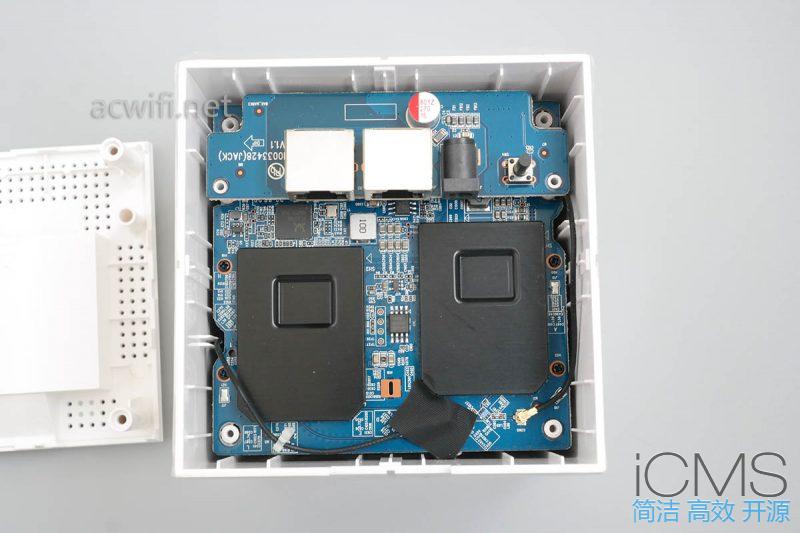

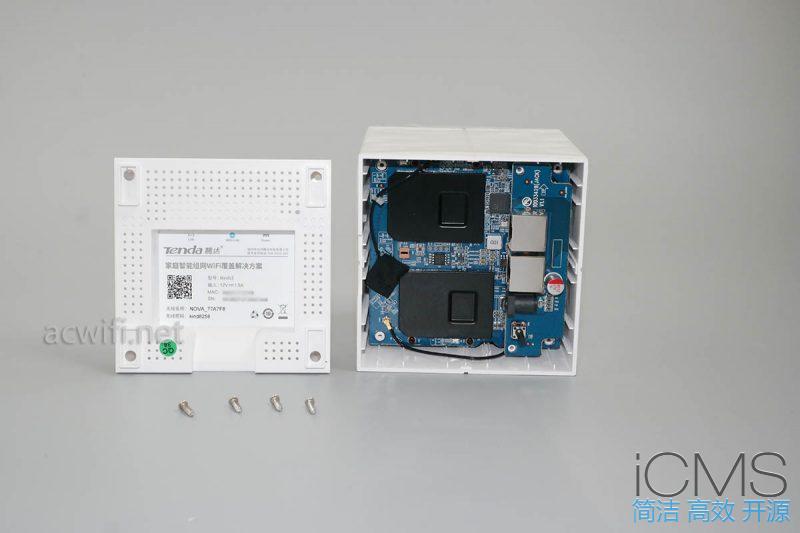

已经看见主板了，芯片组上金属屏蔽罩，还是黑色的罩。拉近点看，已经抓到一只螃蟹了。

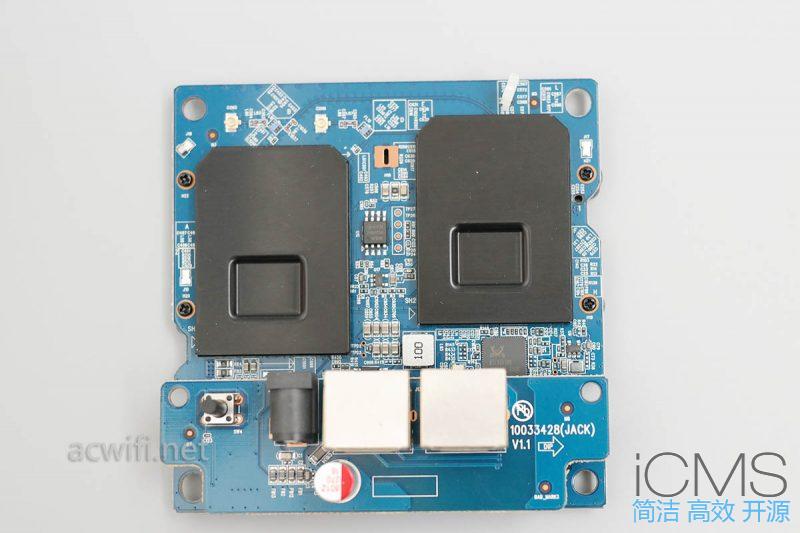

拨掉天线，取出主板。

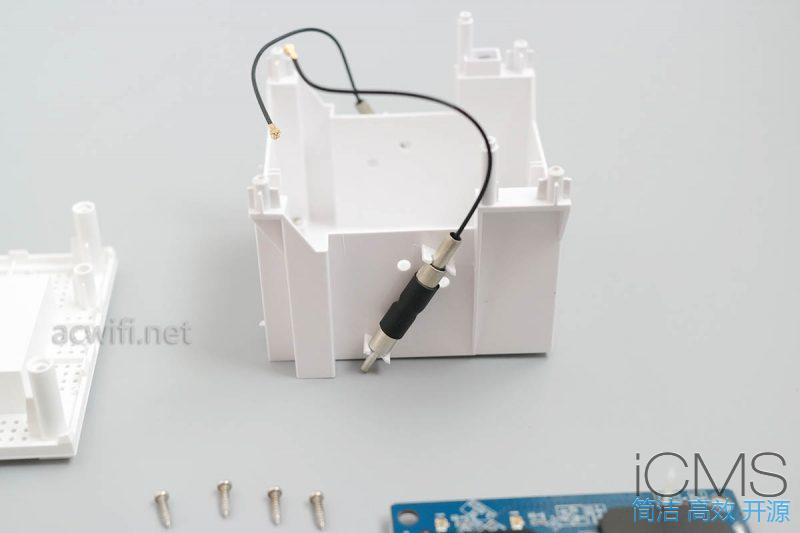

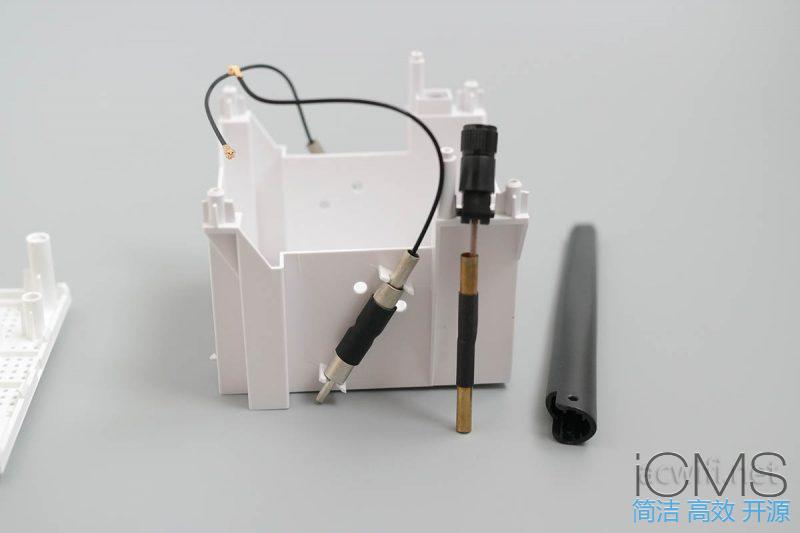

看看内置的两根天线，看着眼熟，好像在哪里见过。有点像华硕Lyra Trio的天线设计。

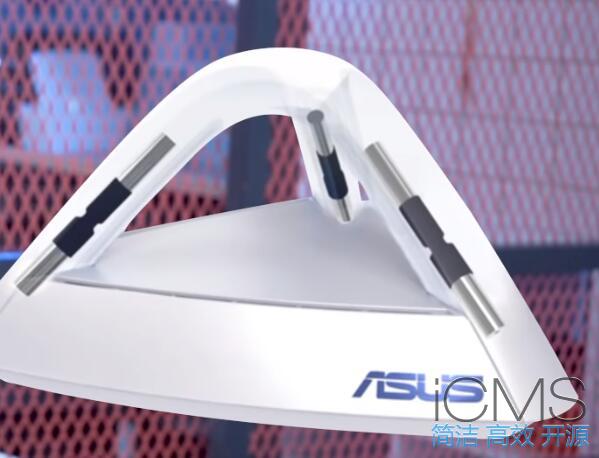

拿出几块钱买的华硕天线对比一下，腾达MW6的天线明显粗大，天线不是垂直，而是有一定的倾斜角度，有利于上下空间的覆盖。

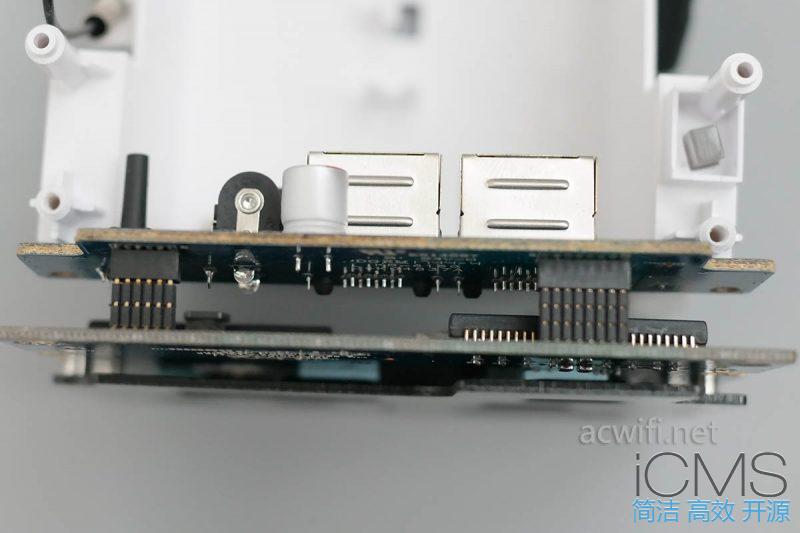

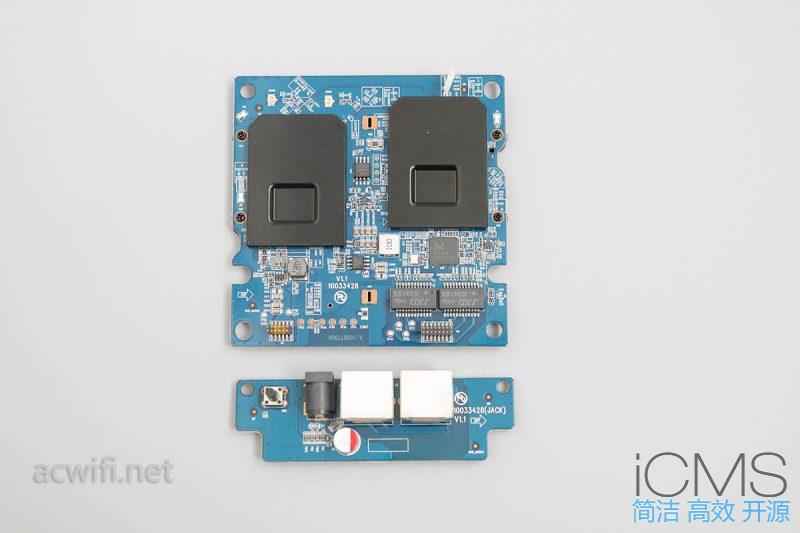

网口电路板与主板相连接。

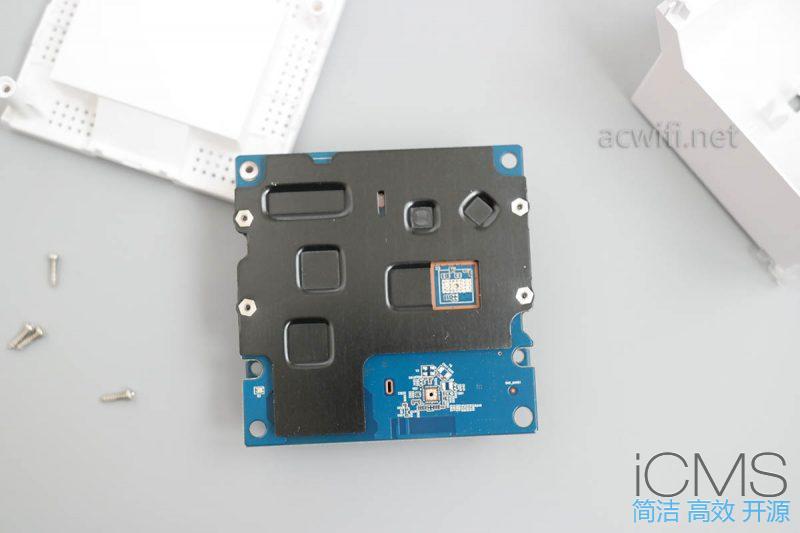

两块电路板分离后，主板背面有一大块金属，当时忘了拿磁铁吸附，不知是铝还是铁了。
拧下螺丝，用力掀开金属板。
回到正面，拆下屏蔽罩

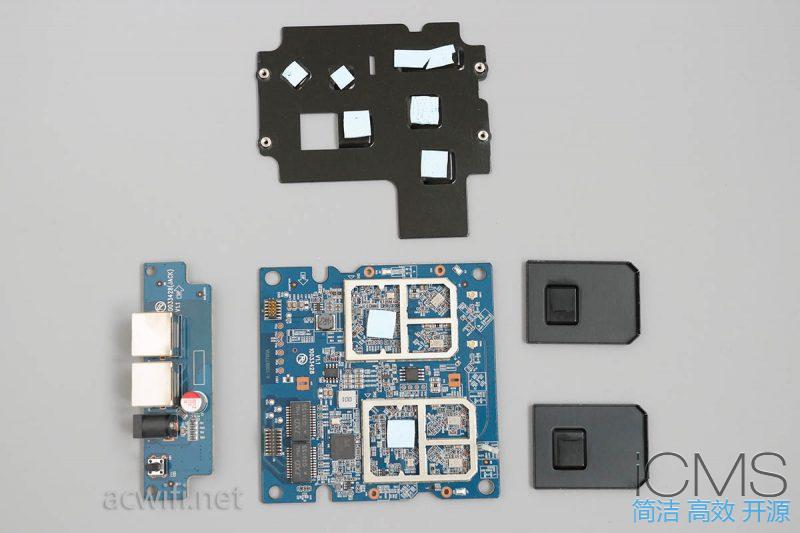

可以看见所有芯片了。

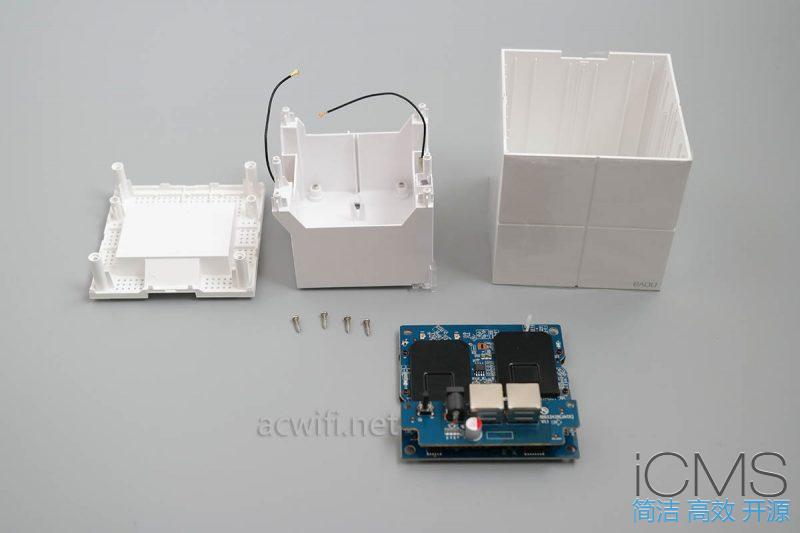

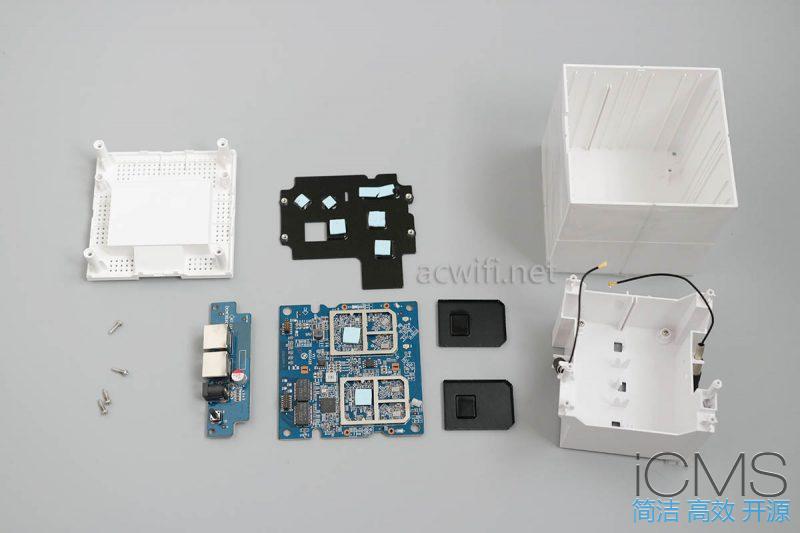

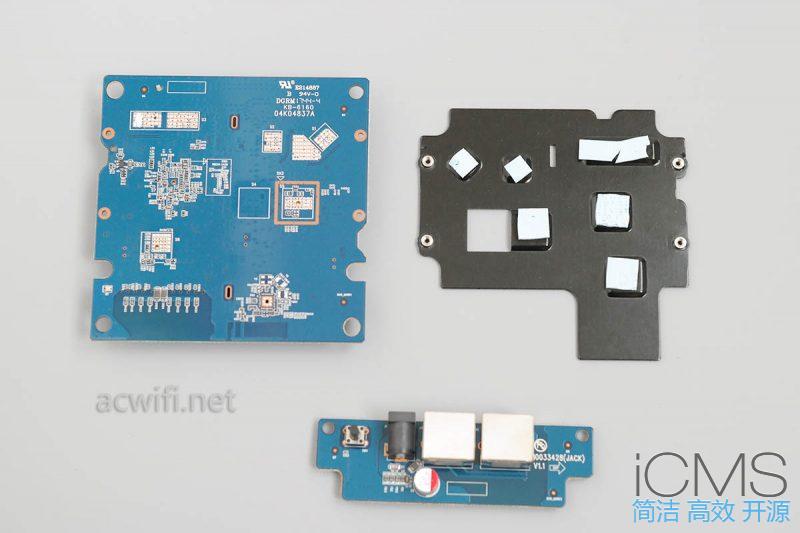

所有的零件

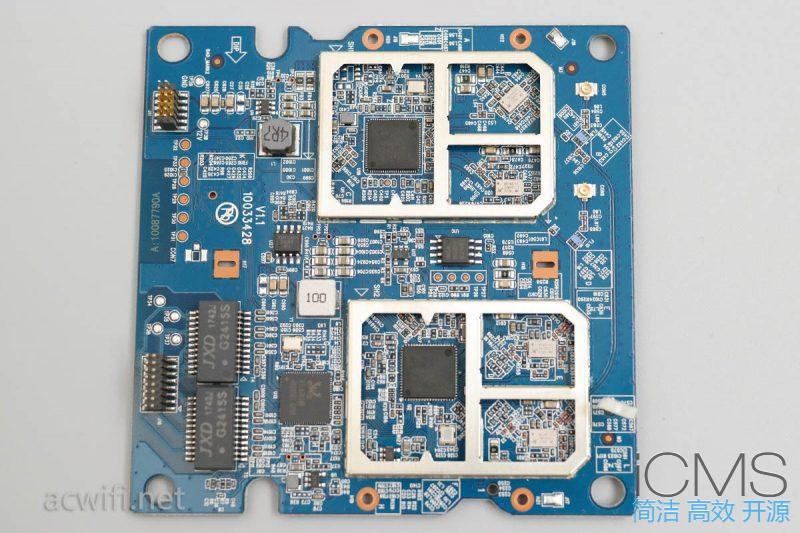

看重点，主板全貌。2.4G和5G都有2个外围功放芯片，外观上来看，第一次看见这个样子。

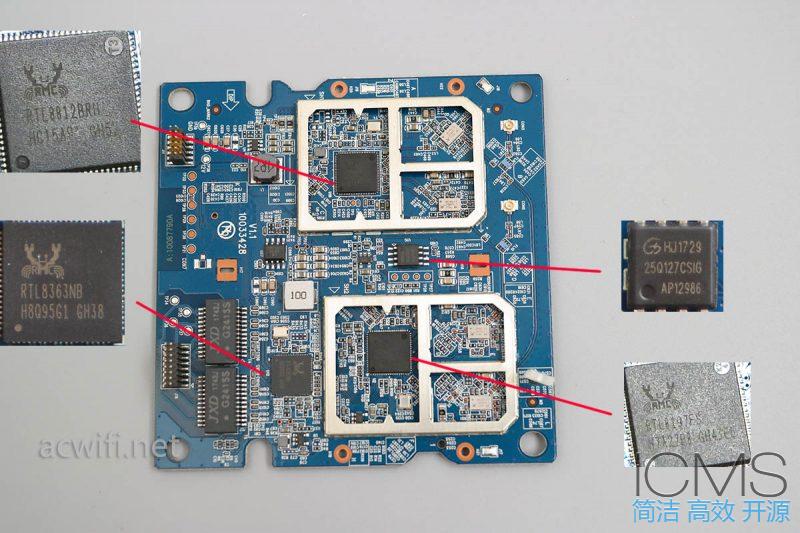

芯片如下图：（点开查看大图）
CPU是RTL8197FS，频率1G，负责2.4G，内置了RAM，不清楚内存容量多少，没有单独的内存芯片。5G芯片是RTL8812BRH，千兆交换芯片是RTL8363NB，闪存ROM型号是25Q127CSIG，容量16MB。
局部放大来看4颗功放芯片是啥东西：

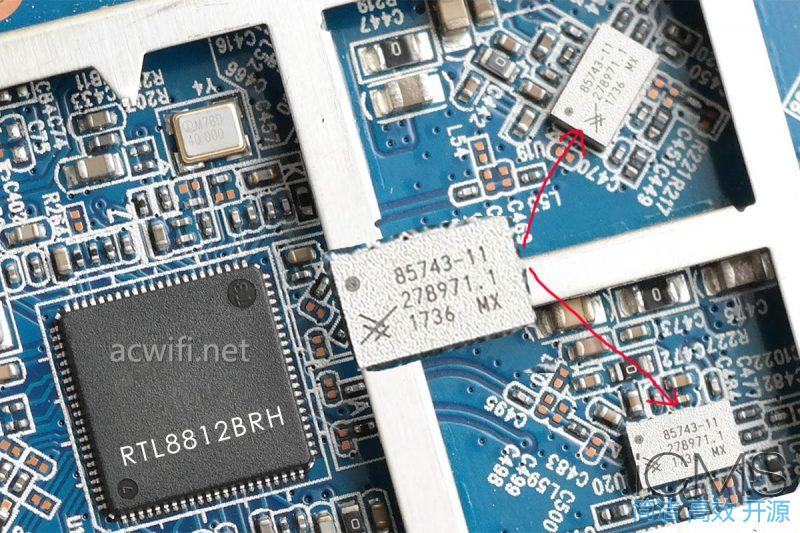

5G功放芯片是skyworks的SKY85743-11。整合了LNA和PA，增益32dB

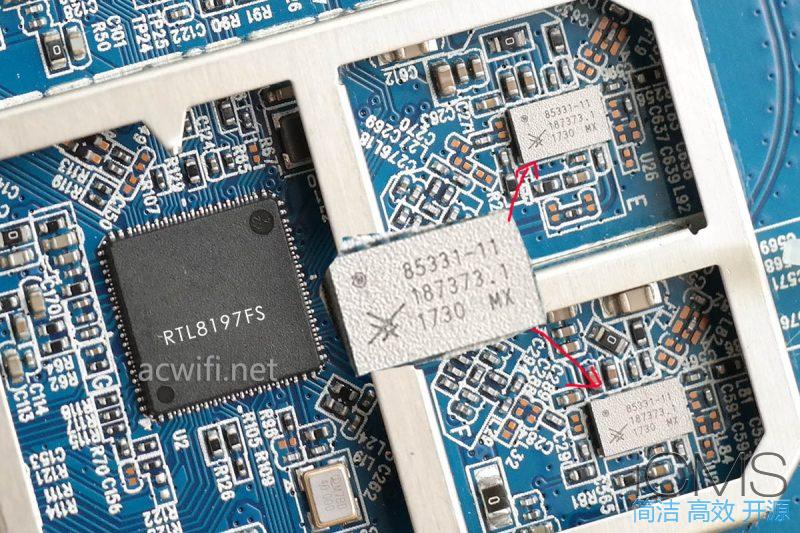

下图是2.4G的功放芯片，也是skyworks公司出的SKY85331-11，也是整合了LNA和PA，增益33dB。
估计这2个功放芯片在以后的AX路由器中会频繁出现。
SKY85331-11: 2.4 GHz High-Power 802.11ax WLAN
Front-End Module
Applications
Indoor and outdoor 802.11ax networking systems
WLAN-enabled wireless video streaming systems
Features
Integrated high-performance 2.4 GHz PA,LNA with bypass,and
T/R switch
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Supports 802.11ax: output power:
+20 dBm,-43 dB DEVM,MCS11
+22 dBm,-40 dB DEVM,MCS11
+24 dBm,-35 dB DEVM,MCS9
Integrated,temperature-compensated log detector
High LNA gain: 15 dB
Small (24-pin,3 x 5 mm) conformally shielded package
功放的外观真漂亮。
腾达mw6拆完了，为什么只拆了一只？其实都两只装或三只装，都是一样的机身，不分主副。MW6跟AC10完全一样的无线芯片和CPU，但价格却翻了番还不止，腾达mw6京东链接，淘宝上明显便宜些：
天猫MW6链接，领取15元优惠券
不过所有MESH路由器都比较贵了，硬件却不是什么高端芯片，例如2个华硕ACRH17的硬件就可以拼成一套网件Orbi RBK50了，价格却要近3千。网件Orbi京东链接。
关于腾达mw6的评测，晚几天吧。因为这几天一直在测试mu-mimo，没停过，不是简单的一台路由和两三张网卡的测试，而是几个路由器和好几种网卡、手机之间的不同组合不同数量的测试。为此还买了些新网卡，测试电脑其中一台经常蓝屏(win10)，需要换主板，这些还在快递的路上，这次mu-mimo测试会有新的发现。
