前些天110包邮收了个J1800 ITX主板，还包含2G+32G固态。个人感觉非常划算，12V DC供电，就连DC转ATX板的钱也省了。缺点只是单网口，拿来做软路由有点欠缺，所以想办法加了个千兆网口。ITX主板通常没有PCIE 1X槽，但多数会有mini pcie槽，找了淘宝，发现有mini pcie转千兆网口的配件卖，再上咸鱼看看，50多元收了个二手的。

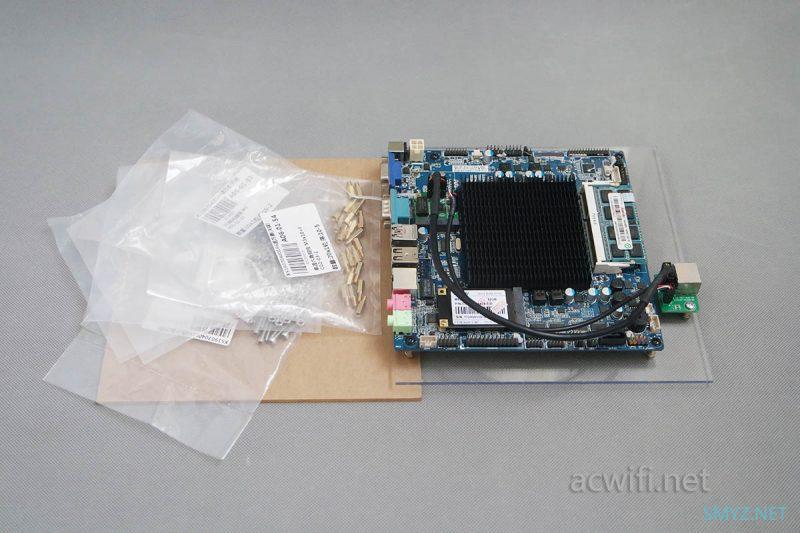

因为这套主板很便宜，就不想多花钱去弄个机箱放它，就花10元买了2块亚克力板，尺寸是20x20m，花11元买了几款螺丝，因为满9.9才包邮，就凑单了。

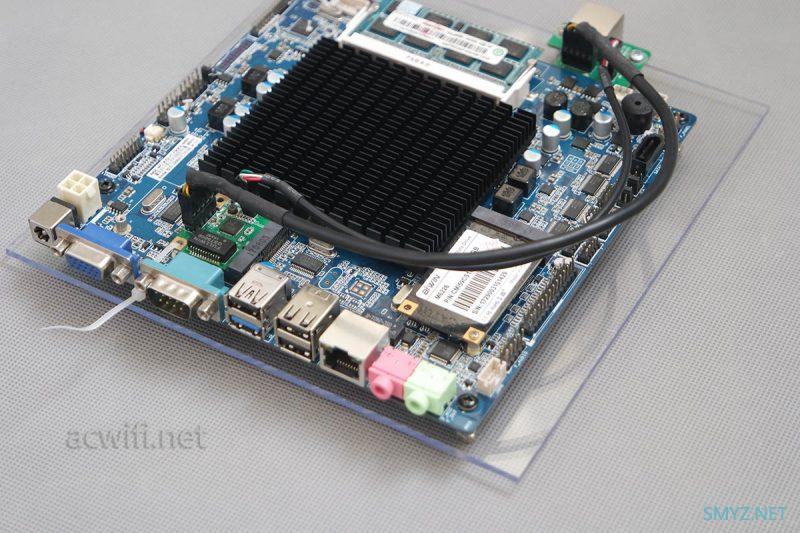

用3mm钻头在亚克力板上钻出4个铜柱位置，底下用3mm防松脱螺母固定，挺牢固的，四个位置，有一个位置偏了一点点，还好能拧上4个主板螺丝：

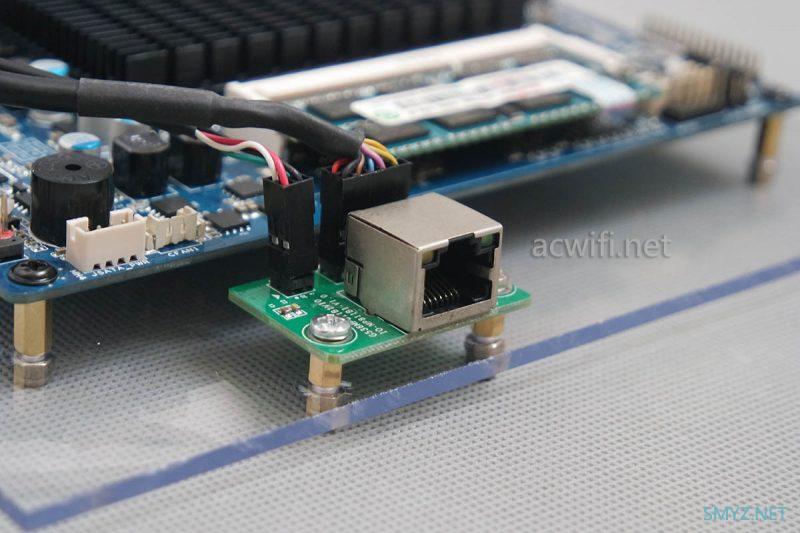

把网卡的挡板拆出来，直接拧在亚克力板上固定了。

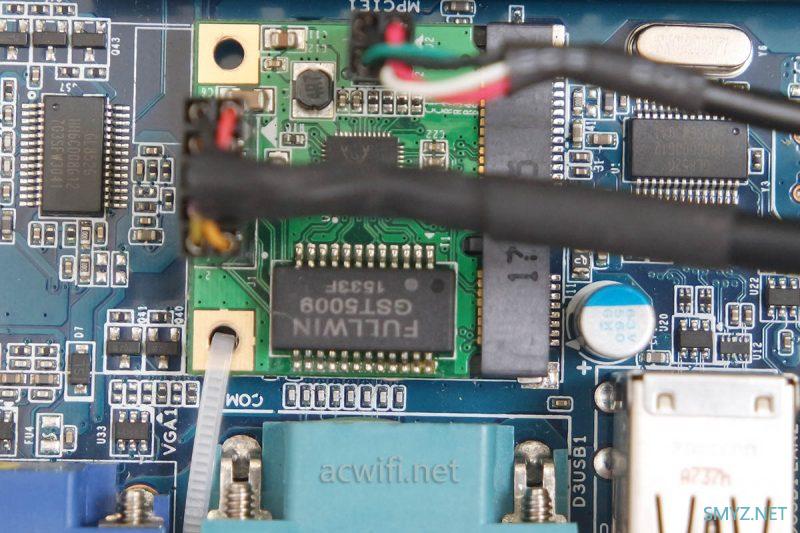

这种扩展卡是把一张网卡分成两半，再用电源线和数据线连接起来。我这主板上没有半高的螺孔，我直接用扎带把它固定了。
实测这个网卡的上、下行速度都达到947Mbps。没有任何问题。软路由里也能用识别使用。

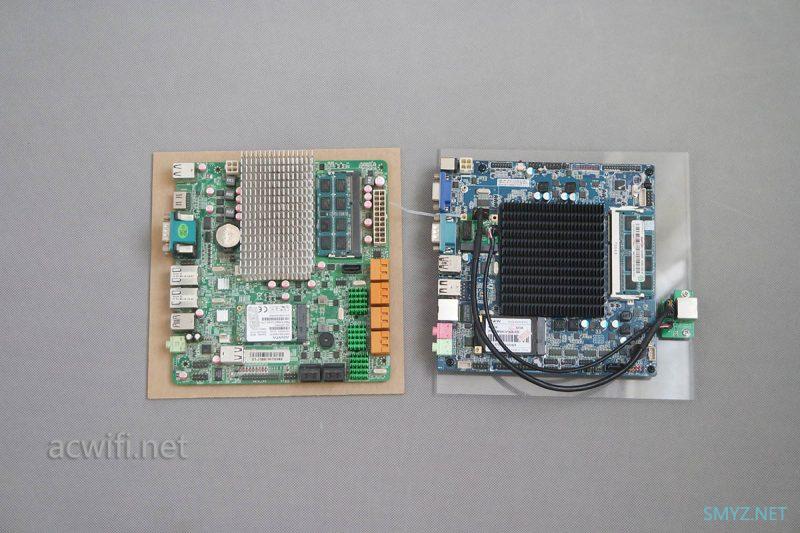

一共两版亚克力板，另一片其实可以做成上盖的方式，但我觉得没必要，影响散热，直接钉在墙上多帅，或直接塞入弱电箱都没有问题。110+55+10+11=186元，还买什么蜗牛主板。（蜗牛主板都是ATX供电，还要花钱买12V电源板。）
添加个网卡会有明显的功耗增加吗？不明显，实测8W左右。到时我用2天看看一天用多少电。我也会总结其它几款型号的功耗。

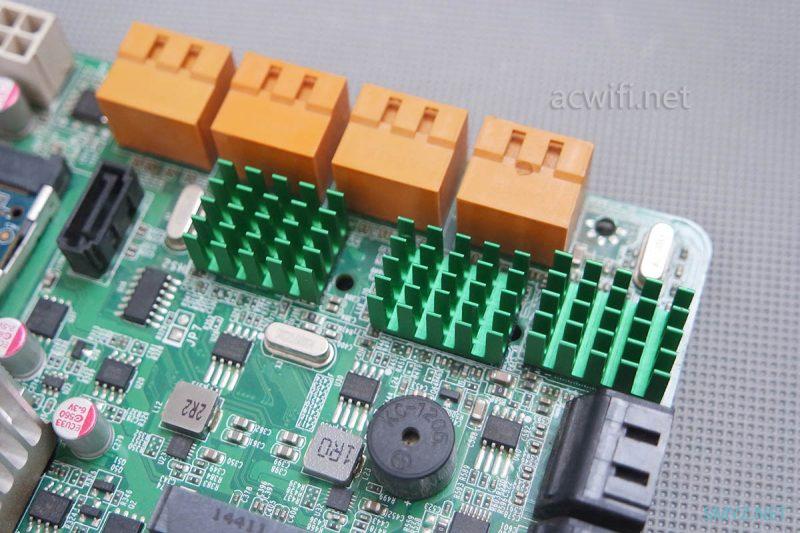

买了些小小的散热片，用在那块NAS神板上，CPU同样是J1800。

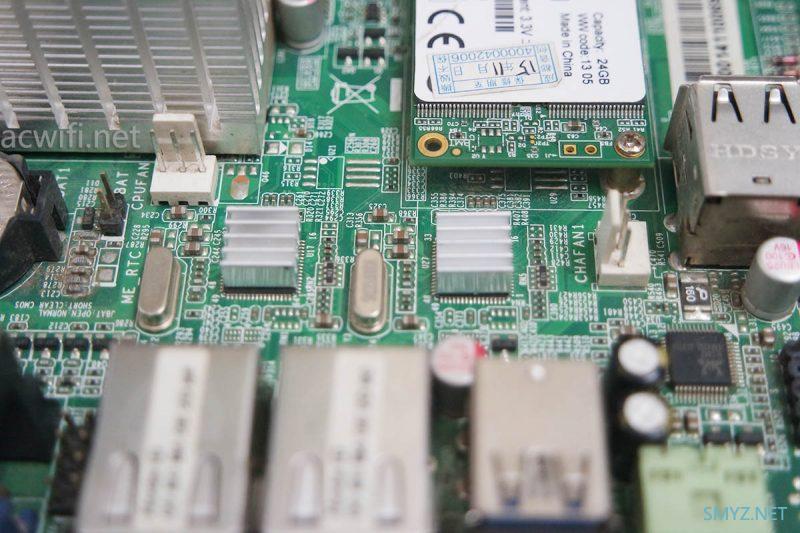

把2颗intel网卡芯片也贴上散热片：

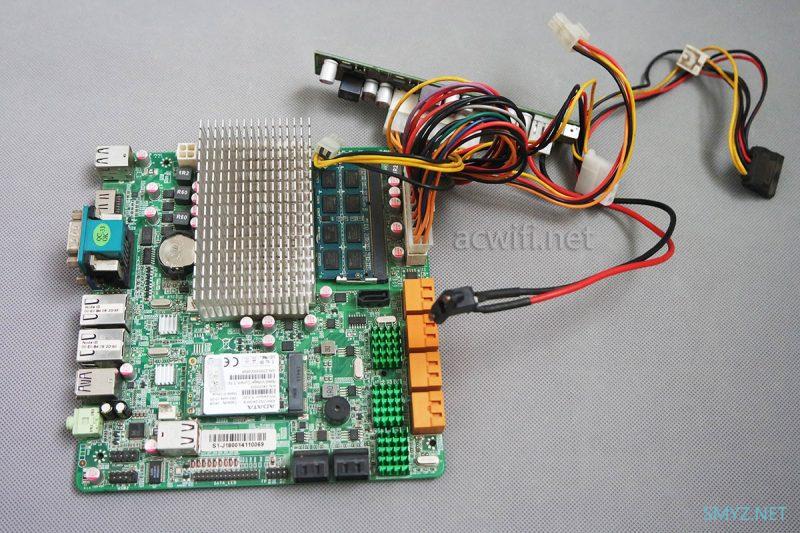

这块主板也超值。才140元包邮。已经是双网口了，许多人觉得它是蜗牛主板，其实不是。它的功耗有点大。因为有三颗sata扩展芯片在运行，有2颗温度很高，所以我测了它在软路由下的功率是13W。用的是DC转ATX：
所以呢首要选择12V DC直接供电的主板，你会省下很多，插个斐讯K3的电源就很好用了。不到20元一个，K3的电源有个卖17元，我买了三个回来。咸鱼真是个好地方！
买了外蜗牛机箱C款，为了放这块板和4个硬盘，硬盘还没有钱买，先用固态顶上吧。
若有任何疑问可留言或关注微信公众号smyz-net.
