说网件R6800是MTK的代表作，是我说的！停产已经一段时间，在17年初，京东出了以旧换新的活动，可以算是BUG，不需要回收旧机就能马上获得一张100元的抵用券，当它卖499时，直接就是399元，当它是399元直接就是299元，这是少数的情况，但有人也买了，还的网件R6400也是可以用这券。这一切已成历史，我一台R6800和一台R6400也是用这券买来的。要拆机的这台R6800是我300收的二手。早有人拆机，但acwifi网站做评测时经常要引用拆机图，那么自己拆就会好些。

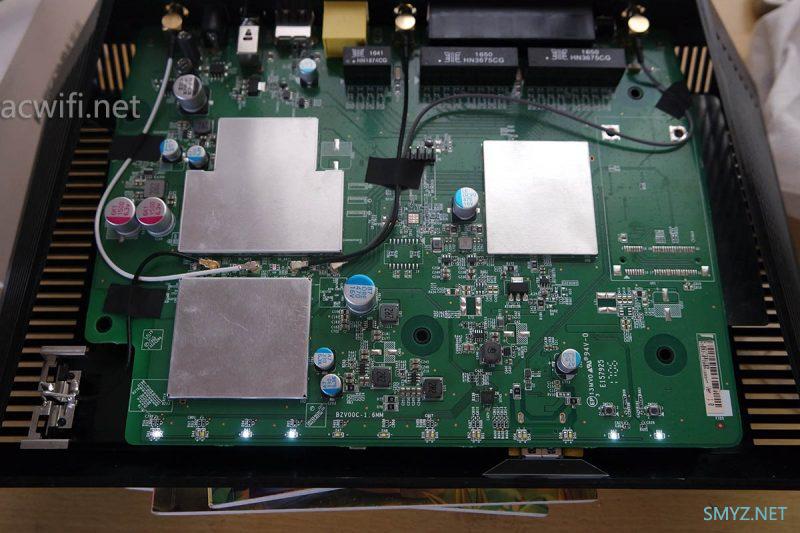

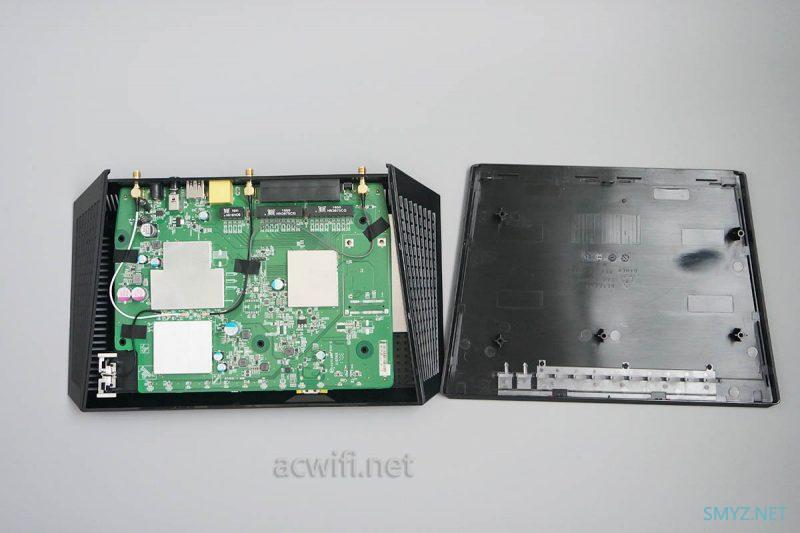

拧下底部4颗长短不一的梅花螺丝，取下顶盖，露出真身：

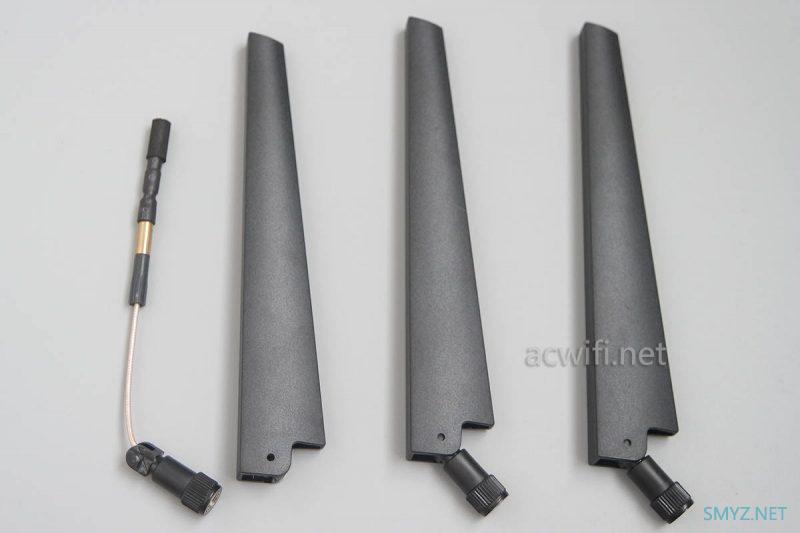

拆一拆天线，里面是黄铜柱体双频天线：

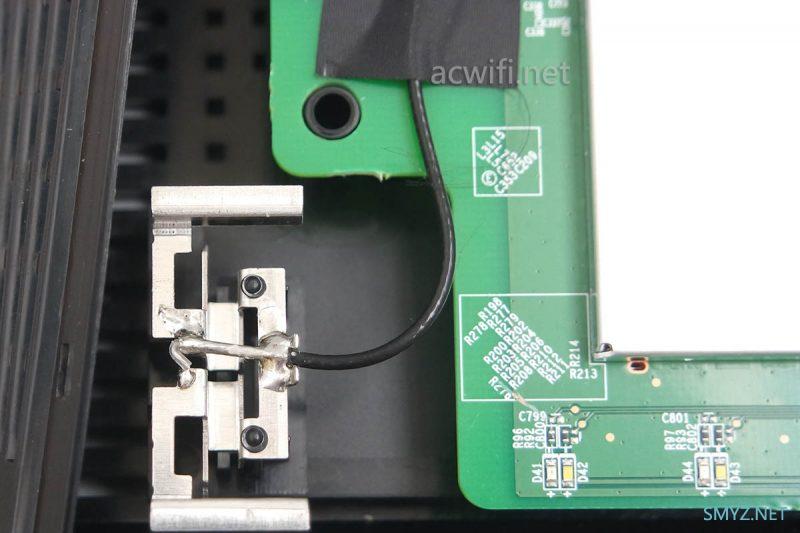

还有一根内置的5G天线，因为它的5G是4x4mimo，所以3根外置+1根内置。

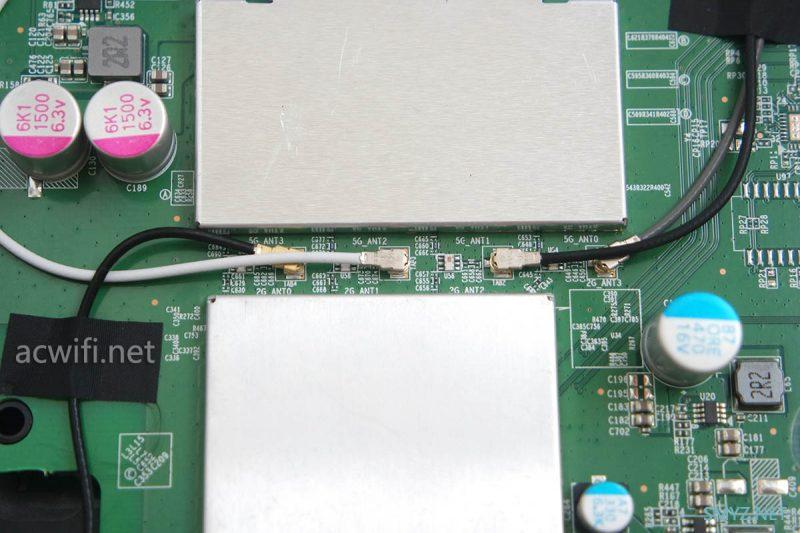

记下每根天线插座的位置，拆机后好做还原。如果让TP-LINK来做这一款，估计外面要放8根天线，能多则多。

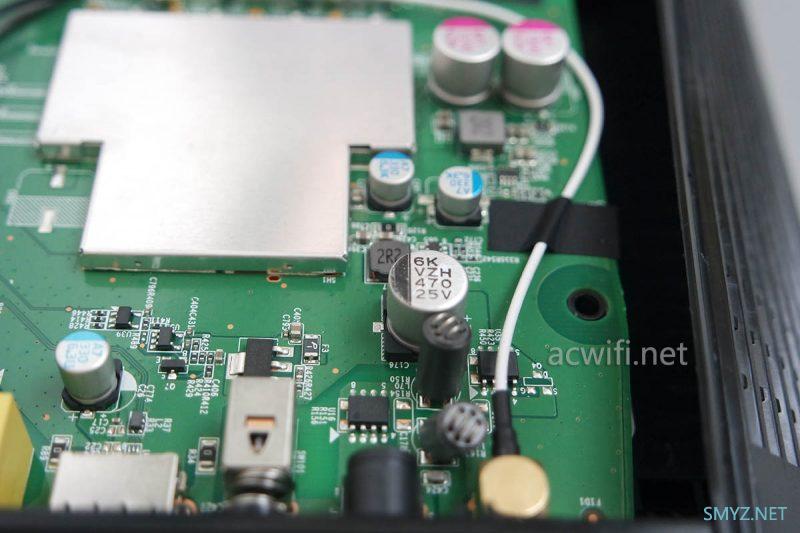

DC电路，用了25V电容，估计能直插其它19V的电源，如果DC头尺寸适合，我是说估计，请不要乱插，冒烟不要来骂我！

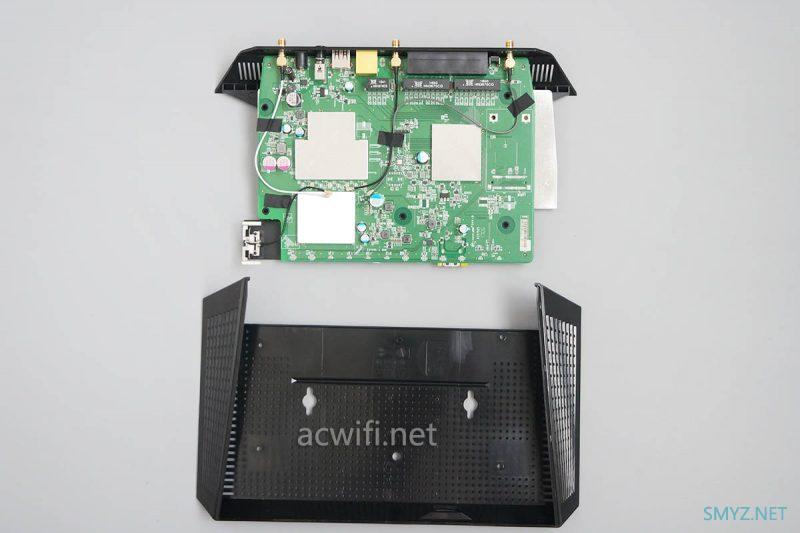

欲取出主板，研究了许久，才知道是从后方抽出来的。

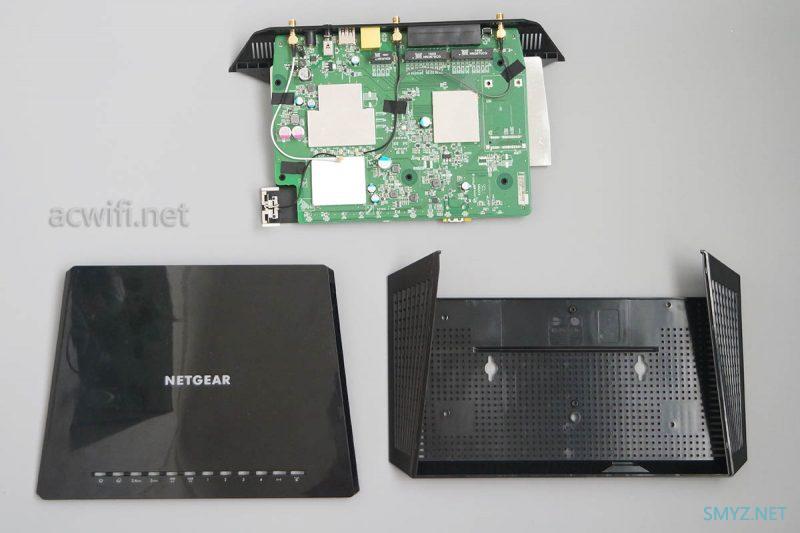

底壳，顶壳：

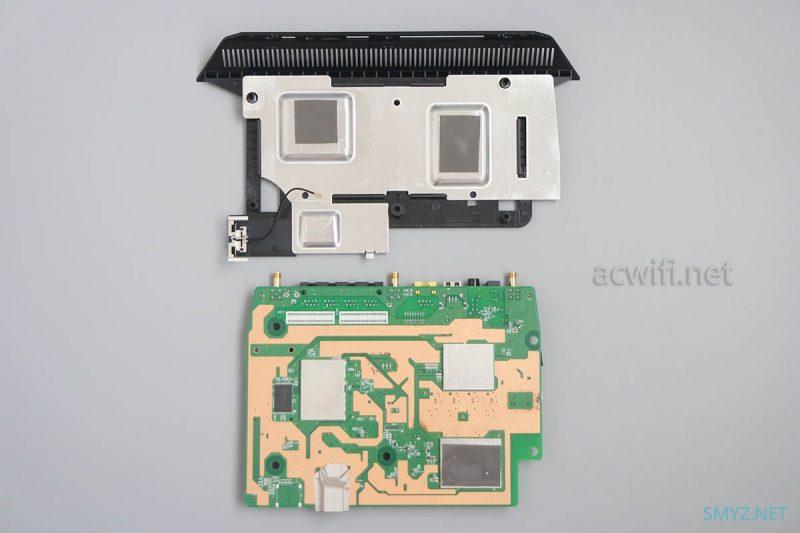

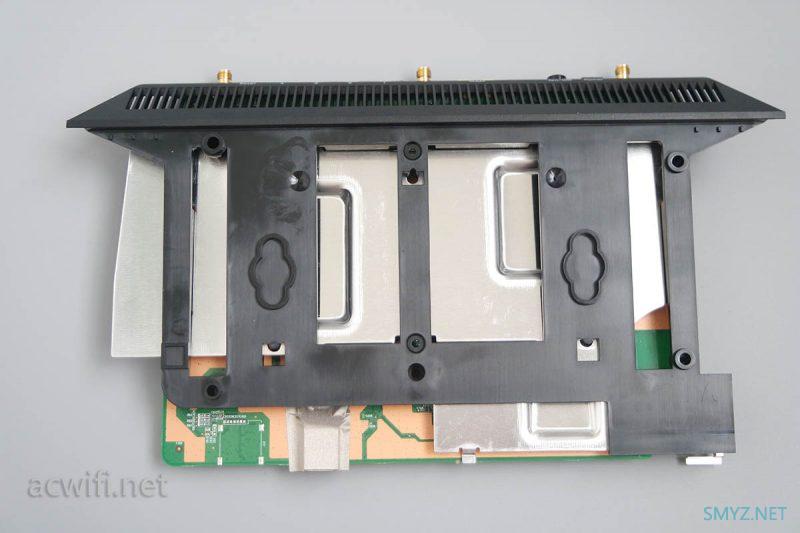

主板底部散热片：
散热片有三个凹槽，用三片导热硅胶垫粘连，比较紧。

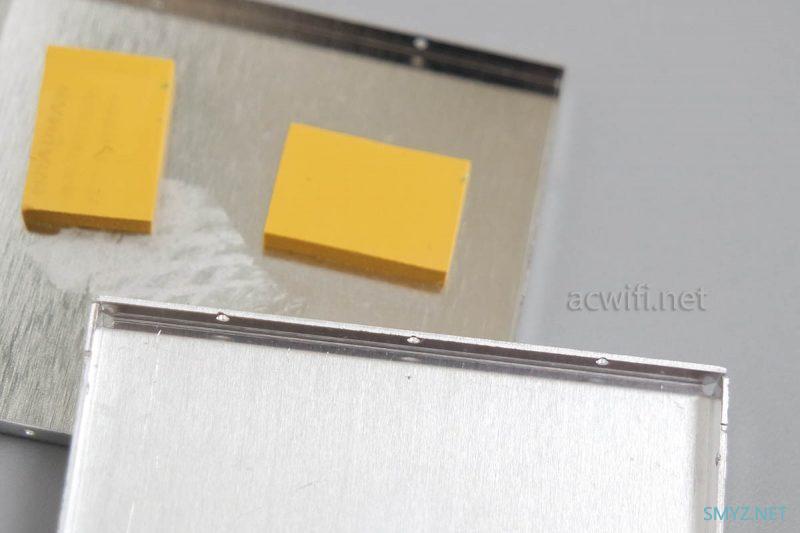

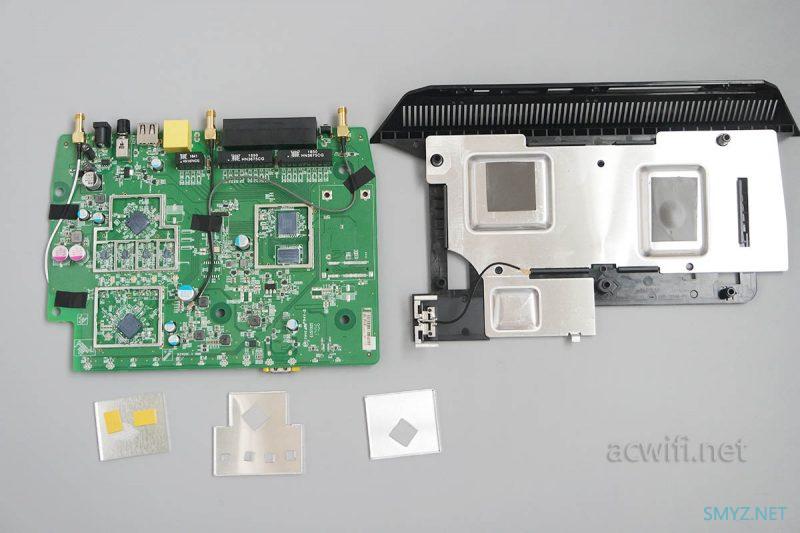

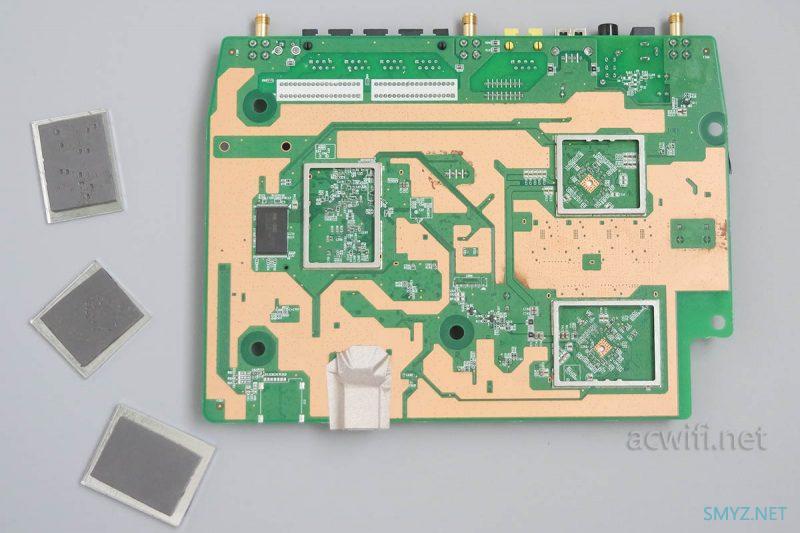

主板底部有三个屏蔽罩，分别是三个重要芯片的正下方，屏蔽罩里有一片较厚的导热硅胶垫：
MTK本来就不怎么热，网件把散热做得很足很到位，一点也不马虎，跟TP-LINK和水星这些相比就是。。。我懒得比！

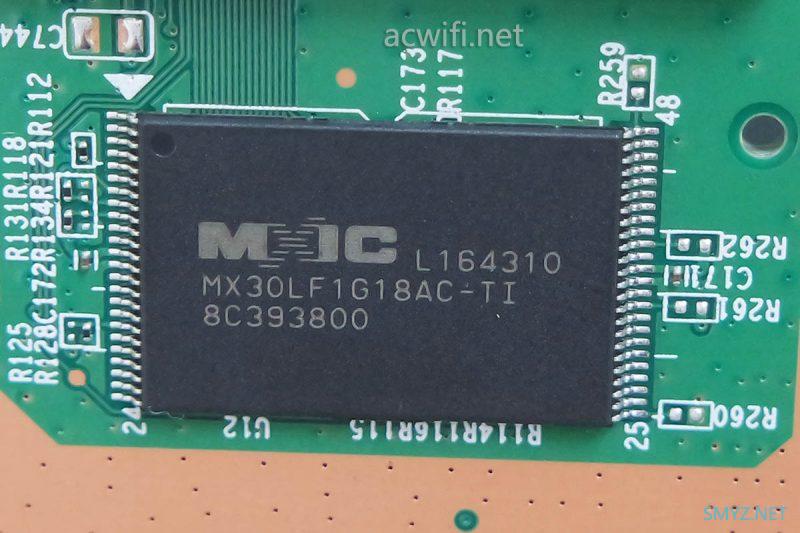

一颗闪存，型号是：MX30LF1G18AC-TI，容量128MB。

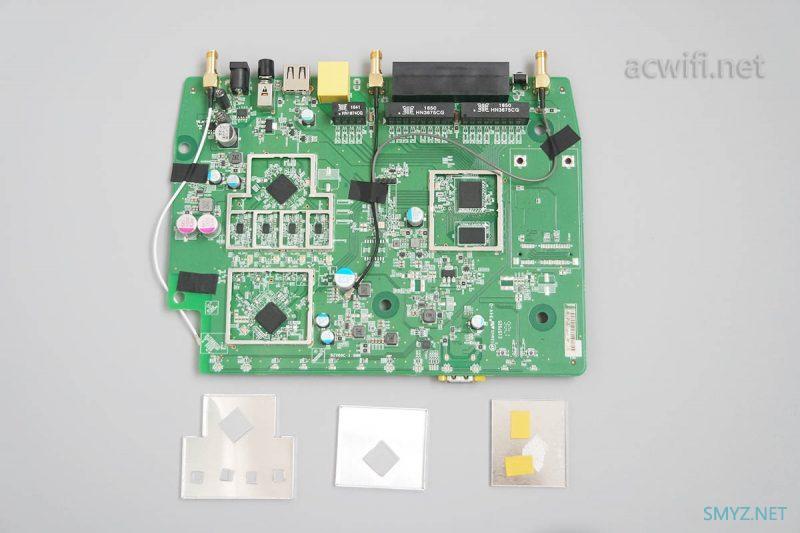

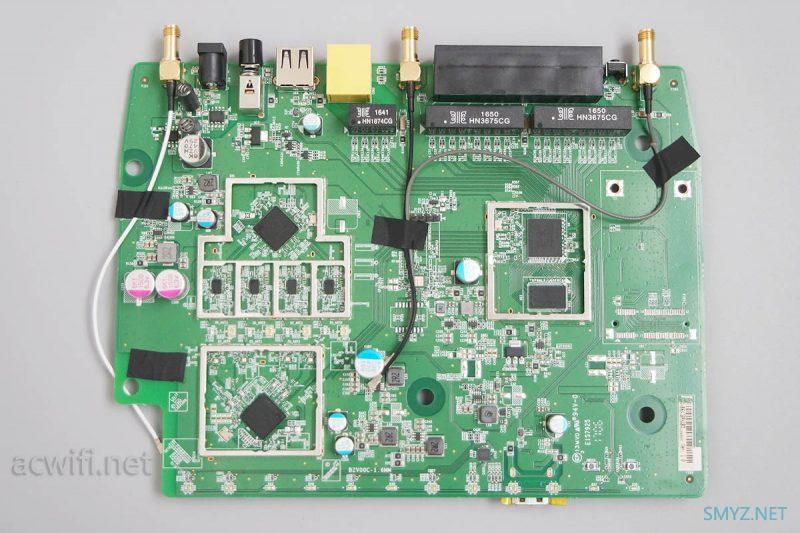

拆开主板正面上的三块屏蔽罩
（每颗芯片上我涂了点硅脂，让字迹显白，不然看不清）
否则黑麻麻的一片：

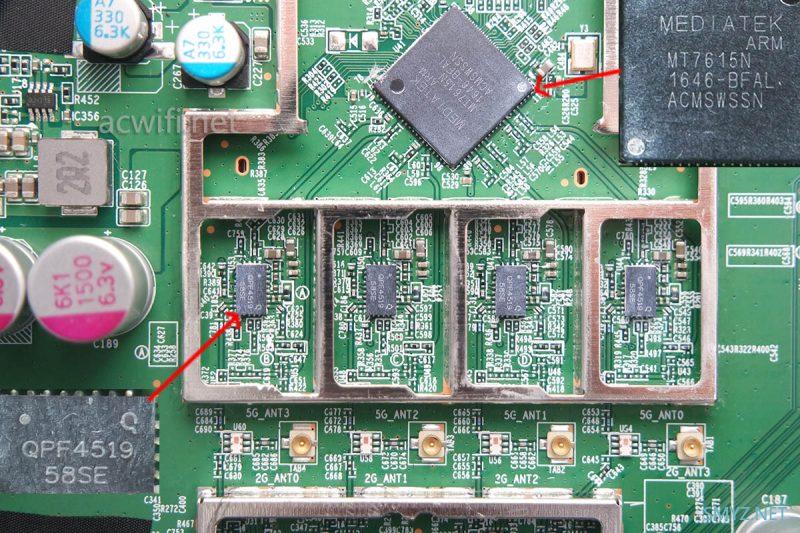

先看5G芯片，MT7615N，带四路功放，芯片型号是QPF4519，左边是无线芯片和FEM芯片的供电。
QPF4519，在神机斐讯K2P上也有用，还有网件R7000P、R8000P等。它的说明：
The QPF4519 integrates a 5 GHz power amplifier (PA),single pole two throw switch (SP2T) and bypassable low noise amplifier (LNA) into a single device.
集成了PA和LNA
QPF4519的参数：
5150 – 5925 MHz
POUT = +23dBm MCS9 VHT80 -35dB dynamic EVM
POUT = +24.5dBm MCS7 HT20/40 -30dB dynamic EVM
POUT = +25dBm MCS0 HT20 spectral mask compliance
160MHz bandwidth and MCS11 capable
Optimized for +5 V operation
32 dB Tx gain
在256-QAM和80频宽下，功率+23dBm=200mW。实测R6800的5G信号是很强的。

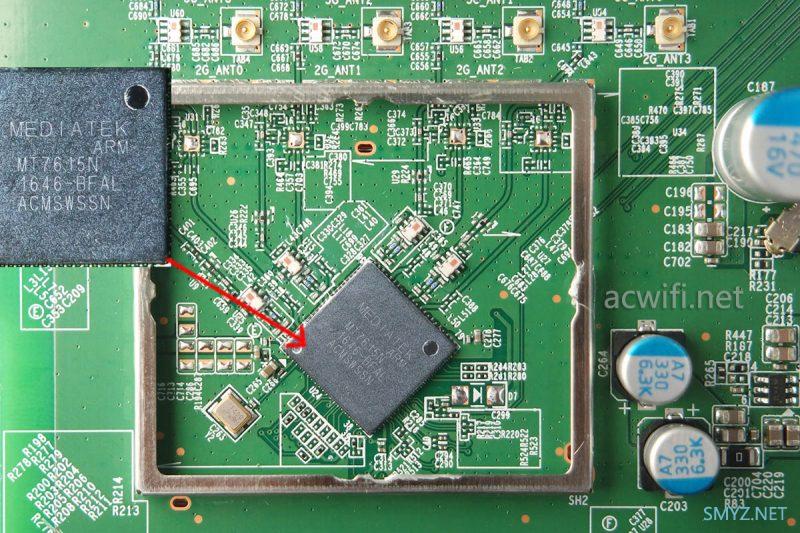

2.4G芯片也是MT7615N，但没有外置功放，不过MT715N本身集成的PA和LNA也不弱。

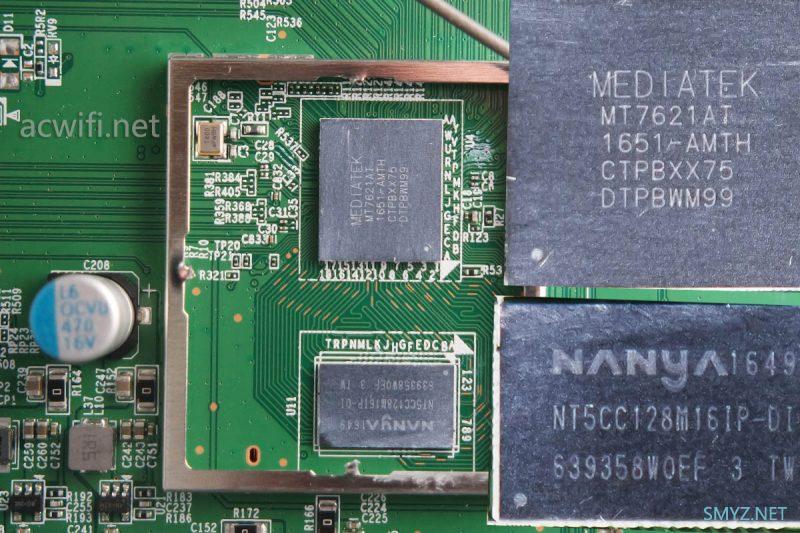

CPU和内存：MT7621AT，双核880MHz，NT5CC128M16IP-DI，容量256MB。
无线芯片上方的金属屏蔽罩有点厚：
做工和用料比华硕ACRH17明显要好嘛。
安装复位，还能开机：
可能因为之前一直卖得价格太低，这种物料成本太高，赚不到钱，所以网件把R6800停产了，而R6850是舍去了一颗MT7615N芯片，用了只支持2x2mimo的2.4G芯片MT7603EN代替了，CPU和5G芯片不变，但不清楚QPF4519还有没有，不管有没有，我觉得R6850不值得买，也不便宜。
而网件R6900V2的硬件才是跟R6800一样的，第三方固件通刷。京东没卖，天猫才有卖
连续三天拆了三台5G 1733Mbps的无线路由器，均支持MU-MIMO，有人喜欢高通，有人不喜欢MTK。咸鱼青菜，各有各爱！
我说R6800是MTK的代表作，是因为：
R6800刷第三方固件可以支持160MHz，让廉价的intel9260这种2x2mimo的无线网卡达到800Mb的无线吞吐量。
MT7615N+QPF4519能让5G有很强的无线信号。
有稳定的供电设计和完善的散热系统，让5G稳定持续输出。
有人说网件R7800在160MHz频宽下，5G速率能达到3.4Gbps，理论是这样计算的没有错。实际上呢？我用R6800开160M频宽无线桥接R7800开160M频宽然后都设置36信道，但中继不成功。要设置80MHz频宽才能中继上。所以我得不出结果。
本篇完
