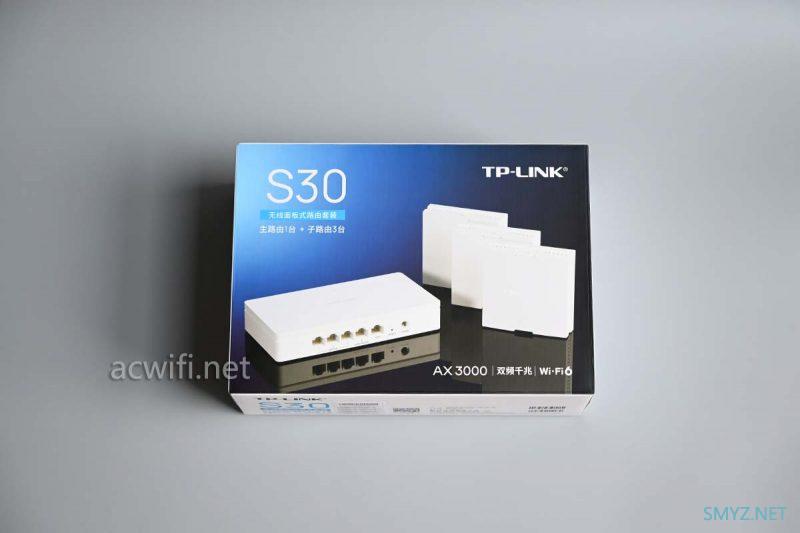

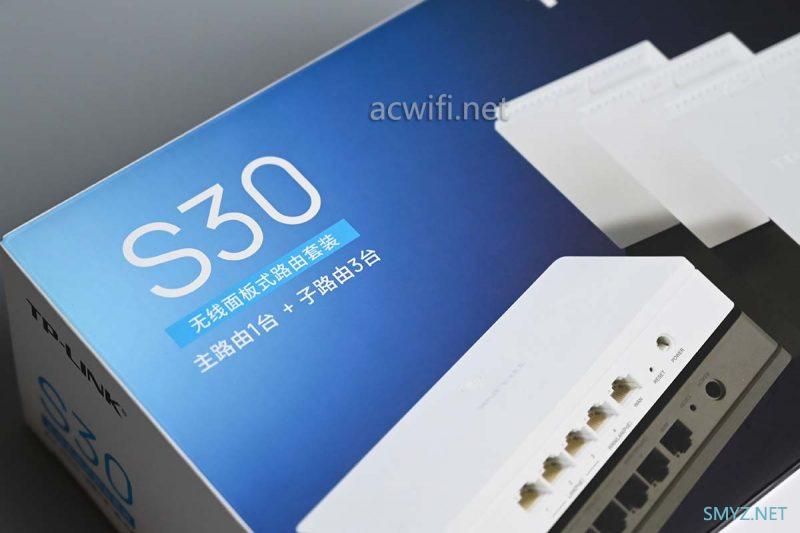

S30套装的外包装如下：
S30套装里面包含了一台五口的主路由（R405GP-AC）和三台子路由（XDR3000S-PoE）。

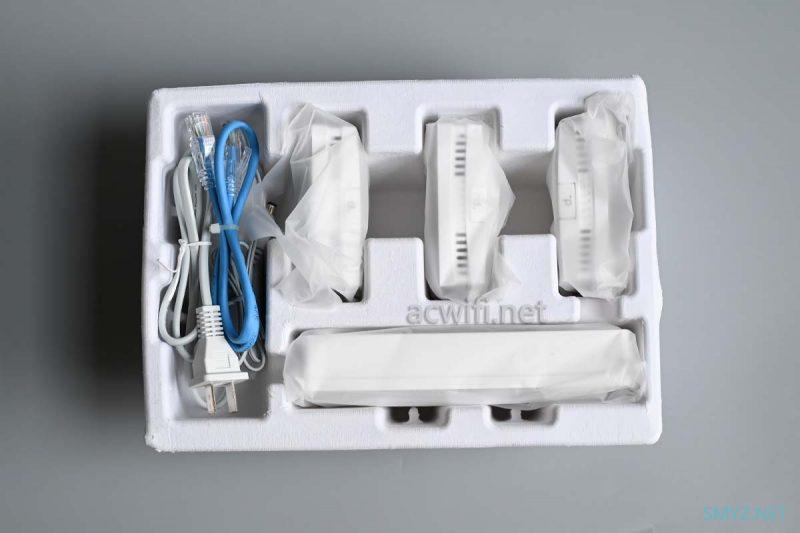

内包装：

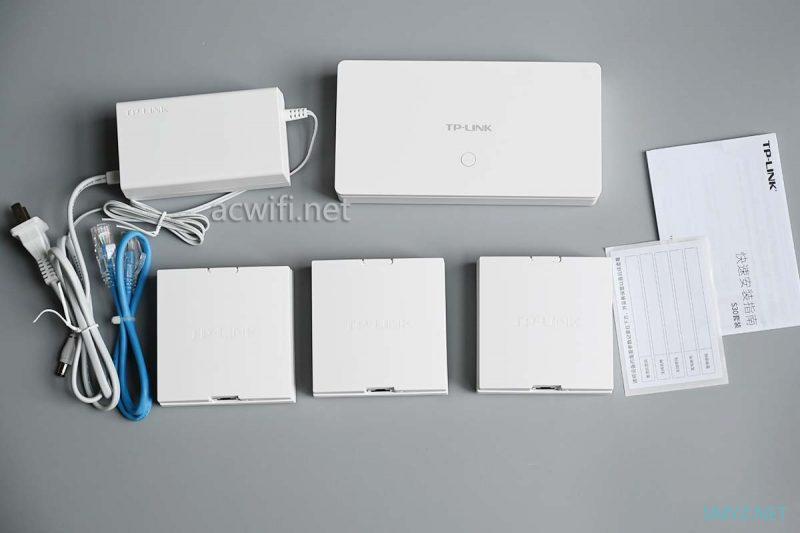

机身和配件：

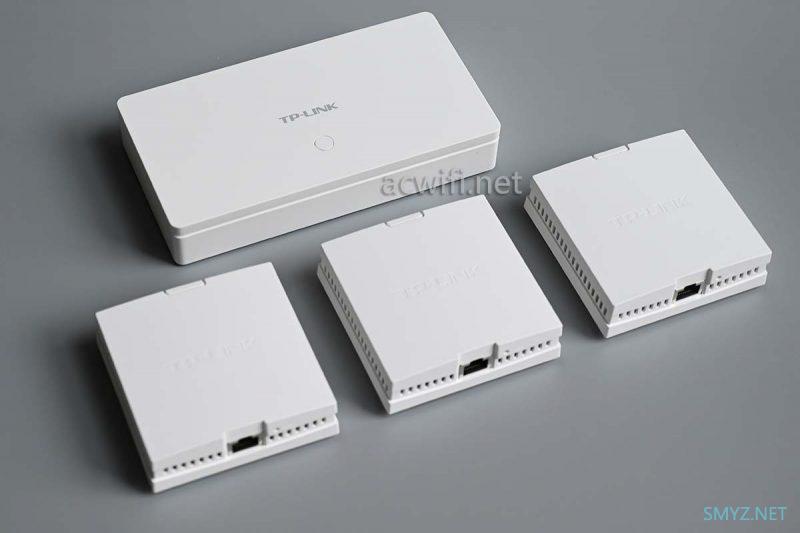

一台主机和三台子路由，也可以叫做一台AC、路由PoE一体机和三台86面板AP，本来就是。

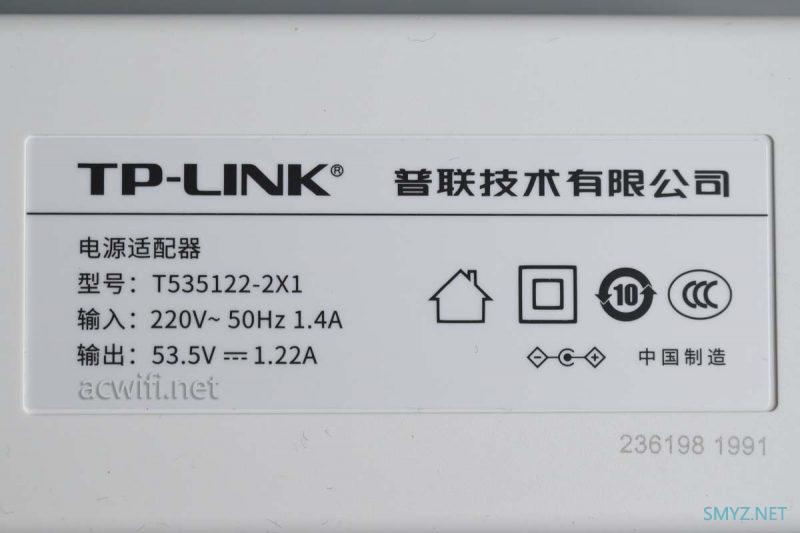

电源输出规格是53.5V/1.22A，额定输出功率65W。实测空口待机功率为1.9W，插一个WAN口时待机功率为2.3W，接一个AP时功率7.2W，插3个AP时的功率为16.2W。
先拆主路由吧：

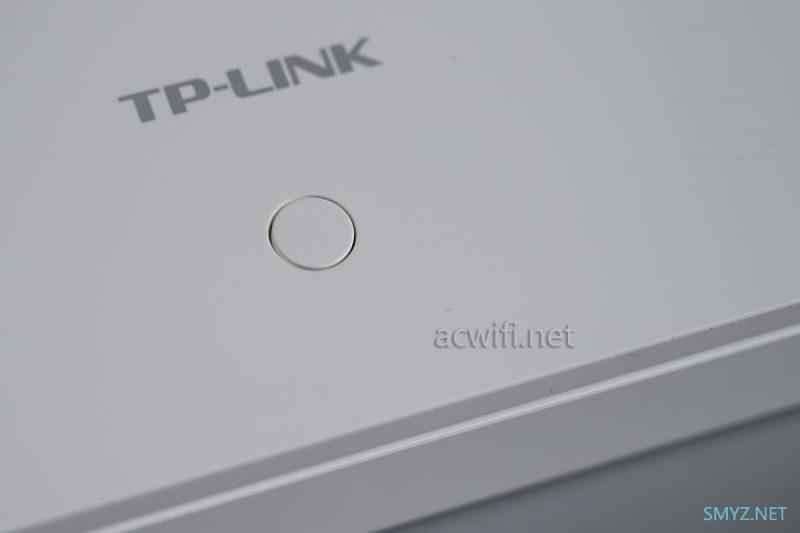

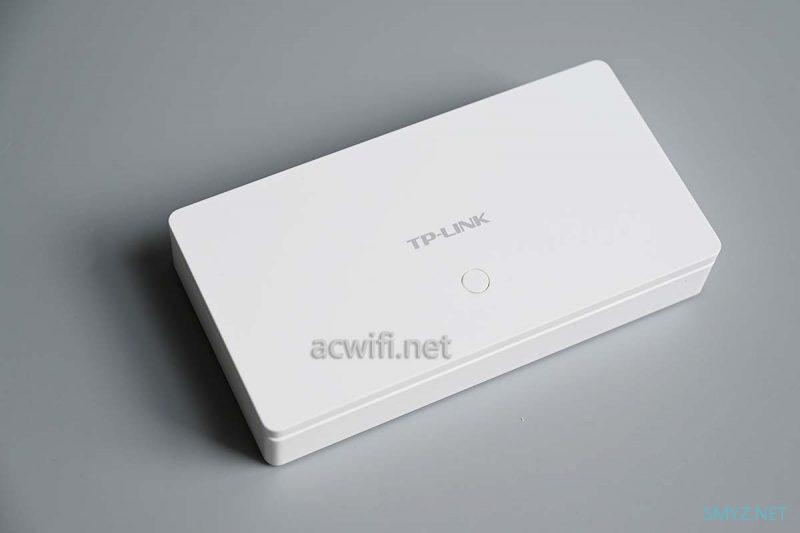

机身顶部有易展按键：

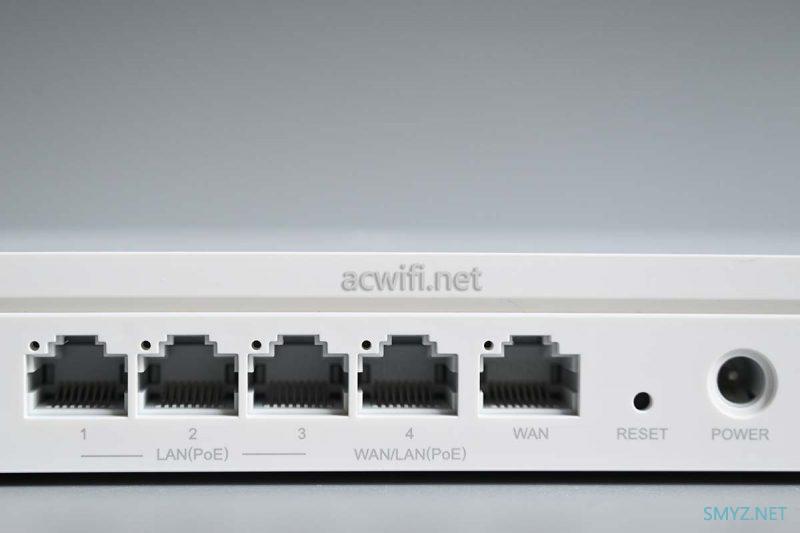

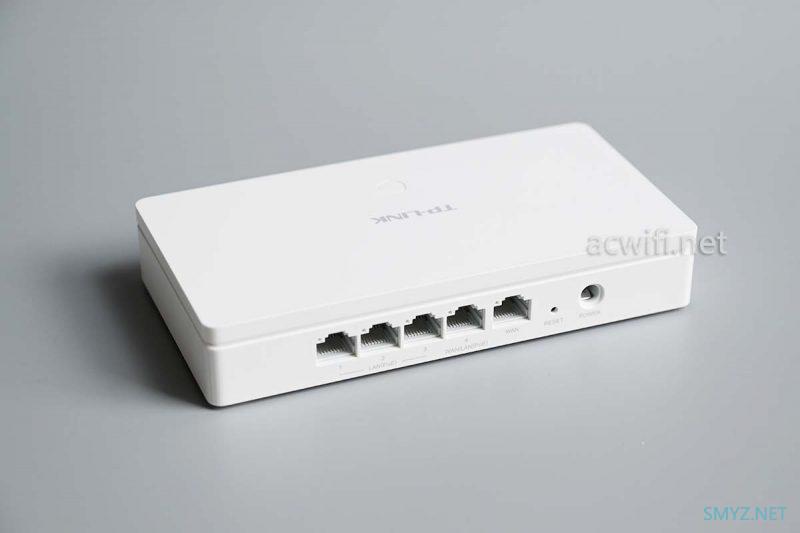

机身背面接口：
一共五个千兆网口，四个PoE口，支持双WAN：

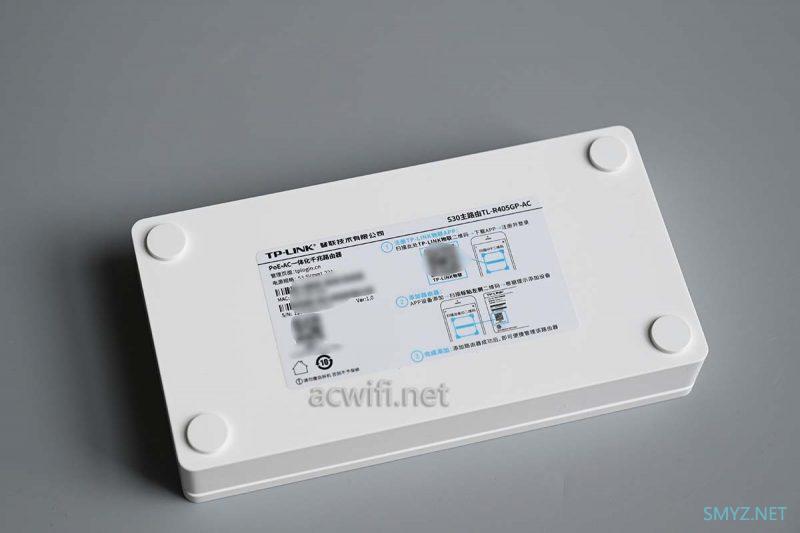

主机的底部：

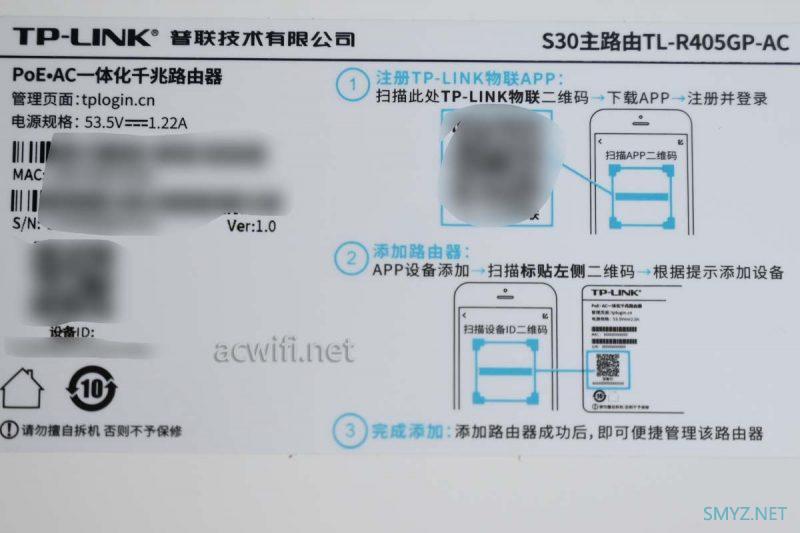

标签内容：S30主路由TL-R405GP-AC

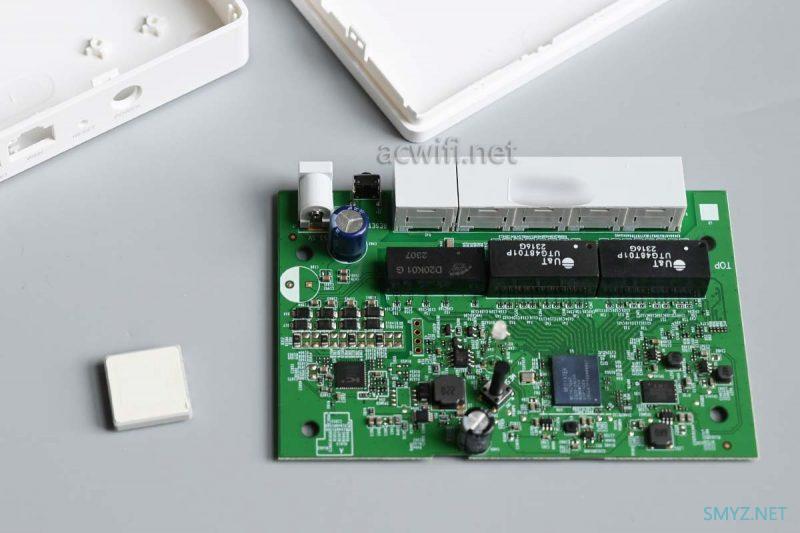

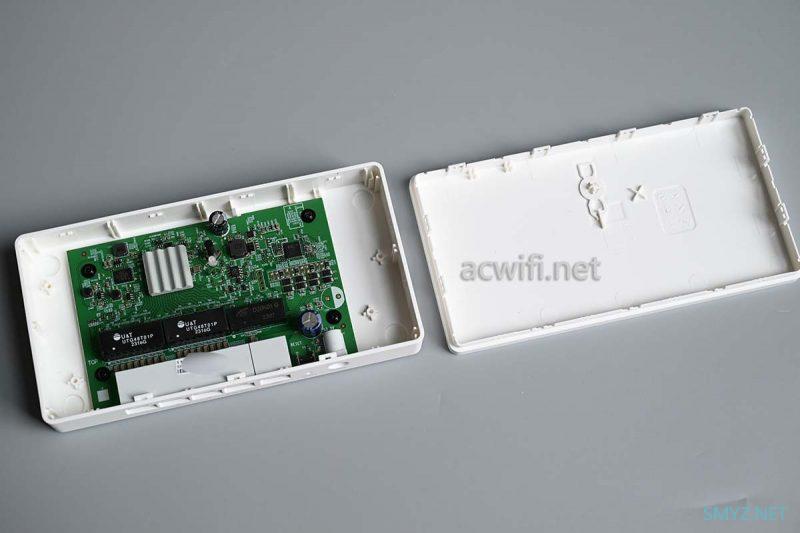

拆外壳：

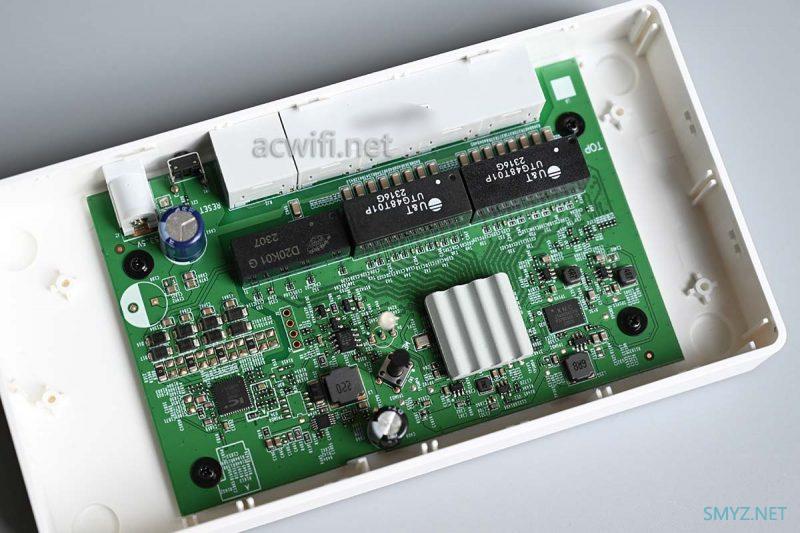

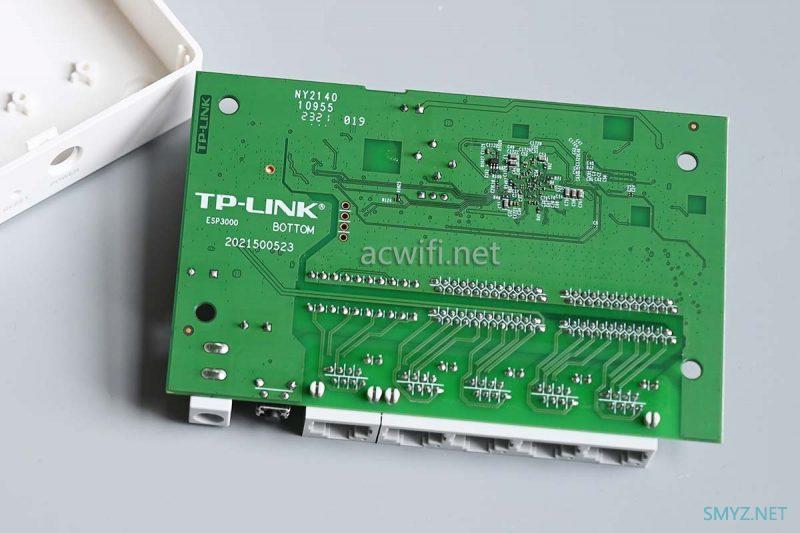

取出主板并翻转背面：

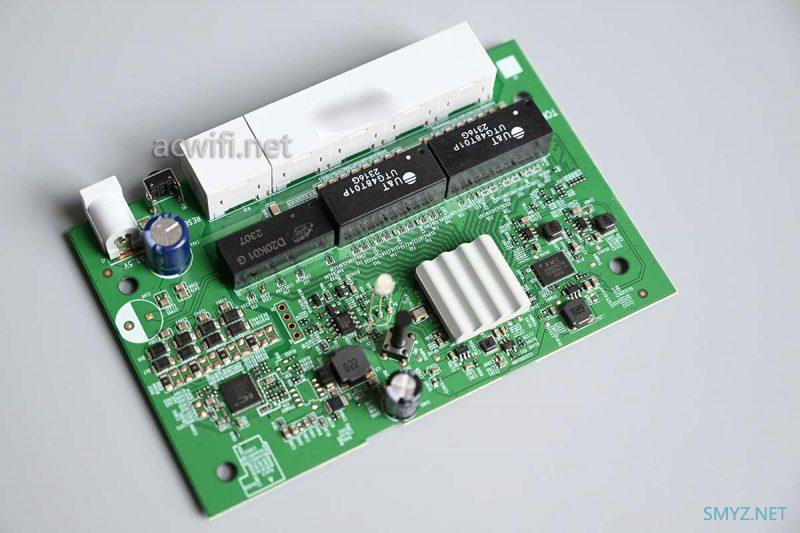

回到主板正面：
取下CPU上的碳硅陶瓷散热片：

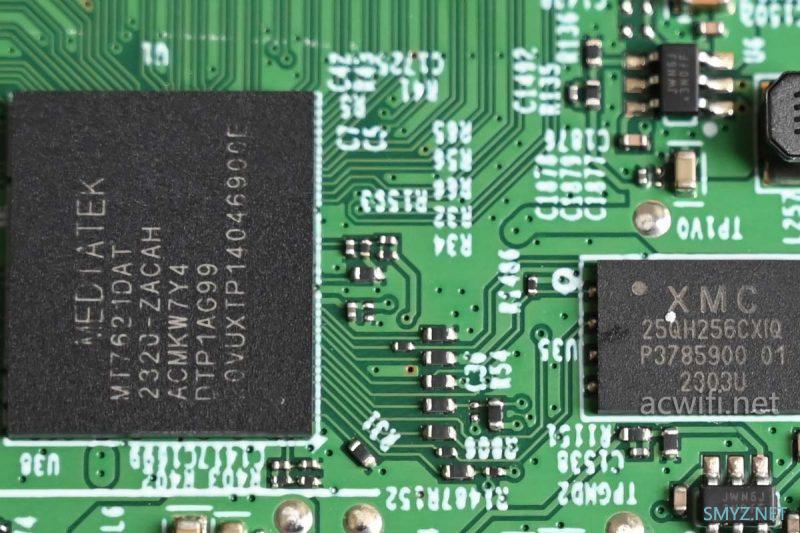

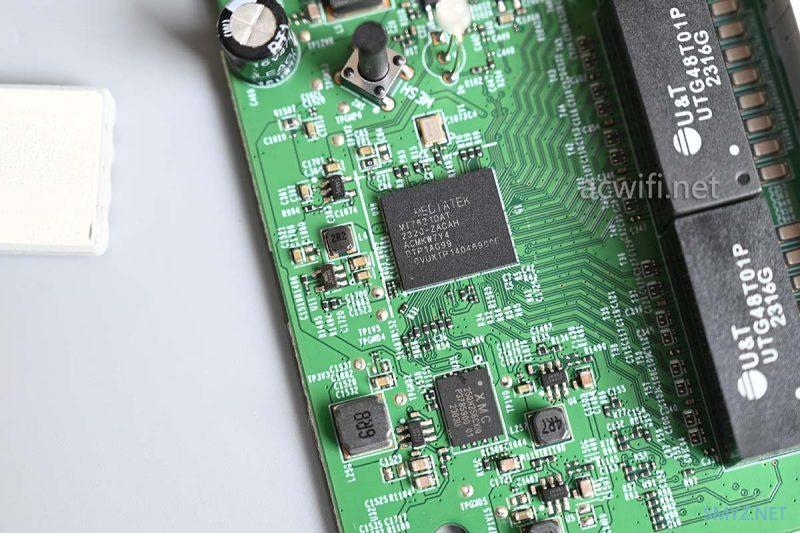

S30套装主机R405GP-AC的CPU型号是MT7621DAT，双核880MHz，集成了128MB内存，旁边的闪存芯片XM25QH256CXIQ，容量32MB：

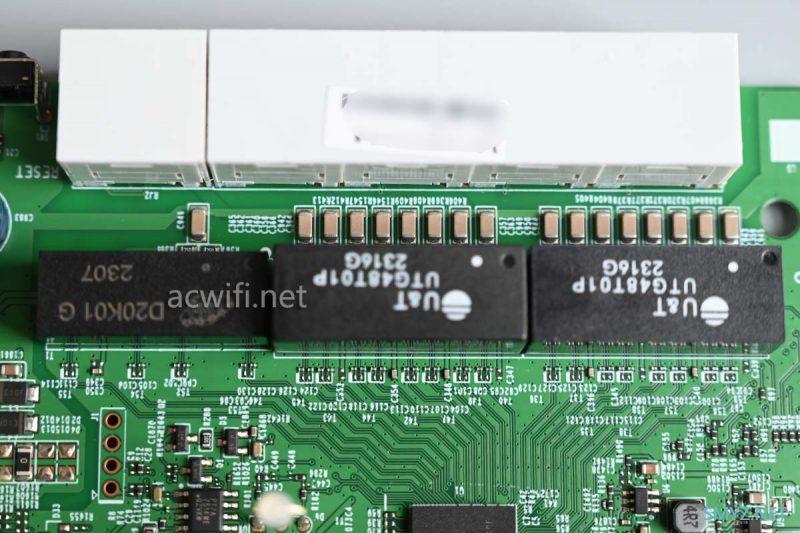

CPU还集成了五口千兆，所以网口全连去了CPU：

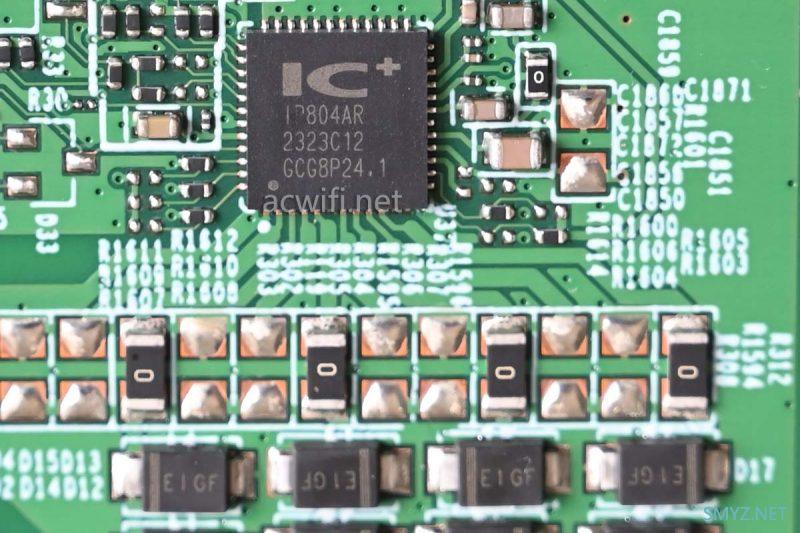

PSE IC芯片是IP804AR，负责PoE供电。
芯片不多，就不做汇总图啦：
接着拆子路由。三台子路由是一样的，随机抽一台出来拆。
采用无痕胶粘贴安装的方式，这种粘贴的方式，我最早见于华为H6产品。

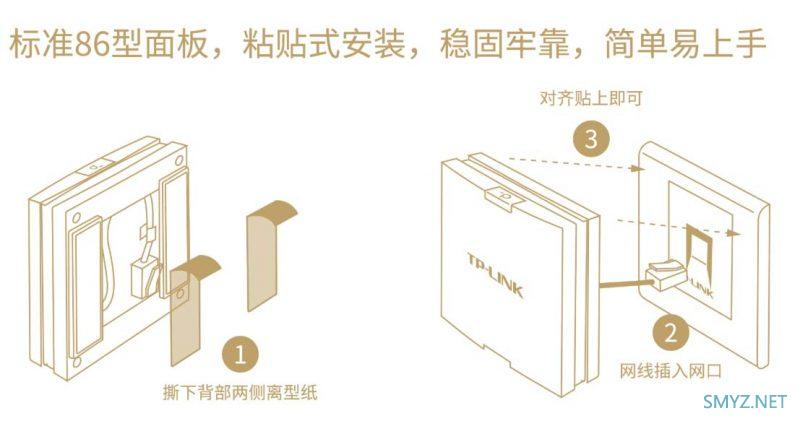

安装示意图：

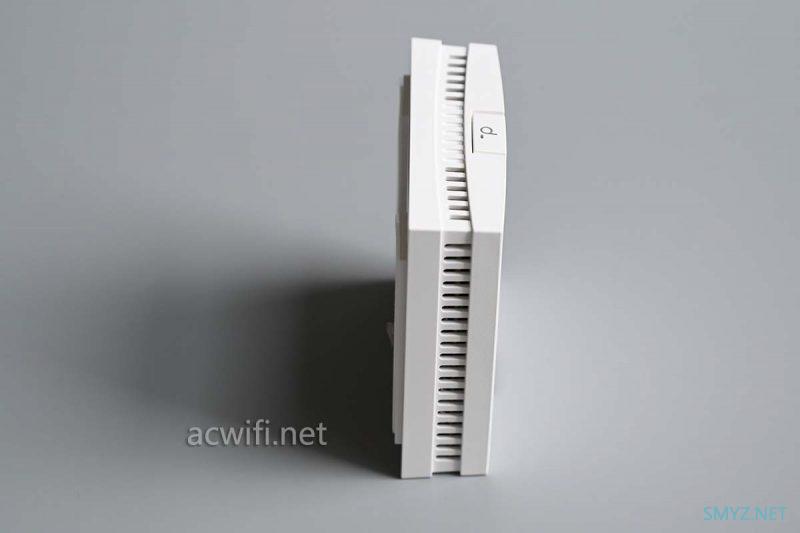

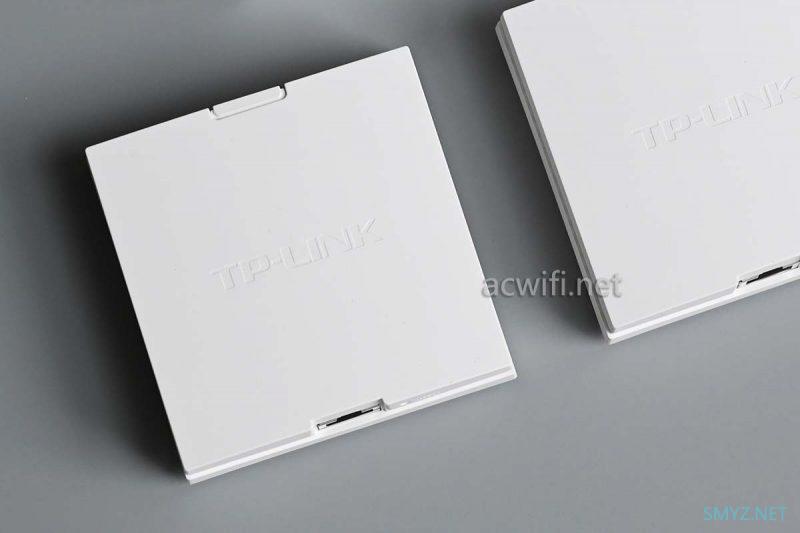

子路由器XDR3000S的厚度会比86面板AP要薄：
也没有可拆式的面板盖，没有FAT/FIT模式切换键，输出口旁边有个RESET键。
虽然它没有胖/瘦模式切换键，但也不影响它可以支持FIT模式，后面再详细说说。

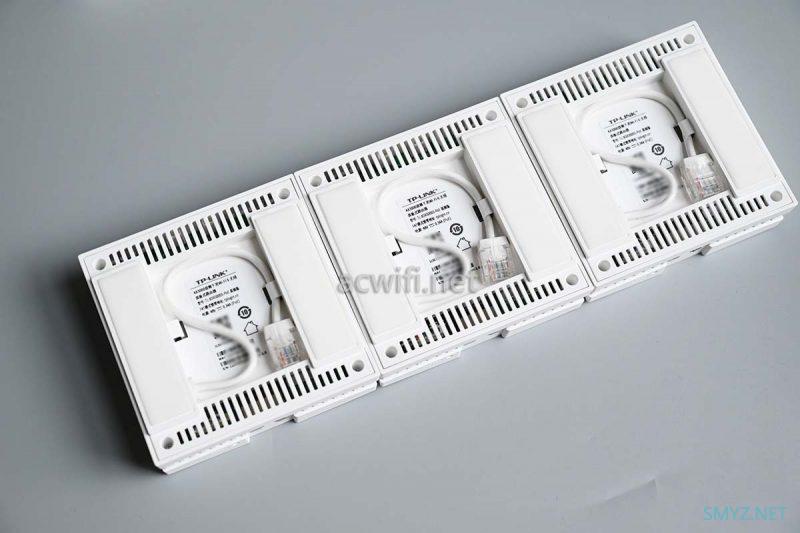

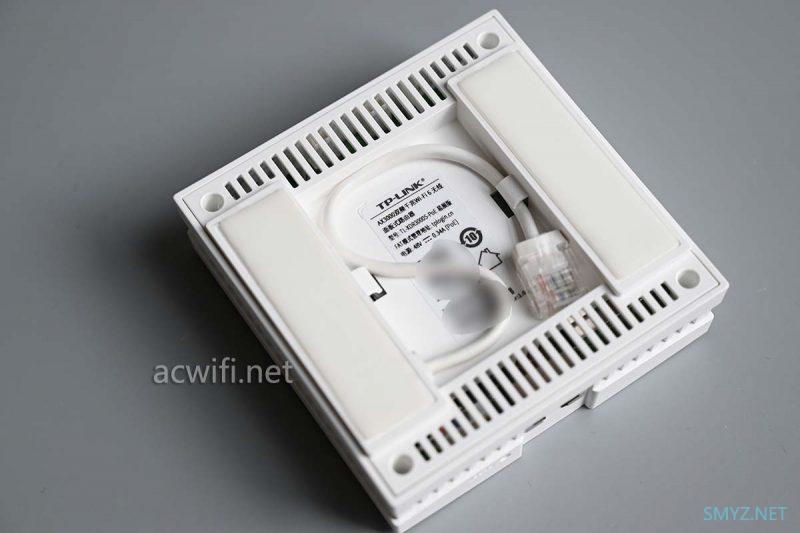

除了四周有散热孔，背面也有两排散热孔：

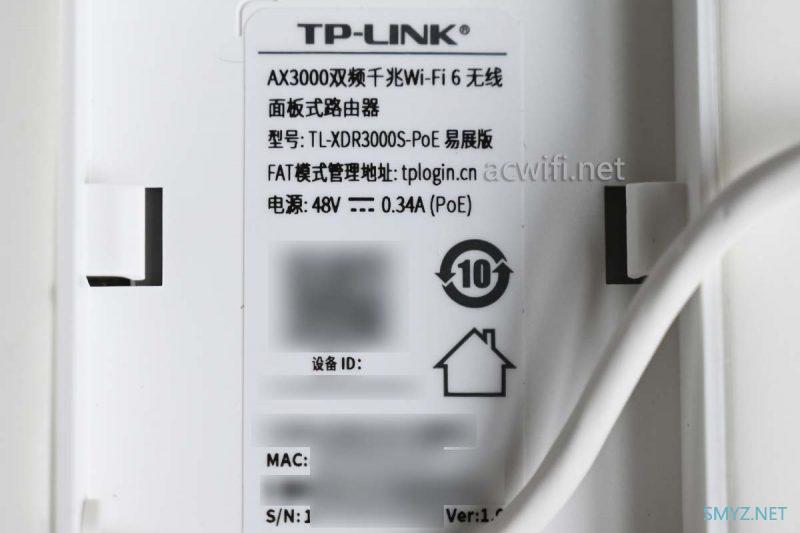

标签内容：型号TL-XDR3000S-PoE 易展版：

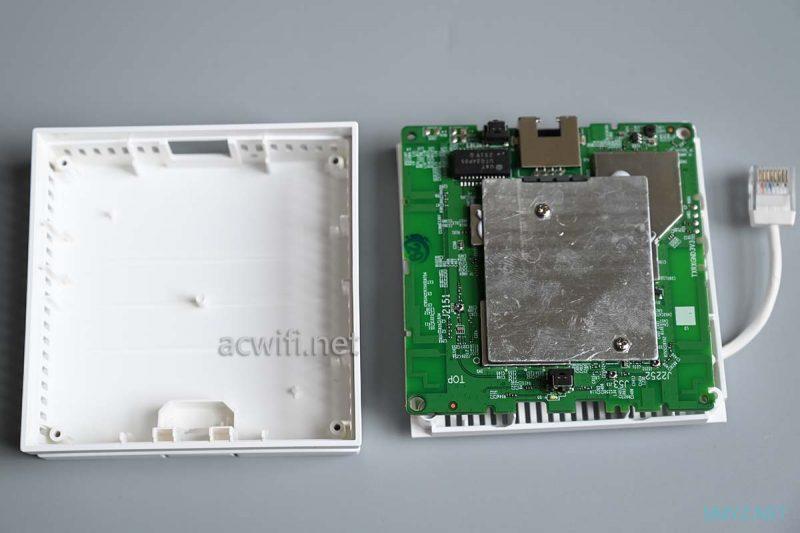

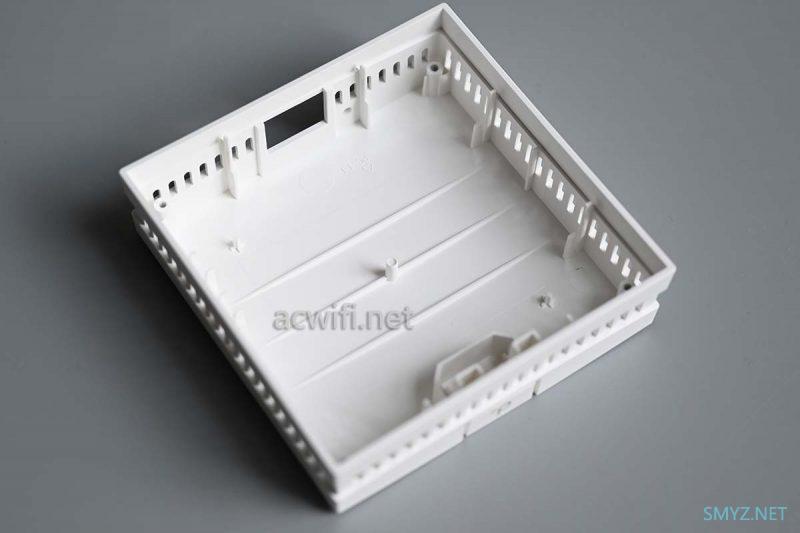

拆开外壳：

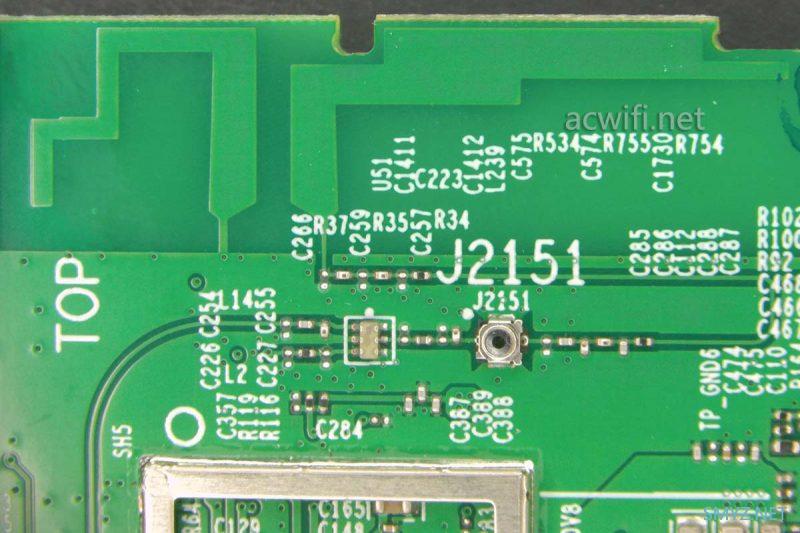

天线印在主板上：

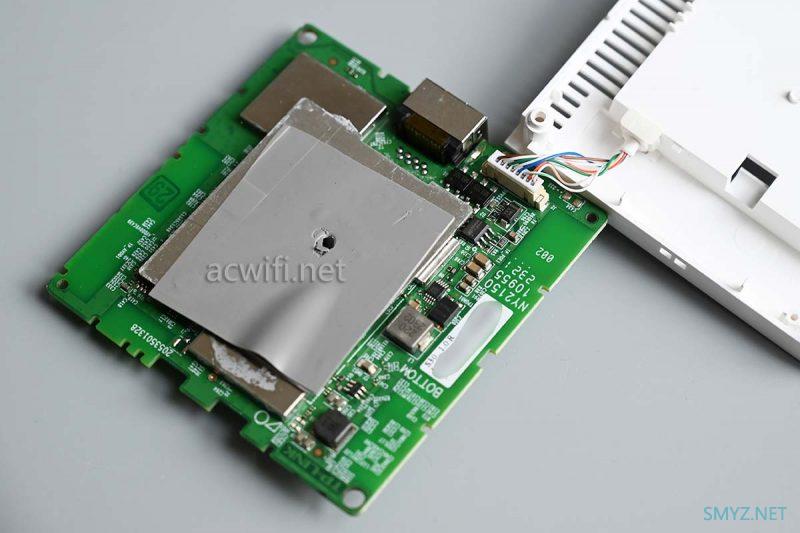

把主板翻转过来：

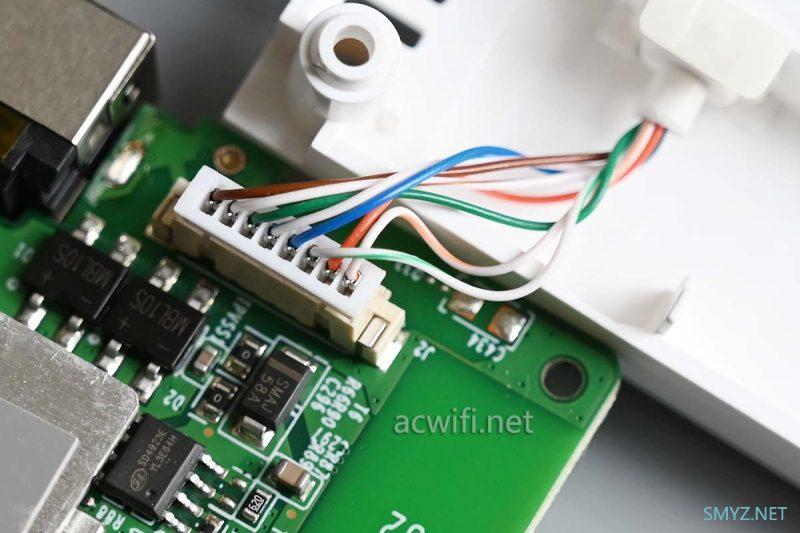

网口连接线：

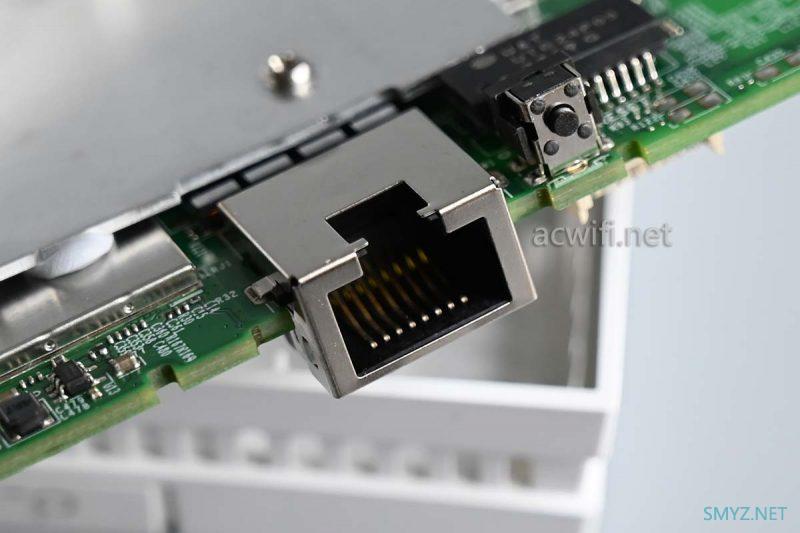

网口卡入主板里显得薄：
这是主板背面：

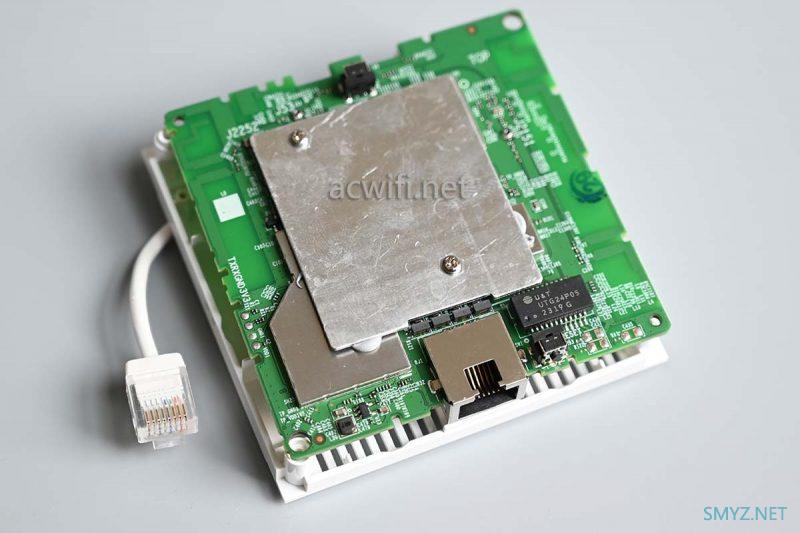

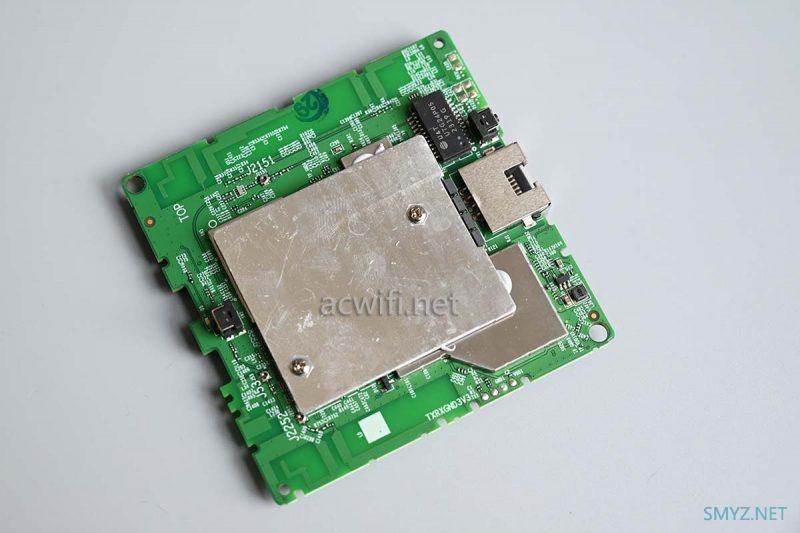

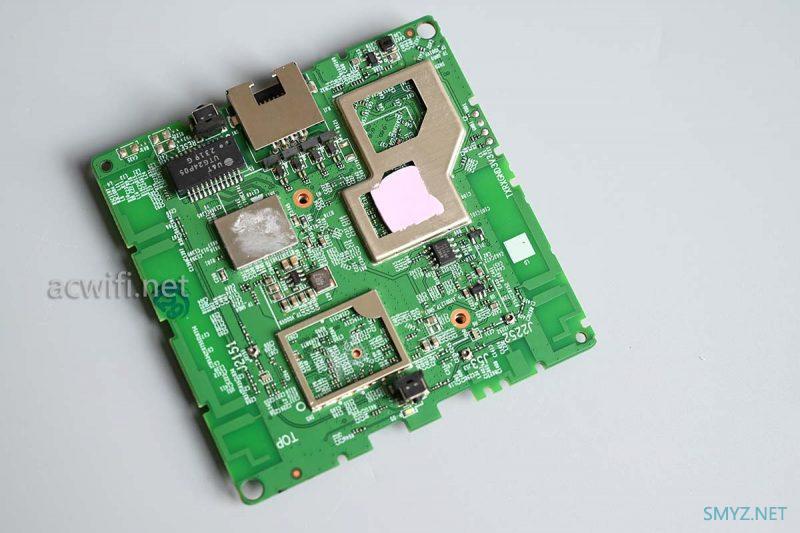

主板正面：

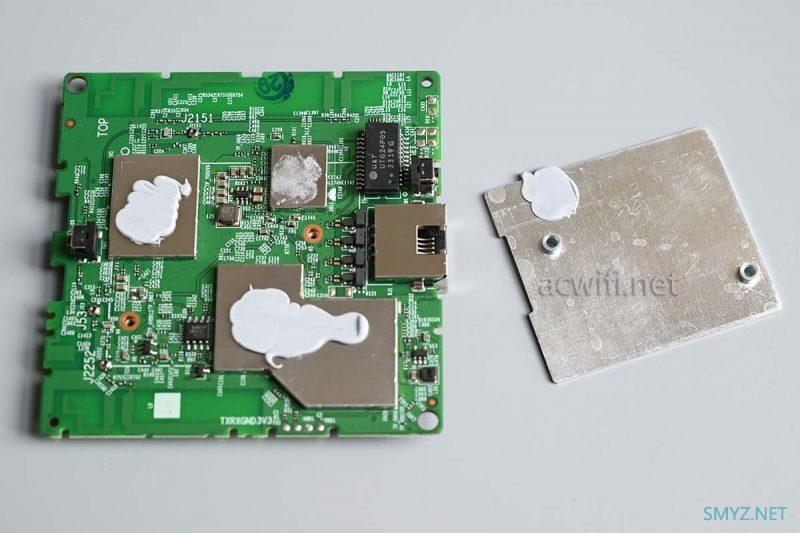

拧出2颗固定螺丝，取下铝板：
撬开屏蔽罩：
最小的那片，我撬不开，我猜里面也是空的：

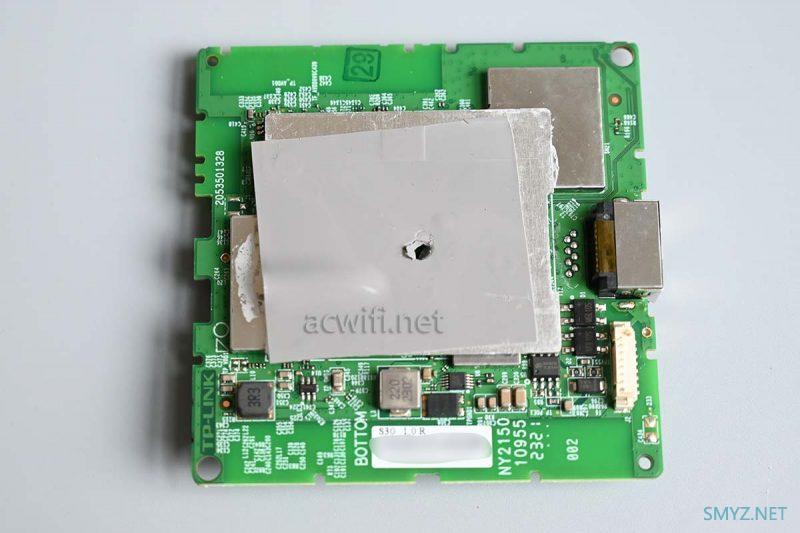

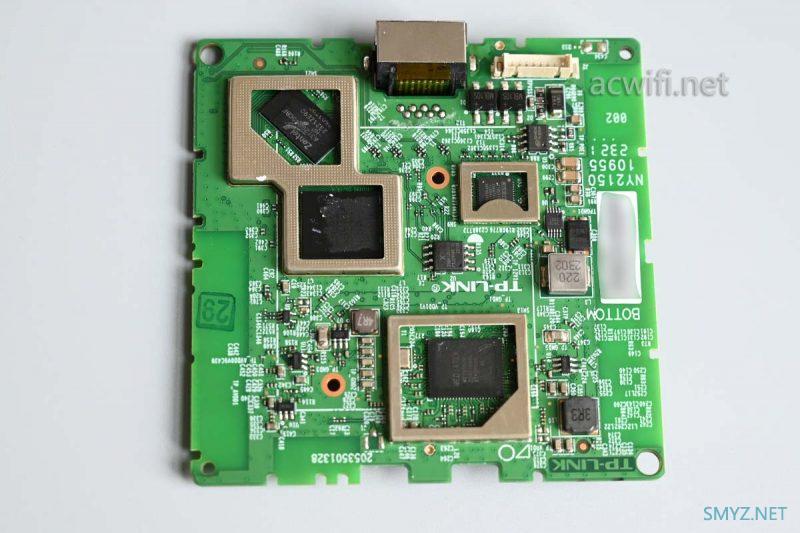

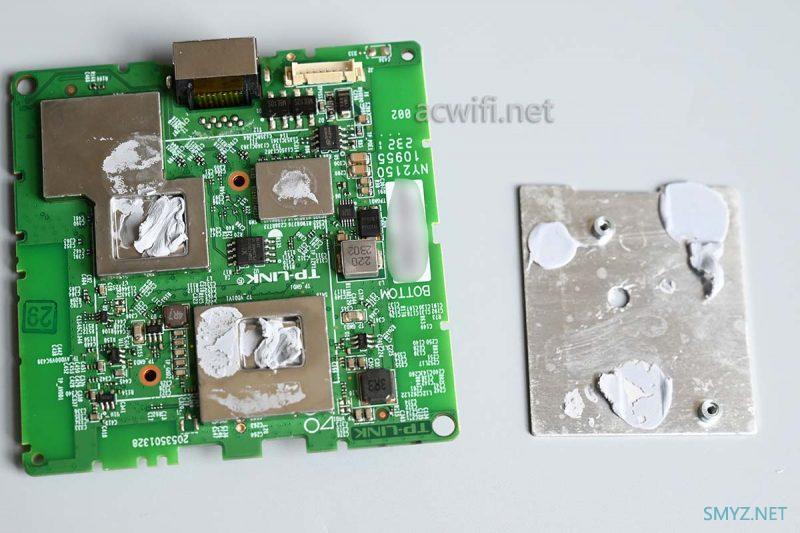

翻转背面，取下铝板：

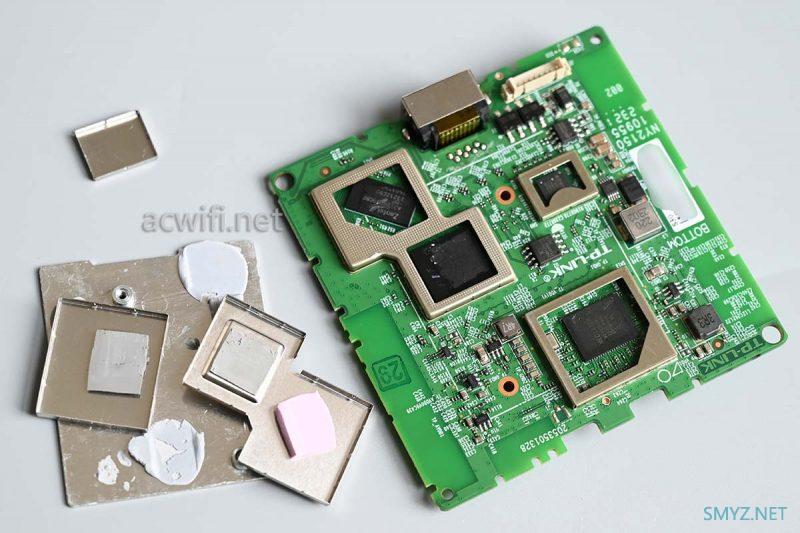

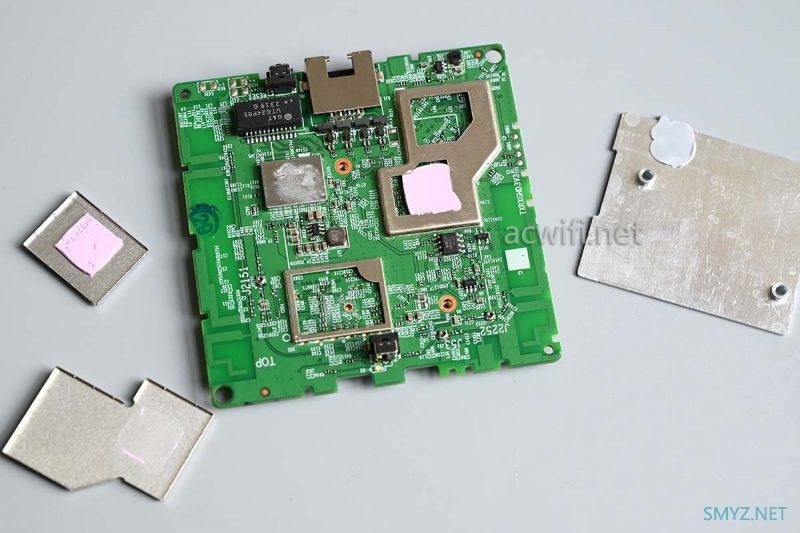

撬开三片屏蔽罩：

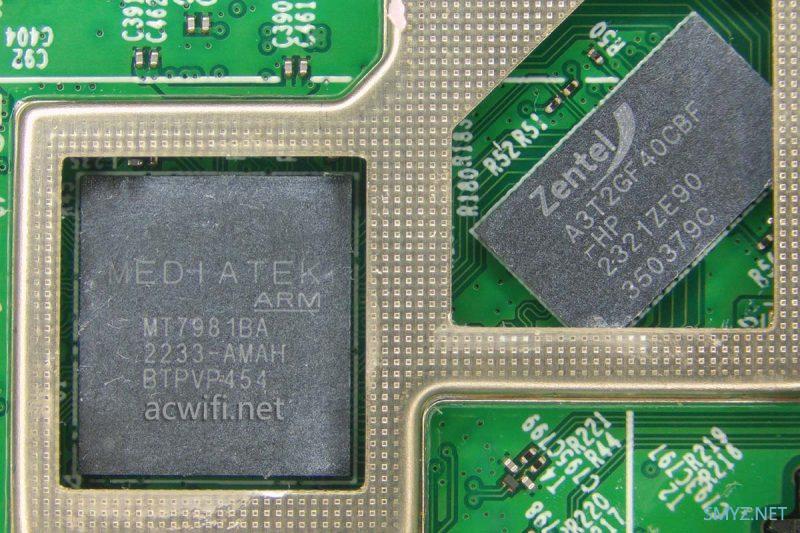

XDR3000S的CPU是MT7981B，双核1.3GHz，集成了双频无线“MAC”和“BB”z频宽，支持802.11ax，2.4G在2x2MIMO和40MH、1024-QAM下，最高无线速率574Mbps，；5G在2x2MIMO和160MHz频宽、1024-QAM下的最高速率为2402Mbps；2.4G和5G的无线带机量总和为256；MT7981B集成了一个1G PHY。
CPU旁边的内存芯片A3T2GF40CBF-HP，容量256MB。

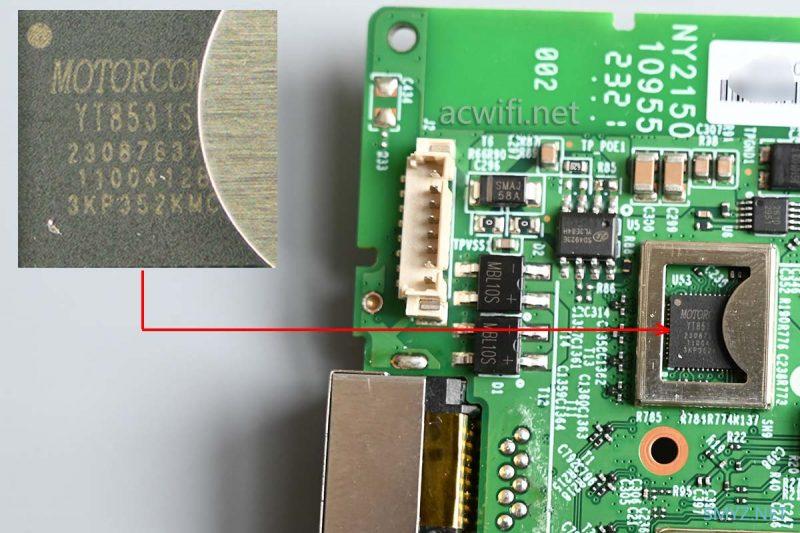

由于CPU集成了一个1G PHY，再外接一颗1G PHY芯片就够了：YT8531SC。

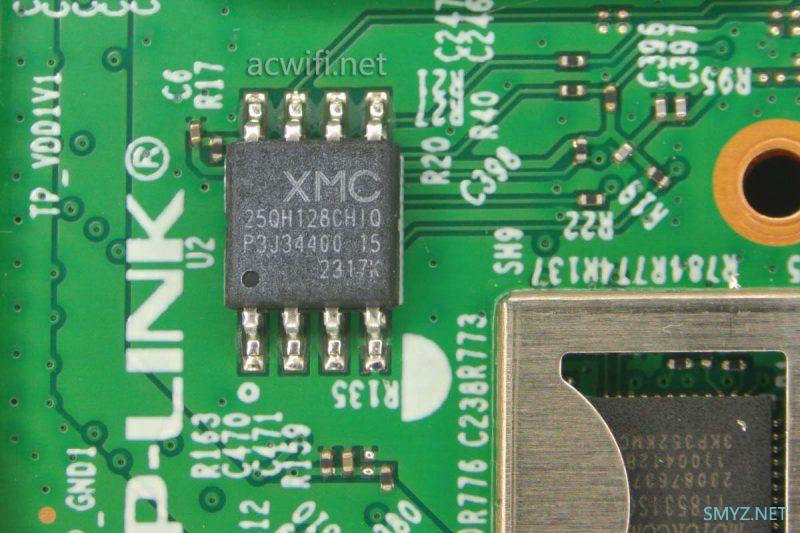

闪存型号：XM25QH128CHIQ，容量16MB：
双频无线射频芯片是这颗MT7976CN，2.4G支持2T2R，5G支持3T3R，且集成了FEM：

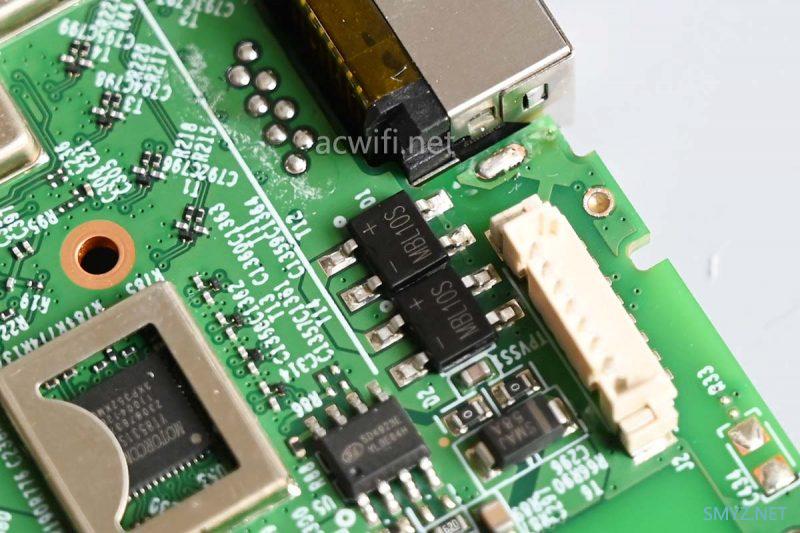

网口旁边的电路：

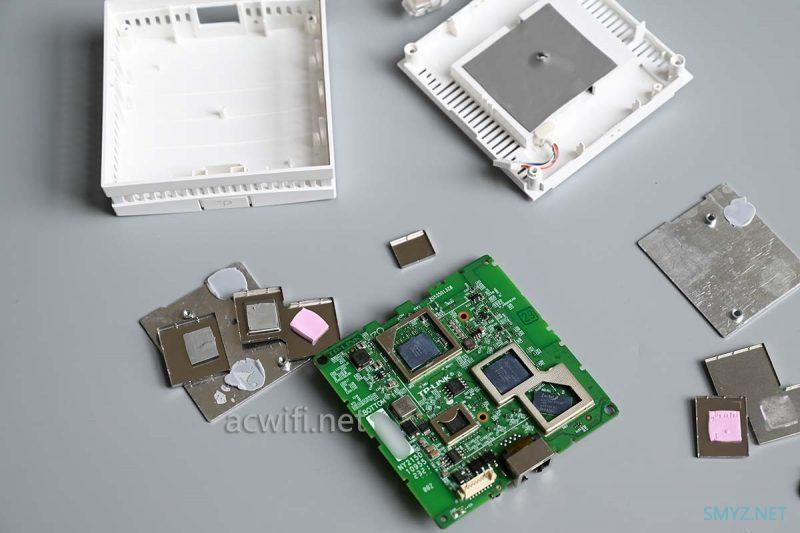

拆完：

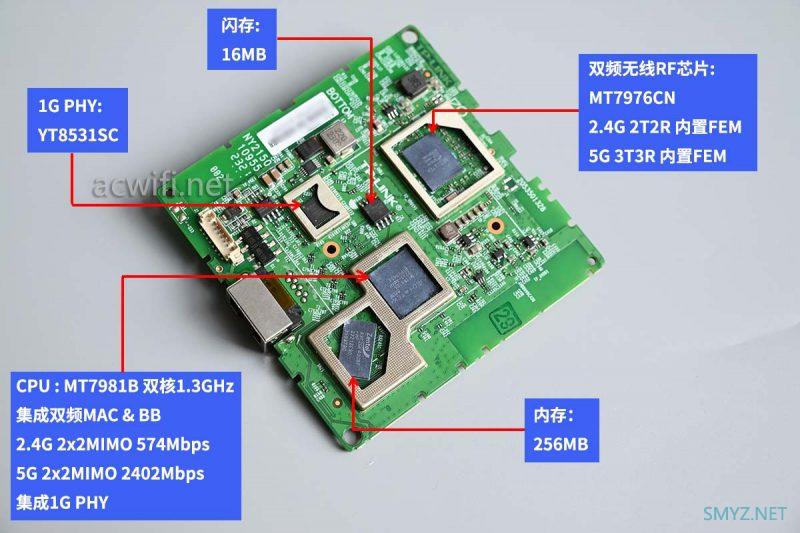

XAP3000S的芯片汇总图如下：

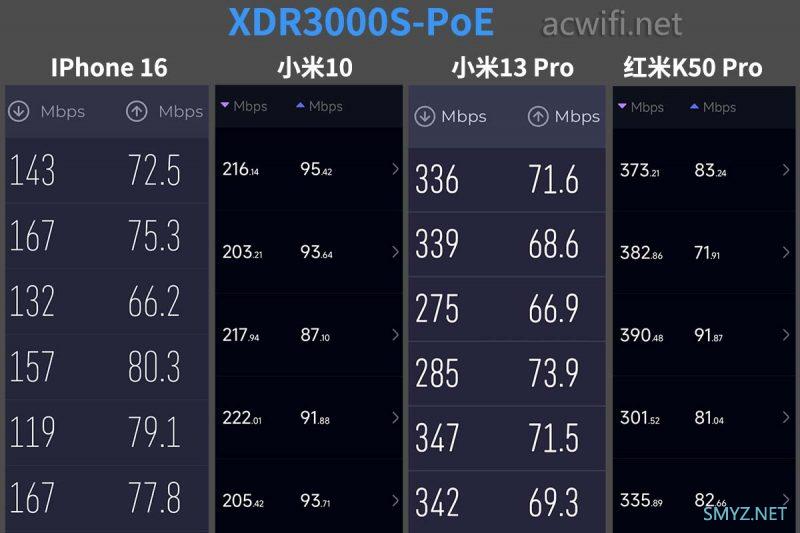

在快测点K点位置的测速结果如下：
从芯片和无线速度来看，跟XAP3002GI v4.0面板AP无异。

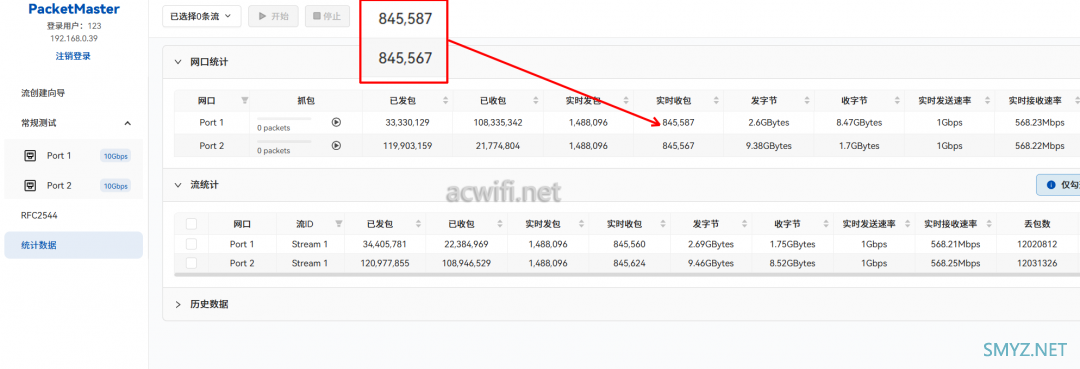

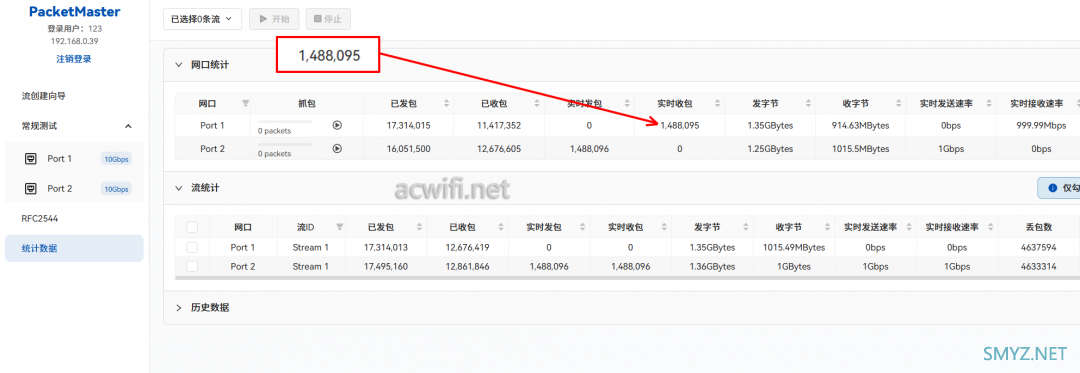

R405GP-AC的64籽节小包转发率，可以跑满千兆端口的。（用PacketMaster工具）
双向折半：

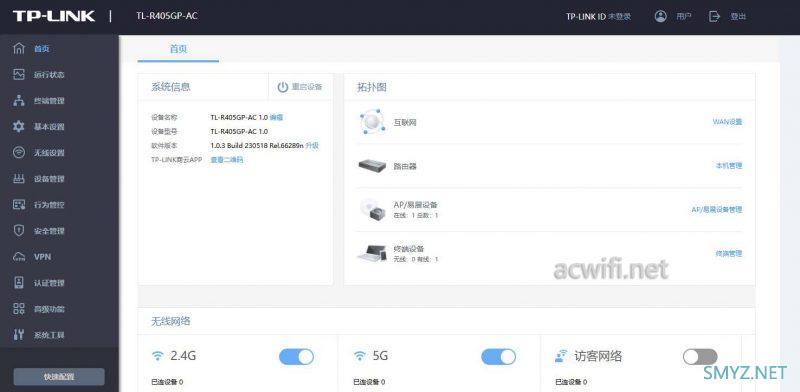

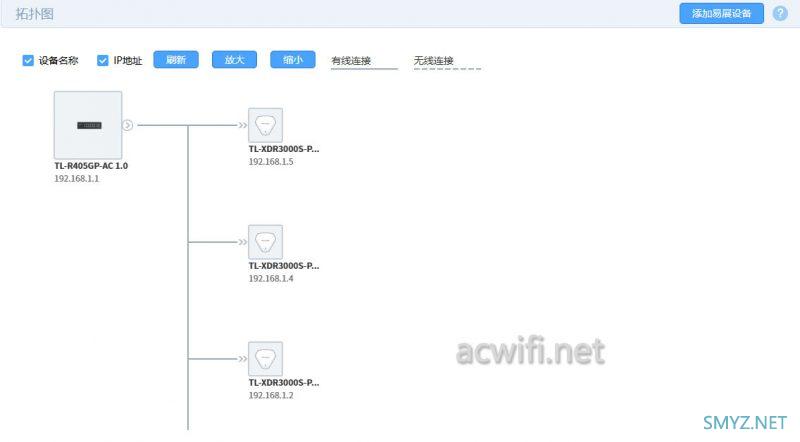

系统界面：
关于待机功率方面的实测：
空口待机功率为1.9W，插一个WAN口时待机功率为2.3W，接一个AP时功率7.2W，插3个AP时的功率为16.2W。

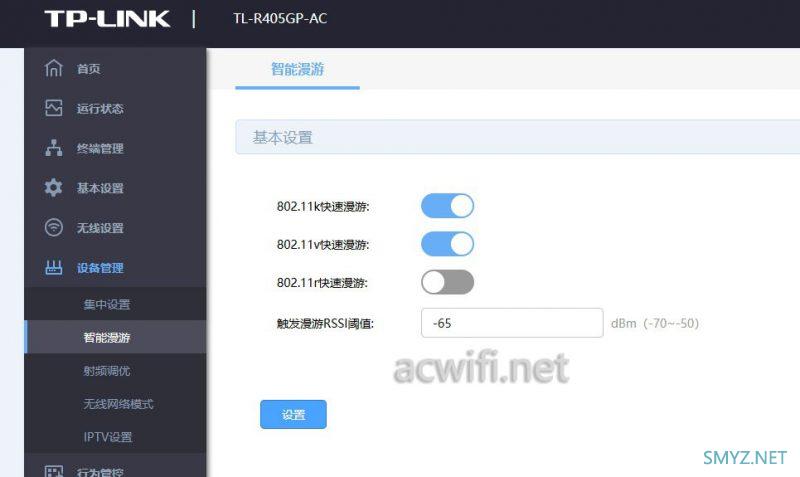

漫游设置：
“弱信号限制”设置：
问：S30套装里的子路由XAP3000S可以被其它AC一体机控制吗？
答：可以。

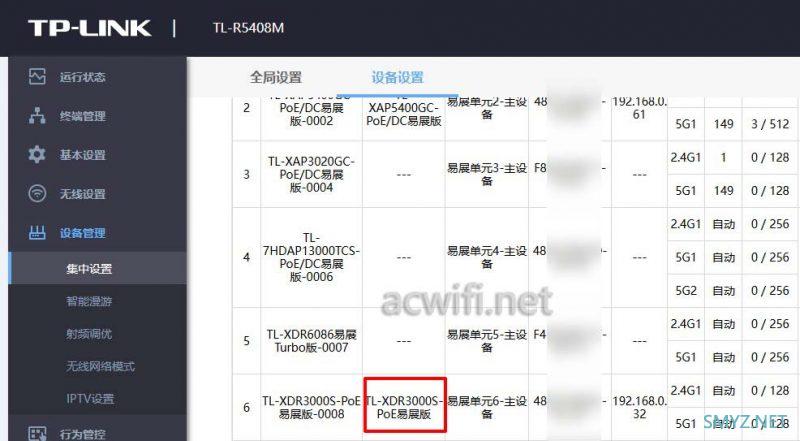

比如用R5408M：

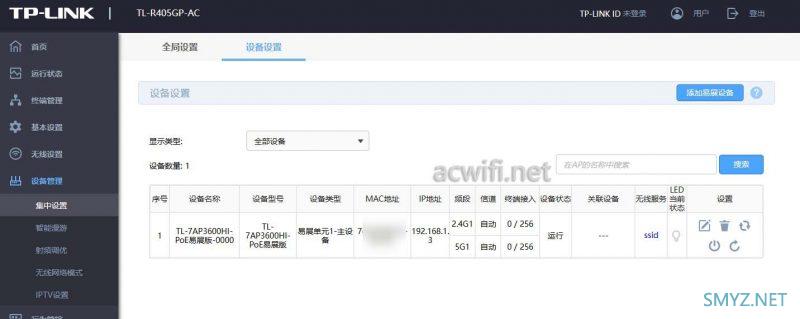

问：S30套装里的主机R405GP-AC可以接其它TP的无线AP吗？
答：可以。
比如把7AP3600HI接入，只是还不支持Wi-Fi 7 属性。
问：子路由XAP3000S有FAT模式吗？
答：有。
把它恢复出厂设置后，接入不带AC控制的主路由，就会是FAT模式。默认的管理IP是192.168.1.254，或用域名登录登录：tplogin.cn。

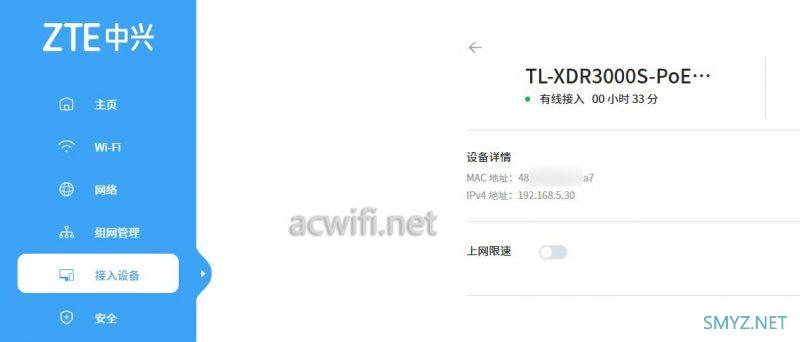

比如把它接入中兴的主路由，在列表里面就可以看见它，用被分配的IP地址也可以登录管理页面。

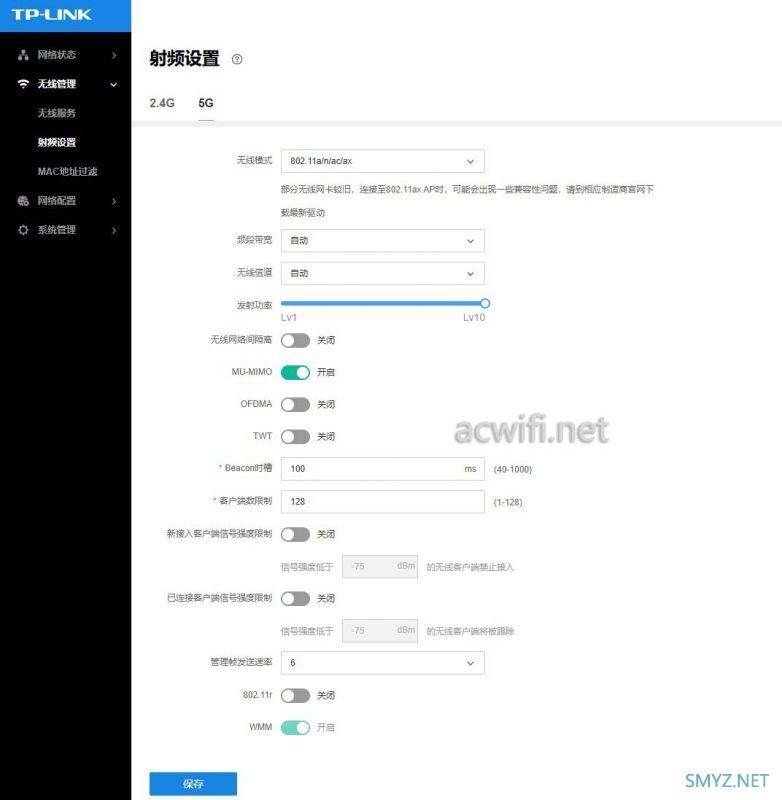

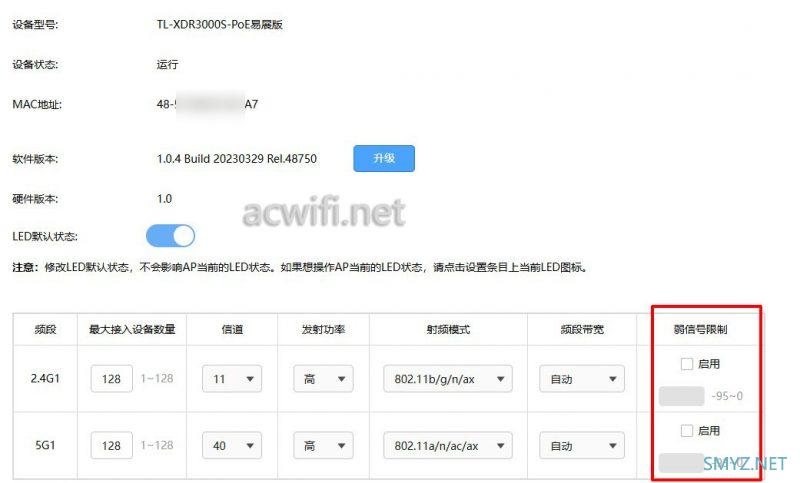

FAT模式下的无线射频参数设置页：

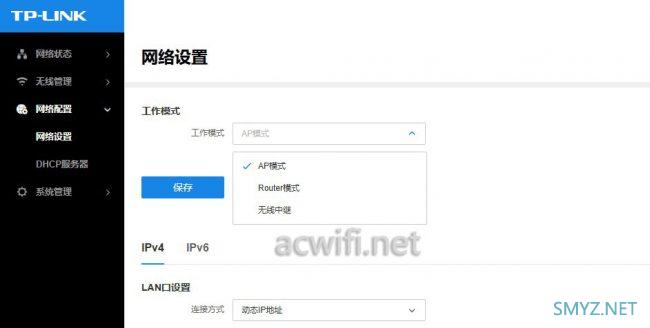

上网模式选择：
S30无线面板式路由套装，就是AC+AP，你也可以把它看作子母路由。价格1100多元，在现时来说，价格和产品相对都不给力了。（S30已经面市差不多2年）
希望可以出来一套Wi-Fi 7 的产品。
