7DR7280的外包装：

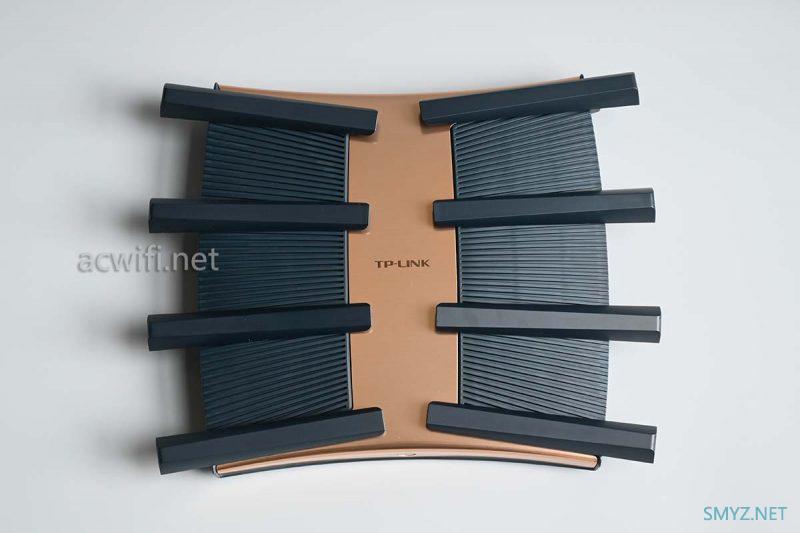

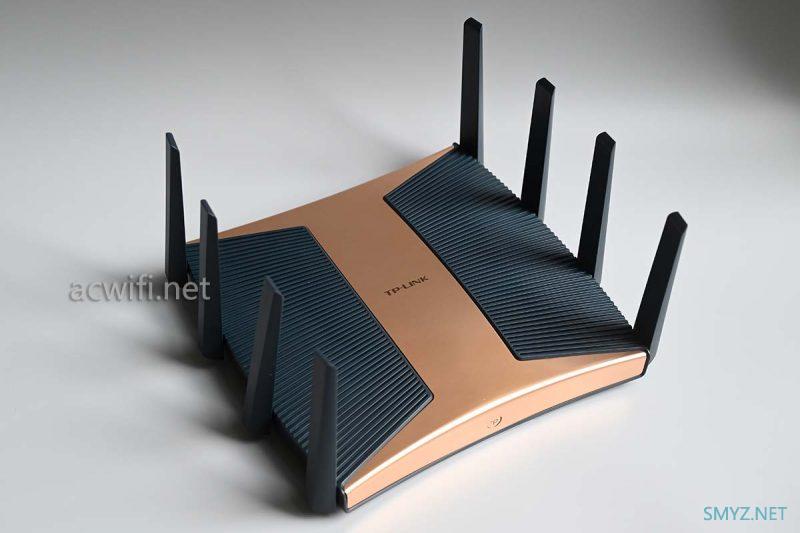

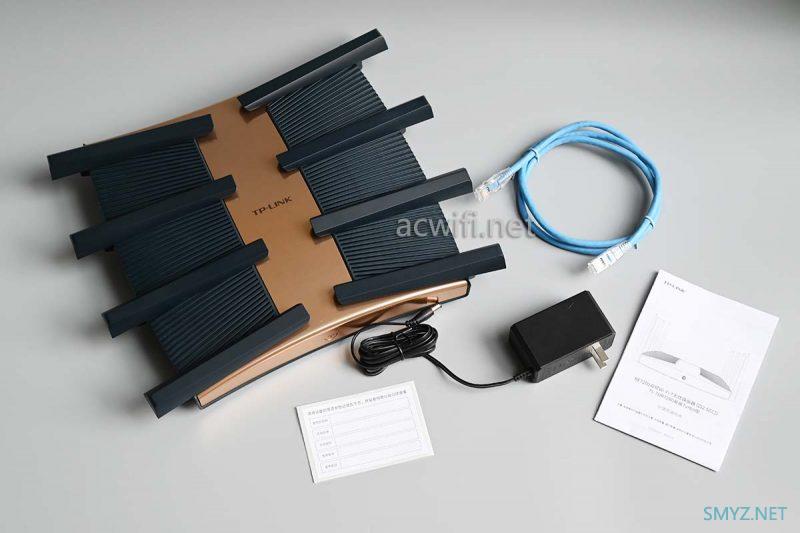

机身和配件：
只要是这款机身，里面装的东西都不会差。

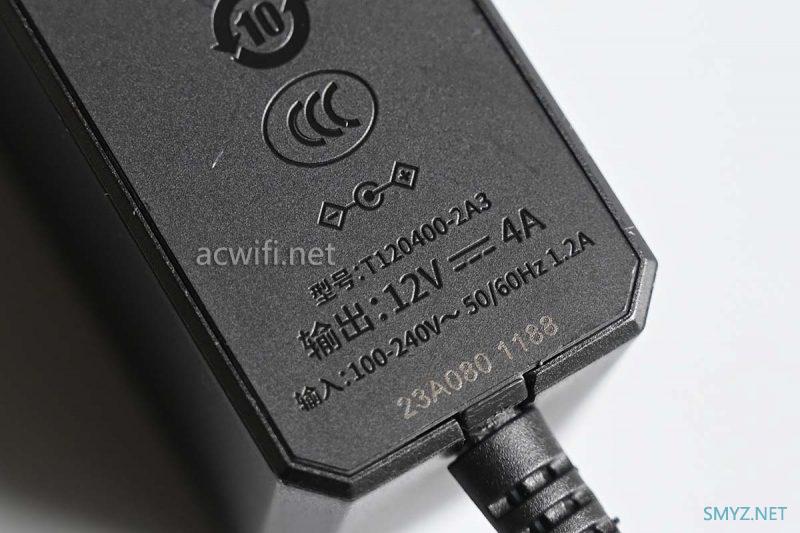

电源输出规格是12V/4A，实测空口待机功率为9.3W，插一个2.5G口时功率为10.4W。
双频4x4MIMO，外置了八根单频天线，刚刚好。

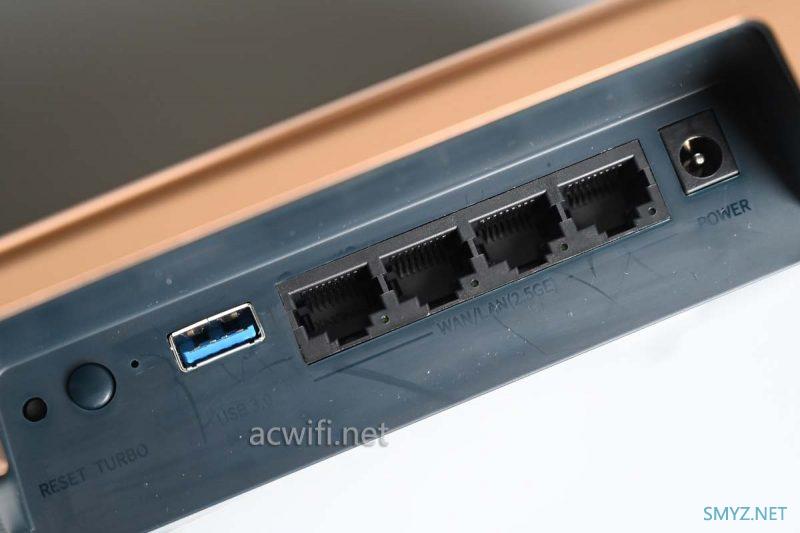

背面四个2.5G网口，还有一个USB3.0，可惜没有10G口：
机身底部：

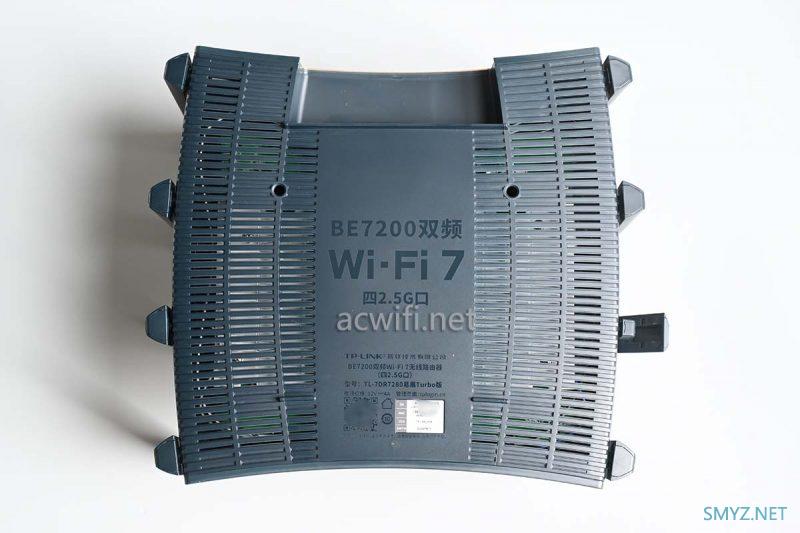

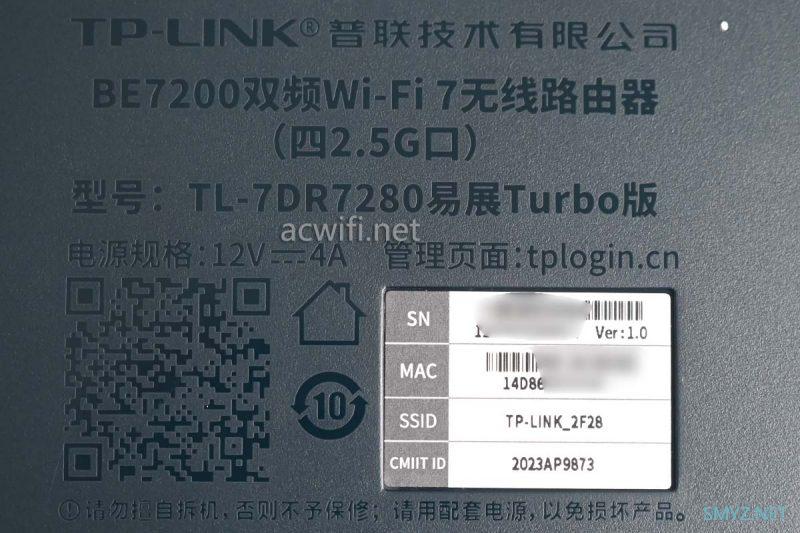

标签内容：型号TL-7DR7280易展Turbo版。
拆开外壳：
一大片散热：

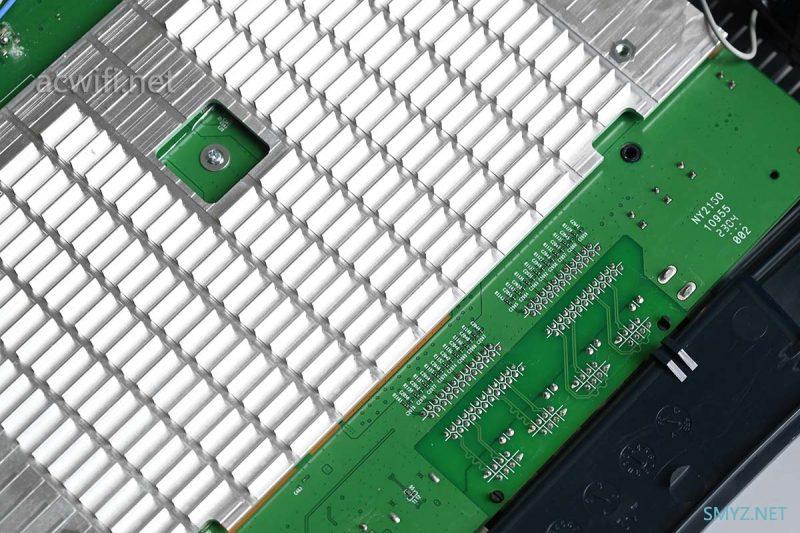

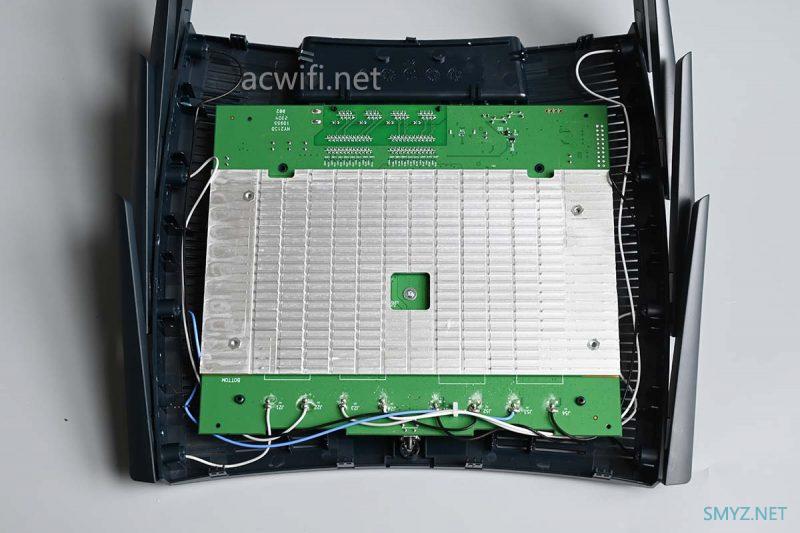

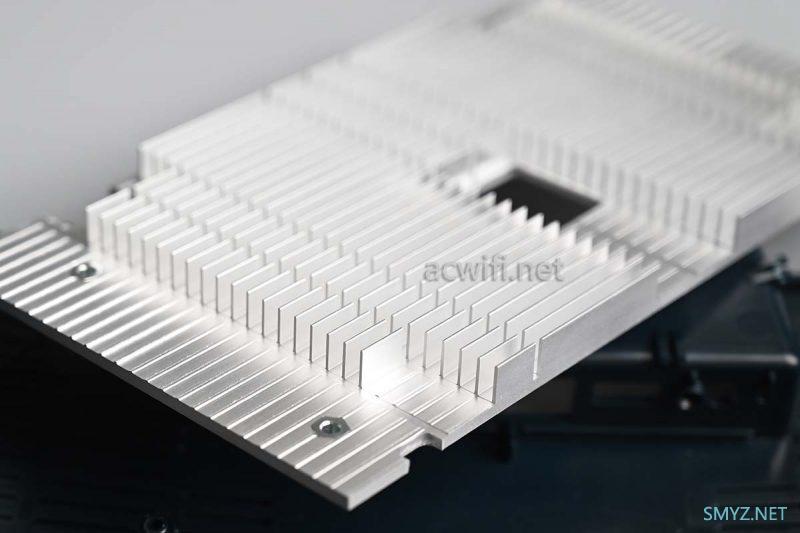

翻转主板的另一面，也有很大的一片铝散热器（鳍片）：

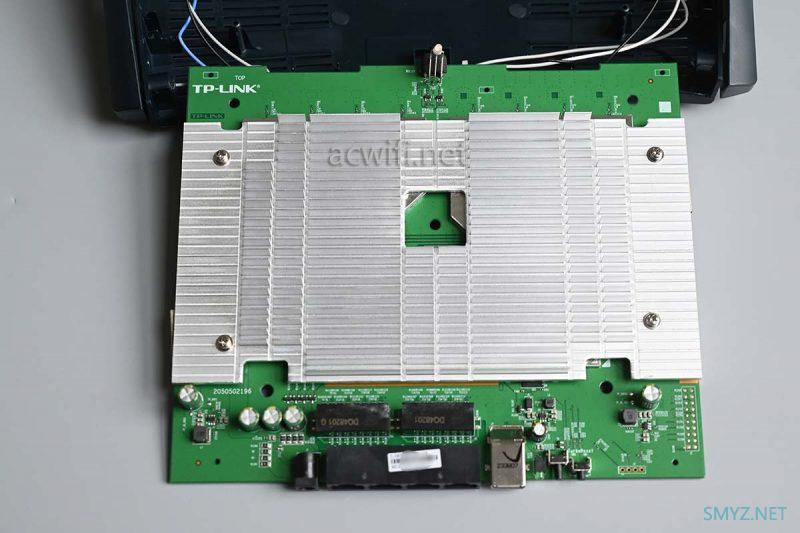

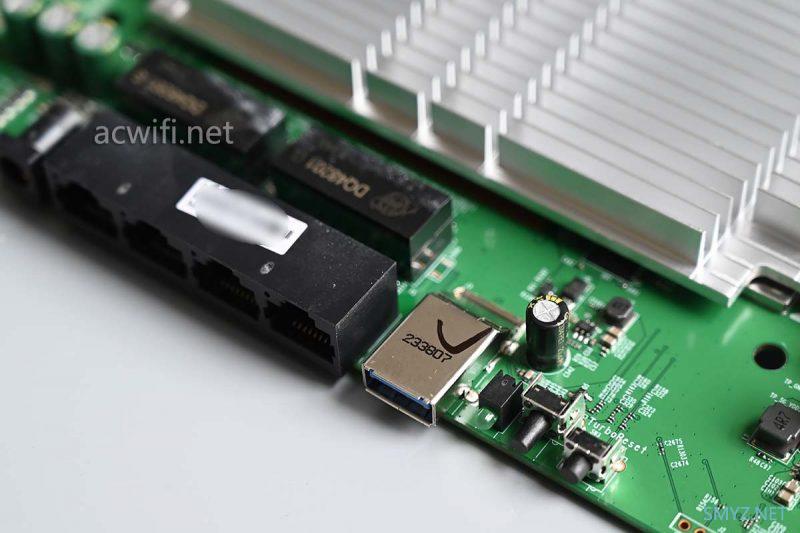

主板这一面能看见网口，我自定义为主板正面：
卸下散热器：

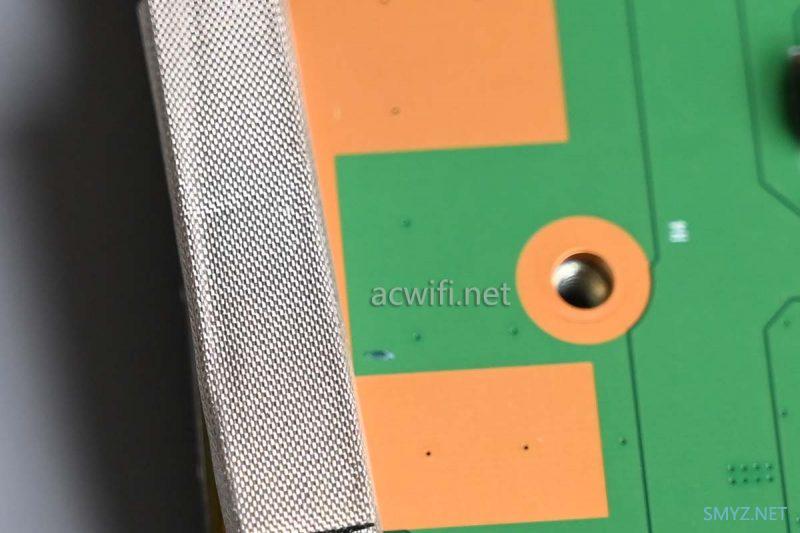

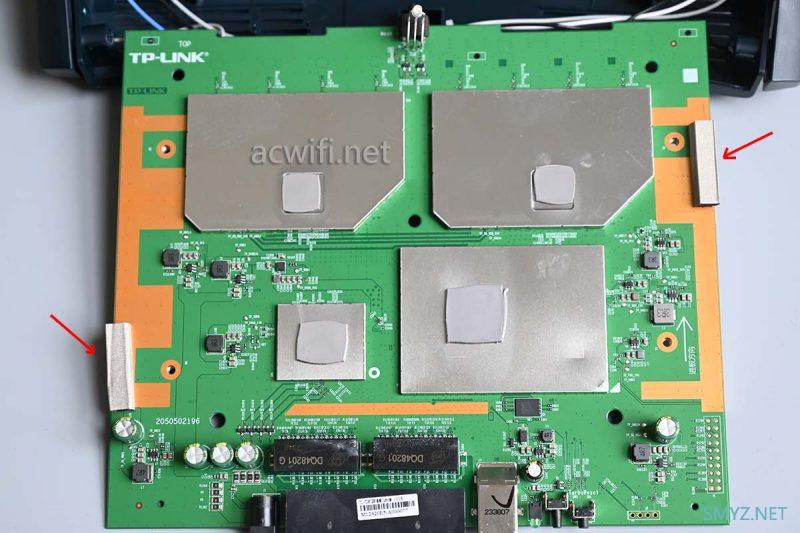

主板两侧有两条导电泡棉，作用是让铝散热器接地，减少电路的干扰和损耗。

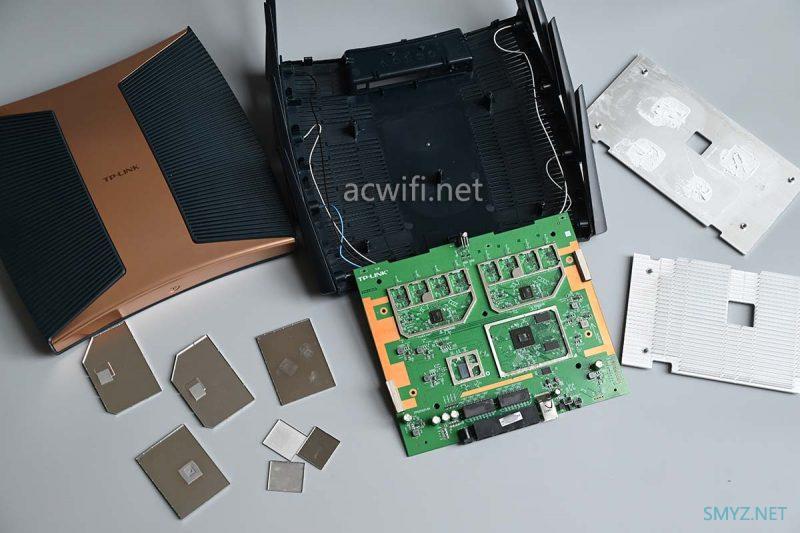

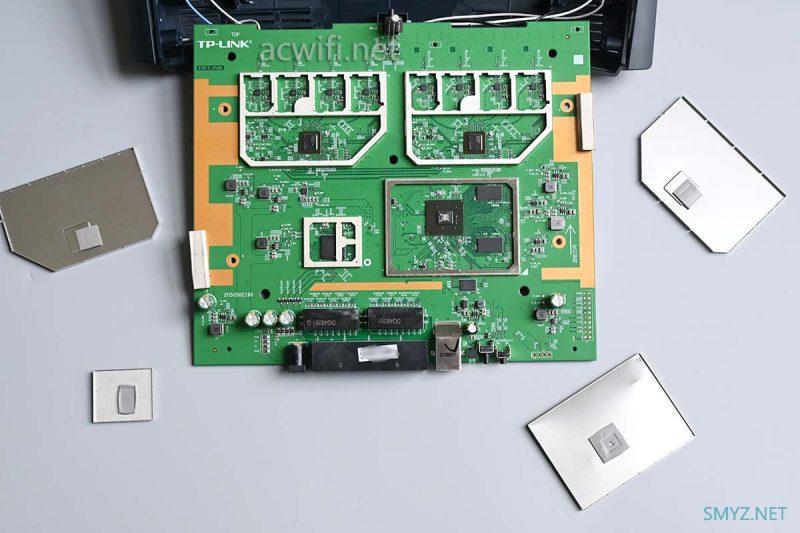

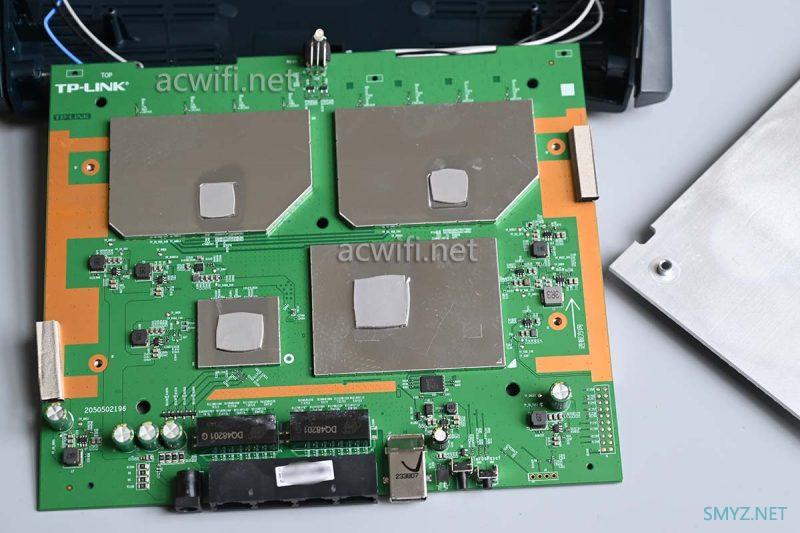

撬开所有屏蔽罩：
先看CPU吧。

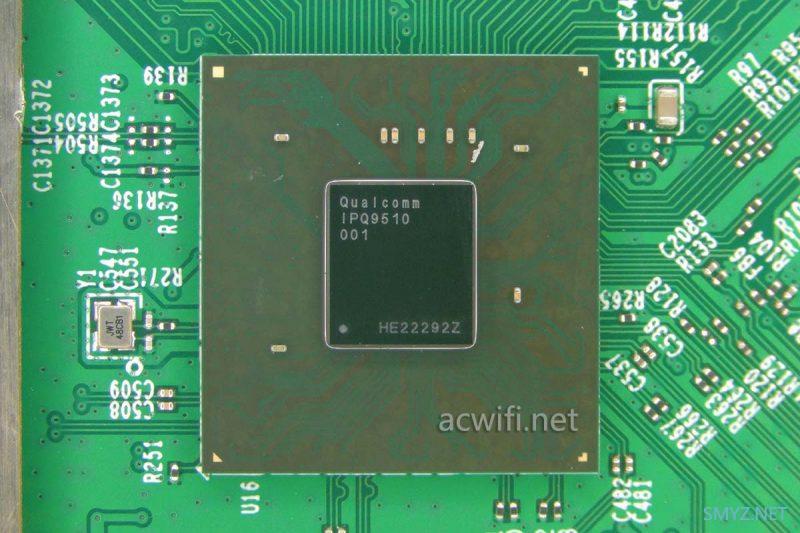

7DR7280用的CPU是高通的IPQ9510，官方说是四核A73，频率1.5GHz，有2个1.5G的NPU。
（acwifi之前拆过的几款BE6500用的CPU是IPQ5322，四核A53,1.5HzHz，1个1.5G的NPU）
IPQ9510，有一个USXGMII-M，我问了DeepSeek，它说：
“USXGMII-M允许在单个SERDES链路上传输多个网络端口的数据，从而减少物理链路的数量，简化系统设计。“
MARVELL以太网收发器文档里面有这样的描述：
”仅通过单一串行链路将多重 MAC 数据流传输至一个多端口 PHY 设备，可使一个 10 G SERDES 支持 4 端口 2.5 G 或 2 端口 5 G 连接。“
怎么说呢，IPQ9510把10G一分四来用了，它也合不了一，所以不支持单一个10G口。

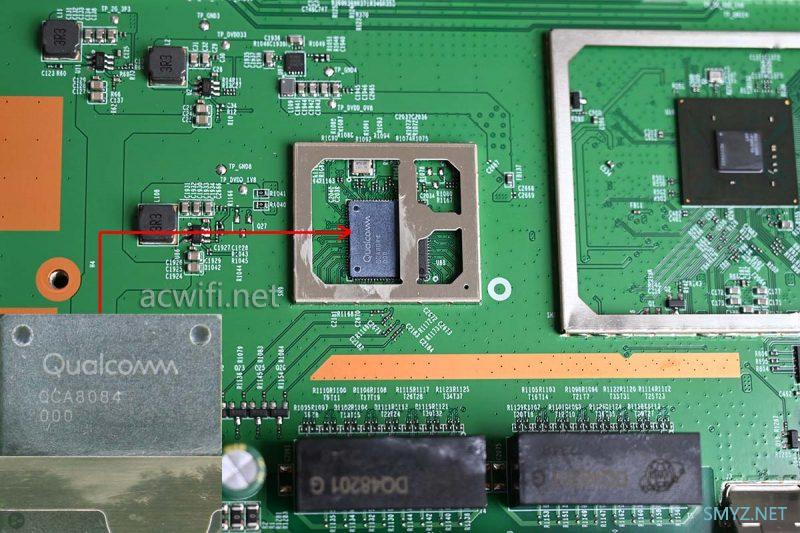

IPQ9510连接着一颗四口PHY芯片：QCA8084。
以前拆过机看见QCA8084的有：7TR13090、7DR6560、小米万兆路由小米路由7000。

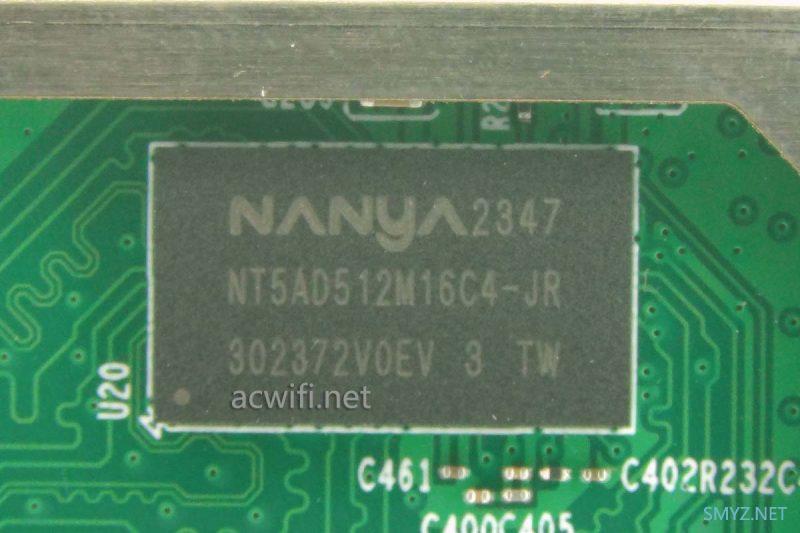

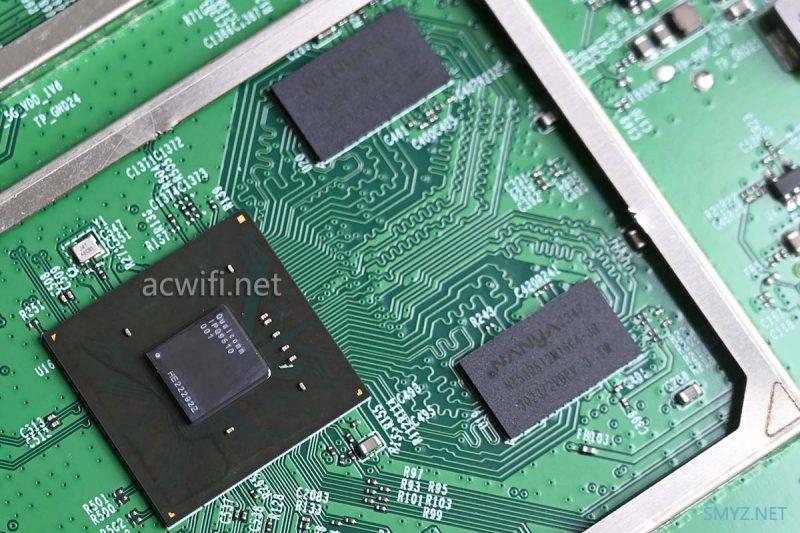

内存芯片有两颗，型号是南亚的NT5AD512M16C4-JR，DDR4，容量1GB，两颗组成2GB内存。7DR7280内存好大！
然后是无线射频电路方面。

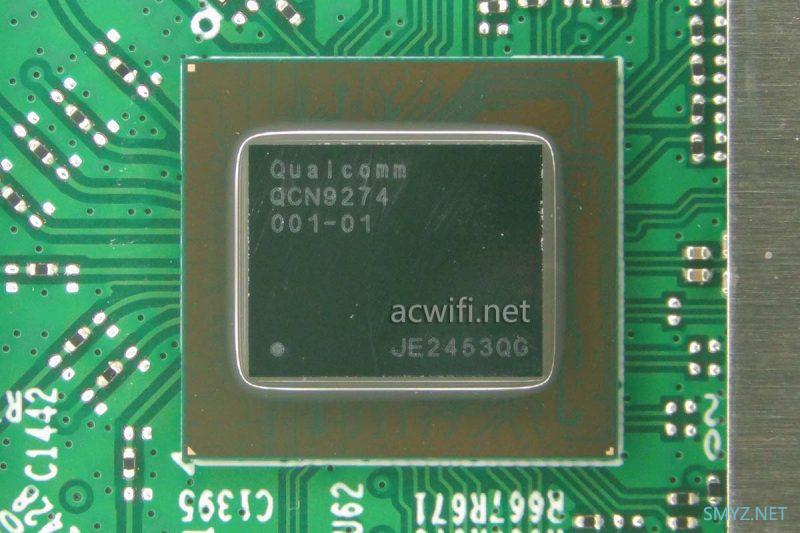

2.4G和5G频段都是用一样的高通顶级的 Wi-Fi 7 无线芯片QCN9274:
2.4G支持4x4MIMO，在40MHz频宽和4096-QAM下最高速率是1376Mbps，OFDMA最大用户数量为18，无线带机量512台；
5G支持4x4MIMO，在160MHz频宽和4096-QAM下最高速率是5765Mbps，OFDMA最大用户数量为37，无线带机量512台。

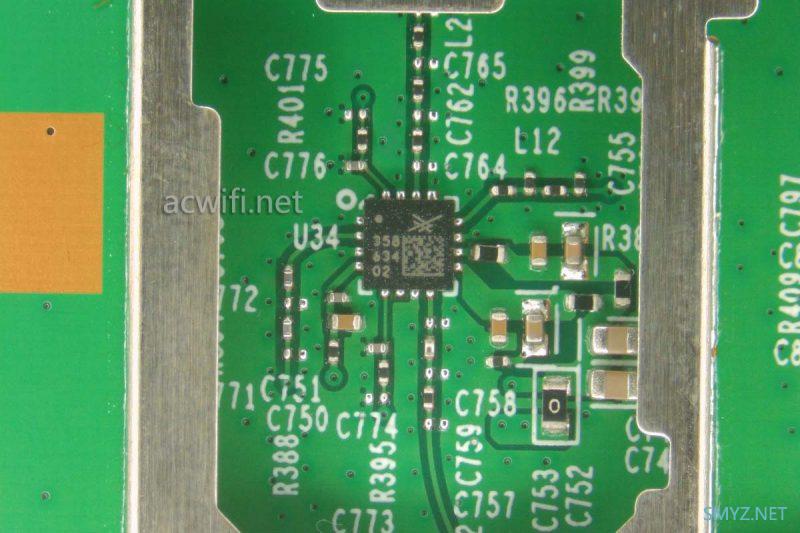

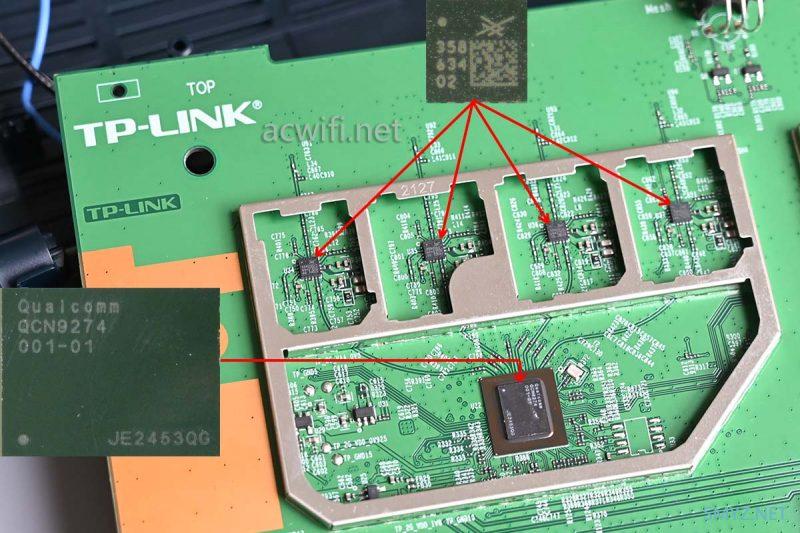

2.4G有外置了四颗思佳讯（Skyworks）的FEM芯片：SKY85358-11。
SKY85358-11的参数：
Integrated high-performance PA,LNA with bypass,T/R switch,and coupler for Wi-Fi 7 (802.11be) applications
Fully matched input and output
Integrated logarithmic power detector and
directional coupler
Transmit gain: 32 dB
Receive gain: 16 dB
Output power:
– MCS13,+18.5 dBm,–47 dB DEVM
– MCS11,+21 dBm,–43 dB DEVM
– MCS9,+24.5 dBm,–35 dB DEVM
– MCS7,+26 dBm,–30 dB DEVM
– MCS0,+28 dBm,mask compliant
Small (16-pin,3 x 3 mm) LGA package (MSL3,260 °C per JEDEC J-STD-020)

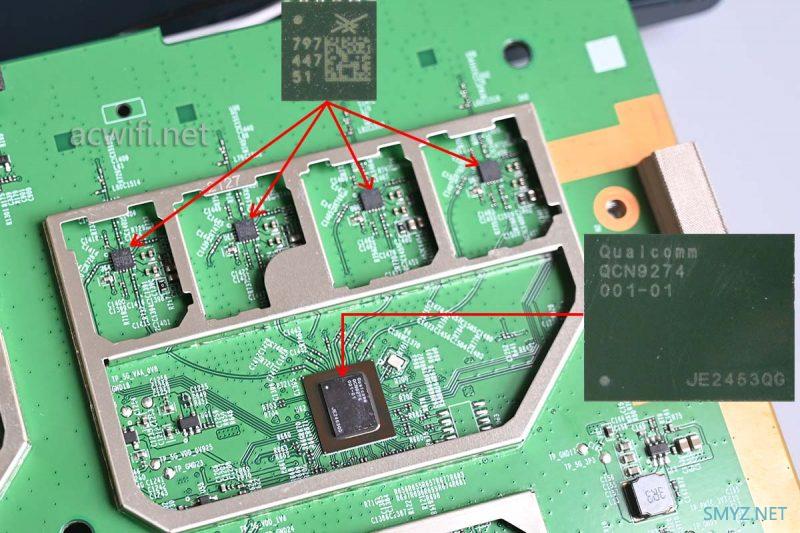

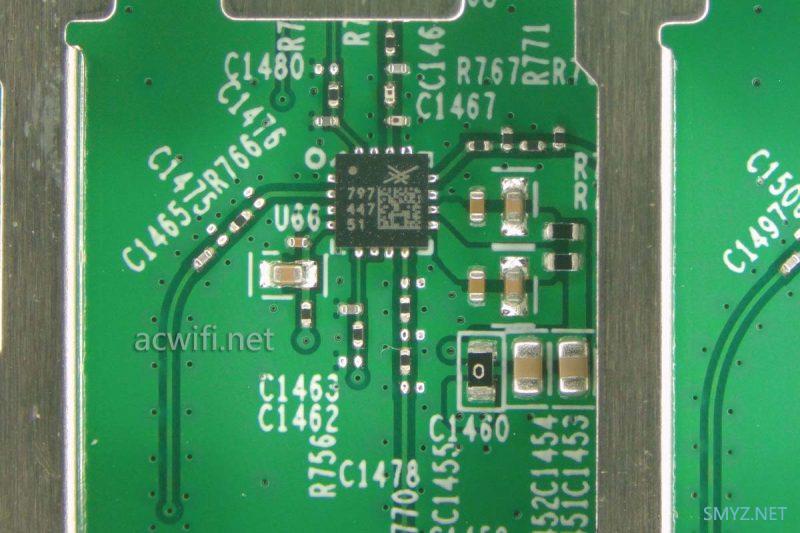

四颗5G FEM芯片也是Skyworks的，型号是SKY85797-11：
SKY85797-11的参数：
Integrated high-performance PA,and coupler for Wi-Fi 7 (802.11be) applications
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Receive gain: 16 dB
Output power:
– MCS13,+19 dBm,+24 dBm,+25 dBm,–30 dB DEVM
Small (16-pin,3.0 x 3.0 mm) MCM package (MSL3,260 °C per JEDEC J-STD-020)
TP-LINK在目前的Wi-Fi 7 无线路由器产品里面，使用了SKY85358-11和SKY85797-11的，除了这款7DR7280，还有7TR73090和7HDAP13000TCS，价格都是过千元的高端产品。

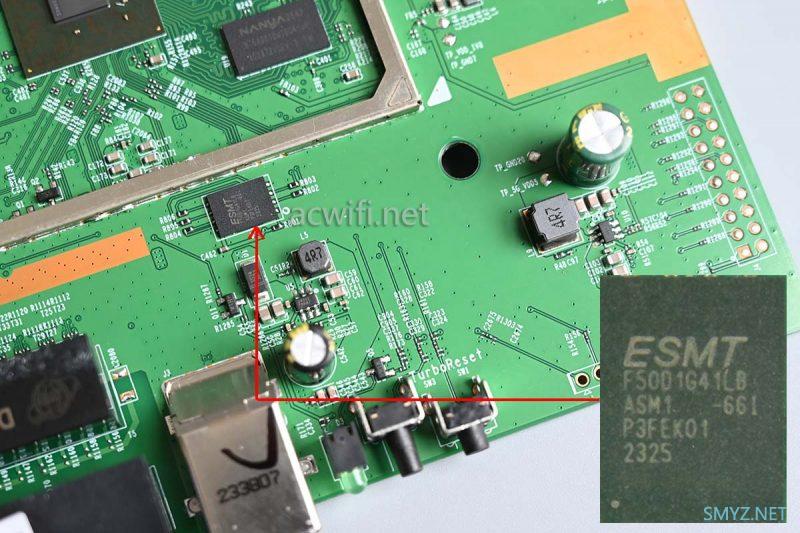

CPU下方的闪存芯片，型号是F50D1G41LB，容量128MB:

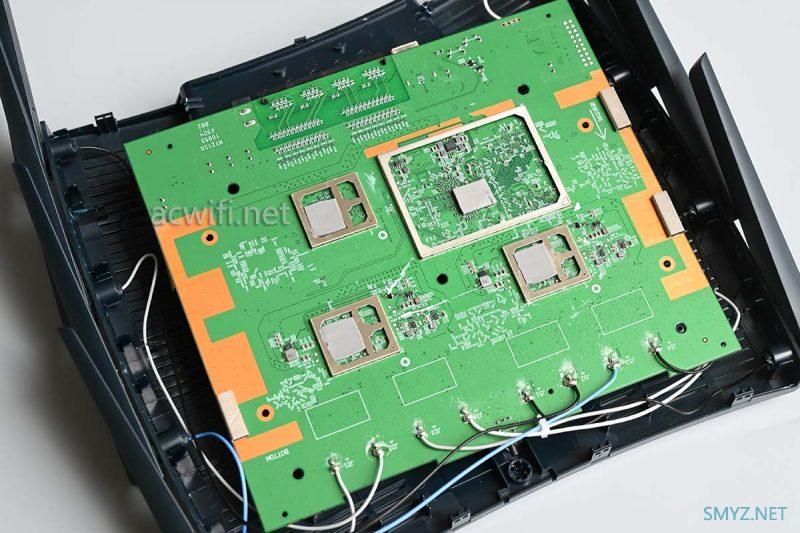

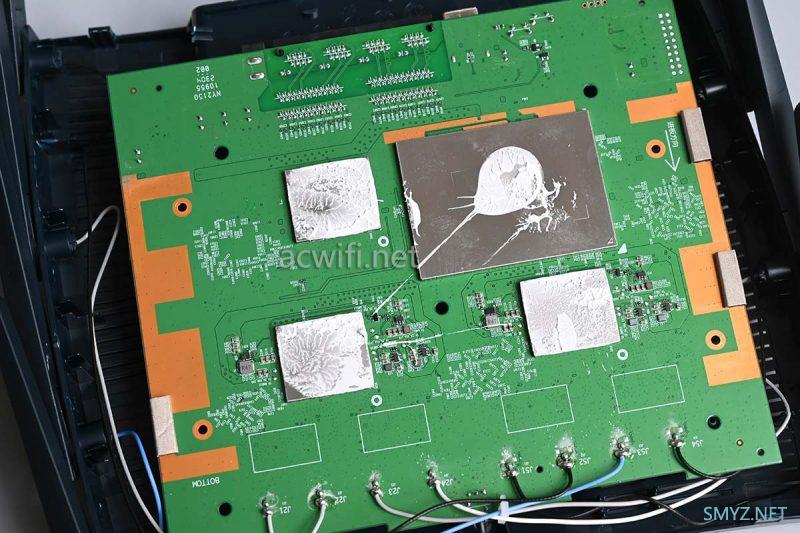

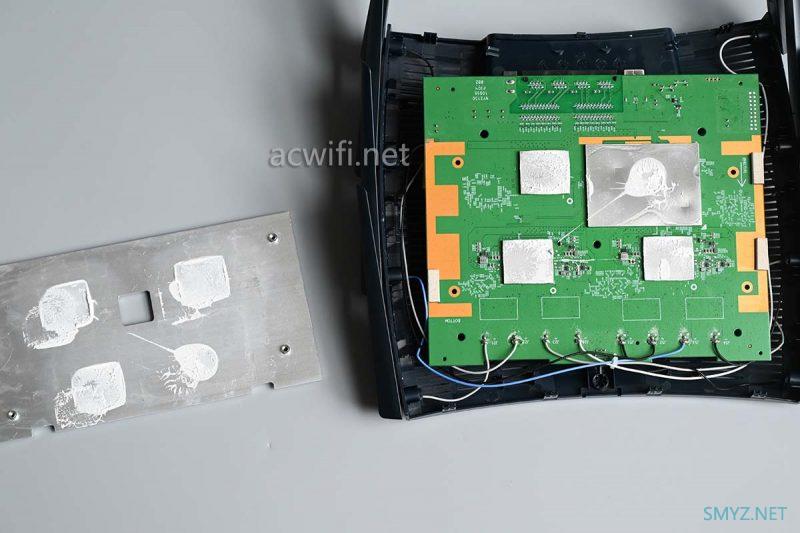

翻转主板背面，也就是前面打开外壳时看见的那一面，取下散热器：

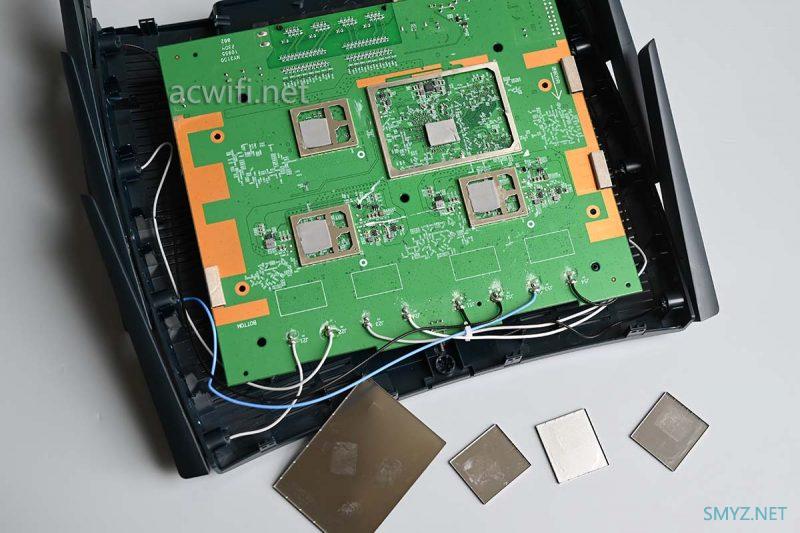

铝散热器与屏蔽罩之间直接用了导热硅脂，而主板两侧也有导电泡棉，帮助散热器接地。
撬开屏蔽罩：
在CPU、两颗无线芯片、四口2.5G PHY芯片电路板背面位置，均有导热硅脂垫片。

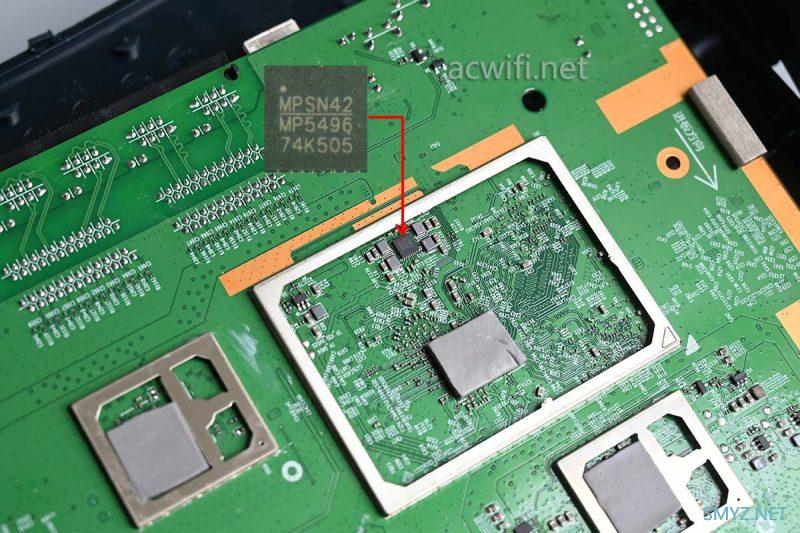

CPU背面电路里面，有一电源管理IC，即PMIC，型号是MP5496：
MP5496 具有以下特性：
4个高效率降压变换器：
Buck 1/2/3/4: 4.5A/2.5A/4A/2A
0.6V 至 2.1875V 输出电压(VOUT)范围，步进值为 12.5mV
2.8V 至 5.5V 输入电压(VIN)范围
可调fSW
可配置脉宽调制 (PWM) 模式或脉冲频率调制 (PFM)/PWM 模式
5个低压差 (LDO) 稳压器：
4个低噪声 LDO
1 个 RTC 专用 LDO
300mA 负载时具有 100mV低压差
系统特性：
数字总线和内存
上/下电按钮
上电复位 (POR) 选项
至此，这台TL-7DR7280就拆完。

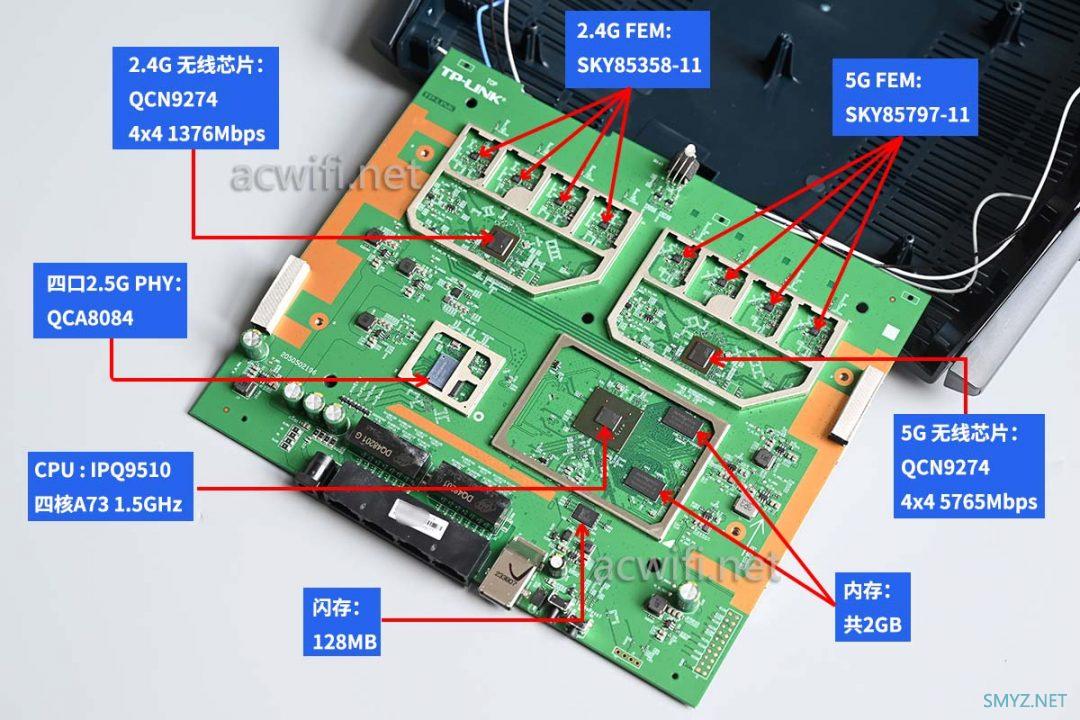

7DR7280的所有芯片型号汇总图如下：

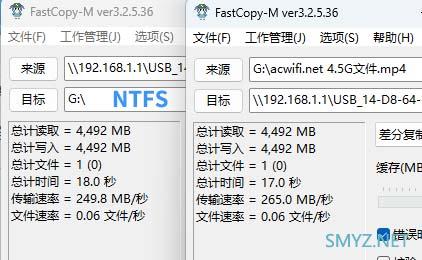

A73架构的性能都不会差，虽然1.5G频率不算很高，但是USB的读写速度都很不错的，奇怪写入速度还高些，达到了265MB/s，读取速度差不多250MB/s。（U盘用NTFS格式）

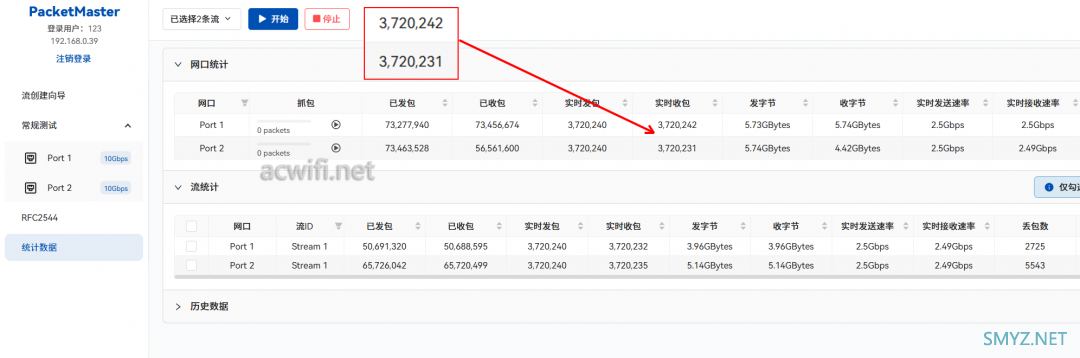

用PacketMaster工具直接测试双向小包(64字节)的转发率，结果显示两个方向的结果都跑满了2.5G端口，达到了3.72Mpps:

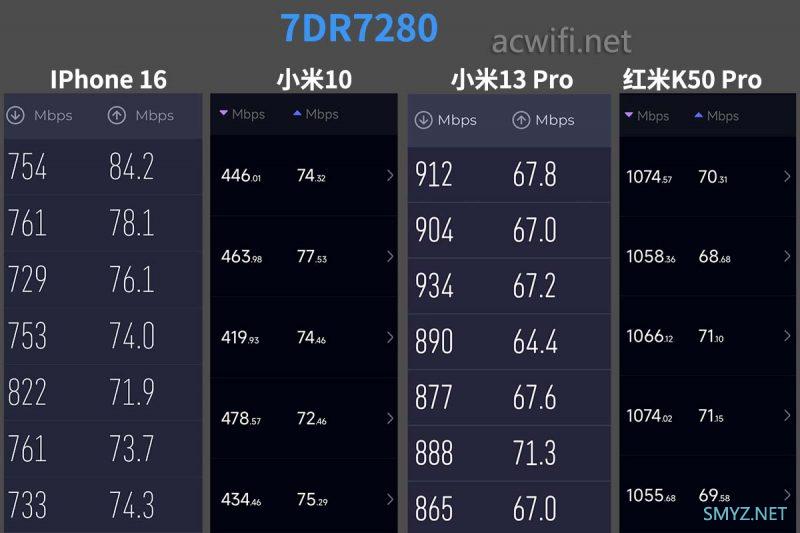

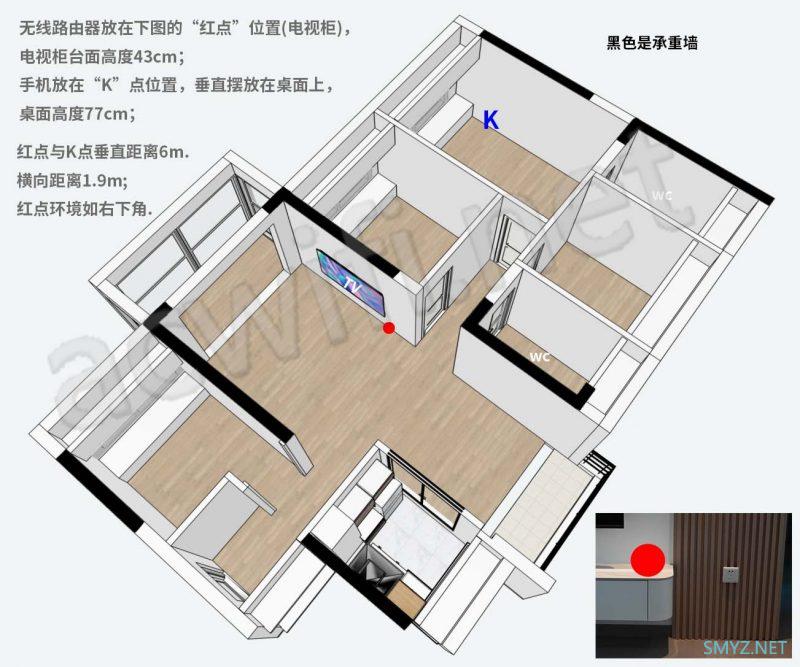

无线信号强度方面，之前已经发过它的K点测速了，是目前最快。

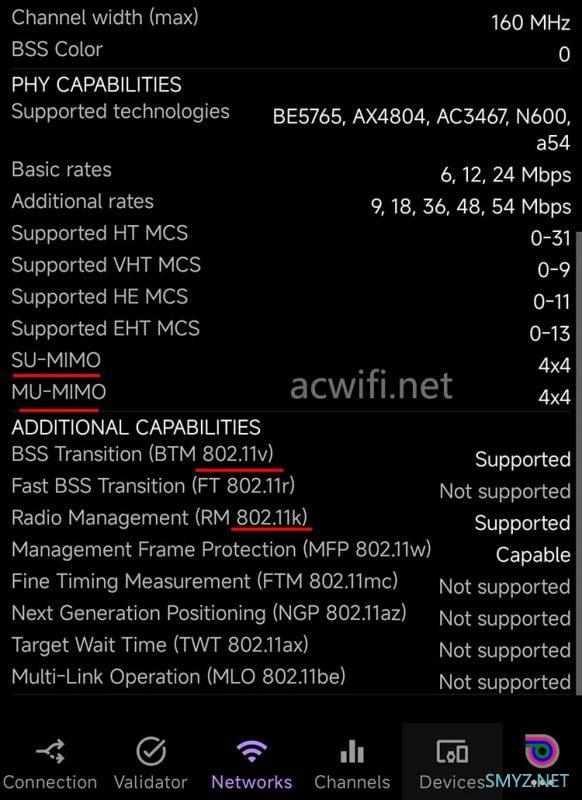

默认支持802.11k和802.11v，默认支持MU-MIMO，也就支持波束成形。
（以上APP可以在acwifi公众号发送ana，自动回复下载地址，不要去升级版本。）

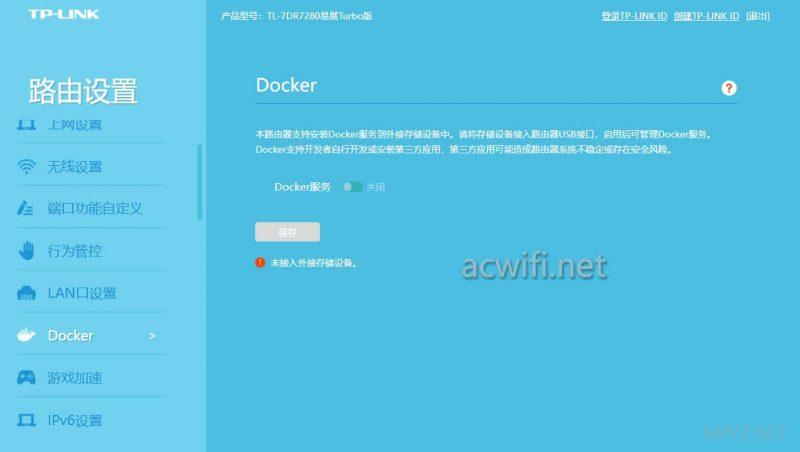

WEB界面：
由于没有10G口，现在闲鱼1500元的价格，显得吸引力不大，但无线是的确强！
自己根据预算和需求选择吧！
若有任何疑问可在公众号（acwifi-net）上咨询， 人工回复！
