FiberHome烽火5G CPE Air拆机评测

一、拆机

烽火5G CPE Air的外包装:

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

产品特点:

FiberHome烽火5G CPE Air拆机评测

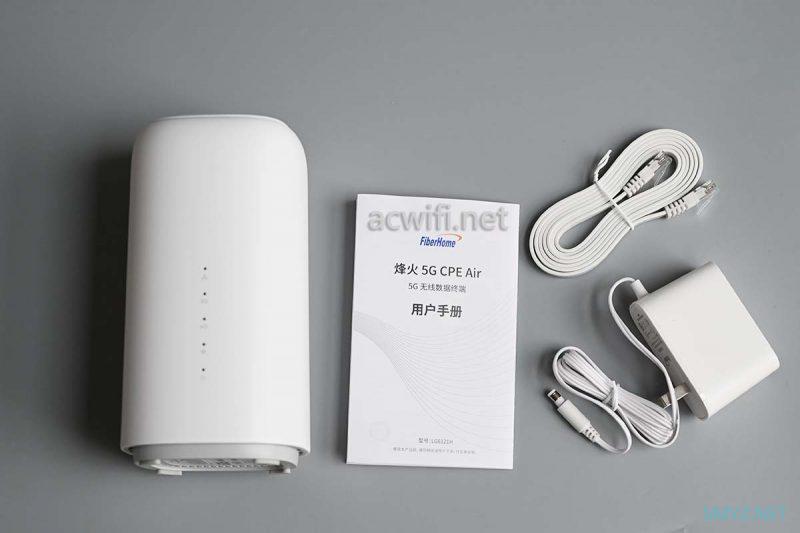

拿出机身和配件:

FiberHome烽火5G CPE Air拆机评测

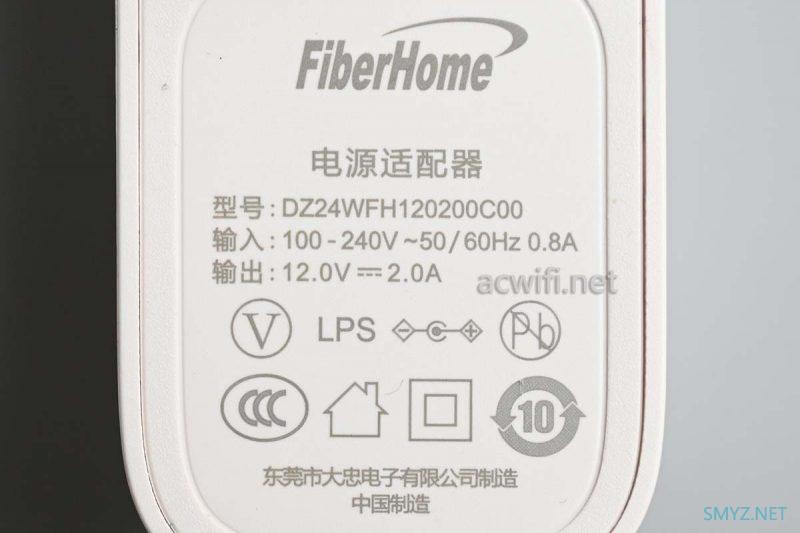

DC电源输出规格是12V/2A,实测空口时待机功率为 4.96W。 插入2个网口后的待机功率为5.36W:

FiberHome烽火5G CPE Air拆机评测

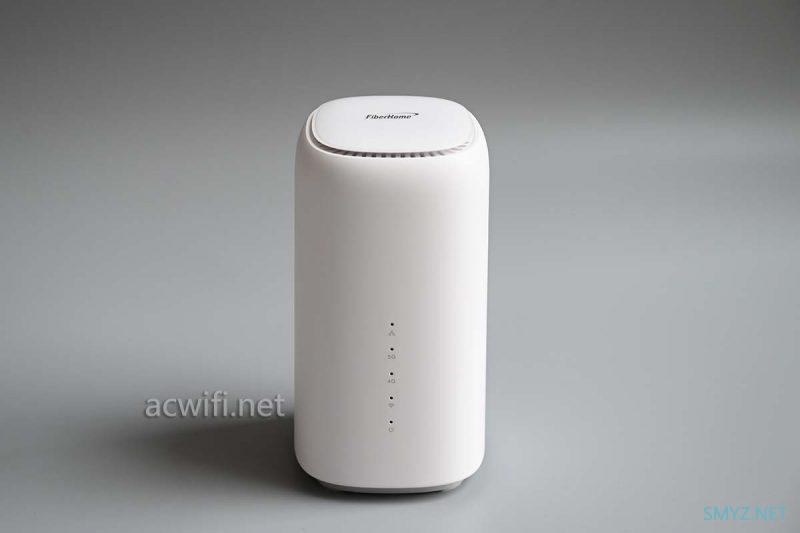

圆润的机身:

FiberHome烽火5G CPE Air拆机评测

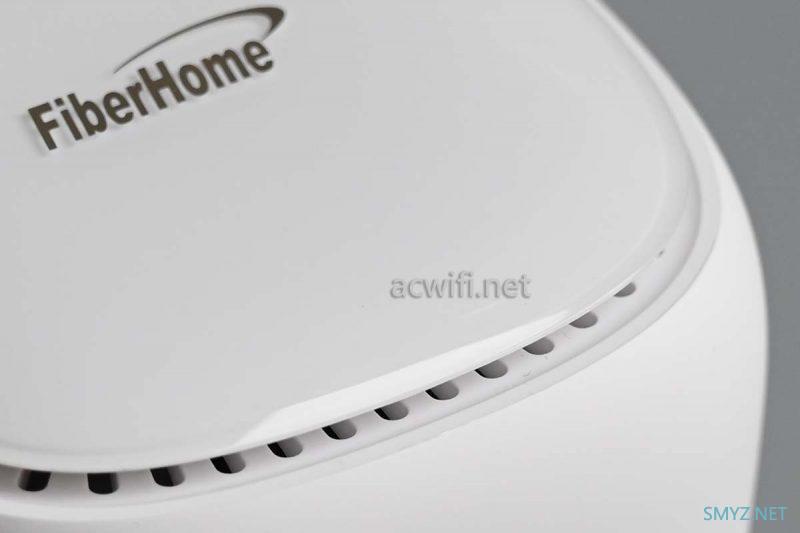

机身顶部有一圈隐藏散热孔:

FiberHome烽火5G CPE Air拆机评测

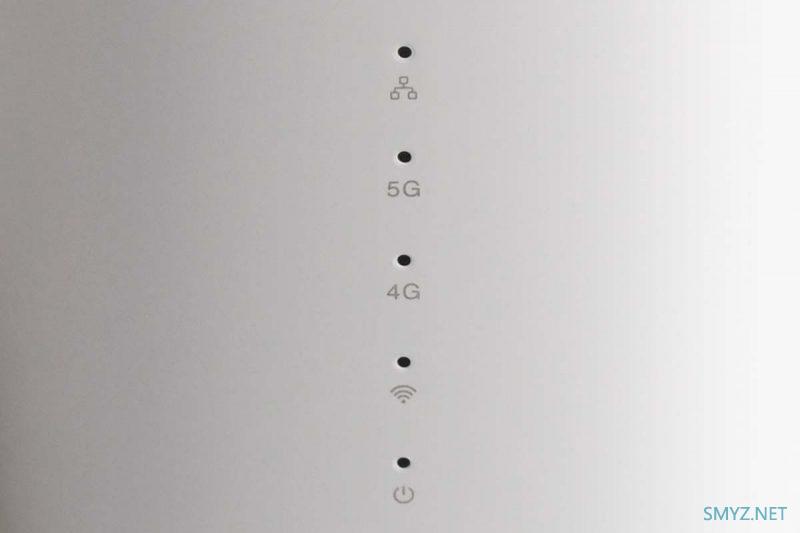

前脸的状态指示灯:

FiberHome烽火5G CPE Air拆机评测

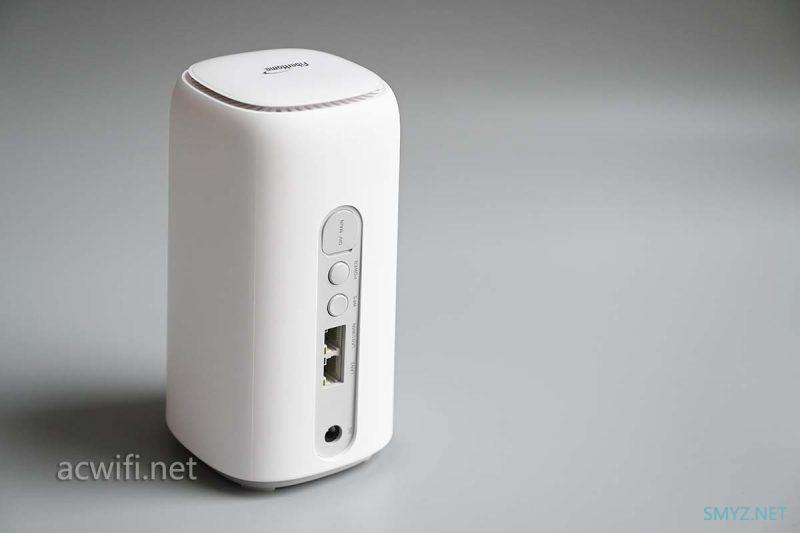

机身背面:

FiberHome烽火5G CPE Air拆机评测

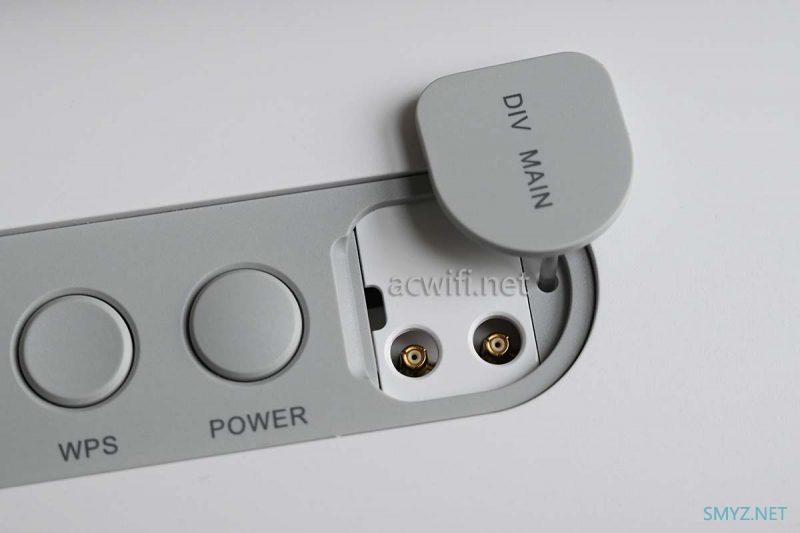

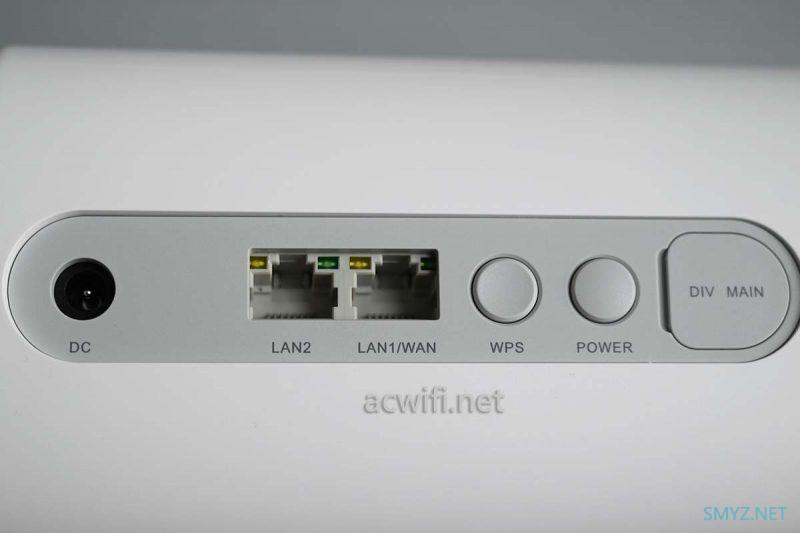

“DIV MAIN”是外置天线接口;POWER电源键,长按它就是开/关键;WPS键;两个千兆网口;12V DC电源接口:

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

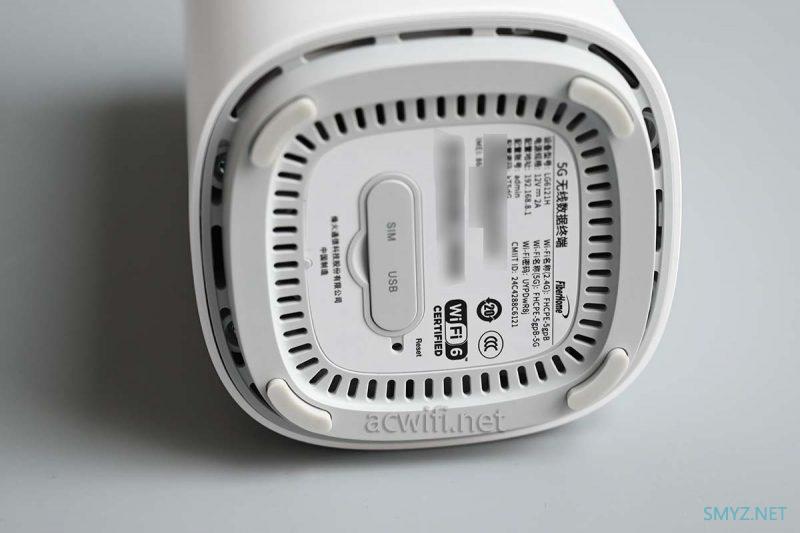

机身底部:

FiberHome烽火5G CPE Air拆机评测

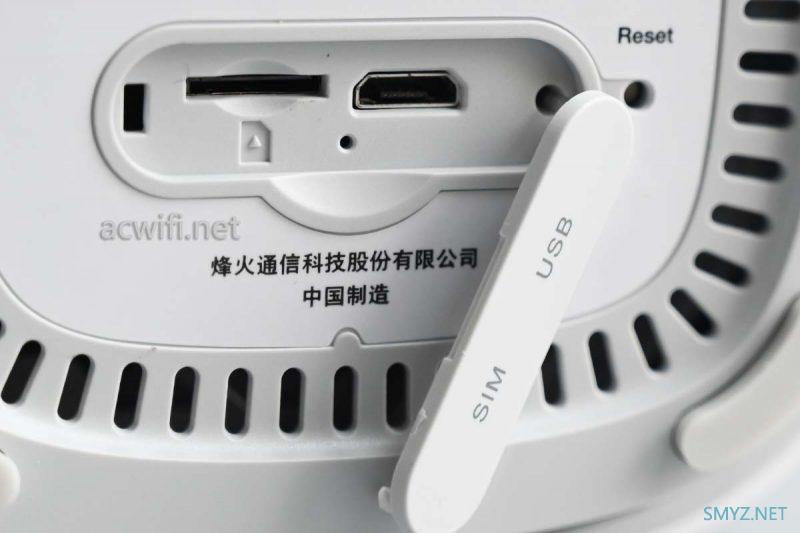

SIM卡插槽和RESET键 :

FiberHome烽火5G CPE Air拆机评测

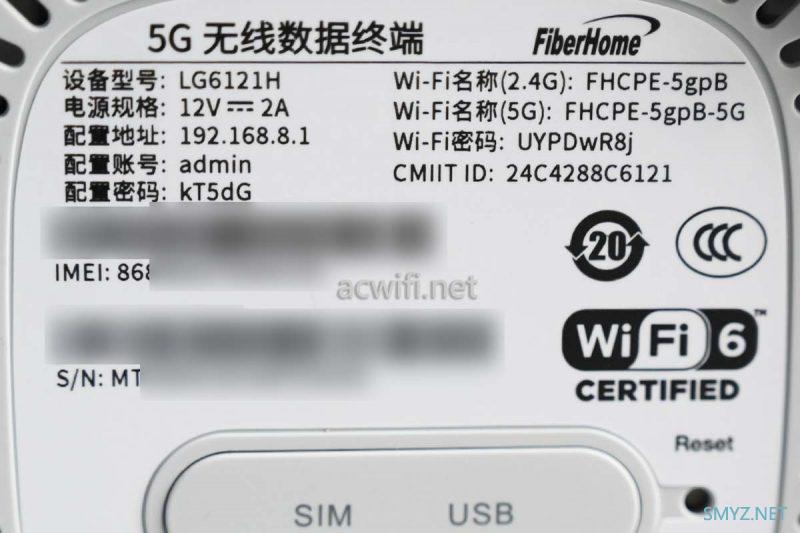

标签内容:设备型号LG6121H

FiberHome烽火5G CPE Air拆机评测

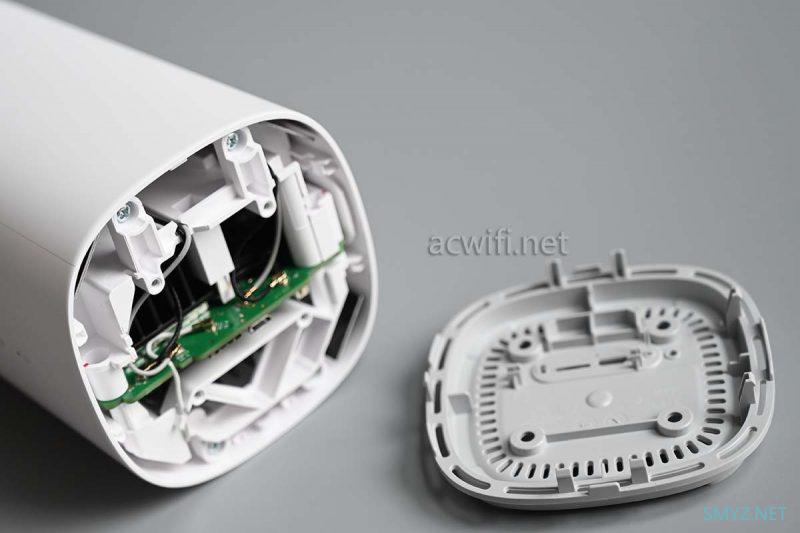

标签底部有四颗螺丝,拧下来之后撬开底盖:

FiberHome烽火5G CPE Air拆机评测

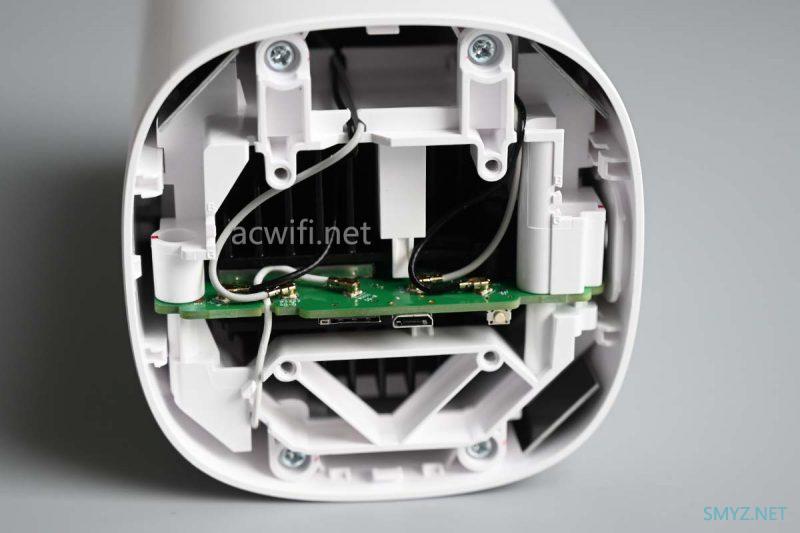

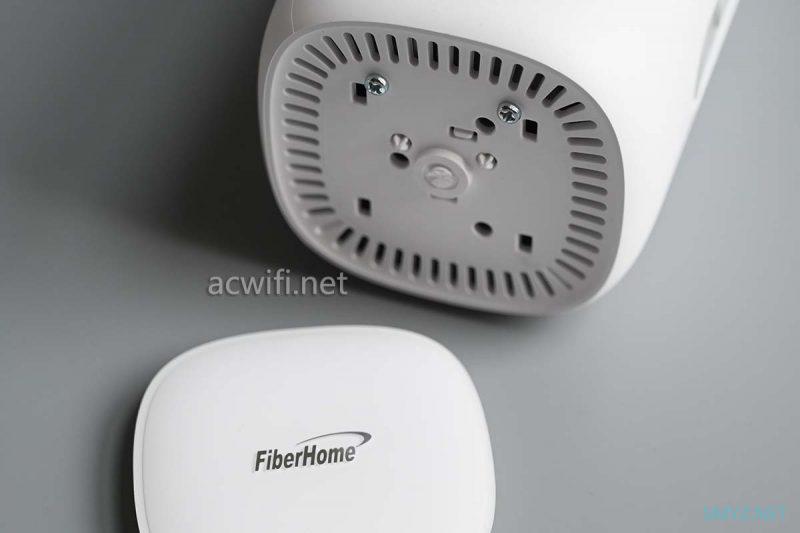

里面又有四颗螺丝,还有把机身顶部的盖子撬开,有两颗螺丝,把这六颗螺丝都拧出来:

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

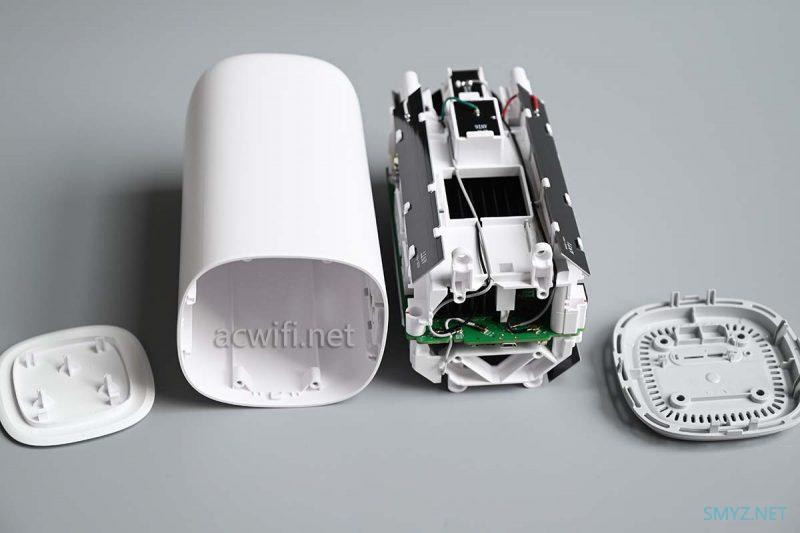

就能把里面的主体抽出来了:

FiberHome烽火5G CPE Air拆机评测

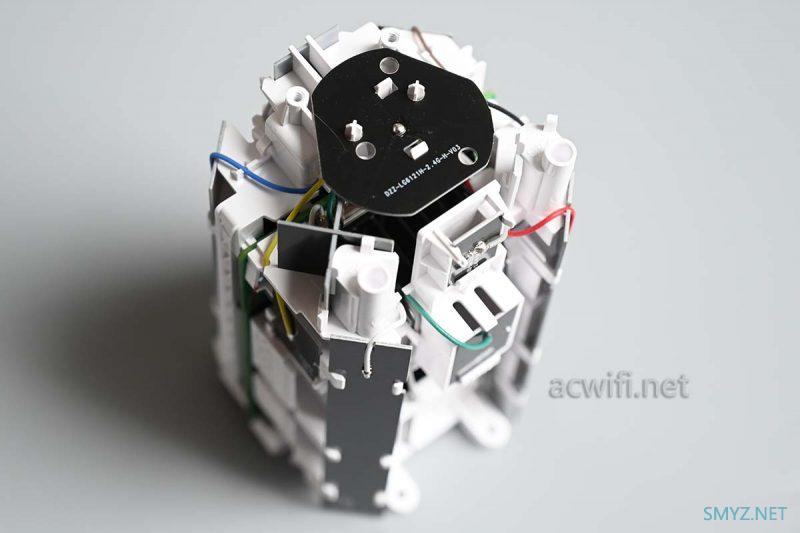

四面八方和顶部都是天线:

FiberHome烽火5G CPE Air拆机评测

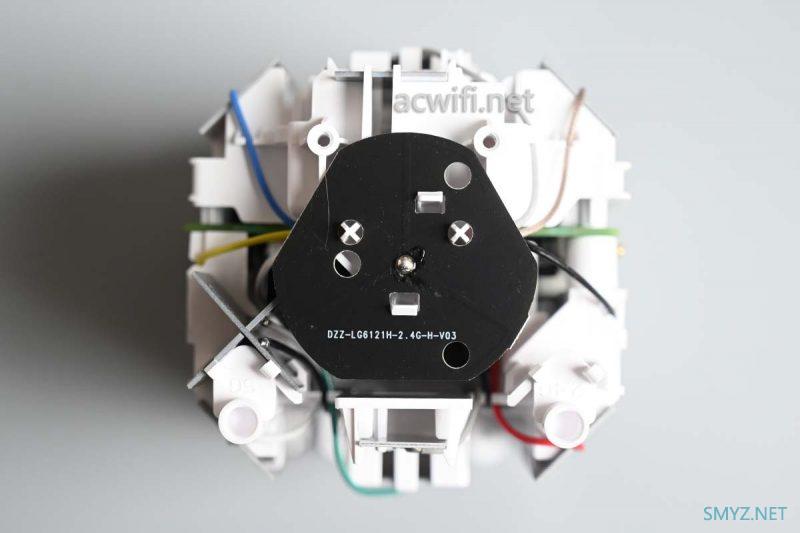

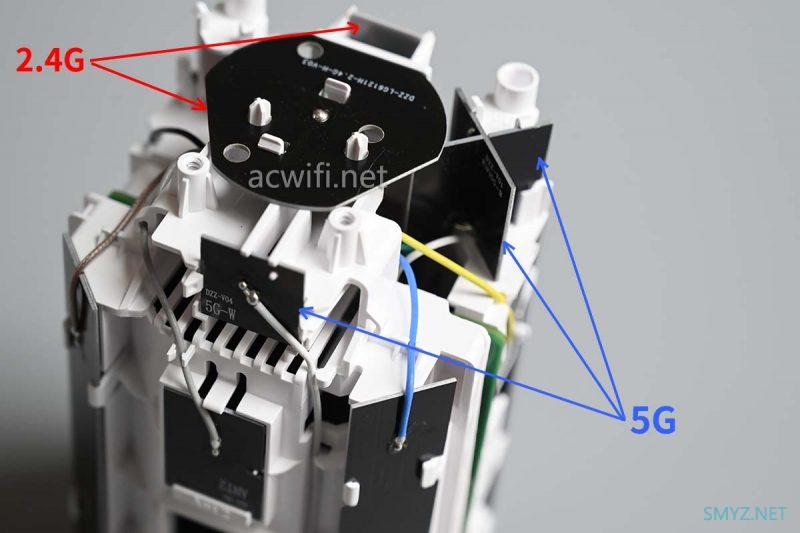

顶部的一片是单频2.4G Wi-Fi 天线:

FiberHome烽火5G CPE Air拆机评测

Wi-Fi 天线全在顶部位置,对应图如下:

FiberHome烽火5G CPE Air拆机评测

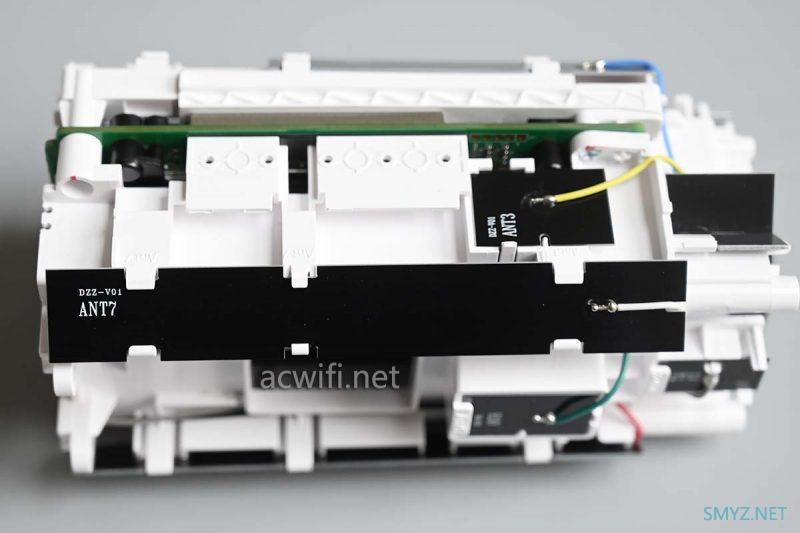

那么,其余的都是蜂窝网络用到的各频段天线了:

FiberHome烽火5G CPE Air拆机评测

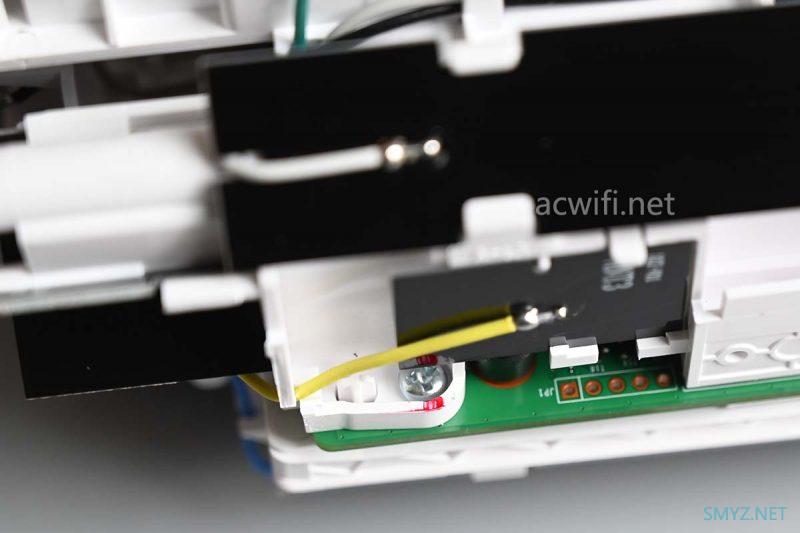

要先拆下几片天线,才能拧出螺丝。

FiberHome烽火5G CPE Air拆机评测

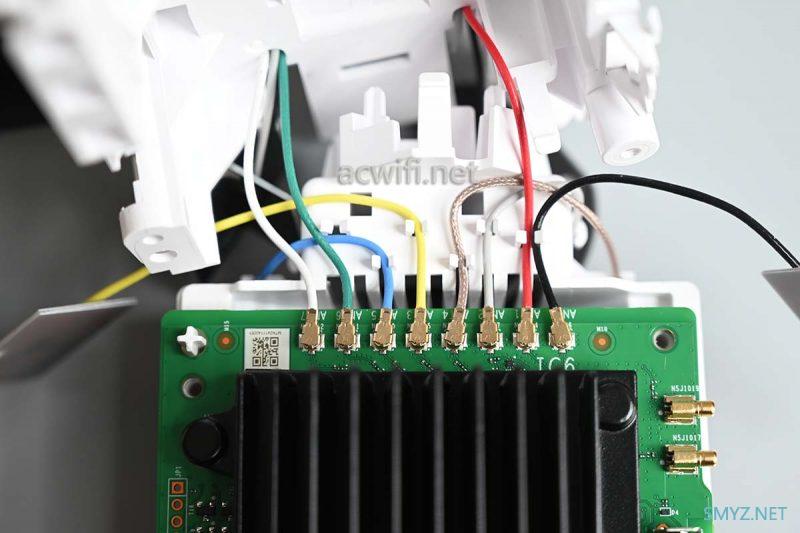

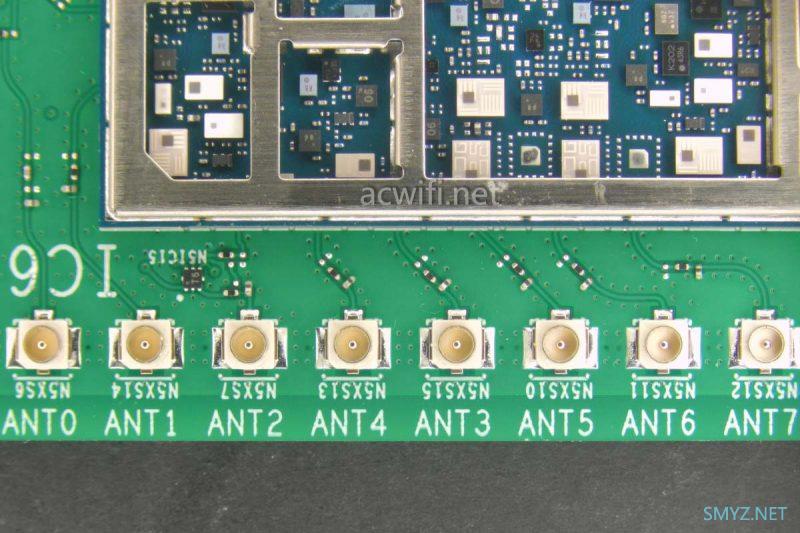

分开两半之后,机身顶部8根蜂窝网络天线接头一字排开,颇为震撼。

FiberHome烽火5G CPE Air拆机评测

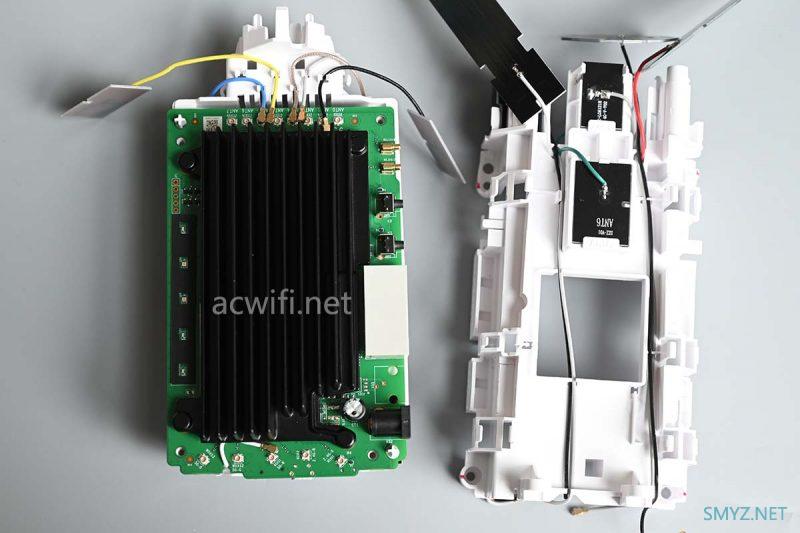

分开两半:

FiberHome烽火5G CPE Air拆机评测

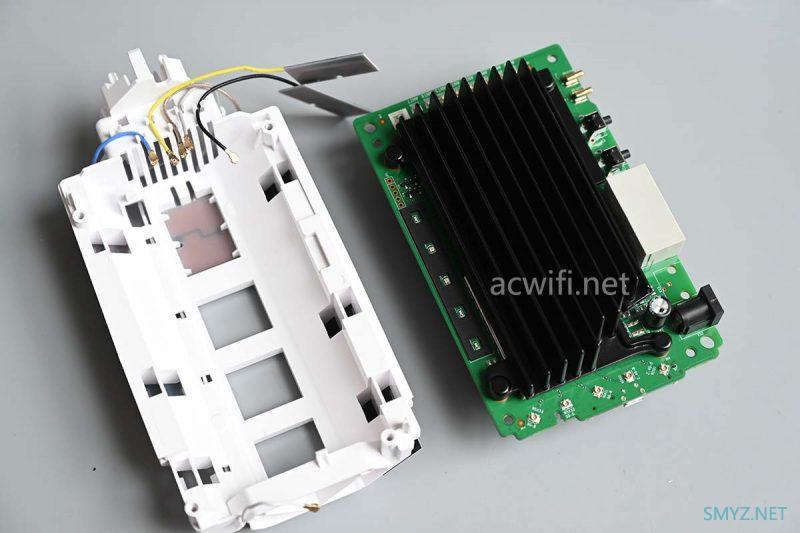

拆出主板:

FiberHome烽火5G CPE Air拆机评测

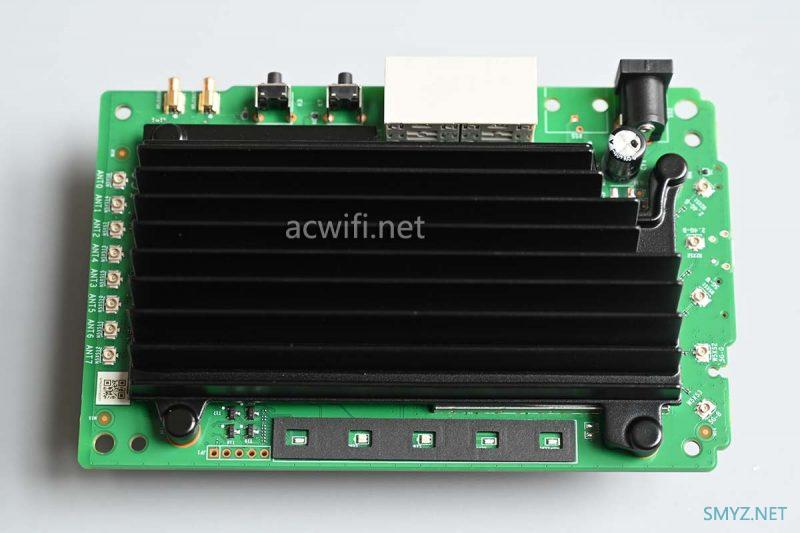

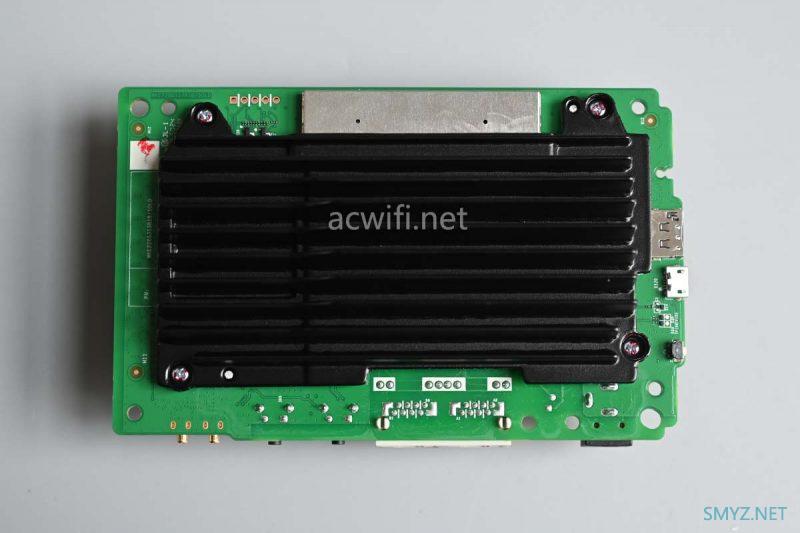

主板两个面都有厚大的散热器:

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

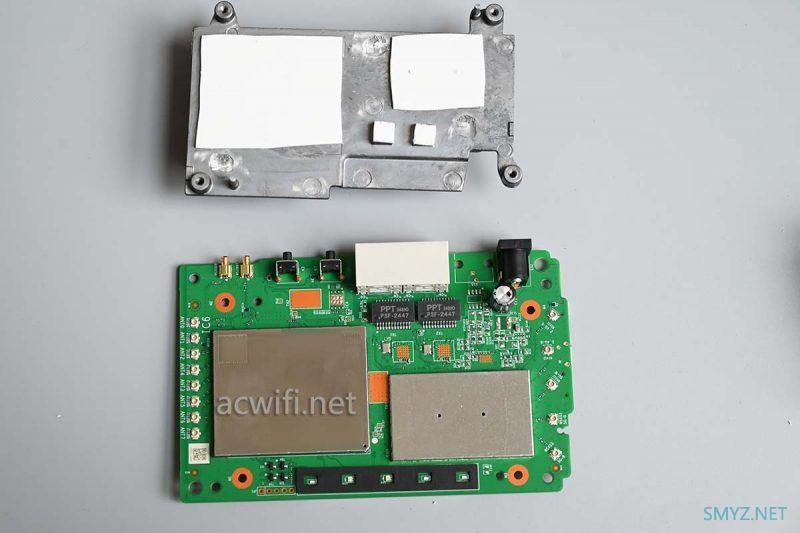

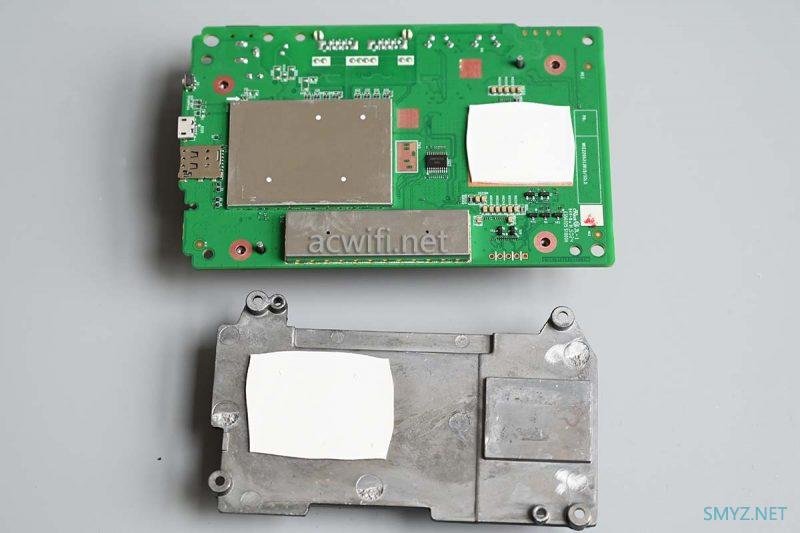

松开四颗固定螺丝,取下散热片:

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

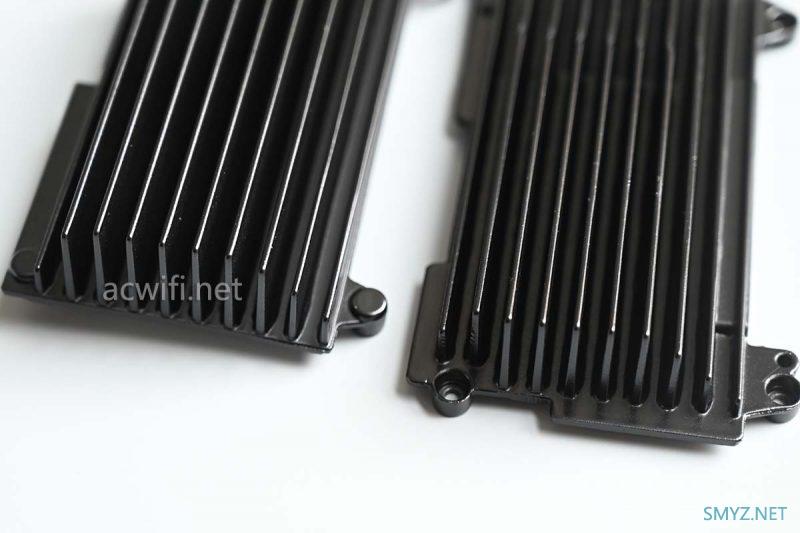

两块厚大的散热片:

FiberHome烽火5G CPE Air拆机评测

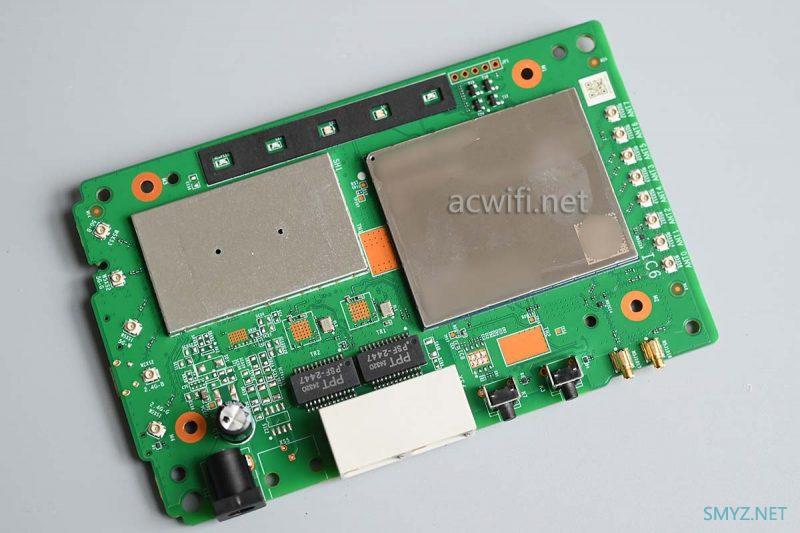

这一面有网口,所以我定义为主板正面:

FiberHome烽火5G CPE Air拆机评测

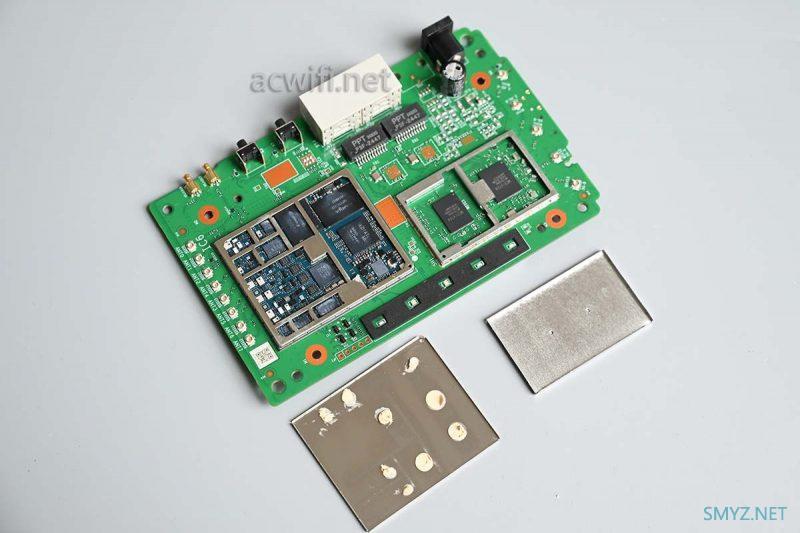

撬开两片屏蔽罩:

FiberHome烽火5G CPE Air拆机评测

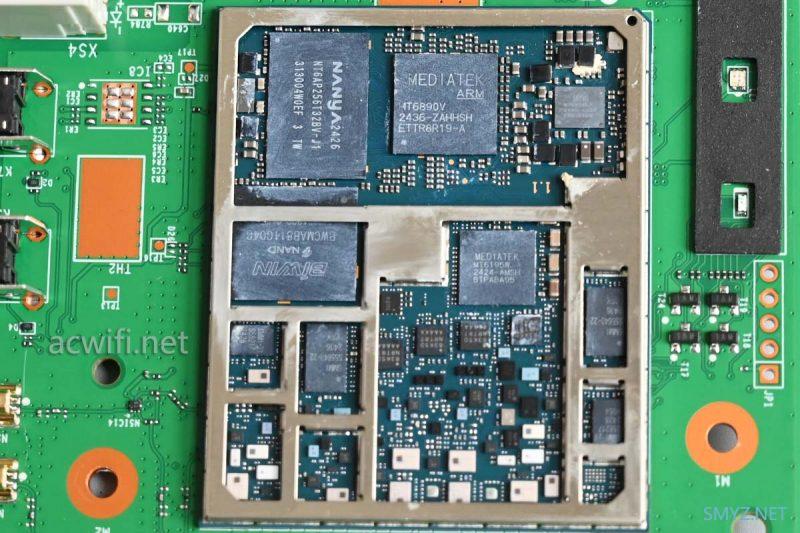

5G模块里面的全貌:

FiberHome烽火5G CPE Air拆机评测

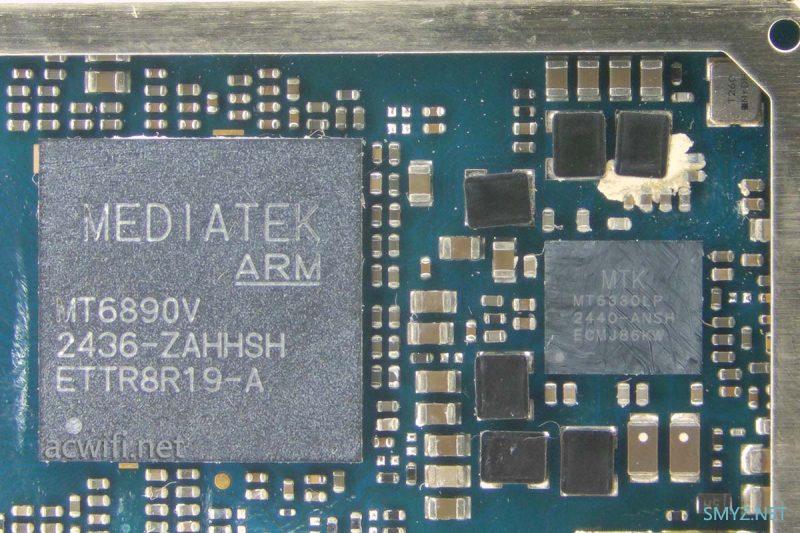

主控芯片是这颗MT6890V,Arm Cortex-A55,四核2GHz,7nm制程,低功耗,属于联发科技T750平台;旁边的MT6330LP是一颗电源管理IC(PMIC):

FiberHome烽火5G CPE Air拆机评测

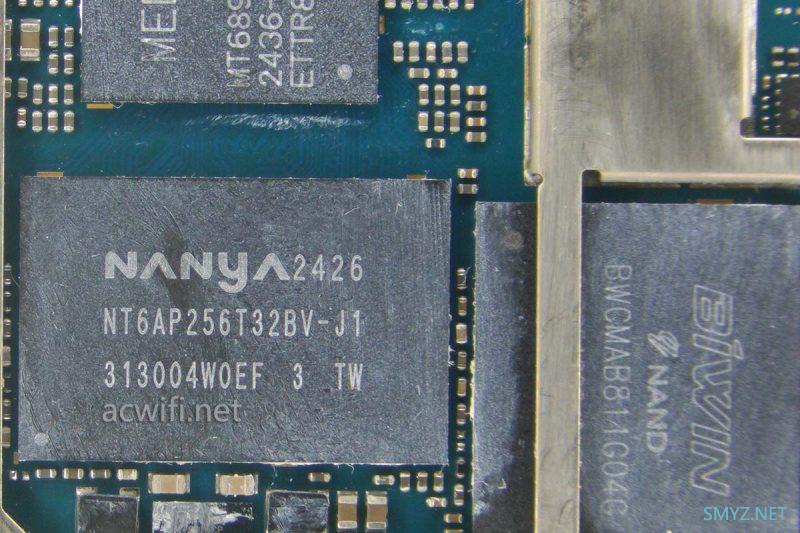

南亚内存,型号是NT6AP256T32BV-J1,容量是1GB,它旁边的NAND Flash芯片,佰维BWCMAB811G04G,我又跑去问了deepseek,说是4GB容量。

FiberHome烽火5G CPE Air拆机评测

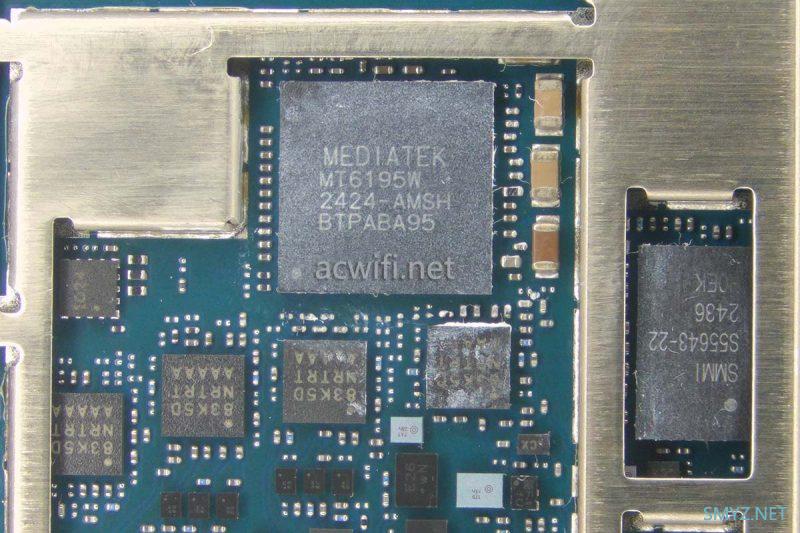

MT6195W是5G蜂窝通信射频(RF)芯片,12nm制程:

FiberHome烽火5G CPE Air拆机评测

MT6195W特性:

5G NR 支持

支持 5G Sub-6GHz 频段,提供高速数据传输和低延迟通信。

兼容 5G NSA(非独立组网)和 SA(独立组网)模式。

多模多频支持

支持 4G LTE、3G WCDMA 和 2G GSM 等多种蜂窝网络技术。

覆盖全球主要频段,确保设备在全球范围内的兼容

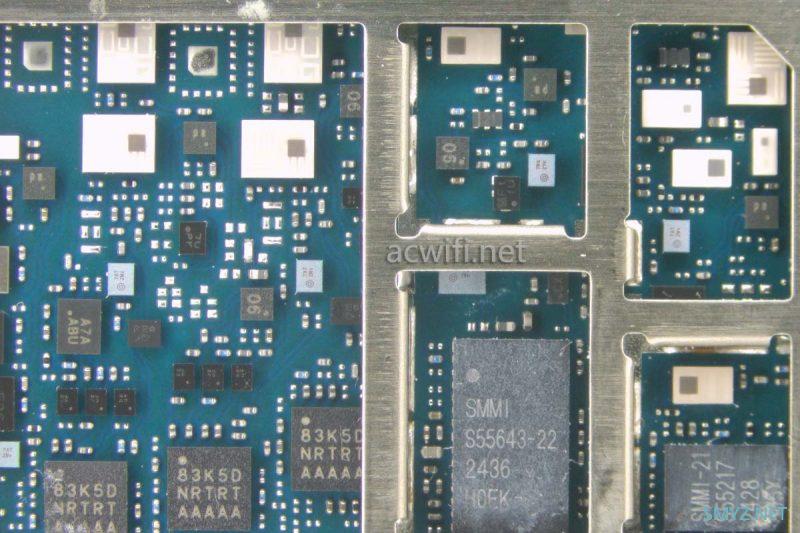

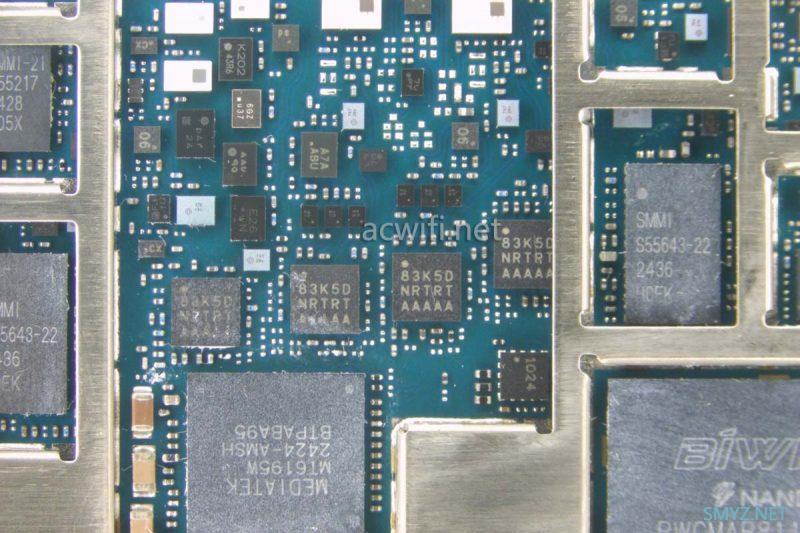

两侧有两颗一样的芯片:S55643-22 PA,它基于慧智微PA技术平台AgiPAMTM的“Phase5N”NR多频多模PA模组芯片,芯片集成了LB、MB、HB三路高性能PA,支持NR sub-3GHz所有主流频段,同时支持最新3GPP Release16的大信号带宽。

FiberHome烽火5G CPE Air拆机评测

中间四颗一样的FEM芯片:卓胜微的83K5D,支持 5G NR(Sub-6GHz)和 4G LTE 的多个频段。

其它的数颗IC就不一一细说了:(多数为滤波器)

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

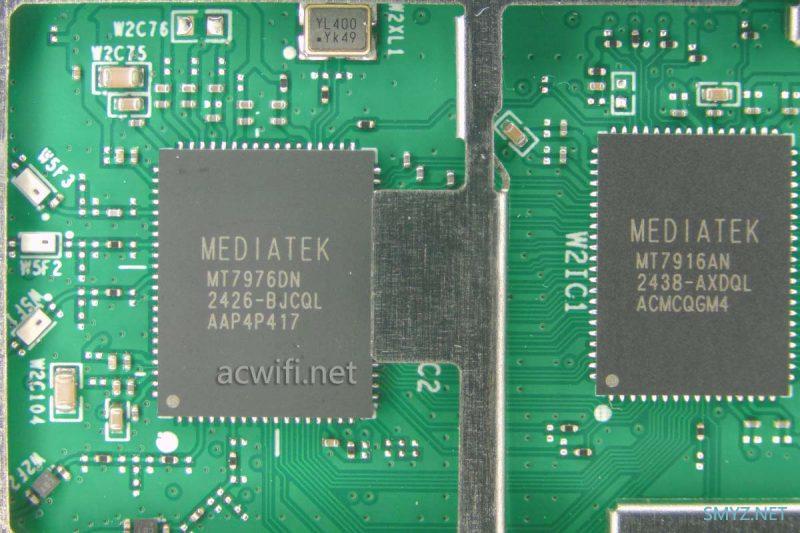

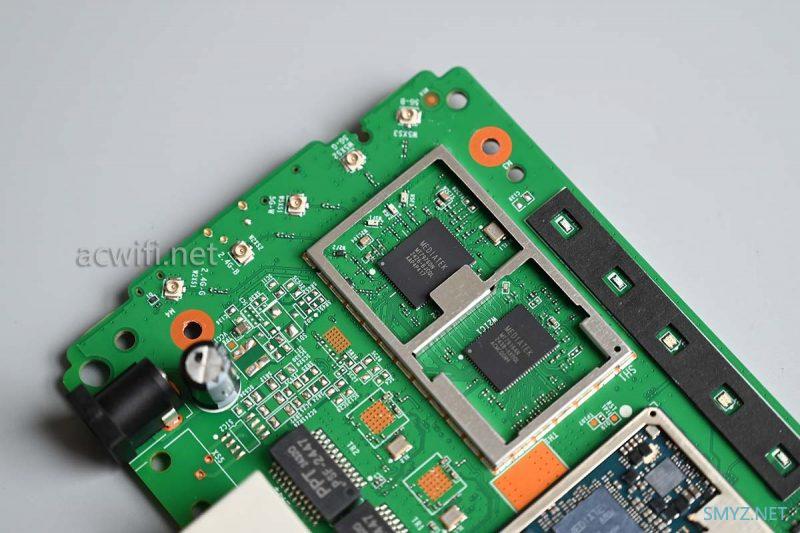

接着来看烽火5G CPE Air用的WI-Fi 芯片:

FiberHome烽火5G CPE Air拆机评测

MT7916AN是一颗双频无线MAC和无线基带(BB)芯片,2.4G支持2x2MIMO,在40MHz频宽下最高速率574Mbps,5G支持2x2MIMO,在160MHz频宽下最高速率2402Mbps;

MT7976是无线射频(RF)芯片,2.4G支持2T2R,5G支持3T3R,而且集成了2.4G和5G的PA和LNA。

FiberHome烽火5G CPE Air拆机评测

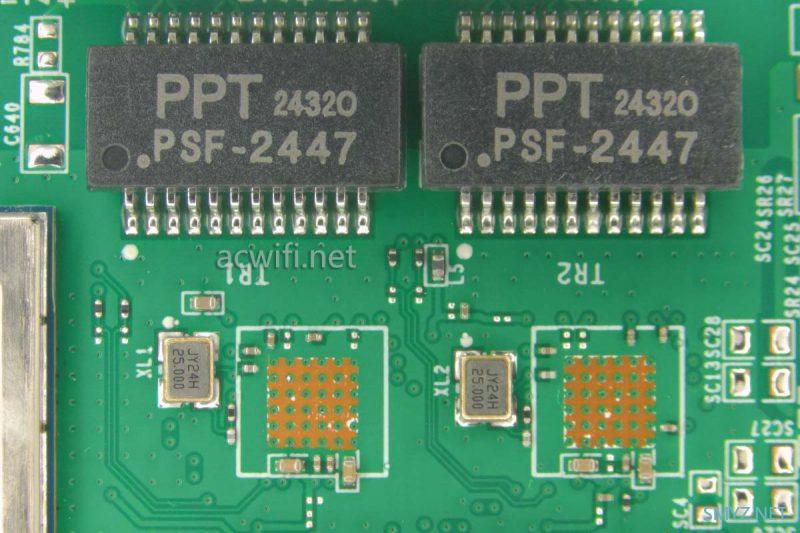

网变下方两个空盘位:

FiberHome烽火5G CPE Air拆机评测

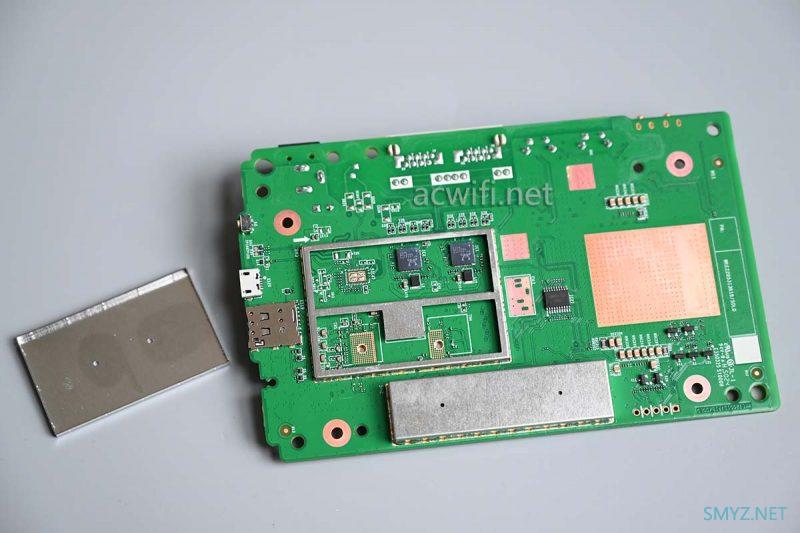

把主板背面的屏蔽罩撬开:(另一片长条的屏蔽罩焊锡固定了)

FiberHome烽火5G CPE Air拆机评测

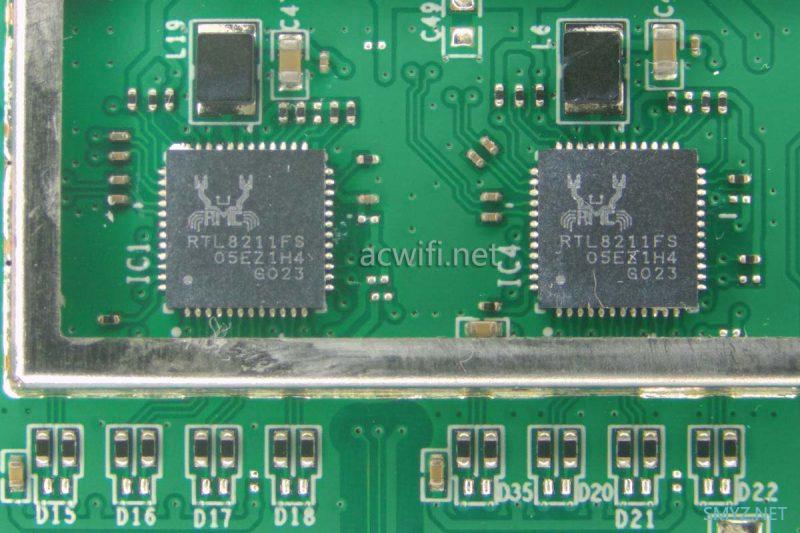

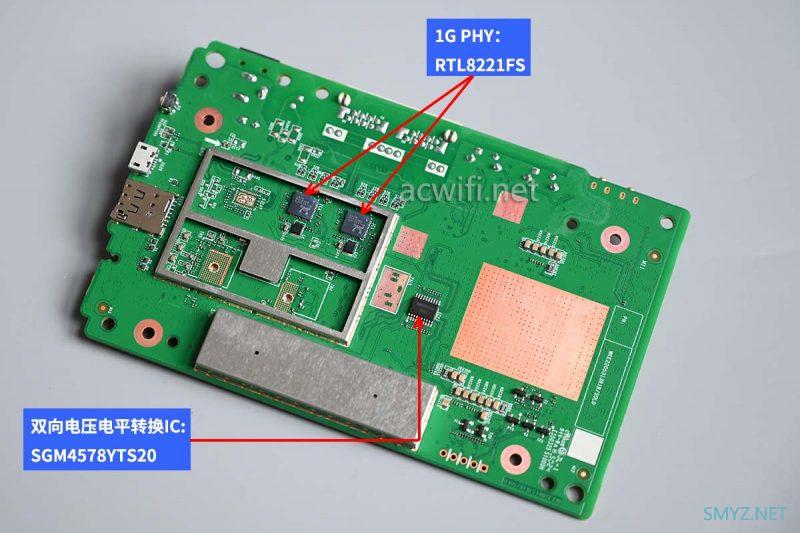

里面有两颗千兆PHY芯片:RTL8221FS:

FiberHome烽火5G CPE Air拆机评测

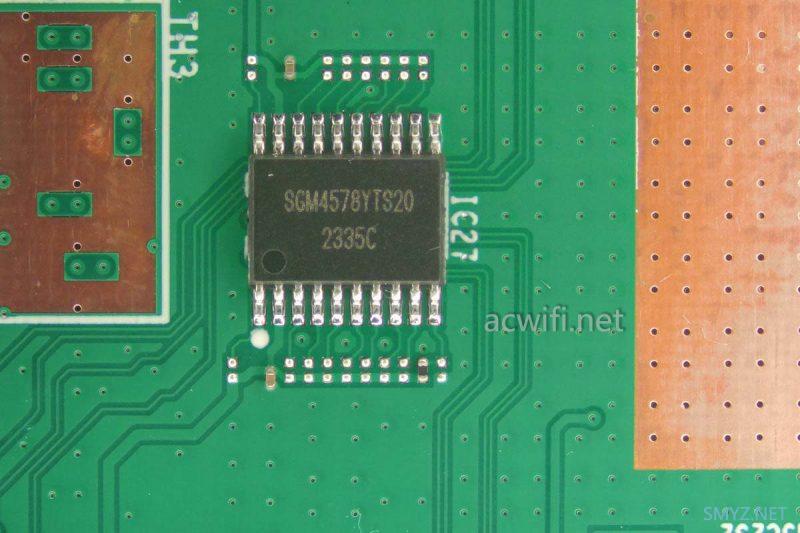

下图这颗圣邦微的SGM4578YTS20,是一颗8位双向电压电平转换器:

FiberHome烽火5G CPE Air拆机评测

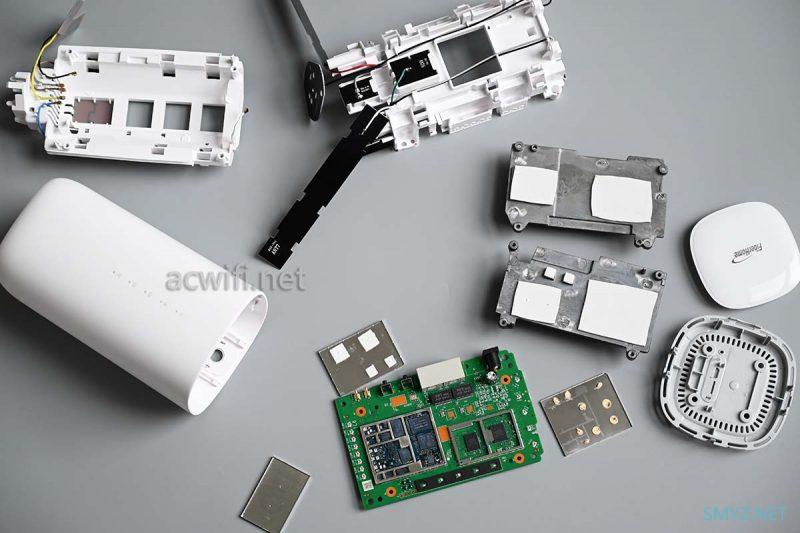

至此,这台烽火5G CPE Air拆完。

FiberHome烽火5G CPE Air拆机评测

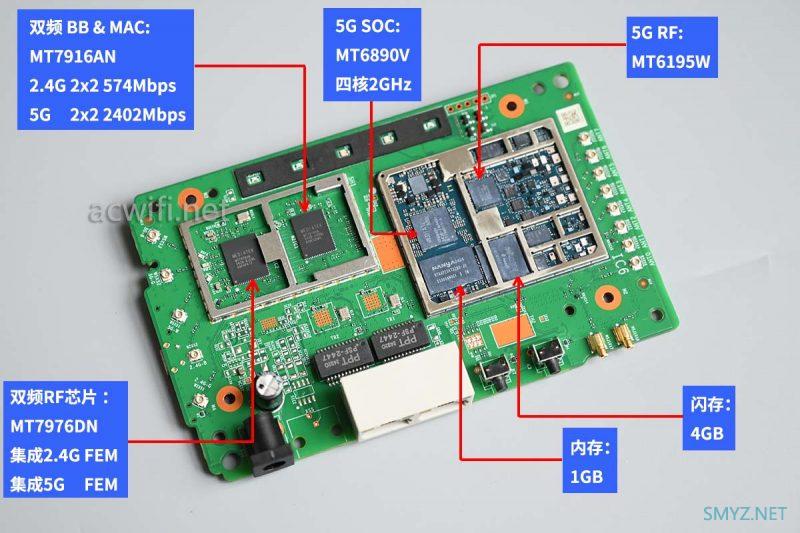

烽火5G CPE Air的芯片汇总图如下:

FiberHome烽火5G CPE Air拆机评测

FiberHome烽火5G CPE Air拆机评测

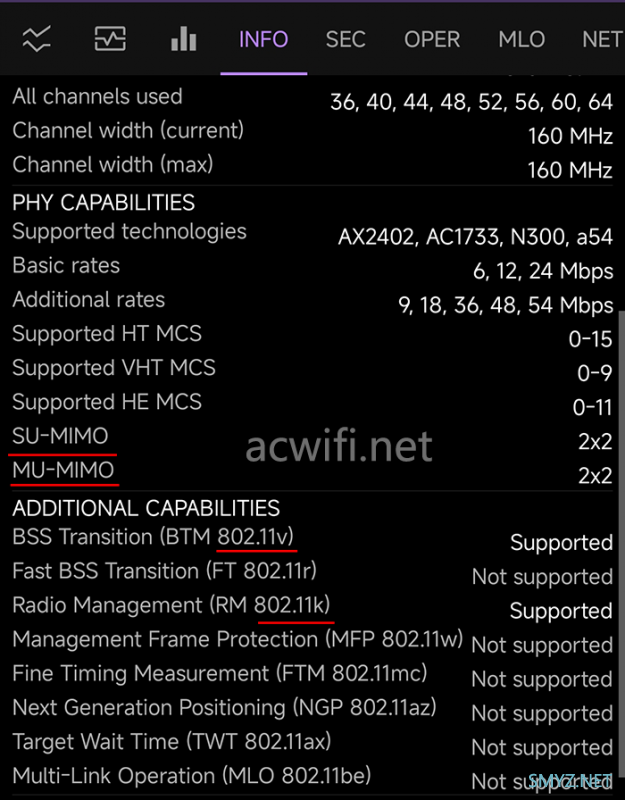

无线默认支持MU-MIMO也支持波束成形,支持802.11v和802.11k:

FiberHome烽火5G CPE Air拆机评测

(在acwifi公众号输入ana即可自动回复上述APP的下载链接)

二、小包转发性能

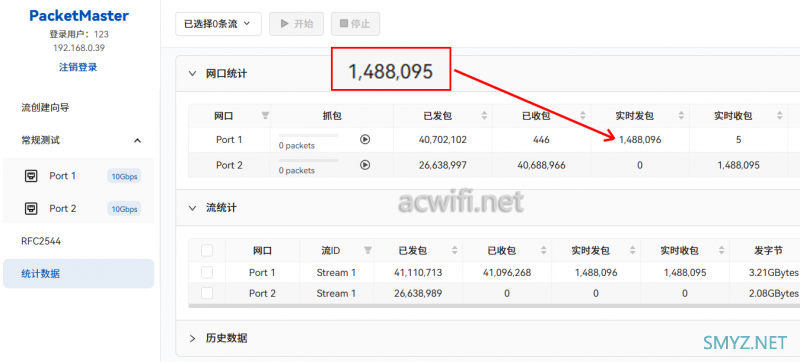

用PacketMaster工具测试这台烽火5G CPE Air的小包转发率,实测用64字节小包能跑满千兆端口,达到1.488Mpps:

FiberHome烽火5G CPE Air拆机评测

三、不同距离下的无线速度测试

由于2.4G Wi-Fi 主要用户物联终端,而平时手机、平板等主要采用5G Wi-Fi 来连接,因此主要测试5G Wi-Fi 在不同距离下的无线吞吐量。

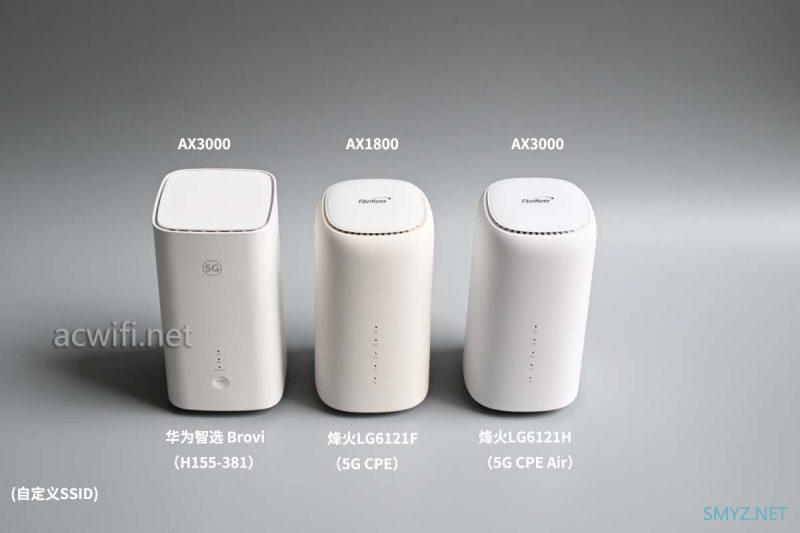

为了比较直观体现出无线速度,加入了两台5G CPE来做对比测试,分别是烽火旧款的AX1800规格的,型号是LG6121F;另一款是华为智选 Brovi,型号是H155-381,无线规格是AX3000:

FiberHome烽火5G CPE Air拆机评测

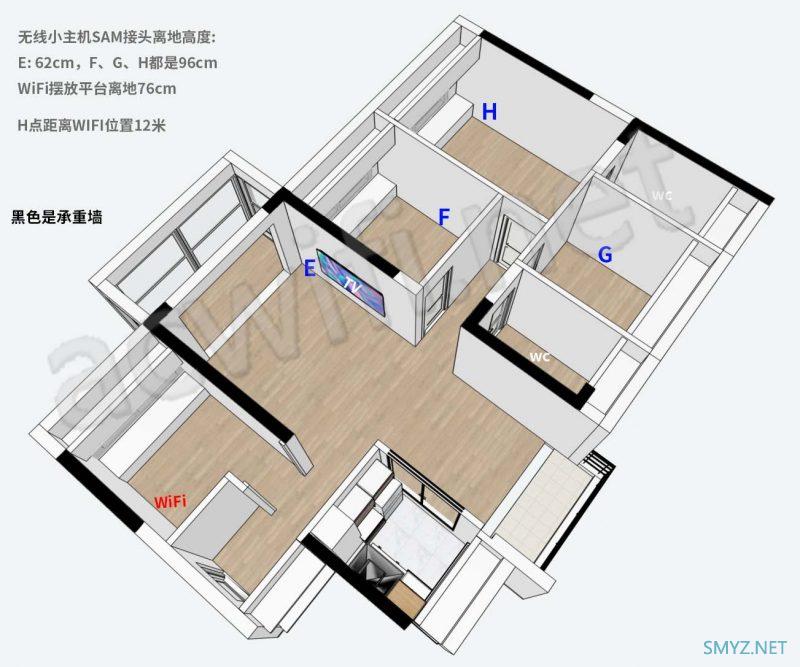

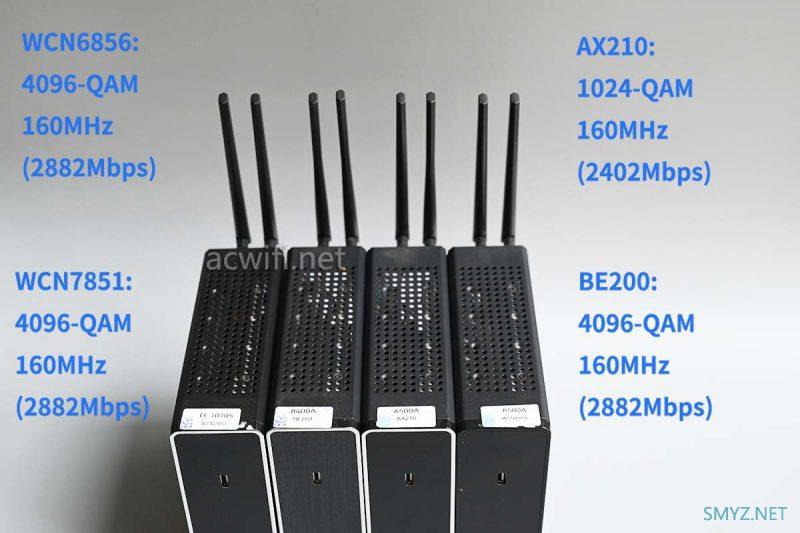

把待测机器放在下图中的“WIFI“位置,把四台安装有不同的无线网卡的小主机,摆放在E和F点进行测速。(只测这2个位置点)

FiberHome烽火5G CPE Air拆机评测

(E点位置是隔了一面水泥墙,F点是隔了两面水泥墙。)

FiberHome烽火5G CPE Air拆机评测

三台无线路由器的5G信道为44;(测速时间都在白天,避开晚上的多干扰时段)

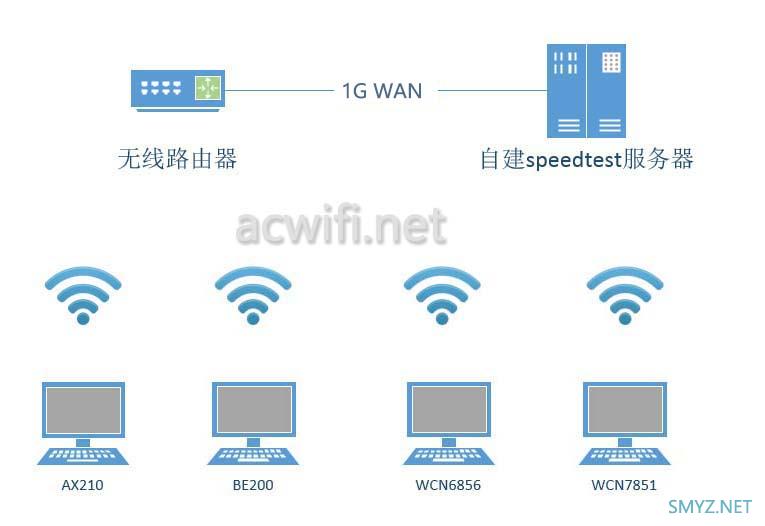

上网方式设置为静态IP,然后WAN口连接自建的speedtest测速服务器进行测速,每个位置连续测速6次,最后取平均值做参考。各设备的连接方式如下:

FiberHome烽火5G CPE Air拆机评测

注:凡是表格中有0,代表无线信号弱到已经连接不上了,所以0即连接不上。

1、AX210无线网卡的测速结果

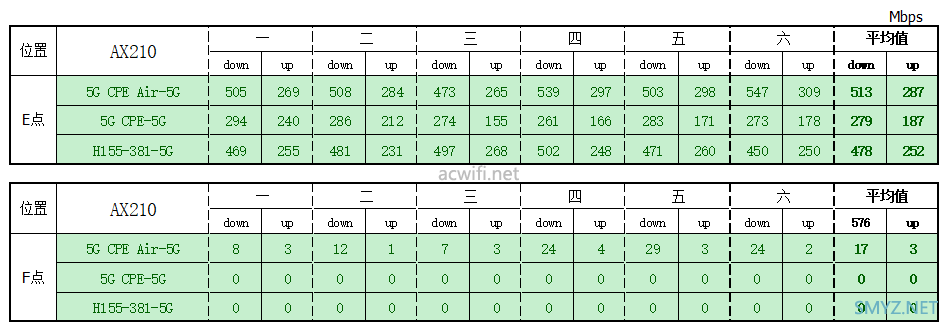

用AX210测速得到的所有结果如下表格:

FiberHome烽火5G CPE Air拆机评测

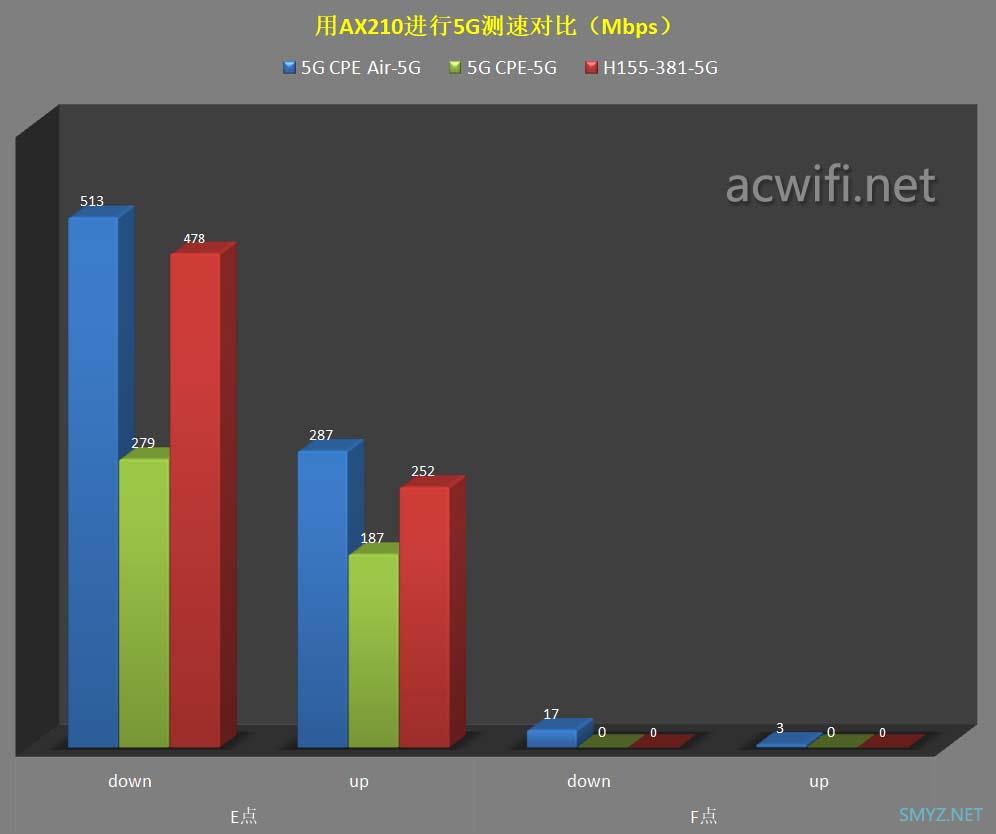

5G平均值汇总图表:

FiberHome烽火5G CPE Air拆机评测

5G速度方面,两个位置均是烽火5G CPE Air快,由于旧款的AX1800只支持80MHz频宽,所以在速度上明显要慢。

2、WCN6856无线网卡的测速结果

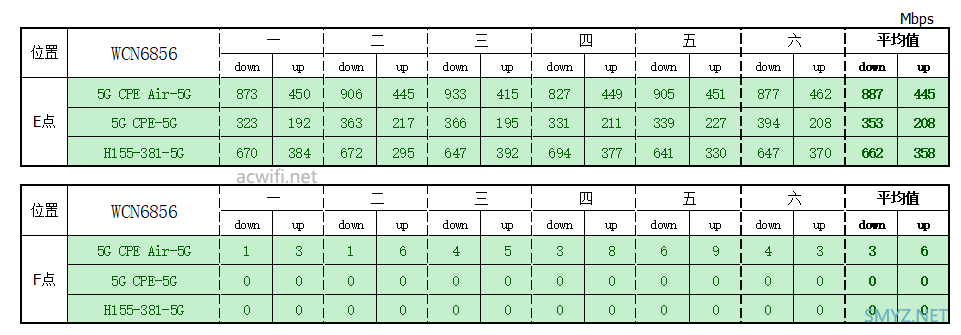

用WCN686测速得到的所有结果如下表格:

FiberHome烽火5G CPE Air拆机评测

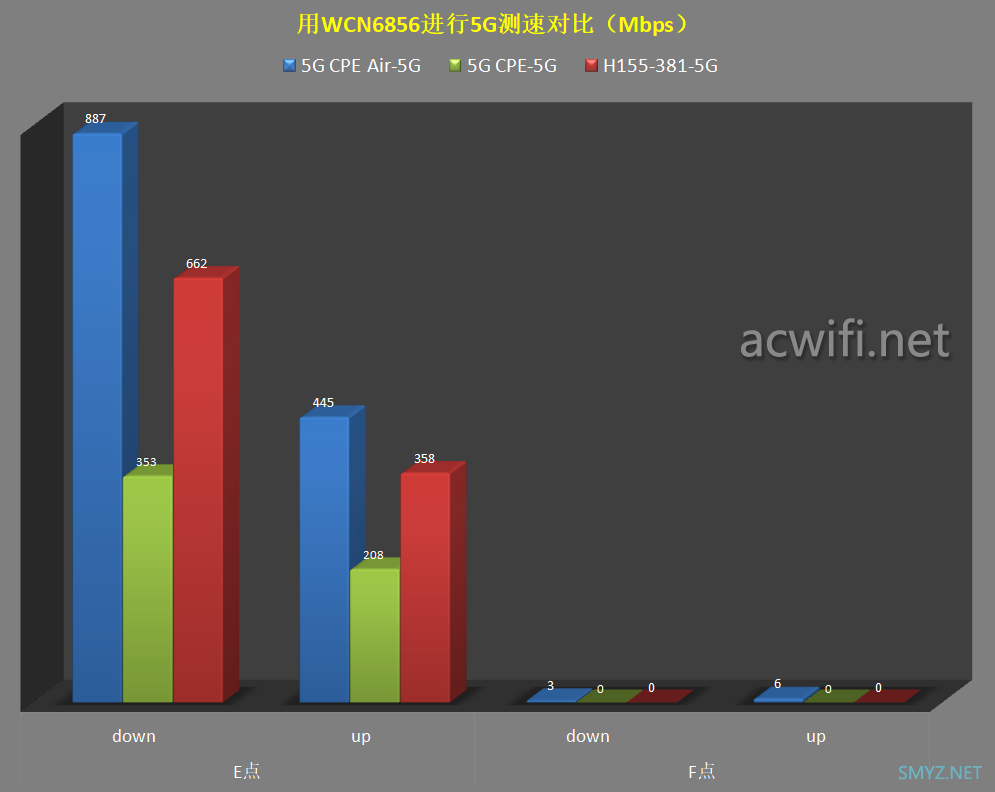

5G平均值汇总图表:

FiberHome烽火5G CPE Air拆机评测

在E点,烽火5G CPE Air明显要比H155-381快,在F点旧款的烽火5G CPE和H155-381已经连接不上5G信号了。

3、WCN7851无线网卡的测速结果

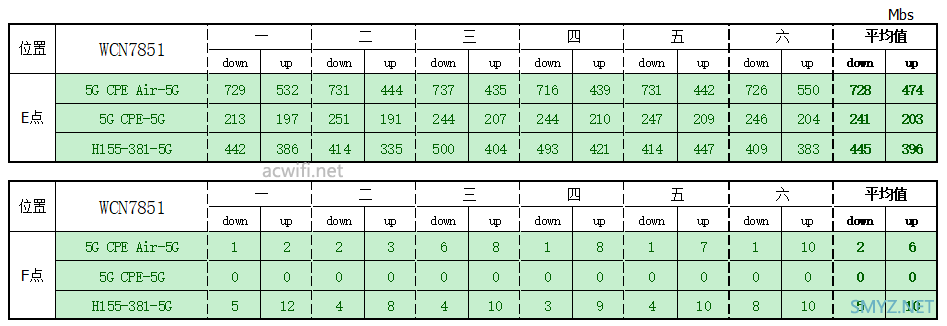

用WCN7851测速得到的所有结果如下表格:

FiberHome烽火5G CPE Air拆机评测

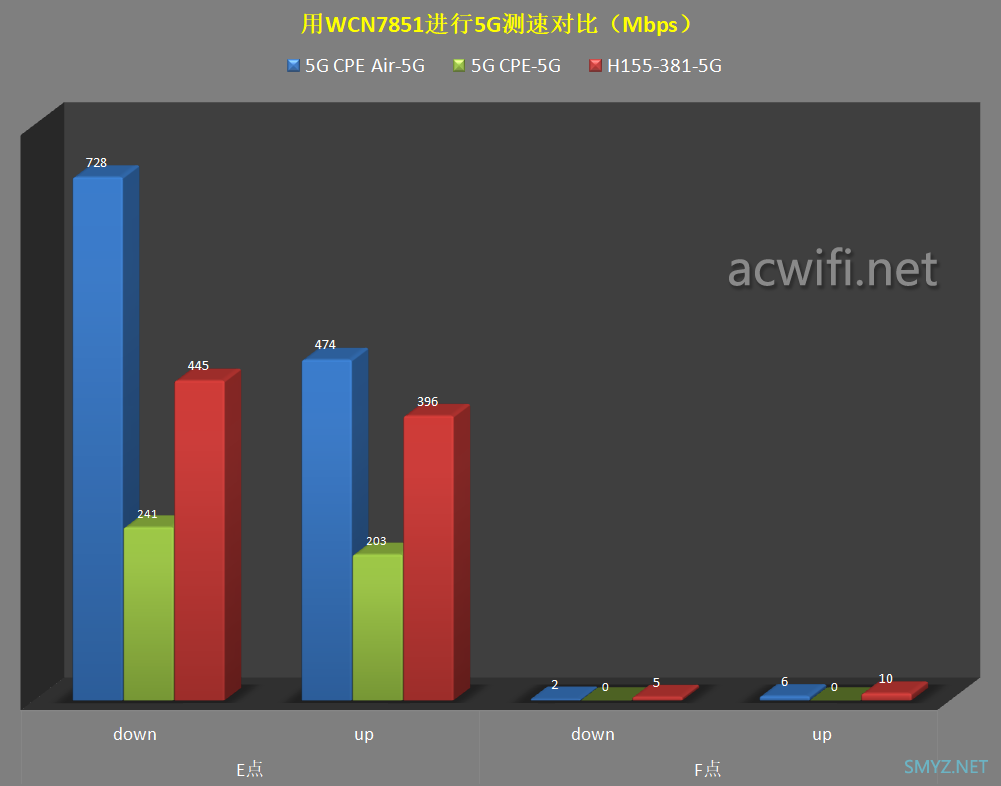

5G平均值汇总图表:

FiberHome烽火5G CPE Air拆机评测

在E点位置里,5G速度是烽火5G CPE Air明显要快;在F点位置里,旧款的5G CPE已经连接不上信号,

4、BE200无线网卡的测速结果

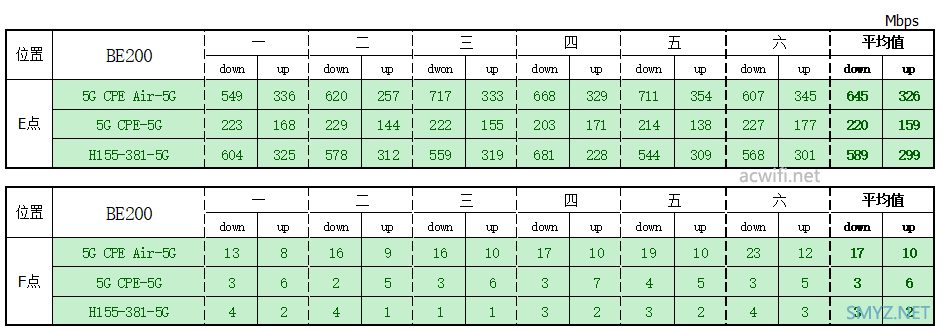

用BE200测速得到的所有结果如下表格:

FiberHome烽火5G CPE Air拆机评测

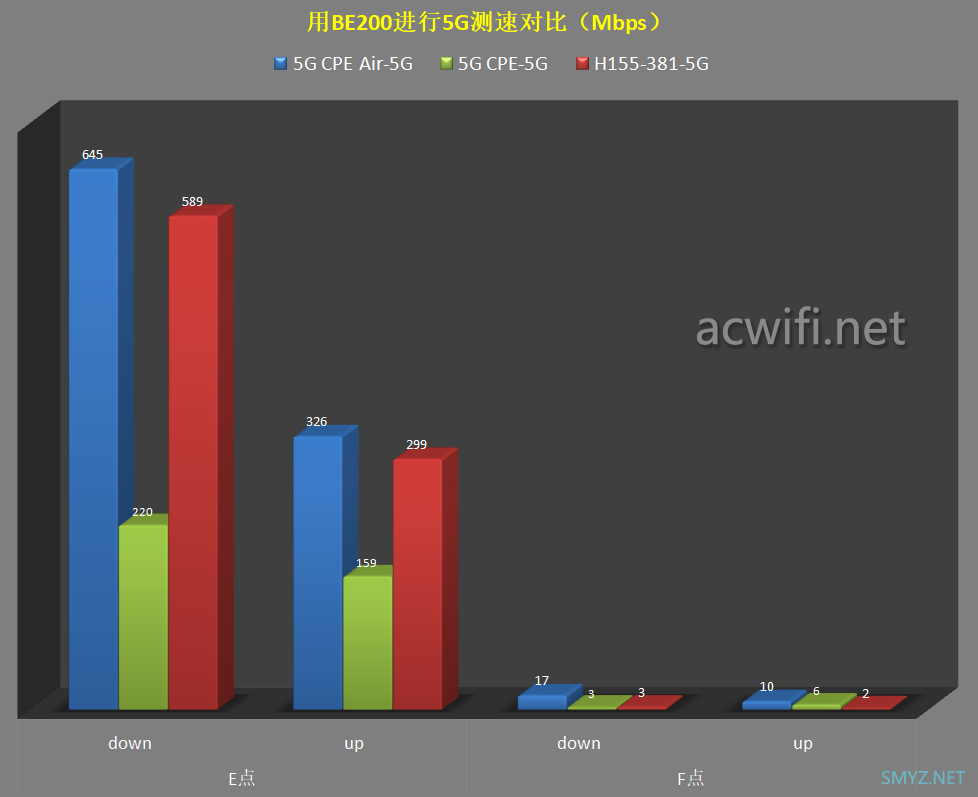

5G平均值汇总图表:

FiberHome烽火5G CPE Air拆机评测

在两个位置里,5G的表现都是烽火5G CPE Air好些。

从以上的测速结果来看,烽火5G CPE Air比旧款的5G CPE都要好,而且相比华为智选的H155-381也好一些。

四、Wi-Fi 极速测试

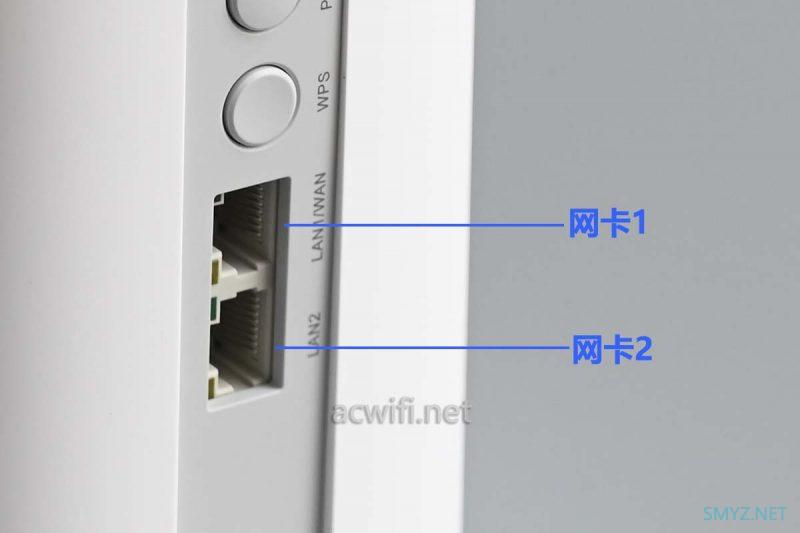

由于是千兆口,所以用160MHz频宽的无线终端,测速都会有上限1000Mbps,如果用电脑的两个网口连接烽火5G CPE Air的两个LAN口,然后同时发送数据,就能突破千兆了。

FiberHome烽火5G CPE Air拆机评测

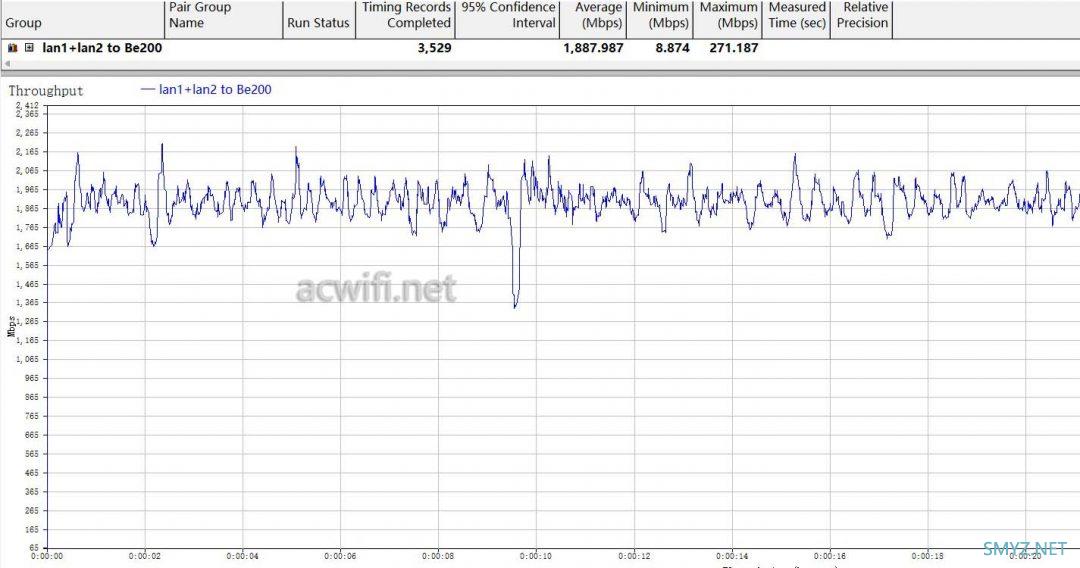

比如2个LAN口同时向BE200的5G发送数据包,测速结果为1887Mbps:(打流工具是IxChariot)

FiberHome烽火5G CPE Air拆机评测

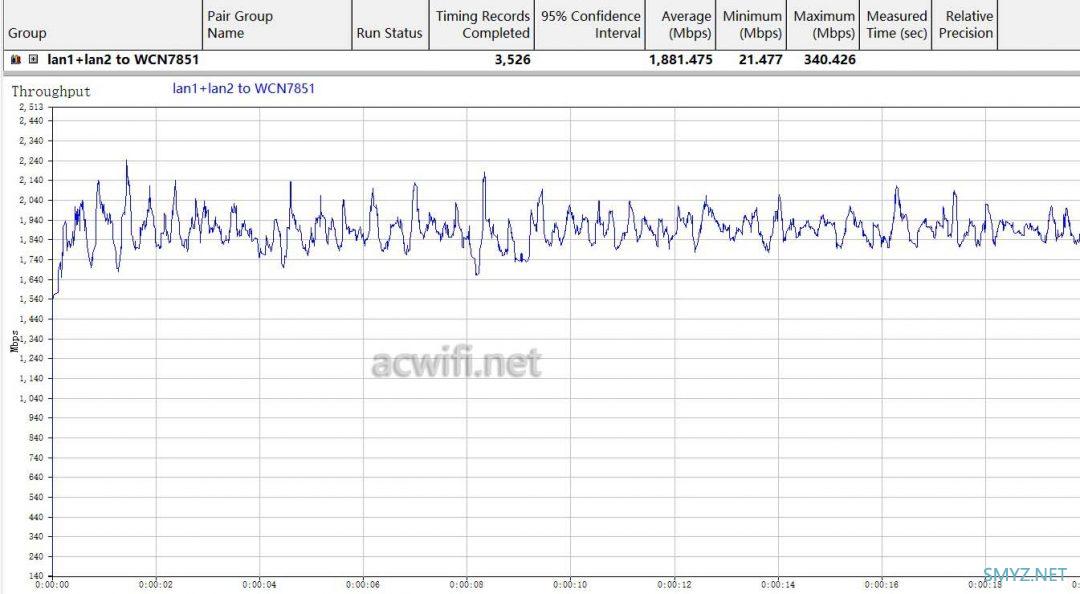

用WCN7851网卡测得的结果为1881Mbps:

FiberHome烽火5G CPE Air拆机评测

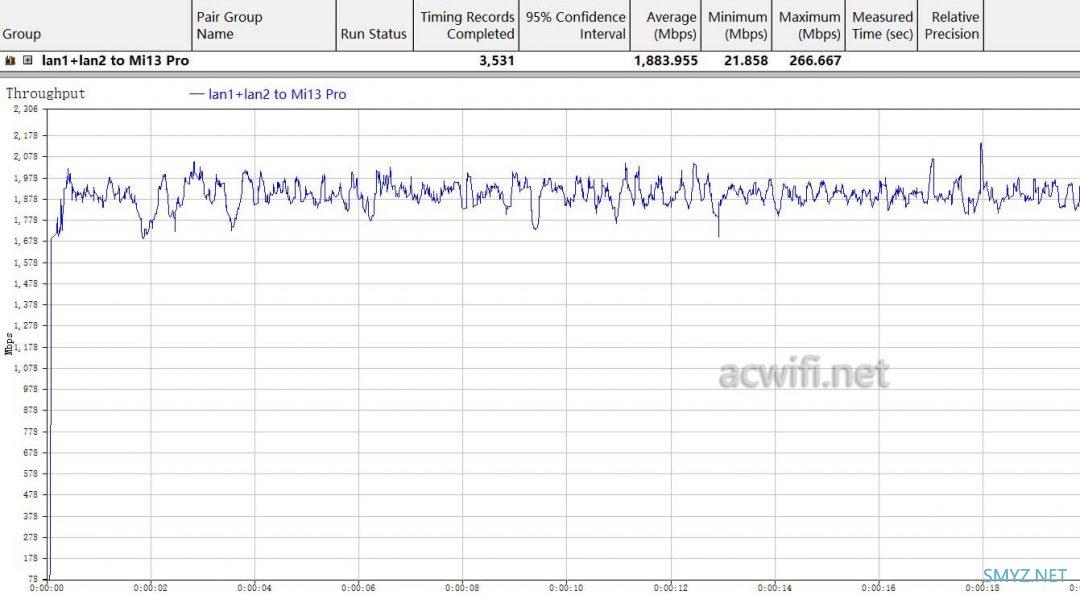

用小米13 Pro测得的结果为1883Mbps:

FiberHome烽火5G CPE Air拆机评测

三款无线终端都测得超过了1880Mbps。

五、5G上网速度测试

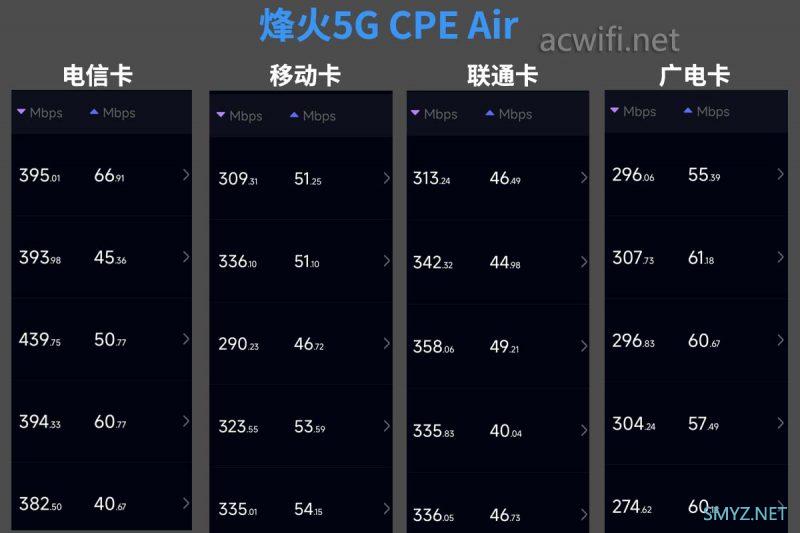

手上有四张不同运营商的手机卡,分别是电信、移动、联通、广电,分别测速看看。把烽火5G CPE Air放在房间近窗边的位置。各测速结果如下:

FiberHome烽火5G CPE Air拆机评测

在我当前的小区,速度最好的是电信卡。(测速跟周围的基站配置有好大关系)

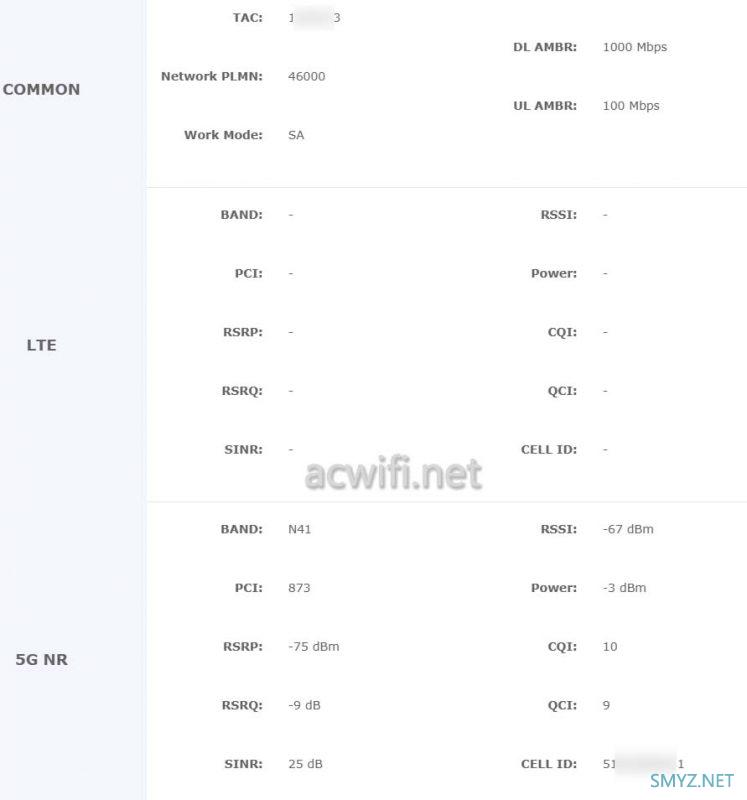

可在”射频信号参数”里面查看网络详情:(下图是广电网络)

FiberHome烽火5G CPE Air拆机评测

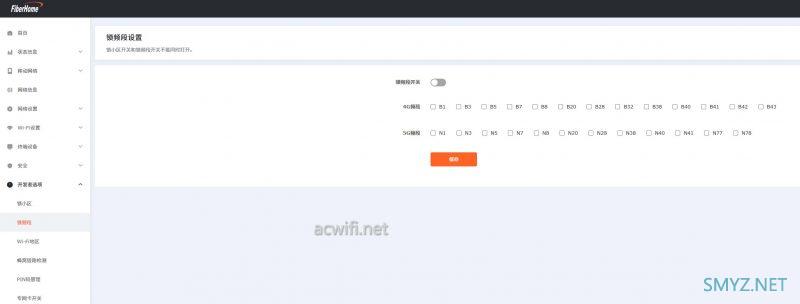

也可以通过”锁小区”或”锁频段”(两者二选一)来获得更快更稳定的网络:

FiberHome烽火5G CPE Air拆机评测

六、50个智能插座连接测试

使用50个支持2.4G W-iFi连接的智能插座,同时开机连接烽火5G CPE Air的无线,看能不能在短时间内同时连接上。

FiberHome烽火5G CPE Air拆机评测

实测在半分钟左右就能同时连接上50个智能插座 ,并且能同时执行控制开/关动作。

FiberHome烽火5G CPE Air拆机评测

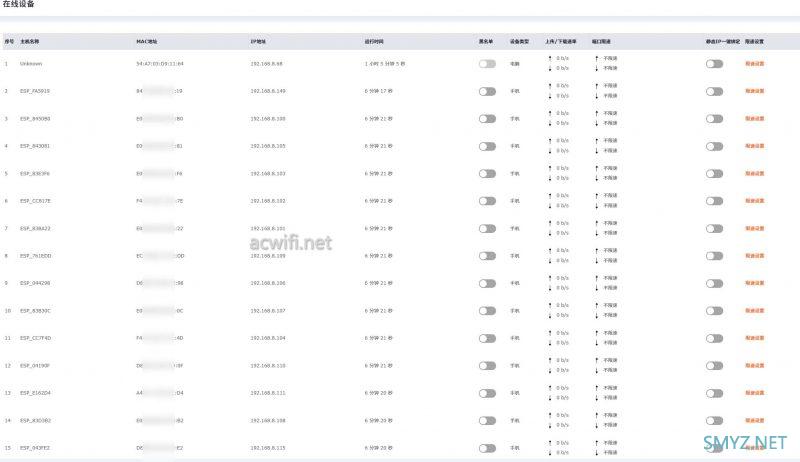

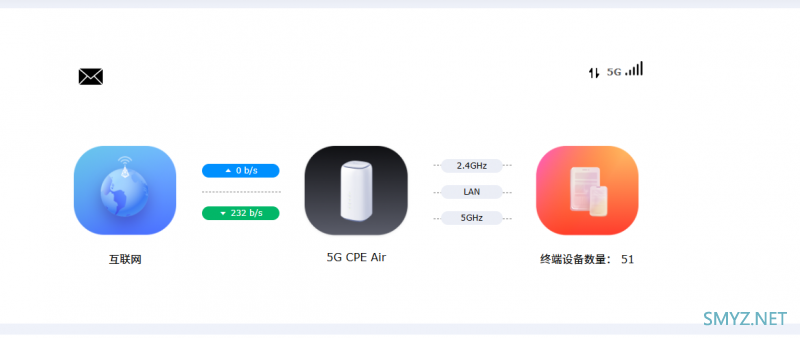

终端连接列表:

FiberHome烽火5G CPE Air拆机评测

七、APP功能

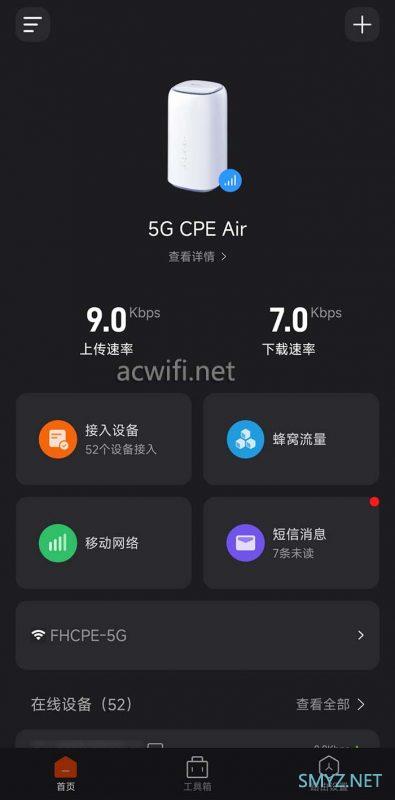

烽火APP的主界面:

FiberHome烽火5G CPE Air拆机评测

可以发送短信吗?可以的,在WEB和APP里面都可以收发短信。

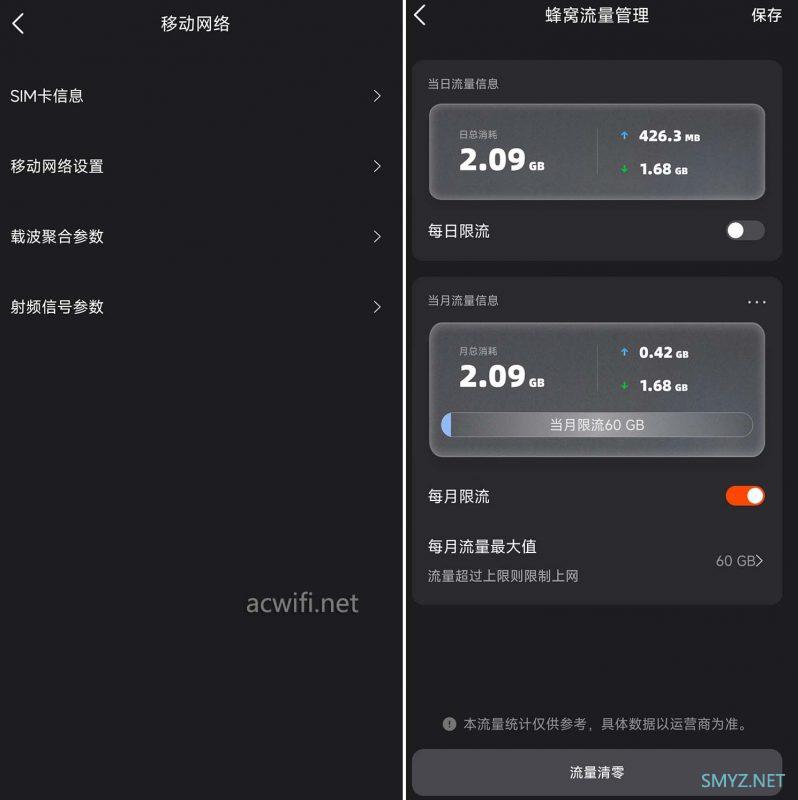

移动网络信息和流量限制设置:

FiberHome烽火5G CPE Air拆机评测

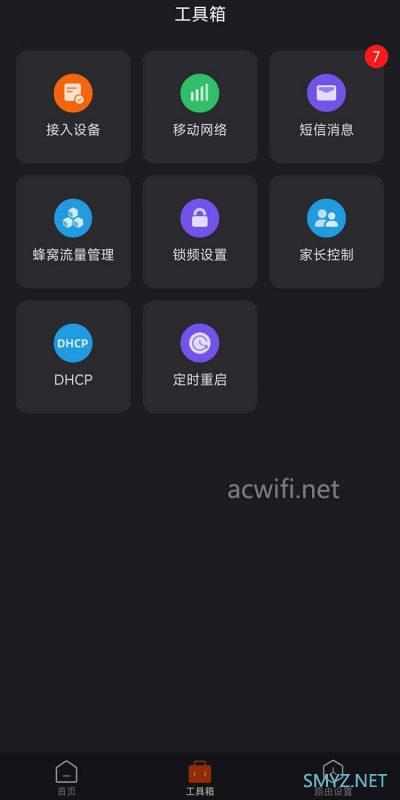

“工具箱”里面有“家长控制”功能

FiberHome烽火5G CPE Air拆机评测

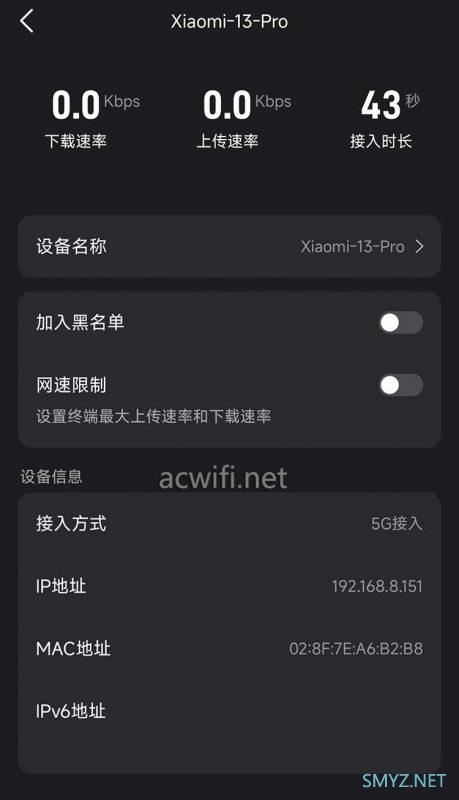

点进“接入设备”查看,可以对指定终端设备进行黑白名单的接入控制和网速限制:

FiberHome烽火5G CPE Air拆机评测

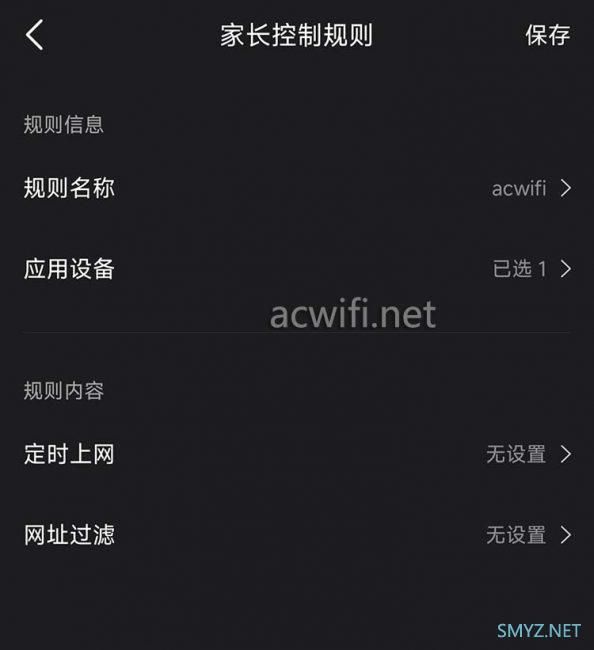

“家长控制”功能里面,可以设置定时上网和网址过滤,个人认为如果有“APP应用控制”功能会更好些。

FiberHome烽火5G CPE Air拆机评测

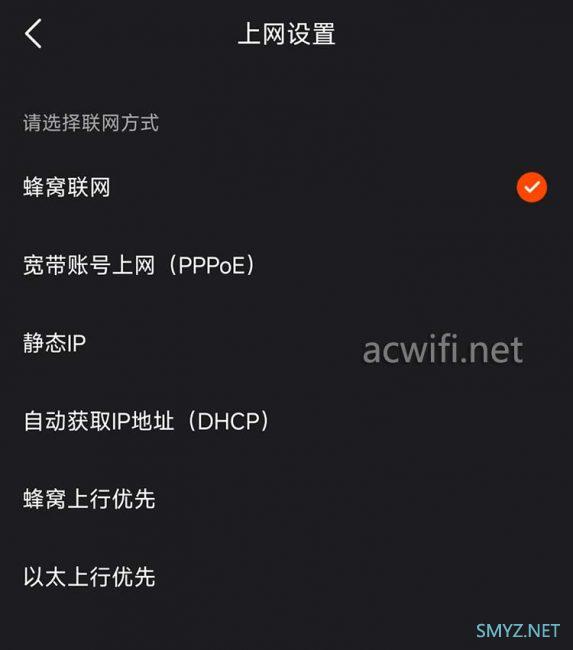

联网方式设置:

FiberHome烽火5G CPE Air拆机评测

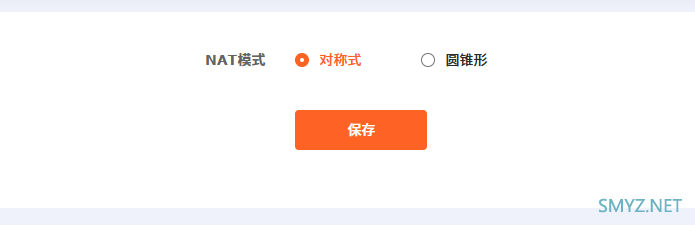

在APP里没有找到WEB界面里的NAT类型设置 ,默认是对称形NAT,如果你要开圆锥形就要用网页版登录去设置了。

FiberHome烽火5G CPE Air拆机评测

八、总结

在室温24度里运行一天,机身温度不高,靠近透气孔的顶部位置温温的,因为这套芯片发热就不大,而且有被两片厚厚的散热夹着;可以设置两种联网方式互为备份自动切换;支持外接天线;支持锁区或锁频段;能加入APP应用限制功能就更好了。当前1249元的价格,因需选择吧!
