TL-7AP5100HC拆机WI-Fi 7 吸顶AP

2025-01-13 11:11整合编辑：@数码一族

在京东APP上搜索“我要红包101”会有大红包！

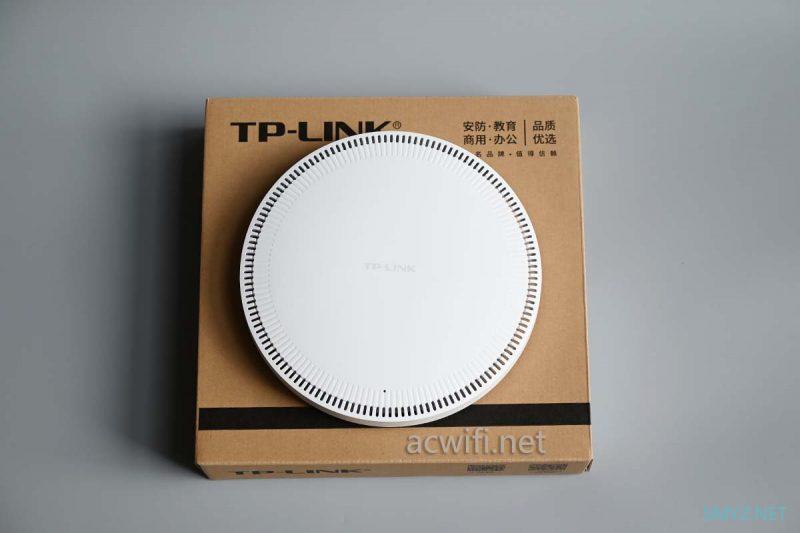

TP-LINK的TL-7AP5100HC好便宜呀，2.5G网口的BE5100吸顶AP才368元，拆机看看吧

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

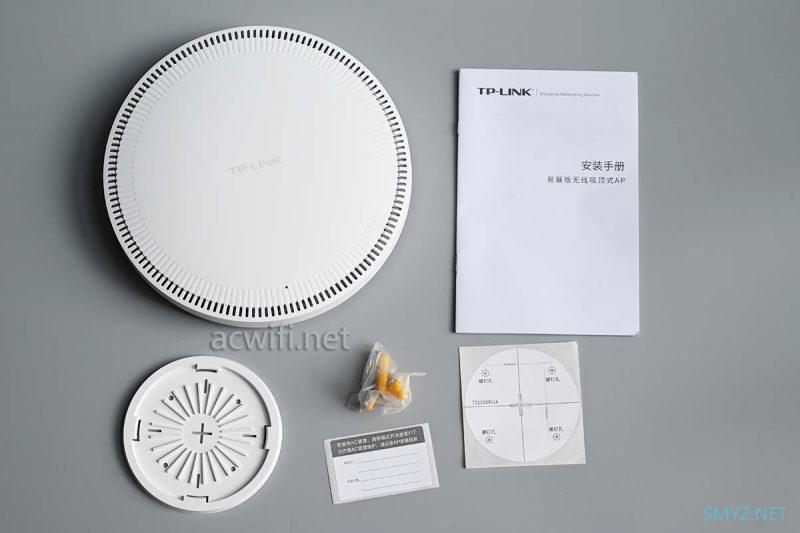

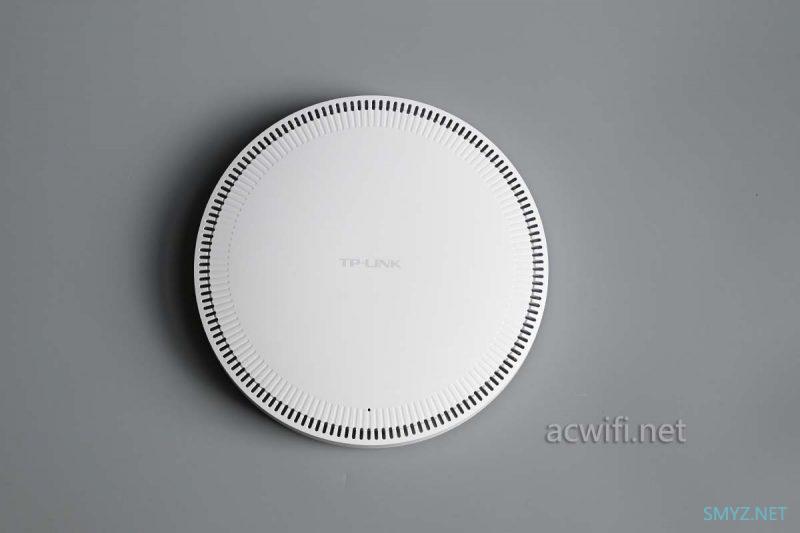

机身和配件：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

外壳就是用XAP5400GC、XAP3020GC这种：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

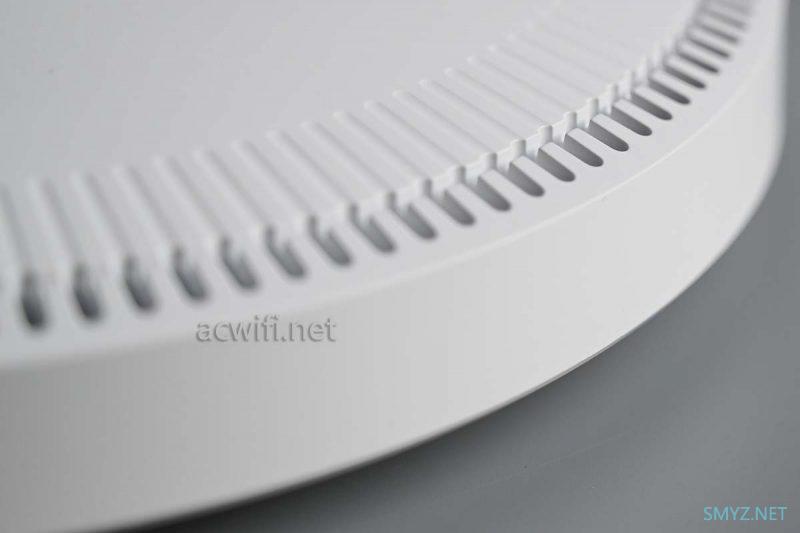

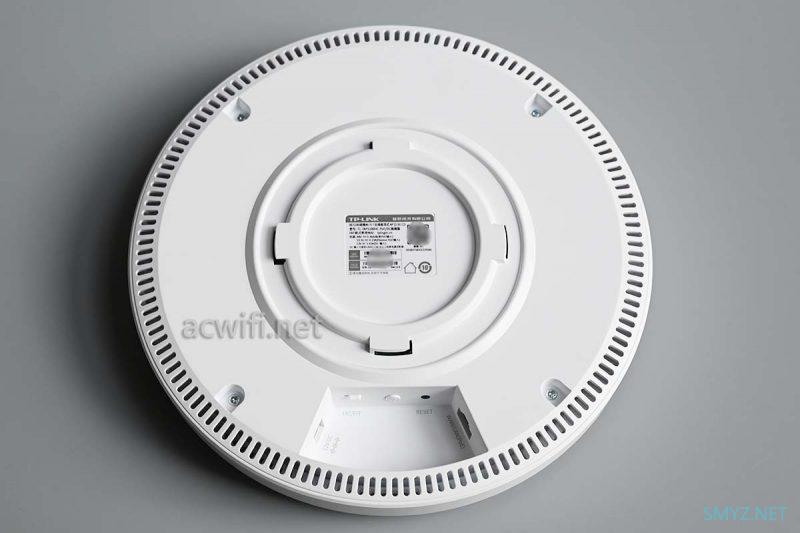

一圈透气孔：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

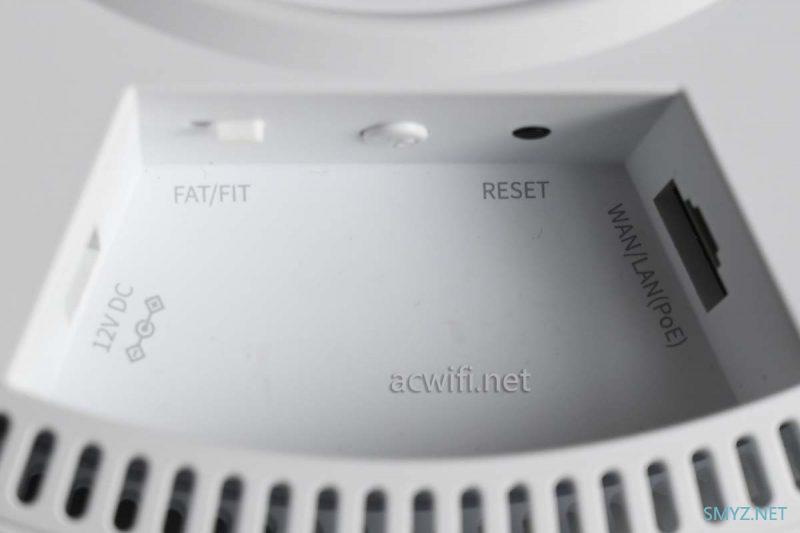

一个12V DC 5.5/2.1mm口，一个2.5G网口可WAN可LAN，支持PoE，一个FAT/FIT模式切换键，一个易展键，一个RESET键。如果是FAT模式，它默认是AP模式，可进系统切换为路由模式，用拨号上网也是可行的。

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

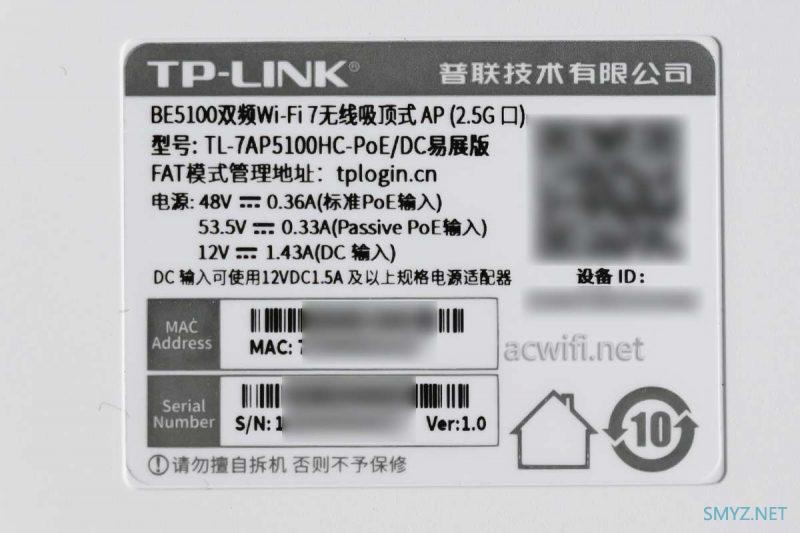

标签上写的型号：TL-7AP5100HC-PoE/DC（易展版）

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

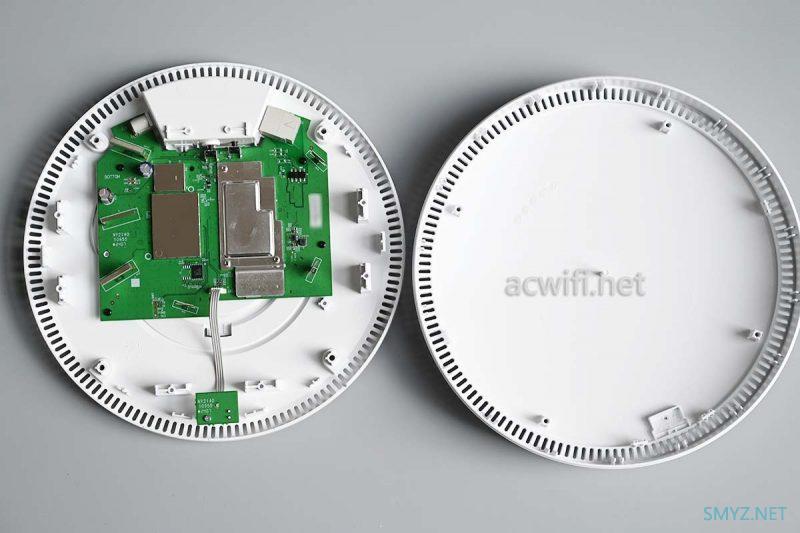

(DC电源建议配12V/1.5A或以上的)空口先机功率为4.8W 插一个2.5G口的功率为5.5W （DC供电）。拆开外壳：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

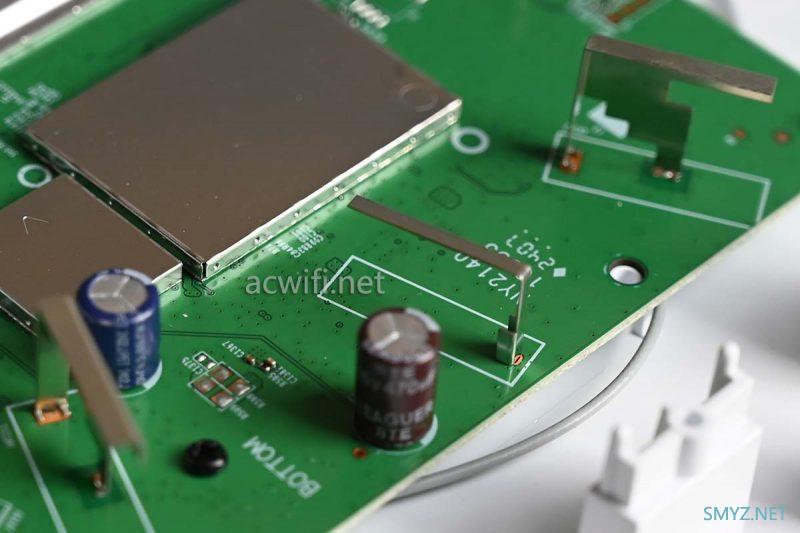

立起的有5根天线：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

有三款不同形状：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

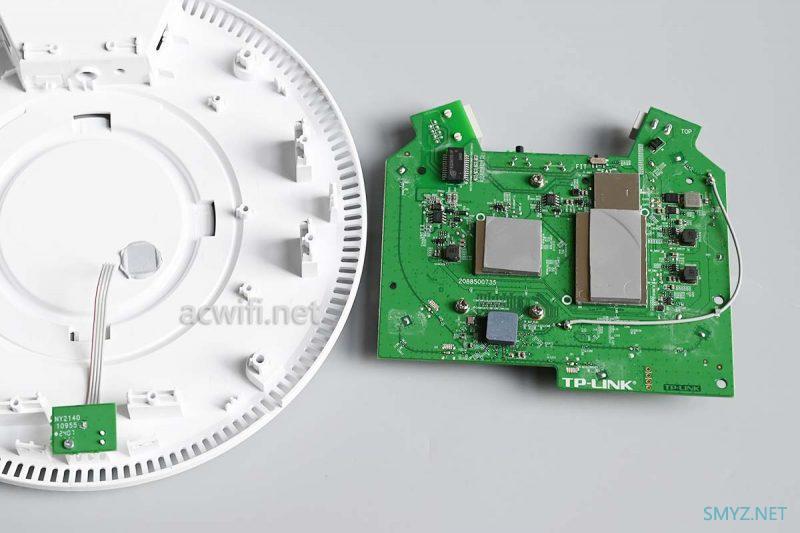

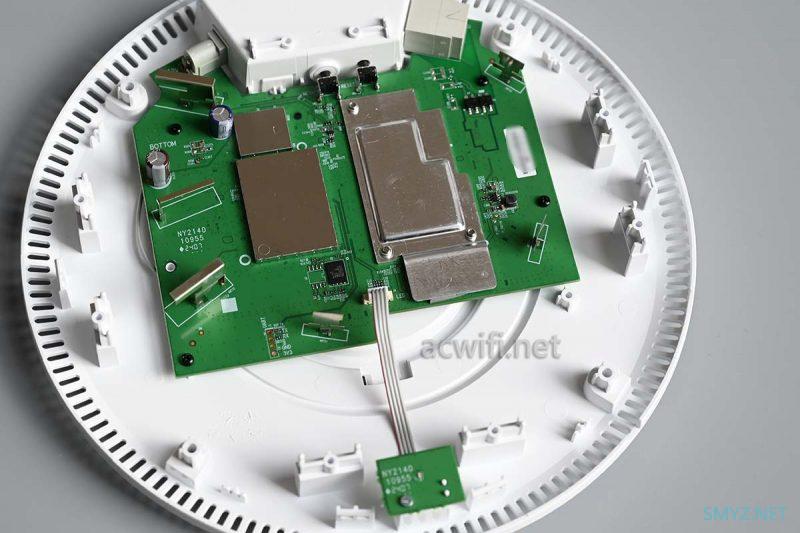

断开指示灯的连接线，拆开主板并翻转背面：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

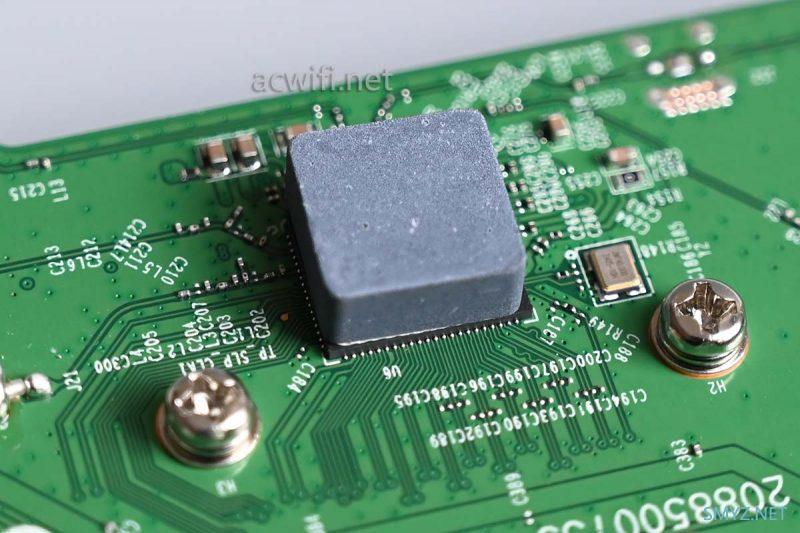

无线射频芯片上方盖的碳化硅陶瓷片：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

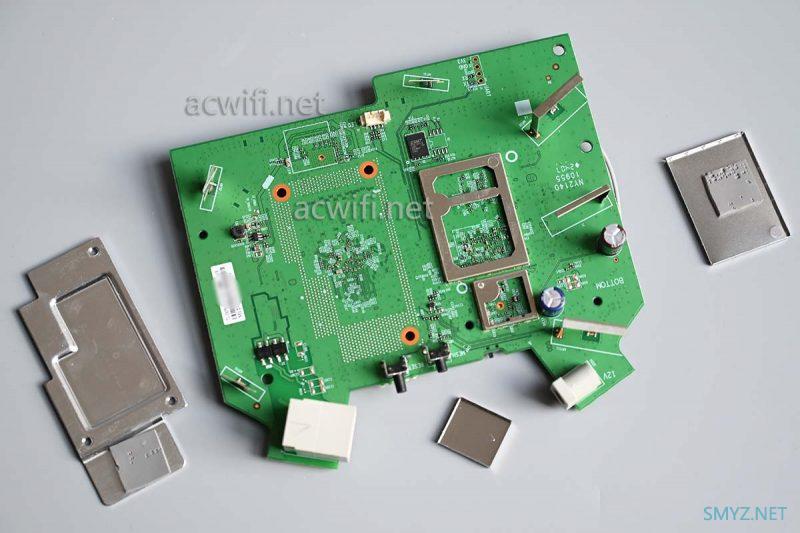

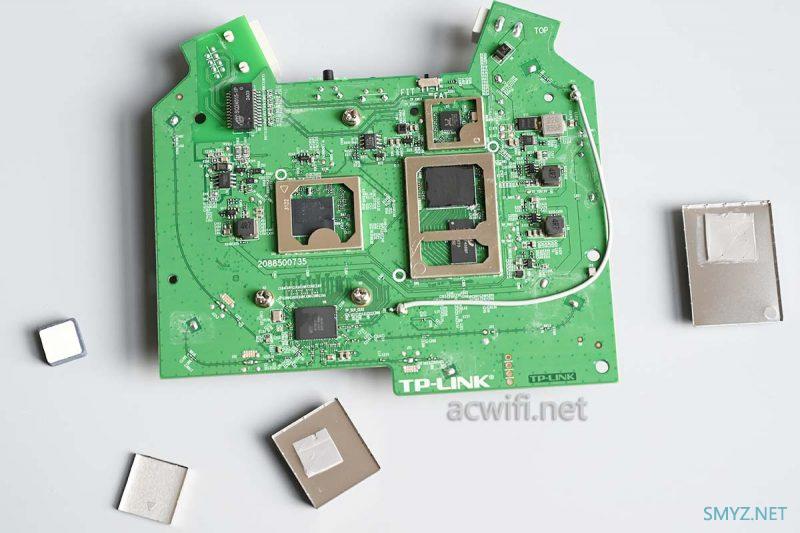

撬开所有散热片：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

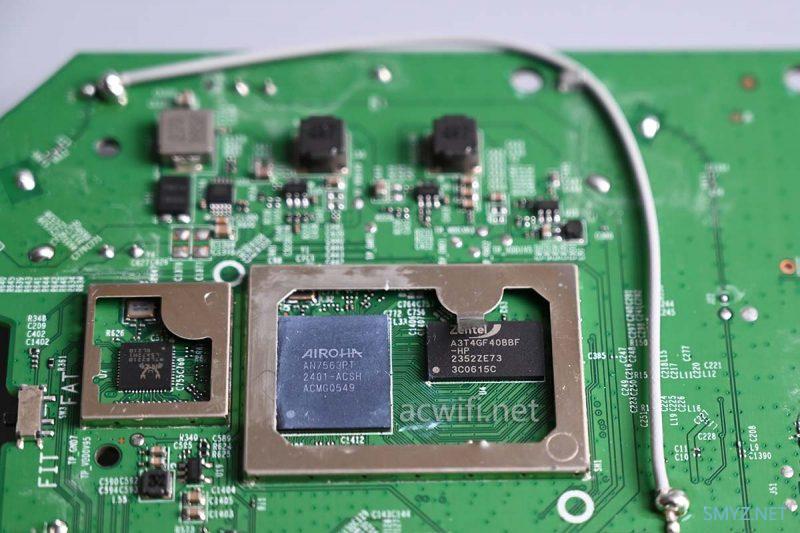

为了让你们看清内存丝印，我剪断了隔挡片：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

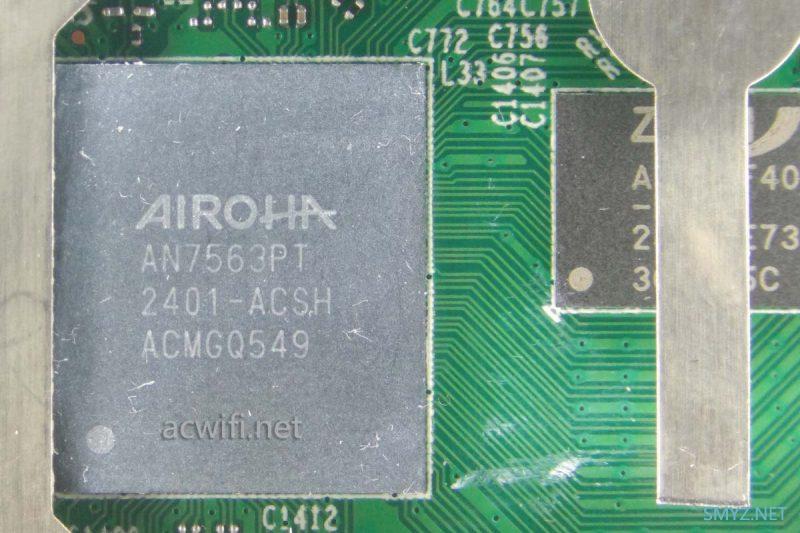

CPU型号是AN7563PT，双核1G：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

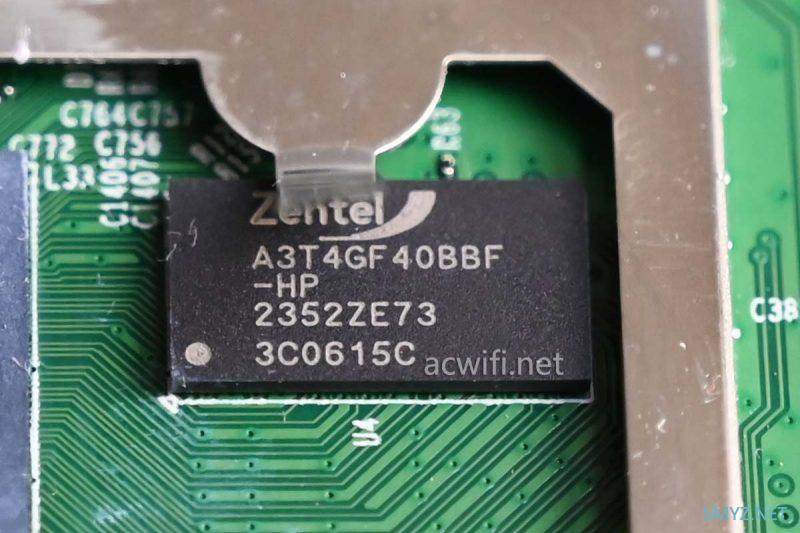

内存芯片型号是A3T4GF40BBF-HP，DDR3-1866，容量512MB：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

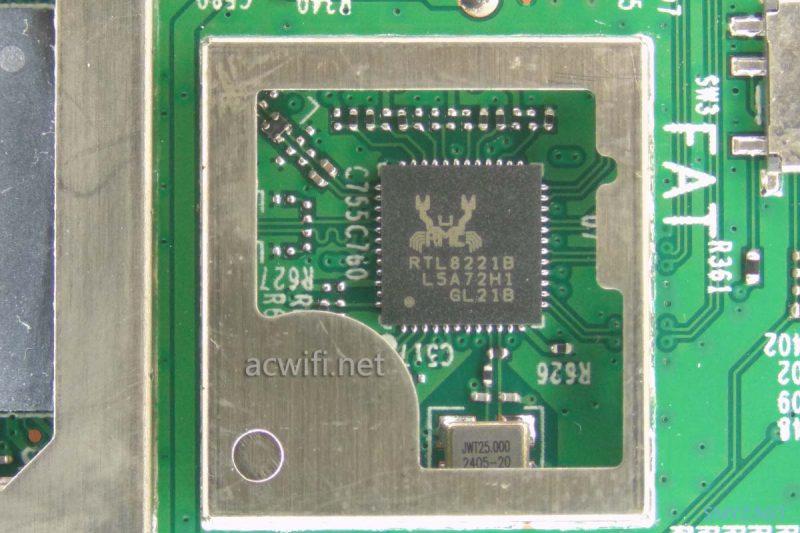

CPU旁边的单2.5G PHY芯片是RTL8221B：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

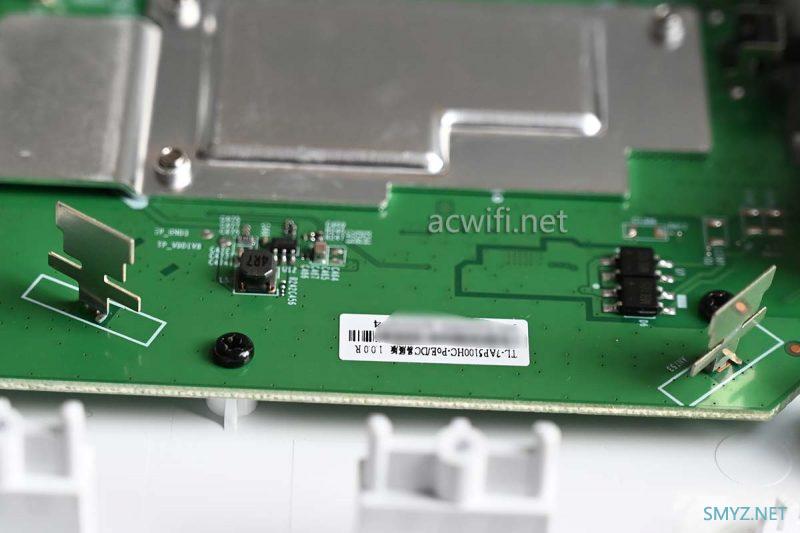

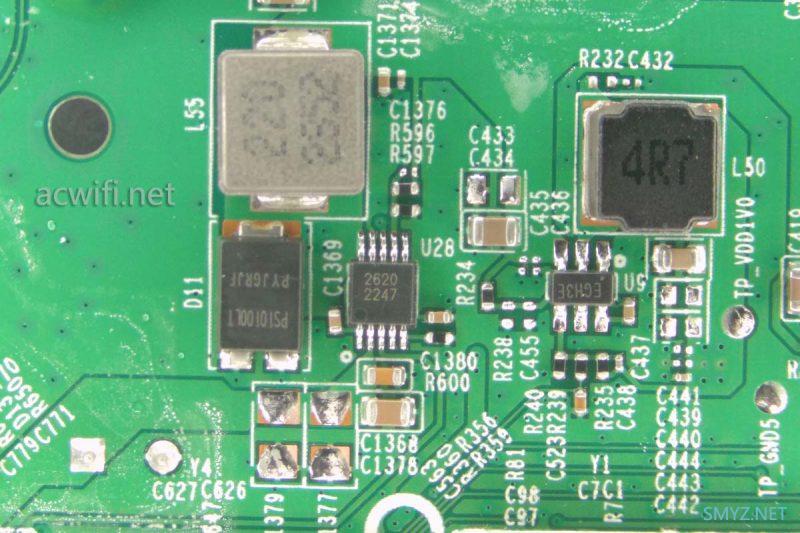

DC输入电路：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

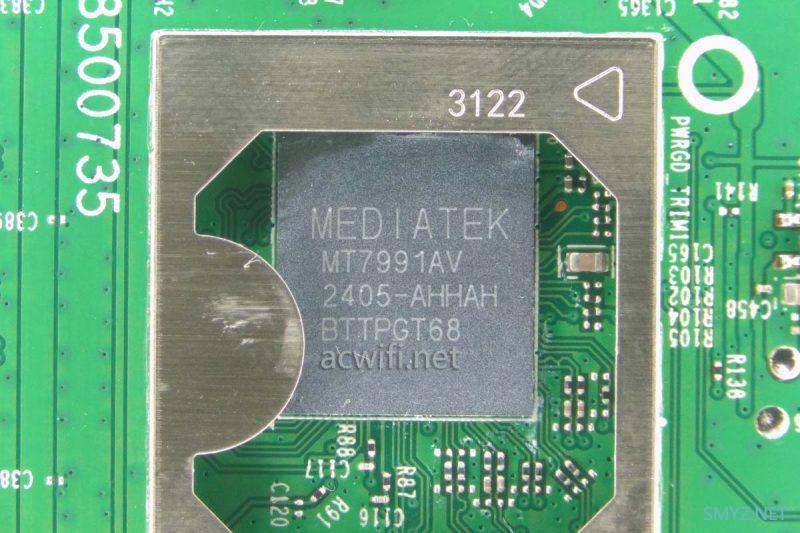

双频无线MAC芯片是这颗MT7991AV，这是一款支持Wi-Fi 7的无线MAC，重点是6nm制程，所以它的功耗很低，发热很少很少，少到冇人有。它是双频的无线MAC，支持2.4G和5G。2.4G是两条空间流，5G是三条空间流，即2.4G支持2x2MIMO，5G支持3x3MIMO。2.4G在4096-QAM和40MHz频宽下，最高无线速率688Mbps，5G在4096-QAM和160MHz频宽下的最高无线速度是4323Mbps。

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

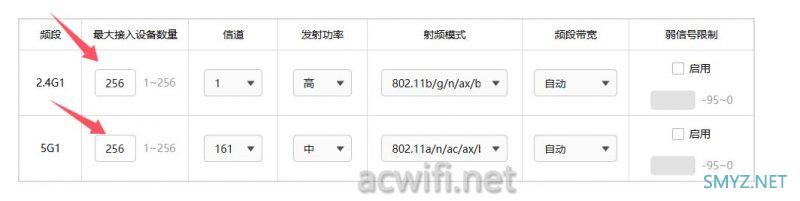

MT7991A的无线带机量最高可以达到512个（双频总和），具体是多少，要看怎么配置，通常是128+128，随着内存容量的提升，无线带机量可以调高。OFDMA用户数量方面，2.4G最多8个，5G最多16个。这台吸顶AP配置的无线带机理是每频段256个：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

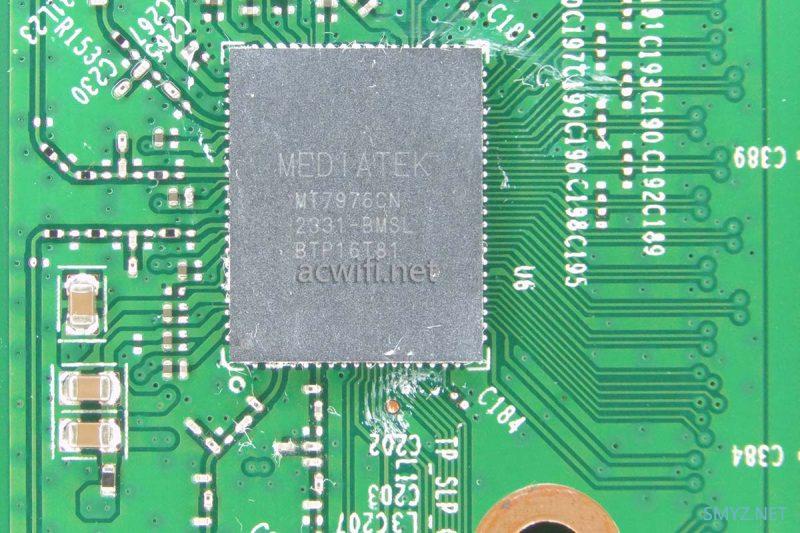

双频无线RF芯片是这颗MT7976CN，2.4G支持2T2R，5G支持3T3R，且集成了FEM：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

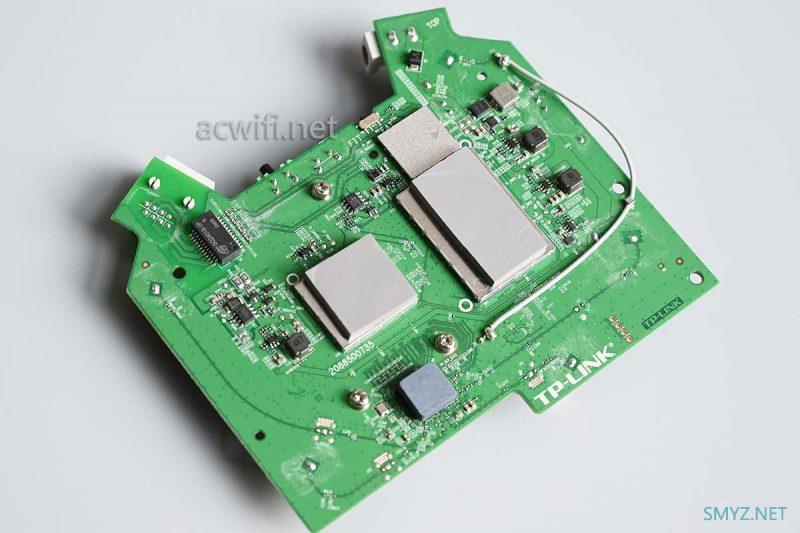

翻转另一面，拆开屏蔽罩：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

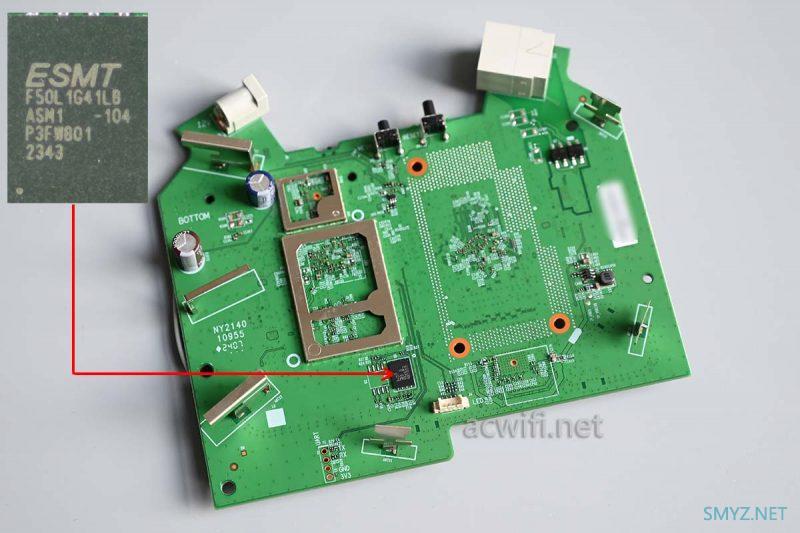

有一颗闪存芯片，型号是F50L1G41LB，容量128MB：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

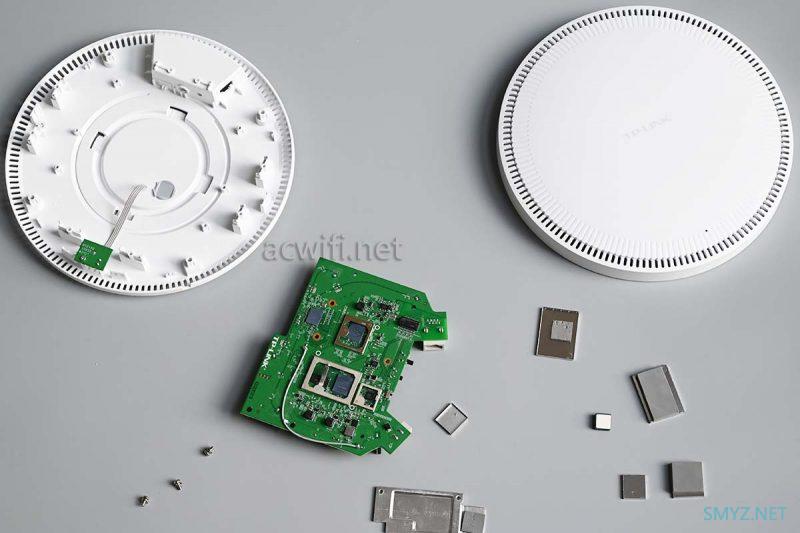

拆完。

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

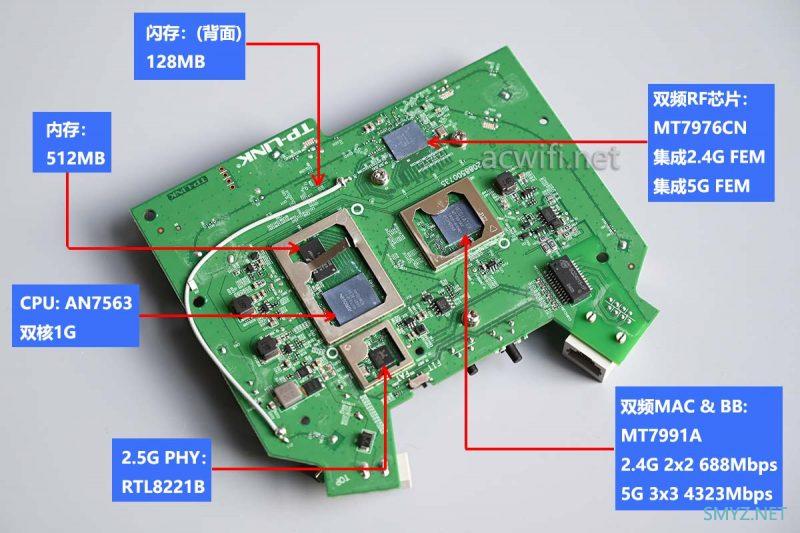

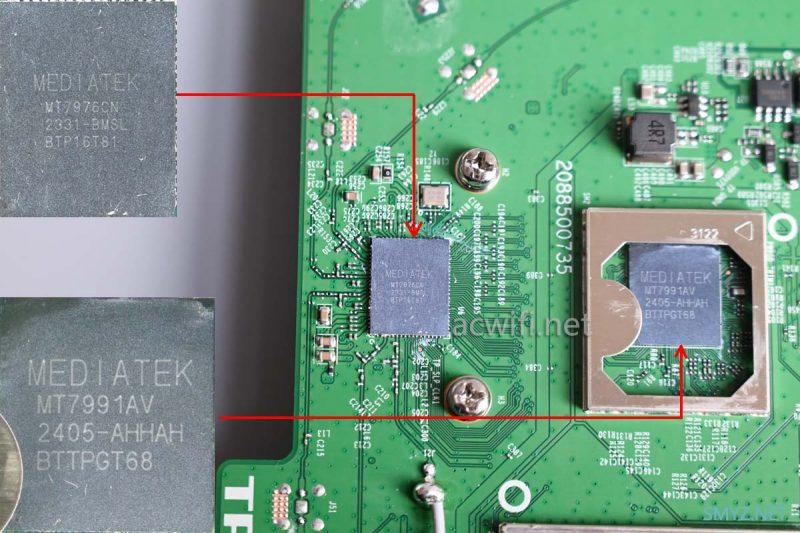

7AP5100HC的所有芯片型号汇总图如下：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

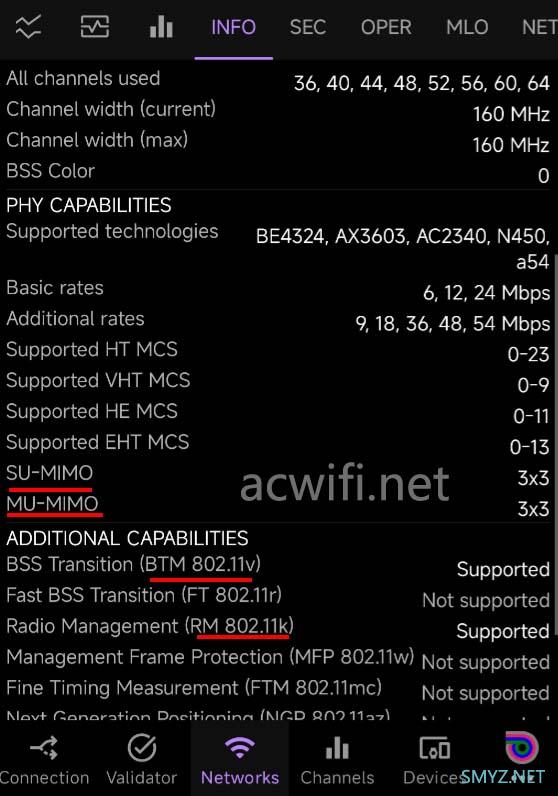

默认支持MU-MIMO，所以也支持波束成形，默认支持802.11v和802.11k，在Wi-Fi 7 时代没L 用的80.211r也可以在系统里手动开启。

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

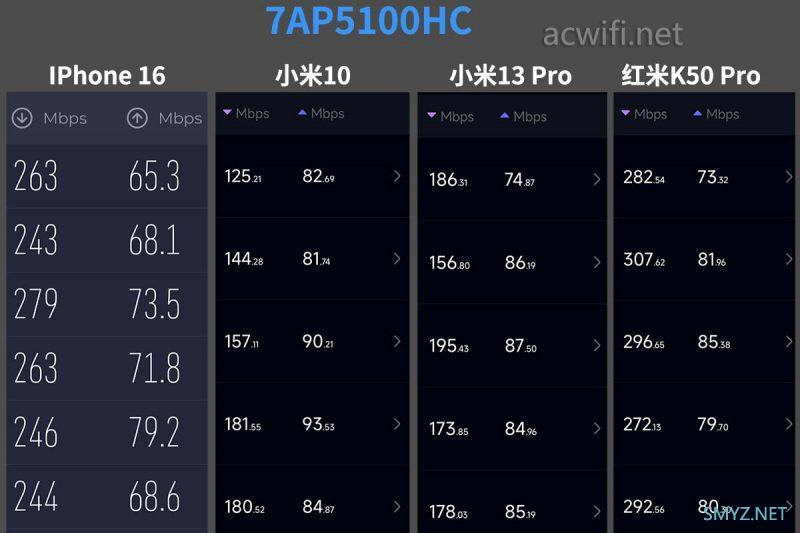

4台手机（IPhone16、小米10、小米13pro 红米K50 Pro）在快测点K点位置的测速如下 ：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

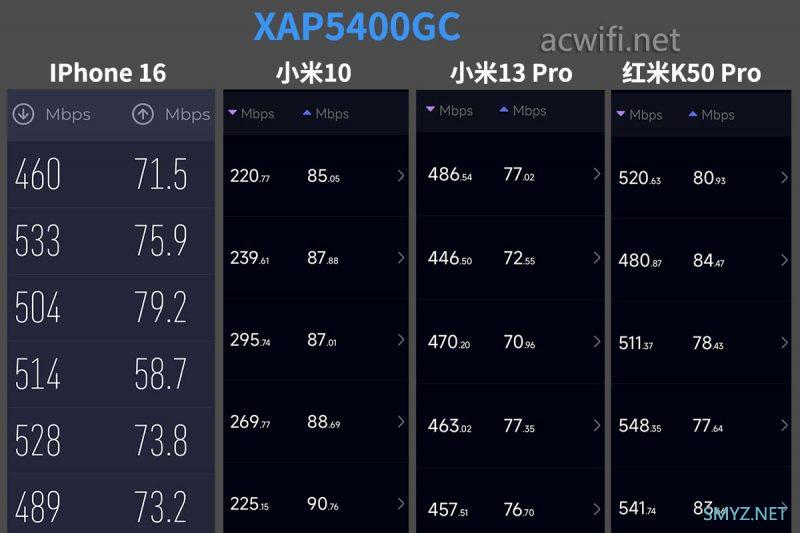

同一天也测试了XAP5400GC的速度：

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

然后是5G(44信道)信号热力图的对比，下图左边是7AP5100HC，右边是XAP5400GC：(之前发过了)

TL-7AP5100HC拆机WI-Fi 7 吸顶AP

两者的5G信号覆盖​差不多。没办法，我选择安装AP的位置​最佳。TP-LINK的无线AP，不管是在FIT模式还是FAT模式，均可以让双频分开和MLO共存，不必双频合一。之前已有教程说明：让MLO和“死都不要双频合一”共存互不影响好了，因需选择吧。才370元，有啥好纠结的！
