TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

2025-01-08 18:16整合编辑：@数码一族

在京东APP上搜索“我要红包101”会有大红包！

说是不完全拆机，是因为最后没把散热器拆下来。这是一台三层网管交换机，拥有16个2.5G网口和4个10G  SFP+。TL-SE5420的外包装：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

机身和配件：（没配Console线）

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

前脸：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

16个2.5G网口和4个10G SFP+:

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

信息面板：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

Console口：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

侧面透气孔：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

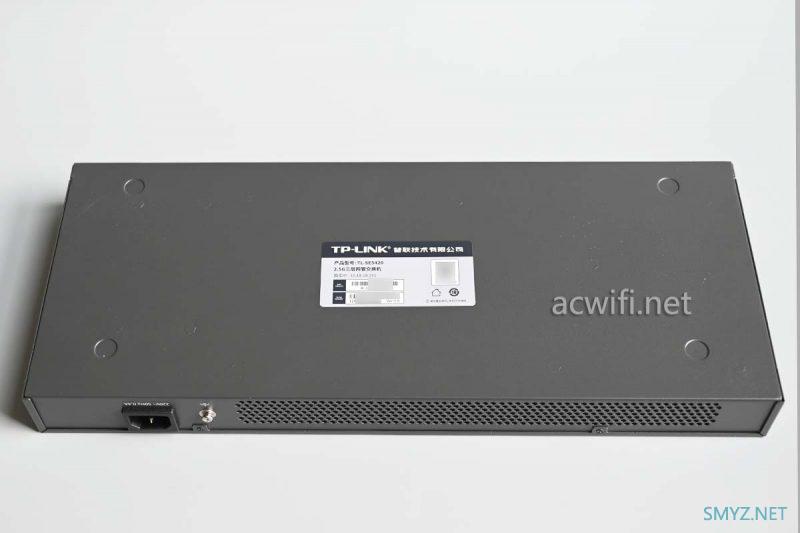

交换机底部：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

标签：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

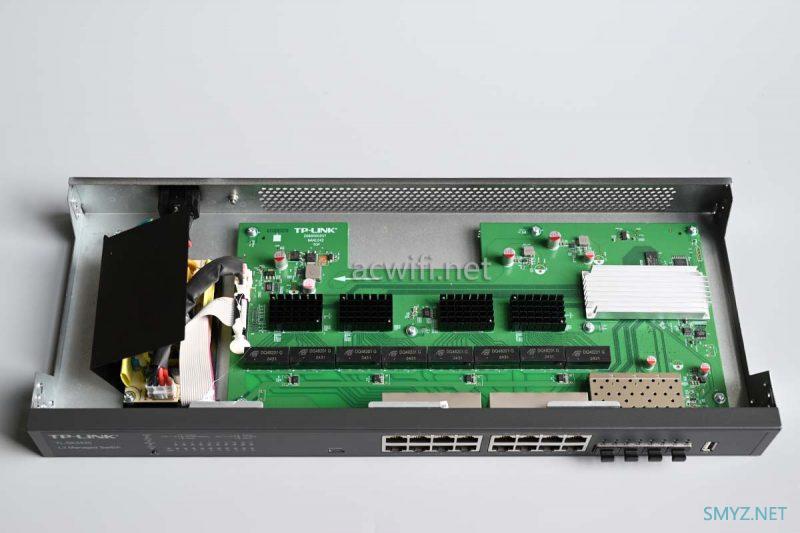

拆开外壳：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

DC电源输出规格是12V/4A，实测空口待机功率是9.6W，插四个2.5G网口时为12.6W，插八个2.5G口时为15.7W。

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

拆出主板，看见低壳一共有7颗大的导热硅脂垫片，分别负责SFP+、交换机芯片、PHY芯片的导热。

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

翻转主板背面：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

主板背面没什么看了。

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

回到主板正面来：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

跟SE2420PB一样用的是带胶的硅脂粘连散热器，所以不好拆，这次使劲都拆不下来散热器，放弃了，怕用力过猛会造成芯片虚焊。从PHY芯片封装来看，绝不会是RTL8224N，而是跟SE2420PB用的一样：RTL8224。如下图：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

交换机芯片，由于是”16+4″，跟SE2420PB一样，所以芯片也是用一样的RTL9302C。RTL9302C-CG


LAYER 3 MANAGED 16*2.5G+4*10G PORT SWITCH CONTROLLERTL-SE2420PB交换机加装风扇温控模块内存芯片型号是A3T4GF40BBF-HP，DDR3-1866，容量512MB：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

闪存芯片XM25QH256CXIG，容量32MB：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

一些供电电路：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

Console接口电路：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

每四个2.5G网口为一组的，下图红框里的贴片元件是什么作用的，上次有人说过，我又忘记了，防静电还是防涌浪的？

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

这台TL-SE5420的芯片汇总图如下：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

TL-SE5420交换机系统首页：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

我把交换机的功能菜单索引截图了：

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

TL-SE5420不完全拆机2.5G三层网管交换机”16+4″

把SE542装进5U机柜顶层，运行了一天，不热。SE5420是三层交换机，价格1700元，二层交换机SE2420价格1500元，两者相差200元、硬件一样。都支持云管理！按需选择吧。若有任何疑问可在公众号（acwifi-net）上咨询， 人工回复！
