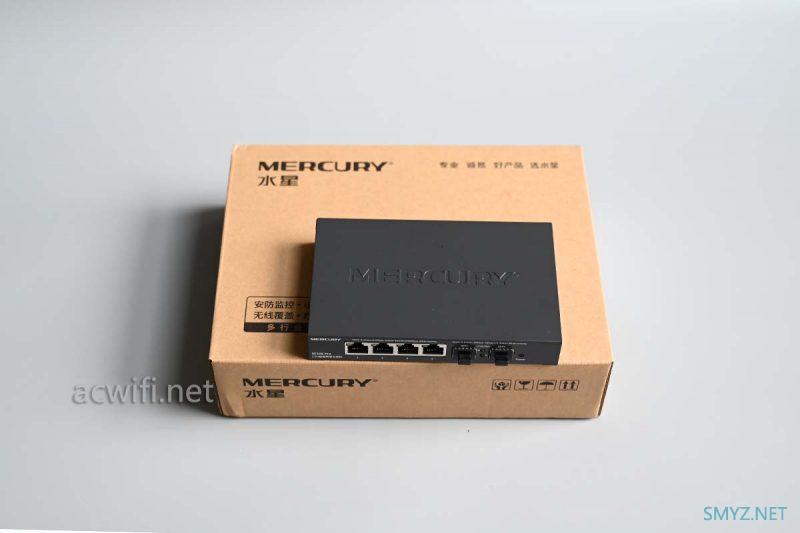

水星SE106 Pro的外包装如下：

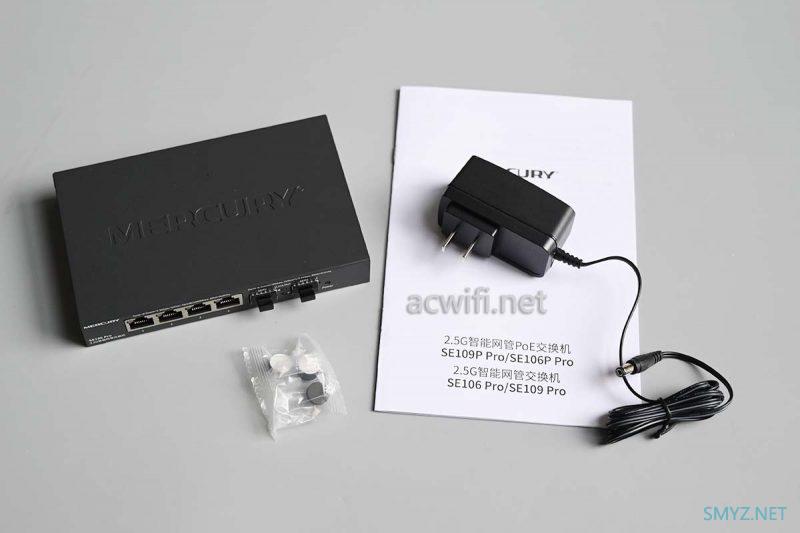

机身和配件：

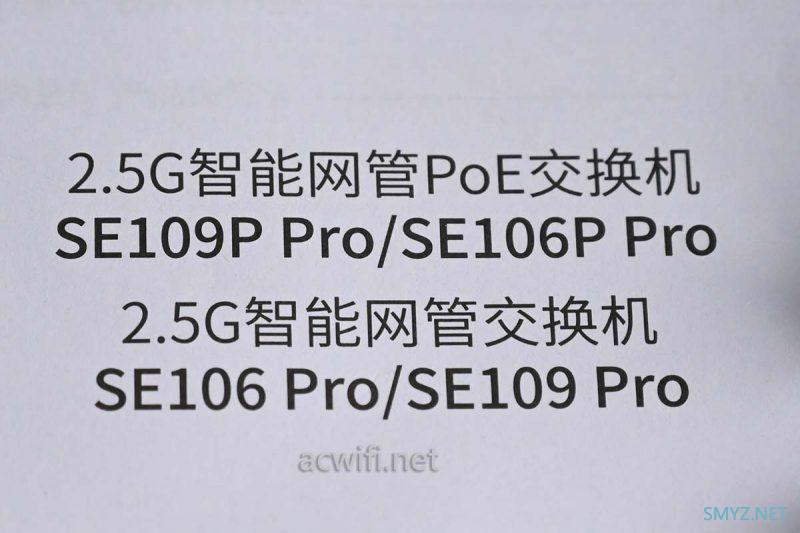

说明书上有SE109 Pro的型号，但现在没得卖。

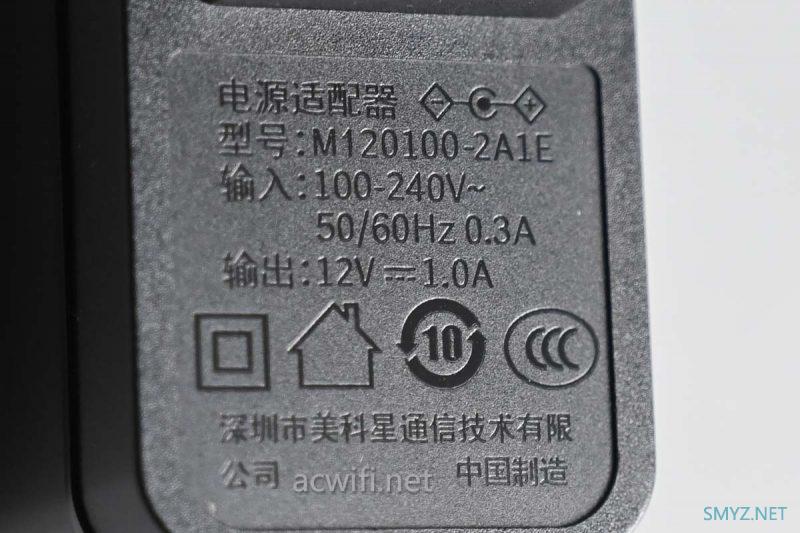

水星自己的电源（美科星），电源输出规格是12发/1A，实测待机功率为1.3W，插2个.5G网口时的待机功率为2.8W。功耗比8+1的2.5G交换机低许多。

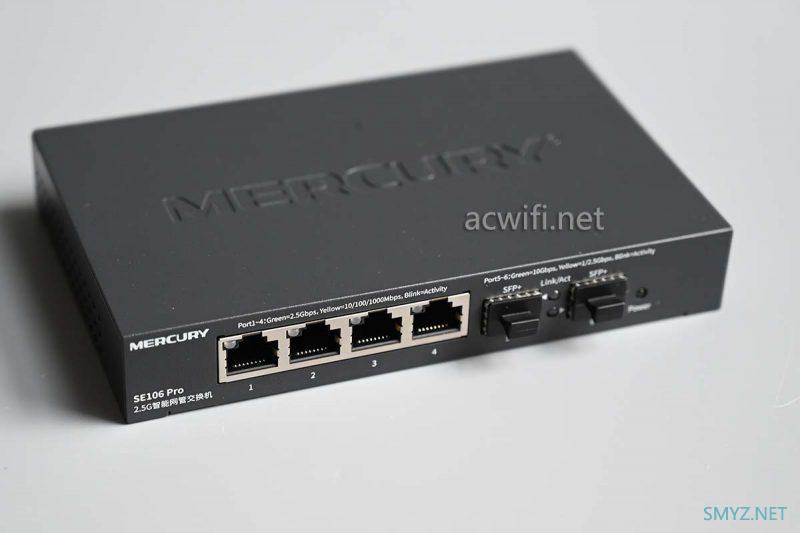

4个2.5G口，2个10G光口：

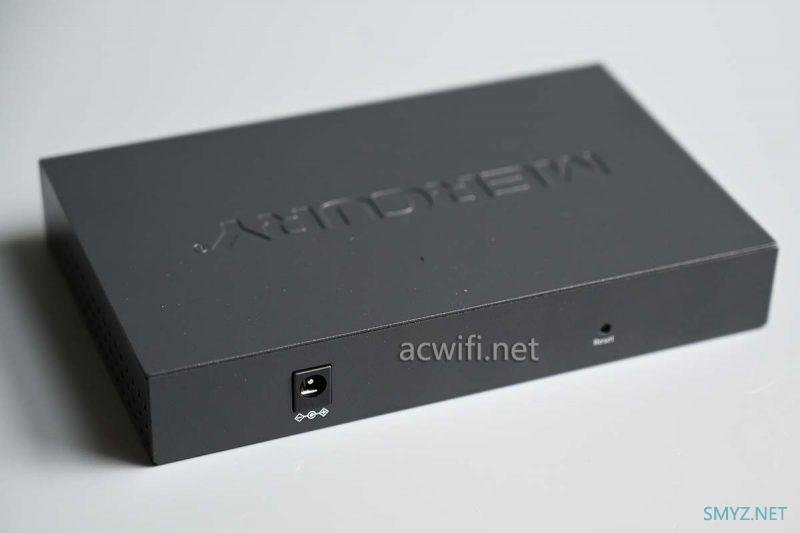

电源接口和RESET键在机身背面：

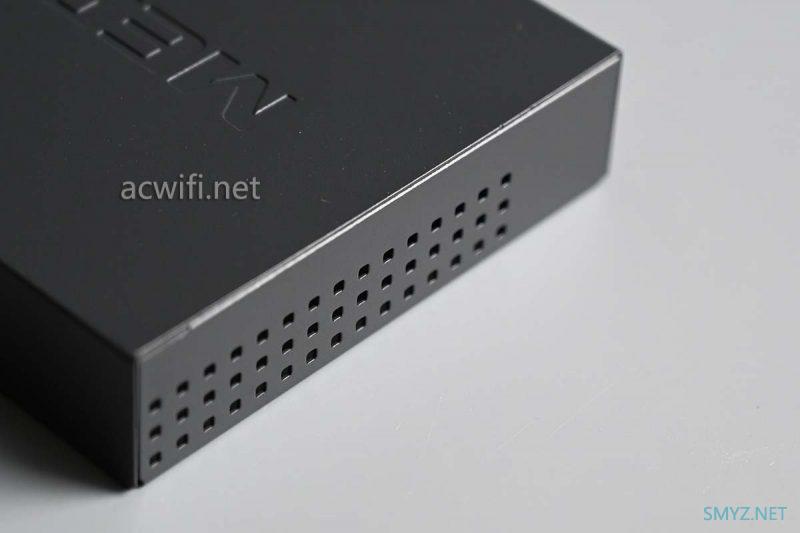

两侧透气孔：

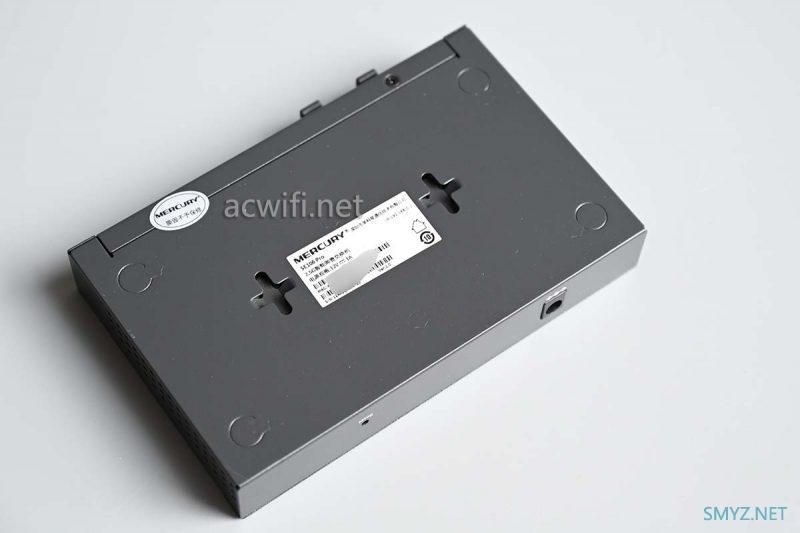

机身底部：

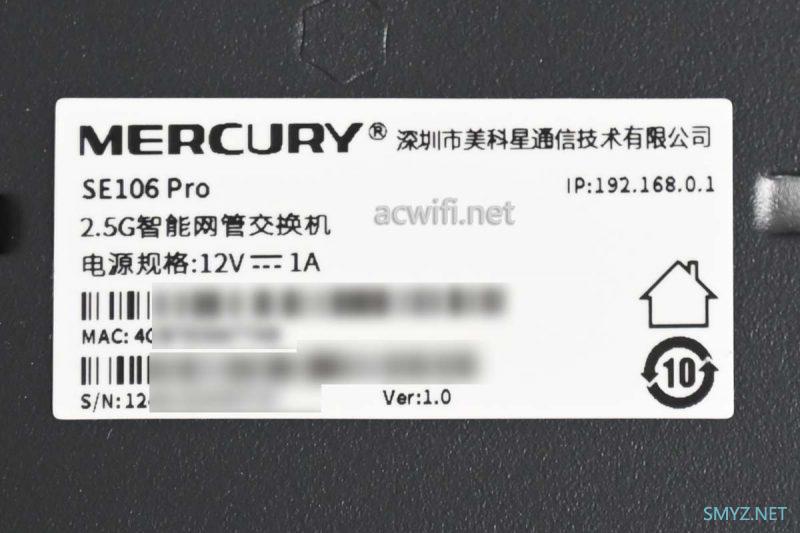

底部标签，型号SE106 Pro，Ver:1.0。

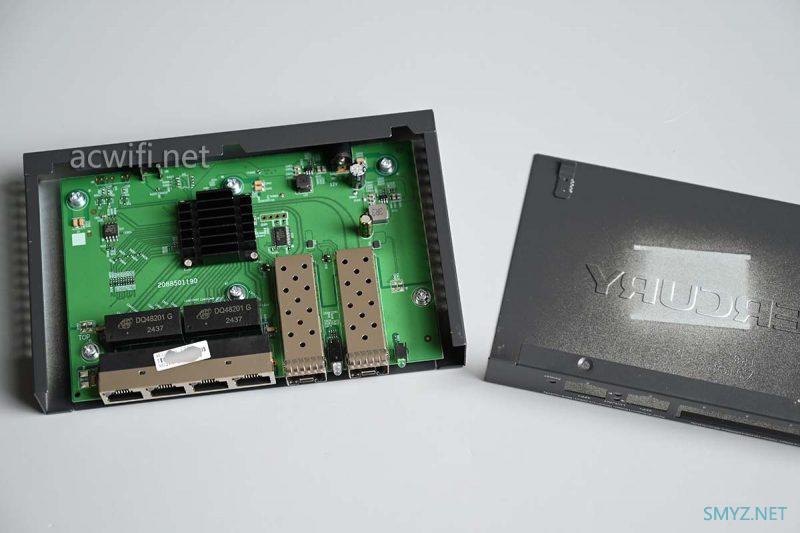

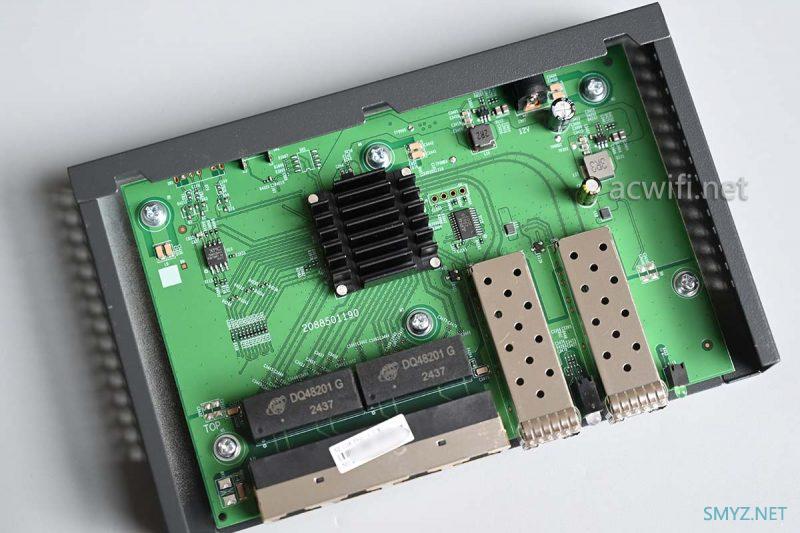

拆开铁外壳：
电路比较简单，就单一颗芯片：

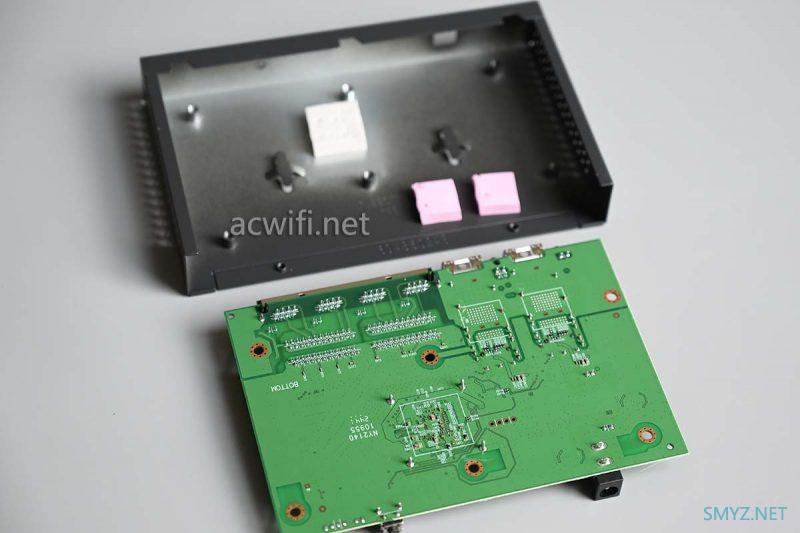

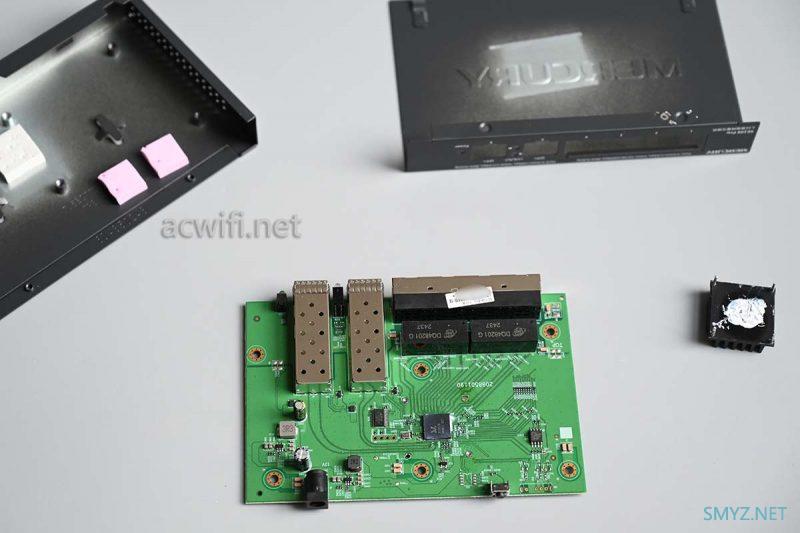

拆出主板并翻转，主芯片和两个10G SFP+背面都有导热硅脂垫片，因此接电口模块也不会很难受。

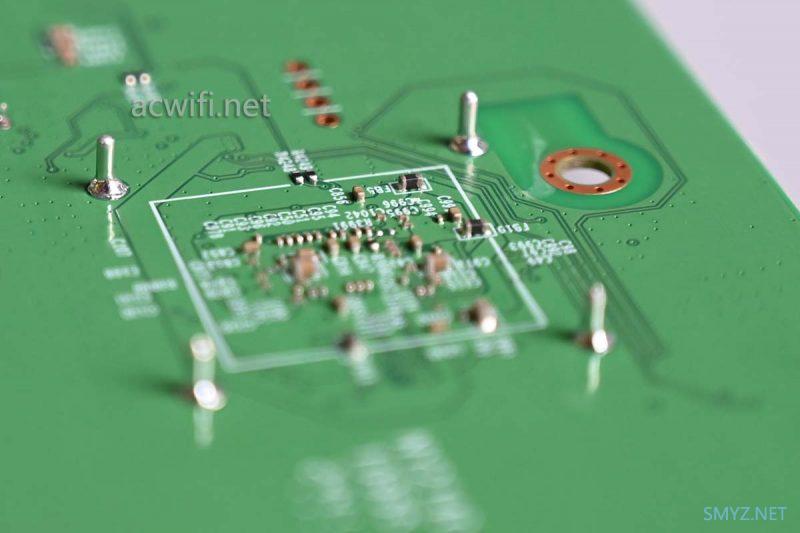

而固定散热片的四个引脚很长，我就拆得很难受，这小小的散热，拆和装，我花了1小时。

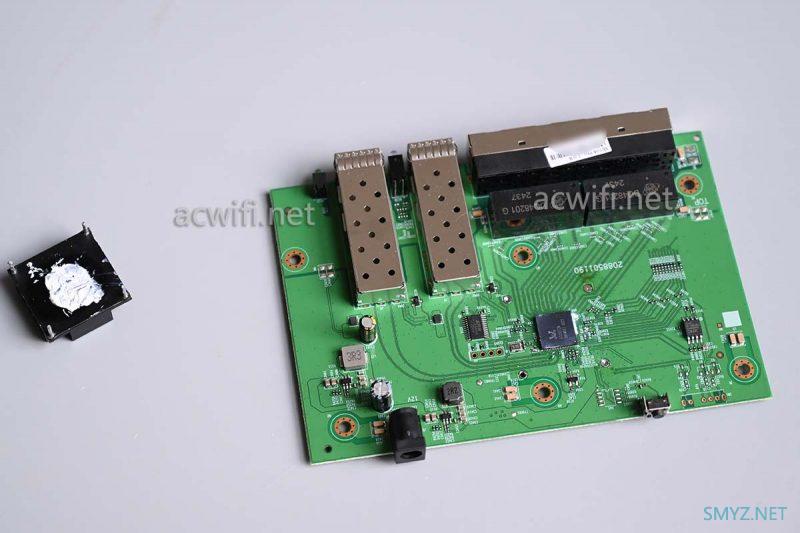

主板正面上的散热器拆下来了：

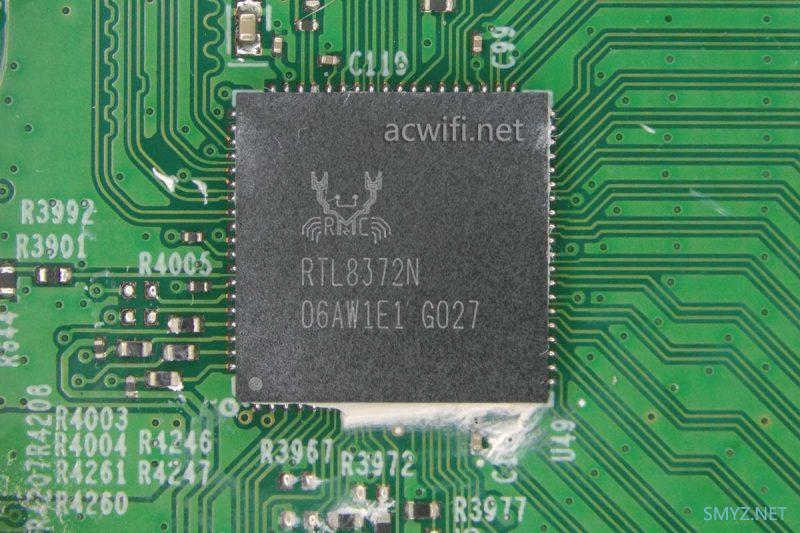

这台水星SE106 Pro的交换芯片是这颗RTL8372N，它跟RTL8372在封装上有明显的不同，都做成4+2的产品，性能上没什么不同。在成本和功耗上肯定是RTL8372N低。

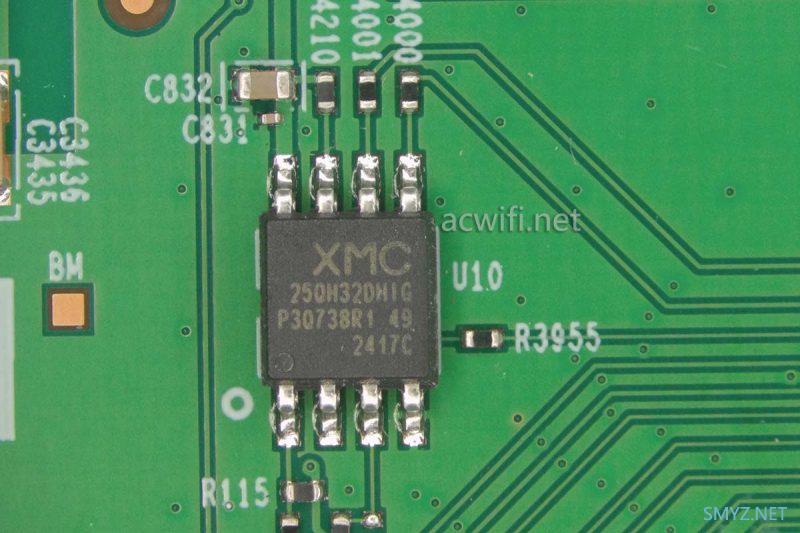

闪存芯片是这颗XM25QH32DHIG，容量4MB：
简简单单地拆完了：

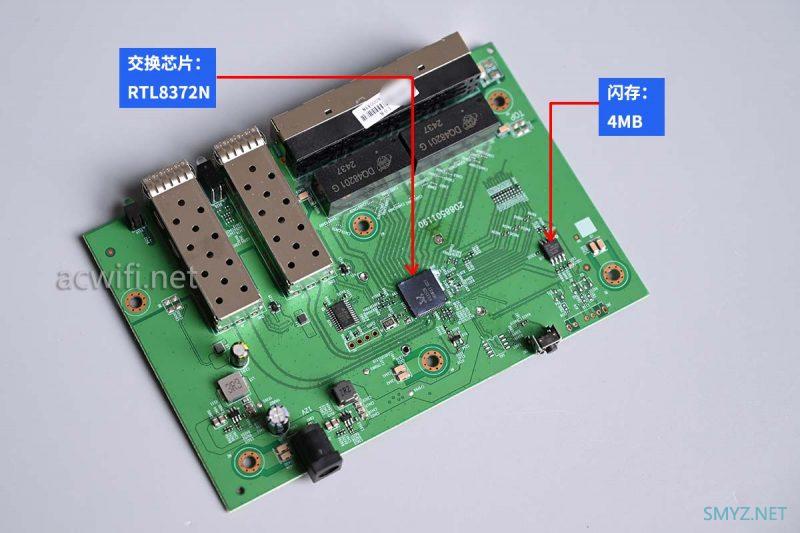

水星SE106 Pro的芯片型号汇总图：

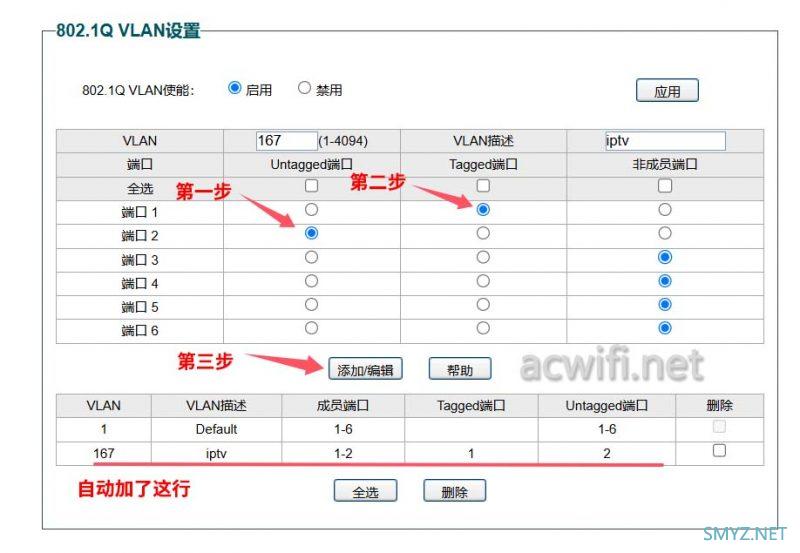

水星SE106 Pro的系统界面跟TP 的很像。设置VLAN也很简单，也是三步曲，就拿IPTV来说吧。随便设定IPTV的VLAN ID值，比如167，如果是接到2号端口的，且通过1号端口单线复，就选择2号端口为Untagged，1号为口Tagged，点击添加即可。

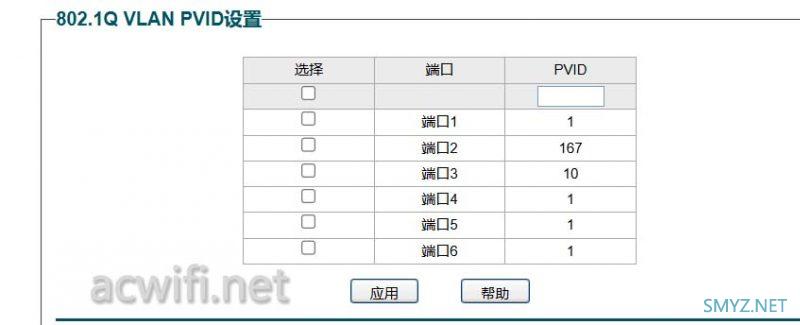

再到PVID里对2号端口设置167：

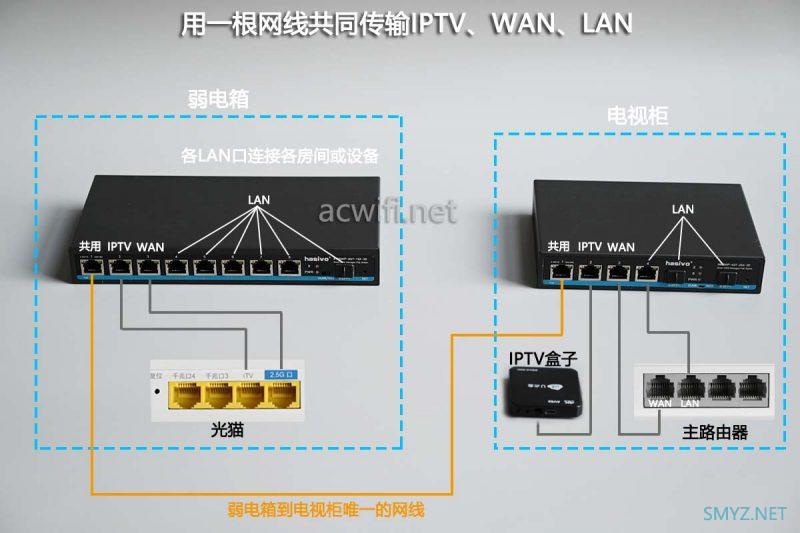

接着上一篇的举例来说：弱电箱到客厅只有一根网线的解决方案: 交换机单线复用设置教程

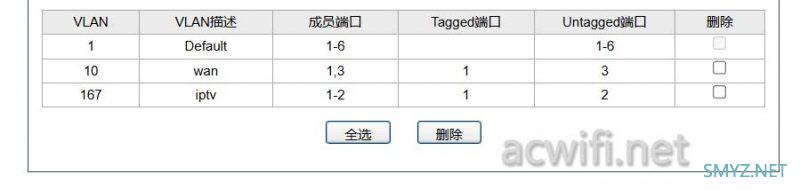

水星设置完的VLAN ID就是这样：
剩下的所有LAN口不需要做VLAN设置。
如果只在客厅放一台无线路由器，不需要这么麻烦。下星期我写一篇，各大品牌无线路由器的IPTV的设置，还有用傻瓜交换机也能单线复用的傻Hi教程。
水星SE106 Pro京东购买链接
PDD购买会更便宜，我买了2台不到240元。是的，我无无聊聊买了2台水星SE160 Pro。
