TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

点此领取京东双11红包

点此领取京东双11红包,或复制本段文字!E6ILIBq0DOZrK9Nb!后开京东APP即可领取

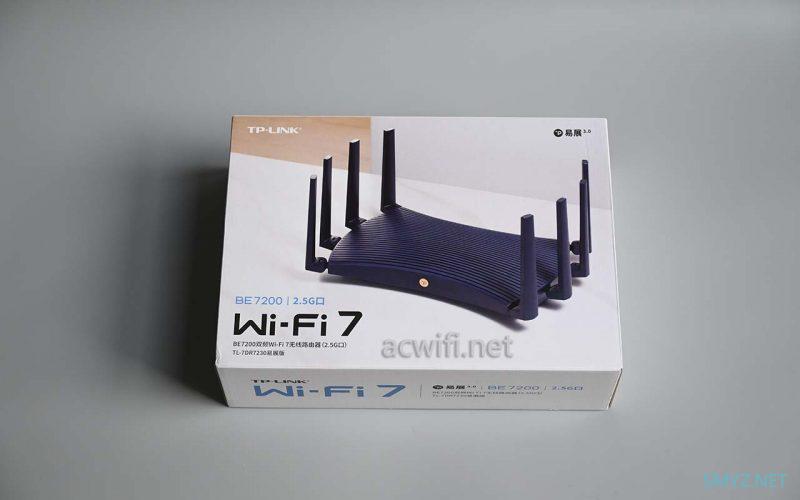

TP-LINK 7DR7230的外包装如下:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

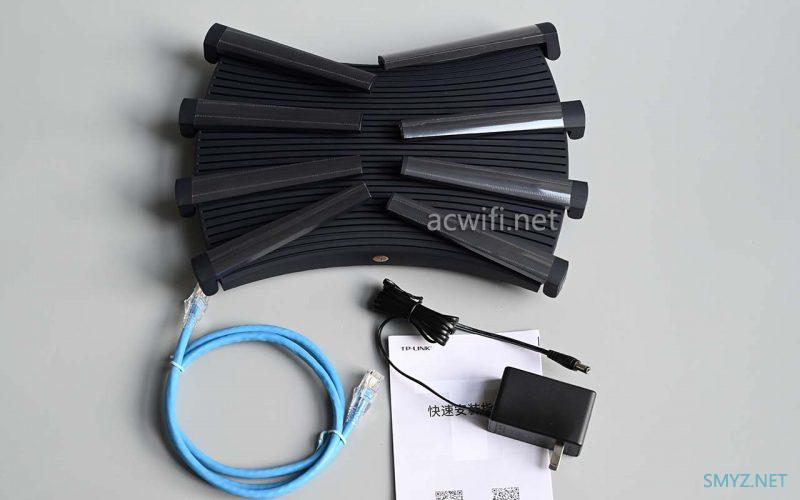

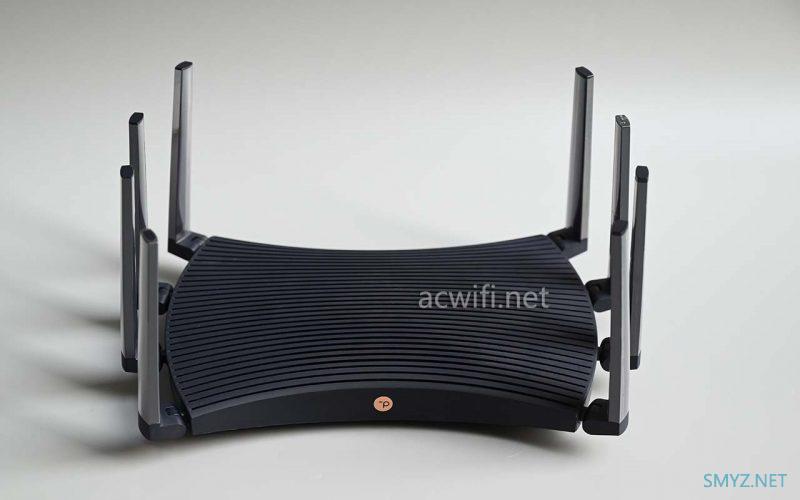

机身和配件 :

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

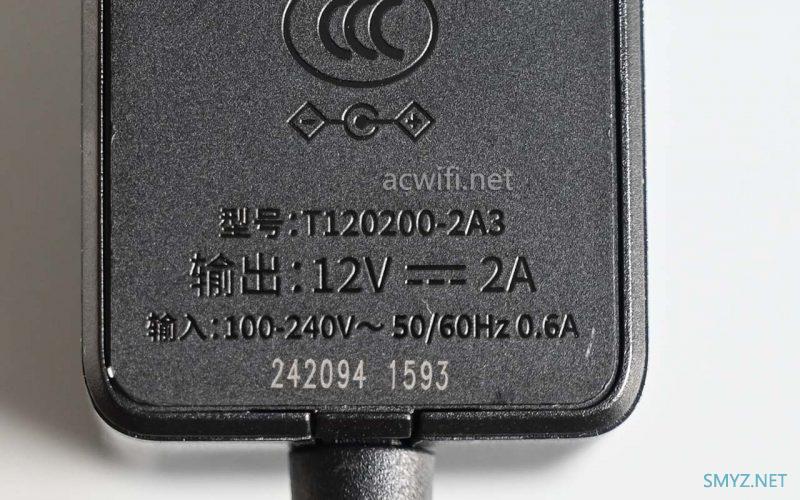

电源输出规格是12/2A,实测空口待机功率为6.3W,插一个2.5G口时的功率为7W。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

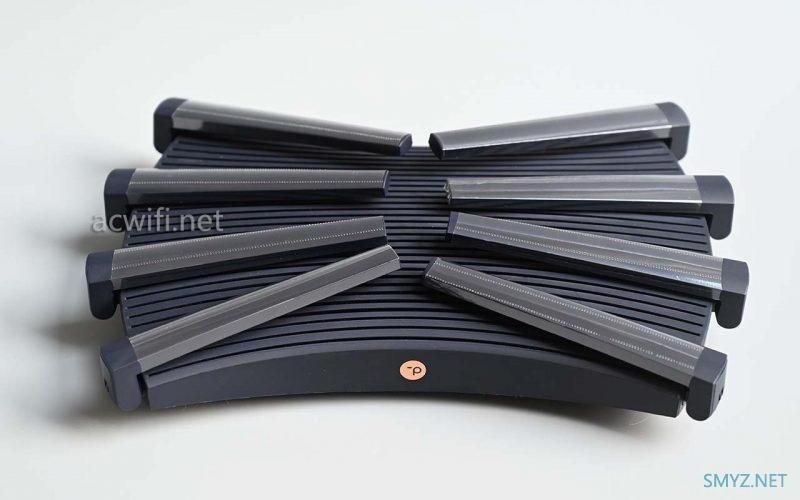

天线可以全部收起来,可以塞进电电视柜,效果怎样你试过便知。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

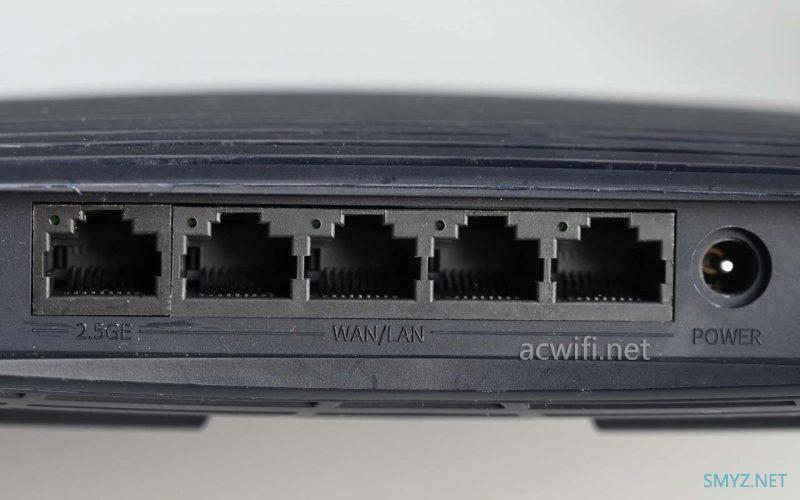

一共五个网口,四个千兆,一个2.5G:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

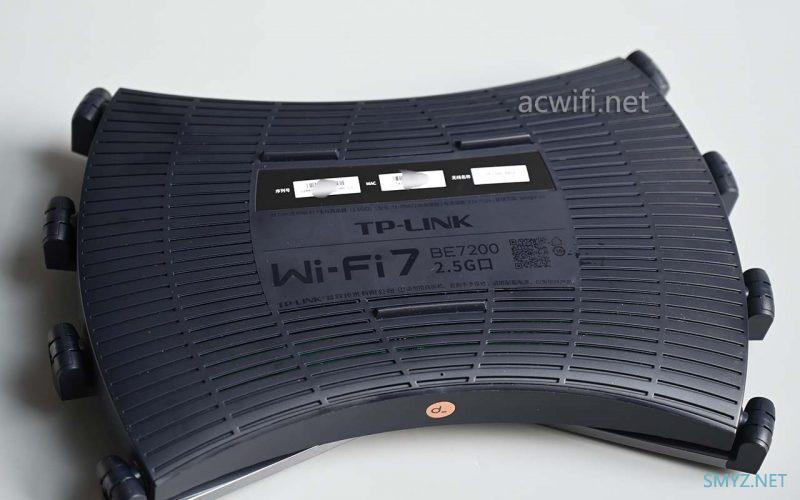

机身底部:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

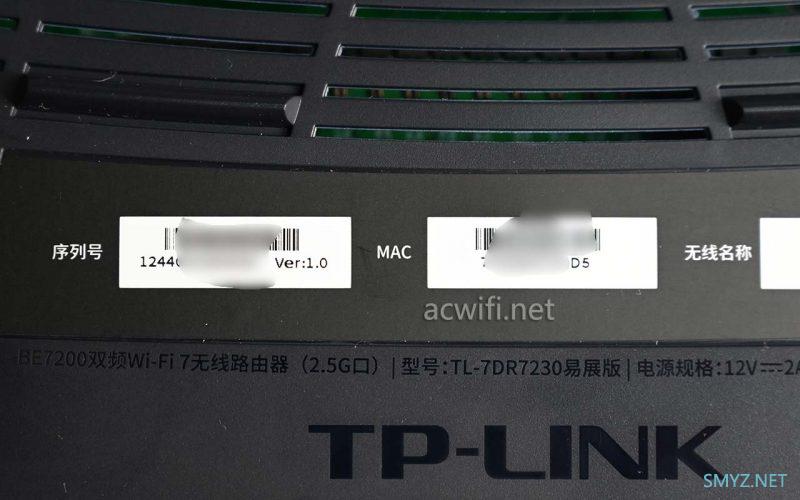

标签内容,型号:TL-7DR7230易展版,V1.0。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

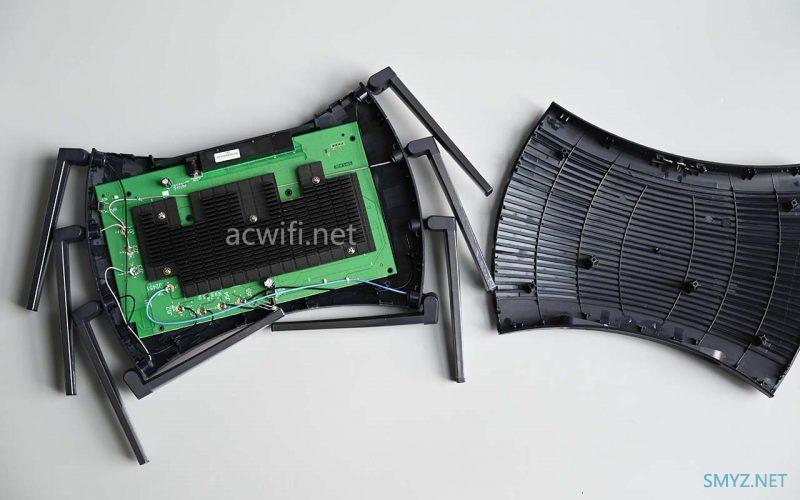

拆开外壳:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

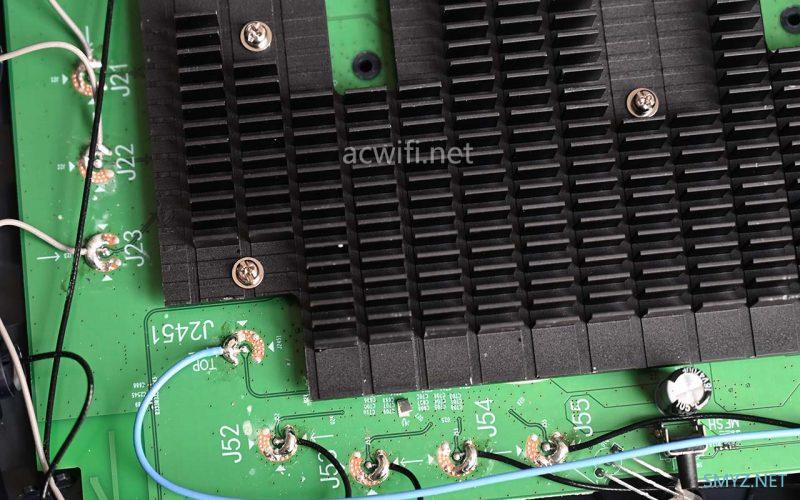

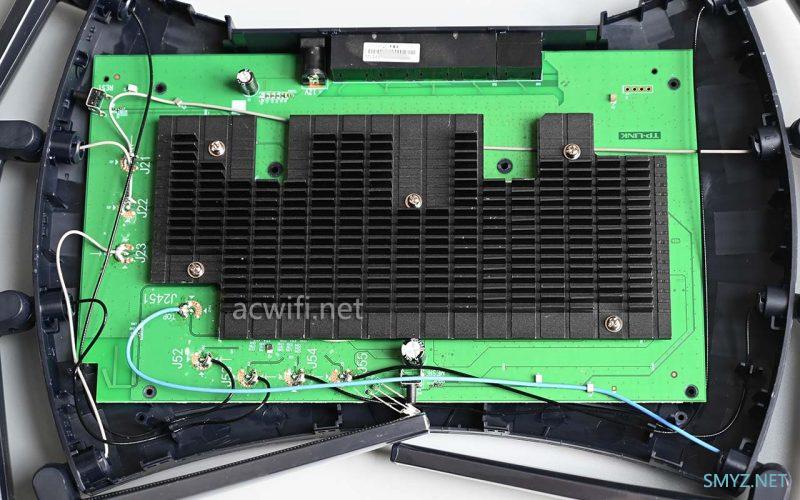

有一大片散热器:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

三根灰色,中间一根蓝色,四根黑色。蓝色代表2.4G和5G合路共用一根天线了。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

先拆下散热器:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

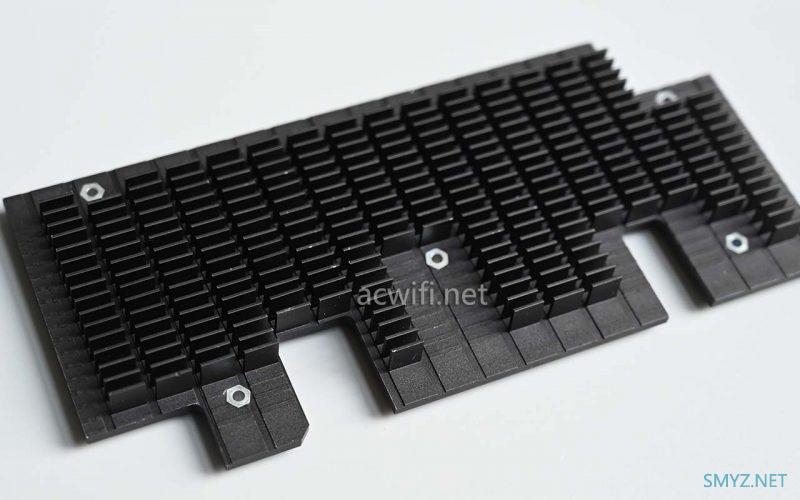

散热器:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

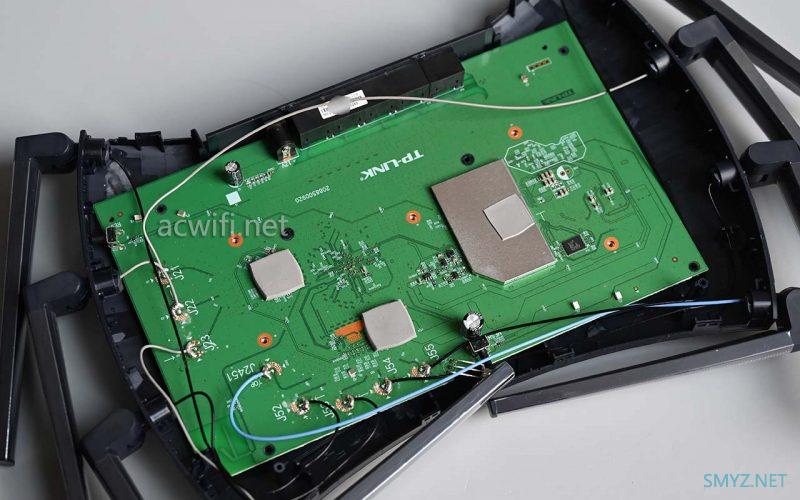

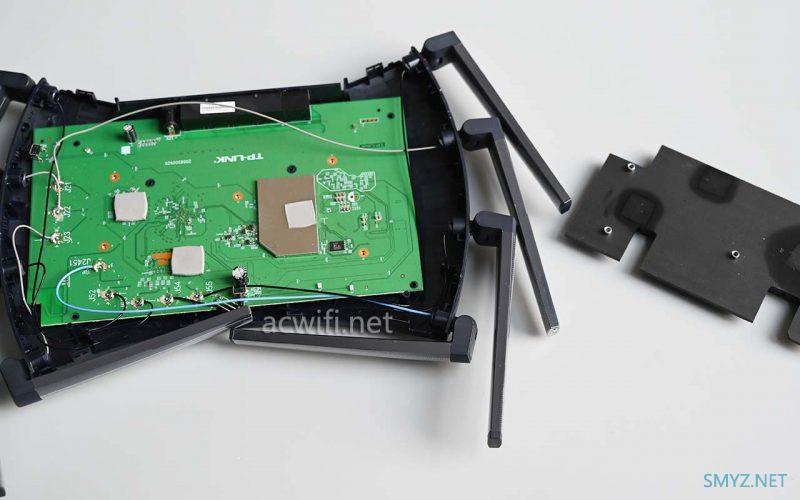

能看见网口,我定义为主板正面,看来主要芯片都不在这一面:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

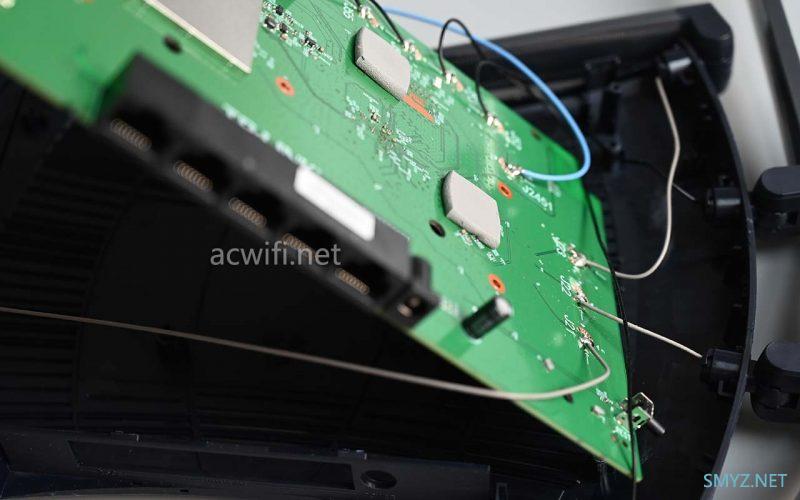

想翻转主板不是易事,彼此拉扯着,真想剪断2根。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

几经辛苦,终于找到翻转路径,完美地翻了过来:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

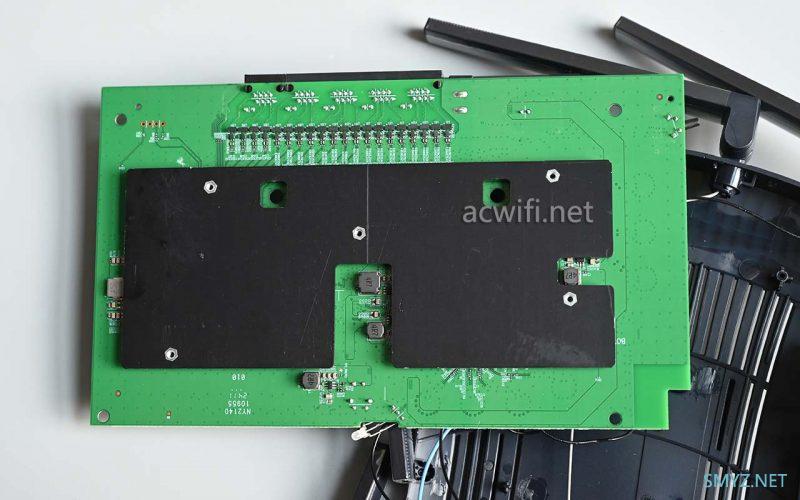

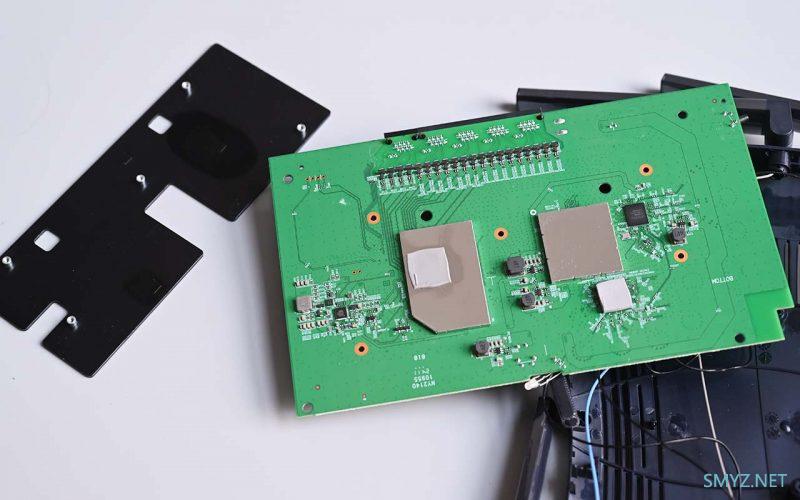

这是主板背面,有一块大的均热铝板,取下来:


TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

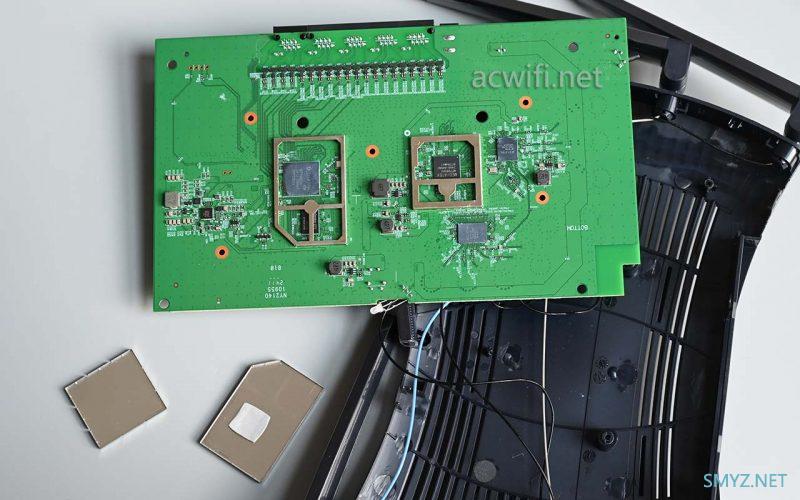

撬开屏蔽罩:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

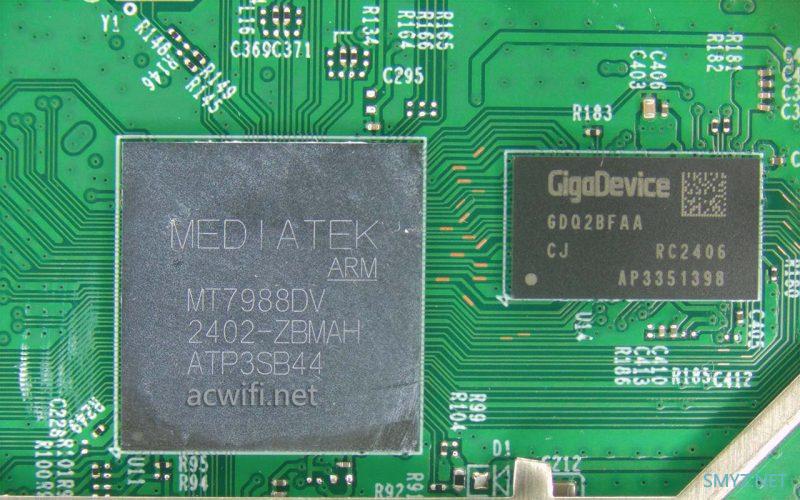

内存芯片被挡住了,我剪开。这台7DR7230的CPU型号是这颗MT7988D,旁边的内存型号是GDQ2BFAA-CJ,DDR4 3200MHz,容量512MB。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

MT7988D是三核A73,最高频率1.8GHz, 12nm制程,集成了一个 2.5Gbe PHY和4个千兆口。所以这台单2.5G网口的BE7200路由器就不需要用交换芯片和接2.5G PHY芯片了。

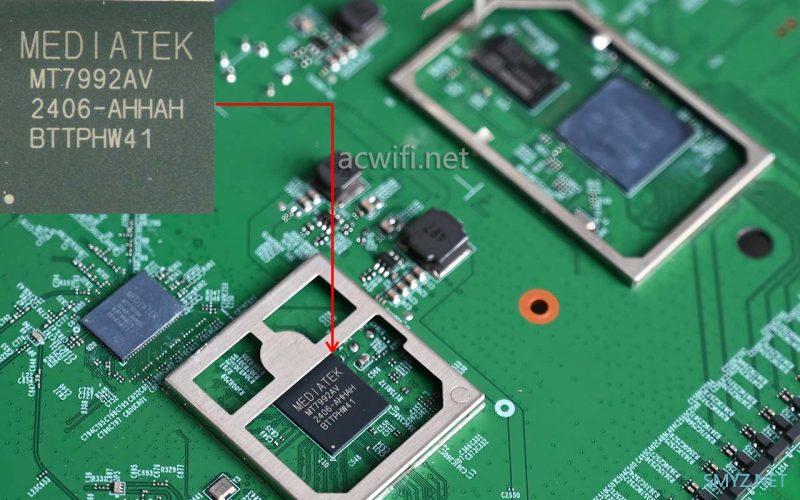

视线移一移,MT7992A是MediaTek Filogic 860套片里面唯一一颗6nm制程的芯片,它是双频无线MAC和无线基带芯片,双频均支持4×4 MIMO,因此2.4G量大速率为1376Mbps;5G为5765Mbps。(五舍五入)

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

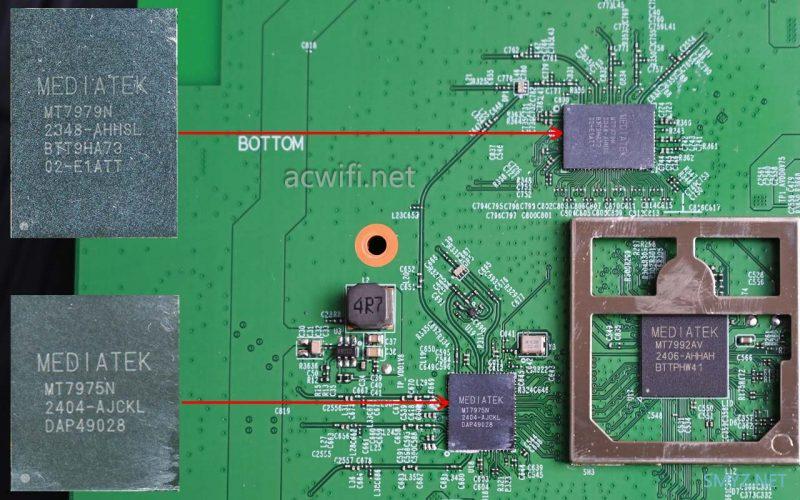

无线MAC连接两着两无线RF芯片,一颗是左下方的2.4G  RF:MT7975N,支持4T4R,集成了FEM;上方的是5G RF:MT7979N,支持4T5R,集成了FEM。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

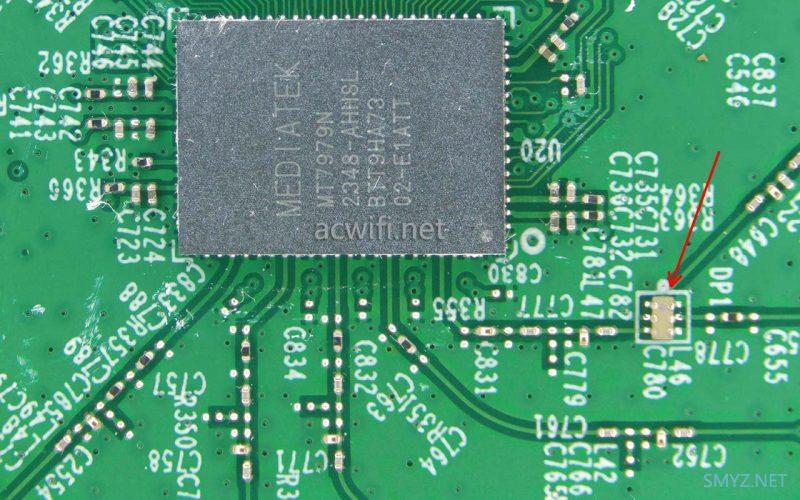

5G射频芯片有一路与2.4G的一路通过下图的双工器合并了:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

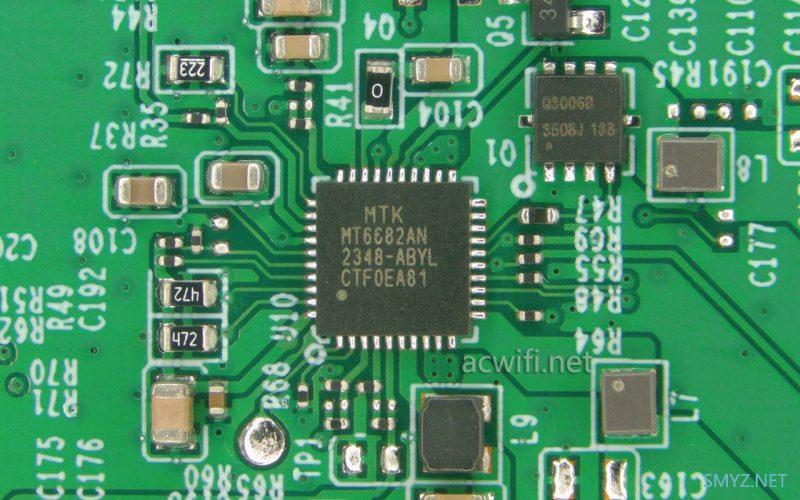

电源管理IC:MT6682AN

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

主板这背面就看完了,然后翻过主板正面也就是拆开外壳看见的那一面。

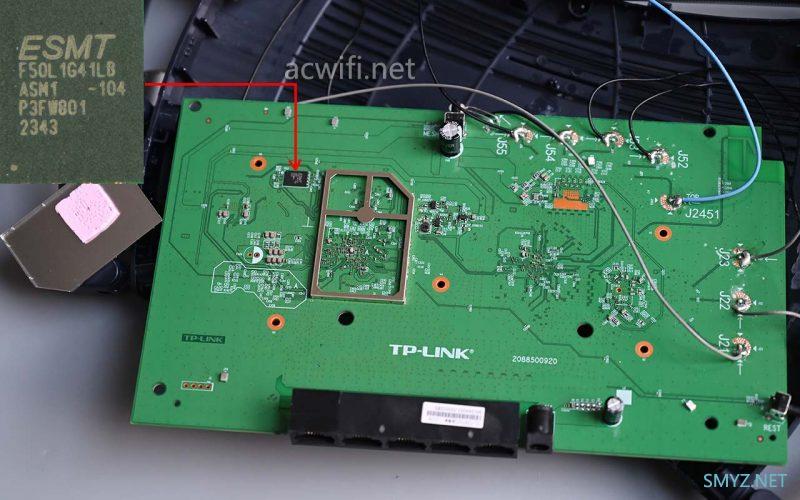

撬开屏蔽罩,这就是为CPU背面电路做屏蔽之用。这面有一颗闪存芯片,型号是F50L1G41LB,容量128MB:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

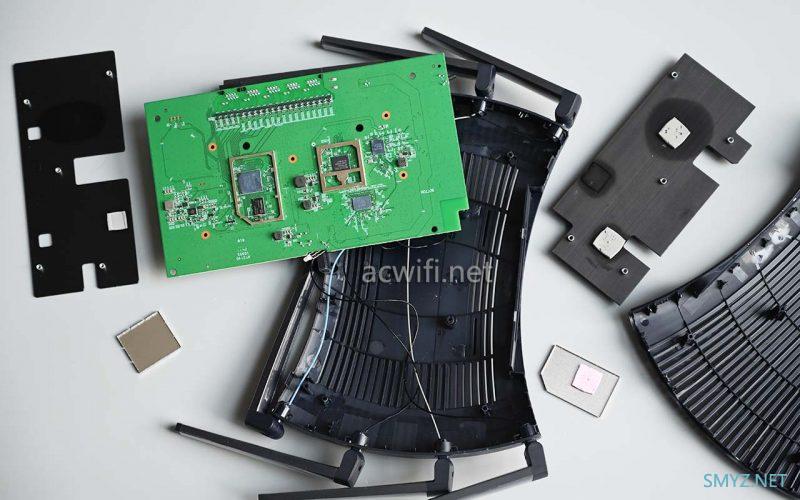

这台7DR7230就拆完了:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

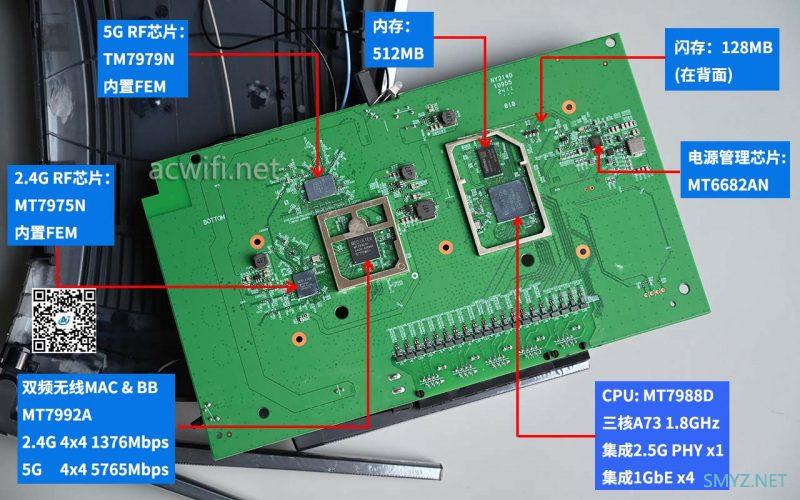

7DR7230的所有芯片型号汇总如下图:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

快测点K所在的位置和路由器所在红点位置如下图:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

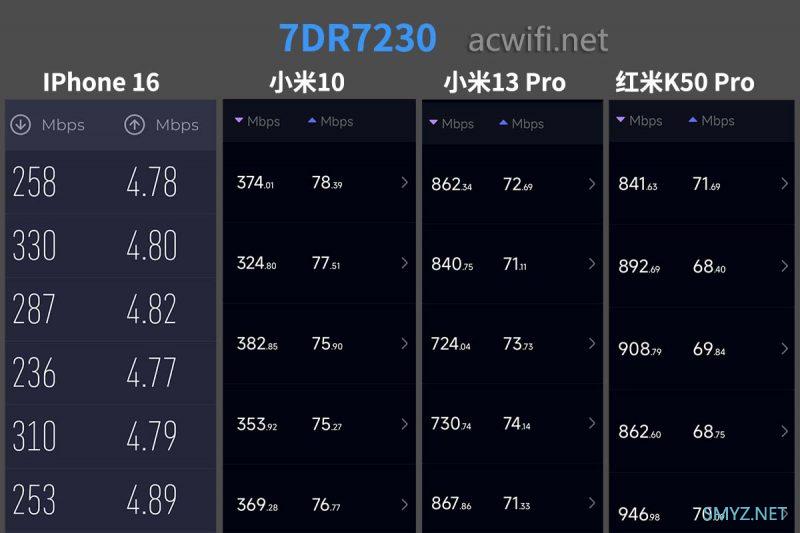

四台手机:IPhone 16、小米10、小米13 Pro、红米K50 Pro,除小米10手机是80MHz频宽,其它三台均是160MHz频宽。测速结果如下:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

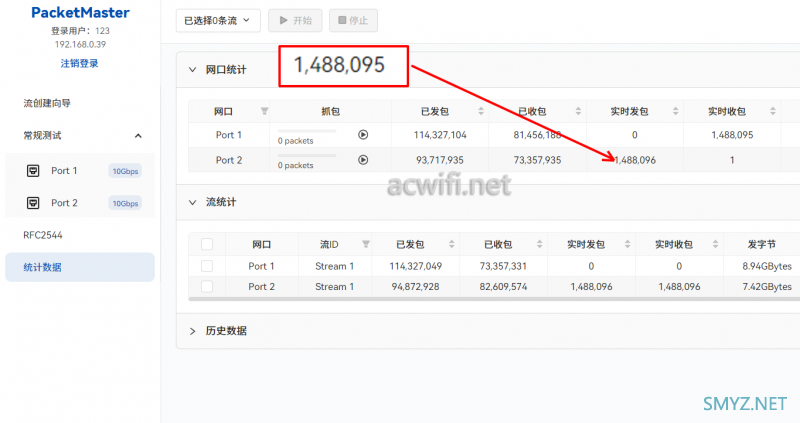

由于TP-LINK 7DR7230只有一2.5G网口,我测小包只拿了两个1G口做WAN和LAN,自然小包转发是能跑满1.488Mpps的,测试工具是PacketMaster ,而双向均能中到1.488Mpps。

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

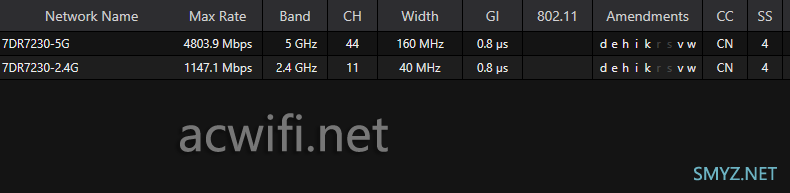

用winfi查看,默认支持k和v:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

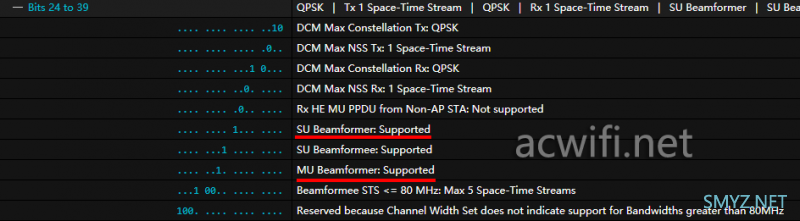

默认支持波束成形和MU-MIMO:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

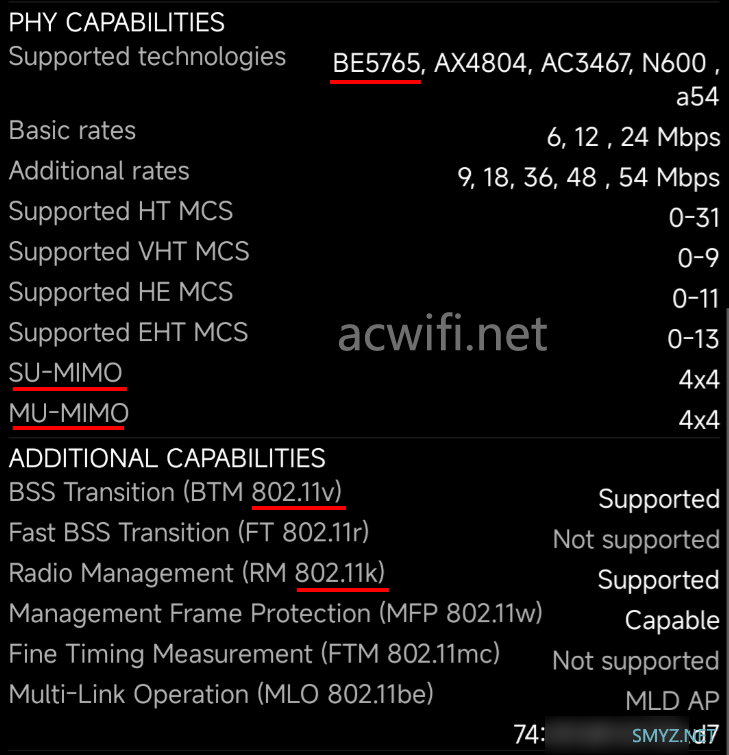

你也可以用手机下载app来查看这些无线参数:

TP-LINK 7DR7230拆机BE7200无线路由器单2.5G网口

(这两款工具都可以在acwifi的公众号里发送winfi或ana,即可自动回复下载链接。)

7DR7230现在449元,拥有双频4x4MIMO的BE7200,信号也不错,只是单2.5G网口,性价比还是有的。TP-LINK的家用路由器都有iptv、ipv6防火墙开关、家长管控、游戏加速、远程唤醒、免费动态域名(ipv4)等等,

还有”无线接入绑定“功能(当Mesh网络中有多台路由器时,可根据安装位置及信号强度,设置无线上网设备连接到指定的路由器和Wi-Fi,以提高无线连接的稳定性)。功能可以满足大多数的使用场景!
